Avviamento Basamento motore Bobina, Volano Carburatore

Cilindro, Pistone, Albero motore Filtro aria, Carburatore Impugnature

Lame Marmitta

Scatola ingranaggi Serbatoio

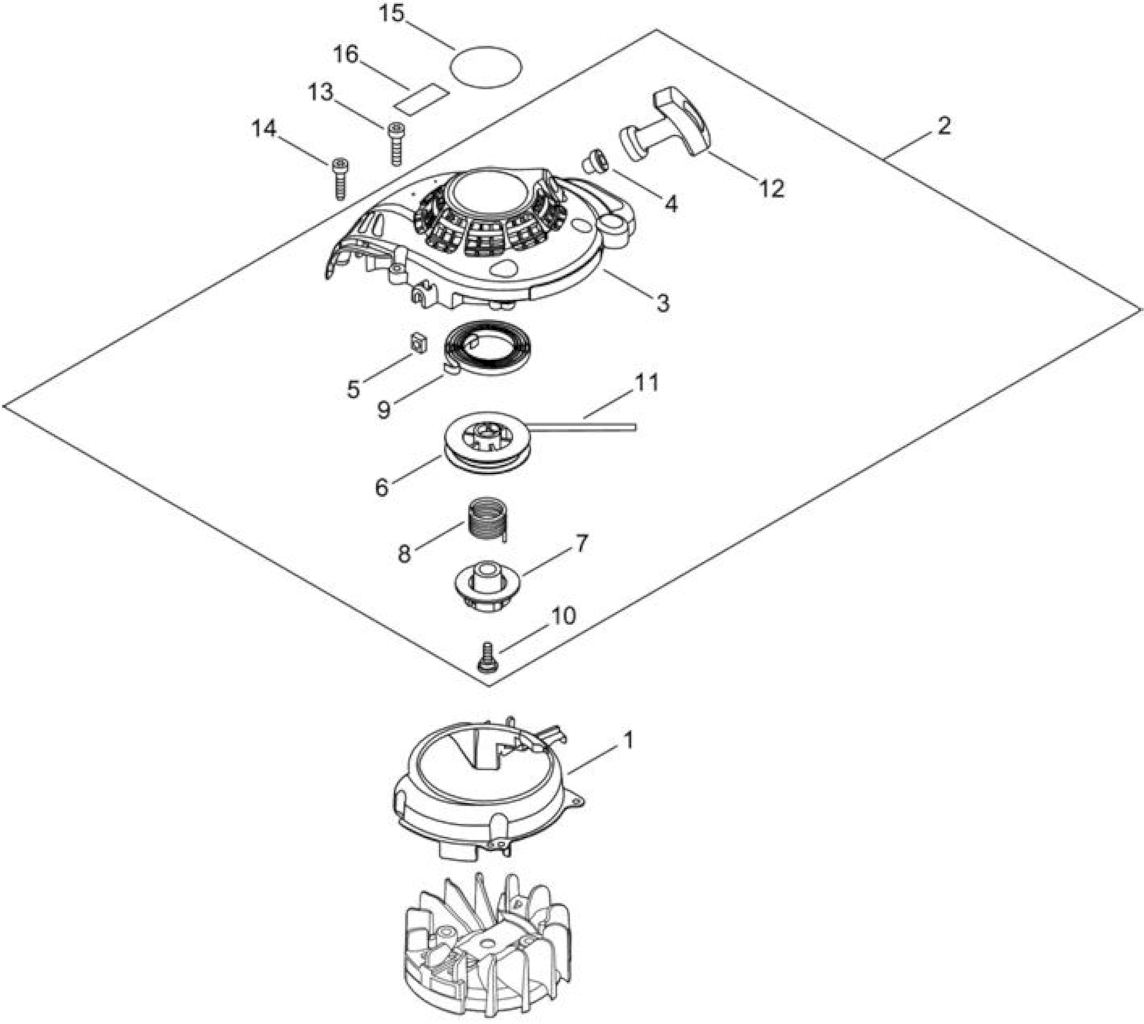

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA172001990

CARTER VENTOLA

1

2

ECRA051002373

AVVIAMENTO COMPLETO X HCR165/185ES

1

3

ECRP022036941



1

4

ECRP022045770

GUIDA FUNE

1

5

ECR90056500005

DADO N.5

1

6

ECRP022027980

PULEGGIA AVVIAMENTO

*T.I.12-511

1

7

ECRP022037310

INNESTO AVVIAMENTO

1

8

ECRP022008270

MOLLA DI RITORNO

1

9

ECR17722042030

* VEDI ECRP022019680 *

1

10

ECR17723661830

*VEDI ECRV253000310 *

1

12

ECR17722844330

IMPUGNATURA AVVIAMENTO

1

13

ECRV804000060

BULLONE, TORX 4

4

14

ECRV804000010

BULLONE TORX 4

1

15

ECRX502000890

ETICHETTA

1

16

ECRX543005240



1

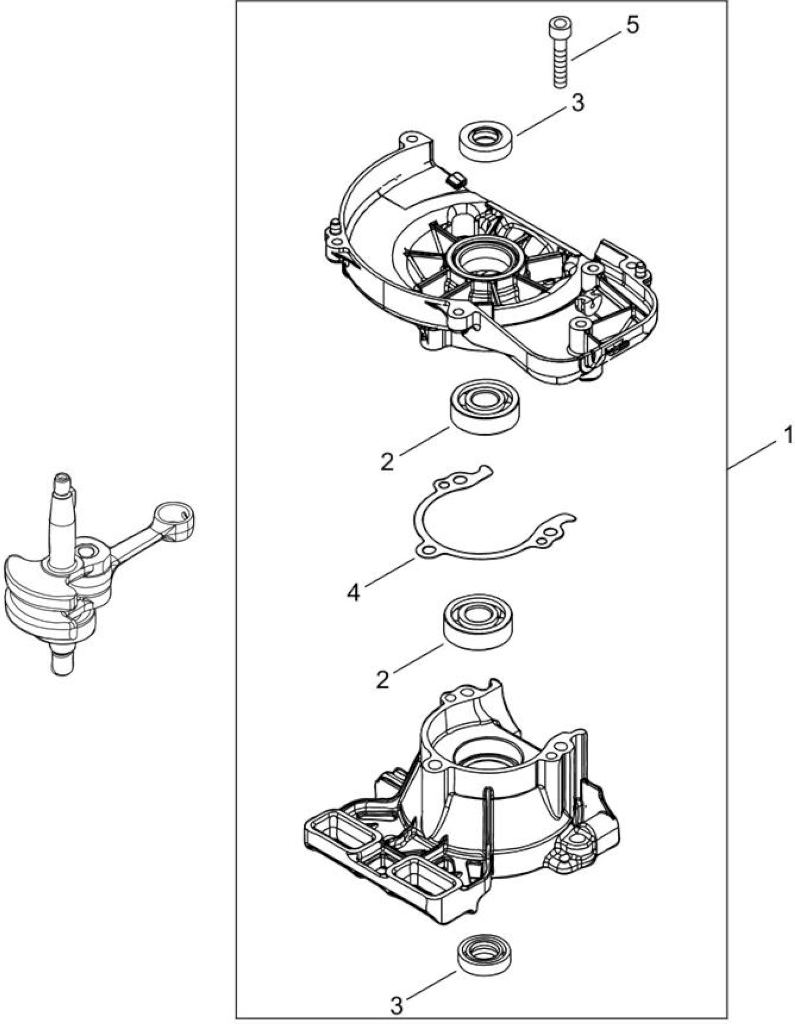

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100001510

CARTER MOTORE COMPLETO

1

2

ECR90081036000

CUSCINETTO

2

3

ECR10021261830

PARAOLIO

2

4

ECRV102000240

GUARNIZIONE CARTER MOTORE

1

5

ECR9112805028

BOLT HSH

3

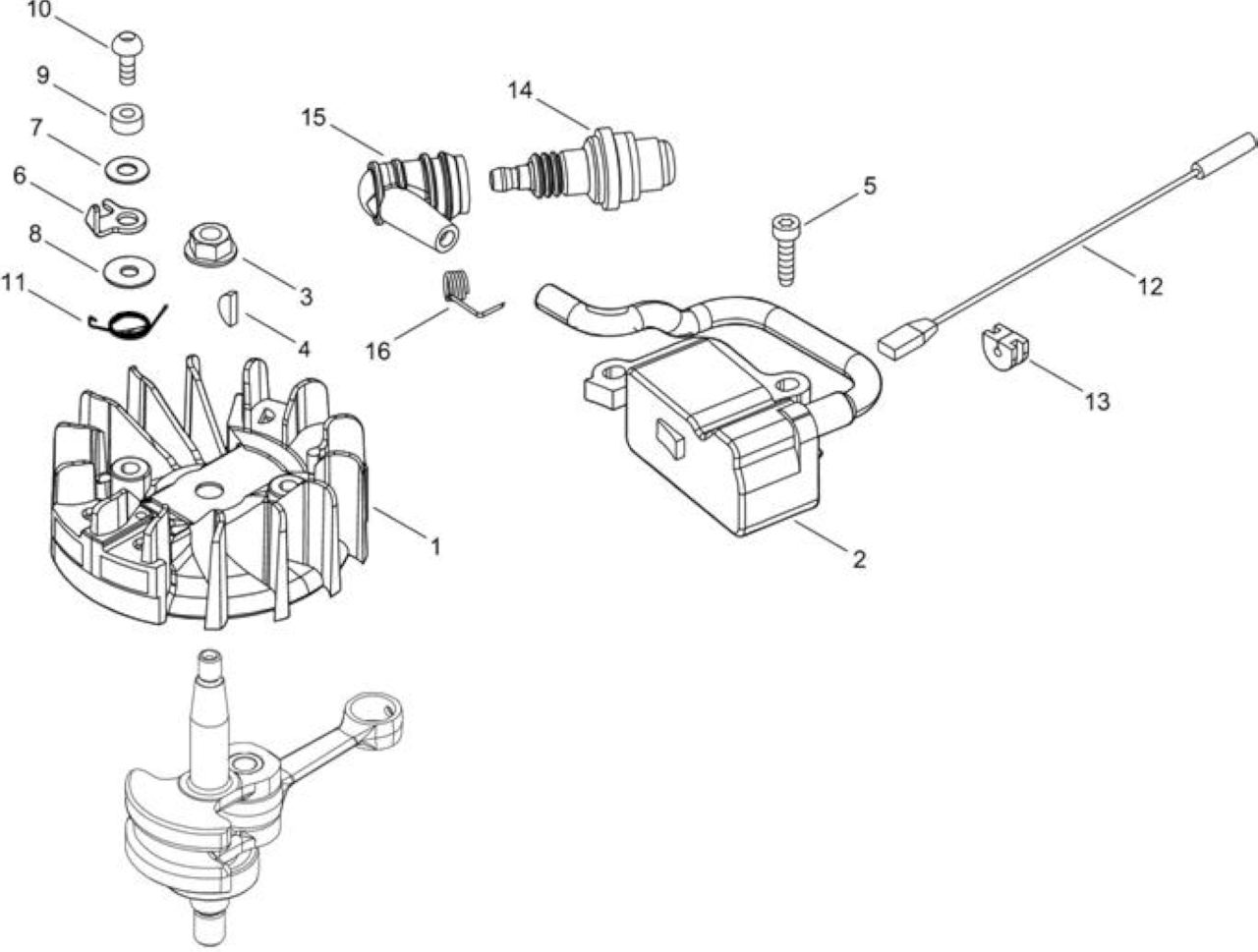

Rif.        Articolo                  Descrizione                                  Q.tà Nota

1

ECRA409001120

VOLANO

*T.I.20-689 1

2

ECRA411001801

MODULO ACCENSIONE

1

3

ECR9210506000



1

4

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

5

ECRV804000100



2

6

ECRA514000260

GANCIO AVVIAMENTO

2

7

ECR90060300005

RONDELLA PIANA M5

2

8

ECR13191103460

DISTANZIATORE

2

9

ECR17807010860

SPESSORE

2

10

ECRV203000080

BULLONE 5

2

11

ECRV452001370

MOLLA DI TORSIONE

2

12

ECRV485001220

CAVO MASSA

1

13

ECR15611404920

GUIDA IN GOMMA

1

14



BPMR8Y

1

15

ECRA427000013

CAPPUCCIO CANDELA

1

16

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

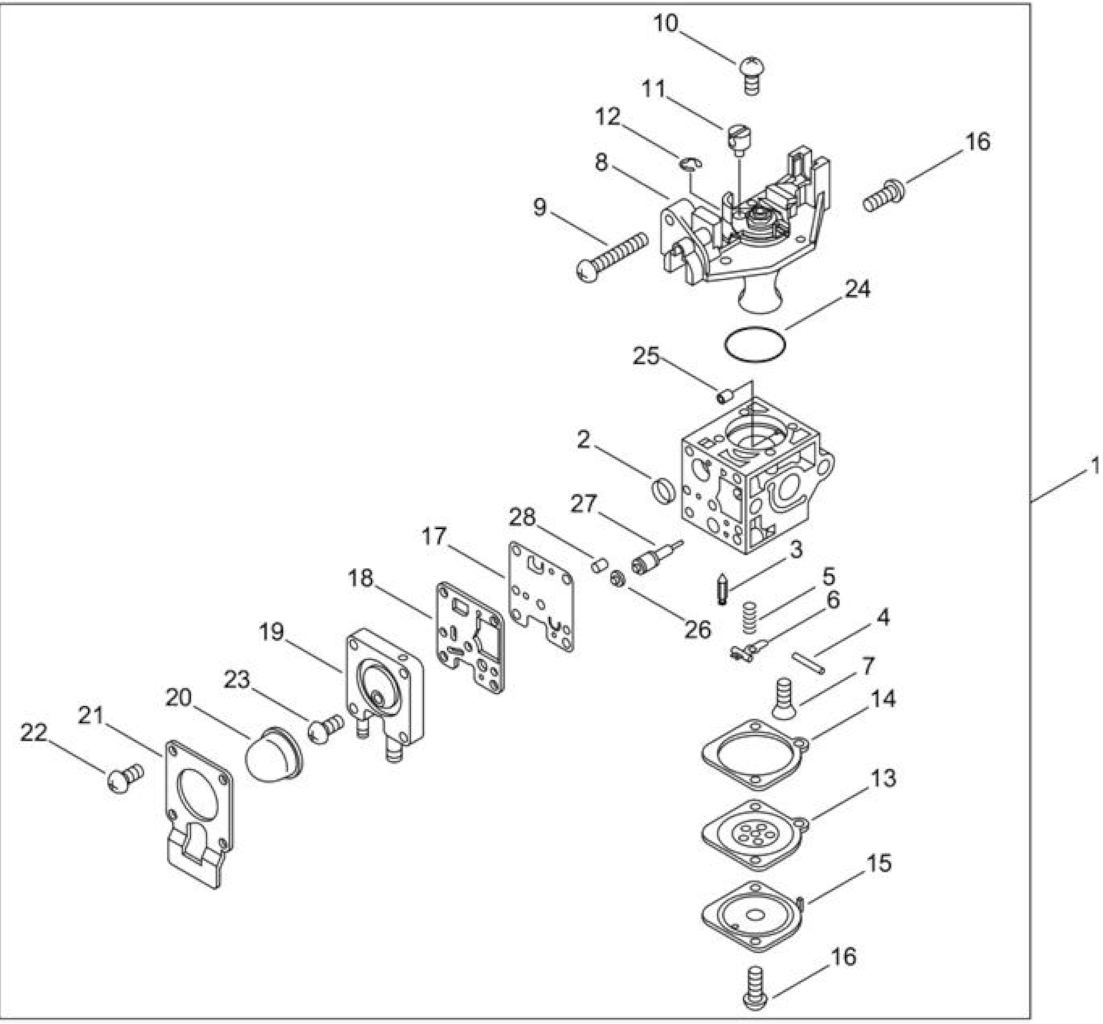

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004900

CARBURATORE PER HT320S/HCS2810ES DH232ST/185ST/HC2020R/HC23

1



2

ECRP005000010

2A0NELLO

1



3

ECR12533708260

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005000940

MOLLA

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005002050

VALVOLA ACCELERATORE

1



9

ECRP005000100

VITE

1



10

ECR12534413931

VITE CARBURATORE

3



11

ECRP005002200

POST

1



12

ECRP005000190

E-RING

1



13

ECRP005003760

MEMBRANA CON DISCO

1



14

ECRP005000200

GUARNIZIONE

1



15

ECR12534252130

COPERCHIO MEMBRANA

1



16

ECR12534452130

VITE

3



17

ECRP005000510

MEMBRANA POMPANTE

1



18

ECRP005000520

GUARNIZIONE POMPANTE

1



19

ECRP005004240

COPERCHIO MEMBRANA POMPANTE

1



20

ECRP005003110

PRIMER

1



21

ECRP005000250

COPERCHIO

1



22

ECRP005001900

SCREW

4



23

ECRP005000270

VITE

1



24

ECRP005004260



1



25

ECRP005001000

RULLINO

1



26

ECRP005001250

TAPPO

1



27

ECRP005001260

VITE REGOLAZIONE

1



28

ECRP005001270

TAPPO LIMITATORE (NERO)

1

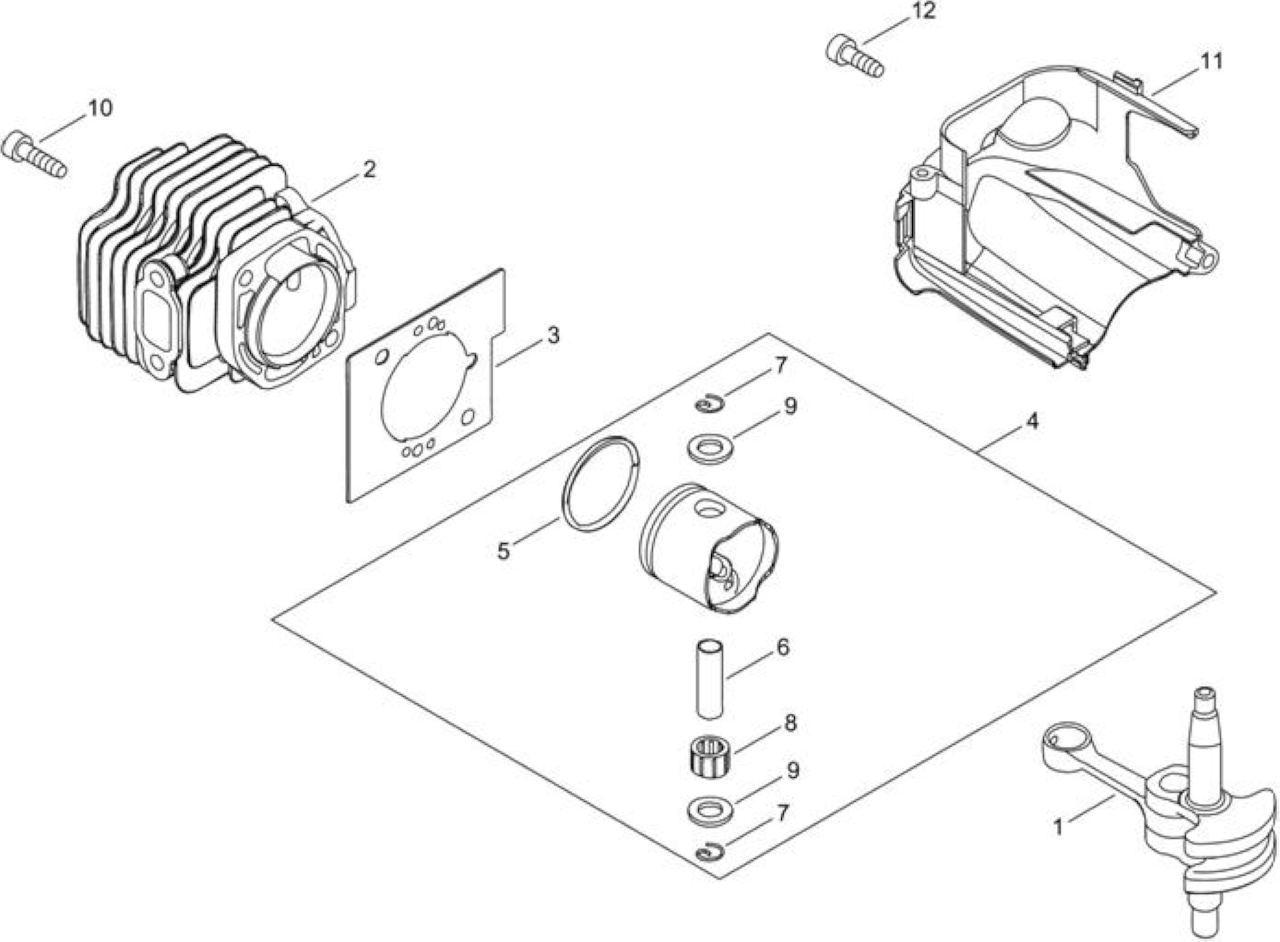

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011001640



1

2

ECRA130001960

CILINDRO X HCR165ES/DH232ST/DH185ST HCS2810ES/HC2020R/HC2320/H CS3810ES

1

3

ECRV100000720

GUARNIZIONE CILINDRO

1

4

ECRP021007772

KIT PISTONE X HCR161/71ES/HC155/156 HC2020R/HC2320

1

5

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1

6

ECR10001311520

SPINOTTO PISTONE

1

7

ECR10001504630

FERMO SPINOTTO

2

8

ECR10011305930

CUSCINETTO A RULLI

1

9

ECR10001408960

DISTANZIALE SPINOTTO

2

10

ECRV203000170

BOLT,5

2

11

ECRA160002470

COPERCHIO CILINDRO

1

12

ECRV805000150

BULLONE TORX 5

1

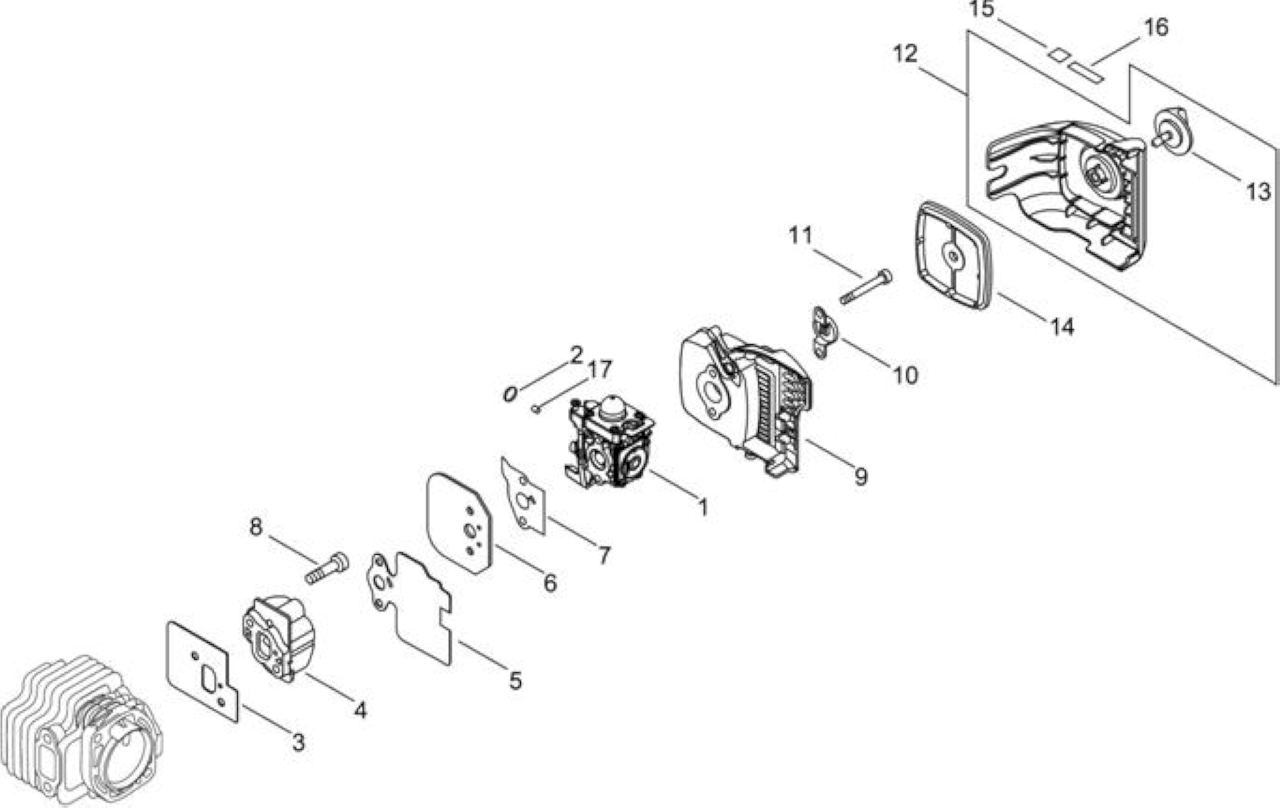

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004900

CARBURATORE PER HT320S/HCS2810ES DH232ST/185ST/HC2020R/HC23

1



2

ECRV490001100

2C0LIP

1



3

ECRV103001401

*VEDI ECRV103002030 *

1



4

ECRA200000941

ISOLATORE

1



5

ECRV103001410

GUARNIZIONE

ISOL-CARBURATORE

1



6

ECRA209000610

PIASTRA ISOLATORE

1



7

ECRV103001740

GUARNIZIONE ISOLATORE

1



8

ECRV805000170

BULLONE TORX 5 -SILVER-

2



9

ECRP021046091

SCATOLA FILTRO ARIA

1



10

ECRA244000070

PIASTRINA

1



11

ECRV805000100

BOLT, TORX 5

2



12

ECRP021046100

COPERCHIO FILTRO ARIA COMPL.

1



13

ECRV299000410

POMELLO

1



14

ECRA226001410

FILTRO ARIA

1



15

ECRX524001901



1



16

ECR89033252730

ETICHETTA

1



17

ECRA259000010

*VEDI ECRP005001270 *

1

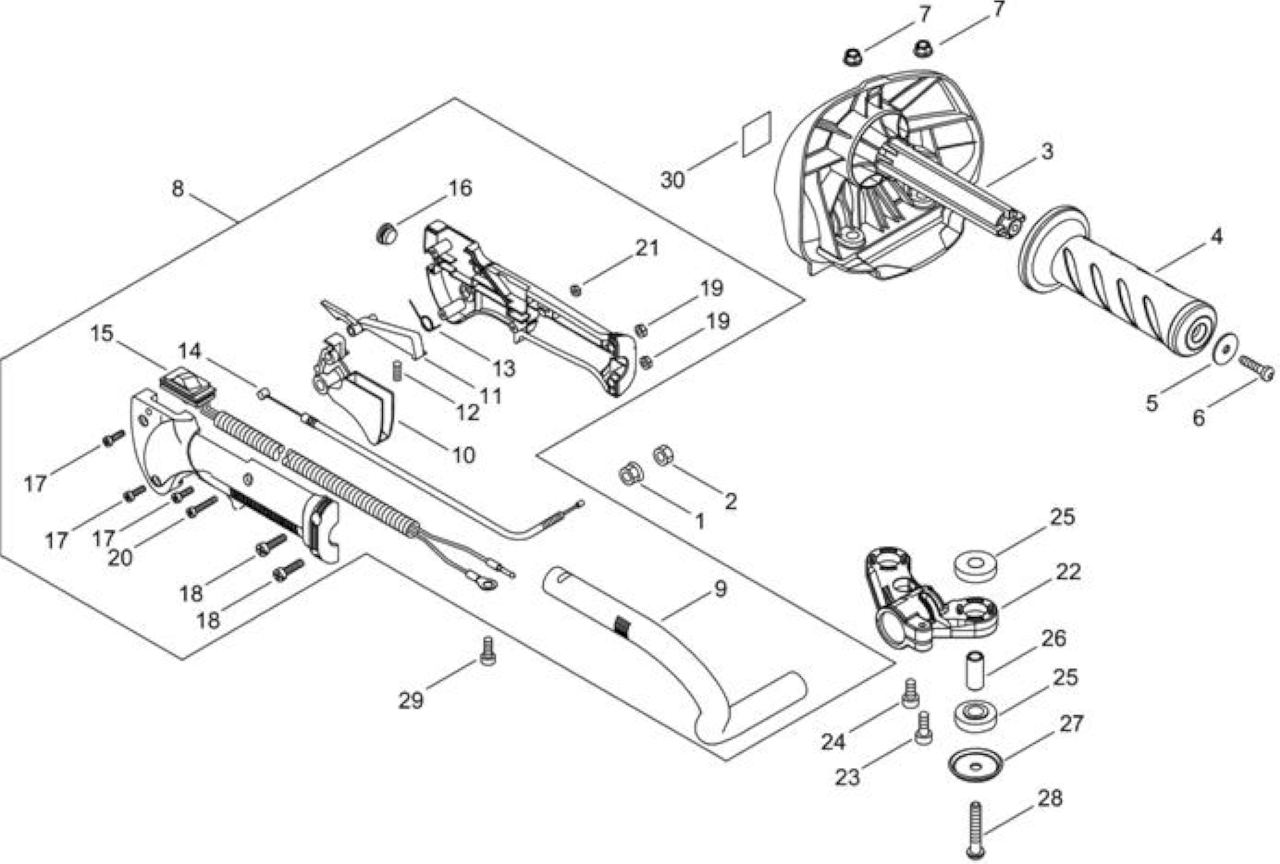

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR90051500006

DADO FLANGIATO M6

1



2

ECR90050200006

DADO 3N06

1



3

ECRC400000851

IMPUGNATURA ANTERIORE

1



4

ECRC403000460

IMPUGNATURA IN GOMMA

1



5

ECRV323000120

COLLARINO

1



6

ECRV805000010

BULLONE TORX 5

1



7

ECRV263000250



2



8

ECRC041000800

IMPUGNATURA POSTERIORE

1



9

ECRP022050860

*VEDI ECRC410001410 *

1



10

ECRP022037380

LEVA ACCELLERATORE

1



11

ECRP022037390

LEVA FERMO ACCELLERATORE

1



12

ECRV450001020

MOLLA DI COMPRESSIONE

1



13

ECRV452000690

MOLLA DI RITORNO

1



14

ECRP022051060

CAVO ACC.RE

1



15

ECRP022051050

INTERRUTTORE STOP

1



16

ECRV162000410

TAPPO

1



17

ECRV252000360

SCREW TAPPING

3



18

ECRP022037460



1



19

ECRP022037470



1



20

ECRV252000370

SCREW

1



21

ECRV262000100

NUT

1



22

ECRC415000210

SUPPORTO IMPUGNATURA

1



23

ECRV805000160

BULLONE TORX 5

1



24

ECRV805000140

BULLONE TORX 5

1



25

ECRV420004390

AMMORTIZZATORE

4



26

ECRV354000310

COLLARINO

2



27

ECRV304000230

RONDELLA

2



28

ECRV806000110



2



29

ECRV804000040

BOLT, TORX 4

1



30

ECRX505002030

ETICHETTA

1

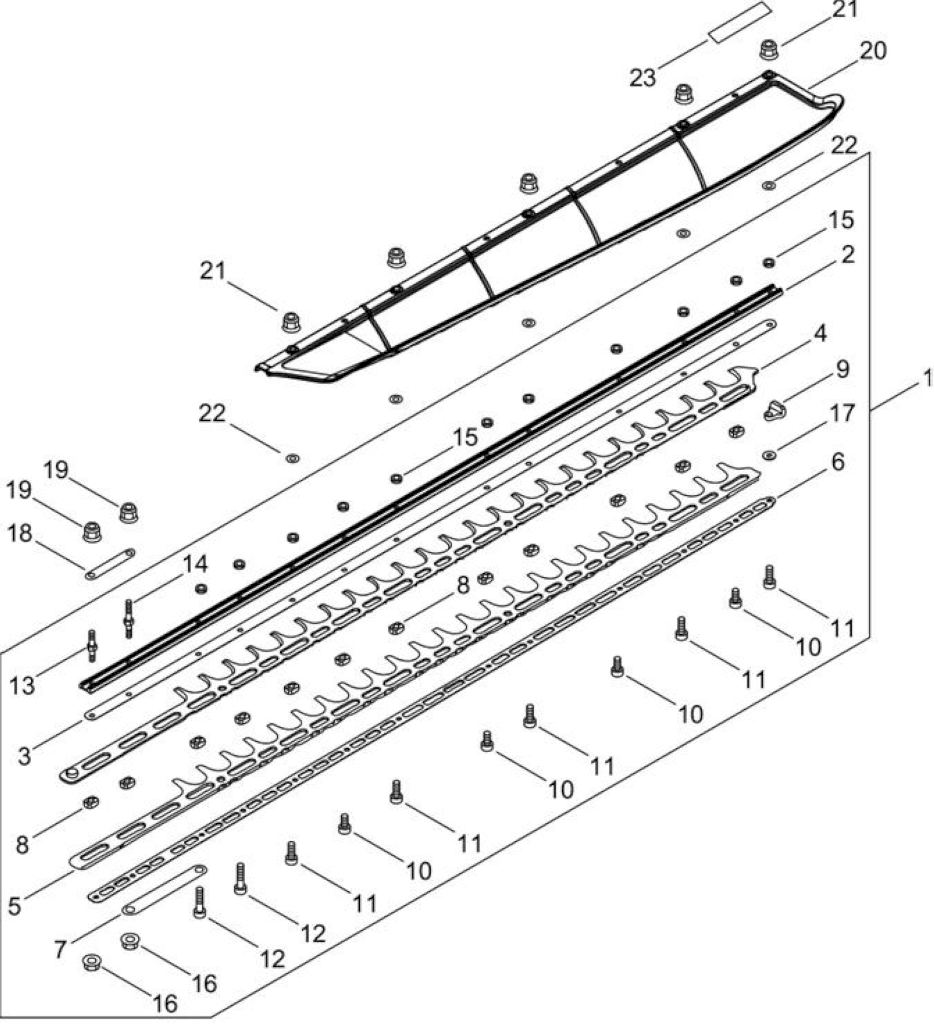

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRX041000760



1



2

ECRX425000710

GUIDA LAME

1



3

ECRX425000720

PIASTRA SUPERIORE

1



4

ECRX412000910



1



5

ECRX412000920



1



6

ECRX425000730

PIASTRA INFERIORE

1



7

ECRV150003970

PIASTRINA

1



8

ECRV376001390

SPESSORE

12



9

ECRV376001380

FERMO

1



10

ECRV805000150

BULLONE TORX 5

4



11

ECRV805000170

BULLONE TORX 5 -SILVER-

5



12

ECRV805000050

BULLONE, TORX 5

2



13

ECRV223000020



1



14

ECRV223000090



1



15

ECR9202205000

DADO LAMA

11



16

ECRV263000250



2



17

ECR9221705000



1



18

ECRV150003700

PIASTRINA

1



19

ECRV263000250



2



20

ECRC571000170

PROTEZIONE LAMA

1



21

ECRV263000250



5



22

ECR90060000005

RONDELLA PIANA M5

5



23

ECRX502001080



1

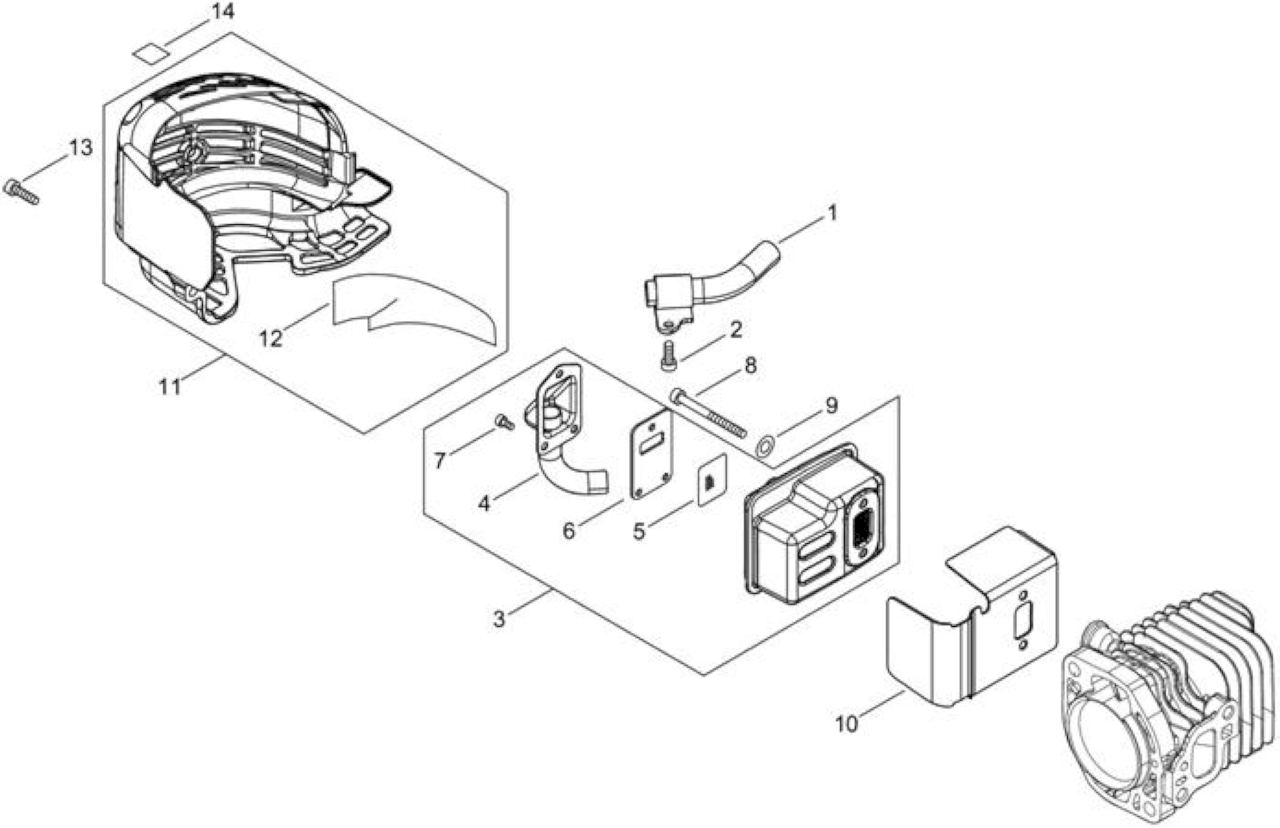

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA313001730

GUIDA SCARICO

1

2

ECRV805000130

BULLONE, TORX 5

1

3

ECRP021041971



1

4

ECRA313001741

GUIDA SCARICO

1

5

ECRA310000070

SCHERMO MARMITTA

1

6

ECRV104002420



1

7

ECRV804000030

BULLONE 4X8

3

8

ECRV805000190

BOLT, TORX 5

2

9

ECR90060300005

RONDELLA PIANA M5

2

10

ECRV104001831

GUARNIZIONE SCARICO

1

11

ECRP100002061

COPERCHIO MARMITTA

1

12

ECRA209000621

PIASTRA ISOLATORE

1

13

ECRV805000150

BULLONE TORX 5

2

14

ECRX505002310

ETICHETTA

1

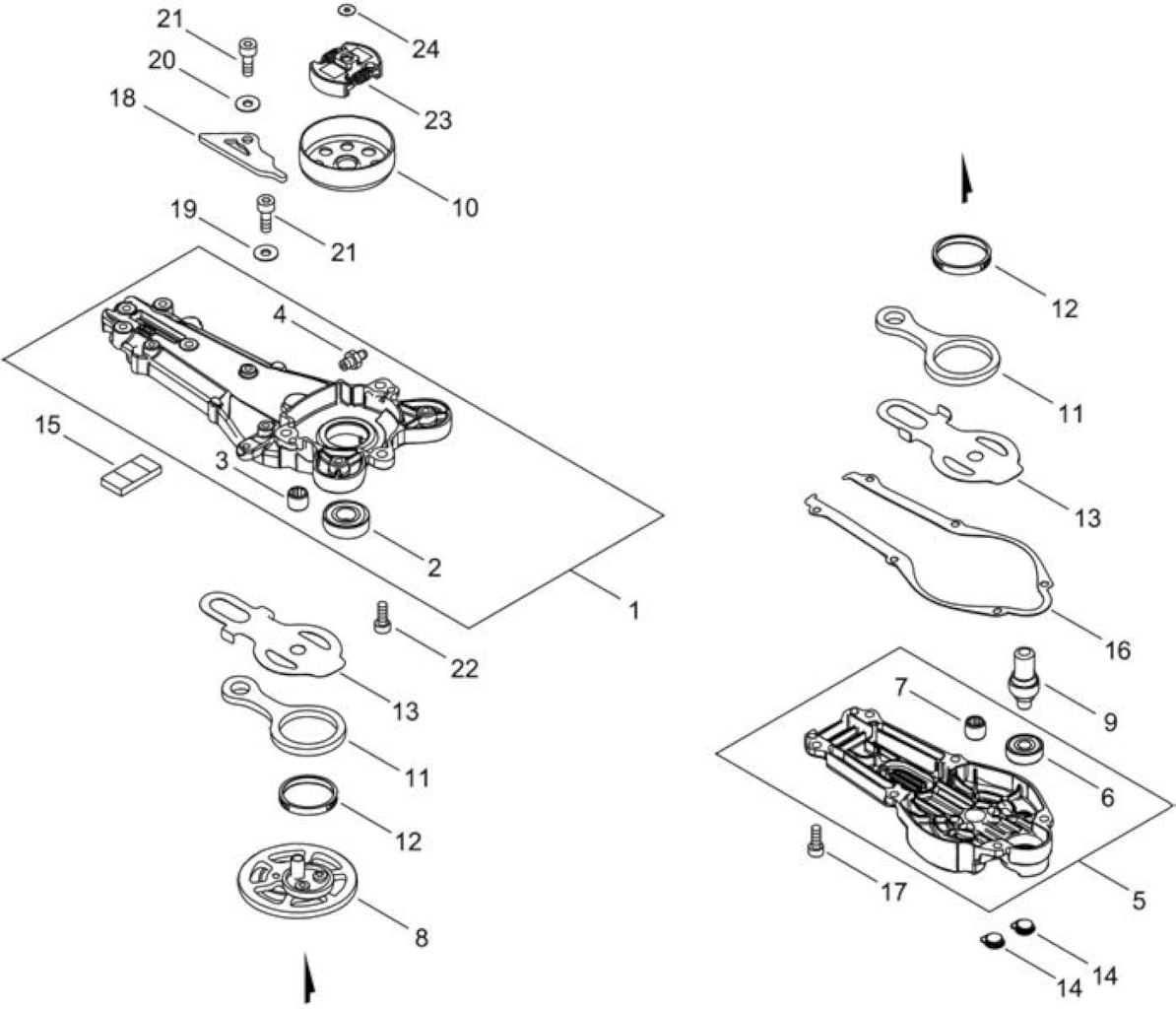

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021041562

*VEDI ECRP021041563 *

1



2

ECR90080206001

*VEDI ECR9404206001 *

1



3

ECRV553000110

CUSCINETTO DI BIELLA

1



4

ECRV187000080

INGRASSATORE

1



5

ECRP021034241

SCATOLA INGRANAGGI

1



6

ECR90080400608

CUSCINETTO BB608

1



7

ECRV553000110

CUSCINETTO DI BIELLA

1



8

ECRV060000072



1



9

ECRV655000070

PIGNONE

1



10

ECRA556001430

CAMPANA FRIZIONE

1



11

ECRC532000200

BIELLA

2



12

ECRV572000000

SERIE RULLINI BIELLA

2



13

ECRC603000260

PIASTRA

2



14

ECRV162000390

TAPPO

2



15

ECRV541000200

FELTRINO

1



16

ECRV110000190

GUARNIZIONE SCATOLA INGRANAGGI

1



17

ECRV805000150

BULLONE TORX 5

6



18

ECRC536000170

COPERCHIO

1



19

ECR90060200005

RONDELLA

1



20

ECRV303000240

COLLARINO

1



21

ECRV805000110

BOLT, TORX 5

3



22

ECRV806000050

BULLONE TORX 6

3



23

ECRA056000700

FRIZIONE COMPLETA

1



24

ECR61035012360

RONDELLA

1

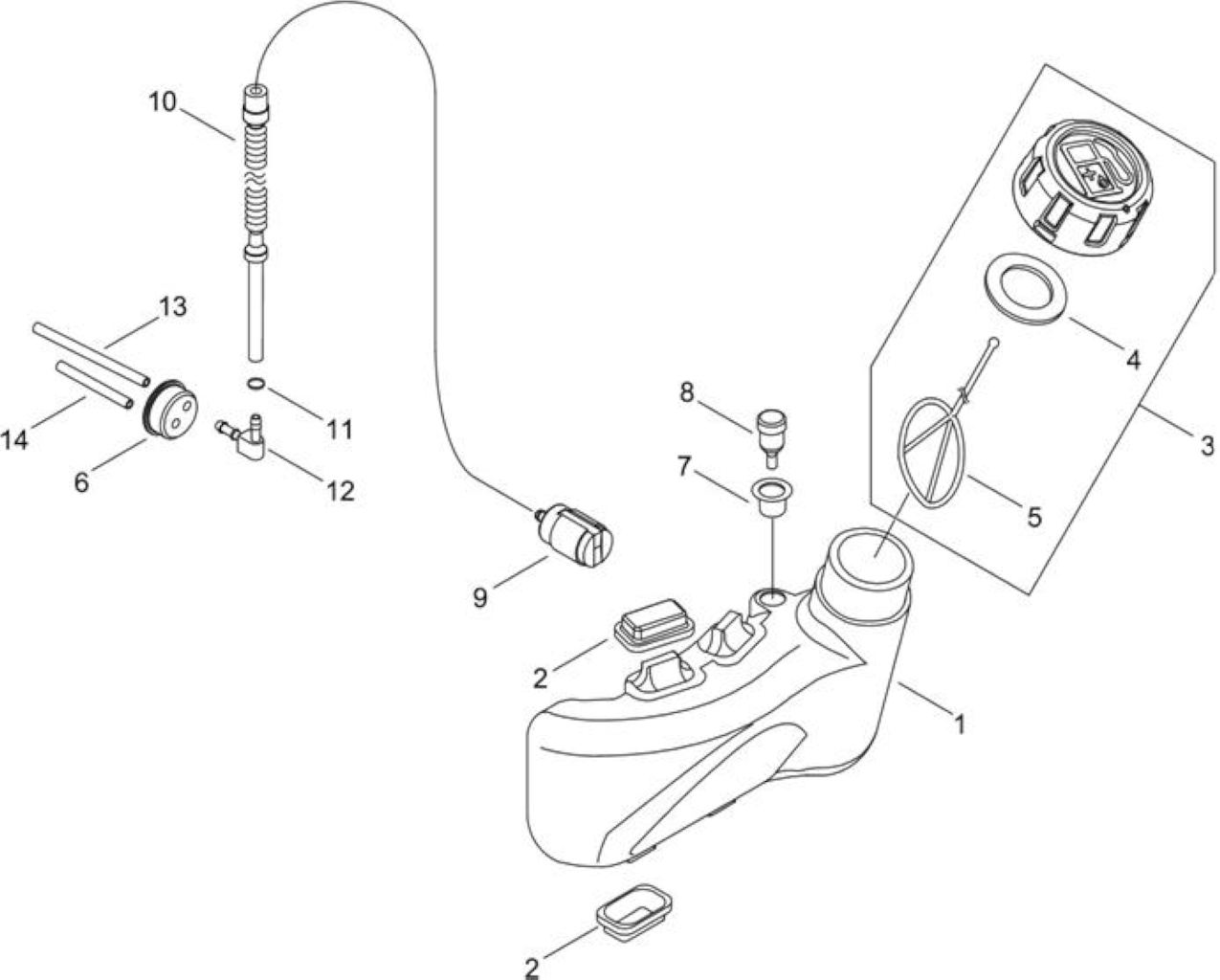

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350001880

SERBATOIO MISCELA

1

2

ECRV420004490

AMMORTIZZATORE SERBATOIO

4

3

ECRP021046081

TAPPO MISCELA COMPLETO

1

4

ECRV107000190

GUARNIZIONE TAPPO MISCELA

1

5

ECRA365000060

MISCELATORE

1

6

ECR13211544331

GOMMINO

1

7

ECRV137000001

GOMMINO

1

8

ECRA356000031

VALVOLA SFIATO

1

9

ECR13120507321

FILTRO PESCANTE MISCELA

1

10

ECRV471003511

TUBETTO MISCELA

1

11

ECRV490000500

MORSETTO

1

12

ECRV186000270

RACCORDO TUBO MISCELA

1

13

ECRV471003501

TUBETTO

1

14

ECR13201049730

TUBO MISCELA ESTERNO

1
