Avviamento Basamento motore Bobina, Volano Carburatore

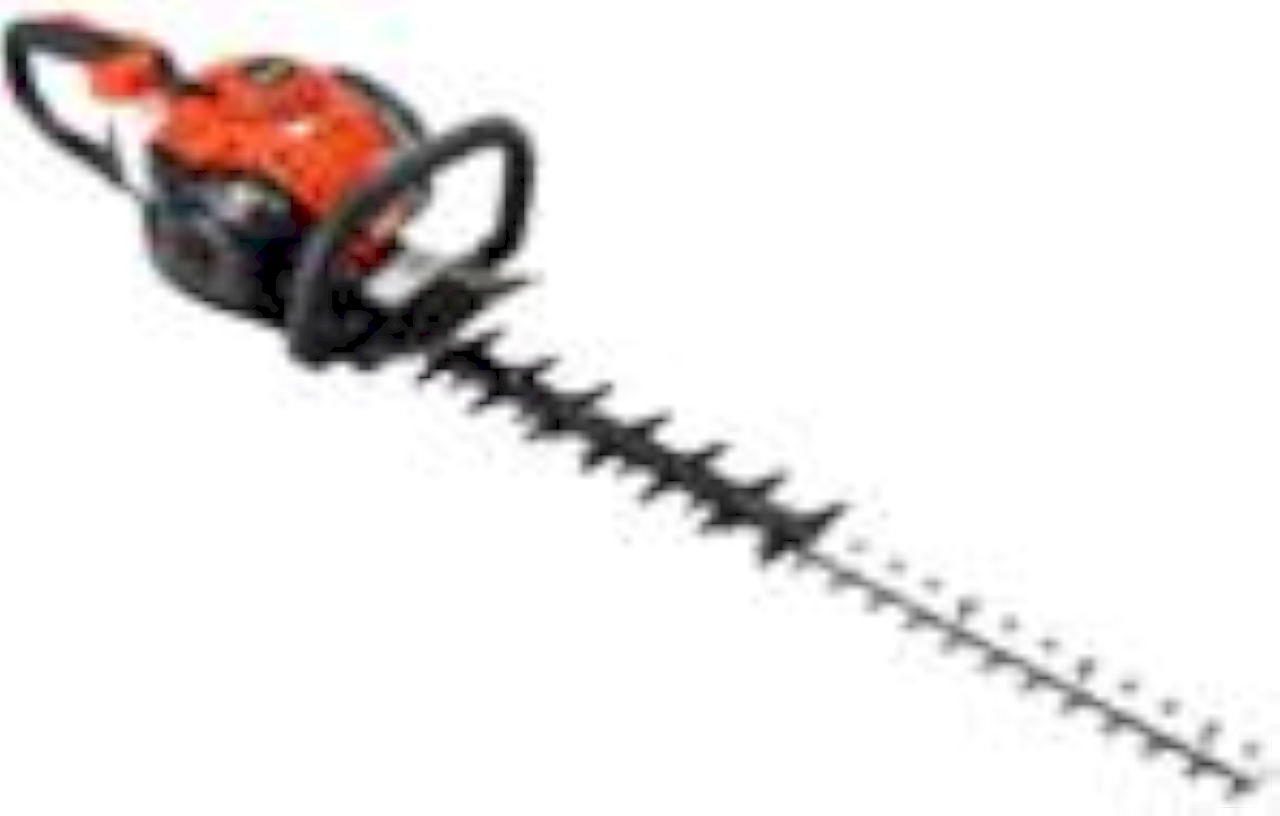

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,6 (0,8)
PESO	5,3
SERBATOIO MIX	370
LUNGHEZZA LAMA	785

Cilindro, Pistone, Albero motore Filtro aria, Carburatore

Impugnature Lame Marmitta

Scatola ingranaggi Serbatoio

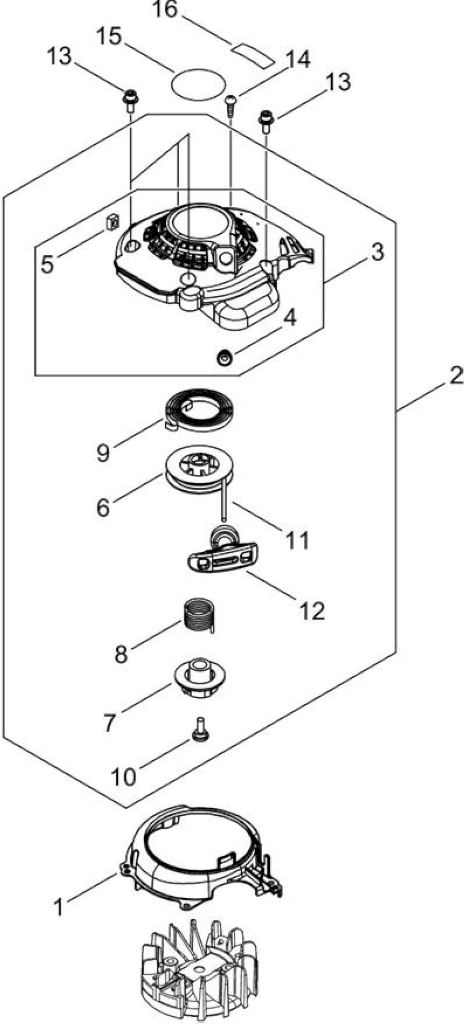

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA172002610	CARTER VENTOLA	1
2	ECRA051002373	AVVIAMENTO COMPLETO X HCR165/185ES	1
3	ECRP022036941		1
4	ECRP022045770	GUIDA FUNE	1
5	ECR90056500005	DADO N.5	1
6	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
7	ECRP022037310	INNESTO AVVIAMENTO	1
8	ECRP022008270	MOLLA DI RITORNO	1
9	ECR17722042030	* VEDI ECRP022019680 *	1
10	ECR17723661830	*VEDI ECRV253000310 *	1
12	ECR17722844330	IMPUGNATURA AVVIAMENTO	1
13	ECRV804000060	BULLONE, TORX 4	4
14	ECRV804000010	BULLONE TORX 4	1
15	ECRX502000890	ETICHETTA	1
16	ECRX543004330		1

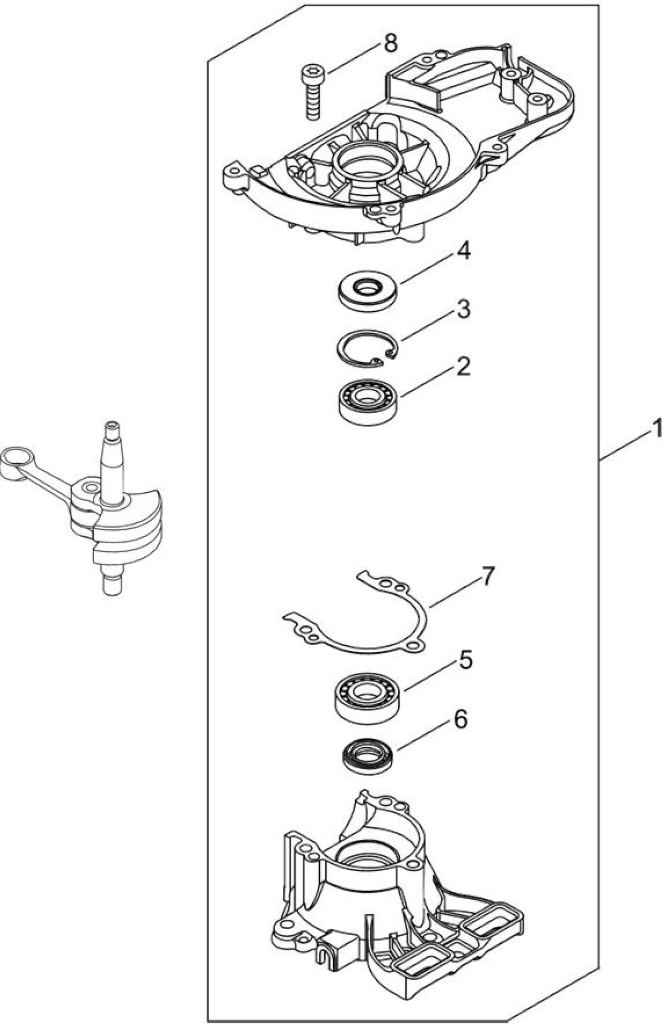

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021046111	CARTER MOTORE COMPL.	1
2	ECR90081036000	CUSCINETTO	1
3	ECR90070200026	FERMO CR26	1
4	ECR10021361830	PARAOLIO 10*26*5	1
5	ECR90081036000	CUSCINETTO	1
6	ECR10021261830	PARAOLIO	1
7	ECRV102000240	GUARNIZIONE CARTER MOTORE	1
8	ECRV805000220	BULLONE TORX 5 -NERO-	3

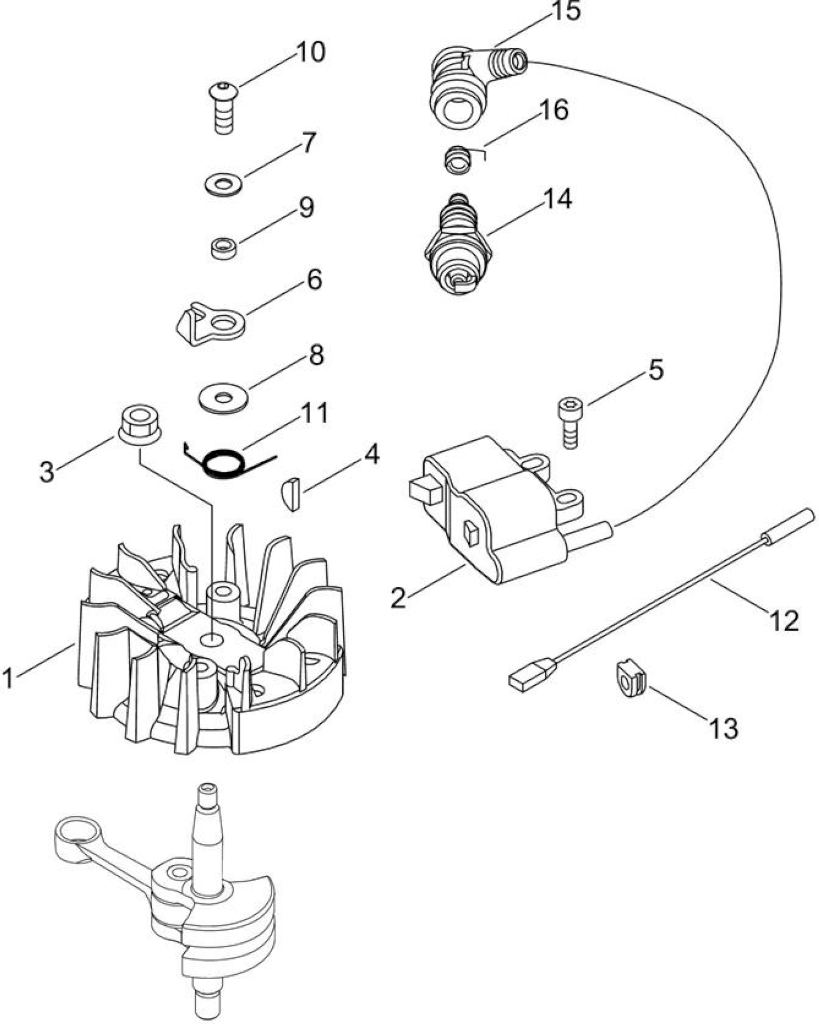

Rif. Articolo Descrizione Q.tà Nota

1	ECRA409001120	VOLANO	*T.I.20-689 1
2	ECRA411001490	MODULO ACCENSIONE		1
3	ECR9210506000			1
4	ECR10014212330	CHIAVELLA ALBERO MOTORE		1
5	ECRV804000060	BULLONE, TORX 4		2
6	ECRA514000260	GANCIO AVVIAMENTO		2
7	ECR90060300005	RONDELLA PIANA M5		2
8	ECR13191103460	DISTANZIATORE		2
9	ECR17807010860	SPESSORE		2
10	ECRV203000080	BULLONE 5		2
11	ECRV452001370	MOLLA DI TORSIONE		2
12	ECRV485001220	CAVO MASSA		1
13	ECRV135000150			1
14		BPMR8Y		1
15	ECRA427000013	CAPPUCCIO CANDELA		1
16	ECRA426000010	MOLLA CAPPUCCIO CANDELA		1

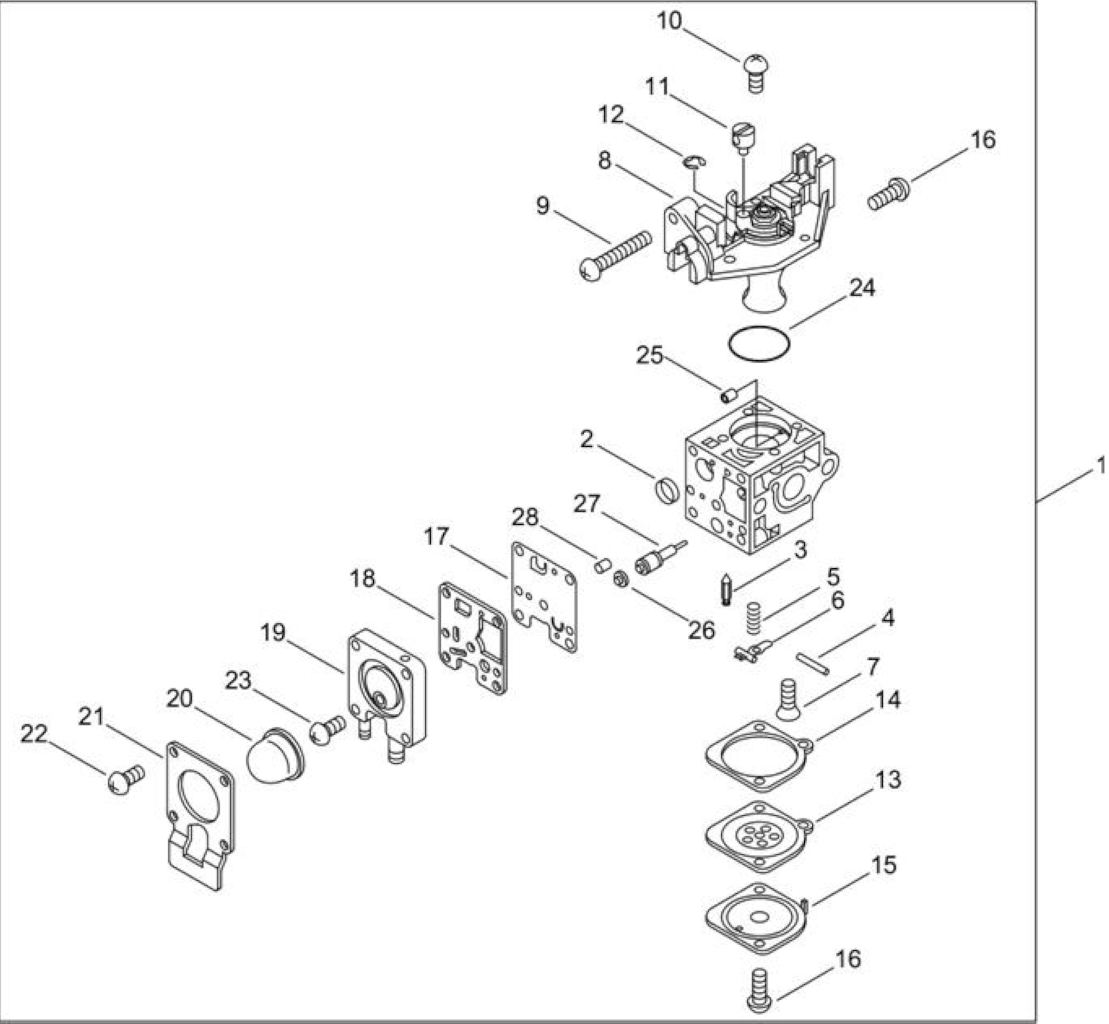

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021004900	CARBURATORE PER HT320S/HCS2810ES DH232ST/185ST/HC2020R/HC23	1
2	ECRP005000010	2A0NELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002050	VALVOLA ACCELERATORE	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005002200	POST	1
12	ECRP005000190	E-RING	1
13	ECRP005003760	MEMBRANA CON DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005004240	COPERCHIO MEMBRANA POMPANTE	1
20	ECRP005003110	PRIMER	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005004260		1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1
28	ECRP005001270	TAPPO LIMITATORE (NERO)	1

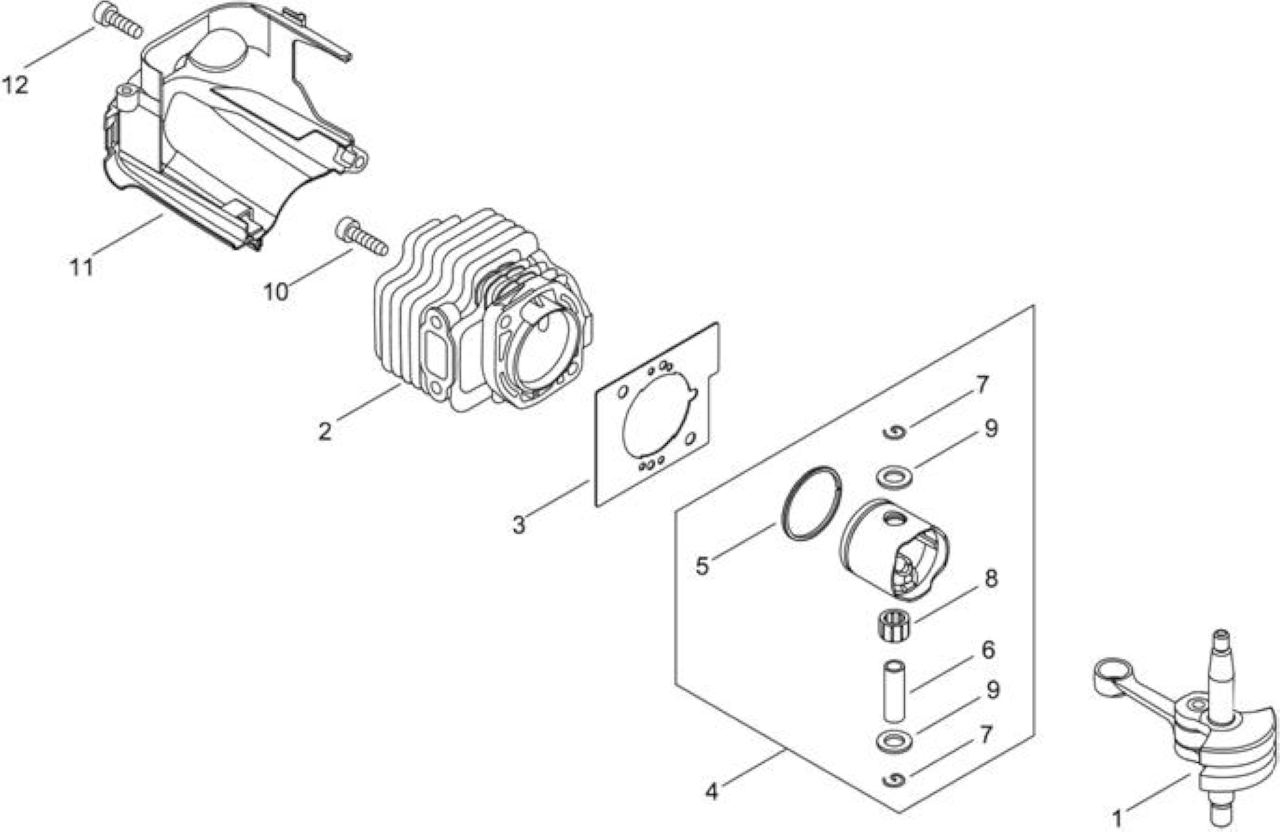

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA011001360	ALBERO MOTORE	1
2	ECRA130001960	CILINDRO X HCR165ES/DH232ST/DH185ST HCS2810ES/HC2020R/HC2320/H CS3810ES	1
3	ECRV100000720	GUARNIZIONE CILINDRO	1
4	ECRP021037930	KIT PISTONE X HCR165ES/DH232ST/320S HCS2810ES/HCS3810ES	1
5	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
6	ECRV606000020	SPINOTTO PISTONE	1
7	ECR10001504630	FERMO SPINOTTO	2
8	ECR10011305930	CUSCINETTO A RULLI	1
9	ECR10001408960	DISTANZIALE SPINOTTO	2
10	ECRV805000210	BULLONE TORX 5X20	2
11	ECRA160002940	COPERCHIO CILINDRO	1
12	ECRV805000150	BULLONE TORX 5	1

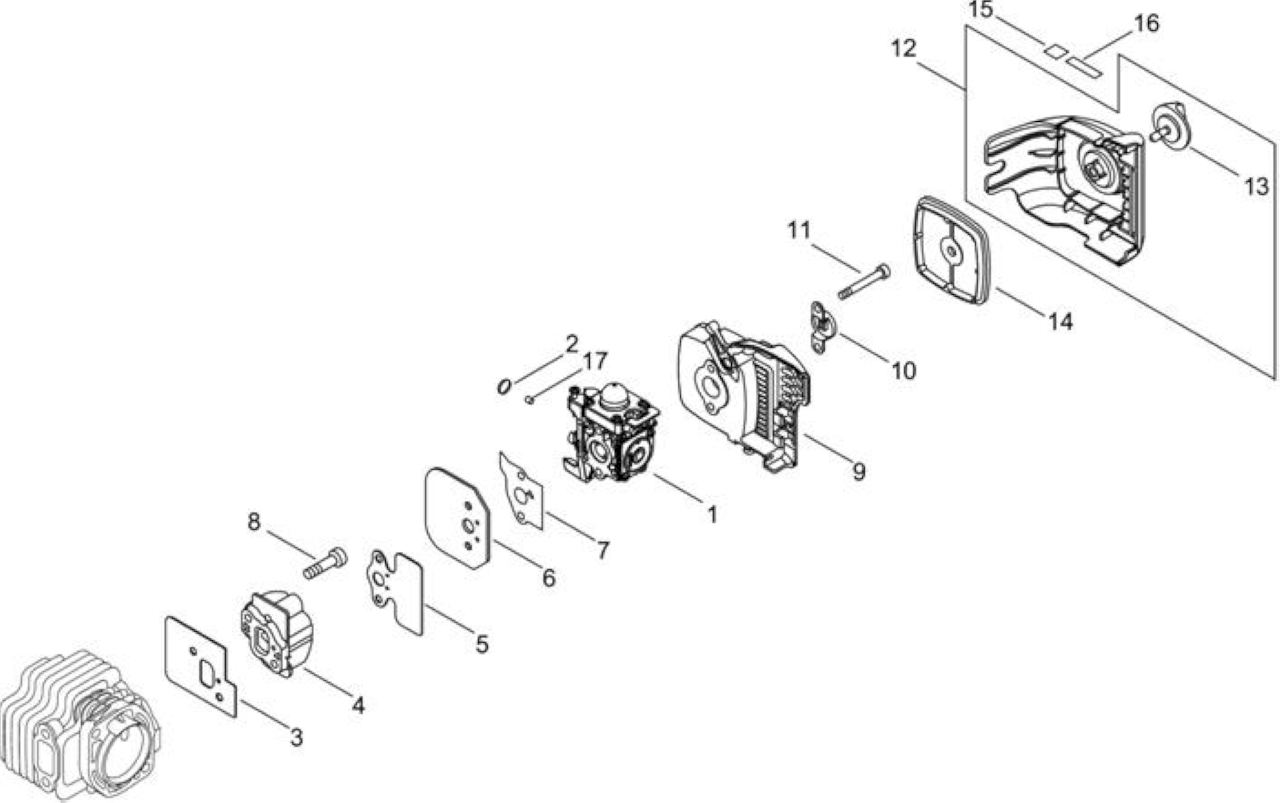

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021004900	CARBURATORE PER HT320S/HCS2810ES DH232ST/185ST/HC2020R/HC23	1
2	ECRV490001100	2C0LIP	1
3	ECRV103001401	*VEDI ECRV103002030 *	1
4	ECRA200000941	ISOLATORE	1
5	ECRV103001730	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRA209000610	PIASTRA ISOLATORE	1
7	ECRV103001740	GUARNIZIONE ISOLATORE	1
8	ECRV805000170	BULLONE TORX 5 -SILVER-	2
9	ECRP021046091	SCATOLA FILTRO ARIA	1
10	ECRA244000070	PIASTRINA	1
11	ECRV805000100	BOLT, TORX 5	2
12	ECRP021046100	COPERCHIO FILTRO ARIA COMPL.	1
13	ECRV299000410	POMELLO	1
14	ECRA226001410	FILTRO ARIA	1
15	ECRX524001901		1
16	ECR89033252730	ETICHETTA	1
17	ECRA259000010	*VEDI ECRP005001270 *	1

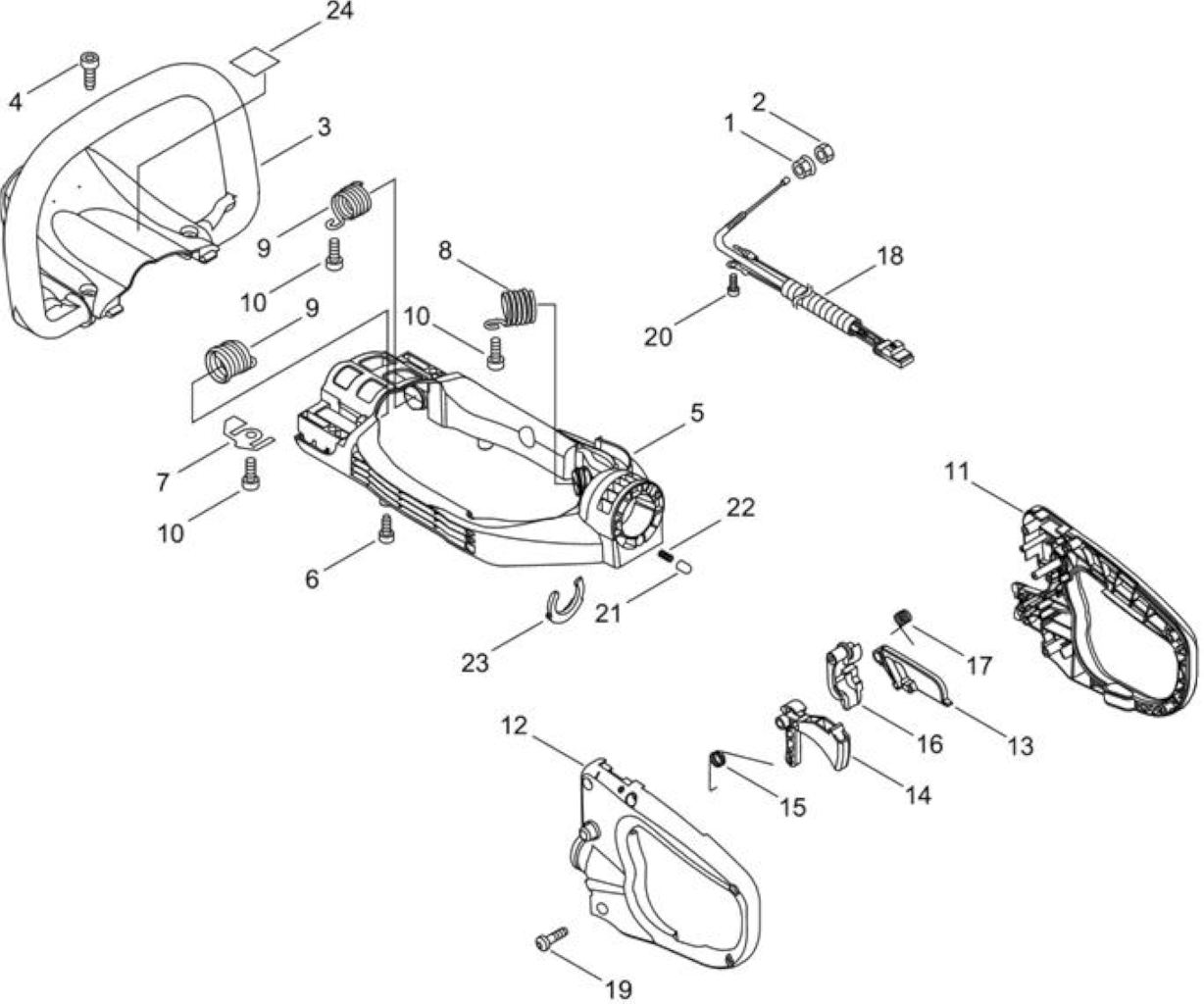

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90051500006	DADO FLANGIATO M6	1
2	ECR90050200006	DADO 3N06	1
3	ECRC400000480	IMPUGNATURA ANTERIORE	1
4	ECRV805000010	BULLONE TORX 5	2
5	ECRC600001590	TELAIO IMPUGNATURA	1
6	ECRV805000240	BULLONE TORX 5X12	2
7	ECRV150003890	PIASTRINA	1
8	ECRV450001910	MOLLA AMMORTIZZATORE	2
9	ECRV450001920	MOLLA AMMORTIZZATORE	2
10	ECRV805000150	BULLONE TORX 5	4
11	ECRC410001350	SEMI IMPUGNATURA POST.DX	1
12	ECRP021046140	SEMI IMPUGNATURA POST.SX	1
13	ECRC460000090	FERMO ACCELERATORE	1
14	ECRC450000250	GRILLETTO ACCELERATORE	1
15	ECRV452000300	MOLLA FERMO ACCELERATORE	1
16	ECRC427000020	FERMO IMPUGNATURA	1
17	ECRV452000310	MOLLA FERMO ACCELERATORE	1
18	ECRP100004940	INTERRUTTORE C/CAVO ACC.RE	1
19	ECRV804000010	BULLONE TORX 4	5
20	ECRV804000040	BOLT, TORX 4	1
21	ECR60561113360	SPINOTTO	1
22	ECRV450000630	MOLLA DI COMPRESSIONE	1
23	ECRC423000980	FERMO IMPUGNATURA	1
24	ECRX505002030	ETICHETTA	1

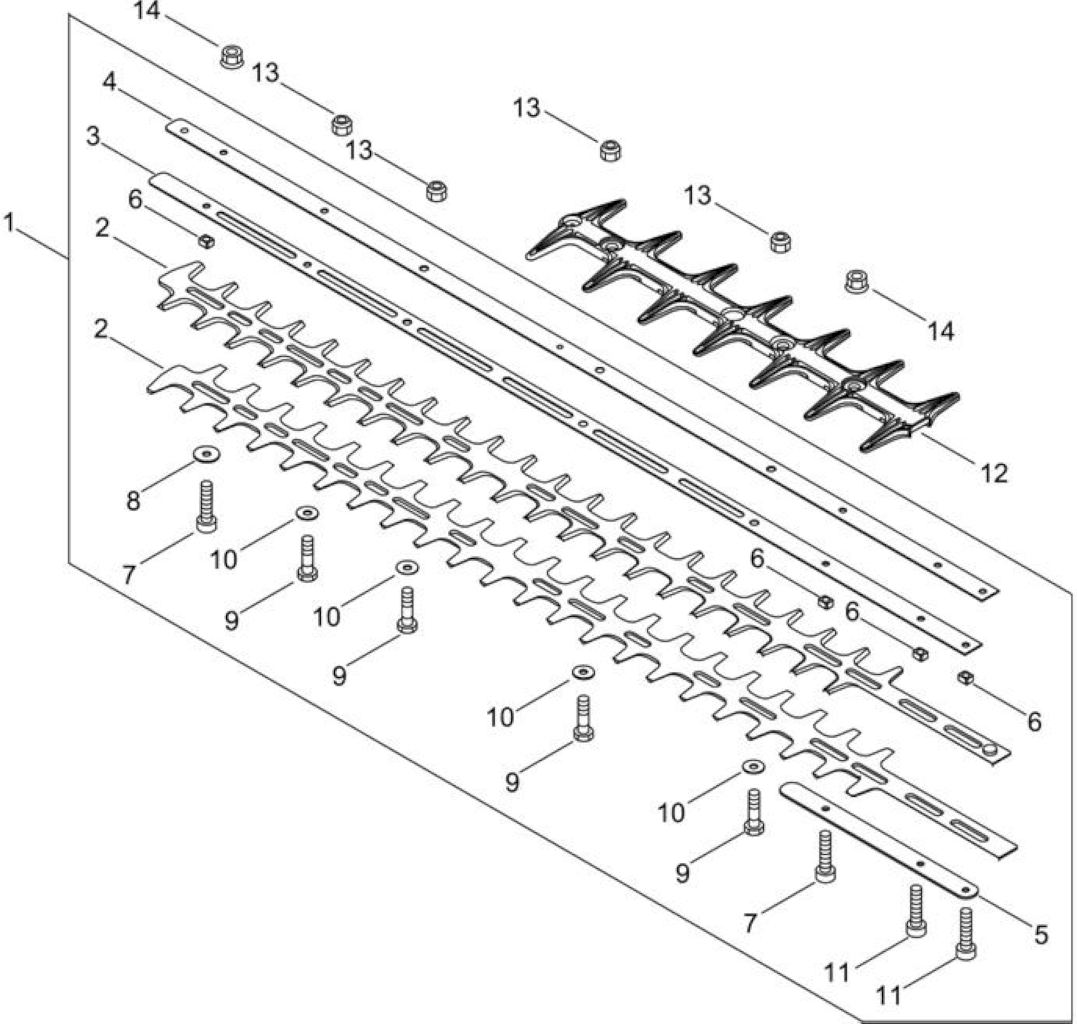

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100002720		1
2	ECRX412000650	LAMA X HCR185ES/DH185ST	2
3	ECRX425000850	SUPPORTO LAMA	1
4	ECRX425000910	SUPPORTO LAMA	1
5	ECRV150001800	PIASTRA	1
6	ECRV353000250	COLLARINO 5	4
7	ECRV805000170	BULLONE TORX 5 -SILVER-	2
8	ECR17721421860	RONDELLA	1
9	ECRV204000510	BULLONE	4
10	ECRV304000240	RONDELLA	4
11	ECRV805000220	BULLONE TORX 5 -NERO-	2
12	ECRX431000210	GUIDA LAMA IN PLASTICA	1
13	ECR43302206460	DADO LAMA *T.I.12-494	4
14	ECR9210805000	DADO	2

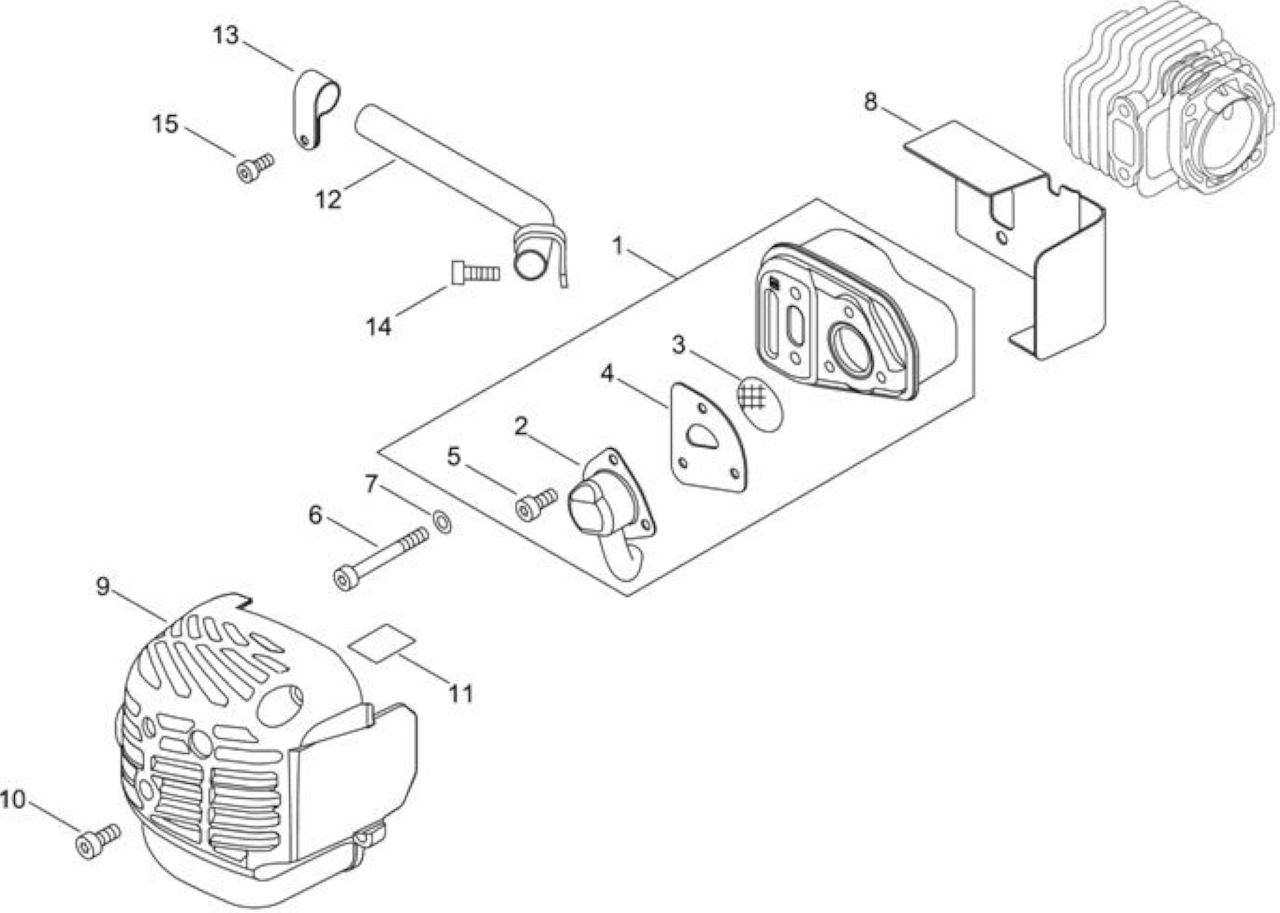

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100001320		1
2	ECRA313001990	GUIDA SCARICO	1
3	ECRA310000470	SCHERMO	1
4	ECRV104002180	GUARNIZIONE SCARICO	1
5	ECRV804000030	BULLONE 4X8	3
6	ECRV805000190	BOLT, TORX 5	2
7	ECR90060300005	RONDELLA PIANA M5	2
8	ECRV104002190	GUARNIZIONE SCARICO	1
9	ECRA320001120	COPRI MARMITTA	1
10	ECRV805000320		2
11	ECRX505002310	ETICHETTA	1
12	ECRA313002000		1
13	ECRA319000510		1
14	ECRV805000130	BULLONE, TORX 5	1
15	ECRV804000040	BOLT, TORX 4	1

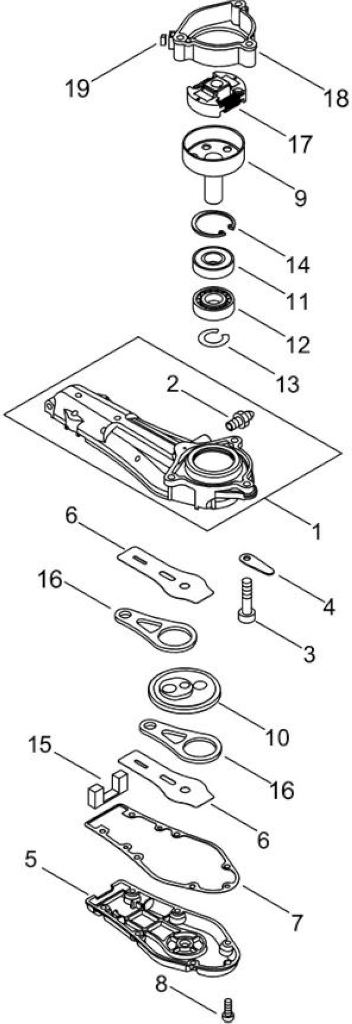

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021013070	SCATOLA INGRANAGGI	1
2	ECR88011010860	UGELLO GRASSO	1
3	ECRV806000140		3
4	ECRC628000160	PIASTRINA	1
5	ECRC539000021	CARTER BIELLA INF.	1
6	ECRV150001810	PIASTRA	2
7	ECRV110000060	GUARNIZIONE SCATOLA INGRANAGGI	1
8	ECRV804000060	BULLONE, TORX 4	6
9	ECRA556001630	CAMPANA FRIZIONE	1
10	ECRV650000300	INGRANAGGIO LAME	1
11	ECR90081206202	CUSCINETTO BB6202	1
12	ECR90081036202	CUSCINETTO BB6202	1
13	ECR90070100014	FERMO CS14	1
14	ECR90070200035	FERMO CR35	1
15	ECRV541000140	FELTRINO	1
16	ECRC532000170	BIELLA BARRA-FALCIANTE	1
17	ECRA056000750	FRIZIONE COMPLETA	1
18	ECRA570000320	CARTER FRIZIONE	1
19	ECR90056500005	DADO N.5	1

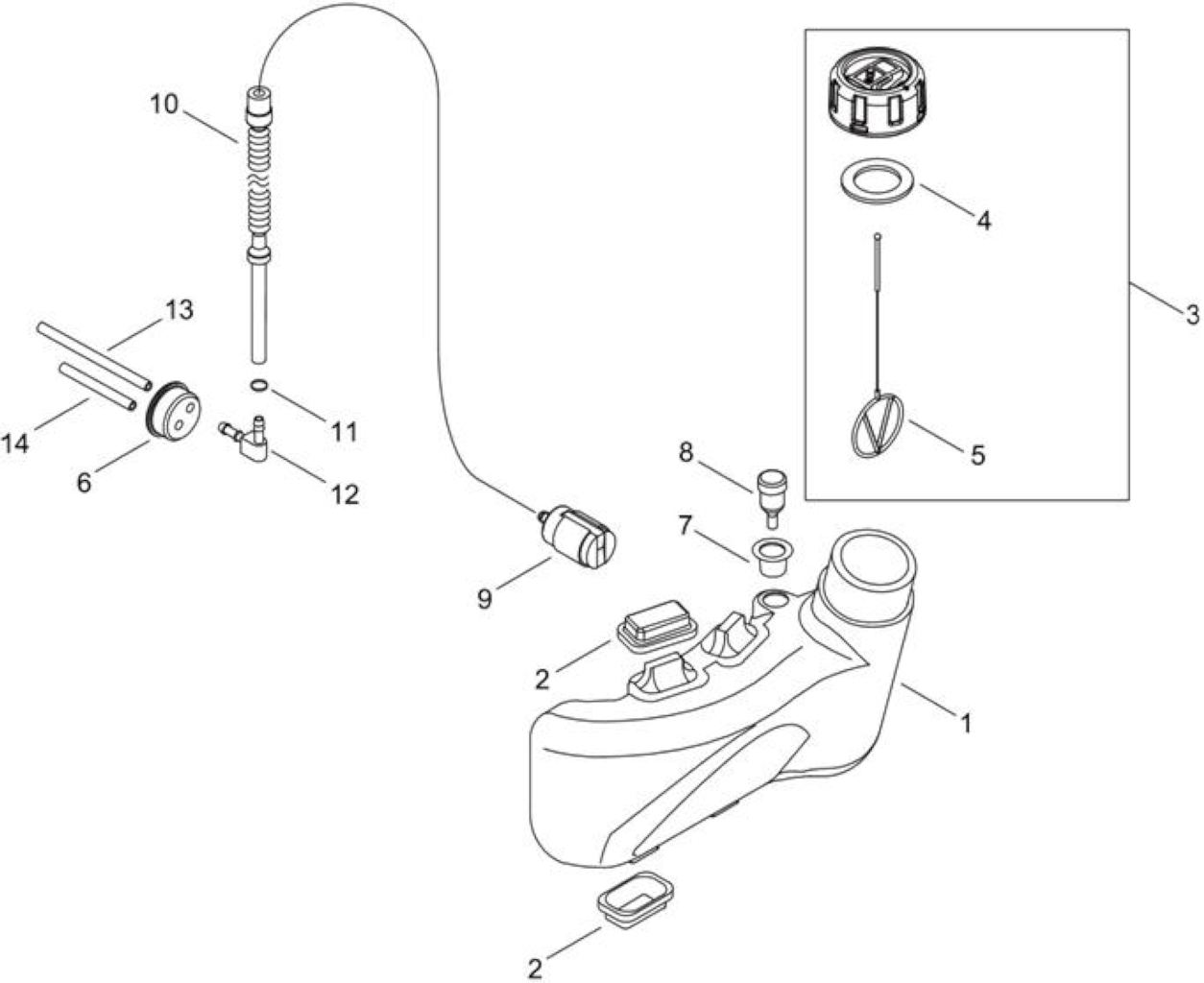

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350001880	SERBATOIO MISCELA	1
2	ECRV420004490	AMMORTIZZATORE SERBATOIO	4
3	ECRP021046081	TAPPO MISCELA COMPLETO	1
4	ECRV107000190	GUARNIZIONE TAPPO MISCELA	1
5	ECRA365000060	MISCELATORE	1
6	ECR13211544331	GOMMINO	1
7	ECRV137000001	GOMMINO	1
8	ECRA356000031	VALVOLA SFIATO	1
9	ECRA369000480	FILTRO MISCELA	1
10	ECRV471003511	TUBETTO MISCELA	1
11	ECRV490000500	MORSETTO	1
12	ECRV186000270	RACCORDO TUBO MISCELA	1
13	ECRV471003501	TUBETTO	1
14	ECR13201049730	TUBO MISCELA ESTERNO	1
