Avviamento, Bobina, Frizione

Carburatore (da matr.36005021 e successive) Carburatore (fino a matr.36005020 e precedenti) Filtro aria, Marmitta (da matr.36005021 e successive) Filtro aria, Marmitta (da matr.36005021 e successive) Impugnatura (da matr.36005021 e successive) Impugnatura (fino a matr.36005020 e precedenti ) Lama (da matr.36005021 e successive)

Lama (fino a matr.36005020 e precedenti) Motore


Serbatoio

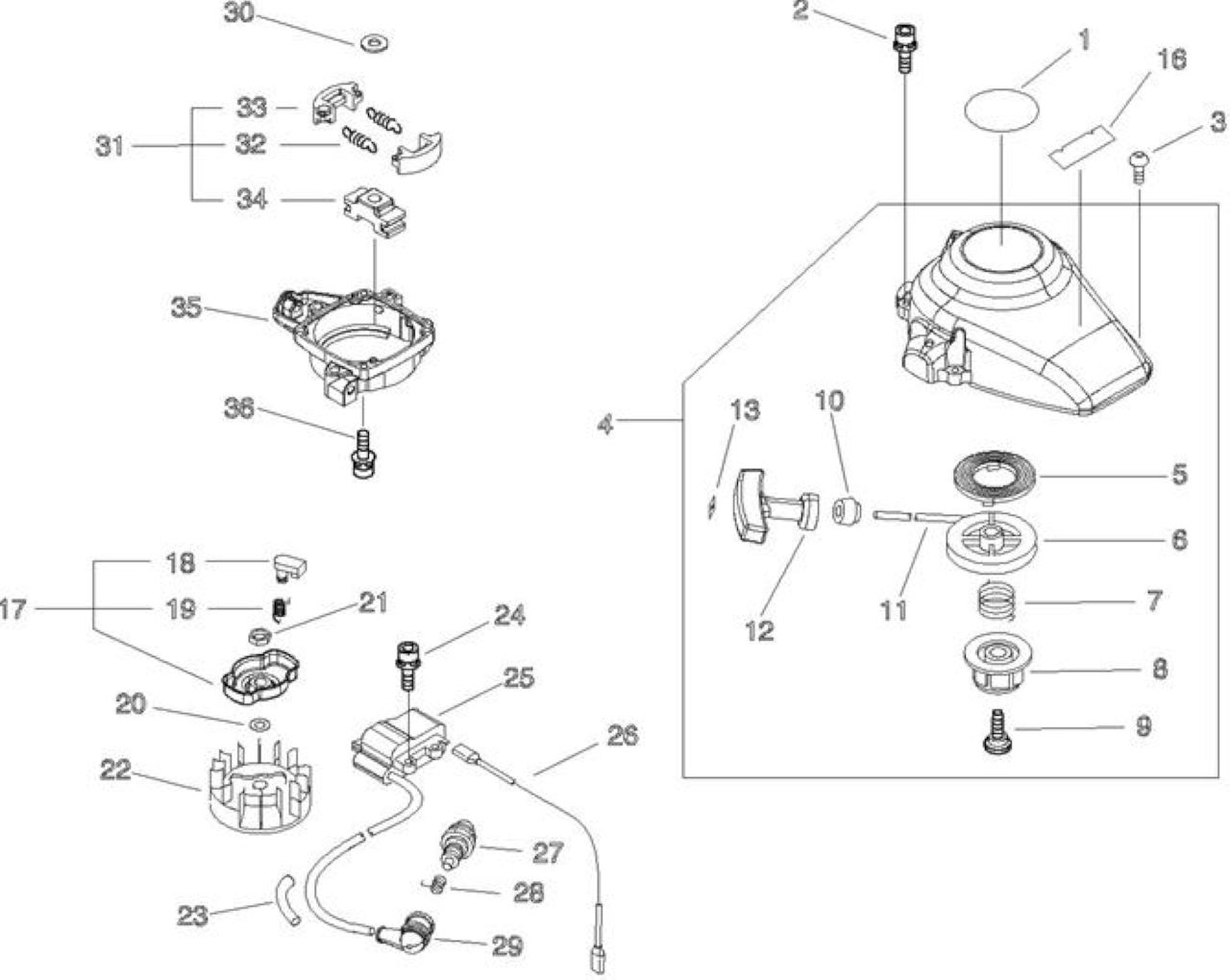

Text Box: 1 ECRX502000330 ETICHETTA 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECRV202000090    BOLT,4                                         4

5           ECR17722042030 * VEDI ECRP022019680 *             1


3           ECRV202000030    BOLT,4                                         1

4           ECRA051001110    *VEDI ECRA051001111 *           1

6           ECRP022006830    PULEGGIA *VEDI                        1

T.I.2013-531/12-511*

9           ECR17723661830 *VEDI ECRV253000310 *            1

8           ECRA507000030    INNESTO AVVIAMENTO              1

12         ECR17722827030  IMPUGNATURA AVVIAMENTO   1

10         ECR17722742030   *VEDI ECRP022045770 *           1

16         ECRX503007720    LABEL,MODEL                             1

13         ECR17724611120   *VEDI ECRP022037670 *           1

18         ECRP022020030    GANCIO AVVIAMENTO               2

17         ECRA052000210    GANCI AVV.TO COMPLETI          1

20         ECR90060000008 RONDELLA PIANA M8                  1

19         ECRP022007980    MOLLA DI RITORNO                   2

21         ECR90051200008   DADO SINISTRO 3N08               1

24         ECR9111304020    BOLT                                            2

23         ECRV475001610    TUBE                                            1

26         ECRV485000870    LEAD                                            1

25         ECRA411000130    * VEDI ECRA411000131 *           1

29         ECRA427000012    *VEDI ECRA427000013 *           1       SOSTITUITO DA

28         ECRA426000010    MOLLA CAPPUCCIO CANDELA   1

31         ECRA056000190    FRIZIONE COMPLETA                  1

30         ECR61035012360 RONDELLA

1       ECRA427000013

33         ECR17501744331 MASSA FRIZIONE                          2

32         ECRA566000000    MOLLA FRIZIONE                        2

35         ECRA570000140    CARTER FRIZIONE                       1

34         ECRA552000080    CENTRO FRIZIONE                      1

36         ECR90016304016   BULLONE HSH                            4

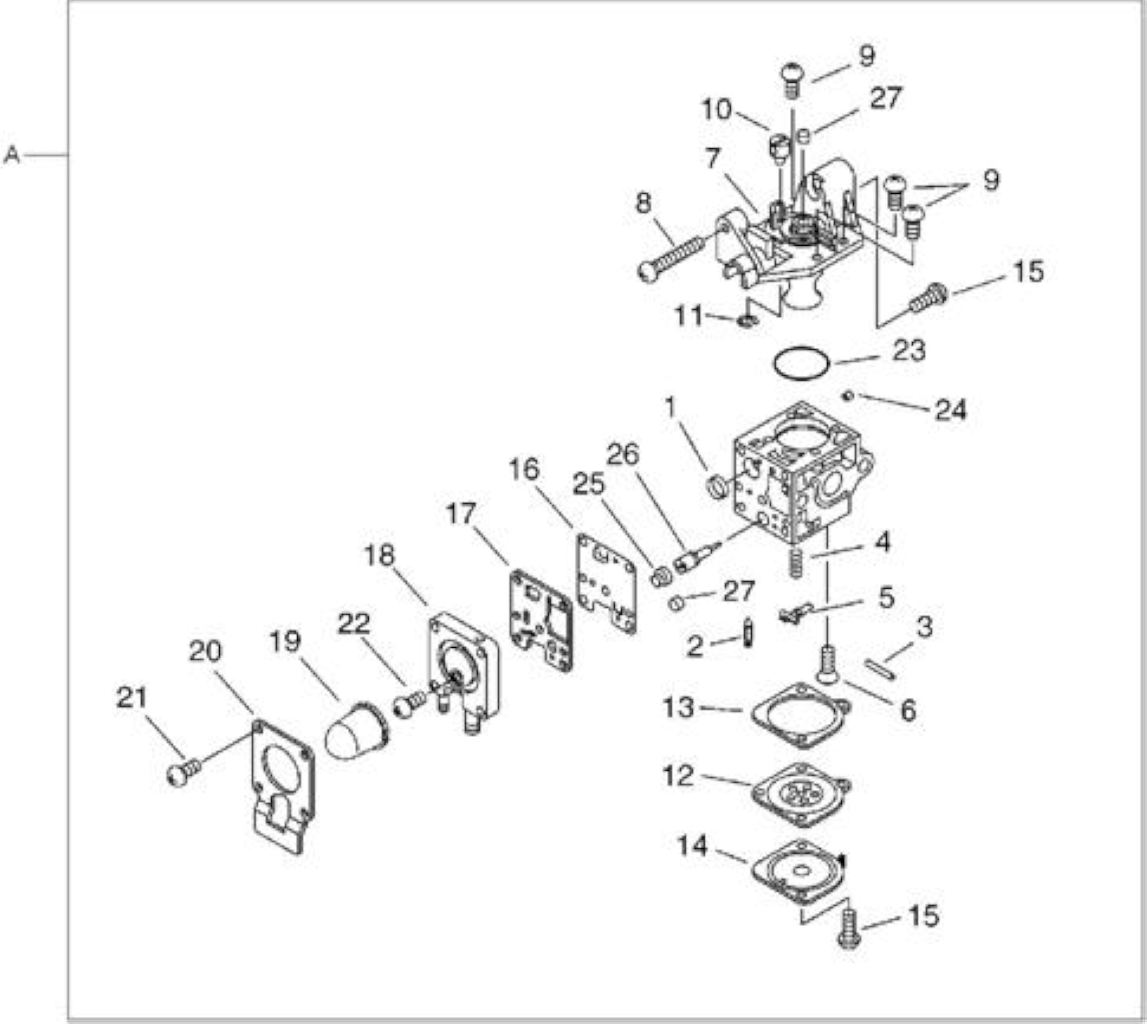

SUCCESSIVE


Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001670

*VEDI ECRA021001671 *

1

MATR.36005021 E

1

ECRP005000010

ANELLO

1

SUCCESSIVE

2

ECR12533708260

SPILLO CARBURATORE

1



3

ECR12533813930

SPINOTTO BILANCIERE

1



4

ECRP005000940

MOLLA

1



5

ECR12532308260

BILANCIERE CARBURATORE

1



6

ECR12533942030

VITE BILANCIERE

1



28

ECRP005002050

VALVOLA ACCELERATORE

1

MATR.36005021 E

8

ECRP005000100

VITE

1



9

ECR12534413931

VITE CARBURATORE

3



10

ECRP005001240

*VEDI ECRP005002090 *

1



11

ECRP005000190

E-RING

1



12

ECRP005001780

MEMBRANA C/DISCO

1



13

ECRP005000200

GUARNIZIONE

1



14

ECR12534252130

COPERCHIO MEMBRANA

1



15

ECR12534452130

VITE

3



16

ECRP005000510

MEMBRANA POMPANTE

1



17

ECRP005000520

GUARNIZIONE POMPANTE

1



18

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



19

ECR12538108660

* VEDI ECRP005003120 *

1



20

ECRP005000250

COPERCHIO

1



21

ECRP005001900

SCREW

4



22

ECRP005000270

VITE

1



23

ECRP005000280

O-RING

1



24

ECRP005001000

RULLINO

1



25

ECRP005001250

TAPPO

1



26

ECRP005001260

VITE REGOLAZIONE

1



27

ECRP005001270

TAPPO LIMITATORE (NERO)

2

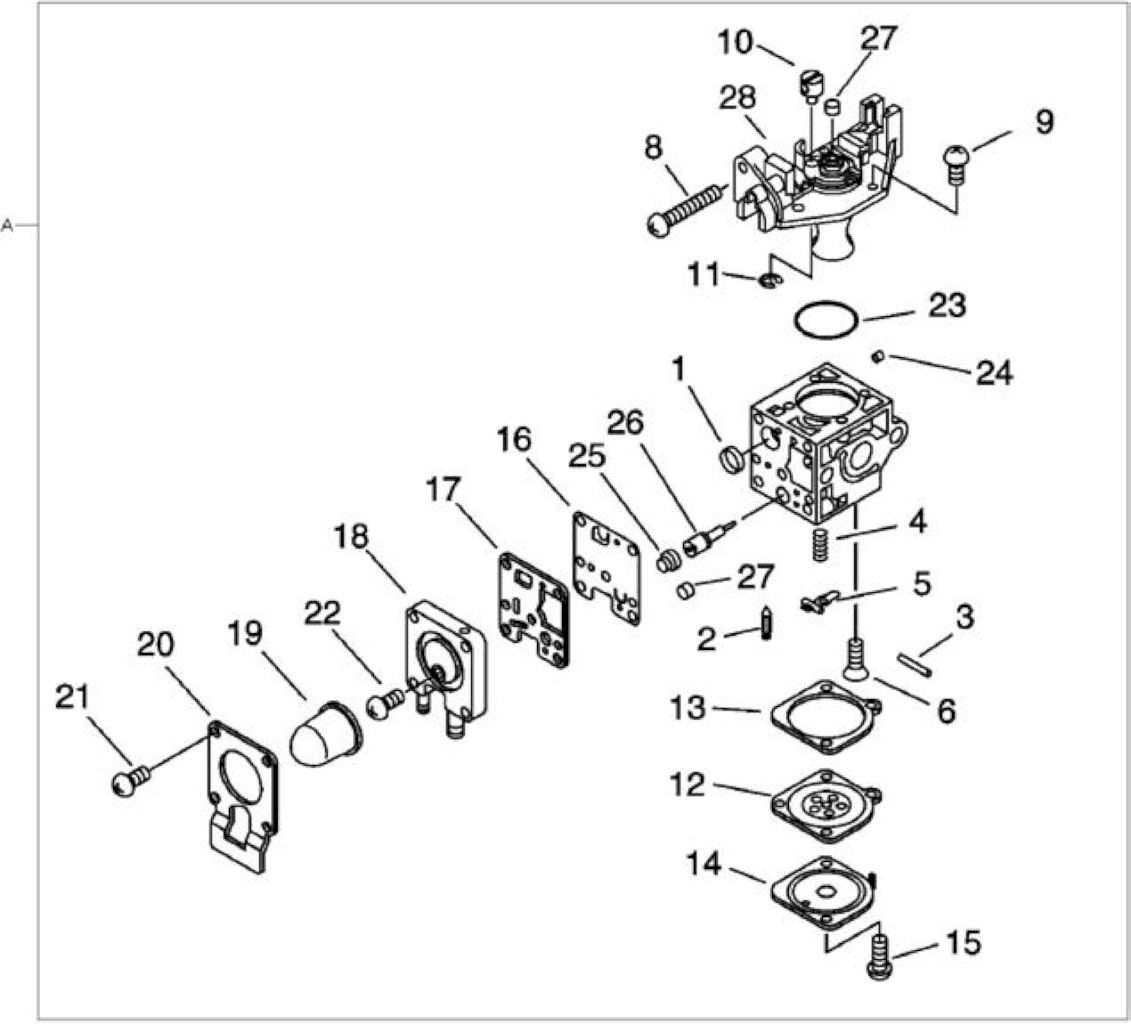

PRECEDENTI


Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001450

*VEDI ECRA021001451 *

1

MATR.36005020 E

1

ECRP005000010

ANELLO

1

PRECEDENTI

2

ECR12533708260

SPILLO CARBURATORE

1



3

ECR12533813930

SPINOTTO BILANCIERE

1



4

ECRP005000940

MOLLA

1



5

ECR12532308260

BILANCIERE CARBURATORE

1



6

ECR12533942030

VITE BILANCIERE

1



7

ECRP005001320

VALVOLA ACCELERATORE

1

MATR.36005020 E

8

ECRP005000100

VITE

1



9

ECR12534413931

VITE CARBURATORE

3



10

ECRP005001240

*VEDI ECRP005002090 *

1



11

ECRP005000190

E-RING

1



12

ECRP005001780

MEMBRANA C/DISCO

1



13

ECRP005000200

GUARNIZIONE

1



14

ECR12534252130

COPERCHIO MEMBRANA

1



15

ECR12534452130

VITE

3



16

ECRP005000510

MEMBRANA POMPANTE

1



17

ECRP005000520

GUARNIZIONE POMPANTE

1



18

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



19

ECR12538108660

* VEDI ECRP005003120 *

1



20

ECRP005000250

COPERCHIO

1



21

ECRP005001900

SCREW

4



22

ECRP005000270

VITE

1



23

ECRP005000280

O-RING

1



24

ECRP005001000

RULLINO

1



25

ECRP005001250

TAPPO

1



26

ECRP005001260

VITE REGOLAZIONE

1



27

ECRP005001270

TAPPO LIMITATORE (NERO)

2




















PRECEDENTI

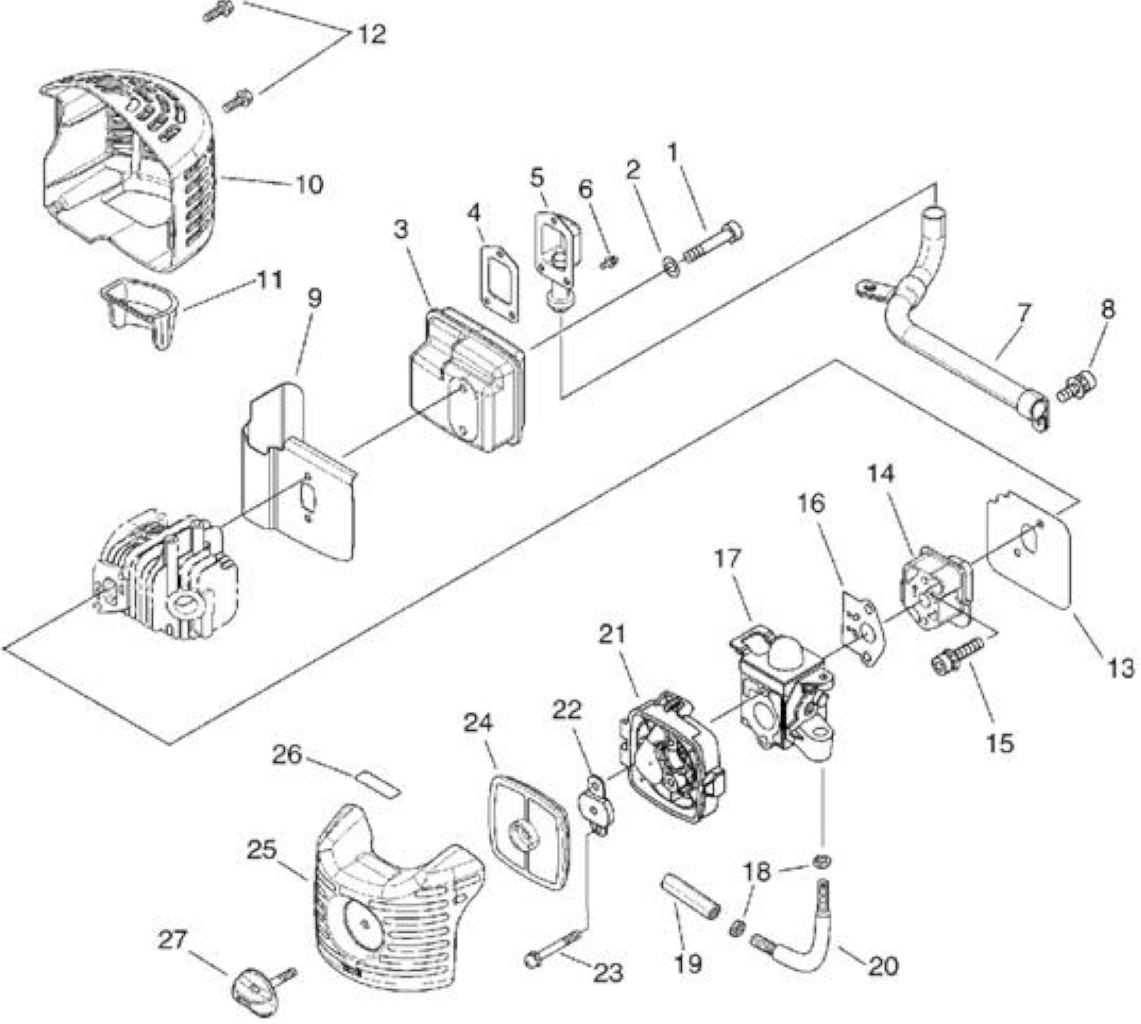

PRECEDENTI DISUSE


ECRP021012870


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR90010505055

BULLONE BRUGOLA 5X55

2



2

ECR90060000005

RONDELLA PIANA M5

2



3

ECR14580642030

MARMITTA

1



4

ECR14586642031

GUARNIZIONE COPRI MARMITTA

1



5

ECRA313000870

GUIDA SCARICO

1



6

ECR90024204010

VITE SR 4X10

3



7

ECRA313000880

GUIDA SCARICO

1



8

ECR9110704010

BOLT, FLANGE

1



8

ECR9110704010

BOLT, FLANGE

1



9

ECRV104000850

GUARNIZIONE SCARICO

1



10

ECRA320000430

PROTEZIONE MARMITTA

1



11

ECRA323000010

COPERCHIO

1



12

ECR9112105016

BOLT, FLANGE

2



13

ECRV103000180

GUARNIZIONE

ISOL-CARBURATORE

1



14

ECRA200000300

ISOLATORE

1



15

ECR90016205025

BULLONE BRUGOLA 5X25

2



16

ECRV103000410

GUARNIZIONE

ISOL-CARBURATORE

1



17

ECRA021001450

*VEDI ECRA021001451 *

1

MATR.36005020 E

18

ECR9200307000

DADO

2

MATR.36005020 E

19

ECRC482000060

CONNETTORE CAVO

1

PRECEDENTI DISUSE MATR.36005020 E

20

ECRC482000050

CONNETTORE CAVO

1

MATR.36005020 E

21

ECRP021013020

CORPO FILTRO ARIA

1

PRECEDENTI DISUSE SOSTITUITO DA

21

ECRP021012870

CORPO FILTRO ARIA

1



22

ECR12901152730

PIASTRINA

1



23

ECR90024205065

SCREW 5*65

2



24

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



25

ECRA232000400

COPERCHIO FILTRO ARIA

1



26

ECR89033252730

ETICHETTA

1



27

ECRV299000250

POMELLO

1

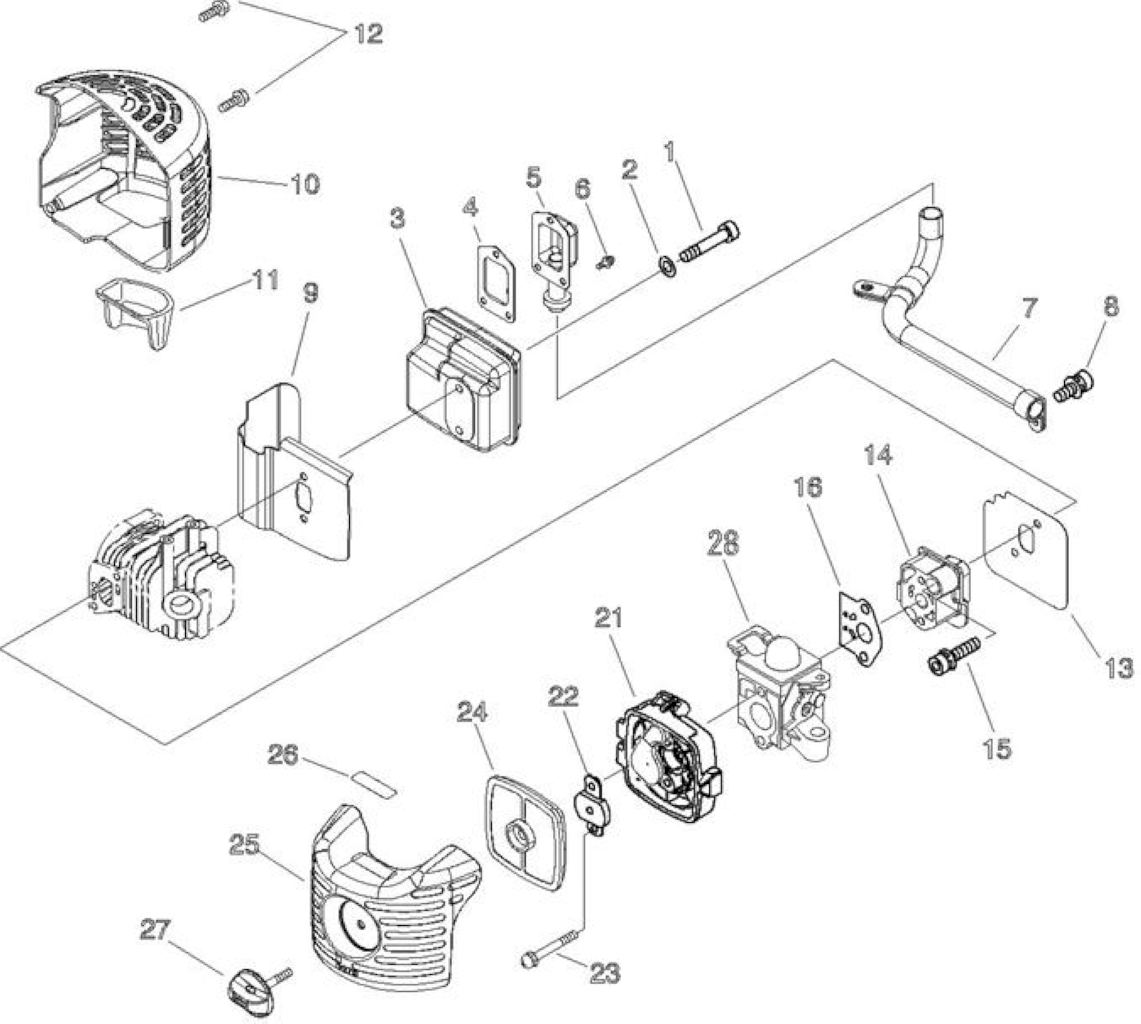

SUCCESSIVE


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR90010505055

BULLONE BRUGOLA 5X55

2



2

ECR90060000005

RONDELLA PIANA M5

2



3

ECR14580642030

MARMITTA

1



4

ECR14586642031

GUARNIZIONE COPRI MARMITTA

1



5

ECRA313000870

GUIDA SCARICO

1



6

ECR90024204010

VITE SR 4X10

3



7

ECRA313000880

GUIDA SCARICO

1



8

ECR9110704010

BOLT, FLANGE

1



9

ECRV104000850

GUARNIZIONE SCARICO

1



10

ECRA320000430

PROTEZIONE MARMITTA

1



11

ECRA323000010

COPERCHIO

1



12

ECR9112105016

BOLT, FLANGE

2



13

ECRV103000180

GUARNIZIONE

ISOL-CARBURATORE

1



14

ECRA200000300

ISOLATORE

1



15

ECR90016205025

BULLONE BRUGOLA 5X25

2



16

ECRV103000410

GUARNIZIONE

ISOL-CARBURATORE

1



21

ECRP021012870

CORPO FILTRO ARIA

1



22

ECR12901152730

PIASTRINA

1



23

ECR90024205065

SCREW 5*65

2



24

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



25

ECRA232000400

COPERCHIO FILTRO ARIA

1



26

ECR89033252730

ETICHETTA

1



27

ECRV299000250

POMELLO

1



28

ECRA021001670

*VEDI ECRA021001671 *

1

MATR.36005021 E

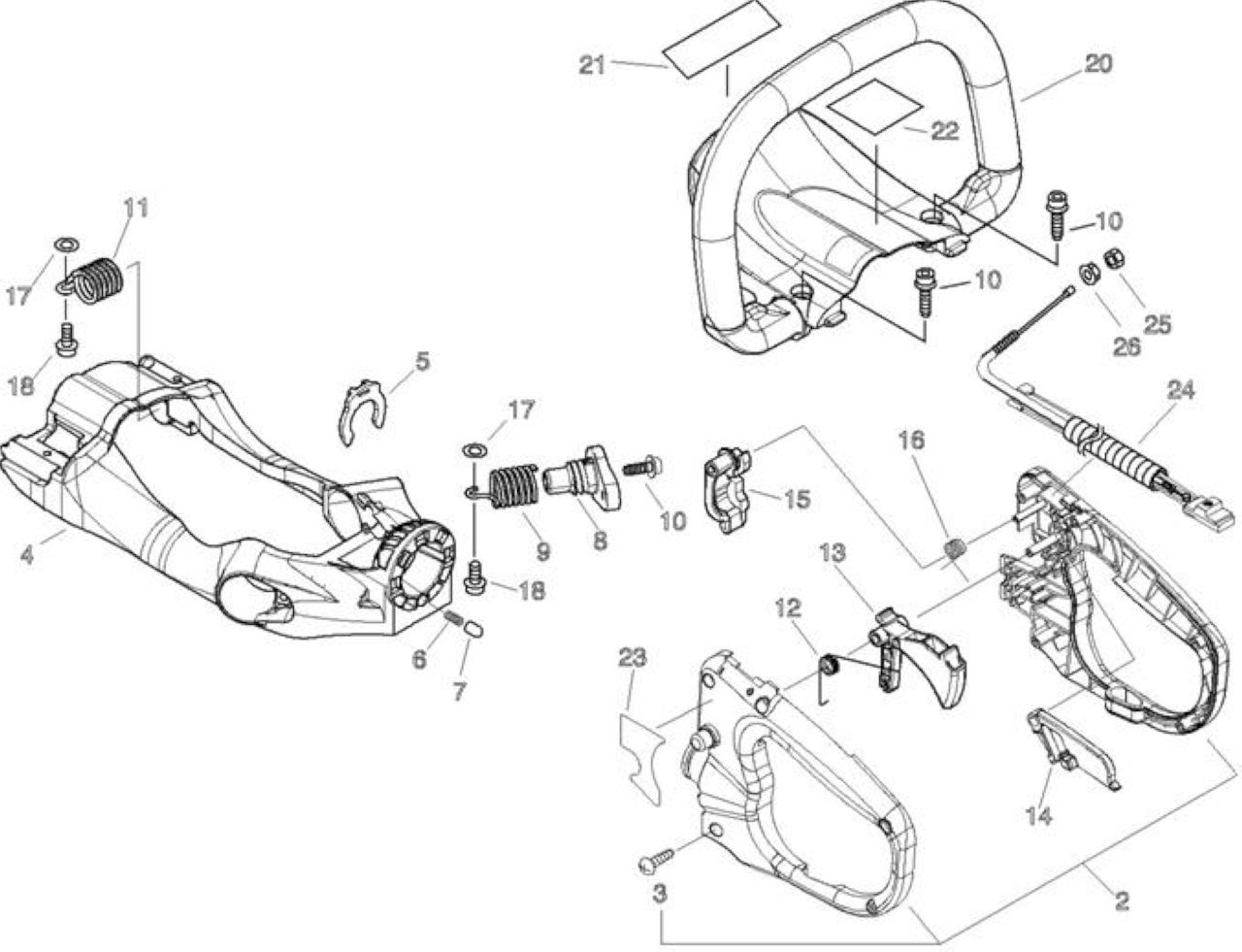

SUCCESSIVE


Rif.

Articolo

Descrizione

Q.tà

Nota

2

ECRP021013051

IMPUGNATURA POSTERIORE

1



3

ECR90025604016

VITE SR 4X16

5



4           ECRC600000860    SUPPORTO IMPUGNATURA POST.1

5

ECRC423000280

FERMO IMPUGNATURA

1



6

ECRV450000630

MOLLA DI COMPRESSIONE

1



7

ECR60561113360

SPINOTTO

1



8

ECRV456000040

SUPPORTO AMMORTIZZATORE

2



9

ECRV450000610

MOLLA DI COMPRESSIONE

2



10

ECR9114705020

BULLONE

4



11

ECRV450000620

MOLLA DI COMPRESSIONE

2



12

ECRV452000300

MOLLA FERMO ACCELERATORE

1



13

ECRC450000250

GRILLETTO ACCELERATORE

1



14

ECRC460000090

FERMO ACCELERATORE

1



15

ECRC427000020

FERMO IMPUGNATURA

1



16

ECRV452000310

MOLLA FERMO ACCELERATORE

1



17

ECR90060300005

RONDELLA PIANA M5

4



18

ECR90010605016

BULLONE 5*16

4



20

ECRC400000480

IMPUGNATURA ANTERIORE

1



21

ECRX502000390

LABEL,ECHO

1



22

ECRX505002030

ETICHETTA

1



23

ECRX532000740

ETICHETTA

1



24

ECRP021015250

CAVO ACCELERATORE COMPL. CURVO

1

MATR.36005021 E SUCCESSIVE

25

ECR90050200006

DADO 3N06

1

MATR.36005021 E

26

ECR90051500006

DADO FLANGIATO M6

1

SUCCESSIVE MATR.36005021 E






















ECRP021013051

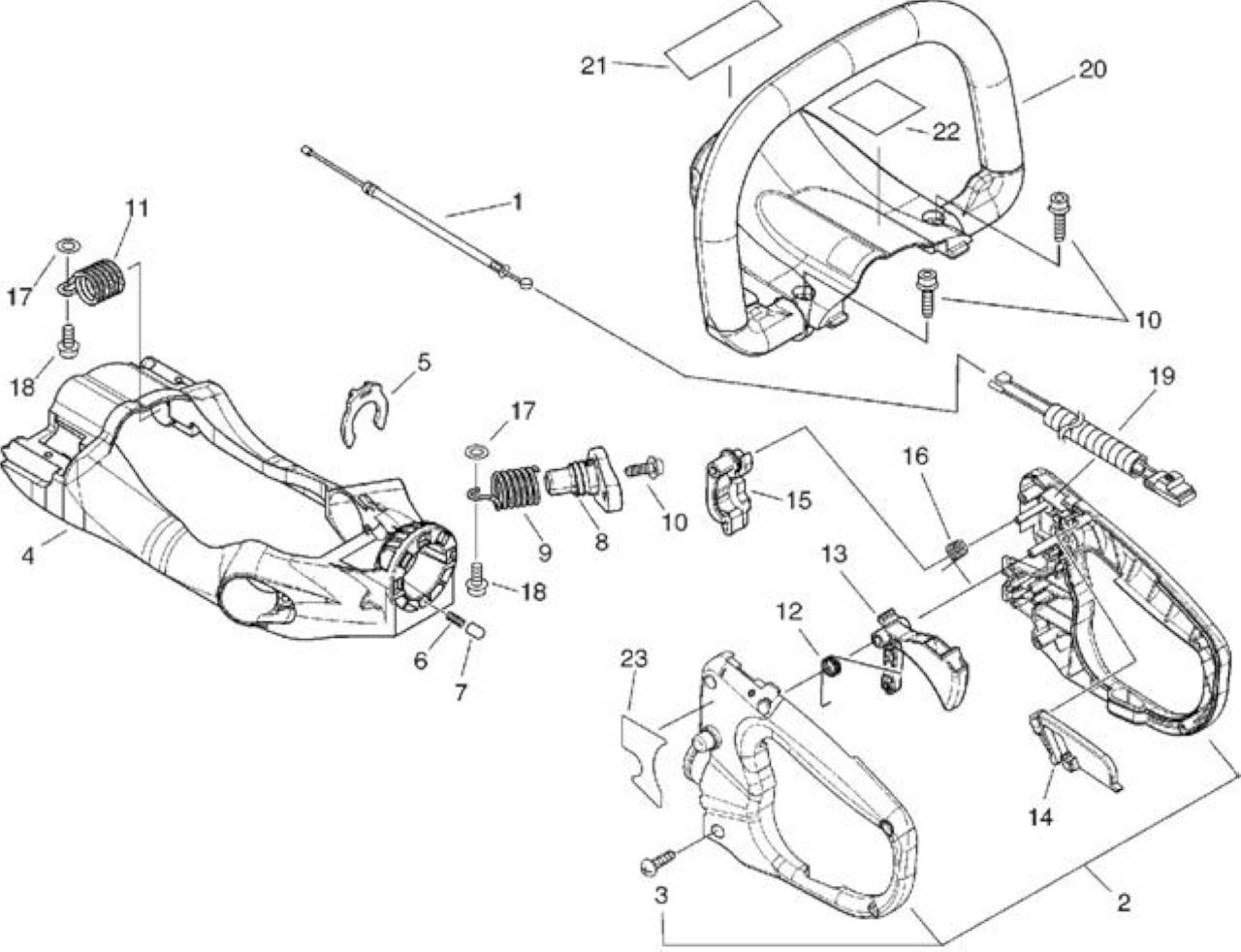

PRECEDENTI DISUSE


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRV430001830

CAVO ACCELERATORE COMPL. DIRITTO

1

MATR.36005020 E PRECEDENTI DISUSE

2

ECRP021013050

*VEDI ECRP021013051 *

1

SOSTITUITO DA

2

ECRP021013051

IMPUGNATURA POSTERIORE

1



3

ECR90025604016

VITE SR 4X16

5



4           ECRC600000860    SUPPORTO IMPUGNATURA POST.1

5

ECRC423000280

FERMO IMPUGNATURA

1



6

ECRV450000630

MOLLA DI COMPRESSIONE

1



7

ECR60561113360

SPINOTTO

1



8

ECRV456000040

SUPPORTO AMMORTIZZATORE

2



9

ECRV450000610

MOLLA DI COMPRESSIONE

2



10

ECR9114705020

BULLONE

4



11

ECRV450000620

MOLLA DI COMPRESSIONE

2



12

ECRV452000300

MOLLA FERMO ACCELERATORE

1



13

ECRC450000250

GRILLETTO ACCELERATORE

1



14

ECRC460000090

FERMO ACCELERATORE

1



15

ECRC427000020

FERMO IMPUGNATURA

1



16

ECRV452000310

MOLLA FERMO ACCELERATORE

1



17

ECR90060300005

RONDELLA PIANA M5

4



18

ECR90010605016

BULLONE 5*16

4



19

ECRP021013040

INTERRUTTORE COMPLETO

1

MATR.36005020 E

20

ECRC400000480

IMPUGNATURA ANTERIORE

1



21

ECRX502000390

LABEL,ECHO

1



22

ECRX505002030

ETICHETTA

1



23

ECRX532000740

ETICHETTA

1

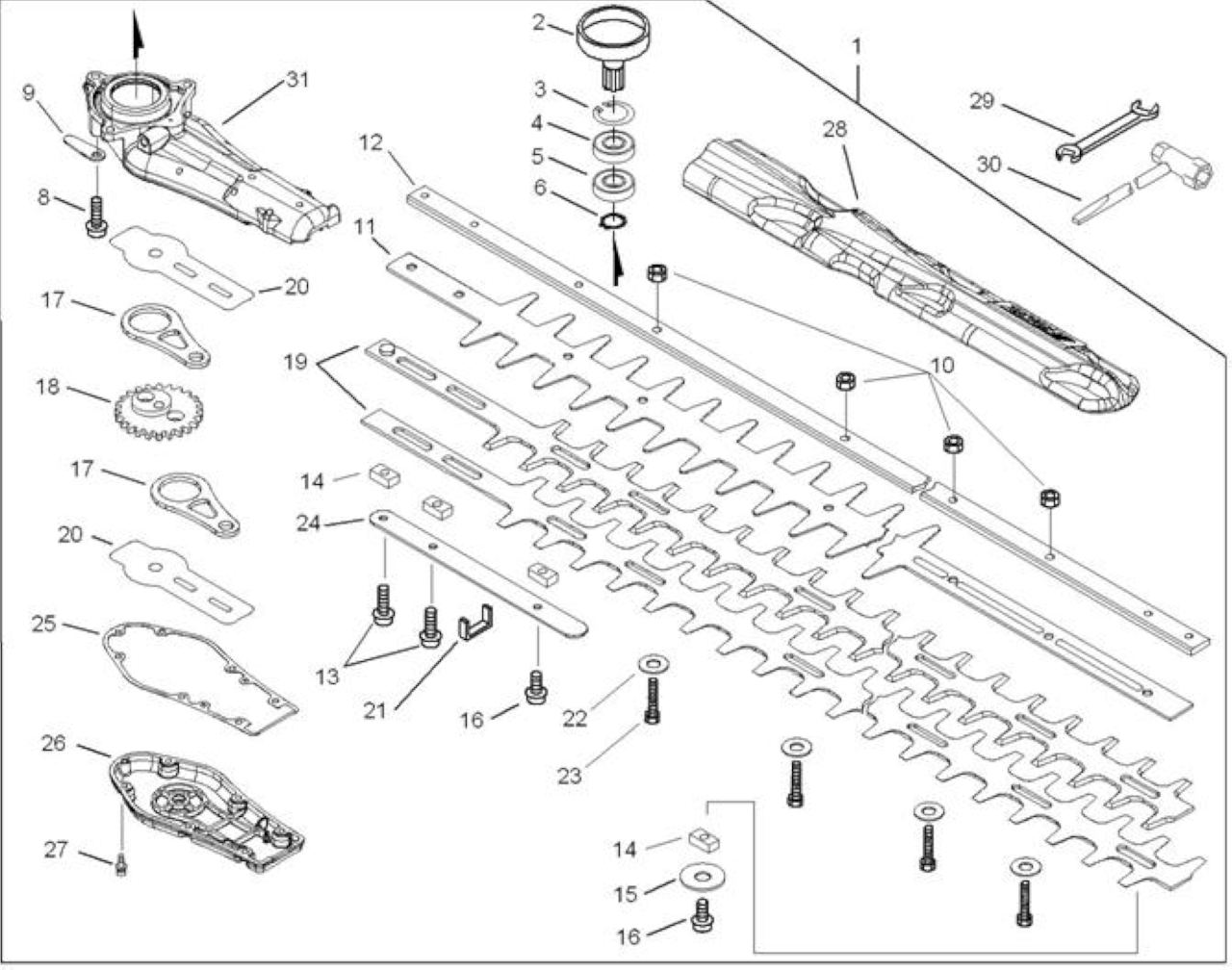

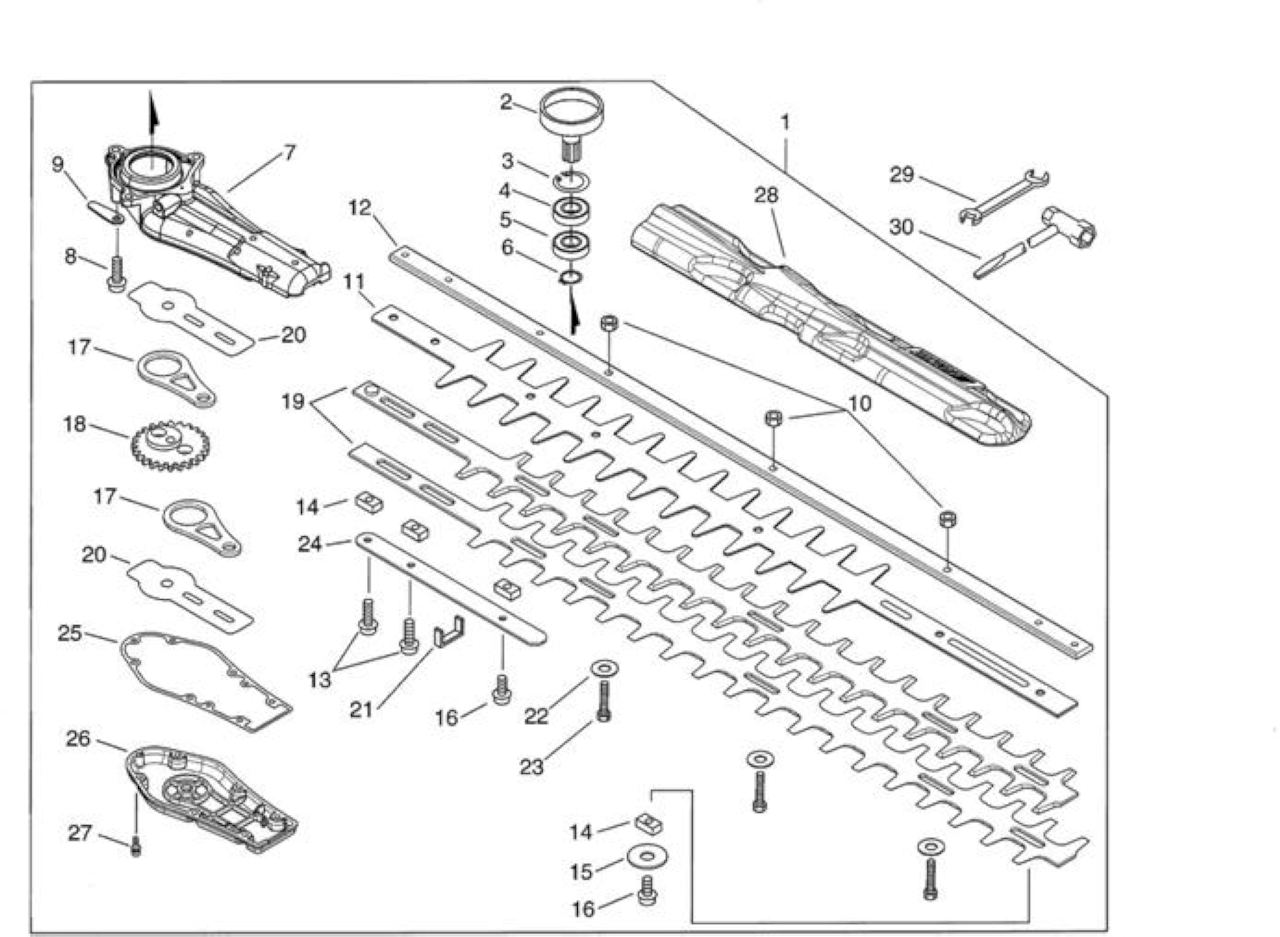

Text Box: 1 ECRP021013680 CASE,GEAR ASY 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECRA556000470    CAMPANA FRIZIONE                   1

5           ECR90081036202 CUSCINETTO BB6202                   1


3           ECR90070200035 FERMO CR35                                 1

4           ECR90081206202   CUSCINETTO BB6202                 1

31         ECRP021015600    SCATOLA INGRANAGGI              1       MATR.36005021 E

6           ECR90070100014   FERMO CS14                               1

9           ECRC628000030    PIASTRINA                                   1

8           ECR9110706020    BULLONE

3       SUCCESSIVE

10         ECR43302206460 DADO LAMA                                  4

11         ECRX431000040    LAMA GUIDA                               1

*T.I.12-494

13         ECR90010605025 BULLONE BRUGOLA 5X25           2

12         ECRX425000360    SUPPORTO LAME                         1

15         ECR17721421860 RONDELLA                                    1

14         ECRV353000250    COLLARINO 5                              4

17         ECRC532000170    BIELLA BARRA-FALCIANTE        2

16         ECR90010605014   BULLONE BRUGOLA 5X14         2

19         ECRX411000600    LAMA X HCR171ES                      2

18         ECRV650000300    INGRANAGGIO LAME                 1

21         ECRV541000140    FELTRINO                                    1

20         ECRV150001810    PIASTRA                                       2

23         ECR69911506960 BULLONE BARRA FALCIANTE      4

22         ECR69911804560   RONDELLA BARRA                     4

24         ECRV150001800    PIASTRA                                       1

27         ECR9111804016    BULLONE                                     6

26         ECRC539000020    *VEDI ECRC539000021 *           1


28         ECRX495000100    COPRILAMA                                 1







Text Box: 1 ECRP021013680 CASE,GEAR ASY 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECRA556000470    CAMPANA FRIZIONE                   1

5           ECR90081036202 CUSCINETTO BB6202                   1


3           ECR90070200035 FERMO CR35                                 1

4           ECR90081206202   CUSCINETTO BB6202                 1

7           ECRP021013070    SCATOLA INGRANAGGI              1       MATR.36005020 E

6           ECR90070100014   FERMO CS14                               1

9           ECRC628000030    PIASTRINA                                   1

8           ECR9110706020    BULLONE

3       PRECEDENTI

10         ECR43302206460 DADO LAMA                                  4

11         ECRX431000040    LAMA GUIDA                               1

*T.I.12-494

13         ECR90010605025 BULLONE BRUGOLA 5X25           2

12         ECRX425000360    SUPPORTO LAME                         1

15         ECR17721421860 RONDELLA                                    1

14         ECRV353000250    COLLARINO 5                              4

17         ECRC532000170    BIELLA BARRA-FALCIANTE        2

16         ECR90010605014   BULLONE BRUGOLA 5X14         2

19         ECRX411000600    LAMA X HCR171ES                      2

18         ECRV650000300    INGRANAGGIO LAME                 1

21         ECRV541000140    FELTRINO                                    1

20         ECRV150001810    PIASTRA                                       2

23         ECR69911506960 BULLONE BARRA FALCIANTE      4

22         ECR69911804560   RONDELLA BARRA                     4

24         ECRV150001800    PIASTRA                                       1

27         ECR9111804016    BULLONE                                     6

26         ECRC539000020    *VEDI ECRC539000021 *           1


28         ECRX495000100    COPRILAMA                                 1

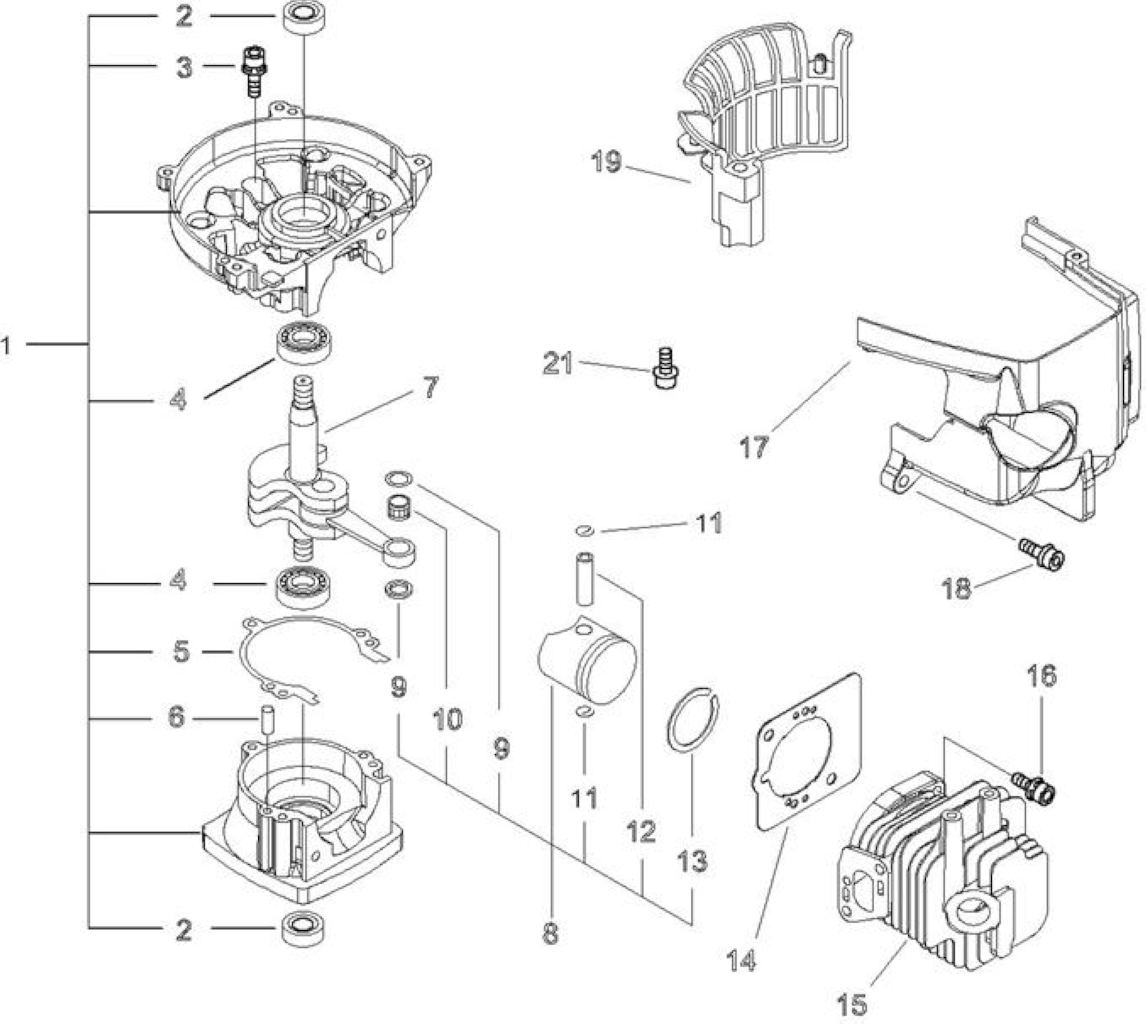

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10020452132

*VEDI ECR10020452133 *

1



2

ECR10021242031

PARAOLIO

2



3

ECR90016205028

BULLONE BRUGOLA 5X28

3



4

ECR9403536201

CUSCINETTO BB6201/C3

2



5

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



6

ECR10021503930

*VEDI ECR90033040080 *

2

7

ECRA011000223

ALBERO MOTORE

1

8

ECRP021007772

KIT PISTONE X HCR161/71ES/HC155/156 HC2020R/HC2320

1

9

ECR10001408960

DISTANZIALE SPINOTTO

2

10

ECR10011305930

CUSCINETTO A RULLI

1

11

ECR10001504630

FERMO SPINOTTO

2

12

ECR10001311520

SPINOTTO PISTONE

1

13

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1

14

ECRV100000160

GUARNIZIONE CILINDRO

*T.I.04-249

1

15

ECRA130000550

CILINDRO X HCR161/71ES/HC155/1501

1

16

ECR90016205022

BULLONE BRUGOLA 5X22

2

17

ECRA160000880

PROTEZIONE CILINDRO

1

18

ECR9112105016

BOLT, FLANGE

1

19

ECRA127000170

COPERCHIO PARAPOLVERE

1

21

ECR9111805016

BOLT

1



ECRV186000020

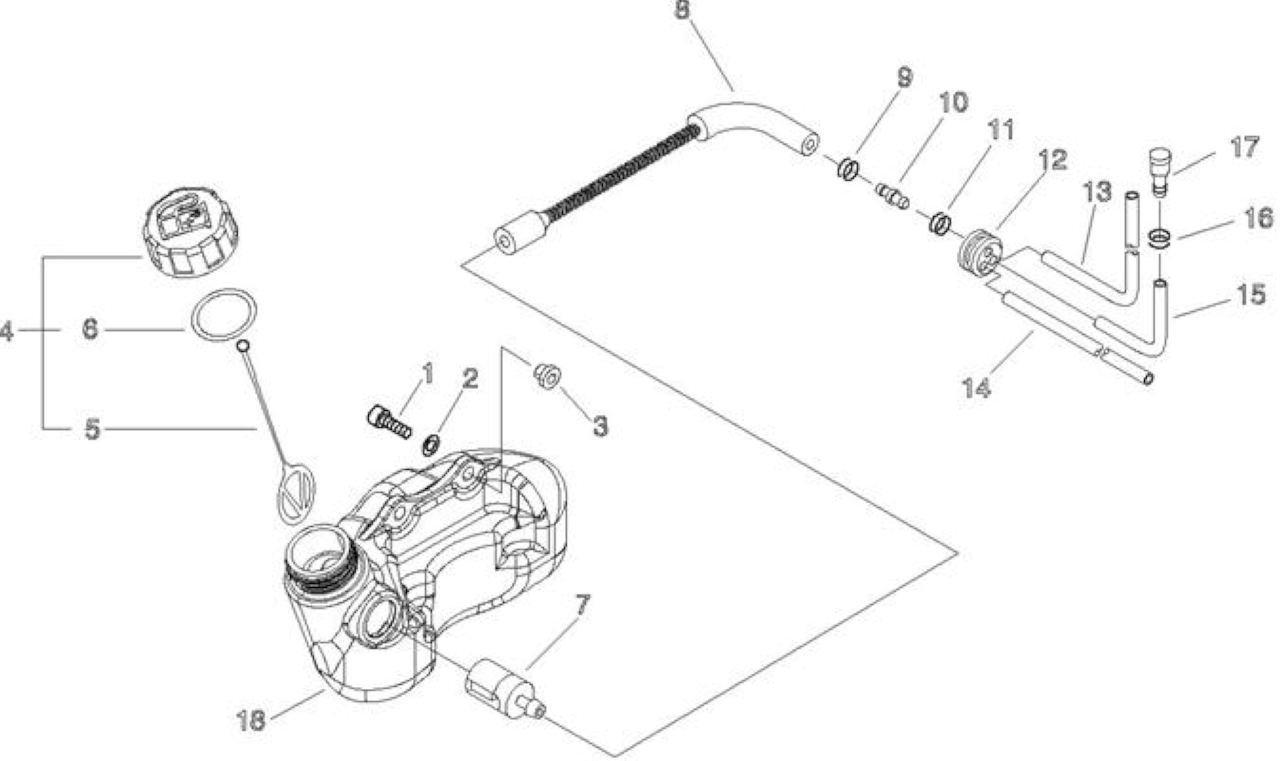

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR9111805020

BULLONE

3



2

ECR90060300005

RONDELLA PIANA M5

3



3

ECRV353000231

COLLARINO 5

3



18

ECRA350000590

SERBATOIO MISCELA

1



4

ECRP021012210

*VEDI ECRP021012211 *

1



5

ECRA365000060

MISCELATORE

1



6

ECR13101655830

*VEDI ECRV107000190 *

1



7

ECR13120507320

*VEDI ECR13120507321 *

1



8

ECR13201212360

*VEDI ECR13201212361 *

1

SOSTITUITO DA

8

ECR13201212361

*VEDI ECR13201212362 *

1

ECR13201212361

9

ECR13201326630

*VEDI ECRV490001230 *

1



10

ECRV186000140

*VEDI ECRV186000510 *

1

SOSTITUITO DA

11

ECR13201309820

*VEDI ECRV490001240 *

1



12

ECR13211555930

*VEDI ECR13211555931 *

1



13

ECR13011054430

*VEDI ECR13011054431 *

1



14

ECR13201040830

TUBO MISCELA

1



15

ECRV471001880

*VEDI ECRV471001881 *

1



16

ECR43741119830

FERMO

1



17

ECRA356000030

*VEDI ECRA356000031 *

1
