Avviamento Bobina, Volano Carburatore

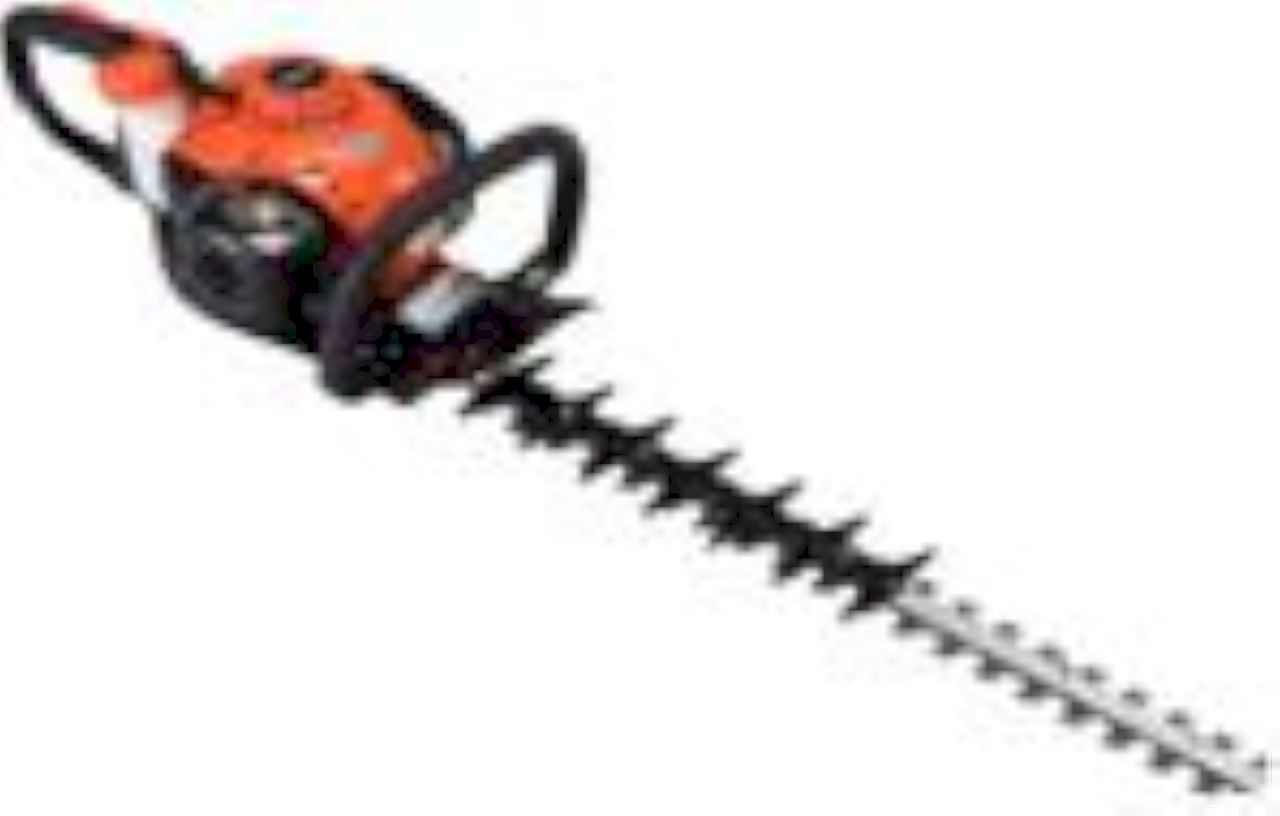

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,57 (0,77)
PESO	5,1
SERBATOIO MIX	370
LUNGHEZZA LAMA	680

Cilindro, Pistone, Carter motore

Filtro aria Frizione Impugnature Lame Marmitta

Scatola ingranaggi Serbatoio

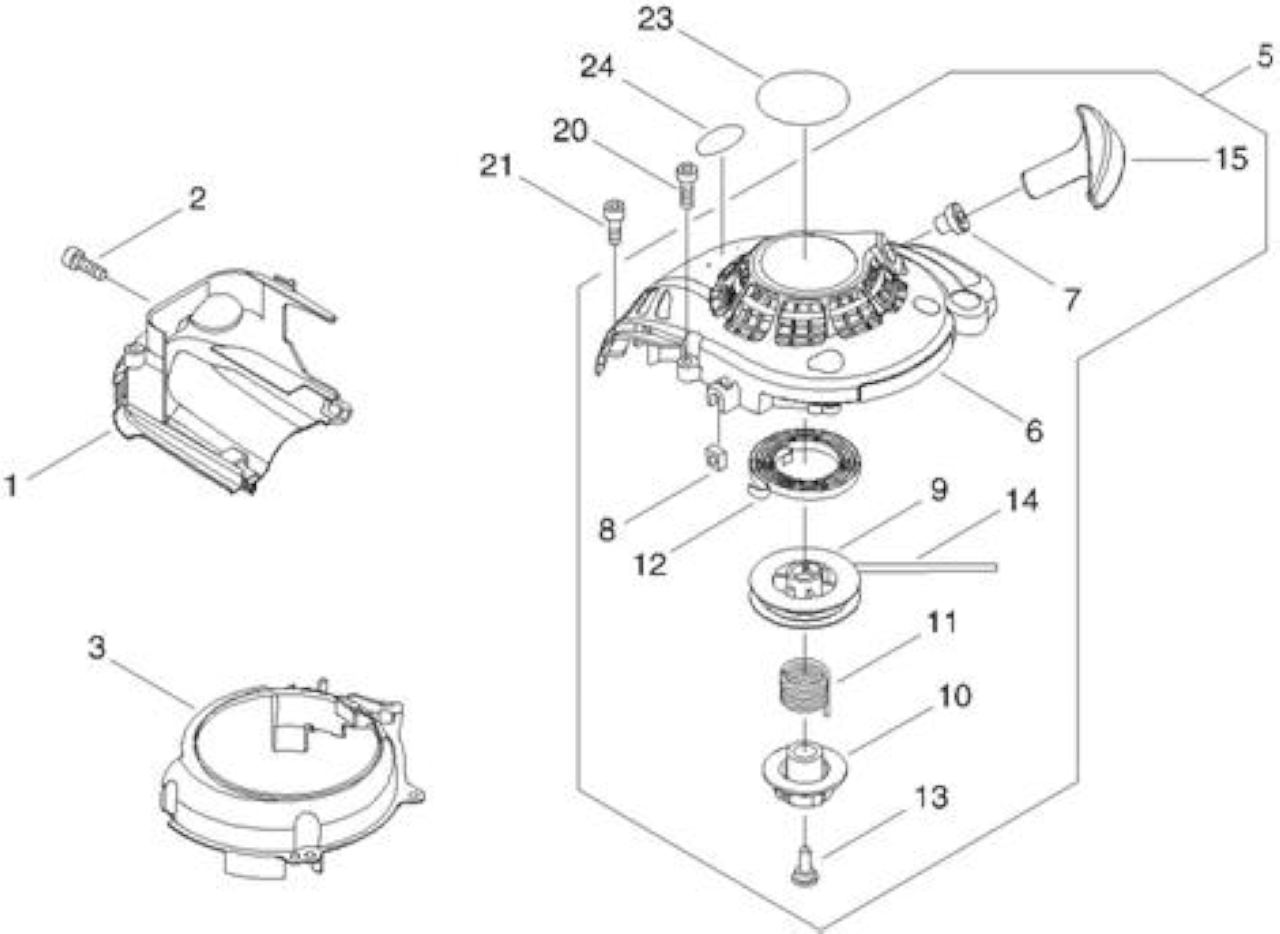

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA160002940	COPERCHIO CILINDRO	1
2	ECRV805000150	BULLONE TORX 5	1
3	ECRA172002610	CARTER VENTOLA	1
5	ECRA051002372	* VEDI ECRA051002373 *	1
6	ECRP022036940	CARTER AVVIAMENTO	1
7	ECR17722742030	*VEDI ECRP022045770 *	1
8	ECR90056500005	DADO N.5	1
9	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
10	ECRA525000010	*VEDI ECRP022037310 *	1
11	ECRP022008270	MOLLA DI RITORNO	1
12	ECR17722042030	* VEDI ECRP022019680 *	1
13	ECR17723661830	*VEDI ECRV253000310 *	1
15	ECR17722844330	IMPUGNATURA AVVIAMENTO	1
20	ECRV804000060	BULLONE, TORX 4	4
21	ECRV804000010	BULLONE TORX 4	1
23	ECRX502000890	ETICHETTA	1
24	ECRX543004320		1

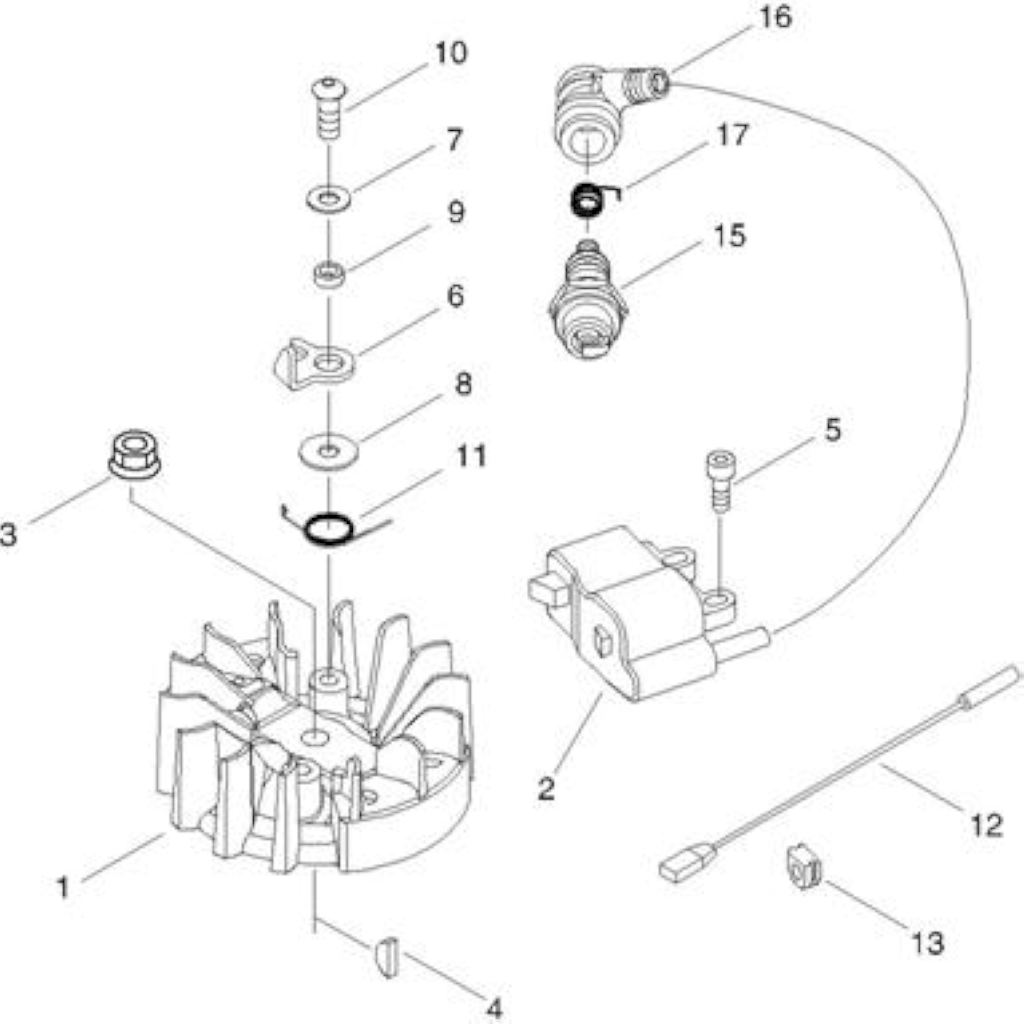

Rif. Articolo Descrizione Q.tà Nota

1	ECRA409001120	VOLANO	*T.I.20-689 1
2	ECRA411001490	MODULO ACCENSIONE		1
3	ECR9210506000			1
4	ECR10014212330	CHIAVELLA ALBERO MOTORE		1
5	ECRV804000060	BULLONE, TORX 4		2
6	ECRA514000260	GANCIO AVVIAMENTO		2
7	ECR90060300005	RONDELLA PIANA M5		2
8	ECR13191103460	DISTANZIATORE		2
9	ECR17807010860	SPESSORE		2
10	ECRV203000080	BULLONE 5		2
11	ECRV452001370	MOLLA DI TORSIONE		2
12	ECRV485001220	CAVO MASSA		1
13	ECRV135000150			1
16	ECRA427000013	CAPPUCCIO CANDELA		1
17	ECRA426000010	MOLLA CAPPUCCIO CANDELA		1

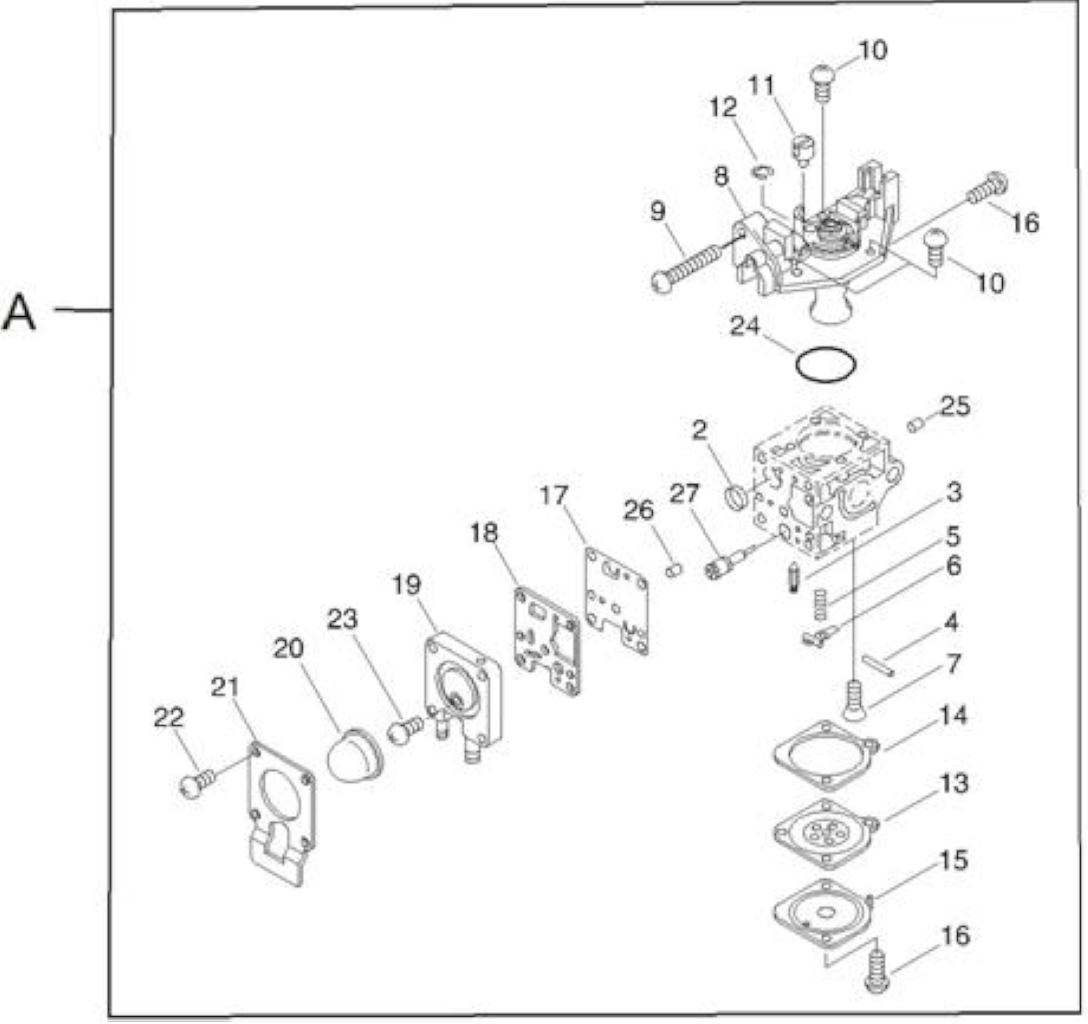

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001673	*VEDI ECRA021004740 *	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002050	VALVOLA ACCELERATORE	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005002200	POST	1
12	ECRP005000190	E-RING	1
13	ECRP005002230	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005002480	COPERCHIO MEMBRANA POMPANTE	1
20	ECRP005003110	PRIMER	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1

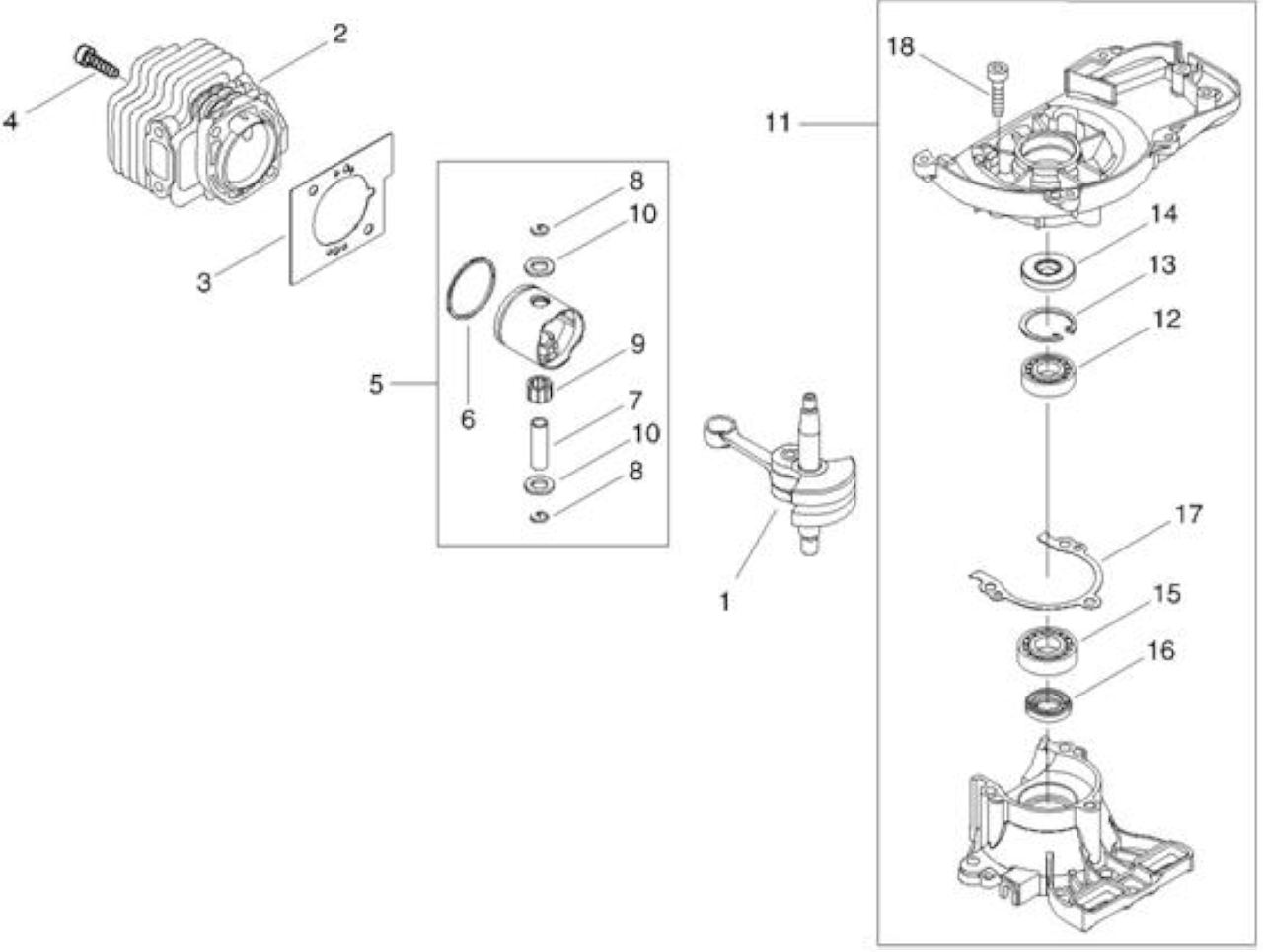

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011001360	ALBERO MOTORE	1
2	ECRA130001960	CILINDRO X HCR165ES/DH232ST/DH185ST HCS2810ES/HC2020R/HC2320/H CS3810ES	1
3	ECRV100000720	GUARNIZIONE CILINDRO	1
4	ECRV805000210	BULLONE TORX 5X20	2
5	ECRP021037930	KIT PISTONE X HCR165ES/DH232ST/320S HCS2810ES/HCS3810ES	1
6	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
7	ECRV606000020	SPINOTTO PISTONE	1
8	ECR10001504630	FERMO SPINOTTO	2
9	ECR10011305930	CUSCINETTO A RULLI	1
10	ECR10001408960	DISTANZIALE SPINOTTO	2
11	ECRP021046110	*VEDI ECRP021046111 *	1
12	ECR90081036000	CUSCINETTO	1
13	ECR90070200026	FERMO CR26	1
14	ECR10021361830	PARAOLIO 10*26*5	1
15	ECR90081036000	CUSCINETTO	1
16	ECR10021261830	PARAOLIO	1
17	ECRV102000240	GUARNIZIONE CARTER MOTORE	1

18 ECRV805000220 BULLONE TORX 5 -NERO- 3

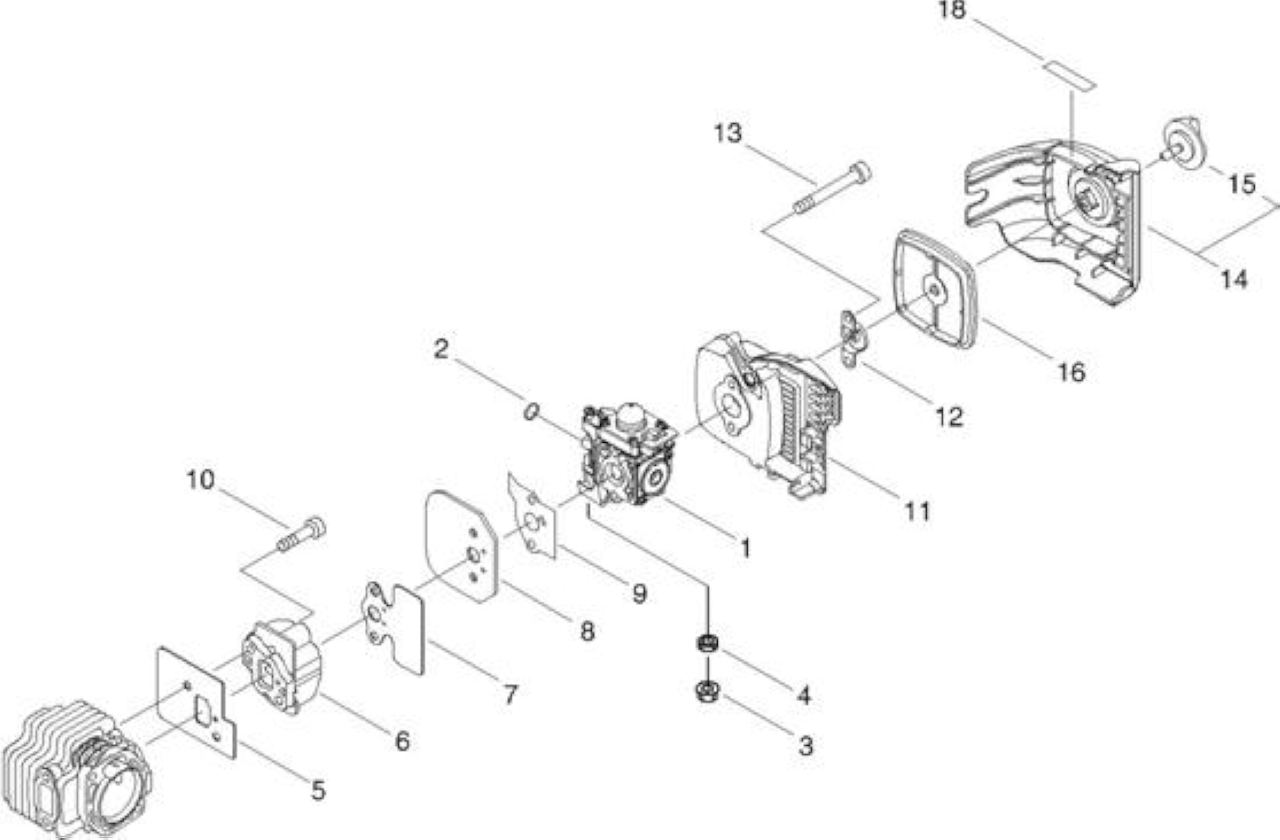

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021001673	*VEDI ECRA021004740 *	1
2	ECRV490001100	CLIP	1
3	ECR90051500006	DADO FLANGIATO M6	1
4	ECR90050200006	DADO 3N06	1
5	ECRV103001401	*VEDI ECRV103002030 *	1
6	ECRA200000940	*VEDI ECRA200000941 *	1
7	ECRV103001730	GUARNIZIONE ISOL-CARBURATORE	1
8	ECRA209000610	PIASTRA ISOLATORE	1
9	ECRV103001740	GUARNIZIONE ISOLATORE	1
10	ECRV805000170	BULLONE TORX 5 -SILVER-	2
11	ECRP021046090	*VEDI ECRP021046091 *	1
12	ECRA244000070	PIASTRINA	1
13	ECRV805000100	BOLT, TORX 5	2
14	ECRP021046100	COPERCHIO FILTRO ARIA COMPL.	1
15	ECRV299000410	POMELLO	1
16	ECRA226001410	FILTRO ARIA	1
18	ECR89033252730	ETICHETTA	1

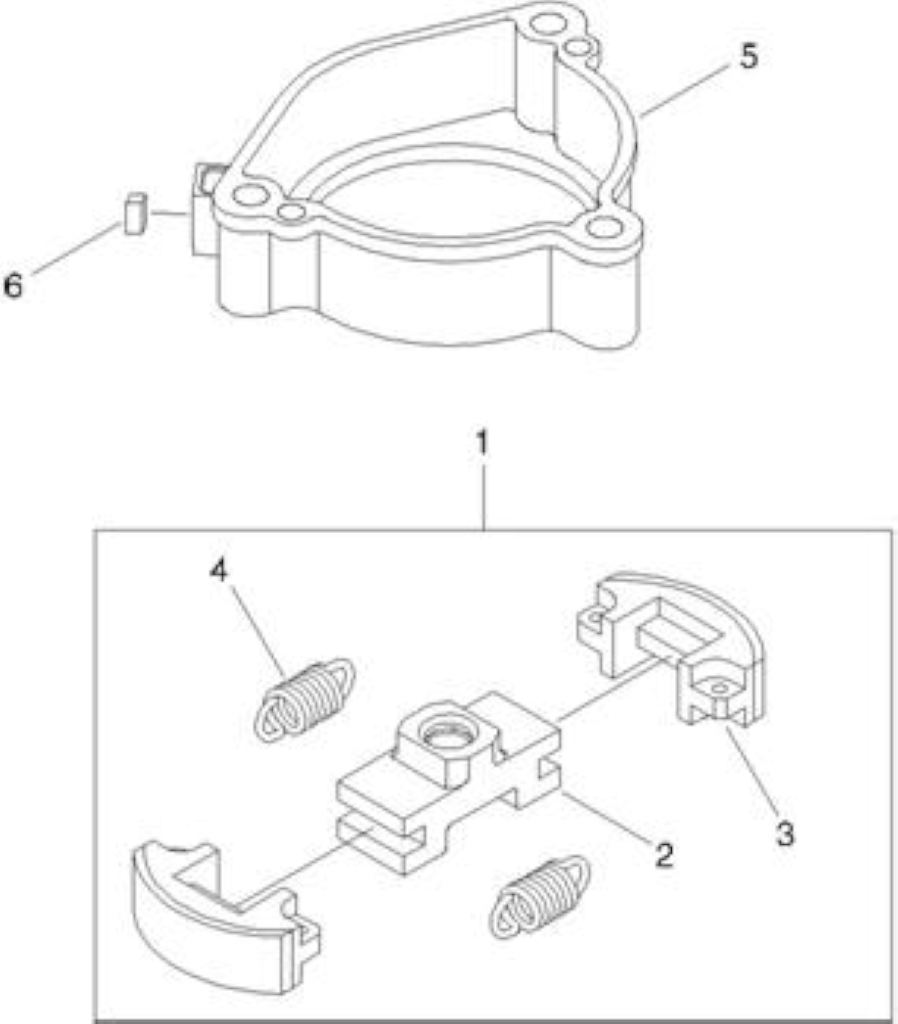

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA056000750	FRIZIONE COMPLETA	1
2	ECRA552000400	CENTRO FRIZIONE	1
3	ECRP021046120	SET MASSE FRIZIONE	1
4	ECRA566000000	MOLLA FRIZIONE	2
5	ECRA570000320	CARTER FRIZIONE	1
6	ECR90056500005	DADO N.5	1

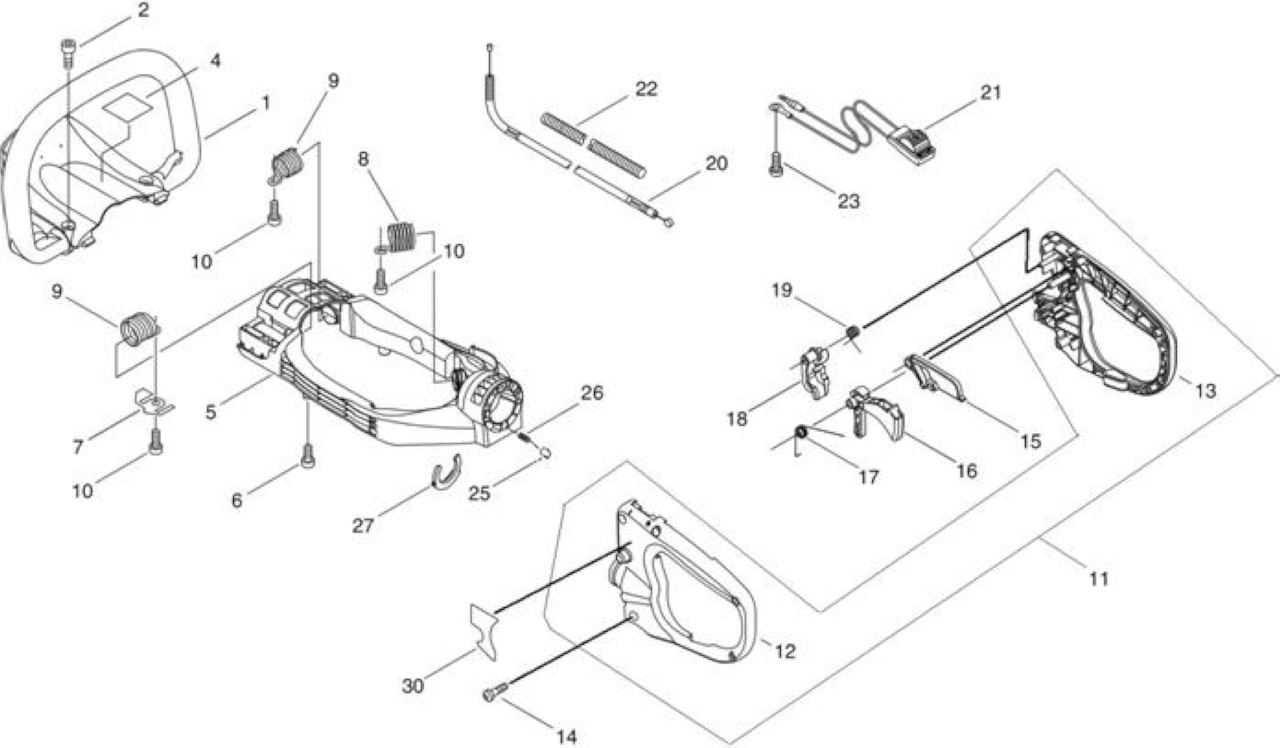

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC400000480	IMPUGNATURA ANTERIORE	1
2	ECRV805000010	BULLONE TORX 5	2
4	ECRX505002030	ETICHETTA	1
5	ECRC600001590	TELAIO IMPUGNATURA	1
6	ECRV805000240	BULLONE TORX 5X12	2
7	ECRV150003890	PIASTRINA	1
8	ECRV450001910	MOLLA AMMORTIZZATORE	2
9	ECRV450001920	MOLLA AMMORTIZZATORE	2
10	ECRV805000150	BULLONE TORX 5	4
11	ECRP021046150	SET IMPUGNATURA POSTERIORE	1
12	ECRP021046140	SEMI IMPUGNATURA POST.SX	1
13	ECRC410001350	SEMI IMPUGNATURA POST.DX	1
14	ECRV804000010	BULLONE TORX 4	5
15	ECRC460000090	FERMO ACCELERATORE	1
16	ECRC450000250	GRILLETTO ACCELERATORE	1
17	ECRV452000300	MOLLA FERMO ACCELERATORE	1
18	ECRC427000020	FERMO IMPUGNATURA	1
19	ECRV452000310	MOLLA FERMO ACCELERATORE	1
20	ECRV430004700	*VEDI ECRV043001040 *	1
21	ECRP021046160	INTERRUTTORE COMPLETO	1
22	ECR17812743130	TUBETTO	1
23	ECRV804000040	BOLT, TORX 4	1
25	ECR60561113360	SPINOTTO	1
26	ECRV450000630	MOLLA DI COMPRESSIONE	1
27	ECRC423000980	FERMO IMPUGNATURA	1
30	ECRX532000740	ETICHETTA	1

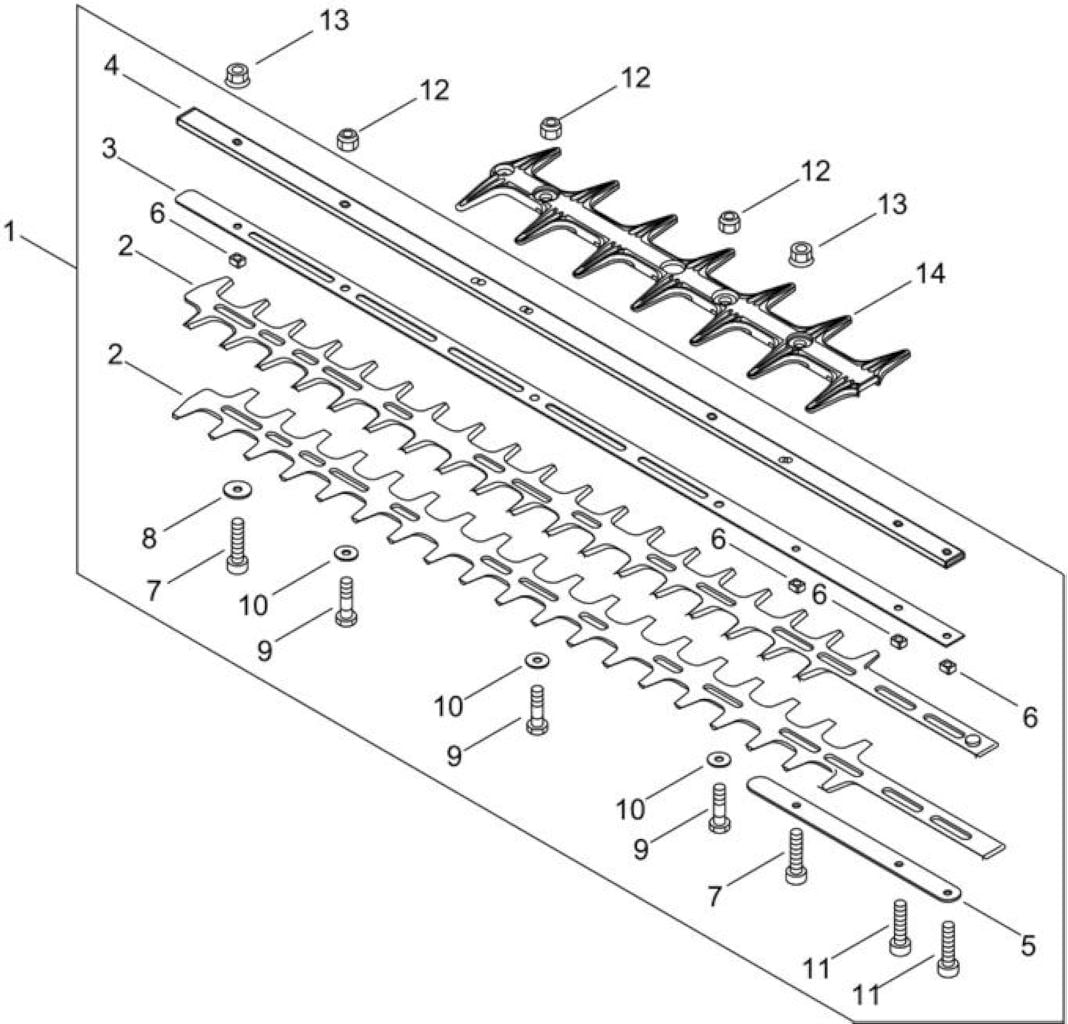

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100002710		1
2	ECRX412000640	LAMA X HCR165ES	2
3	ECRX425000840	SUPPORTO LAME	1
4	ECRX425000900	GUIDA LAMA	1
5	ECRV150001800	PIASTRA	1
6	ECRV353000250	COLLARINO 5	4
7	ECRV805000170	BULLONE TORX 5 -SILVER-	2
8	ECR17721421860	RONDELLA	1
9	ECRV204000510	BULLONE	3
10	ECRV304000240	RONDELLA	3
11	ECRV805000220	BULLONE TORX 5 -NERO-	2
12	ECR43302206460	DADO LAMA *T.I.12-494	3
13	ECR9210805000	DADO	2
14	ECRX431000210	GUIDA LAMA IN PLASTICA	1

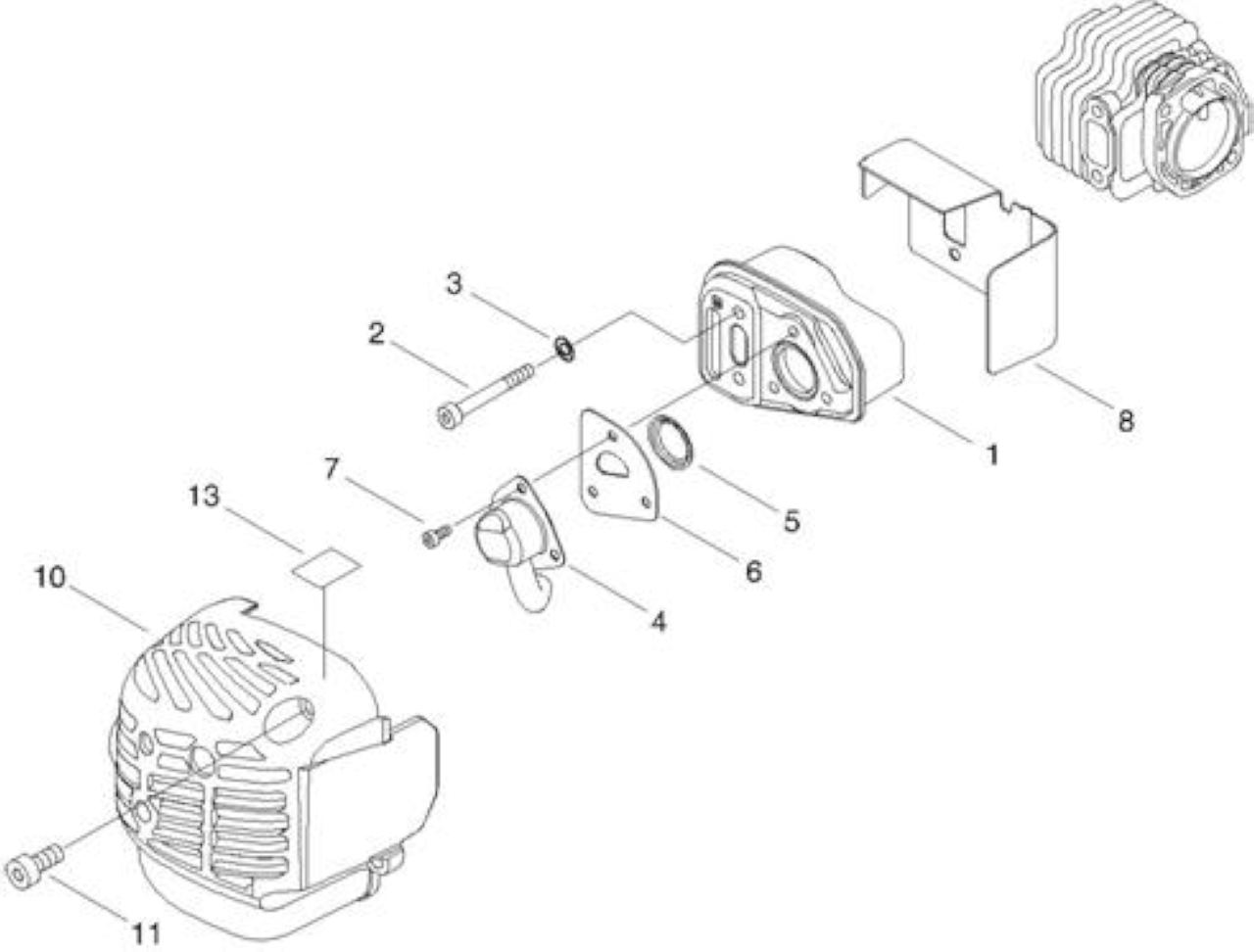

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA300001860	MARMITTA	1
2	ECRV805000190	BOLT, TORX 5	2
3	ECR90060300005	RONDELLA PIANA M5	2
4	ECRA313001990	GUIDA SCARICO	1
5	ECRA310000470	SCHERMO	1
6	ECRV104002180	GUARNIZIONE SCARICO	1
7	ECRV804000030	BULLONE 4X8	3
8	ECRV104002190	GUARNIZIONE SCARICO	1
10	ECRA320001120	COPRI MARMITTA	1
11	ECRV805000320		2
13	ECRX505002310	ETICHETTA	1

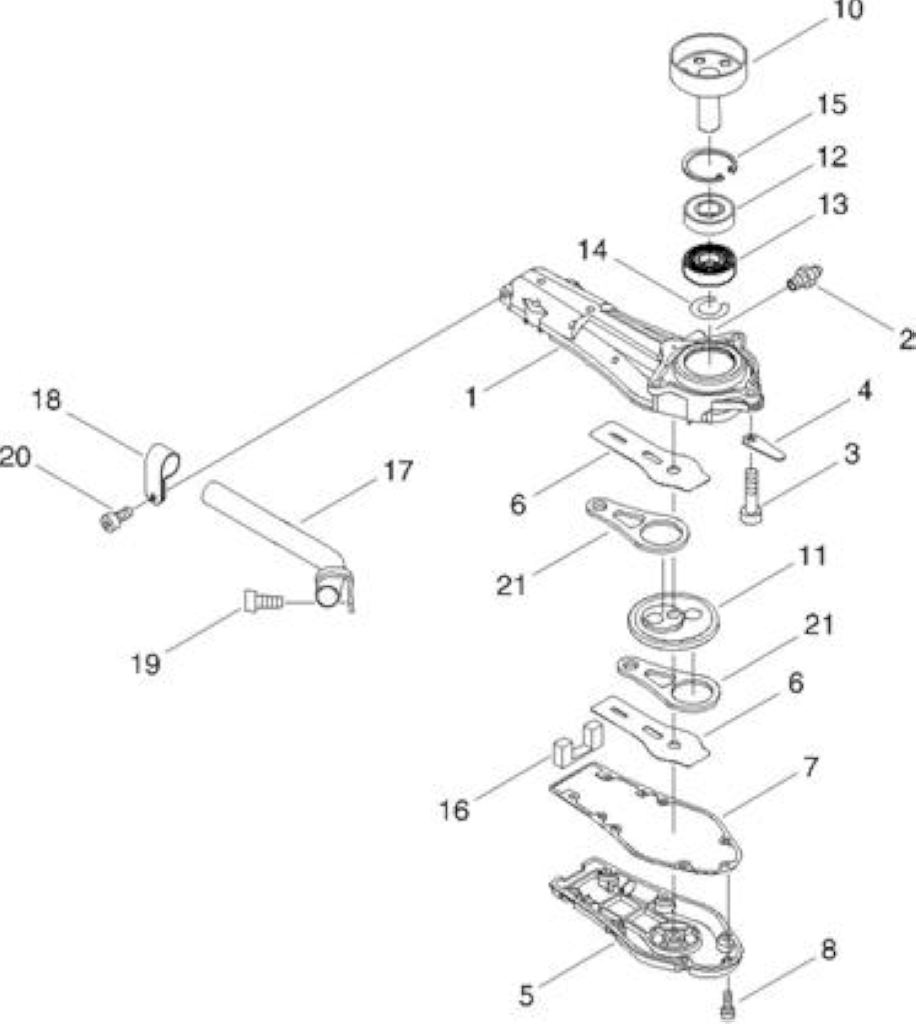

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021013070	SCATOLA INGRANAGGI	1
2	ECR88011010860	UGELLO GRASSO	1
3	ECRV806000140		3
4	ECRC628000160	PIASTRINA	1
5	ECRC539000020	*VEDI ECRC539000021 *	1
6	ECRV150001810	PIASTRA	2
7	ECRV110000060	GUARNIZIONE SCATOLA INGRANAGGI	1
8	ECRV804000060	BULLONE, TORX 4	6
10	ECRA556001630	CAMPANA FRIZIONE	1
11	ECRV650000300	INGRANAGGIO LAME	1
12	ECR90081206202	CUSCINETTO BB6202	1
13	ECR90081036202	CUSCINETTO BB6202	1
14	ECR90070100014	FERMO CS14	1
15	ECR90070200035	FERMO CR35	1
16	ECRV541000140	FELTRINO	1
17	ECRA313002000		1
18	ECRA319000510		1
19	ECRV805000130	BULLONE, TORX 5	1
20	ECRV804000040	BOLT, TORX 4	1
21	ECRC532000170	BIELLA BARRA-FALCIANTE	2

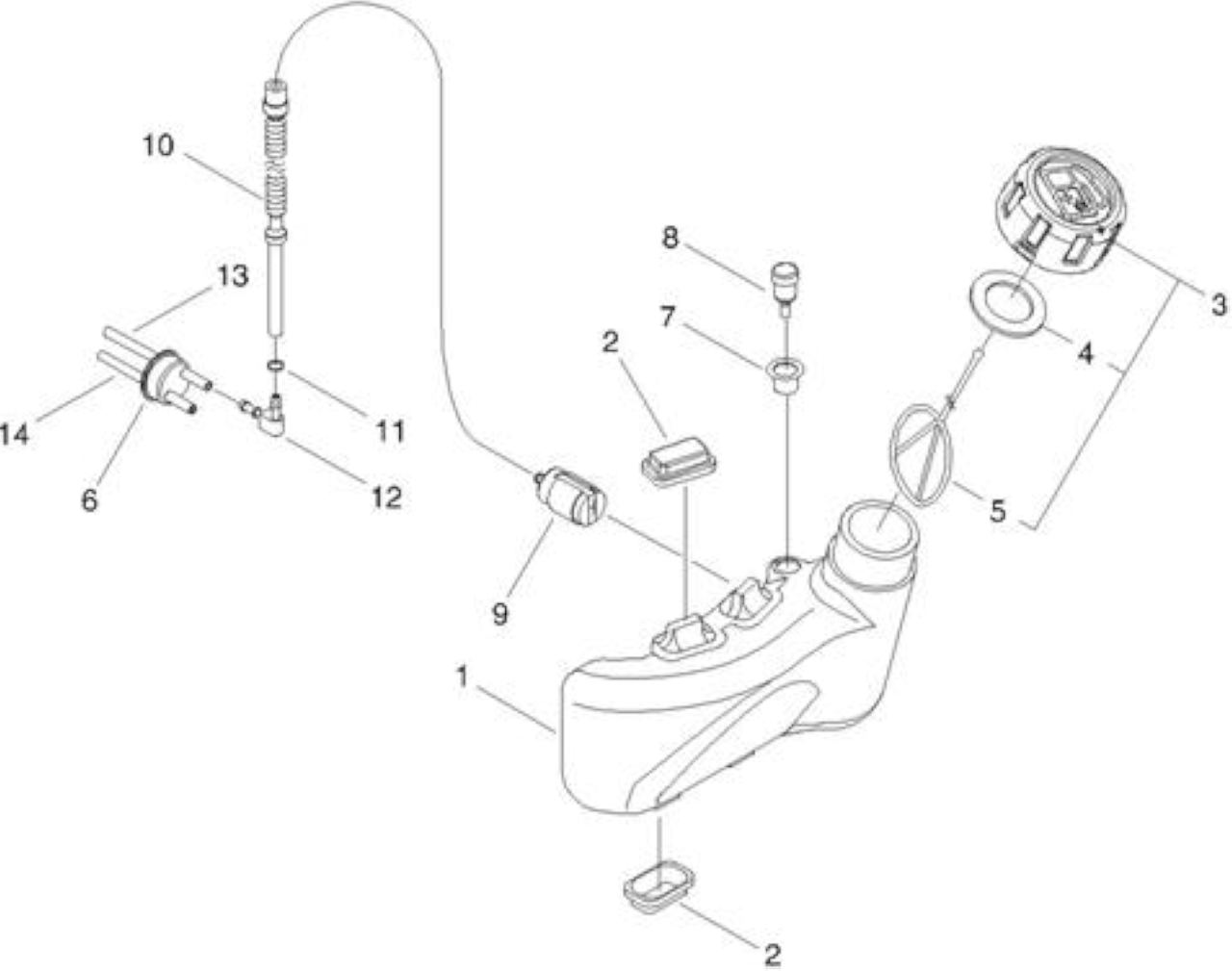

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350001880	SERBATOIO MISCELA	1
2	ECRV420004490	AMMORTIZZATORE SERBATOIO	4
3	ECRP021046080	*VEDI ECRP021046081 *	1
4	ECR13101655830	*VEDI ECRV107000190 *	1
5	ECRA365000060	MISCELATORE	1
6	ECR13211544330	*VEDI ECR13211544331 *	1
7	ECRV137000000	*VEDI ECRV1370000001 *	1
8	ECRA356000031	VALVOLA SFIATO	1
9	ECR13120507321	FILTRO PESCANTE MISCELA	1
10	ECRV471003510	*VEDI ECRV471003511 *	1
11	ECRV490000500	MORSETTO	1
12	ECRV186000270	RACCORDO TUBO MISCELA	1
13	ECRV471003500	*VEDI ECRV471003501 *	1
14	ECR13201049730	TUBO MISCELA ESTERNO	1
