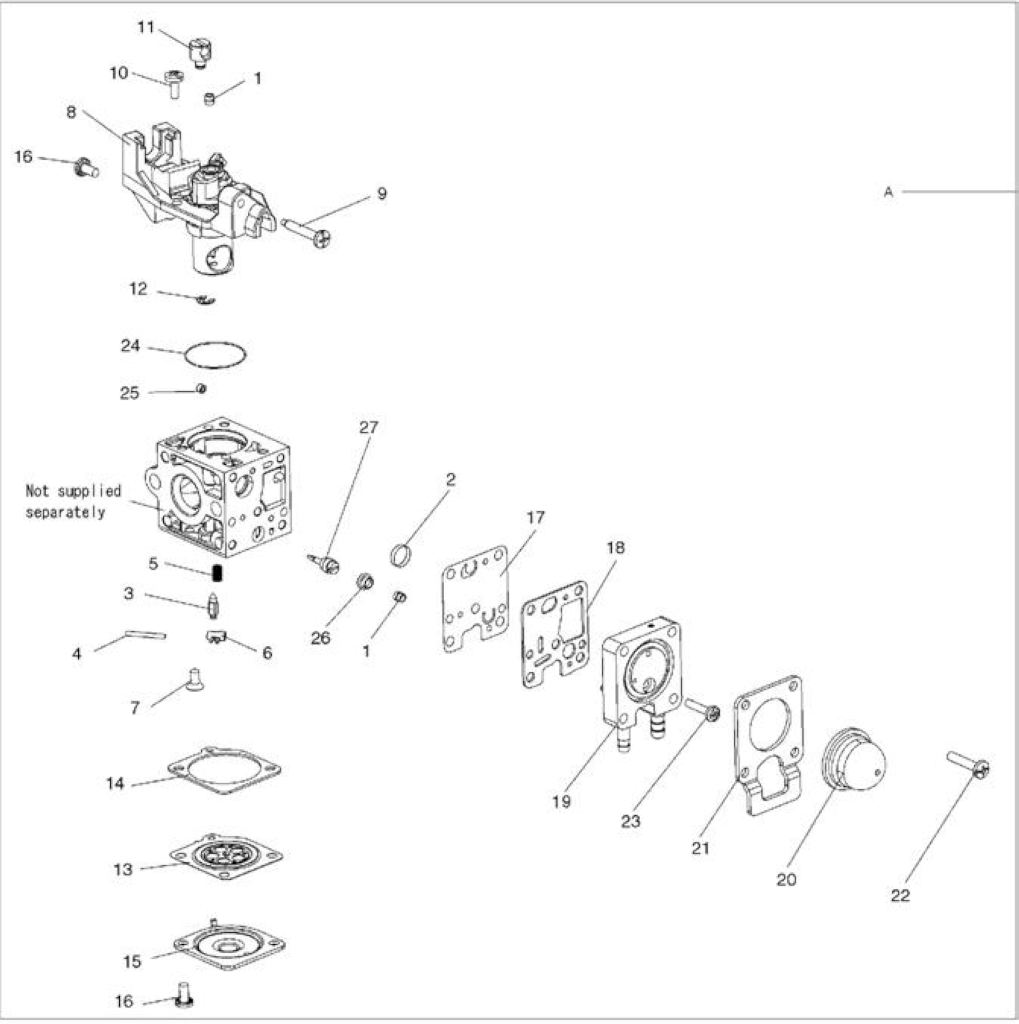

Carburatore

Filtro aria, Marmitta Impugnatura


Lame

Motore, Campana frizione Scatola ingranaggi Serbatoio miscela Volano, Avviamento





Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1



1

ECRA259000010

*VEDI ECRP005001270 *

2



2

ECRP005000010

ANELLO

1



3

ECR12533708260

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005000940

MOLLA

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005002050

VALVOLA ACCELERATORE

1



9

ECRP005000100

VITE

1



10

ECR12534413931

VITE CARBURATORE

3



11

ECRP005001240

*VEDI ECRP005002090 *

1



12

ECRP005000190

E-RING

1



13

ECRP005001780

MEMBRANA C/DISCO

1



14

ECRP005000200

GUARNIZIONE

1



15

ECR12534252130

COPERCHIO MEMBRANA

1



16

ECR12534452130

VITE

3



17

ECRP005000510

MEMBRANA POMPANTE

1



18

ECRP005000520

GUARNIZIONE POMPANTE

1



19

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



20

ECR12538146730

*VEDI ECR12538108660 *

1



21

ECRP005000250

COPERCHIO

1



22

ECRP005001900

SCREW

4



23

ECRP005000270

VITE

1



24

ECRP005000280

O-RING

1



25

ECRP005001000

RULLINO

1



26

ECRP005001250

TAPPO

1



27

ECRP005001260

VITE REGOLAZIONE

1

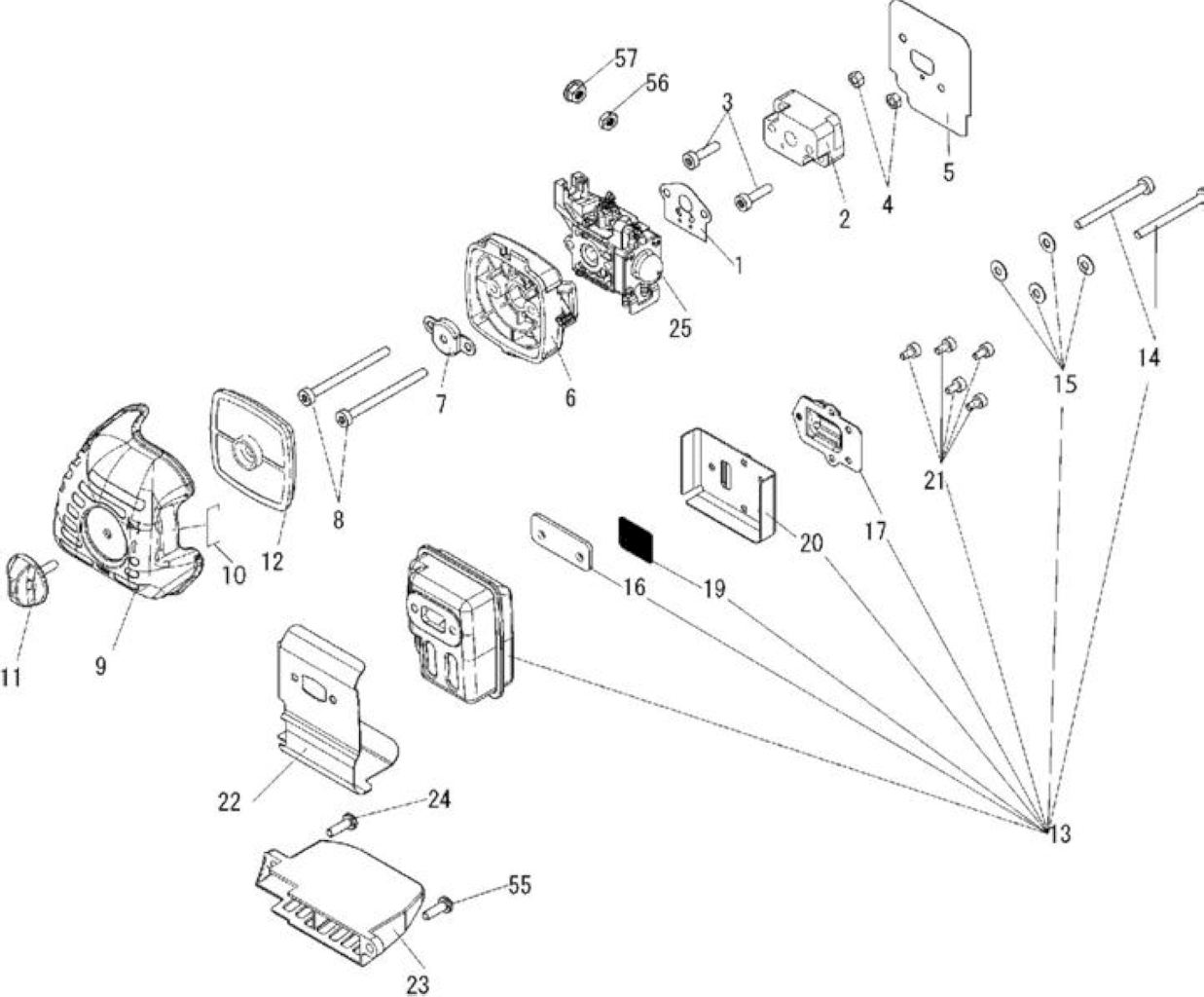

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRV103000480

*VEDI ECRV103001500 *

1



2

ECR13001744331

*VEDI ECRP021015350 *

1



3

ECRV805000160

BULLONE TORX 5

2



4

ECR90050000005

DADO N05

2



5

ECRV103000490

*VEDI ECRV103001360 *

1



6

ECRP021012870

CORPO FILTRO ARIA

1



7

ECR12901152730

PIASTRINA

1



8

ECRV805000100

BOLT, TORX 5

2



9

ECRA232000480

COPERCHIO FILTRO ARIA

1



10

ECR89033252730

ETICHETTA

1



11

ECRV299000250

POMELLO

1



12

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



13

ECRP021015580

*VEDI ECRP021016650 *

1



14

ECRV805000190

BOLT, TORX 5

2



15

ECRV347000000

WASHER,CONICAL

4



16

ECRV150000371

PIASTRINA

1



17

ECRA313000600

GUIDA SCARICO

1



19

ECR14586240630

RETINA MARMITTA

1



20

ECRV104000360

*VEDI ECRV104000361 *

1



21

ECRV804000080

*VEDI ECRV8040000030 *

5



22

ECRV104000850

GUARNIZIONE SCARICO

1



23

ECRA320000480

COPRI MARMITTA

1



24

ECRV805000000

BULLONE TORX 5

1



25

ECRA021001690

*VEDI ECRA021001691 *

*T.I.09-395

1



55

ECRV805000150

BULLONE TORX 5

1



56

ECR90050200006

DADO 3N06

1



57

ECR90051500006

DADO FLANGIATO M6

1

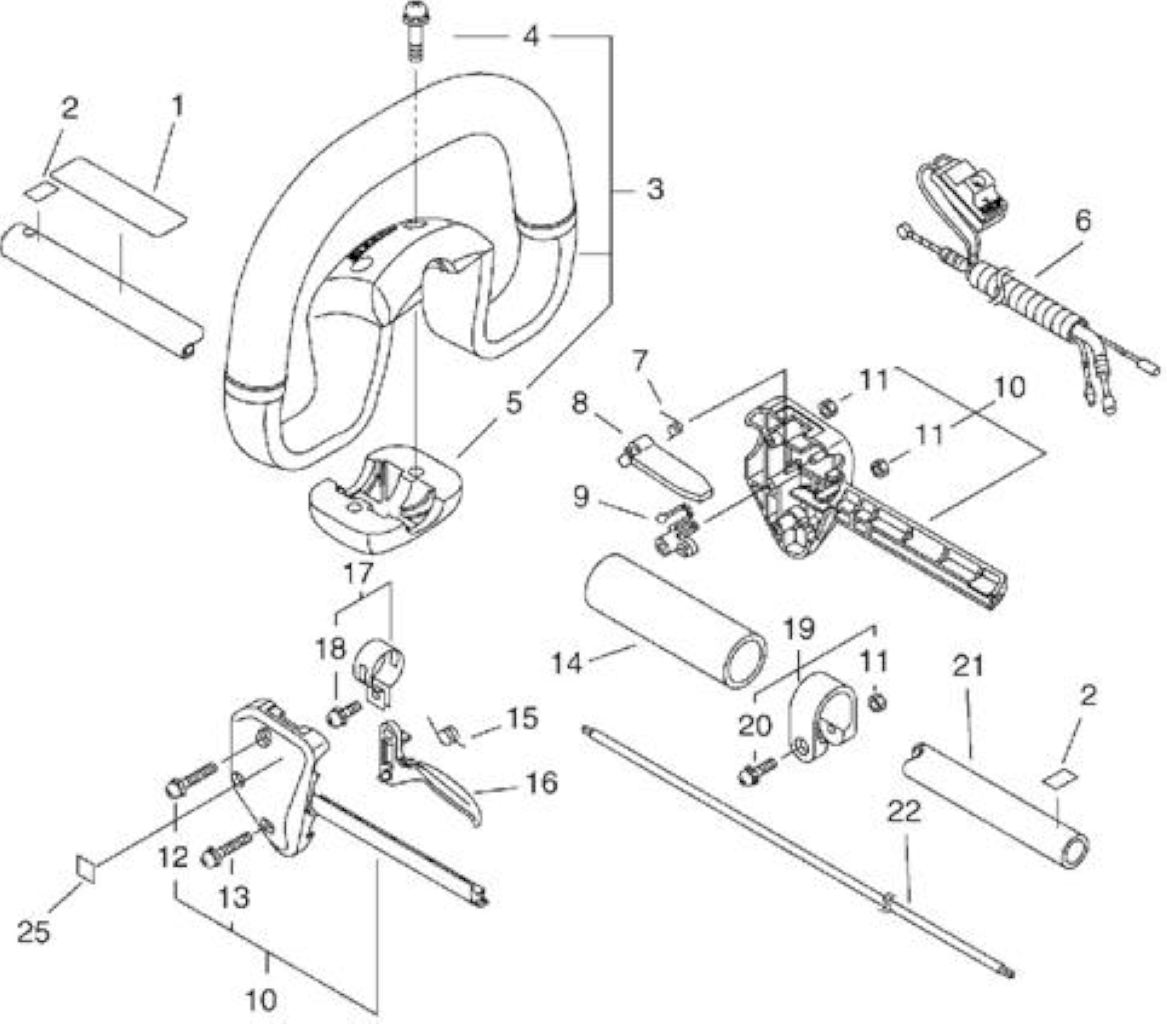

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR89061712361

LABEL, CAUTION

1



2

ECR89015204930

ETICHETTA

2



3

ECRP021008322

IMPUGNATURA SX COMPL.

1



4

ECR90024205040

VITE SR 5X40

2



5

ECRC423000190

FERMO IMPUGNATURA

1



6

ECRV043000310

CAVO ACCELERATORE COMPLETO

1



7

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



8

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



9

ECR17801252730

FERMO ACCELERATORE

1



10

ECR17800352130

SET IMPUGNATURA DX

1



11

ECR90050000005

DADO N05

2



12

ECR90024205035

VITE SR 5X35

1



13

ECR90024205025

VITE SR 5X25

1



14

ECR35121352130

*VEDI ECRC403000140 *

1



15

ECR17804342230

MOLLA DI RITORNO

1



16

ECR17801052130

GRILLETTO ACCELERATORE

*T.I.03-128

1



17

ECR30120029430

FERMO IMPUGNATURA 26MM

1



18

ECR90024205014

VITE SR 5X14

1



19

ECRP021014550

FASCETTA

1



11

ECR90050000005

DADO N05

1



20

ECR90024205028

VITE SR 5X28

1



21

ECRC050000350

TUBO TRASMISSIONE

1



22

ECR61001321560

*VEDI ECRC506000370 *

1



25

ECR89015739130

*VEDI ECR89015739131 *

1

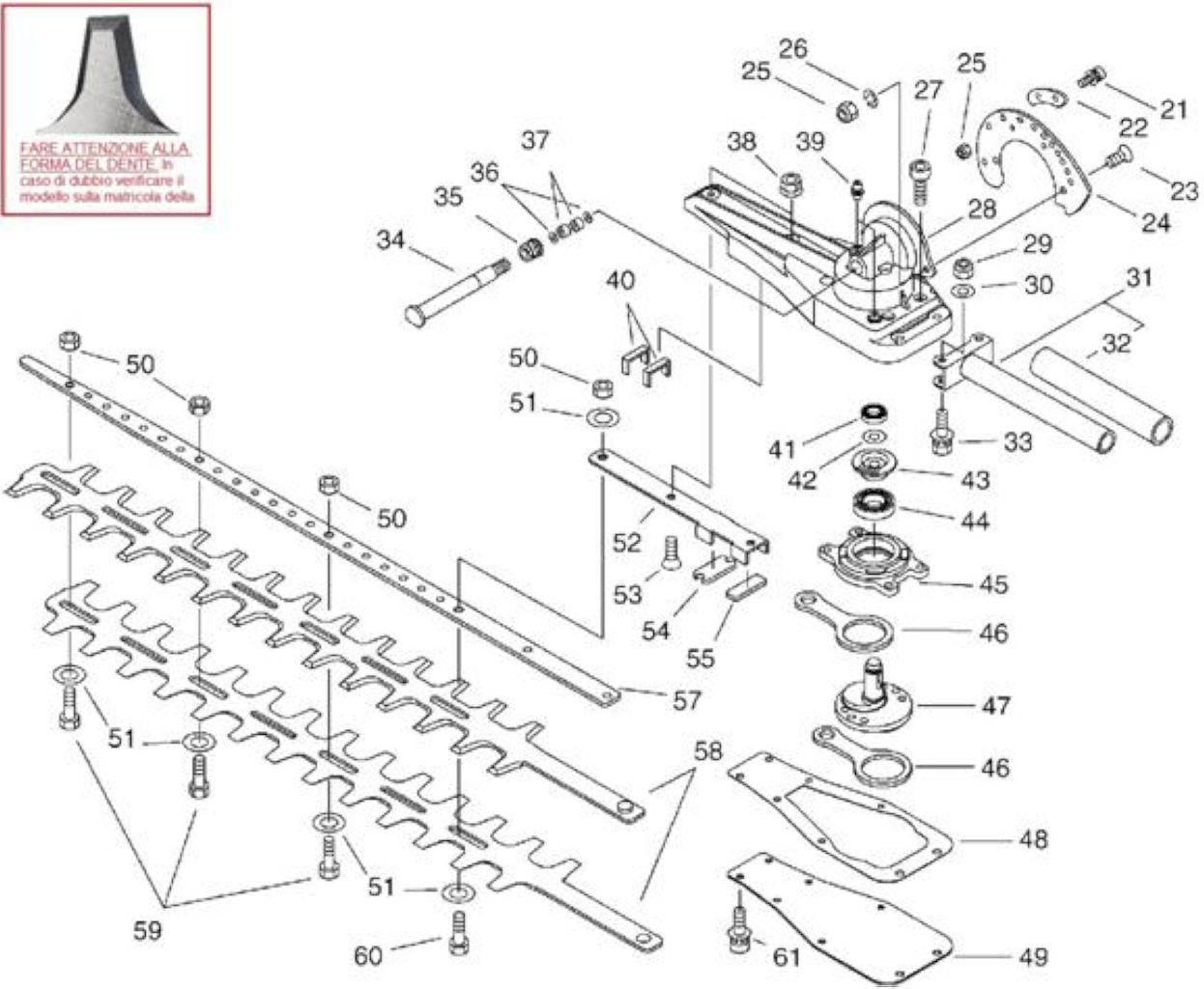

Rif.

Articolo

Descrizione

Q.tà

Nota

21

ECR90016204012

BULLONE BRUGOLA 4X12

2



22

ECRC629000020

FERMO

1



23

ECR90021204012

VITE SF 4X12

2



24

ECRC465000010

CREMAGLIERA

*T.I.06-335

1



25

ECR90056000004

DADO

4



26

ECR90060500004

RONDELLA APERTA M4

2



27

ECR90010505008

BULLONE BRUGOLA 5X08

4



28

ECRC531000302

CARTER BIELLA SUP.

1



29

ECR90056000005

DADO AUTOBLOCCANTE -05-

2



30

ECR90060000005

RONDELLA PIANA M5

2



31

ECR35130512360

IMPUGNATURA POSTERIORE

1



32

ECR35131512360

GOMMA IMPUGNATURA

1



33

ECR90014205028

BULLONE 5X28 C/RONDELLE

2



34

ECRC534000260

ALBERINO

1



35

ECRV651000250

INGRANAGGIO COPPIA CONICA D-23/D-17 *T.I.06-335

1



36

ECRV307000150

RONDELLA 10

2



37

ECRV555000040

CUSCINETTO

2



38

ECR90051600005

DADO FLANGIATO M5

2



39

ECR88011010860

UGELLO GRASSO

2



40

ECRV541000130

FELTRINO

2



41

ECR90085506900

CUSCINETTO BB6900

1



42

ECRV583000040

ANELLO

1



43

ECRV651000260

INGRANAGGIO LAME D-35

*T.I.06-335

1



44

ECR90080006001

CUSCINETTO BB6001

1



45

ECRC503000072

SUPPORTO CUSCINETTO

1



46

ECRC532000140

*VEDI ECRC532000120 *

2



47

ECRC533000041

ECCENTRICO

1



48

ECRV110000051

GUARNIZIONE CORPO TESTINA

1



49

ECRC539000010

CARTER BIELLA INF.

1



50

ECR43302206460

DADO LAMA

*T.I.12-494

4



51

ECR69911804560

RONDELLA BARRA

5



52

ECRC538000120

GUIDA LAMA

1



53

ECR90021205020

VITE SF 5X20

2



54

ECRC538000110

*VEDI ECRC538000111 *

1



55

ECRC538000100

*VEDI ECRC538000101 *

1



57

ECRX425000220

SUPPORTO LAME

1



58

ECRX411000350

LAMA X HCA2500/HCAS2200/HCA265ES

2



59

ECR69911504660

BULLONE 6

3



60

ECR69911507760

BULLONE BARRA FALCIANTE

1



61

ECR90016204014

BULLONE BRUGOLA 4X14

6

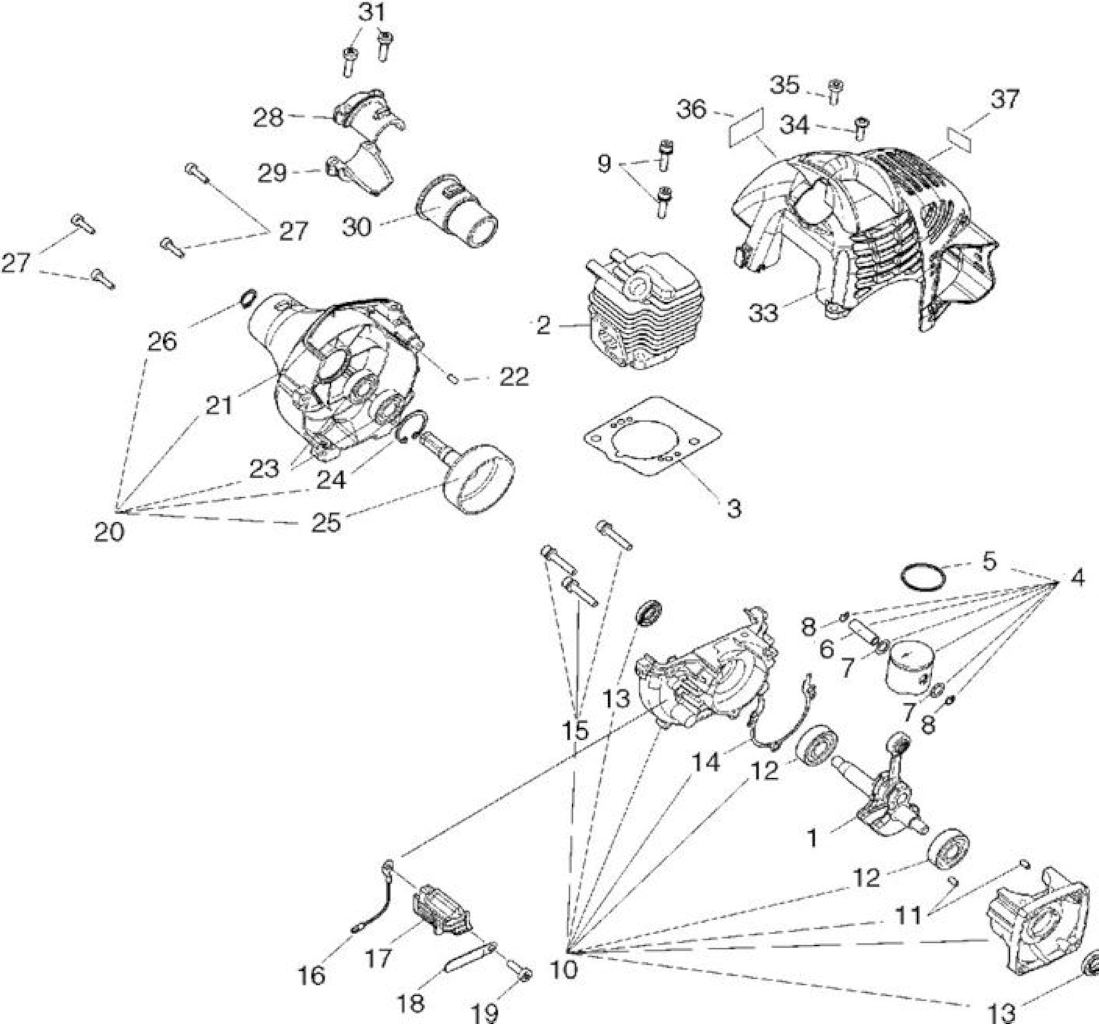

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA011000101

*VEDI ECRA011001410 *

1



2

ECRA130000540

CILINDRO                 *T.I.04-249

1



3

ECRV100000160

GUARNIZIONE CILINDRO

*T.I.04-249

1



4

ECRP021007712

KIT PISTONE

*T.I.04-249

1



5

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1



6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001411520

DISTANZIALE SPINOTTO

2



8

ECR10001504630

FERMO SPINOTTO

2



9

ECR90016205022

BULLONE BRUGOLA 5X22

2



10

ECR10020452132

*VEDI ECR10020452133 *

1



11

ECR10021503930

*VEDI ECR90033040080 *

2



12

ECR9403536201

CUSCINETTO BB6201/C3

2



13

ECR10021242031

PARAOLIO

2



14

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



15

ECR90016205028

BULLONE BRUGOLA 5X28

3



16

ECR16201427230

CAVO MASSA

1



17

ECRA127000160

PARAPOLVERE

1



18

ECR15911621231

FERMO FILO BOBINA

*T.I.17-626

1



19

ECRV805000150

BULLONE TORX 5

1



20

ECRP021015560

COVER,FAN ASSY

1



21

ECRA172000860

*VEDI ECRA172000861 *

1



22

ECRV622000020

SPINOTTO

2



23

ECR90080796001

*VEDI ECR9405106001 *

2



24

ECR90070200028

FERMO CR28

1



25

ECR17500548931

CAMPANA FRIZIONE

1



26

ECR90070100012

FERMO CS12

1



27

ECRV804000060

BULLONE, TORX 4

4



28

ECR61092227432

SUPPORTO SUPERIORE

1



29

ECR61092355230

SUPPORTO

1



30

ECR61091055230

AMMORTIZZATORE

1



31

ECRV805000160

BULLONE TORX 5

2



33

ECRA160001090

COPERCHIO CILINDRO

1



34

ECRV805000000

BULLONE TORX 5

1



35

ECRV805000150

BULLONE TORX 5

1



36

ECRX547001560

LABEL,ECHO

1



37

ECRX505002310

ETICHETTA

1

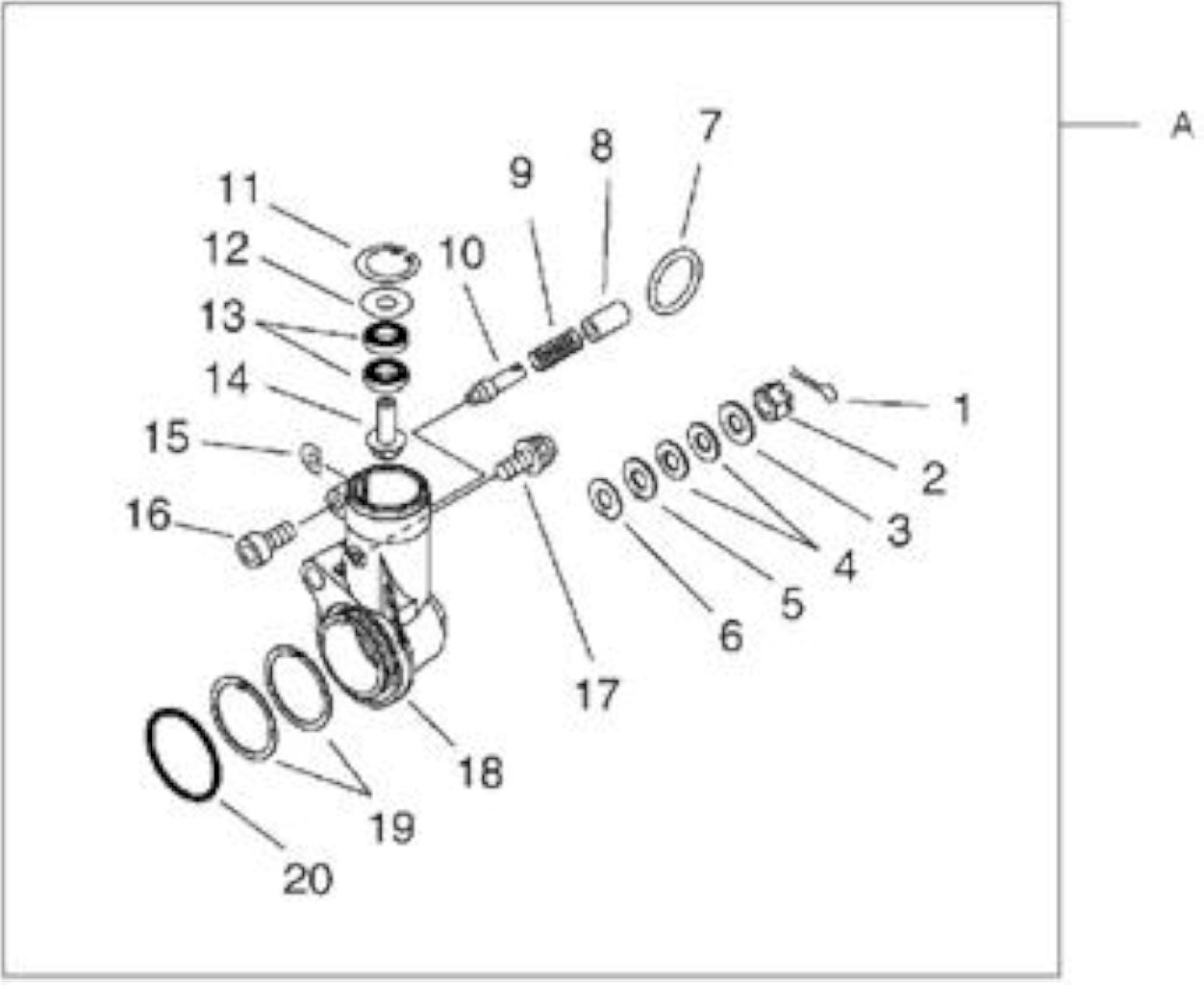

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRP021010520

SCATOLA INGRANAGGI COMPL.

1



1

ECR9300016180

COPPIGLIA

1



2

ECR90052900008

DADO CON FERMO

1



3

ECRV306000140

RONDELLA

1



4

ECRV347000010

RONDELLA

2



5

ECRV340000110

RONDELLA

1



6

ECRV110000040

GUARNIZIONE

1



7

ECRV583000050

ANELLO

1



8

ECRV355000310

COLLARINO 8

1



9

ECRV450000420

MOLLA DI COMPRESSIONE

1



10

ECRV642000020

SPINOTTO

1



11

ECR90070200022

FERMO CR22

1



12

ECRV583000060

ANELLO

1



13

ECR90085906900

CUSCINETTO BB6900

2



14

ECRV651000240

INGR.COPPIA CONICA D-12 QUADRO *T.I.06-335

1



15

ECRV340000170

SPESSORE

1



16

ECR90016205025

BULLONE BRUGOLA 5X25

1



17

ECR90024205012

VITE SR 5X12

1



18

ECRC531000292

*VEDI ECRC531000293 *

*T.I.06-335

1



19

ECRV340000120

SPESSORE

2



20

ECR90072400032

ANELLO GOMMA

1

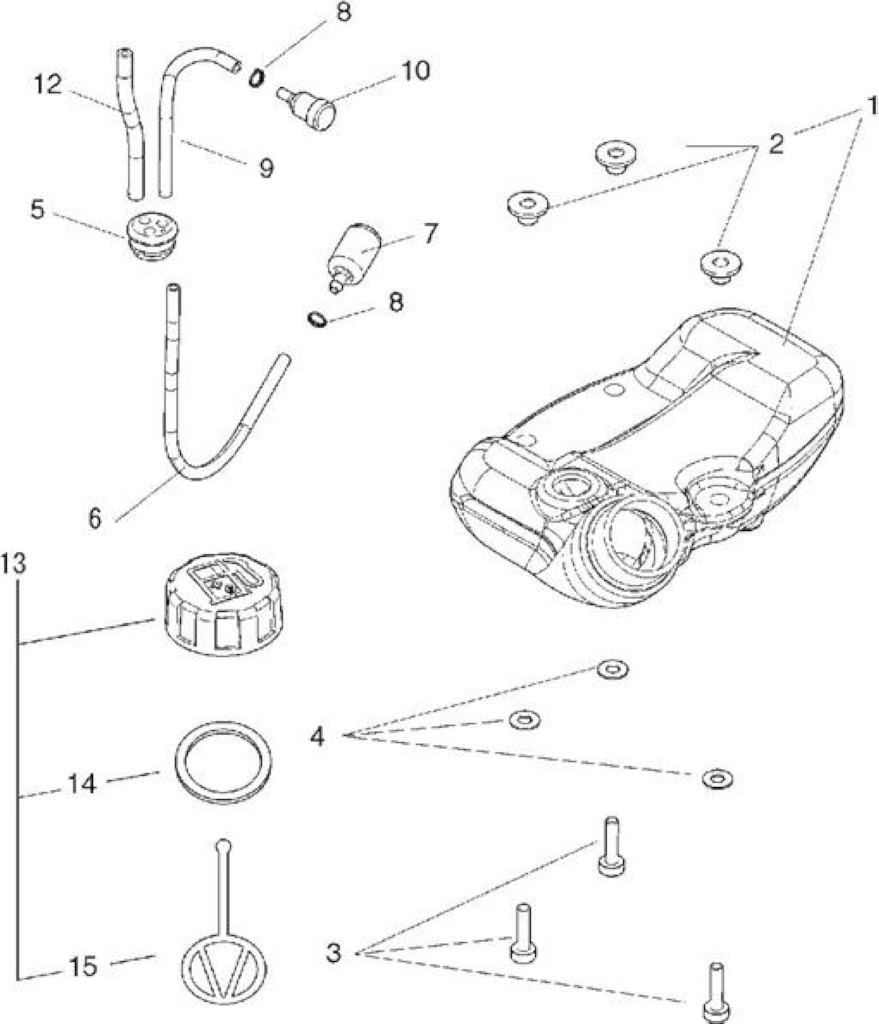

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350000830

*VEDI ECRA350000780 *

1

2

ECRV353000231

COLLARINO 5

3

3

ECRV805000160

BULLONE TORX 5

3

4

ECR90060300005

RONDELLA PIANA M5

3

5

ECRV137000030

*VEDI ECR13211546730 *

1

6

ECRV471001230

*VEDI ECRV471001231 *

1

7

ECR13120507320

*VEDI ECR13120507321 *

1

8

ECR13201309820

*VEDI ECRV490001240 *

2

9

ECRV471001210

*VEDI ECRV471001211 *

1

10

ECRA356000030

*VEDI ECRA356000031 *

1

12

ECR13201256030

TUBO MISCELA

1

13

ECRP021012210

*VEDI ECRP021012211 *

1

14

ECR13101655830

*VEDI ECRV107000190 *

1

15

ECRA365000060

MISCELATORE

1

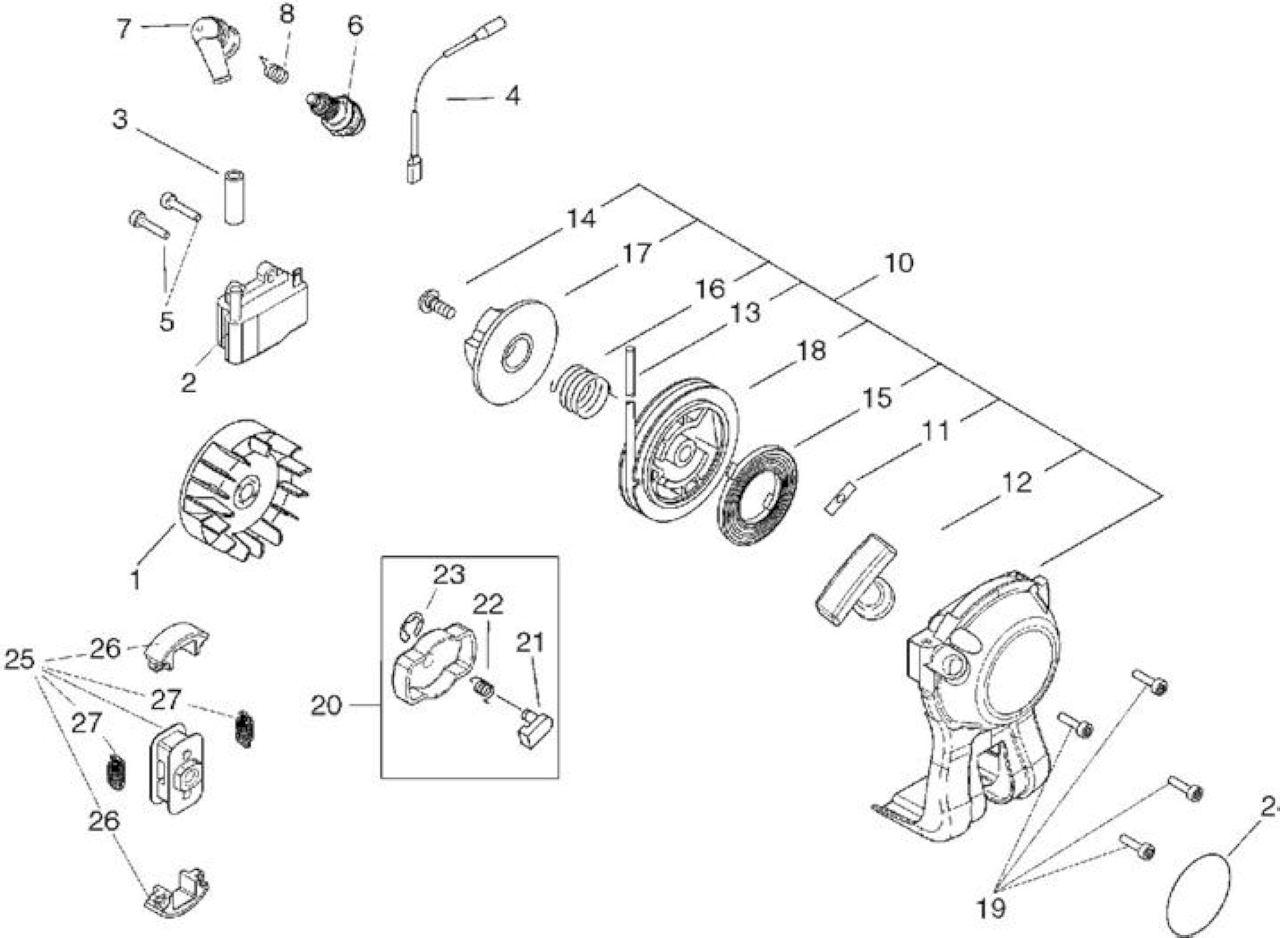

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409000210

VOLANO

*T.I.04-249/T.I.14-541

1



2

ECRA411000130

* VEDI ECRA411000131 *

1



3

ECRV475004160

TUBE

1



4

ECRV485001120

CAVO MASSA

1



5

ECRV804000070

BULLONE

2



7

ECRA427000013

CAPPUCCIO CANDELA

1



8

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



10

ECRA051001311

*VEDI ECRA051001312 *

1



11

ECR17724611120

*VEDI ECRP022037670 *

1



12

ECR17722827030

IMPUGNATURA AVVIAMENTO

2



13

ECRP022019990

ROPE, STARTER

2



14

ECR17723661830

*VEDI ECRV253000310 *

1



15

ECRP022019680

MOLLA AVVIAMENTO

1



16

ECRP022008270

MOLLA DI RITORNO

1



17

ECRP022008280

VEDI BOLL.TECNICI 2013-531/ 12-511

1



18

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1



19

ECRV804000060

BULLONE, TORX 4

4



20

ECRA052000180

GANCI AVV.TO COMPLETI

1



21

ECRP022006850

GANCIO AVVIAMENTO

2



22

ECRP022006510

*VEDI ECR17723412220 *

2



23

ECRP022002100

*VEDI SKRP022002100 *

2



24

ECRX502000330

ETICHETTA

1



25

ECRA056000230

FRIZIONE COMPLETA

1



26

ECR17500905131

MASSA FRIZIONE

2



27

ECR17501805960

MOLLA FRIZIONE

2
