Asta, impugnatura Avviamento Basamento motore Bobina, Volano

Informazioni tecniche
CILINDRATA	21,2
PESO	5,9
POTENZA	0,66 (0,90)
LUNGHEZZA LAMA	504
LUNGHEZZA MASSIMA	1751
SERBATOIO MIX

Carburatore

Filtro aria, Carburatore Frizione, Campana frizione Impugnatura

Lame Marmitta

Motore, Carter motore Scatola ingranaggi Serbatoio

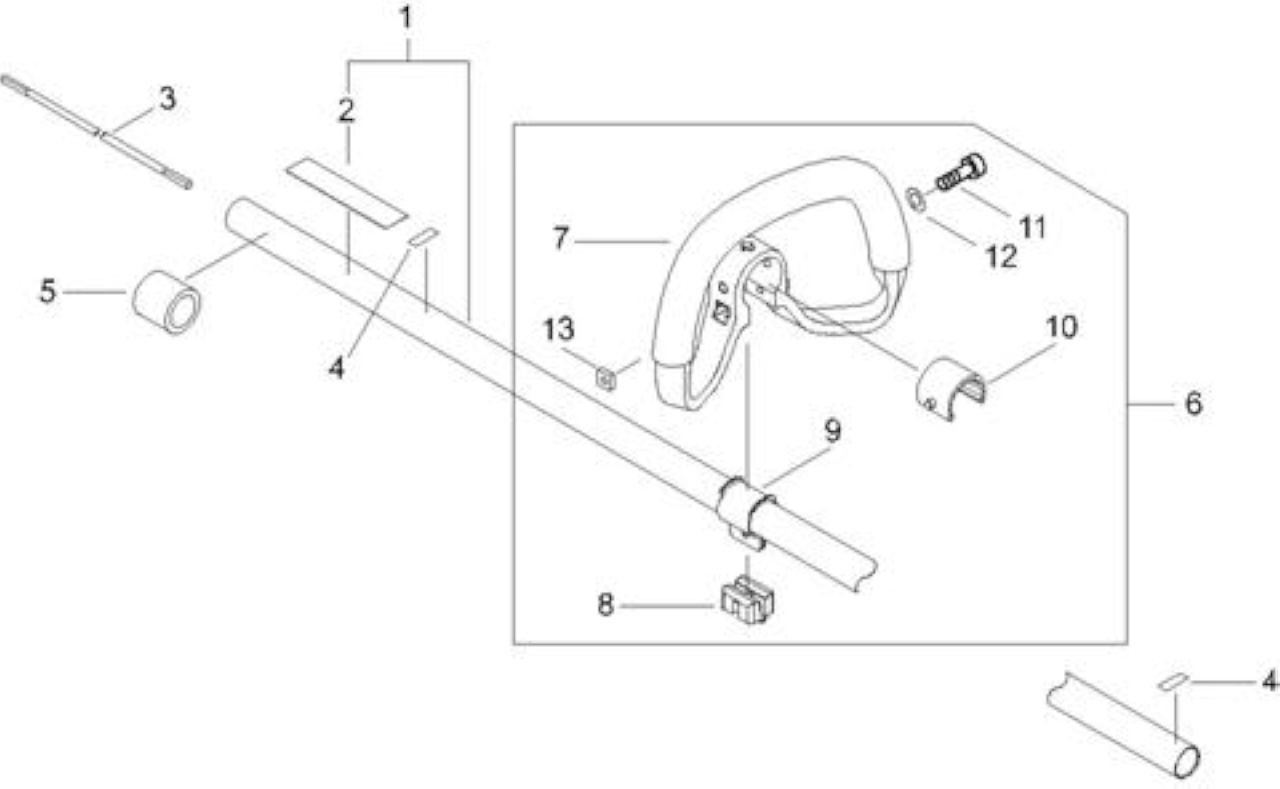

1	ECRP021047670	TUBO TRASMISSIONE COMPL.	1
2	ECRX505002890	LABEL CAUTION	1
3	ECRC506000370	ALBERO FLESSIBILE 86.5CM	1
4	ECR89015204930	ETICHETTA	2
5	ECRV362000160	COLLARINO 22	1
6	ECRP021047680	IMPUGNATURA SX COMPL.	1
7	ECRC400001020	*VEDI ECRP021043670 *	1
8	ECRC401000280	SPESSORE	1
9	ECRC610000050	SUPPORTO AMMORTIZZATORE	1
10	ECRV420003700	AMMORTIZZATORE	1
11	ECRV805000280		1
12	ECR90060300005	RONDELLA PIANA M5	1
13	ECRV263000130		1

Rif.	Articolo	Descrizione	Q.tà Nota

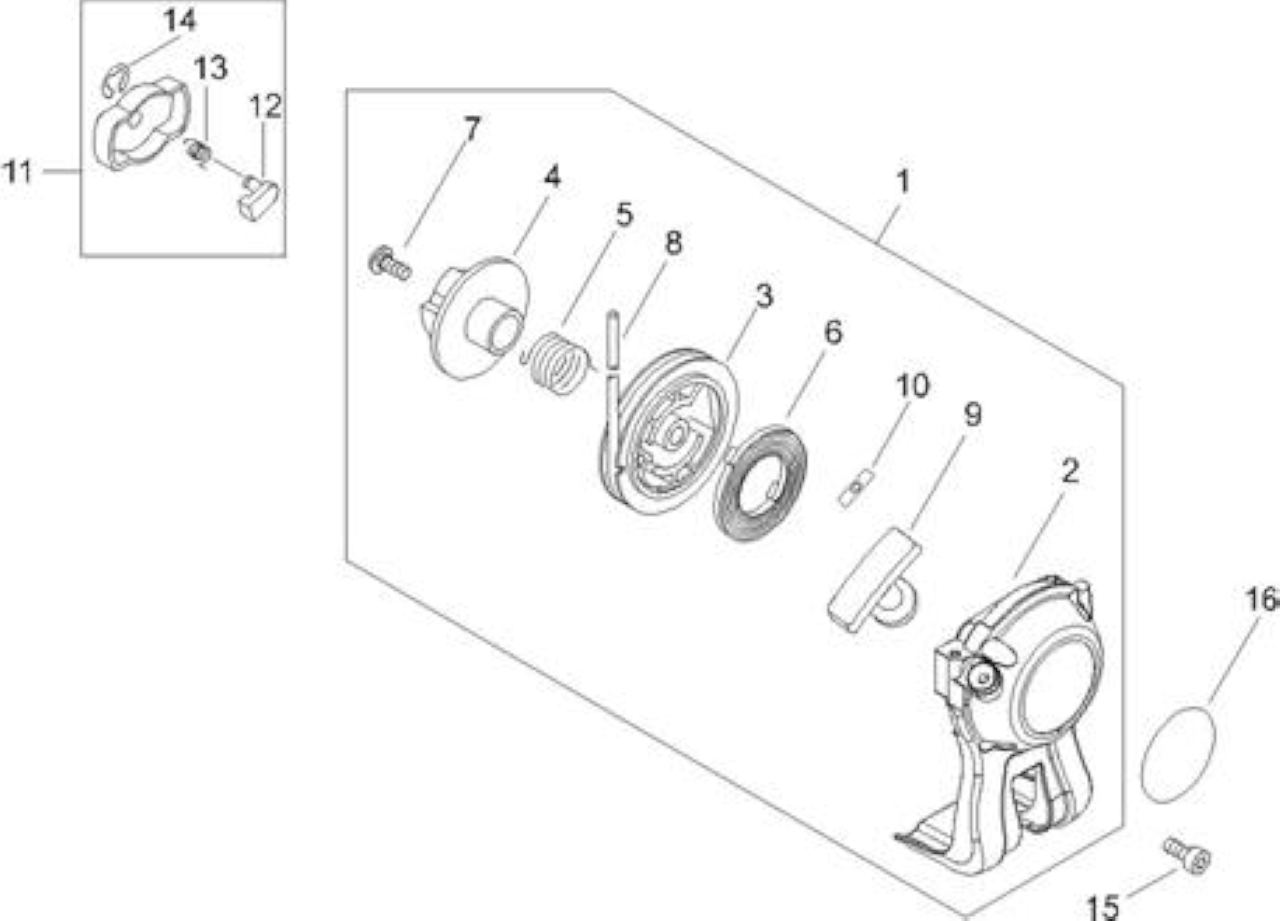

1	ECRA051001312	AVVIAMENTO COMPLETO X PPT/HCAS235ES	1
2	ECRP022036970	CARTER AVVIAMENTO	1
3	ECRP022034040	*VEDI ECRA506000500 *	1
4	ECRP022034030	*VEDI ECRA525000020 *	1
5	ECRP022008270	MOLLA DI RITORNO	1
6	ECRP022019680	MOLLA AVVIAMENTO	1
7	ECR17723661830	*VEDI ECRV253000310 *	1
9	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
10	ECRP022037670	FERMA FUNE	1
11	ECRA052000180	GANCI AVV.TO COMPLETI	1
12	ECRP022006850	GANCIO AVVIAMENTO	2
13	ECRP022006510	*VEDI ECR17723412220 *	2
14	ECRP022002100	*VEDI SKRP022002100 *	2
15	ECRV804000060	BULLONE, TORX 4	4
16	ECRX502000330	ETICHETTA	1

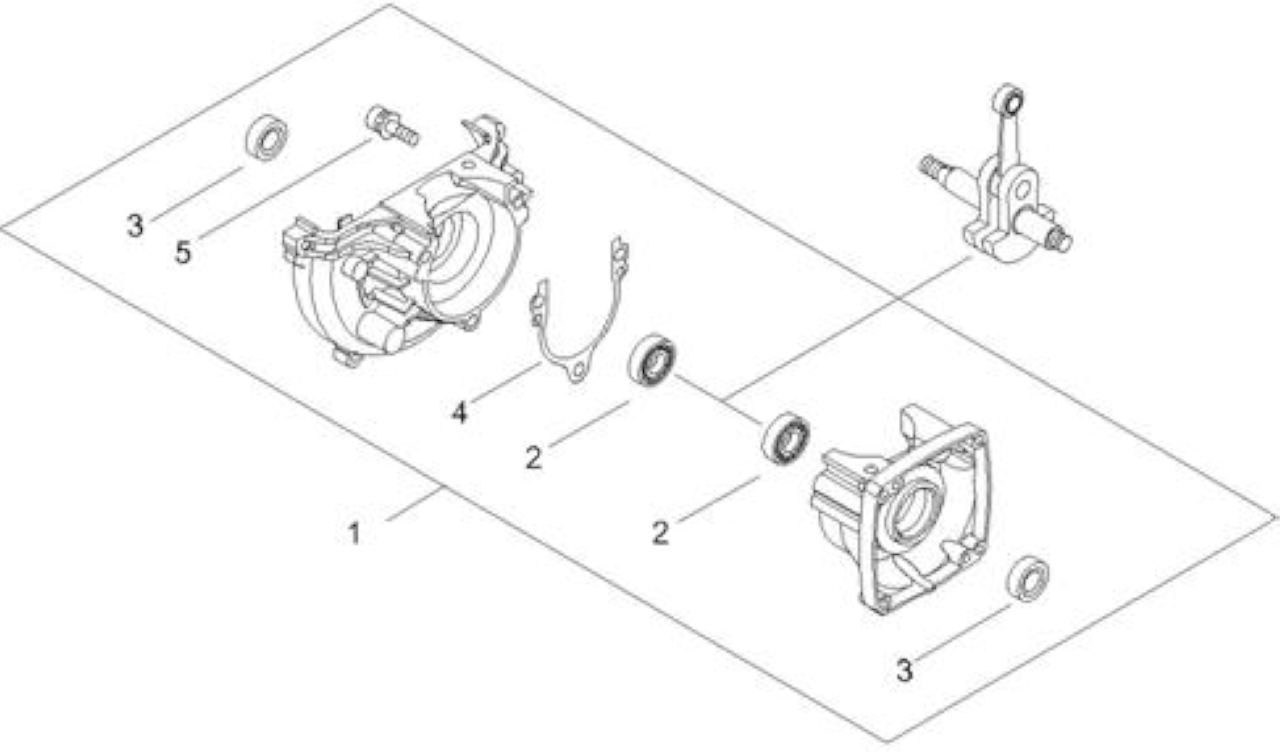

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR10020452133	CARTER MOTORE	1
2	ECR9403536201	CUSCINETTO BB6201/C3	2
3	ECR10021242031	PARAOLIO	2
4	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
5	ECR90016205028	BULLONE BRUGOLA 5X28	3

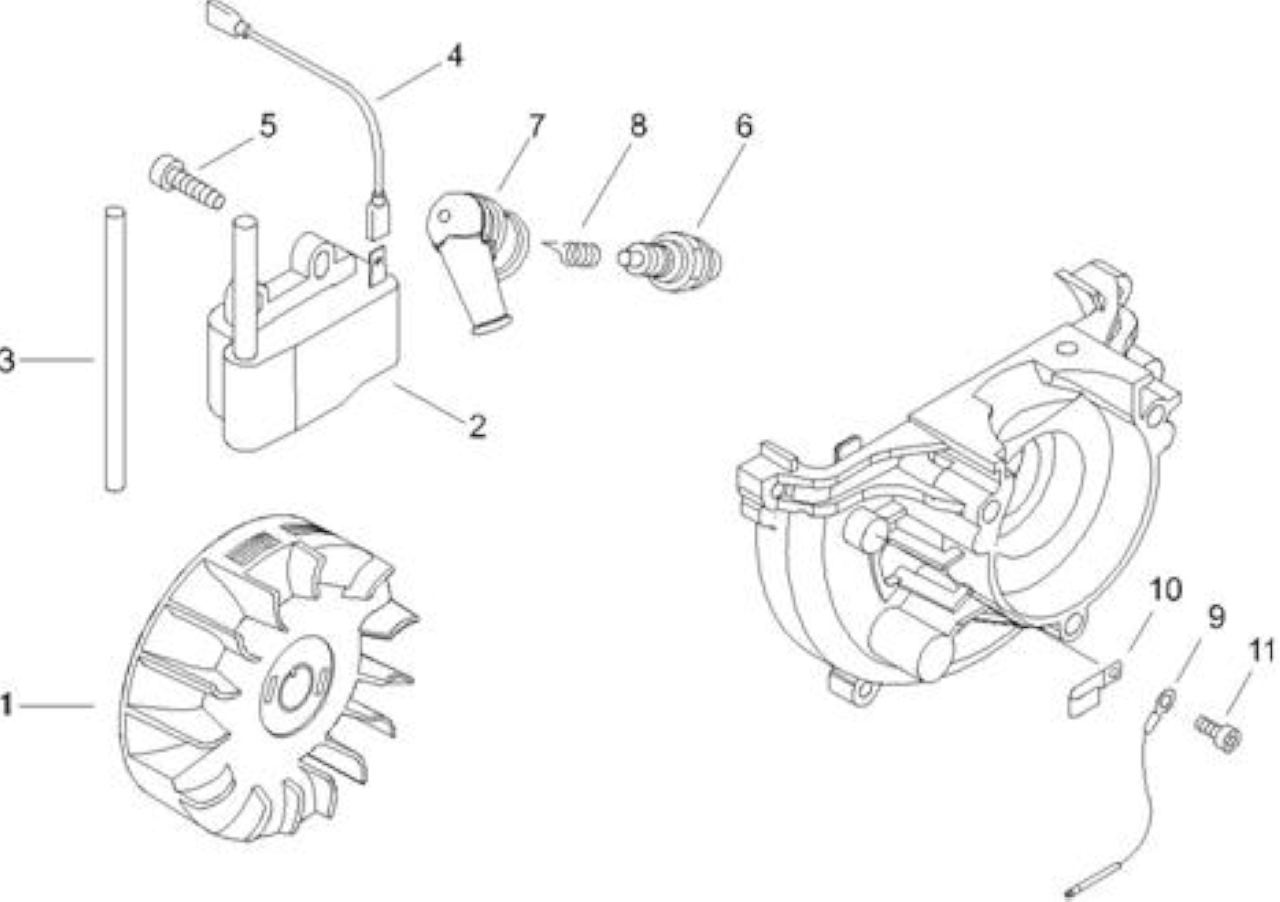

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409000210	VOLANO *T.I.04-249/T.I.14-541	1
2	ECRA411000130	* VEDI ECRA411000131 *	1
3	ECRV475007200	TUBE	1
4	ECRV485001120	CAVO MASSA	1
5	ECRV804000070	BULLONE	2
7	ECRA427000013	CAPPUCCIO CANDELA	1
8	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
9	ECR16201427230	CAVO MASSA	1
10	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
11	ECRV805000130	BULLONE, TORX 5	1

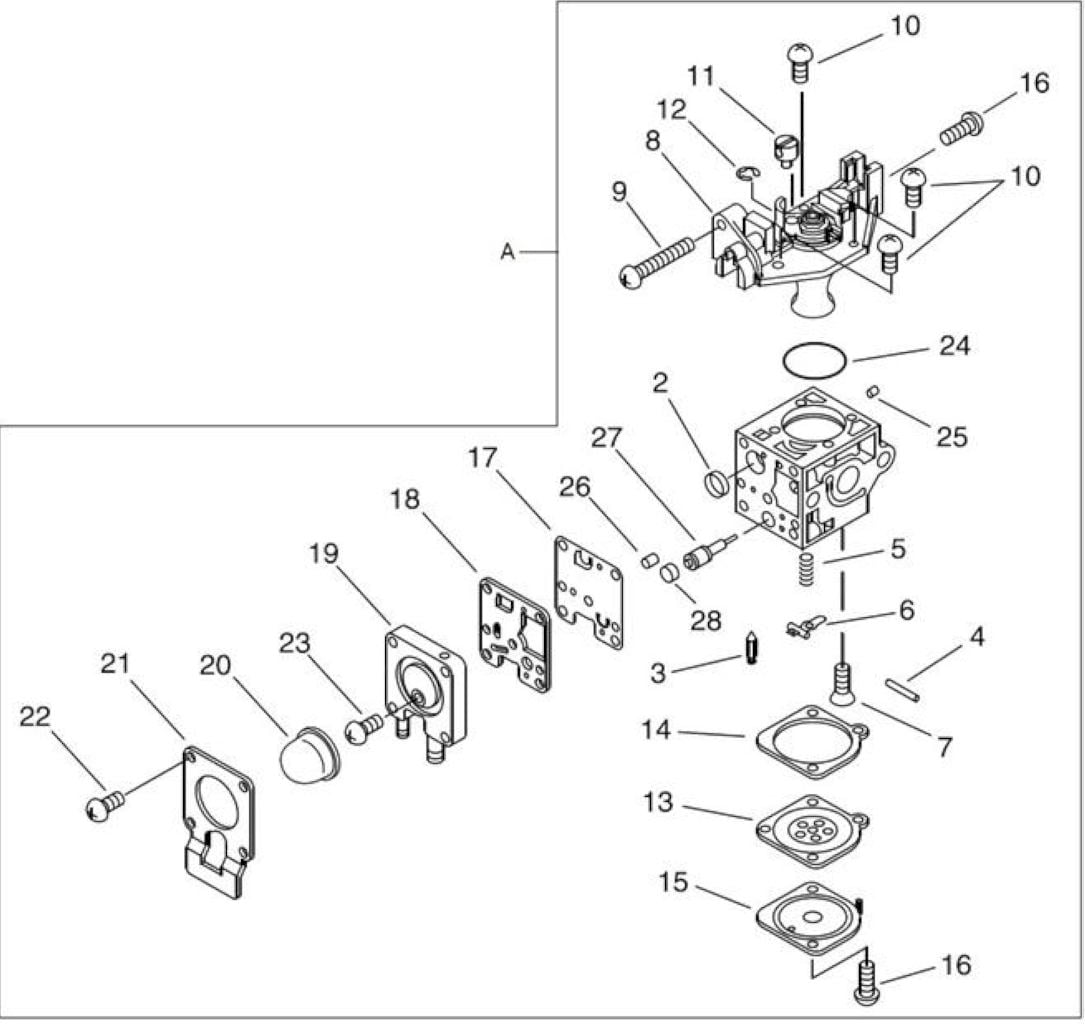

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001692	CARBURATORE ZAMA RB-K93 *T.I.09-395	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002050	VALVOLA ACCELERATORE	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005002090	VITE	1
12	ECRP005000190	E-RING	1
13	ECRP005002230	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005002480	COPERCHIO MEMBRANA POMPANTE	1
20	ECRP005003110	PRIMER	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1
28	ECRP005001270	TAPPO LIMITATORE (NERO)	1

Rif.	Articolo	Descrizione	Q.tà Nota

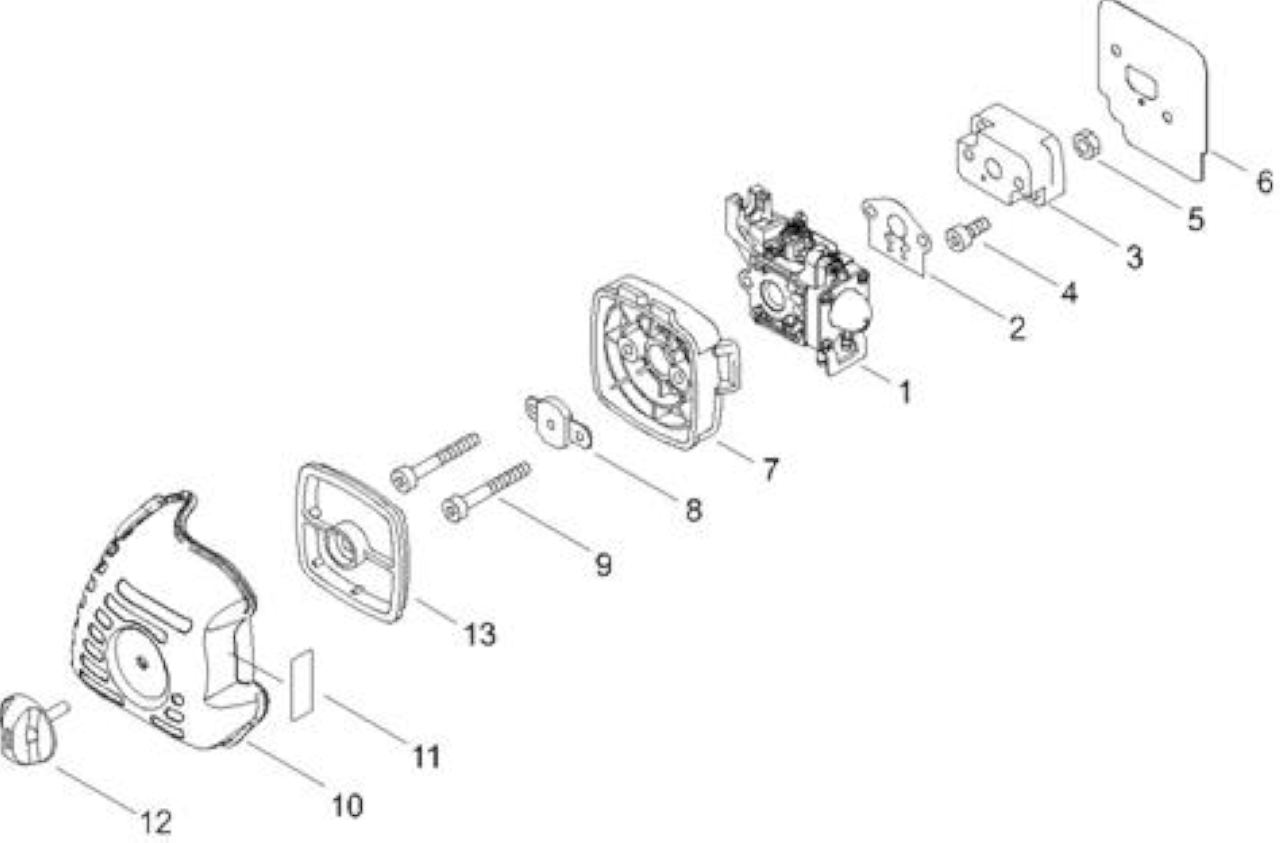

1	ECRA021001692	CARBURATORE ZAMA RB-K93 *T.I.09-395	1
2	ECRV103001420	GUARNIZIONE ISOL-CARBURATORE	1
3	ECR13001744331	*VEDI ECRP021015350 *	1
4	ECRV805000160	BULLONE TORX 5	2
5	ECR90050000005	DADO N05	2
6	ECRV103001360	GUARNIZIONE ISOLATORE	1
7	ECRP021012870	CORPO FILTRO ARIA	1
8	ECR12901152730	PIASTRINA	1
9	ECRV805000100	BOLT, TORX 5	2
10	ECRA232000480	COPERCHIO FILTRO ARIA	1
11	ECR89033252730	ETICHETTA	1
12	ECRV299000250	POMELLO	1
13	ECRA226001410	FILTRO ARIA	1

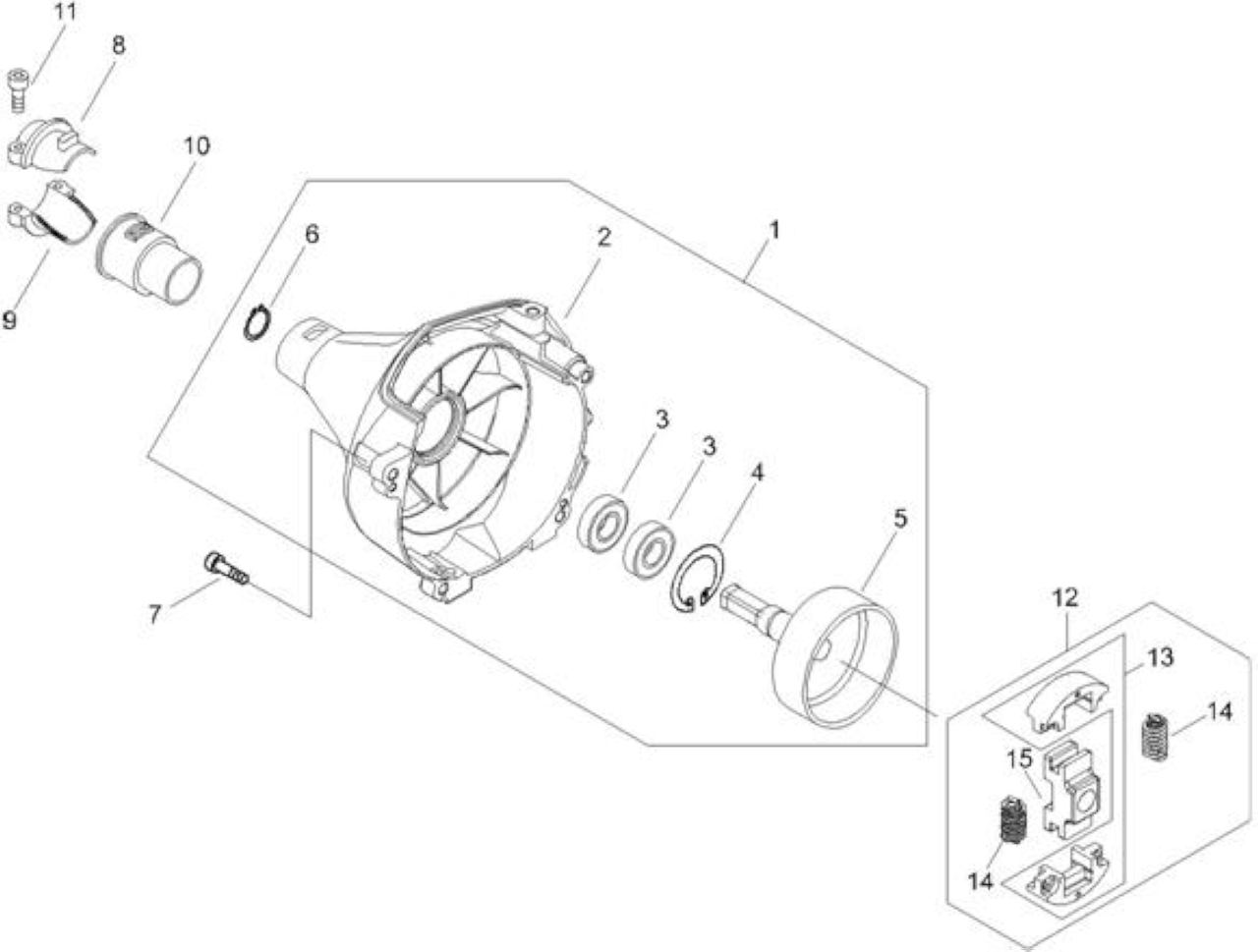

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021047630		1
2	ECRA172000860	*VEDI ECRA172000861 *	1
3	ECR90080706001	CUSCINETTO BB6001	2
4	ECR90070200028	FERMO CR28	1
5	ECR17500548931	CAMPANA FRIZIONE	1
6	ECR90070100012	FERMO CS12	1
7	ECRV804000060	BULLONE, TORX 4	4
8	ECR61092227432	SUPPORTO SUPERIORE	1
9	ECR61092355230	SUPPORTO	1
10	ECR61091055230	AMMORTIZZATORE	1
11	ECRV805000160	BULLONE TORX 5	2
12	ECRA056000240	FRIZIONE COMPLETA	1
13	ECRP021046120	SET MASSE FRIZIONE	1
14	ECRV451000680	MOLLA FRIZIONE	2
15	ECR17501652130	CENTRO FRIZIONE	1

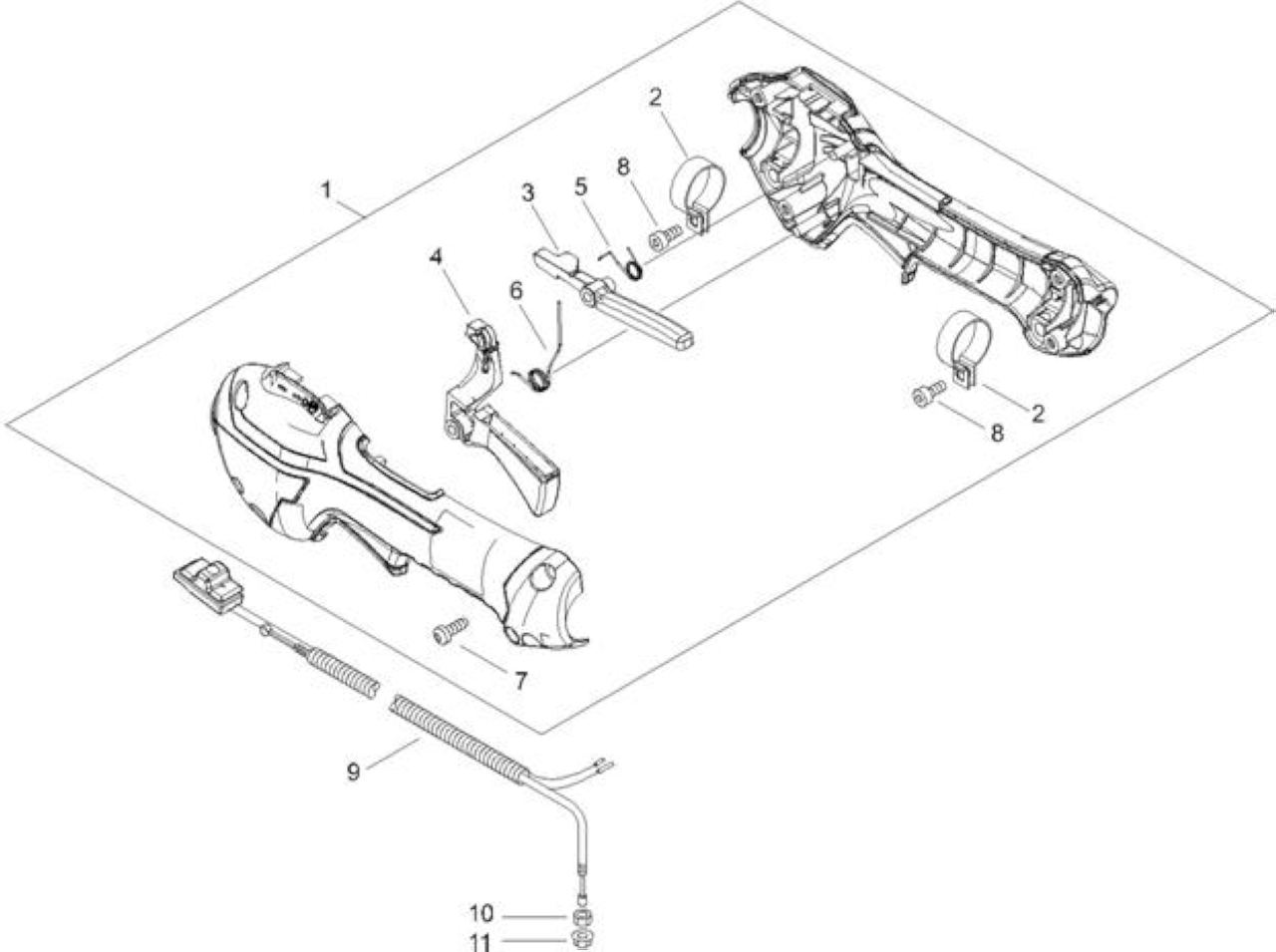

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021047690	*VEDI ECRP021047691 *	1
2	ECRV495003020		2
3	ECRC460000441	FERMO ACCELERATORE	1
4	ECRC453000482	LEVA ACCELERATORE	1
5	ECRV452001510	MOLLA DI RITORNO	1
6	ECRV452001520	MOLLA DI RITORNO	1
7	ECRV805000000	BULLONE TORX 5	4
8	ECRV805000150	BULLONE TORX 5	2
9	ECRP021047700	*VEDI ECRP021044750 *	1

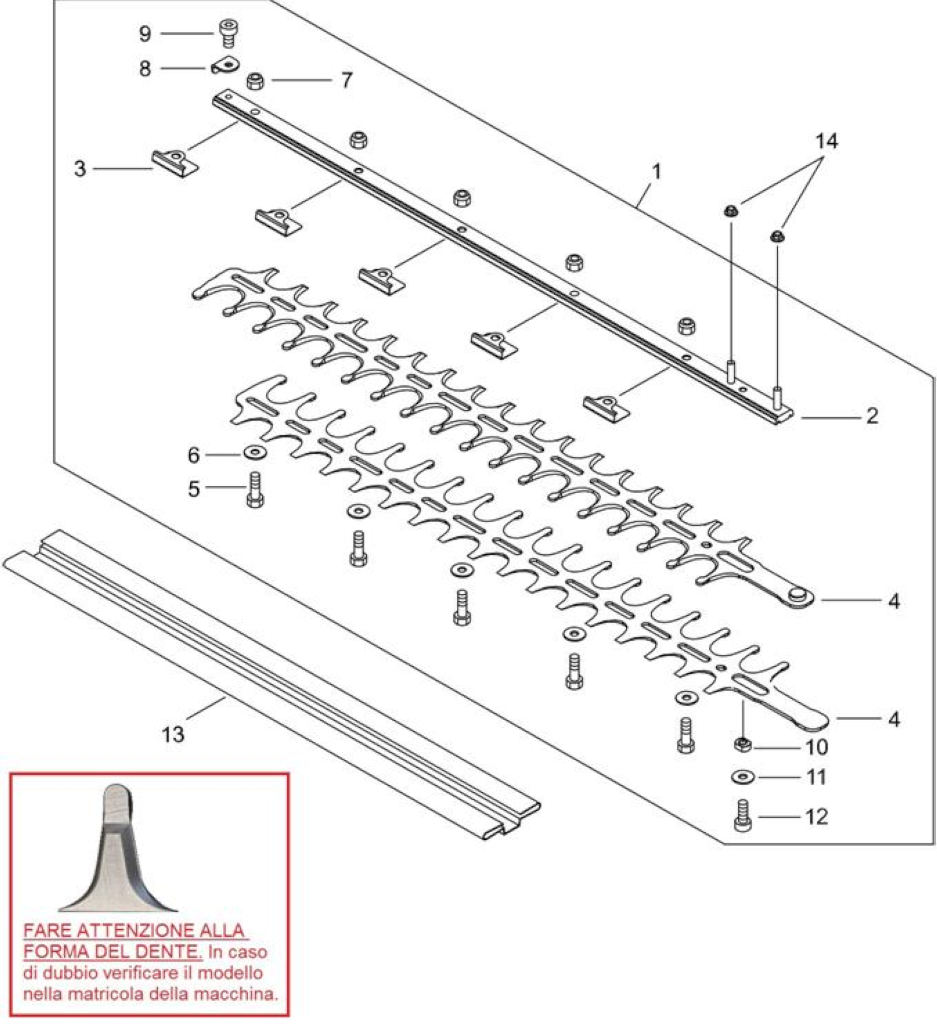

1	ECRX041000510	LAMA COMPLETA X HCAS235ESLW/HCA265	1
2	ECRX425000920	SUPPORTO LAME X HCAS235ESLW/265ESLW	1
3	ECRX425000930	SUPPORTO	5
4	ECRX411001320	LAMA X HCAS235ESLW/HCA265ESLW	2
5	ECRV204000570	BULLONE BARRA FALCIANTE	5
6	ECRV304000240	RONDELLA	5
7	ECR43302206460	DADO LAMA *T.I.12-494	5
8	ECRJ447001050	PROTEZIONE	1
9	ECRV805000120	BULLONE TORX 5	1
10	ECRV376002130	SPESSORE	1
11	ECRV304000240	RONDELLA	1
12	ECRV805000250	BULLONE TORX 5	1
13	ECRX495000570		1
14	ECRV263000330	DADO	2

Rif.	Articolo	Descrizione	Q.tà Nota

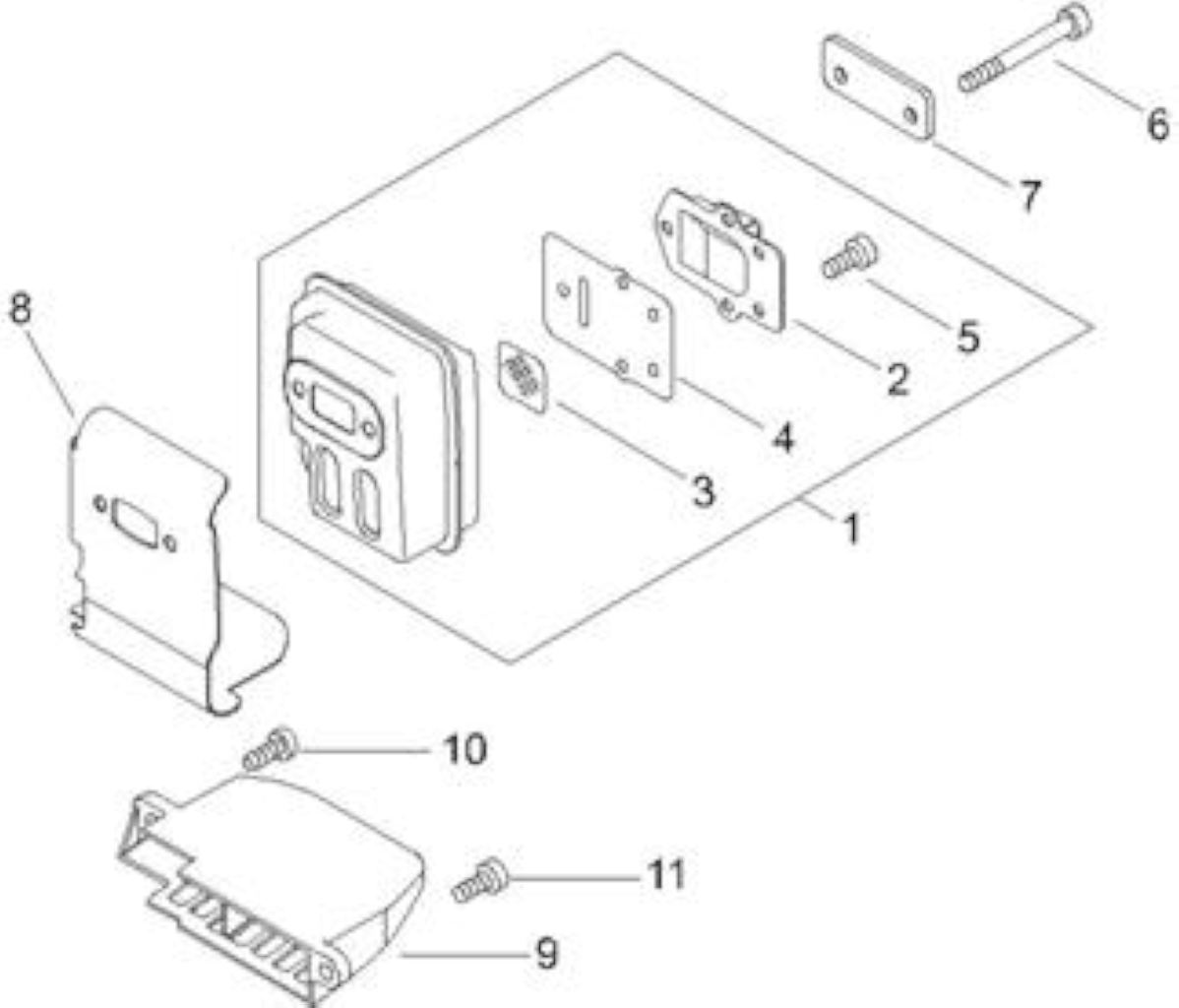

1	ECRP021047650	MARMITTA COMPLETA	1
2	ECRA313000600	GUIDA SCARICO	1
3	ECR14586240630	RETINA MARMITTA	1
4	ECRV104001760	GUIDA SCARICO	1
5	ECRV804000030	BULLONE 4X8	5
6	ECRV805000190	BOLT, TORX 5	2
7	ECRV150000371	PIASTRINA	1
8	ECRV104000850	GUARNIZIONE SCARICO	1
9	ECRA320000480	COPRI MARMITTA	1
10	ECRV805000000	BULLONE TORX 5	1
11	ECRV805000150	BULLONE TORX 5	1

Rif.	Articolo	Descrizione Q.tà Nota

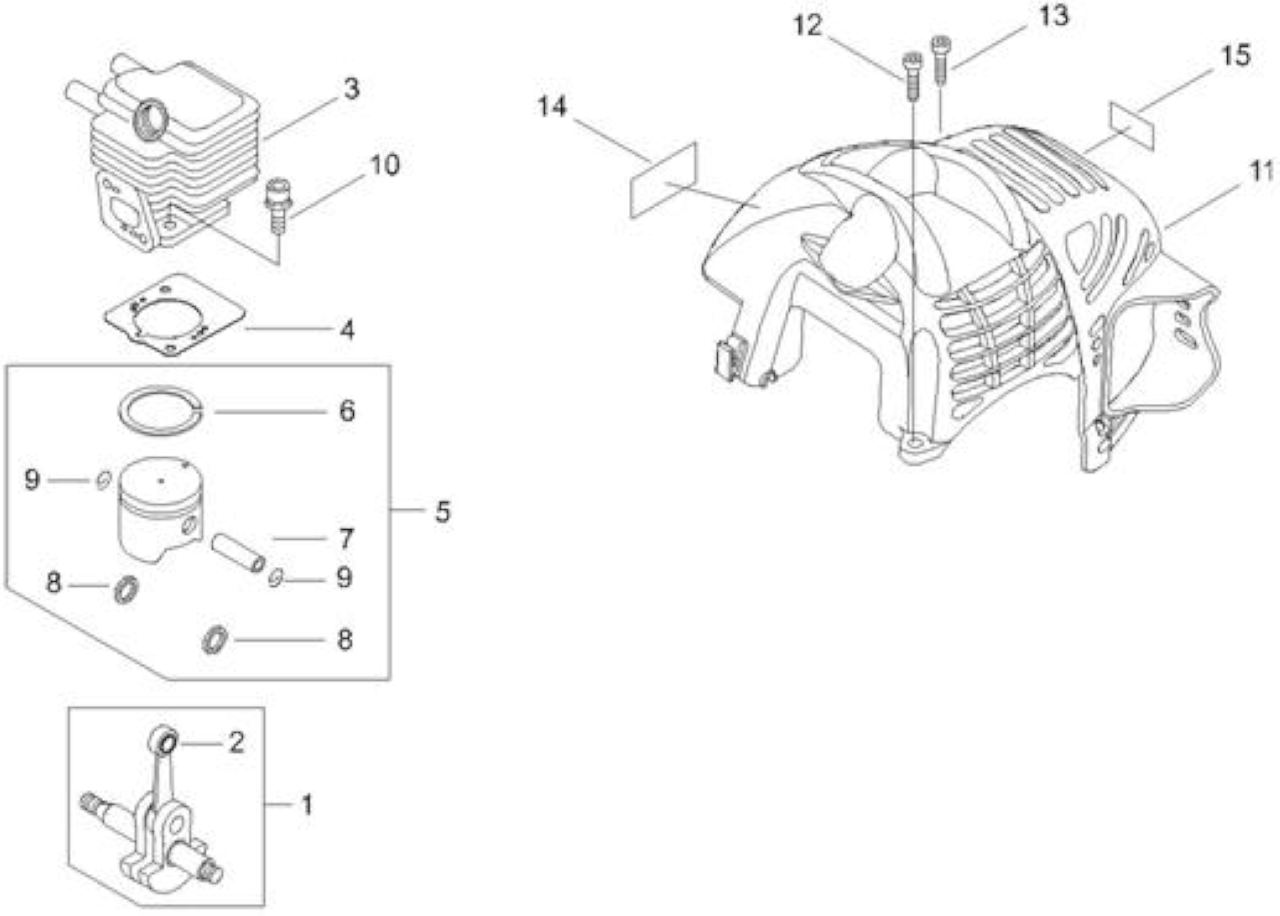

1	ECRA011000101	*VEDI ECRA011001410 * 1
2	ECRV553000060	CUSCINETTO DI BIELLA 1
3	ECRA130000540	CILINDRO *T.I.04-249 1
4	ECRV100000160	GUARNIZIONE CILINDRO *T.I.04-249	1
5	ECRP021007712	KIT PISTONE *T.I.04-249	1
6	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
7	ECR10001311520	SPINOTTO PISTONE	1
8	ECR10001411520	DISTANZIALE SPINOTTO	2
9	ECR10001504630	FERMO SPINOTTO	2
10	ECR90016205022	BULLONE BRUGOLA 5X22	2
11	ECRA160001090	COPERCHIO CILINDRO	1
12	ECRV805000000	BULLONE TORX 5	1
13	ECRV805000150	BULLONE TORX 5	1
14	ECRX547001560	LABEL,ECHO	1
15	ECRX505007710		1

Rif.	Articolo	Descrizione	Q.tà	Nota

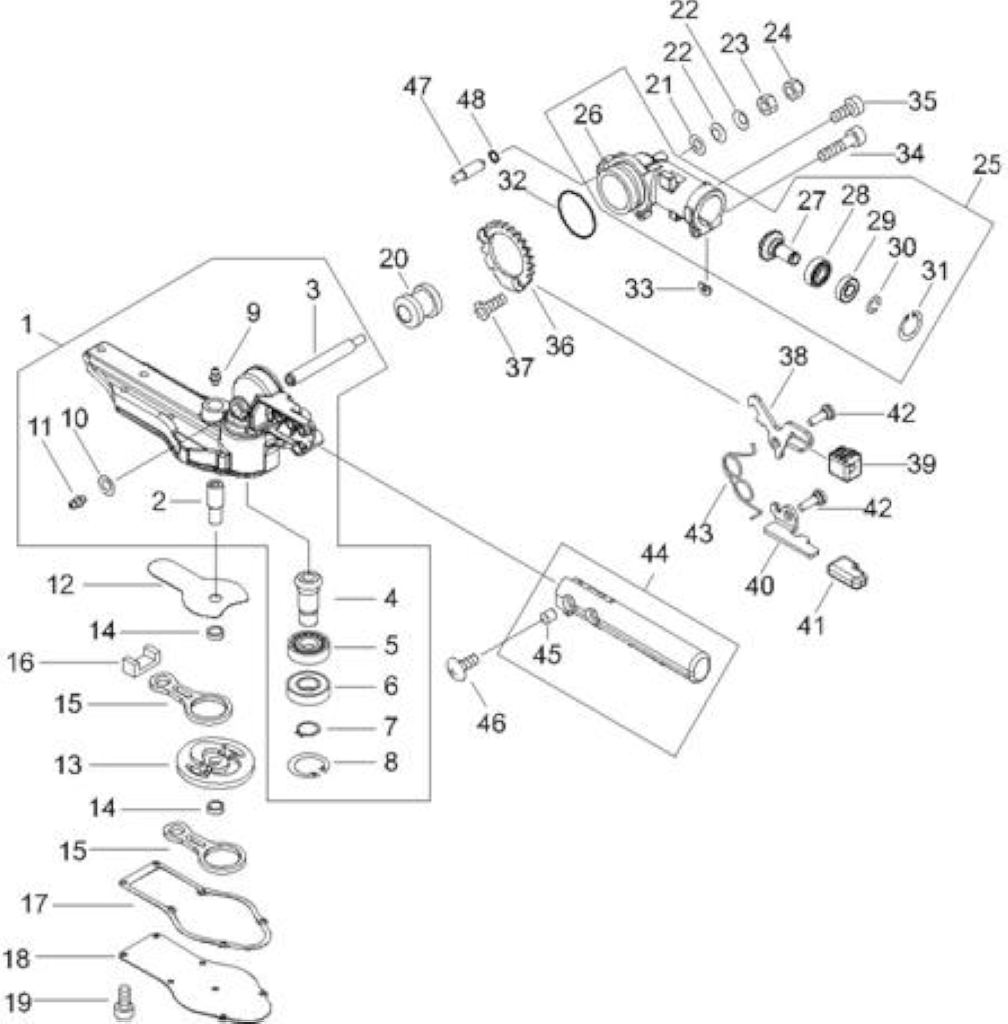

1	ECRP021047560	* VEDI ECRP200000320 *	1
2	ECRC534001060	ALBERINO INGRANAGGIO	1
3	ECRC534001010	ALBERINO	1
4	ECRV655000090	PIGNONE	1
5	ECR90080036002	CUSCINETTO BB6002/C3	1
6	ECR9400436002	CUSCINETTO BB6002ZZ/C3	1
7	ECR90070100014	FERMO CS14	1
8	ECR9242432000	SNAP RING	1
9	ECRV187000080	INGRASSATORE	1
10	ECR90060300006	RONDELLA PIANA M6	1
11	ECRV187000080	INGRASSATORE	1
12	ECRV150003940	*VEDI ECRV150003941 *	1
13	ECRV650000660	*VEDI ECRV650000661 *	1
14	ECRV356000730	COLLARINO 10	2
15	ECRC532000360	BIELLA	2
16	ECRV541000570	FELTRINO	1
17	ECRV110000180	GUARNIZIONE SCATOLA INGRANAGGI	1
18	ECRC539000130	COPERCHIO SCATOLA INGR. *T.I.17-618	1
19	ECRV804000110	BULLONE TORX 4	7
20	ECRP021047570	INGRANAGGIO DOPPIO	1
21	ECR90060300006	RONDELLA PIANA M6	1
22	ECRV347000030	RONDELLA CONICA	2
23	ECR90050200006	DADO 3N06	1
24	ECR90056000006	DADO AUTOBLOCCANTE -06-	1
25	ECRP021047820	SCATOLA INGRANAGGI COMPL.	1
26	ECRC531001040	SCATOLA INGRANAGGI	1
27	ECRV651001000	PIGNONE COPPIA CONICA	1
28	ECR90085506901	CUSCINETTO BB6901	1
29	ECR90085906901	CUSCINETTO A SFERE 6901ZZ	1
30	ECR90070600012	FERMO WR12	1
31	ECR9242424000		1
32	ECR90072400035	ANELLO DI TENUTA	1
33	ECRV340000300	SPESSORE	1
34	ECRV805000170	BULLONE TORX 5 -SILVER-	1
35	ECRV805000130	BULLONE, TORX 5	1
36	ECRC465000030	CREMAGLIERA	1
37	ECR90017505012	BOLT, H.S.H	2
38	ECRC661000150	LEVA	1
39	ECRV494000880	TAPPO	1
40	ECRC661000080	LEVA DI SICUREZZA	1
41	ECRV494000890	*VEDI ECRV494000891 *	1
42	ECRV204000580	PERNO	2
43	ECRV452000710	MOLLA DI RITORNO	1
44	ECRC403000480	IMPUGNATURA	1

Rif.	Articolo	Descrizione	Q.tà Nota
45	ECRV354000320	COLLARINO	2
46	ECR9146306020	VITE	2
47	ECRC226000060	SPINOTTO	1
48	ECR90072000005	ANELLO GOMMA P-05	1

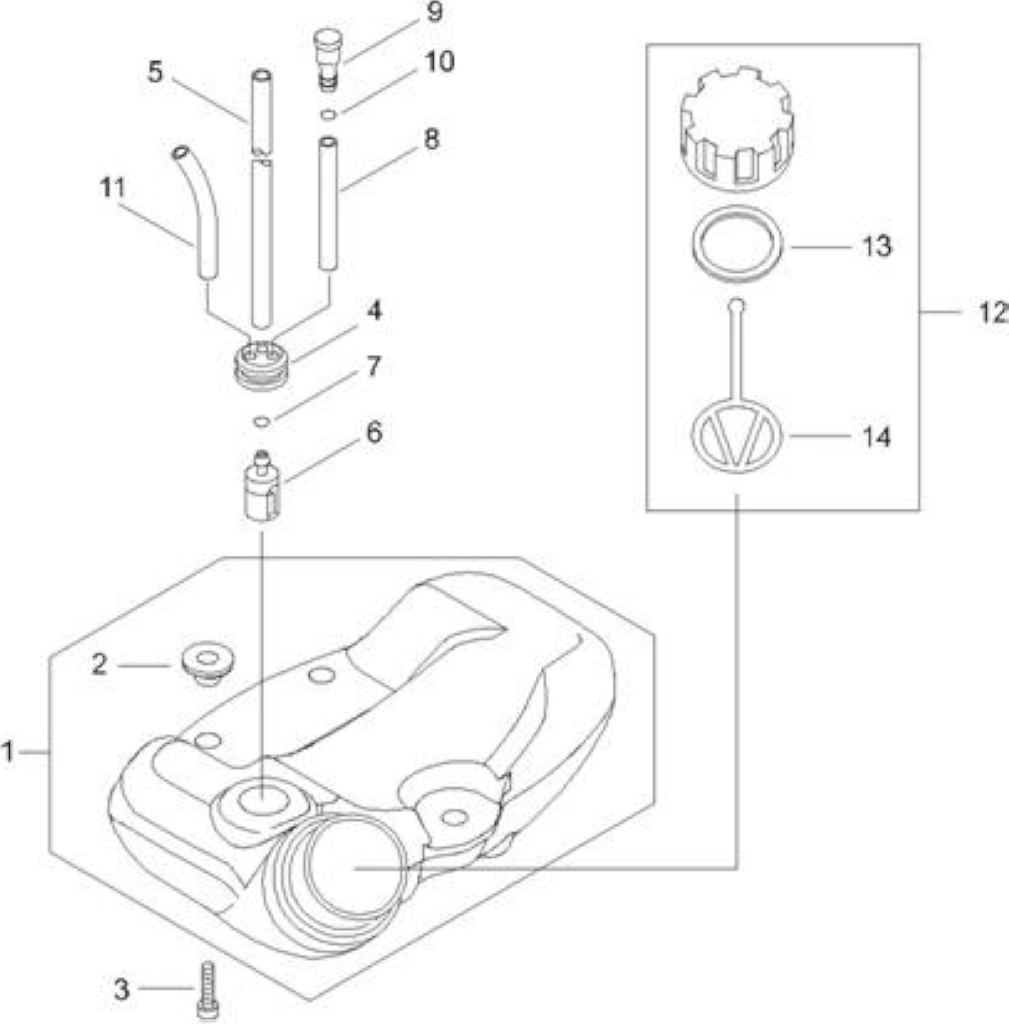

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000801	SERBATOIO MISCELA	1
2	ECRV353000231	COLLARINO 5	3
3	ECRV805000160	BULLONE TORX 5	3
4	ECR13211546730	GOMMINO CARBURANTE	1
5	ECRV470000840	*VEDI ECRV470000841 *	1
6	ECR13120507321	FILTRO PESCANTE MISCELA	1
7	ECRV490001240	CLIP	1
8	ECRV471001210	*VEDI ECRV471001211 *	1
9	ECRA356000031	VALVOLA SFIATO	1
10	ECRV490001240	CLIP	1
11	ECR13201256030	TUBO MISCELA	1
12	ECRP021012210	*VEDI ECRP021012211 *	1
13	ECR13101655830	*VEDI ECRV107000190 *	1
14	ECRA365000060	MISCELATORE	1
