Asta Avviamento

Basamento motore Bobina, Volano

Informazioni tecniche
CILINDRATA	25,4
PESO	6,5
POTENZA	0,89 (1,21)
SERBATOIO MIX	500
LUNGHEZZA LAMA	504
LUNGHEZZA MASSIMA	2418

Carburatore

Cilindro, Pistone, Carter Filtro aria, Carburatore Frizione, Campana frizione Impugnatura

Lame Marmitta

Scatola ingranaggi Serbatoio

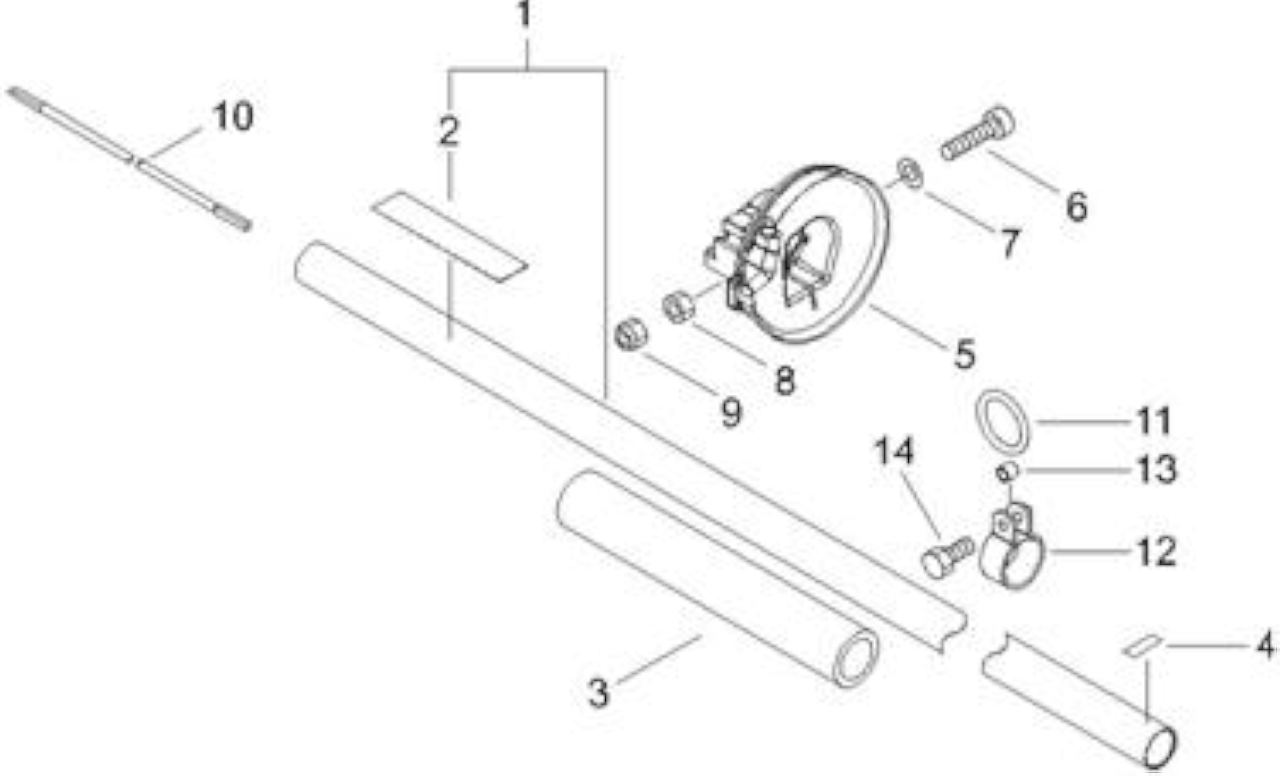

1	ECRP021047730	TUBO TRASMISSIONE COMPL.	1
2	ECR89061712361	LABEL, CAUTION	1
3	ECR35101254330	GOMMA IMPUGNATURA POST.	1
4	ECR89015204930	ETICHETTA	1
5	ECRC440000100	PARAMANO	1
6	ECRV805000060	BOLT, TORX 5	1
7	ECR90060300005	RONDELLA PIANA M5	1
8	ECR90050000005	DADO N05	1
9	ECR90056200005	*VEDI ECR90056000005 *	1
10	ECRC506000390	ALBERO FLESSIBILE	1
11	ECR30101652730	ANELLO	1
12	ECR30120708930	FASCETTA	1
13	ECR69901203330	BOCCOLA	1
14	ECR90010005018	BULLONE 5X18	1

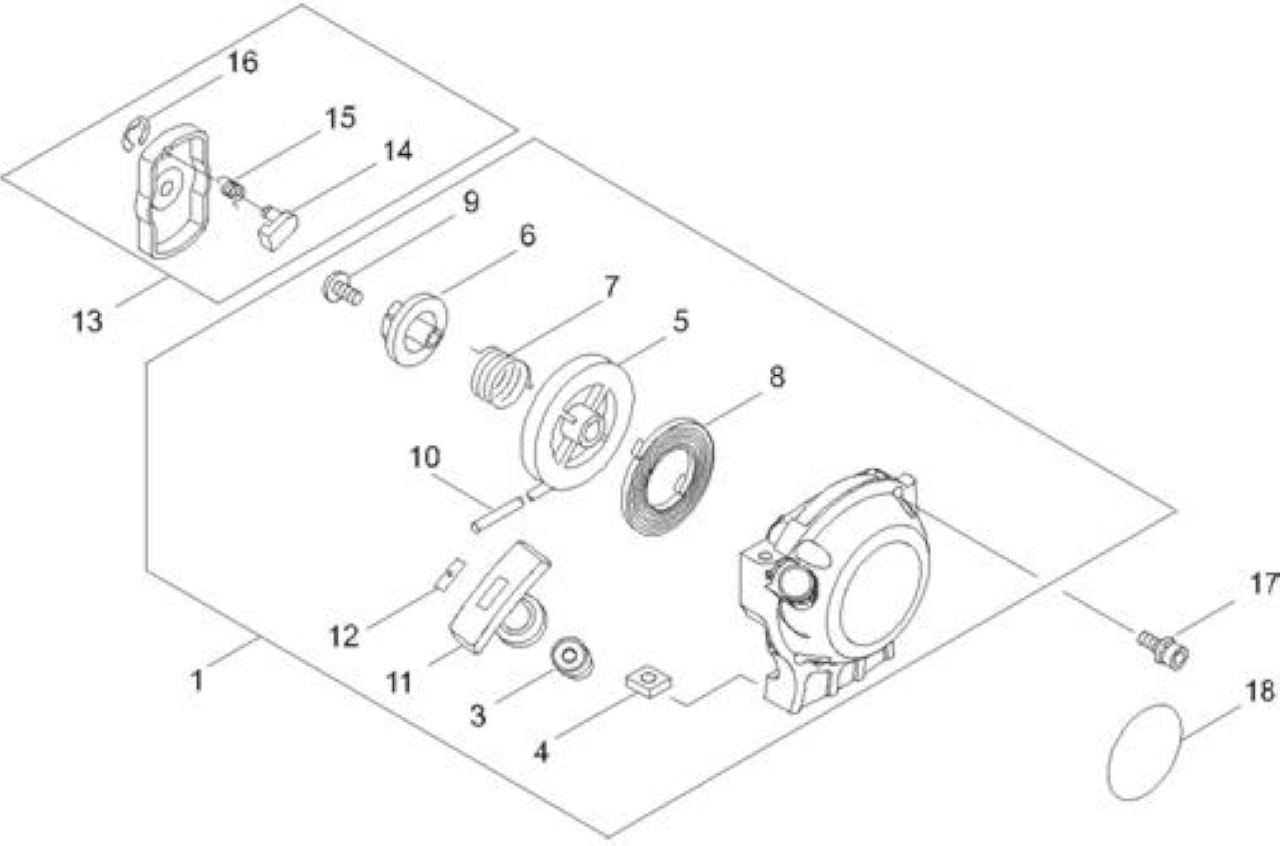

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051000941	AVVIAMENTO COMPLETO X SRM265ES/HCA	1
3	ECR17722742030	*VEDI ECRP022045770 *	1
4	ECRP022022010	DADO	4
5	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
6	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
7	ECRP022008270	MOLLA DI RITORNO	1
8	ECR17722042030	* VEDI ECRP022019680 *	1
9	ECR17723661830	*VEDI ECRV253000310 *	1
11	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
12	ECRP022037670	FERMA FUNE	1
13	ECRA052000180	GANCI AVV.TO COMPLETI	1
14	ECRP022006850	GANCIO AVVIAMENTO	2
15	ECRP022006510	*VEDI ECR17723412220 *	2
16	ECRP022002100	*VEDI SKRP022002100 *	2
17	ECR90016304016	BULLONE HSH	4
18	ECRX502000330	ETICHETTA	1

Rif.	Articolo	Descrizione	Q.tà Nota

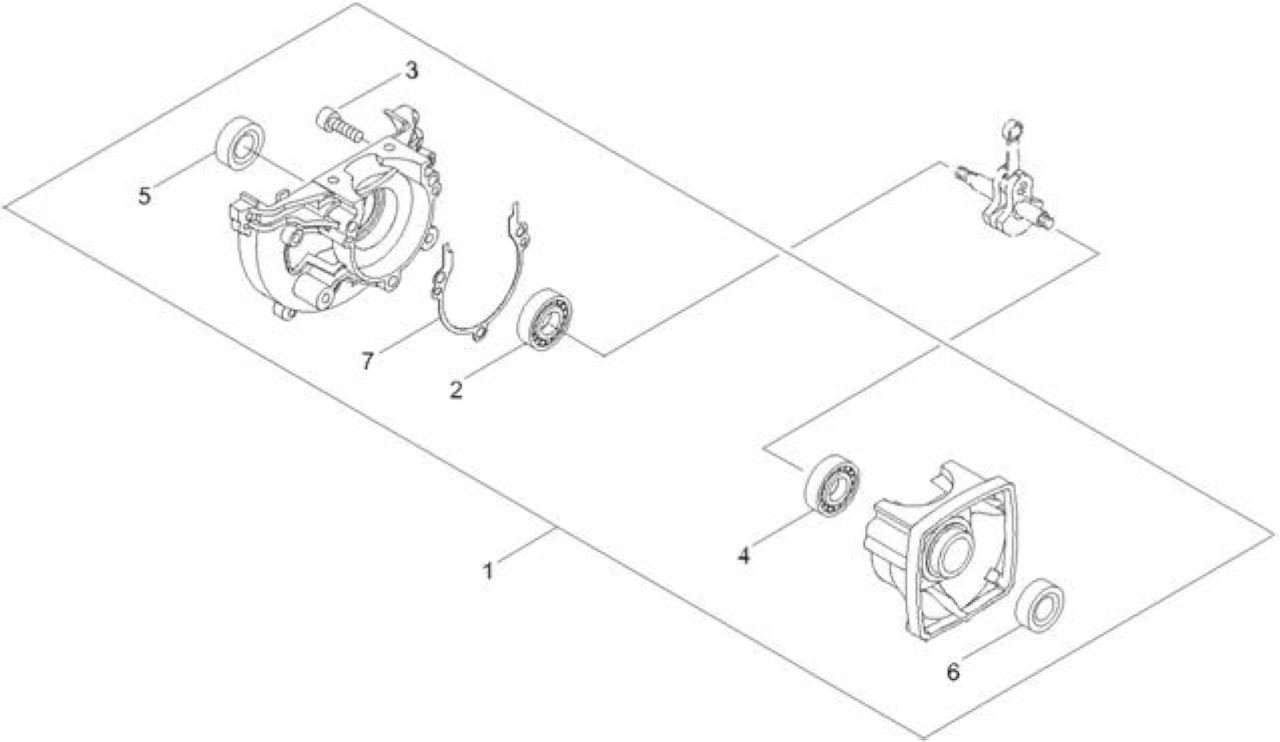

1	ECRP021010801	CARTER MOTORE	1
2	ECR9403536201	CUSCINETTO BB6201/C3	1
3	ECR90016205028	BULLONE BRUGOLA 5X28	3
4	ECR9403536201	CUSCINETTO BB6201/C3	1
5	ECR10021242031	PARAOLIO	1
6	ECRV505000050	PARAOLIO	1
7	ECR10024242030	GUARNIZIONE CARTER MOTORE	1

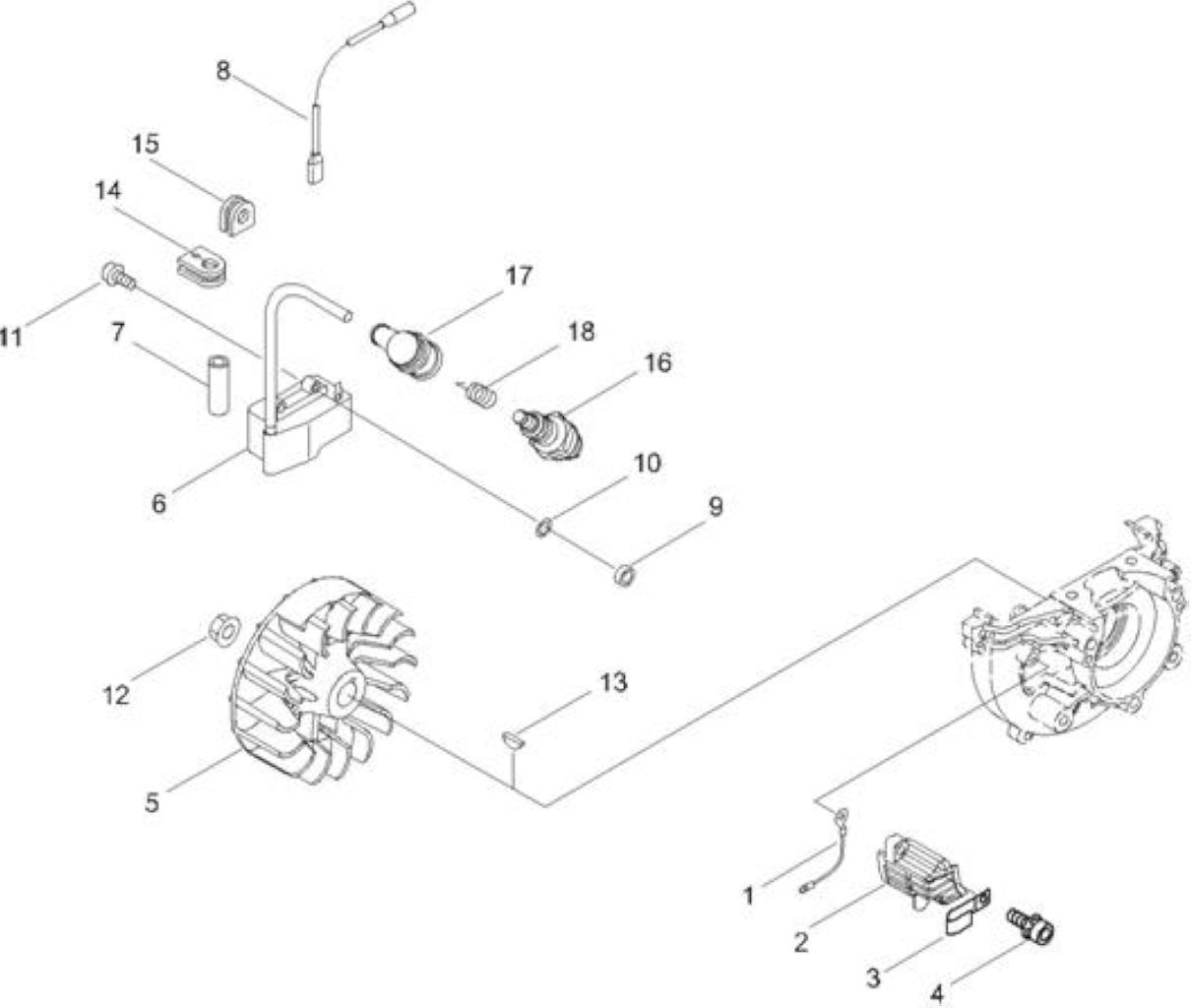

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR15663543130	FILO DI MASSA	1
2	ECRA127000160	PARAPOLVERE	1
3	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
4	ECR90016205016	BULLONE BRUGOLA 5X16	1
5	ECRA409001222	VOLANO	1
6	ECRA411000251	* VEDI ECRA411000252 *	1
7	ECRV475003380	TUBETTO	1
8	ECR16201004561	CAVO MASSA	1
9	ECRV322000031	WASHER,CIRCULAR 4	2
10	ECR90060300004	RONDELLA PIANA M4	2
11	ECRV202000130	BOLT,4	2
12	ECR90051500008	DADO N8	1
13	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
14	ECRV135000030	GUIDA IN GOMMA	1
15	ECR15611004920	GUIDA IN GOMMA	1
17	ECRA427000013	CAPPUCCIO CANDELA	1
18	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1

Rif.	Articolo	Descrizione	Q.tà	Nota

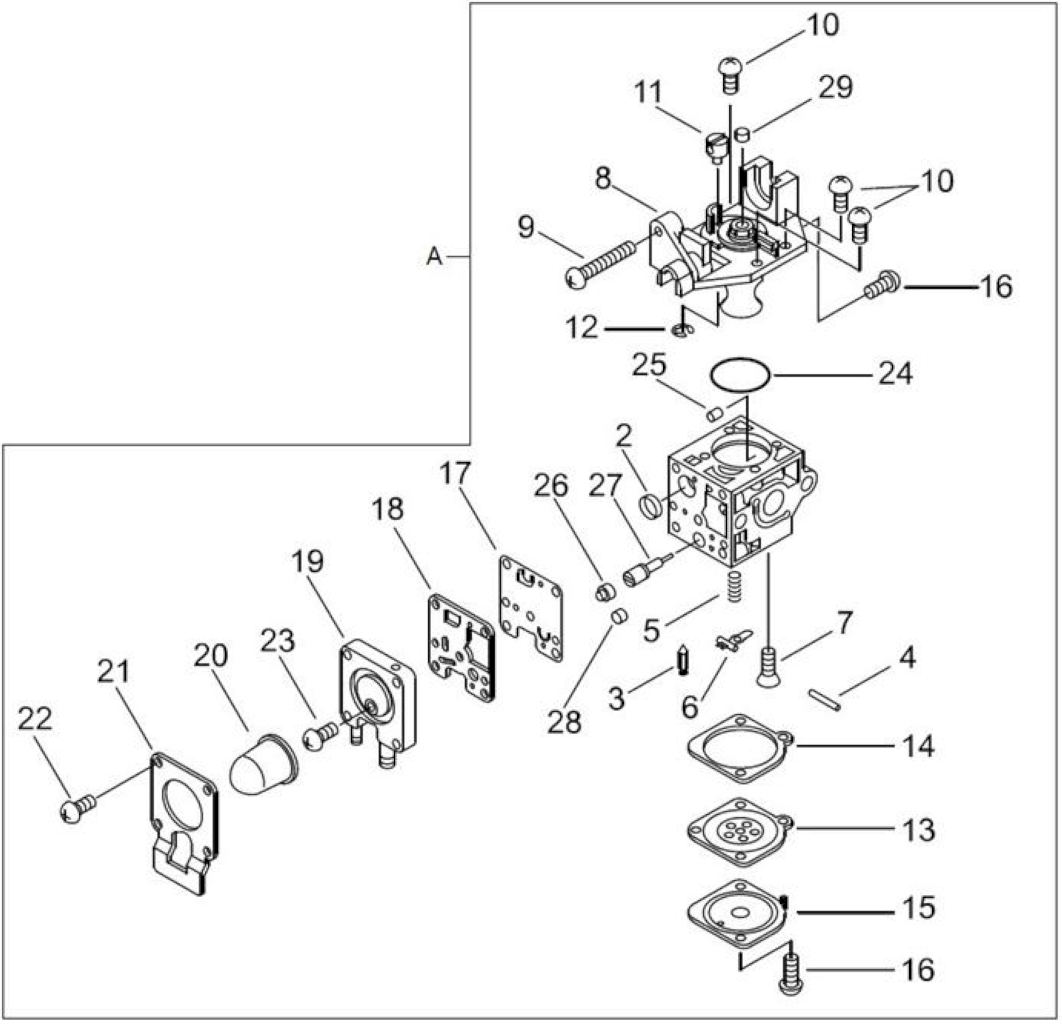

A	ECRA021001742	CARBURATORE ZAMA RB-K94 *T.I.09-395	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECR12532207260	MOLLA BILANCIERE	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002070	COPERCHIO	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005001240	*VEDI ECRP005002090 *	1
12	ECRP005000190	E-RING	1
13	ECRP005002230	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
20	ECRP005003110	PRIMER	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001290	SCREW,MAINN MIXTURE	1
28	ECRP005001270	TAPPO LIMITATORE (NERO)	1
29	ECRA259000010	*VEDI ECRP005001270 *	1

Rif.	Articolo	Descrizione	Q.tà	Nota

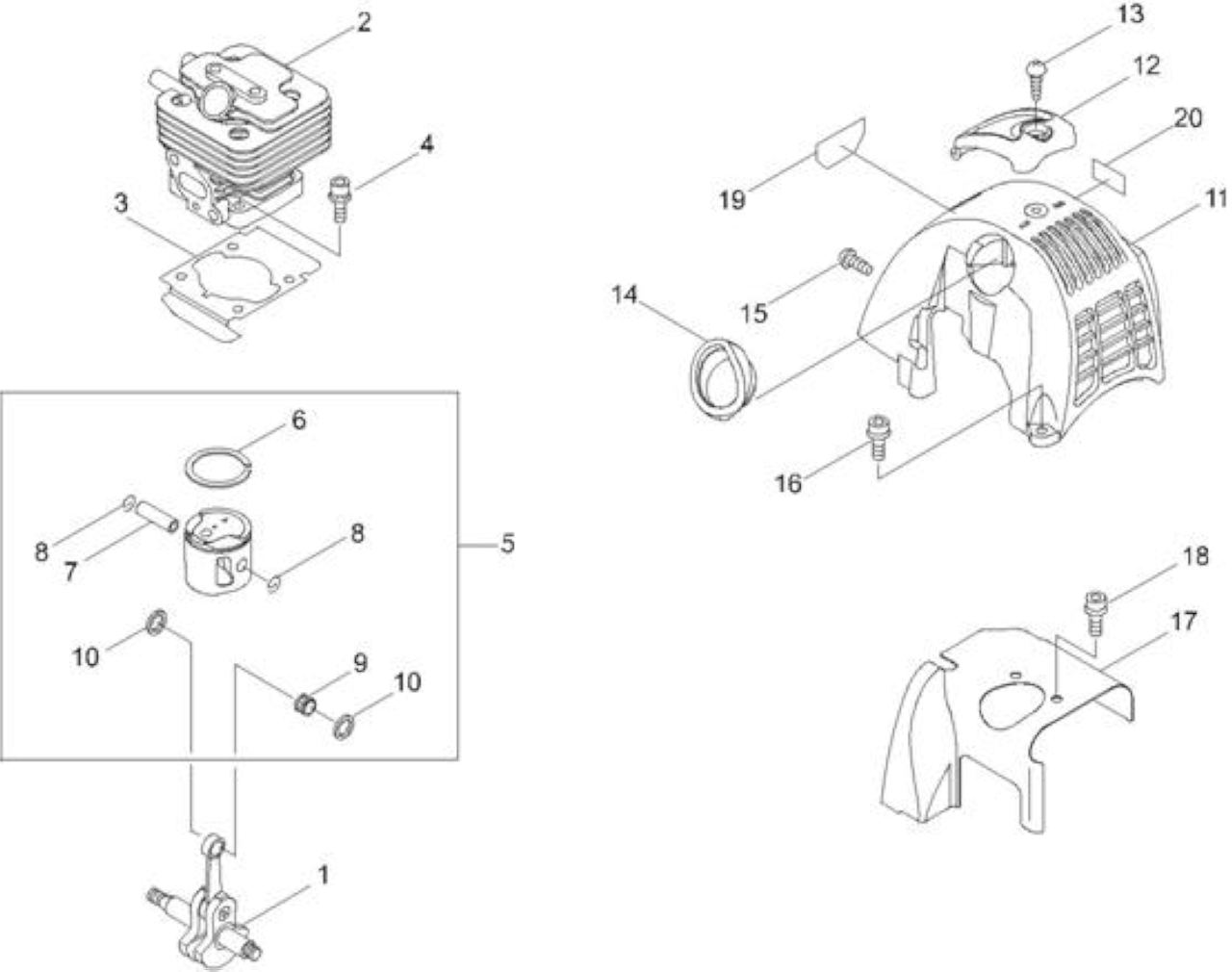

1	ECRA011000434	ALBERO MOTORE	1
2	ECRA130000761	CILINDRO X SRM265L/HCA265ES/PPT226S	1
3	ECRV100000210	GUARNIZIONE CILINDRO	1
4	ECR90016205025	BULLONE BRUGOLA 5X25	4
5	ECRP021009771	KIT PISTONE X SRM265/HCA265ES	1
6	ECRA101000170	FASCIA ELASTICA	1
7	ECR10001335430	SPINOTTO PISTONE	1
8	ECR10001503931	FERMO SPINOTTO	2
9	ECR10001216131	CUSCINETTO DI BIELLA	1
10	ECR10001453630	DISTANZIALE SPINOTTO	2
11	ECRA160000780	*VEDI ECRA160000781 *	1
12	ECRA162000100	PROTEZIONE COPRICILINDRO	1
13	ECR90025605016	SCREW, TAPPING	1
14	ECRA162000080	PROTEZIONE SUPERIORE	1
15	ECR9114005012	BOLT	1
16	ECR90010605014	BULLONE BRUGOLA 5X14	1
17	ECRA160000691	CARTER CILINDRO	1
18	ECR90010605008	BOLT, H.S. 5* 8	2
19	ECRX547000930	LABEL,ECHO	1
20	ECRX505007710		1

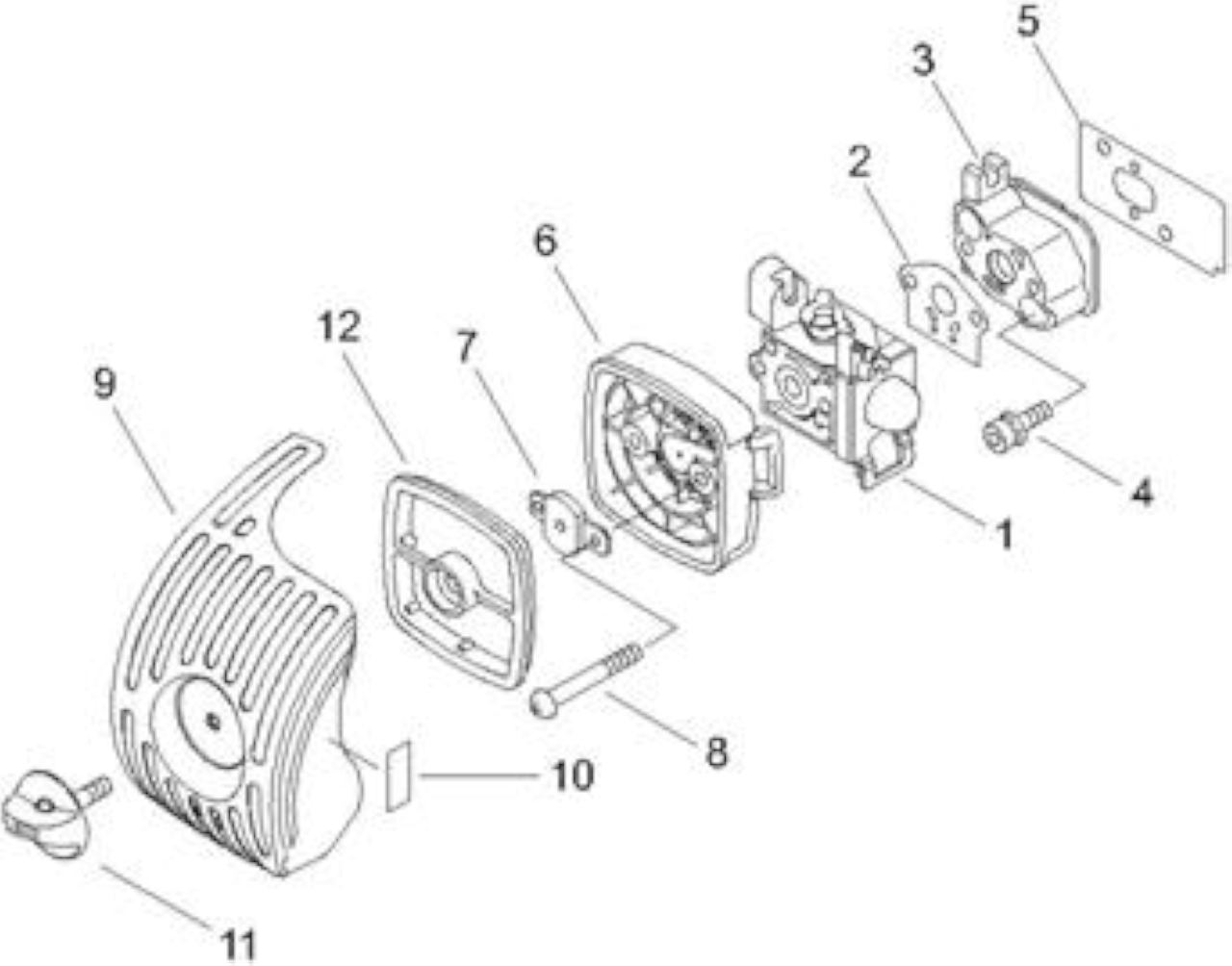

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021001742	CARBURATORE ZAMA RB-K94 *T.I.09-395	1
2	ECRV103000270	GUARNIZIONE ISOL-CARBURATORE	1
3	ECRA200000200	ISOLATORE	1
4	ECR90016205025	BULLONE BRUGOLA 5X25	2
5	ECRV103000210	GUARNIZIONE ISOLATORE	1
6	ECRP021004480	*VEDI ECRP021049750 * *T.I.04-249	1
7	ECR12901152730	PIASTRINA	1
8	ECR90024205065	SCREW 5*65	2
9	ECRA232000330	COPERCHIO FILTRO ARIA	1
10	ECR89033252730	ETICHETTA	1
11	ECRV299000250	POMELLO	1
12	ECRA226001410	FILTRO ARIA	1

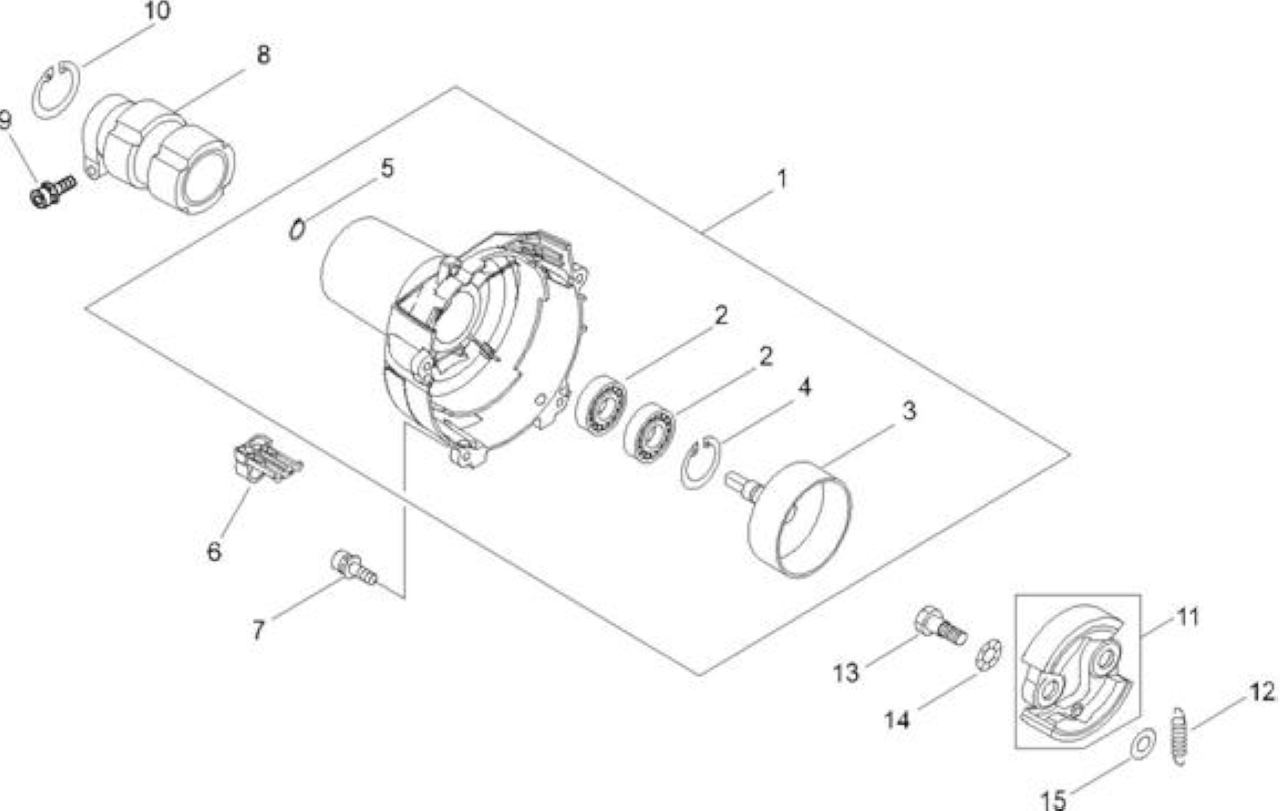

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021047710	CARTER VENTOLA COMPL.	1
2	ECR90080706001	CUSCINETTO BB6001	2
3	ECRA556000390	CAMPANA FRIZIONE	1
4	ECR90070200028	FERMO CR28	1
5	ECR90070100012	FERMO CS12	1
6	ECRV491000180	CLIP	1
7	ECR90016304016	BULLONE HSH	4
8	ECRA575000110	AMMORTIZZATORE	1
9	ECR90016205028	BULLONE BRUGOLA 5X28	1
10	ECR90070200042	ANELLO	1
11	ECRP021046900	*VEDI ECRP021046901 *	1
12	ECRV451001390	MOLLA FRIZIONE	1
13	ECR17504656030	BULLONE FRIZIONE	2
14	ECR17504956030	RONDELLA FRIZIONE	2
15	ECR17504805530	RONDELLA FRIZIONE	2

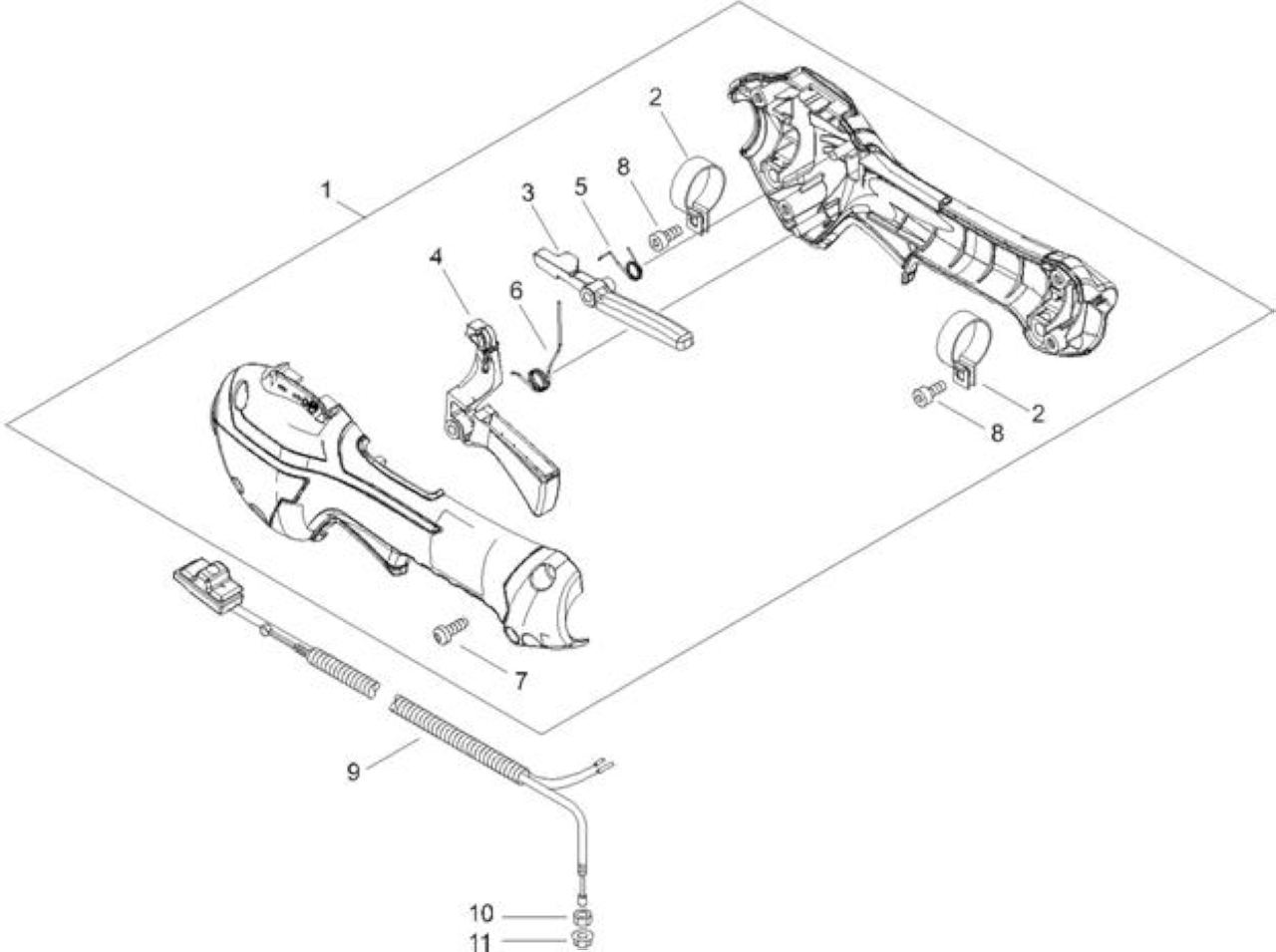

1	ECRP021047690	*VEDI ECRP021047691 *	1
2	ECRV495003020		2
3	ECRC460000441	FERMO ACCELERATORE	1
4	ECRC453000482	LEVA ACCELERATORE	1
5	ECRV452001510	MOLLA DI RITORNO	1
6	ECRV452001520	MOLLA DI RITORNO	1
7	ECRV805000000	BULLONE TORX 5	4
8	ECRV805000150	BULLONE TORX 5	2
9	ECRP021047700	*VEDI ECRP021044750 *	1
10	ECR90050200006	DADO 3N06	1
11	ECR90051800006	NUT, FLANGE	1

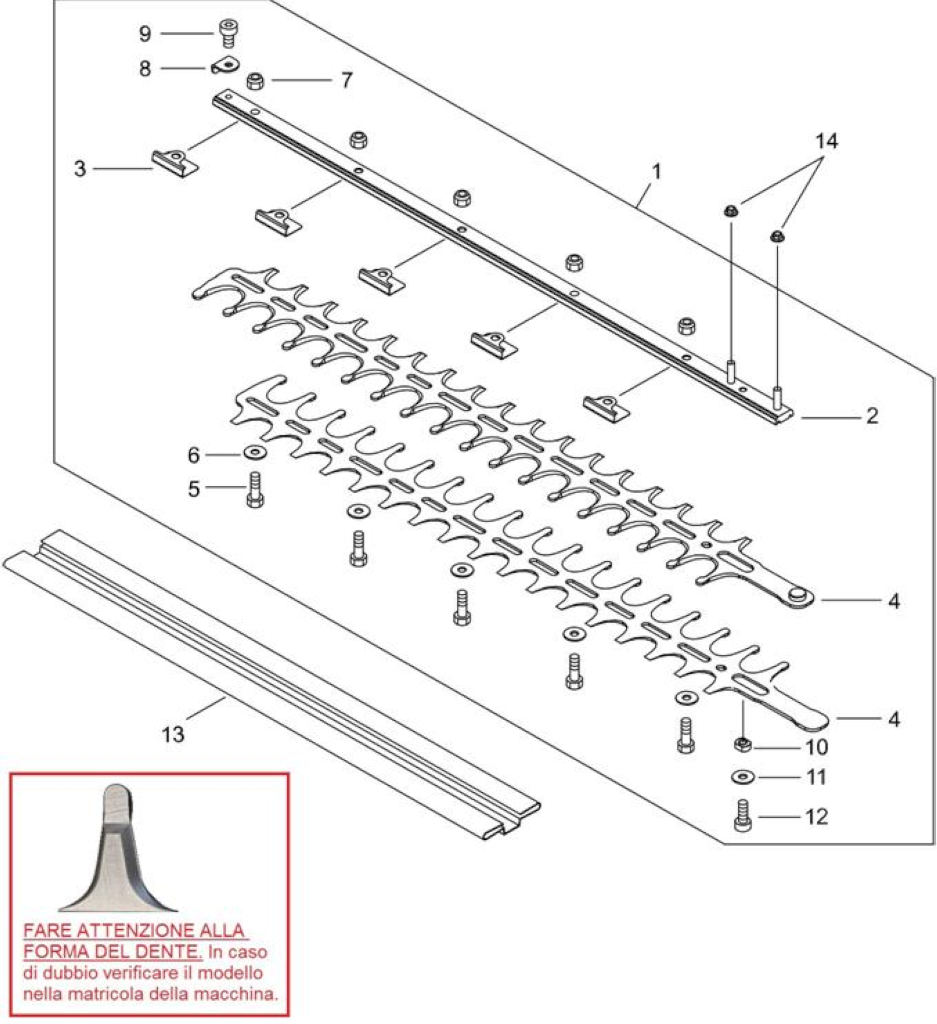

1	ECRX041000510	LAMA COMPLETA X HCAS235ESLW/HCA265	1
2	ECRX425000920	SUPPORTO LAME X HCAS235ESLW/265ESLW	1
3	ECRX425000930	SUPPORTO	5
4	ECRX411001320	LAMA X HCAS235ESLW/HCA265ESLW	2
5	ECRV204000570	BULLONE BARRA FALCIANTE	5
6	ECRV304000240	RONDELLA	5
7	ECR43302206460	DADO LAMA *T.I.12-494	5
8	ECRJ447001050	PROTEZIONE	1
9	ECRV805000120	BULLONE TORX 5	1
10	ECRV376002130	SPESSORE	1
11	ECRV304000240	RONDELLA	1
12	ECRV805000250	BULLONE TORX 5	1
14	ECRV263000330	DADO	2

Rif.	Articolo	Descrizione	Q.tà Nota

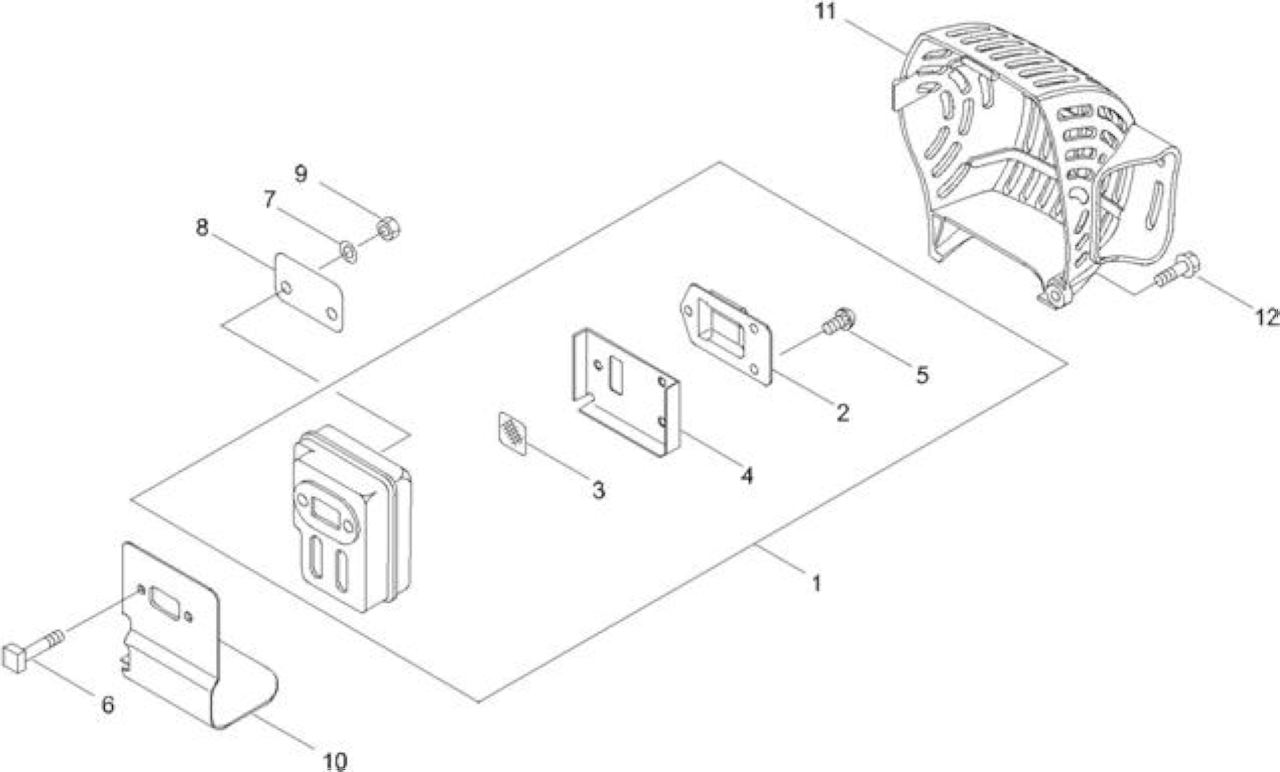

1	ECRP021011580	MARMITTA COMPLETA	1
2	ECRA313000830	GUIDA SCARICO	1
3	ECR14586240630	RETINA MARMITTA	1
4	ECRV104000790	GUARNIZIONE SCARICO	1
5	ECR9136704010	SCREW	3
6	ECRV203000120	PRIGIONIERO MARMITTA	2
7	ECR9228005000	WASHER, NORD-LOCK	2
8	ECRV150001760	PIASTRA	1
9	ECR90050000005	DADO N05	2
10	ECRV104000780	GUARNIZIONE SCARICO	1
11	ECRA320000341	COPRI MARMITTA	1
12	ECR90010605014	BULLONE BRUGOLA 5X14	1

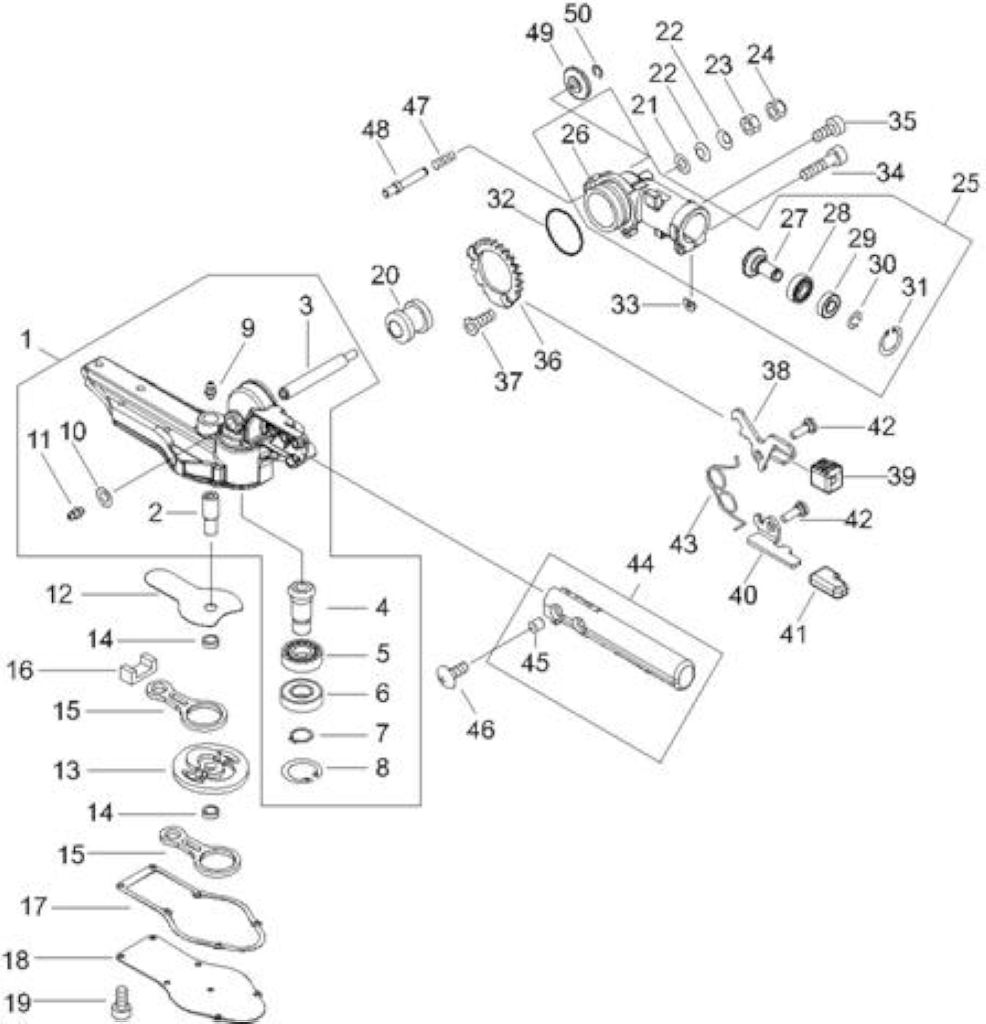

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021047560	* VEDI ECRP200000320 *	1
2	ECRC534001060	ALBERINO INGRANAGGIO	1
3	ECRC534001010	ALBERINO	1
4	ECRV655000090	PIGNONE	1
5	ECR90080036002	CUSCINETTO BB6002/C3	1
6	ECR9400436002	CUSCINETTO BB6002ZZ/C3	1
7	ECR90070100014	FERMO CS14	1
8	ECR9242432000	SNAP RING	1
9	ECRV187000080	INGRASSATORE	1
10	ECR90060300006	RONDELLA PIANA M6	1
11	ECRV187000080	INGRASSATORE	1
12	ECRV150003940	*VEDI ECRV150003941 *	1
13	ECRV650000660	*VEDI ECRV650000661 *	1
14	ECRV356000730	COLLARINO 10	2
15	ECRC532000360	BIELLA	2
16	ECRV541000570	FELTRINO	1
17	ECRV110000180	GUARNIZIONE SCATOLA INGRANAGGI	1
18	ECRC539000130	COPERCHIO SCATOLA INGR. *T.I.17-618	1
19	ECRV804000110	BULLONE TORX 4	7
20	ECRP021047570	INGRANAGGIO DOPPIO	1
21	ECR90060300006	RONDELLA PIANA M6	1
22	ECRV347000030	RONDELLA CONICA	2
23	ECR90050200006	DADO 3N06	1
24	ECR90056000006	DADO AUTOBLOCCANTE -06-	1
25	ECRP021047820	SCATOLA INGRANAGGI COMPL.	1
26	ECRC531001040	SCATOLA INGRANAGGI	1
27	ECRV651001000	PIGNONE COPPIA CONICA	1
28	ECR90085506901	CUSCINETTO BB6901	1
29	ECR90085906901	CUSCINETTO A SFERE 6901ZZ	1
30	ECR90070600012	FERMO WR12	1
31	ECR9242424000		1
32	ECR90072400035	ANELLO DI TENUTA	1
33	ECRV340000300	SPESSORE	1
34	ECRV805000170	BULLONE TORX 5 -SILVER-	1
35	ECRV805000130	BULLONE, TORX 5	1
36	ECRC465000030	CREMAGLIERA	1
37	ECR90017505012	BOLT, H.S.H	2
38	ECRC661000150	LEVA	1
39	ECRV494000880	TAPPO	1
40	ECRC661000080	LEVA DI SICUREZZA	1
41	ECRV494000890	*VEDI ECRV494000891 *	1
42	ECRV204000580	PERNO	2
43	ECRV452000710	MOLLA DI RITORNO	1
44	ECRC403000480	IMPUGNATURA	1

Rif.	Articolo	Descrizione	Q.tà Nota
45	ECRV354000320	COLLARINO	2
46	ECR9146306020	VITE	2
47	ECRV450001930		1
48	ECRC226000070		1
49	ECRM613000250	POMELLO	1
50	ECR90070000005	ANELLO DI TENUTA CE05	1

Rif.	Articolo	Descrizione	Q.tà Nota

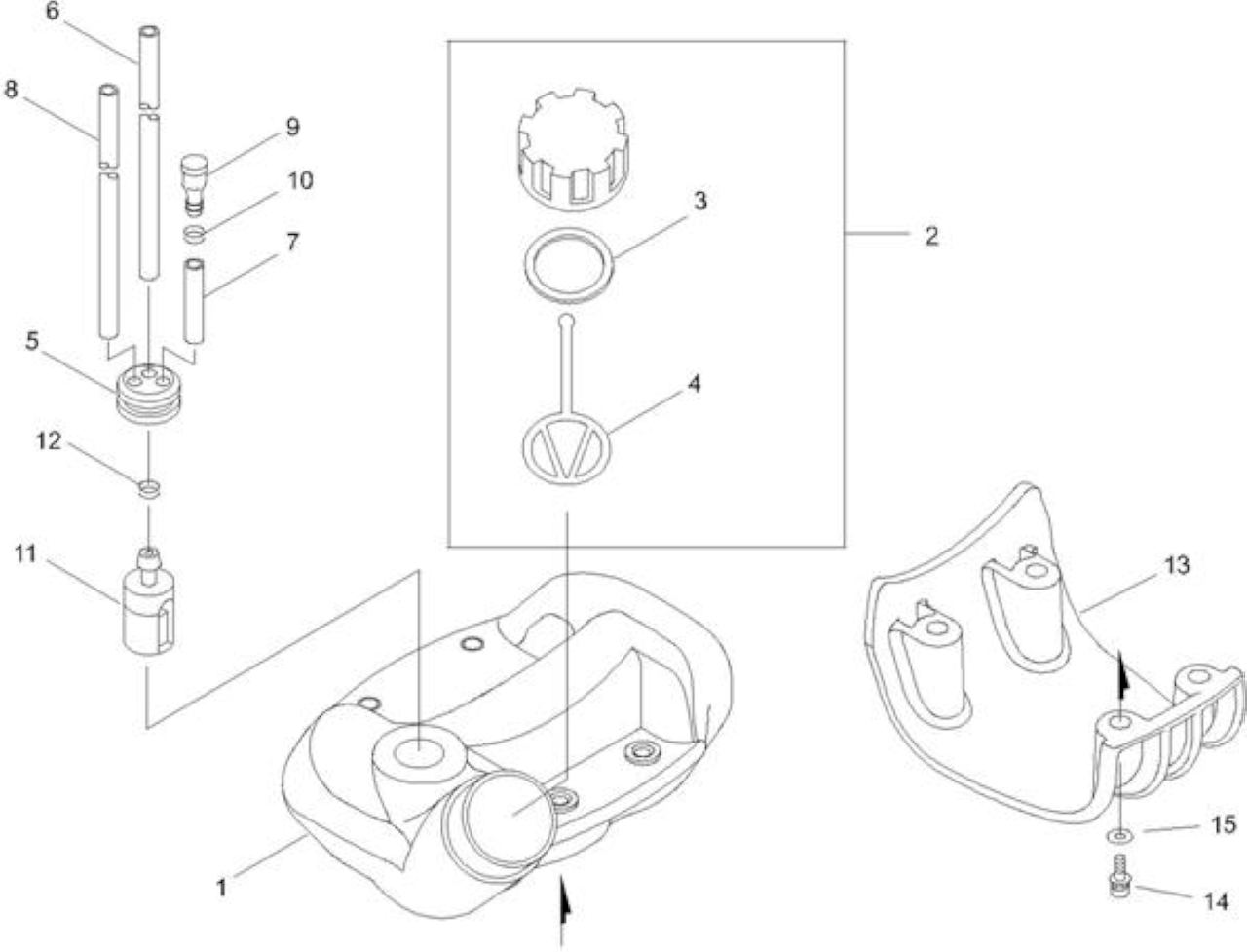

1	ECRA350000440	SERBATOIO MISCELA	1
2	ECR13100455530	*VEDI ECRP100006640 *	1
3	ECR13101655830	*VEDI ECRV107000190 *	1
4	ECR13105156030	MISCELATORE	1
5	ECR13211555930	*VEDI ECR13211555931 *	1
6	ECRV470000580	* VEDI ECRV470000581 *	1
7	ECRV471001180	*VEDI ECRV471001181 *	1
8	ECR13201040830	TUBO MISCELA	1
9	ECRA356000031	VALVOLA SFIATO	1
10	ECRV490001230	CLIP	1
11	ECRA369000001	FILTRO MISCELA	1
12	ECRV490001240	CLIP	1
13	ECRA175000030	SUPPORTO	1
14	ECR90016205025	BULLONE BRUGOLA 5X25	4
15	ECR90060300005	RONDELLA PIANA M5	4
