Avviamento, Volano, Frizione Carburatore

Filtro aria, Marmitta Impugnatura

Motore, Campana frizione Scatola ingranaggi, Lame Serbatoio miscela













Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR16201052830

LEAD, GROUND

1



2

ECR90016204022

BULLONE BRUGOLA 4X22

2



4

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



5

ECR15901203433

CAPPUCCIO CANDELA

1



6

ECR15611240630

GOMMINO

1



7

ECR15662652630

MODULO ACCENSIONE

1



8

ECR17500056830

* VEDI ECR17500056831 *

1

SOSTITUITO DA

9

ECR15680144731

VOLANO

*T.I.98-624 1

ECR17500056831

10

ECR17720244331

*VEDI ECR17720212220 *

1

11

ECR17723442030

*VEDI ECR17723412220 *

1

12

ECR17721844330

GANCIO AVVIAMENTO

1

13

ECR17720042033

AVVIAMENTO COMPLETO

1

14

ECR17723644330

VITE

1

15

ECR17721544430

AVVOLGIFUNE

1

16

ECR17722042030

* VEDI ECRP022019680 *

1

17

ECR17722610120

FUNE AVVIAMENTO

1

18

ECR17722742030

*VEDI ECRP022045770 *

1

19

ECR17722806530

IMPUGNATURA AVVIAMENTO

1

20

ECR90016304016

BULLONE HSH

2

21

ECR89011849130

ETICHETTA

1

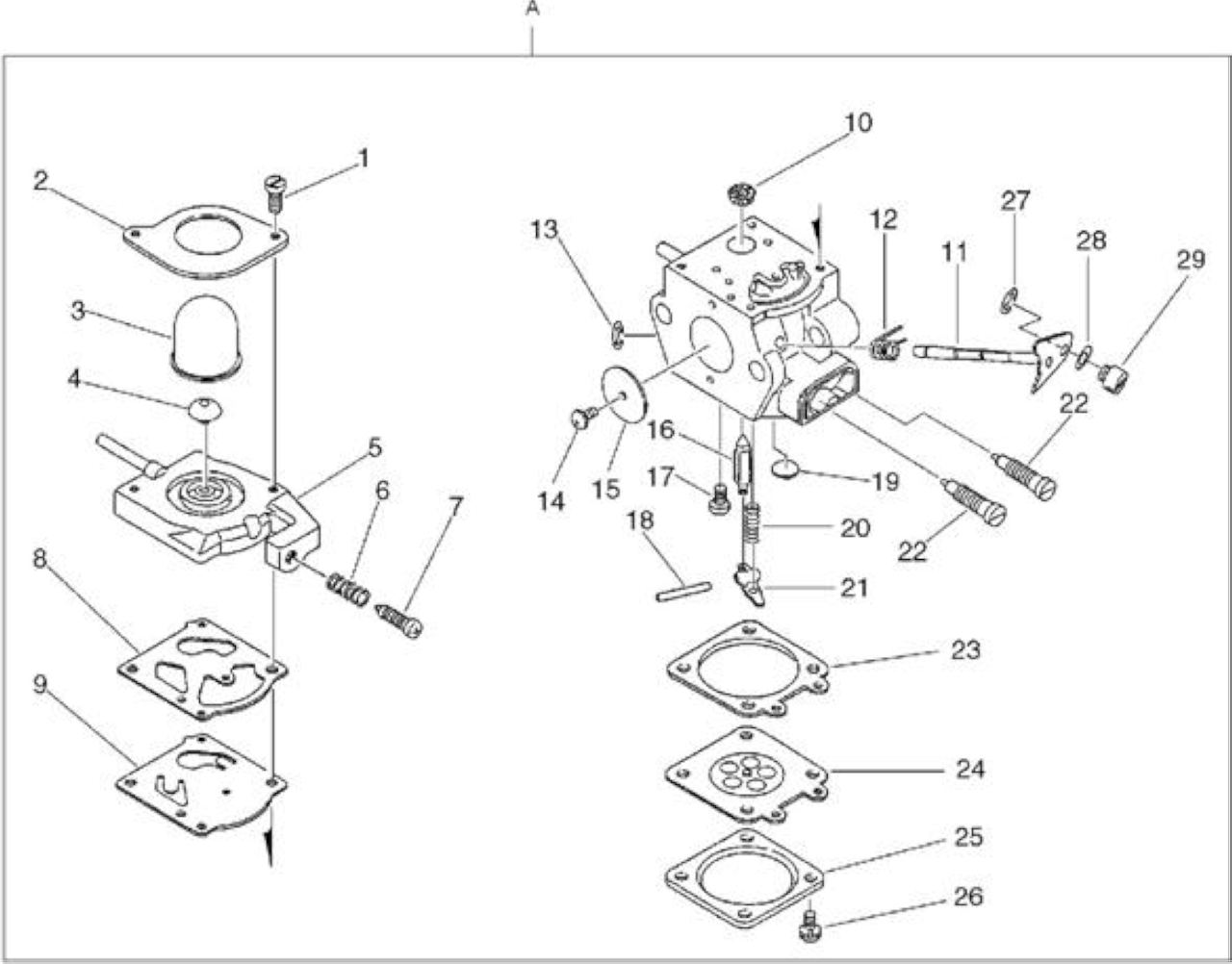

Rif.        Articolo                  Descrizione                                  Q.tà Nota

1           ECR12311043130 VITE COPERCHIO CARBURATORE 2



2

ECR12314209560

COPERCHIO MEMBRANA POMPANTE

1

3

ECR12318109560

PRIMER

1

4

ECR12317135630

VALVOLA SFIATO

1

5

ECR12312443230

COPERCHIO MEMBRANA POMPANTE

1

6

ECR12313304260

MOLLA REGISTRO MINIMO

1

7

ECR12313404260

VITE REGISTRO MINIMO

1

8

ECR12312509560

GUARNIZIONE MEMBRANA

1

9

ECR12311209560

MEMBRANA POMPANTE

1

10

ECR12312610631

FILTRO CARBURATORE

1

11

ECR12311752130

ALBERINO ACCELERATORE

1

12

ECR12311352130

MOLLA DI RITORNO

1

13

ECR12312715030

FERMO ALBERINO

1

14

ECR12311438830

VITE

1

15

ECR12311653130

FARFALLA ACCELERATORE

1

16

ECR12313719830

SPILLO CARBURATORE

1

17

ECR12313903930

VITE BILANCIERE

1

18

ECR12313803930

SPINOTTO

1

19

ECR12314610631

PASTIGLIA CARBURATORE

1

20

ECR12312239330

MOLLA BILANCERE

1

21

ECR12312303930

BILANCIERE

1

22

ECR12312052131

VITE REGOLAZIONE MASSIMO

2

23

ECR12314003930

GUARNIZIONE MEMBRANA

1

24

ECR12314103930

MEMBRANA CON DISCO

1

25

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1

26

ECR12313002960

VITE COPERCHIO MEMBRANA

4

27

ECR12317307930

FERMO CE

1

28

ECR12314926030

RONDELLA

1

29

ECR12317226030

VITE

1

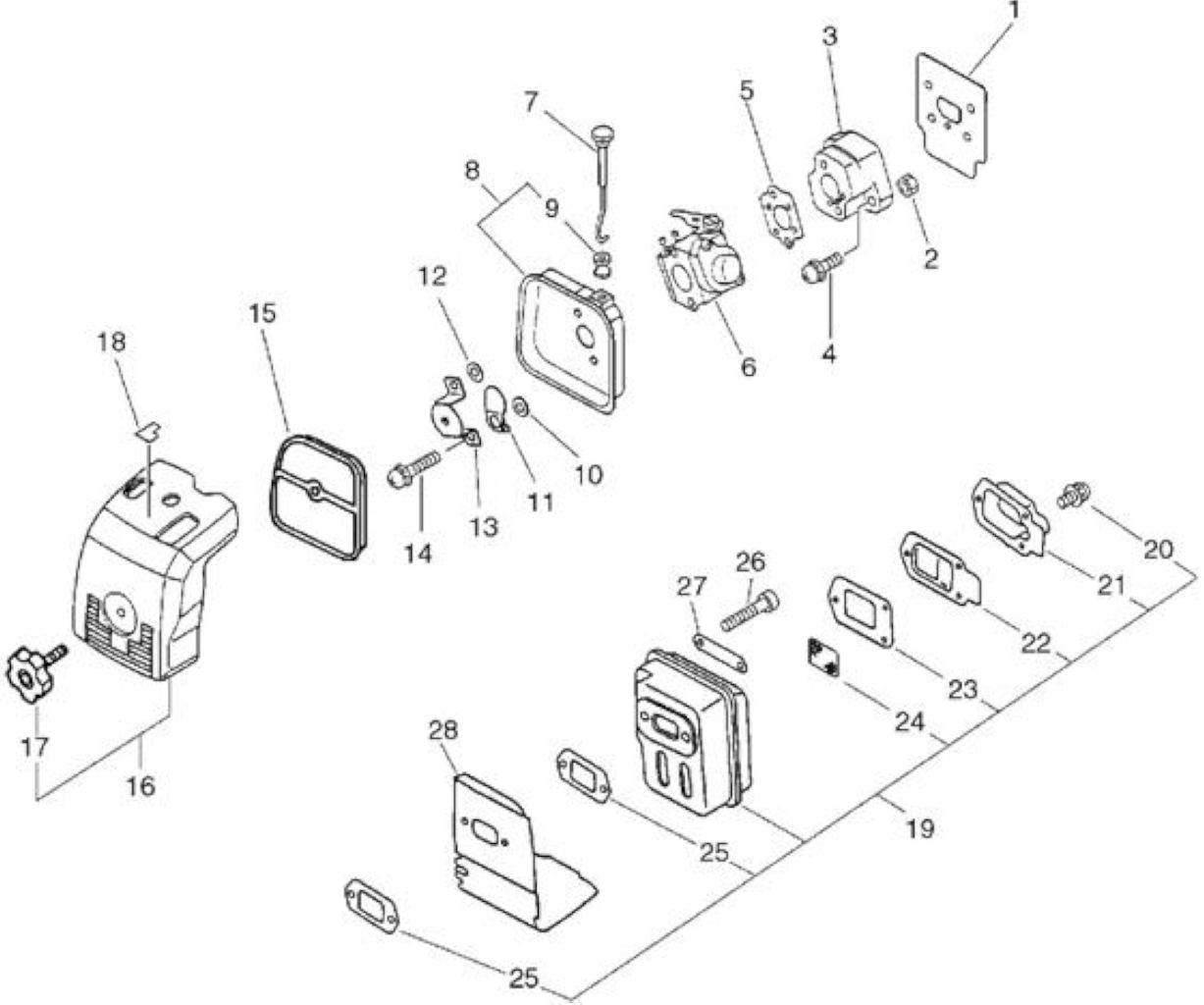

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13001042032

GUARNIZIONE

1



2

ECR90050000005

DADO N05

2



3

ECR13001742031

ISOLATORE

*T.I.04-249

1



4

ECR90023805020

VITE SR 5X20

2



5

ECR13001005960

GUARNIZIONE ISOLATORE

1



6

ECR12300052133

CARBURATORE X HCA2400/2500/SHC2400

1



7

ECR17851051730

ALBERINO ARIA

1



8

ECR13030151730

SEDE FILTRO ARIA

1



9

ECR17881005230

GUIDA IN GOMMA

1



10

ECR17851600830

SPESSORE

1



11

ECR17851505060

FARFALLA ARIA

1



12

ECR90060000005

RONDELLA PIANA M5

1



13

ECR12901152131

PIASTRINA ALLOGGIO FILTRO ARIA

1



14

ECR90024205057

VITE SR 5X57

2



15

ECR13031051830

FILTRO ARIA

*T.I.99-710

1



16

ECR13030252131

*VEDI ECR13030252132 *

1



17

ECR13040652131

POMELLO COPERCHIO FILTRO ARIA

1



18

ECR89012147530

ETICHETTA

1



19

ECRP021008940

MARMITTA COMPLETA

*T.I.04-235

1



20

ECR90024204010

VITE SR 4X10

3



21

ECR14581852130

GUIDE, EXHAUST

1



22

ECR14587642030

COPRI MARMITTA

1



23

ECR14586642031

GUARNIZIONE COPRI MARMITTA

1



24

ECR14586240630

RETINA MARMITTA

1

25

ECRV104000160

GUARNIZIONE MARMITTA

2

26

ECR90010505055

BULLONE BRUGOLA 5X55

2

27

ECR14564204930

RONDELLA MARMITTA

1

28

ECRA320000251

COPRI MARMITTA

1













Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR16340155631

*VEDI ECRP021017180 *

1



2

ECR89015739130

*VEDI ECR89015739131 *

1



3

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



4

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



5

ECR17801252730

FERMO ACCELERATORE

1



6

ECR17800352130

SET IMPUGNATURA DX

1



7

ECR90050000005

DADO N05

1



7

ECR90050000005

DADO N05

1



7

ECR90050000005

DADO N05

2



8

ECR90024205035

VITE SR 5X35

1



9

ECR90024205025

VITE SR 5X25

1



10

ECRC050000440

TUBO TRASMISSIONE

1



11

ECRC440000020

*VEDI ECRC440000022 *

1



12

ECR90014205020

BULLONE 5X20 C/RONDELLE

1



13

ECR61021744730

GUIDA FLESSIBILE

1



14

ECR61024644730

FERMO

2



15

ECR17801052130

GRILLETTO ACCELERATORE

*T.I.03-128

1



16

ECR17804342230

MOLLA DI RITORNO

1



17

ECR30120029430

FERMO IMPUGNATURA 26MM

1



18

ECR90024205014

VITE SR 5X14

1



19

ECR35121352130

*VEDI ECRC403000140 *

1



20

ECR30101652730

ANELLO

1



21

ECR69901203330

BOCCOLA

1



22

ECR90010005018

BULLONE 5X18

1



23

ECR30120708930

FASCETTA

1



24

ECR89061712361

LABEL, CAUTION

1



25

ECR89015204930

ETICHETTA

1



26

ECR61001344730

FLESSIBILE LUNGO 152CM

1



27

ECR35101254330

GOMMA IMPUGNATURA POST.

1



28

ECR61027252130

*VEDI ECRP021014550 *

1



29

ECR90024205028

VITE SR 5X28

1



30

ECR90050200006

DADO 3N06

2



31

ECR17800156730

CAVO ACCELERATORE

1



32

ECR17812750330

GUAINA FILO 343SL

1



33

ECRC062000100

CINGHIE COMPLETE

1

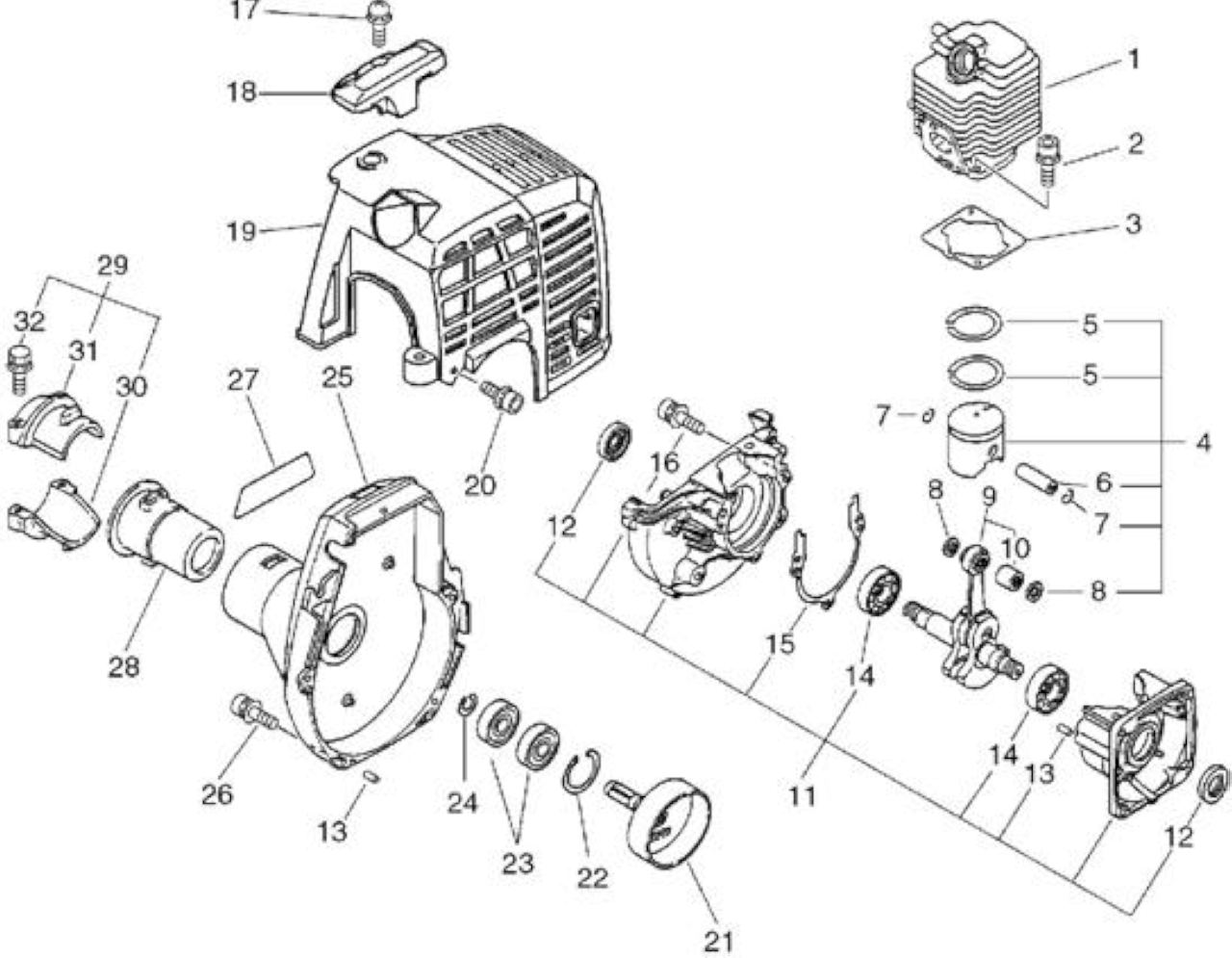

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10101108961

CILINDRO

1



2

ECR90016205022

BULLONE BRUGOLA 5X22

2



3

ECR10101044332

GUARNIZIONE CILINDRO

1



4

ECR10000009563

*VEDI ECR10000052130 *

1



5

ECR10001109560

FASCIA ELASTICA

2



6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001504630

FERMO SPINOTTO

2



8

ECR10001411520

DISTANZIALE SPINOTTO

2



9

ECRA011000101

*VEDI ECRA011001410 *

1



10

ECRV553000010

CUSCINETTO DI BIELLA

1



11

ECR10020452132

*VEDI ECR10020452133 *

1



12

ECR10021242031

PARAOLIO

2



13

ECR10021503930

*VEDI ECR90033040080 *

2



13

ECR10021503930

*VEDI ECR90033040080 *

2



14

ECR9403536201

CUSCINETTO BB6201/C3

2



15

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



16

ECR90016205028

BULLONE BRUGOLA 5X28

3

17

ECR90023805016

VITE SR 5X16

1

18

ECR15991254130

PROTEZIONE SUPERIORE

1

19

ECR10151448930

CARTER CILINDRO

1

20

ECR90016304016

BULLONE HSH

2

21

ECR17500548931

CAMPANA FRIZIONE

1

22

ECR90070200028

FERMO CR28

1

23

ECR90080796001

*VEDI ECR9405106001 *

2

24

ECR90070100012

FERMO CS12

1

25

ECR10150352131

CARTER VENTOLA

1

26

ECR90016304016

BULLONE HSH

4

27

ECRX503006300

LABEL,MODEL

1

28

ECR61091055230

AMMORTIZZATORE

1

29

ECR61090355230

RACCORDO COMPLETO

1

30

ECR61092355230

SUPPORTO

1

31

ECR61092227432

SUPPORTO SUPERIORE

1

32

ECR90014205025

BULLONE 5X25 C/RONDELLE

2



















ECRP021010464


ECRC465000010

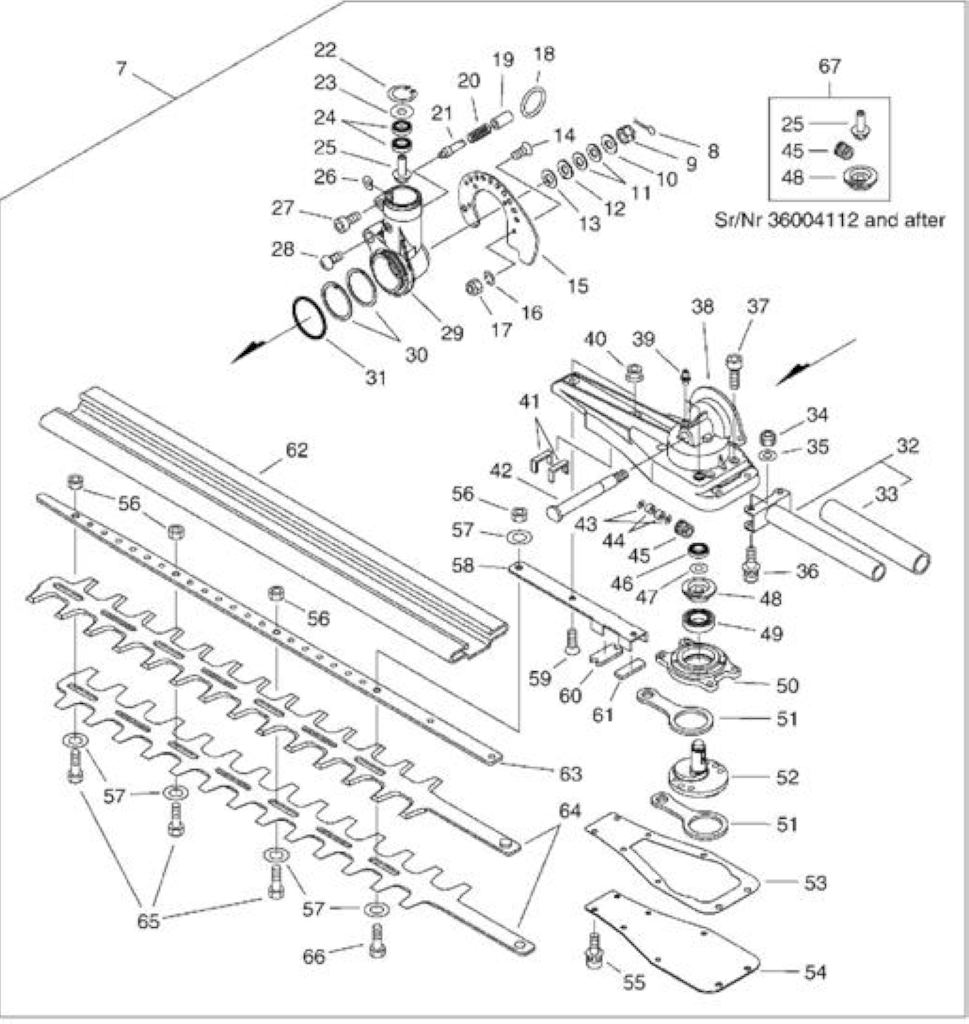

Rif.

Articolo

Descrizione

Q.tà

Nota

7

ECRP021010463

*VEDI ECRP021010464 *

1

SOSTITUITO DA

7

ECRP021010464

*VEDI ECRP021010467 *

1

ECRP021010464

7

ECRP021010462

*VEDI ECRP021010464 *

1

SOSTITUITO DA

7

ECRP021010460

*VEDI ECRP021010464 *

1

ECRP021010464 SOSTITUITO DA

7

ECRP021010461

*VEDI ECRP021010464 *

1

SOSTITUITO DA

8

ECR9300016180

COPPIGLIA

1

ECRP021010464

9

ECR90052900008

DADO CON FERMO

1



10

ECRV306000140

RONDELLA

1



11

ECRV347000010

RONDELLA

2



12

ECRV340000110

RONDELLA

1



13

ECRV110000040

GUARNIZIONE

1



14

ECR90021204012

VITE SF 4X12

2



15

ECRC465000010

CREMAGLIERA

*T.I.06-335

1



15

ECRC465000000

*VEDI ECRC465000010 *

1

SOSTITUITO DA

16

ECR90060500004

RONDELLA APERTA M4

2



17

ECR90056000004

DADO

2



18

ECRV583000050

ANELLO

1



19

ECRV355000310

COLLARINO 8

1



20

ECRV450000420

MOLLA DI COMPRESSIONE

1



21

ECRV642000020

SPINOTTO

1



22

ECR90070200022

FERMO CR22

1



23

ECRV583000060

ANELLO

1



24

ECR90085906900

CUSCINETTO BB6900

2



25

ECRV651000240

INGR.COPPIA CONICA D-12 QUADRO *T.I.06-335

1

PUÒ ESSERE USATO SOLO CON ECRP021010690

25

ECRV651000150

*VEDI ECRP021010690 *

1

MATRICOLA 36004111 E

26

ECRV340000170

SPESSORE

1

PRECEDENTI

27

ECR90016205025

BULLONE BRUGOLA 5X25

1



28

ECR90024205012

VITE SR 5X12

1



29

ECRC531000291

*VEDI ECRC531000292 *

1

SOSTITUITO DA

29

ECRC531000292

*VEDI ECRC531000293 *

*T.I.06-335

1

ECRC531000292

30

ECRV340000120

SPESSORE

2



31

ECR90072400032

ANELLO GOMMA

1



32

ECR35130512360

IMPUGNATURA POSTERIORE

1



33

ECR35131512360

GOMMA IMPUGNATURA

1



34

ECR90056000005

DADO AUTOBLOCCANTE -05-

2



35

ECR90060000005

RONDELLA PIANA M5

2



36

ECR90014205028

BULLONE 5X28 C/RONDELLE

2



37

ECR90010505008

BULLONE BRUGOLA 5X08

4



38

ECRC531000301

*VEDI ECRC531000302 *

1

SOSTITUITO DA

38

ECRC531000302

CARTER BIELLA SUP.

1       ECRC531000302

39

ECR88011010860

UGELLO GRASSO

2

40

ECR90051600005

DADO FLANGIATO M5

2

41

ECRV541000130

FELTRINO

2

42

ECRC534000260

ALBERINO

1

























48         ECRV651000260    INGRANAGGIO LAME D-35

*T.I.06-335

PRECEDENTI

Rif.

Articolo

Descrizione

Q.tà

Nota

43

ECRV307000150

RONDELLA 10

2



44

ECRV555000040

CUSCINETTO

2



45

ECRV651000140

*VEDI ECRP021010690 *

1

MATRICOLA 36004111 E

45

ECRV651000250

INGRANAGGIO COPPIA CONICA D-23/D-17 *T.I.06-335

1

PRECEDENTI

PUÒ ESSERE USATO SOLO

CON ECRP021010690

46

ECR90085506900

CUSCINETTO BB6900

1



47

ECRV583000040

ANELLO

1



48

ECRV651000160

*VEDI ECRP021010690 *

1

MATRICOLA 36004111 E



1       PUÒ ESSERE USATO SOLO

CON ECRP021010690

Text Box: 49 ECR90080006001 CUSCINETTO BB6001 1

50         ECRC503000071    *VEDI ECRC503000072 *           1       SOSTITUITO DA

50         ECRC503000072    SUPPORTO CUSCINETTO            1

51         ECRC532000120    *VEDI ECRC532000121 *           2       SOSTITUITO DA

51         ECRC532000140    *VEDI ECRC532000120 *

2       ECRC503000072

52

52         ECRC533000040    *VEDI ECRC533000041 *           1       SOSTITUITO DA

ECRC533000041    ECCENTRICO

1       ECRC532000140

53          ECRV110000051    GUARNIZIONE CORPO TESTINA 1

ECRC533000041

54

55         ECR90016204012   BULLONE BRUGOLA 4X12         6       SOSTITUITO DA


53         ECRV110000050    *VEDI ECRV110000051 *           1       SOSTITUITO DA

ECRC539000010    CARTER BIELLA INF.

1       ECRV110000051

56         ECR43302206460   DADO LAMA

57         ECR69911804560 RONDELLA BARRA                       5

*T.I.12-494

4       ECR90016204014

59         ECR90021205020 VITE SF 5X20                                 2

58         ECRC538000120    GUIDA LAMA                               1

61         ECRC538000100    *VEDI ECRC538000101 *           1

60         ECRC538000110    *VEDI ECRC538000111 *           1

62         ECR89852312360  SCABBARD, BLADE                     1       SOSTITUITO DA

62         ECRX495000060    *VEDI ECRX495000061 *           1

63         ECRX425000170    *VEDI ECRX425000220 *           1       SOSTITUITO DA

63         ECRX425000220    SUPPORTO LAME

1       ECRX495000060

64         ECRX411000350    LAMA X                                         2

HCA2500/HCAS2200/HCA265ES

ECRX425000220

64

65

ECRX411000260

ECR69911504660

*VEDI ECRX411000350 *

BULLONE 6

2

3

SOSTITUITO DA ECRX411000350

66

ECR69911507760

BULLONE BARRA FALCIANTE

1



67

ECRP021010690

SET INGRANAGGI QUADRO

1

MATRICOLA 36004112 E





*T.I.06-335



SUCCESSIVI



















Text Box: 1 ECR13100408960 * VEDI ECRP100006620 * 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECR13101655830   *VEDI ECRV107000190 *          1

5           ECR90060300005 RONDELLA PIANA M5                  2


3           ECR13105152430 MISCELATORE                               1

4           ECR13100546831   SERBATOIO MISCELA                 1

7           ECR30511042030 SUPPORTO MOTORE                     1

6           ECR90023805016   VITE SR 5X16                               2

9           ECRV471001200    *VEDI ECRV471001201 *           1

8           ECRA356000030    *VEDI ECRA356000031 *           1

11         ECRV471001200    *VEDI ECRV471001201 *           1

10         ECRV137000030    *VEDI ECR13211546730 *          1

13         ECR13201212360   *VEDI ECR13201212361 *          1       SOSTITUITO DA

12         ECR13201056330   TUBO MISCELA                           1

14         ECR13201103360 RACCORDO TUBO MISCELA

1       ECR13201212361



Text Box: 15 ECR13120507320 *VEDI ECR13120507321 * 1
