Carburatore

Filtro aria, Marmitta Impugnatura


Lame

Motore

Informazioni tecniche



CILINDRATA

23,6

POTENZA

0,66 (0,89)

PESO

6,1

SERBATOIO MIX

500

LUNGHEZZA LAMA

1010



Scatola ingranaggi Serbatoio miscela Volano, Avviamento

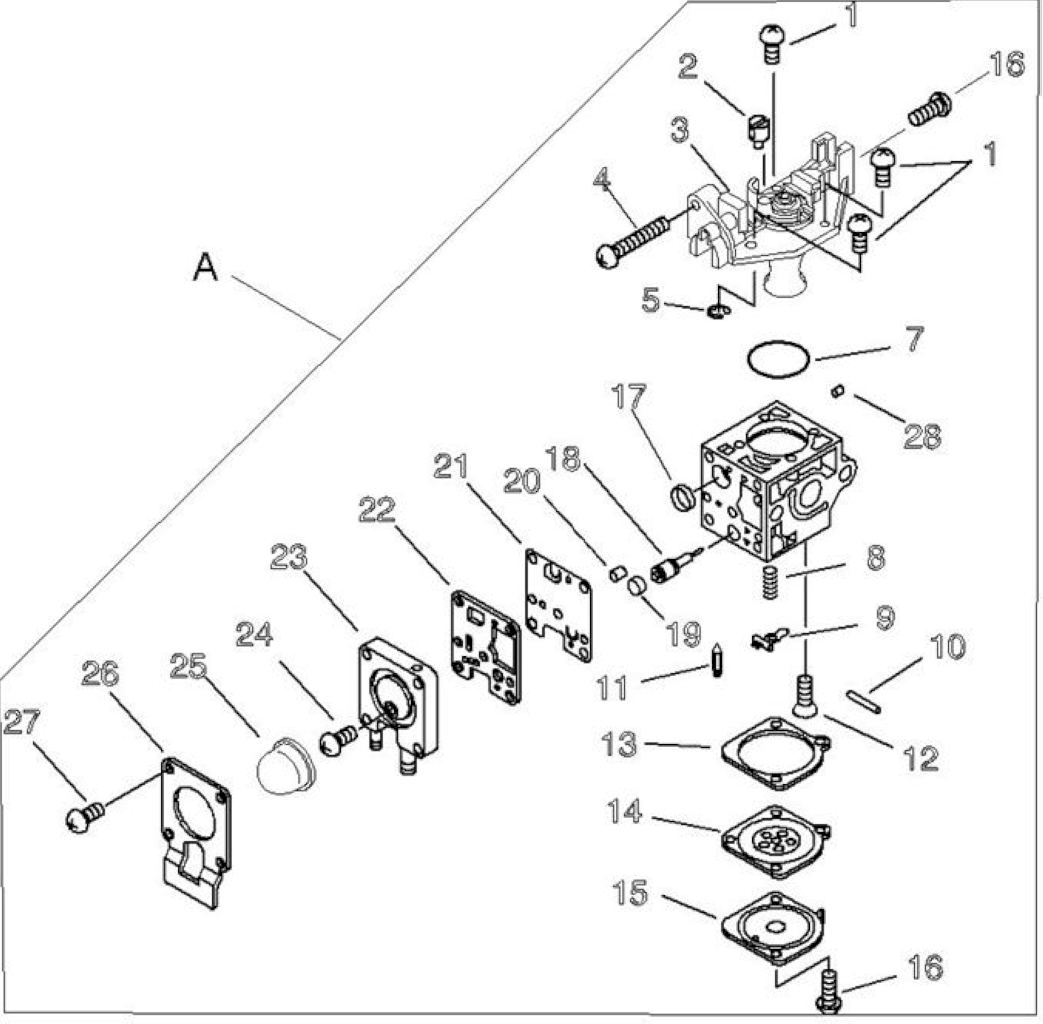

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001610

*VEDI ECRA021001612 *

1



1

ECR12534413931

VITE CARBURATORE

3



2

ECRP005001240

*VEDI ECRP005002090 *

1



3

ECRP005002050

VALVOLA ACCELERATORE

1



4

ECRP005000100

VITE

1



5

ECRP005000190

E-RING

1



7

ECRP005000280

O-RING

1



8

ECRP005000940

MOLLA

1



9

ECR12532308260

BILANCIERE CARBURATORE

1



10

ECR12533813930

SPINOTTO BILANCIERE

1



11

ECR12533708260

SPILLO CARBURATORE

1



12

ECR12533942030

VITE BILANCIERE

1



13

ECRP005000200

GUARNIZIONE

1



14

ECRP005001780

MEMBRANA C/DISCO

1



15

ECR12534252130

COPERCHIO MEMBRANA

1



16

ECR12534452130

VITE

3



17

ECRP005000010

ANELLO

1



18

ECRP005002060

NEEDLE,HIGH SPEED

1



19

ECRP005001250

TAPPO

1



20

ECRP005001270

TAPPO LIMITATORE (NERO)

1



21

ECRP005000510

MEMBRANA POMPANTE

1



22

ECRP005000520

GUARNIZIONE POMPANTE

1



23

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



24

ECRP005000270

VITE

1



25

ECR12538146730

*VEDI ECR12538108660 *

1



26

ECRP005000250

COPERCHIO

1



27

ECRP005001900

SCREW

4



28

ECRP005001000

RULLINO

1

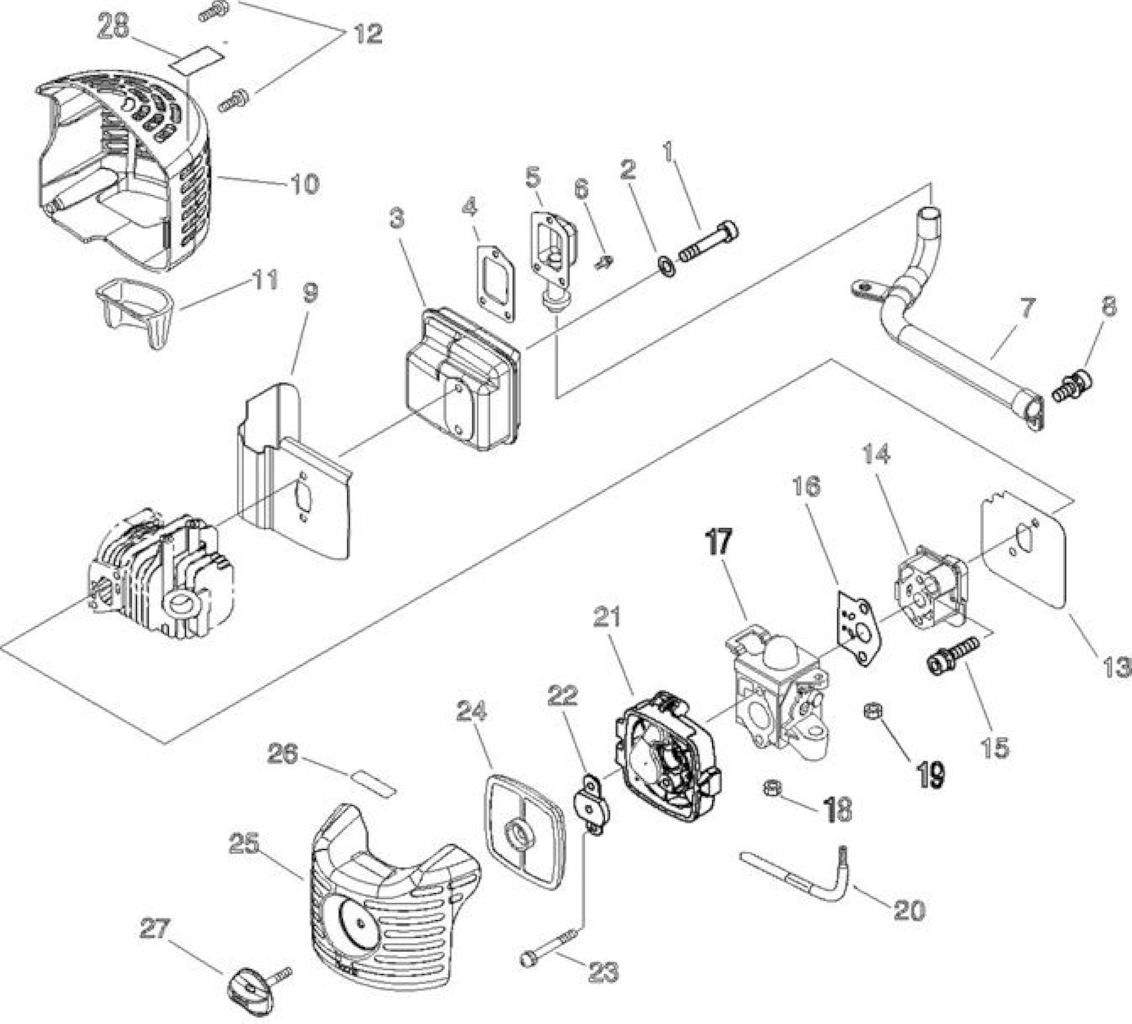

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRV805000190

BOLT, TORX 5

2



3

ECR14580642030

MARMITTA

1



4

ECR14586642031

GUARNIZIONE COPRI MARMITTA

1



5

ECRA313000870

GUIDA SCARICO

1

6

ECRV804000030

BULLONE 4X8

3

7

ECRA313001020

GUIDA SCARICO

1

8

ECRV804000050

BULLONE TORX 4

1

9

ECRV104000850

GUARNIZIONE SCARICO

1

10

ECRA320000430

PROTEZIONE MARMITTA

1

11

ECRA323000010

COPERCHIO

1

12

ECRV805000150

BULLONE TORX 5

2

13

ECRV103000180

GUARNIZIONE

ISOL-CARBURATORE

1

14

ECRA200000300

ISOLATORE

1

15

ECRV805000220

BULLONE TORX 5 -NERO-

2

16

ECRV103000410

GUARNIZIONE

ISOL-CARBURATORE

1

17

ECRA021001610

*VEDI ECRA021001612 *

1

18

ECR90051500006

DADO FLANGIATO M6

1

19

ECR90050200006

DADO 3N06

1

20

ECRV430002120

CAVO ACCELERATORE

1

21

ECRP021015100

SCATOLA FILTRO ARIA

1

22

ECR12901152730

PIASTRINA

1

23

ECRV805000100

BOLT, TORX 5

2

24

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1

25

ECRA232000400

COPERCHIO FILTRO ARIA

1

26

ECR89033252730

ETICHETTA

1

27

ECRV299000250

POMELLO

1

28

ECRX505002310

ETICHETTA

1

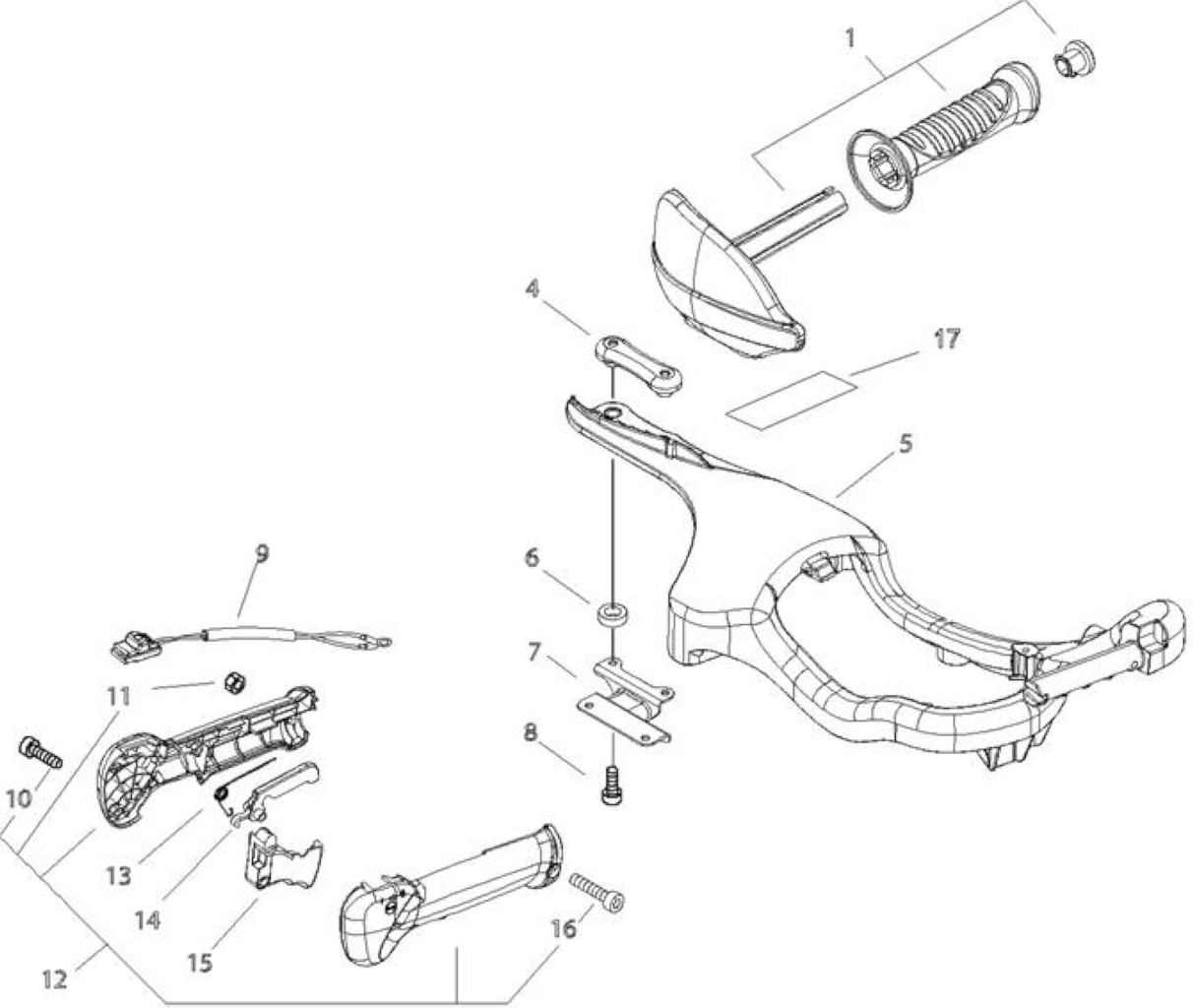

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021014900

IMPUGNATURA SX COMPL.

1



4

ECRC423000350

STAFFA

1



5

ECRC600001020

TELAIO

1



6

ECRV420001730

AMMORTIZZATORE

2



7

ECRV401000160

AMMORTIZZATORE 5

1



8

ECRV805000220

BULLONE TORX 5 -NERO-

2



9

ECRA440001140

*VEDI ECRP021014650 *

1



9

ECRP021014650

INTERRUTTORE COMPLETO

1



12

ECRP021014630

IMPUGNATURA ACC.RE COMPL.

1



10

ECRV804000010

BULLONE TORX 4

3



11

ECR90050000005

DADO N05

1



16

ECRV805000050

BULLONE, TORX 5

1



13

ECRV452000350

MOLLA FERMO ACCELERATORE*T.I.15-574

1



14

ECRC460000111

FERMO ACCELERATORE

*T.I.15-574

1



15

ECRC450000270

GRILLETTO ACCELERATORE

*T.I.15-574

1



17

ECRX502000390

LABEL,ECHO

1

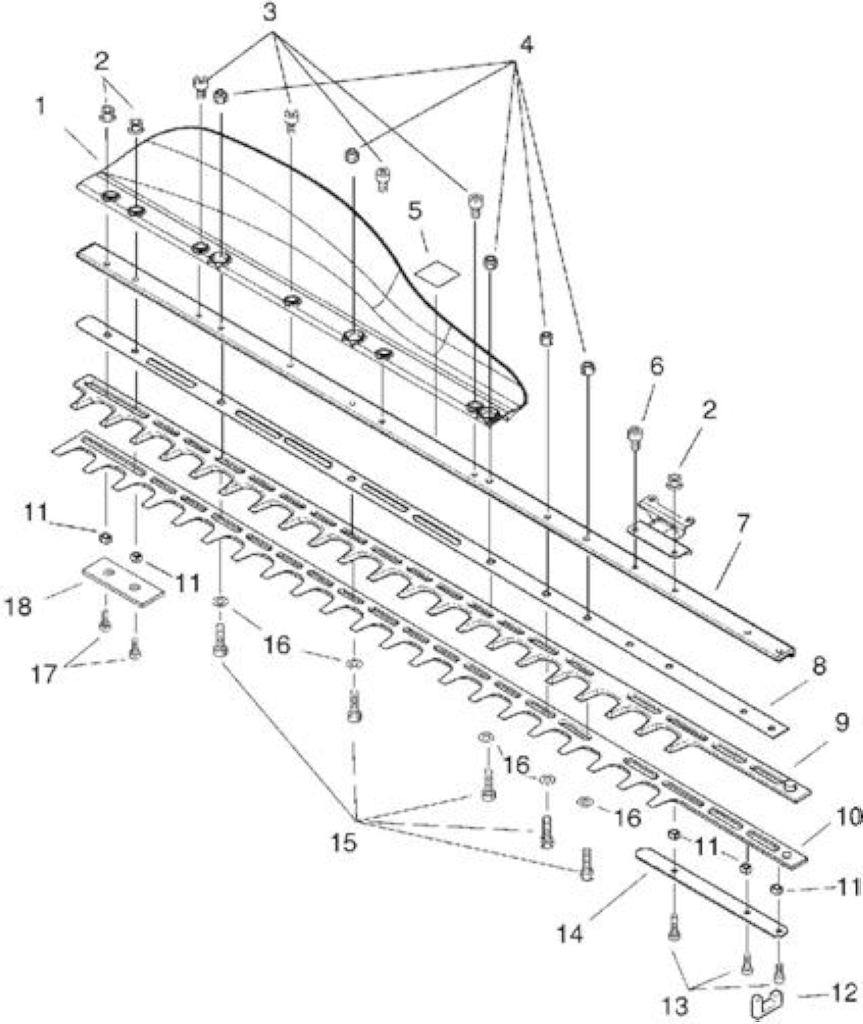

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC571000040

PROTEZIONE LAMA -PLASTICA-

1



2

ECR9210805000

DADO

3



3

ECRV805000130

BULLONE, TORX 5

4



4

ECR43302206460

DADO LAMA

*T.I.12-494

5



5

ECRX505002030

ETICHETTA

1



6

ECRV805000110

BOLT, TORX 5

1



7

ECRX425000450

SUPPORTO LAME

1



8

ECRX425000460

SUPPORTO LAME

1



9

ECRX411000680

LAMA SUPERIORE CM109,5 TOTALE

1



10

ECRX411000690

LAMA INFERIORE CM109,5 TOTALE

1



11

ECRV353000260

COLLARINO 5

5



12

ECRV541000150

FELTRINO

1



13

ECRV805000220

BULLONE TORX 5 -NERO-

3



14

ECRV150001960

PIASTRINA LAME

1



15

ECR69911502062

BULLONE BARRA FALCIANTE (W)

5



16

ECR69911804560

RONDELLA BARRA

5



17

ECRV805000180

BULLONE, TORX 5

2



18

ECRV150001970

PIASTRINA

1

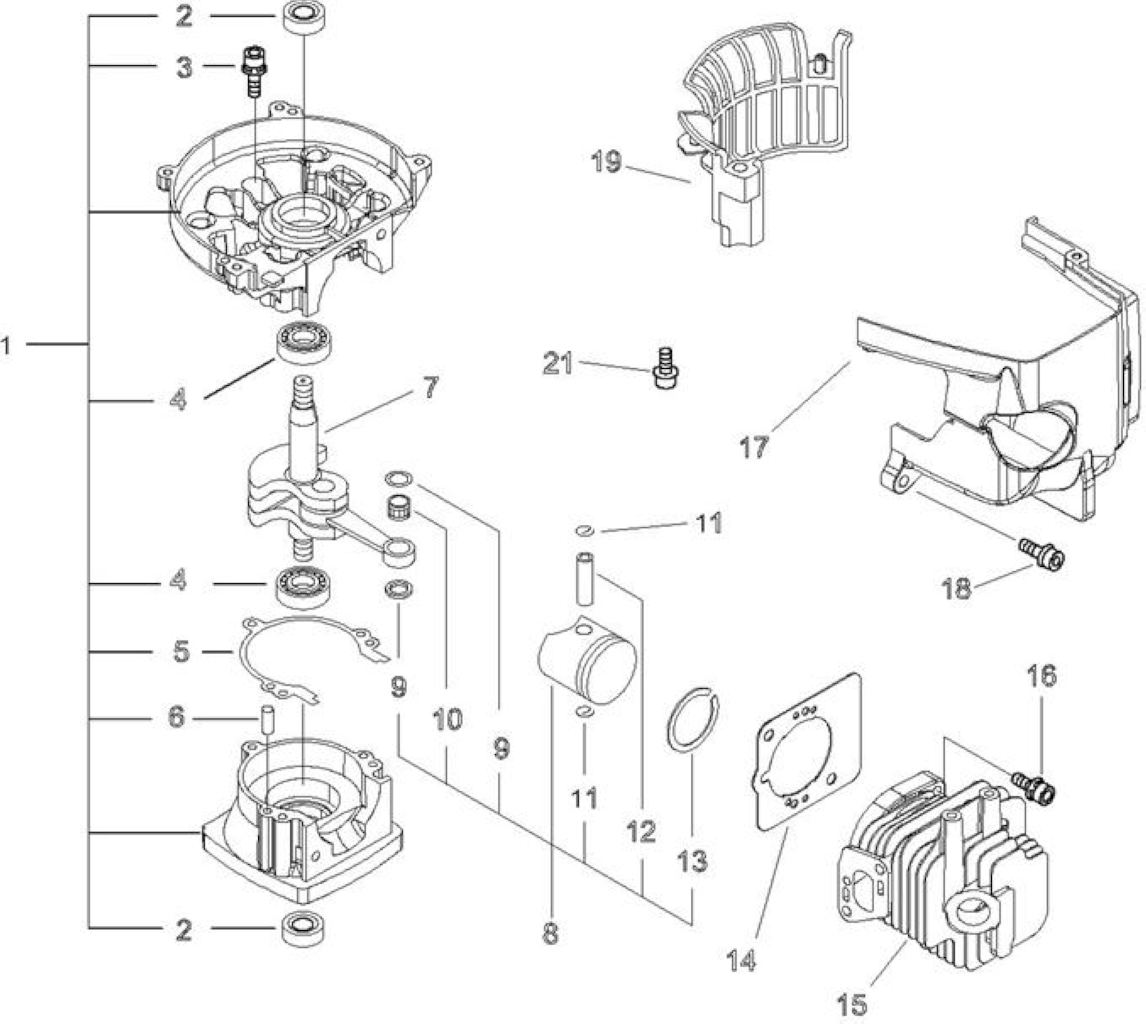

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10020452132

*VEDI ECR10020452133 *

1



2

ECR10021242031

PARAOLIO

2



3

ECR90016205028

BULLONE BRUGOLA 5X28

3



4

ECR9403536201

CUSCINETTO BB6201/C3

2



5

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



6

ECR10021503930

*VEDI ECR90033040080 *

2



7

ECRA011000223

ALBERO MOTORE

1



8

ECRP021014590

KIT PISTONE X HC331/341ES

1



9

ECR10001408960

DISTANZIALE SPINOTTO

2



10

ECR10011305930

CUSCINETTO A RULLI

1



11

ECR10001504630

FERMO SPINOTTO

2



12

ECR10001311520

SPINOTTO PISTONE

1



13

ECRA101000130

FASCIA ELASTICA

1



14

ECRV100000250

*VEDI ECRV100000251 *

1



15

ECRA130000890

CILINDRO X HC331/341ES

1



16

ECR90016205022

BULLONE BRUGOLA 5X22

2



17

ECRA160000880

PROTEZIONE CILINDRO

1



18

ECRV805000150

BULLONE TORX 5

1



19

ECRA127000170

COPERCHIO PARAPOLVERE

1



21

ECRV805000150

BULLONE TORX 5

1

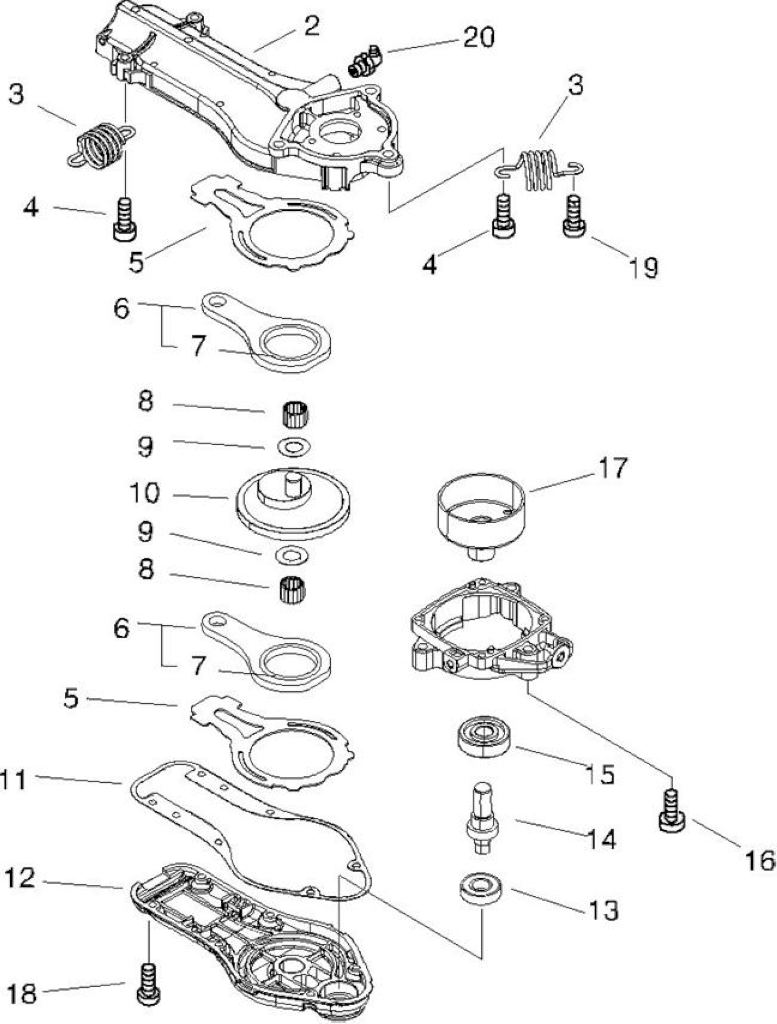

Rif.

Articolo

Descrizione

Q.tà

Nota

2

ECRC531000440

SCATOLA INGRANAGGI

1



3

ECRV450000690

MOLLA DI COMPRESSIONE

4



4

ECRV805000150

BULLONE TORX 5

4



5

ECRV150001950

PIASTRA

2



6

ECRC532000080

*VEDI ECRP021008400 *

2



7

ECR61032701261

CUSCINETTO

2



8

ECRV555000000

GABBIA A RULLI

2



9

ECR10001417330

DISTANZIALE SPINOTTO

2



10

ECRV060000040

INGRANAGGIO

1



11

ECRV110000090

GUARNIZIONE SCATOLA INGRANAGGI

1



12

ECRC531000450

SCATOLA INGRANAGGI

1



13

ECR90080400608

CUSCINETTO BB608

1



14

ECRV650000160

ALBERINO COPPIA CONICA

1



15

ECR90081206200

CUSCINETTO BB6200

1



16

ECRV806000010

BOLT, TORX 6

3



17

ECRA556000500

CAMPANA FRIZIONE

1



18

ECRV804000060

BULLONE, TORX 4

6



19

ECRV805000010

BULLONE TORX 5

4



20

ECR9498406075

NIPPLE, GREASE

1





ECRV186000020

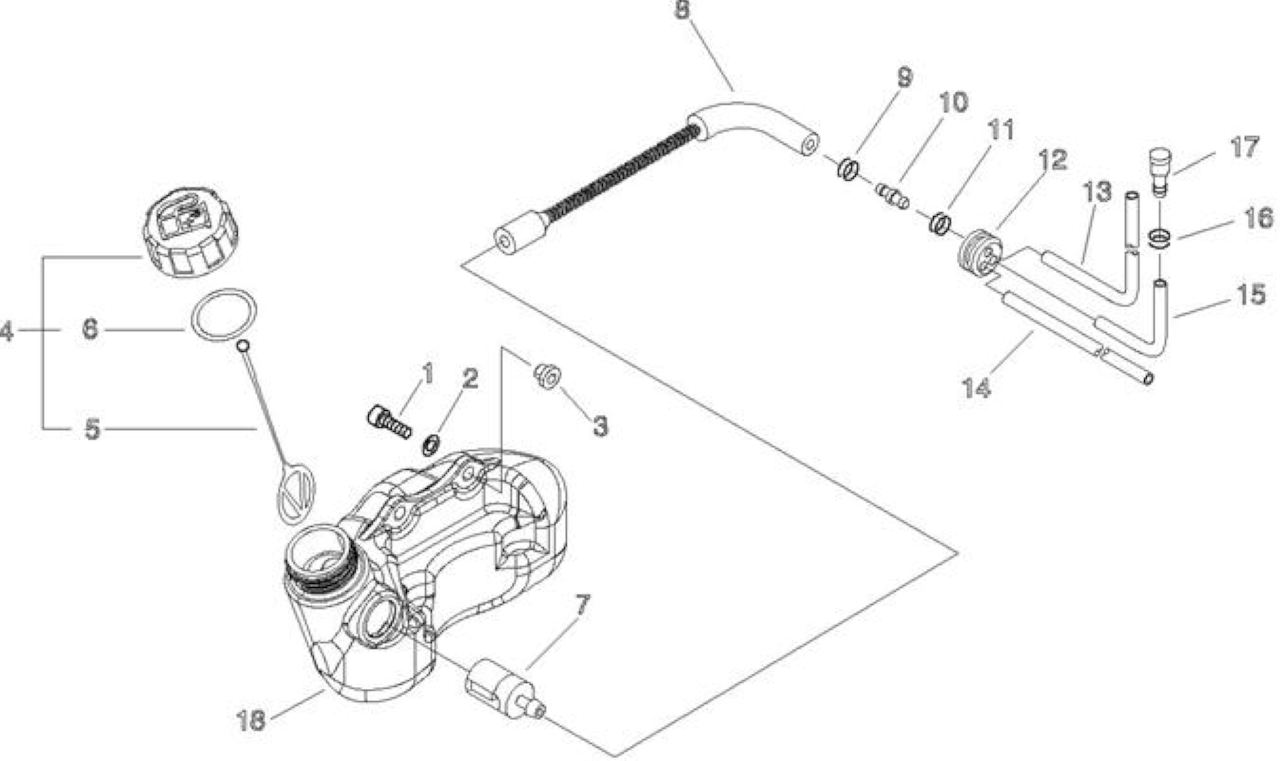

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRV805000160

BULLONE TORX 5

3



2

ECR90060300005

RONDELLA PIANA M5

3



3

ECRV353000231

COLLARINO 5

3



4

ECRP021012210

*VEDI ECRP021012211 *

1



5

ECRA365000060

MISCELATORE

1



6

ECR13101655830

*VEDI ECRV107000190 *

1



7

ECR13120507320

*VEDI ECR13120507321 *

1



8

ECR13201212361

*VEDI ECR13201212362 *

1



9

ECR13201326630

*VEDI ECRV490001230 *

1



10

ECRV186000140

*VEDI ECRV186000510 *

1

SOSTITUITO DA

10

ECRV186000020

*VEDI ECRV186000510 *

1



11

ECR13201309820

*VEDI ECRV490001240 *

1



12

ECR13211555930

*VEDI ECR13211555931 *

1



13

ECR13011054430

*VEDI ECR13011054431 *

1



14

ECR13201040830

TUBO MISCELA

1



15

ECRV471001880

*VEDI ECRV471001881 *

1



16

ECR43741119830

FERMO

1



17

ECRA356000030

*VEDI ECRA356000031 *

1



18

ECRA350000590

SERBATOIO MISCELA

1

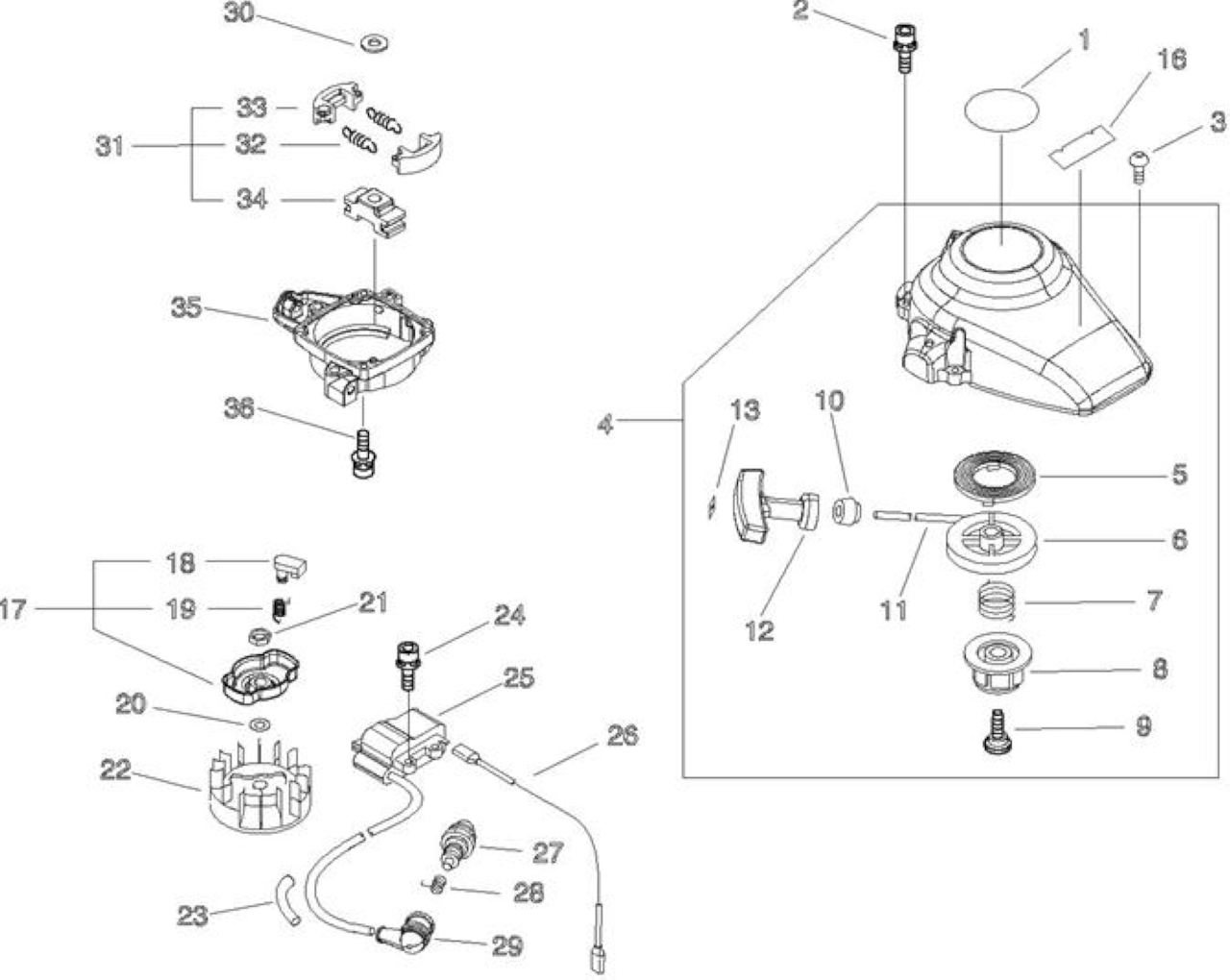

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRX502000330

ETICHETTA

1



2

ECRV804000060

BULLONE, TORX 4

4



3

ECRV804000000

BULLONE TORX 4

1



4

ECRA051001110

*VEDI ECRA051001111 *

1



5

ECR17722042030

* VEDI ECRP022019680 *

1



6

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1



7

ECRV452000150

MOLLA DI RITORNO

*T.I.11-481

1



8

ECRA507000030

INNESTO AVVIAMENTO

1



9

ECR17723661830

*VEDI ECRV253000310 *

1



10

ECR17722742030

*VEDI ECRP022045770 *

1



11

ECRP022008260

ROPE

1



12

ECR17722827030

IMPUGNATURA AVVIAMENTO

1



13

ECR17724611120

*VEDI ECRP022037670 *

1



16

ECRX503009100

LABEL,MODEL

1



17

ECRA052000210

GANCI AVV.TO COMPLETI

1



18

ECRP022020030

GANCIO AVVIAMENTO

2



19

ECRP022007980

MOLLA DI RITORNO

2



20

ECR90060000008

RONDELLA PIANA M8

1



21

ECR90051200008

DADO SINISTRO 3N08

1



22

ECRA409000160

VOLANO

1



23

ECRV475001610

TUBE

1



24

ECRV804000070

BULLONE

2



25

ECRA411000130

* VEDI ECRA411000131 *

1



26

ECRV485000870

LEAD

1



28

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



29

ECRA427000013

CAPPUCCIO CANDELA

1



30

ECR61035012360

RONDELLA

1



31

ECRA056000190

FRIZIONE COMPLETA

1



32

ECRA566000000

MOLLA FRIZIONE

2



33

ECR17501744331

MASSA FRIZIONE

2



34

ECRA552000080

CENTRO FRIZIONE

1



35

ECRA570000140

CARTER FRIZIONE

1



36

ECRV804000060

BULLONE, TORX 4

4
