Avviamento, Volano, Frizione (matricola 36006820 e precedenti) Avviamento, Volano, Frizione (matricola 36006821 e successivi) Carburatore

Filtro aria, Marmitta Freno

Impugnatura

Motore (matricola 36006820 e precedenti) Motore (matricola 36006821 e successivi) Scatola ingranaggi, Lame

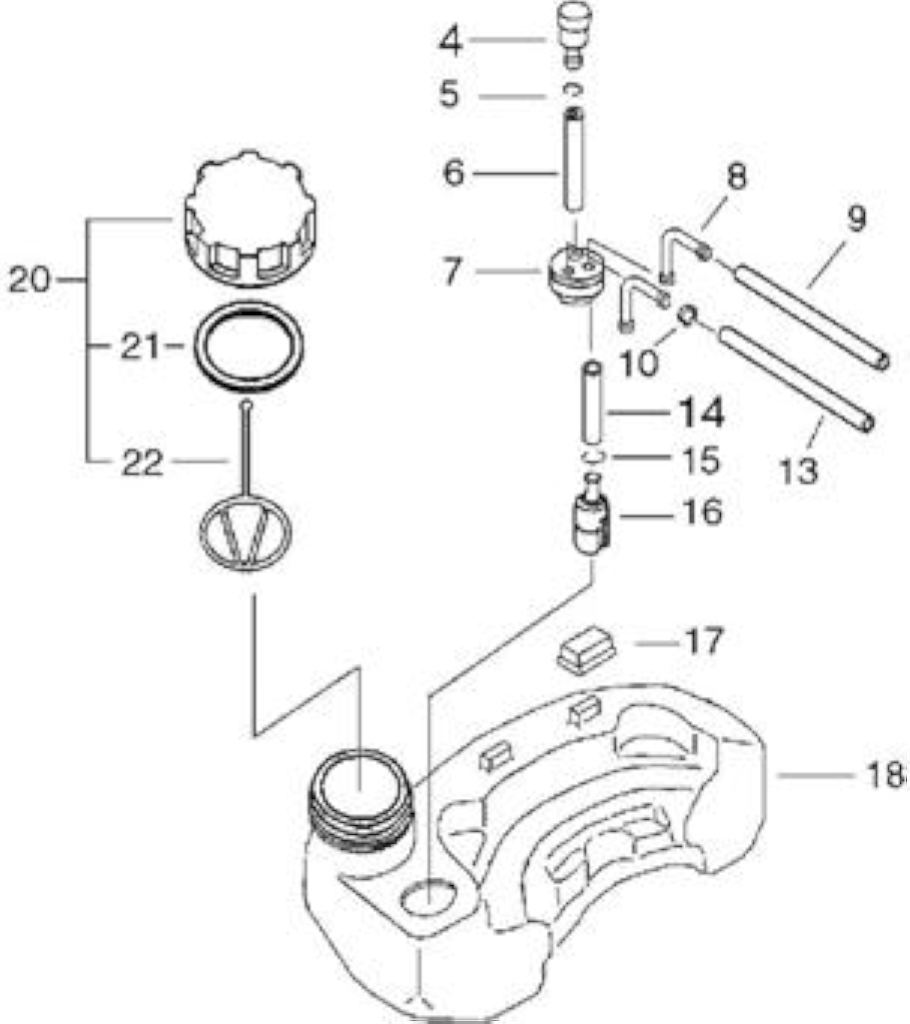

Serbatoio miscela

ECRX547000210

PRECEDENTI

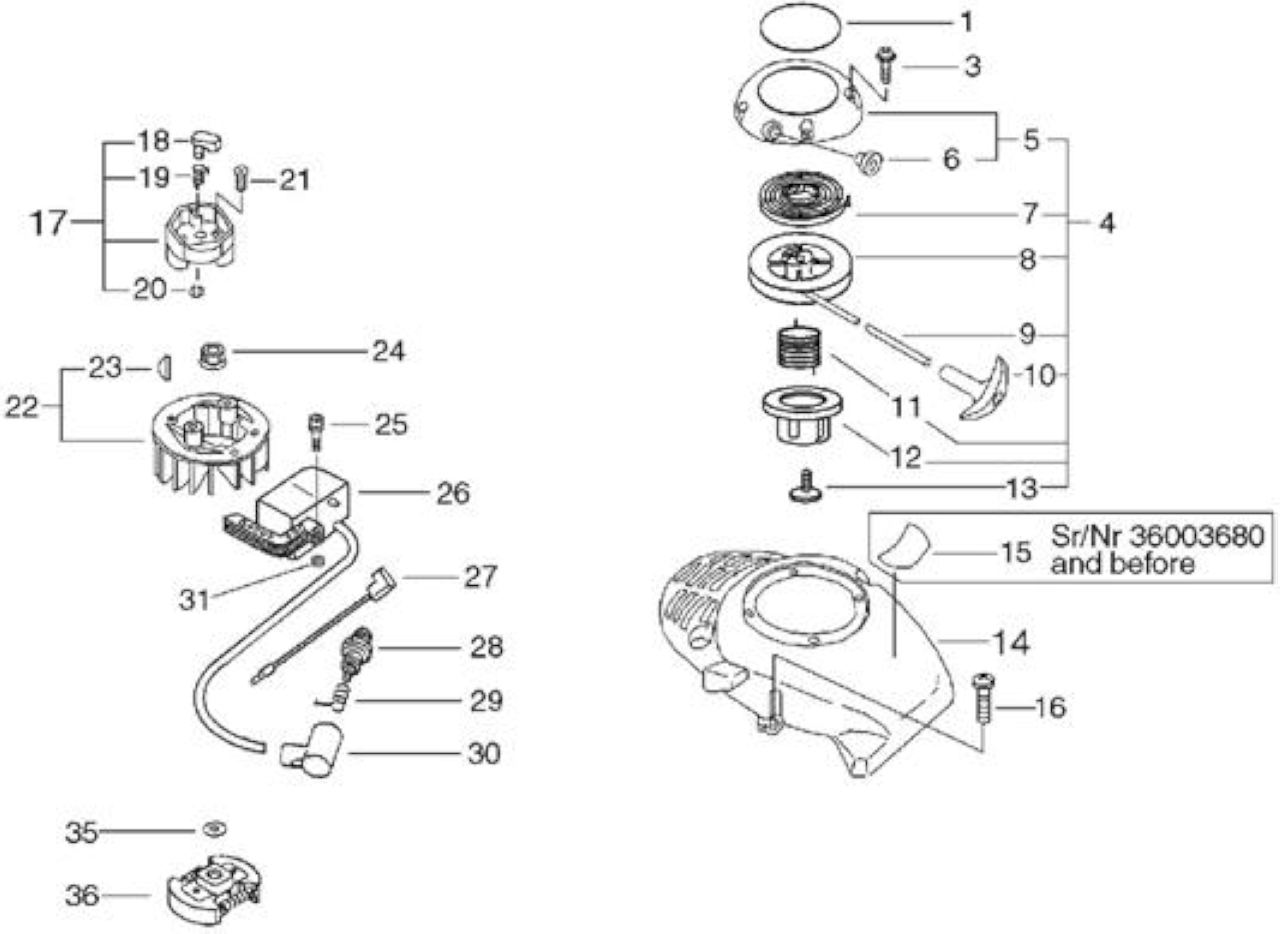

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX547000210	LABEL,ECHO	1	SOSTITUITO DA
1	ECRX502000140	LABEL,ECHO	1	ECRX502000330 SOSTITUITO DA
3	ECR90025305020	VITE SR 5X20	2
4	ECRP022007740	*VEDI ECRP022007741 *	1
5	ECRP022006840	CARTER AVVIAMENTO	1
6	ECR17722742030	*VEDI ECRP022045770 *	1
7	ECR17722042030	* VEDI ECRP022019680 *	1
8	ECRP022006830	PULEGGIA *VEDI T.I.2013-531/12-511*	1
9	ECRP022006800	ROPE, STARTER	1
10	ECR17722844330	IMPUGNATURA AVVIAMENTO	1
11	ECRV452000150	MOLLA DI RITORNO *T.I.11-481	1
12	ECRA507000030	INNESTO AVVIAMENTO	1
13	ECR17723661830	*VEDI ECRV253000310 *	1
14	ECRA172000250	CARTER VENTOLA	1
15	ECRX503005050	LABEL,MODEL	1	MATRICOLA 36003680 E
16	ECR90023905016	SCREW 5*16	4	PRECEDENTI
17	ECRA052000170	GANCI AVV.TO COMPLETI	1
18	ECRP022006850	GANCIO AVVIAMENTO	2
19	ECR17723405960	*VEDI ECRP022007980 *	2
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECR90021206014	SCREW 6*14	2
22	ECRP021003340	VOLANO C/CHIAVELLA	1
23	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
24	ECR90051500006	DADO FLANGIATO M6	1
25	ECR9112804022	BULLONE HSH	2	MATRICOLA 36001601 E
25	ECR90016204020	BULLONE BRUGOLA 4X20	2	SUCCESSIVE MATRICOLA 36001600 E
26	ECRA411000100	*VEDI ECRA411000101 *	1
27	ECR16201055930	CAVO MASSA	1
29	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
30	ECR15901203433	CAPPUCCIO CANDELA	1
31	ECR15011709130	DISTANZIALE	1	MATRICOLA 36001601 E
35	ECR61035012360	RONDELLA	1	SUCCESSIVE
36	ECRA056000090	*VEDI ECRA056000091 *	1	SOSTITUITO DA
				ECRA056000091

ECRA056000091

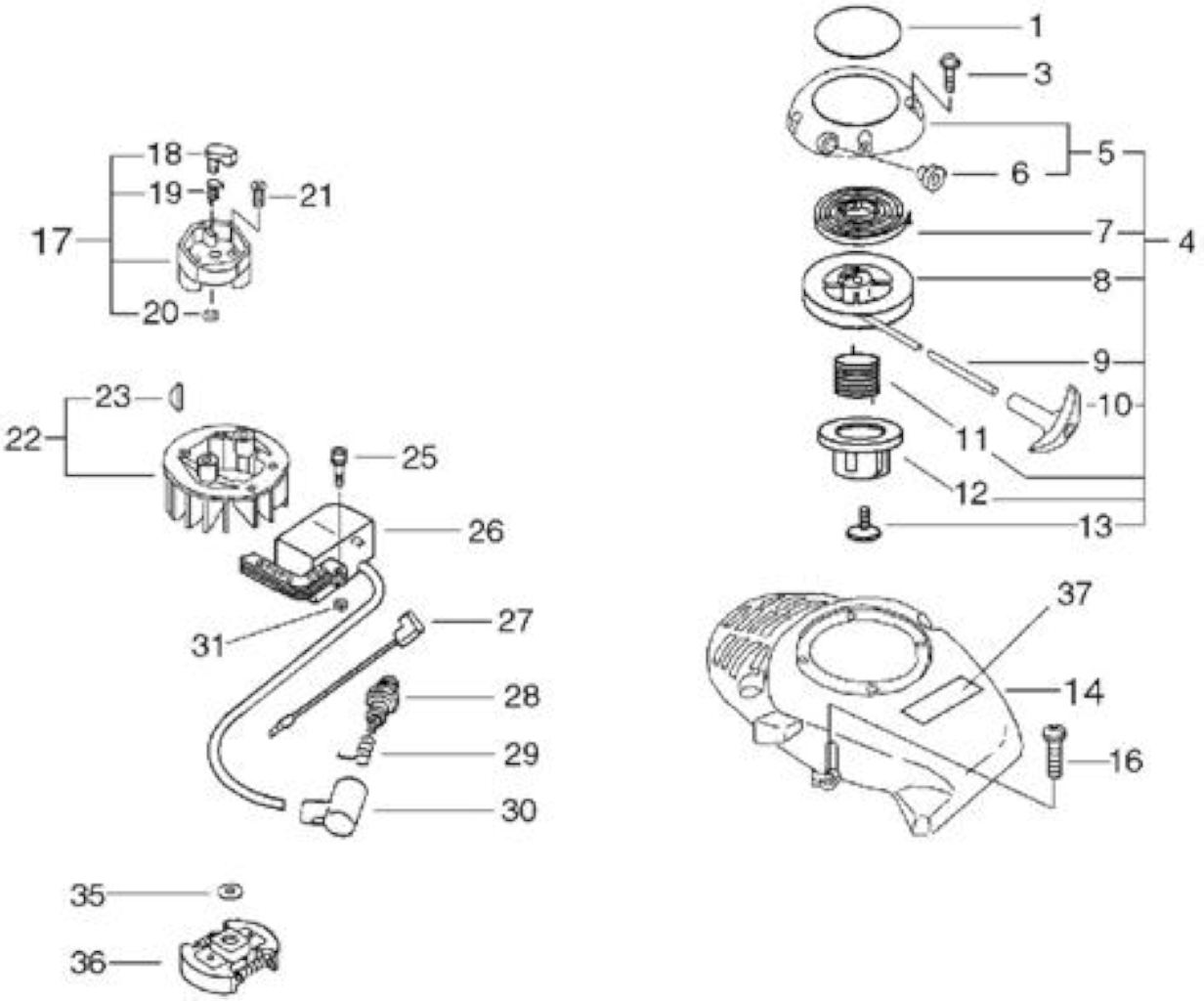

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRX547000210	LABEL,ECHO	1	SOSTITUITO DA
1	ECRX502000330	ETICHETTA	1	ECRX502000330
3	ECR90025305020	VITE SR 5X20	2
4	ECRP022007740	*VEDI ECRP022007741 *	1
5	ECRP022006840	CARTER AVVIAMENTO	1
6	ECR17722742030	*VEDI ECRP022045770 *	1
7	ECR17722042030	* VEDI ECRP022019680 *	1
8	ECRP022006830	PULEGGIA *VEDI T.I.2013-531/12-511*	1
9	ECRP022006800	ROPE, STARTER	1
10	ECR17722844330	IMPUGNATURA AVVIAMENTO	1
11	ECRV452000150	MOLLA DI RITORNO *T.I.11-481	1
12	ECRA507000030	INNESTO AVVIAMENTO	1
13	ECR17723661830	*VEDI ECRV253000310 *	1
14	ECRA172000250	CARTER VENTOLA	1
16	ECR90023905016	SCREW 5*16	4
17	ECRA052000170	GANCI AVV.TO COMPLETI	1
18	ECRP022006850	GANCIO AVVIAMENTO	2
19	ECR17723405960	*VEDI ECRP022007980 *	2
20	ECRP022002100	*VEDI SKRP022002100 *	2
21	ECR90021206014	SCREW 6*14	2
22	ECRP021003340	VOLANO C/CHIAVELLA	1
23	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
25	ECR9112804022	BULLONE HSH	2
26	ECRA411000100	*VEDI ECRA411000101 *	1
27	ECR16201055930	CAVO MASSA	1
29	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
30	ECR15901203433	CAPPUCCIO CANDELA	1
31	ECR15011709130	DISTANZIALE	2
35	ECR61035012360	RONDELLA	1
36	ECRA056000090	*VEDI ECRA056000091 *	1	SOSTITUITO DA
37	ECRX543000910	LABEL,MODEL	1

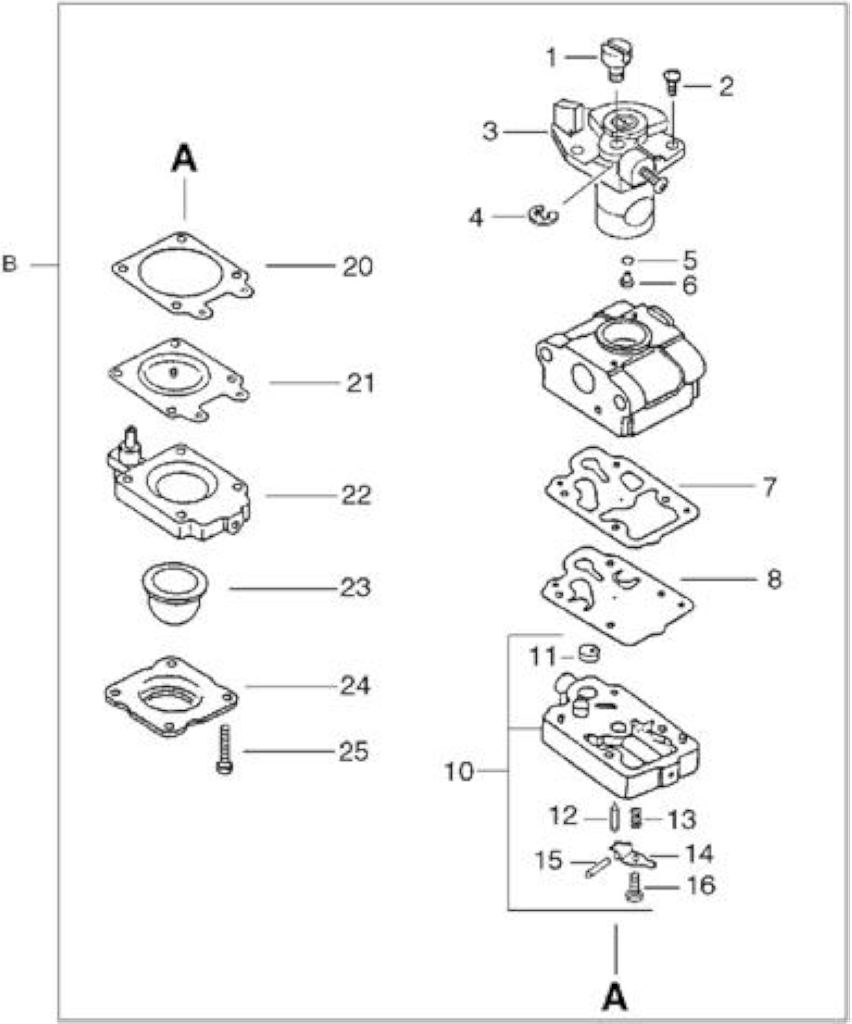

Rif. Articolo Descrizione Q.tà Nota

B ECRA021000690 *VEDI ECRA021000691 * 1 SOSTITUITO DA

ECRA021000691

3 ECRP003000800 VALVOLA ACCELERATORE 1 PUÒ ESSERE USATO SOLO

2 ECR12311444330 VITE SUPPORTO 2

5 ECR12318340630 ANELLO GOMMA 1

4 ECR12317307930 FERMO CE

1 CON ECRA021000690

7 ECR12312540630 GUARNIZIONE MEMBRANA 1

6 ECRP003000280 GETTO 1

10 ECRP003000780 CORPO POMPA COMPLETO 1

8 ECR12311240630 MEMBRANA POMPANTE 1

12 ECR12313719830 SPILLO CARBURATORE 1

11 ECR12312610631 FILTRO CARBURATORE 1

14 ECR12312303930 BILANCIERE 1

13 ECR12312205560 MOLLA BILANCIERE 1

16 ECR12313905560 VITE BILANCIERE 1

15 ECR12313803930 SPINOTTO 1

21 ECRP003000090 MEMBRANA CON DISCO 1

20 ECR12314005560 GUARNIZIONE MEMBRANA 1

23 ECR12318140630 PRIMER 1

22 ECR12318005560 BASE POMPA 1

24 ECR12314205560 COPERCHIO MEMBRANA 1

POMPANTE

ECRA021000691

ECRP021006131

SUCCESSIVE

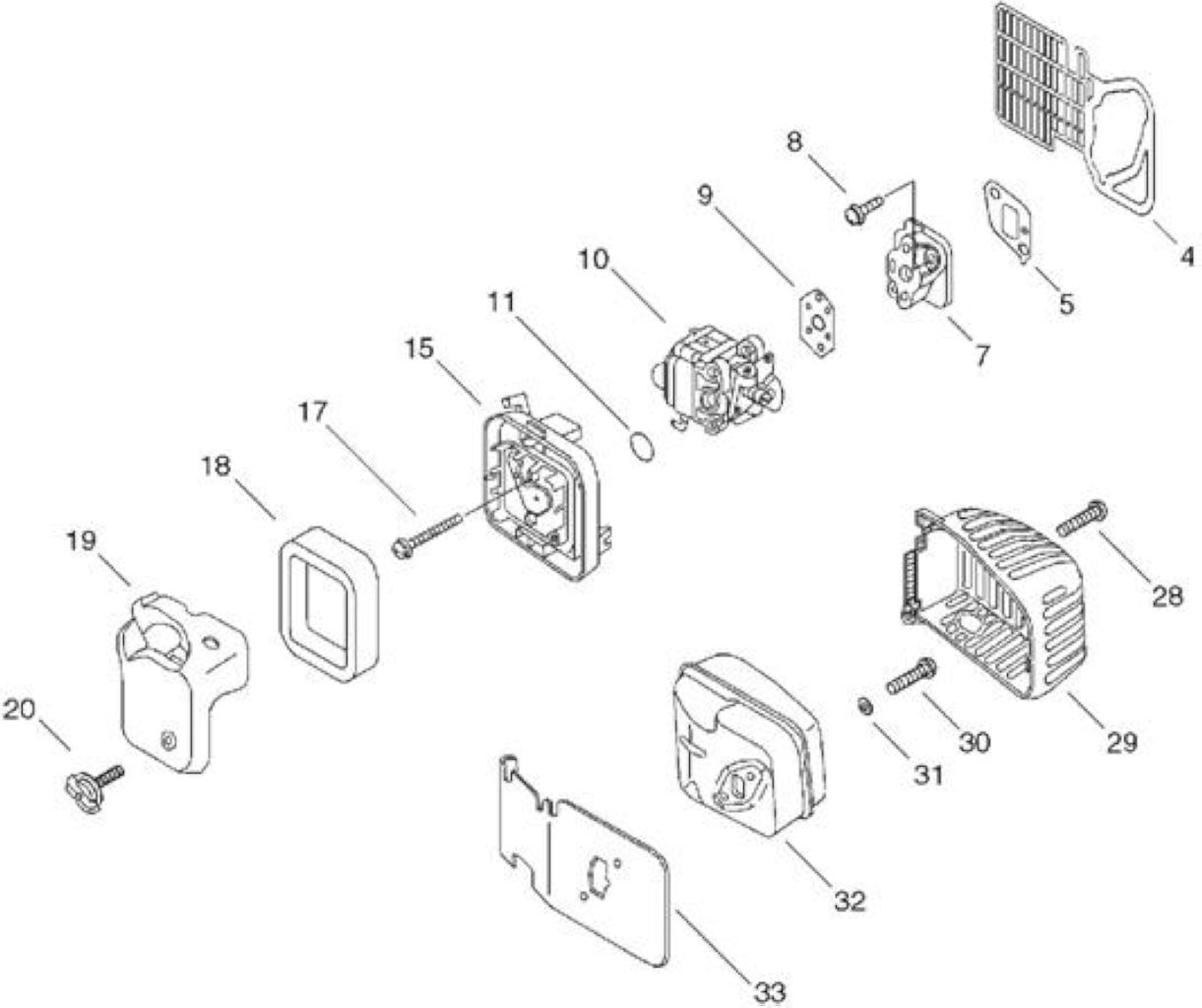

Rif.	Articolo	Descrizione	Q.tà	Nota
4	ECRA128000010	PIASTRA PARAPOLVERE	1
5	ECR13001061830	GUARNIZIONE ISOLATORE *T.I.-04-247	1
7	ECRA200000080	ISOLATORE	1
8	ECR90023805020	VITE SR 5X20	2
9	ECR13001044431	GUARNIZIONE ISOLATORE	1
10	ECRA021000690	*VEDI ECRA021000691 *	1	SOSTITUITO DA
10	ECRA021000691	*VEDI ECRA021000692 *	1
11	ECR90072000015	ANELLO GOMMA P-15	1
15	ECRP021006131	CORPO FILTRO ARIA	1
15	ECRP021006130	*VEDI ECRP021006131 *	1	SOSTITUITO DA
17	ECR90024205050	VITE SR 5X50	2
18	ECRA226000130	FILTRO ARIA	1
19	ECRA232000130	COPERCHIO FILTRO ARIA	1
20	ECRV299000190	POMELLO COPERCHIO FILTRO ARIA	1
28	ECR90023905016	SCREW 5*16	1
29	ECRA320000121	COPRI MARMITTA	1
30	ECR90010505050	BULLONE BRUGOLA 5X50	2
31	ECR90060000005	RONDELLA PIANA M5	2
32	ECRA300000300	MARMITTA	1	MATRICOLA 35003533 E
32	ECRP021008700	MUFFLER ASY	1	PRECEDENTI MATRICOLA 36001001 E
33	ECR14551061832	GUARNIZIONE MARMITTA	1
33	ECR14551061831	*VEDI ECR14551061832 *	1	SOSTITUITO DA ECR14551061832

ECRA570000111

ECRC334000041

ECRC345000131

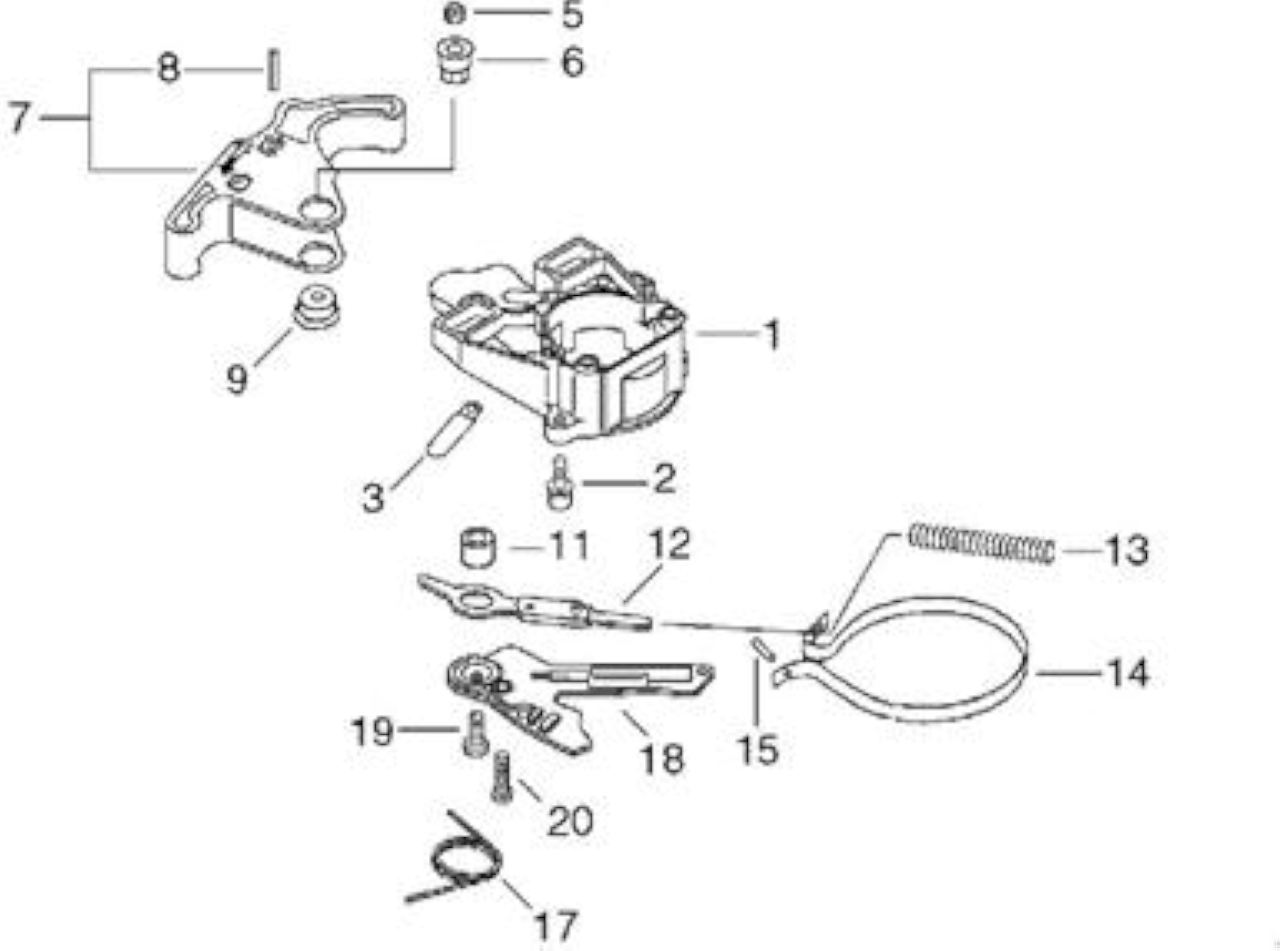

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA570000111	CARTER FRIZIONE	1
1	ECRA570000110	*VEDI ECRA570000111 *	1	SOSTITUITO DA
2	ECR90023805016	VITE SR 5X16	3
3	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
5	ECR90056000005	DADO AUTOBLOCCANTE -05-	1
6	ECRV353000060	COLLARINO 5	1
7	ECRP021006410	LEVA FRENO	1
8	ECR90033030240	SPINOTTO 3X24	2
9	ECR43316739130	SPESSORE	1
11	ECR43311635430	SPESSORE 8MM	1
12	ECRC334000041	LEVERAGGIO FRENO *T.I.03-142	1
12	ECRC334000040	*VEDI ECRC334000041 *	1	SOSTITUITO DA
13	ECRV450000380	MOLLA DI COMPRESSIONE	1
14	ECRC328000040	NASTRO FRENO	1
15	ECR9305030098	RULLINO	1
17	ECRV452000180	MOLLA DI RITORNO	1
18	ECRC345000131	CARTERINO FRENO CATENA	1
18	ECRC345000130	*VEDI ECRC345000131 *	1	SOSTITUITO DA
19	ECR9133504010	*VEDI ECR90022004010 *	3	SOSTITUITO DA
19	ECR90022004010	VITE SR 4X10	3	ECR90022004010
20 ECR90020905030 VITE 5X30 1

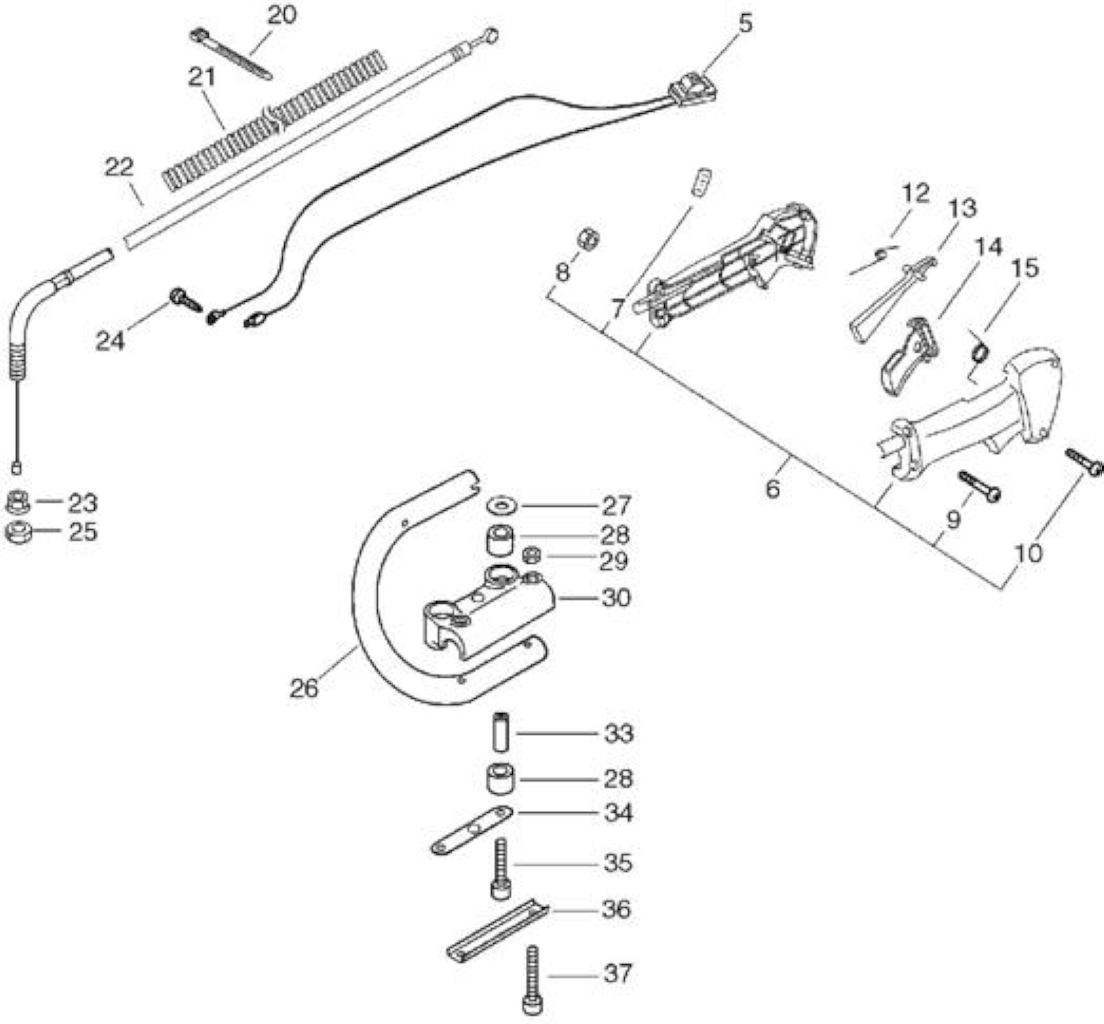

Rif.	Articolo	Descrizione	Q.tà	Nota
5	ECRA440000460	INTERRUTTORE COMPLETO	1
6	ECRP021002612	SET IMPUGNATURA DX	1
6	ECRP021002611	*VEDI ECRP021002612 *	1	SOSTITUITO DA
7	ECRV162000130	PLUG	1	ECRP021002612
8	ECR90050000005	DADO N05	1
9	ECR90022005030	VITE SR 5X30	1
10	ECR90025304016	VITE SR 4X16	3
12	ECRV452000050	MOLLA FERMO ACCELERATORE	1
13	ECRC460000011	FERMO ACCELERATORE	1
14	ECRC450000022	GRILLETTO ACCELERATORE	1
15	ECRV452000060	MOLLA FERMO ACCELERATORE*T.I.15-574	1
20	ECR17812143230	FERMO	1
20	ECRV495000300	*VEDI ECR17812143230 *	1	SOSTITUITO DA

21 ECR16211056530 TUBETTO COPRI FILO ACC.TORE 1

ECR17812143230

ECR90051800006

23 ECR90050200006 DADO 3N06 2 SOSTITUITO DA

23 ECR90051500006 DADO FLANGIATO M6 1 SOSTITUITO DA

24 ECR90023805010 VITE SR 5X10 1

23 ECR90051800006 NUT, FLANGE

ECR90050200006 QT.1 E 1 ECR90051500006 QT.1

26 ECRC410000170 IMPUGNATURA POSTERIORE 1

25 ECR90050200006 DADO 3N06 1

28 ECR35122807760 AMMORTIZZATORE 4

27 ECR30021700610 RONDELLA 2

30 ECR35121707761 SUPPORTO IMPUGNATURA 1

29 ECR90050000005 DADO N05 2

34 ECR35124206961 PIASTRINA 1

33 ECR35124101260 *VEDI ECR35124101261* 2

36 ECR35124301260 SUPPORTO 1

35 ECR90016205045 BULLONE BRUGOLA 5X45 2

37 ECR90016205035 BULLONE BRUGOLA 5X35 2

PRECEDENTI

A 36001600

ECRV323000060

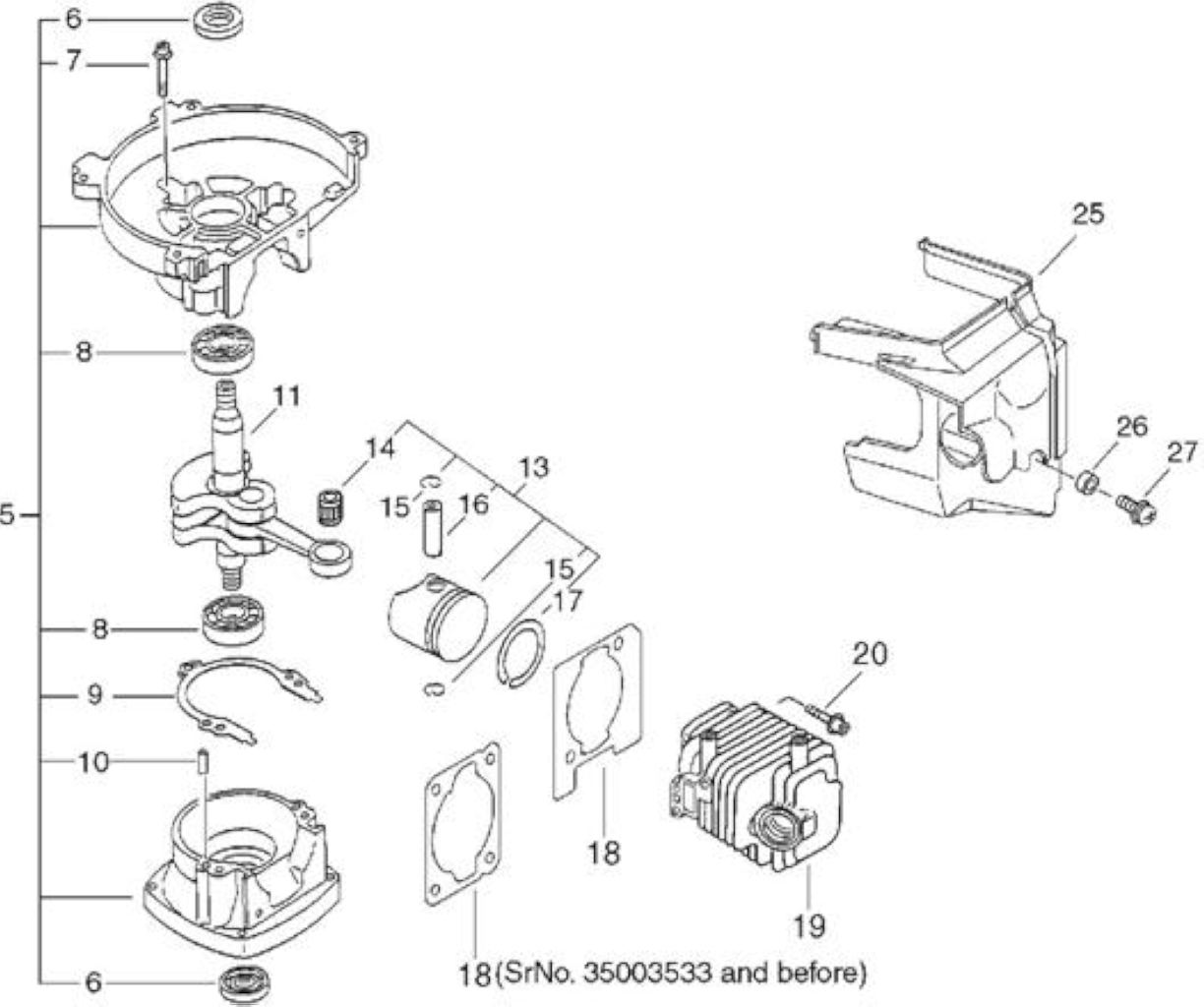

Rif.	Articolo	Descrizione Q.tà	Nota
5	ECRP021003941	KIT CARTER MOTORE 1
6	ECR10021261830	PARAOLIO 2
7	ECR90016205025	BULLONE BRUGOLA 5X25 3
8	ECR90081036000	CUSCINETTO 2
9	ECR10024261830	GUARNIZIONE CARTER MOTORE 1
10	ECR10021503930	*VEDI ECR90033040080 * 2
11	ECRA011000180	ALBERO MOTORE 1
13	ECRP021008710	*VEDI ECRP021014760 * 1 *T.I.04-227	MATRICOLA 36001001 E SUCCESSIVE
13	ECR10000061830	*VEDI ECRP021013600 * 1 *T.I.04-227	AVVIAMENTO, VOLANO, FRIZIONE (MATRICOLA
14	ECR10001261830	CUSCINETTO DI BIELLA 1	36001100 E PRECEDENTI)
15	ECR10001561830	RING, SNAP 2
16	ECR10001361830	SPINOTTO PISTONE 1
17	ECRA101000090	FASCE ELASTICHE 1 *T.I.04-247	MATRICOLA 36001001 E SUCCESSIVE
17	ECR10001105330	FASCIA ELASTICA 1 *T.I.04-247	MATRICOLA 35003533 E PRECEDENTI
18	ECRV100000120	GUARNIZIONE CILINDRO 1	MATRICOLA 36001001 E
18	ECR10101061830	GUARNIZIONE CILINDRO 1	SUCCESSIVE MATRICOLA 35003533 E
19	ECRA130000611	CILINDRO 1 *T.I.04-227/04-228	MATRICOLA 36001601 E SUCCESSIVE
19	ECRA130000610	*VEDI ECRP021009010 * 1	MATRICOLA DA 36001001
19	ECR10101161831	CILINDRO *T.I.04-227 1	MATRICOLA 35003533 E PRECEDENTI
20	ECR90016205020	BULLONE BRUGOLA 5X20 2
25	ECRA160000380	COPRICILINDRO 1
26	ECR15011716430	SPESSORE 1	SOSTITUITO DA
27	ECR90023905018	SCREW 5*18 1

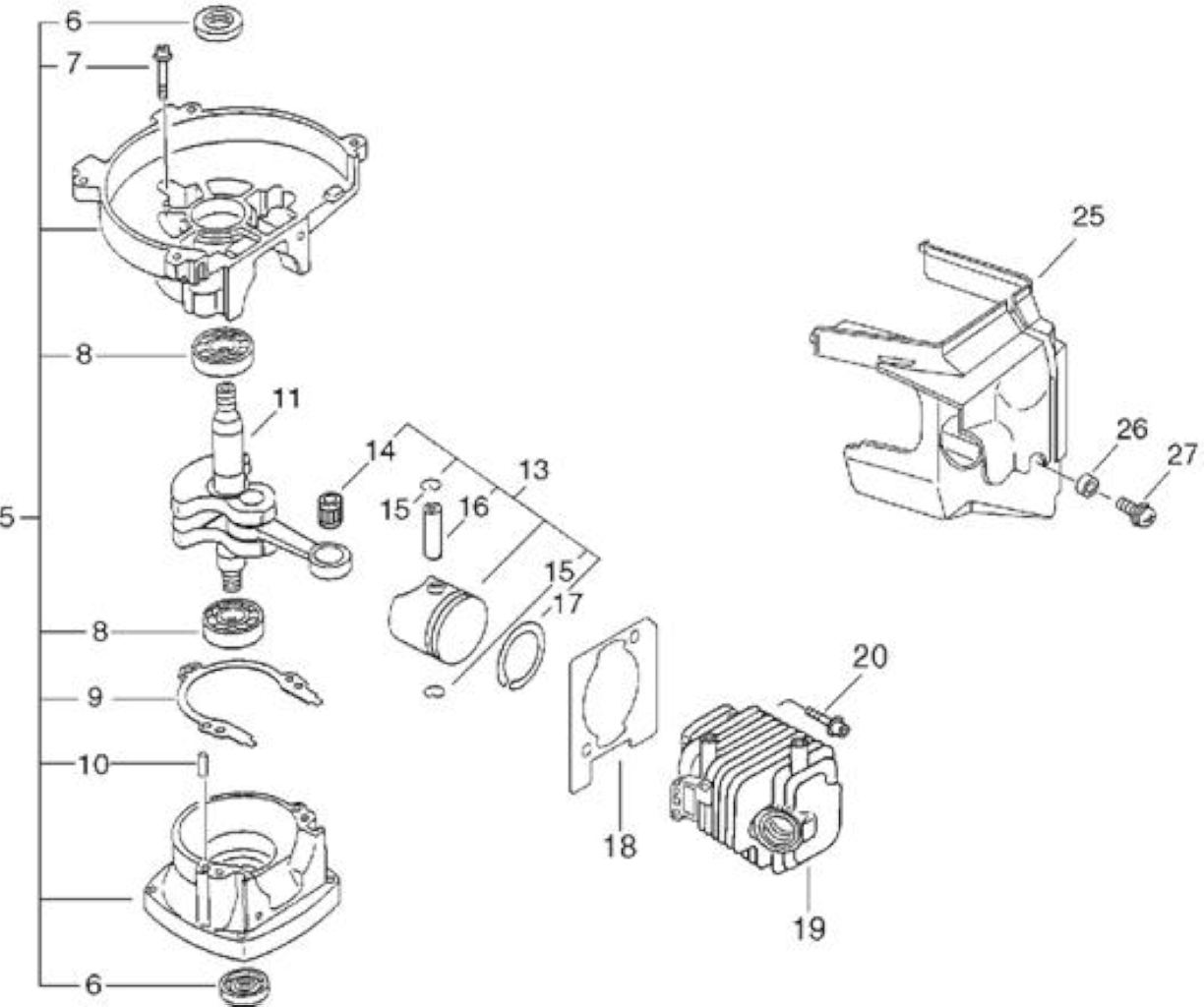

Rif.	Articolo	Descrizione	Q.tà	Nota
5	ECRP021003941	KIT CARTER MOTORE	1
6	ECR10021261830	PARAOLIO	2
7	ECR90016205025	BULLONE BRUGOLA 5X25	3
8	ECR90081036000	CUSCINETTO	2
9	ECR10024261830	GUARNIZIONE CARTER MOTORE	1
10	ECR10021503930	*VEDI ECR90033040080 * 2
11	ECRA011000180	ALBERO MOTORE 1
13	ECRP021008710	*VEDI ECRP021014760 * 1 *T.I.04-227
13	ECR10000061830	*VEDI ECRP021013600 * 1 *T.I.04-227
14	ECR10001261830	CUSCINETTO DI BIELLA 1
15	ECR10001561830	RING, SNAP 2
16	ECR10001361830	SPINOTTO PISTONE 1
17	ECRA101000090	FASCE ELASTICHE 1 *T.I.04-247
17	ECR10001105330	FASCIA ELASTICA 1 *T.I.04-247
18	ECRV100000120	GUARNIZIONE CILINDRO 1
18	ECR10101061830	GUARNIZIONE CILINDRO 1
19	ECRA130000611	CILINDRO 1 *T.I.04-227/04-228
19	ECRA130000610	*VEDI ECRP021009010 * 1
19	ECR10101161831	CILINDRO *T.I.04-227 1
20	ECR90016205020	BULLONE BRUGOLA 5X20	2
25	ECRA160000380	COPRICILINDRO	1
26	ECRV323000060	WASHER,CIRCULAR 5	1
27	ECR90023905018	SCREW 5*18	1

5 ECRA556000300 *VEDI ECRA556000301 * 1 SOSTITUITO DA

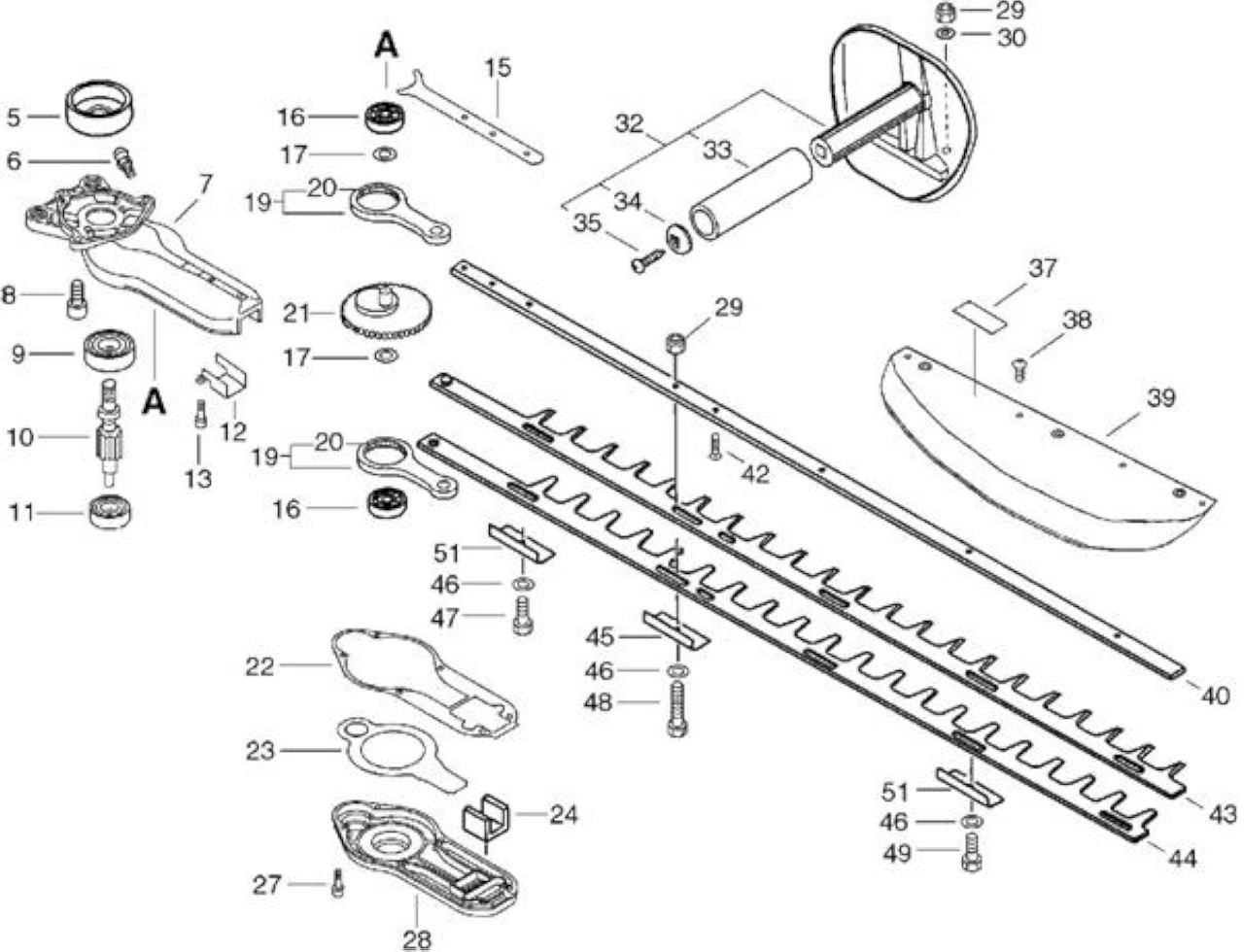

Rif. Articolo Descrizione Q.tà Nota

5 ECRA556000301 CAMPANA FRIZIONE

1 ECRA556000301

ECRC531000270

7 ECRC531000210 *VEDI ECRC531000270 * 1 SOSTITUITO DA

8 ECR90016206018 BOLT, H.S.H 3

11 ECR90080400608 CUSCINETTO BB608 1

9 ECR90081206200 CUSCINETTO BB6200 1

10 ECRV650000160 ALBERINO COPPIA CONICA 1

13 ECR90016204016 BULLONE BRUGOLA 4X16 2

12 ECRC538000090 GUIDA LAMA 1

16 ECR90081006200 *VEDI ECR90081036200 * 2

15 ECRV150001240 PIASTRINA 1

19 ECRP021008400 BIELLA C/CUSCINETTI 2

17 ECR10001417330 DISTANZIALE SPINOTTO 2

21 ECRV060000030 *VEDI ECRV060000050 * 1

20 ECR61032701261 CUSCINETTO 2

22 ECRV110000030 GUARNIZIONE SCATOLA 1

23 ECRC542000020 PIASTRA 1

INGRANAGGI

27 ECR90016204016 BULLONE BRUGOLA 4X16 6

24 ECRV541000100 FELTRINO 1

ECRC531000280

28 ECRC531000280 CARTER TESTINA INF. 1

28 ECRC531000220 *VEDI ECRC531000280 * 1 SOSTITUITO DA

29 ECR43302206460 DADO LAMA 6

30 ECR90060300006 RONDELLA PIANA M6 2

*T.I.12-494

ECR35120007363

32 ECR35120007360 *VEDI ECR35120007361 * 1 SOSTITUITO DA

32 ECR35120007363 IMPUGNATURA COMPLETA 1

32 ECR35120007362 *VEDI ECR35120007363 *

ECR35120007363

ECR35120007363

32 ECR35120007361 *VEDI ECR35120007362 * 1 SOSTITUITO DA

1 SOSTITUITO DA

33

34 ECR35121707360 *VEDI ECR35121707361 * 1 SOSTITUITO DA

ECR35101207360 GOMMA IMPUGNATURA 1

34

35 ECR90025305014 VITE SR 5X14 1

ECR35121707361 SUPPORTO IMPUGNATURA

1 ECR35121707361

ECRX505002030

37 ECRX505002030 ETICHETTA 1

37 ECR89061707660 ETICHETTA 1 SOSTITUITO DA

39 ECRC571000010 PROTEZIONE 1

38 ECR90020905010 VITE SR 5X10 4

ECRX425000152

40 ECRX425000150 SUPPORTO LAME 1 SOSTITUITO DA

42 ECR9110306030 BULLONE HSH 1

40 ECRX425000153 *VEDI ECRX425000154 *

ECRX425000153

ECRX425000154

40 ECRX425000152 *VEDI ECRX425000153 * 1 SOSTITUITO DA

1 SOSTITUITO DA

ECRX411000243

43 ECRX411000240 *VEDI ECRX411000241 * 1 SOSTITUITO DA

43 ECRX411000242 *VEDI ECRX411000243 *

ECRX411000243

ECRX411000243

43 ECRX411000241 *VEDI ECRX411000243 * 1 SOSTITUITO DA

1 SOSTITUITO DA

ECRX411000253

ECRX411000253

ECR69921302063

Rif.	Articolo	Descrizione	Q.tà	Nota
44	ECRX411000250	*VEDI ECRX411000252 *	1	SOSTITUITO DA
44	ECRX411000251	*VEDI ECRX411000252 *	1	SOSTITUITO DA
44	ECRX411000252	*VEDI ECRX411000253 *	1	ECRX411000253 SOSTITUITO DA
44	ECRX411000253	*VEDI ECRX411000254 *	1
45	ECR69921302062	*VEDI ECR69921302063 *	5	SOSTITUITO DA
45	ECR69921302063	ISOLATORE LAMA	5	SOSTITUITO DA
45	ECR69921302063	ISOLATORE LAMA	1	ECR69921302063 QT.1 E ECR69921304160 QT.4
46	ECR69911801261	RONDELLA	5
47	ECR69911508960	BULLONE LAMA	1
48	ECR35102702060	BULLONE	1
49	ECR69911502062	BULLONE BARRA FALCIANTE (W)	3

Rif. Articolo Descrizione Q.tà Nota

5 ECR13201326630 *VEDI ECRV490001230 * 1

8 ECRV186000080 *VEDI ECRV186000500 * 2

6 ECR13201211960 *VEDI ECR13201211961 * 1

7 ECR13211555930 *VEDI ECR13211555931 * 1

10 ECR13201326630 *VEDI ECRV490001230 * 1

9 ECR13011054430 *VEDI ECR13011054431 * 1

14 ECR13201052830 PIPE 1

13 ECRV471000630 TUBO MISCELA 1

16 ECR13120519830 *VEDI ECR13120519831 * 1 SOSTITUITO DA

15 ECR13201309820 *VEDI ECRV490001240 * 1

18 ECRA350000191 SERBATOIO MISCELA 1

17 ECR13192055430 AMMORTIZZATORE SERBATOIO 4

ECR13120519831

21 ECR13101655830 *VEDI ECRV107000190 * 1

20 ECR13100455530 *VEDI ECRP100006640 * 1

22 ECR13105156030 MISCELATORE 1
