Avviamento Basamanto motore Bobina, Volano Carburatore

Cilindro, Pistone, Albero motore Filtro aria, Carburatore Impugnature

Lame Marmitta

Scatola ingranaggi Serbatoio

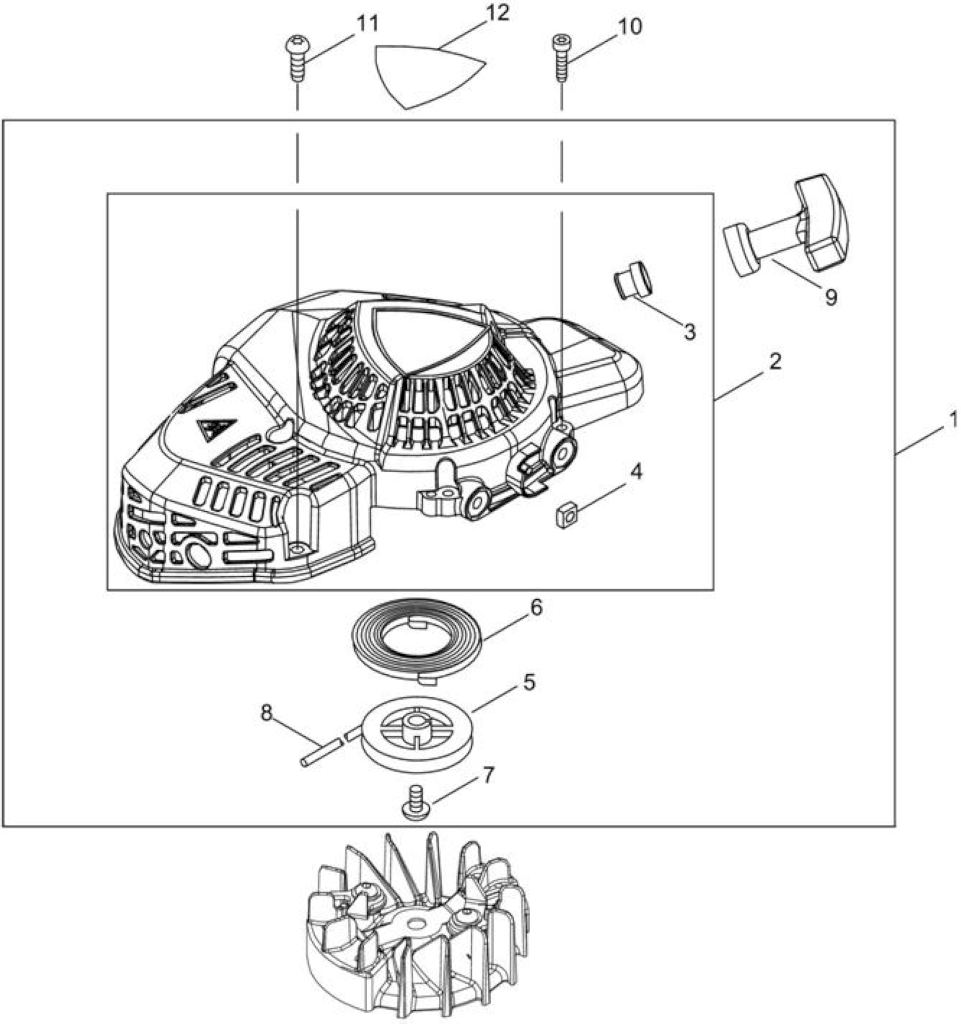

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051003390

AVVIAMENTO COMPLETO X HC2020R/2320

1

2

ECRP022051640

CARTER AVVIAMENTO

1

3

ECRP022045770

GUIDA FUNE

1

4

ECRP022022010

DADO

2

5

ECRP022051650

PULEGGIA AVVIAMENTO

1

6

ECRP022019680

MOLLA AVVIAMENTO

1

7

ECR17723644330

VITE

1

9

ECRP022051660

IMPUGNATURA AVVIAMENTO

1

10

ECRV804000060

BULLONE, TORX 4

4

11

ECRV805000000

BULLONE TORX 5

2

12

ECRX502001200



1

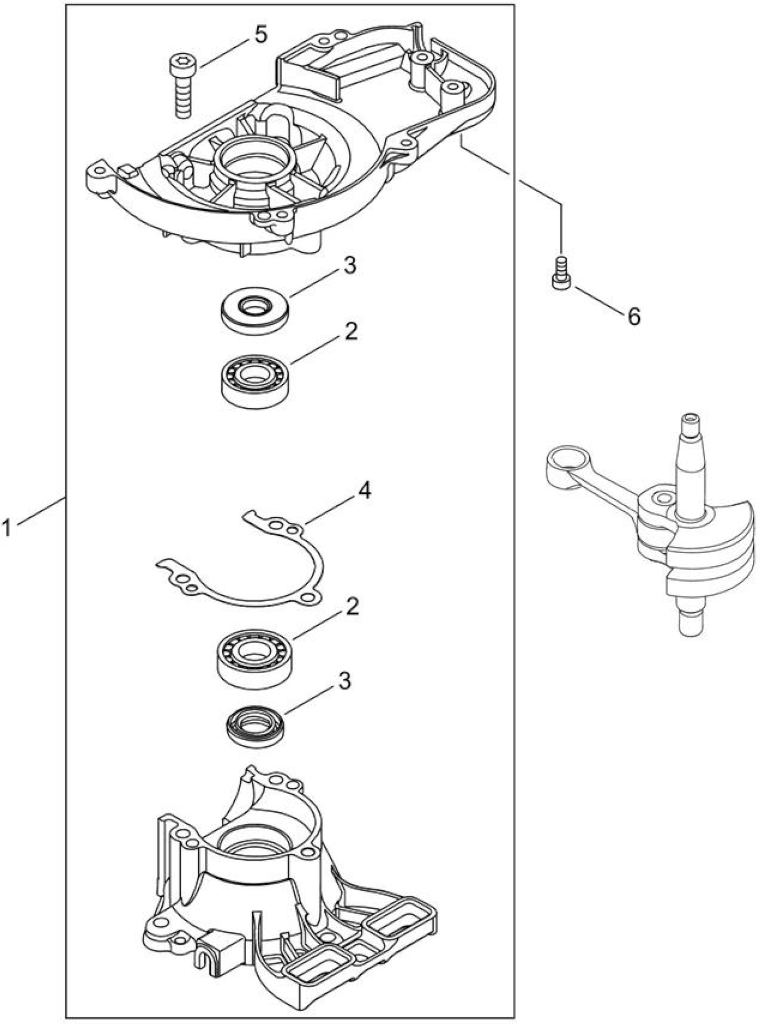

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100006080

CARTER MOTORE COMPLETO

1

2

ECR90081036000

CUSCINETTO

2

3

ECR10021261830

PARAOLIO

2

4

ECRV102000240

GUARNIZIONE CARTER MOTORE

1

5

ECRV805000220

BULLONE TORX 5 -NERO-

3

6

ECRV804000040

BOLT, TORX 4

1

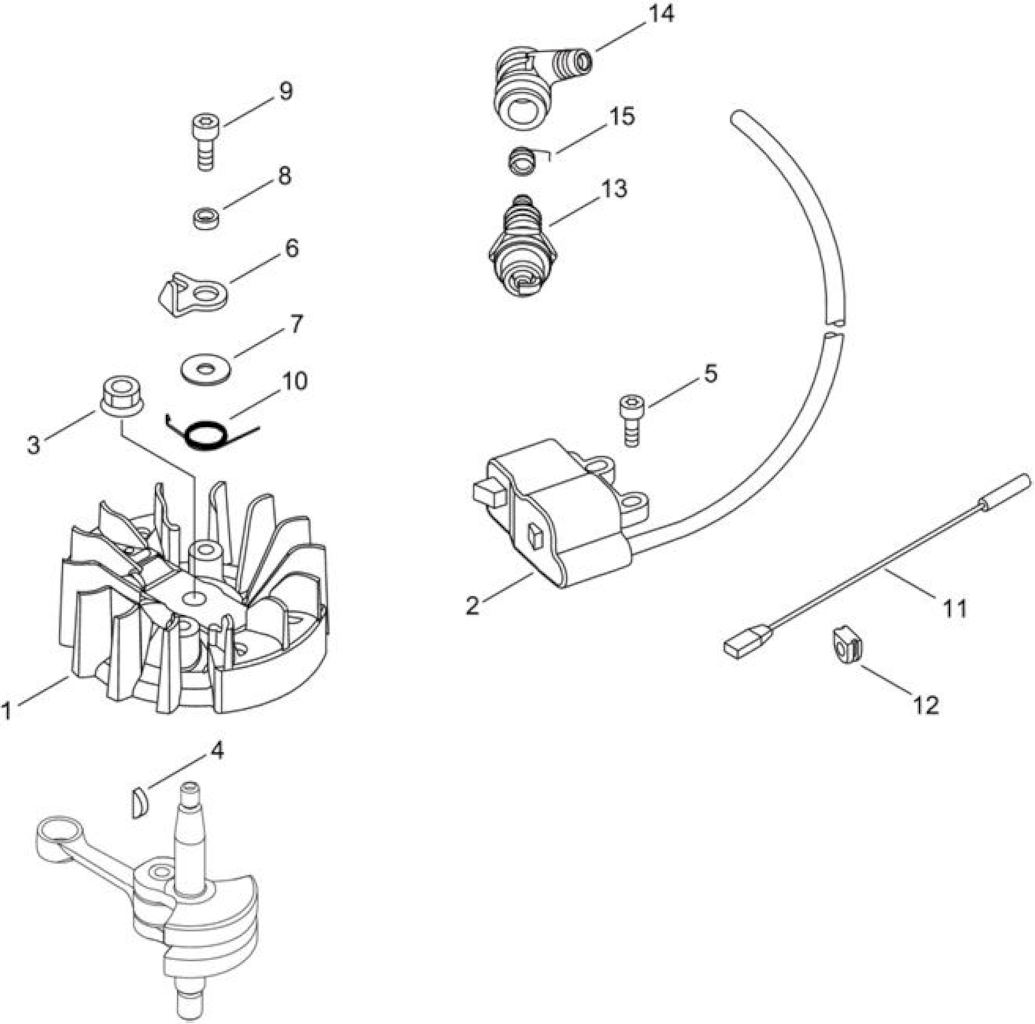

Rif.        Articolo                  Descrizione                                  Q.tà Nota

1

ECRA409001360

VOLANO

*T.I.20-689 1

2

ECRA411001810

MODULO ACCENSIONE

1

3

ECR9210506000



1

4

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

5

ECRV804000060

BULLONE, TORX 4

2

6

ECRA514000260

GANCIO AVVIAMENTO

2

7

ECR13191103460

DISTANZIATORE

2

8

ECR17807010860

SPESSORE

2

9

ECRV805000150

BULLONE TORX 5

2

10

ECRV452001370

MOLLA DI TORSIONE

2

11

ECRV485001220

CAVO MASSA

1

12

ECRV135000150



1

14

ECRA427000013

CAPPUCCIO CANDELA

1

15

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

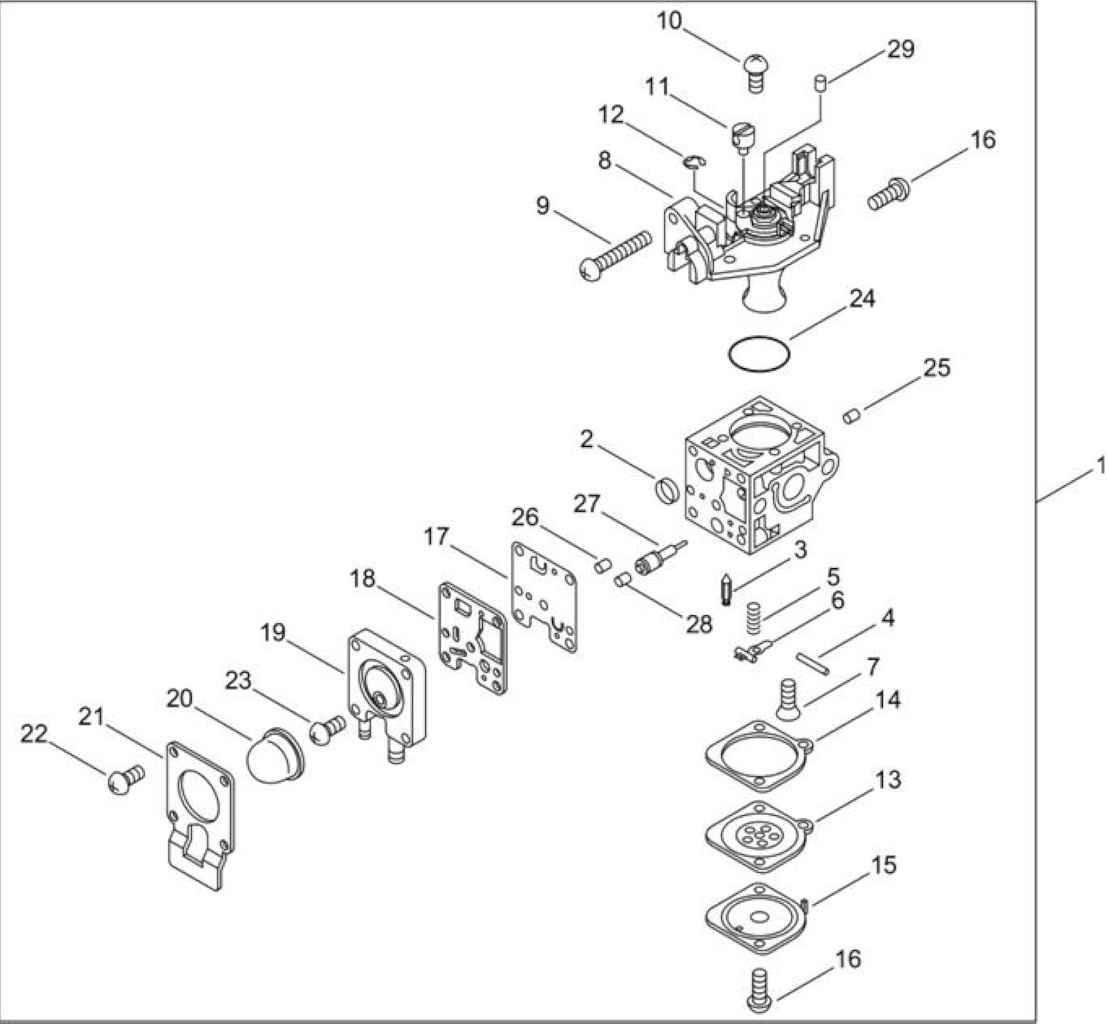

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004900

CARBURATORE PER HT320S/HCS2810ES DH232ST/185ST/HC2020R/HC23

1



2

ECRP005000010

2A0NELLO

1



3

ECR12533708260

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005000940

MOLLA

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005002050

VALVOLA ACCELERATORE

1



9

ECRP005000100

VITE

1



10

ECR12534413931

VITE CARBURATORE

3



11

ECRP005002200

POST

1



12

ECRP005000190

E-RING

1



13

ECRP005003760

MEMBRANA CON DISCO

1



14

ECRP005000200

GUARNIZIONE

1



15

ECR12534252130

COPERCHIO MEMBRANA

1



16

ECR12534452130

VITE

3



17

ECRP005000510

MEMBRANA POMPANTE

1



18

ECRP005000520

GUARNIZIONE POMPANTE

1



19

ECRP005004240

COPERCHIO MEMBRANA POMPANTE

1



20

ECRP005003110

PRIMER

1



21

ECRP005000250

COPERCHIO

1



22

ECRP005001900

SCREW

4



23

ECRP005000270

VITE

1



24

ECRP005004260



1



25

ECRP005001000

RULLINO

1



26

ECRP005001250

TAPPO

1



27

ECRP005001260

VITE REGOLAZIONE

1



28

ECRP005001270

TAPPO LIMITATORE (NERO)

1



29

ECRA259000010

*VEDI ECRP005001270 *

1

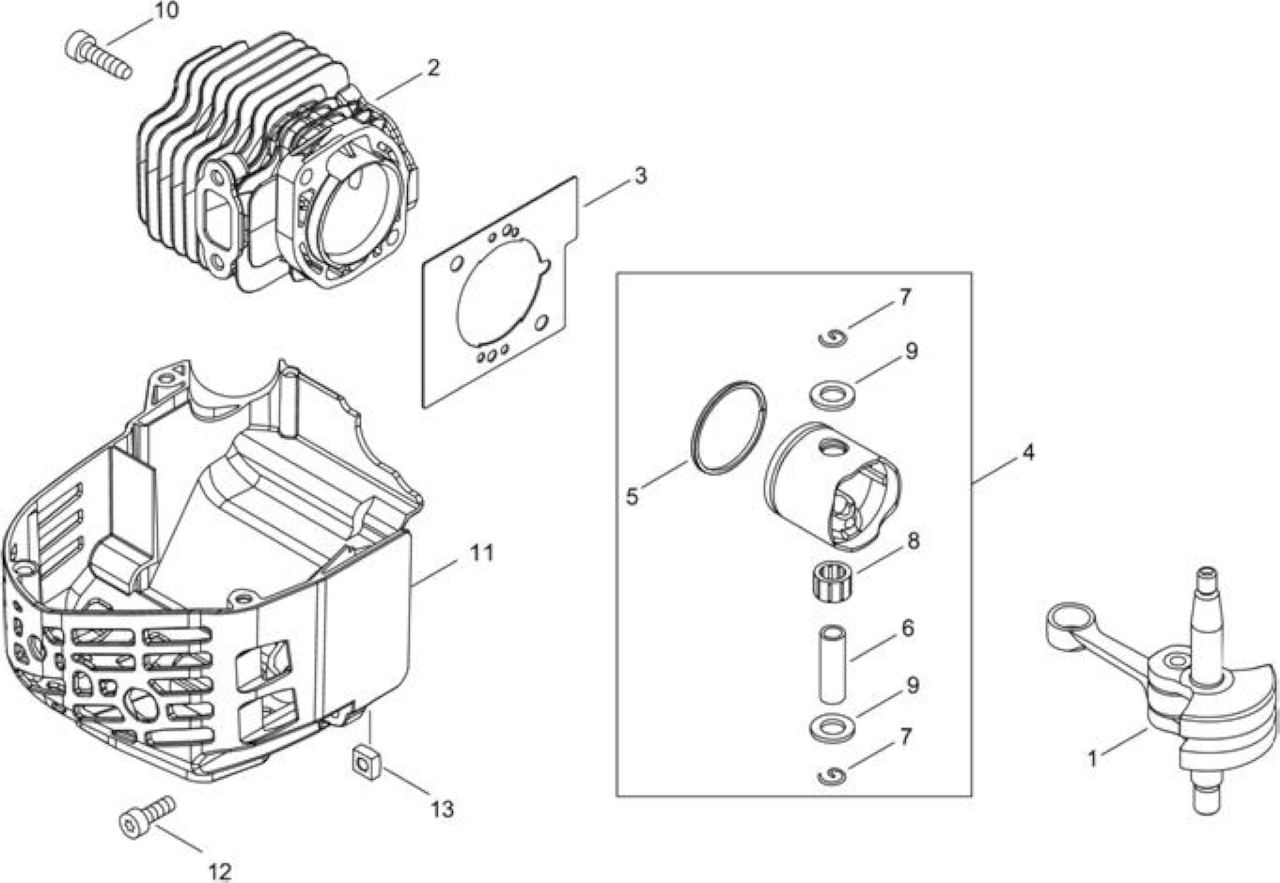

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011001550

ALBERO MOTORE

1

2

ECRA130001960

CILINDRO X HCR165ES/DH232ST/DH185ST HCS2810ES/HC2020R/HC2320/H CS3810ES

1

3

ECRV100000720

GUARNIZIONE CILINDRO

1

4

ECRP021007772

KIT PISTONE X HCR161/71ES/HC155/156 HC2020R/HC2320

1

5

ECRA101000090

FASCE ELASTICHE

*T.I.04-247

1

6

ECR10001311520

SPINOTTO PISTONE

1

7

ECR10001504630

FERMO SPINOTTO

2

8

ECR10011305930

CUSCINETTO A RULLI

1

9

ECR10001408960

DISTANZIALE SPINOTTO

1

10

ECRV805000210

BULLONE TORX 5X20

2

11

ECRA160003580

COPERCHIO CILINDRO

1

12

ECRV805000150

BULLONE TORX 5

1

13

ECR90056500005

DADO N.5

1

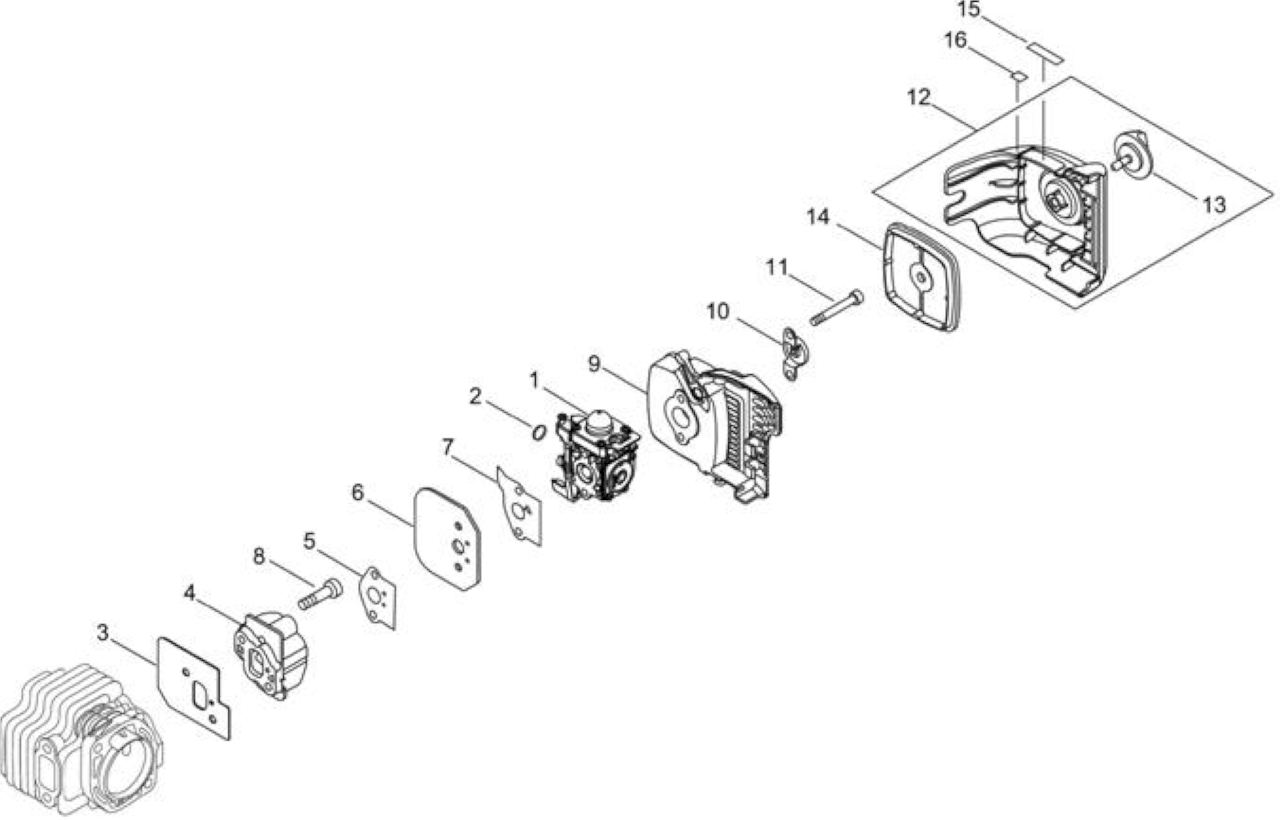

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004900

CARBURATORE PER HT320S/HCS2810ES DH232ST/185ST/HC2020R/HC23

1



2

ECRV490001100

2C0LIP

1



3

ECRV103002030

GUARNIZIONE

ISOL-CARBURATORE

1



4

ECRA200001200

ISOLATORE

1



5

ECRV103002020

GUARNIZIONE

ISOL-CARBURATORE

1



6

ECRA209000610

PIASTRA ISOLATORE

1



7

ECRV103001740

GUARNIZIONE ISOLATORE

1



8

ECRV805000170

BULLONE TORX 5 -SILVER-

2



9

ECRP021049871

CORPO FILTRO ARIA

1



10

ECRA244000070

PIASTRINA

1



11

ECRV805000100

BOLT, TORX 5

2



12

ECRP021049130

COPERCHIO FILTRO ARIA COMPL.

1



13

ECRV299000610

POMELLO

1



14

ECRA226001410

FILTRO ARIA

1



15

ECR89033252730

ETICHETTA

1



16

ECRX524001901



1

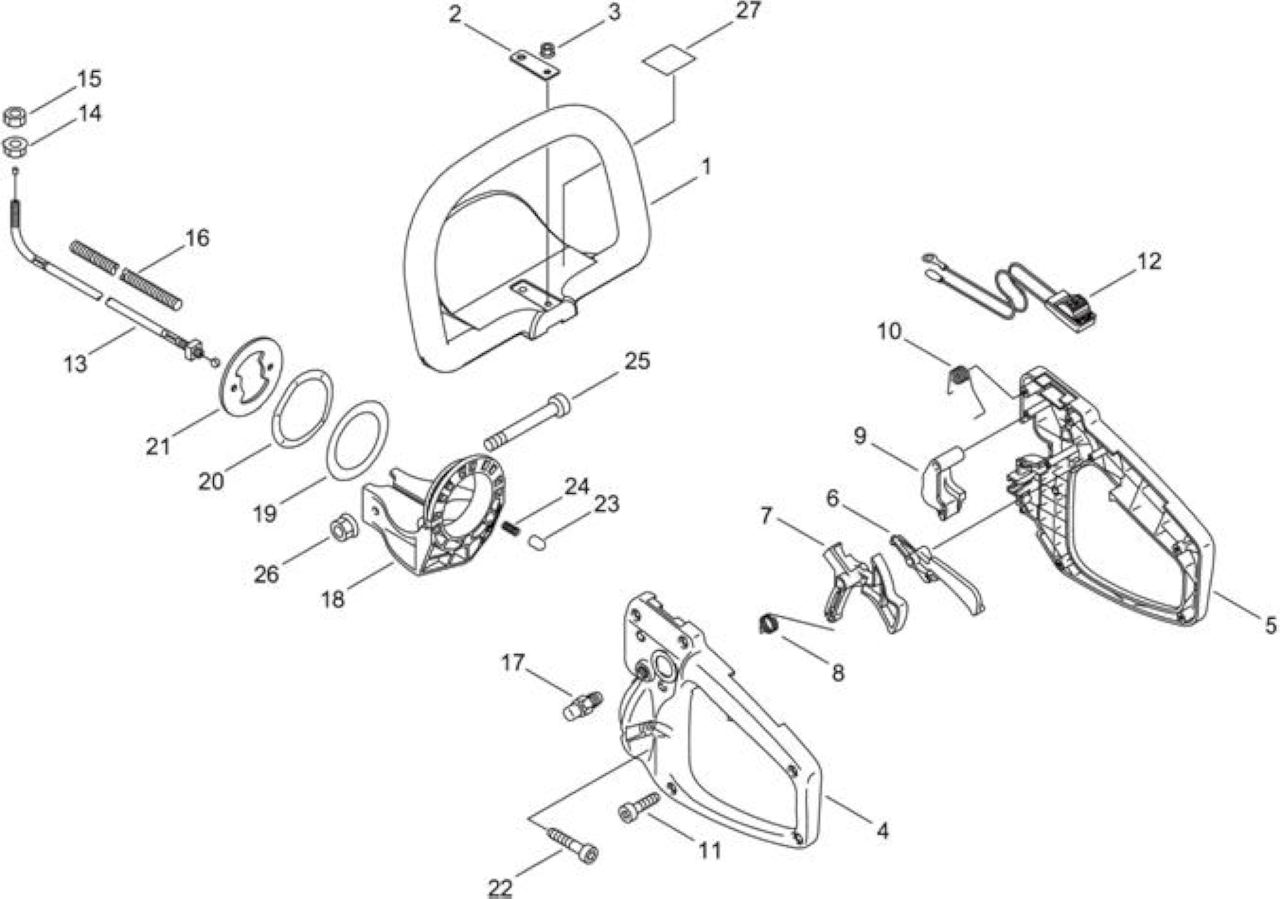

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC400000533

IMPUGNATURA ANTERIORE

1



2

ECR35161105360

SPESSORE

1



3

ECR9210805000

DADO

2



4

ECR35101013361

SEMI IMPUGNATURA SX

1



5

ECR35121013361

SEMI IMPUGNATURA DX

1



6

ECR17801213360

FERMO ACCELERATORE

1



7

ECR17801013361

GRILLETTO ACCELLERATORE

1



8

ECR17801313660

MOLLA

1



9

ECR35164813360

FERMO

1



10

ECR17804313660

MOLLA ACCELERATORE

1



11

ECRV804000010

BULLONE TORX 4

5



12

ECRA440003460

INTERRUTTORE ON/OFF

1



13

ECRV430004680

CAVO ACCELLERATORE

1



14

ECR90051500006

DADO FLANGIATO M6

1



15

ECR90050200006

DADO 3N06

1



16

ECRV475007040



1



17

ECRP100007520

*VEDI ECR17830213360 *

1



18

ECR35131213361

SUPPORTO IMPUGNATURA

1



19

ECR68902513361

RONDELLA CIRCOLARE

1



20

ECR17812913361

RONDELLA

1



21

ECR35131313361

SUPPORTO IMPUGNATURA

1



22

ECRV805000050

BULLONE, TORX 5

2



23

ECR60561113360

SPINOTTO

2



24

ECR17804313360

MOLLA

2



25

ECRV805000280



2



26

ECR9210805000

DADO

2



27

ECRX505002030

ETICHETTA

1

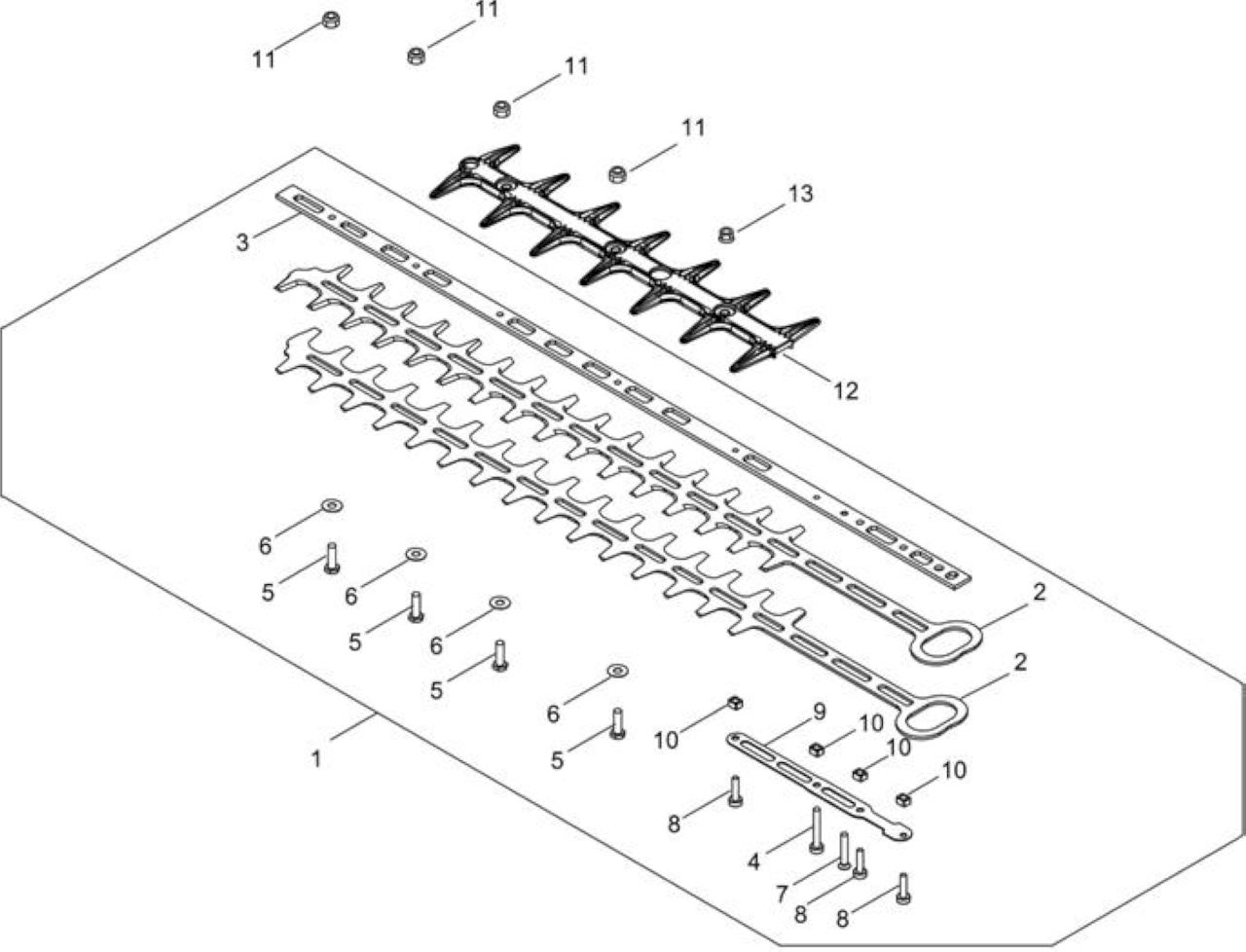

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100008710

LAMA COMPLETA X HC-2020R

1

2

ECRX412000850

LAMA X HC-2020R

2

3

ECRX425001150

SUPPORTO LAME

1

4

ECRV805000370

BULLONE, TORX 5

1

5

ECRV204000570

BULLONE BARRA FALCIANTE

4

6

ECR69911804560

RONDELLA BARRA

4

7

ECR90021205030

VITE SF 5X30 PASS.0.8

1

8

ECRV805000210

BULLONE TORX 5X20

3

9

ECRV150004720

PIASTRINA

1

10

ECRV353000250

COLLARINO 5

4

11

ECR43302206460

DADO LAMA

*T.I.12-494

4

12

ECRX431000200

GUIDA LAMA IN PLASTICA

1

13

ECR9210805000

DADO

1

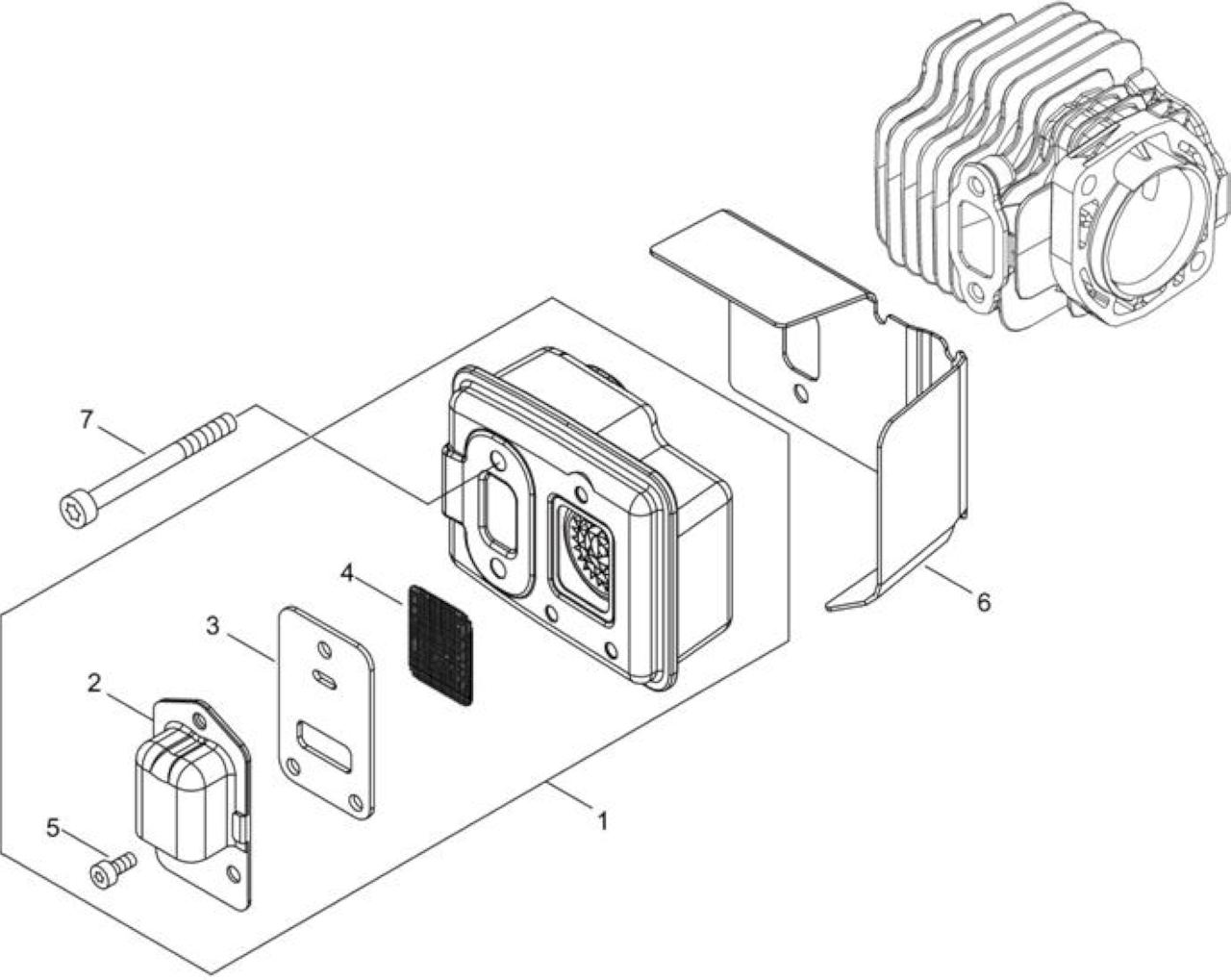

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100009110

MARMITTA COMPLETA

1

2

ECRA313002120

GUIDA SCARICO

1

3

ECRV104002530

GUARNIZIONE SCARICO

1

4

ECR14586240630

RETINA MARMITTA

1

5

ECRV804000030

BULLONE 4X8

3

6

ECRV104002190

GUARNIZIONE SCARICO

1

7

ECRV805000190

BOLT, TORX 5

2

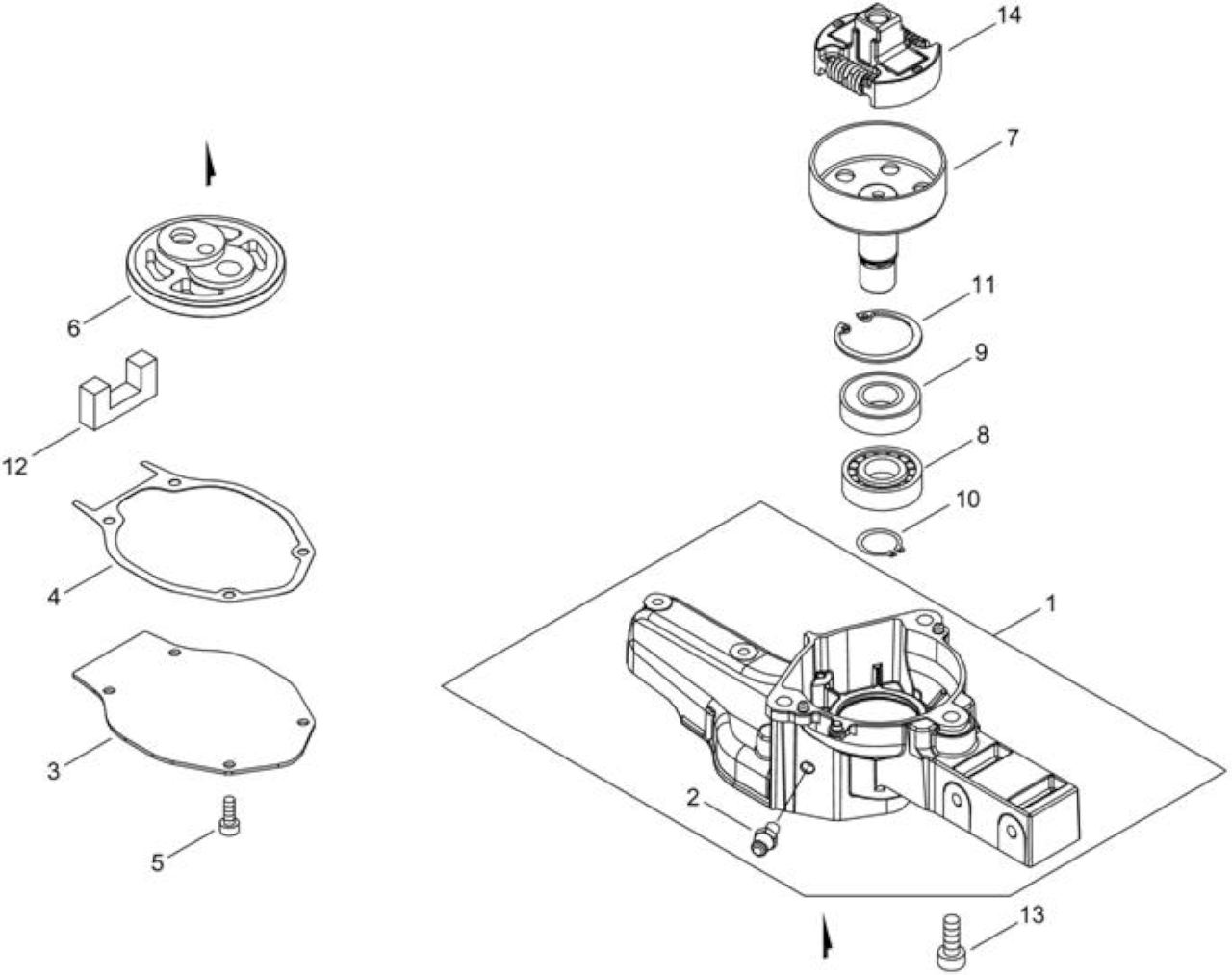

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100006070

SCATOLA INGRANAGGI

1

2

ECR88011054230

INGRASSATORE

1

3

ECRC539000190

COPERCHIO SCATOLA INGRANAGGI

1

4

ECRV110000230

GUARNIZIONE SCATOLA INGRANAGGI

1

5

ECRV804000050

BULLONE TORX 4

4

6

ECRV650000740

INGRANAGGIO MOVIMENTO LAME

1

7

ECRA556001840

CAMPANA FRIZIONE

1

8

ECR90080006002

CUSCINETTO BB6002

1

9

ECR90080206002

CUSCINETTO BB6002

1

10

ECR90070100014

FERMO CS14

1

11

ECR90070200032

FERMO CR32

1

12

ECRV541000750

FELTRINO

1

13

ECRV806000130



3

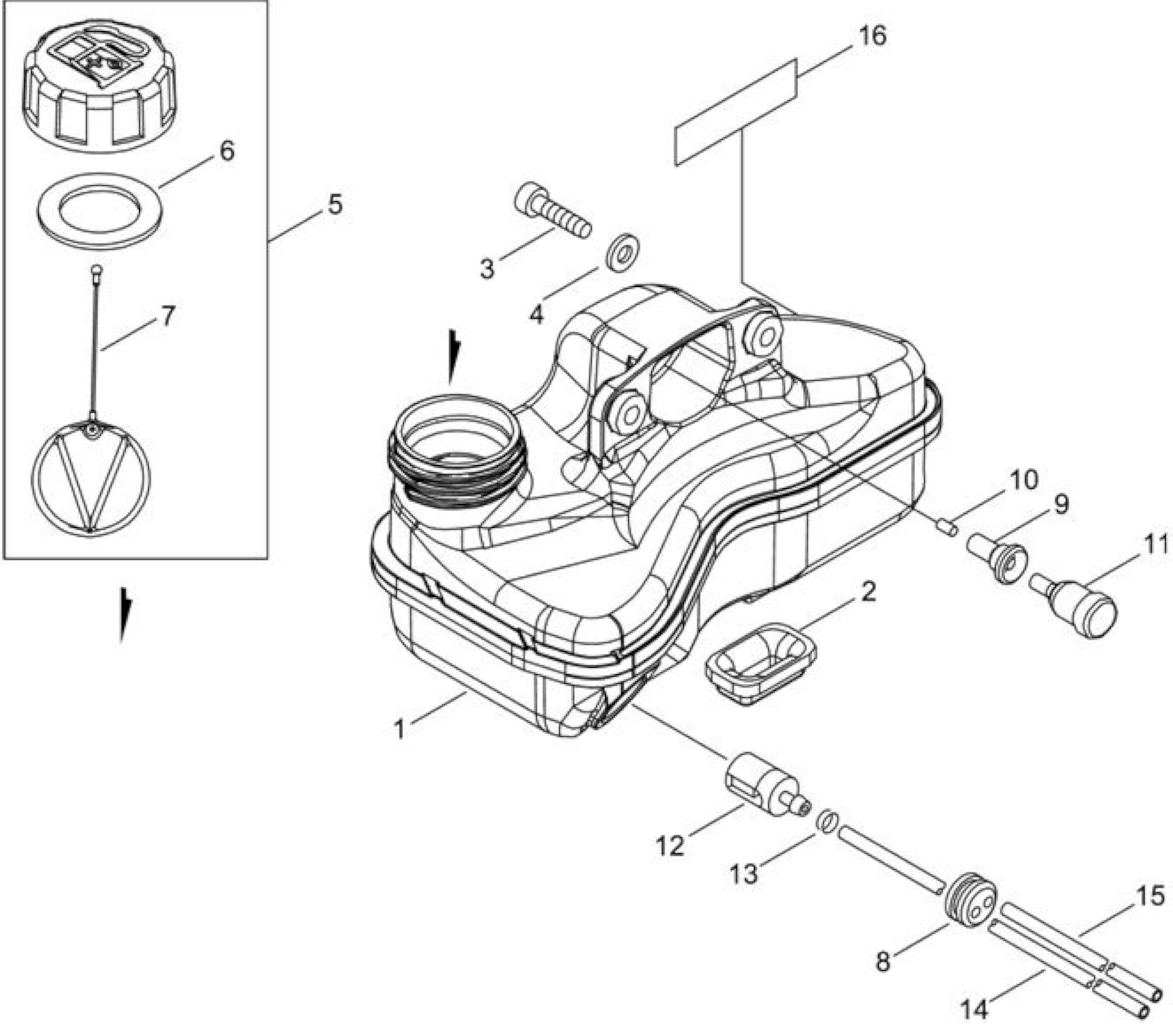

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350002520

SERBATOIO MISCELA

1

2

ECRV420004490

AMMORTIZZATORE SERBATOIO

2

3

ECRV805000160

BULLONE TORX 5

2

4

ECR90060300005

RONDELLA PIANA M5

2

5

ECRP100006051

TAPPO MISCELA COMPLETO

1

6

ECRV107000190

GUARNIZIONE TAPPO MISCELA

1

7

ECRA365000050

MISCELATORE

1

8

ECR13211544331

GOMMINO

1

9

ECRV137000150

GOMMINO

1

10

ECR13131435430

VALVOLA MISCELA

1

11

ECRA356000031

VALVOLA SFIATO

1

12

ECRA369000480

FILTRO MISCELA

1

13

ECRV490001240

CLIP

1

14

ECRV471005540



1

15

ECR13201056330

TUBO MISCELA

1

16

ECRX532005650



1
