Avviamento

Bobina, Volano, Frizione Carburetore

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,58 (0,79)
PESO	4,9
SERBATOIO MIX	460
LUNGHEZZA LAMA	580

Cilindro, Pistone, Basamento

Filtro aria, Carburatore Impugnature

Lame Marmitta

Scatola ingranaggi Serbatoio

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051002590	AVVIAMENTO COMPLETO	1
2	ECR17721544430	AVVOLGIFUNE	1
3	ECR17722042030	* VEDI ECRP022019680 *	1
4	ECR17723644330	VITE	1
6	ECRP022023170	*VEDI ECRP022036700 *	1
10	ECRA052000160	GANCI AVV.TO COMPLETI	1
11	ECR17721844330	GANCIO AVVIAMENTO	2
12	ECR17723412220	MOLLA DI RITORNO	2
15	ECR90060500008	RONDELLA APERTA M8	1
16	ECRV804000060	BULLONE, TORX 4	4
17	ECRX502000890	ETICHETTA	1
18	ECRX543004270		1
19	ECRX505002310	ETICHETTA	1

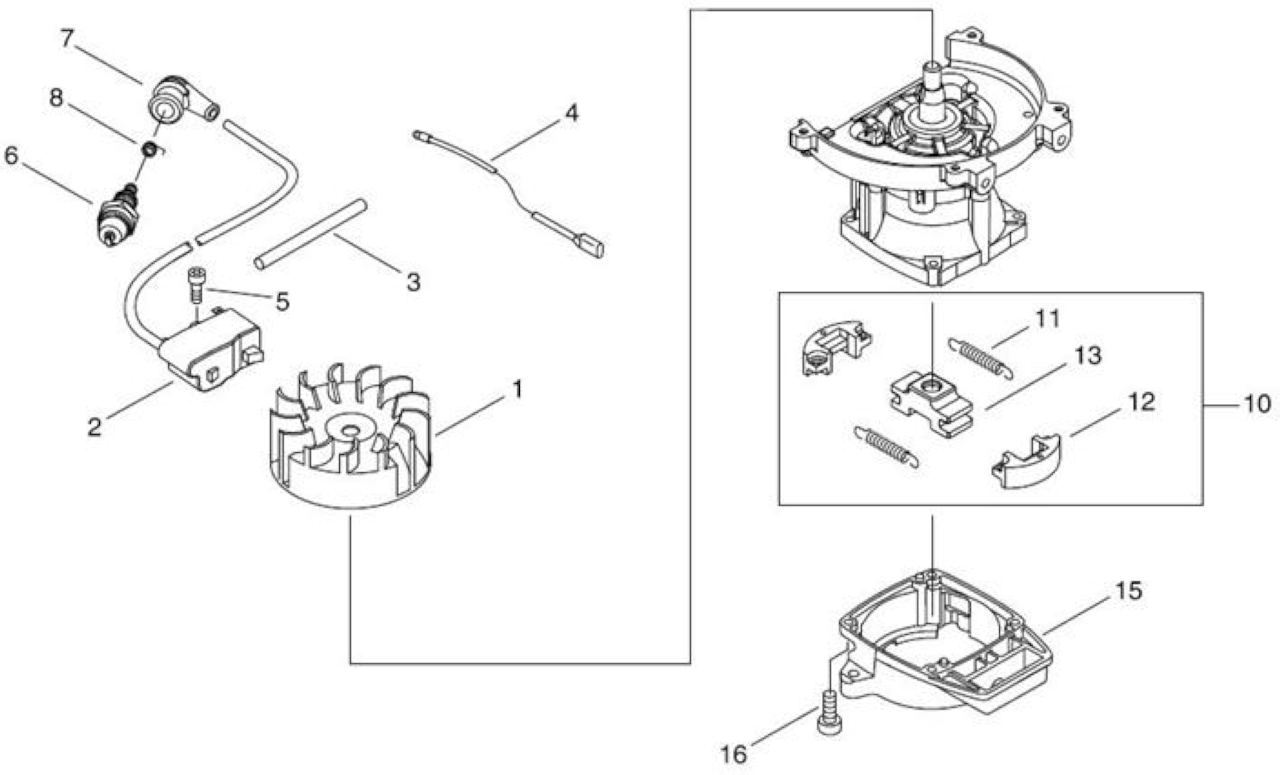

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409000150	VOLANO	1
2	ECRA411000210	*VEDI ECRA411000211 *	1
3	ECRV475007510		1
4	ECRV485000870	LEAD	1
5	ECRV804000070	BULLONE	2
7	ECRA427000013	CAPPUCCIO CANDELA	1
8	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
10	ECRA056000740	FRIZIONE COMPLETA	1
11	ECRA566000000	MOLLA FRIZIONE	2
12	ECR17501744331	MASSA FRIZIONE	2
13	ECRA552000380	CENTRO FRIZIONE	1
15	ECRA570000310	CARTER FRIZIONE	1
16	ECRV804000060	BULLONE, TORX 4	4

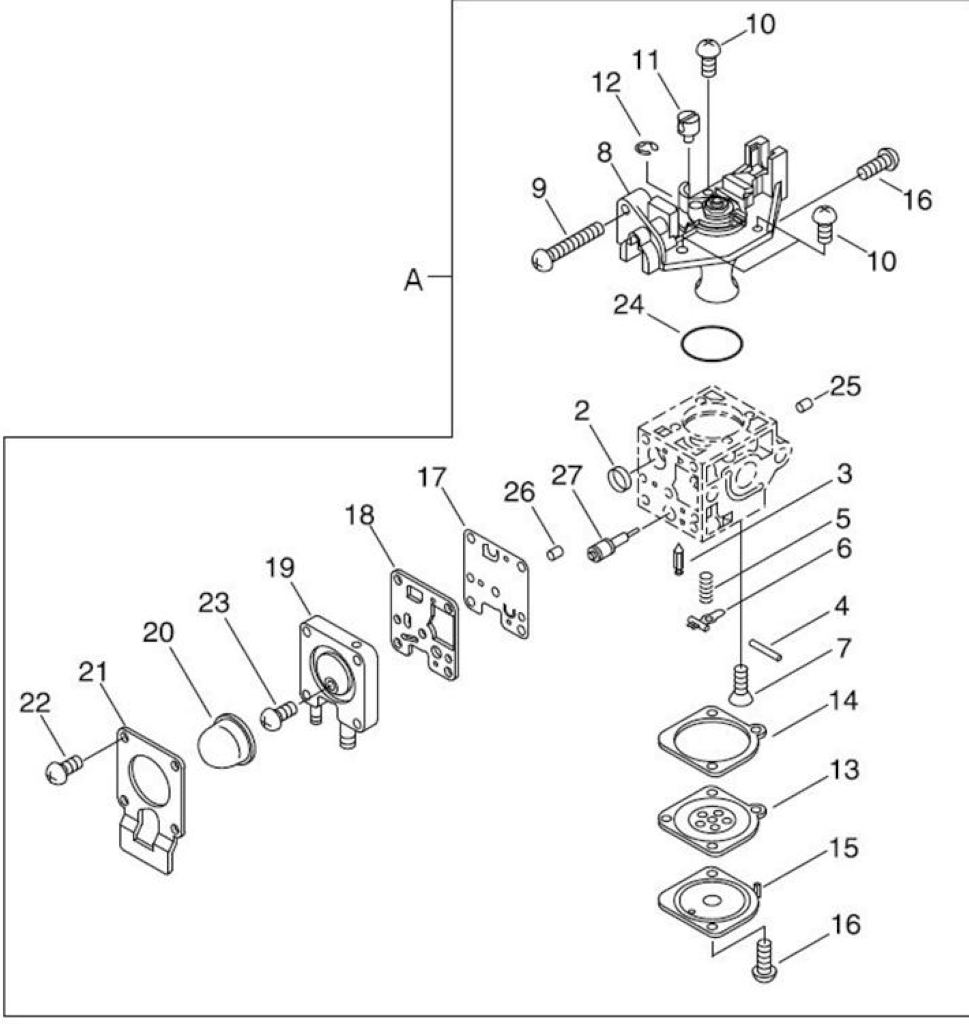

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001673	*VEDI ECRA021004740 *	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002050	VALVOLA ACCELERATORE	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005002200	POST	1
12	ECRP005000190	E-RING	1
13	ECRP005002230	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	3
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005002480	COPERCHIO MEMBRANA POMPANTE	1
20	ECRP005003110	PRIMER	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1

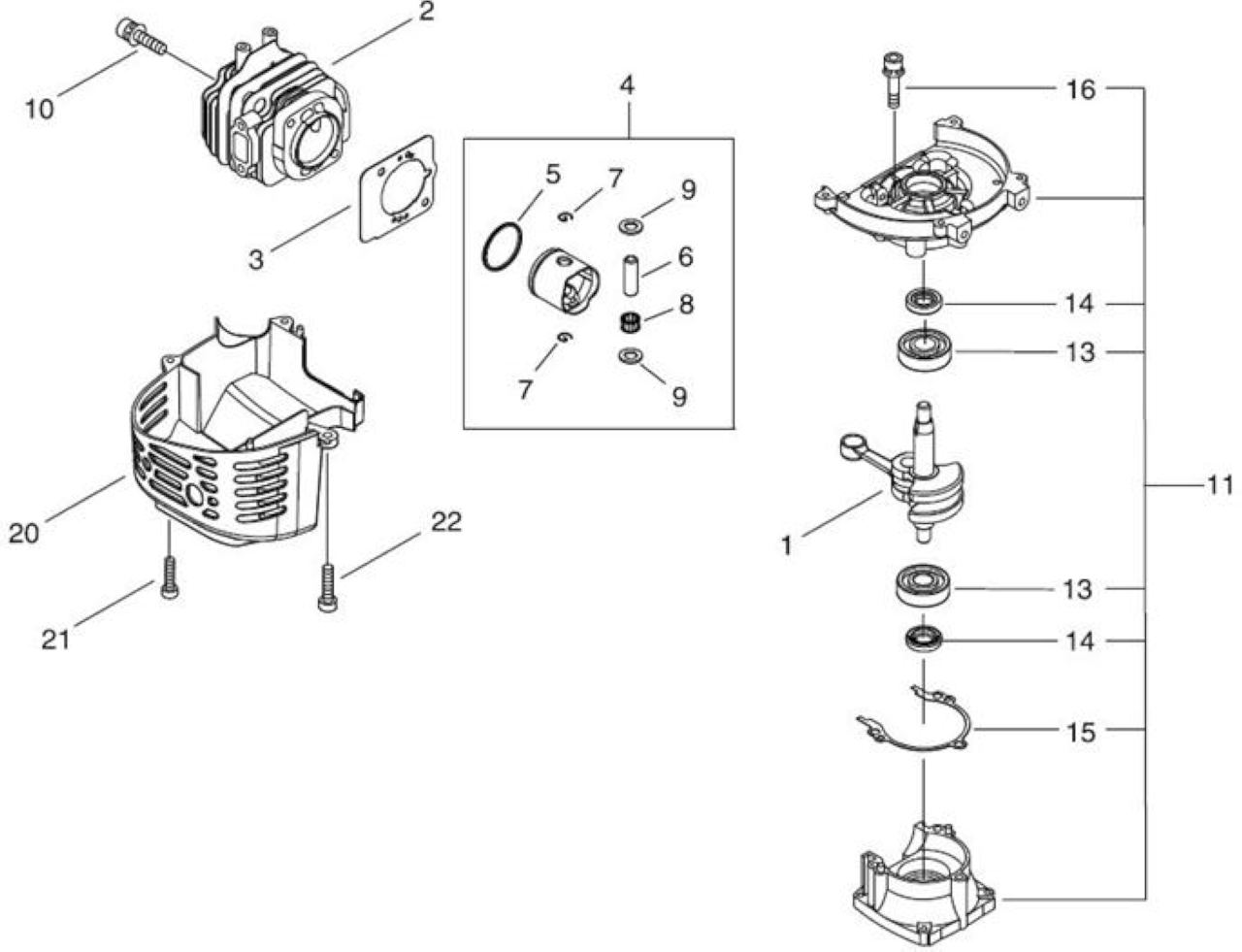

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011000313	ALBERO MOTORE COMPL.	1
2	ECRA130000550	CILINDRO X HCR161/71ES/HC155/1501	1
3	ECRV100000160	GUARNIZIONE CILINDRO *T.I.04-249	1
4	ECRP021007772	KIT PISTONE X HCR161/71ES/HC155/156 HC2020R/HC2320	1
5	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
6	ECR10001311520	SPINOTTO PISTONE	1
7	ECR10001504630	FERMO SPINOTTO	2
8	ECR10011305930	CUSCINETTO A RULLI	1
9	ECR10001408960	DISTANZIALE SPINOTTO	2
10	ECR90016205022	BULLONE BRUGOLA 5X22	2
11	ECR10020411521	KIT CARTER MOTORE	1
13	ECR9403536201	CUSCINETTO BB6201/C3	2
14	ECR10021242031	PARAOLIO	2
15	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
16	ECR90016205028	BULLONE BRUGOLA 5X28	3
20	ECRA160002590	CARTER CILINDRO	1
21	ECRV804000010	BULLONE TORX 4	2
22	ECRV805000150	BULLONE TORX 5	1

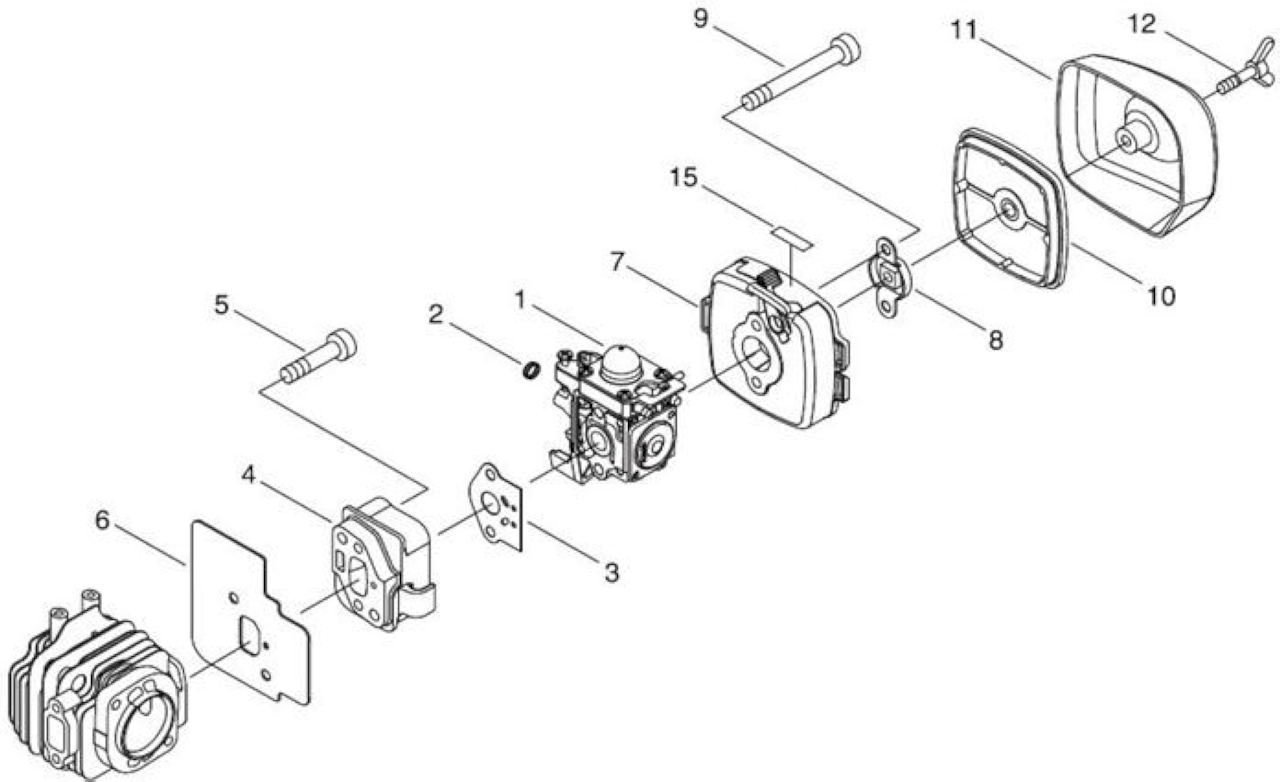

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021001673	*VEDI ECRA021004740 *	1
2	ECRV490001100	CLIP	1
3	ECRV103001580	GUARNIZIONE ASPIRAZIONE	1
4	ECRA200000300	ISOLATORE	1
5	ECRV805000170	BULLONE TORX 5 -SILVER-	2
6	ECRV103001590	* VEDI ECRV103001591 *	1
7	ECRP021004480	*VEDI ECRP021049750 * *T.I.04-249	1
8	ECR12901152730	PIASTRINA	1
9	ECRV805000100	BOLT, TORX 5	2
10	ECRA226001410	FILTRO ARIA	1
11	ECR13031305863	COP. FILTRO ARIA (NERO) *T.I.99-710	1
12	ECR21041752730	GALLETTO FILTRO ARIA	1
15	ECR89033252730	ETICHETTA	1

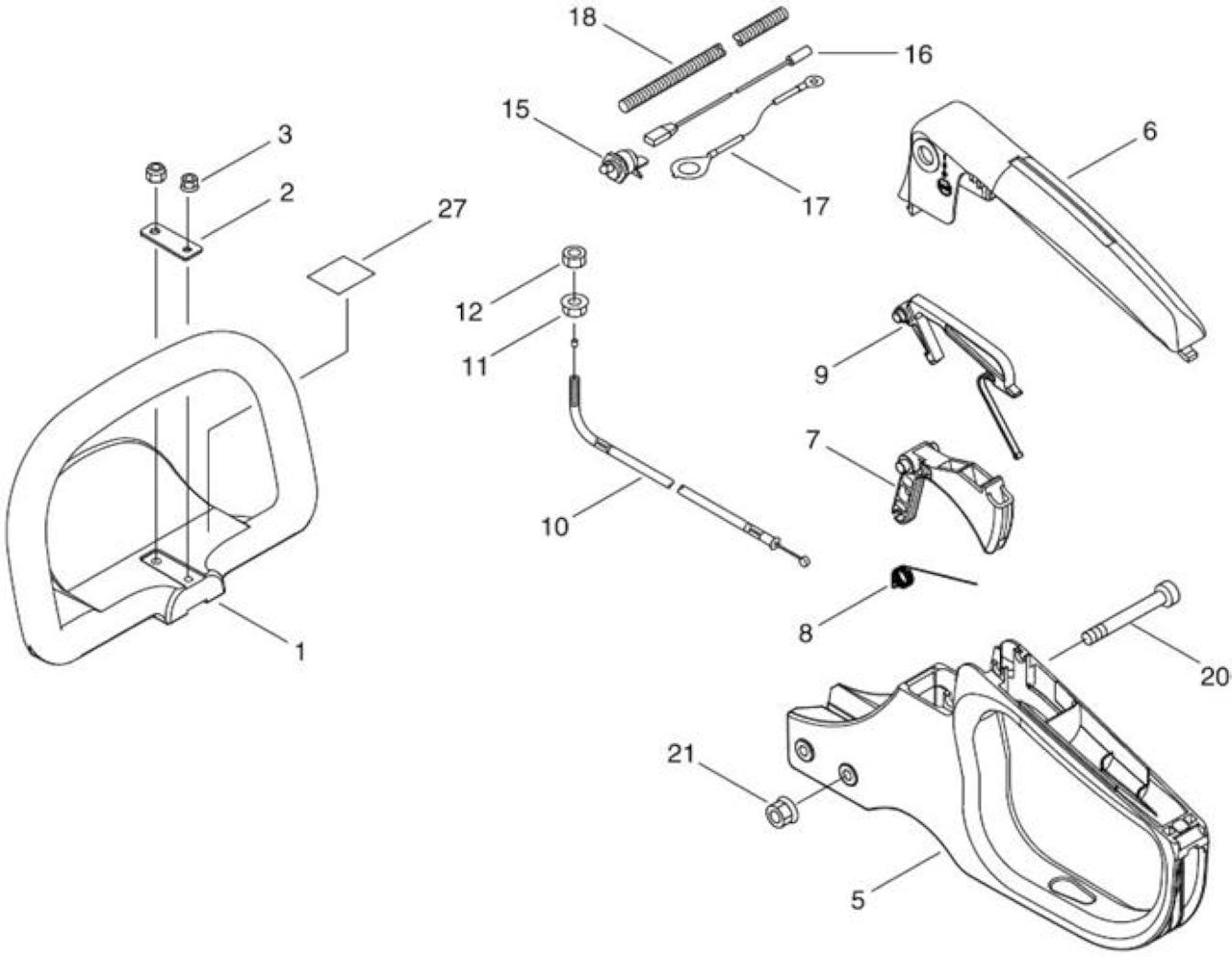

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC400000532	*VEDI ECRC400000533 *	1
2	ECR35161105360	SPESSORE	1
3	ECR9210805000	DADO	1
5	ECRC410000430	*VEDI ECRC410000431 *	1
6	ECRC411000030	COPRI IMPUGNATURA	1
7	ECRC450000750	GRILLETTO ACCELLERATORE	1
8	ECRV452000392	MOLLA DI RITORNO	1
9	ECRC460000120	FERMO ACCELERATORE	1
10	ECRV430004670	CAVO ACCELLERATORE	1
11	ECR90051500006	DADO FLANGIATO M6	1
12	ECR90050200006	DADO 3N06	1
15	ECR16340003460	INTERRUTTORE	1
16	ECRV485002540		1
17	ECRV485002550		1
18	ECRV475001280	TUBETTO	1
20	ECRV805000280		2
21	ECR9210805000	DADO	2
27	ECRX505002030	ETICHETTA	1

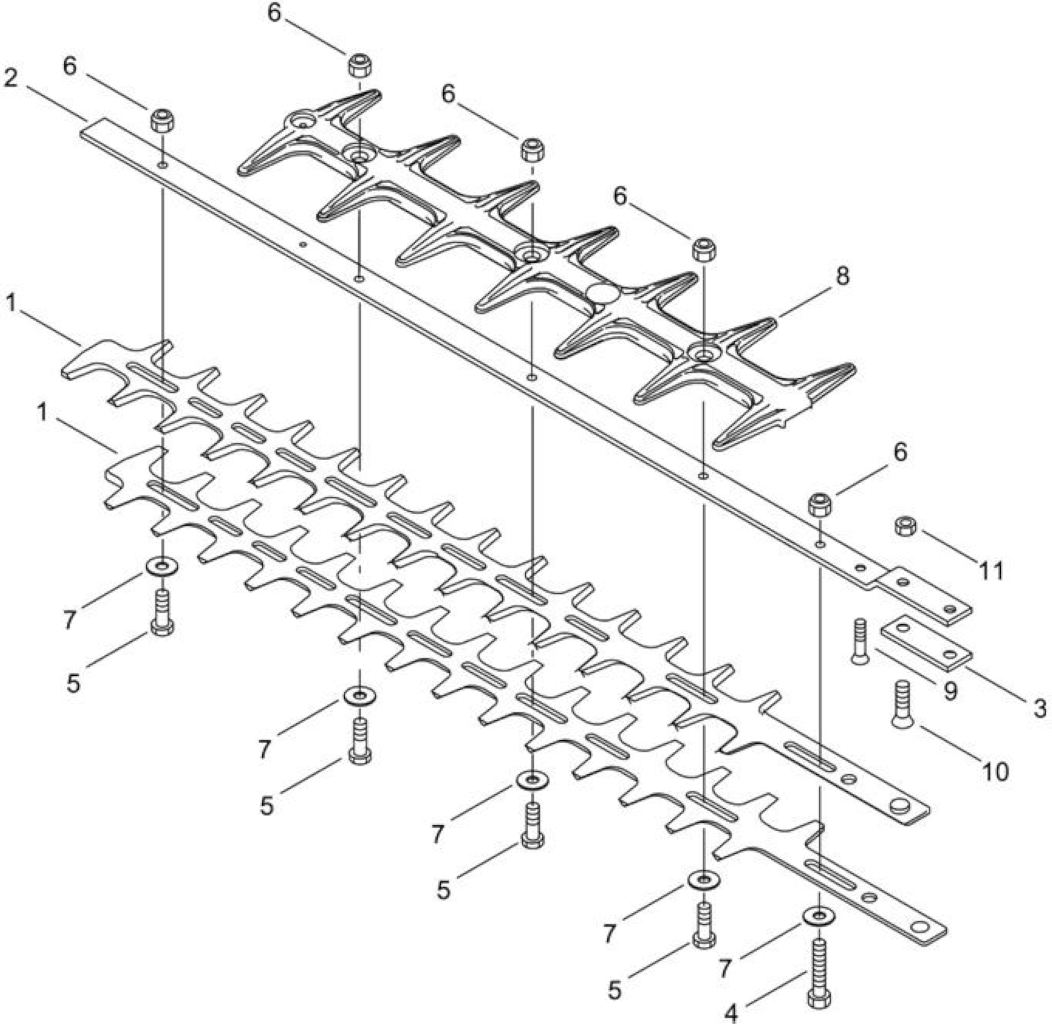

Rif. Articolo Descrizione Q.tà Nota

1	ECRX412000630	LAMA X HCR1501/HC1501/DH2212
2	ECRX425000890	SUPPORTO LAME	1
3	ECR61044004560	GUIDA LAME FALCIANTI	1
4	ECR69911505360	BULLONE BARRA FALCIANTE	1
5	ECRV204000570	BULLONE BARRA FALCIANTE	4
6	ECR43302206460	DADO LAMA *T.I.12-494	5
7	ECRV304000240	RONDELLA	5
8	ECRX431000200	GUIDA LAMA IN PLASTICA	1
9	ECR90021205030	VITE SF 5X30 PASS.0.8	1
10	ECR90021206025	VITE 6*25	2
11	ECR90050000006	DADO N06	2

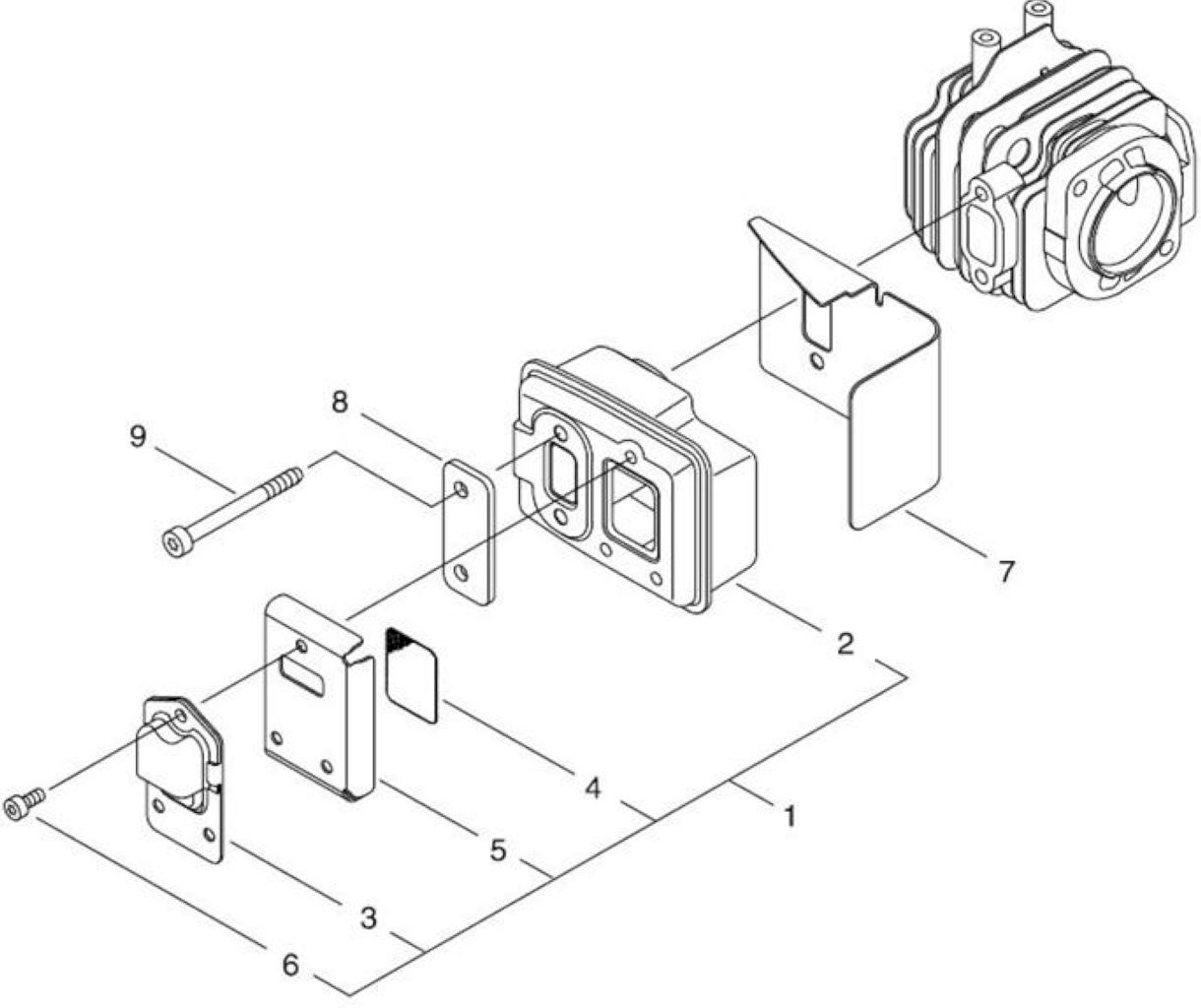

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021045640	MARMITTA COMPLETA	1
2	ECRA300000521	MUFFLER,EXHAUST	1
3	ECRA313000700	GUIDA SCARICO	1
4	ECR14586240630	RETINA MARMITTA	1
5	ECRV104000072	GUARNIZIONE SCARICO	1
6	ECRV804000030	BULLONE 4X8	3
7	ECRV104001990	GUARNIZIONE SCARICO	1
8	ECRV150000371	PIASTRINA	1
9	ECRV805000190	BOLT, TORX 5	2

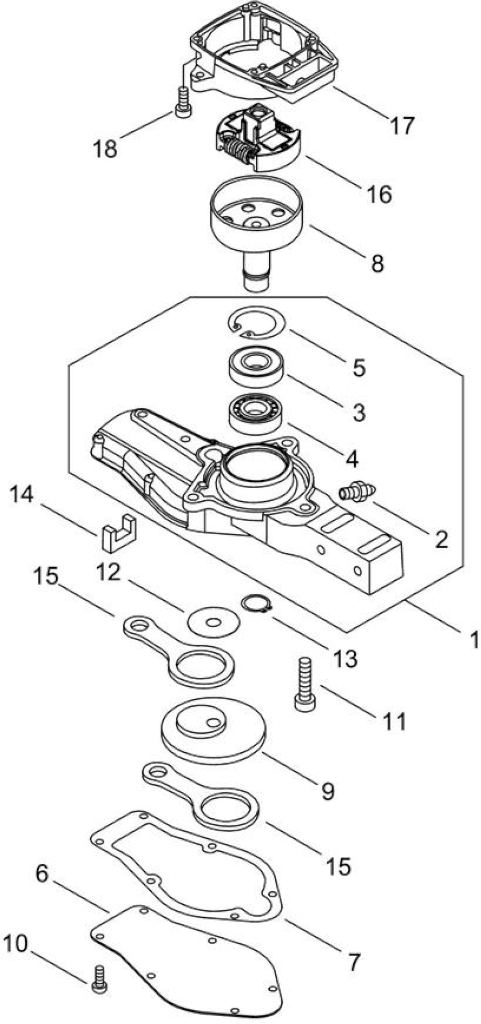

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100007510	CARTER INGRANAGGI	1
2	ECR88011010860	UGELLO GRASSO	1
3	ECR90081206202	CUSCINETTO BB6202	1
4	ECR90081036202	CUSCINETTO BB6202	1
5	ECR90070200035	FERMO CR35	1
6	ECR61041105361	CARTER TESTINA INFERIORE*T.I.96-576	1
7	ECR61041405360	GUARNIZIONE BARRA FALCIANTE	1
8	ECRA556001620	CAMPANA FRIZIONE	1
9	ECR61031204560	INGRANAGGIO *T.I.01-062	1
10	ECRV804000040	BOLT, TORX 4	6
11	ECRV806000130		3
12	ECR61035004560	RONDELLA FERMA RULLI	1
13	ECR90070100014	FERMO CS14	1
14	ECR61042504560	FELTRINO	1
15	ECRC532000121	BIELLA BARRA-FALCIANTE *T.I.01-062	2
16	ECRA056000740	FRIZIONE COMPLETA	1
17	ECRA570000310	CARTER FRIZIONE	1
18	ECRV804000060	BULLONE, TORX 4	4

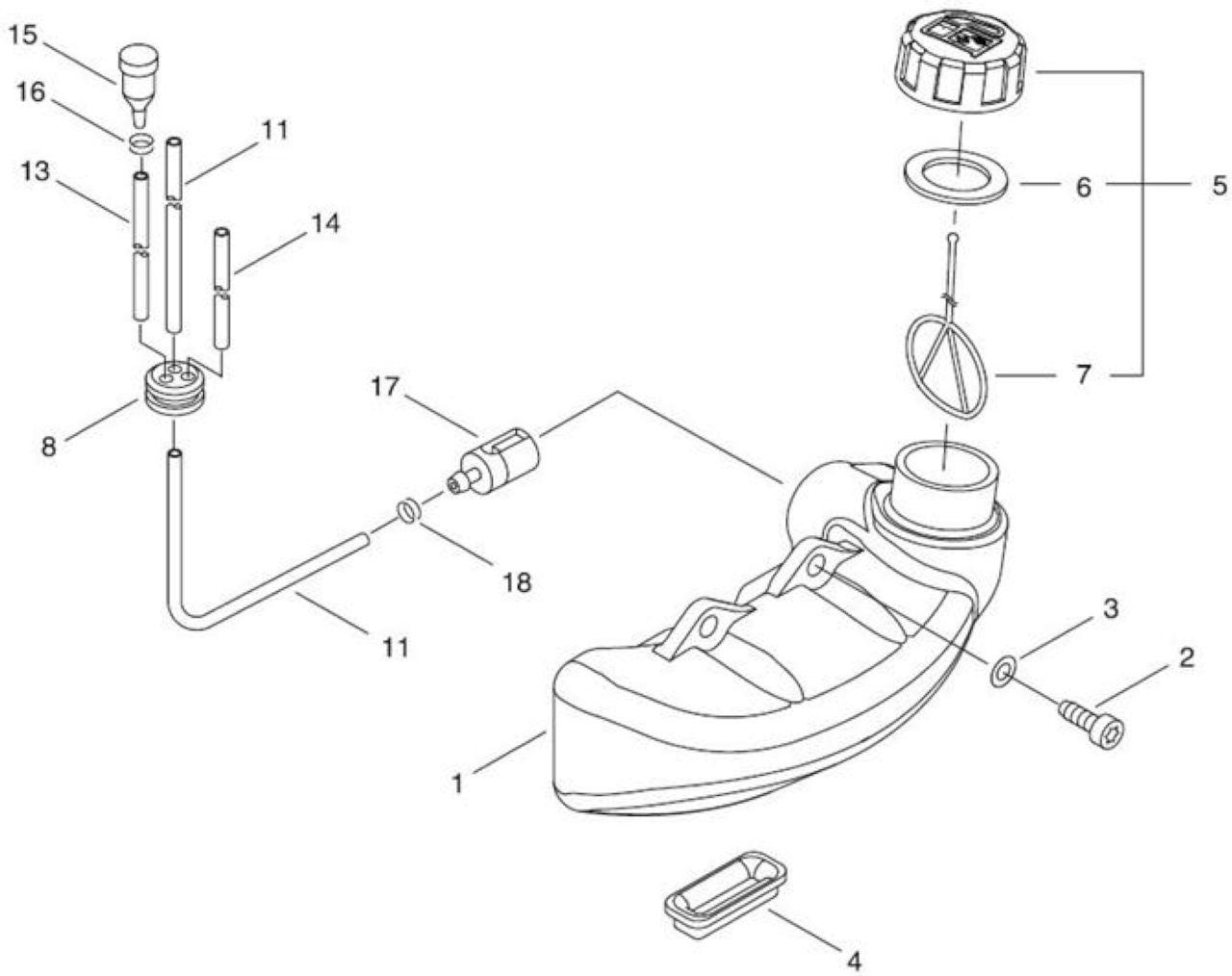

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA350000041	*VEDI ECRA350000680 *	1
2	ECRV805000000	BULLONE TORX 5	2
3	ECR90060300005	RONDELLA PIANA M5	2
4	ECR13192061830	AMMORTIZZATORE SERBATOIO	1
5	ECRP021012210	*VEDI ECRP021012211 *	1
6	ECR13101655830	*VEDI ECRV107000190 *	1
7	ECRA365000060	MISCELATORE	1
8	ECR13211546730	GOMMINO CARBURANTE	1
11	ECRV470000580	* VEDI ECRV470000581 *	1
13	ECRV471001200	*VEDI ECRV471001201 *	1
14	ECR13201040830	TUBO MISCELA	1
15	ECRA356000031	VALVOLA SFIATO	1
16	ECRV490001240	CLIP	1
17	ECR13120507321	FILTRO PESCANTE MISCELA	1
18	ECRV490001240	CLIP	1
