Cilindro, Pistone, Albero motore Basamento motore

Bobina, Volano

Informazioni tecniche
CILINDRATA	25,4
POTENZA	0,80 (1,08)
VOLUME ARIA	510
VELOCITà ARIA	70,4
SERBATOIO MIX	465
PESO	4,4

Filtro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento

Carter ventola, Ventola Impugnatura, Leva acceleratore Tubi

Sacco

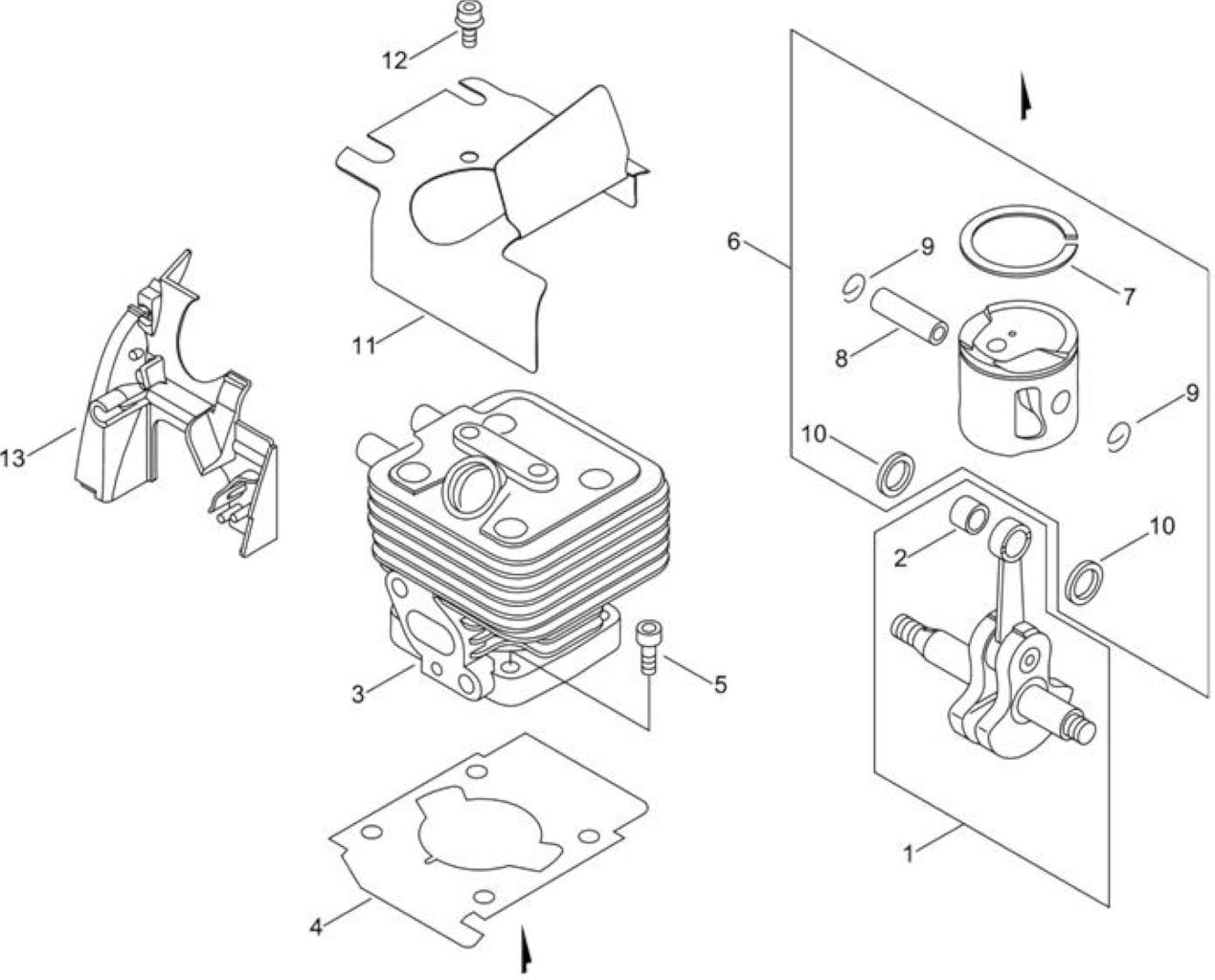

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA011000371	ALBERO MOTORE	1
2	ECRV553000010	CUSCINETTO DI BIELLA	1
3	ECRA130000780	CILINDRO X PB265ESL/PB251/PB255ES	1
4	ECRV100000190	GUARNIZIONE CILINDRO	1
5	ECR90016205025	BULLONE BRUGOLA 5X25	4
6	ECRP021010260	KIT PISTONE X PB265ESL/PB251/255ES	1
7	ECRA101000140	FASCIA ELASTICA	1
8	ECRV606000000	SPINOTTO PISTONE	1
9	ECR10001504630	FERMO SPINOTTO	2
10	ECR10001411520	DISTANZIALE SPINOTTO	2
11	ECRA160000821	CARTER CILINDRO	1
12	ECR90010605008	BOLT, H.S. 5* 8	2
13	ECRA160000830	COPERCHIO CILINDRO	1

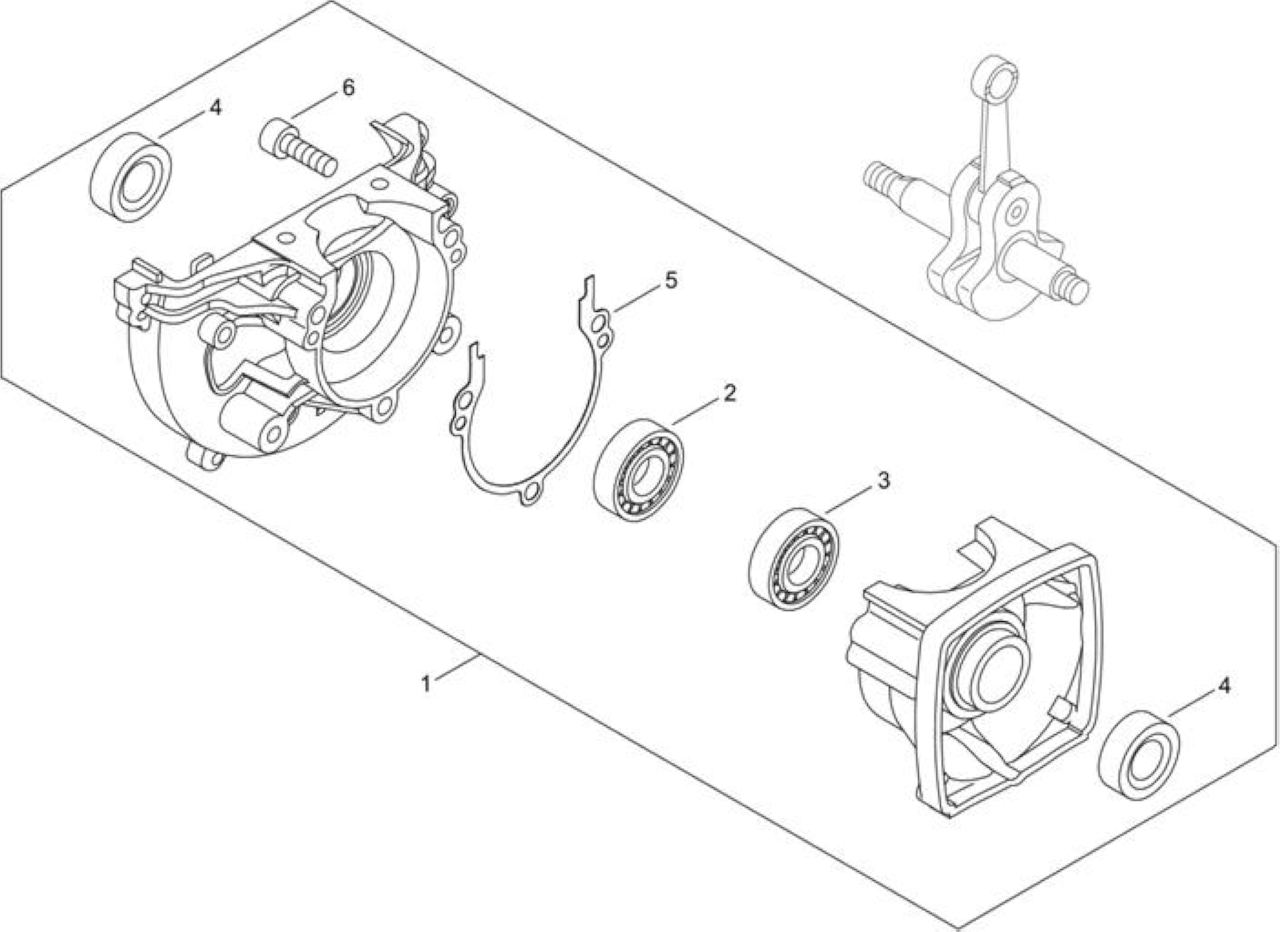

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021008231	CARTER MOTORE	1
2	ECR9403536201	CUSCINETTO BB6201/C3	1
3	ECR9403536201	CUSCINETTO BB6201/C3	1
4	ECR10021242031	PARAOLIO	2
5	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
6	ECR90016205028	BULLONE BRUGOLA 5X28	3

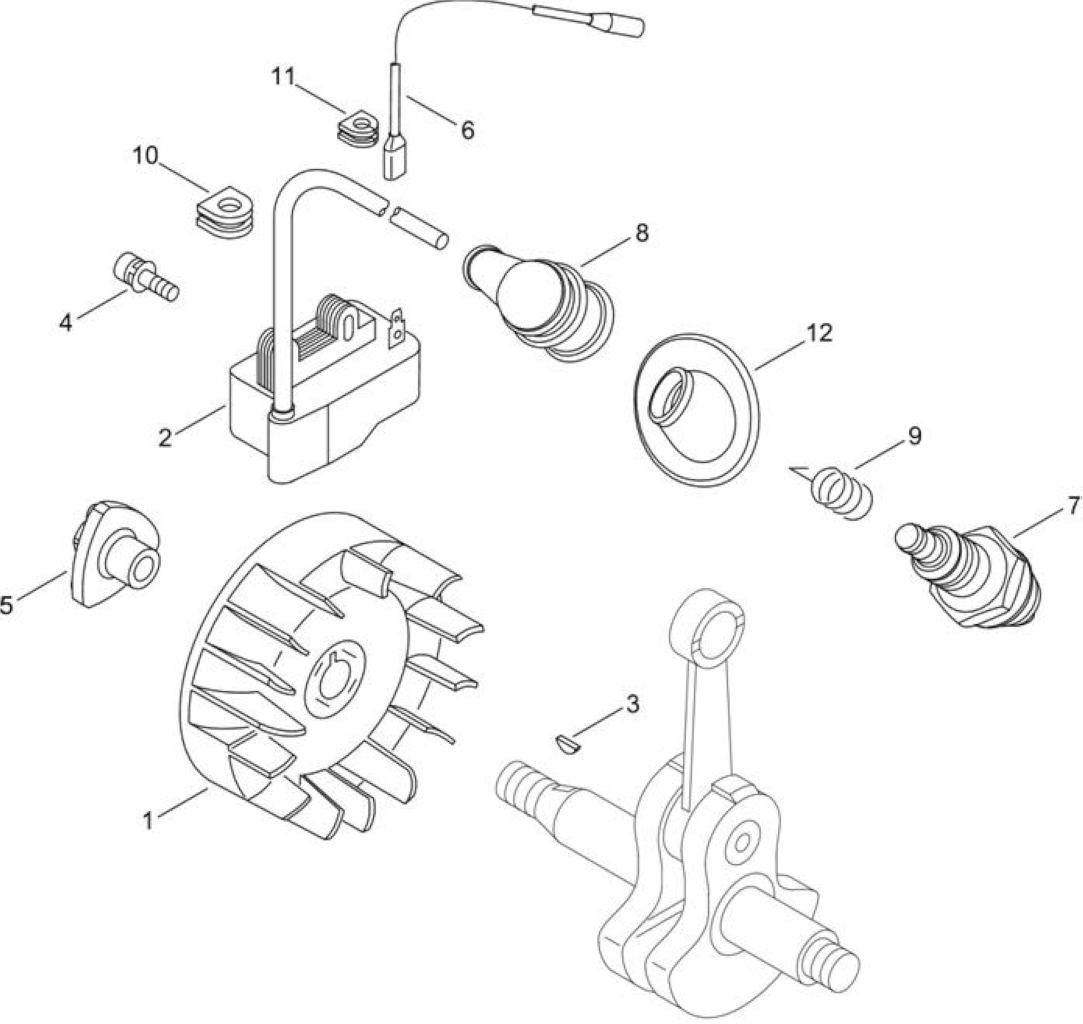

Rif. Articolo Descrizione Q.tà Nota

1	ECRA409001280	VOLANO	*T.I.14-541 1
2	ECRA411000291	MODULO ACCENSIONE		1
3	ECR10014212330	CHIAVELLA ALBERO MOTORE		1
4	ECR9111304020	BOLT		2
5	ECRE101000122	RACCORDO VENTOLA *T.I.11-461		1
6	ECRV485000960	LEAD		1
7		BPMR8Y		1
8	ECRA427000013	CAPPUCCIO CANDELA		1
9	ECRA426000010	MOLLA CAPPUCCIO CANDELA		1
10	ECR15611004920	GUIDA IN GOMMA		1
11	ECR15211505530	GUIDA GOMMA		1
12	ECRA429000010	PROTEZIONE CAPPUCCIO CANDELA		1

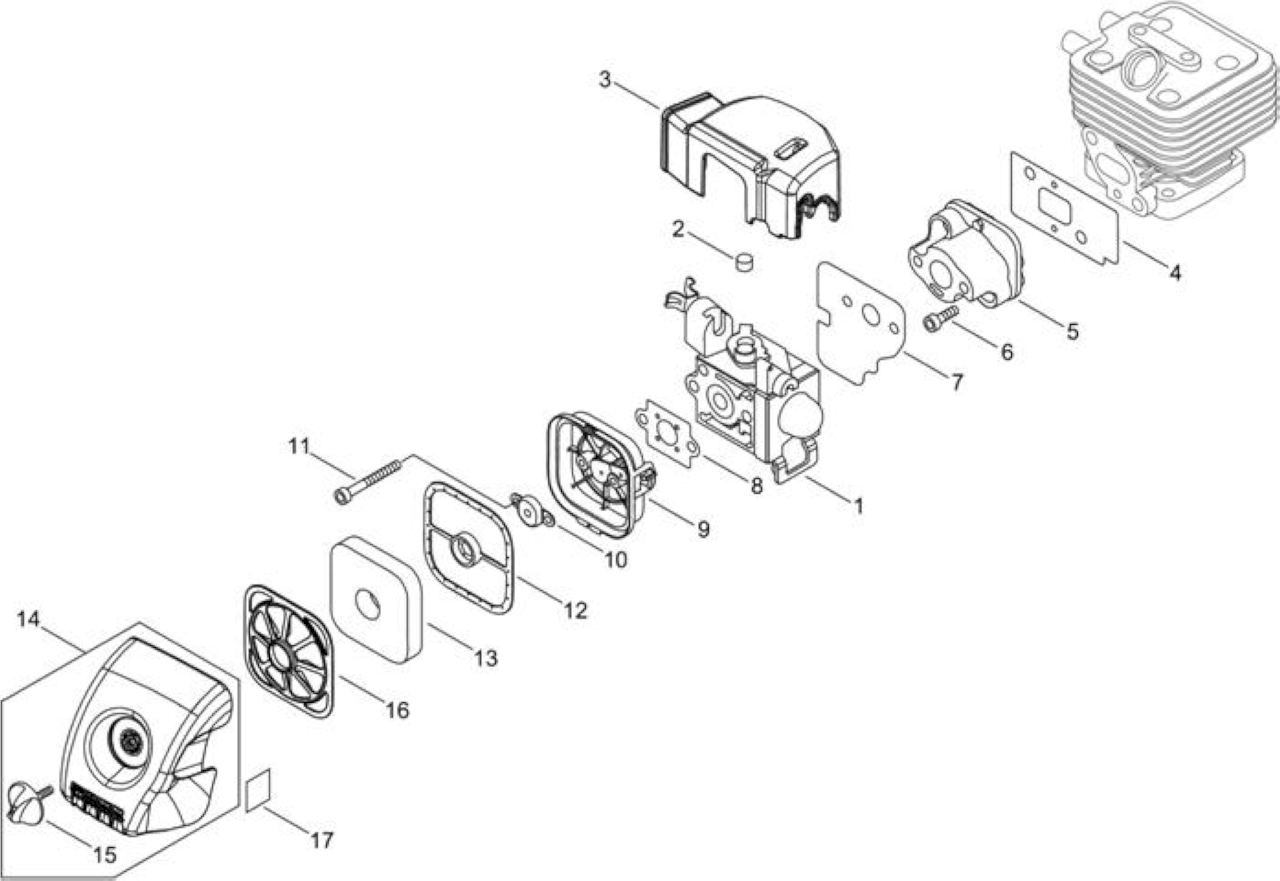

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA021001593	*VEDI ECRA021005040 *	1
2	ECRA259000010	*VEDI ECRP005001270 *	1
3	ECRA127000440	* VEDI ECRP200000270 *	1
4	ECRV103000390	GUARNIZIONE ISOLATORE	1
5	ECRA200000280	ISOLATORE	1
6	ECR90016205025	BULLONE BRUGOLA 5X25	2
7	ECRV103000400	GUARNIZIONE ISOL-CARBURATORE	1
8	ECR13001642031	GUARNIZIONE ISOL-CARBURATORE	1
9	ECRP021052010		1
10	ECRA244000070	PIASTRINA	1
11	ECR90010505060	BULLONE BRUGOLA 5X60	2
12	ECRA226000473	FILTRO ARIA	1
13	ECRA226000371	ELEMENTO FILTRO ARIA	1
14	ECRP100007090		1
15	ECRV299000600	POMELLO	1
16	ECRA227000001		1
17	ECRX506000090	LABEL,CHOKE	1

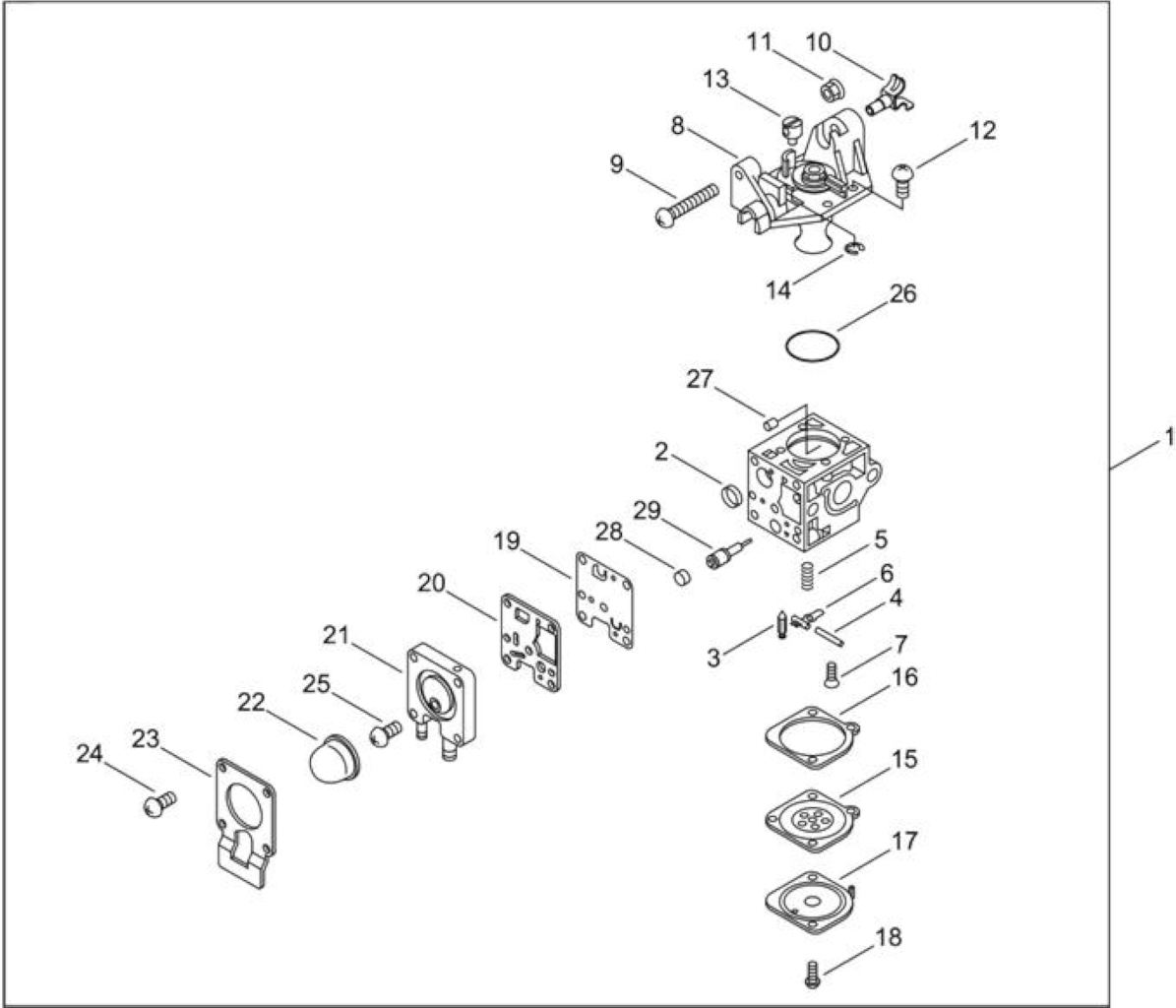

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021001593	*VEDI ECRA021005040 *	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002000	COPERCHIO	1
9	ECRP005002110	SCREW,THROTTLEADJUST	1
10	ECRP005002030	*VEDI ECRA021001590 *	1
11	ECR12539262030	NUT	1
12	ECR12534413931	VITE CARBURATORE	3
13	ECRP005002090	VITE	1
14	ECRP005000190	E-RING	1
15	ECRP005002230	MEMBRANA C/DISCO	1
16	ECRP005000200	GUARNIZIONE	1
17	ECR12534252130	COPERCHIO MEMBRANA	1
18	ECR12534452130	VITE	2
19	ECRP005000510	MEMBRANA POMPANTE	1
20	ECRP005000520	GUARNIZIONE POMPANTE	1
21	ECRP005002480	COPERCHIO MEMBRANA POMPANTE	1
22	ECRP005003110	PRIMER	1
23	ECRP005000250	COPERCHIO	1
24	ECRP005001900	SCREW	4
25	ECRP005000270	VITE	1
26	ECRP005000280	O-RING	1
27	ECRP005001000	RULLINO	1
28	ECRP005001250	TAPPO	1
29	ECRP005001260	VITE REGOLAZIONE	1

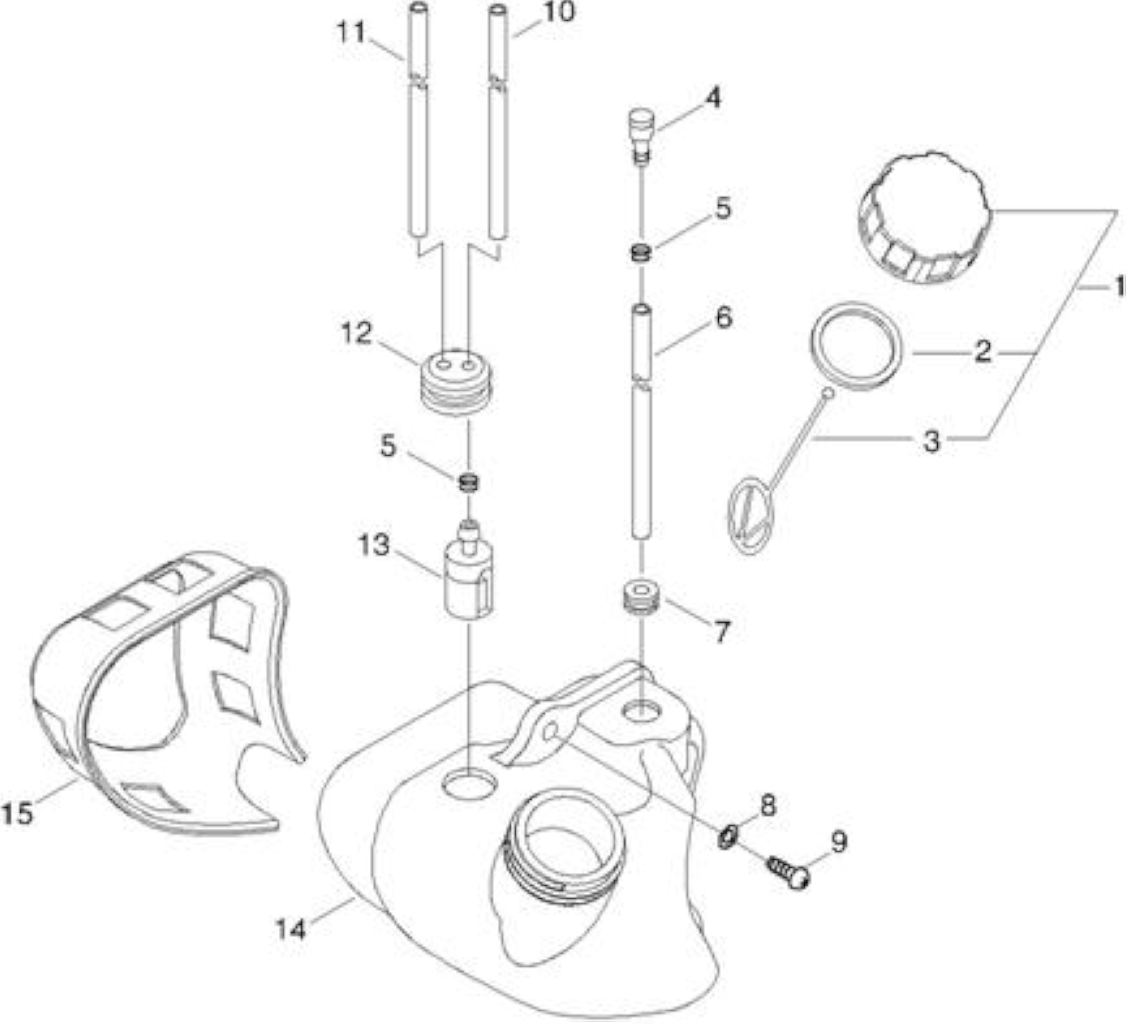

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021013970	*VEDI ECRP021013971 *	1
2	ECR13101655830	*VEDI ECRV107000190 *	1
3	ECR13105156030	MISCELATORE	1
4	ECRA356000031	VALVOLA SFIATO	1
5	ECRV490001240	CLIP	2
6	ECRV471001220	*VEDI ECRV471001221 *	1
7	ECR13211501461	*VEDI ECR13211501462 *	1
8	ECR90060300005	RONDELLA PIANA M5	2
9	ECR90025305020	VITE SR 5X20	2
10	ECRV471001860	*VEDI ECRV471001861 *	1
11	ECR13201049730	TUBO MISCELA ESTERNO	1
12	ECR13211544330	*VEDI ECR13211544331 *	1
13	ECR13120507321	FILTRO PESCANTE MISCELA	1
14	ECRA350000550	*VEDI ECRA350000760 *	1
15	ECRV420001430	AMMORTIZZATORE	1

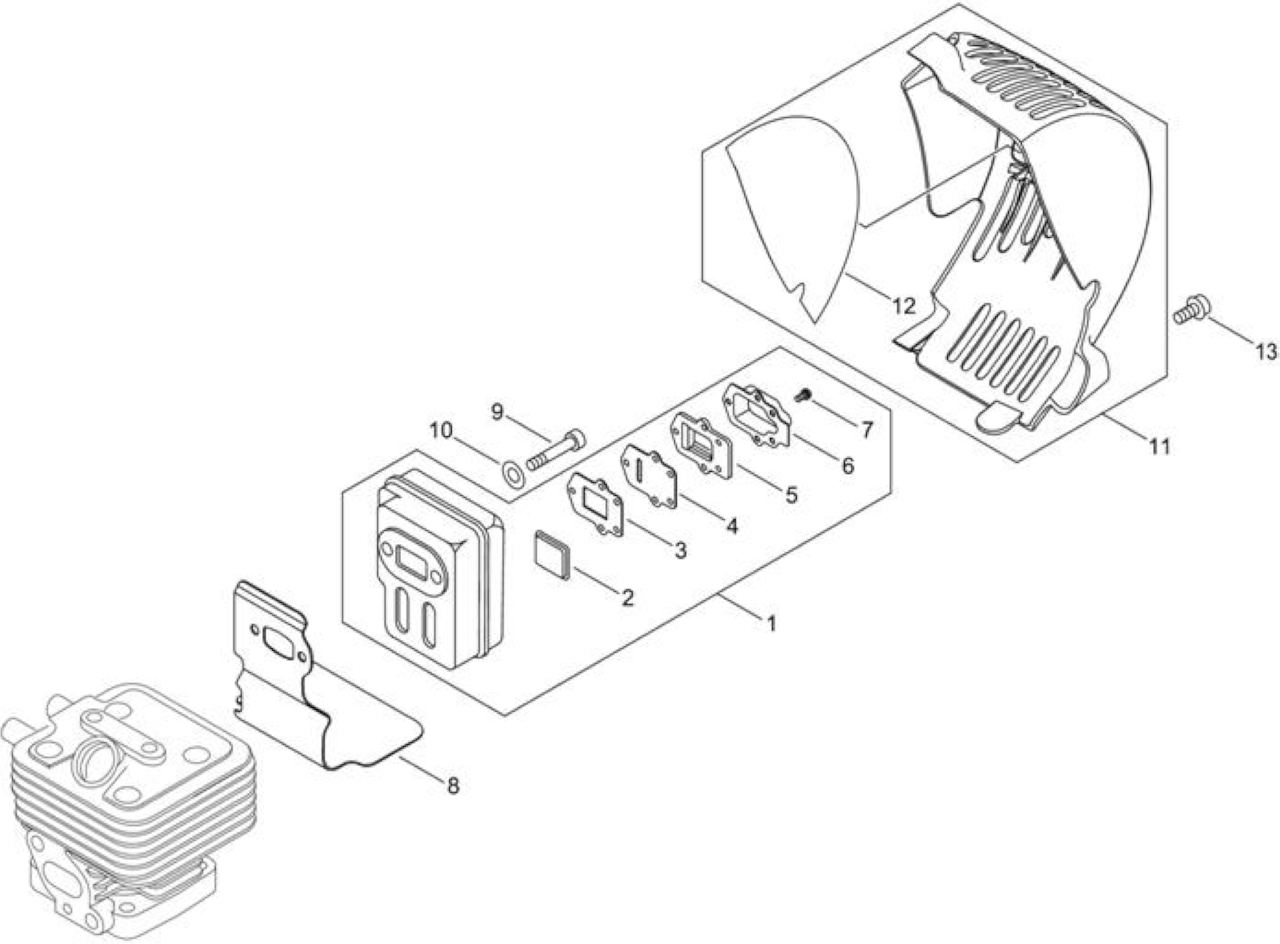

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100007060		1
2	ECRA310000070	SCHERMO MARMITTA	1
3	ECRV104000941	GUARNIZIONE SCARICO	1
4	ECRA313001070	GUIDA SCARICO	1
5	ECRA313000910	GUIDA SCARICO	1
6	ECRA313001820	GUIDA SCARICO	1
7	ECR9136704010	SCREW	5
8	ECRV104000820	GUARNIZIONE SCARICO	1
9	ECRV203000190	BOLT,5	2
10	ECR90060300005	RONDELLA PIANA M5	2
11	ECRP021045090		1
12	ECRA323000060		1
13	ECR90010605014	BULLONE BRUGOLA 5X14	2

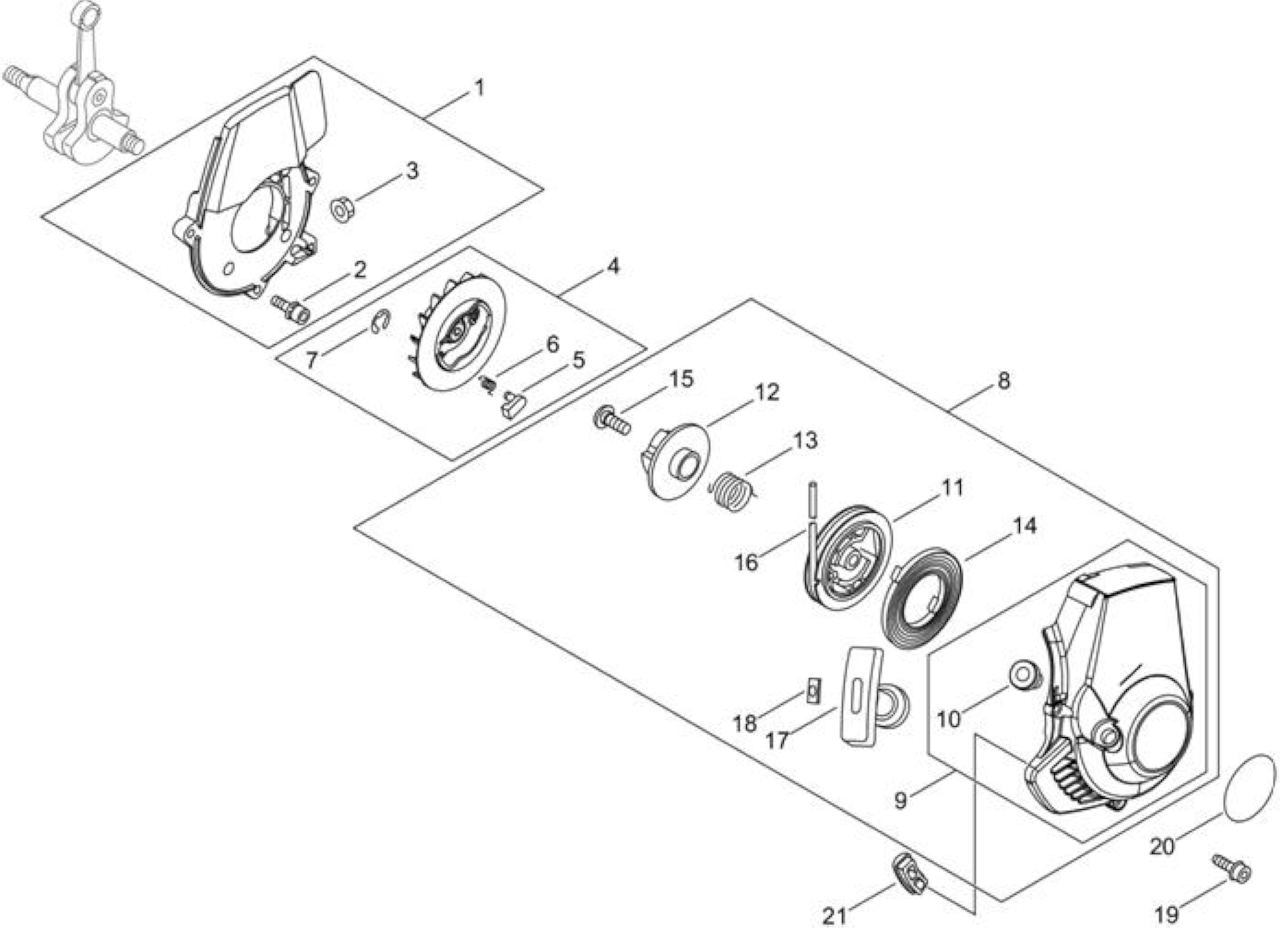

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021013780	SPESSORE	1
2	ECR90016304016	BULLONE HSH	4
3	ECRV263000070	DADO ,5	1
4	ECRA052000250	GANCIO AVV.TO COMPLETO	1
5	ECRP022006850	GANCIO AVVIAMENTO	2
6	ECRP022006510	*VEDI ECR17723412220 *	2
7	ECRP022002100	*VEDI SKRP022002100 *	2
8	ECRA051001181	AVVIAMENTO COMPLETO	1
9	ECRP022053060		1
10	ECRP022045770	GUIDA FUNE	1
11	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
12	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
13	ECRP022008270	MOLLA DI RITORNO	1
14	ECR17722042030	* VEDI ECRP022019680 *	1
15	ECR17723661830	*VEDI ECRV253000310 *	1
17	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
18	ECRP022037670	FERMA FUNE	1
19	ECR90010605014	BULLONE BRUGOLA 5X14	3
20	ECRX504006400		1
21	ECRV420001440	AMMORTIZZATORE	1

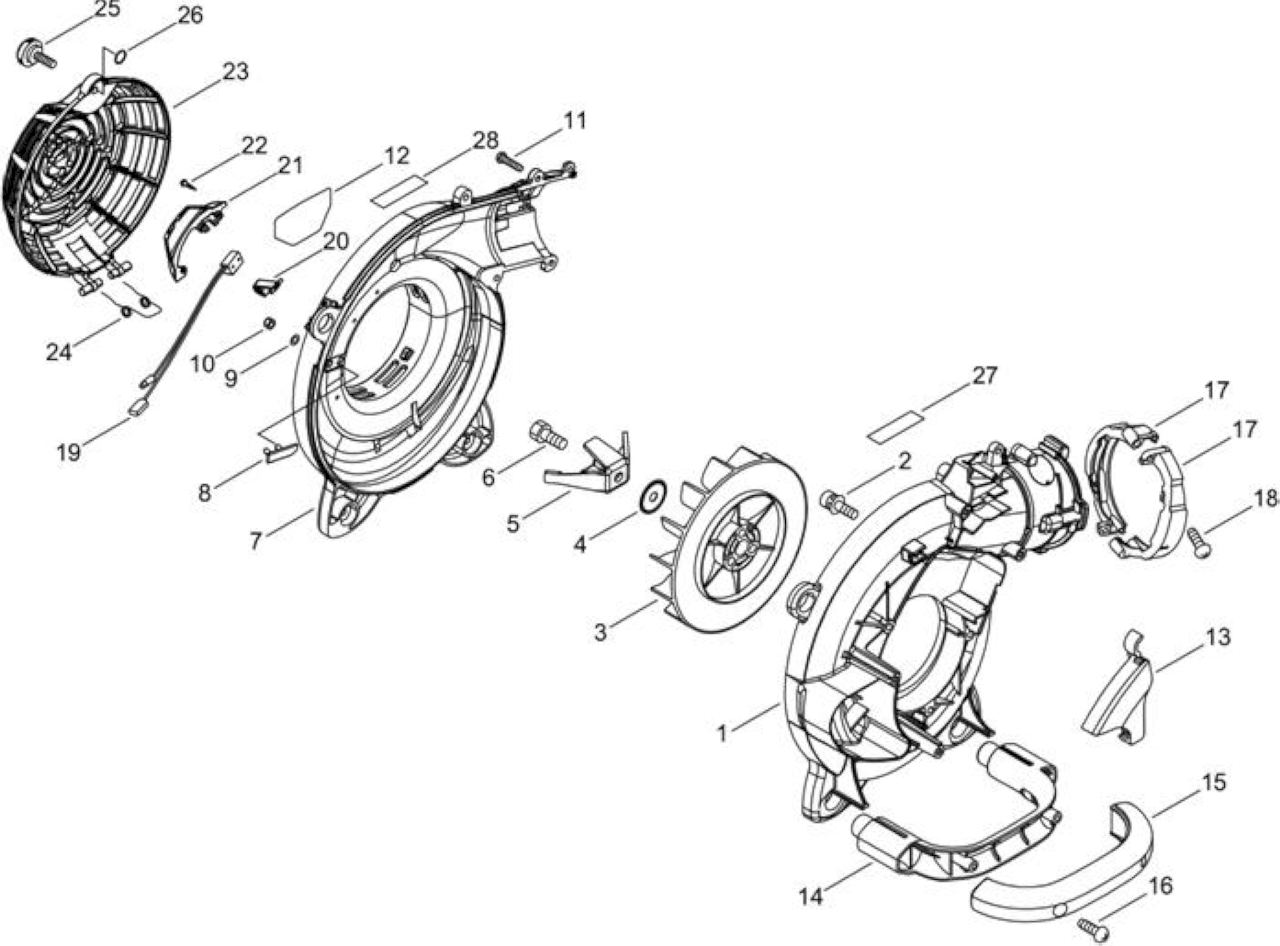

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRE103001240	CARTER VENTOLA DX	1
2	ECR90016204020	BULLONE BRUGOLA 4X20	4
3	ECRE100000064	*VEDI ECRP021010663 *	1
4	ECR10014319830	RONDELLA	1
5	ECRX413000010	COLTELLO TRITURATORE T.N.	1
6	ECR90010508015	BOLT, H.S. 8*15	1
7	ECRE103001230	CARTER VENTOLA SX	1
8	ECRX413000020	COLTELLO TRITURATORE	1
9	ECR90060300005	RONDELLA PIANA M5	2
10	ECR90056250005	*VEDI ECR90056000005 *	2
11	ECR90025305020	VITE SR 5X20	8
12	ECRX504007840		1
13	ECRC459000040	COPERCHIO	1
14	ECRC410000391	IMPUGNATURA POSTERIORE	1
15	ECRC410000400	COPRI IMPUGNATURA	1
16	ECR90025305020	VITE SR 5X20	2
17	ECRE162000020	FASCETTA FISSAGGIO TUBO	2
18	ECR90025305020	VITE SR 5X20	2
19	ECRA045000170	INTERRUTTORE	1
20	ECRA446000010		1
21	ECRA473000020	SEDE INTERRUTTORE	1
22	ECR90025604016	VITE SR 4X16	3
23	ECRE104000090	GRIGLIA	1
24	ECRV452000370	MOLLA DI RITORNO	1
25	ECRV299000650	POMELLO	1
26	ECR90072000003	ANELLO GOMMA P-03	1
27	ECRX505010790		1
28	ECRX505007910		1

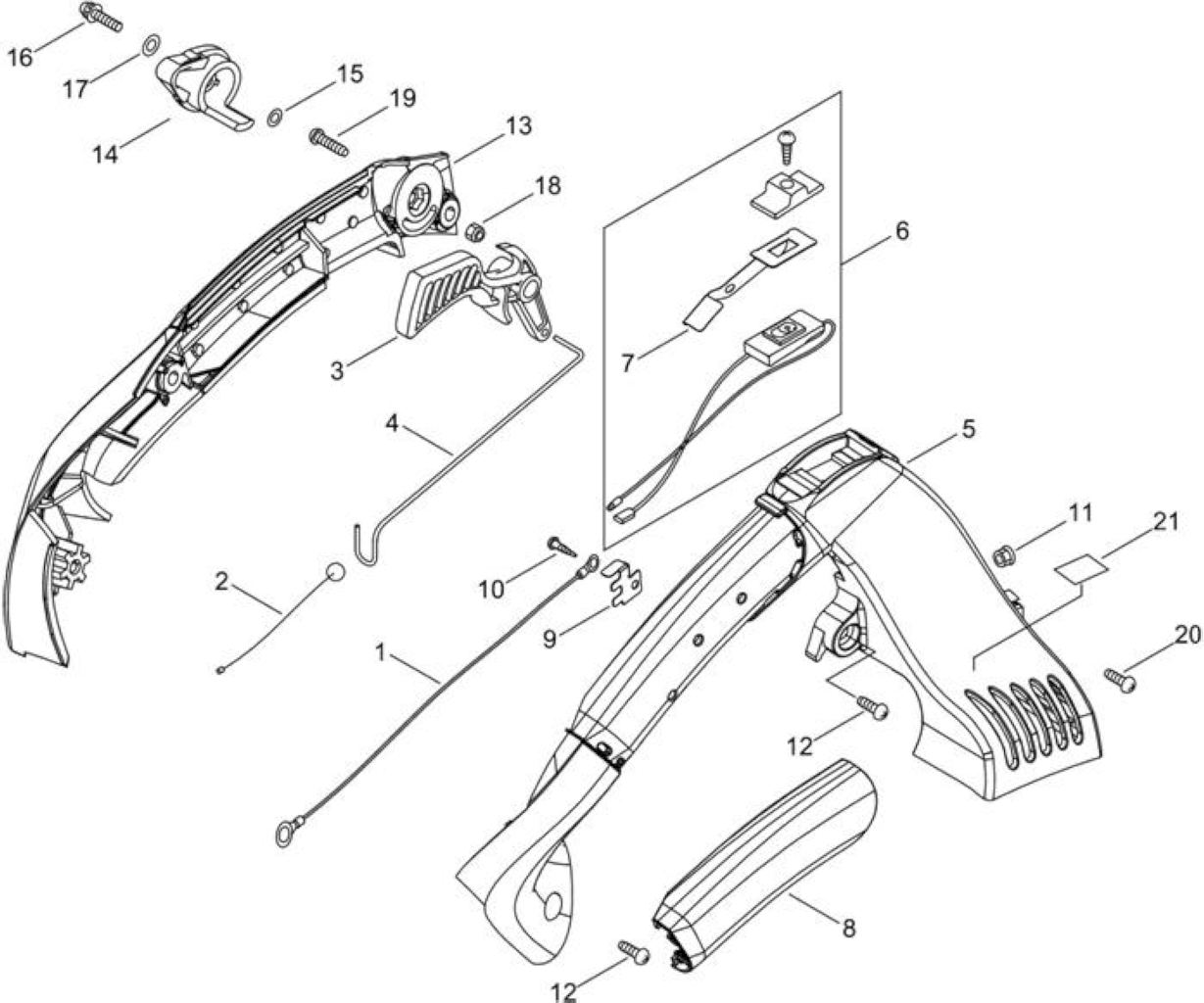

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV485000370	LEAD	1
2	ECRV431000000	CAVO INTERNO	1
3	ECRC450000830	LEVA ACCELERATORE	1
4	ECRC454000131	ASTINA ACCELERATORE	1
5	ECRC400000490	IMPUGNATURA DX	1
6	ECRP100007100		1
7	ECRV486000110	TERMINAL,LEAD	1
8	ECRC412000150	COPRI IMPUGNATURA DESTRA	1
9	ECRV486000120	TERMINAL,LEAD	1
10	ECR90025304010	VITE SR 4X10	1
11	ECRV263000070	DADO ,5	1
12	ECR90025305020	VITE SR 5X20	2
13	ECRC411000023	COPRI IMPUGNATURA	1
14	ECRC453000490	LEVA ACCELERATORE	1
15	ECR90060300005	RONDELLA PIANA M5	1
16	ECR90023805025	VITE SR 5X25	1
17	ECR90060200005	RONDELLA	1
18	ECR90056250005	*VEDI ECR90056000005 *	1
19	ECR90025305025	VITE SR 5X25	1
20	ECR90025305020	VITE SR 5X20	1
21	ECRX505002310	ETICHETTA	1

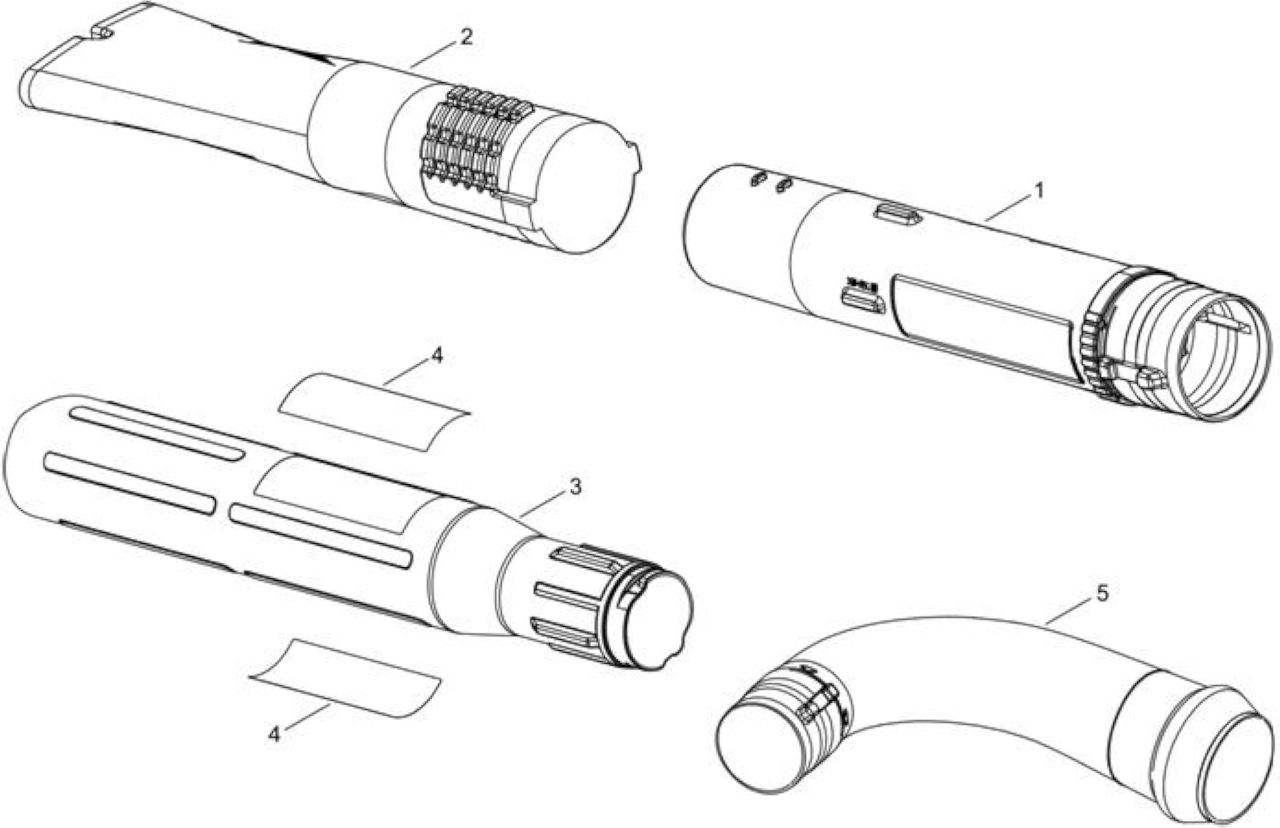

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRE165000870	TUBO IN PLASTICA EBS256S	1
2	ECRE165000191	TUBO IN PLASTICA PB251/PB255ES/250	1
3	ECRE180000011	*VEDI ECRE180000030 *	1
4	ECRX503008950	LABEL,MODEL	2
5	ECRE160000120	CONNETTORE	1

Rif. Articolo Descrizione Q.tà Nota
