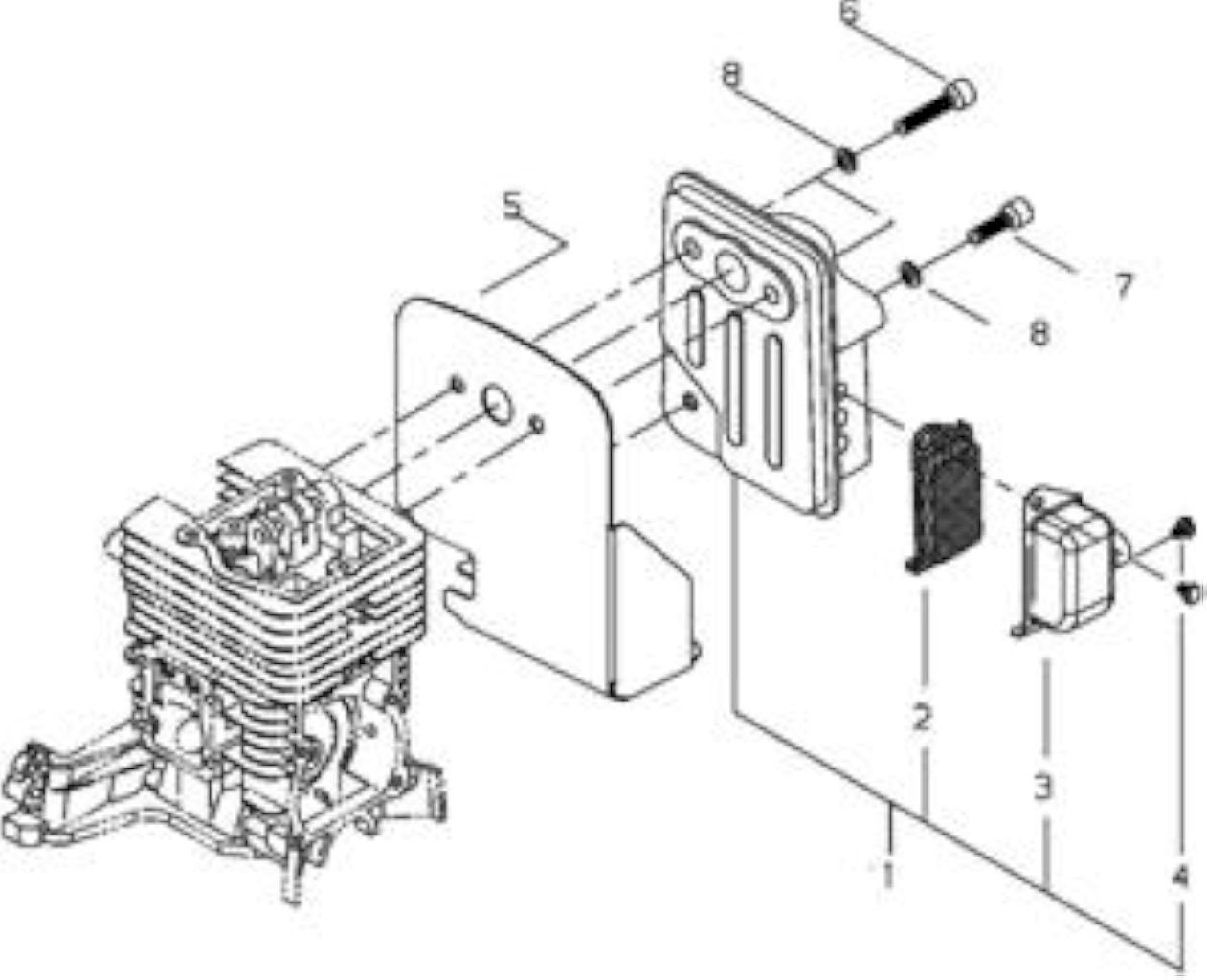

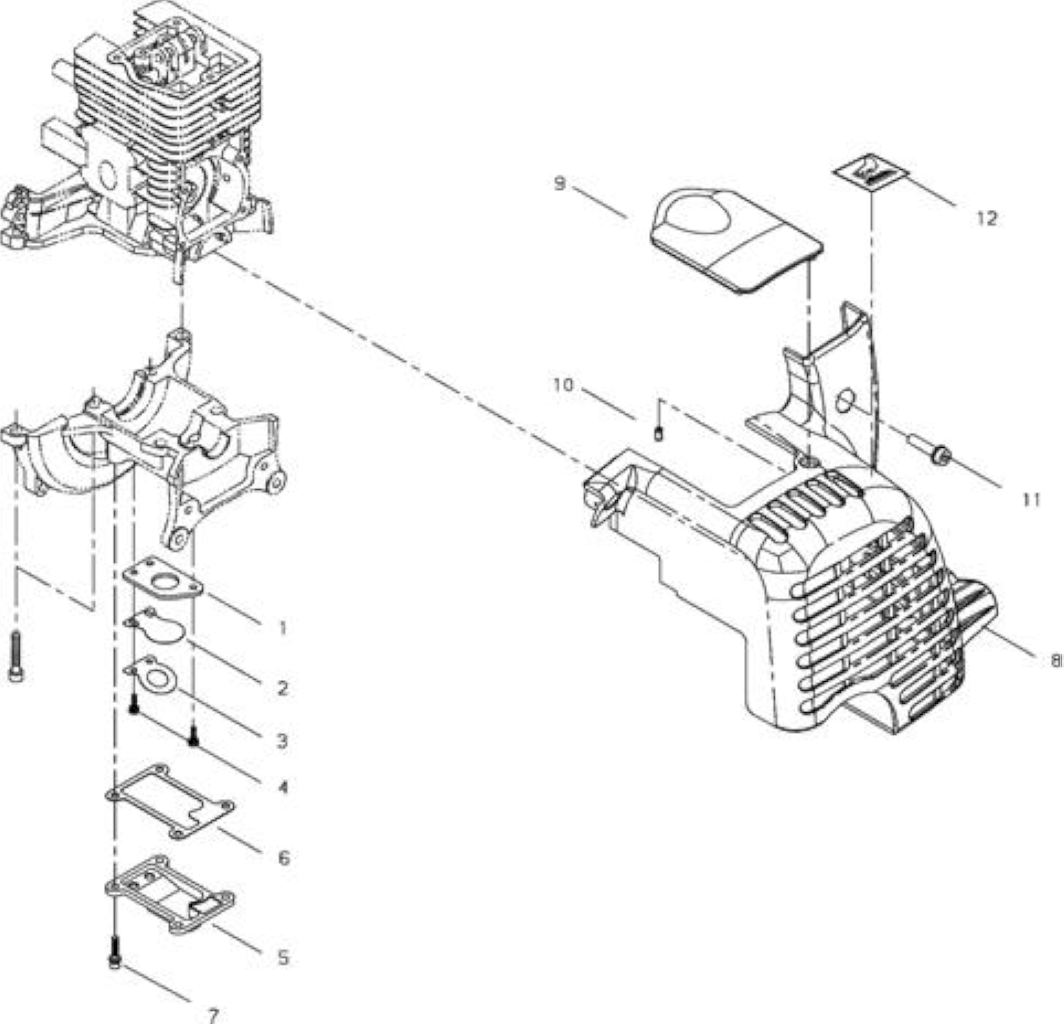

Cilindro Marmitta

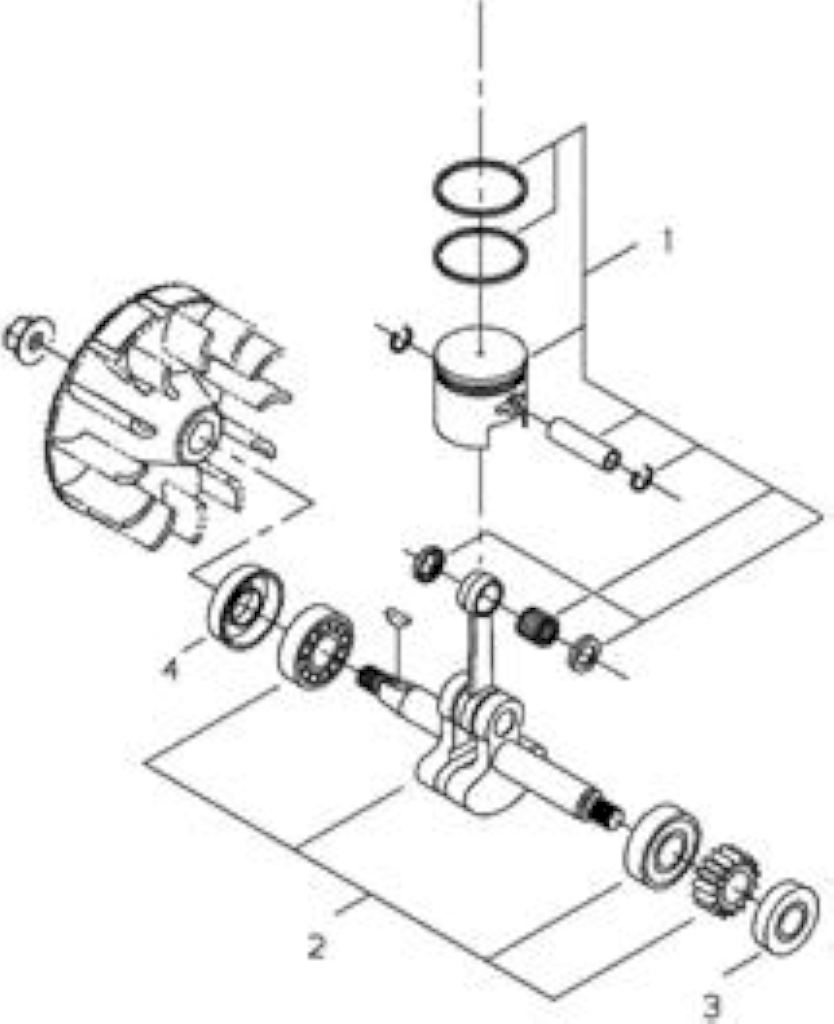

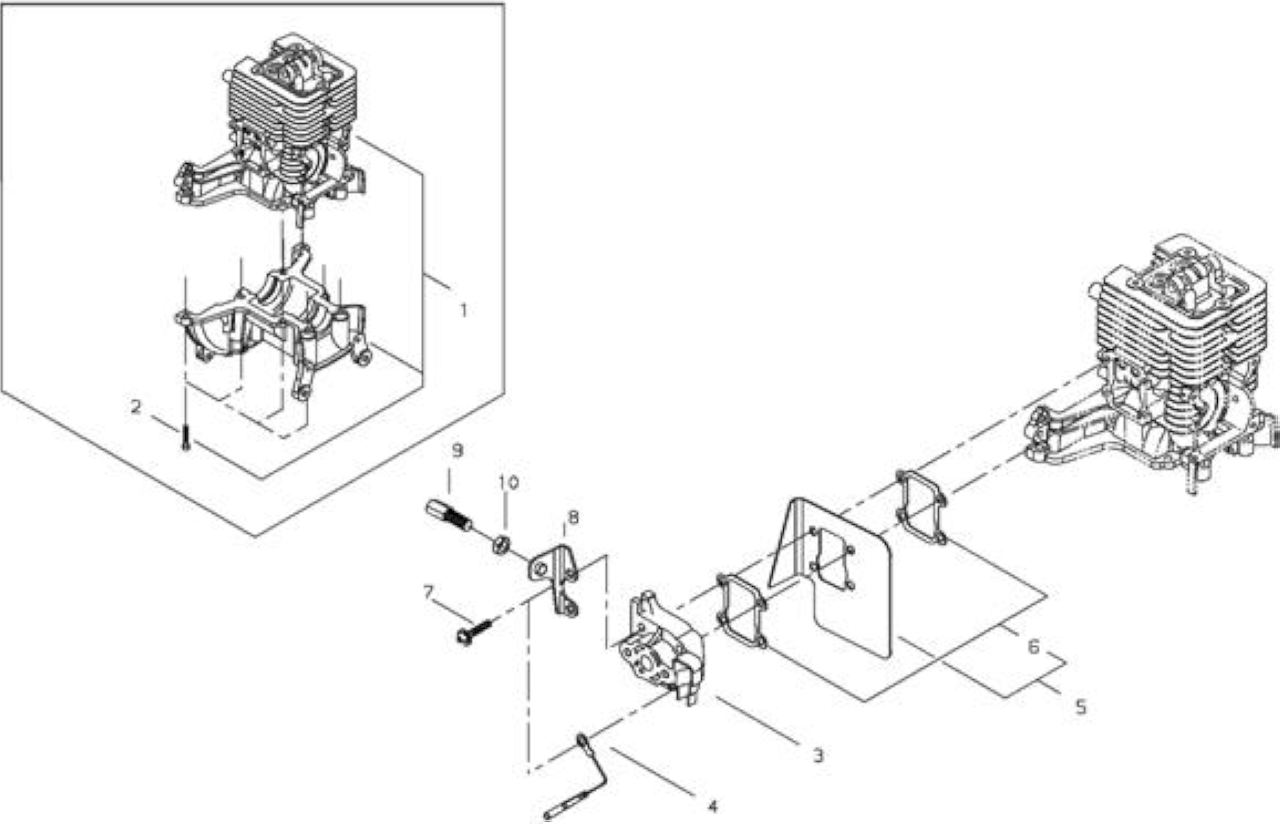

Carter, Lamella basamento Pistone, Albero motore

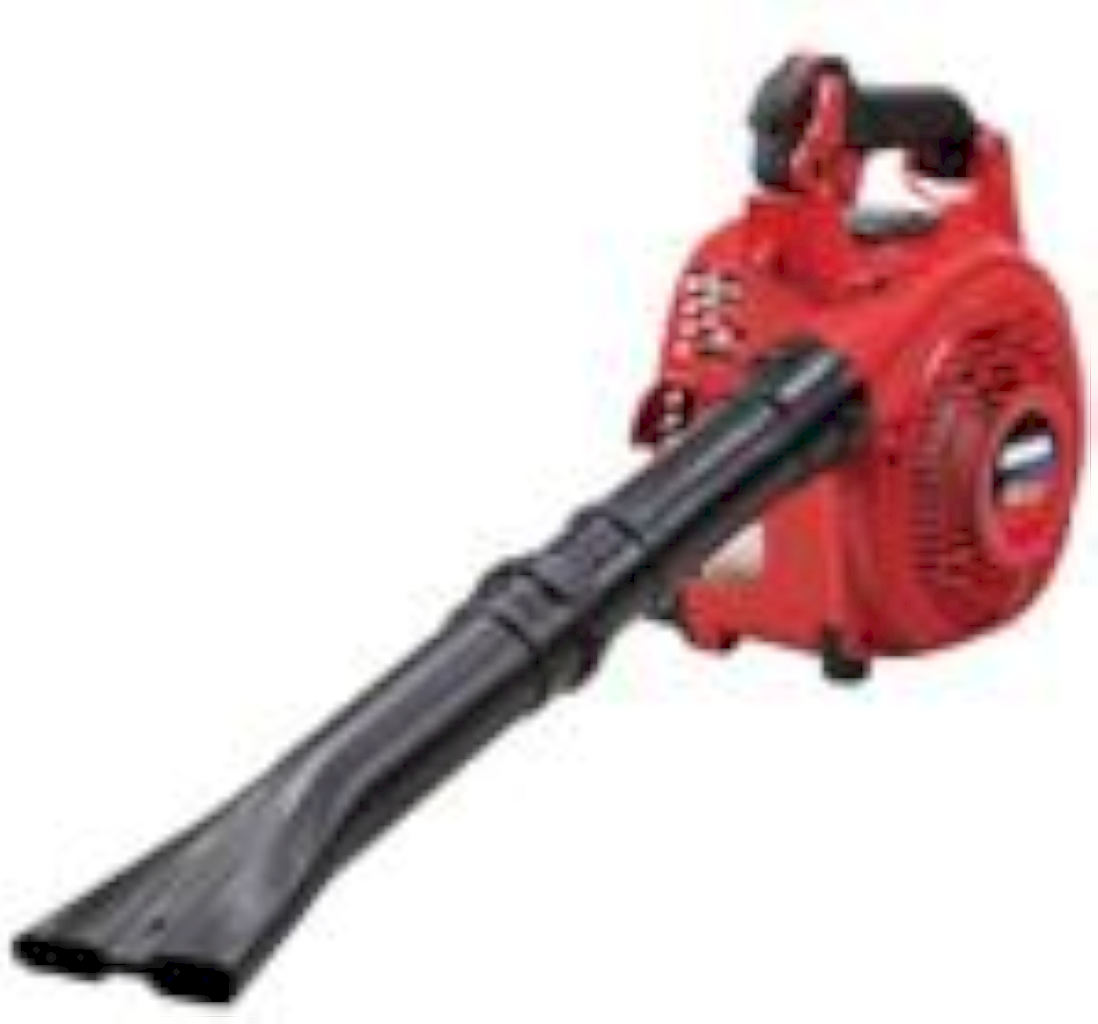

Informazioni tecniche



CILINDRATA

34

POTENZA

1,1 (1,5)

VOLUME ARIA

600

VELOCITą ARIA

87

SERBATOIO MIX

600

PESO

5,6

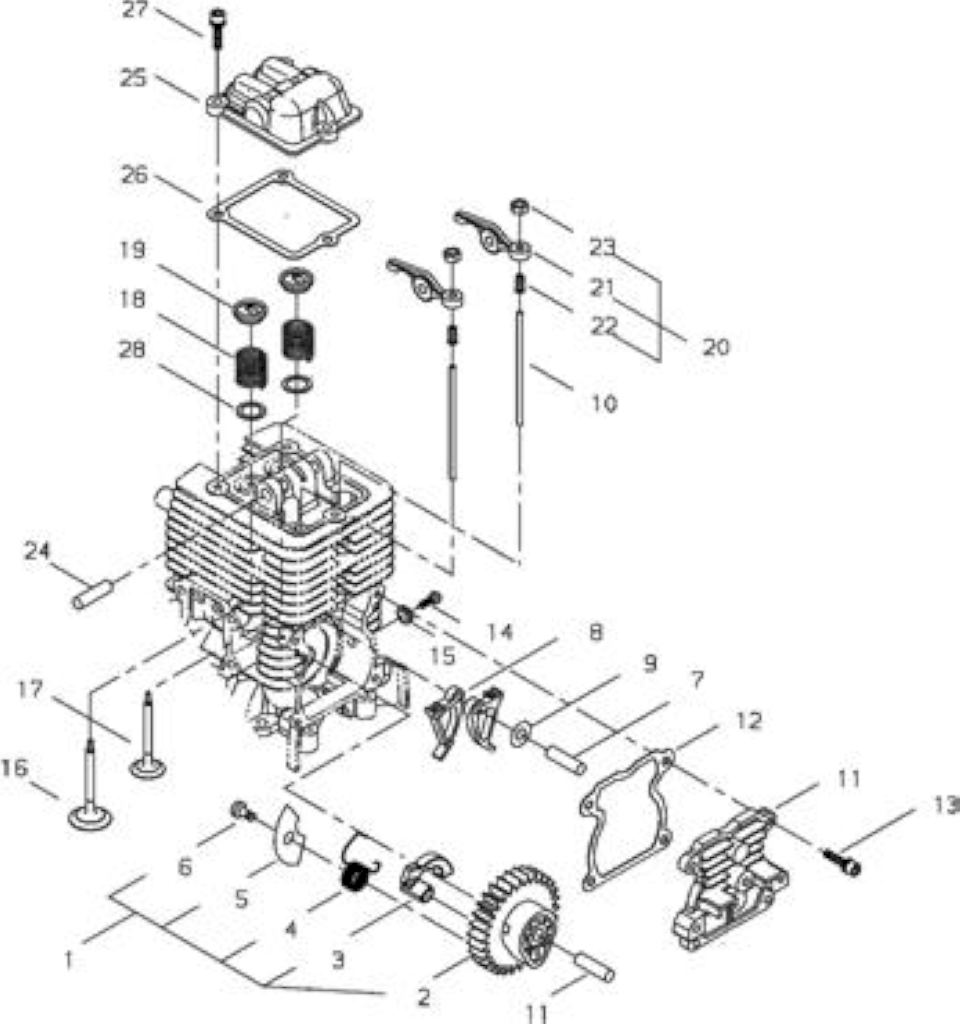

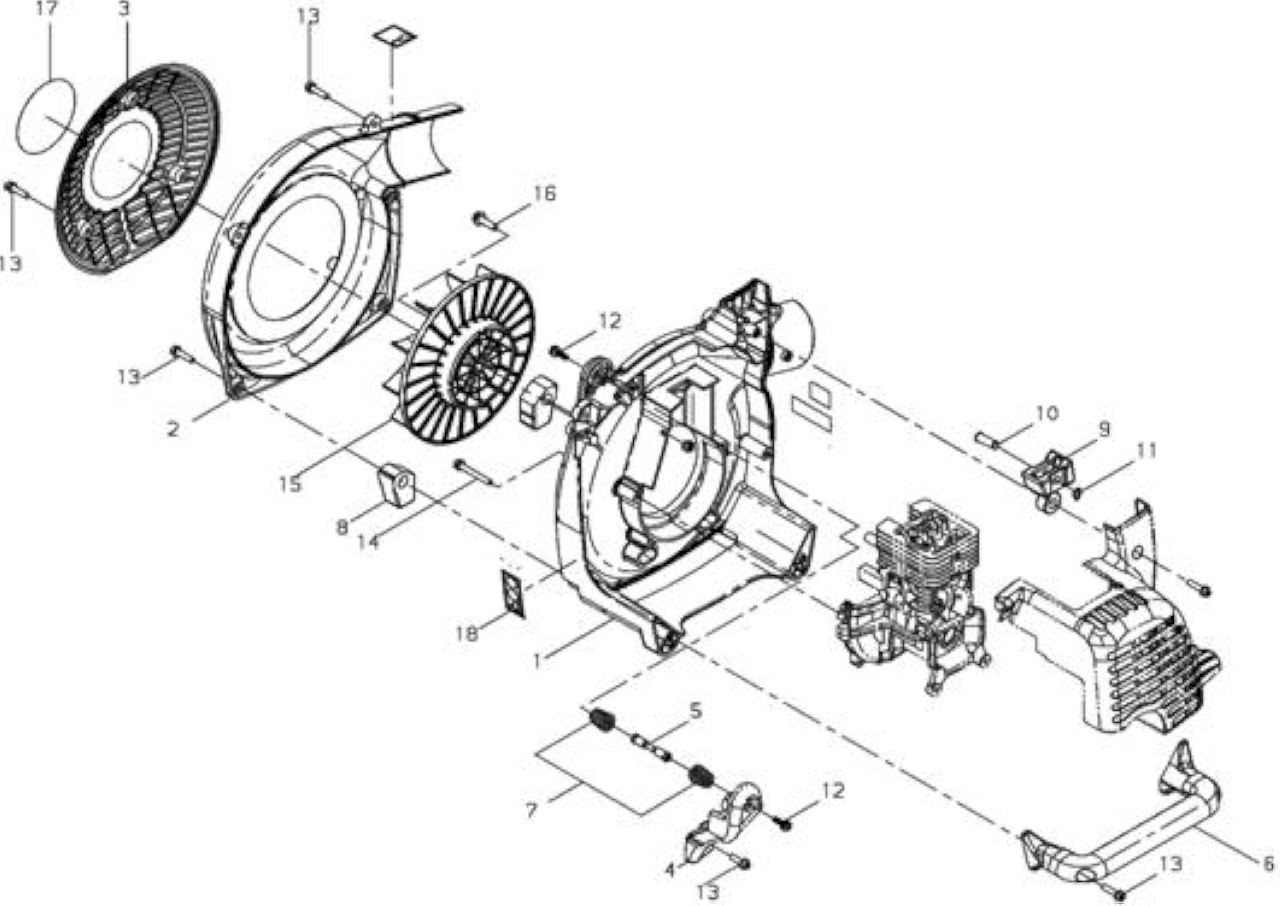

Valvole Ventola, Carter

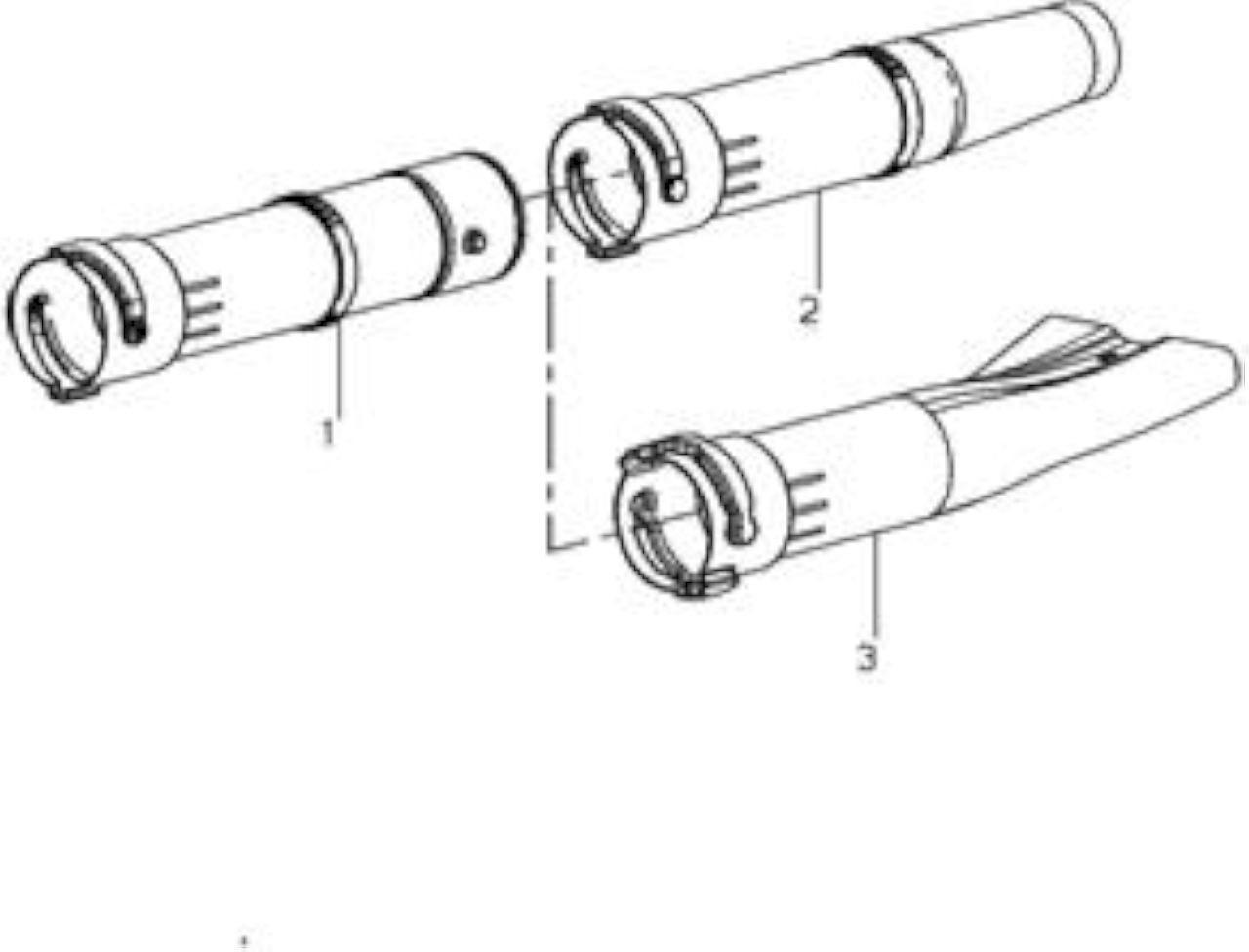

Tubi

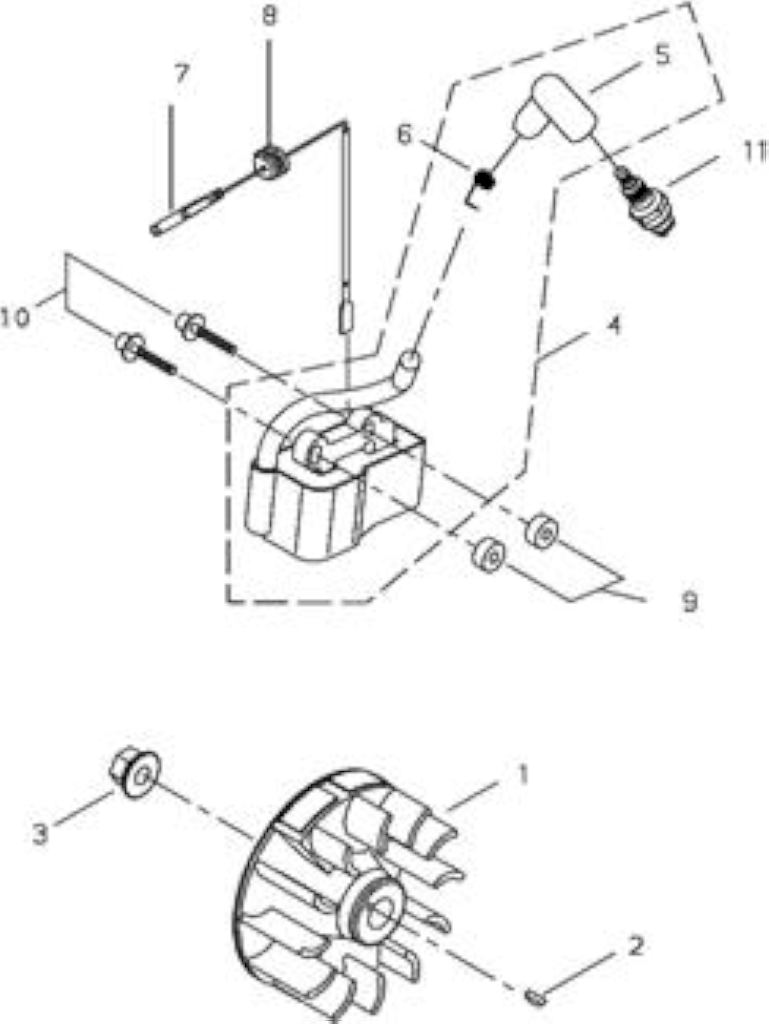

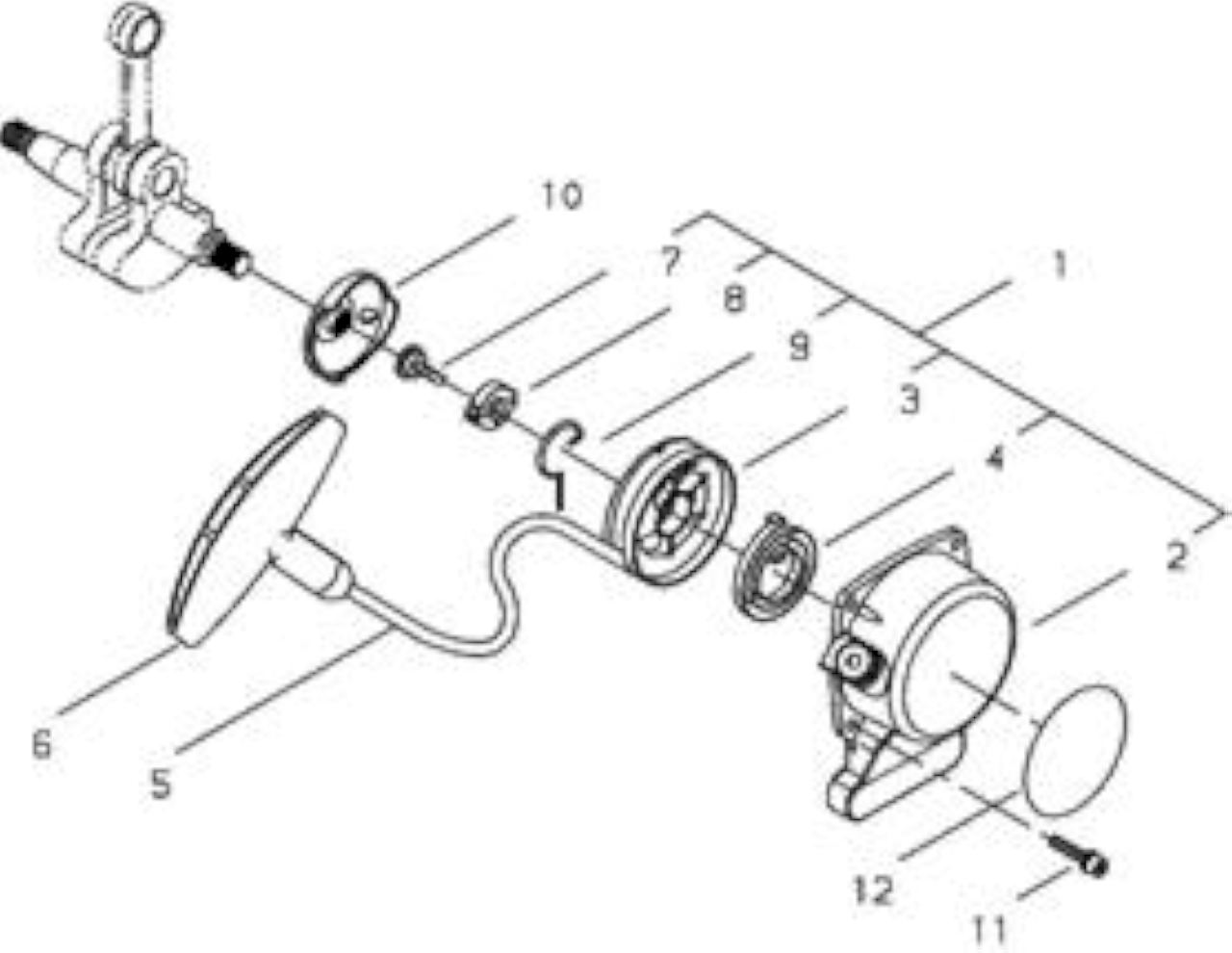

Bobina, Volano Avviamento

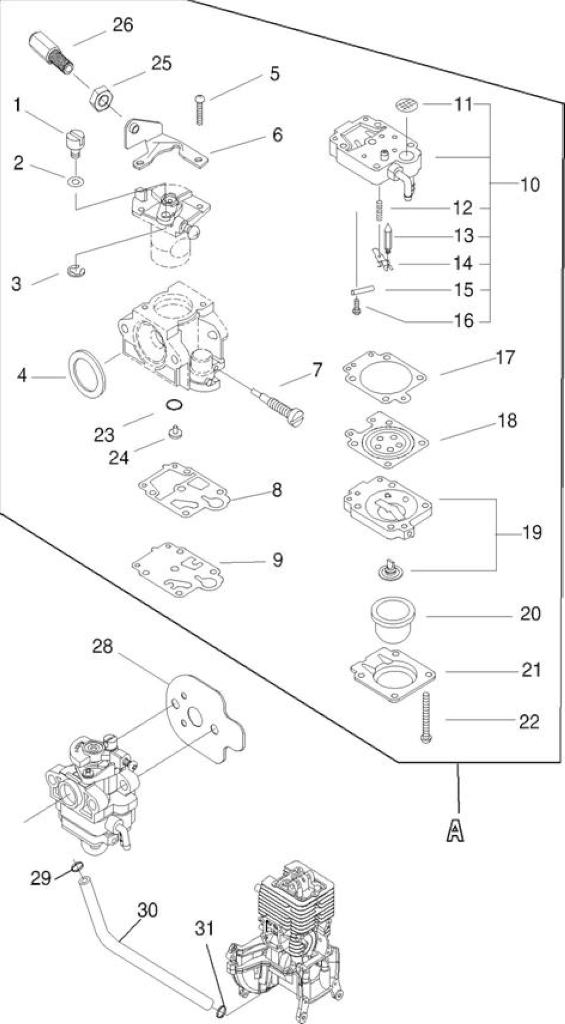

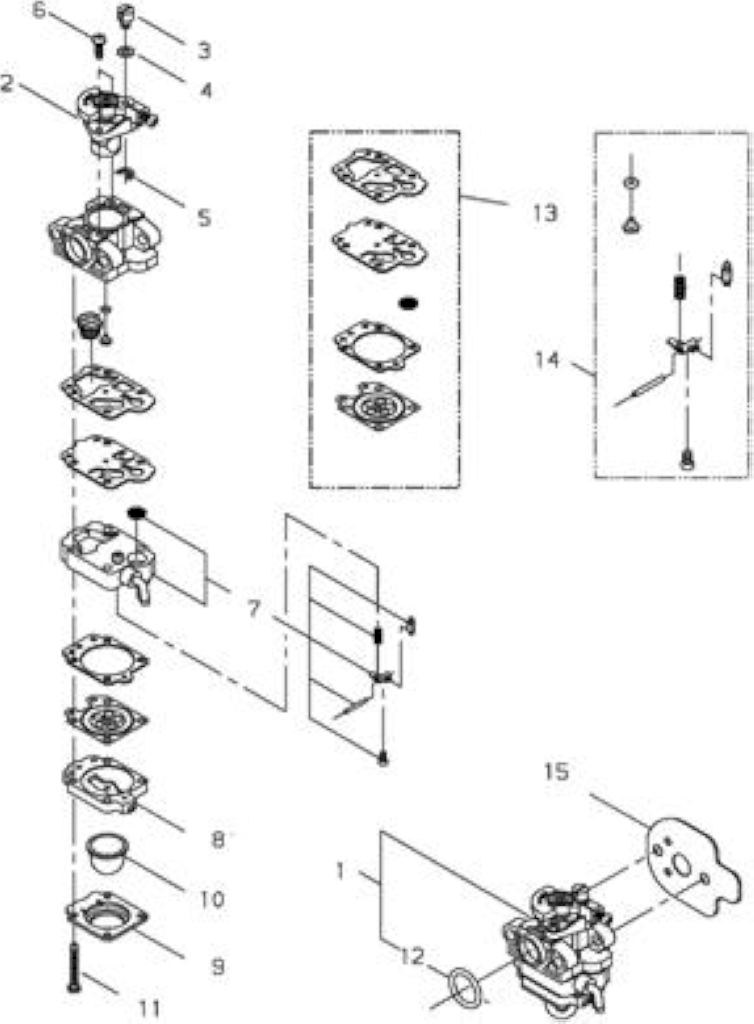

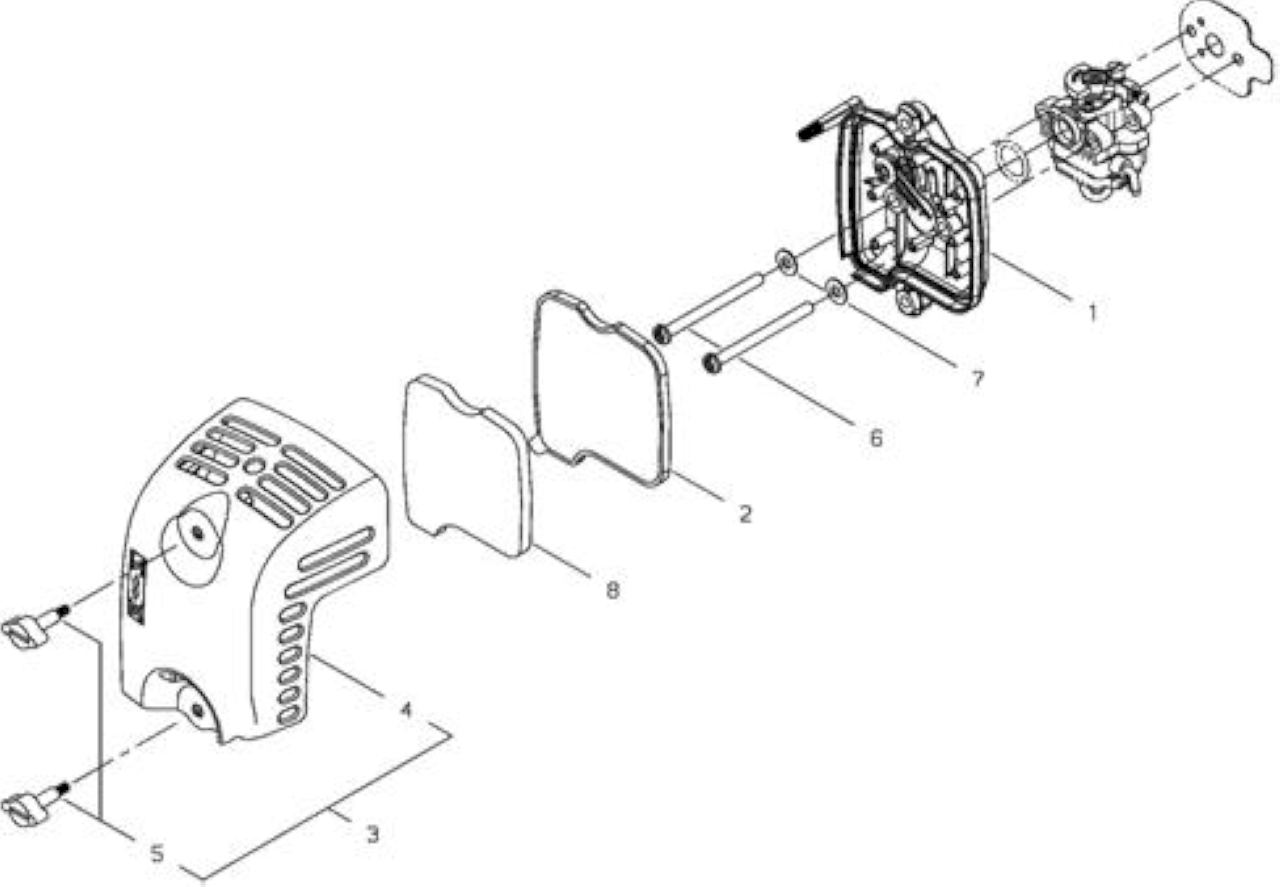

Carburatore ( carter blu) Carburatore ( carter rosso) Filtro aria

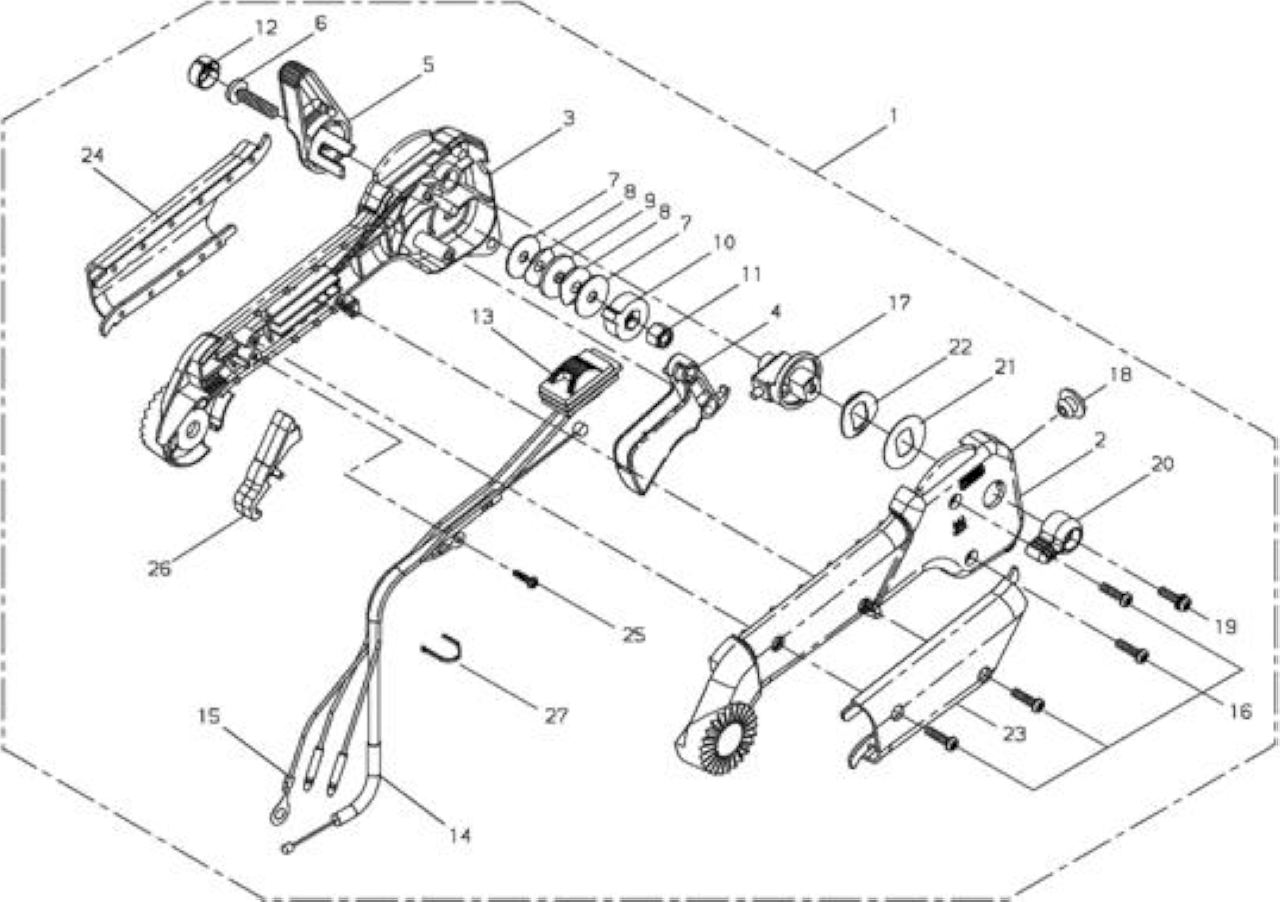

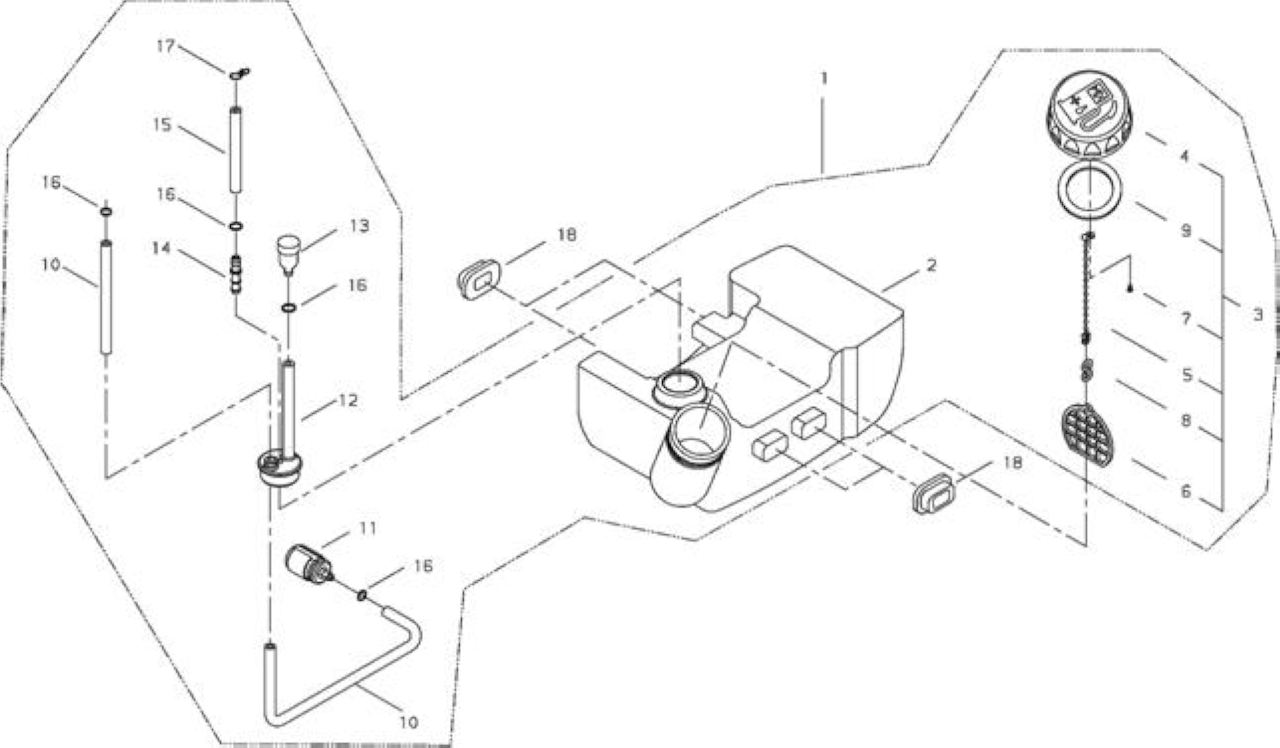

Serbatoio Impugnatura











Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6090798330

*VEDI SKRP021027540 *

1

SENZA FORO PER TUBO

1

ECRP021033940

CILINDRO X SRMF-340/EB3410 1

IMPULSO

CON FORO PER TUBO

IMPULSO

2

SKR102005160

*VEDI ECR90010505016 *

8

M5×16

3

SKR6290712311

*VEDI ECRA024000020 *

1



4

ECR1435001101

*VEDI ECRV485001260 *

1

L110

5

SKR6890612310

*VEDI ECRA209000200 *

1



6

SKR6290112220

*VEDI SKRV103001130 *

2



7

ECR1120605255

SCREW,PM-SPW

4



8

ECR6890283310

BRACKET

1



9

ECR6890283320

CABLE ADJUSTER

1



10

ECR0150106048

*VEDI ECR9201806000 *

1

M6 MFZN3



















Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6890215010

*VEDI ECRA030000041 *

1



2

SKR6290215131

*VEDI ECRA310000390 *

1



3

ECR6890215140

TAIL PIPE

1



4

ECR1120404060

SCREW,PM-SW

2



5

SKR6890215210

*VEDI ECRV104001001 *

1



6

ECR6290115310

*VEDI ECRV203001000 *

2

M5×25

7

SKR102005160

*VEDI ECR90010505016 *

1

M5×16

8

SKR161005080

RONDELLA D5

3



















Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6290121320

*VEDI ECRA200000750 *

1



2

SKR7232083121

*VEDI ECRA211000030 *

1



3

SKR7232083132

*VEDI ECRA212000040 *

1



4

ECR0121103100

SCREW-SW

3



5

SKR6290121120

*VEDI ECRA1230000000 *

1



6

SKR6290121130

*VEDI ECRV109000100 *

1



7

SKR1102204140

BULLONE

4

M4×14

8

SKR6890231111

* FUORI PRODUZIONE * COPERCHIO CILINDRO (BLU)

1

CARTER BLU

8

SKRA190001021

COPERCHIO CILINDRO (ROSSO)

1

CARTER ROSSO

9

ECR6890031311

GROMMET

1



10

SKR242740085

SPINOTTO

1

4×8

11

ECR7014031480

*VEDI ECRV203000450 *

3

M5×20

12

ECR1940200205

*VEDI ECRX505002780 *

1



















Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6290741310

*VEDI SKRP021033972 *

1



2

SKR6290742021

* VEDI ECRA011000651 *

1



3

SKR6290142260

*VEDI SKRV505000110 *

1

S

4

SKR6290742270

*VEDI ECRV505000060 *

1

M


























Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6290543011

*VEDI SKRA063000000 *

1



2

SKR6290243310

*VEDI SKRA622000000 *

1



3

SKR6290743120

*VEDI ECRA146000000 *

1



4

SKR1752008900

MOLLA

1



5

ECR6290543131

*VEDI ECRC603000240 *

1



6

ECR0128004062

*VEDI ECR9144904006 *

1



7

SKR1249250290

*VEDI ECRV623000030 *

2

5×L29.8

8

SKR6290743210

*VEDI SKRA600000000 *

2



9

SKR1162010000

*VEDI SKRV303000220 *

1

T0.3

10

SKR6290743220

*VEDI SKRA607000000 *

2



11

SKR6290743230

*VEDI ECRA136000000 *

1



12

SKR6290743240

*VEDI SKRV109000040 *

1



13

SKR1102204140

BULLONE

4

M4×14

14

ECR6290143310

*VEDI ECRV253000540 *

1



15

ECR1540110028

*VEDI ECRV303000120 *

1

5.5,10 T=2

16

SKR6290744111

*VEDI SKRA603000000 *

1



17

SKR6290744121

*VEDI ECRA603000010 *

1



18

SKR6290144130

*VEDI ECRA604000010 *

2



19

SKR6290844140

*VEDI ECRA606000040 *

2



20

SKR6290744010

*VEDI ECRA610000050 *

2



21

SKR6290144210

*VEDI ECRA610000060 *

2



22

SKR6290744220

*VEDI ECRA613000010 *

2



23

SKR6290144231

*VEDI ECRV263000230 *

2



24

SKR1249250370

*VEDI ECRV623000010 *

1

5×L37.8

25

SKR6290744240

*VEDI ECRA137000000 *

1



26

SKR6290744250

*VEDI SKRV109000050 *

1



27

SKR1102204140

BULLONE

3

M4×14

28

SKR6290844310

*VEDI ECRV392000030 *

2













Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6890661110

* VEDI ECRE103000810 *

1

CARTER BLU

1

SKRE103000950

CARTER VENTOLA DX (ROSSO)

1

CARTER ROSSO

2

SKR6890261120

*VEDI ECRE103000780 *

1

CARTER BLU

2

SKRE103000950

CARTER VENTOLA DX (ROSSO)

1

CARTER ROSSO

3

SKR6890261130

*VEDI ECRE104000140 *

1

CARTER BLU

3

SKRE104000150

*VEDI ECRE104000150 *

1

CARTER ROSSO

4

SKR6890261310

COPERCHIO (BLU)

1

CARTER BLU

4

ECRC411000150

COPERCHIO (ROSSO)

1

CARTER ROSSO

5

SKR6890261322

*VEDI ECRV263000100 *

1



6

SKR6890261330

IMPUGNATURA

1



7

SKR1750318000

*VEDI ECRV450000820 *

2



8

SKR7293361320

AMMORTIZZATORE

2



9

SKR6890261343

*VEDI ECRV420002150 *

1



10

SKR6890261351

* VEDI ECRC226000050 *

1



11

SKR243008080

ANELLO ELASTICO

1

8MM

12

ECR1126005163

*VEDI ECRV253000250 *

2

M5×16

13

ECR7014031480

*VEDI ECRV203000450 *

12

M5×20

14

SKR1102205400



4

M5×40

15

SKR1734306001

*VEDI ECRE100000130 *

1

F185

16

ECR1102206200

*VEDI ECRV204000270 *

2

M6×20

17

ECR6890291320

*VEDI ECRX543001170 *

1



18

ECR1940200148

*VEDI ECRX505003350 *

1

























Rif.

Articolo

Descrizione

Q.tą Nota

1

SKRE165000420

TUBO

1

2

ECRE165000430

TUBO FINALE

1

3

ECRE165000440

TUBO FINALE

1















Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6890671110

*VEDI ECRA409000420 *

1



2

SKR240303100

*VEDI ECR9311503010 *

1



3

SKR2003571220

*VEDI ECRV265000140 *

1



4

SKR6890271020

*VEDI SKRA411000540 *

1

CARTER BLU (MB-56)

4

SKRA411001170

ACCENSIONE MB-75

1

CARTER ROSSO (MB-75)

5

SKR6290571250

CAPPUCCIO CANDELA

1



6

SKR6290571320

* VEDI ECRA426000020 *

1



7

ECR1435002001

*VEDI ECRV485001910 *

1



8

SKR2001172120

*VEDI SKRV136000060 *

1



9

SKR7003071620

*VEDI SKRV322000040 *

2



10

ECR1102404265

*VEDI ECRV202000360 *

2

M4×26


































Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6290775010

*VEDI SKRA051001510 *

1



2

SKR6290775110

* VEDI ECRA500000640 *

1

CARTER BLU

2

SKRA500000630

CARTER AVVIAMENTO (NERO)

1

CARTER ROSSO

3

SKR6290775120

*VEDI SKRA506000140 *

1



4

SKR7003075130

*VEDI SKRA504000100 *

1



6

SKR6290775150

*VEDI ECRA511000100 *

1



7

SKR3701375310

*VEDI ECRV253000310 *

1



8

SKR3701375320

*VEDI SKRV353000310 *

1



9

SKR3701375330

*VEDI SKRC810000120 *

1



10

SKR3701375210

*VEDI SKRA052000300 *

1



11

SKR1102204140

BULLONE

4

M4×14

12

SKR1942000070

*VEDI ECRX504003080 *

1

SHINDAIWA


































Rif.

Articolo

Descrizione

Q.tą Nota

1

SKR6890681010

*VEDI SKRA021001970 *

1

2

SKR6290781321

*VEDI SKRP003004630 *

1

3

SKR7293381450

NOTTOLINO

1

4

SKR2008981185

RONDELLA

1

5

SKR2003681195

ANELLO

1

6

SKR7006481290

VITE

2

7

SKR6890681320

CORPO POMPA COMPL.

1

8

SKR2001681420

*VEDI ECR12318005560 *

1

9

SKR2001681510

*VEDI ECR12314205560 *

1

10

SKR2003681670

*VEDI ECR12318140630 *

1

11

ECR2001681140

*VEDI ECR12311005560 *

4

12

SKR2001681250

*VEDI ECR90072000015 *

1

13

SKR6090298030

*VEDI SKRP050008580 *

1

14

SKR6090798341

*VEDI ECRP050008570 *

1

15

SKR6290781210

*VEDI SKRV103000570 *

1





Rif.

Articolo

Descrizione

Q.tą

Nota

A

SKRA021003280

*VEDI ECRA021003281 *

1



1

ECR12317245130

PERNO CARBURATORE

1



2

ECR12314954230

RONDELLA

1



3

ECR12317307930

FERMO CE

1



4

ECR12314312110

GUARNIZIONE AD ANELLO

1



5

ECR12311440630

VITE SUPPORTO

2



6

ECR12312854230



1



7

ECRP003004110

NEEDLE

1



8

ECRP003004100

GUARNIZIONE MEMBRANA

1



9

ECR12311240630

MEMBRANA POMPANTE

1



10

ECRP003004080

BODY ASSEMBLY, PUMP

1



11

ECR12312610631

FILTRO CARBURATORE

1



12

ECRP003004070

SPRING

1



13

ECR12313719830

SPILLO CARBURATORE

1



14

ECR12312303930

BILANCIERE

1



15

ECR12313803930

SPINOTTO

1



16

ECR12313905560

VITE BILANCIERE

1



17

ECRP003004090

GUARNIZIONE

1



18

ECRP003001850

MEMBRANA CON DISCO

1



19

ECRP003003980

COPERCHIO MEMBRANA

1



20

ECR12318140630

PRIMER

1



21

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1



22

ECR12311005560

SCREW, PUMP COVER

4



23

ECR12318340630

ANELLO GOMMA

1



24

ECRP003004120

GETTO

1



25

ECR12315356430

NUT, ADJUSTER

1



26

ECRP003004140

CABLE ADJUSTER

1



28

ECRV103000990

GUARNIZIONE

1



29

ECRV490000760

MORSETTO

1



30

ECRV470001780

TUBETTO

1



31

SKRV490000500

*VEDI ECRV490000500 *

1



















Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6890282011

*VEDI ECRA023000010 *

1

CARTER BLU

1

SKRA023000271

*VEDI ECRA023000271 *

1

CARTER ROSSO

2

SKR6290882120

*VEDI SKRA226000690 *

1



3

SKR6290882030

*VEDI SKRP021028520 *

1

CARTER BLU

3

SKRA232000911

*VEDI ECRA232000912 *

1

CARTER ROSSO

4

SKR6290882130

COPERCHIO FILTRO ARIA

1



5

SKR6290182330

*VEDI SKRV299000400 *

2



6

ECR1120305605

*VEDI ECR9158105060 *

2

M5×60

7

ECR0161305080

*VEDI ECR90060300005 *

2



8

SKR6290882310

*VEDI SKRA226000700 *

1

















Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6890685310

* VEDI ECRP021029591 *

1



2

SKR6290185110

*VEDI SKRA350001010 *

1



3

SKR7016885201

*VEDI SKRA033000010 *

1



4

SKR7016885210

TAPPO SERBATOIO

1



9

SKR2000085221

*VEDI SKRV107000010 *

1



10

SKR6290185310

*VEDI ECRV471002350 *

1



11

SKR2001685400

*VEDI SKRA369000070 *

1



12

SKR2011285351

*VEDI ECRV470000880 *

1



13

SKR2219733960

*VEDI SKRA356000050 *

1



14

SKR7293385620

*VEDI SKRV186000210 *

1



15

SKR6890685320

* VEDI ECRV471002360 *

1

L50

16

SKR2002085540

*VEDI SKRV490000500 *

4



17

ECR3701385310

*VEDI ECRV490000510 *

1



18

SKR6290185220

*VEDI SKRV420002220 *

4


































Rif.

Articolo

Descrizione

Q.tą

Nota

1

SKR6890284012

*VEDI SKRC044000260

*            1



2

SKR6820984321

*VEDI ECRC400000570

*            1



3

SKR6820984331

*VEDI ECRC400000580

*            1



4

SKR6820984340

*VEDI ECRC450000450

*            1



5

SKR6820984350

*VEDI ECRC453000320

*            1



6

ECR6820984360

*VEDI ECRV204000260

*            1



7

ECR6820984370

*VEDI ECRV304000110

*            2



8

ECR6820984380

*VEDI ECRV453000110

*            2



9

ECR6820984390

RONDELLA

1



10

ECR6820984400

*VEDI ECRC472000070

*            1



11

ECR6820984410

*VEDI ECRV264000080

*            1



12

ECR6820984420

*VEDI ECRV192000330

*            1



13

SKR6890284310

*VEDI ECRA440001330

*            1



14

SKR6890284320

*VEDI ECRV430002520

*            1



15

ECR6890284330

*VEDI ECRV485001270

*            1



16

ECR6820984440

*VEDI ECRV252000070

*            4



17

SKR6820984480

*VEDI ECRC457000010

*            1



18

SKR6820984490

*VEDI ECRV162000340

*            1



19

ECR6820984500

*VEDI ECRV252000080

*            1



20

SKR6820984510

*VEDI ECRC453000330

*            1



21

ECR6820984520

*VEDI ECRV345000010

*            1



22

ECR6820984530

ADJ SPRING

1



23

ECR6820984541

GRIP

1



24

ECR6820984551

*VEDI ECRC412000250

*            1



25

ECR6820984561

*VEDI ECRV251000030

*            1



26

SKR6890284340

COPERCHIO

1



27

ECR1521012306

BAND

1
