Cilindro, Pistone, Albero motore Basamento motore


Bobina, Volano

Filtro aria, Carburatore Carburatore Componenti serbatoio Marmitta


Avviamento

Carter ventola, Serbatoio Impugnatura acceleratore Tubi

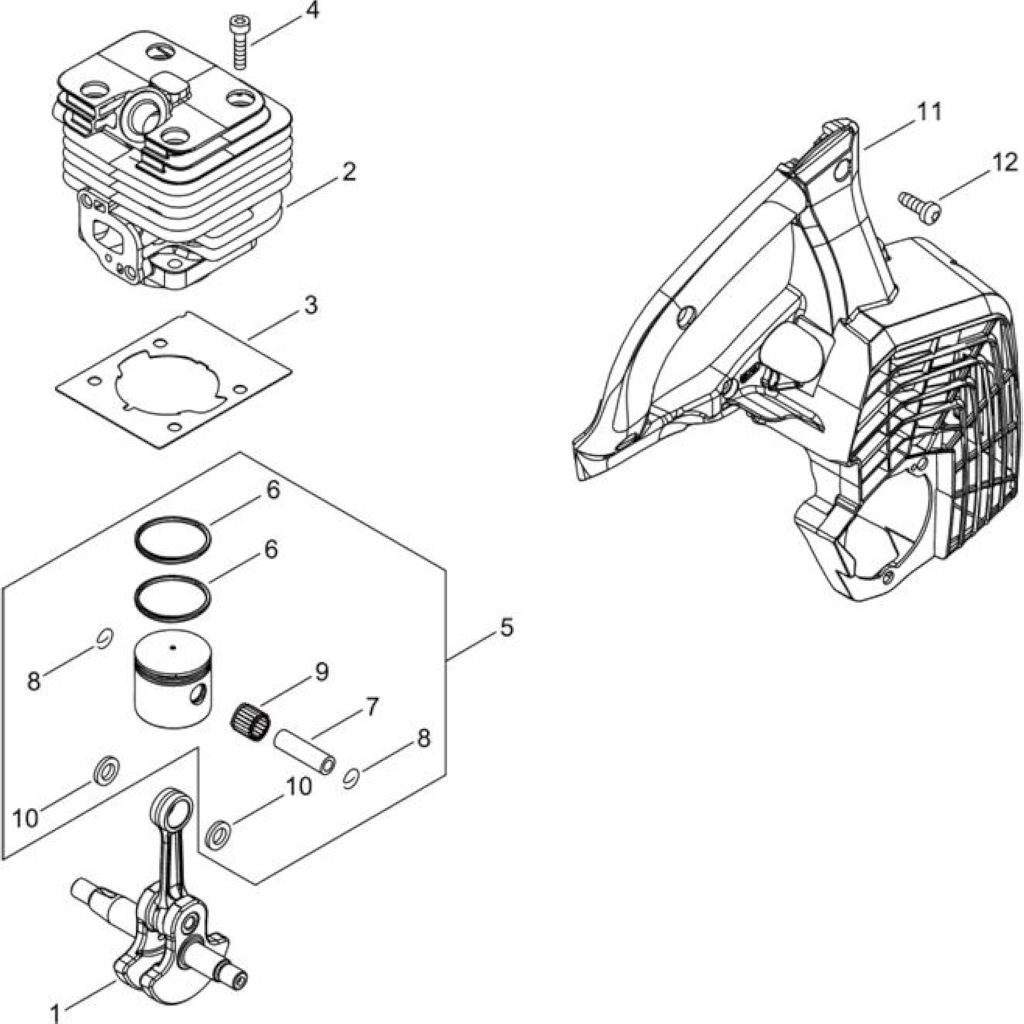

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011001570

ALBERO MOTORE COMPL.

1

2

ECRA130002370

CILINDRO X PB2620/EB262

1

3

ECRV100000860

GUARNIZIONE CILINDRO

1

4

ECRV805000210

BULLONE TORX 5X20

4

5

ECRP021052780

KIT PISTONE X PB2620/EB262

1

6

ECRA101000010

FASCIA ELASTICA

2

7

ECR10001335430

SPINOTTO PISTONE

1

8

ECR10001503931

FERMO SPINOTTO

2

9

ECRV554000020

CUSCINETTO DI BIELLA

1

10

ECR10001453630

DISTANZIALE SPINOTTO

2

11

ECRA190001670

COPERCHIO MOTORE

1

12

ECRV805000010

BULLONE TORX 5

6







Rif.

Articolo

Descrizione

Q.tà Nota

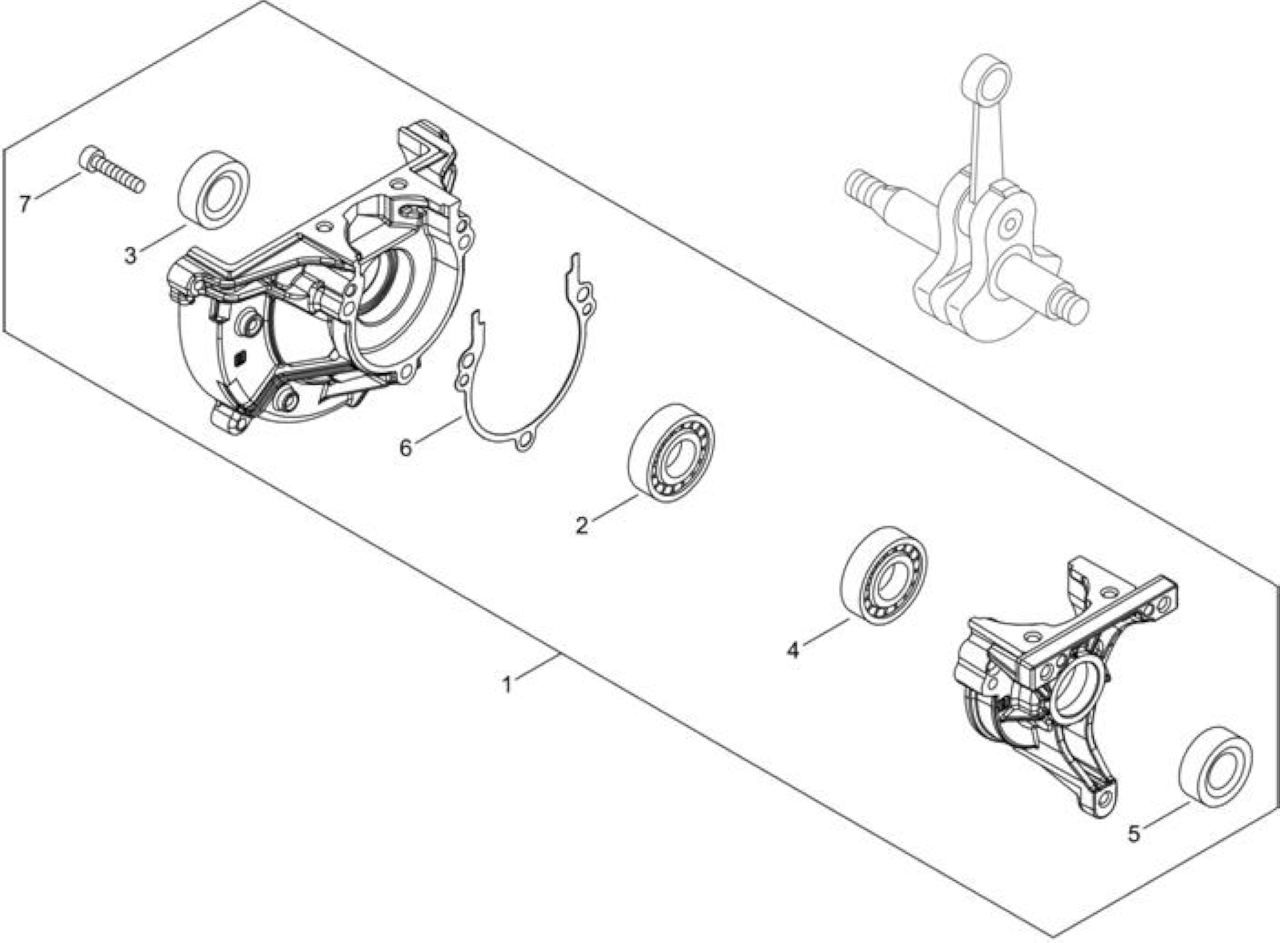

1

ECRP021052790

CARTER MOTORE COMPL.

1

2

ECR90080036001

CUSCINETTO BB6001/C3

1

3

ECR10021242031

PARAOLIO

1

4

ECR90081036000

CUSCINETTO

1

5

ECRV503000040

PARAOLIO

1

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1

7

ECRV805000220

BULLONE TORX 5 -NERO-

3









Rif.

Articolo

Descrizione

Q.tà Nota

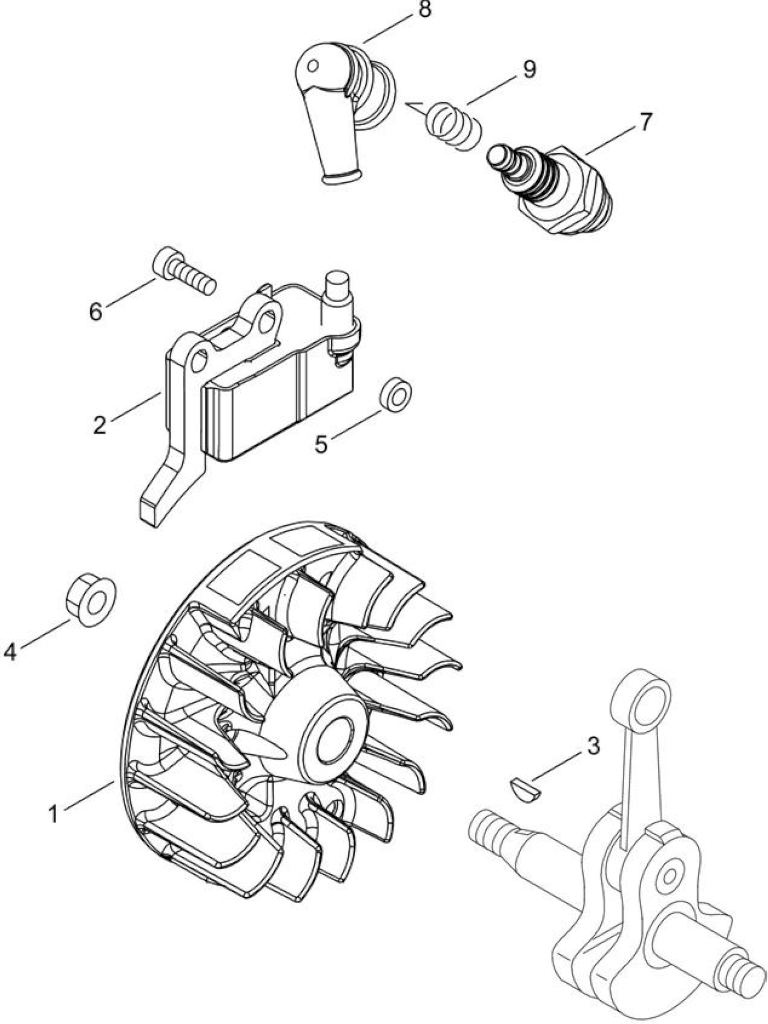

1

ECRA409001320

VOLANO

1

2

ECRA411001840

MODULA ACCENSIONE

1

3

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

4

ECR90051500008

DADO N8

1

5

ECRV323000070

RONDELLA, 5

2

6

ECRV805000210

BULLONE TORX 5X20

2

8

ECRA427000013

CAPPUCCIO CANDELA

1

9

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1







Rif.

Articolo

Descrizione

Q.tà Nota

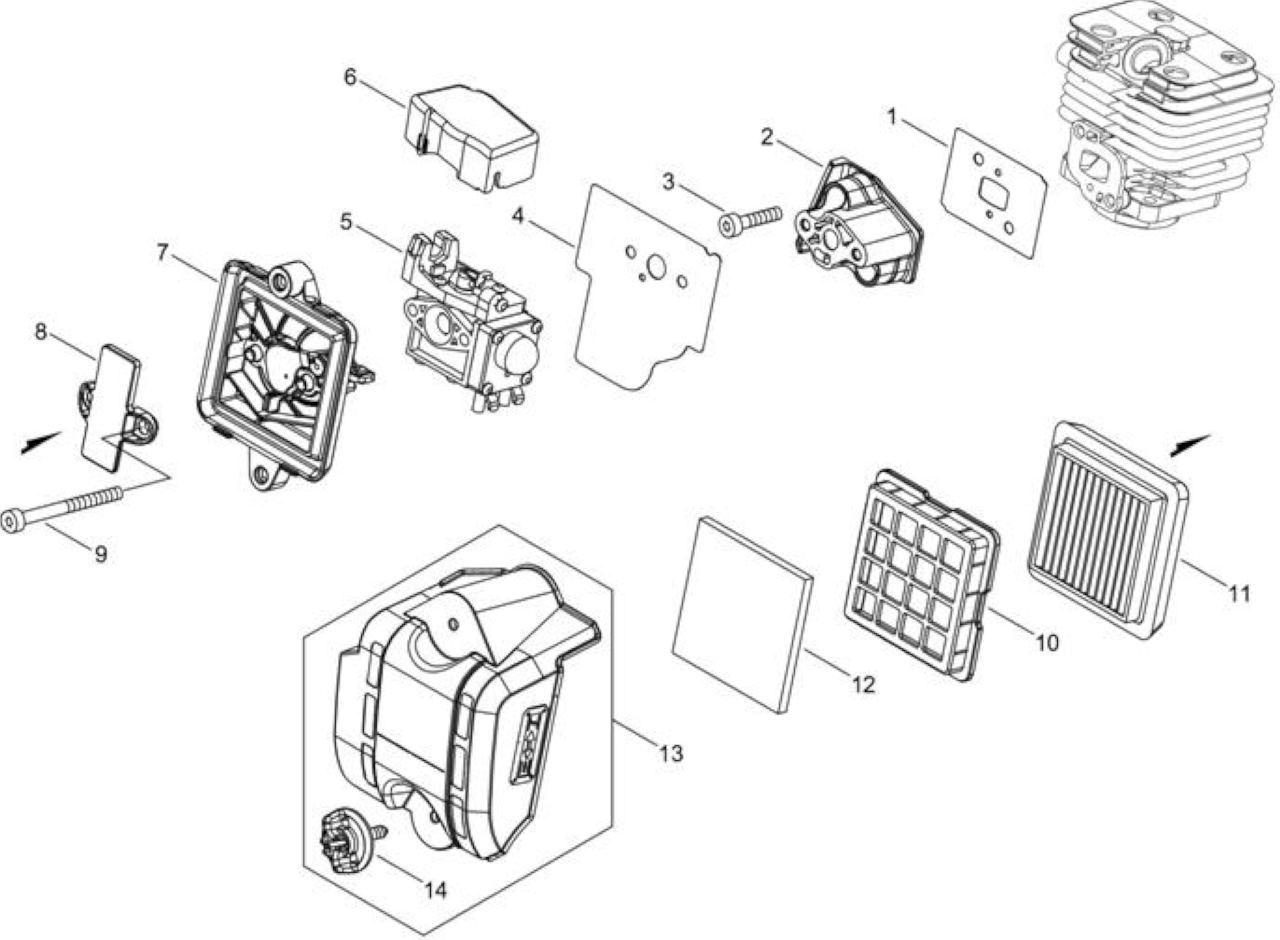

1

ECRV103001950

GUARNIZIONE ISOLATORE

1

2

ECRA200001220

ISOLATORE

1

3

ECRV253000990



2

4

ECRV103002070

GUARNIZIONE

ISOL-CARBURATORE

1

5

ECRA021004930

CARBURATORE WYG-14

1

6

ECRA127000540

PARAPOLVERE

1

7

ECRP021052920



1

8

ECRA244000360

PIASTRINA

1

9

ECRV805000340

BULLONE, TORX 5

2

10

ECRA227000050

PIASTRA

1

11

ECRA226002030

FILTRO ARIA

1

12

ECRA226002040

FILTRO ARIA

1

13

ECRP021052910

COPERCHIO FILTRO ARIA

1

14

ECRA235000390

POMELLO COPERCHIO FILTRO ARIA

2

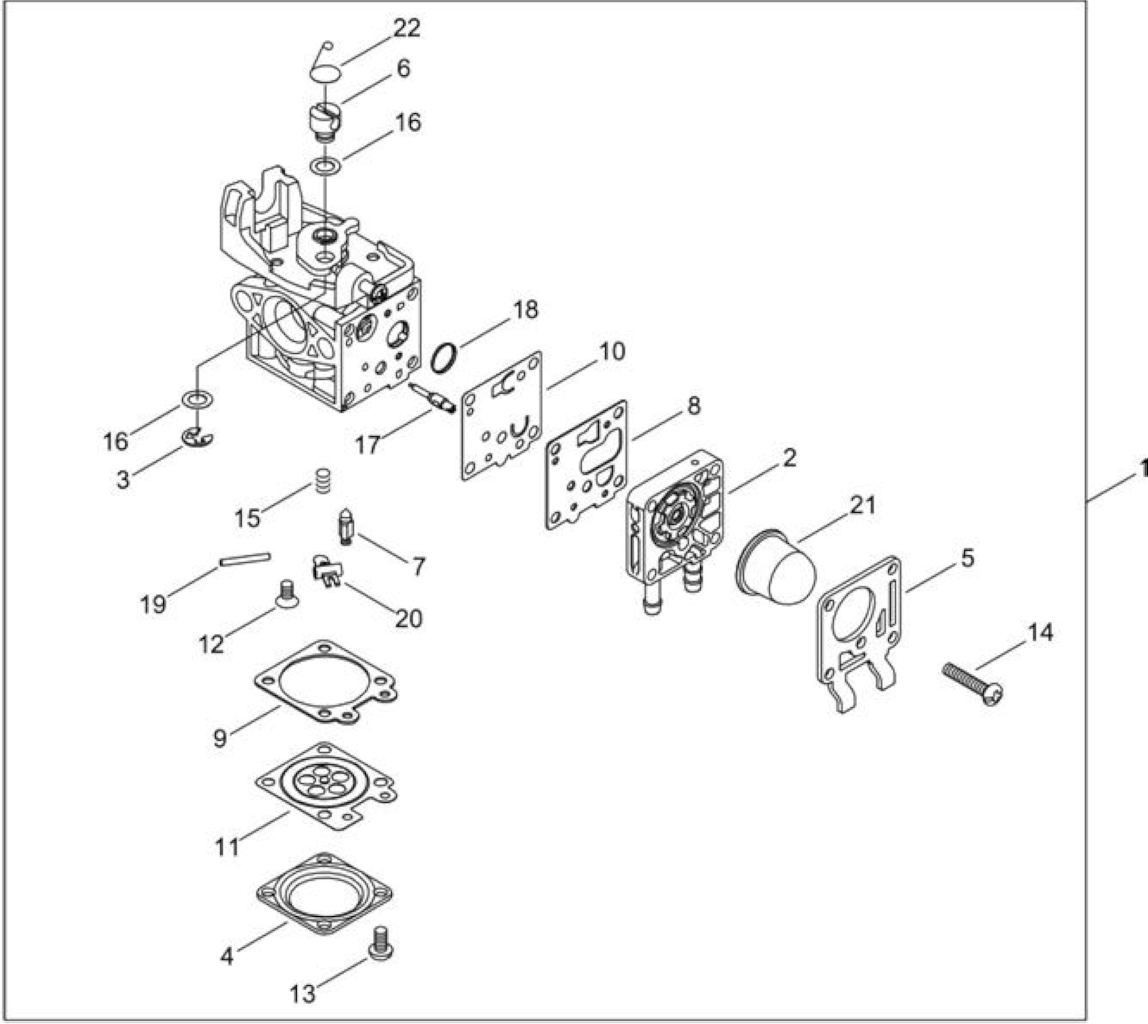

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004930

CARBURATORE WYG-14

1



2

ECRP003006120

COPERCHIO MEMBRANA POMPANTE

1



3

ECR12317307930

FERMO CE

1



4

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



5

ECRP003004510

COPERCHIO POMPA

1



6

ECRP003005850

PERNO

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECRP003004530

GUARNIZIONE MEMBRANA

1



9

ECR12314027230

GUARNIZIONE MEMBRANA

1



10

ECRP003004540

MEMBRANA POMPANTE

1



11

ECRP003001670

MEMBRANA C/DISCO

1



12

ECRP003005860



1



13

ECRP003004560



4



14

ECRP003004570



4



15

ECRP003005870

MOLLA

1



16

ECRP003001710



2



17

ECRP003005880

SPILLO

1



18

ECR12312610631

FILTRO CARBURATORE

1



19

ECR12313803930

SPINOTTO

1



20

ECRP003001630

BILANCERE

1



21

ECR12318109560

PRIMER

1



22

ECRP003006220



1









Rif.

Articolo

Descrizione

Q.tà Nota

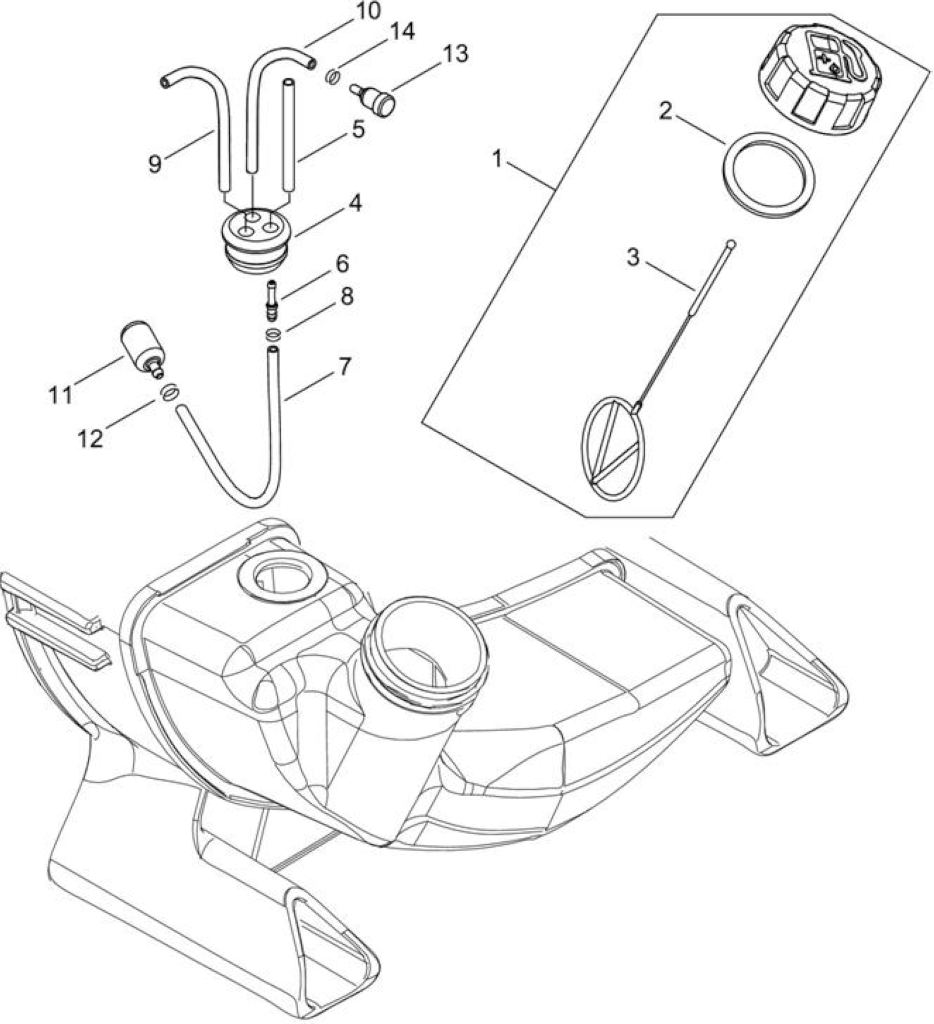

1

ECRP021013971

TAPPO MISCELA

1

2

ECRV107000190

GUARNIZIONE TAPPO MISCELA

1

3

ECR13105156030

MISCELATORE

1

4

ECR13211546730

GOMMINO CARBURANTE

1

5

ECRV471003590

TUBETTO

1

6

ECRV186000520

CONNETTORE TUBETTO

1

7

ECR13201004921



1

8

ECRV490001240

CLIP

1

9

ECR13201049730

TUBO MISCELA ESTERNO

1

10

ECRV471005251



1

11

ECRA369000470

FILTRO MISCELA

1

12

ECRV490001240

CLIP

1

13

ECRA356000031

VALVOLA SFIATO

1

14

ECRV490001240

CLIP

1

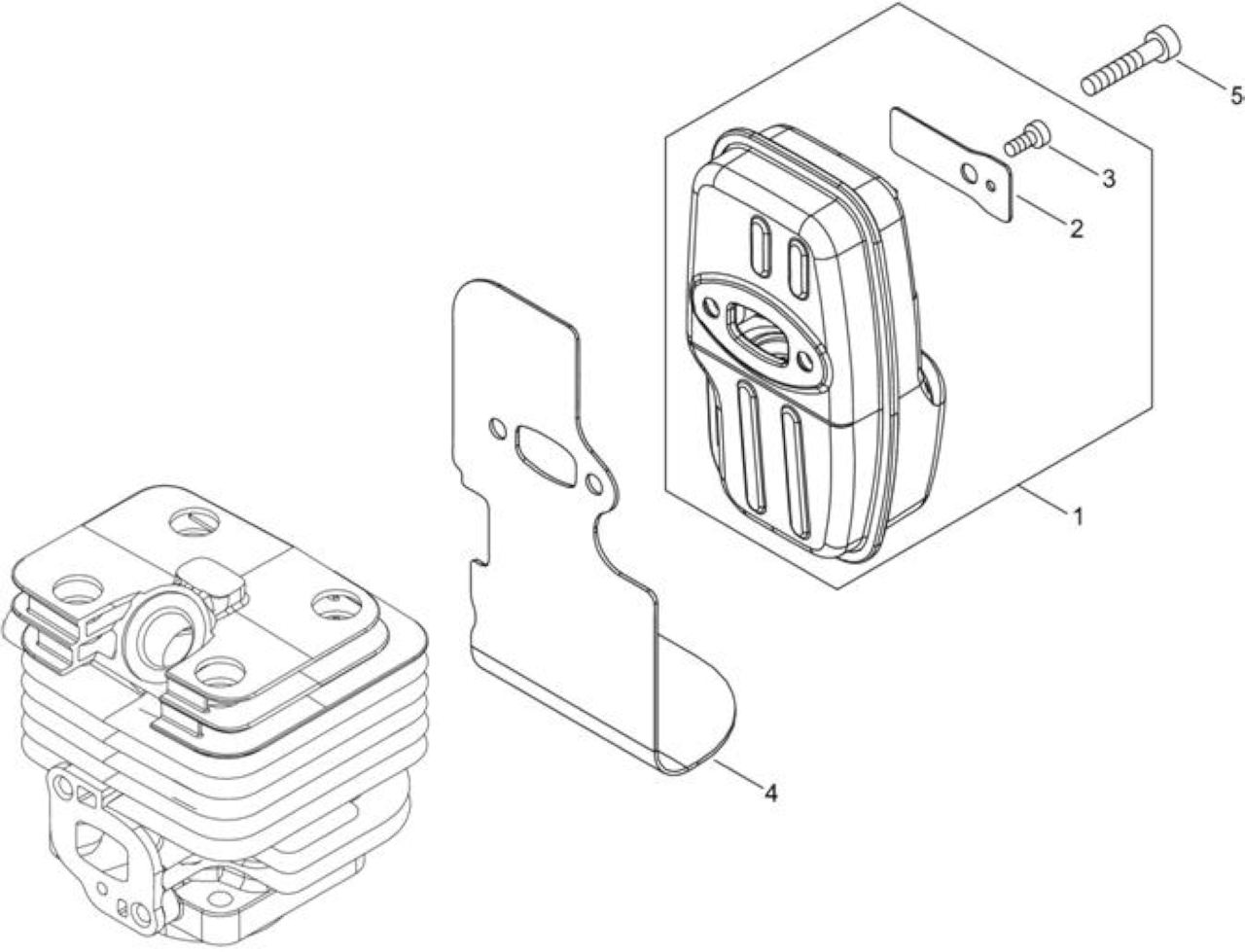

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021052830

MARMITTA COMPL.

1

2

ECRA310000510

SCHERMO MARMITTA

1

3

ECRV804000030

BULLONE 4X8

1

4

ECRV104002350

GUARNIZIONE SCARICO

1

5

ECRV805000210

BULLONE TORX 5X20

2

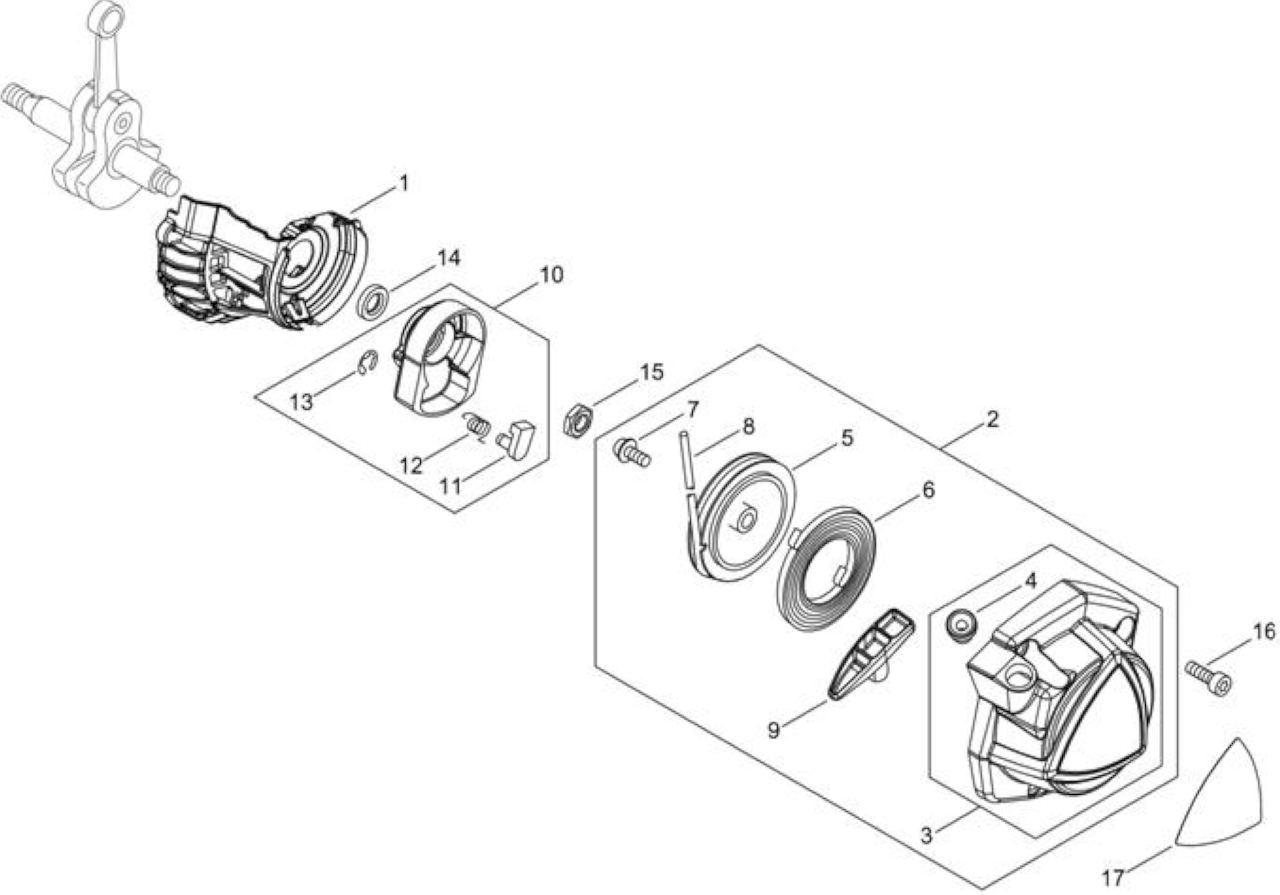

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA127000510

PARAPOLVERE

1

2

ECRA051003310

AVVIAMENTO COMPLETO

1

3

ECRP022048990

COPERCHIO AVVIAMENTO

1

4

ECRP022045770

GUIDA FUNE

1

5

ECRP022049000

PULEGGIA AVVIAMENTO

1

6

ECRP022019680

MOLLA AVVIAMENTO

1

7

ECR17723644330

VITE

1

9

ECRP022036700

IMPUGNATURA AVVIAMENTO

1

10

ECRA052000520

GANCIO AVVIAMENTO COMPLETO

1

11

ECRA514000120

*VEDI ECRP022003120 *

1

12

ECR17723440630

MOLLA DI RITORNO

1

13

ECRP022002100

*VEDI SKRP022002100 *

4

14

ECRV306000620



1

15

ECR90050200008

DADO 3N08

1

16

ECRV805000150

BULLONE TORX 5

3

17

ECRX562001150



1

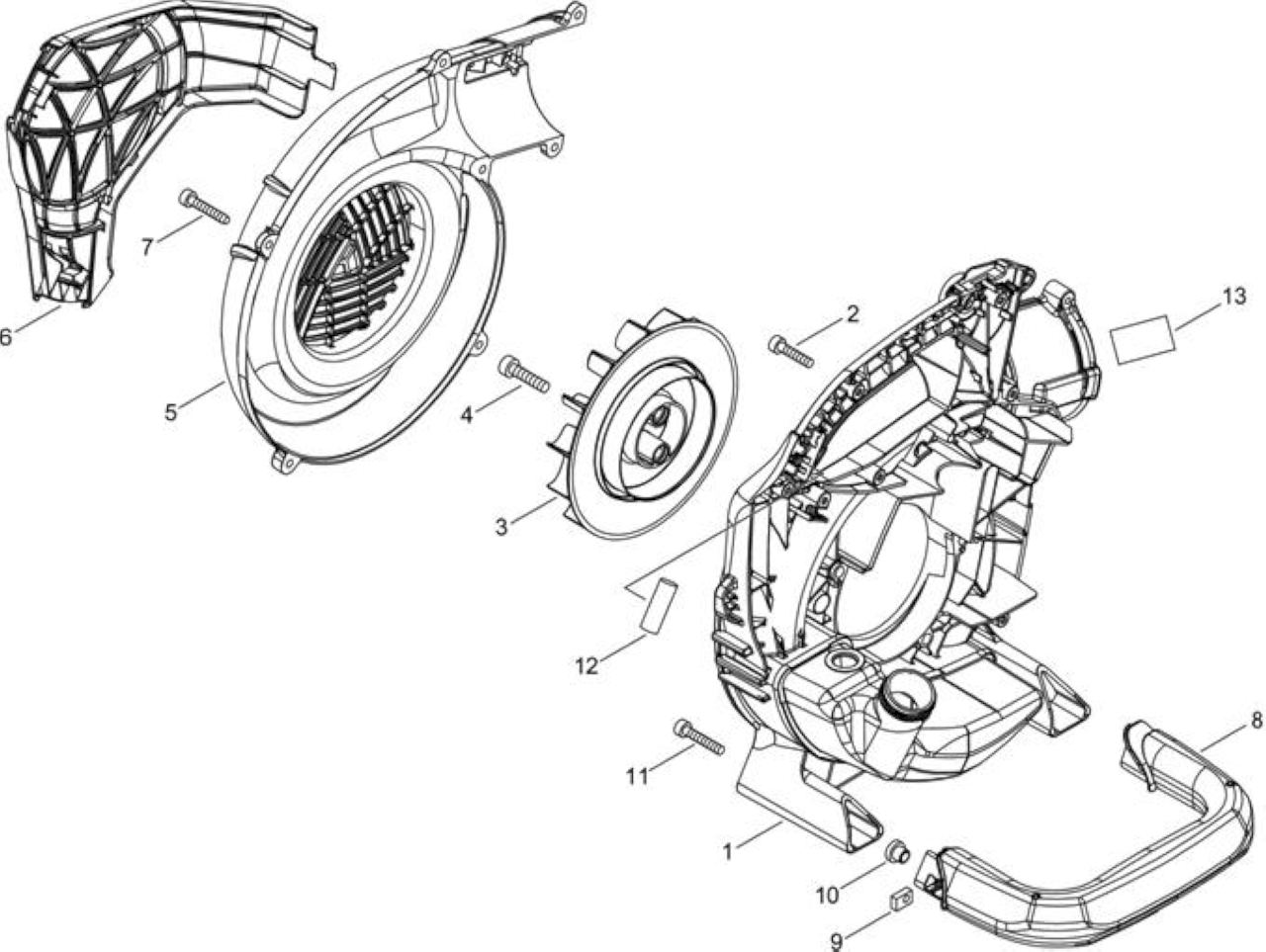

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRE103001600

CARTER VENTOLA

1

2

ECRV805000150

BULLONE TORX 5

4

3

ECRE100000290

*VEDI ECRE100000310 *

1

4

ECRV806000010

BOLT, TORX 6

2

5

ECRE103001510

CARTER VENTOLA SX

1

6

ECRE104000270

GRIGLIA

1

7

ECRV805000010

BULLONE TORX 5

7

8

ECRC041000810

IMPUGNATURA POSTERIORE

1

9

ECRV263000530



2

10

ECRV353000750



2

11

ECRV805000160

BULLONE TORX 5

2

12

ECRC688000070



1

13

ECRX505010760



1

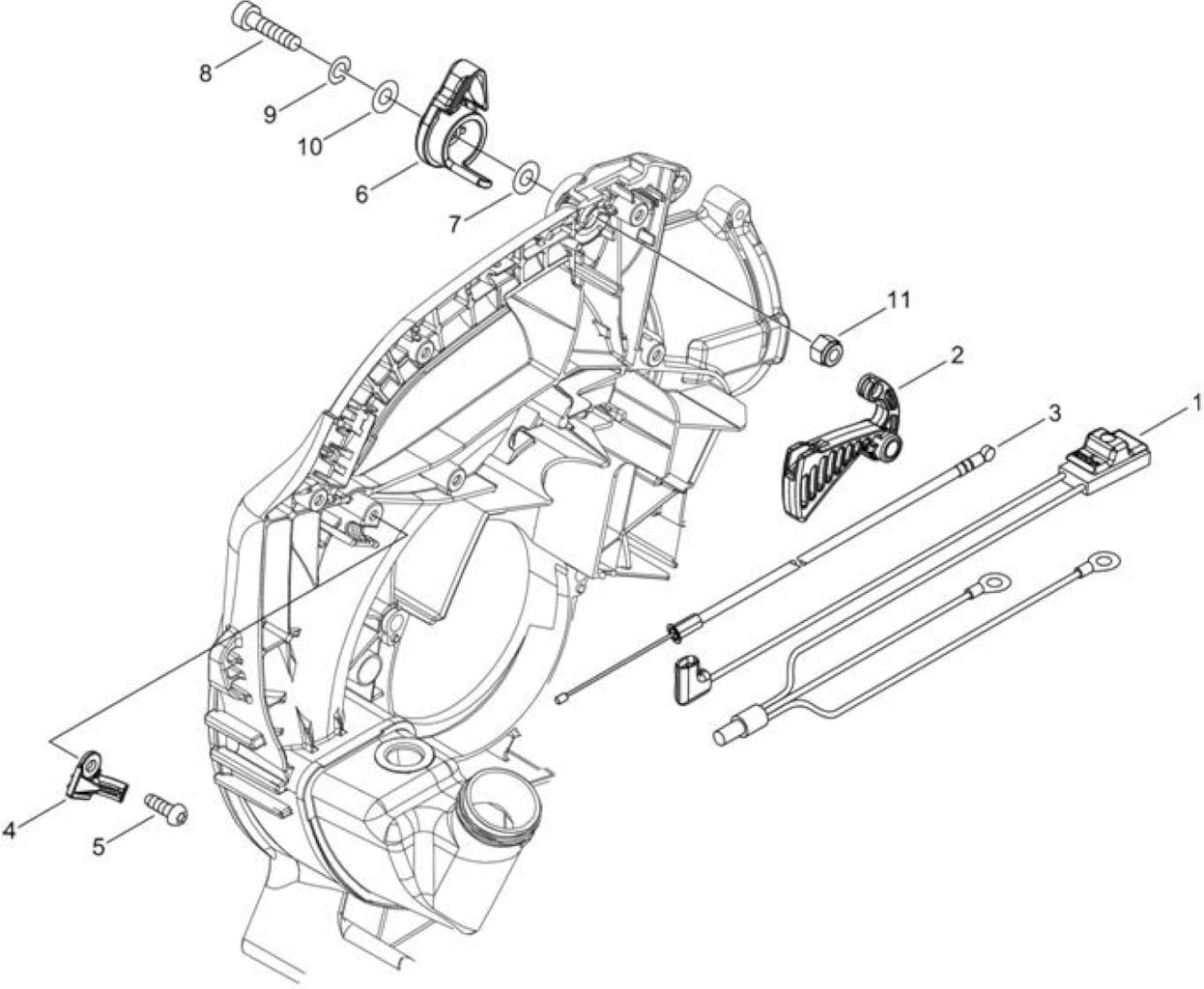

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021052770

INTERRUTTORE STOP

1

2

ECRC450001050

LEVA ACCELERATORE

1

3

ECRV430005240

CAVO ACCELERATORE

1

4

ECRC480000220

PASSACAVO

1

5

ECRV805000240

BULLONE TORX 5X12

1

6

ECRC453000300

LEVA ACCELERATORE

1

7

ECR90060300005

RONDELLA PIANA M5

1

8

ECRV805000220

BULLONE TORX 5 -NERO-

1

9

ECR90060500005

RONDELLA APERTA M5

1

10

ECR90060200005

RONDELLA

1

11

ECR90056250005

*VEDI ECR90056000005 *

1

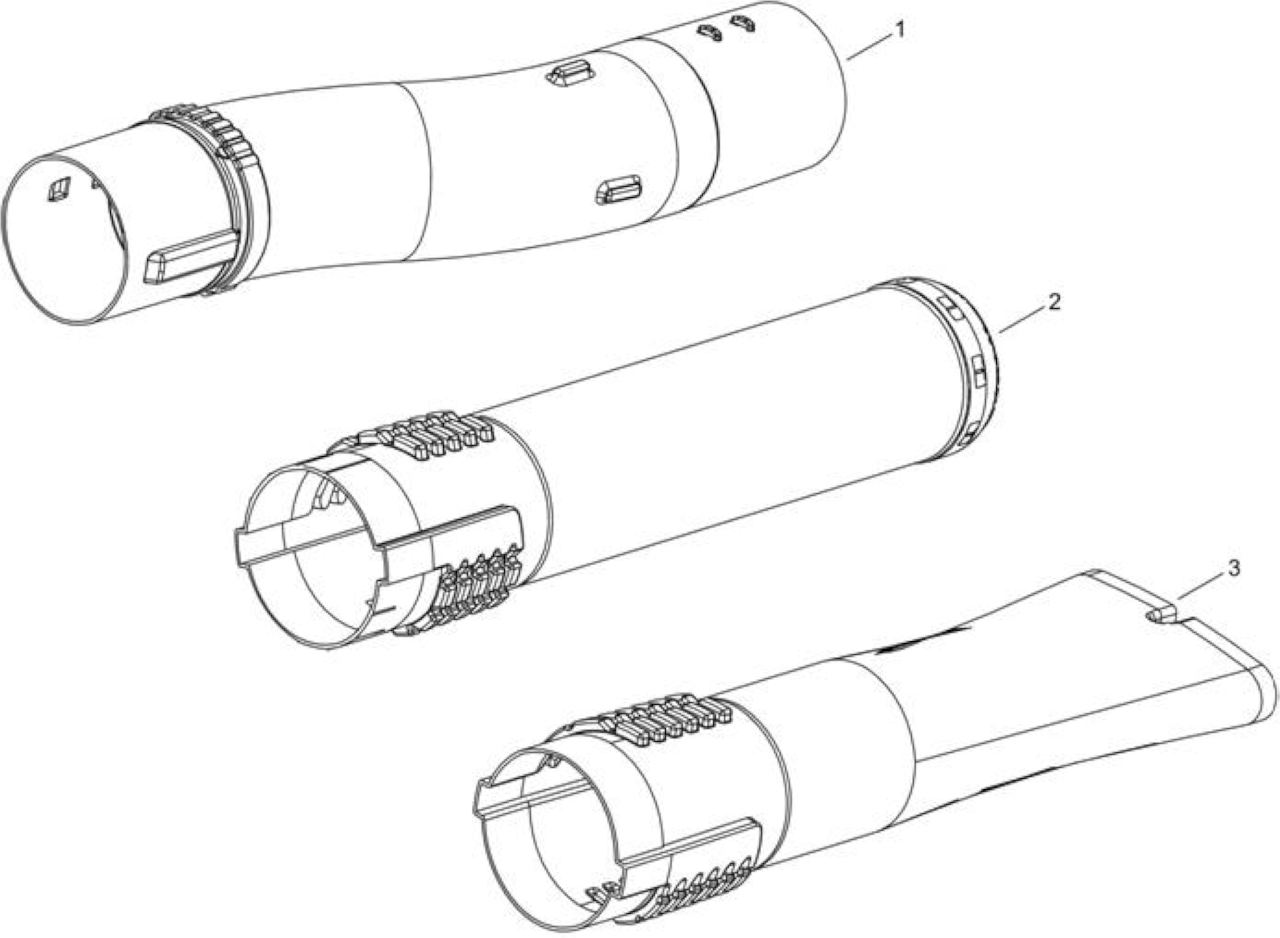

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRE165000951

TUBO IN PLASTICA PB2520/EB252/2620

1

2

ECRE165001040

TUBO DIRITTO PB2620/EB262

1

3

ECRE165000980

FINALE TUBO PB2620/EB262

1
