Pistone, albero motore Carter motore


Bobina, Volano

Filtro aria, Carburatore Carburatore

Serbatoio Marmitta Avviamento

Ventola, carter ventola Impugnatura acceleratore Tubolari

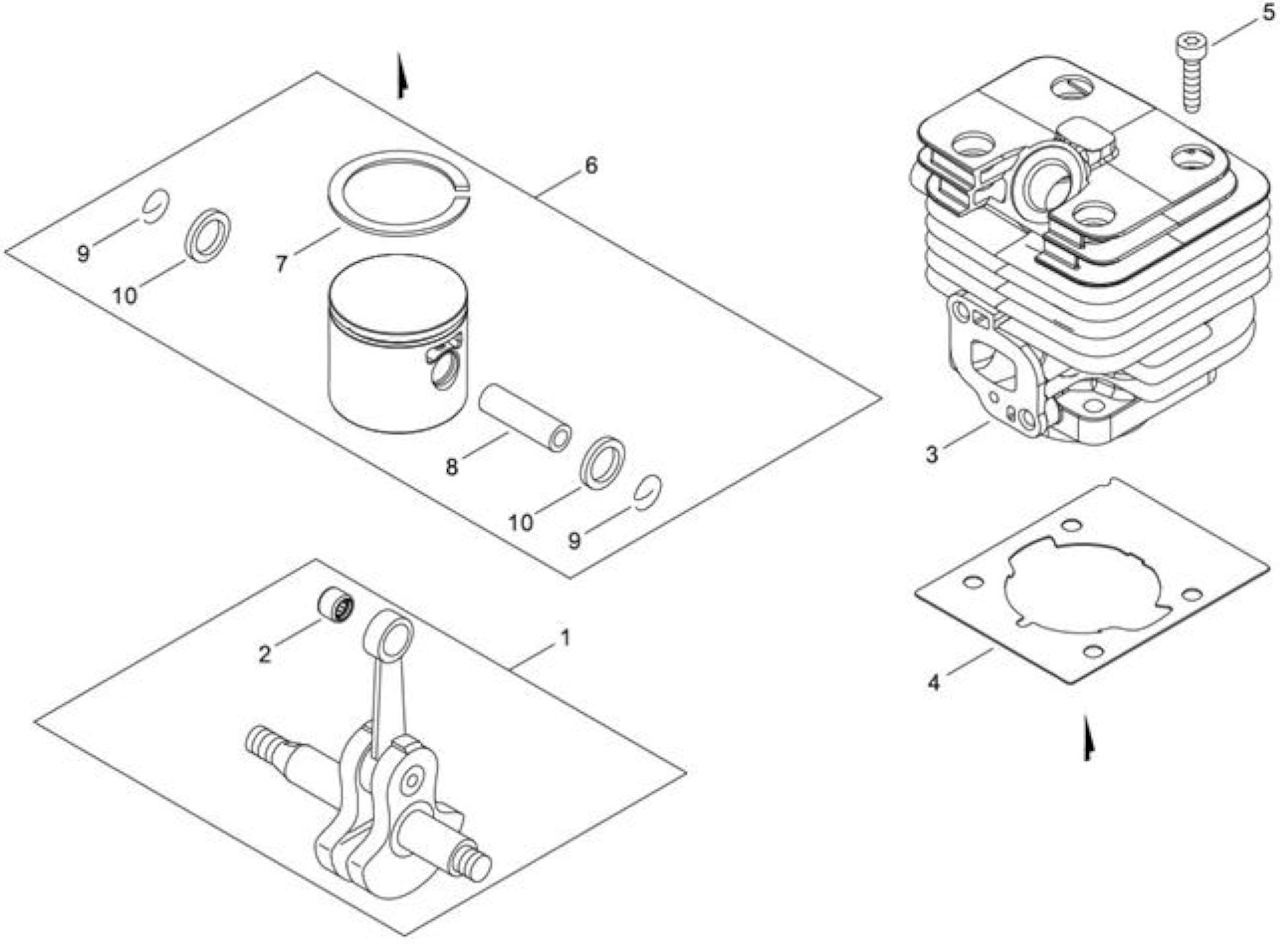

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA011001510

ALBERO MOTORE COMPLETO

1



2

ECRV554000030

CUSCINETTO RULLI

1

HK0910MPX1V2

3

ECRA130002340

CILINDRO PB2520/EB252

1



4

ECRV100000860

GUARNIZIONE CILINDRO

1

T0.5

5

ECRV805000210

BULLONE TORX 5X20

4

TB-5*20

6

ECRP100003800

KIT PISTONE PB2520/EB252

1



7

ECRA101000720

FASCIA ELASTICA

1

34*1.5*1.5

8

ECR10001335430

SPINOTTO PISTONE

1

6*9*27.8

9

ECR10001503931

FERMO SPINOTTO

2



10

ECRV306000520

DISTANZIALE SPINOTTO

2

9.2*14*T0.8

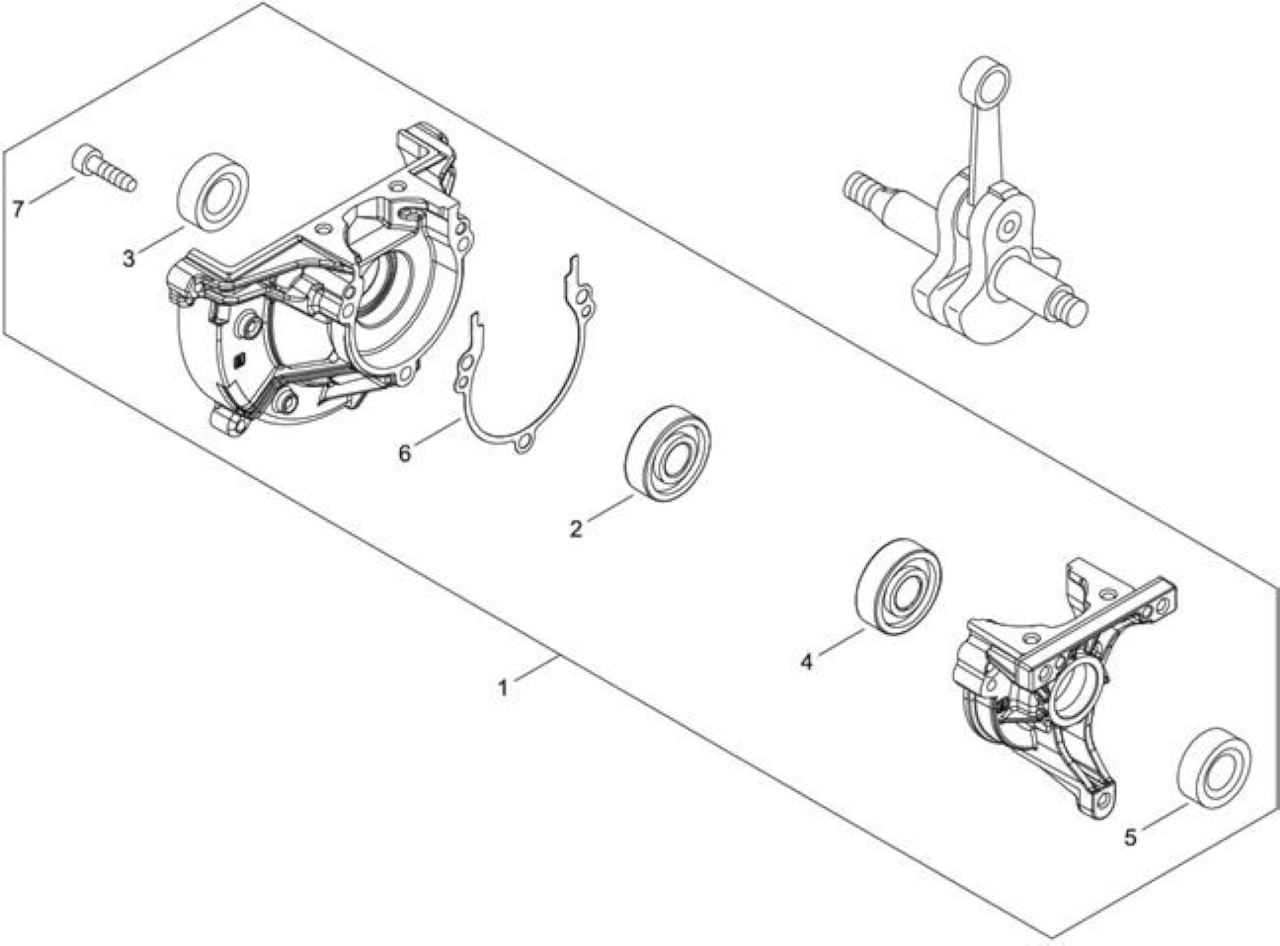

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100003810

CARTER MOTORE COMPLETO

1



2

ECR90080036001

CUSCINETTO BB6001/C3

1

6001/C3

3

ECR10021242031

PARAOLIO

1

12*22*4.5

4

ECR90081036000

CUSCINETTO

1



5

ECR10021261830

PARAOLIO

1

10*20*5

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1



7

ECRV805000220

BULLONE TORX 5 -NERO-

3

TB-5*25

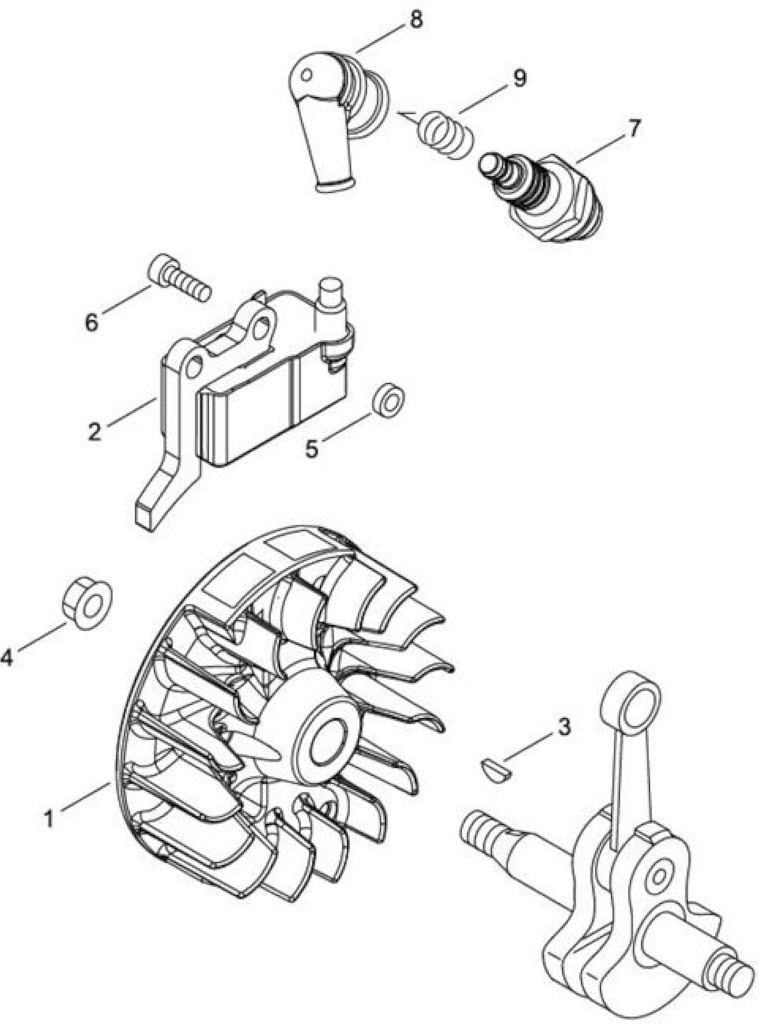

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409001320

VOLANO

1



2

ECRA411001750

BOBINA

1



3

ECR10014212330

CHIAVELLA ALBERO MOTORE

1



4

ECR90051500008

DADO N8

1

8

5

ECRV323000070

RONDELLA, 5

2

5.2*10*3

6

ECRV805000210

BULLONE TORX 5X20

2

TB-5*20

7

ECRA425000000

SPARKPLUG

1

BPMR8Y

8

ECRA427000013

CAPPUCCIO CANDELA

1



9

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

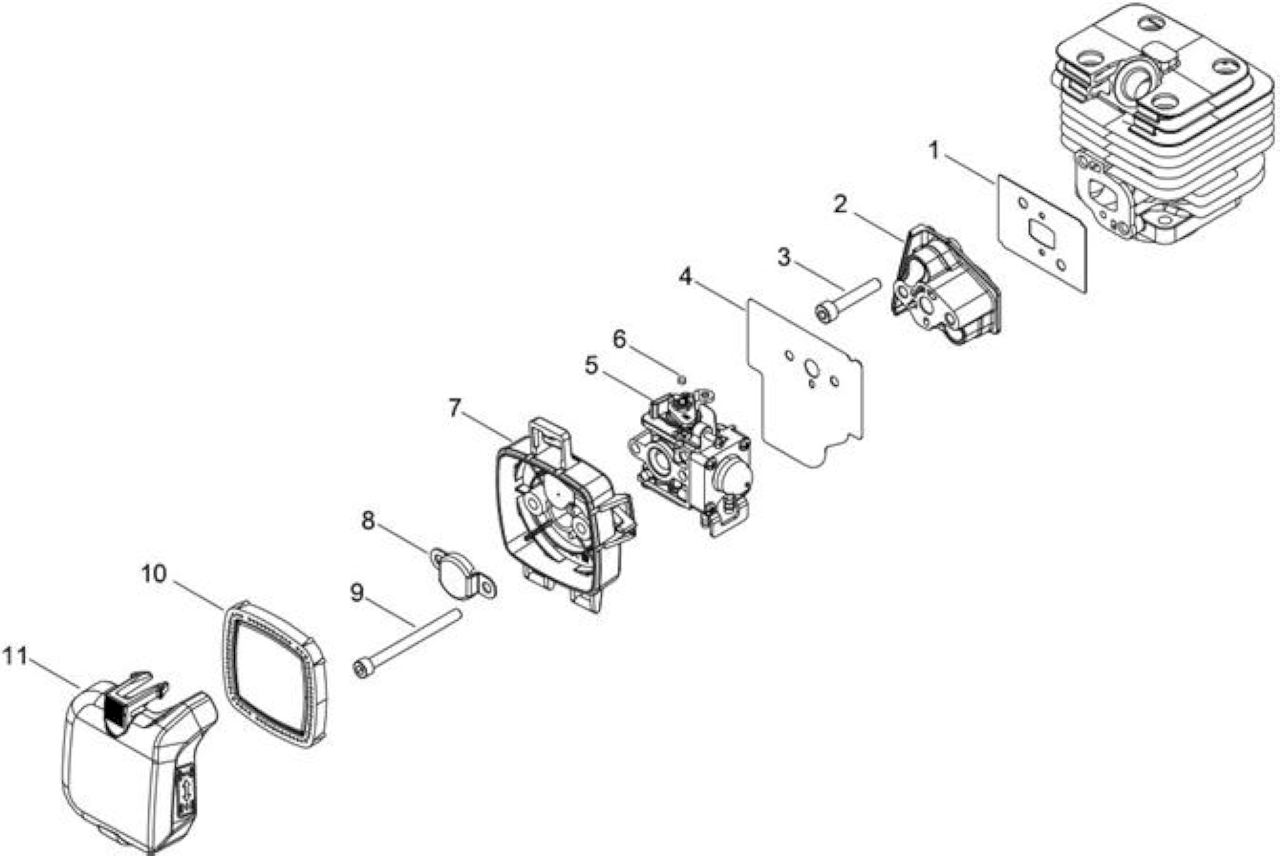

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRV103001950

GUARNIZIONE ISOLATORE

1

AF74 T0.5

2

ECRA200001130

ISOLATORE

1



3

ECRV805000210

BULLONE TORX 5X20

2

TB-5*20 12.9

4

ECRV103001960

GUARNIZIONE

ISOL-CARBURATORE

1

AF5400

5

ECRA021004700

CARBURATORE X PB2520/EB252

1

ZAMA RE110147A

6

ECRA259000010

*VEDI ECRP005001270 *

1



7

ECRP021052340

ALLOGGIO FILTRO ARIA

1



8

ECRA244000330

PIASTRINA

1



9

ECRV805000100

BOLT, TORX 5

2

TB-5*65 10.9

10

ECRA226002160

FILTRO ARIA

1

ID 2520

11

ECRA232001920

COPERCHIO FILTRO ARIA

1

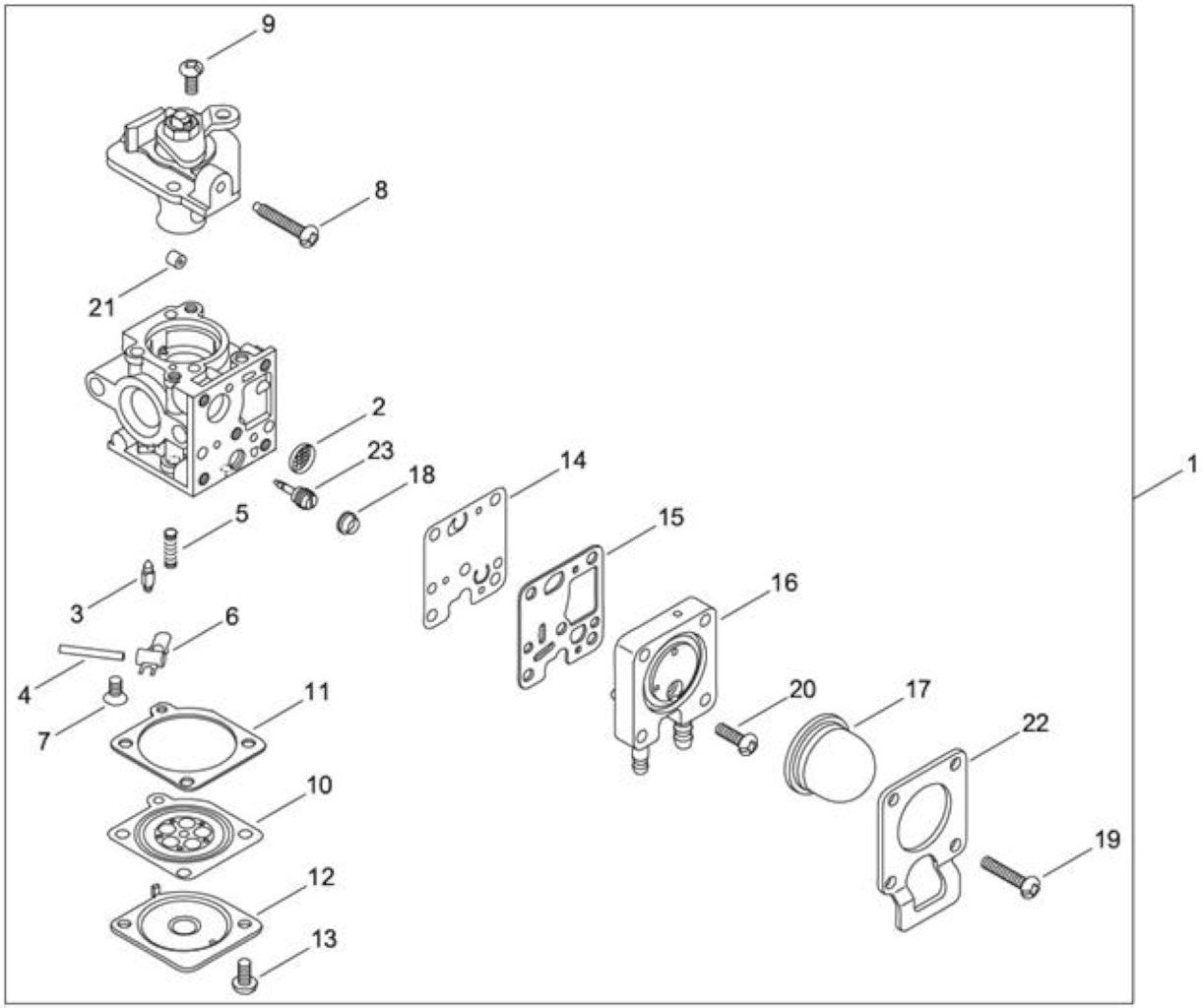

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004700

CARBURATORE X PB2520/EB252

1

ZAMA RE110147A

2

ECRP005000010

ANELLO

1



3

ECRP005004030

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005000940

MOLLA

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005000100

VITE

1



9

ECR12534413931

VITE CARBURATORE

2



10

ECRP005003760

MEMBRANA CON DISCO

1



11

ECRP005000200

GUARNIZIONE

1



12

ECR12534252130

COPERCHIO MEMBRANA

1



13

ECR12534452130

VITE

2



14

ECRP005000510

MEMBRANA POMPANTE

1



15

ECRP005000520

GUARNIZIONE POMPANTE

1



16

ECRP005004020

COPERCHIO MEMBRANA POMPANTE

1



17

ECRP005003110

PRIMER

1



18

ECRP005001250

TAPPO

1



19

ECRP005001900

SCREW

4



20

ECRP005000270

VITE

1



21

ECRP005001000

RULLINO

1



22

ECRP005000250

COPERCHIO

1



23

ECRP005004050

VITE REGOLAZIONE

1

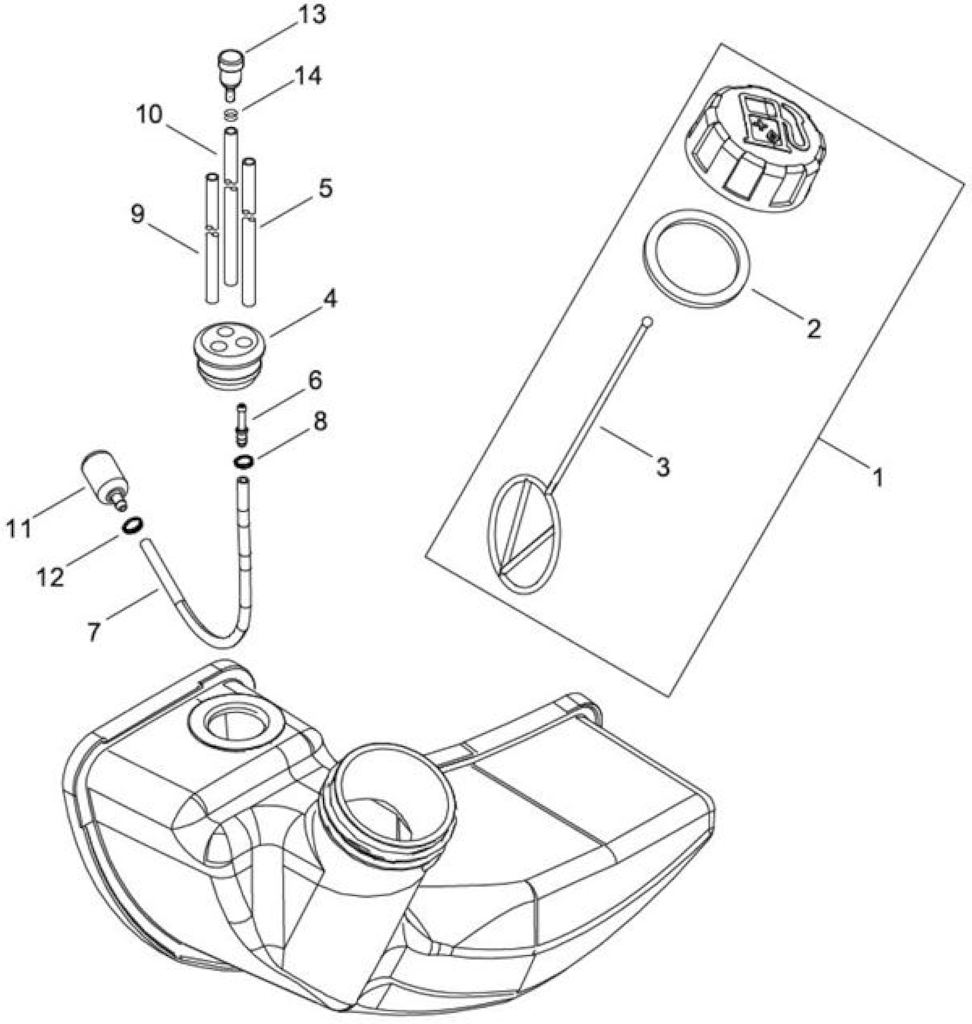

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021013970

*VEDI ECRP021013971 *

1



2

ECR13101655830

*VEDI ECRV107000190 *

1



3

ECR13105156030

MISCELATORE

1

100L

4

ECR13211546730

GOMMINO CARBURANTE

1



5

ECRV471005240

TUBETTO MISCELA ESTERNO

1

3*5*80

6

ECRV186000520

CONNETTORE TUBETTO

1



7

ECRV471003730

TUBETTO FILTRO PESCANTE

-140 MM-

1



8

ECRV490001240

CLIP

1



9

ECR13201049730

TUBO MISCELA ESTERNO

1

3*6*85

10

ECRV471005250

TUBETTO

1

3*5*60

11

ECRA369000470

FILTRO MISCELA

1



12

ECRV490001240

CLIP

1



13

ECRA356000031

VALVOLA SFIATO

1



14

ECRV490001240

CLIP

1

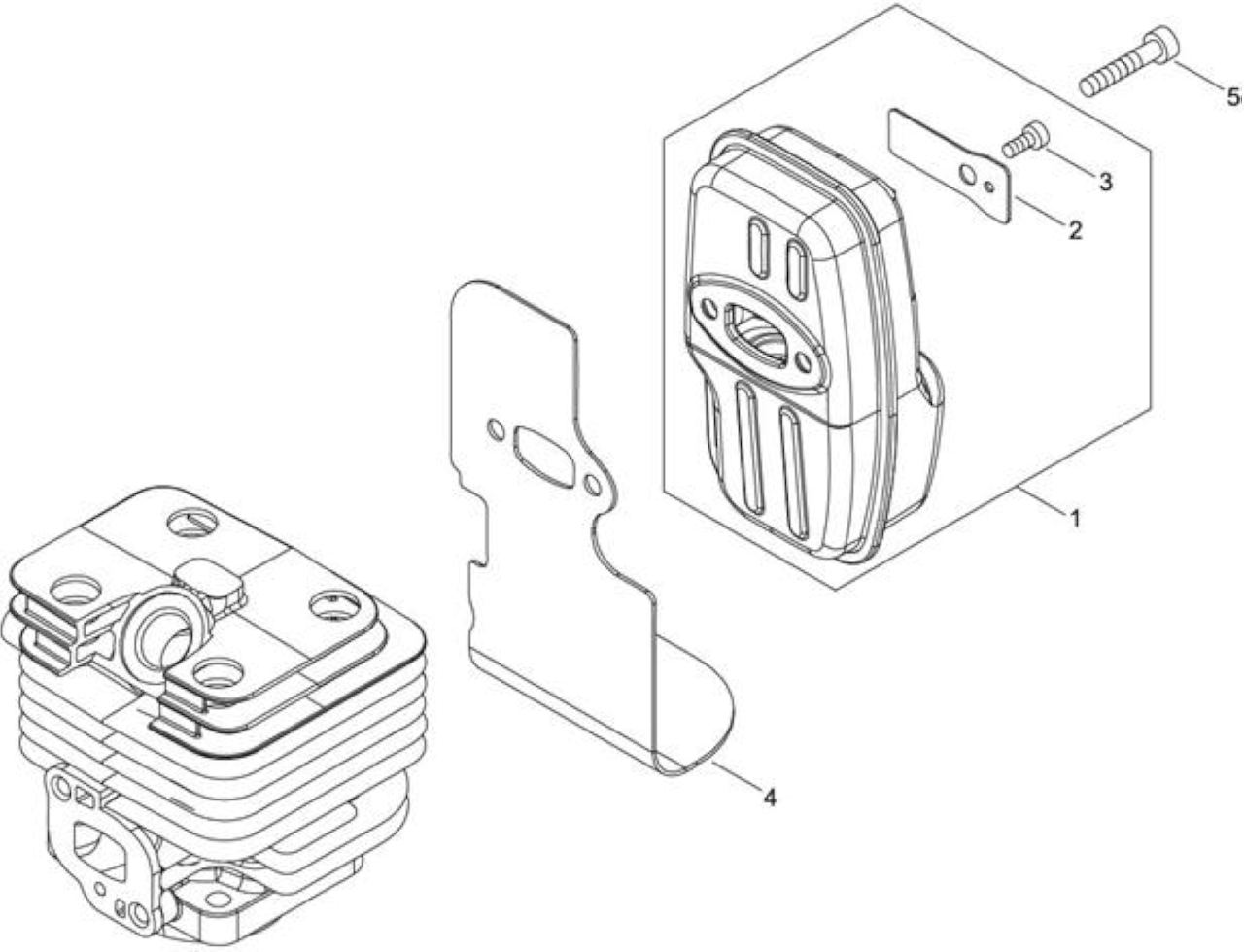

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100003840

MARMITTA COMPLETA

1



2

ECRA310000510

SCHERMO MARMITTA

1

17*41.5

3

ECRV804000030

BULLONE 4X8

1

TB-4*8

4

ECRV104002350

GUARNIZIONE SCARICO

1

T1.0

5

ECRV805000210

BULLONE TORX 5X20

2

TB-5*20

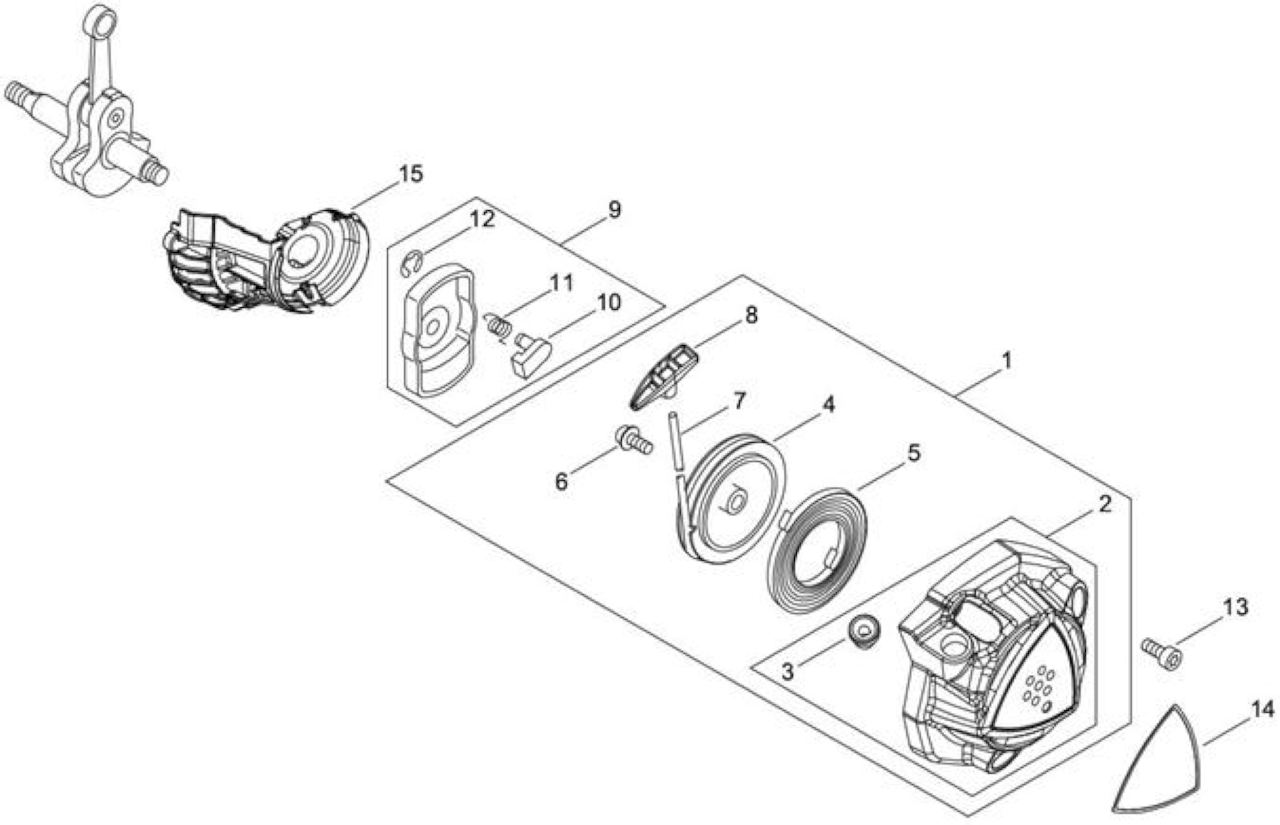

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA051003310

AVVIAMENTO COMPLETO

1



2

ECRP022048990

COPERCHIO AVVIAMENTO

1



3

ECRP022045770

GUIDA FUNE

1



4

ECRP022049000

PULEGGIA AVVIAMENTO

1



5

ECRP022019680

MOLLA AVVIAMENTO

1



6

ECR17723644330

VITE

1



7

ECRP022049010



1



8

ECRP022036700

IMPUGNATURA AVVIAMENTO

1



9

ECR17720240630

*VEDI ECRA052000030 *

1



10

ECRA514000120

*VEDI ECRP022003120 *

1



11

ECR17723440630

MOLLA DI RITORNO

1



12

ECRP022002100

*VEDI SKRP022002100 *

1

4

13

ECRV805000150

BULLONE TORX 5

3

TB-5*16

14

ECRX562000800

ETICHETTA

1



15

ECRA127000510

PARAPOLVERE

1

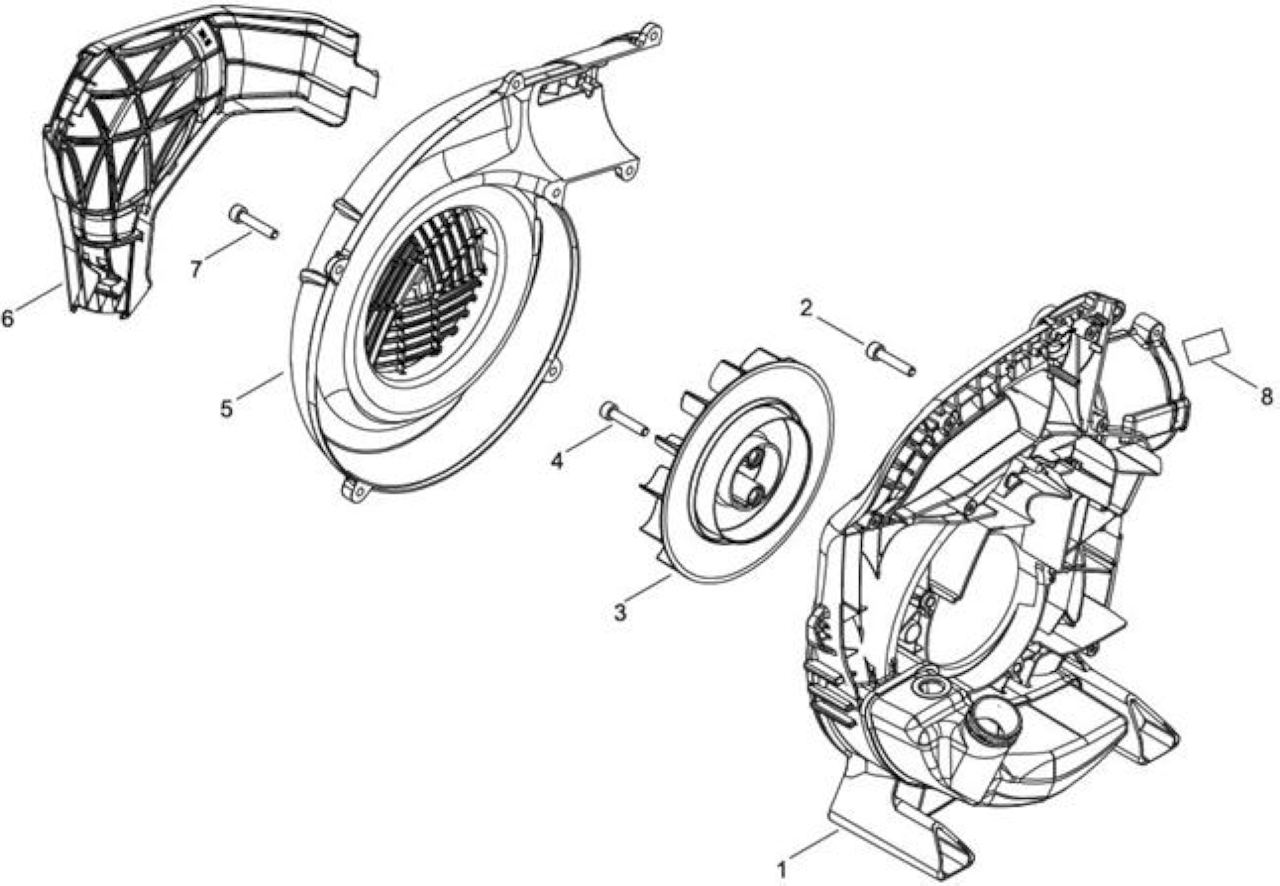

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRE103001501

CARTER VENTOLA

1

E-SIDE W/TANK

2

ECRV805000150

BULLONE TORX 5

4

TB-5*16

3

ECRE100000290

*VEDI ECRE100000310 *

1



4

ECRV806000010

BOLT, TORX 6

2

TB-6*20

5

ECRE103001510

CARTER VENTOLA SX

1

SHINDAIWA

6

ECRE104000270

GRIGLIA

1



7

ECRV805000010

BULLONE TORX 5

7

TT-5*20

8

ECRX505009970

ETICHETTA

1

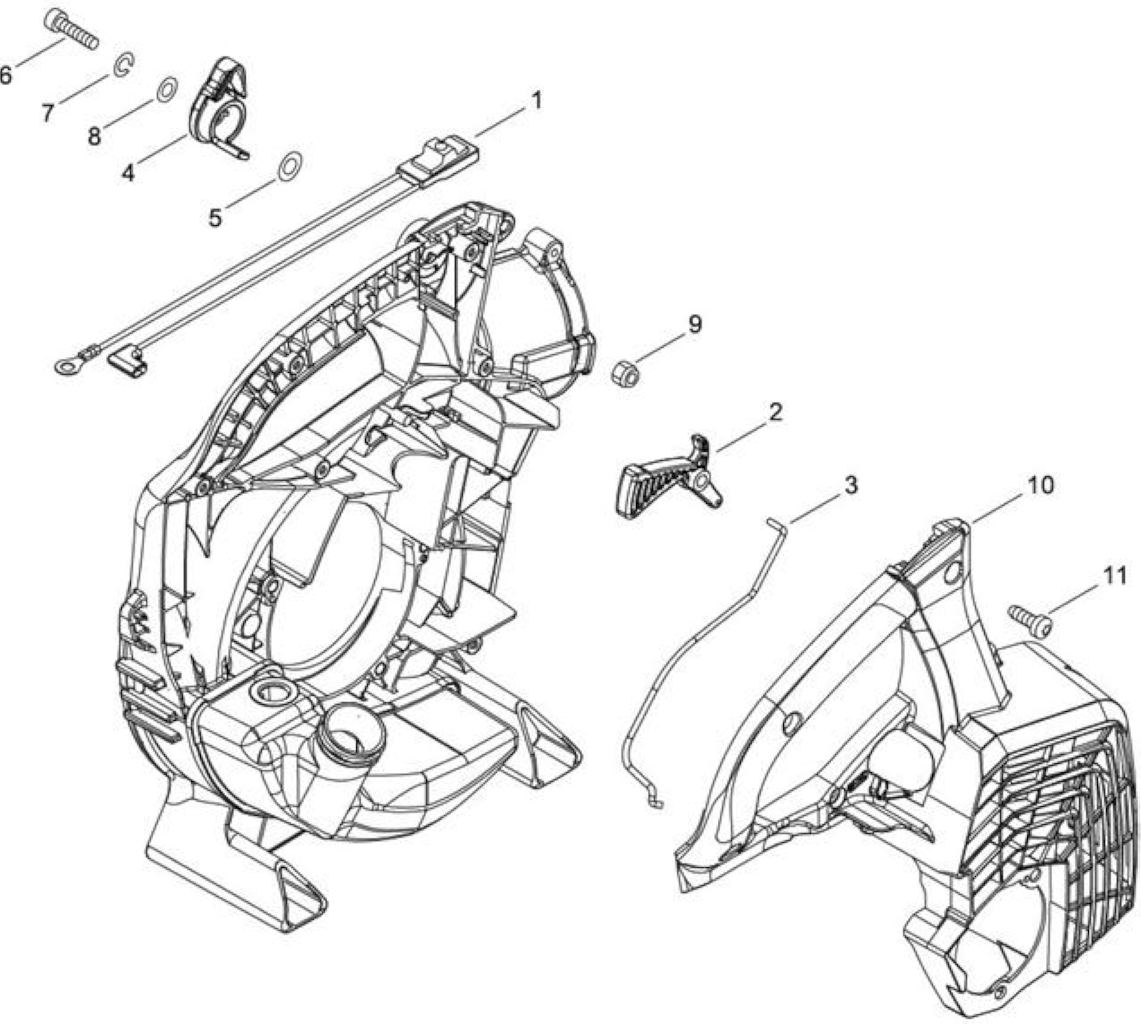

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100003830

INTERRUTTORE

1



2

ECRC450000721

LEVA ACCELERATORE

1



3

ECRC454000580

ASTINA ACCELERATORE

1



4

ECRC453000300

LEVA ACCELERATORE

1



5

ECR90060300005

RONDELLA PIANA M5

1

5.5*12*0.8

6

ECRV805000220

BULLONE TORX 5 -NERO-

1

TB-5*25

7

ECR90060500005

RONDELLA APERTA M5

1

5

8

ECR90060200005

RONDELLA

1

5.3*10*1

9

ECR90056250005

*VEDI ECR90056000005 *

1

5

10

ECRA190001631

CARTER MOTORE

1



11

ECRV805000010

BULLONE TORX 5

6

TT-5*20

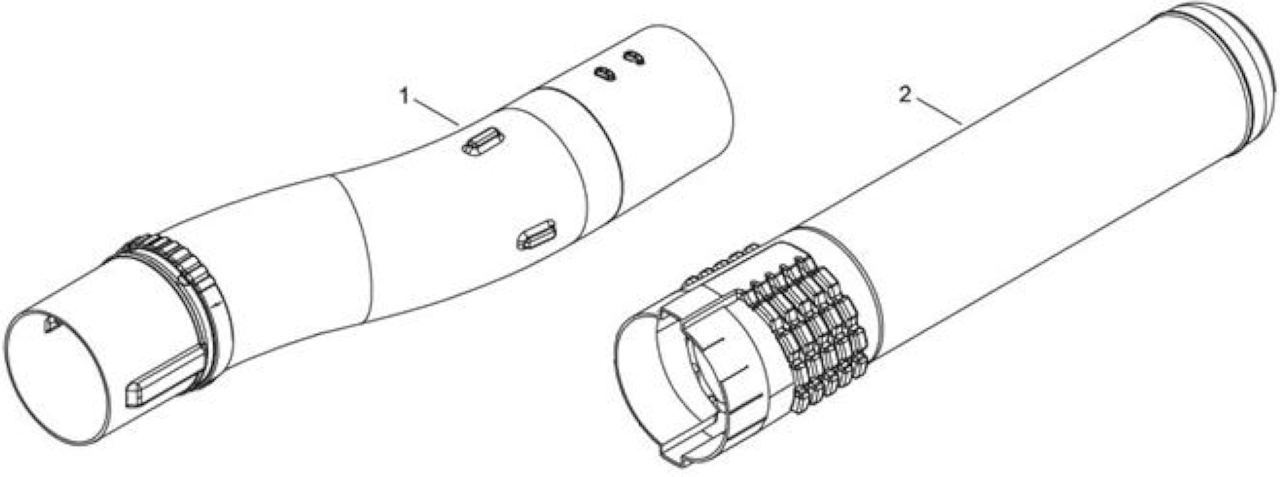

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECRE165000880    TUBO FINALE PLASTICA             1

PB2520/EB252
