Motore,carter Basamento Bobina, volano

Informazioni tecniche
CILINDRATA	25,4
POTENZA	0,68 (0,92)
VOLUME ARIA	510
VELOCITà ARIA	65
SERBATOIO MIX	470
PESO	4

Filtro aria, porta filtro, collettore

Carburatore Serbatoio Avviamento Marmitta

Ventola, carter ventola Interruttori

Tubi

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011000590	ALBERO MOTORE COMPL.	1
2	ECRA130001020	CILINDRO X PB250/ES250	1
3	ECRV100000190	GUARNIZIONE CILINDRO	1
4	ECR90016205025	BULLONE BRUGOLA 5X25	4	5*25 W,SW
5	ECRP021017410	KIT PISTONE X PB250/ES250	1
6	ECRA101000140	FASCIA ELASTICA	1
7	ECRV606000000	SPINOTTO PISTONE	1	5*8*28
8	ECR10001504630	FERMO SPINOTTO	2
9	ECR10001411520	DISTANZIALE SPINOTTO	2
10	ECRA160001260	COPERCHIO CILINDRO	1
11	ECRV805000120	BULLONE TORX 5	2	TORX 5
12	ECRP021049710	*VEDI ECRP021049711 *	1
13	ECRV805000010	BULLONE TORX 5	6	TORX 5
14	ECRX505002310	ETICHETTA	1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021008231	CARTER MOTORE	1
2	ECR9403536201	CUSCINETTO BB6201/C3	1	6201X3JR2C3
3	ECR90033040080	COPPIGLIA 4X08	2	F 4*8
4	ECR9403536201	CUSCINETTO BB6201/C3	1	6201X3JR2C3
5	ECR10021242031	PARAOLIO	2	ISCD 12*22*4.5
6	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
7	ECR90016205028	BULLONE BRUGOLA 5X28	3	H.S. 5*28
8	ECRV150002400	PIASTRINA	1
9	ECRV805000120	BULLONE TORX 5	1	TORX 5

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409001250	VOLANO	1	ID:R10024(C1330)
2	ECRA411000500	*VEDI ECRA411000501 *	1
3	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
4	ECRV804000070	BULLONE	2	TB-4*20 12.9
5	ECRE101000122	RACCORDO VENTOLA *T.I.11-461	1
6	ECRV485001210	CAVO MASSA	1	L:210
7	ECRV485001220	CAVO MASSA	1	L:85
8	ECRA425000000	SPARKPLUG	1	BPMR8Y
9	ECR15901203433	CAPPUCCIO CANDELA	1
10	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
11	ECR15611004920	GUIDA IN GOMMA	1
12	ECR15211505530	GUIDA GOMMA	1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA200000370	ISOLATORE	1
2	ECRV103000540	GUARNIZIONE ISOL-CARBURATORE	1
3	ECRV805000220	BULLONE TORX 5 -NERO-	2	TB-5*25 12.9
4	ECRA021001882	CARBURATORE WTA-33	1	WTA-33
5	ECRV103000550	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRP021049730	*VEDI ECRP021034600 *	1
7	ECR12901152730	PIASTRINA	1
8	ECRV805000100	BOLT, TORX 5	2
9	ECRA226001410	FILTRO ARIA	1	TB-5*65 10.9
10	ECR13031305863	COP. FILTRO ARIA (NERO) *T.I.99-710	1
11	ECR21041752730	GALLETTO FILTRO ARIA	1	5*20
12	ECR89033252730	ETICHETTA	1

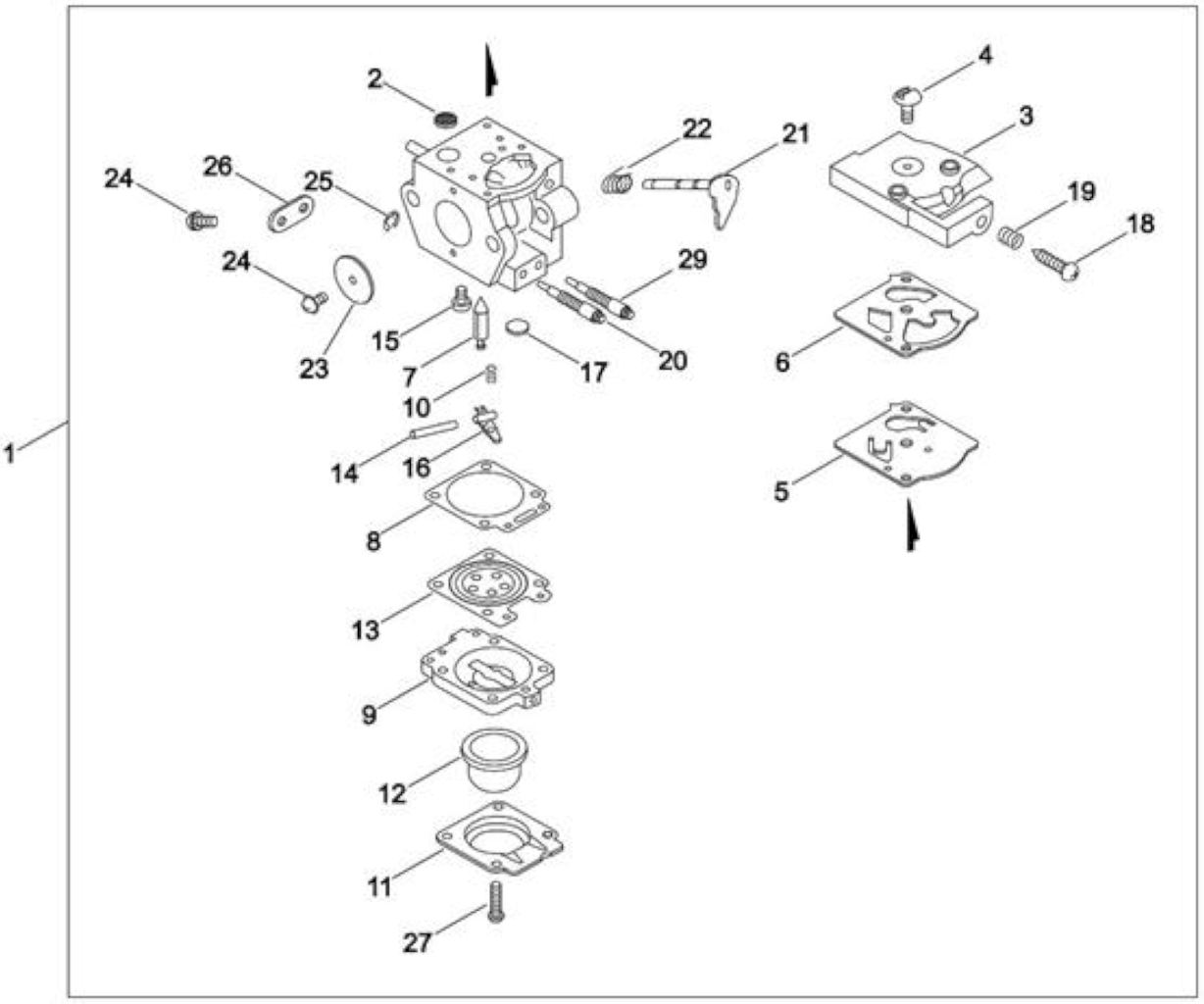

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021001882	CARBURATORE WTA-33	1	WTA-33
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003004880	COPERCHIO MEMBRANA POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12311215030	MEMBRANA POMPANTE	1
6	ECR12312515030	GUARNIZIONE MEMBRANA	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECRP003003840	GUARNIZIONE MEMBRANA	1
9	ECRP003003850	CORPO MEMBRANA POMPANTE	1
10	ECRP003003860	MOLLA	1
11	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
12	ECR12318140630	PRIMER	1
13	ECRP003001850	MEMBRANA CON DISCO	1
14	ECR12313803930	SPINOTTO	1
15	ECR12313903930	VITE BILANCIERE	1
16	ECR12312303930	BILANCIERE	1
17	ECR12314610631	PASTIGLIA CARBURATORE	1
18	ECRP003001400	SCREW, IDLE ADJUST	1
19	ECR12313304260	MOLLA REGISTRO MINIMO	1
20	ECRP003004010	VITE REGOLAZIONE	1
21	ECRP003003880	ALBERINO ACCELLERATORE	1
22	ECRP003003890	MOLLA CARBURATORE	1
23	ECRP003003900	VALVOLA ACCELERATORE	1
24	ECR12311438830	VITE	1
25	ECR12312715030	FERMO ALBERINO	1
26	ECRP003003910	LEVA ACCELERATORE	1
27	ECR12314402960	VITE COPERCHIO	1
29	ECRP003004020	VITE REGOLAZIONE	1

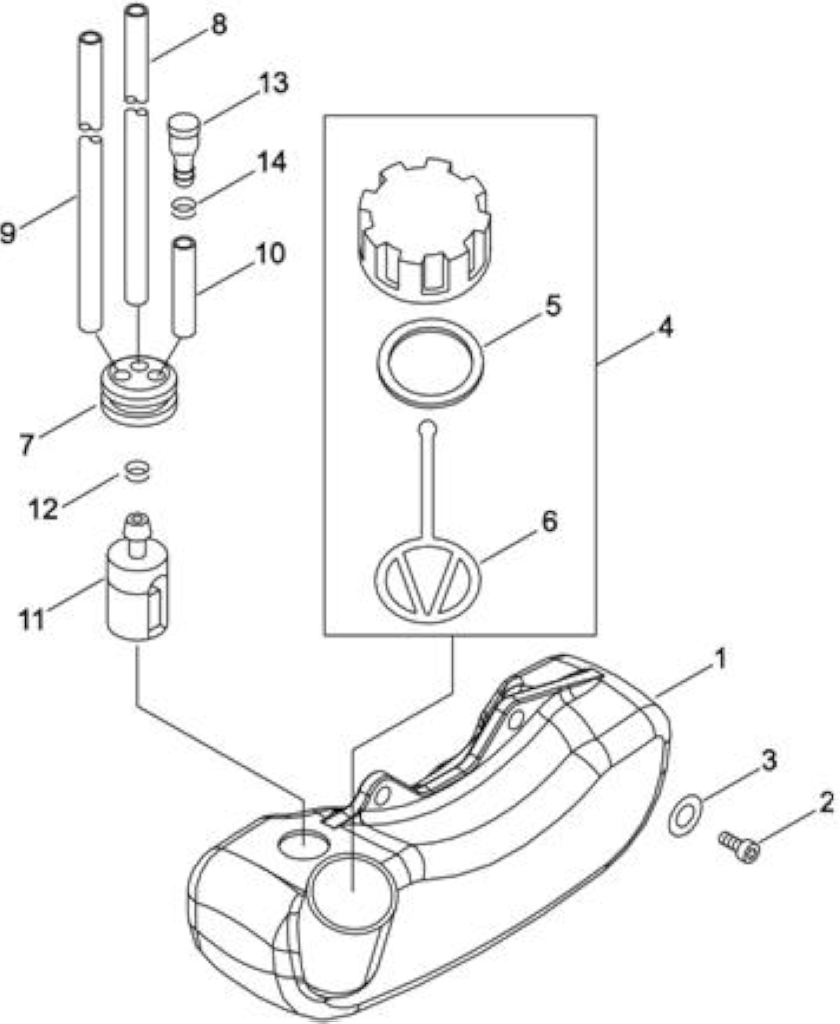

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13100520561	*VEDI ECRA350000640 *	1
2	ECRV805000150	BULLONE TORX 5	2	TB-5*16 10.9
3	ECR90060300005	RONDELLA PIANA M5	2	5.5*12*0.8
4	ECRP021013970	*VEDI ECRP021013971 *	1
5	ECR13101655830	*VEDI ECRV107000190 *	1
6	ECR13105156030	MISCELATORE	1
7	ECR13211546730	GOMMINO CARBURANTE	1
8	ECRV471002170	*VEDI ECRV471002171 *	1
9	ECR13201049730	TUBO MISCELA ESTERNO	1	3*6*85
10	ECR13201204631	TUBO MISCELA ESTERNO	1	3*5*80 NBR
11	ECRA369000480	FILTRO MISCELA	1	3*5*80 NBR
12	ECRV490001240	CLIP	1
13	ECRA356000031	VALVOLA SFIATO	1
14	ECRV490001240	CLIP	1

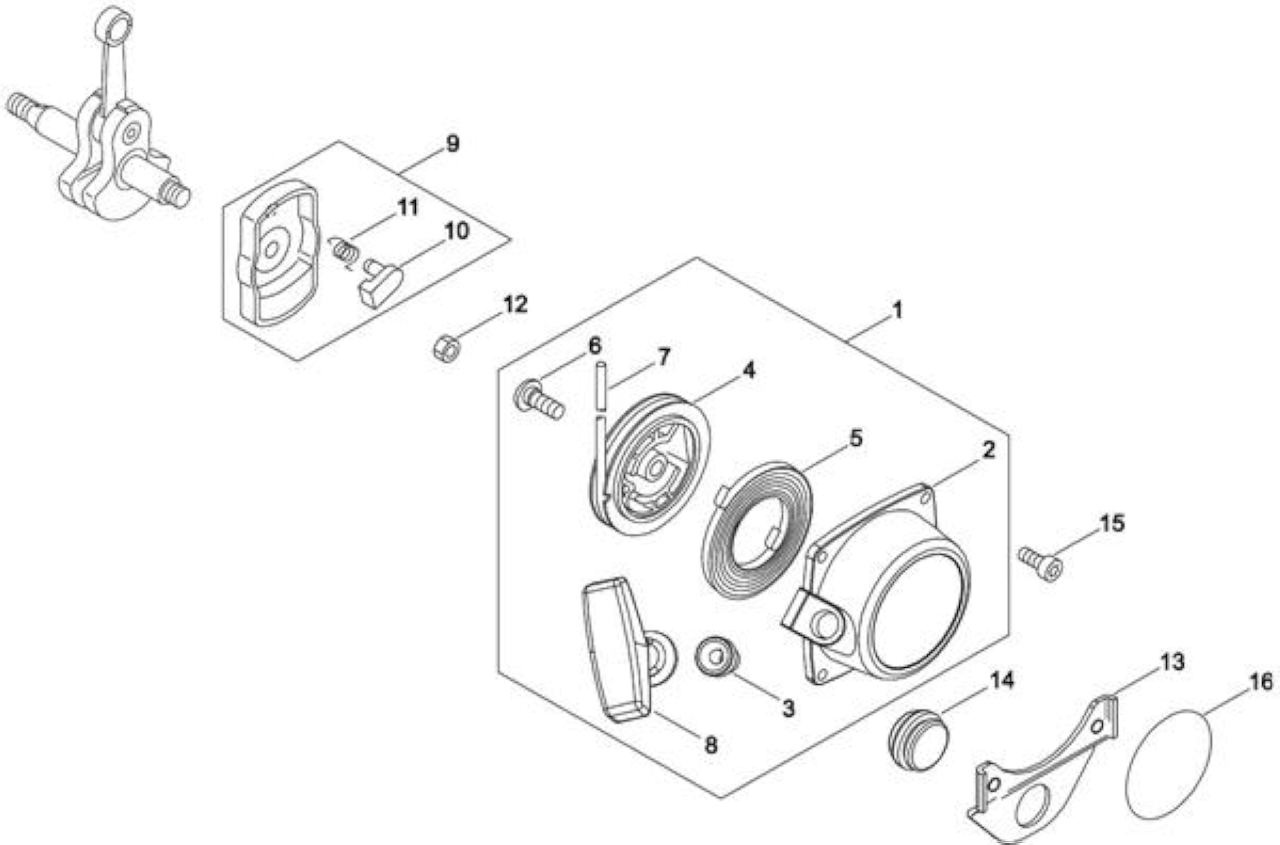

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA051000960	*VEDI ECRA051000961 *	1
2	ECRP022038130	CARTER AVVIAMENTO	1
3	ECR17722742030	*VEDI ECRP022045770 *	1
4	ECRP022019690	*VEDI ECRP022019691 *	1
5	ECRP022019680	MOLLA AVVIAMENTO	1
6	ECR17723644330	VITE	1
7	ECR17722644330	*VEDI ECR17722610120 *	1	3*1,000
8	ECR17722806530	IMPUGNATURA AVVIAMENTO	1
9	ECRA052000280	GANCIO AVV.TO COMPLETO	1
10	ECR17721844330	GANCIO AVVIAMENTO	1
11	ECR17723412220	MOLLA DI RITORNO	1
12	ECR90059500008	NUT	1
13	ECRV152002220	PIASTRA	1
14	ECRV420000910	AMMORTIZZATORE	1
15	ECRV804000060	BULLONE, TORX 4	4	TB-4*16 10.9
16	ECRX504006400		1

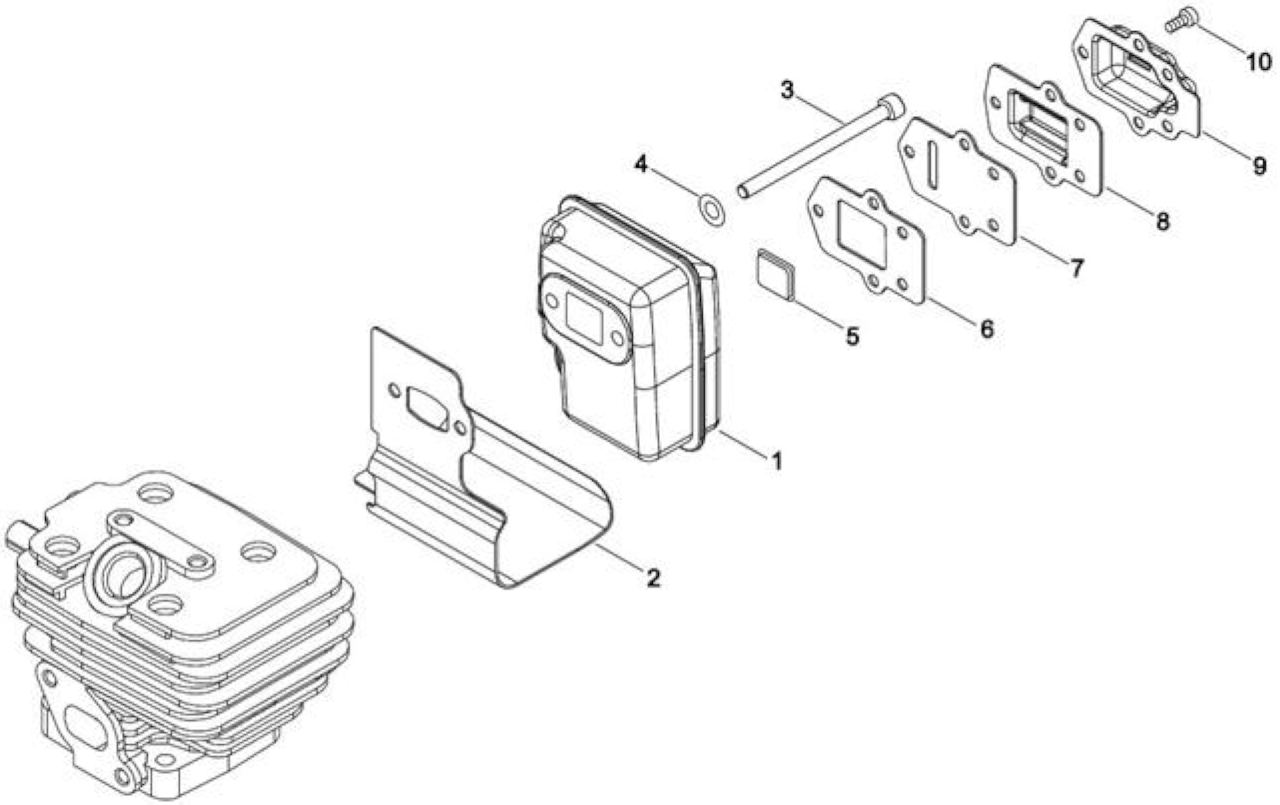

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA300001630	MARMITTA	1
2	ECRV104000960	GUARNIZIONE SCARICO	2
3	ECRV203000190	BOLT,5	2	BOLT,5
4	ECR90060300005	RONDELLA PIANA M5	2	5.5*12*0.8
5	ECRA310000070	SCHERMO MARMITTA	1	22*28*3
6	ECRV104000941	GUARNIZIONE SCARICO	1
7	ECRA313001070	GUIDA SCARICO	1
8	ECRA313000840	GUIDA SCARICO	1	20.5*3
9	ECRA313001790	GUIDA SCARICO	1
10	ECRV804000030	BULLONE 4X8	5	TB-4*8 10.9

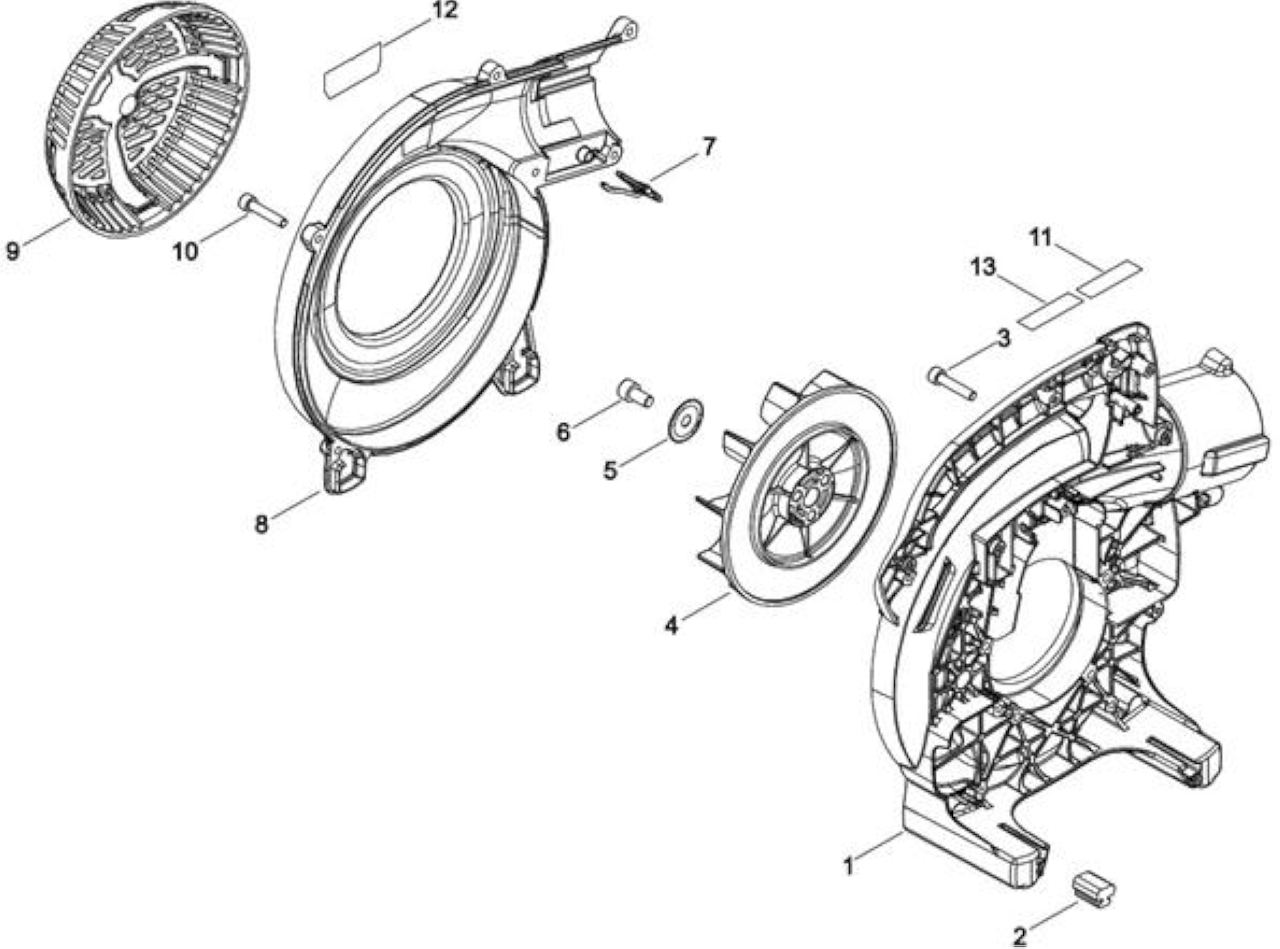

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRE103001330	CARTER VENTOLA	1
2	ECR35133520560	AMMORTIZZATORE	2
3	ECRV804000070	BULLONE	4	TB-4*20 12.9
4	ECRE100000070	VENTOLA	1
5	ECR10014319830	RONDELLA	1	8.2*31*0.8
6	ECR90010008014	BULLONE 8*14	1	8*14
7	ECRC662000050	LEVA	1
8	ECRE103001340	CARTER VENTOLA SX	1
9	ECRE104000110	GRIGLIA	1
10	ECRV805000010	BULLONE TORX 5	7	TT-5*20 DG 10.9
11	ECRX505002080	LABEL,CAUTION	1
12	ECRX504008370		1
13	ECRX505007910		1

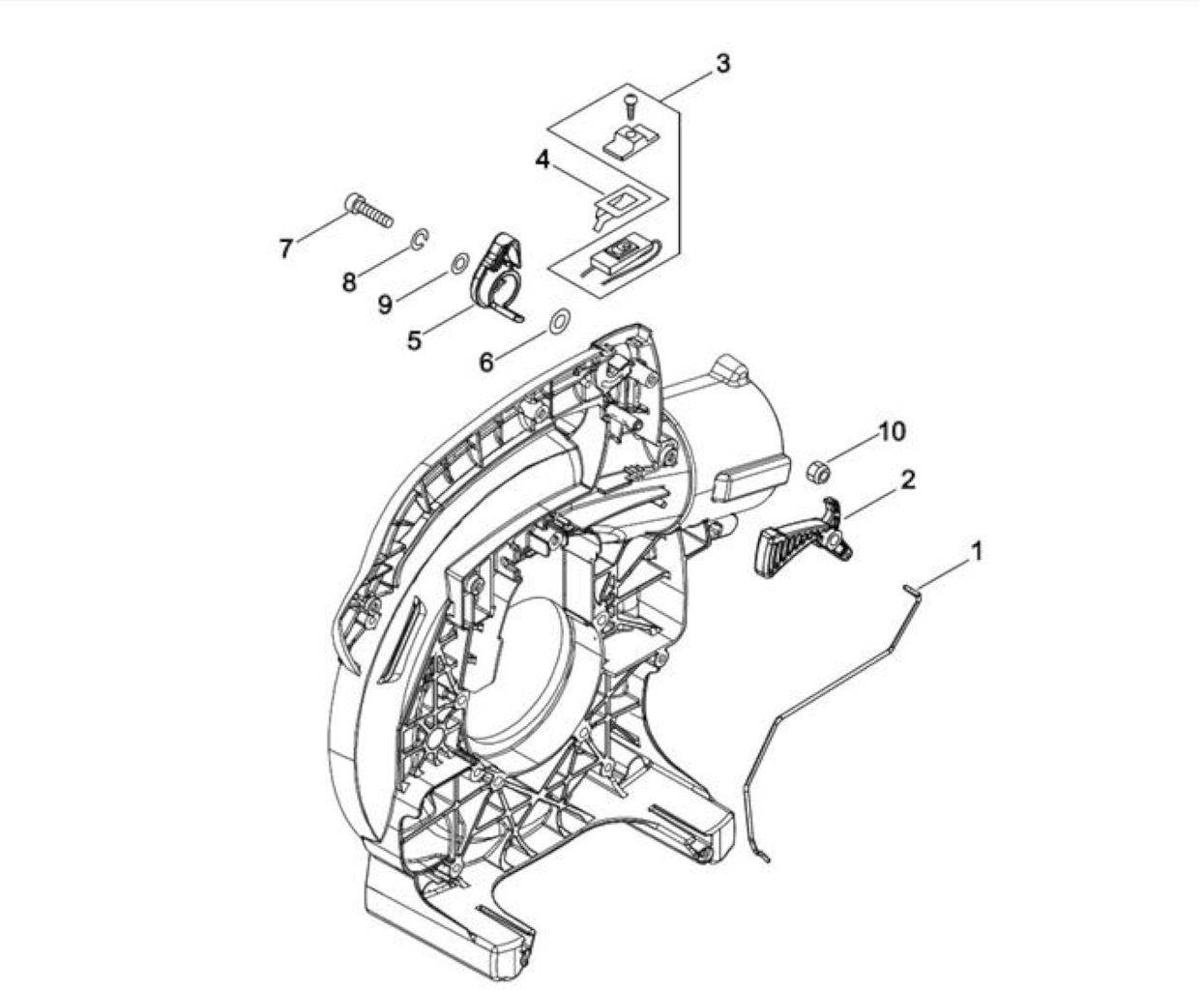

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC454000190	ASTINA ACCELERATORE	1
2	ECRC450000411	LEVA ACCELERATORE	1
3	ECRP021045250	INTERRUTTORE COMPLETO	1
4	ECRV486000150	TERMINALE CAVO	1
5	ECRC453000300	LEVA ACCELERATORE	1
6	ECR90060300005	RONDELLA PIANA M5	1	5.5*12*0.8
7	ECRV805000220	BULLONE TORX 5 -NERO-	1	TB-5*25 12.9
8	ECR90060500005	RONDELLA APERTA M5	1	5
9	ECR90060200005	RONDELLA	1	5.3*10*1
10	ECR90056250005	*VEDI ECR90056000005 *	1	5

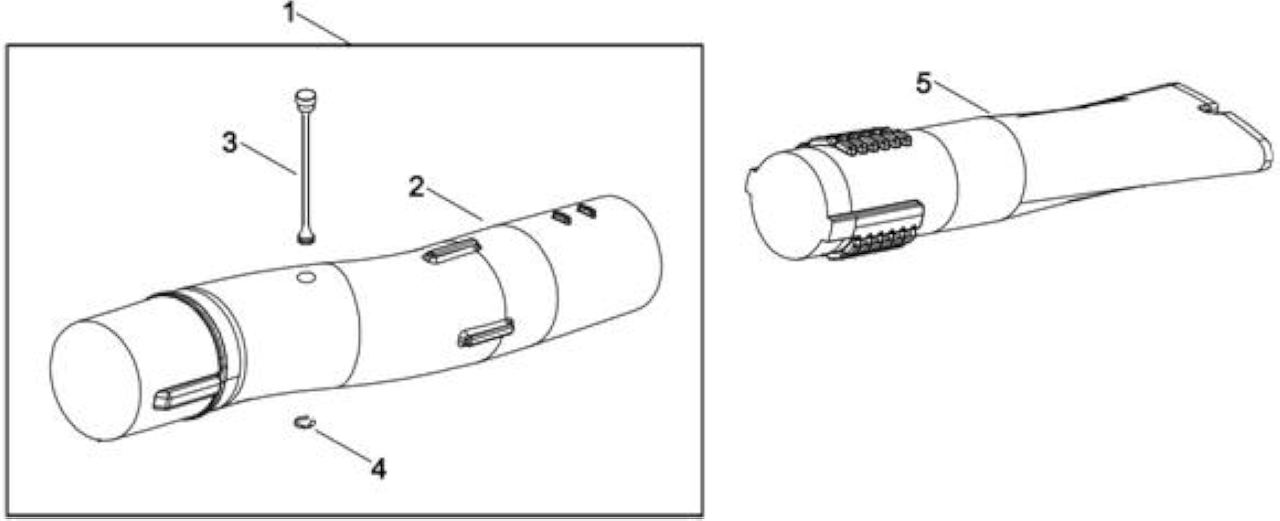

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRE165000381	*VEDI ECRE165000860 *	1
2	ECRE165000391	TUBO FINALE DPB600/EB250	1
3	ECRE178000050	PERNO	1
4	ECRV583000080	RING	1
5	ECRE165000191	TUBO IN PLASTICA PB251/PB255ES/250	1
