Cilindro Marmitta Basamento Pistone

Informazioni tecniche



CILINDRATA

21,1

POTENZA

06 (0,82)

VOLUME ARIA

600

VELOCITà ARIA

64

SERBATOIO MIX

600

PESO

3,4



Ventola, Carter Tubi

Bobina, Volano Avviamento Filtro aria Carburatore Serbatoio Impugnatura

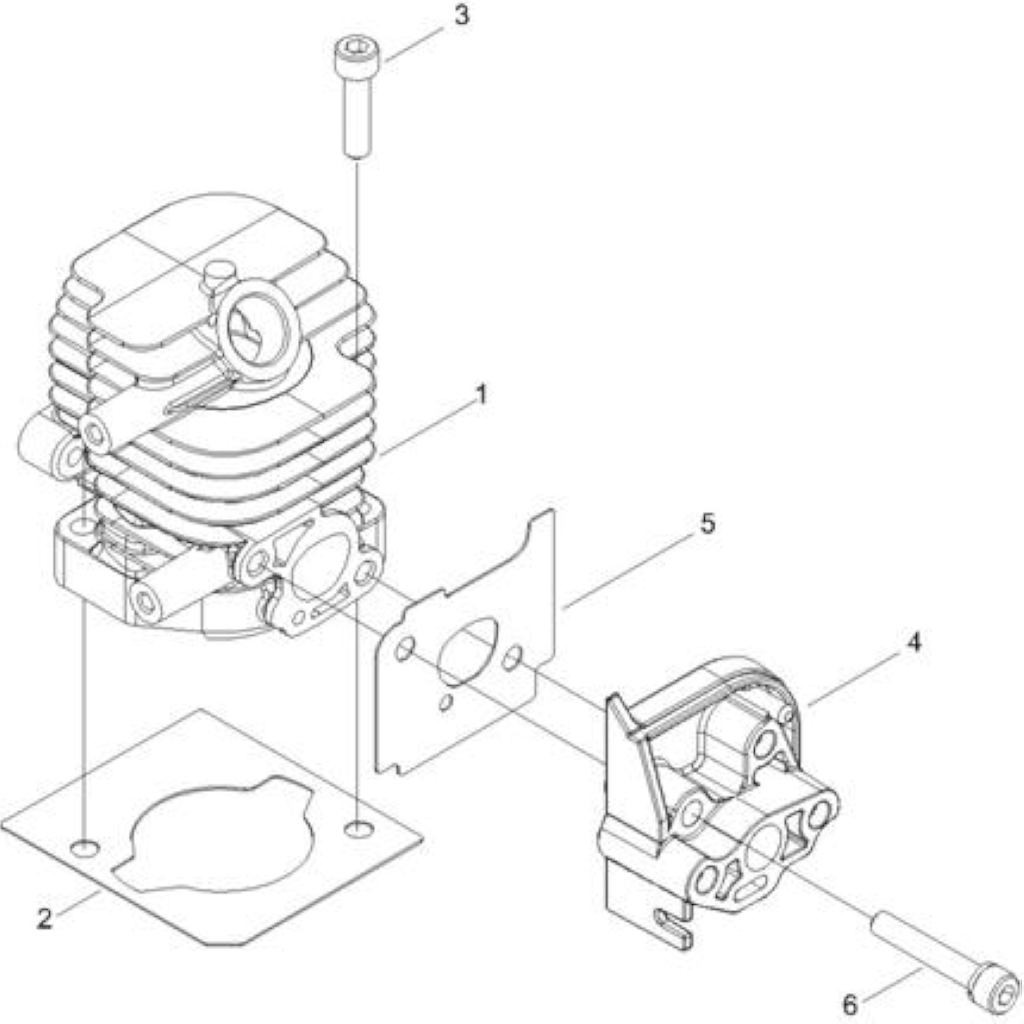

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA130002210

CILINDRO X EB221S

1

2

ECRV100000800

GUARNIZIONE CILINDRO

1

3

ECR90010505020

BULLONE BRUGOLA 5X20

2

4

ECRA200000381

*VEDI ECRA200000383 *

1

5

ECRV103001150

GUARNIZIONE

ISOL-CARBURATORE

1

6

ECRV203000581



2

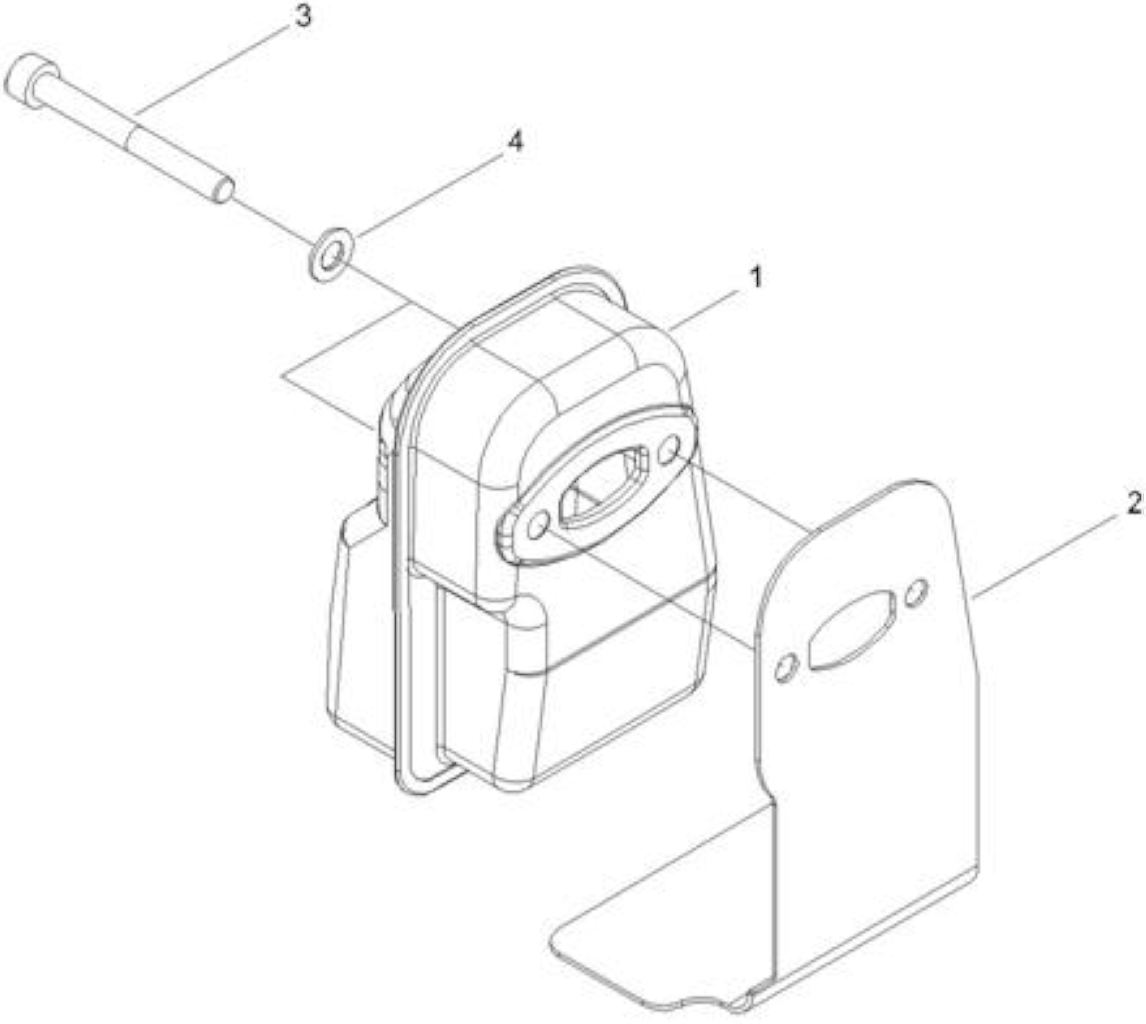

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA300000840

MARMITTA

1

2

ECRV104000970

GUARNIZIONE MARMITTA

1

3

ECR90010505045

BULLONE BRUGOLA 5X45

2

4

ECR90060000005

RONDELLA PIANA M5

2

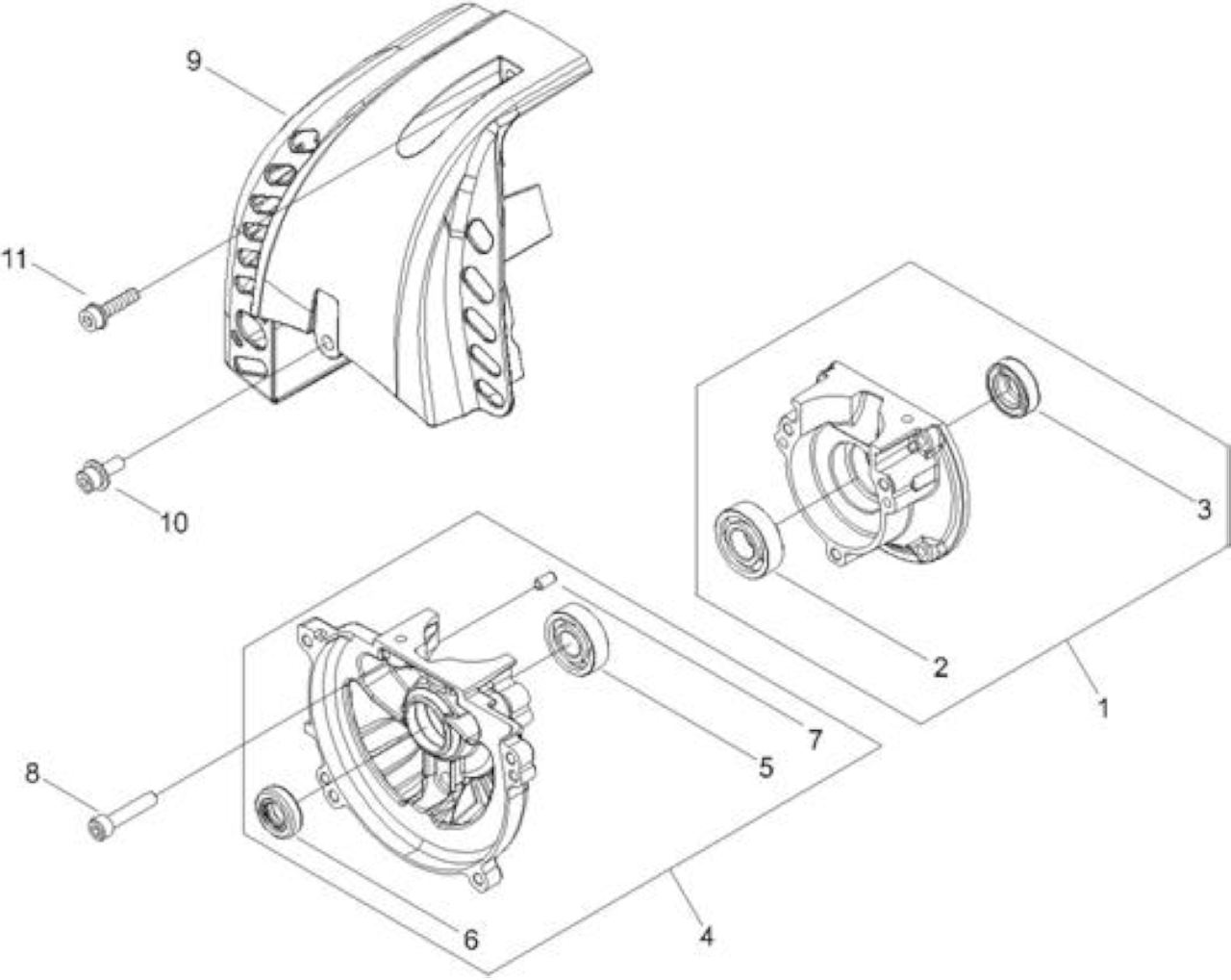

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021033820



1

2

ECRV592000310



1

3

ECRV505000080

PARAOLIO

1

4

ECRP021033830

CARTER MOTORE M-C

1

5

ECRV592000300

CUSCINETTO A SFERE

1

6

ECRV503000010

PARAOLIO

1

7

ECR90033040080

COPPIGLIA 4X08

2

8

ECR90010505025

BULLONE BRUGOLA 5X25

3

9

ECRA190000871

COPERCHIO MOTORE

1

10

ECRV203001020

BOLT,5

1

11

ECRV203000450

BOLT PC

2

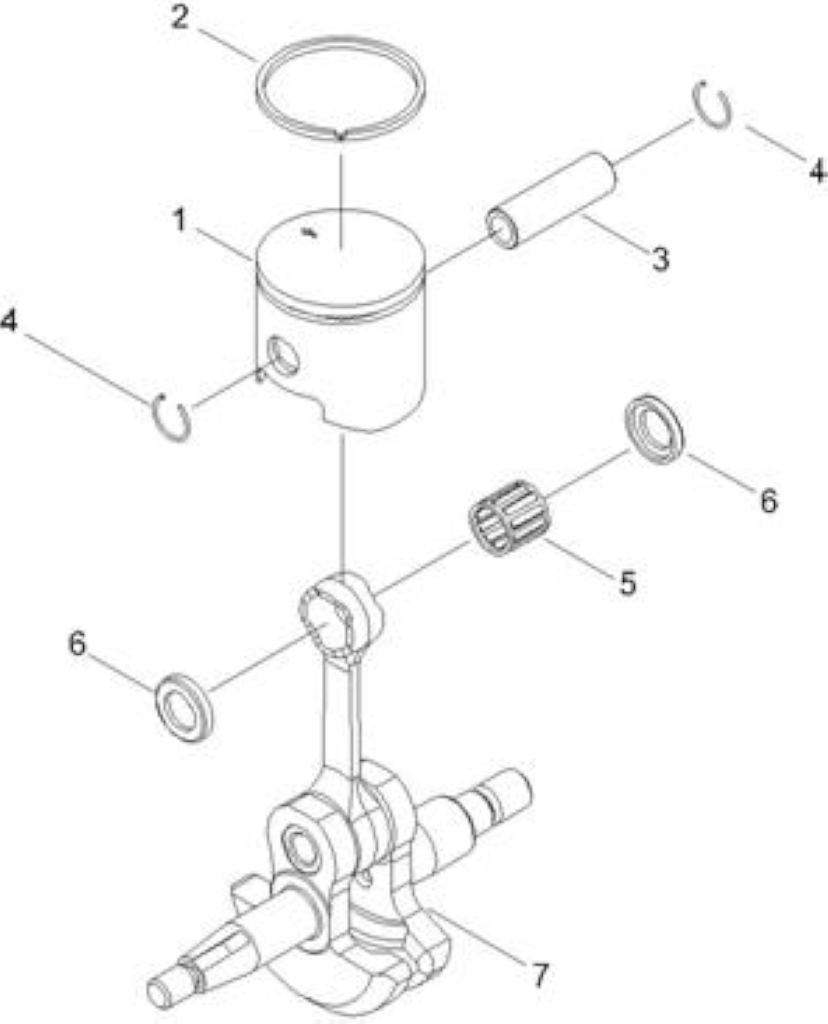

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA100000900

PISTONE X EB221S

1

2

ECRA101000230

FASCIA ELASTICA

1

3

ECRV606000040

SPINOTTO PISTONE

1

4

ECRV580000070

FERMO SPINOTTO

2

5

ECRV553000090

CUSCINETTO DI BIELLA

1

6

ECRV306000250

RONDELLA CIRCOLARE 8

2

7

ECRA011000612

ALBERO MOTORE X EB221S

1

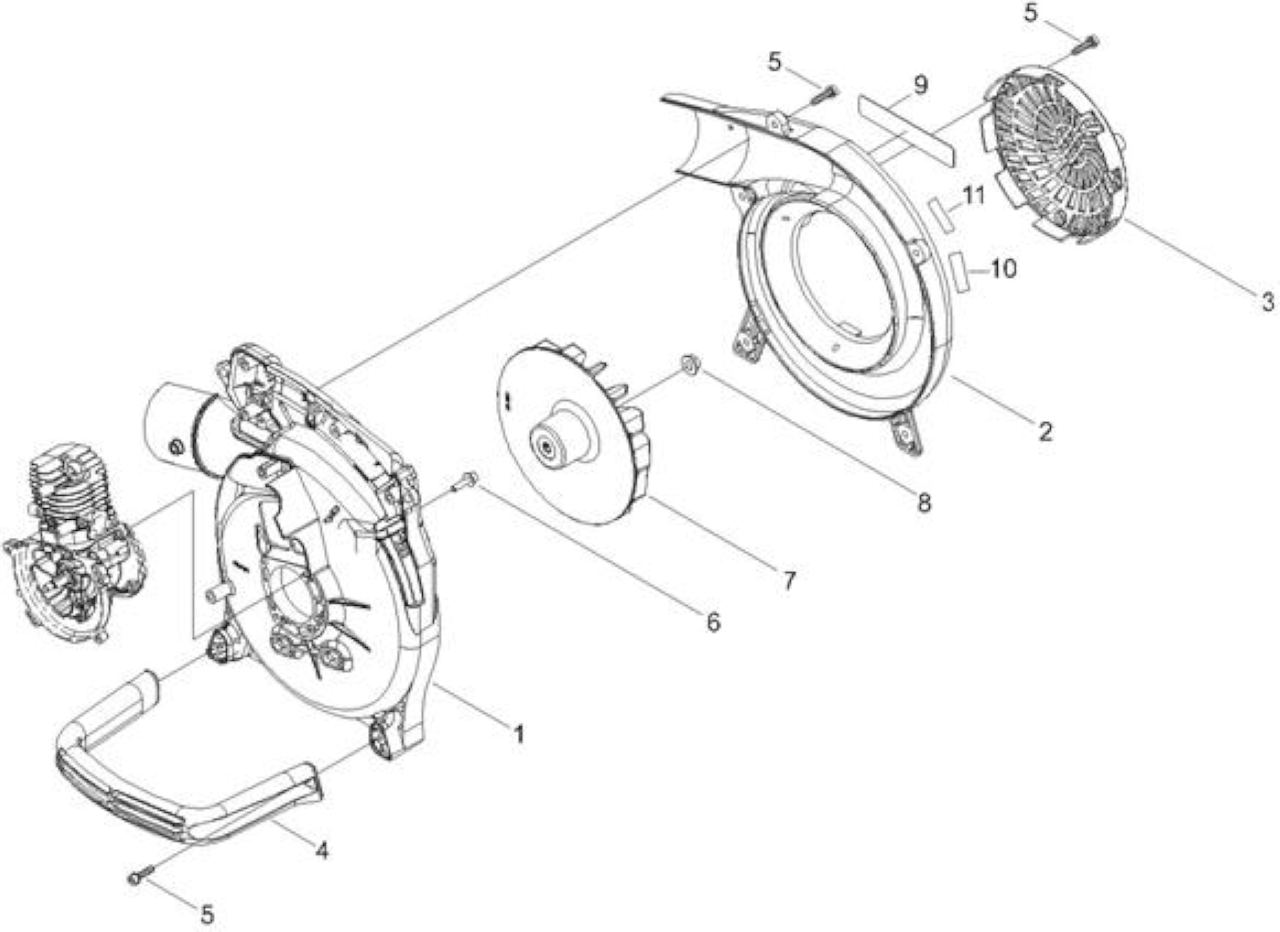

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRE103000715

CARTER VENTOLA SX

1

2

ECRE103001280

CARTER VENTOLA SX

1

3

ECRE104000120

GRIGLIA

1

4

ECRC410000610

IMPUGNATURA INFERIORE

1

5

ECRV203000450

BOLT PC

10

6

ECRV203000330



4

7

ECRE100000090

*VEDI ECRP021046460 *

1

8

ECRV265000120

*VEDI ECRP02146460 *

1

9

ECRX504008140



1

10

ECRX505002730

LABEL CAUTION

1

11

ECRX505007910



1

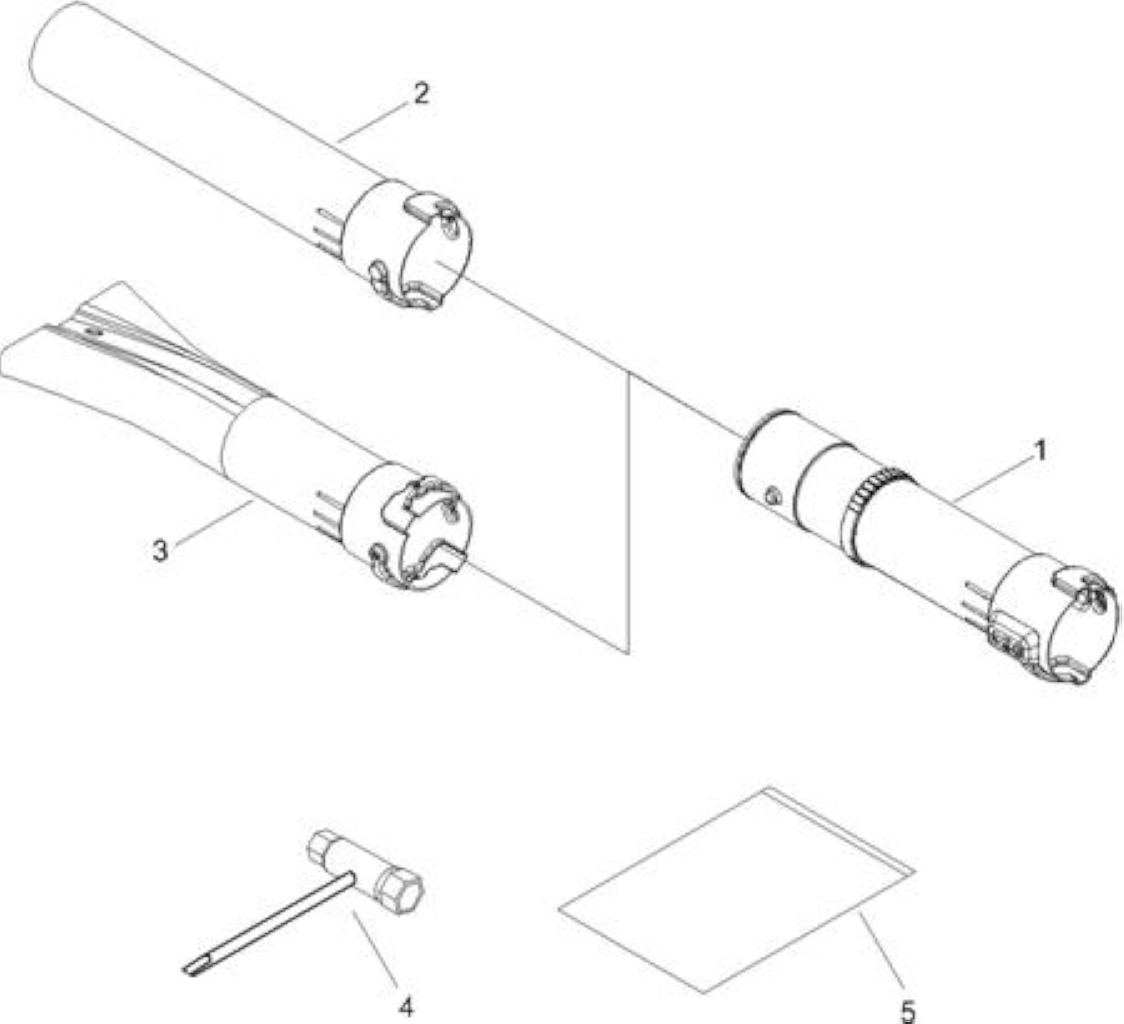

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRE165000760

TUBO FINALE EB221S

1

2

ECRE165000400

TUBO IN PLASTICA EB221S

1

3

ECRE165000410

TUBO IN PLASTICA EB221S

1

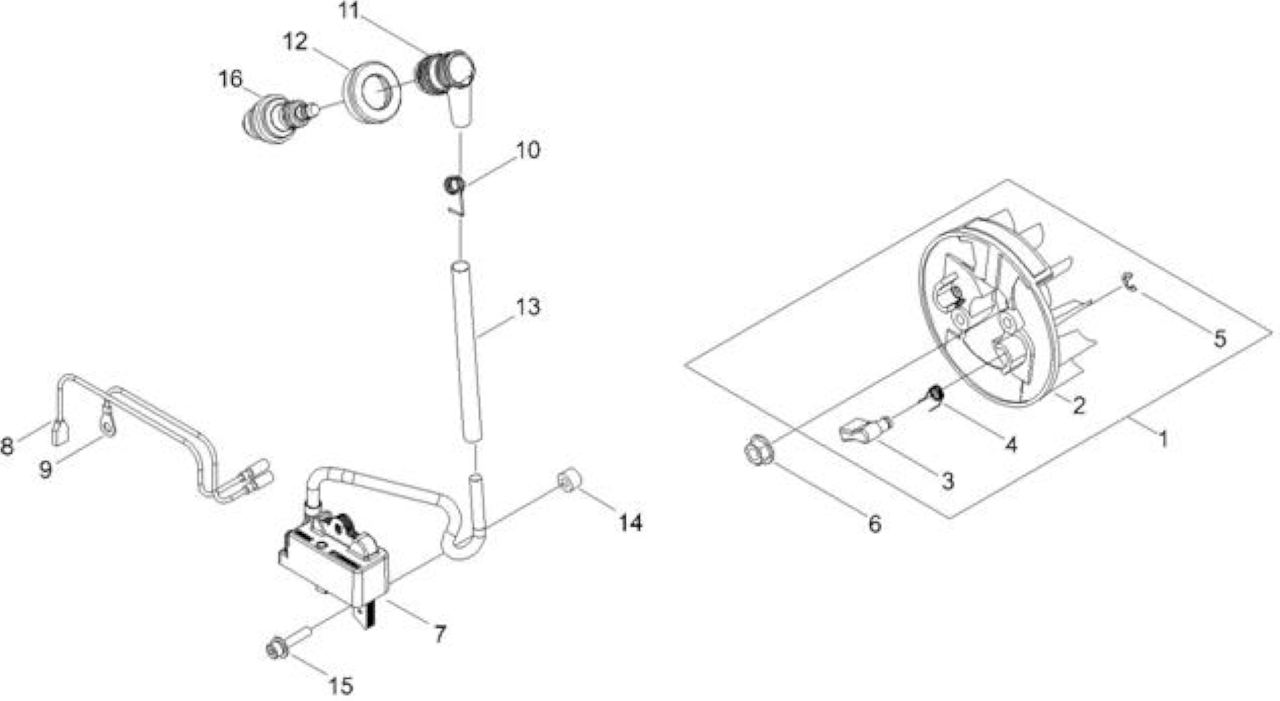

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409000690

VOLANO COMPLETO

1

2

ECRA409000700



1

3

ECRA514000090

*VEDI ECRP022006850 *

2

4

ECRV452000630

MOLLA DI TORSIONE

2

5

ECRV583000140



2

6

ECRV265000150



1

7

ECRA411001570

MODULO ACCENSIONE

1

8

ECRV485002340



1

9

ECRV485002350



1

10

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

11

ECRA427000013

CAPPUCCIO CANDELA

1

12

ECRA429000090

COPERTURA CAPPUCCIO

1

13

ECRV475006540



1

14

ECRV352000100



2

15

ECR9111304026



2

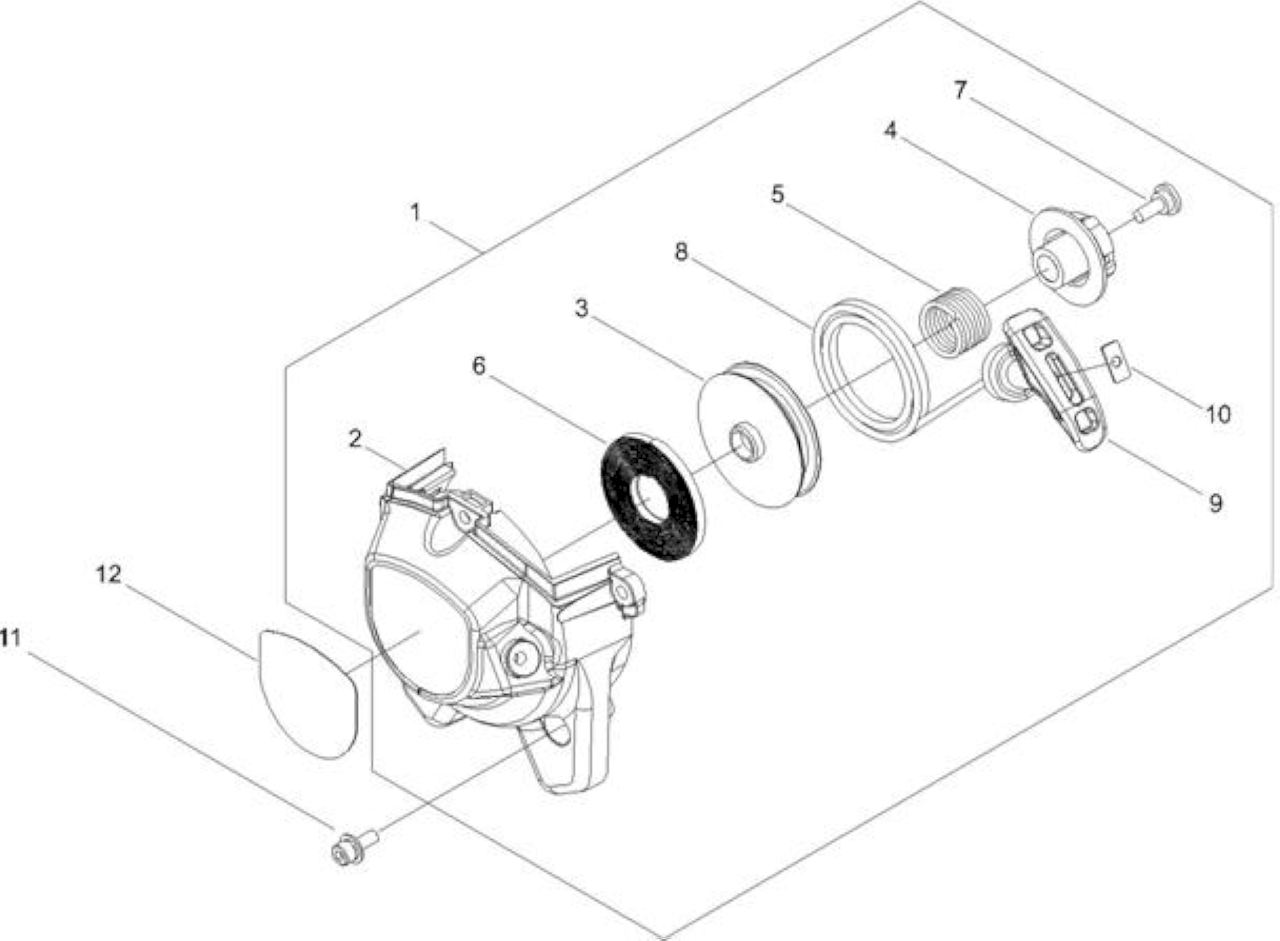

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051001470

AVVIAMENTO COMPLETO X EB221S

1

2

ECRA500000600

CARTER AVVIAMENTO X EB221S

1

3

ECRA506000320

*VEDI ECRP022034080 *

1

4

ECRC533000140

*VEDI ECRP022034090 *

1

5

ECRV452000640

* VEDI ECRV452000150 *

1

6

ECRA504000100

*VEDI ECR17722042030 *

1

7

ECRV253000310

VITE

1

9

ECRA511000140

IMPUGNATURA AVVIAMENTO

1

10

ECRA522000040

STOPPER

1

11

ECRV203001020

BOLT,5

4

12

ECRX504008130



1

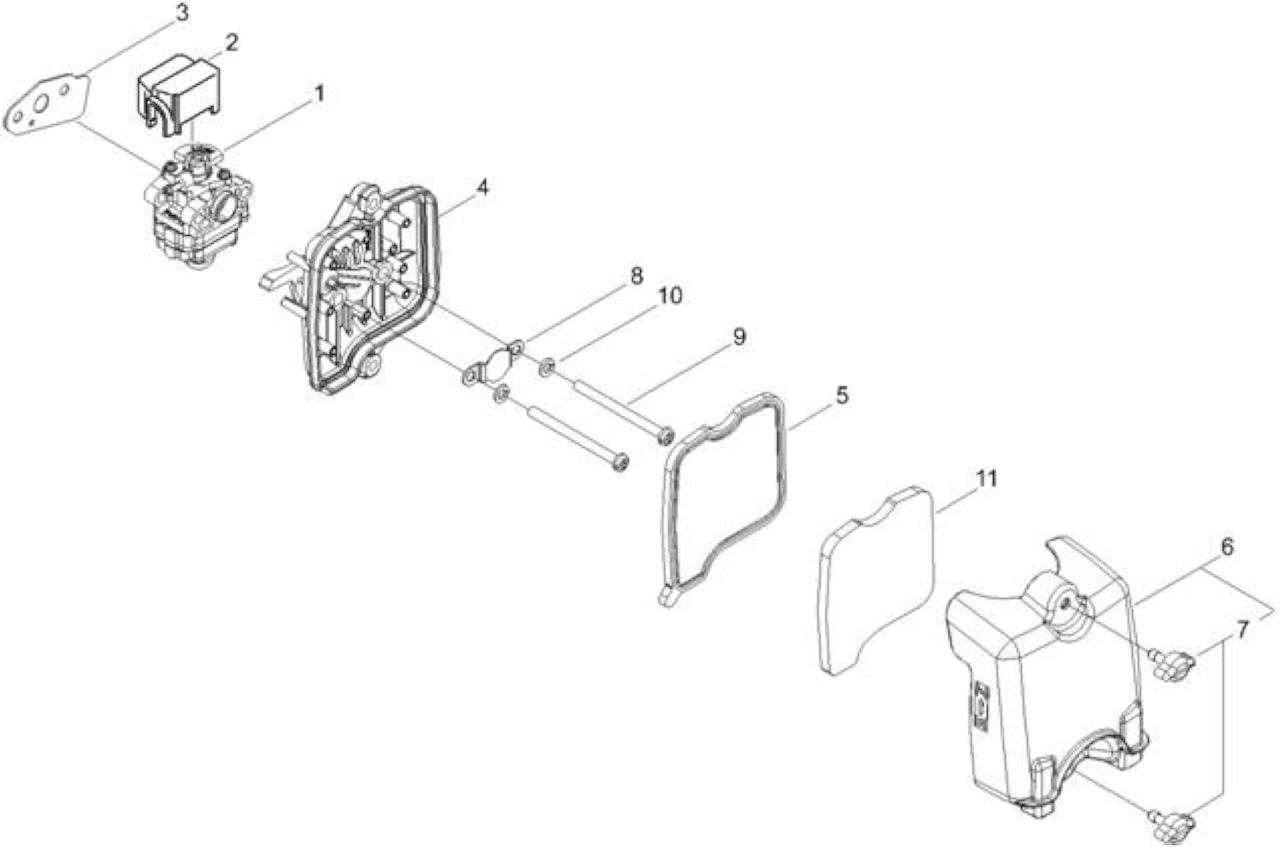

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA021004250

CARBURATORE X EB221S

1

2

ECRA127000141

PARAPOLVERE

1

3

ECRV103000690

GUARNIZIONE CARBURATORE

1

4

ECRA023000250

*VEDI ECRA023000340 *

1

5

ECRA226000690

*VEDI SKRA226000690 *

1

6

ECRP021033840

COPERCHIO FILTRO ARIA

1

7

ECRV299000570

POMELLO COPRI FILTRO ARIA

2

8

ECRA244000130



1

9

ECR9158105060

SCREW,PM

2

10

ECR90060500005

RONDELLA APERTA M5

2

11

ECRA226000700



1

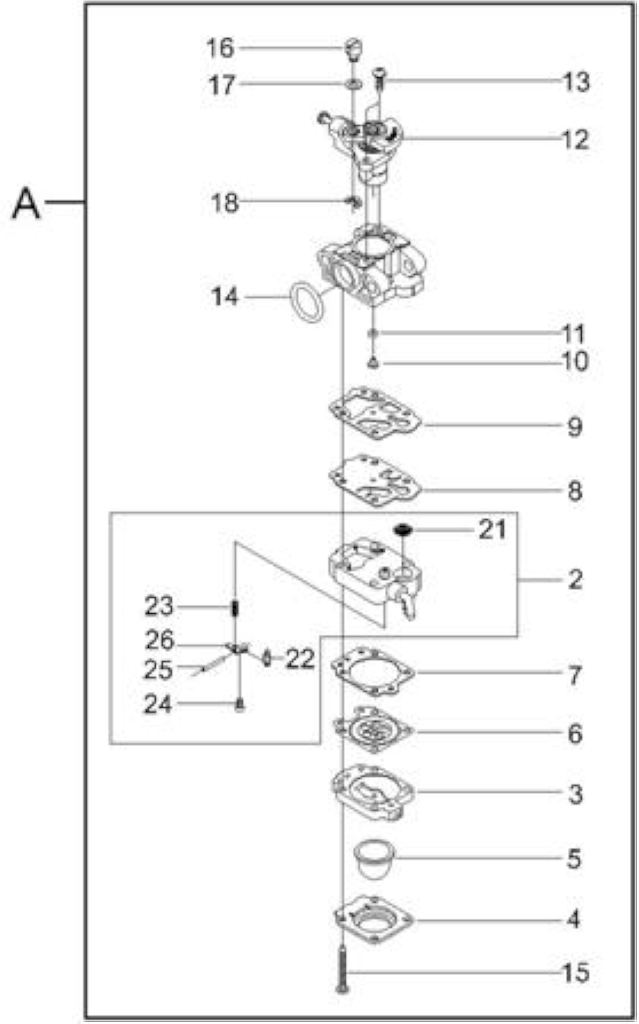

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021004250

CARBURATORE X EB221S

1



2

ECRP003003990

CORPO POMPA COMPLETO

1



21

ECR12312610631

FILTRO CARBURATORE

1



22

ECR12313719830

SPILLO CARBURATORE

1



23

ECR12312205560

MOLLA BILANCIERE

1



24

ECR12313905560

VITE BILANCIERE

1



25

ECR12313803930

SPINOTTO

1



26

ECR12312303930

BILANCIERE

1



3

ECR12318005560

BASE POMPA

1



4

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1



5

ECR12318140630

PRIMER

1



6

ECRP003001850

MEMBRANA CON DISCO

1



7

ECR12314005560

GUARNIZIONE MEMBRANA

1



8

ECR12311240630

MEMBRANA POMPANTE

1



9

ECRP003000100

GUARNIZIONE MEMBRANA

1



10

ECRP003005190



1



11

ECR12318340630

ANELLO GOMMA

1



12

ECR12311604860

VALVOLA ACCELERATOREE

1



13

ECR12311444330

VITE SUPPORTO

2



14

ECRV581000180

*VEDI ECR90072000015 *

1



15

ECR12311005560

SCREW, PUMP COVER

4



16

ECR12317245130

PERNO CARBURATORE

1



17

ECR12314954230

RONDELLA

1



18

ECR12317307930

FERMO CE

1

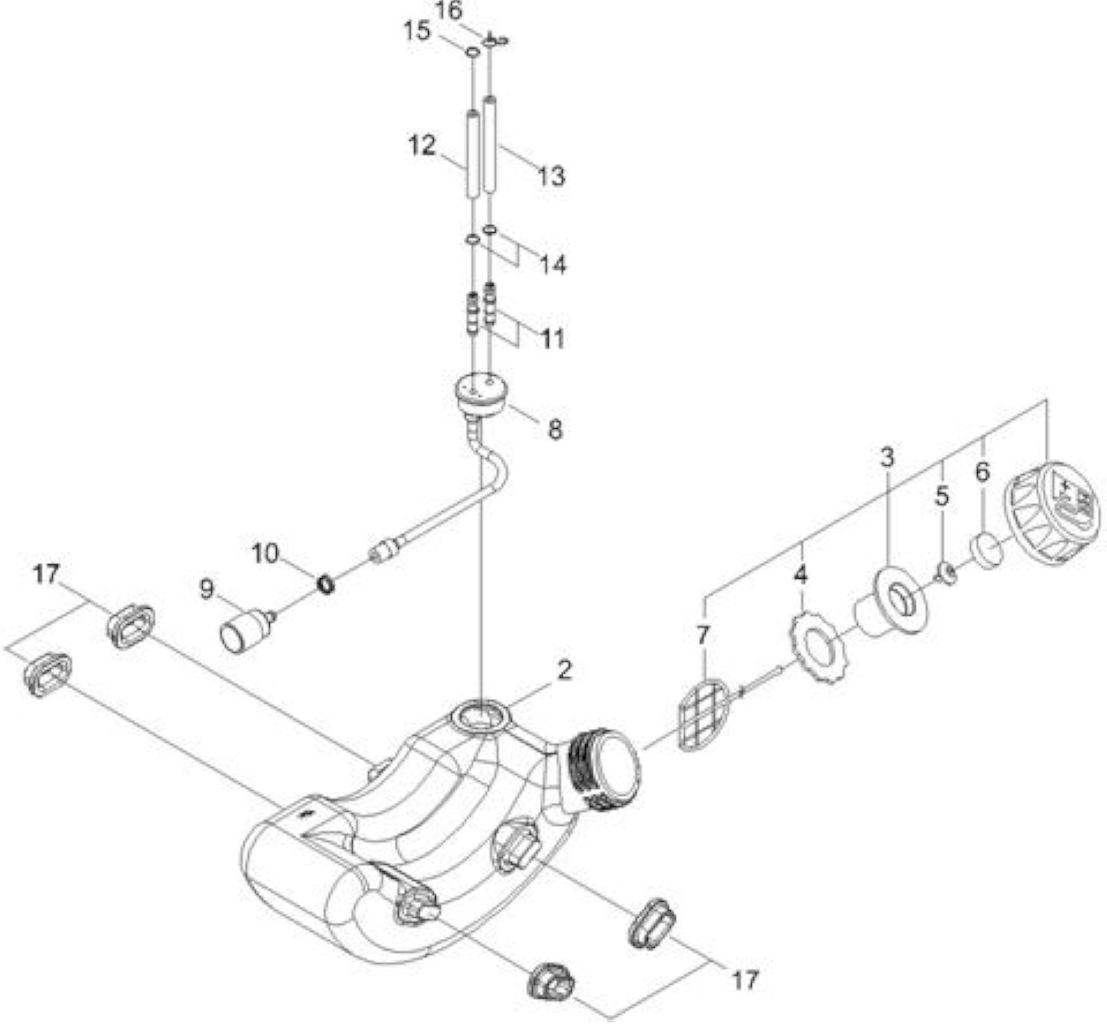

Rif.

Articolo

Descrizione

Q.tà Nota

2

ECRA350000990

SERBATOIO MISCELA

1

3

ECRA033000120

TAPPO MISCELA COMPL.

1

4

ECRV107000050

GUARNIZIONE

1

5

ECRE263000040

VALVOLA SFIATO

1

6

ECRV540000280

SEAL,CIRCULAR

1

7

ECRA365000120



1

8

ECRV470001200

TUBETTO

1

9

ECR13120519832

FILTRO PESCANTE MISCELA

*A369000460

1

10

ECRV490000610



1

11

ECRV186000210



2

12

ECRV471002990



1

13

ECRV471002520

PIPE

1

14

ECRV490000500

MORSETTO

2

15

ECRV490000500

MORSETTO

1

16

ECRV490000510

CLIP

1

17

ECRV420002220

AMMORTIZZATORE SERBATOIO

4

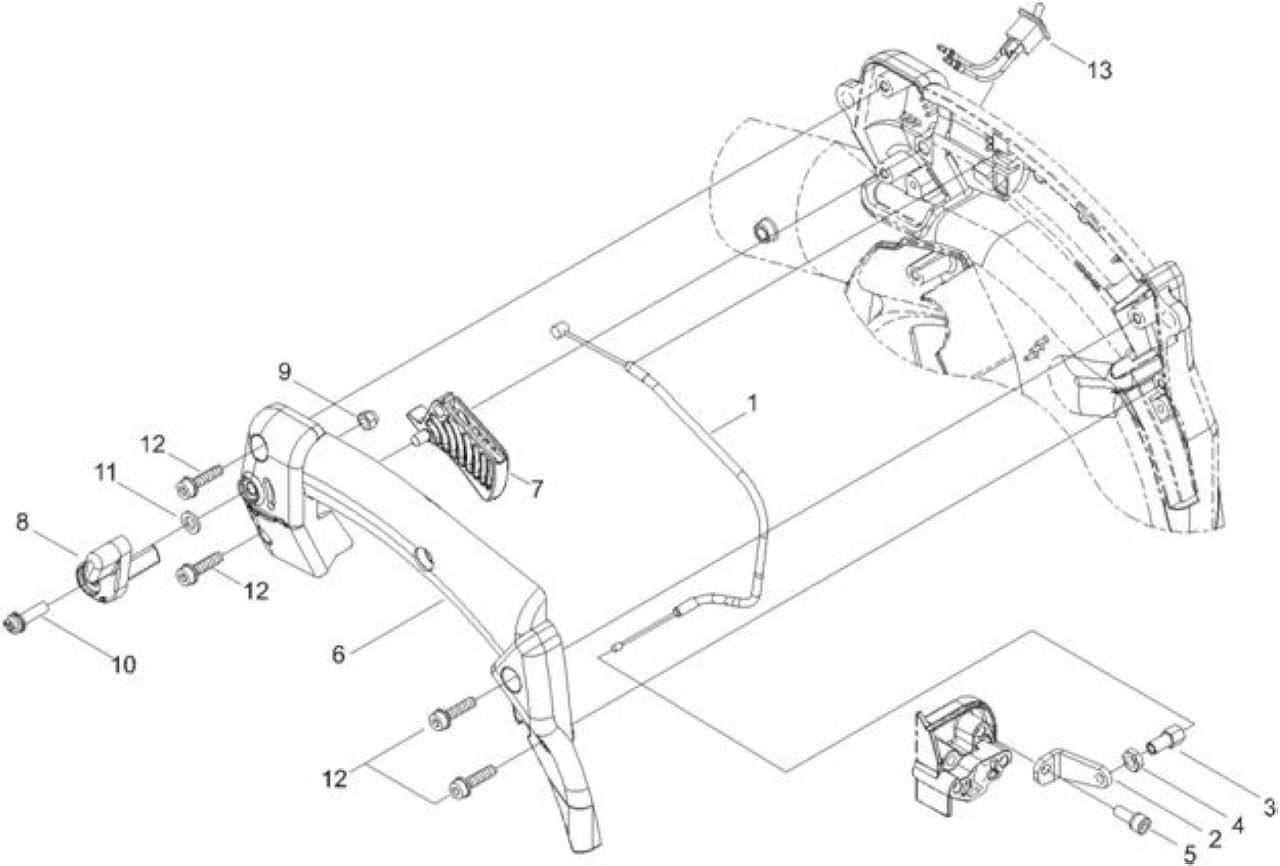

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRV430002500

CAVO ACCELLERATORE

1

2

ECRC487000190

SUPPORTO

1

3

ECRC486000010

CONNETTORE CAVO

1

4

ECR9201806000

NUT

1

5

ECRV203000340

BULLONE

1

6

ECRC400000564

SEMI IMPUGNATURA

1

7

ECRC450000431

LEVA ACCELERATORE

1

8

ECRC453000310

FERMO ACCELERATORE

1

9

ECRV263000110

NUT

1

10

ECR9156605020

SCREW-SPW

1

11

ECRV346000080

RONDELLA

1

12

ECRV203000450

BOLT PC

5

13

ECRA440002520

INTERRUTTORE

1
