Acceleratore Avviamento Basamento motore Bobina, Volano Carburatore


Carter ventola

Cilindro,Pistone, Albero motore Filtro aria, Carburatore Marmitta

Serbatoio Tubi

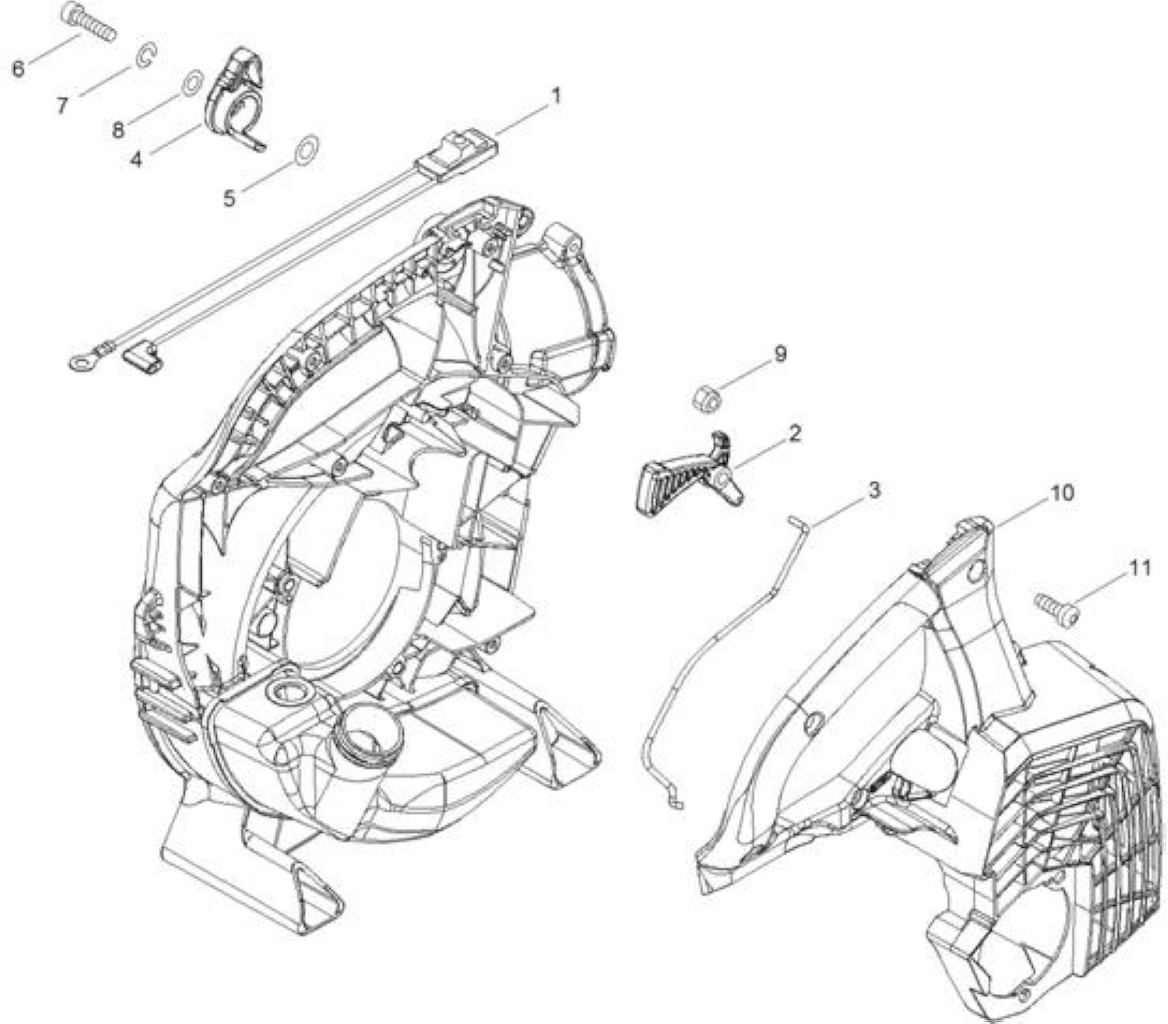

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100003830

INTERRUTTORE

1

2

ECRC450000721

LEVA ACCELERATORE

1

3

ECRC454000580

ASTINA ACCELERATORE

1

4

ECRC453000300

LEVA ACCELERATORE

1

5

ECR90060300005

RONDELLA PIANA M5

1

6

ECRV805000220

BULLONE TORX 5 -NERO-

1

7

ECR90060500005

RONDELLA APERTA M5

1

8

ECR90060200005

RONDELLA

1

9

ECR90056250005

*VEDI ECR90056000005 *

1

10

ECRA190001621

COPERCHIO MOTORE

1

11

ECRV805000010

BULLONE TORX 5

6

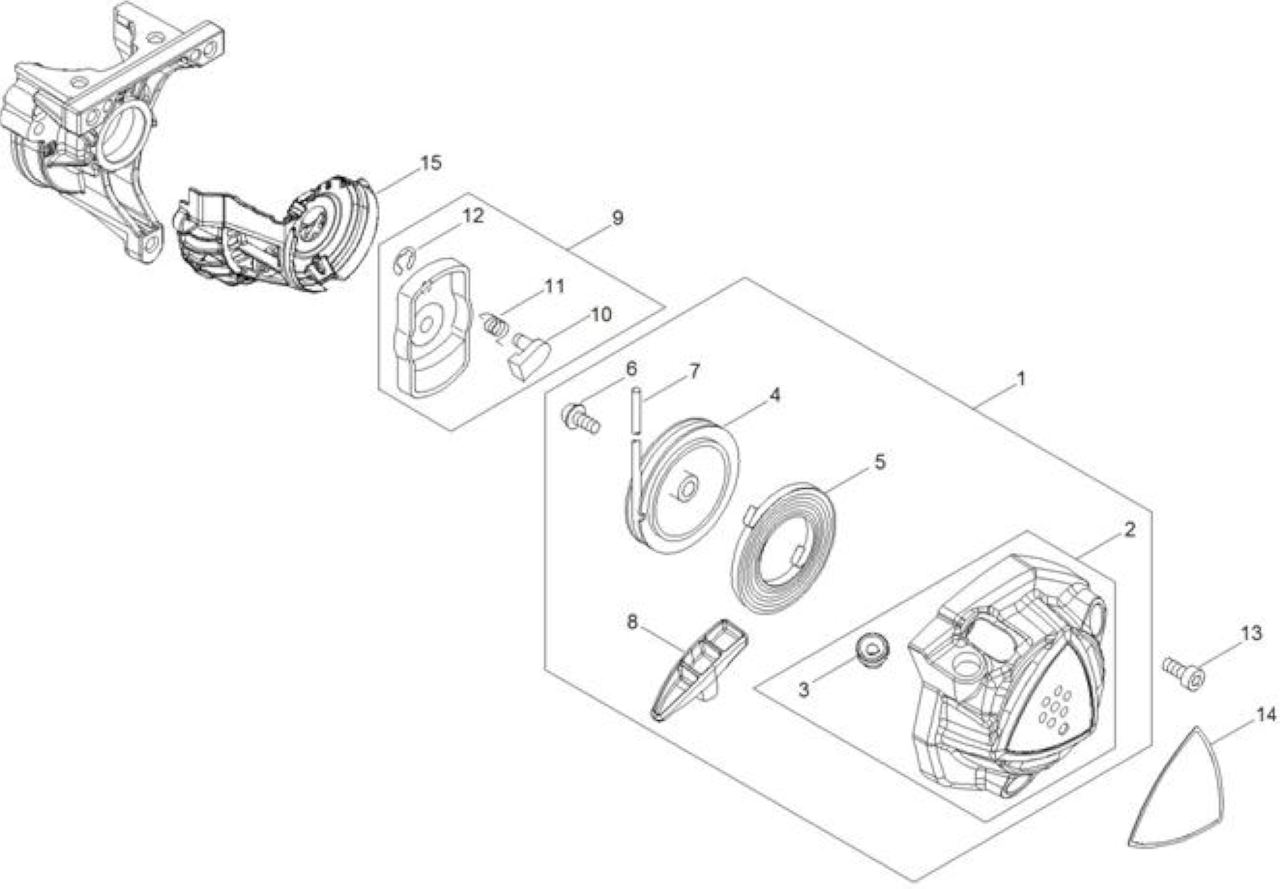

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051003310

AVVIAMENTO COMPLETO

1

2

ECRP022048990

COPERCHIO AVVIAMENTO

1

3

ECRP022045770

GUIDA FUNE

1

4

ECRP022049000

PULEGGIA AVVIAMENTO

1

5

ECRP022019680

MOLLA AVVIAMENTO

1

6

ECR17723644330

VITE

1

8

ECRP022036700

IMPUGNATURA AVVIAMENTO

1

9

ECR17720240630

*VEDI ECRA052000030 *

1

10

ECRA514000120

*VEDI ECRP022003120 *

1

11

ECR17723440630

MOLLA DI RITORNO

1

12

ECRP022002100

*VEDI SKRP022002100 *

1

13

ECRV805000150

BULLONE TORX 5

3

14

ECRX547003230

ETICHETTA

1

15

ECRA127000510

PARAPOLVERE

1

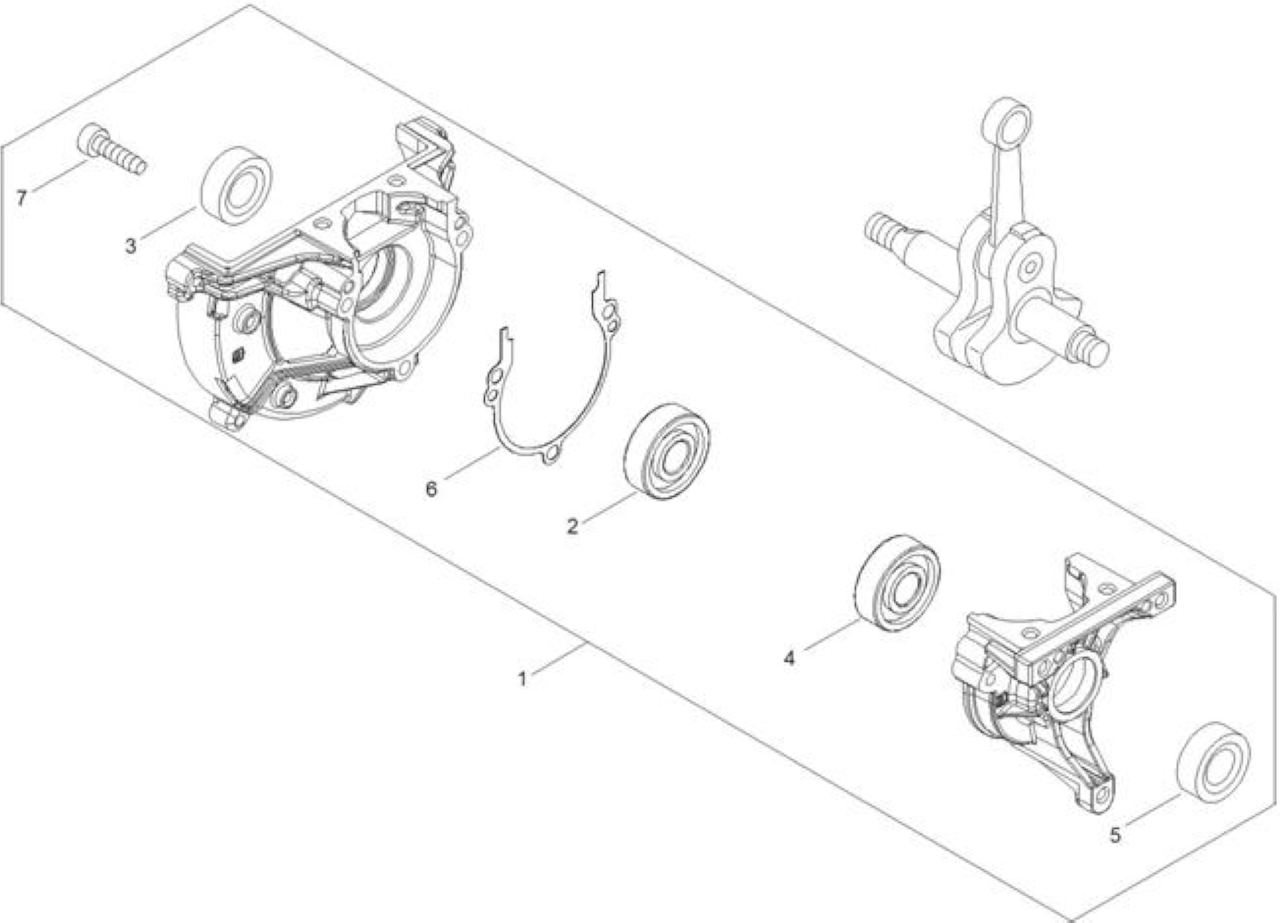

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100003810

CARTER MOTORE COMPLETO

1

2

ECR90080036001

CUSCINETTO BB6001/C3

1

3

ECR10021242031

PARAOLIO

1

4

ECR90081036000

CUSCINETTO

1

5

ECR10021261830

PARAOLIO

1

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1

7

ECRV805000220

BULLONE TORX 5 -NERO-

3

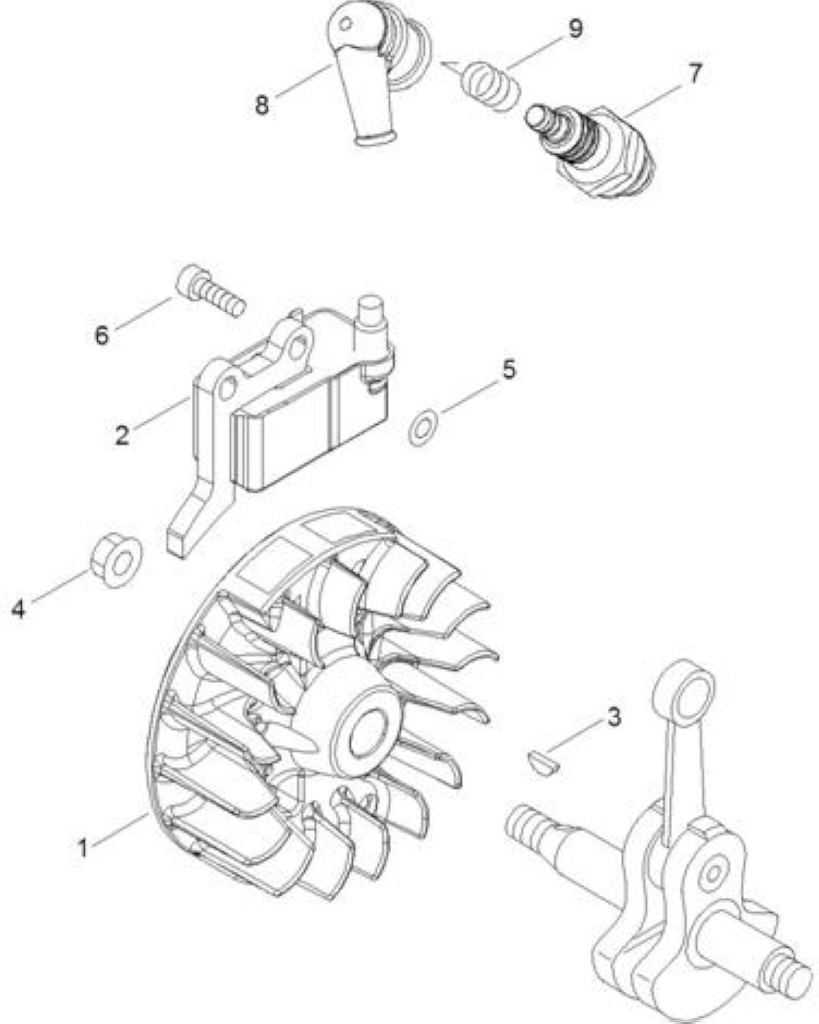

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001320

VOLANO

1

2

ECRA411001750

BOBINA

1

3

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

4

ECR90051500008

DADO N8

1

5

ECRV323000070

RONDELLA, 5

2

6

ECRV805000210

BULLONE TORX 5X20

2

8

ECRA427000013

CAPPUCCIO CANDELA

1

9

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

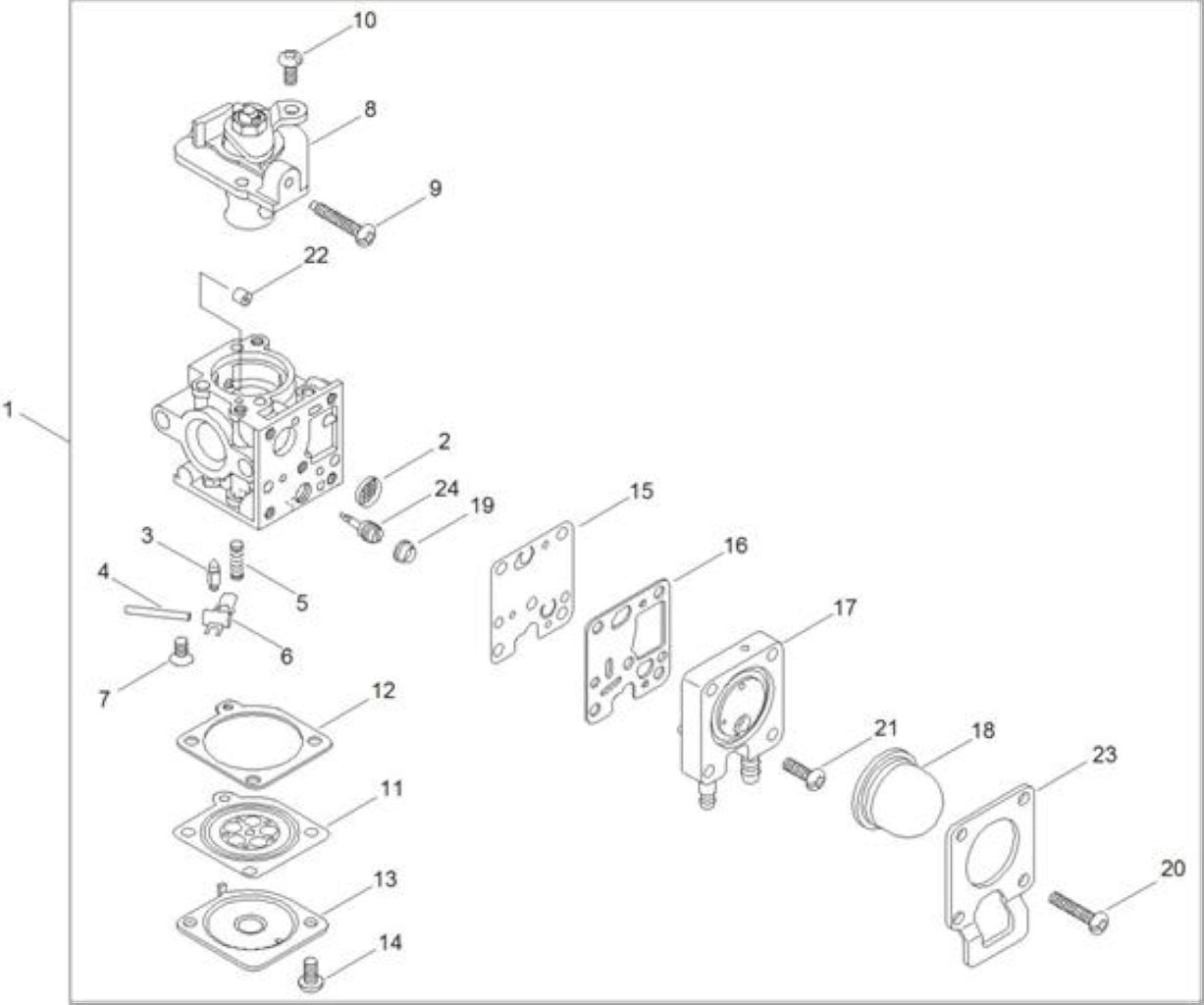

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004700

CARBURATORE X PB2520/EB252

1



2

ECRP005000010

ANELLO

1



3

ECRP005004030

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005000940

MOLLA

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005004040



1



9

ECRP005000100

VITE

1



10

ECR12534413931

VITE CARBURATORE

2



11

ECRP005003760

MEMBRANA CON DISCO

1



12

ECRP005000200

GUARNIZIONE

1



13

ECR12534252130

COPERCHIO MEMBRANA

1



14

ECR12534452130

VITE

2



15

ECRP005000510

MEMBRANA POMPANTE

1



16

ECRP005000520

GUARNIZIONE POMPANTE

1



17

ECRP005004020

COPERCHIO MEMBRANA POMPANTE

1



18

ECRP005003110

PRIMER

1



19

ECRP005001250

TAPPO

1



20

ECRP005001900

SCREW

4



21

ECRP005000270

VITE

1



22

ECRP005001000

RULLINO

1



23

ECRP005000250

COPERCHIO

1



24

ECRP005004050

VITE REGOLAZIONE

1

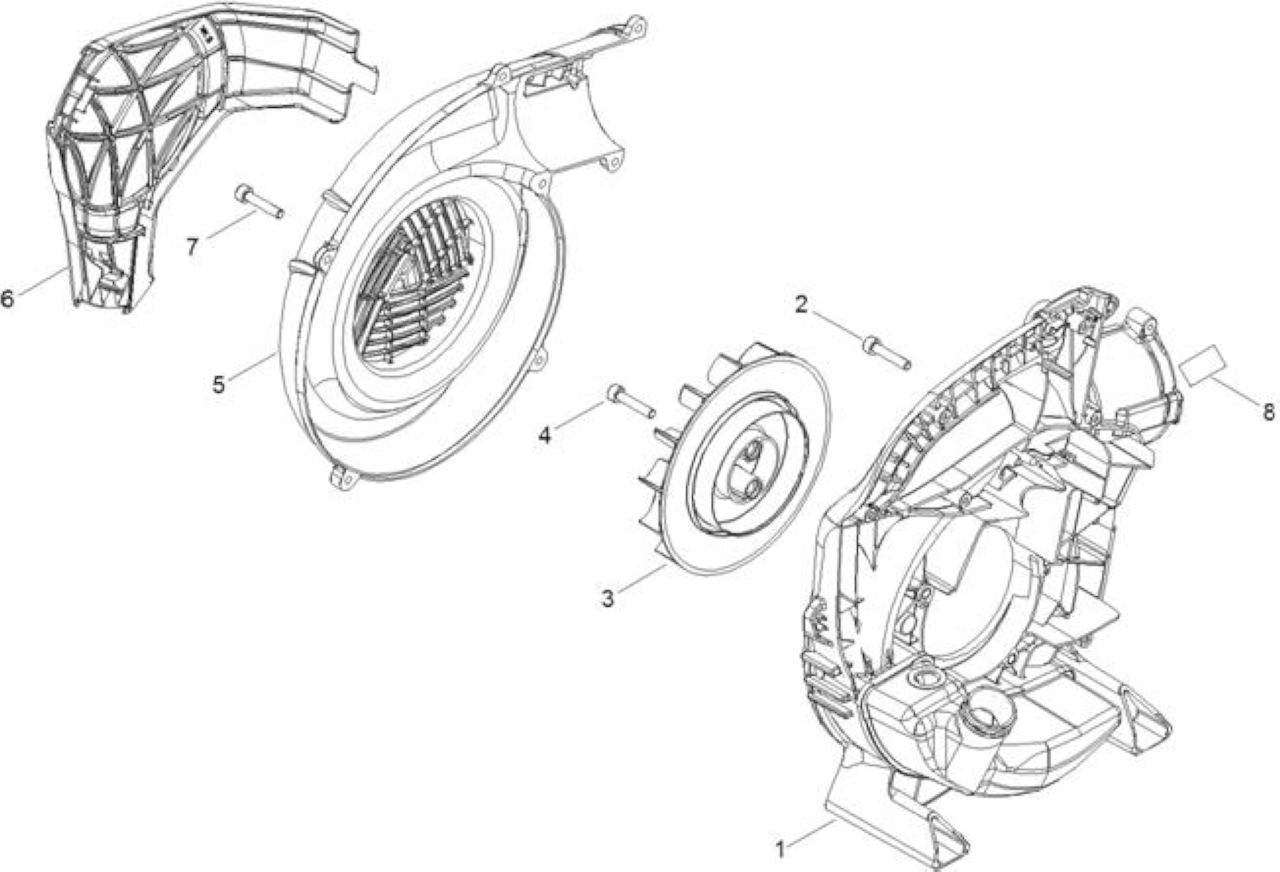

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRE103001461

*VEDI ECRE103001462 *

1

2

ECRV805000150

BULLONE TORX 5

4

3

ECRE100000290

*VEDI ECRE100000310 *

1

4

ECRV806000010

BOLT, TORX 6

2

5

ECRE103001470

CARTER VENTOLA SX

1

6

ECRE104000270

GRIGLIA

1

7

ECRV805000010

BULLONE TORX 5

7

8

ECRX505009970

ETICHETTA

1

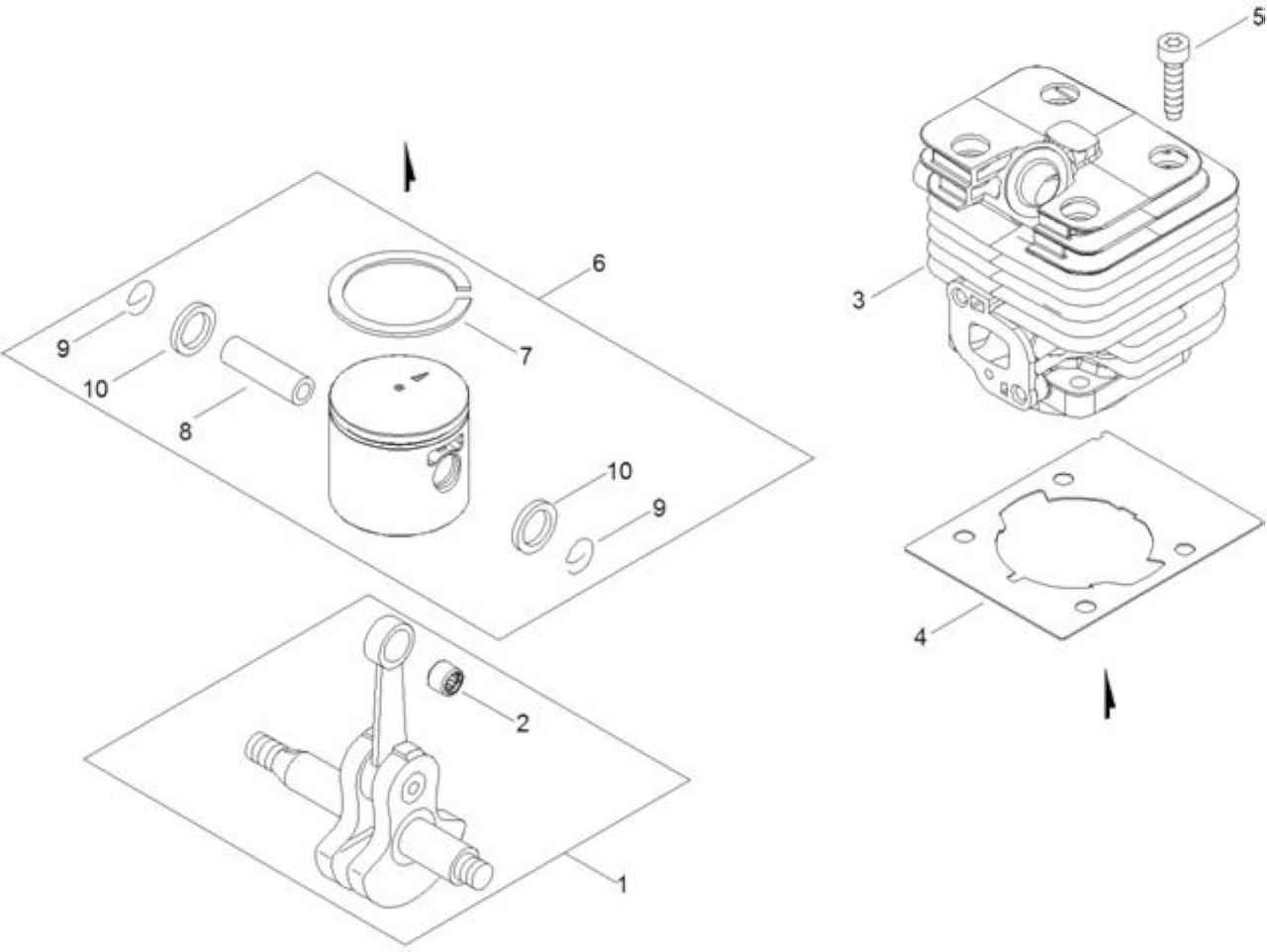

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011001510

ALBERO MOTORE COMPLETO

1

2

ECRV554000030

CUSCINETTO RULLI

1

3

ECRA130002340

CILINDRO PB2520/EB252

1

4

ECRV100000860

GUARNIZIONE CILINDRO

1

5

ECRV805000210

BULLONE TORX 5X20

4

6

ECRP100003800

KIT PISTONE PB2520/EB252

1

7

ECRA101000720

FASCIA ELASTICA

1

8

ECR10001335430

SPINOTTO PISTONE

1

9

ECR10001503931

FERMO SPINOTTO

2

10

ECRV306000520

DISTANZIALE SPINOTTO

2

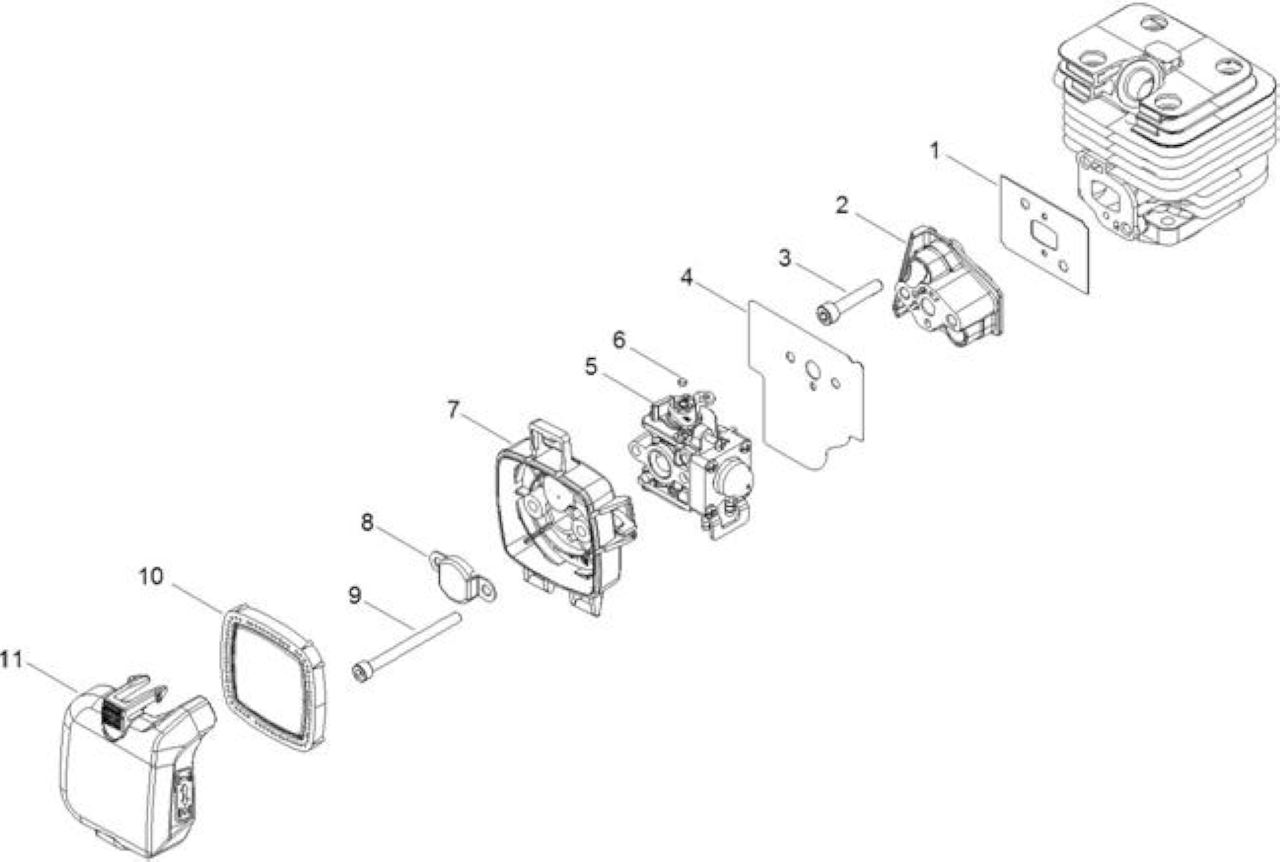

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRV103001950

GUARNIZIONE ISOLATORE

1

2

ECRA200001130

ISOLATORE

1

3

ECRV805000210

BULLONE TORX 5X20

2

4

ECRV103001960

GUARNIZIONE

ISOL-CARBURATORE

1

5

ECRA021004700

CARBURATORE X PB2520/EB252

1

6

ECRA259000010

*VEDI ECRP005001270 *

1

7

ECRP100003820

ALLOGGIO FILTRO ARIA

1

8

ECRA244000330

PIASTRINA

1

9

ECRV805000100

BOLT, TORX 5

2

10

ECRA226002160

FILTRO ARIA

1

11

ECRA232001920

COPERCHIO FILTRO ARIA

1

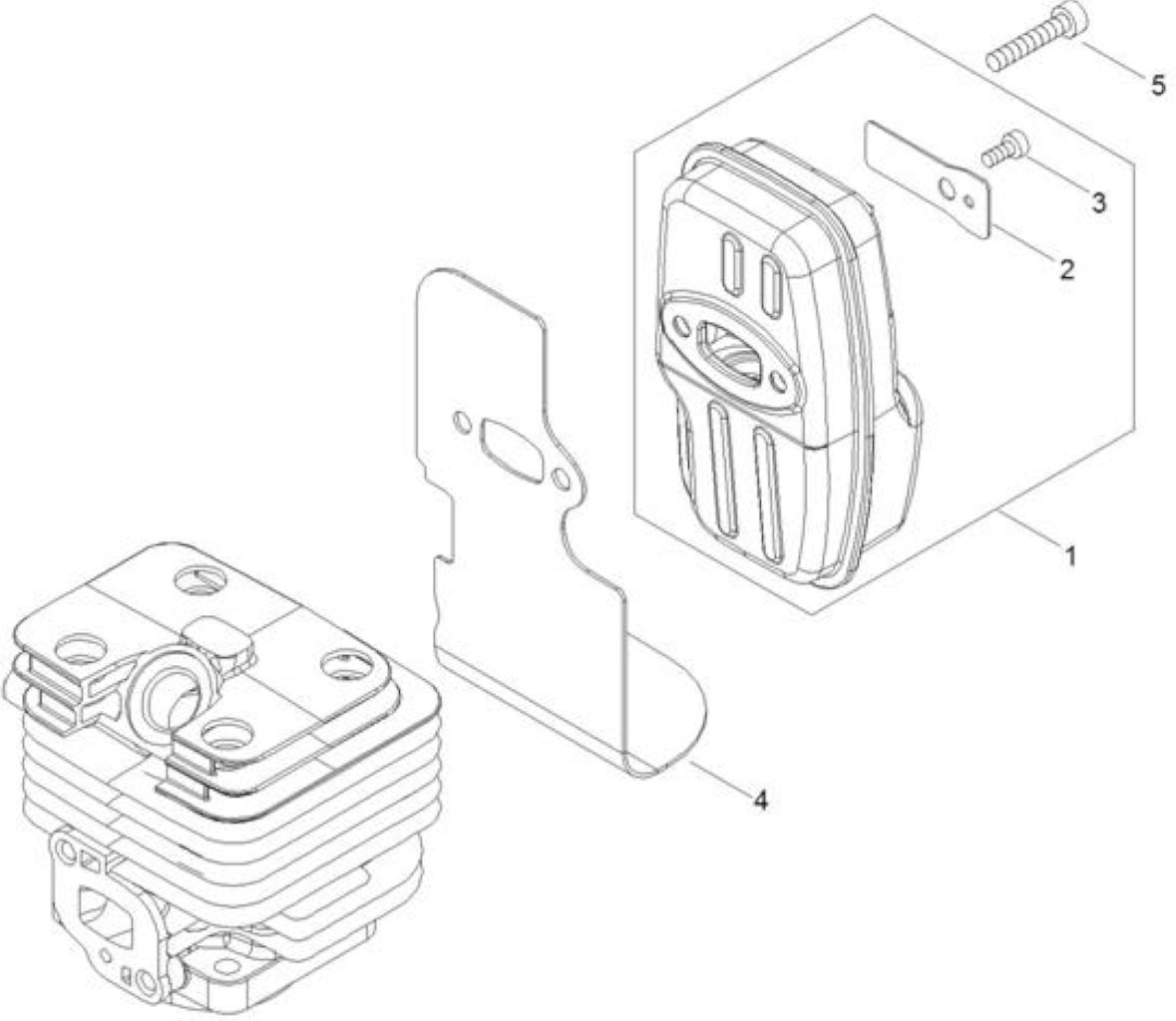

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100003840

MARMITTA COMPLETA

1

2

ECRA310000510

SCHERMO MARMITTA

1

3

ECRV804000030

BULLONE 4X8

1

4

ECRV104002350

GUARNIZIONE SCARICO

1

5

ECRV805000210

BULLONE TORX 5X20

2

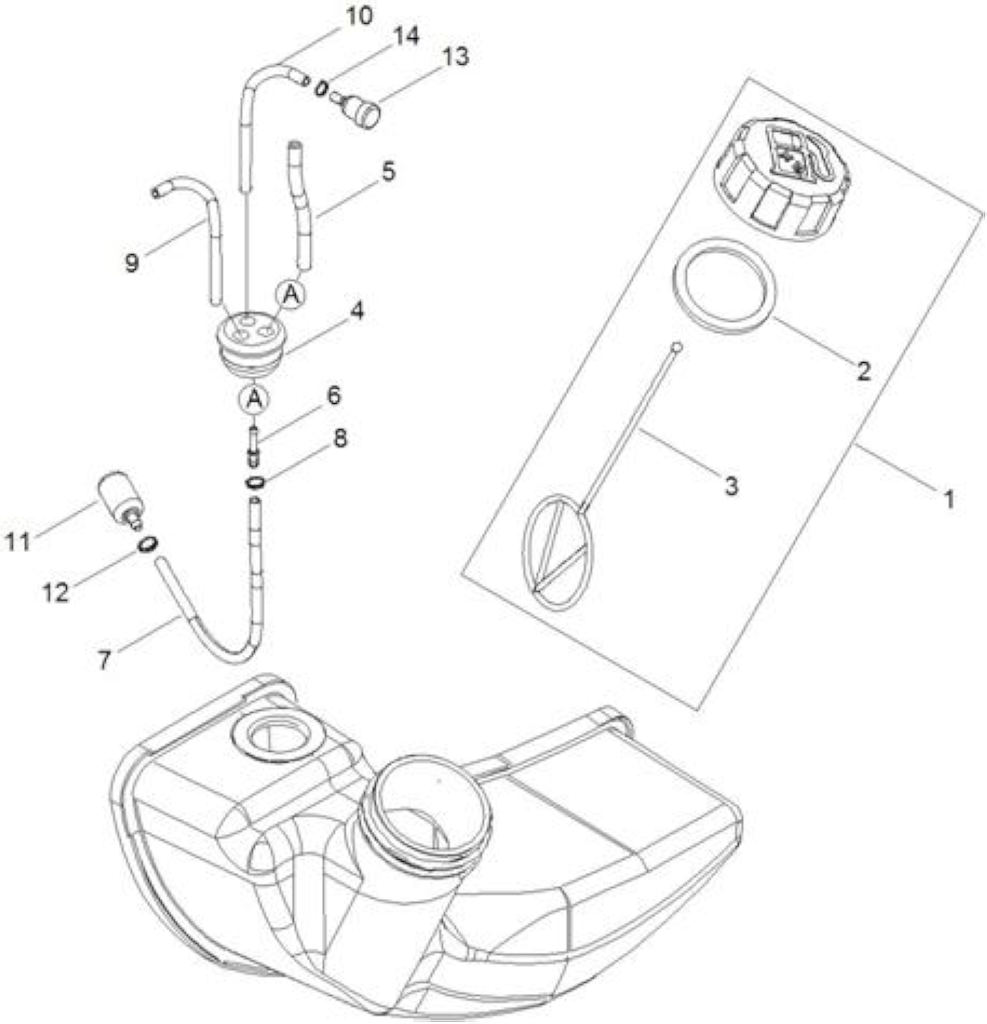

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100001880

* VEDI ECR13100455530 *

1

2

ECR13101655830

*VEDI ECRV107000190 *

1

3

ECR13105156030

MISCELATORE

1

4

ECR13211546730

GOMMINO CARBURANTE

1

5

ECRV471005240

TUBETTO MISCELA ESTERNO

1

6

ECRV186000520

CONNETTORE TUBETTO

1

7

ECRV471003730

TUBETTO FILTRO PESCANTE

-140 MM-

1

8

ECRV490001240

CLIP

1

9

ECR13201049730

TUBO MISCELA ESTERNO

1

10

ECRV471005250

TUBETTO

1

11

ECRA369000470

FILTRO MISCELA

1

12

ECRV490001240

CLIP

1

13

ECRA356000031

VALVOLA SFIATO

1

14

ECRV490001240

CLIP

1

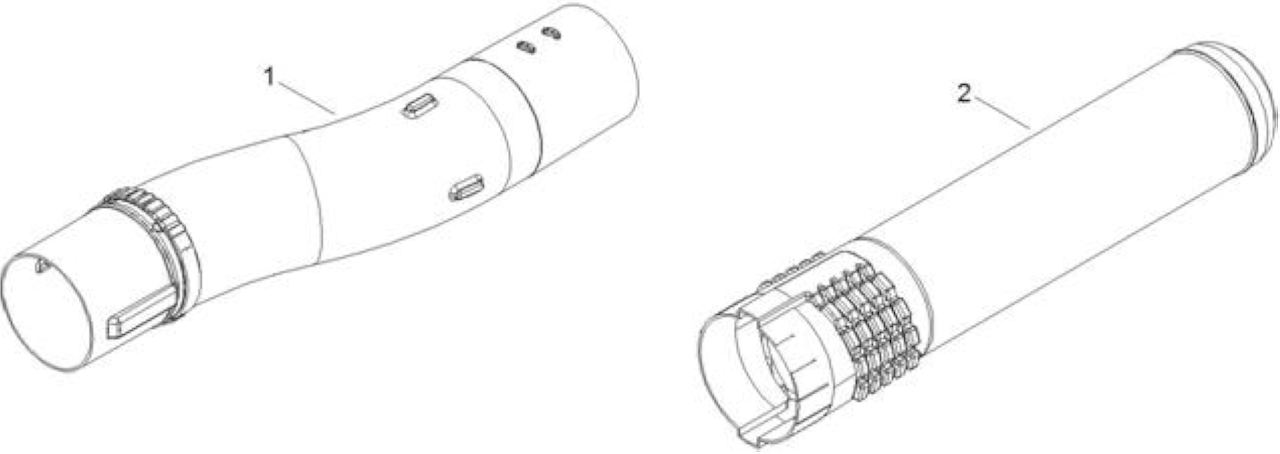

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECRE165000880    TUBO FINALE PLASTICA             1

PB2520/EB252
