Avviamento, Bobina Carburatore

Filtro aria, Marmitta Kit aspirazione Motore

Serbatoio Tubi


Ventola, Carter













ECR90016304016


PRECEDENTI

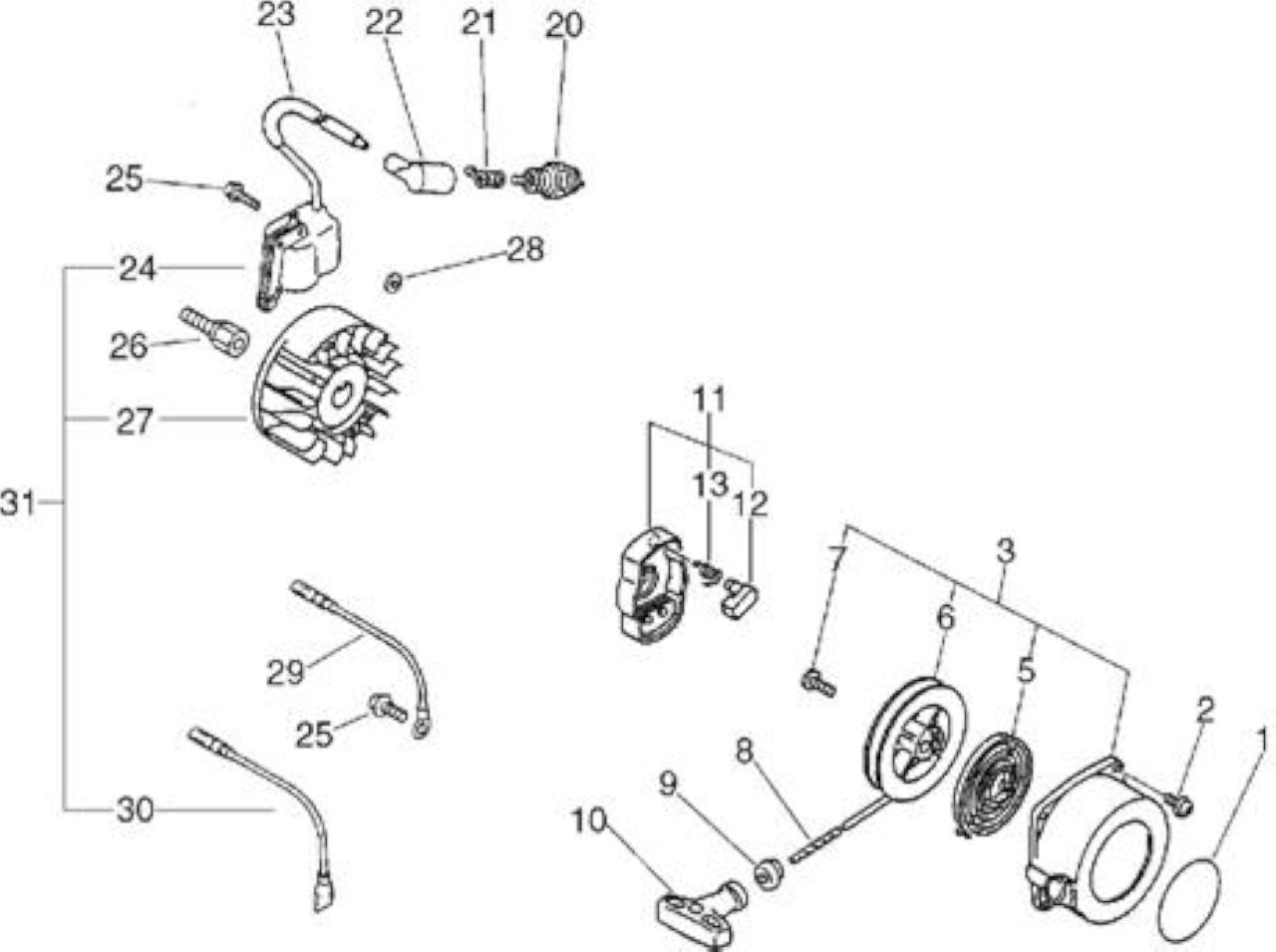

Rif.

Articolo

Descrizione                                  Q.tà

Nota

1

ECR89011849130

ETICHETTA                                   1



2

ECR90016204016

BULLONE BRUGOLA 4X16          4

SOSTITUITO DA

2

ECR90016304016

BULLONE HSH                             4



3

ECR17720042033

AVVIAMENTO COMPLETO           1



5

ECR17722042030

* VEDI ECRP022019680 *           1



6

ECR17721544430

AVVOLGIFUNE                            1



7

ECR17723644330

VITE                                              1



9

ECR17722742030

*VEDI ECRP022045770 *           1



10

ECR17722806530

IMPUGNATURA AVVIAMENTO    1



11

ECR17720244330

*VEDI ECR17720212220 *          1

MATR.009346 E

11

ECRA052000060

*VEDI ECRA052000061 *           1

SOSTITUITO DA

11

ECRA052000061

GANCI AVV.TO COMPLETI          1

*T.I.01-066

ECRA052000061 MATR.009347 E

SUCCESSIVE

12

ECR17721844330

GANCIO AVVIAMENTO               1



13

ECR17723442030

*VEDI ECR17723412220 *          1



13

ECR17723412220

MOLLA DI RITORNO                   1



21

ECR15901103432

MOLLA CAPPUCCIO CANDELA   1



22

ECR15901203433

CAPPUCCIO CANDELA                1



23

ECR15661105060

PROTEZIONE CAVO BOBINA      1



24

ECR15862606361

MODULO ACCENSIONE              1

*T.I.99-711

MATR.005672 E PRECEDENTI

25

ECR90016204022

BULLONE BRUGOLA 4X22          2



26

ECR20001105661

RACCORDO VENTOLA                 1



27

ECR15880020560

VOLANO                   *T.I.99-711 1

MATR.005672 E PRECEDENTI

28

ECR10153154330

SPESSORE                                    2

MATR.005672 E

29

ECR16202120560

LEAD                                            1

PRECEDENTI

30

ECR16201020560

LEAD, GROUND                           1

MATR.005672 E

31

ECRP021001180

*VEDI ECRP021001181 *           1

PRECEDENTI

24

ECRA411000020

*VEDI ECRA411000021 *           1

*T.I.99-711

MATR.005673 E SUCCESSIVE

27

ECRA409000000

VOLANO                   *T.I.99-711 1

SOSTITUITO DA ECRA409000100

27

ECRA409000100

VOLANO                                       1

MATR.005673 E

30

ECRV485000040

CAVO MASSA                               1

*T.I.99-711

SUCCESSIVE MATR.005673 E

SUCCESSIVE











ECR12520009562


SUCCESSIVE


PRECEDENTI


ECRP005000990


PRECEDENTI

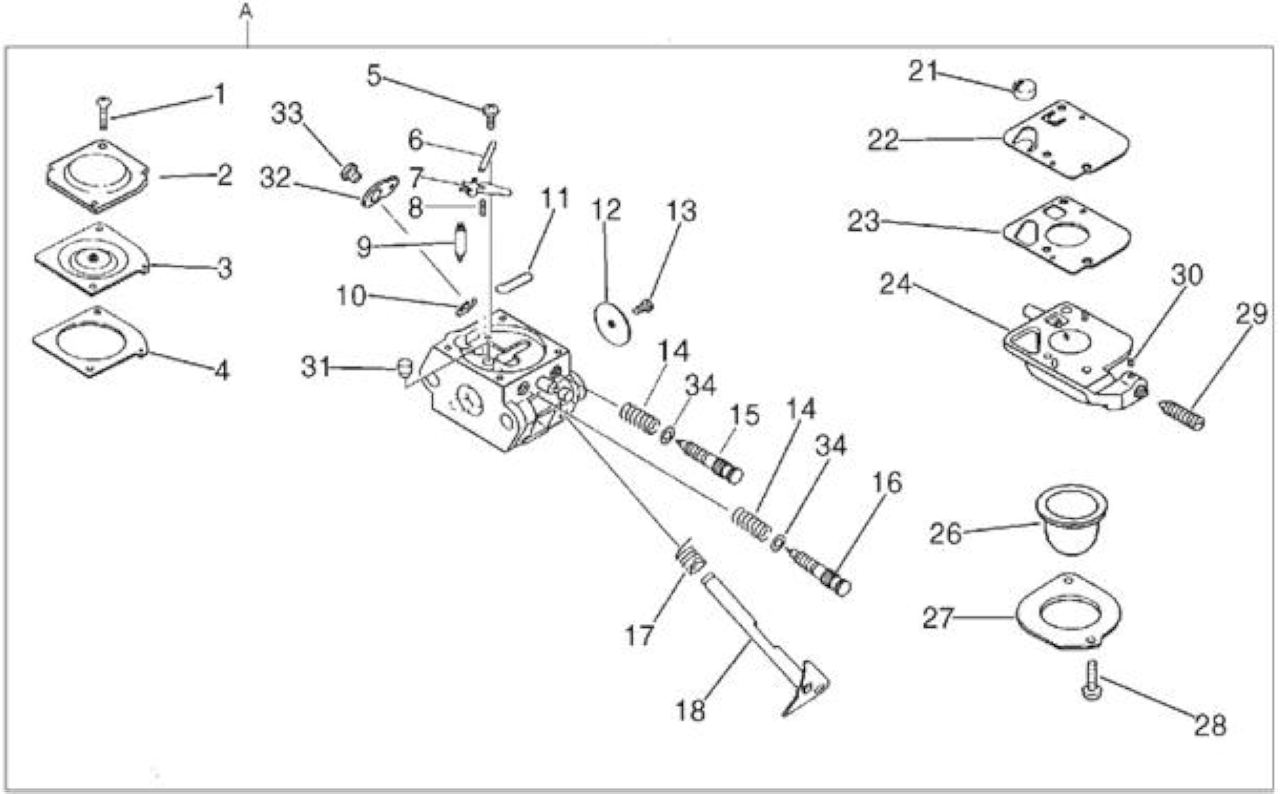

A

ECR12520009560

*VEDI ECR12520009561 *

1

SOSTITUITO DA

A

ECR12520009561

*VEDI ECR12520009562 *

1

ECR12520009562 SOSTITUITO DA

A

ECR12520009562

*VEDI ECR12520009563 *

1



1

ECR12534452130

VITE

2



2

ECR12534207360

COPERCHIO MEMBRANA

1



3

ECR12534134530

MEMBRANA C/DISCO

1



4

ECR12534020560

GUARNIZIONE MEMBRANA

1



5

ECR12533942030

VITE BILANCIERE

1



6

ECR12533813930

SPINOTTO BILANCIERE

1



7

ECR12532342030

BILANCIERE

1



8

ECR12532207260

MOLLA BILANCIERE

1



9

ECR12533706960

VALVOLA SPILLO

1



10

ECR12532713930

FERMO

1



11

ECR12534515130

TAPPO SCARICO

1



12

ECR12531620560

VALVE, THROTTLE

1

MATR.007111 E

12

ECR12531653130

FARFALLA ACCELERATORE

1

PRECEDENTI MATR.007112 E

13

ECR12531413930

VITE FARFALLA ACCELERATORE

1



14

ECR12531942030

MOLLA

2

MATR.007111 E

15

ECR12531809560

VITE REGOLAZIONE

*T.I.00-012

1

MATR.007111 E PRECEDENTI

15

ECRP005000450

VITE REGOLAZIONE

*T.I.00-012

1

MATR.007112 E SUCCESSIVE

16

ECR12532020560

VITE REGOLAZIONE MAX

*T.I.00-012

1

MATR.007111 E PRECEDENTI

16

ECR12532013310

VITE REGOLAZIONE MAX

*T.I.00-012

1

MATR.007112 E SUCCESSIVE

17

ECR12531308560

MOLLA DI RITORNO

1



18

ECR12531706860

ALBERINO ACCELERATORE

1



21

ECR12532642030

FILTRO

1



22

ECR12531212820

*VEDI ECR12531242030 *

1



23

ECR12532513310

GUARNIZIONE MEMBRANA

1



24

ECR12538313310

*VEDI ECRP005000990 *

1

SOSTITUITO DA

24

ECRP005000990

COPERCHIO MEMBRANA POMPANTE

1



26

ECR12538108660

* VEDI ECRP005003120 *

1



27

ECR12536311610

ANELLO, POMPANTE

1



28

ECR12531011610

VITE COPERCHIO CARBURATORE

1



29

ECR12533406860

VITE REGOLAZIONE MINIMO

1



30

ECR12537813930

TAPPO DI FERMO

1



31

ECR12537607360

NOZZLE, CHECK VALVE

1



32

ECR12535020560

LEVA ACCELERATORE

1



33

ECR12534813930

VITE

1



34

ECR12535320560

ANELLO

2

MATR.007111 E



ECR12530320560

KIT MEMBRANE & GUARNIZIONI

1





ECR12530020560

KIT RIPARAZIONE CARBURATORE

1



















































































Rif.

Articolo

Descrizione

Q.tà

Nota

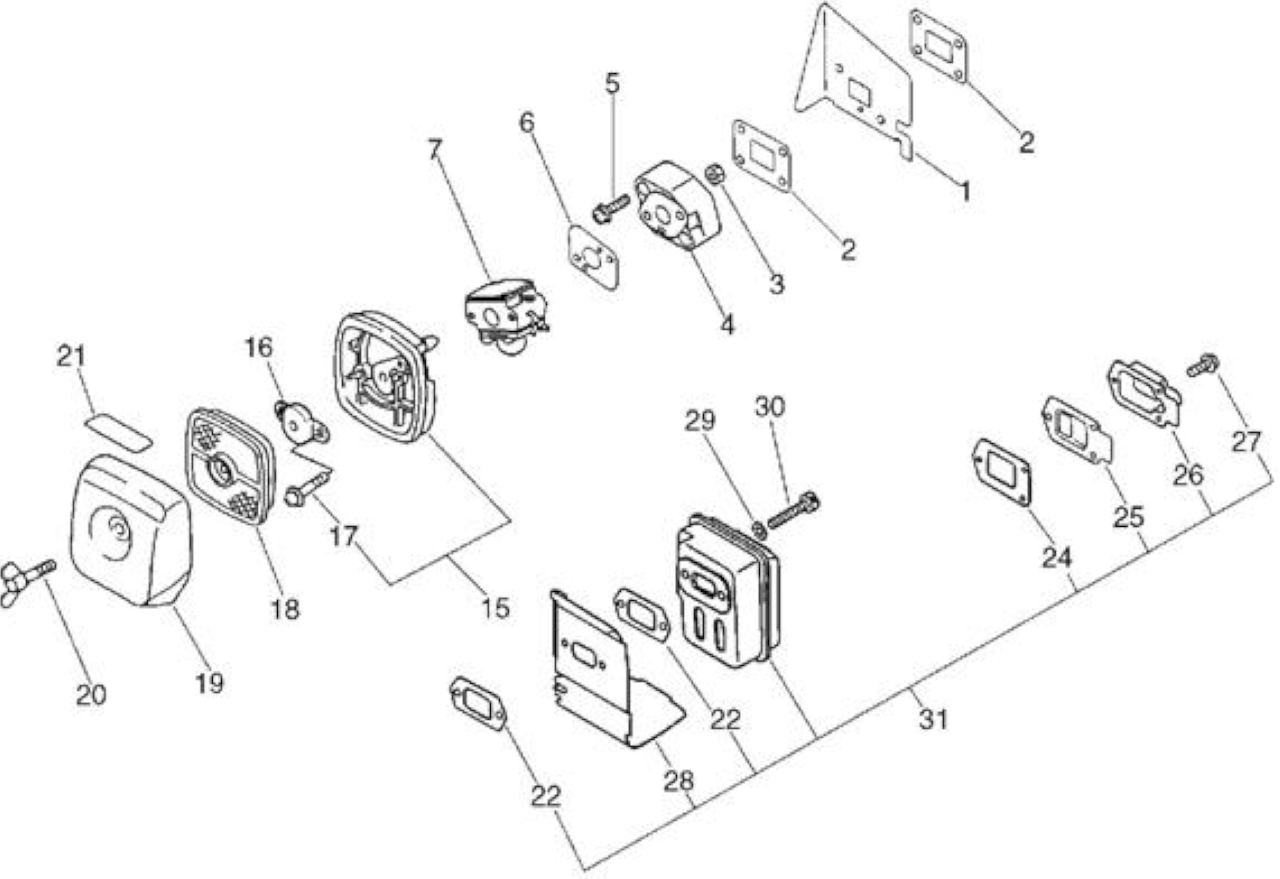

1

ECR10151420560

CARTER CILINDRO

1



2

ECR13001009561

GUARNIZIONE ISOLATORE

2



3

ECR90050000005

DADO N05

2



4

ECR13001705062

ISOLATORE

1



5

ECR90023805022

VITE SR 5X22

2



6

ECR13001020560

GUARNIZIONE

ISOL-CARBURATORE

1



7

ECR12520009560

*VEDI ECR12520009561 *

1

SOSTITUITO DA

7

ECR12520009561

*VEDI ECR12520009562 *

1

ECR12520009562 SOSTITUITO DA

7

ECR12520009562

*VEDI ECR12520009563 *

1



15

ECR13030706561

*VEDI ECRP021002921 *

1

SOSTITUITO DA

15

ECRP021002921

ALLOGGIO FILTRO ARIA

1



17

ECR90024205065

SCREW 5*65

2



16

ECR12901152730

PIASTRINA

1



18

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



19

ECR13031306563

* VEDI ECR13030206561 *

1



20

ECR21041752730

GALLETTO FILTRO ARIA

1



21

ECR89012105360

ETICHETTA

1



31

ECR14580205063

MUFFLER ASSY (SAM)

1



22

ECR14551042031

*VEDI ECRV104000160 *

2

SOSTITUITO DA



22         ECRV104000160    GUARNIZIONE MARMITTA

2       ECRV104000160

ECR12520009562


ECRP021002921


Text Box: 24 ECR14586642031 GUARNIZIONE COPRI MARMITTA 1

26         ECR14587605061 COPRI MARMITTA                         1

25         ECR14587642030   COPRI MARMITTA                       1

28         ECR14587105760 COPERCHIO MARMITTA               1

27         ECR90024204010   VITE SR 4X10                               3


29         ECR90060300005   RONDELLA PIANA M5                2

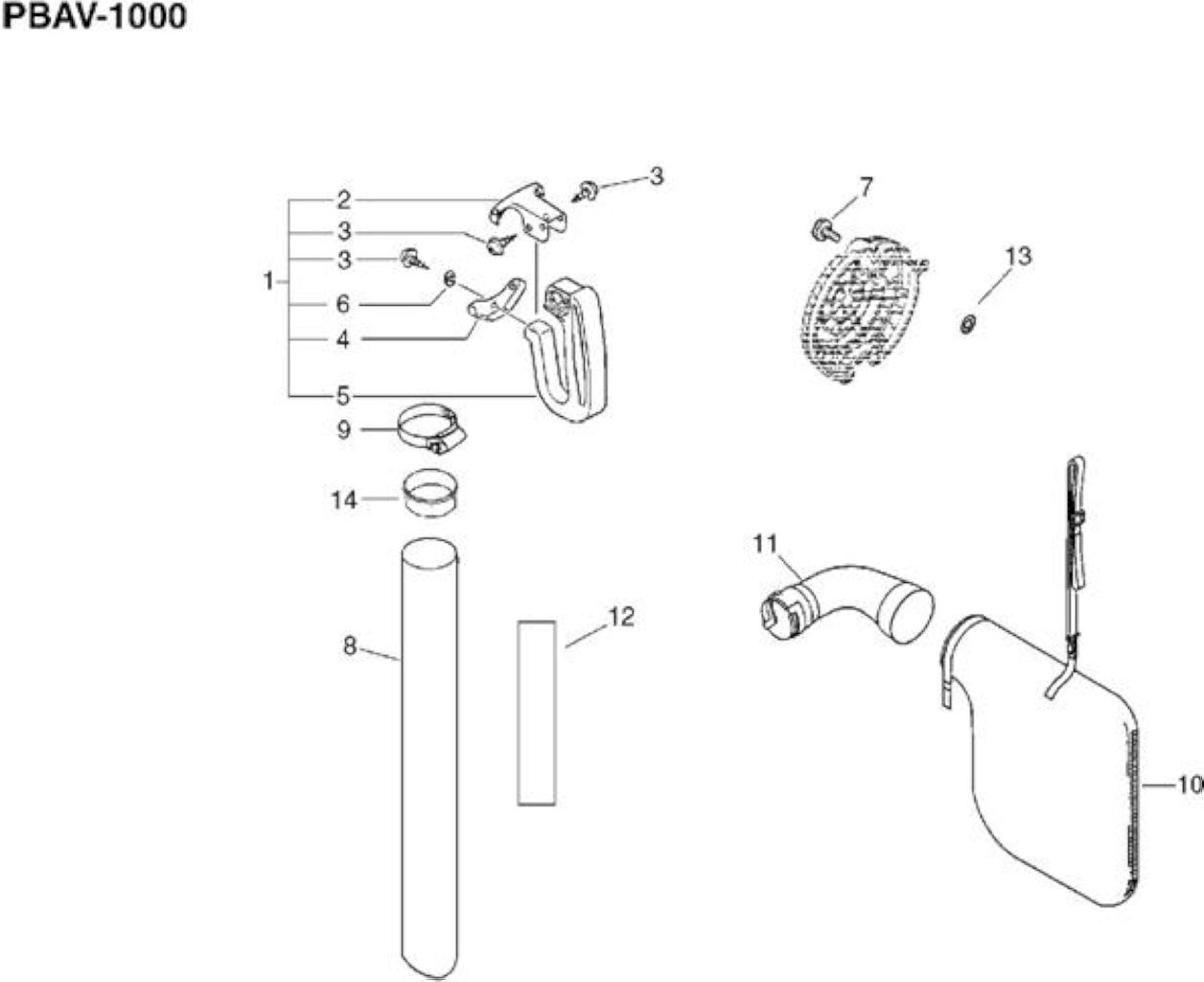

Text Box: 1 ECR35100005060 IMPUGNATURA COMPLETA 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECR35101105060   SUPPORTO IMPUGNATURA       1

5           ECR35101005060 IMPUGNATURA                             1


3           ECR90025305014 VITE SR 5X14                                 3

4           ECR35102805060   SUPPORTO IMPUGNATURA       1

7           ECR13040606360   *VEDI ECR13040620660 *          1       SOSTITUITO DA

6           ECR90060500005   RONDELLA APERTA M5              1

7           ECR13040620660 *VEDI ECRV299000290 *

1       ECR13040620660

9           ECR21041305060 FASCETTA FERMA TUBO              1

10         ECR88081409460 *VEDI ECRX692000010 *             1

DIRITTO

11         ECR21501205060 CONNETTORE                               1

12         ECR89011804261 *VEDI ECR89011804262 *            2

*T.I.05-284


14         ECR38515509660 COLLARE                                       1

























PRECEDENTI


ECRV553000010


ECR10020452132


ECR9403536201

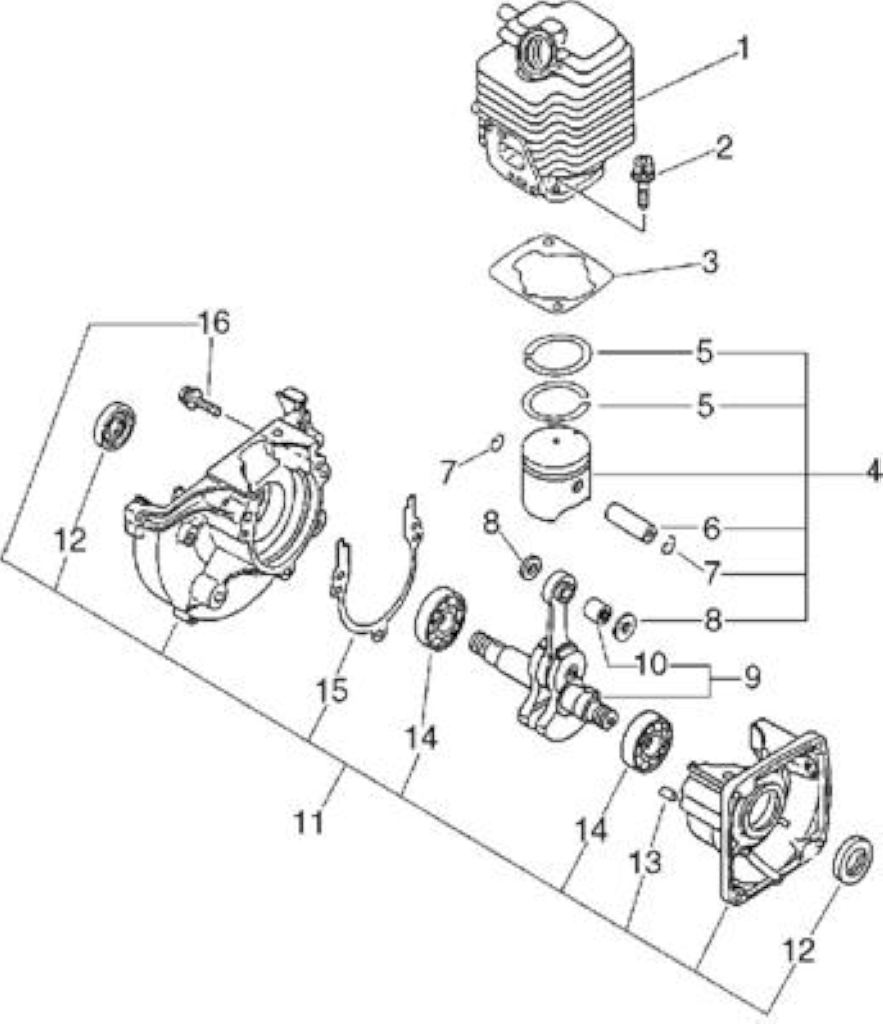

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10101108961

CILINDRO

1



2

ECR90016205022

BULLONE BRUGOLA 5X22

2



3

ECR10101044332

GUARNIZIONE CILINDRO

1



4

ECR10000009563

*VEDI ECR10000052130 *

1



5

ECR10001109560

FASCIA ELASTICA

2



6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001504630

FERMO SPINOTTO

2



8

ECR10001411520

DISTANZIALE SPINOTTO

2



9

ECR10010044732

*VEDI ECR10010044733 *

1

SOSTITUITO DA

9

ECRA011000100

*VEDI ECRA011000101 *

1

ECRA011000100 MATR.009346 E

9

ECRA011000160

ALBERO MOTORE

1

MATR.009347 E

10

ECR10001251230

*VEDI ECRV553000030 *

1

SUCCESSIVE SOSTITUITO DA

10

ECRV553000010

CUSCINETTO DI BIELLA

1



11

ECR10020452130

*VEDI ECR10020452131 *

1

SOSTITUITO DA

11

ECR10020452131

*VEDI ECR10020452132 *

1

SOSTITUITO DA

11

ECR10020452132

*VEDI ECR10020452133 *

1

ECR10020452132

12

ECR10021242030

*VEDI ECR10021242031 *

2

SOSTITUITO DA

12

ECR10021242031

PARAOLIO

2

ECR10021242031

13

ECR10021503930

*VEDI ECR90033040080 *

2



14

ECR90081036201

*VEDI ECR9403536201 *

2

SOSTITUITO DA

14

ECR9403536201

CUSCINETTO BB6201/C3

2



15

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



16

ECR90016205028

BULLONE BRUGOLA 5X28

3





















ECRV471001200


ECRV137000030


ECR13100520561

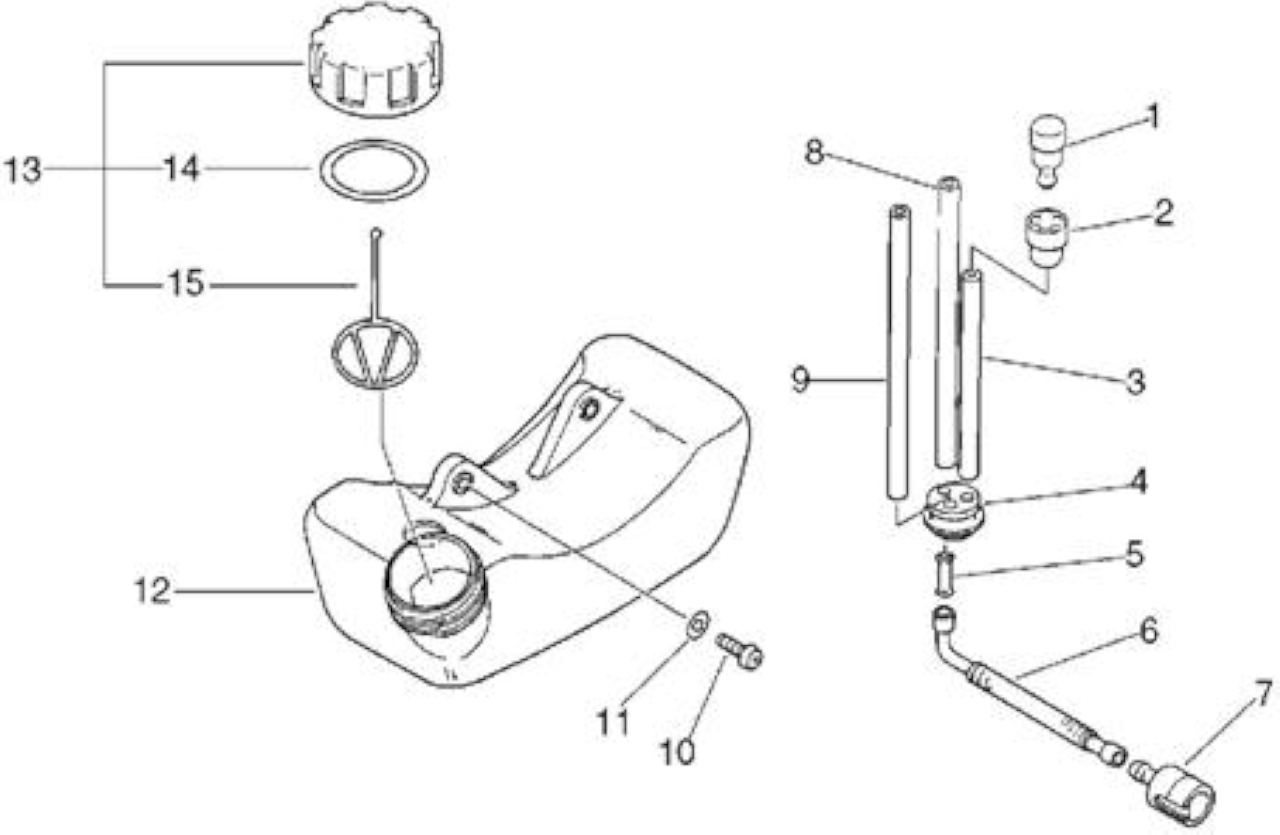

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13130056430

*VEDI ECR13130056431 *

1

SOSTITUITO DA

1

ECRA356000030

*VEDI ECRA356000031 *

1

ECRA356000030

2

ECR13132840630

VALVOLA ASPIRAZIONE

1



3

ECR13131239130

*VEDI ECR13131244330 *

1

SOSTITUITO DA

3

ECRV471001200

*VEDI ECRV471001201 *

1



4

ECR13211546730

GOMMINO CARBURANTE

1

SOSTITUITO DA

4

ECRV137000030

*VEDI ECR13211546730 *

1



5

ECR13201103360

RACCORDO TUBO MISCELA

1



6

ECR13201212360

*VEDI ECR13201212361 *

1



7

ECR13120507320

*VEDI ECR13120507321 *

1



8

ECR43721011131

*VEDI ECRV471001210 *

1

SOSTITUITO DA

8

ECRV471001210

*VEDI ECRV471001211 *

1

ECRV471001210

9

ECR13201056330

TUBO MISCELA

1



10

ECR90023805016

VITE SR 5X16

2



11

ECR90060300005

RONDELLA PIANA M5

2



12

ECR13100520560

*VEDI ECR13100520561 *

1

SOSTITUITO DA

12

ECR13100520561

*VEDI ECRA350000640 *

1



13

ECR13100455530

*VEDI ECRP100006640 *

1



14

ECR13101655830

*VEDI ECRV107000190 *

1



15

ECR13105156030

MISCELATORE

1

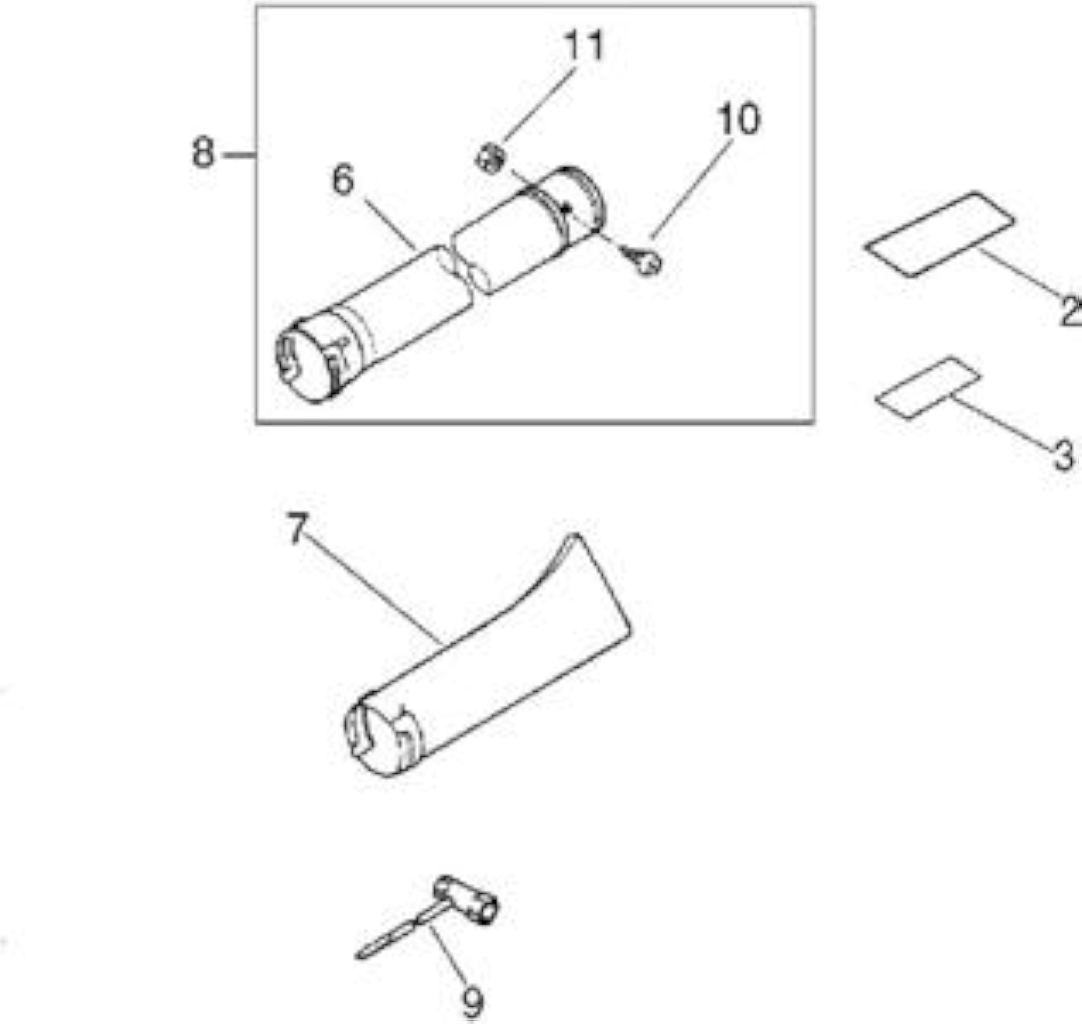

Rif.

Articolo

Descrizione

Q.tà

Nota

2

ECR89016009460

*VEDI ECR89016009461 *

1

SOSTITUITO DA

2

ECR89016009461

LABEL, CAUTION

1

ECR89016009461

3

ECR89016006360

*VEDI ECR89016006361 *

1

SOSTITUITO DA

3

ECR89016006361

*VEDI ECRX505002310 *

1

ECR89016006361

6

ECR21001505060

TUBO

1

SOSTITUITO DA

8

ECR21000720660

DARE ECR21001505060 TUBO

1

ECR21000720660

10

ECR90023805010

VITE SR 5X10

1



11

ECR90050000005

DADO N05

1



7

ECR21001420560

*VEDI ECR21001420660 *

1

SOSTITUITO DA

7

ECR21001420660

*VEDI ECR21001420661 *

1

ECR21001420660

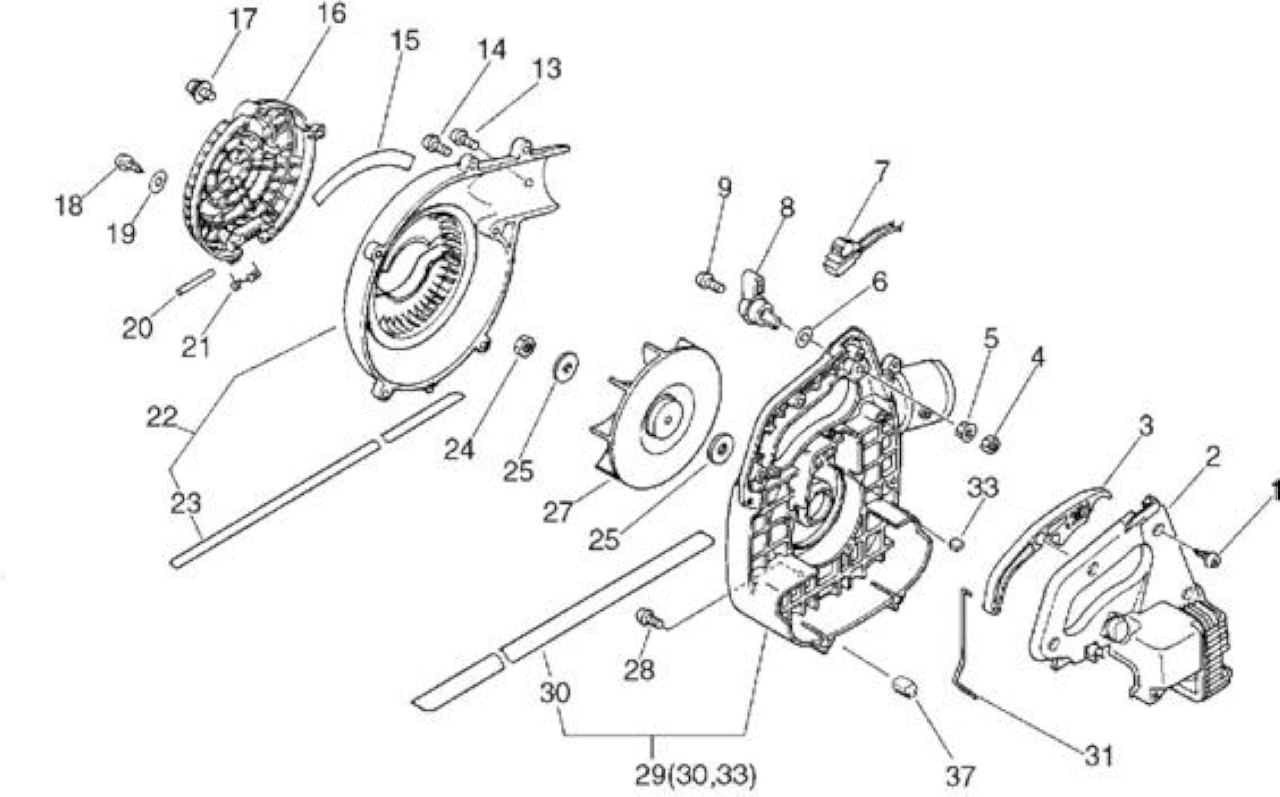

1           ECR90025305020   VITE SR 5X20                               5       SOSTITUITO DA

Rif.        Articolo                  Descrizione                                  Q.tà Nota





2           ECR10401220560   *VEDI ECR10401220561 *          1       SOSTITUITO DA

1           ECR90025305020 VITE SR 5X20

7       ECR90025305020 Q.TÀ:7





2           ECR10401220561 CARTER COPRIMOTORE

1       ECR10401220561



Text Box: 3 ECR17801020560 GRILLETTO ACCELERATORE 1

5           ECR90051600005 DADO FLANGIATO M5                 1

4           ECR90050200005   DADO 3N05                                 1

7           ECR16340120560   *VEDI ECR16340120561 *          1       SOSTITUITO DA

6           ECR90060300005   RONDELLA PIANA M5                1

8           ECR17805420560 FERMO ACCELERATORE               1

7           ECR16340120561 *VEDI ECRP021017130 *

1       ECR16340120561

13         ECR90025605010 SCREW, TAPPING                          1

9           ECR90023805025   VITE SR 5X25                               1

15         ECR89003409560 LABEL, MODEL                              1

14         ECR90025305020   VITE SR 5X20                               6

ECR20012420661


16         ECR20012420661 GRIGLIA                                        1

16         ECR20012420660   *VEDI ECR20012420661 *          1       SOSTITUITO DA

ECRV203000060


17         ECRV203000060    BOLT,5                                         1

17         ECR90023805022   VITE SR 5X22                               1       SOSTITUITO DA

19         ECR90060300005 RONDELLA PIANA M5                  1

18         ECR90025305014   VITE SR 5X14                               1

21         ECR20015205060 MOLLA COPERCHIO                     1

20         ECR20015005060   ALBERINO COPERCHIO              1

ECR20011120664

22         ECR20010920661   *VEDI ECR20010920662 *          1       SOSTITUITO DA

22         ECR20011120664 CARTER VENTOLA SX                   1

22         ECR20011120663 *VEDI ECR20011120664 *

ECR20011120664

ECR20011120664


22         ECR20010920662   *VEDI ECR20011120663 *          1       SOSTITUITO DA

1       SOSTITUITO DA

ECR22012020561


23         ECR22012020561 FETTUCCIA ADESIVA                    1

23         ECR22012020560   *VEDI ECR22012020561 *          1       SOSTITUITO DA

25         ECR10013205660 RONDELLA VOLANO 8                 2

24         ECR90050000008 DADO N08                                     1

ECR20001006363


27         ECR20001006363 VENTOLA                                       1

27         ECR20001006362   *VEDI ECR20001006363 *          1       SOSTITUITO DA

28         ECR90016204022 BULLONE BRUGOLA 4X22           4

29         ECR20010820662 *VEDI ECRP021003702 *

ECRP021003703

ECRP021003703


29         ECR20010820661   *VEDI ECRP021003700 *           1       SOSTITUITO DA

1       SOSTITUITO DA

29         ECRP021003703    CARTER VENTOLA DX                 1

29         ECRP021003702    *VEDI ECRP021003703 *

ECRP021003703

ECRP021003703


29         ECRP021003700    *VEDI ECRP021003702 *           1       SOSTITUITO DA

1       SOSTITUITO DA

ECR22012020661


30         ECR22012020661 CUSHION                                      1

30         ECR22012020660  FETTUCCIA ADESIVA                  1       SOSTITUITO DA

31         ECR17801120560   *VEDI ECR17801120561 *          1       SOSTITUITO DA

33         ECR10153828230 TAPPO CARTER                             1

31         ECR17801120561 ALBERINO ACCELERATORE

1       ECR17801120561



Text Box: 37 ECR35133520560 AMMORTIZZATORE 2
