Informazioni tecniche

CILINDRATA                                         25,4

POTENZA                                             0,72 (0,98)

VOLUME ARIA MAX                                 700

VELOCITą ARIA MAX                              67,5

PESO                                                  4,2

SERBATOIO MIX                                    470

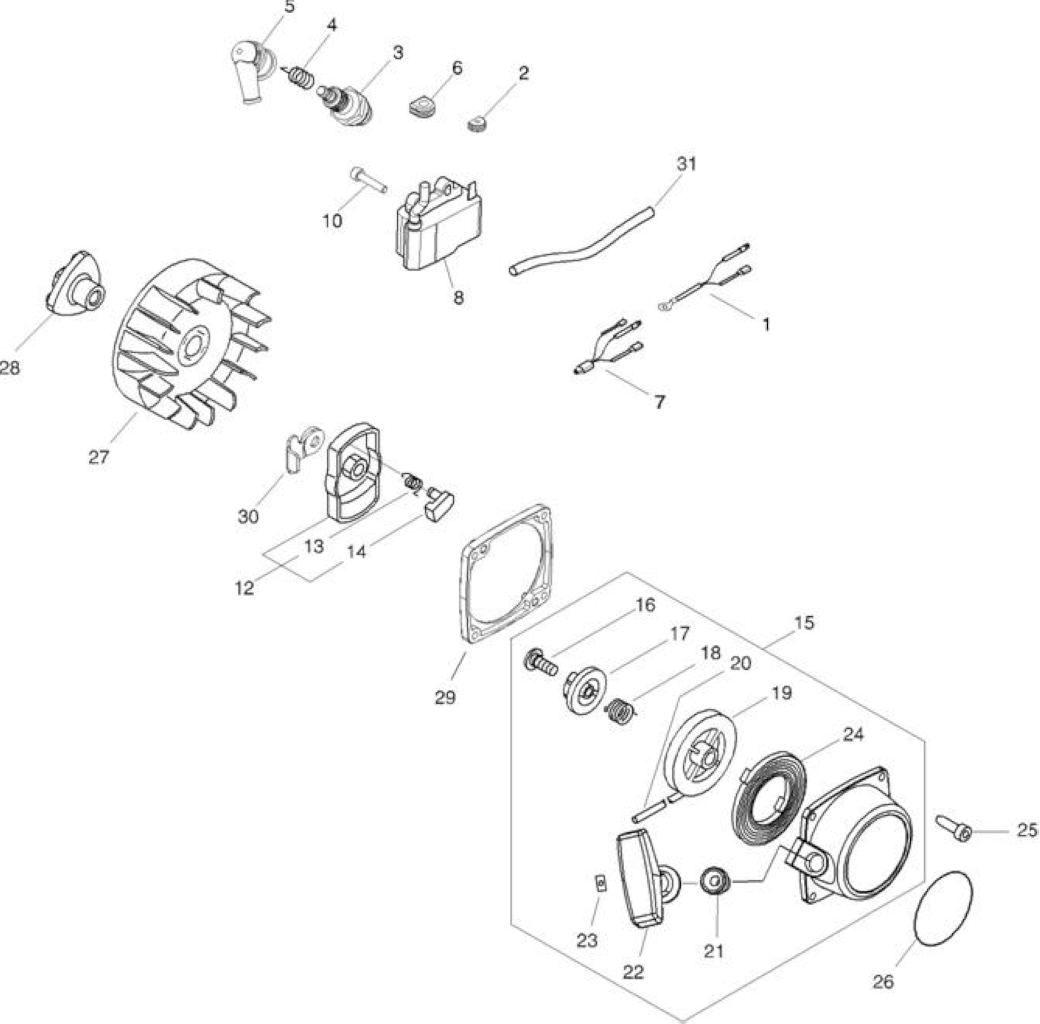

Avviamento, Bobina Carburatore

Kit raccolta Marmitta, Filtro Aria Motore

Serbatoio Tubi, Ventola







Rif.

Articolo

Descrizione

Q.tą

Nota

1

ECRV485002220

LEAD

1



2

ECR15211505530

GUIDA GOMMA

1



4

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1



5

ECR15901203433

CAPPUCCIO CANDELA

1



6

ECR15611004920

GUIDA IN GOMMA

1



7

ECRV485002210

LEAD

1



8

ECRA411000500

*VEDI ECRA411000501 *

1



10

ECRV804000070

BULLONE

2



12

ECRA052000440

GANCI AVV.TO COMPLETI

1



13

ECRP022006510

*VEDI ECR17723412220 *

2



14

ECRP022020030

GANCIO AVVIAMENTO

2



15

ECRA051000740

*VEDI ECRA051000741 *

1



16

ECR17723661830

*VEDI ECRV253000310 *

1



17

ECRP022008280

VEDI BOLL.TECNICI 2013-531/ 12-511

1

FUORI PRODUZ. : ORDINARE ECRP050009900

18

ECRP022008270

MOLLA DI RITORNO

1



19

ECRP022006830

PULEGGIA *VEDI T.I.2013-531/12-511*

1

FUORI PRODUZ. : ORDINARE ECRP050009900

21

ECR17722742030

*VEDI ECRP022045770 *

1



22

ECR17722827030

IMPUGNATURA AVVIAMENTO

1



23

ECR17724611120

*VEDI ECRP022037670 *

1



24

ECR17722042030

* VEDI ECRP022019680 *

1



25

ECRV804000060

BULLONE, TORX 4

4



26

ECRX502000330

ETICHETTA

1



27

ECRA409000210

VOLANO

*T.I.04-249/T.I.14-541

1



28

ECRE101000071

*VEDI ECRE101000122 *

1



29

ECRV376001750

SPESSORE

1



30

ECRA115000000

PESO

1



31

ECRV475006820

TUBE

1

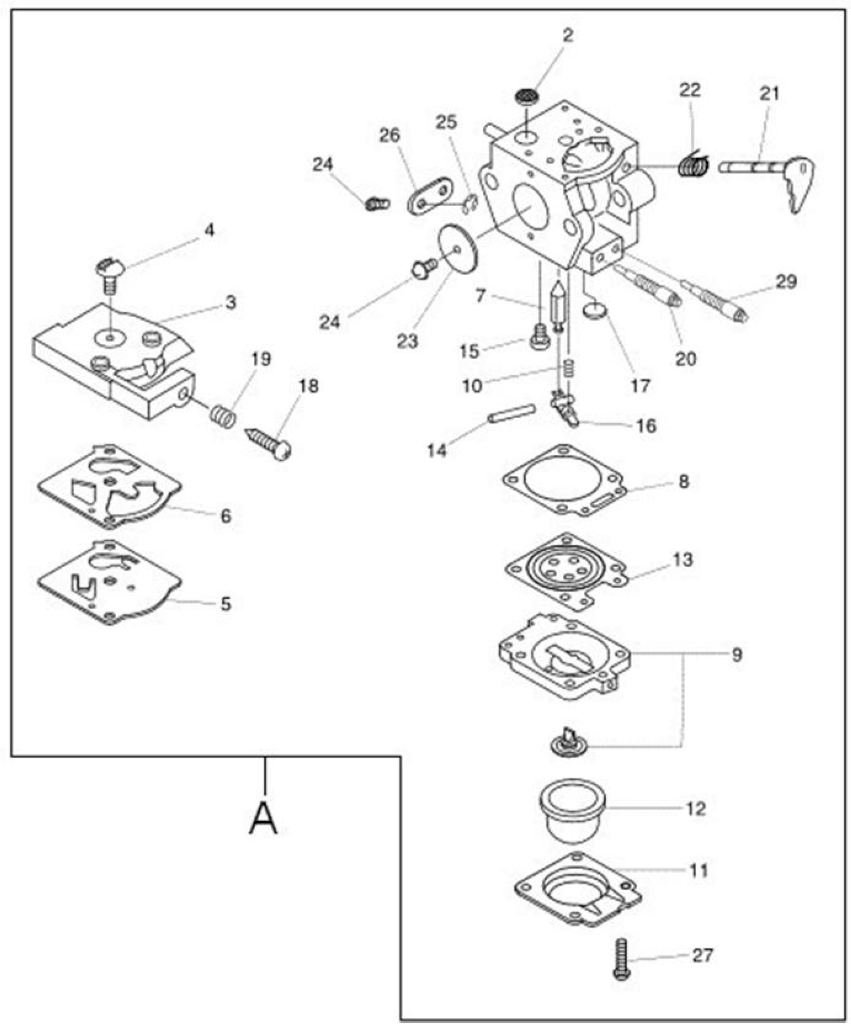

A

ECRA021001881

*VEDI ECRA021001882 *

1

2

ECR12312610631

FILTRO CARBURATORE

1

3

ECRP003003830

*VEDI ECRP003004880 *

1

4

ECR12311003930

VITI COPRI POMPANTE

1

5

ECR12311215030

MEMBRANA POMPANTE

1

6

ECR12312515030

GUARNIZIONE MEMBRANA

1

7

ECR12313719830

SPILLO CARBURATORE

1

8

ECRP003003840

GUARNIZIONE MEMBRANA

1

9

ECRP003003850

CORPO MEMBRANA POMPANTE

1

10

ECRP003003860

MOLLA

1

11

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1

12

ECR12318140630

PRIMER

1

13

ECRP003001850

MEMBRANA CON DISCO

1

14

ECR12313803930

SPINOTTO

1

15

ECR12313903930

VITE BILANCIERE

1

16

ECR12312303930

BILANCIERE

1

17

ECR12314610631

PASTIGLIA CARBURATORE

1

18

ECRP003001400

SCREW, IDLE ADJUST

1

19

ECR12313304260

MOLLA REGISTRO MINIMO

1

20

ECRP003004010

VITE REGOLAZIONE

1

21

ECRP003003880

ALBERINO ACCELLERATORE

1

22

ECRP003003890

MOLLA CARBURATORE

1

23

ECRP003003900

VALVOLA ACCELERATORE

1

24

ECR12311438830

VITE

2

25

ECR12312715030

FERMO ALBERINO

1

26

ECRP003003910

LEVA ACCELERATORE

1

27

ECR12314402960

VITE COPERCHIO

4

29

ECRP003004020

VITE REGOLAZIONE

1






























Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRE160000170

*VEDI ECRE160000171 *

1

2

ECRE180000011

*VEDI ECRE180000030 *

1

3

ECRX503008950

LABEL,MODEL

2

4

ECRX692000022

*VEDI ECRX692000120 *

1




















































Rif.

Articolo

Descrizione

Q.tą

Nota

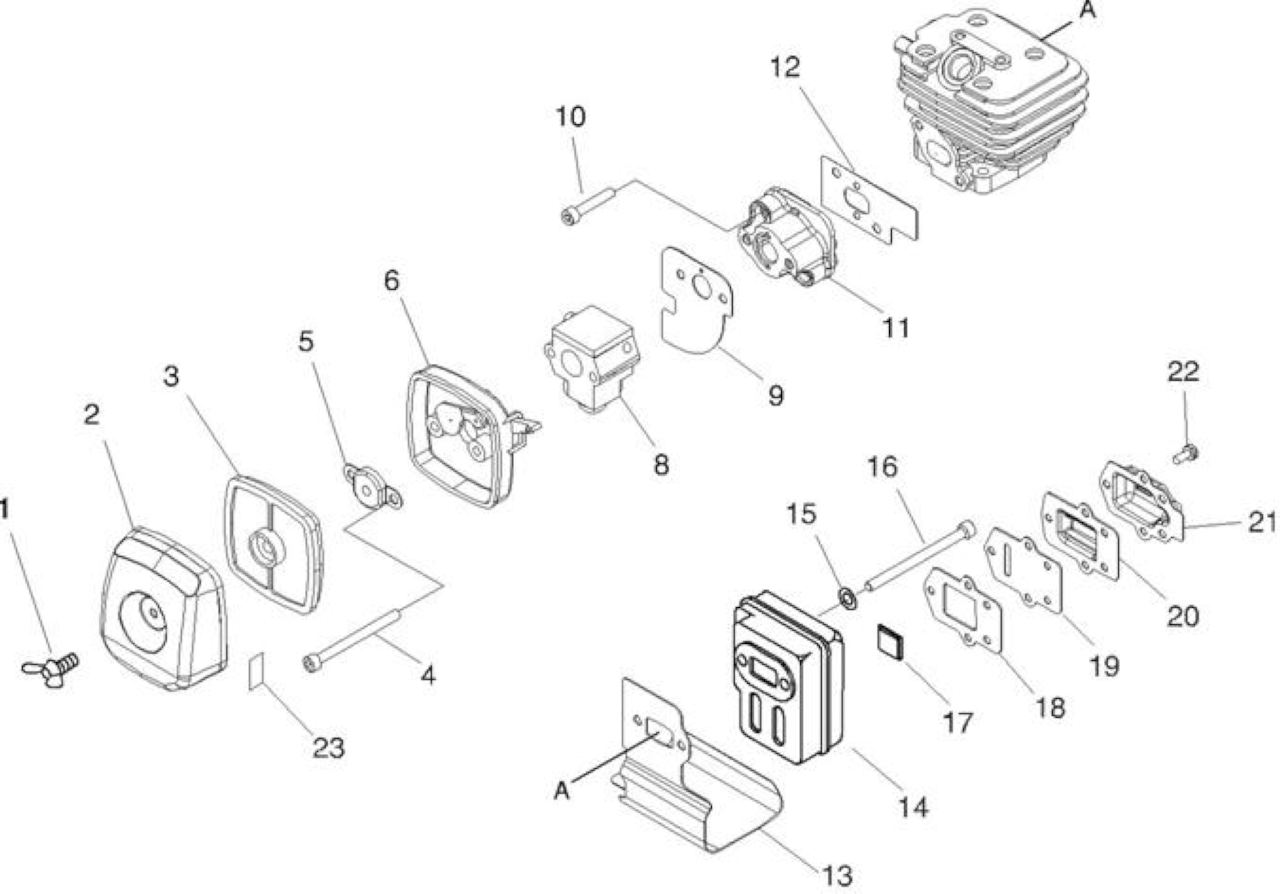

1

ECR21041752730

GALLETTO FILTRO ARIA

1



2

ECR13031305863

COP. FILTRO ARIA (NERO)

*T.I.99-710

1



3

ECRA226001410

FILTRO ARIA

1



4

ECRV805000100

BOLT, TORX 5

2



5

ECR12901152730

PIASTRINA

1



6

ECRP021004480

*VEDI ECRP021049750 *

*T.I.04-249

1



8

ECRA021001881

*VEDI ECRA021001882 *

1



9

ECRV103000550

GUARNIZIONE

ISOL-CARBURATORE

1



10

ECRV805000220

BULLONE TORX 5 -NERO-

2



11

ECRA200000370

ISOLATORE

1



12

ECRV103000540

GUARNIZIONE

ISOL-CARBURATORE

1



13

ECRV104000960

GUARNIZIONE SCARICO

1



14

ECRA300000810

*VEDI ECRA300000811 *

1



15

ECR90060300005

RONDELLA PIANA M5

2



16

ECRV203000190

BOLT,5

2



17

ECRA310000070

SCHERMO MARMITTA

1



18

ECRV104000940

*VEDI ECRV104000941 *

1



19

ECRA313001070

GUIDA SCARICO

1



20

ECRA313000840

GUIDA SCARICO

1



21

ECRA313001091

GUIDA SCARICO

1



22

ECRV804000080

*VEDI ECRV8040000030 *

5



23

ECR89033252730

ETICHETTA

1






















Rif.

Articolo

Descrizione

Q.tą

Nota

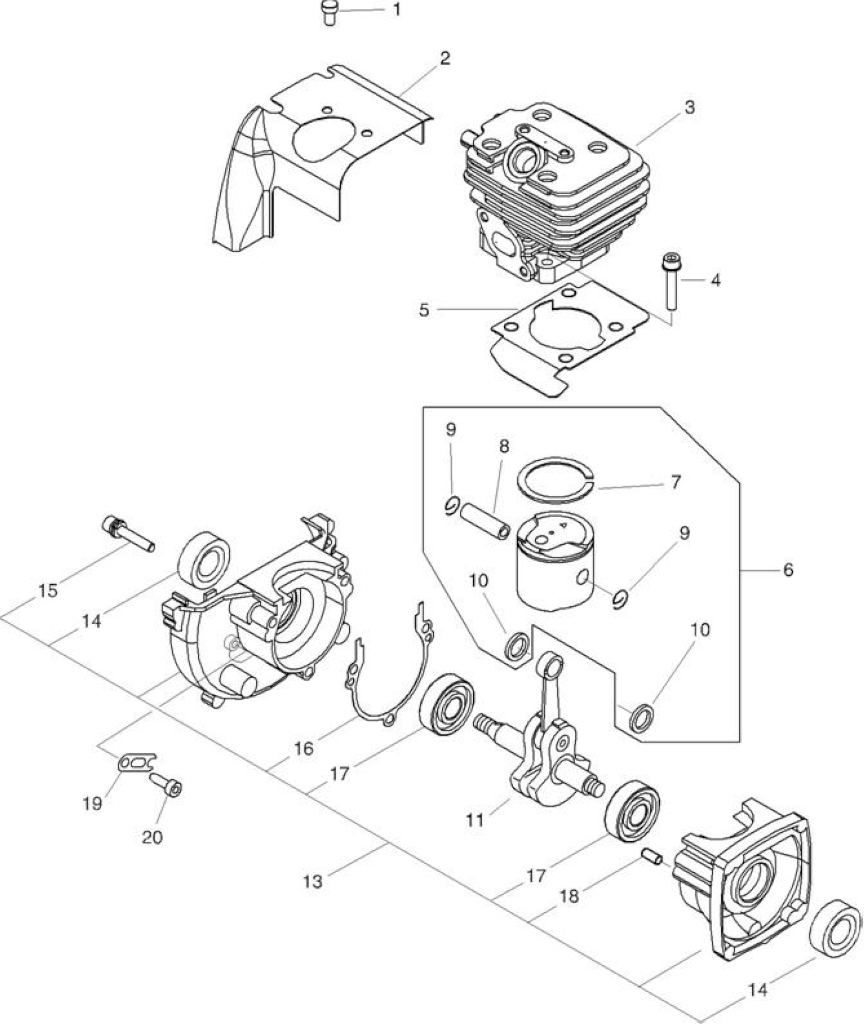

1

ECRV805000120

BULLONE TORX 5

2



2

ECRA160001260

COPERCHIO CILINDRO

1



3

ECRA130001020

CILINDRO X PB250/ES250

1



4

ECR90016205025

BULLONE BRUGOLA 5X25

4



5

ECRV100000190

GUARNIZIONE CILINDRO

1



6

ECRP021017410

KIT PISTONE X PB250/ES250

1



7

ECRA101000140

FASCIA ELASTICA

1



8

ECRV606000000

SPINOTTO PISTONE

1



9

ECR10001504630

FERMO SPINOTTO

2



10

ECR10001411520

DISTANZIALE SPINOTTO

2



11

ECRA011000590

ALBERO MOTORE COMPL.

1



13

ECRP021008231

CARTER MOTORE

1



14

ECR10021242031

PARAOLIO

2



15

ECR90016205028

BULLONE BRUGOLA 5X28

3



16

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



17

ECR9403536201

CUSCINETTO BB6201/C3

2



18

ECR10021503930

*VEDI ECR90033040080 *

2



19

ECRV150002400

PIASTRINA

1



20

ECRV805000120

BULLONE TORX 5

1







Rif.

Articolo

Descrizione

Q.tą Nota

1

ECR13100455530

*VEDI ECRP100006640 *

1

2

ECR13101655830

*VEDI ECRV107000190 *

1

3

ECR13105156030

MISCELATORE

1

4

ECR13100520561

*VEDI ECRA350000640 *

1

5

ECRA356000030

*VEDI ECRA356000031 *

1

6

ECR13201309820

*VEDI ECRV490001240 *

1

7

ECR13201049730

TUBO MISCELA ESTERNO

1

8

ECRV137000030

*VEDI ECR13211546730 *

1

9

ECR13201309820

*VEDI ECRV490001240 *

1

10

ECR13120507320

*VEDI ECR13120507321 *

1

11

ECRV471002170

*VEDI ECRV471002171 *

1

12

ECR13201204631

TUBO MISCELA ESTERNO

1

13

ECR90060300005

RONDELLA PIANA M5

2

14

ECRV805000150

BULLONE TORX 5

2


























Rif.

Articolo

Descrizione

Q.tą

Nota

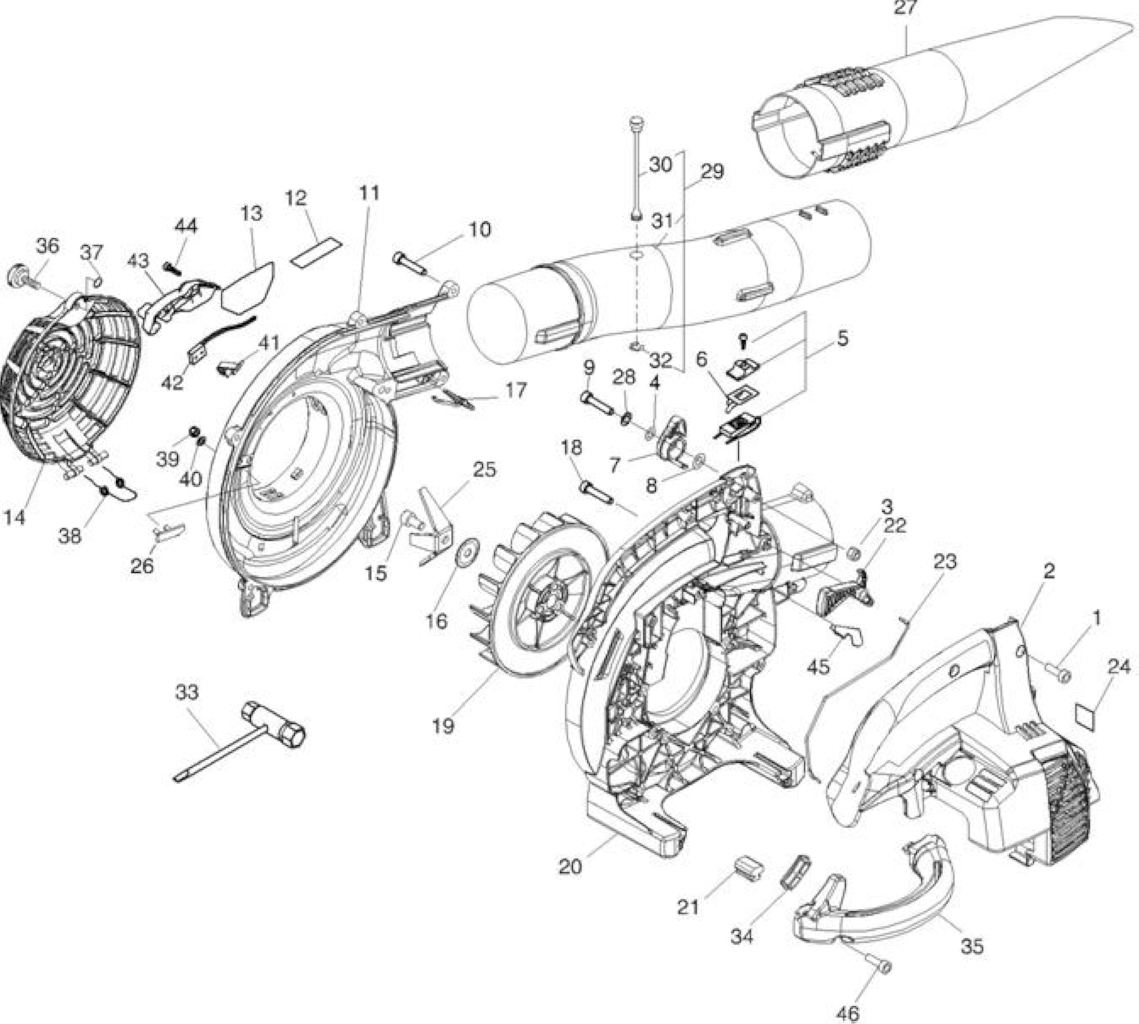

1

ECRV805000010

BULLONE TORX 5

7



2

ECRA190000860

*VEDI ECRP021037440 *

1



3

ECR90056250005

*VEDI ECR90056000005 *

1



4

ECR90060200005

RONDELLA

1



5

ECRA440001310

*VEDI ECRP021045250 *

1



6

ECRV486000150

TERMINALE CAVO

1



7

ECRC453000300

LEVA ACCELERATORE

1



8

ECR90060300005

RONDELLA PIANA M5

1



9

ECRV805000220

BULLONE TORX 5 -NERO-

1



10

ECRV805000010

BULLONE TORX 5

6



11

ECRE103000980

CARTER VENTOLA SX

1



12

ECRX505002080

LABEL,CAUTION

1



13

ECRX547001830

LABEL,ECHO

1



14

ECRE104000090

GRIGLIA

1



15

ECR90010508015

BOLT, H.S. 8*15

1



16

ECR10014319830

RONDELLA

1



17

ECRC662000040

*VEDI ECRC662000050 *

1



18

ECRV804000070

BULLONE

4



19

ECRE100000220

VENTOLA

1



20

ECRE103000690

CARTER VENTOLA

1



21

ECR35133520560

AMMORTIZZATORE

2



22

ECRC450000410

*VEDI ECRC450000411 *

1



23

ECRC454000190

ASTINA ACCELERATORE

1



24

ECRX505002310

ETICHETTA

1



25

ECRX413000010

COLTELLO TRITURATORE T.N.

1



26

ECRX413000020

COLTELLO TRITURATORE

1



27

ECRE165000191

TUBO IN PLASTICA PB251/PB255ES/250

1



28

ECR90060500005

RONDELLA APERTA M5

1



29

ECRE165000380

* VEDI ECRE165000860 *

1



30

ECRE178000050

PERNO

1



31

ECRE165000390

*VEDI ECRE165000380 *

1



32

ECRV583000080

RING

1



34

ECRV420001440

AMMORTIZZATORE

1



35

ECRC410001020

IMPUGNATURA POSTERIORE

1



36

ECRV299000290

*VEDI ECRV299000650 *

1



37

ECR90072000003

ANELLO GOMMA P-03

1



38

ECRV452000370

MOLLA DI RITORNO

1



39

ECR90056250005

*VEDI ECR90056000005 *

2



40

ECR90060300005

RONDELLA PIANA M5

2



41

ECRA446000000

LEVA

1



42

ECRA045000590

INTERRUTTORE

1



43

ECRA473000050

SEDE INTERRUTTORE

1



44

ECRV804000010

BULLONE TORX 4

2



45

ECRV162000580

PLUG

1



46

ECRV805000230

BOLT, TORX 5

2
