Avviamento Basamento motore Bobina, Volano Carburatore

Informazioni tecniche
CILINDRATA	63,3
POTENZA	2,9 (3,9)
VOLUME ARIA MAX	1440
VELOCITà ARIA MAX	92,4
PESO	9,8
SERBATOIO MIX	2020

Carter ventola

Filtro aria, Carburatore Imbragatura Impugnatura acceleratore

Impugnatura acceleratore da matr. 37041470 Impugnatura acceleratore fino a matr. 37041469 Marmitta

Motore

Serbatoio miscela Tubo soffiante

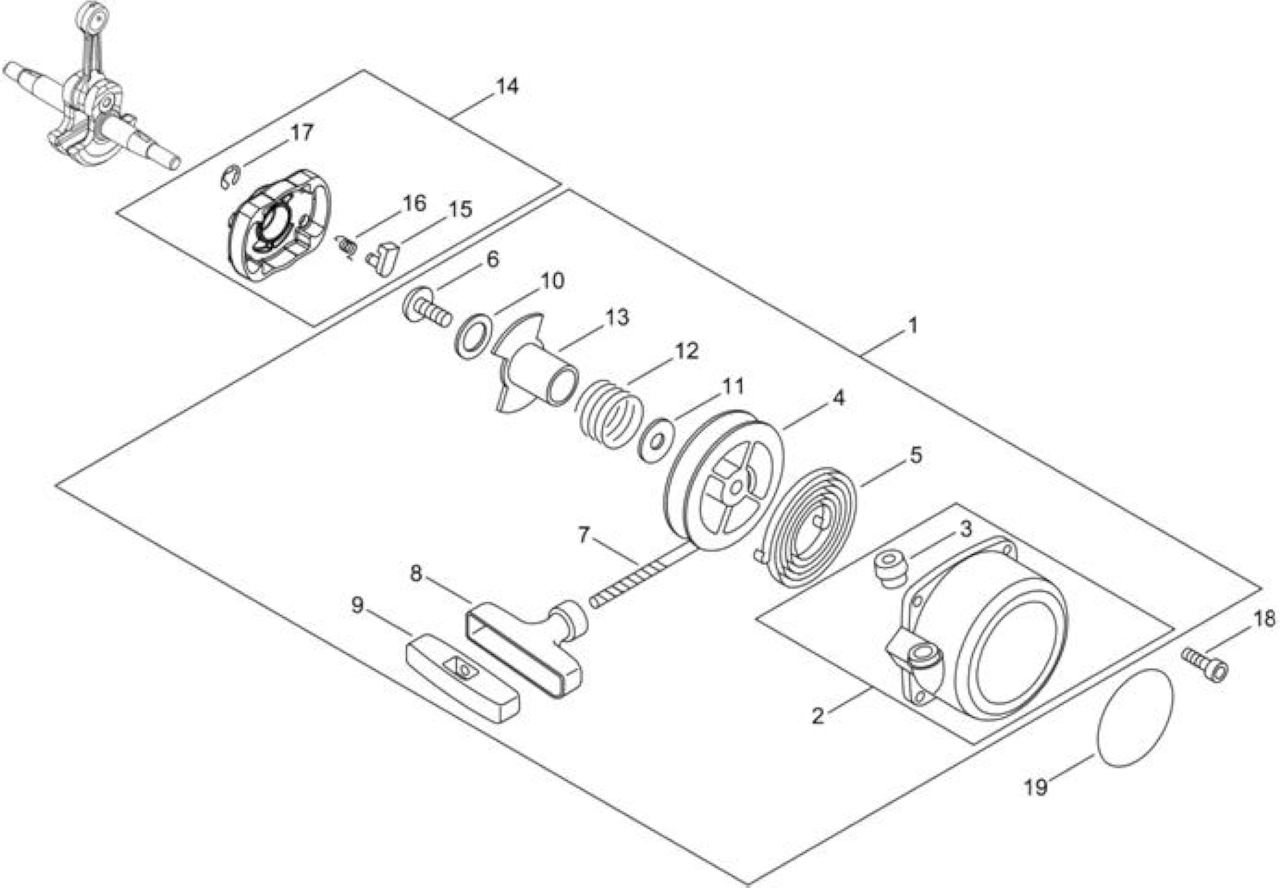

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051000841	AVVIAMENTO COMPLETO	1
2	ECRP022039320	CARTER AVVIAMENTO	1
3	ECRP022045770	GUIDA FUNE	1
4	ECRP022010280	PULEGGIA AVVIAMENTO	1
5	ECRP022004680	MOLLA AVVIAMENTO	1
6	ECR17723661830	*VEDI ECRV253000310 *	1
8	ECR17722811620	IMPUGNATURA AVVIAMENTO	1
9	ECRP022010260	COPERCHIO IMPUGNATURA	1
10	ECRP022010250	RONDELLA	1
11	ECRP022010240	RONDELLA	1
12	ECRP022010231	MOLLA	1
13	ECRP022010221	INNESTO AVVIAMENTO	1
14	ECRA052000270	GANCI AVV.TO COMPLETI	1
15	ECRP022003120	GANCIO AVVIAMENTO	2
16	ECRP022003130	MOLLA DI RITORNO	2
17	ECRP022002100	*VEDI SKRP022002100 *	2
18	ECRV253001020		4
19	ECRX502000460	ETICHETTA	1

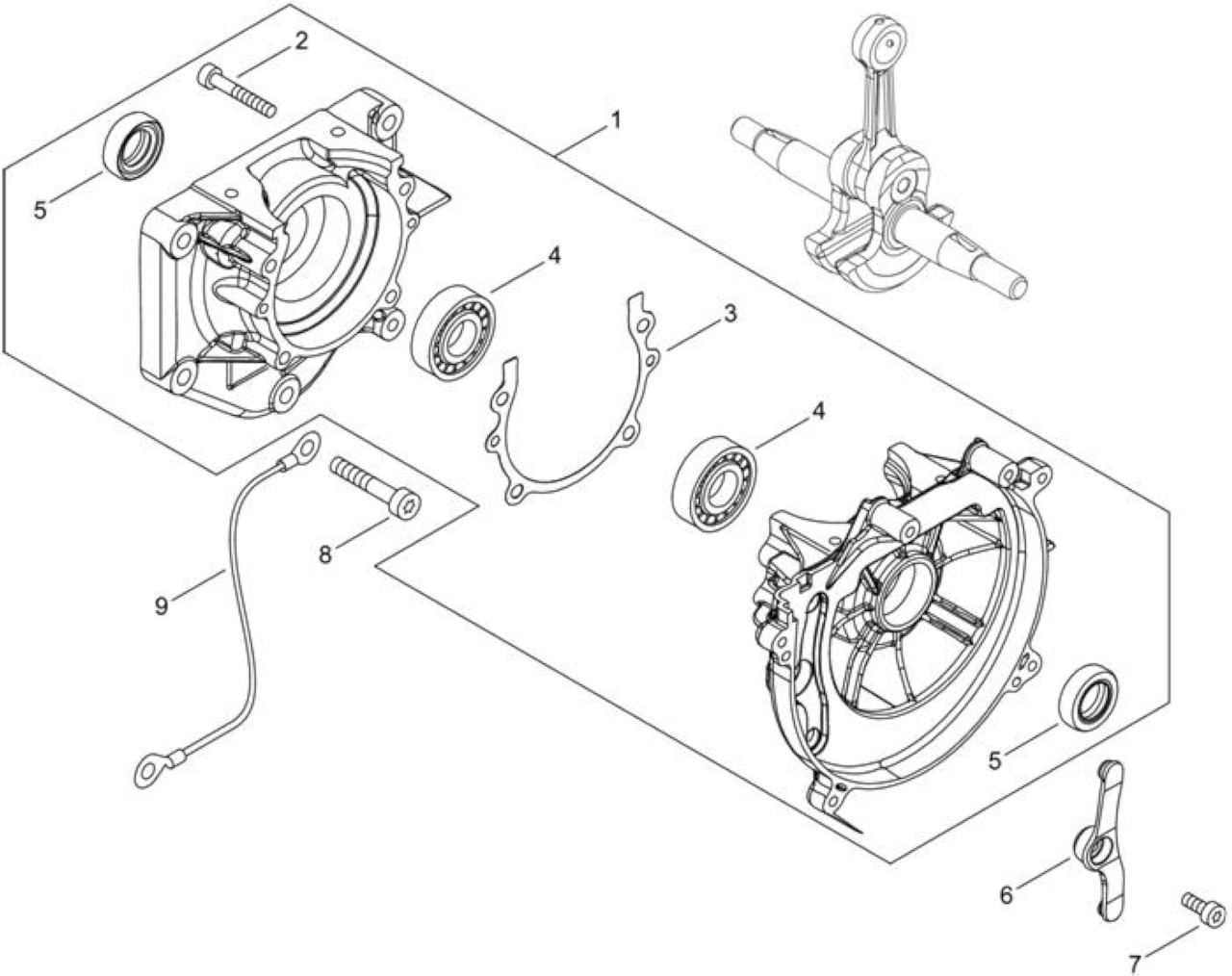

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021017260	CARTER MOTORE	1
2	ECRV805000180	BULLONE, TORX 5	4
3	ECRV102000070	GUARNIZIONE CARTER MOTORE	1
4	ECR9403236302	CUSCINETTO BB6302/C3	2
5	ECRV508000100	PARAOLIO	2
6	ECRA127000240	PARAPOLVERE	1
7	ECRV253001040		1
8	ECRV254000220		5
9	ECRV485001180	CAVO MASSA	1

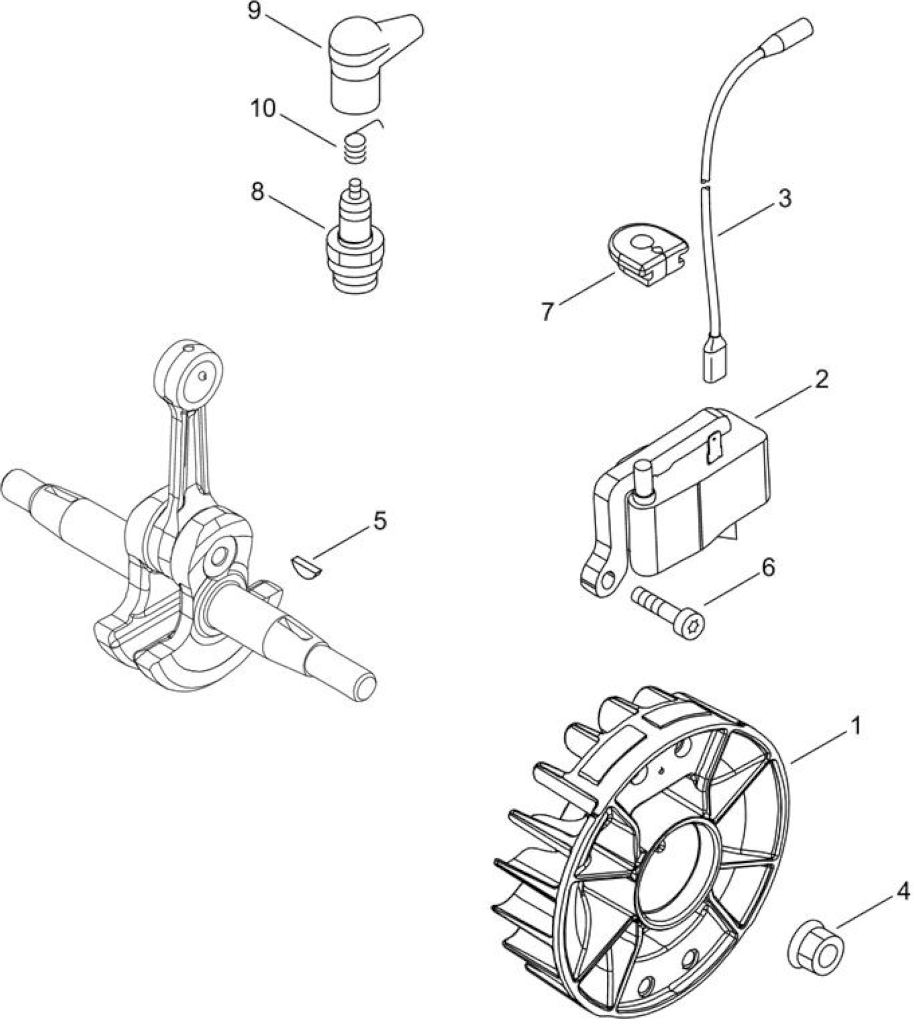

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409000390	VOLANO	1
2	ECRA411001521	* VEDI ECRA411001522 *	1
3	ECRV485002900	CAVO MASSA	1
4	ECR90051900010	DADO 10	1
5	ECR90032303014	CHIAVETTA	1
6	ECRV805000160	BULLONE TORX 5	2
7	ECR15611240630	GOMMINO	1
8	ECRBPMR8Y		1
9	ECR15901203433	CAPPUCCIO CANDELA	1
10	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1

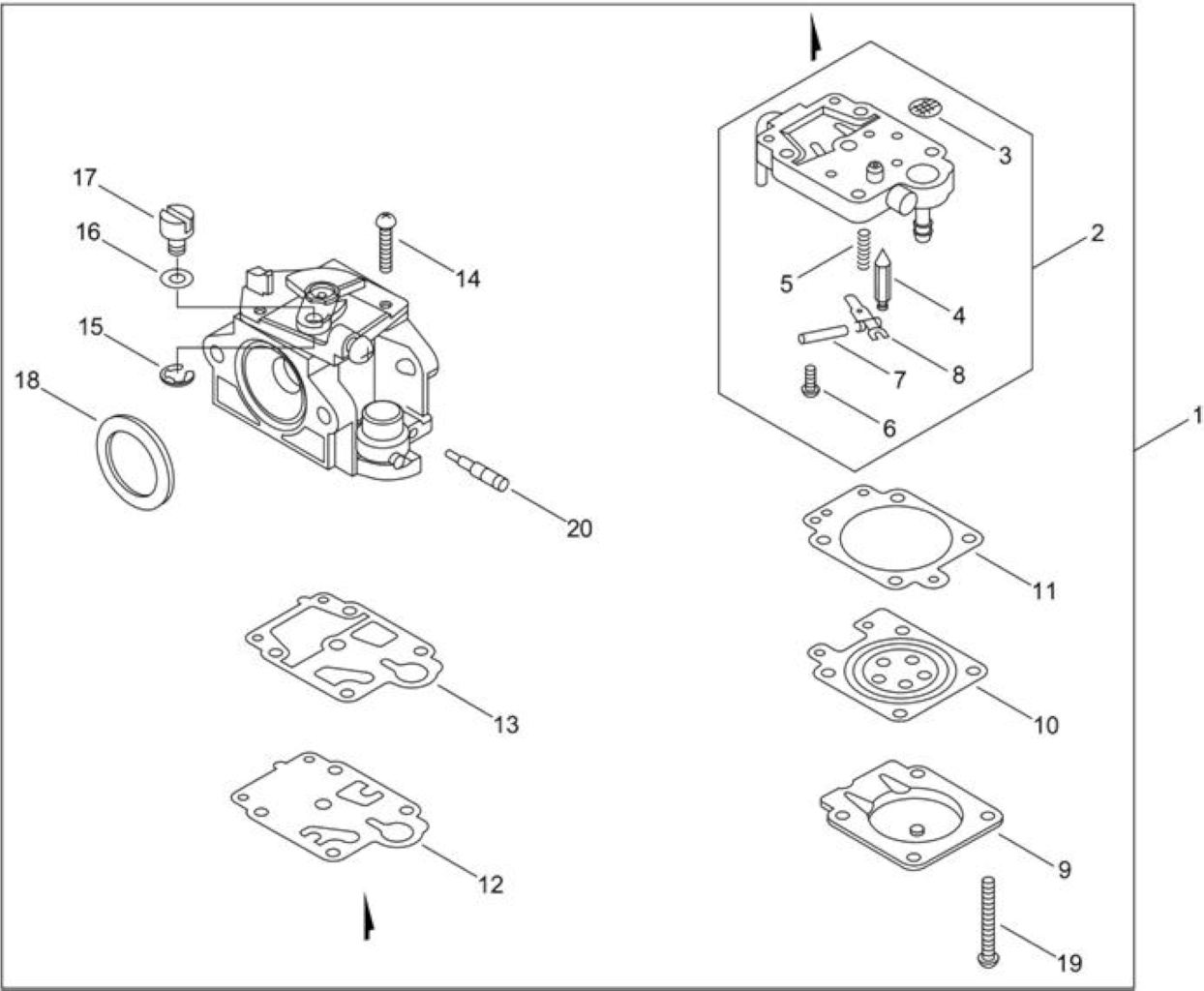

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021003942	CARBURATORE WYK-406	1
2	ECRP003005500	COPERCHIO POMPA COMPLETO	1
3	ECR12312610631	FILTRO CARBURATORE	1
4	ECR12313719830	SPILLO CARBURATORE	1
5	ECR12312205560	MOLLA BILANCIERE	1
6	ECRP003005510		1
7	ECR12313803930	SPINOTTO	1
8	ECR12312303930	BILANCIERE	1
9	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
10	ECRP003001850	MEMBRANA CON DISCO	1
11	ECR12314027230	GUARNIZIONE MEMBRANA	1
12	ECRP003005650	MEMBRANA POMPANTE	1
13	ECRP003004100	GUARNIZIONE MEMBRANA	1
14	ECRP003002400	SCREW	2
15	ECR12317307930	FERMO CE	1
16	ECR12314954230	RONDELLA	1
17	ECR12317245130	PERNO CARBURATORE	1
18	ECR12314312110	GUARNIZIONE AD ANELLO	1
19	ECR12314444330	VITE COPERCHIO	4
20	ECRP003005880	SPILLO	1

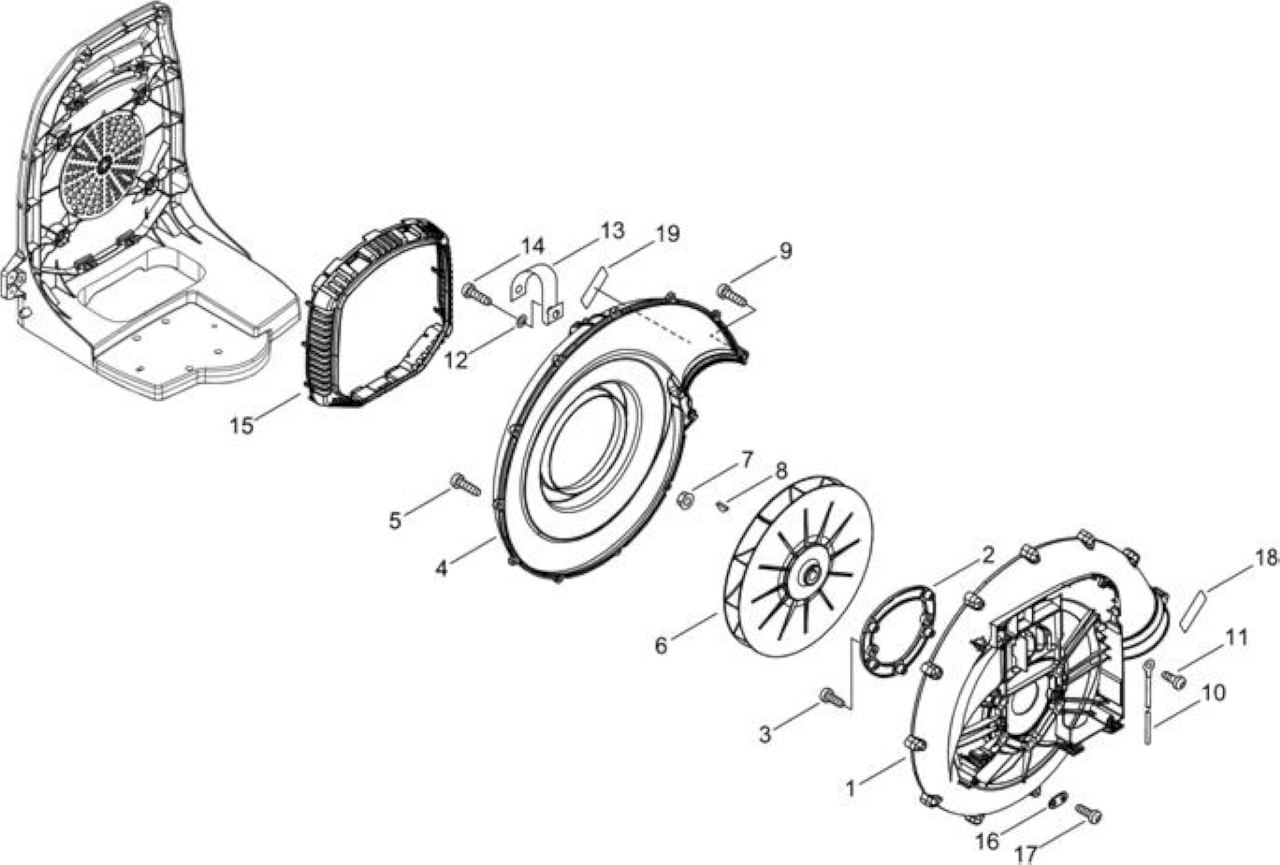

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRE103000670	CARTER VENTOLA	1
2	ECRC632000100	PIASTRA	1
3	ECRV805000000	BULLONE TORX 5	2
4	ECRE103000683	CARTER VENTOLA	1
5	ECRV805000010	BULLONE TORX 5	10
6	ECRE100000080	VENTOLA	1
7	ECR90051900010	DADO 10	1
8	ECR90032303014	CHIAVETTA	1
9	ECRV805000010	BULLONE TORX 5	2
10	ECRV485001200	CAVO MASSA	1
11	ECRV805000240	BULLONE TORX 5X12	1
12	ECR61301907350	WASHER 5.5*16*2T	2
13	ECRC617000380	FERMO	1
14	ECRV805000010	BULLONE TORX 5	2
15	ECRE104000100	GRIGLIA	1
16	ECRV150001350	PIASTRINA	1
17	ECRV805000000	BULLONE TORX 5	1
18	ECRX505010790		1
19	ECRX505007910		1

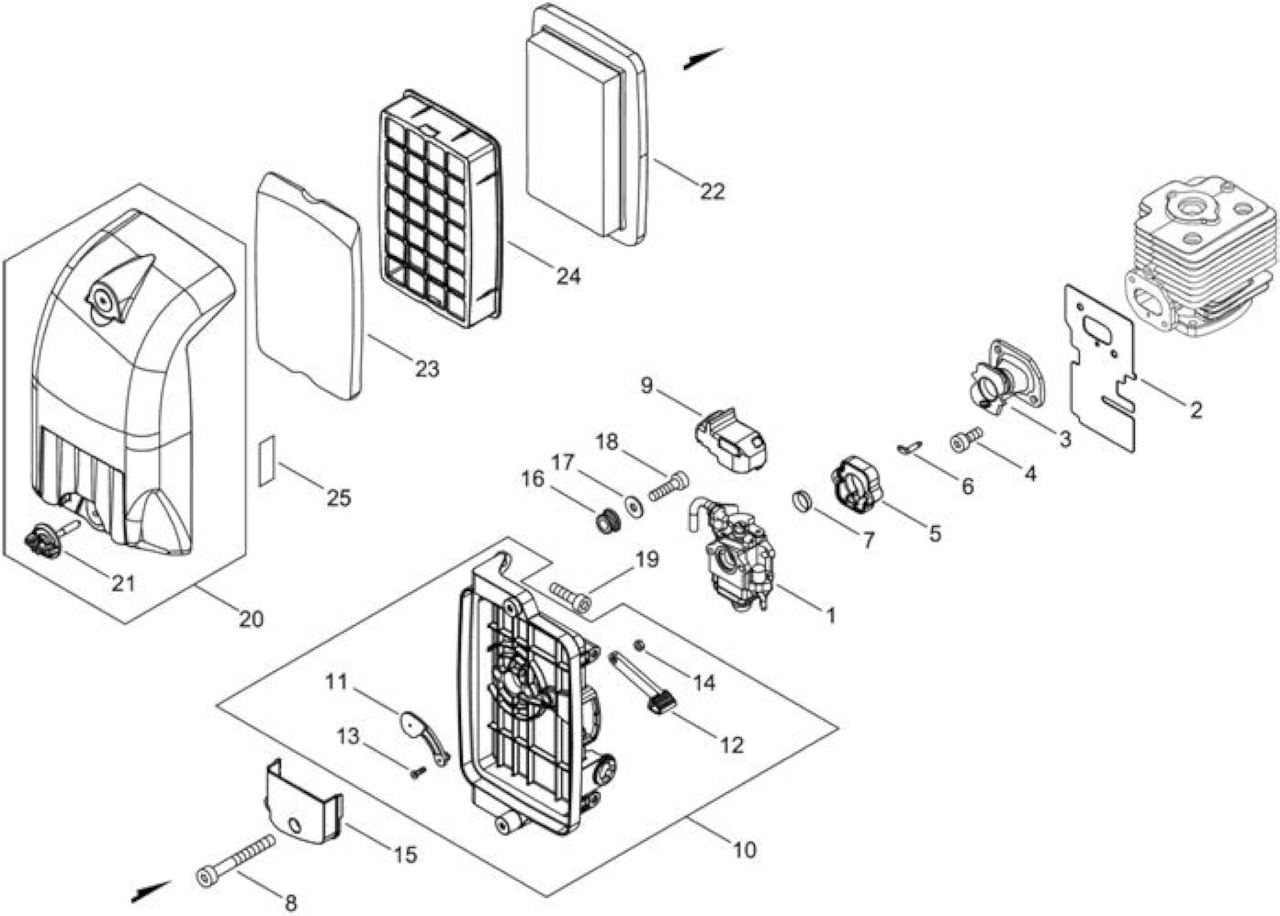

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021003942	CARBURATORE WYK-406	1
2	ECRV103000530	GUARNIZIONE ISOL-CARBURATORE	1
3	ECRA202000090	COLLETTORE ASPIRAZIONE	1
4	ECRV253001000		2
5	ECRA201000010	ISOLATORE	1
6	ECRV351000020	COLLARINO -14MM-	1
7	ECRA205000000	ANELLO TENUTA	1
8	ECRV805000090	BOLT, TORX 5	2
9	ECRA246000040	PARAPOLVERE	1
10	ECRP021017282	CORPO FILTRO ARIA	1
11	ECRA243000370		1
12	ECRA242000112		1
13	ECRV201000010		1
14	ECR9211003000		1
15	ECRA244000090	PIASTRINA	1
16	ECRC480000130	CONNETTORE CAVO	1
17	ECR13191103460	DISTANZIATORE	1
18	ECRV805000000	BULLONE TORX 5	1
19	ECRV805000010	BULLONE TORX 5	2
20	ECRP100004290		1
21	ECRA235000020	POMELLO COPERCHIO F.A.	2
22	ECRA226000410	FILTRO ARIA X PB770/EB770	1
23	ECRA226000480	ELEMENTO FILTRO ARIA X PB770/EB770	1
24	ECRA227000030	PIASTRA	1
25	ECR89033252730	ETICHETTA	1

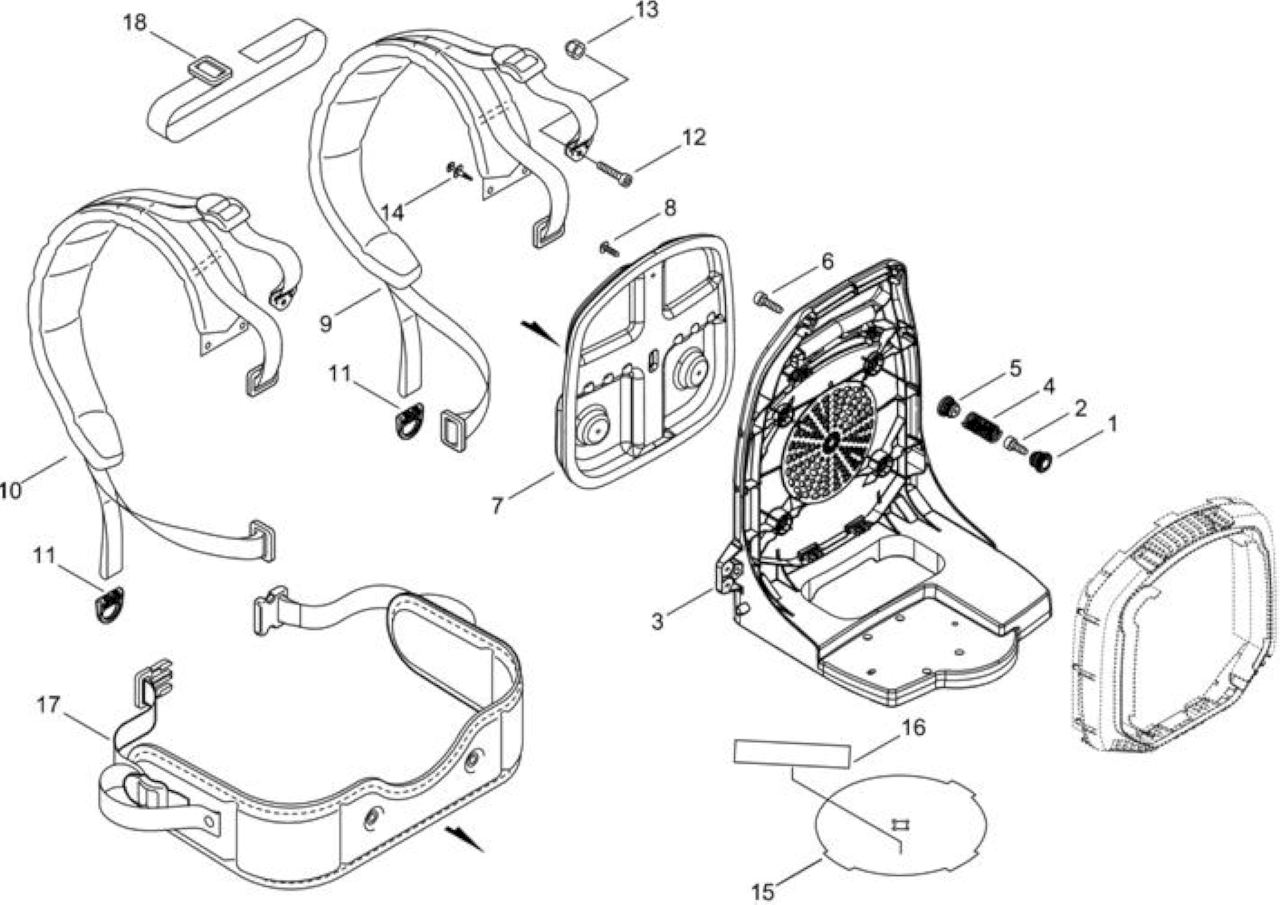

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV456000260	SUPPORTO AMMORTIZZATORE	4
2	ECRV805000000	BULLONE TORX 5	4
3	ECRP200000500	TELAIO	1
4	ECRV450000780	MOLLA DI COMPRESSIONE	4
5	ECRV456000271	SUPPORTO AMMORTIZZATORE	4
6	ECRV805000010	BULLONE TORX 5	4
7	ECRC630000070	CUSCINO TELAIO	1
8	ECRV491000090	CLIP	3
9	ECRC061000820	*VEDI ECRC061000821 *	1
10	ECRC061000830	*VEDI ECRC061000831 *	1
11	ECRC645000080	FIBBIA	2
12	ECRV805000050	BULLONE, TORX 5	2
13	ECR90056250005	*VEDI ECR90056000005 *	2
14	ECRV491000540	CLIP	4
15	ECRC635000000	COPERCHIO SCHIENALE	1
16	ECRX505009090		1
17	ECRC644000240	CINGHIAGGIO LOMBARE X PB8010	1
18	ECRC651000140		1

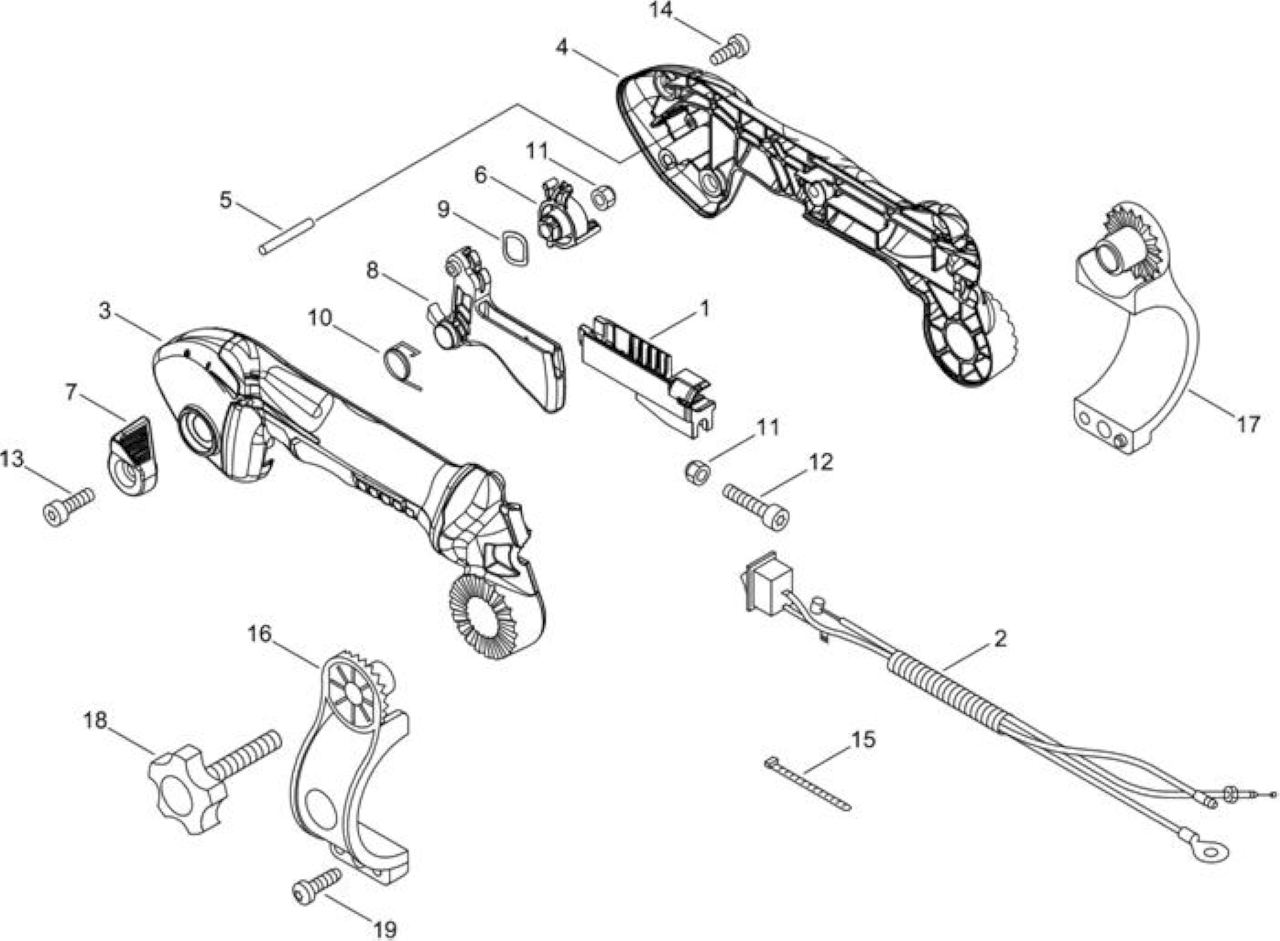

Rif. Articolo Descrizione Q.tà Nota

2 ECRV043001171 CAVO ACC.RE COMP.*T.I.17-627 1

3	ECRC400001532	SEMI-IMPUGNATURA SX	1
4	ECRC400001541	SEMI-IMPUGNATURA DX	1
5	ECRV621000040	SPINOTTO	1
6	ECRC453000580	LEVA ACCELERATORE	1
7	ECRC453000560	LEVA BLOCCA ACCELERATORE	1
8	ECRC450000941	LEVA ACCELERATORE	1
9	ECR42975201850	RONDELLA	1
10	ECRV452001630	MOLLA LEVA ACC.	1
11	ECR90056250005	*VEDI ECR90056000005 *	2
12	ECRV805000050	BULLONE, TORX 5	1
13	ECRV805000160	BULLONE TORX 5	1
14	ECRV805000000	BULLONE TORX 5	4
15	ECR17812143230	FERMO	1
16	ECRC405000360	SUPPORTO IMPUGNATURA SX	1
17	ECRC405000370	SUPPORTO IMPUGNATURA DX	1
18	ECRV299000630	POMELLO	1
19	ECRV805000010	BULLONE TORX 5	1

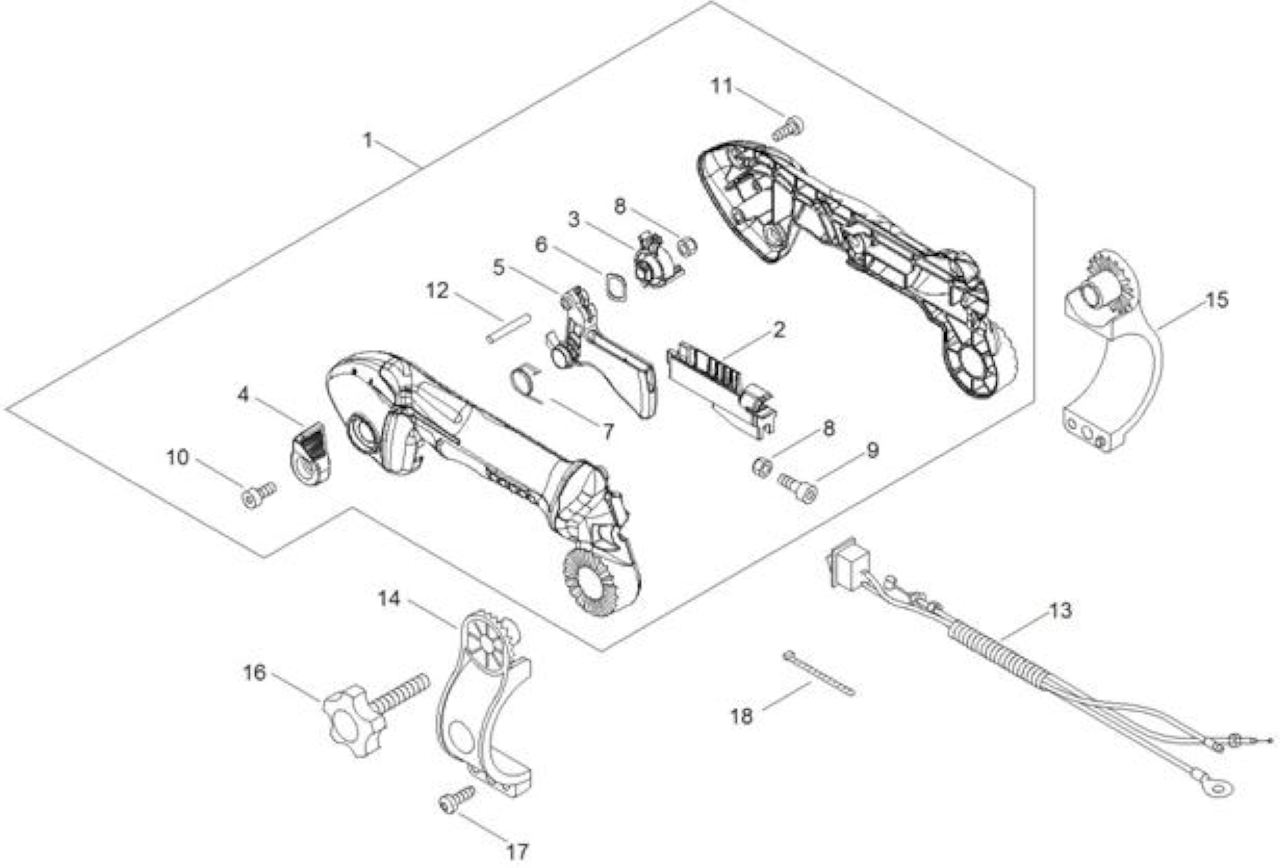

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021050430	* VEDI ECRP021051881 *
2	ECRC482000100	*VEDI ECRC482000101 *	1
3	ECRC453000580	LEVA ACCELERATORE	1
4	ECRC453000560	LEVA BLOCCA ACCELERATORE	1
5	ECRC450000941	LEVA ACCELERATORE	1
6	ECR42975201850	RONDELLA	1
7	ECRV452001630	MOLLA LEVA ACC.	1	SPRING
8	ECR90056250005	*VEDI ECR90056000005 *	2	5
9	ECRV805000050	BULLONE, TORX 5	1	TB-5*30 10.9
10	ECRV805000160	BULLONE TORX 5	1	TB-5*20 10.9
11	ECRV805000000	BULLONE TORX 5	4	TT-5*16 DG 10.9
12	ECRV621000040	SPINOTTO	1	3*32
13	ECRV043001070	*VEDI ECR91203 *	1
14	ECRC405000360	SUPPORTO IMPUGNATURA SX	1
15	ECRC405000370	SUPPORTO IMPUGNATURA DX	1
16	ECR30581208260	*VEDI ECRV299000560 *	1
17	ECRV805000010	BULLONE TORX 5	1	TT-5*20 DG 10.9
18	ECR17812143230	FERMO	1	CV-150 BL

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021017291	*VEDI ECRP021017292 *	1
2	ECR9154503014	VITE	1
3	ECRE151000000	*VEDI ECRE151000001 *	1
4	ECRC453000211	LEVA ACCELERATORE	1
5	ECRC450000390	*VEDI SKRC450000391 *	1
6	ECRC453000203	LEVA ACCELERATORE	1
7	ECRV805000010	BULLONE TORX 5	4
8	ECRV303000100	WASHER,CIRCULAR 5	1
9	ECR30581208260	*VEDI ECRV299000560 *	1
10	ECRV805000010	BULLONE TORX 5	1
11	ECRC405000360	SUPPORTO IMPUGNATURA SX	1
12	ECRV043000340	*VEDI ECRV043001020 *	1
13	ECRC405000370	SUPPORTO IMPUGNATURA DX	1
16	ECRV805000230	BOLT, TORX 5	1
17	ECRX505000950	LABEL,CAUTION	1

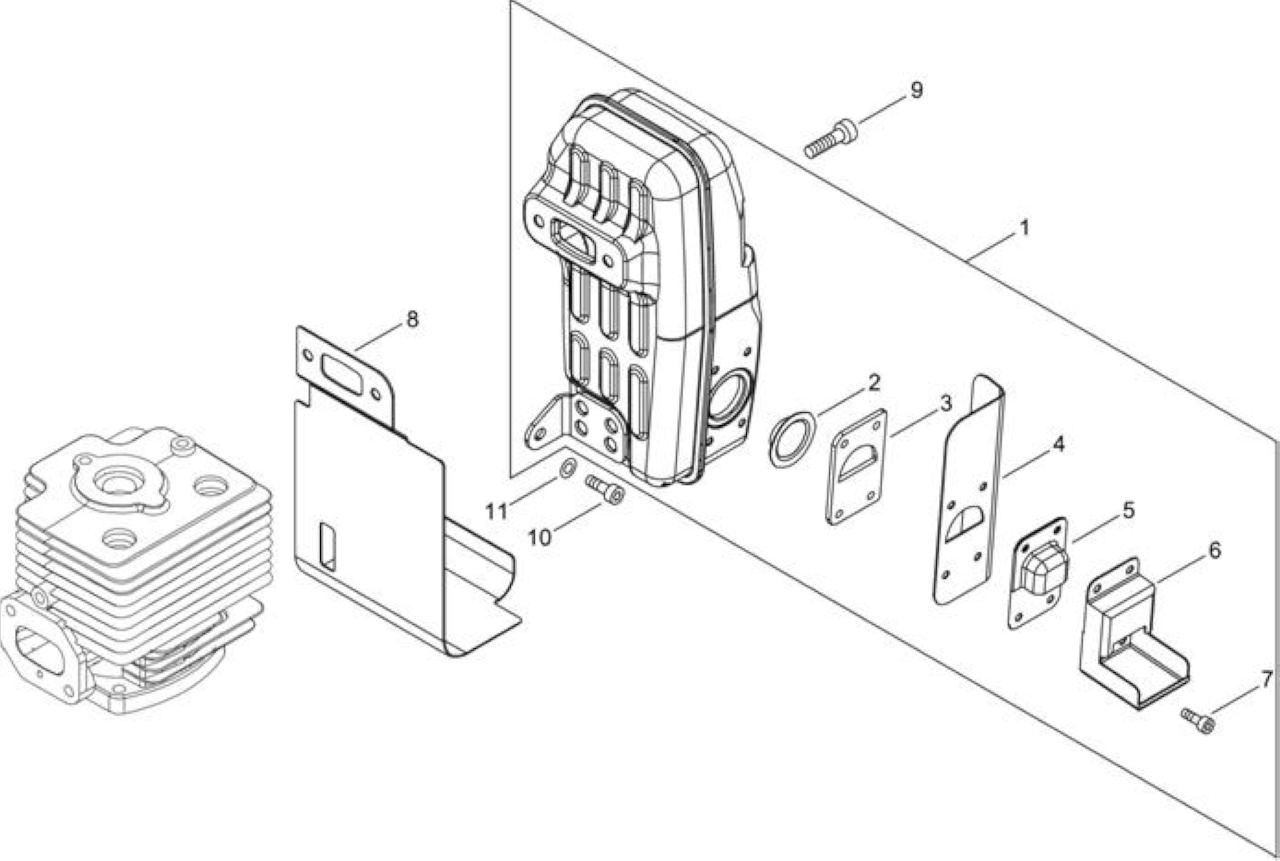

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021017273	MARMITTA COMPLETA	1
2	ECRA310000000	SCHERMO MARMITTA	1
3	ECRV104000551	GUARNIZIONE SCARICO	1
4	ECRV104000560	GUARNIZIONE SCARICO	1
5	ECRA313000520	GUIDA SCARICO	1
6	ECRA313001080	GUIDA SCARICO	1
7	ECRV804000050	BULLONE TORX 4	4
8	ECRV104000950	GUARNIZIONE MARMITTA	1
9	ECRV806000050	BULLONE TORX 6	2
10	ECRV805000250	BULLONE TORX 5	1
11	ECR61301907350	WASHER 5.5*16*2T	1

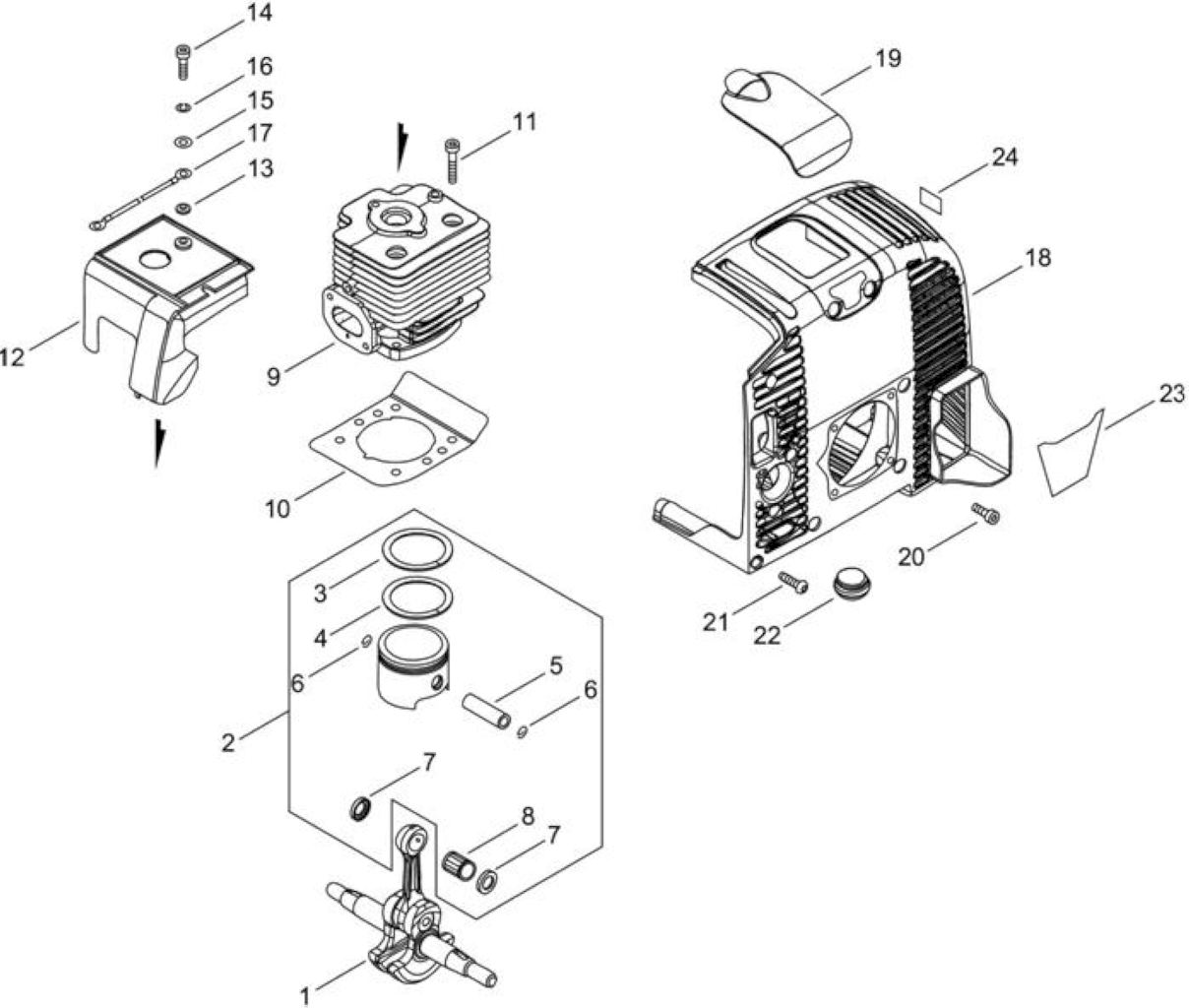

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA011000572	ALBERO MOTORE	1
2	ECRP021002984	KIT PISTONE X PB650/750/755/770	1
3	ECRA101000030	FASCIA ELASTICA	1
4	ECRA101000020	FASCIA ELASTICA	1
5	ECRV608000010	SPINOTTO PISTONE	1
6	ECR10001500120	FERMO SPINOTTO	2
7	ECRV307000550		2
8	ECRV555000010	CUSCINETTO BIELLA	1
9	ECRA130001050	CILINDRO X PB770/EB770	1
10	ECRV100000290	GUARNIZIONE CILINDRO	1
11	ECRV805000220	BULLONE TORX 5 -NERO-	4
12	ECRA160001242	COPERCHIO CILINDRO	1
13	ECRV323000060	WASHER,CIRCULAR 5	1
14	ECRV253000990		1
15	ECR90060000005	RONDELLA PIANA M5	1
16	ECR90060500005	RONDELLA APERTA M5	1
17	ECRV485001190	CAVO MASSA	1
18	ECRA190000852	COPERCHIO MOTORE	1
19	ECRA429000060	COPERCHIO	1
20	ECRV253001010		4
21	ECRV805000010	BULLONE TORX 5	6
22	ECRV420000910	AMMORTIZZATORE	2
23	ECRX547003410		1
24	ECRX505002310	ETICHETTA	1

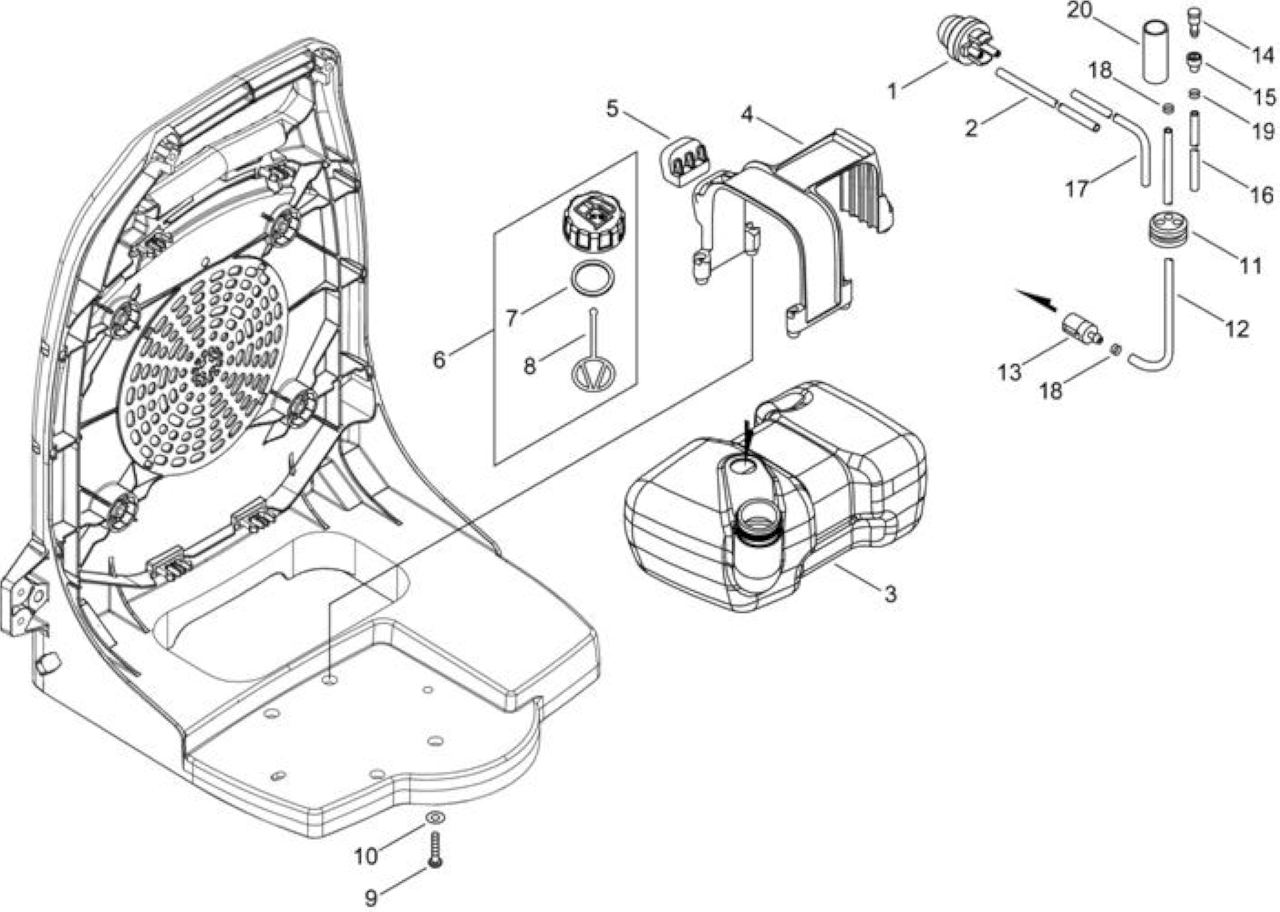

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR12318139130	PRIMER - ARANCIONE -	1
2	ECRV471001241	TUBETTO *T.I.06-324	1
3	ECRA350000980	SERBATOIO MISCELA	1
4	ECRA392000281	FASCETTA SERBATOIO MISCELA	1
5	ECRV420004620	AMMORTIZZATORE	1
6	ECRP100006640	TAPPO MISCELA	1
7	ECRV107000190	GUARNIZIONE TAPPO MISCELA	1
8	ECR13105156030	MISCELATORE	1
9	ECRV253001030		6
10	ECR61301907350	WASHER 5.5*16*2T	6
11	ECR13211555931	GOMMINO SERBATOIO BENZINA	1
12	ECRV470000861	TUBETTO	1
13	ECRA369000460	FILTRO MISCELA	1
14	ECRA356000031	VALVOLA SFIATO	1
15	ECR13132840630	VALVOLA ASPIRAZIONE	1
16	ECRV471001471		1
17	ECRV471002311	TUBETTO	1
18	ECRV490001240	CLIP	2
19	ECRV490001230	CLIP	1
20	ECRV475004401	TUBETTO	1

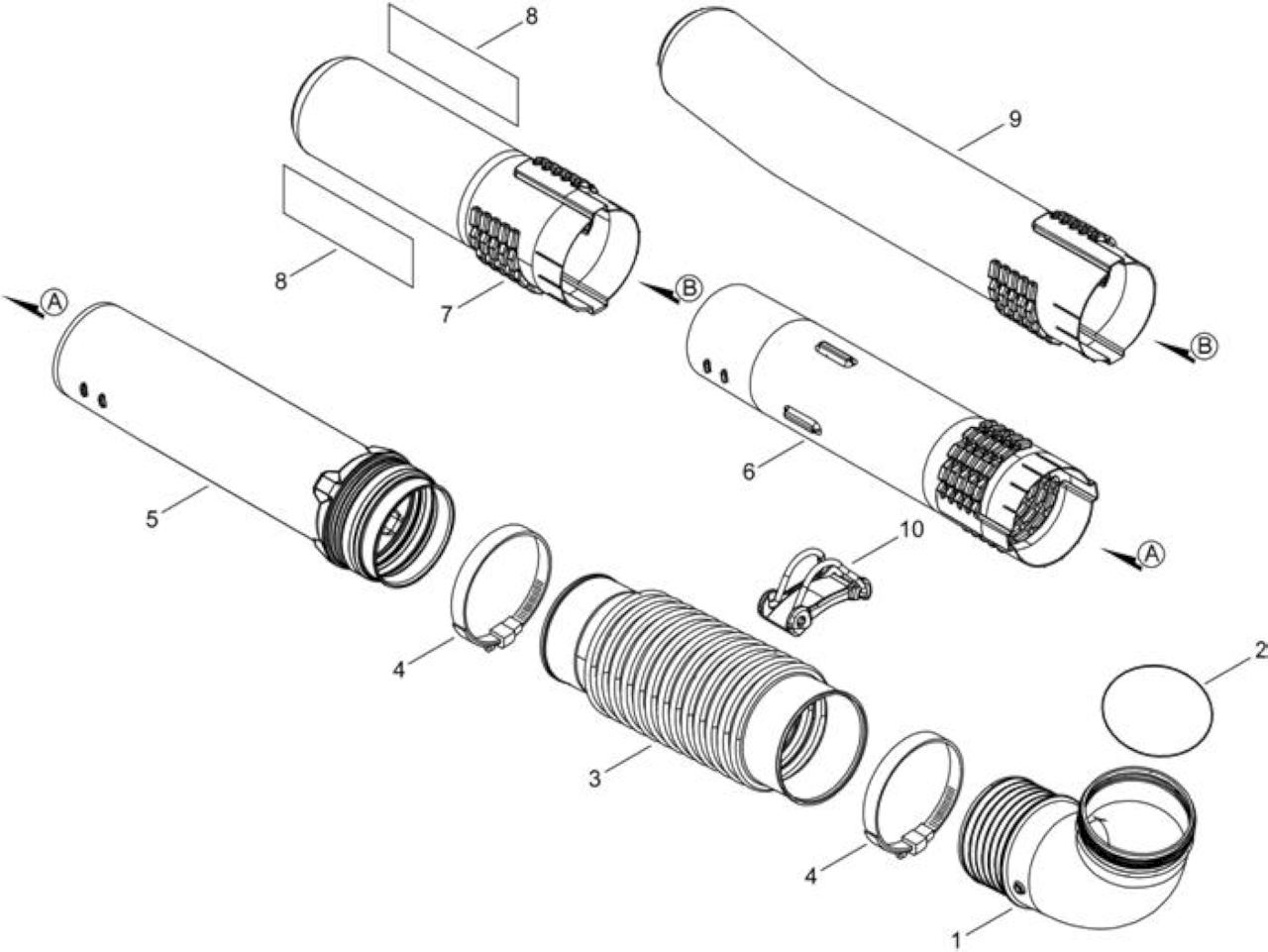

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRE160000131	TUBO A GOMITO	1
2	ECR9250109500	O-RING	1
3	ECRE164000090	MANICOTTO IN GOMMA	1
4	ECRV495000440	FASCETTA 77.8MM-101.6MM	2
5	ECRE165000721	TUBO DIRITTO PB770/EB770	1
6	ECRE165000291	TUBO IN PLASTICA PB770	1
7	ECRE165000280	TUBO FINALE PB770/EB770	1
8	ECR89011804262	LABEL, ECHO	2
9	ECRE165000730	TUBO FINALE CURVO PER PB770/EB770	1
10	ECRC487000420	SUPPORTO CAVO	1
