Avviamento Basamento motore Bobina, Volano Carburatore

Filtro aria, Carburatore Impugnatura acceleratore Marmitta

Motore Spallacci

Supporto motore, Serbatoio Tubi


Ventola, Carter ventola

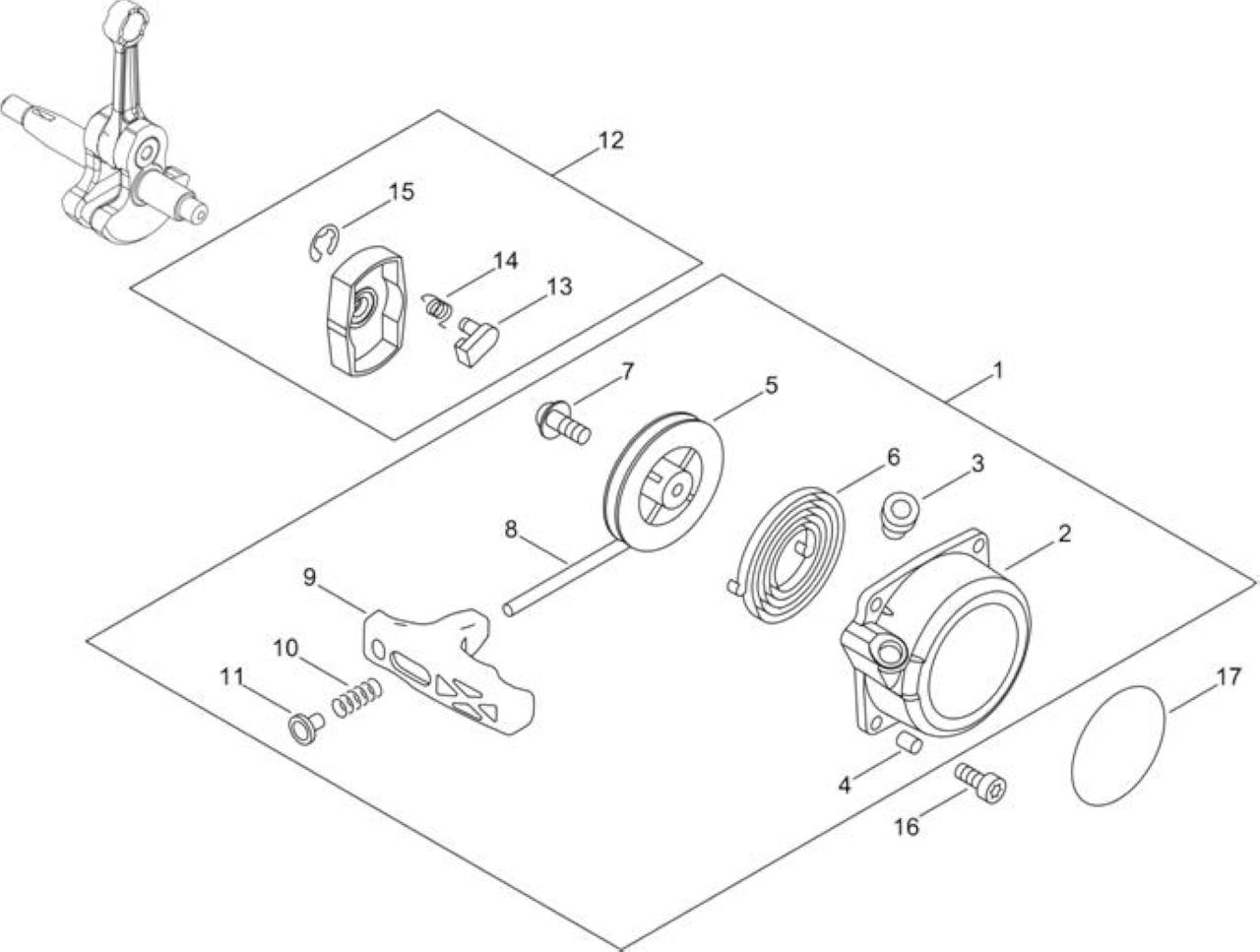

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA051002980

*VEDI ECRA050000340 *

1



2

ECRP022038550

COPERCHIO AVVIAMENTO

1



3

ECR17722742030

*VEDI ECRP022045770 *

1



4

ECRP022038560

SPESSORE

4



5

ECRP022036630

PULEGGIA AVVIAMENTO

*T.I.17-628

1



6

ECRP022036640

MOLLA AVVIAMENTO

*T.I.17-628

1



7

ECR17723644330

VITE

1



9

ECRP022036780

IMPUGNATURA AVVIAMENTO

1



10

ECRV450001170



1



11

ECRV376001400

SPACER

1



12

ECRA052000490

GANCI AVVIAMENTO COMPLETI

1



13

ECRP022036620

GANCI AVVIAMENTO

*T.I.17-628

2



14

ECR17723440630

MOLLA DI RITORNO

2



15

ECRP022002100

*VEDI SKRP022002100 *

0



16

ECRV805000160

BULLONE TORX 5

1



17

ECRX502000410

ETICHETTA

1

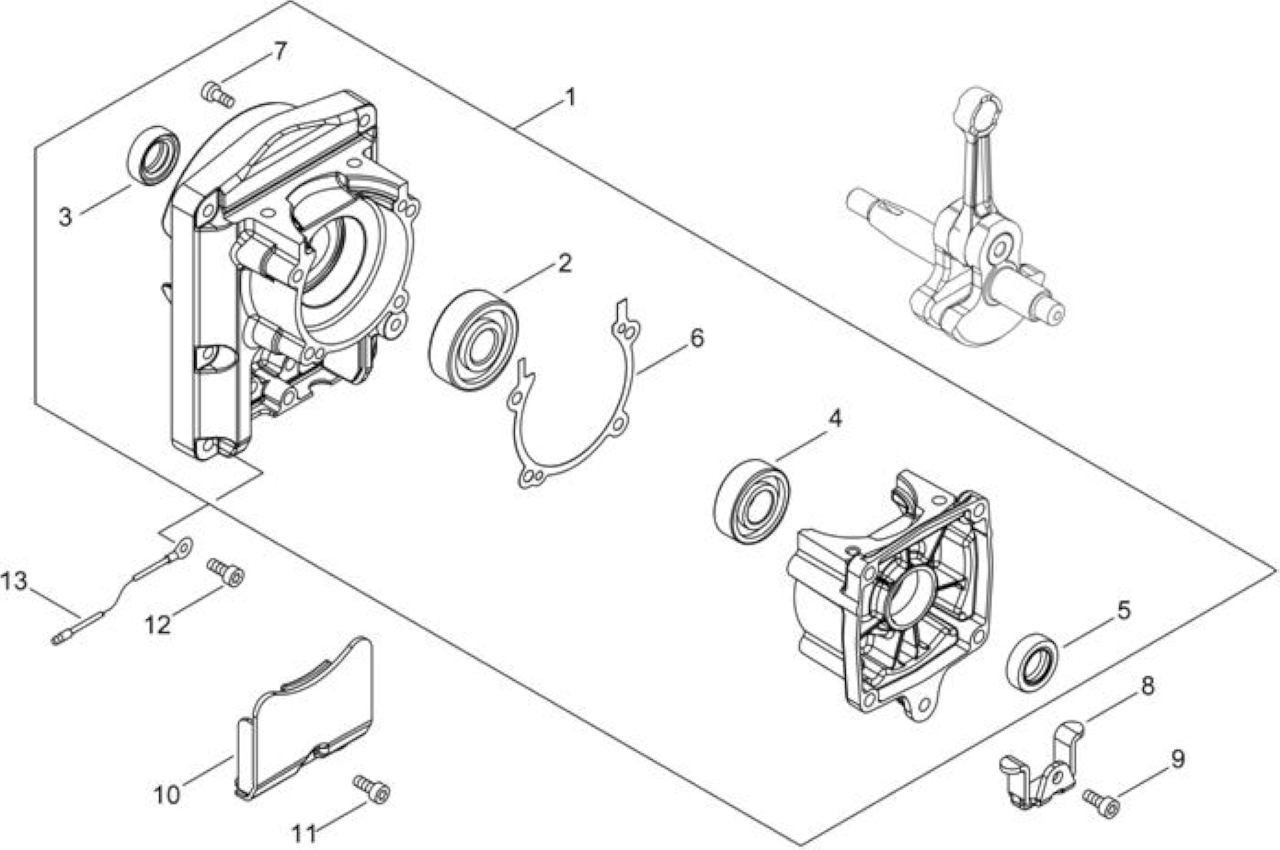

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021048150

COPPIA CARTER MOTORE

1

2

ECR9400036302

BALL BEARING 6302 C3

1

3

ECR10021300310

PARAOLIO

1

4

ECR90081036202

CUSCINETTO BB6202

1

5

ECRV508000100

PARAOLIO

1

6

ECRV102000270

GUARNIZIONE CARTER MOTORE

1

7

ECRV805000180

BULLONE, TORX 5

4

8

ECRV401000600

AMMORTIZZATORE

1

9

ECRV805000140

BULLONE TORX 5

1

10

ECRA127000420

PARAPOLVERE

1

11

ECRV805000250

BULLONE TORX 5

1

12

ECRV805000180

BULLONE, TORX 5

6

13

ECRV485002770

CAVO MASSA

1

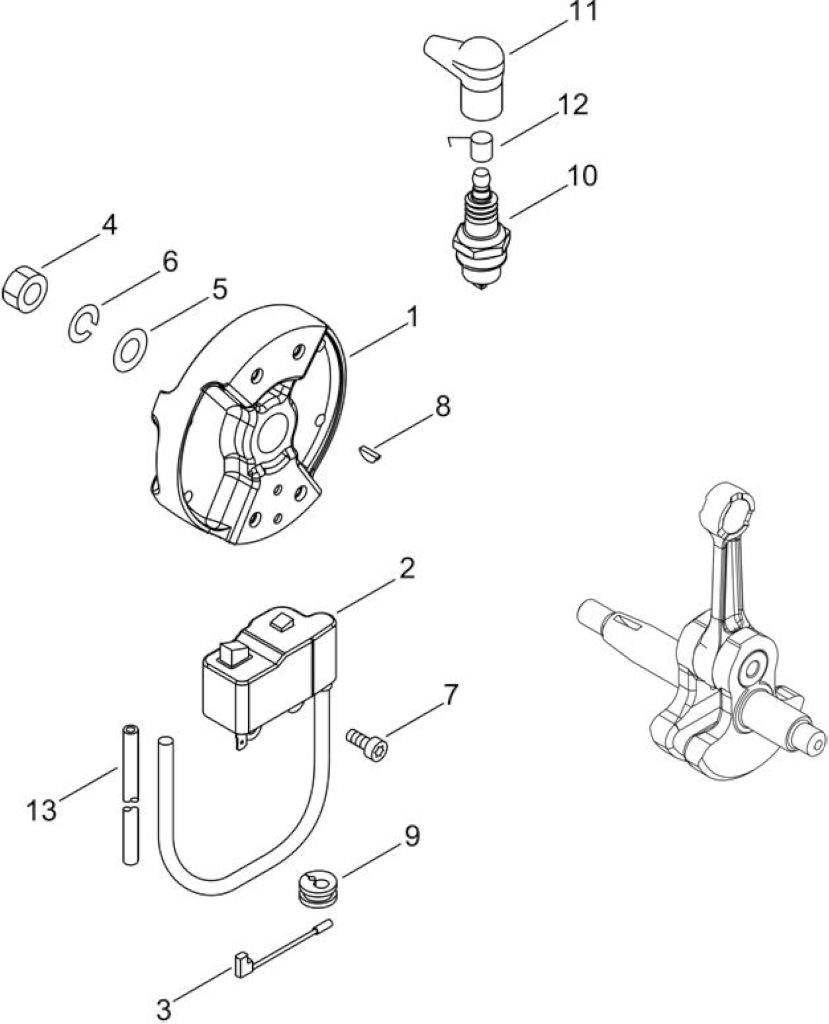

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001270

VOLANO                   *T.I.15-561

1

2

ECRA411001620

MODULO ACCENSIONE

1

3

ECRV485002780

CAVO MASSA

1

4

ECR90050100010

DADO 10X1,25

1

5

ECR90060200010

RONDELLA PIANA M10.5X21X2

1

6

ECR90060500010

RONDELLA APERTA M10

1

7

ECRV805000250

BULLONE TORX 5

2

8

ECR90032303014

CHIAVETTA

1

9

ECR15111204630

GUIDA

1

11

ECR15901203433

CAPPUCCIO CANDELA

1

12

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1

13

ECRV475008320

TUBETTO 6.3*8*350

1

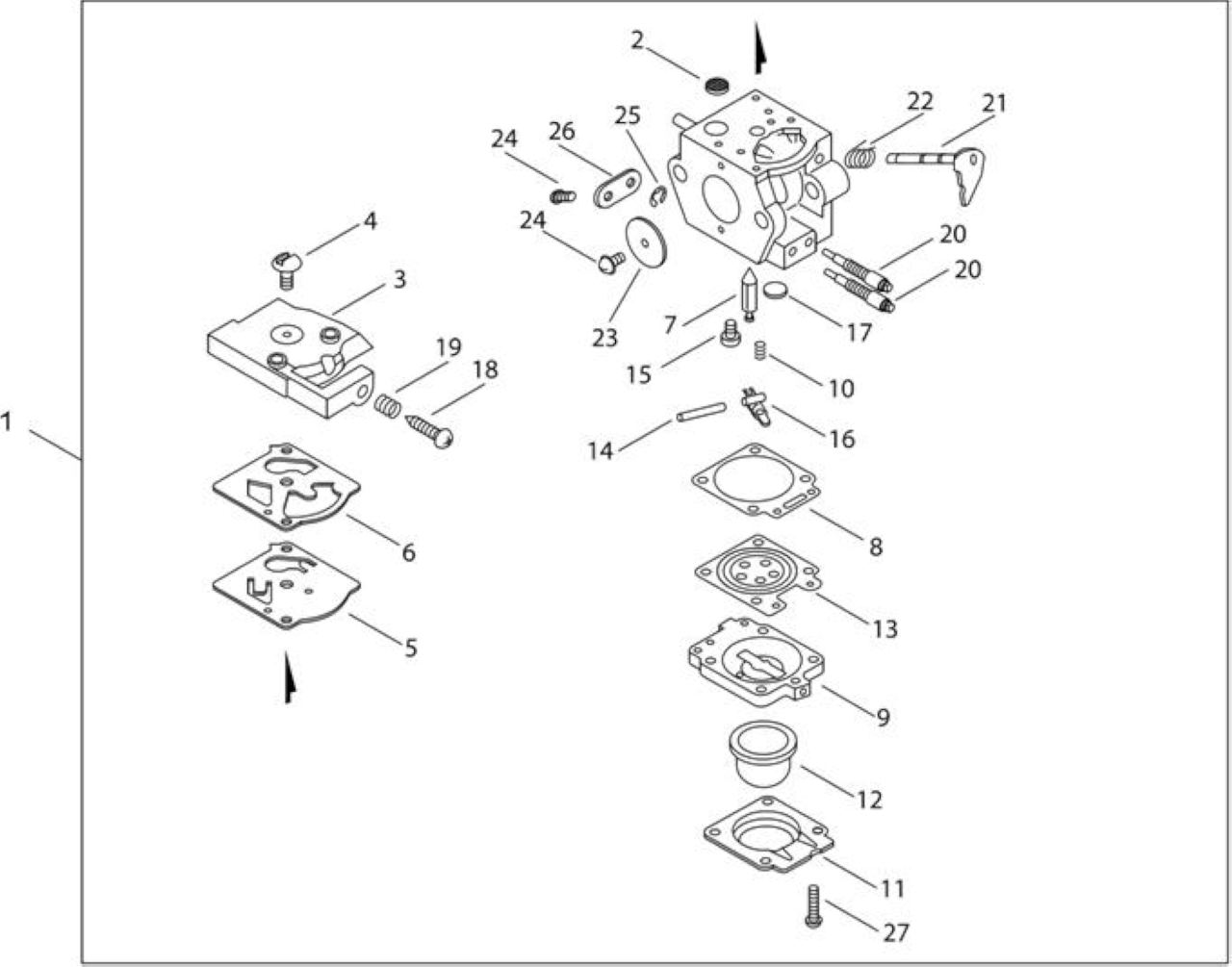

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004330

*VEDI ECRA021004331 *

1



2

ECR12312610631

FILTRO CARBURATORE

1



3

ECRP003005520

COPERCHIO MEMBRANA POMPANTE

1



4

ECR12311003930

VITI COPRI POMPANTE

1



5

ECR12311215030

MEMBRANA POMPANTE

1



6

ECR12312515030

GUARNIZIONE MEMBRANA

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECRP003003840

GUARNIZIONE MEMBRANA

1



9

ECR12318046130

CORPO MEMBRANA POMPANTE

1



10

ECR12312203660

MOLLA BILANCIERE

1



11

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1



12

ECR12318140630

PRIMER

1



13

ECRP003001850

MEMBRANA CON DISCO

1



14

ECR12313803930

SPINOTTO

1



15

ECRP003005400



1



16

ECR12312303930

BILANCIERE

1



17

ECR12314610631

PASTIGLIA CARBURATORE

1



18

ECRP003001400

SCREW, IDLE ADJUST

1



19

ECR12313304260

MOLLA REGISTRO MINIMO

1



20

ECRP003004010

VITE REGOLAZIONE

2



21

ECRP003005530

ALBERINO ACCELERATORE

1



22

ECRP003003890

MOLLA CARBURATORE

1



23

ECR12311610530

FARFALLA ACCELERATORE

1



24

ECR12311438830

VITE

2



25

ECR12312715030

FERMO ALBERINO

1



26

ECRP003003910

LEVA ACCELERATORE

1



27

ECR12314402960

VITE COPERCHIO

4

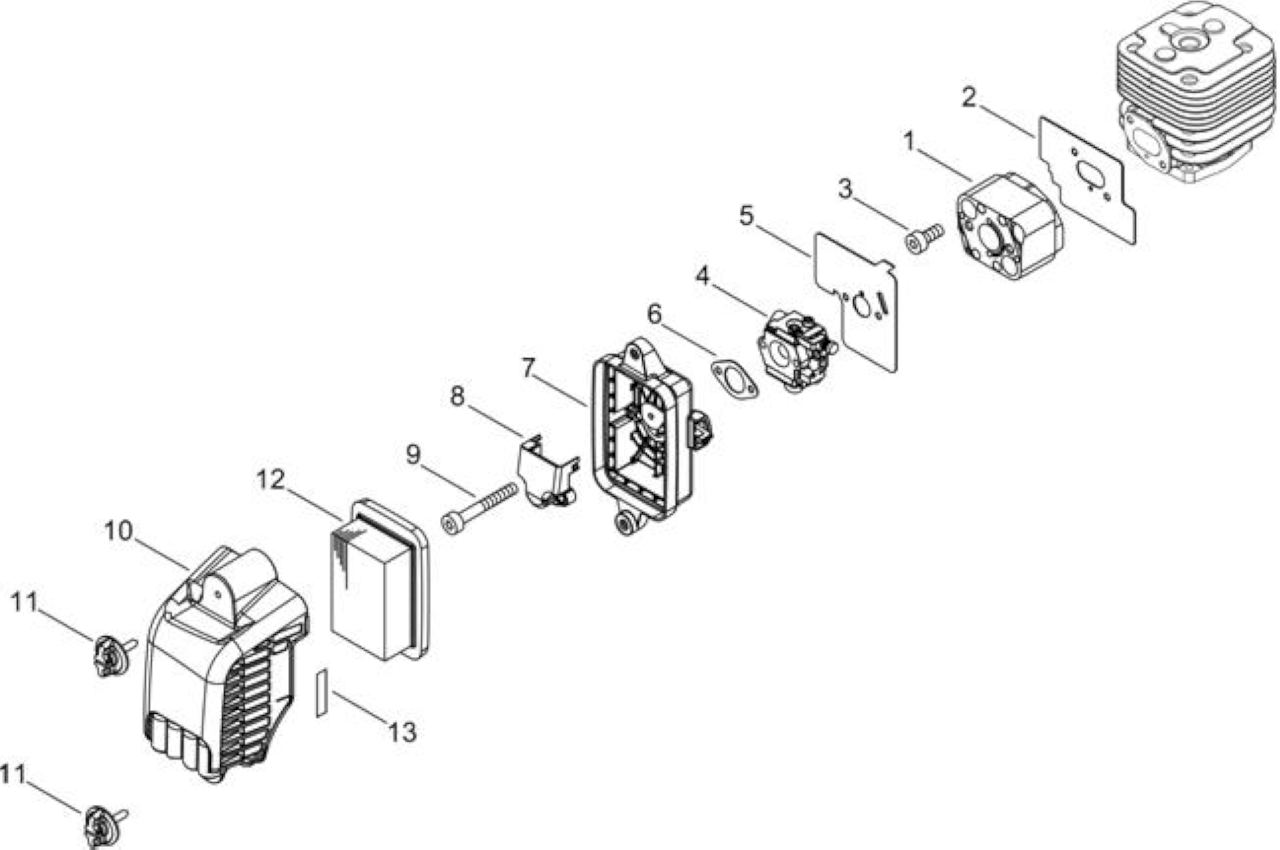

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA200001040

ISOLATORE

1

2

ECRV103001770

GUARNIZIONE ISOLATORE

1

3

ECRV805000220

BULLONE TORX 5 -NERO-

2

4

ECRA021004330

*VEDI ECRA021004331 *

1

5

ECRV103001780

GUARNIZIONE

ISOL-CARBURATORE

1

6

ECRV103001790

GUARNIZIONE

ISOL-CARBURATORE

1

7

ECRP021047960

ALLOGGIO FILTRO ARIA

1

8

ECRA244000300

PIASTRINA

1

9

ECRV805000340

BULLONE, TORX 5

2

10

ECRA232001780

COPERCHIO FILTRO ARIA

1

11

ECRA235000380

POMELLO FILTRO ARIA

2

12

ECRA226000032

FILTRO ARIA

1

13

ECR89033252730

ETICHETTA

1

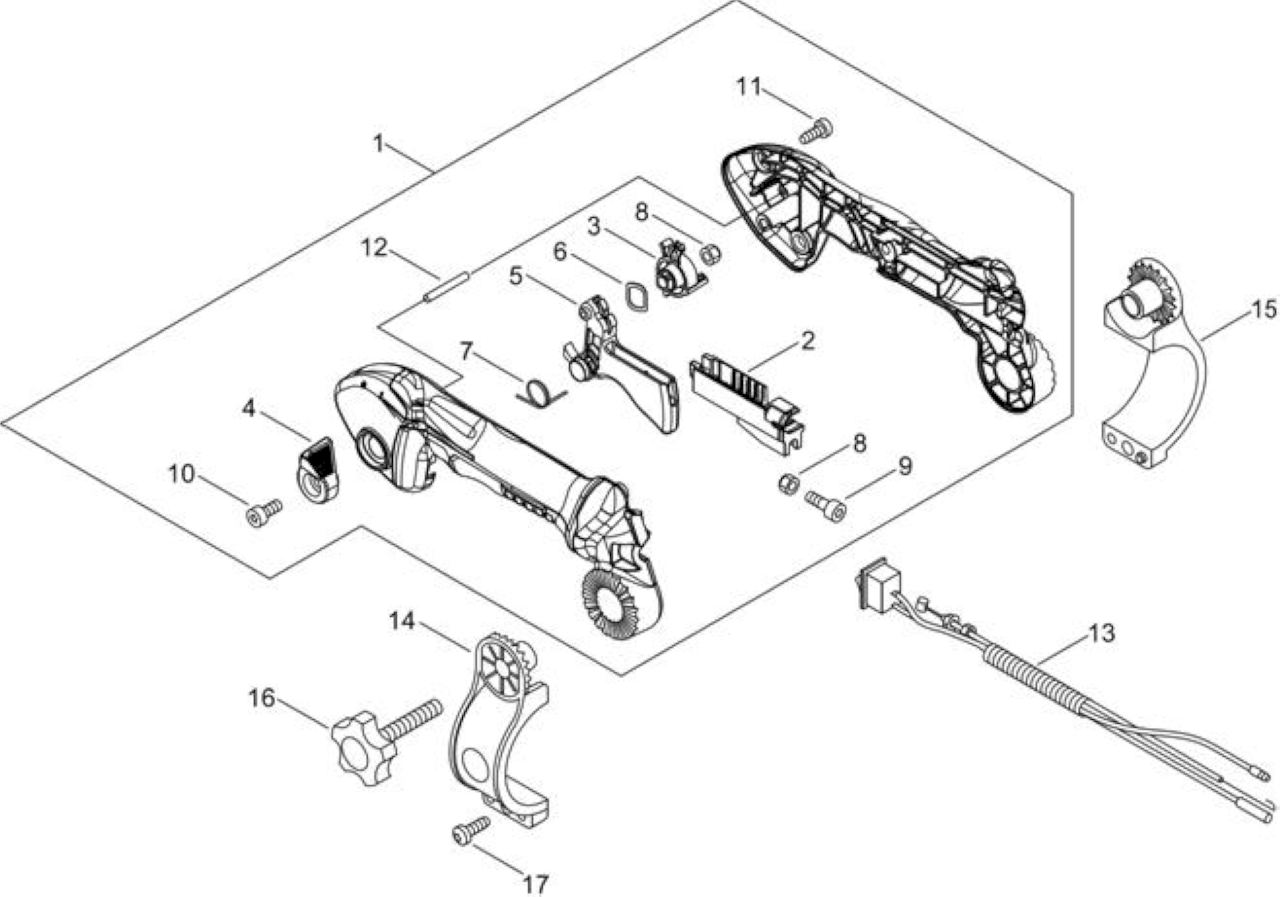

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021049400

*VEDI ECRP021051890 *

1

2

ECRC482000100

*VEDI ECRC482000101 *

1

3

ECRC453000580

LEVA ACCELERATORE

1

4

ECRC453000560

LEVA BLOCCA ACCELERATORE

1

5

ECRC450000920

*VEDI ECRC450000921

1

6

ECR42975201850

RONDELLA

1

7

ECRV452001610

MOLLA LEVA ACCELERATORE

1

8

ECR90056250005

*VEDI ECR90056000005 *

2

9

ECRV805000050

BULLONE, TORX 5

1

10

ECRV805000160

BULLONE TORX 5

1

11

ECRV805000000

BULLONE TORX 5

4

12

ECRV621000040

SPINOTTO

1

13

ECRV043001060

*VEDI ECRP200000510 *

1

14

ECRC405000231

SUPPORTO IMPUGNATURA SX

1

15

ECRC405000241

SUPPORTO IMPUGNATURA DX

1

16

ECR30581208260

*VEDI ECRV299000560 *

1

17

ECRV805000010

BULLONE TORX 5

1

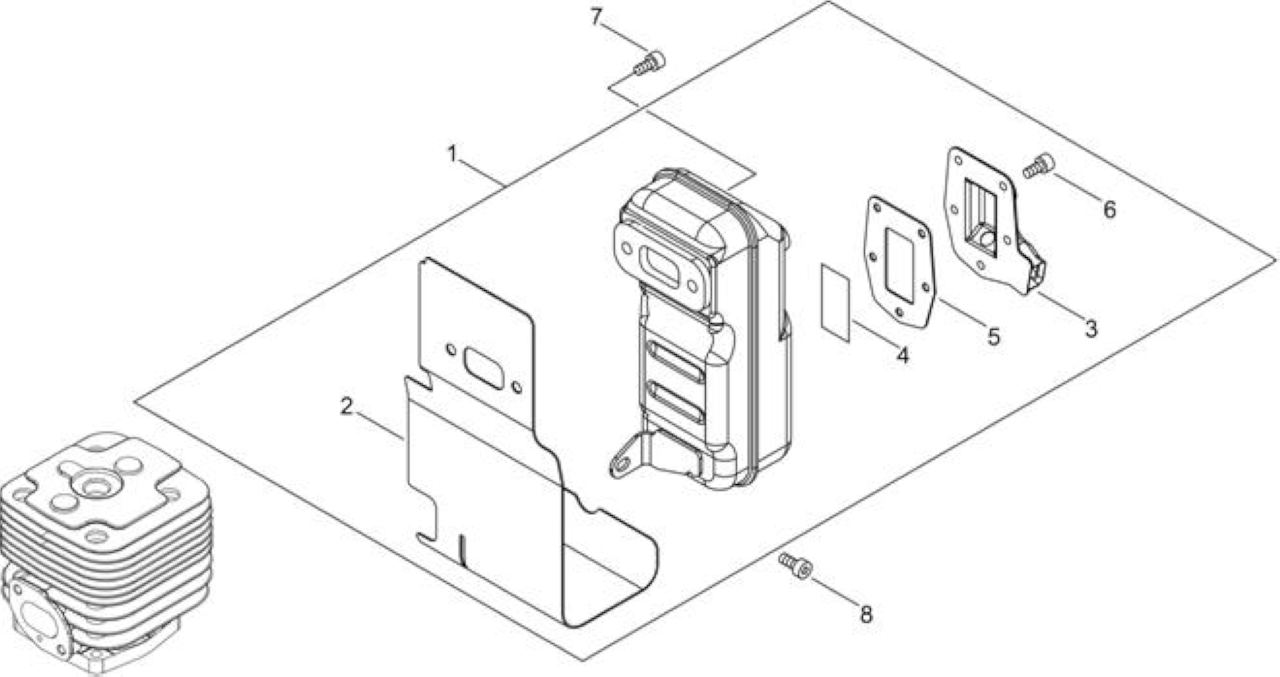

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021048160

MARMITTA COMPLETA

1

2

ECRV104002230

GUARNIZIONE SCARICO

1

3

ECRA313001630

GUIDA SCARICO

1

4

ECR14586206720

SCHERMO MARMITTA

1

5

ECRV104002220

GUARNIZIONE MARMITTA

1

6

ECRV804000040

BOLT, TORX 4

5

7

ECR90010506020

BULLONE BRUGOLA 6X20

2

8

ECRV805000250

BULLONE TORX 5

1

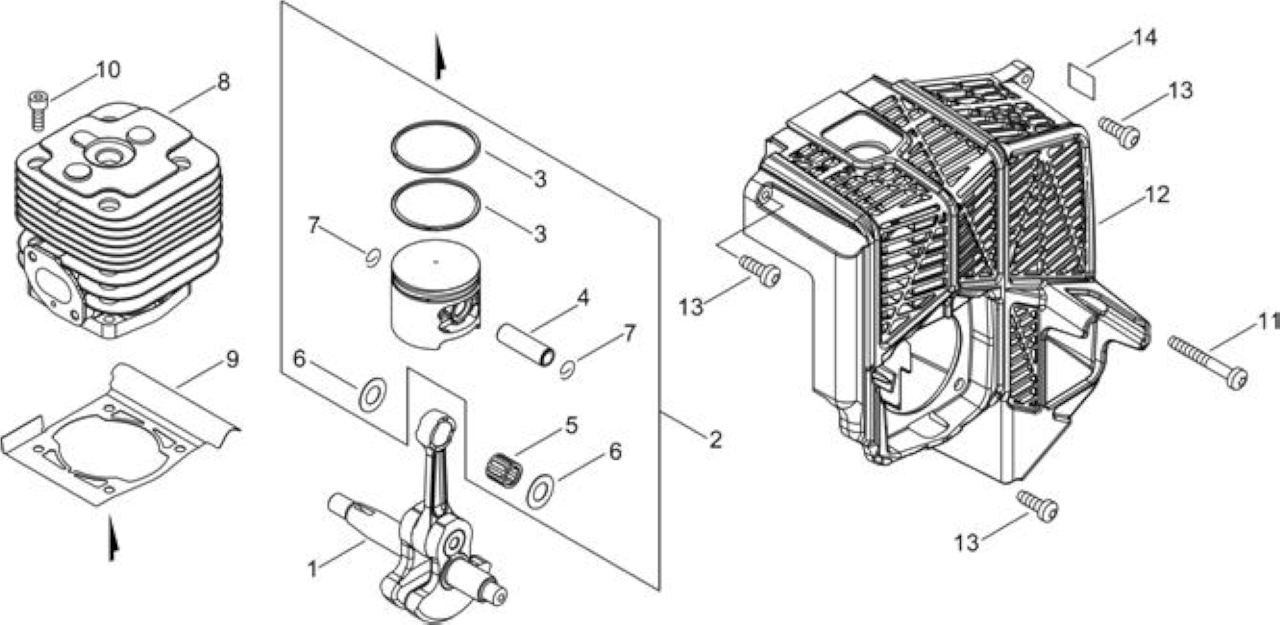

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA011001390

ALBERO MOTORE

1

2

ECRP021048140

KIT PISTONE

1

3

ECR10001132330

FASCIA ELASTICA

*T.I.95-535

2

4

ECRV608000000

SPINOTTO PISTONE

1

5

ECRV555000010

CUSCINETTO BIELLA

1

6

ECR10001417330

DISTANZIALE SPINOTTO

2

7

ECRV580000010

FERMO SPINOTTO

2

8

ECRA130002250

CILINDRO

1

9

ECRV100000810

*VEDI ECRV100000811 *

1

10

ECRV805000210

BULLONE TORX 5X20

4

11

ECRV805000040

BOLT, TORX 5

1

12

ECRA190001480

CARTER COPRI MOTORE

1

13

ECRV805000010

BULLONE TORX 5

3

14

ECRX505002310

ETICHETTA

1

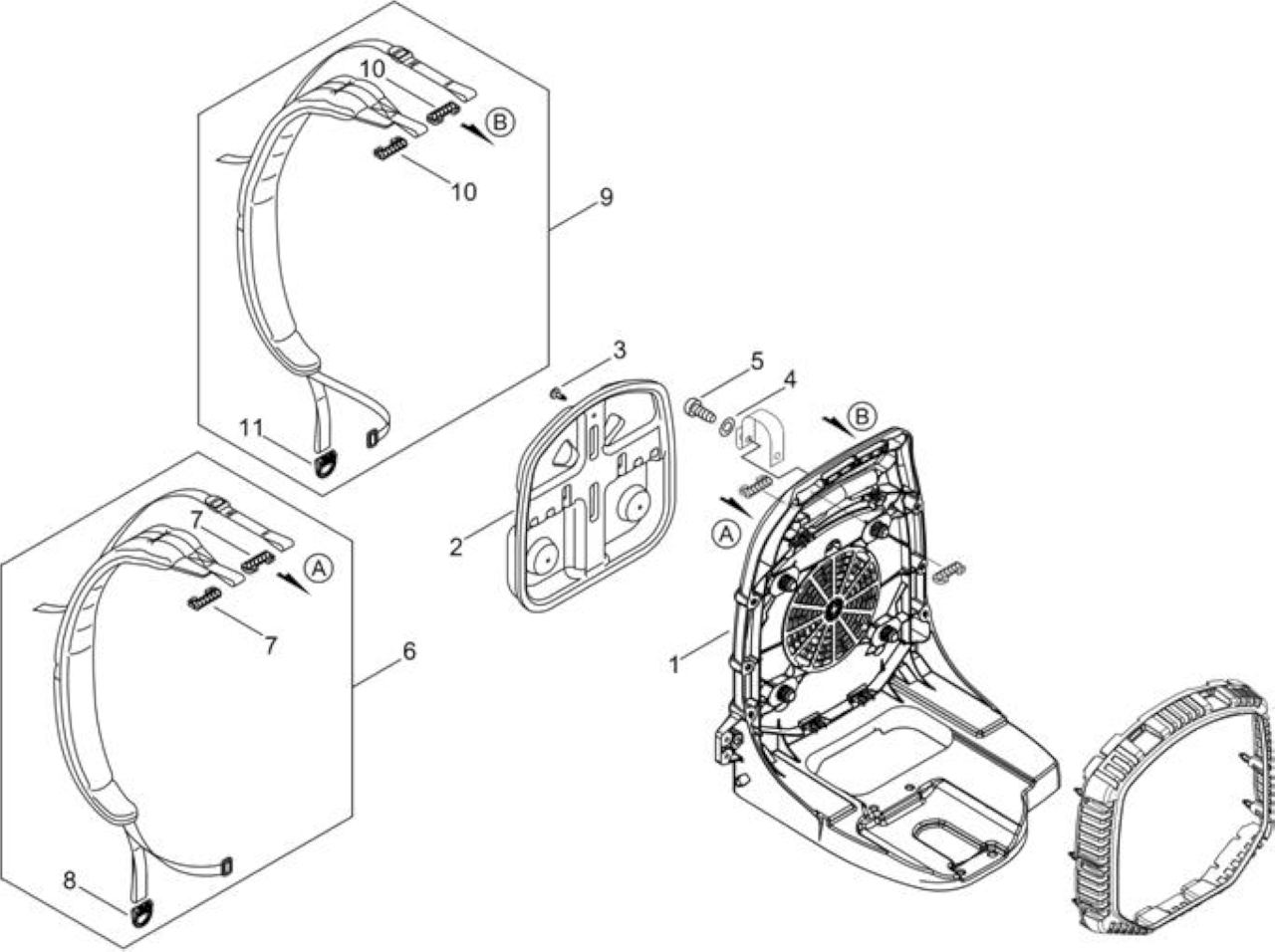

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC620000480

SUPPORTO MOTORE

1

2

ECRC630000190

SCHIENALE

1

3

ECRV491000090

CLIP

3

4

ECR61301907350

WASHER 5.5*16*2T

1

5

ECRV805000010

BULLONE TORX 5

1

6

ECRP021049470

*VEDI ECRP021049472 *

1

7

ECRV491000480

CLIP

2

8

ECRC645000080

FIBBIA

1

9

ECRP021049480

CINGHIA DX COMPLETA

1

10

ECRV491000480

CLIP

2

11

ECRC645000080

FIBBIA

1

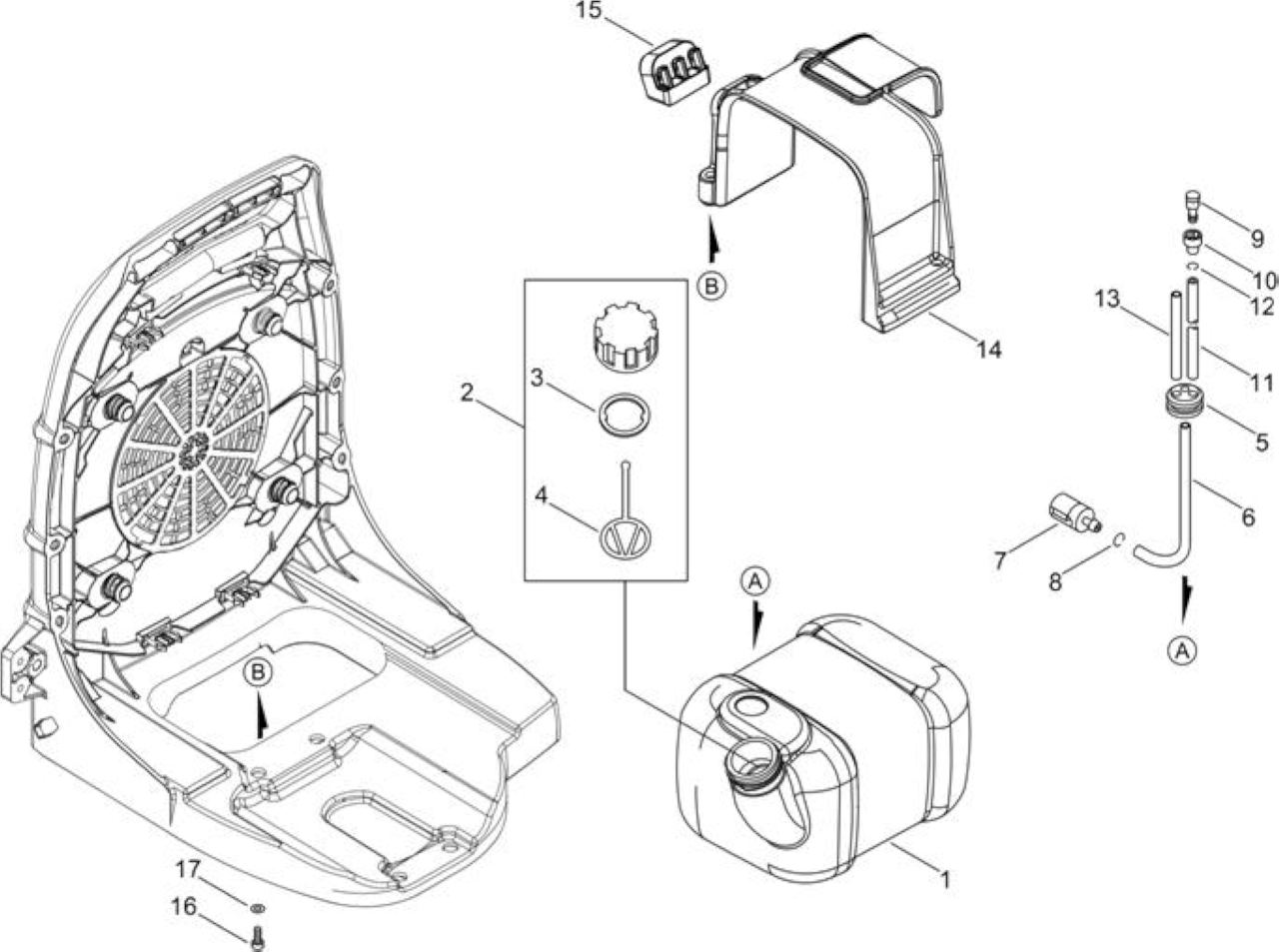

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350000151

* VEDI ECRA350000870 *

1

2

ECR13100455530

*VEDI ECRP100006640 *

1

3

ECR13101655830

*VEDI ECRV107000190 *

1

4

ECR13105156030

MISCELATORE

1

5

ECR13211555930

*VEDI ECR13211555931 *

1

6

ECRV471004790

TUBETTO MISCELA

1

7

ECRA369000440

FILTRO MISCELA

1

8

ECRV490001240

CLIP

1

9

ECRA356000031

VALVOLA SFIATO

1

10

ECR13132840630

VALVOLA ASPIRAZIONE

1

11

ECRV471004780

*VEDI ECRV471004781 *

1

12

ECRV490001230

CLIP

1

13

ECRV471004760

TUBETTO 3*6*180

1

14

ECRA392000390

SUPPORTO SERBATOIO

1

15

ECRV420004620

AMMORTIZZATORE

1

16

ECRV805000160

BULLONE TORX 5

4

17

ECR61301907350

WASHER 5.5*16*2T

4

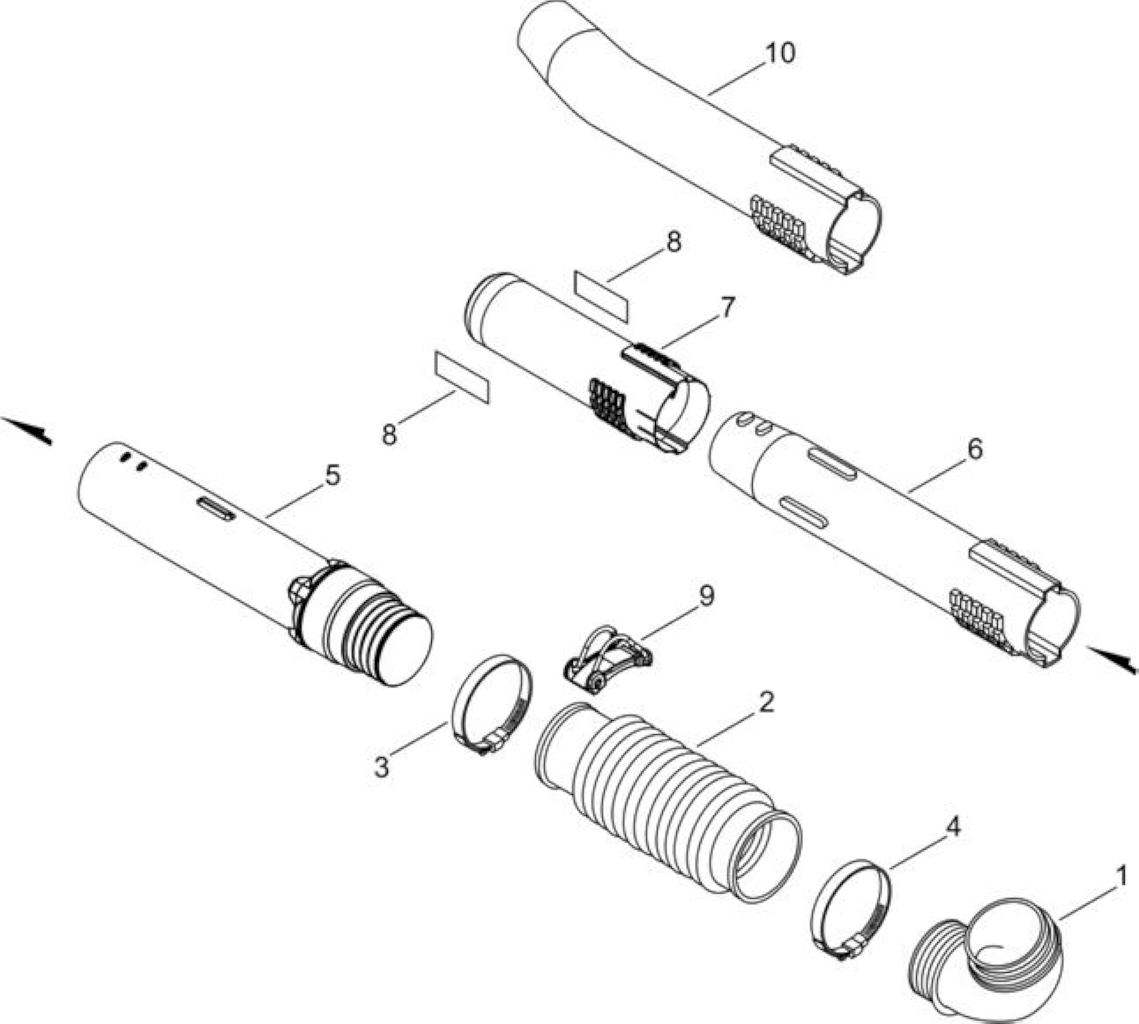

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRE160000131

TUBO A GOMITO

1

2

ECRE164000080

TUBO IN GOMMA

1

3

ECRV495000430

FASCETTA 58.7MM-82.5MM

1

4

ECRV495000440

FASCETTA 77.8MM-101.6MM

1

5

ECRE165000800

TUBO DIRITTO PB 580/600/650/750

1

6

ECRE165000141

TUBO IN PLASTICA PB 580/650/750

1

7

ECRE165000790

TUBO FINALE PB580/DPB600

1

8

ECR89011804262

LABEL, ECHO

2

9

ECRC487000420

SUPPORTO CAVO

1

10

ECRE165000160

TUBO FINALE PB580/650/750/6000

1

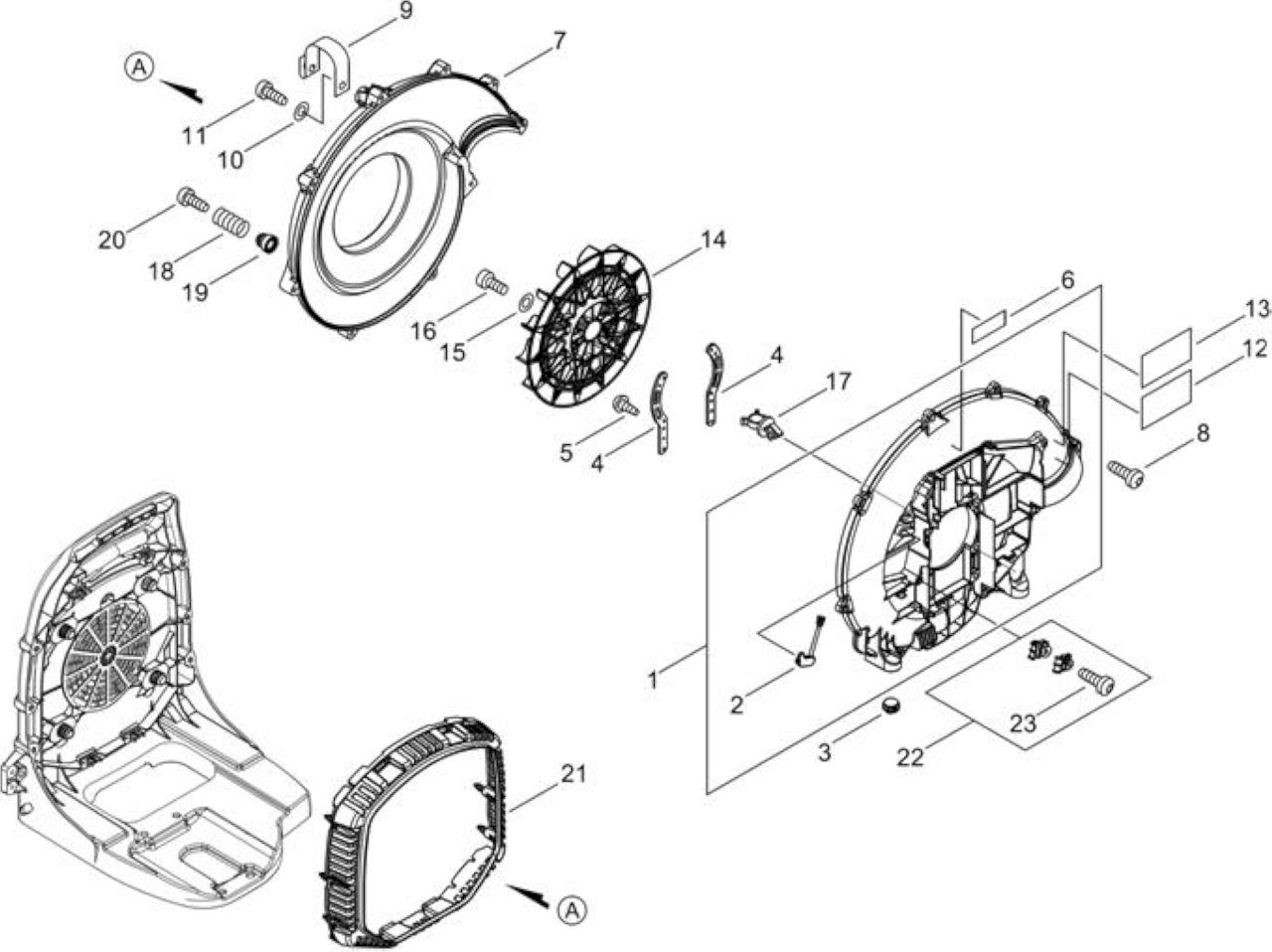

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021048180

CARTER VENTOLA

1



2

ECRV144000670



1



3

ECRV420000910

AMMORTIZZATORE

2



4

ECRC632000250

SUPPORTO MOTORE

2



5

ECR90024603012

SCREW 3*12

2



6

ECRX503013080



1



7

ECRE103001301

CARTER VENTOLA

1



8

ECRV805000010

BULLONE TORX 5

8



9

ECRC617000730



1



10

ECR61301907350

WASHER 5.5*16*2T

1



11

ECRV805000010

BULLONE TORX 5

1



12

ECRX505007910



1



13

ECRX505002080

LABEL,CAUTION

1



14

ECRE100000270

VENTOLA

1



15

ECR61301907350

WASHER 5.5*16*2T

4



16

ECRV805000180

BULLONE, TORX 5

4



17

ECRV491000110

CLIP

1



18

ECRV450000780

MOLLA DI COMPRESSIONE

4



19

ECRV456000330



4



20

ECRV805000010

BULLONE TORX 5

4



21

ECRE104000250

GRIGLIA VENTOLA

1



22

ECRP021048170

KIT SUPPORTO

1



23

ECRV805000230

BOLT, TORX 5

1
