Avviamento, Bobina, Marmitta Carburatore

Filtro aria Impugnatura

Informazioni tecniche
CILINDRATA	50,8
POTENZA	1,9 (2,5)
VOLUME ARIA MAX	690
VELOCITà ARIA MAX	73
PESO	9,3
SERBATOIO MIX	1720

Motore Serbatoio

Tubi

Ventola, Carter Zaino

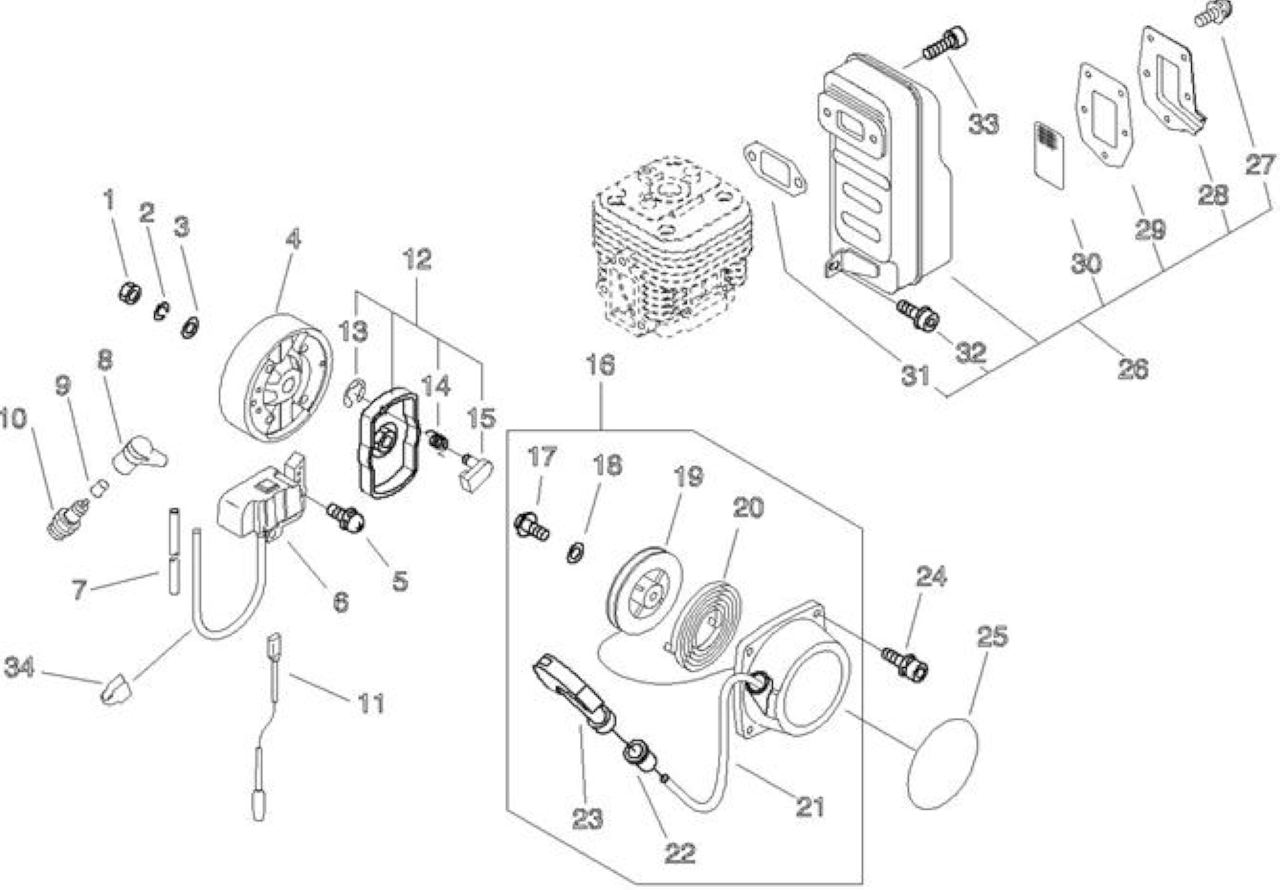

Rif.	Articolo	Descrizione		Q.tà	Nota
1	ECR90050100010	DADO 10X1,25		1
2	ECR90060500010	RONDELLA APERTA M10		1
3	ECR90060200010	RONDELLA PIANA M10.5X21X2		1
4	ECRA409000331	VOLANO	*T.I.15-561 1
5	ECR90023805018	VITE SR 5X18		2
6	ECRA411000420	*VEDI ECRA040000030 *		1
7	ECR15611106160	TUBETTO 6,3X8X380		1
8	ECR15901203433	CAPPUCCIO CANDELA		1
9	ECR15901103432	MOLLA CAPPUCCIO CANDELA		1
11	ECRV485000190	LEAD		1
12	ECR17720206210	*VEDI ECRA052000470 *		1
13	ECRP022002100	*VEDI SKRP022002100 *		1
14	ECR17723440630	MOLLA DI RITORNO		1
15	ECR17721840630	*VEDI ECRA514000120 *		1
16	ECRA051001270	*VEDI ECRA051002800 *		1
17	ECR17723640630	VITE FERMA AVVOLGIFUNE		1
18	ECRP022022280	WASHER		1
19	ECRP022022290	*VEDI ECR17721511120 *		1
20	ECR17722011120	MOLLA AVVIAMENTO *T.I.17-628		1
22	ECR17722742030	*VEDI ECRP022045770 *		1
23	ECRP022019560	*VEDI ECR17722801110 *		1
24	ECR90016205018	BULLONE BRUGOLA 5X18		4
25	ECRX502000410	ETICHETTA		1
26	ECRP021015040	MARMITTA COMPLETA		1
27	ECR90023804010	VITE SR 4X10		5
28	ECRA313001030	GUIDA SCARICO		1
29	ECR14586604261	GUARNIZIONE SILENZIATORE		1
30	ECR14586206720	SCHERMO MARMITTA		1
31	ECRV104000900	GUARNIZIONE SCARICO		1
32	ECR90010605016	BULLONE 5*16		1
33	ECR90010506020	BULLONE BRUGOLA 6X20		2
34	ECRX532000671	LABEL,OPERATION		1

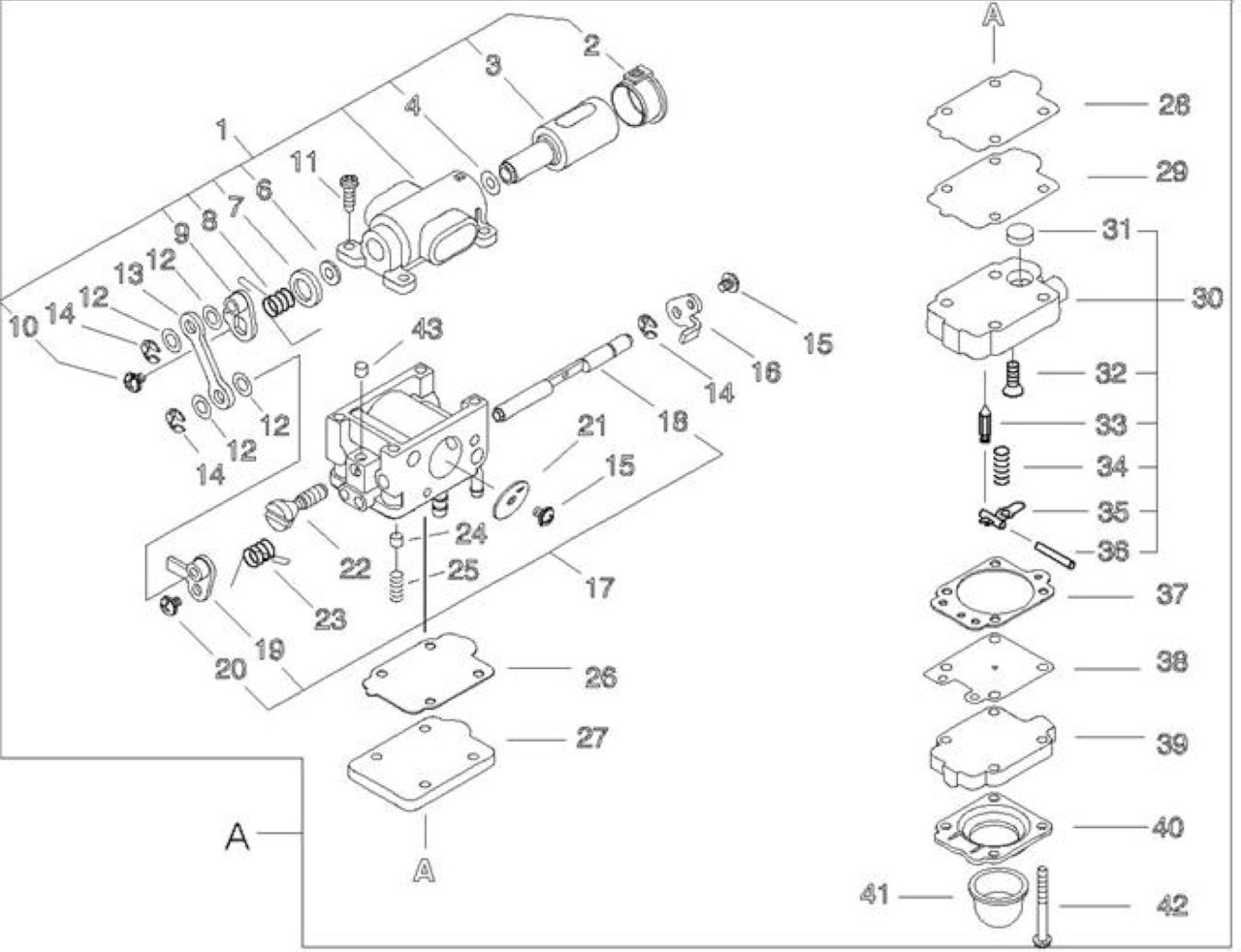

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001641	*VEDI ECRA021001642 *	1
1	ECRP003001970	VALVOLA ARIA COMPL.	1
2	ECRP003002010	COVER AIR VALVE	1
3	ECRP003002020	VALVOLA ARIA	1
4	ECRP003002050	RONDELLA	1
6	ECRP003002060	PARAPOLVERE	1
7	ECRP003002000	PARAPOLVERE	1
8	ECRP003002040	MOLLA DI RITORNO	1
9	ECRP003001990	LINK ASSEMBLY-AIR	1
10	ECRP003002030	SCREW	1
11	ECR12311440630	VITE SUPPORTO	4
12	ECR12314926030	RONDELLA	4
13	ECRP003002080	RACCORDO	1
14	ECR12312715030	FERMO ALBERINO	3
15	ECR12311438830	VITE	2
16	ECRP003002070	LEVER OUTER	1
17	ECRP003002170	SHAFT ASY THROTTLE	1
18	ECRP003002100	SHAFT THROTTLE	1
19	ECRP003002090	LINK ASY THROTTLE	1
20	ECR12311438830	VITE	1
21	ECR12311605230	FARFALLA ACCELERATORE	1
22	ECRP003002130	SCREW IDLE SPEED	1
23	ECRP003002150	MOLLA	1
24	ECR12318539130	PISTONCINO	1
25	ECRP003002140	MOLLA	1
26	ECRP003002110	GUARNIZIONE	1
27	ECRP003002160	PIASTRA	1
28	ECRP003000100	GUARNIZIONE MEMBRANA	1
29	ECR12311240630	MEMBRANA POMPANTE	1
30	ECR12317905560	CORPO POMPA COMPLETO	1
31	ECR12312610631	FILTRO CARBURATORE	1
32	ECR12313905560	VITE BILANCIERE	1
33	ECR12313719830	SPILLO CARBURATORE	1
34	ECR12312205560	MOLLA BILANCIERE	1
35	ECR12312303930	BILANCIERE	1
36	ECR12313803930	SPINOTTO	1
37	ECR12314005560	GUARNIZIONE MEMBRANA	1
38	ECRP003001850	MEMBRANA CON DISCO	1
39	ECR12318005560	BASE POMPA	1
40	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
41	ECR12318140630	PRIMER	1
42	ECRP003002120	SCREW	4
43	ECR12317815030	TAPPO	1

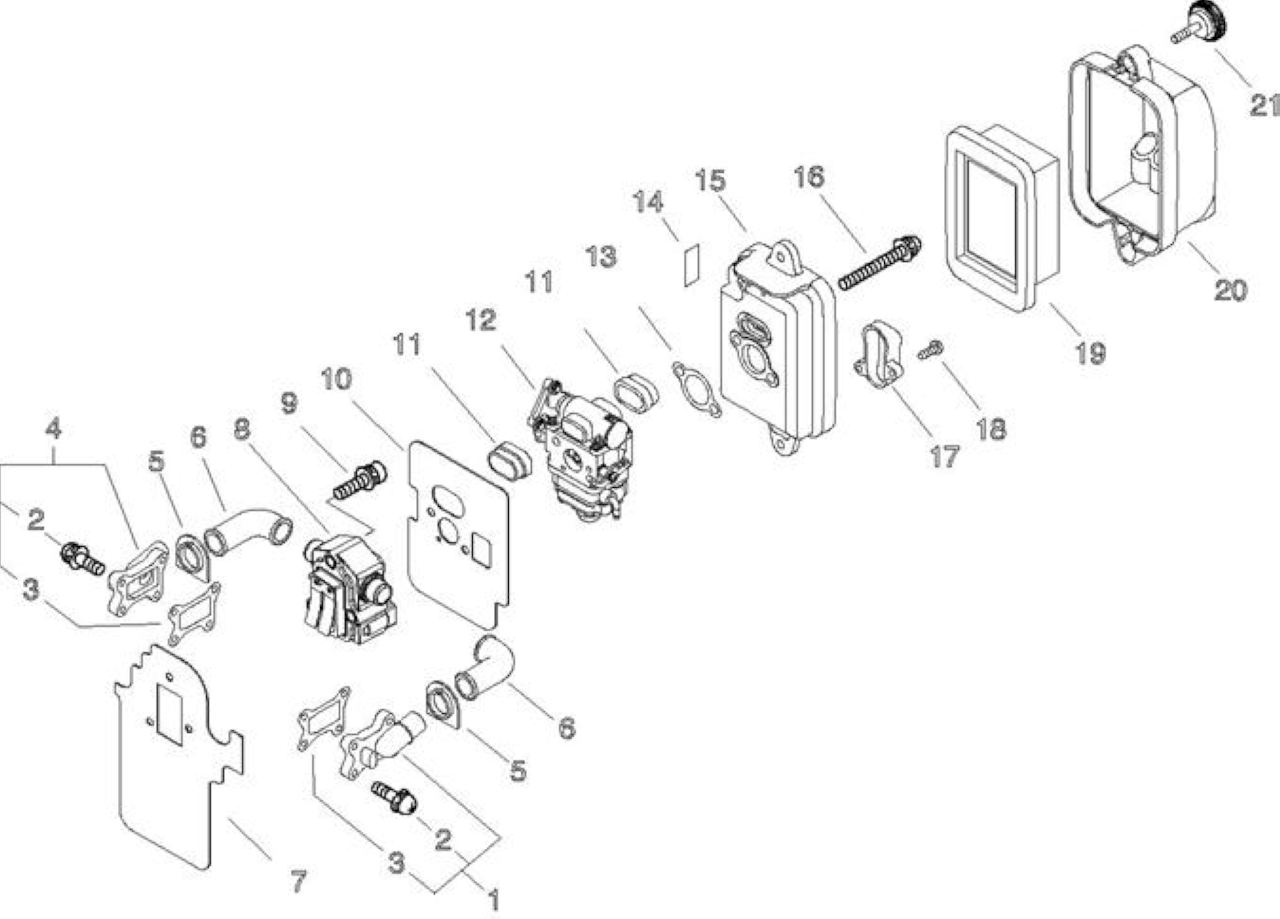

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021016130	KIT VALVOLA M	1
2	ECRV202000140	GUARNIZIONE SCARICO	4
3	ECRV103000440	GUARNIZIONE ASPIRAZIONE	1
4	ECRP021016140	KIT VALVOLA R	1
2	ECRV202000140	GUARNIZIONE SCARICO	4
3	ECRV103000440	GUARNIZIONE ASPIRAZIONE	1
5	ECRV140000020	GOMMINO	2
6	ECRG213000090	TUBETTO ARIA	2
7	ECRV103000450	GUARNIZIONE ISOL-CARBURATORE	1
8	ECRP021014990	*VEDI ECRP021014991 *	1
9	ECRV203000310	BOLT,5	3
10	ECRV103000461	GUARNIZIONE ASPIRAZIONE	1
11	ECRC483000032	CONNETTORE	2
12	ECRA021001641	*VEDI ECRA021001642 *	1
13	ECRV103000471	GUARNIZIONE ISOL-CARBURATORE	1
14	ECR89033252730	ETICHETTA	1
15	ECRP021015001	SCATOLA FILTRO ARIA	1
17	ECRA221000020	FERMO	1
18	ECR90024604014	VITE SR 4X14	2
16	ECR90016205065	BULLONE BRUGOLA 5X65	2
19	ECRA226000032	FILTRO ARIA	1
20	ECRA232000461	* VEDI ECRA232000462 *	1
21	ECRV299000290	*VEDI ECRV299000650 *	2

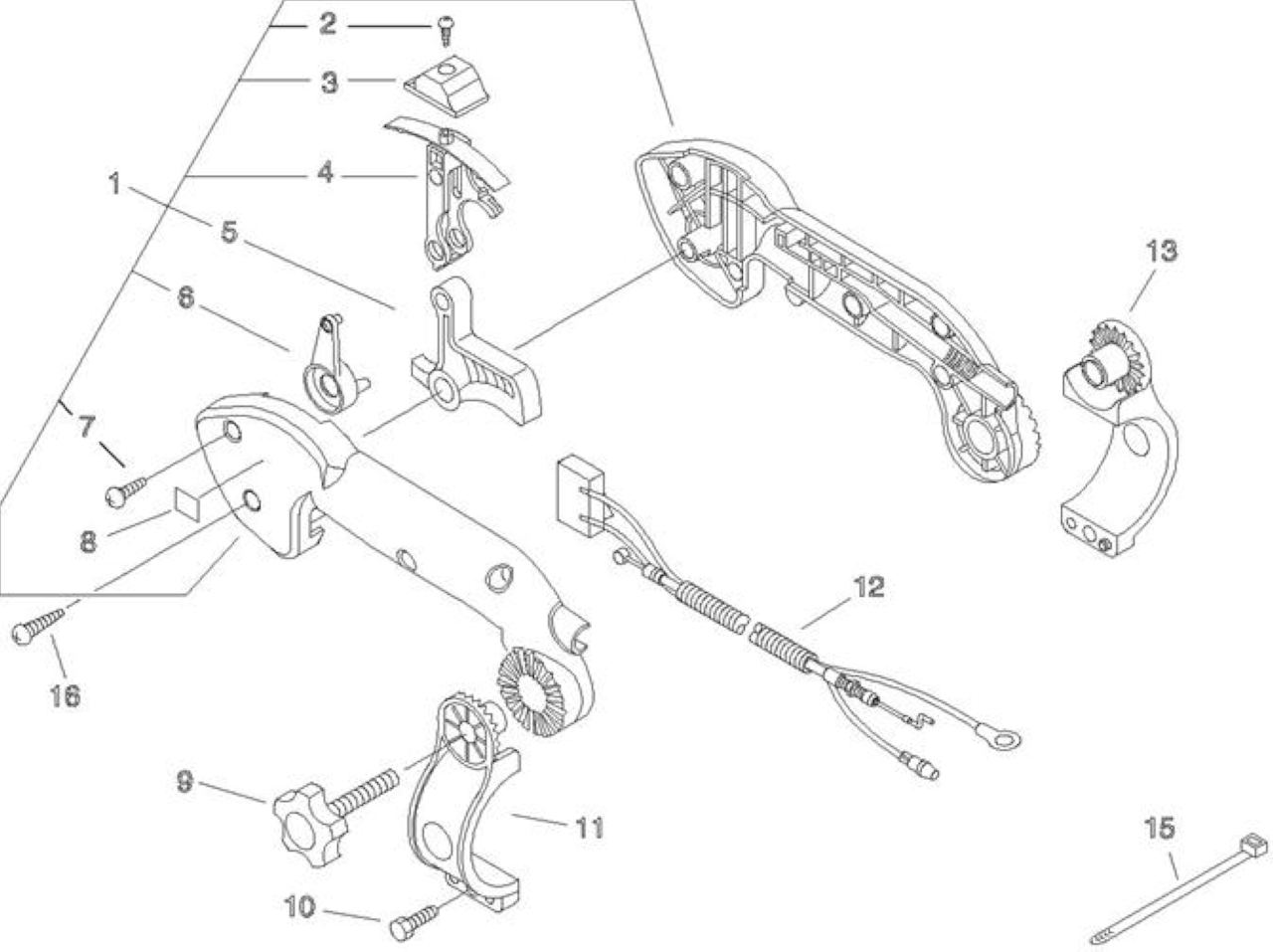

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021015220	*VEDI ECRP021015222 *	1
2	ECR9154503014	VITE	1
3	ECRE151000000	*VEDI ECRE151000001 *	1
4	ECRC453000211	LEVA ACCELERATORE	1
5	ECR17801007561	GRILLETTO ACCELERATORE	1
6	ECRC453000203	LEVA ACCELERATORE	1
7	ECR88995021060	SCREW 5	4
8	ECRX505000950	LABEL,CAUTION	1
9	ECR30581208260	*VEDI ECRV299000560 *	1
10	ECR9114505020	BULLONE	1
11	ECRC405000240	*VEDI ECRP021013320 *	1
12	ECRV043000250	*VEDI ECRV043000251 *	1
13	ECRC405000230	*VEDI ECRP021013320 *	1
16	ECR88995021560	SCREW 5	1

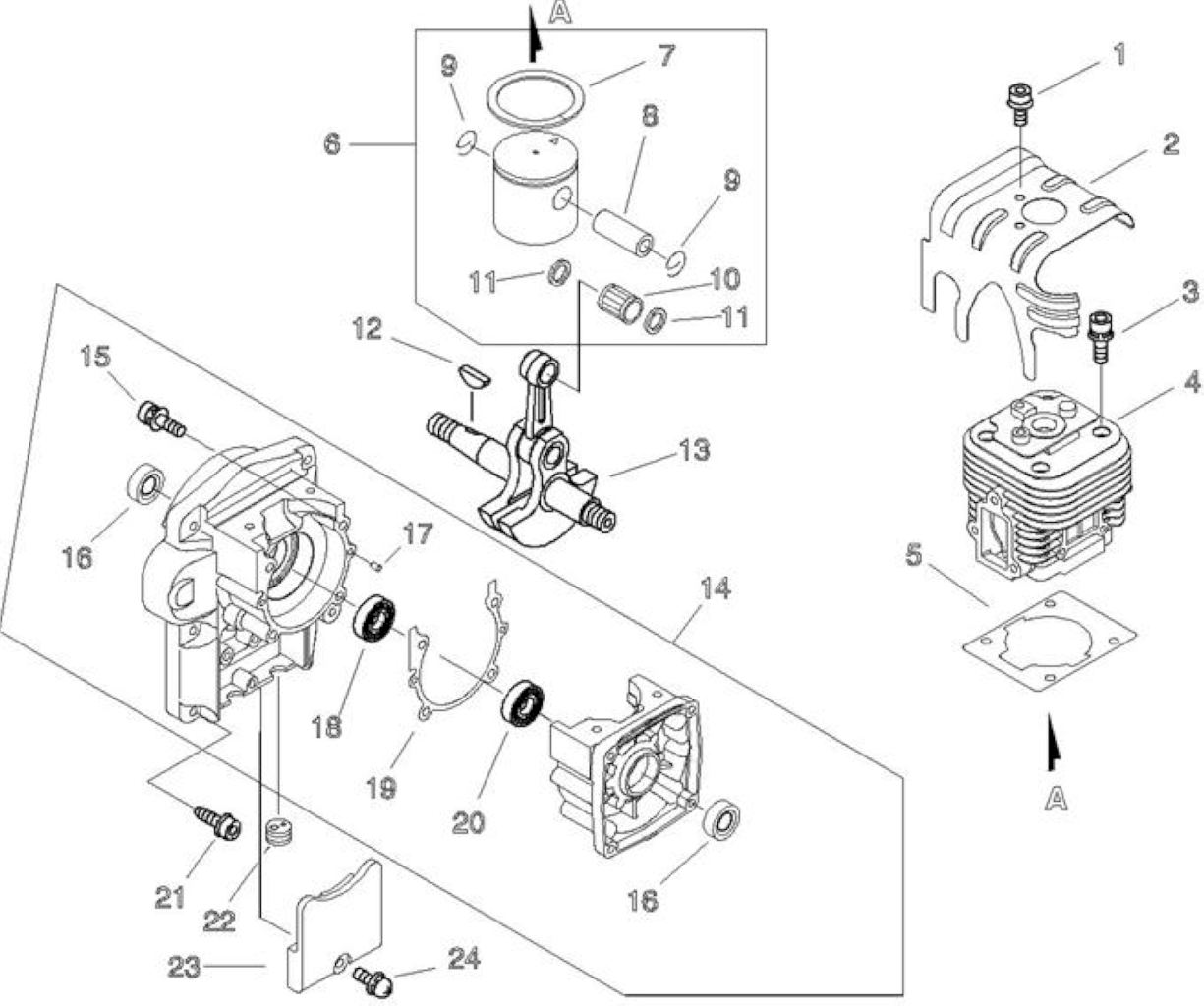

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90010605008	BOLT, H.S. 5* 8	2
2	ECRA160001040	COPERCHIO CILINDRO	1
3	ECR90016205022	BULLONE BRUGOLA 5X22	4
4	ECRA130000900	*VEDI ECRA130000901 *	1
5	ECRV100000260	GUARNIZIONE CILINDRO	1
6	ECRP021014970	*VEDI ECRP021014971 *	1
7	ECRA101000200	FASCIA ELASTICA *T.I.15-561	1
8	ECR10001306210	SPINOTTO PISTONE	1
9	ECRV580000010	FERMO SPINOTTO	2
10	ECR10001212330	*VEDI ECR10001212331 *	1
11	ECR10001417330	DISTANZIALE SPINOTTO	2
12	ECR90032303014	CHIAVETTA	1
13	ECRA011000530	ALBERO MOTORE	1
14	ECRP021014980	CARTER MOTORE	1
15	ECR90016205040	BULLONE BRUGOLA 5X40	4
16	ECR10021300310	PARAOLIO	2
17	ECR10021503930	*VEDI ECR90033040080 *	2
18	ECR9403236302	CUSCINETTO BB6302/C3	1
19	ECRV102000050	GUARNIZIONE CARTER MOTORE	1
20	ECR90081036202	CUSCINETTO BB6202	1
21	ECR90016205032	BOLT, H.S. 5*32	6
22	ECR15111204630	GUIDA	1
23	ECR15912908261	PARAPOLVERE	1
24	ECR90023805018	VITE SR 5X18	1

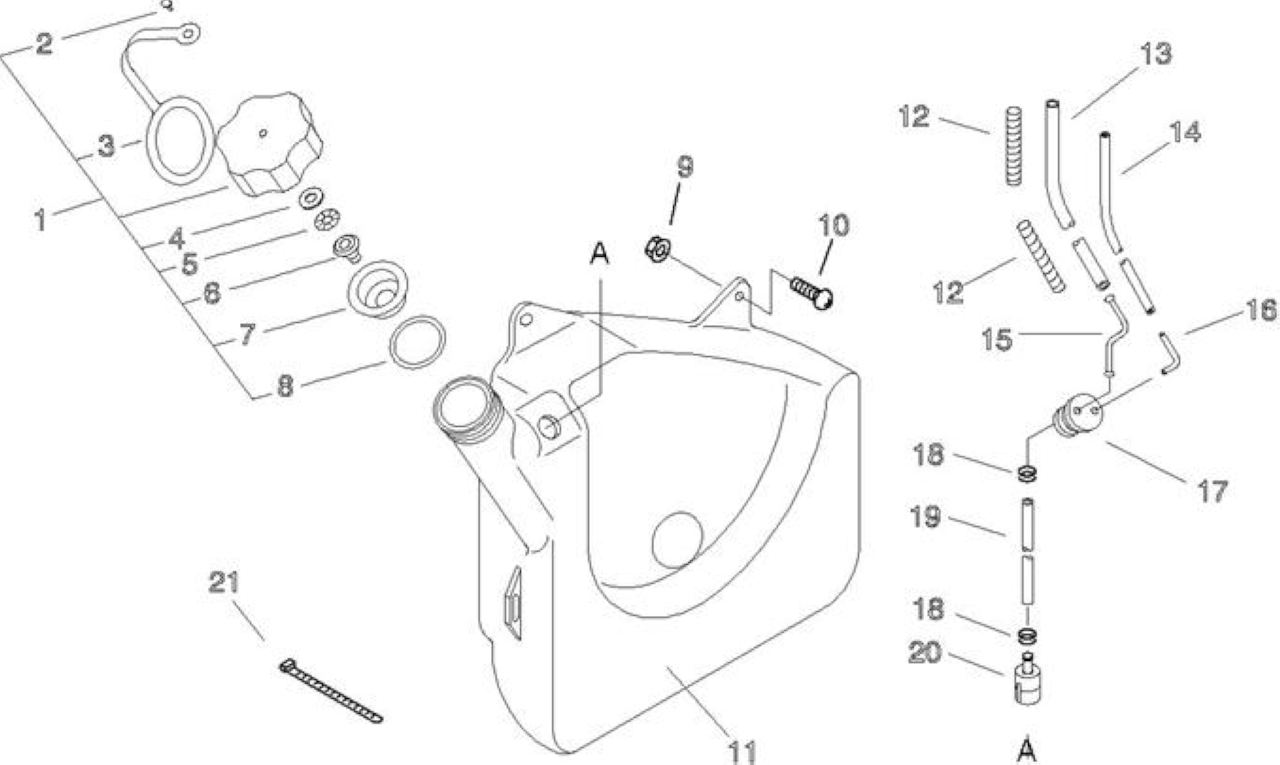

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR13160009861	TAPPO MISCELA	1
2	ECR90031930070	RIVET 3*7	1
3	ECR13105127230	LINK	1
4	ECR90060000003	WASHER 3	1
5	ECR13105303060	NUT	1
6	ECR13131406320	VALVOLA SFIATO	1
7	ECRA358000000	SUPPORTO SFIATO	1
8	ECR13101621060	GUARNIZIONE TAPPO MISCELA	1
9	ECR90051600005	DADO FLANGIATO M5	3
10	ECR90020905020	VITE SR 5X20	3
11	ECR13101008266	TANK, FUEL	1
12	ECRV475004110	TUBE	2
13	ECRV471002150	PIPE	1
14	ECRV471002160	PIPE	1
15	ECR13201108260	CONNETTORE TUBO MISCELA	1
16	ECR13202108260	RACCORDO TUBO MISCELA	1
17	ECR13211502960	*VEDI ECR13211502961 *	1
18	ECR13201326630	*VEDI ECRV490001230 *	2
19	ECRV471000770	TUBO MISCELA	1
20	ECR13120519831	*VEDI ECR13120519832 *	1
21	ECR17812143230	FERMO	1

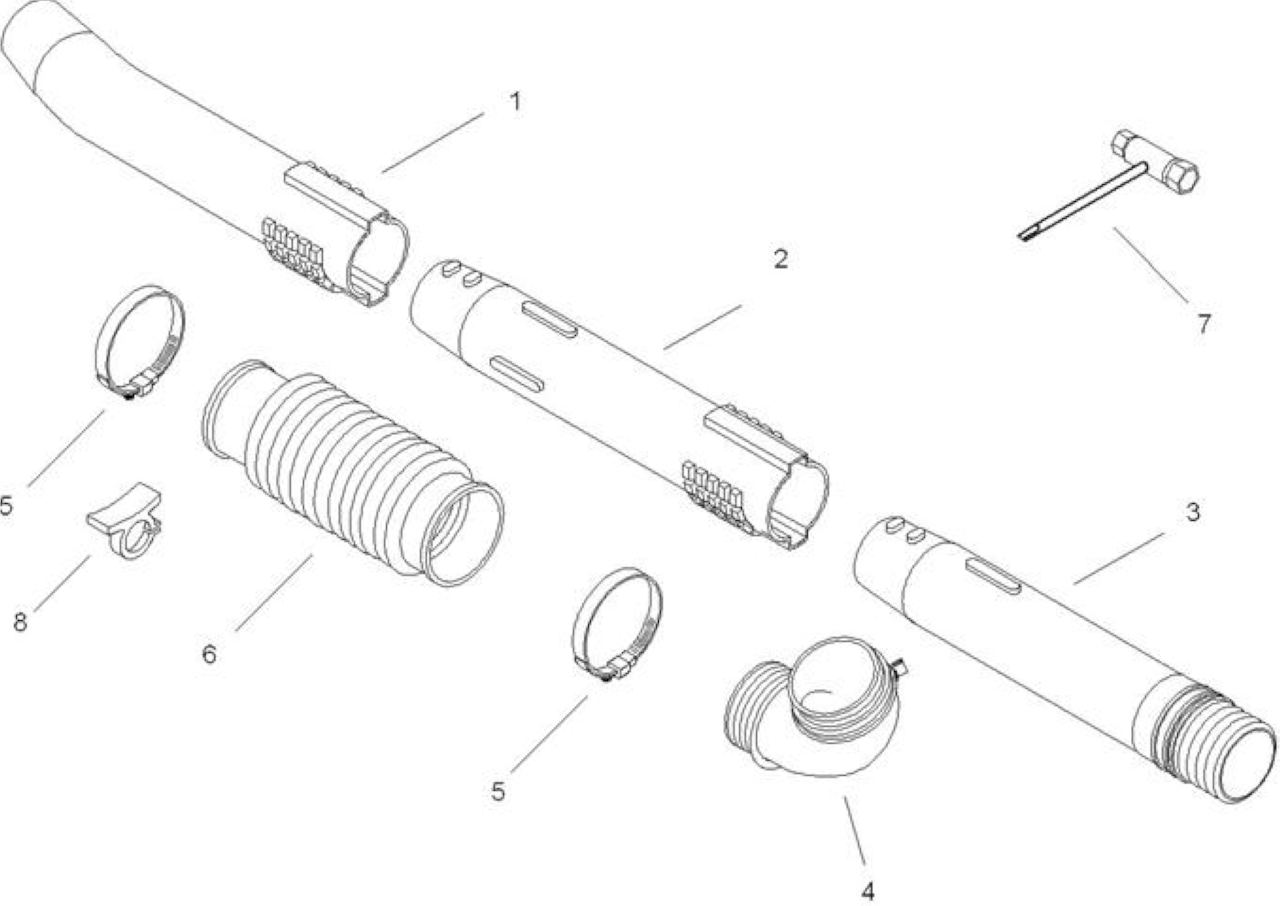

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRE165000170	*VEDI ECRE165000171 *	1
2	ECRE165000141	TUBO IN PLASTICA PB 580/650/750	1
3	ECRE165000130	*VEDI ECRE165000800 *	1
4	ECR21001108260	*VEDI ECRE160000061 *	1
5	ECRV495000430	FASCETTA 58.7MM-82.5MM	2
6	ECRE164000000	MANICOTTO IN GOMMA	1
8	ECRV491000191	*VEDI ECRC487000420 *	1

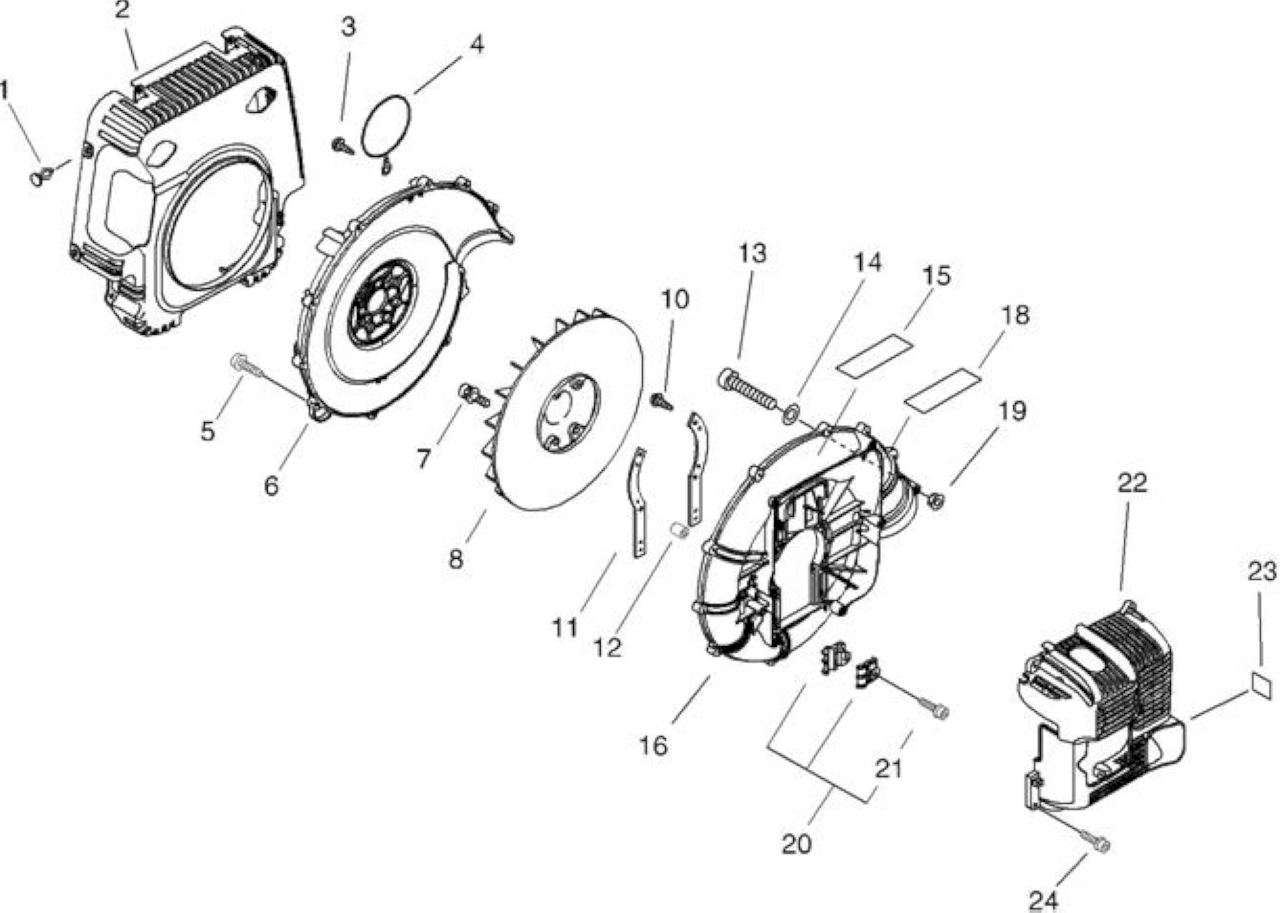

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV491000120	CLIP	8
2	ECRE104000061	GRIGLIA	1
3	ECR9114505016	BULLONE	1
4	ECRC617000230	STOPPER	1
5	ECR9114505025	BOLT, TAPPING	9
6	ECRE103000540	CARTER VENTOLA	1
7	ECR90016205020	BULLONE BRUGOLA 5X20	4
8	ECR20001009861	VENTOLA	1
10	ECR90024603012	SCREW 3*12	4
11	ECR10491308360	SUPPORTO MOTORE	2
12	ECRV354000130	COLLAR,6	6
13	ECR90010505060	BULLONE BRUGOLA 5X60	2
14	ECR90060000005	RONDELLA PIANA M5	2
15	ECRX503009520	LABEL,MODEL	1
16	ECRE103000531	CARTER VENTOLA	1
18	ECRX505002080	LABEL,CAUTION	1
19	ECR90051600005	DADO FLANGIATO M5	2
20	ECRP021015010	SUPPORTO	1
21	ECR9114505025	BOLT, TAPPING	1
22	ECRA190000720	*VEDI ECRA190000721 *	1
23	ECRX505002310	ETICHETTA	1
24	ECR9114505020	BULLONE	5

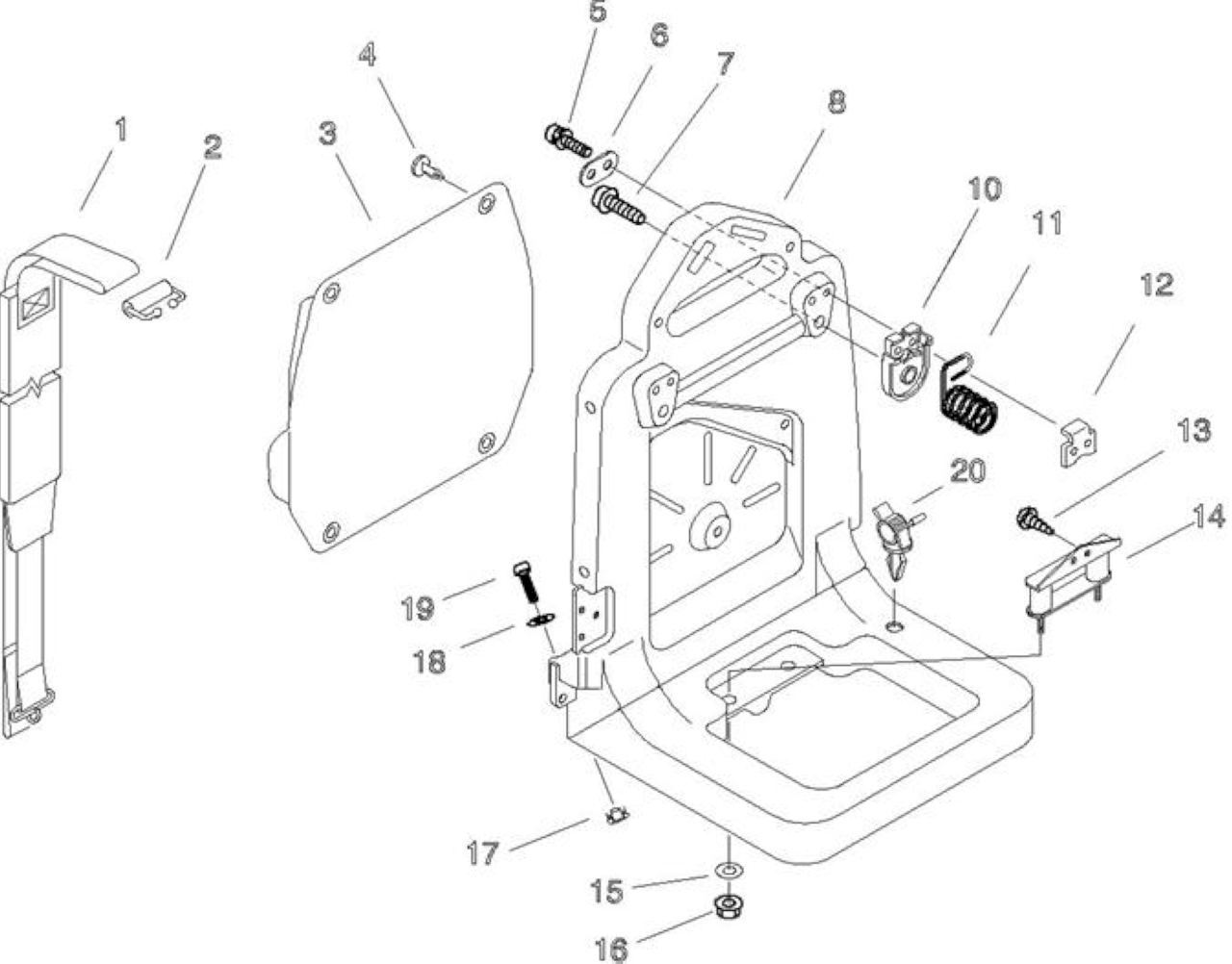

Rif.	Articolo	Descrizione Q.tà		Nota
1	ECRC061000190	CINGHIA X PB265ESL/PB500 2
2	ECRV491000040	CLIP 2
3	ECR30010508261	SCHIENALE 1
4	ECRV491000120	CLIP 7
5	ECR90016205020	BULLONE BRUGOLA 5X20 4
6	ECRV150001350	PIASTRINA 2
7	ECR9114705020	BULLONE 2
8	ECR61301907350	WASHER 5.5*16*2T 2
9	ECRC620000212	TELAIO 1
10	ECRV456000010	SUPPORTO AMMORTIZZATORE 2 *T.I.04-259
11	ECRV450000390	MOLLA AMMORTIZZATORE 2 *T.I.04-259
12	ECRV263000050	PIASTRINA *T.I.04-259 2
13	ECR9114505016	BULLONE	2
14	ECRV401000110	AMMORTIZZATORE	1
15	ECR90063000005	WASHER 5	2
16	ECR90051600005	DADO FLANGIATO M5	2
17	ECRC622000000	CONNECTOR,FRAME	4
18	ECRV304000040	WASHER,CIRCULAR 6	4
19	ECR90010506025	BULLONE BRUGOLA 6X25	4
20	ECRV491000110	CLIP	1
