Avviamento Basamento Bobina, Volano Carburatore

Informazioni tecniche



CILINDRATA

25,4

POTENZA

0,7 (1,0)

VOLUME ARIA MAX

558

VELOCITą ARIA MAX

59

PESO

5,2

SERBATOIO MIX

660



Carburatore, Filtro aria Carter ventola

Impugnatura acceleratore Marmitta

Motore, Carter Serbatoio  Tubi


Zaino

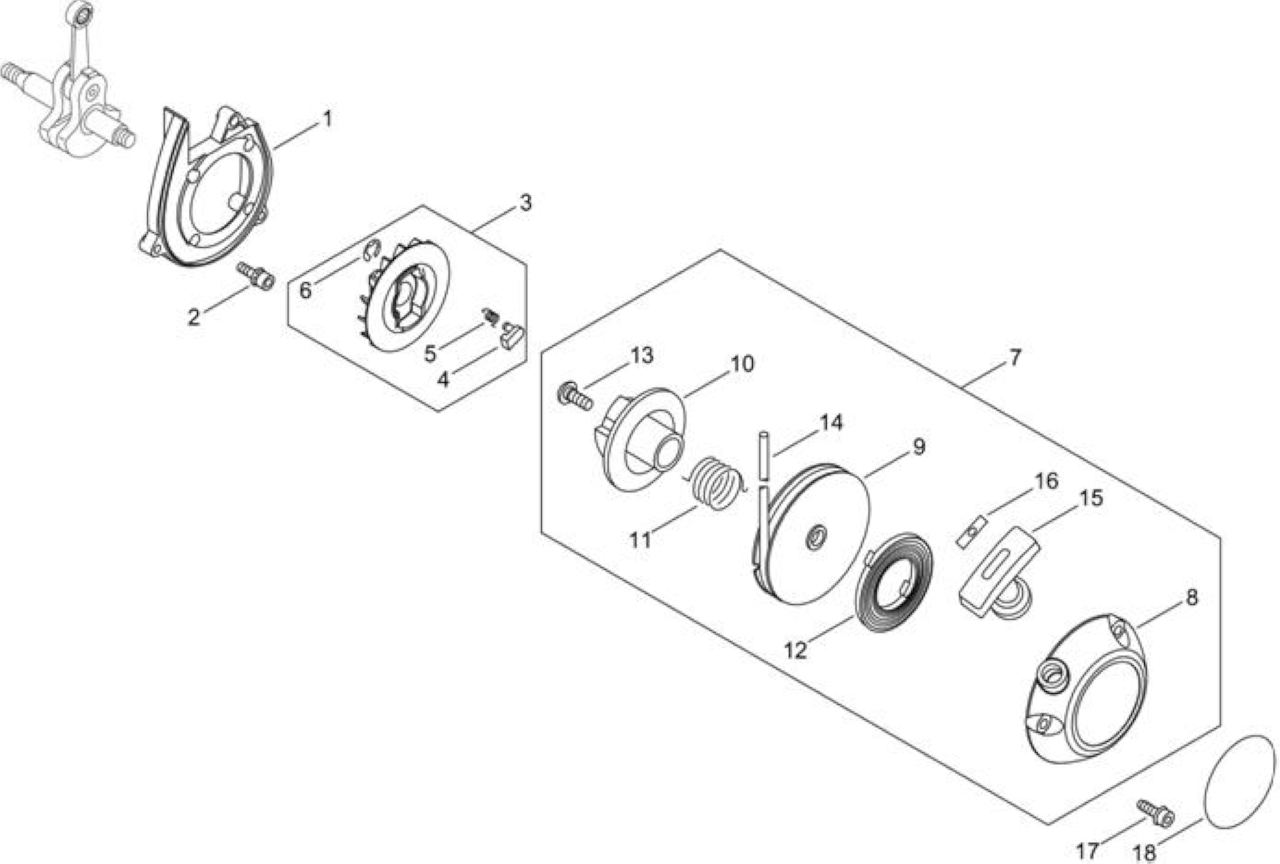

Rif.

Articolo

Descrizione

Q.tą

Nota

1

ECRV376000830

SPESSORE

1



2

ECR90016304016

BULLONE HSH

4



3

ECRA052000250

GANCIO AVV.TO COMPLETO

1



4

ECRP022006850

GANCIO AVVIAMENTO

2



5

ECRP022006510

*VEDI ECR17723412220 *

2



6

ECRP022002100

*VEDI SKRP022002100 *

2



7

ECRA051002720

AVVIAMENTO COMPLETO X PB265ESLT

1



8

ECRP022049440



1



9

ECRP022027980

PULEGGIA AVVIAMENTO

*T.I.12-511

1



10

ECRP022028000

INNESTO AVVIAMENTO

*T.I.12-511

1



11

ECRP022008270

MOLLA DI RITORNO

1



12

ECR17722042030

* VEDI ECRP022019680 *

1



13

ECR17723661830

*VEDI ECRV253000310 *

1



15

ECR17722827030

IMPUGNATURA AVVIAMENTO

1



16

ECRP022037670

FERMA FUNE

1



17

ECR9114505016

BULLONE

3



18

ECRX502000330

ETICHETTA

1

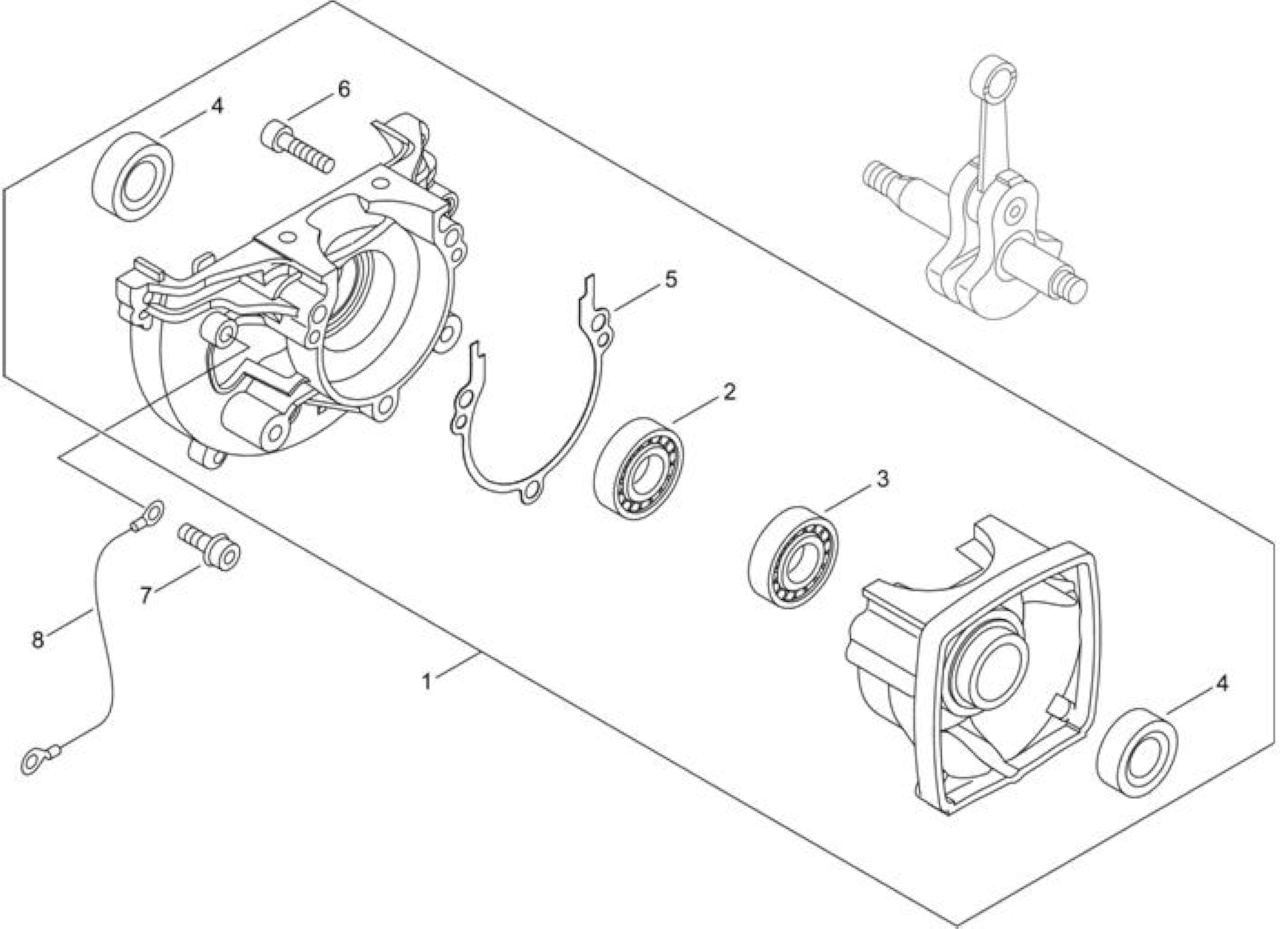

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRP021008231

CARTER MOTORE

1

2

ECR9403536201

CUSCINETTO BB6201/C3

1

3

ECR9403536201

CUSCINETTO BB6201/C3

1

4

ECR10021242031

PARAOLIO

2

5

ECR10024242030

GUARNIZIONE CARTER MOTORE

1

6

ECR90016205028

BULLONE BRUGOLA 5X28

3

7

ECR90010605008

BOLT, H.S. 5* 8

1

8

ECRV485000800

LEAD

1

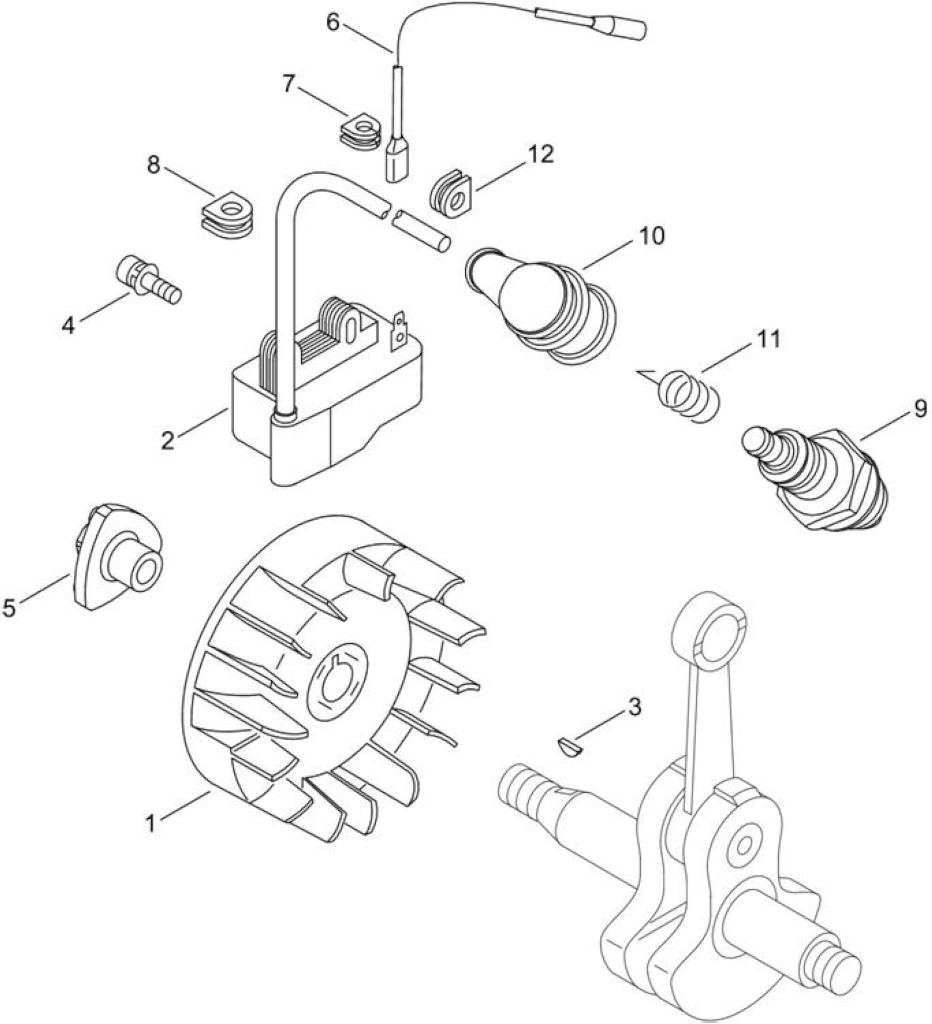

Rif.        Articolo                  Descrizione                                  Q.tą Nota

1

ECRA409001280

VOLANO

*T.I.14-541 1

2

ECRA411000291

MODULO ACCENSIONE

1

3

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

4

ECR9111304020

BOLT

2

5

ECRE101000122

RACCORDO VENTOLA

*T.I.11-461

1

6

ECRV485000740

LEAD

1

7

ECR15211505530

GUIDA GOMMA

1

8

ECR15611004920

GUIDA IN GOMMA

1

9



BPMR8Y

1

10

ECRA427000013

CAPPUCCIO CANDELA

1

11

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

12

ECR15611004920

GUIDA IN GOMMA

1

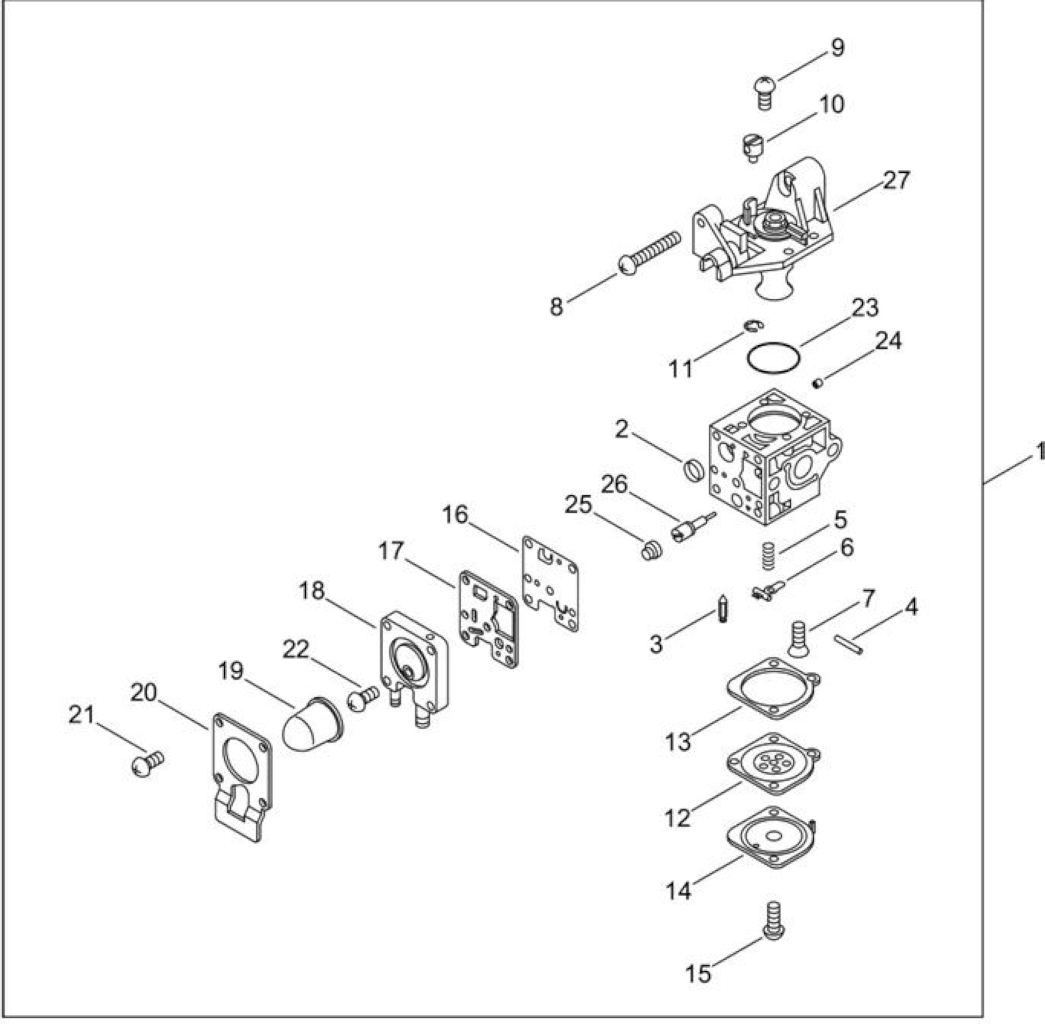

Rif.

Articolo

Descrizione

Q.tą

Nota

1

ECRA021001352

*VEDI ECRA021005030 *

1



2

ECRP005000010

ANELLO

1



3

ECR12533708260

SPILLO CARBURATORE

1



4

ECR12533813930

SPINOTTO BILANCIERE

1



5

ECRP005000940

MOLLA

1



6

ECR12532308260

BILANCIERE CARBURATORE

1



7

ECR12533942030

VITE BILANCIERE

1



8

ECRP005000100

VITE

1



9

ECR12534413931

VITE CARBURATORE

3



10

ECRP005001240

*VEDI ECRP005002090 *

1



11

ECRP005000190

E-RING

1



12

ECRP005002230

MEMBRANA C/DISCO

1



13

ECRP005000200

GUARNIZIONE

1



14

ECR12534252130

COPERCHIO MEMBRANA

1



15

ECR12534452130

VITE

2



16

ECRP005000510

MEMBRANA POMPANTE

1



17

ECRP005000520

GUARNIZIONE POMPANTE

1



18

ECRP005001890

COPERCHIO MEMBRANA POMPANTE

1



19

ECRP005003110

PRIMER

1



20

ECRP005000250

COPERCHIO

1



21

ECRP005001900

SCREW

4



22

ECRP005000270

VITE

1



23

ECRP005000280

O-RING

1



24

ECRP005001000

RULLINO

1



25

ECRP005001250

TAPPO

1



26

ECRP005001260

VITE REGOLAZIONE

1



27

ECRP005002000

COPERCHIO

1

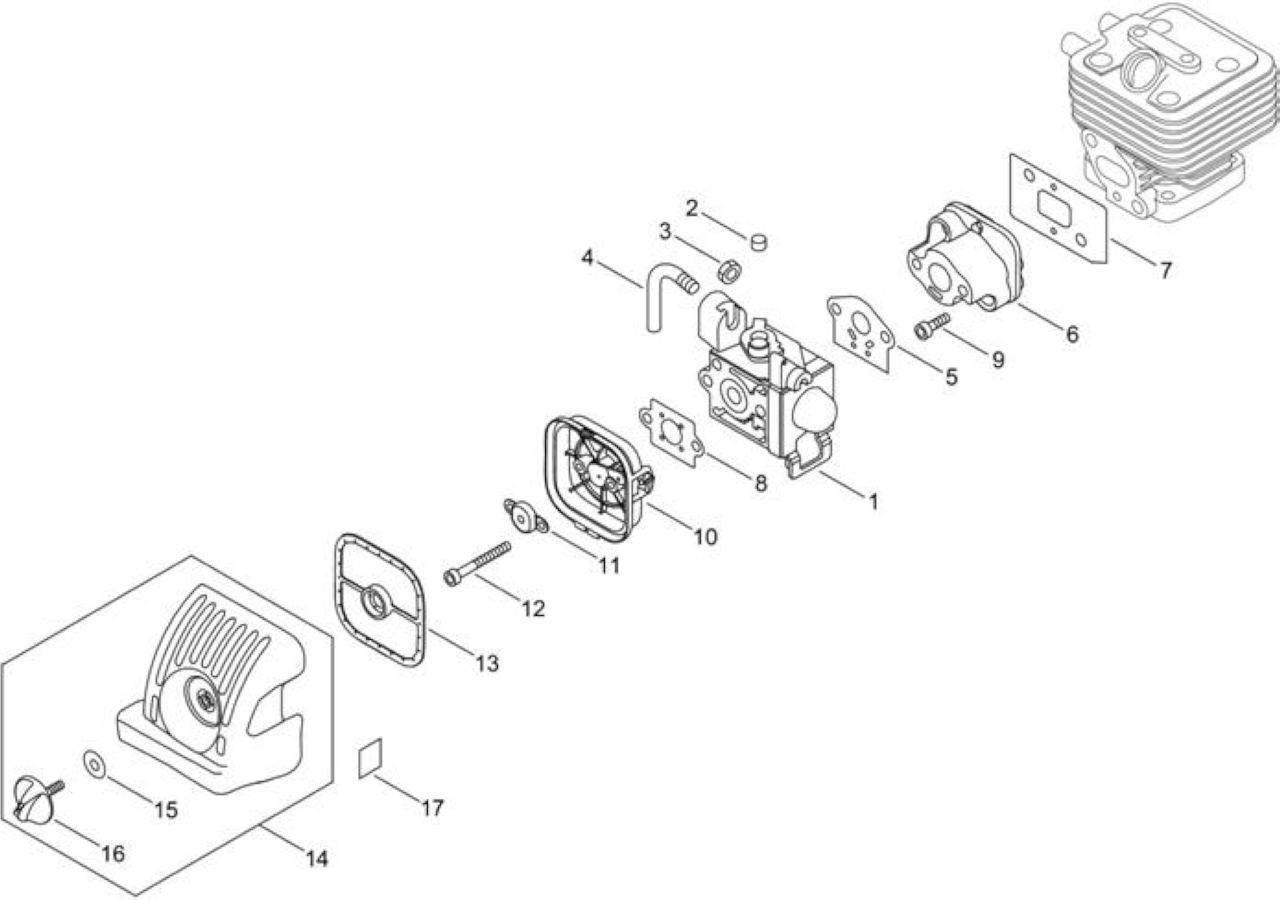

Rif.

Articolo

Descrizione

Q.tą

Nota

1

ECRA021001352

*VEDI ECRA021005030 *

1



2

ECRA259000010

*VEDI ECRP005001270 *

1



3

ECR9200307000

DADO

1



4

ECRC482000040

CONNETTORE CAVO

1



5

ECR13001013410

GUARNIZIONE ISOLATORE

*T.I.-04-247

1



6

ECRA200000280

ISOLATORE

1



7

ECRV103000300

GUARNIZIONE

ISOL-CARBURATORE

1



8

ECR13001642031

GUARNIZIONE

ISOL-CARBURATORE

1



9

ECR90016205025

BULLONE BRUGOLA 5X25

2



10

ECRP100004390



1



11

ECRA244000070

PIASTRINA

1



12

ECR90010505060

BULLONE BRUGOLA 5X60

2



13

ECRA226000473

FILTRO ARIA

1



14

ECRP100007110



1



15

ECR13191103460

DISTANZIATORE

1



16

ECRV299000250

POMELLO

1



17

ECRX506000090

LABEL,CHOKE

1

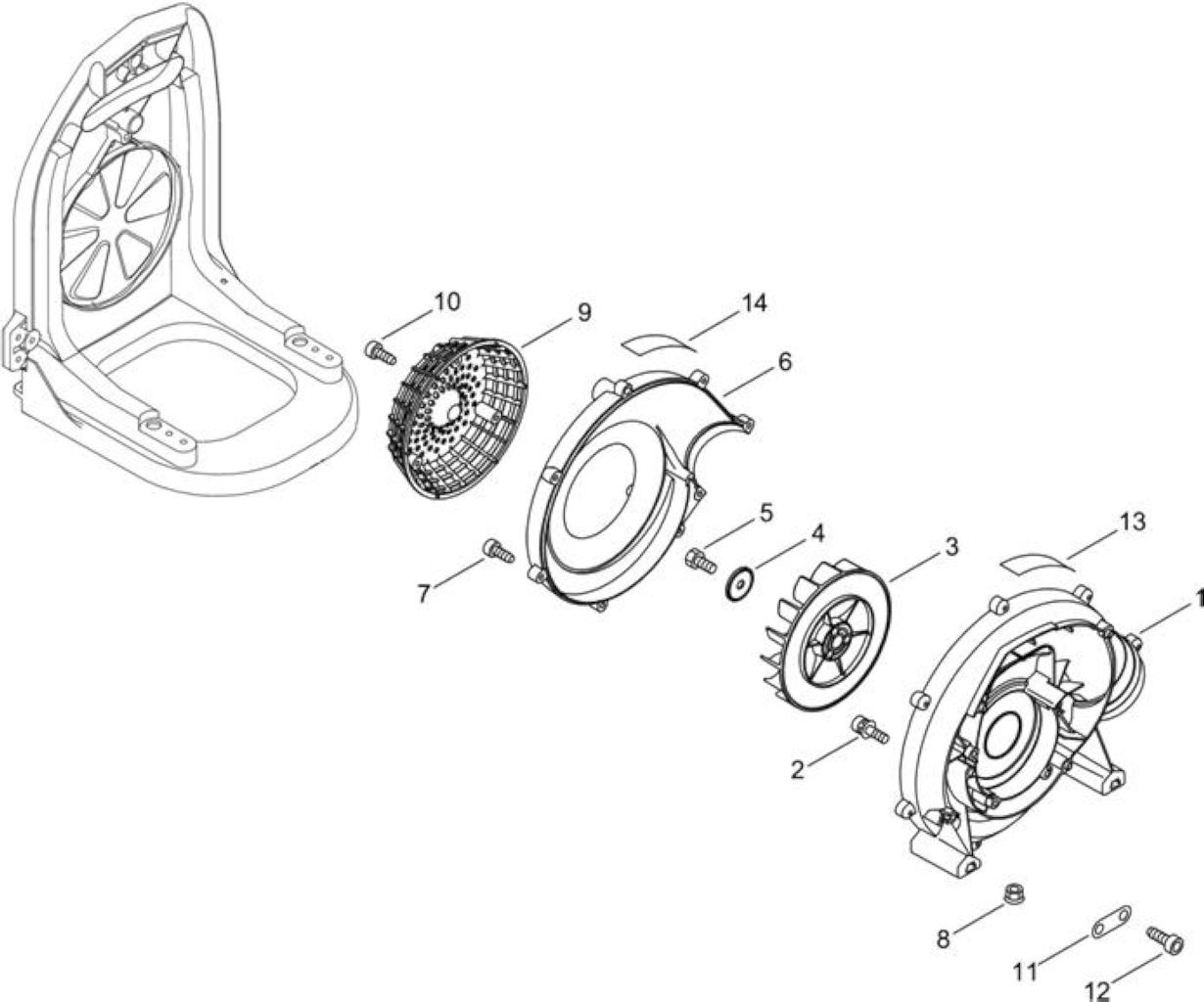

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRE103000380

CARTER VENTOLA DX

1

2

ECR90016204020

BULLONE BRUGOLA 4X20

4

3

ECRE100000260

VENTOLA

1

4

ECR10014319830

RONDELLA

1

5

ECR90010008014

BULLONE 8*14

1

6

ECRE103000390

CARTER VENTOLA SX

1

7

ECR9114505020

BULLONE

8

8

ECRV263000070

DADO ,5

2

9

ECRE104000071

GRIGLIA

1

10

ECR9114505020

BULLONE

3

11

ECRV150001350

PIASTRINA

1

12

ECR9114505016

BULLONE

1

13

ECRX505010790



1

14

ECRX505007910



1

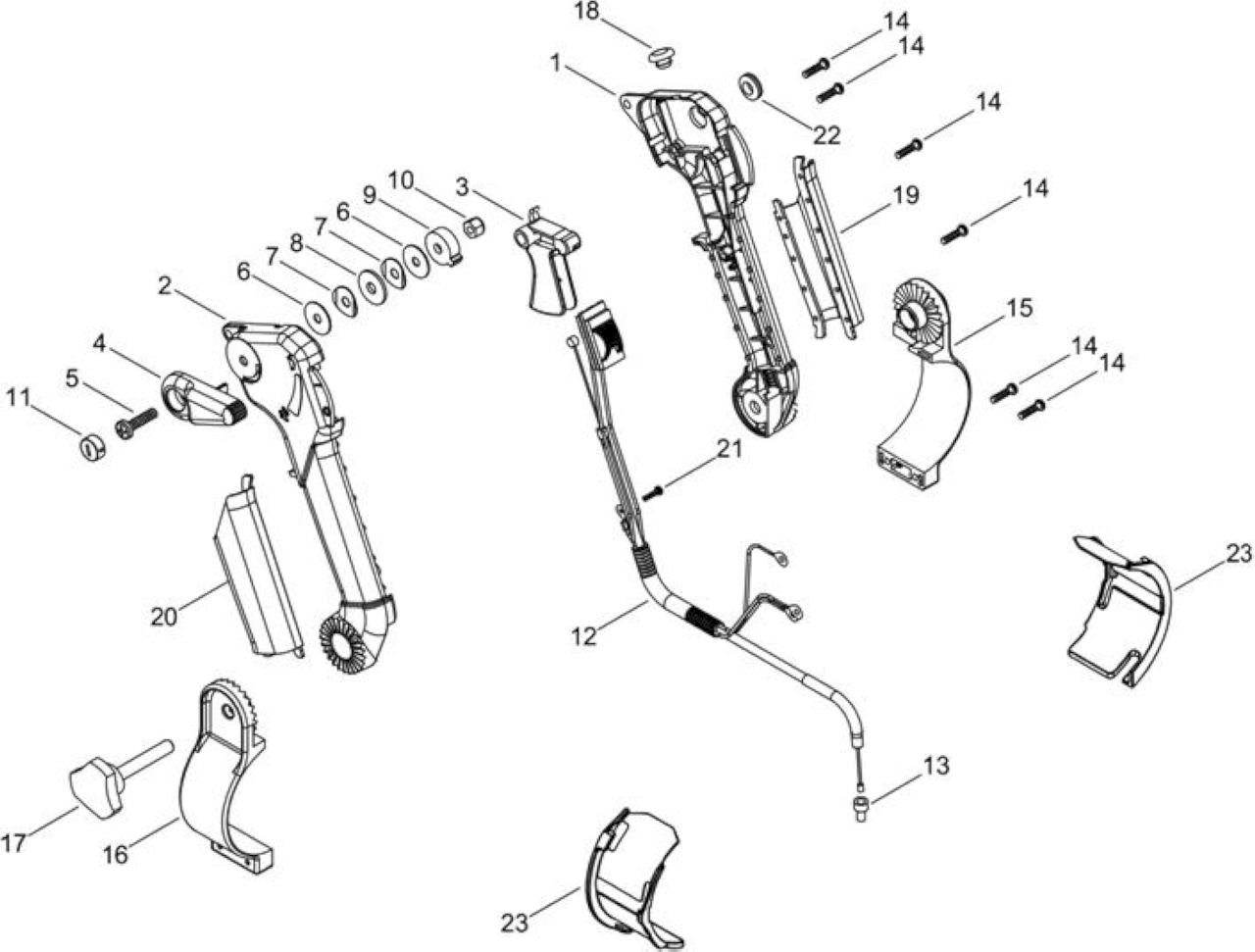

Rif.

Articolo

Descrizione

Q.tą

Nota

1

ECRC400000571

SEMI-IMPUGNATURA DX

1



2

ECRC400000581

SEMI-IMPUGNATURA SX

1



3

ECRC450000770

GRILLETTO ACCELERATORE

1



4

ECRC453000450

LEVA ACCELERATORE

1



5

ECRV204000260

ADJUST BOLT

1



6

ECRV304000110

RONDELLA M6

2



7

ECRV453000110

RONDELLA ELASTICA

2



8

ECRV304000120

WASHER

1



9

ECRC472000070

PIASTRINA

1



10

ECRV264000080

NYLON NUT

1



11

ECRV162000330

TAPPO IN GOMMA

1



12

ECRV043000920

CAVO ACC.RE COMPLETO

1



13

ECRV494000820



1



14

ECRV252000070

VITE

6



15

ECRC405000380



1



16

ECRC405000390



1



17

ECRV299000330

POMELLO

1



18

ECRV162000340

TAPPO

1



19

ECRC412000240

IMPUGNATURA IN GOMMA

1



20

ECRC412000250

IMPUGNATURA IN GOMMA

1



21

ECRV251000030

SCREW

1



22

ECR10157838431

TAPPO IN GOMMA

1



23

ECRE281000010

FASCETTA

2

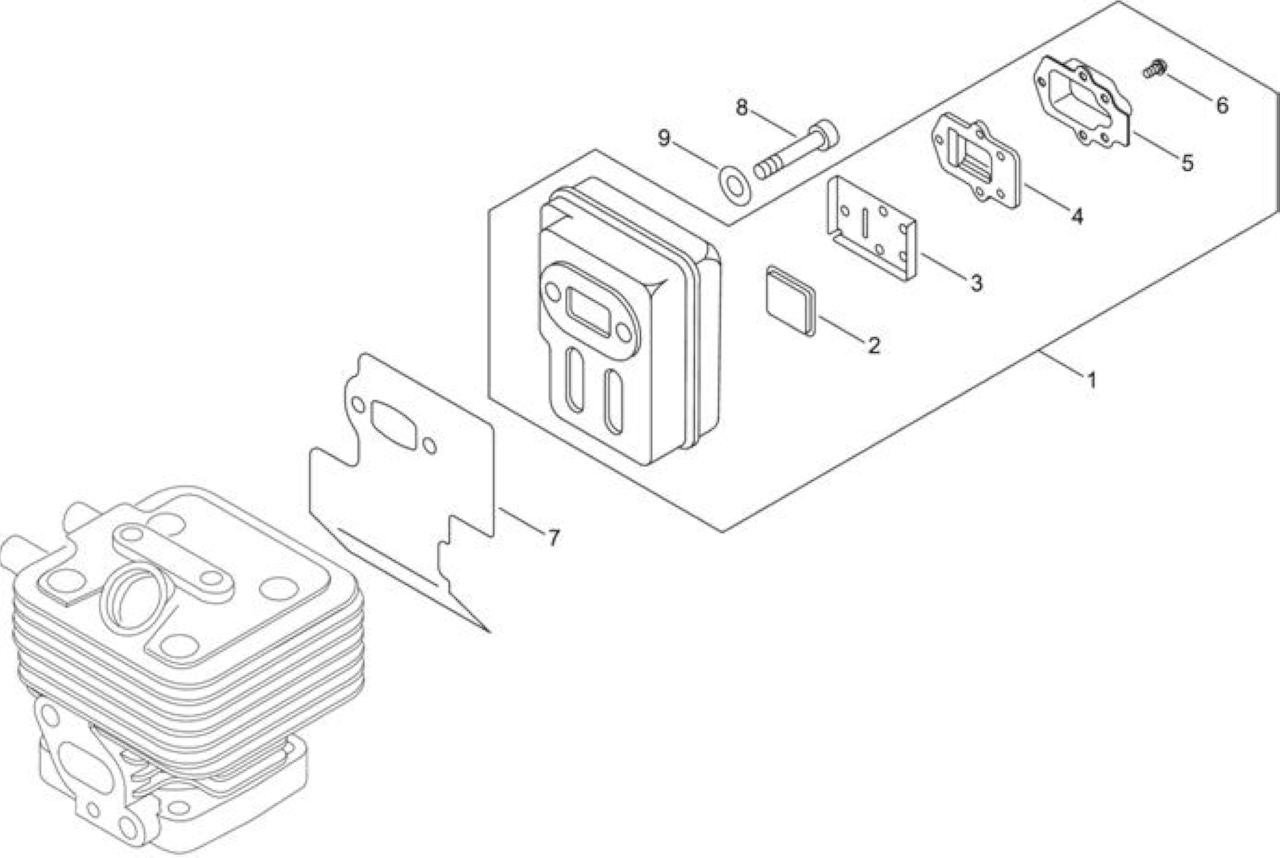

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRP100007120



1

2

ECRA310000070

SCHERMO MARMITTA

1

3

ECRV104000840

GUARNIZIONE SCARICO

1

4

ECRA313000840

GUIDA SCARICO

1

5

ECRA313001800

GUIDA SCARICO

1

6

ECR9136704010

SCREW

5

7

ECRV104000750

GUARNIZIONE MARMITTA

1

8

ECRV203000190

BOLT,5

2

9

ECR90060300005

RONDELLA PIANA M5

2

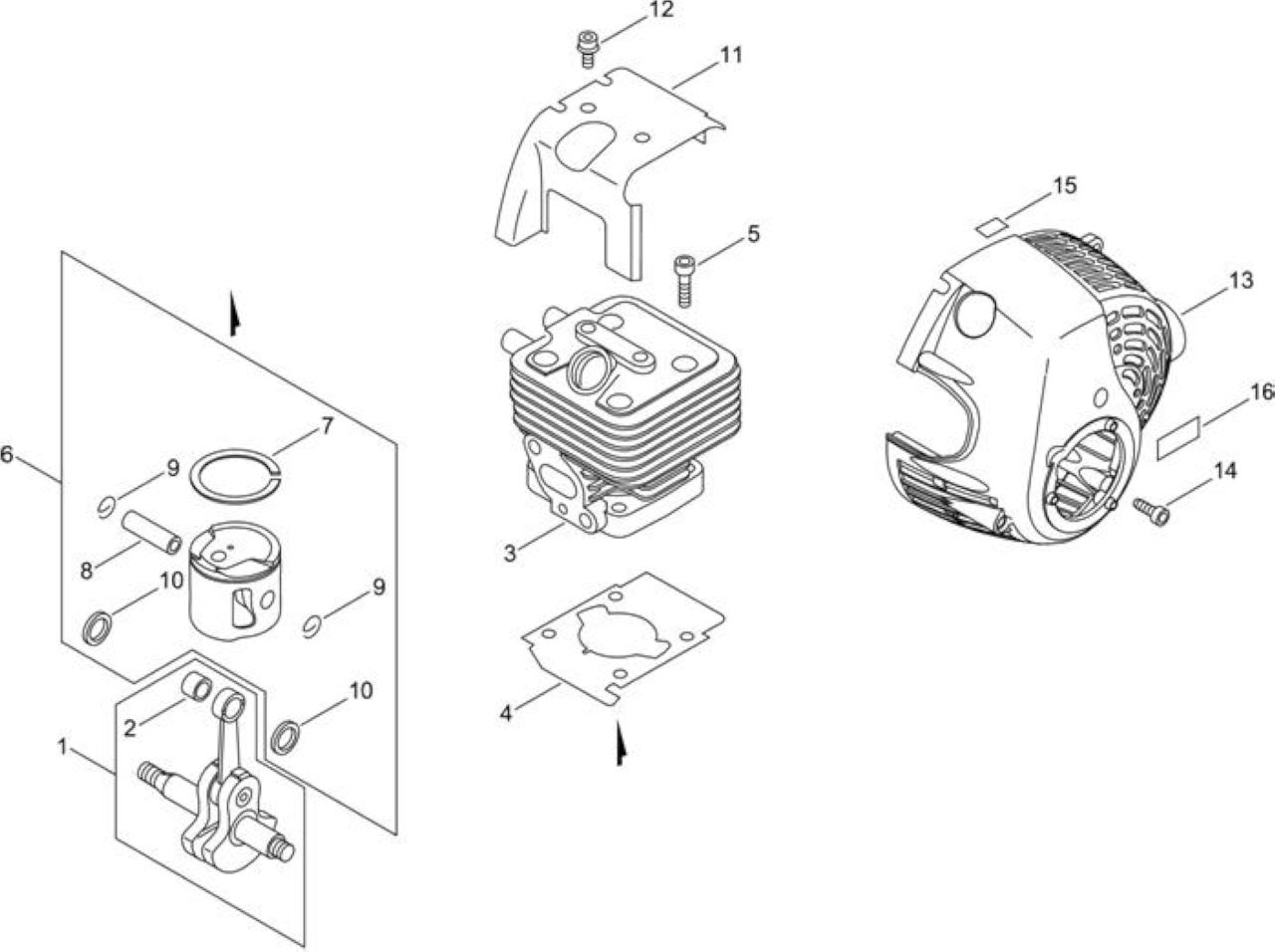

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRA011000371

ALBERO MOTORE

1

2

ECRV553000010

CUSCINETTO DI BIELLA

1

3

ECRA130000780

CILINDRO X PB265ESL/PB251/PB255ES

1

4

ECRV100000190

GUARNIZIONE CILINDRO

1

5

ECR90016205025

BULLONE BRUGOLA 5X25

4

6

ECRP021010260

KIT PISTONE X PB265ESL/PB251/255ES

1

7

ECRA101000140

FASCIA ELASTICA

1

8

ECRV606000000

SPINOTTO PISTONE

1

9

ECR10001504630

FERMO SPINOTTO

2

10

ECR10001411520

DISTANZIALE SPINOTTO

2

11

ECRA160000771

PROTEZIONE CILINDRO

1

12

ECR90010605008

BOLT, H.S. 5* 8

2

13

ECRA190000581

COPERCHIO MOTORE

1

14

ECR9114505016

BULLONE

7

15

ECRX505002310

ETICHETTA

1

16

ECRX503011880



1

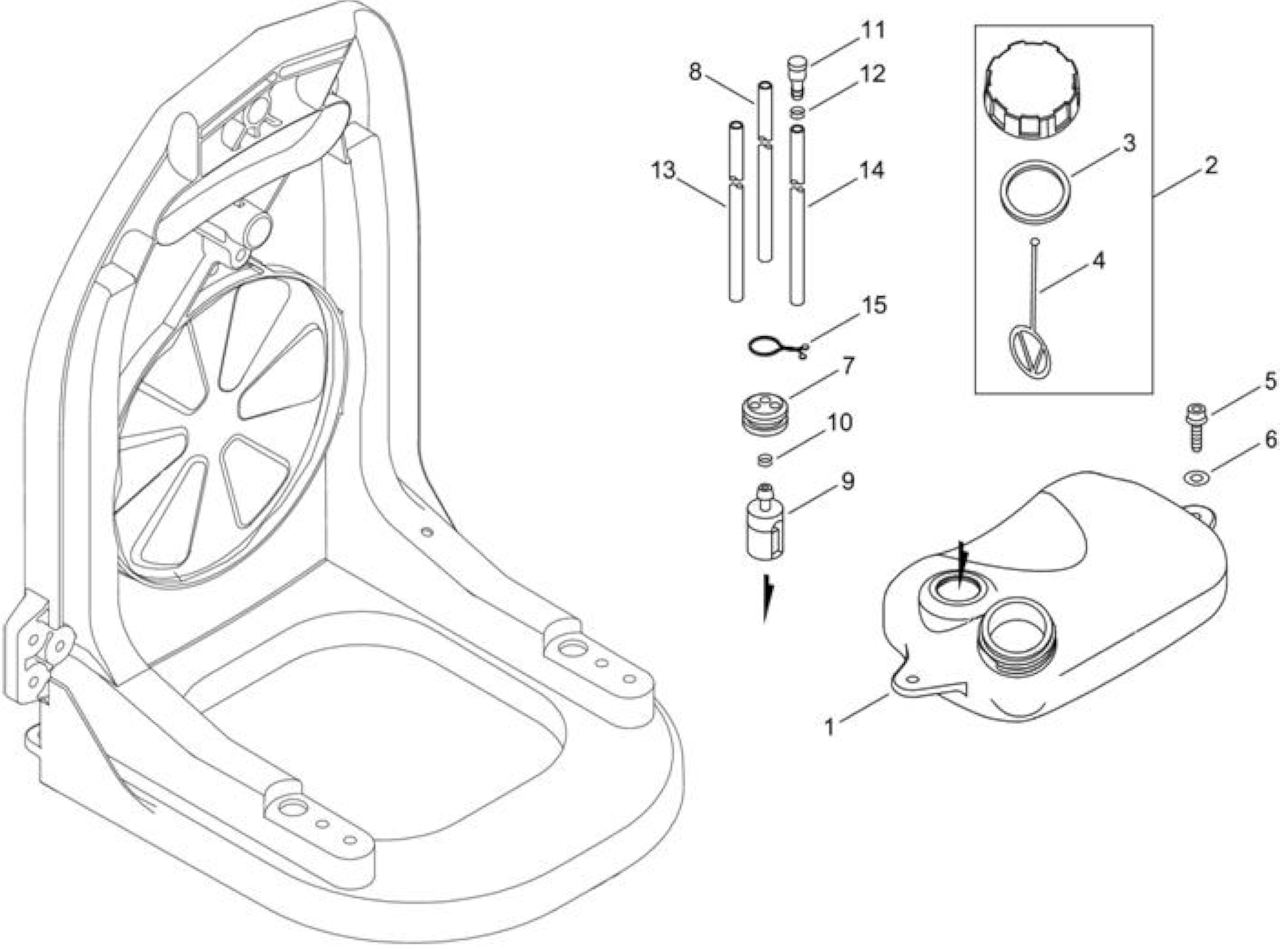

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRA350000560

SERBATOIO MISCELA

1

2

ECRP100006640

TAPPO MISCELA

1

3

ECRV107000190

GUARNIZIONE TAPPO MISCELA

1

4

ECR13105156030

MISCELATORE

1

5

ECR9114705020

BULLONE

2

6

ECR61301907350

WASHER 5.5*16*2T

2

7

ECR13211555931

GOMMINO SERBATOIO BENZINA

1

8

ECRV471001231

TUBO MISCELA 3X5X210

1

9

ECRA369000480

FILTRO MISCELA

1

10

ECRV490001240

CLIP

1

11

ECRA356000031

VALVOLA SFIATO

1

12

ECRV490001240

CLIP

1

13

ECRV471003000

TUBETTO

1

14

ECRV471001201

TUBETTO 3*5*L70

1

15

ECR13201305060

FASCETTA

1

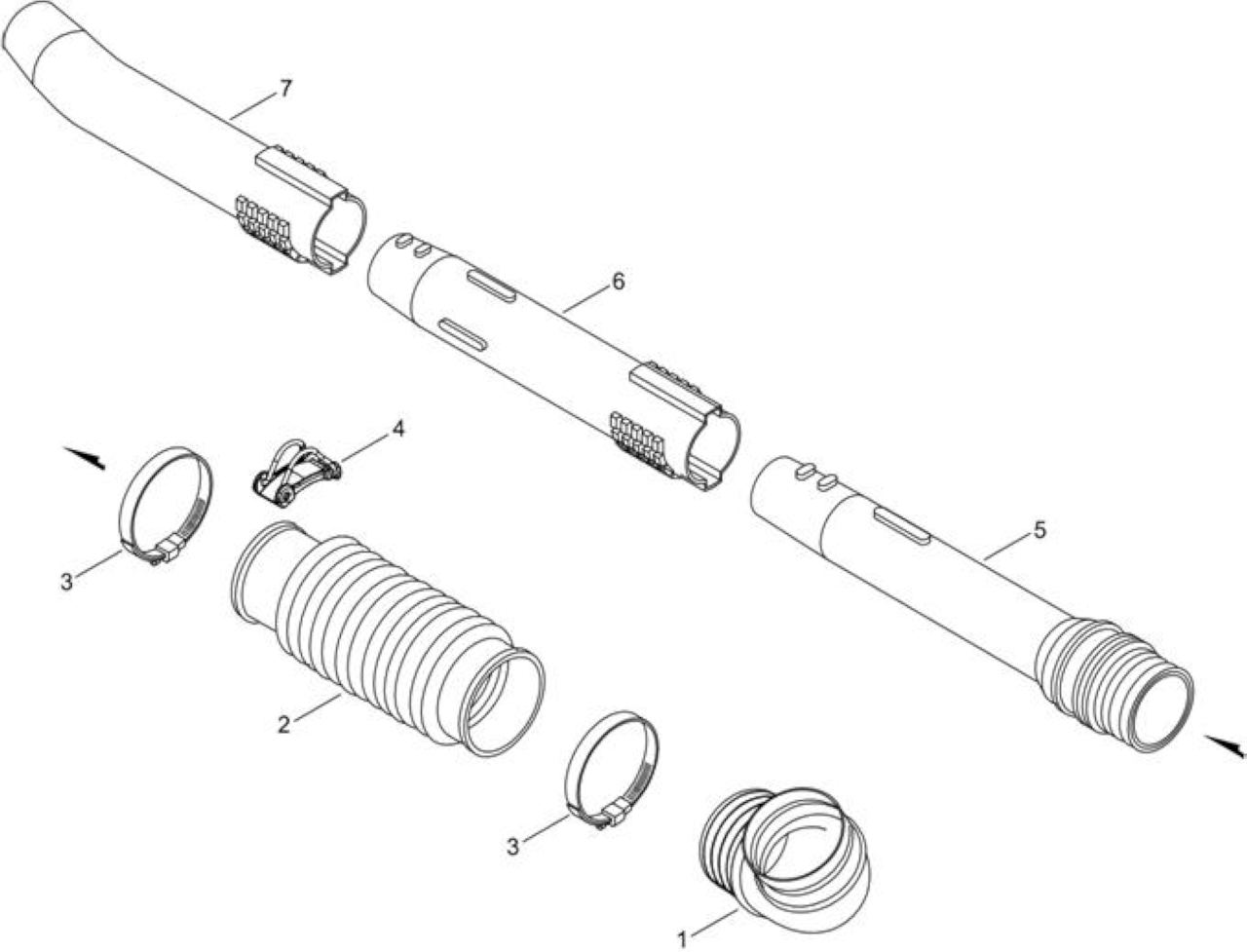

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRE160000111

TUBO A GOMITO

1

2

ECRE164000130



1

3

ECRV495000430

FASCETTA 58.7MM-82.5MM

2

4

ECRC487000420

SUPPORTO CAVO

1

5

ECRE165000800

TUBO DIRITTO PB 580/600/650/750

1

6

ECRE165000141

TUBO IN PLASTICA PB 580/650/750

1

7

ECRE165000160

TUBO FINALE PB580/650/750/6000

1

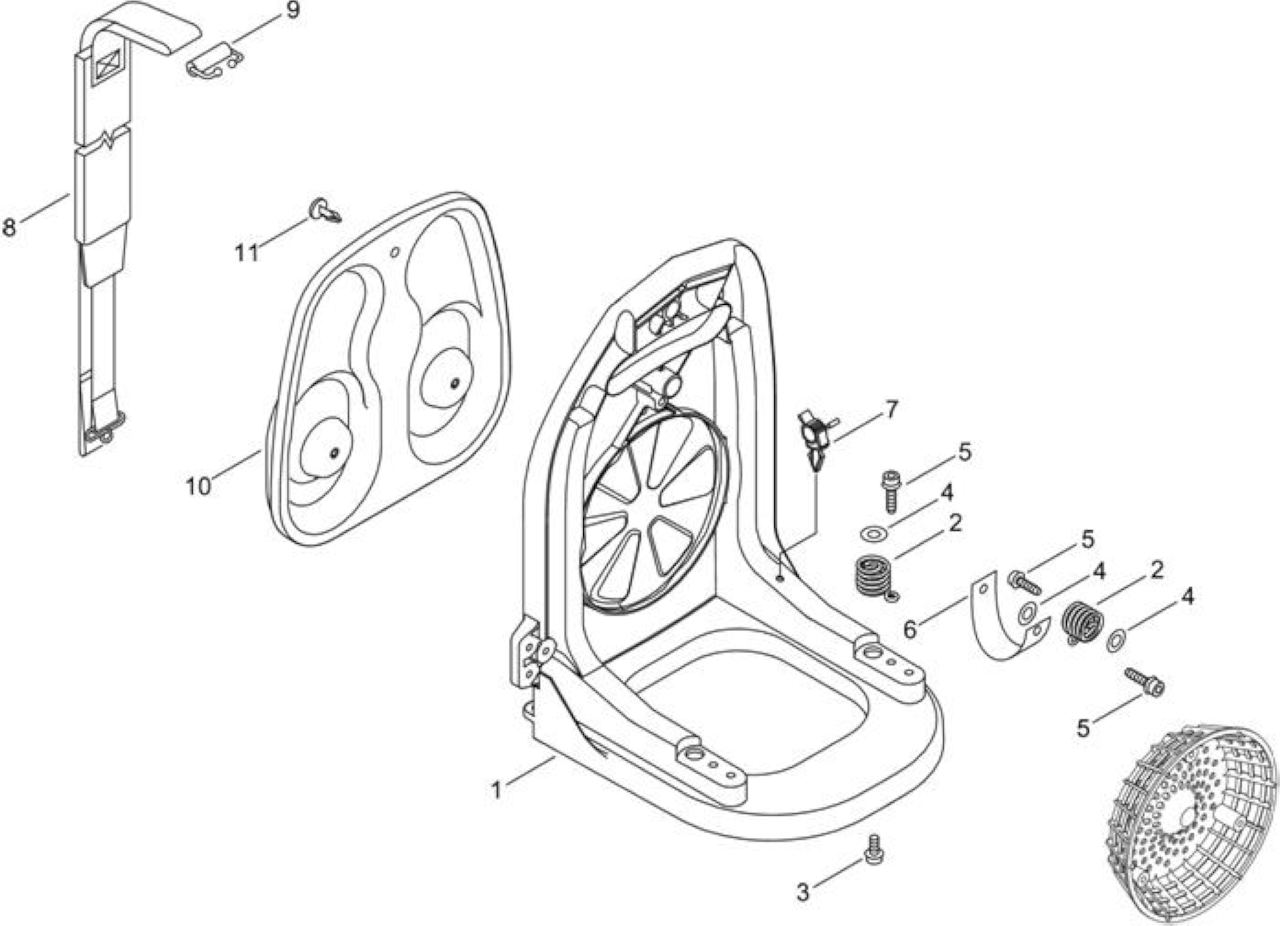

Rif.

Articolo

Descrizione

Q.tą Nota

1

ECRC620000290

TELAIO

1

2

ECRV450000551

MOLLA DI COMPRESSIONE

3

3

ECR90010605014

BULLONE BRUGOLA 5X14

2

4

ECR61301907350

WASHER 5.5*16*2T

4

5

ECR9114705020

BULLONE

4

6

ECRC617000380

FERMO

1

7

ECRV491000110

CLIP

1

8

ECRC061000190

CINGHIA X PB265ESL/PB500

2

9

ECRV491000040

CLIP

2

10

ECRC630000040

SCHIENALE

1

11

ECR30033306160

BOTTONE SCHIENALE

3
