Avviamento, Volano, Bobina Carburatore

Comandi

Filtro aria, Marmitta Motore

Serbatoio Tubi

Ventola, Carter (da matr.37001753 e successive) Ventola, Carter (fino a matr.37001752 e precedenti) Zaino

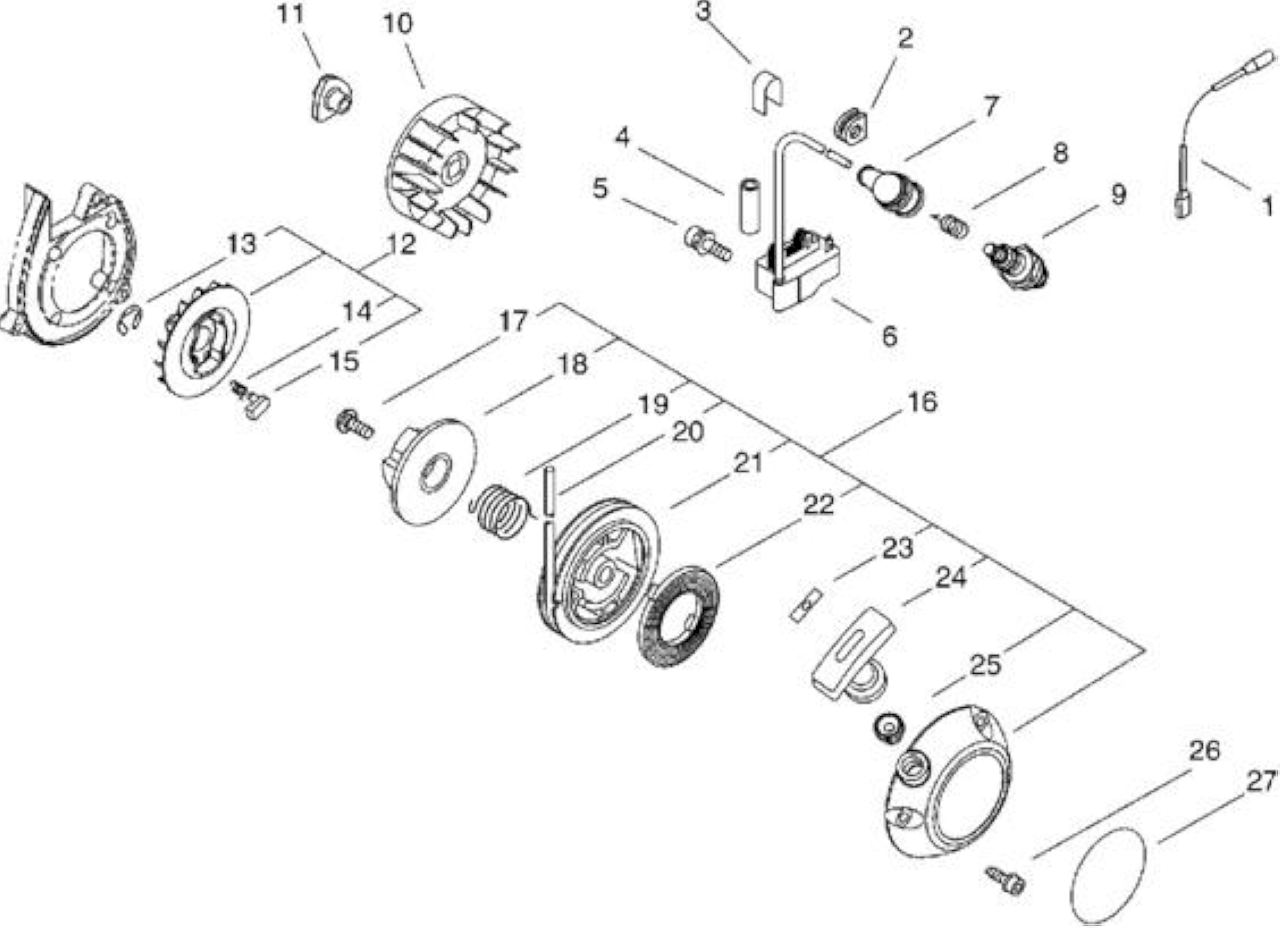

Rif. Articolo Descrizione Q.tà Nota

2 ECR15611004920 GUIDA IN GOMMA 1

5 ECR9111304020 BOLT 2

3 ECRX532000720 LABEL,OPERATION 1

4 ECRV475003380 TUBETTO 1

7 ECRA427000012 *VEDI ECRA427000013 * 1 SOSTITUITO DA

6 ECRA411000290 *VEDI ECRA411000291 * 1

8 ECRA426000010 MOLLA CAPPUCCIO CANDELA 1

ECRA427000013

12 ECRA052000200 *VEDI ECRA052000250 * 1

11 ECRE101000071 *VEDI ECRE101000122 * 1

14 ECRV452000280 *VEDI ECRP022006510 * 2

13 ECR90070000004 ANELLO DI TENUTA CE04 2

16 ECRA050000110 *VEDI ECRA051002720 * 1

15 ECRA514000070 *VEDI ECRP022006850 * 2

17 ECR17723661830 *VEDI ECRV253000310 * 1

19 ECRP022008270 MOLLA DI RITORNO 1

23 ECR17724611120 *VEDI ECRP022037670 * 1

22 ECR17722042030 * VEDI ECRP022019680 * 1

25 ECR17722742030 *VEDI ECRP022045770 * 1

24 ECR17722827030 IMPUGNATURA AVVIAMENTO 1

26 ECR9114505016 BULLONE 3

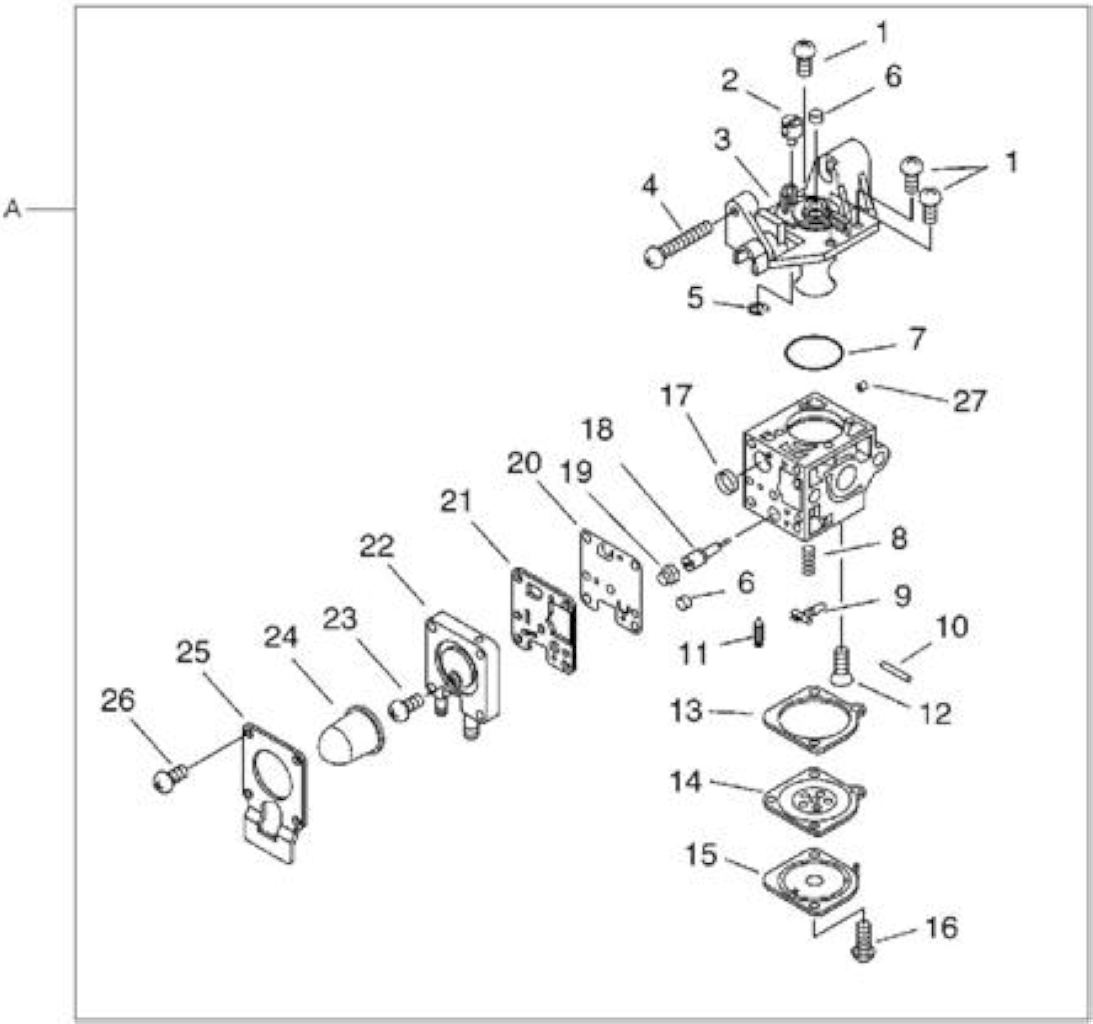

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001350	* VEDI ECRA021001351 *	1
1	ECR12534413931	VITE CARBURATORE	3
2	ECRP005001240	*VEDI ECRP005002090 *	1
3	ECRP005002000	COPERCHIO	1
4	ECRP005000100	VITE	1
5	ECRP005000190	E-RING	1
6	ECRP005001270	TAPPO LIMITATORE (NERO)	1
7	ECRP005000280	O-RING	1
8	ECRP005000940	MOLLA	1
9	ECR12532308260	BILANCIERE CARBURATORE	1
10	ECR12533813930	SPINOTTO BILANCIERE	1
11	ECR12533708260	SPILLO CARBURATORE	1
12	ECR12533942030	VITE BILANCIERE	1
13	ECRP005000200	GUARNIZIONE	1
14	ECRP005001780	MEMBRANA C/DISCO	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	2
17	ECRP005000010	ANELLO	1
18	ECRP005001260	VITE REGOLAZIONE	1
19	ECRP005001250	TAPPO	1
20	ECRP005000510	MEMBRANA POMPANTE	1
21	ECRP005000520	GUARNIZIONE POMPANTE	1
22	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
23	ECRP005000270	VITE	1
24	ECR12538108660	* VEDI ECRP005003120 *	1
25	ECRP005000250	COPERCHIO	1
26	ECRP005001900	SCREW	4
27	ECRP005001000	RULLINO	1

ECRC471000112

ECRC470000161

ECRC471000101

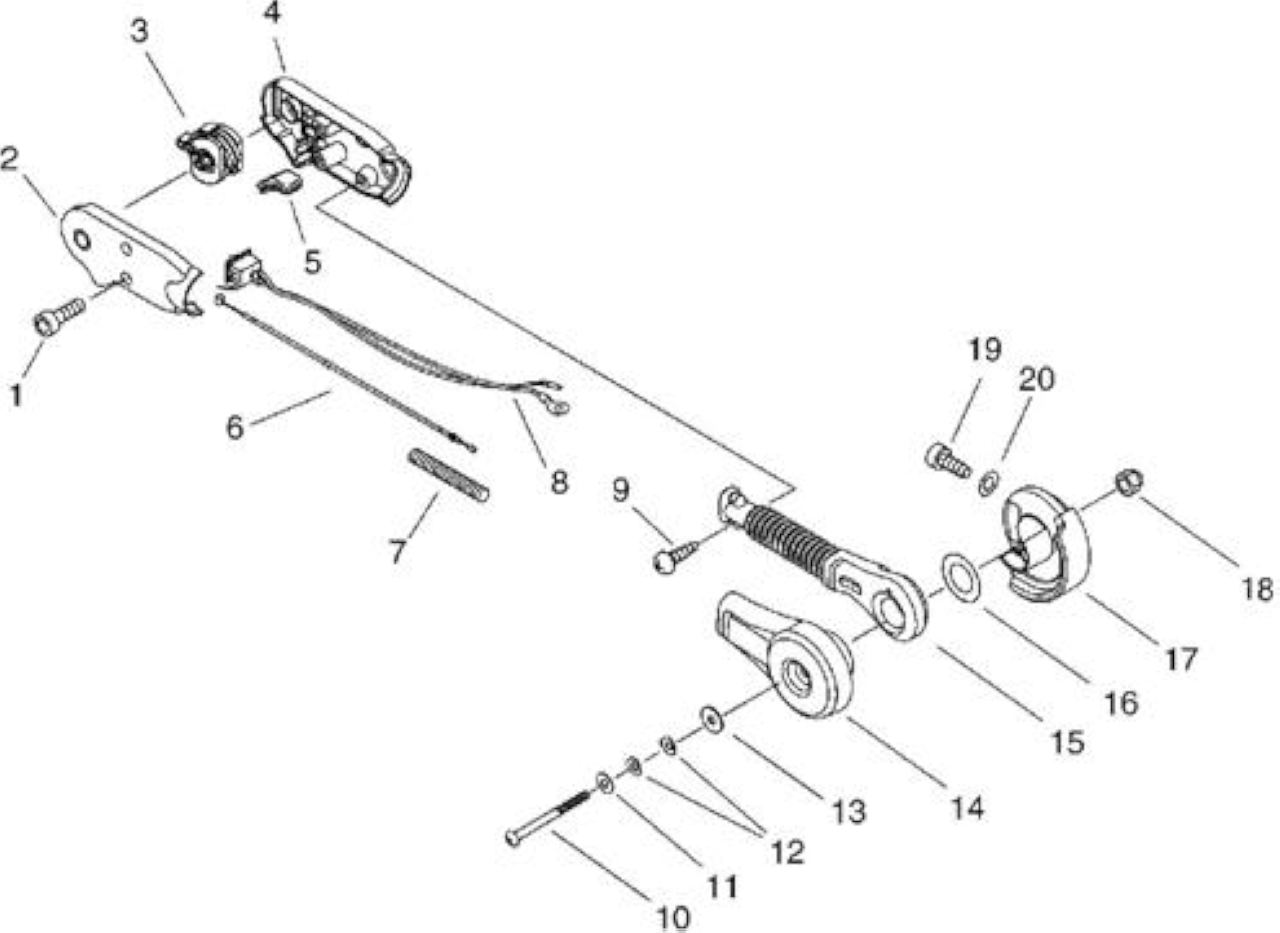

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90010505014	BULLONE BRUGOLA 5X14	2
2	ECRC471000111	SEMI IMPUGNATURA	1	SOSTITUITO DA
2	ECRC471000112	*VEDI ECRP021014670 *	1
3	ECRC470000160	*VEDI ECRC470000161 *	1	SOSTITUITO DA
3	ECRC470000161	LEVA ACCELERATORE	1
4	ECRC471000100	SEMI IMPUGNATURA	1	SOSTITUITO DA
4	ECRC471000101	*VEDI ECRP021014670 *	1
5	ECRV144000181	GROMMET	1
6	ECRV430001760	CAVO ACCELERATORE	1
7	ECRV475003820	TUBE	1
8	ECRA045000140	* VEDI ECRA045000140 *	1
9	ECR88995021060	SCREW 5	2
10	ECRV204000150	BOLT,6	1
11	ECR69911804560	RONDELLA BARRA	1
12	ECR17816021060	WASHER, FRICTION	2
13	ECRV304000040	WASHER,CIRCULAR 6	1
14	ECRC472000050	SUPPORTO LEVA	1
15	ECRC456000050	LEVA	1
16	ECRV336000000	WASHER,CIRCULAR 45	1
17	ECRC472000041	SUPPORTO LEVA	1
18	ECR90056250006	LOCKNUT 6	1
19	ECR9114505025	BOLT, TAPPING	3
20	ECR61301907350	WASHER 5.5*16*2T	3

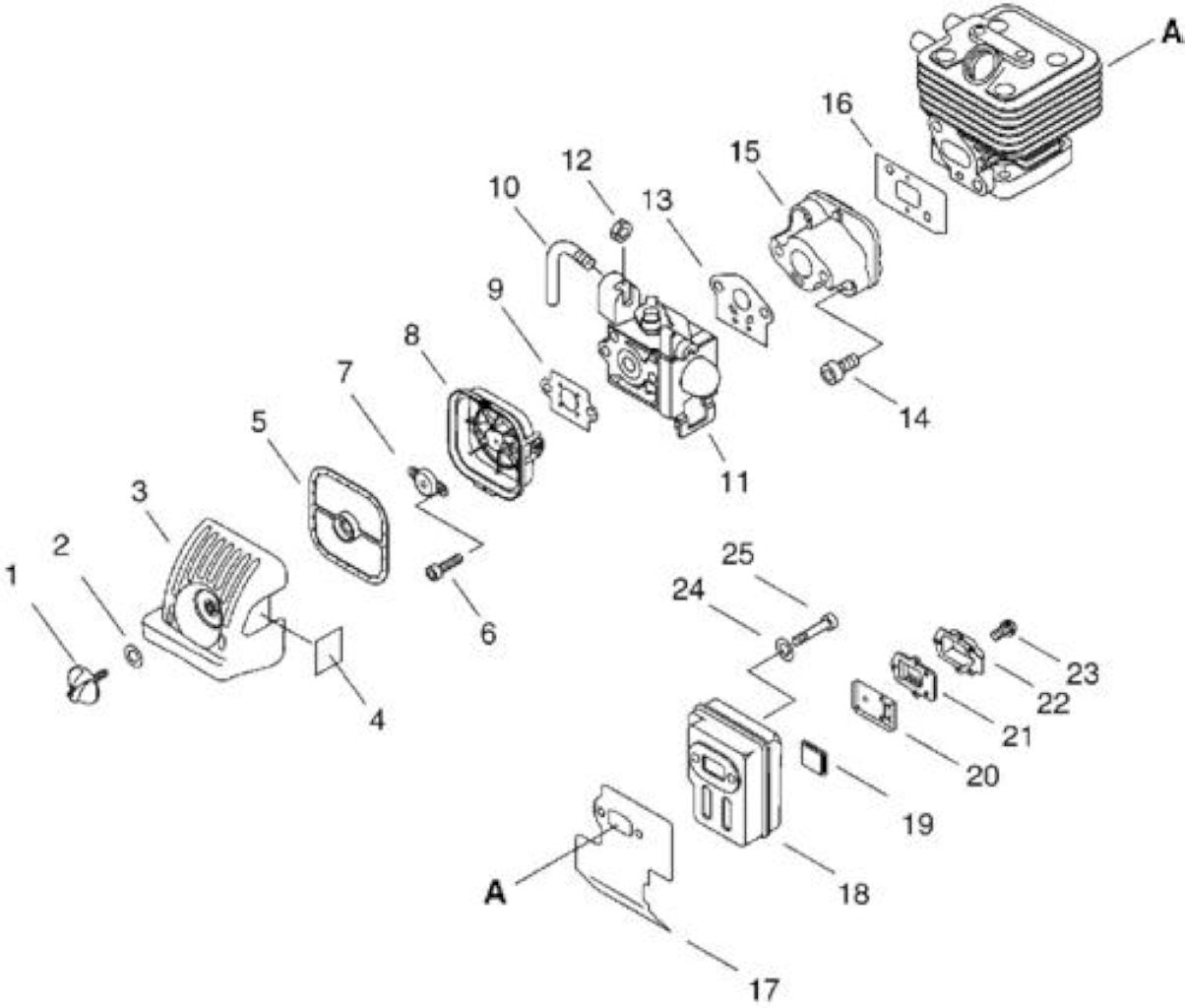

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV299000250	POMELLO	1
2	ECR13191103460	DISTANZIATORE	1
3	ECRA232000340	COPERCHIO FILTRO ARIA	1
4	ECRX506000090	LABEL,CHOKE	1
5	ECRA226000350	*VEDI ECRA226000470 *	1
6	ECR90010505060	BULLONE BRUGOLA 5X60	2
7	ECRA244000070	PIASTRINA	1
8	ECRP021010980	ALLOGGIO FILTRO ARIA	1
9	ECR13001642031	GUARNIZIONE ISOL-CARBURATORE	1
10	ECRC482000040	CONNETTORE CAVO	1
11	ECRA021001350	* VEDI ECRA021001351 *	1
12	ECR9200307000	DADO	1
13	ECR13001013410	GUARNIZIONE ISOLATORE *T.I.-04-247	1
14	ECR90016205025	BULLONE BRUGOLA 5X25	2
15	ECRA200000280	ISOLATORE	1
16	ECRV103000300	GUARNIZIONE ISOL-CARBURATORE	1
17	ECRV104000750	GUARNIZIONE MARMITTA	1
18	ECRA300000141	*VEDI ECRA300000790 *	1
19	ECRA310000070	SCHERMO MARMITTA	1
20	ECRV104000840	GUARNIZIONE SCARICO	1
21	ECRA313000840	GUIDA SCARICO	1
22	ECRA313000821	GUIDA SCARICO	1
23	ECR9136704010	SCREW	5
24	ECR90060300005	RONDELLA PIANA M5	2
25	ECRV203000190	BOLT,5	2

ECRA011000371

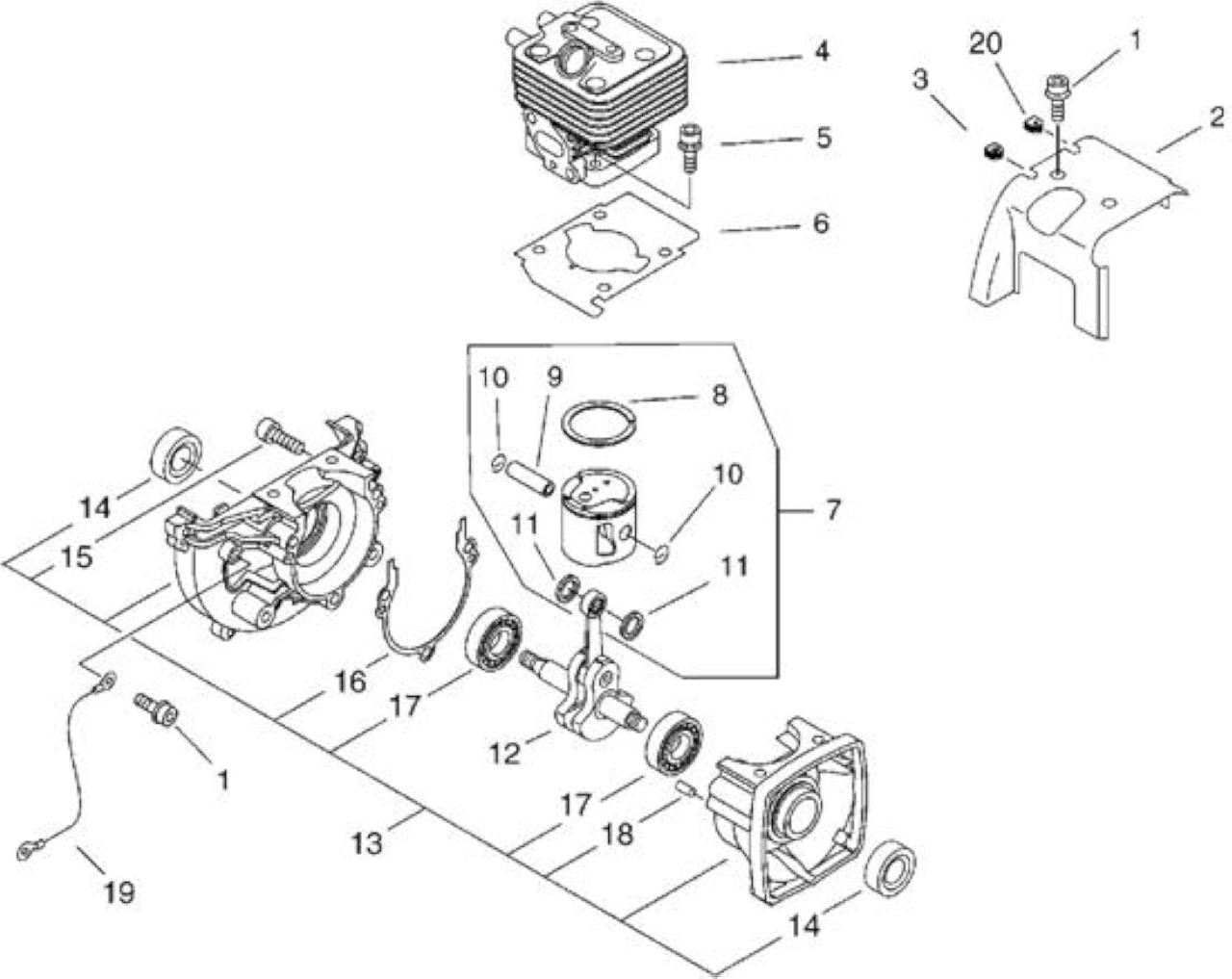

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90010605008	BOLT, H.S. 5* 8	3
2	ECRA160000771	PROTEZIONE CILINDRO	1
3	ECR15611004920	GUIDA IN GOMMA	1
4	ECRA130000780	CILINDRO X PB265ESL/PB251/PB255ES	1
5	ECR90016205025	BULLONE BRUGOLA 5X25	4
6	ECRV100000190	GUARNIZIONE CILINDRO	1
7	ECRP021010260	KIT PISTONE X PB265ESL/PB251/255ES	1
8	ECRA101000140	FASCIA ELASTICA	1
9	ECRV606000000	SPINOTTO PISTONE	1
10	ECR10001504630	FERMO SPINOTTO	2
11	ECR10001411520	DISTANZIALE SPINOTTO	2
12	ECRA011000370	*VEDI ECRA011000371 *	1	SOSTITUITO DA
13	ECRP021008231	CARTER MOTORE	1
14	ECR10021242031	PARAOLIO	2
15	ECR90016205028	BULLONE BRUGOLA 5X28	3
16	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
17	ECR9403536201	CUSCINETTO BB6201/C3	2
18	ECR10021503930	*VEDI ECR90033040080 *	2
19	ECRV485000800	LEAD	1
20	ECR15211505530	GUIDA GOMMA	1

ECRA350000560

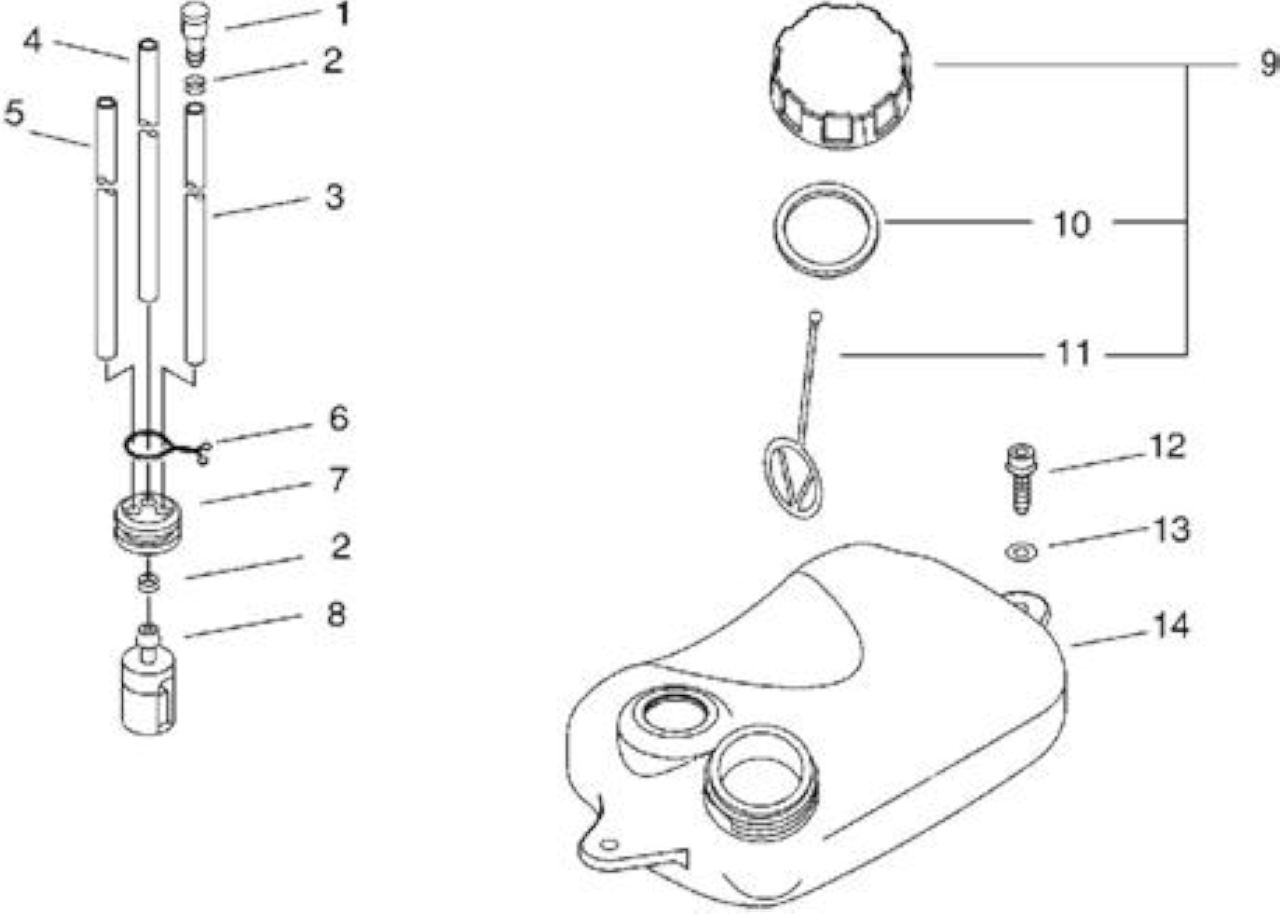

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA356000030	*VEDI ECRA356000031 *	1
2	ECR13201309820	*VEDI ECRV490001240 *	2
3	ECRV471001200	*VEDI ECRV471001201 *	1
4	ECRV471001230	*VEDI ECRV471001231 *	1
5	ECRV471000630	TUBO MISCELA	1
6	ECR13201305060	FASCETTA	1
7	ECR13211555930	*VEDI ECR13211555931 *	1
8	ECR13120507320	*VEDI ECR13120507321 *	1
9	ECR13100455530	*VEDI ECRP100006640 *	1
10	ECR13101655830	*VEDI ECRV107000190 *	1
11	ECR13105156030	MISCELATORE	1
12	ECR9114705020	BULLONE	2
13	ECR61301907350	WASHER 5.5*16*2T	2
14	ECRA350000470	SERBATOIO MISCELA	1	SOSTITUITO DA
14	ECRA350000560	SERBATOIO MISCELA	1

ECRE165000141

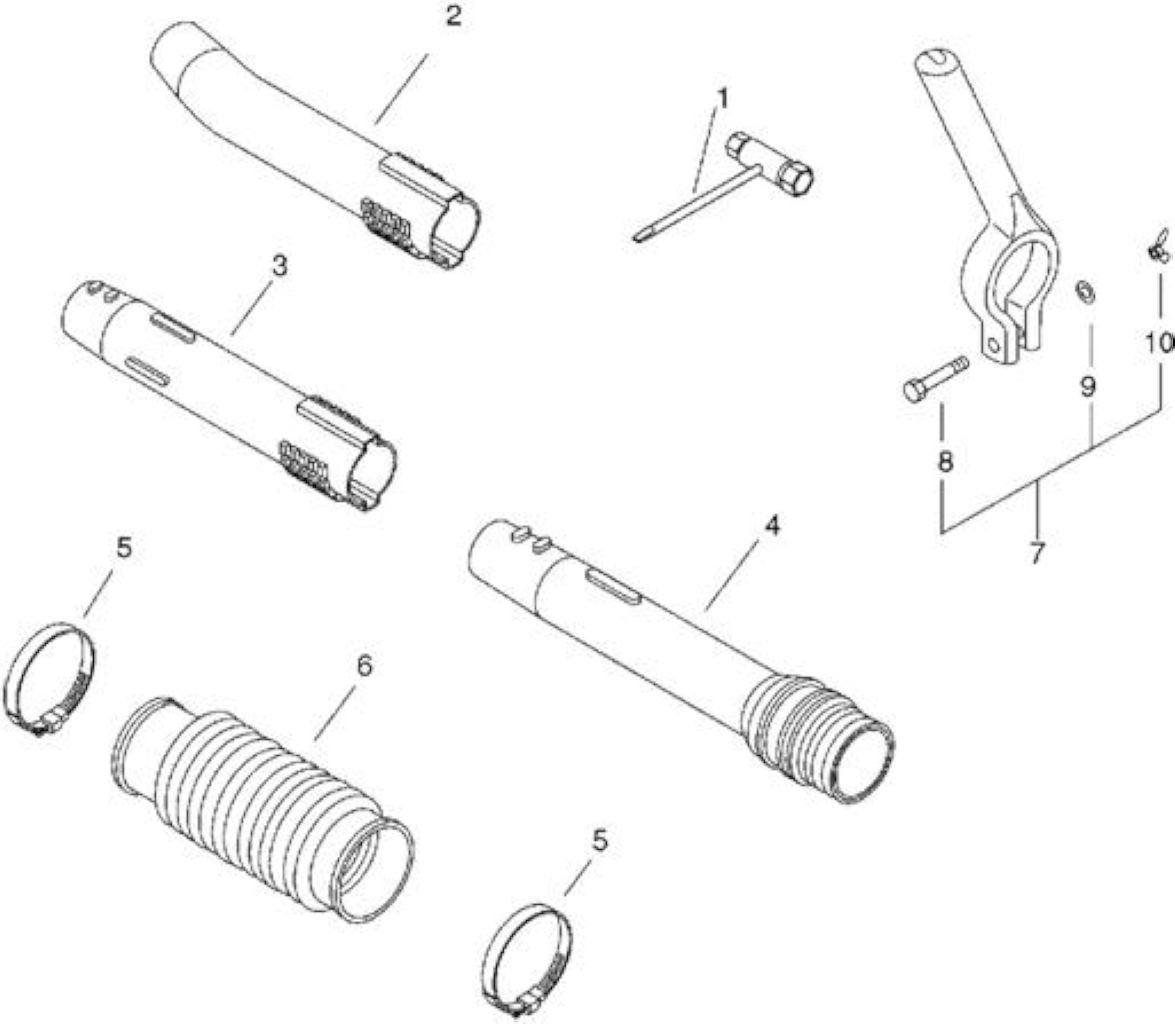

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRE165000160	TUBO FINALE PB580/650/750/6000	1
3	ECRE165000140	*VEDI ECRE165000141 *	1	SOSTITUITO DA
4	ECRE165000130	*VEDI ECRE165000800 *	1
5	ECRV495000430	FASCETTA 58.7MM-82.5MM	2
6	ECRE164000000	MANICOTTO IN GOMMA	1
7	ECRC040000000	IMPUGNATURA COMPLETA	1
8	ECR90010006045	BOLT 6*45	1
9	ECR90060000006	RONDELLA PIANA M6	1
10	ECR90052500006	DADO A FARFALLA	1

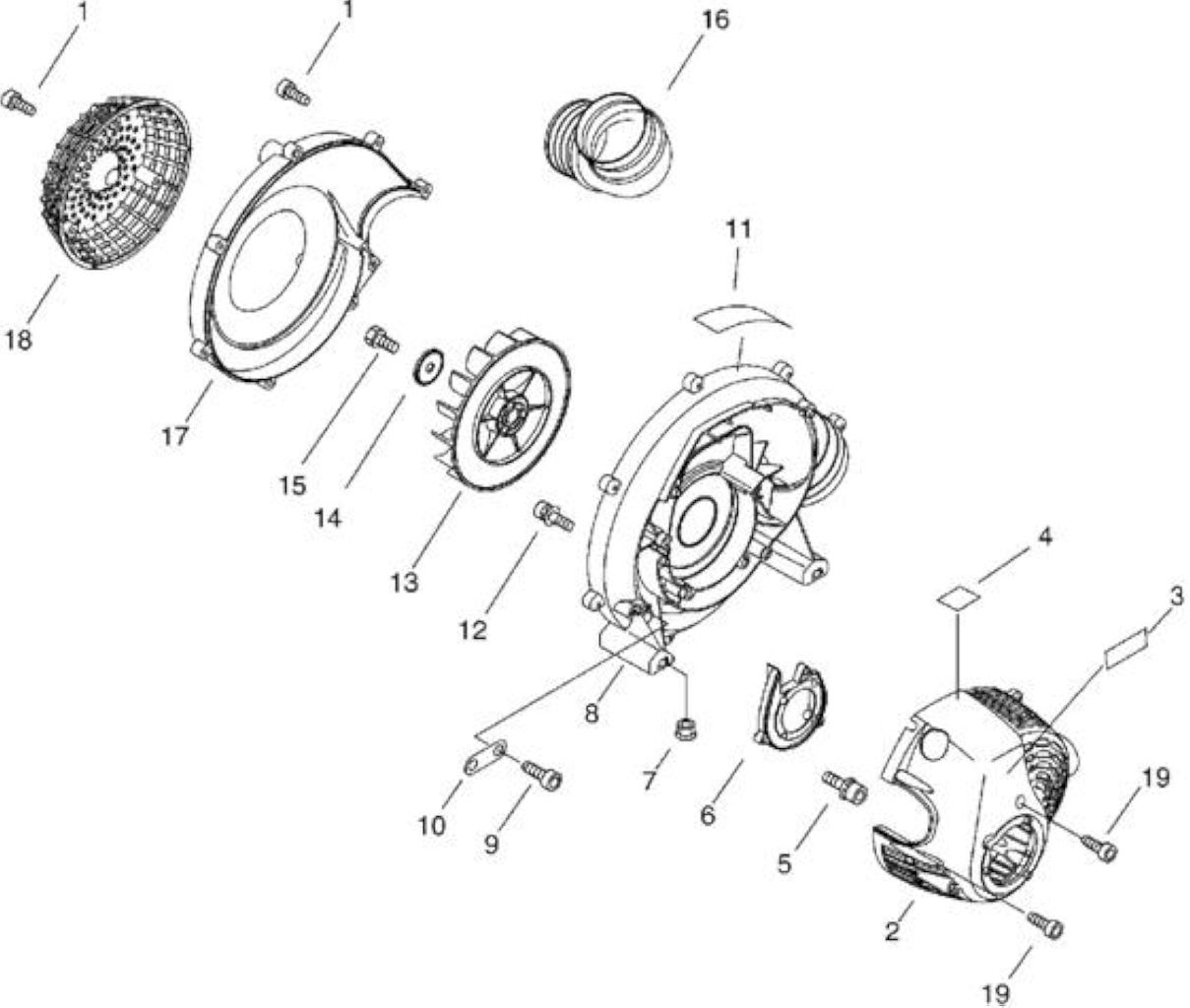

SUCCESSIVE

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR9114505020	BULLONE	11
2	ECRA190000581	COPERCHIO MOTORE	1
3	ECRX503008170	LABEL,MODEL	1
4	ECR89016006361	*VEDI ECRX505002310 *	1
5	ECR90016304016	BULLONE HSH	4
6	ECRV376000830	SPESSORE	1
7	ECRV263000070	DADO ,5	2
8	ECRE103000380	CARTER VENTOLA DX	1
9	ECR9114505016	BULLONE	1
10	ECRV150001350	PIASTRINA	1
11	ECRX505002080	LABEL,CAUTION	1
12	ECR90016204020	BULLONE BRUGOLA 4X20	4
13	ECRE100000062	*VEDI ECRP021010663 *	1
14	ECR10014319830	RONDELLA	1
15	ECR90010008014	BULLONE 8*14	1
16	ECRE160000111	TUBO A GOMITO	1	MATR.37001753 E
17	ECRE103000390	CARTER VENTOLA SX	1
18	ECRE104000071	GRIGLIA	1
19	ECR9114505016	BULLONE	7

ECRE100000064

18 ECRE104000071 GRIGLIA 1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR9114505020	BULLONE	11
2	ECRA190000581	COPERCHIO MOTORE	1
3	ECRX503008170	LABEL,MODEL	1
4	ECR89016006361	*VEDI ECRX505002310 *	1
5	ECR90016304016	BULLONE HSH	4
6	ECRV376000830	SPESSORE	1
7	ECRV263000070	DADO ,5	2
8	ECRE103000380	CARTER VENTOLA DX	1
9	ECR9114505016	BULLONE	1
10	ECRV150001350	PIASTRINA	1
11	ECRX505002080	LABEL,CAUTION	1
12	ECR90016204020	BULLONE BRUGOLA 4X20	4
13	ECRE100000062	*VEDI ECRP021010663 *	1	SOSTITUITO DA
13	ECRE100000063	*VEDI ECRP021010662 *	1	ECRE100000063 SOSTITUITO DA
14	ECR10014319830	RONDELLA	1
15	ECR90010008014	BULLONE 8*14	1
16	ECRE160000110	*VEDI ECRE160000111 *	1	MATR.37001752 E

17 ECRE103000390 CARTER VENTOLA SX

PRECEDENTI SOSTITUITO 1 DA ECRE160000111

19 ECR9114505016 BULLONE 7

ECR90010605014

ECRC061000190

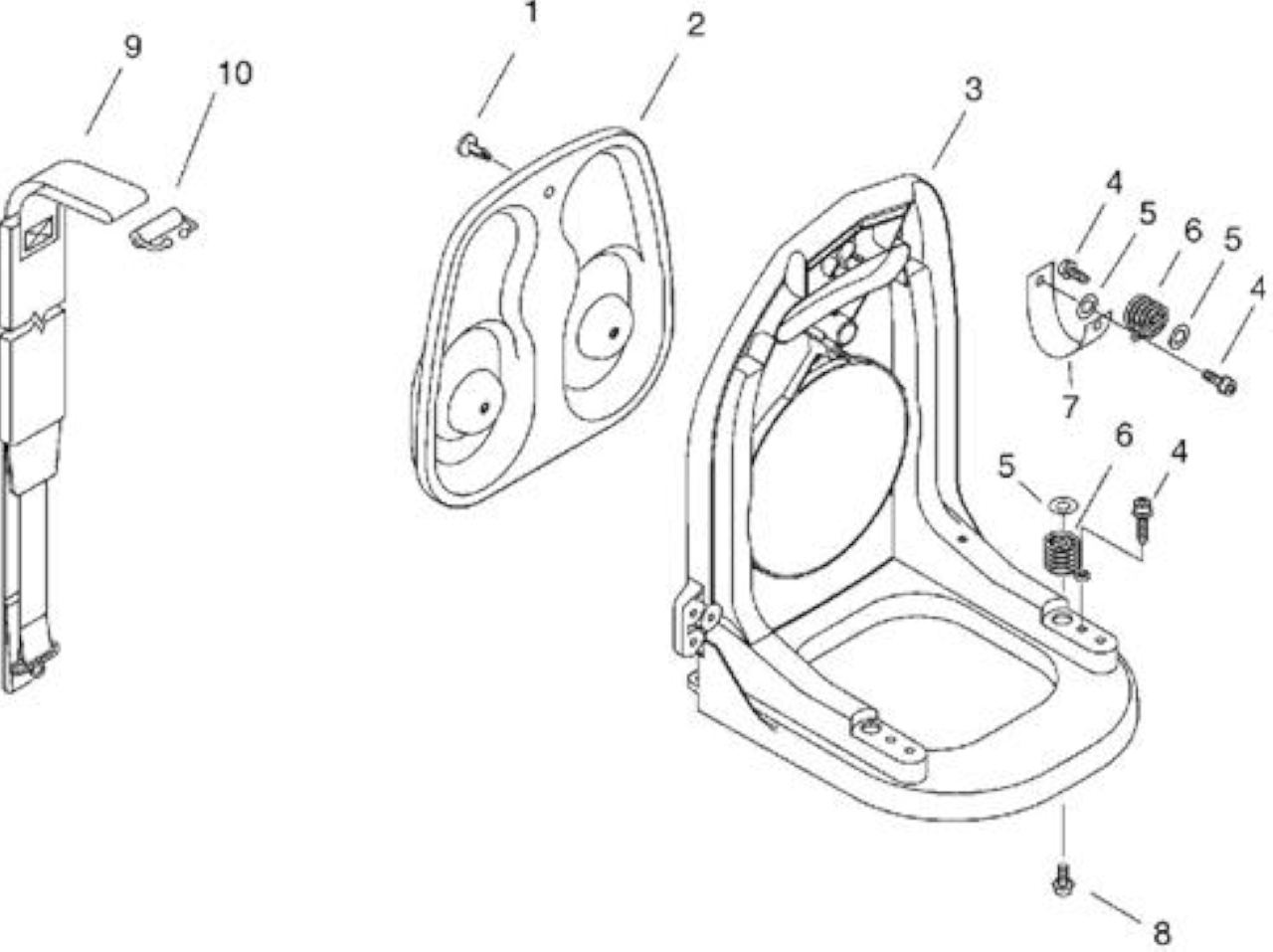

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR30033306160	BOTTONE SCHIENALE	3
2	ECRC630000040	SCHIENALE	1
3	ECRC620000290	TELAIO	1
4	ECR9114705020	BULLONE	4
5	ECR61301907350	WASHER 5.5*16*2T	4
6	ECRV450000551	MOLLA DI COMPRESSIONE	3
7	ECRC617000290	FASCETTA	1
8	ECRV253000170	*VEDI ECR90010605014 *	2	SOSTITUITO DA
8	ECR90010605014	BULLONE BRUGOLA 5X14	2
9	ECRC061000161	*VEDI ECRC061000190 *	2	SOSTITUITO DA
9	ECRC061000190	CINGHIA X PB265ESL/PB500	2
10	ECRV491000040	CLIP	2
