Avviamento (PB-260L) Avviamento (PB-260LSI) Carburatore

Carter ventola Filtro aria, Marmitta Imbragatura

Leva acceleratore Motore

Serbatoio miscela Tubo soffiante Volano

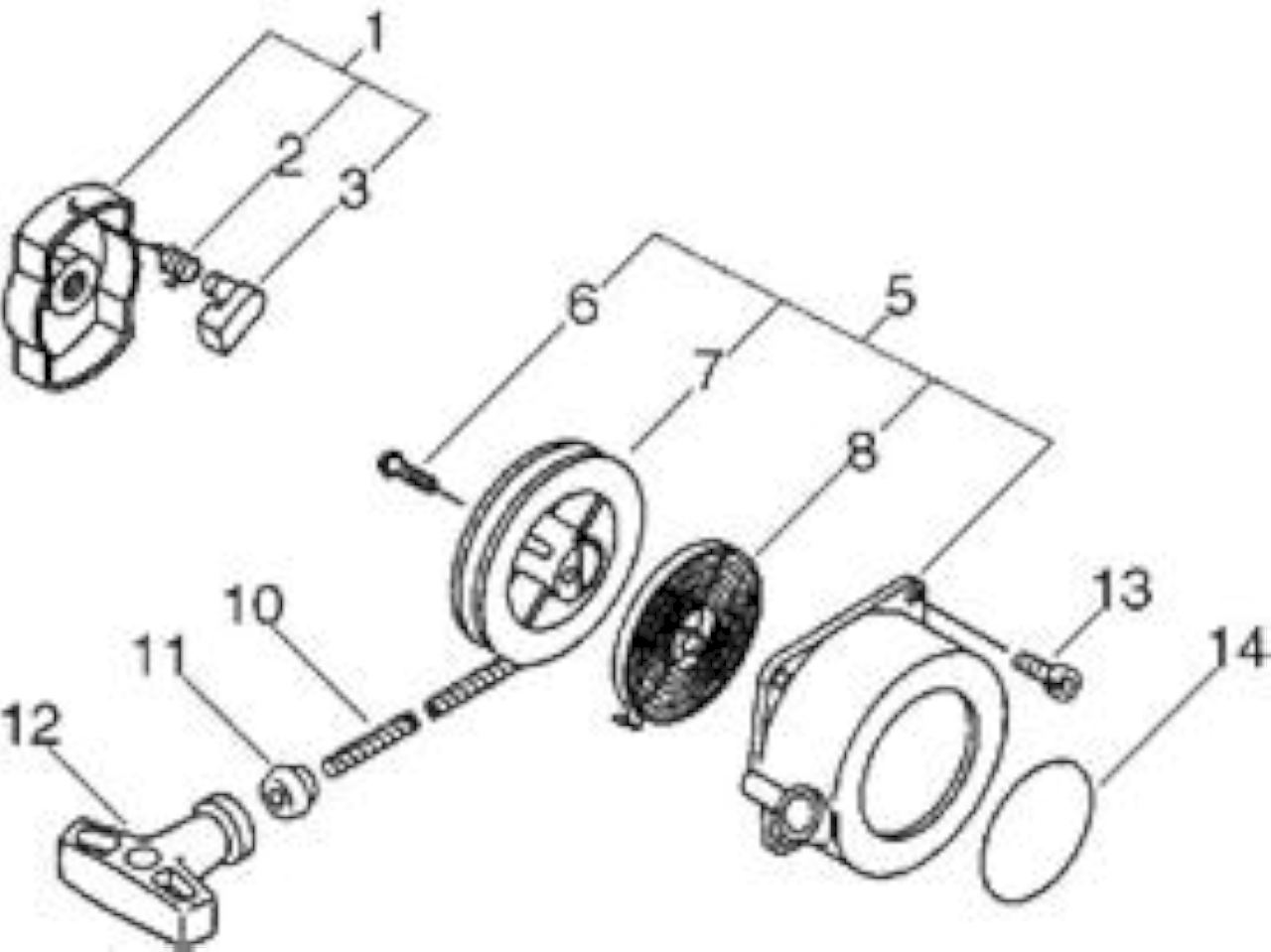

ECR17720244331


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR17720244331

*VEDI ECR17720212220 *

1

PB-260L

1

ECR17720244330

*VEDI ECR17720212220 *

1

PB-260L SOSTITUITO DA

2

ECR17723442030

*VEDI ECR17723412220 *

1

PB-260L

3

ECR17721844330

GANCIO AVVIAMENTO

1

PB-260L

5

ECR17720009560

AVVIAMENTO COMPLETO

1

PB-260L

6

ECR17723644330

VITE

1

PB-260L

7

ECR17721505960

AVVOLGIFUNE

1

PB-260L

8

ECR17722042030

* VEDI ECRP022019680 *

1

PB-260L

10

ECR17722605310

ROPE, STARTER

1

PB-260L

11

ECR17722709560

GUIDA FUNE

1

PB-260L

12

ECR17722806530

IMPUGNATURA AVVIAMENTO

1

PB-260L

13

ECR90016304016

BULLONE HSH

4

PB-260L

14

ECR89011849330

ETICHETTA *FUORI PRODUZIONE*

1

PB-260L

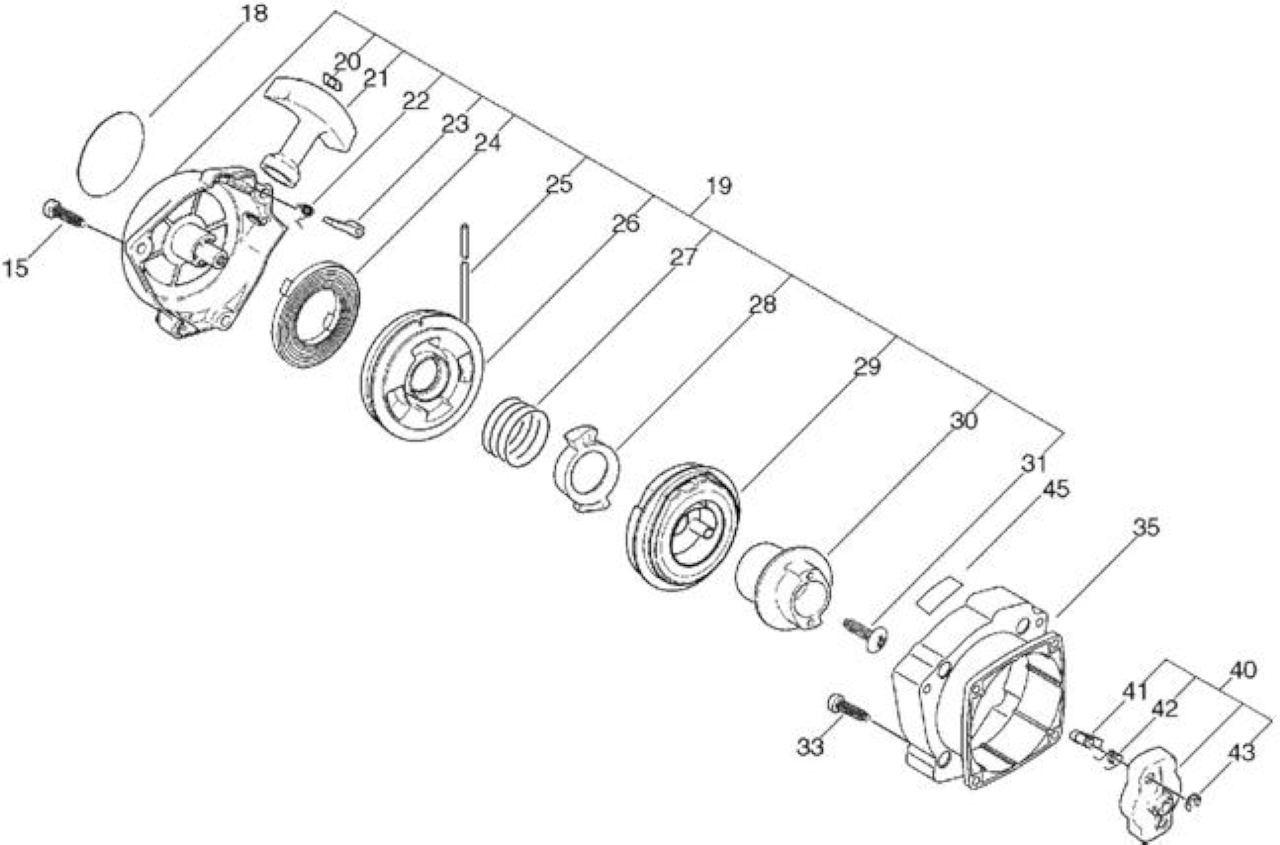

ECRX502000240


ECRX502000240


Rif.

Articolo

Descrizione

Q.tà

Nota

15

ECR90025305020

VITE SR 5X20

3

PB-260LSI

18

ECRX502000031

*VEDI ECRX502000032 *

1

PB-260LSI SOSTITUITO DA

18

ECRX502000240

LABEL,ECHO

1

PB-260LSI

18

ECRX502000032

LABEL,ECHO

1

PB-260LSI SOSTITUITO DA

19

ECRA051000320

*VEDI ECRA051000321 *

1

PB-260LSI SOSTITUITO DA

19

ECRA051000321

AVVIAMENTO COMPLETO

1

ECRA051000321 PB-260LSI

20

ECR17724611120

*VEDI ECRP022037670 *

1

PB-260LSI

21

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

PB-260LSI

22

ECRP022004610

MOLLA DI COMPRESSIONE

2

PB-260LSI

23

ECRP022004620

GANCIO AVVIAMENTO

2

PB-260LSI

24

ECRP022004680

MOLLA AVVIAMENTO

1

PB-260LSI

25

ECRP022004600

ROPE,STARTER

1

PB-260LSI

26

ECRP022004690

AVVOLGIFUNE

1

PB-260LSI

27

ECRP022004660

MOLLA

1

PB-260LSI

28

ECRP022004670

INNESTO AVVIAMENTO

1

PB-260LSI

29

ECRP022004700

GRUPPO MOLLA

1

PB-260LSI

30

ECRP022004710

PULEGGIA AVVIAMENTO

1

PB-260LSI

31

ECRP022004630

SCREW

1

PB-260LSI

33

ECR90016304016

BULLONE HSH

4

PB-260LSI

35

ECRV376000350

COPERCHIO

1

PB-260LSI

40

ECRA052000110

GANCI AVV.TO COMPLETI

1

PB-260LSI

41

ECR17721840630

*VEDI ECRA514000120 *

2

PB-260LSI

42

ECR17723440630

MOLLA DI RITORNO

2

PB-260LSI

43

ECRP022002100

*VEDI SKRP022002100 *

2

PB-260LSI

45

ECRX505000620

LABEL,CAUTION

1

PB-260LSI

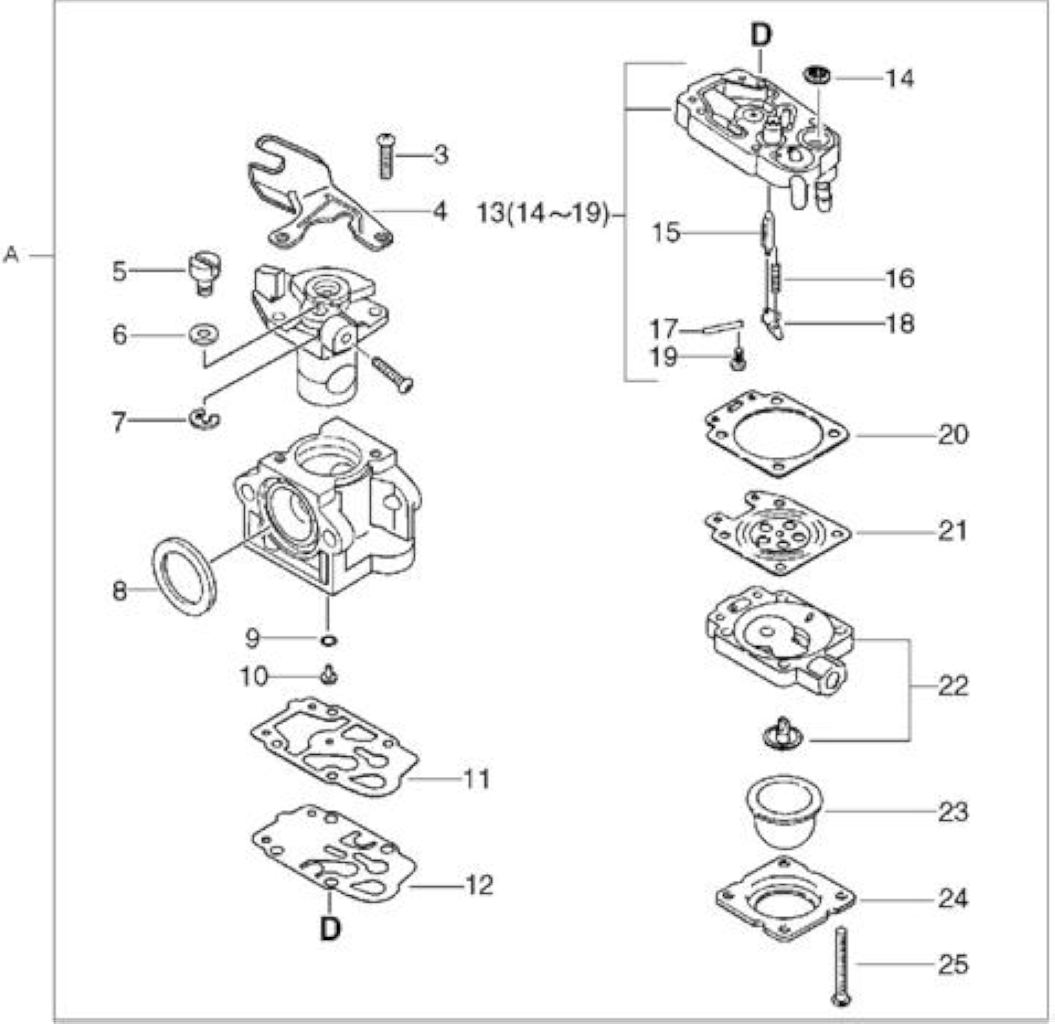

ECRA021000122


ECRP003000460


ECRP003000450


Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021000120

*VEDI ECRA021000121 *

1

SOSTITUITO DA

A

ECRA021000121

*VEDI ECRA021000122 *

1

ECRA021000122 SOSTITUITO DA

A

ECRA021000122

CARBURATORE WYJ-257A

*T.I.04-204

1



3

ECR12311440630

VITE SUPPORTO

2



4

ECRP003000180

LEVA CAVO

1



5

ECR12317245130

PERNO CARBURATORE

1



6

ECR12314954230

RONDELLA

1



7

ECR12317307930

FERMO CE

1



8

ECR12314312110

GUARNIZIONE AD ANELLO

1



9

ECR12318340630

ANELLO GOMMA

1



10

ECRP003000460

JET

1



10

ECRP003000270

JET

1

SOSTITUITO DA

11

ECRP003000100

GUARNIZIONE MEMBRANA

1



12

ECR12311240630

MEMBRANA POMPANTE

1



13

ECR12317905560

CORPO POMPA COMPLETO

1

SOSTITUITO DA

13

ECRP003000440

CORPO POMPA COMPLETO

1

ECRP003000440

14

ECR12312610631

FILTRO CARBURATORE

1



15

ECR12313719830

SPILLO CARBURATORE

1



16

ECRP003000450

MOLLA

1



16

ECR12312205560

MOLLA BILANCIERE

1

SOSTITUITO DA

17

ECR12313803930

SPINOTTO

1



18

ECR12312303930

BILANCIERE

1



19

ECR12313905560

VITE BILANCIERE

1



20

ECR12314005560

GUARNIZIONE MEMBRANA

1



21

ECRP003000090

MEMBRANA CON DISCO

1



22

ECR12318005560

BASE POMPA

1



23

ECR12318140630

PRIMER

1



24

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1



25

ECR12311005560

SCREW, PUMP COVER

4













ECR90016205020

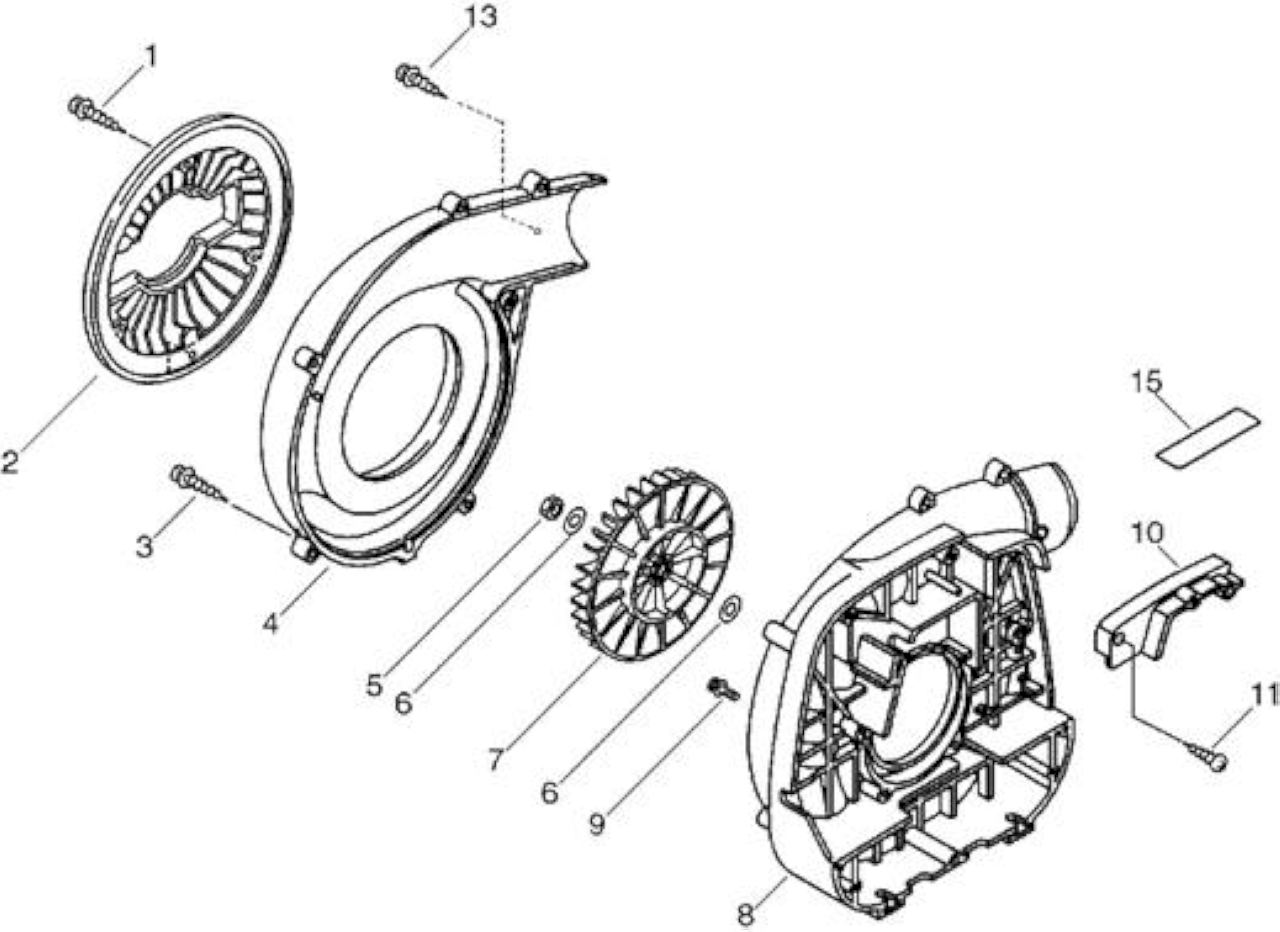

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR90025305016

VITE SR 5X16

3



2

ECR20012409560

GRIGLIA VENTOLA

1



3

ECR90025305020

VITE SR 5X20

6



4

ECRE103000050

CARTER VENTOLA SX

1



5

ECR90050000008

DADO N08

1



6

ECR10013205660

RONDELLA VOLANO 8

2



7

ECRE100000020

VENTOLA

1



8

ECRE103000040

CARTER VENTOLA DX

1



9

ECR90016205020

BULLONE BRUGOLA 5X20

4



9

ECR90024205020

VITE SR 5X20

4

SOSTITUITO DA

10

ECRE109000000

LID,FANCASE

1



11

ECR90025305016

VITE SR 5X16

2



13

ECR90025605010

SCREW, TAPPING

1



15

ECR89016009461

LABEL, CAUTION

1

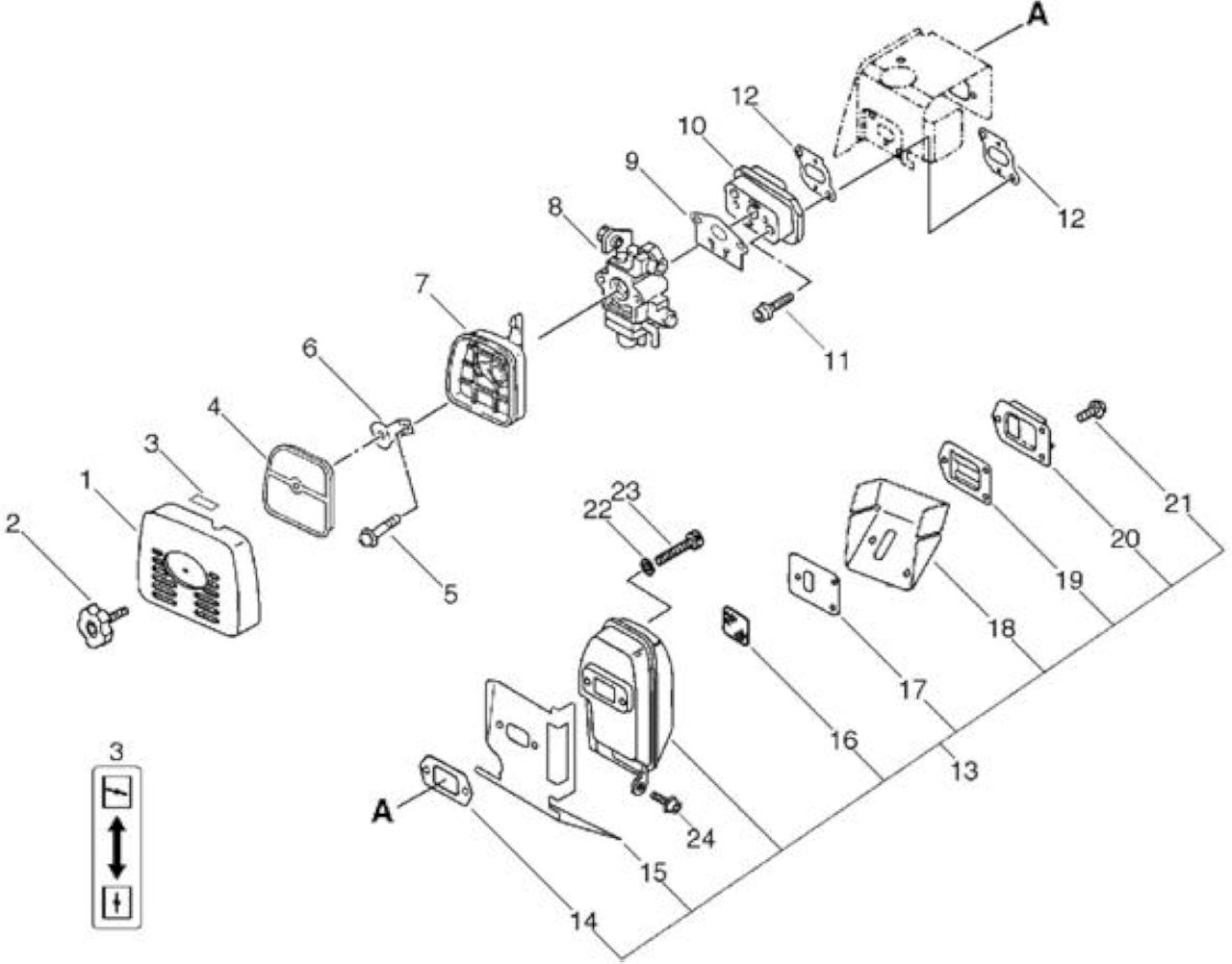

Text Box: 1 ECRA232000041 COPERCHIO FILTRO ARIA 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

1           ECRA232000040    *VEDI ECRA232000041 *           1       SOSTITUITO DA

Text Box: 3 ECR89033252730 ETICHETTA 1

ECRA232000041


ECR13040652131

2           ECR13040652130   *VEDI ECR13040652131 *          1       SOSTITUITO DA

4           ECR13031051830 FILTRO ARIA                                 1

5           ECR90024205060 VITE SR 5X60                                 2

*T.I.99-710

6           ECR12901157730   *VEDI ECR12901157731 *          1       SOSTITUITO DA

6           ECR12901157731 PIASTRINA                                    1

7            ECR13030757730 ALLOGGIO FILTRO ARIA

1       ECR12901157731

8

ECRA021000122


8           ECRA021000120    *VEDI ECRA021000121 *           1       SOSTITUITO DA

ECRA021000121    *VEDI ECRA021000122 *           1       SOSTITUITO DA

9            ECR13001013410 GUARNIZIONE ISOLATORE

10         ECRA200000021    ISOLATORE                                  1

*T.I.-04-247

1       ECRA021000122

12         ECR13001055930 GUARNIZIONE ISOLATORE          2

11         ECR90010605025   BULLONE BRUGOLA 5X25         2

13         ECRP021001482    MARMITTA COMPLETA                1

14         ECR14551042032 *VEDI ECRV104000160 *            1

13         ECRP021001480    *VEDI ECRP021001481 *

ECRP021001482

ECRP021001482


13         ECRP021001481    *VEDI ECRP021001482 *           1       SOSTITUITO DA

1       SOSTITUITO DA

14

ECR14551042032


15         ECRV104000041    GUARNIZIONE MARMITTA         1

ECR14551042031   *VEDI ECRV104000160 *          1       SOSTITUITO DA

15

ECRV104000041


16         ECR14586240630 RETINA MARMITTA                       1

ECRV104000040    *VEDI ECRV104000041 *           1       SOSTITUITO DA

ECRV104000350

17         ECRV104000032    *VEDI ECRV104000033 *           1       SOSTITUITO DA

18         ECRV104000350    GASKET,EXHAUST                       1

17         ECRV104000030    *VEDI ECRV104000033 *

ECRV104000350

ECRV104000350


17         ECRV104000031    *VEDI ECRV104000033 *           1       SOSTITUITO DA

1       SOSTITUITO DA

18

ECRV104000350


18         ECRV104000050    *VEDI ECRV104000051 *           1       SOSTITUITO DA

ECRV104000051    GASKET,EXHAUST                       1       SOSTITUITO DA

19

20         ECRA313000080    GUIDE,EXH                                  1

ECRA313000110    GUIDE,EXH

1       ECRV104000350

21         ECR9136704010    SCREW                                         3       SOSTITUITO DA

21         ECR90024204010 VITE SR 4X10                                 3

23         ECR90010505060 BULLONE BRUGOLA 5X60           2

22         ECR90060000005 RONDELLA PIANA M5

2       ECR90024204010

24         ECR90016205016 BULLONE BRUGOLA 5X16           1

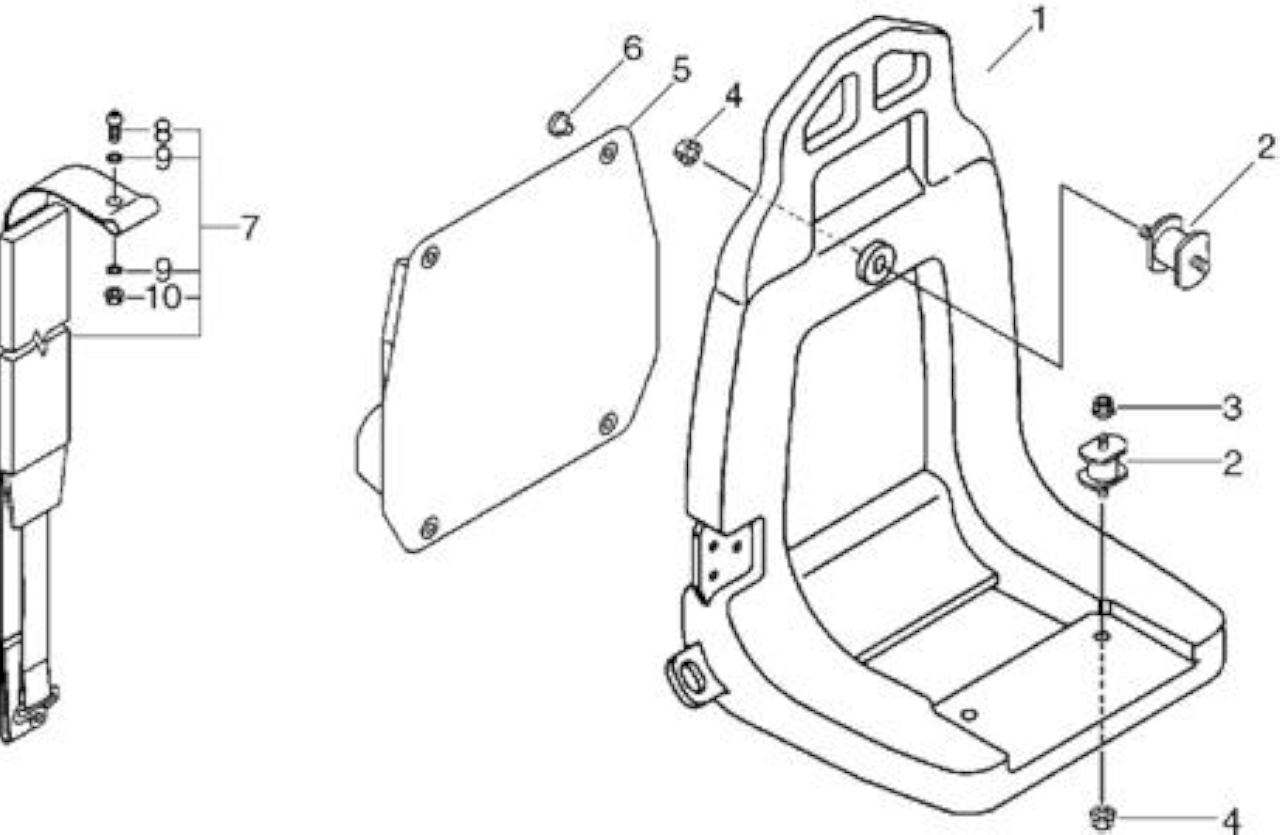

ECRC620000051


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC620000051

FRAME,BACKPACK

1



1

ECRC620000050

TELAIO

1

SOSTITUITO DA

2

ECR10491011410

AMMORTIZZATORE

3



3

ECR90051500006

DADO FLANGIATO M6

2



4

ECR25091606210

DADO SUPPORTO SERBATOIO

3



5

ECR30010508261

SCHIENALE

1



5

ECR30010508260

*VEDI ECR30010508261 *

1

SOSTITUITO DA

6

ECRV491000120

CLIP

4

ECR30010508261

6

ECR30033306160

BOTTONE SCHIENALE

4

SOSTITUITO DA

7

ECRP021001760

*VEDI ECRC061000100 *

1

ECRV491000120

7

ECR30030008261

*VEDI ECRP021001760 *

2

SOSTITUITO DA

8

ECR9154005014

SCREW,TRUSS

2

ECRP021001760

9           ECR30021700610 RONDELLA                                    4

10         ECR90051600005 DADO FLANGIATO M5                 2

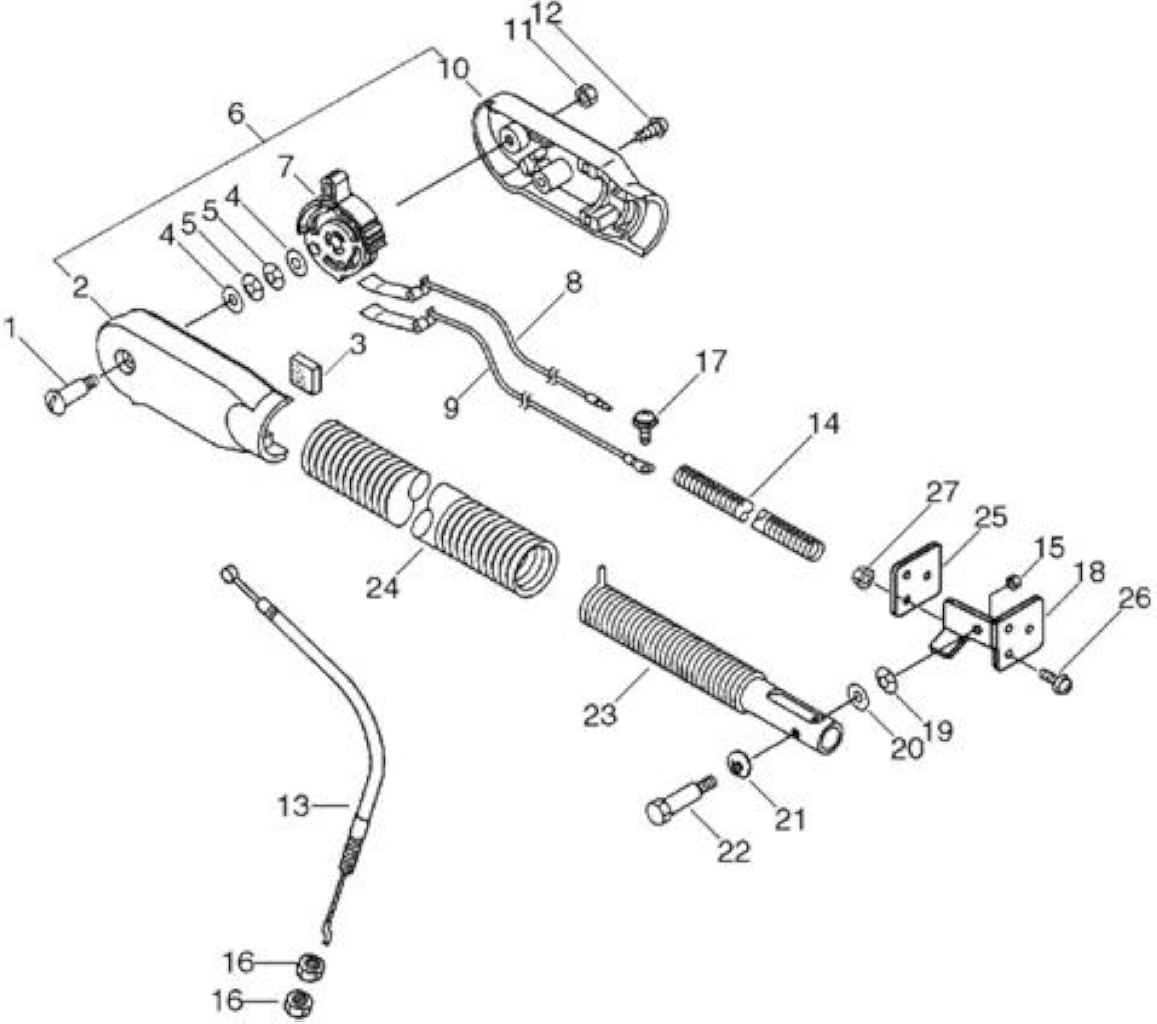

ECRP021003010


ECRV485000122


ECRV485000122


ECR70101721061


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR60403021060

SCREW 4

1



2

ECRC471000030

*VEDI ECRP021003010 *

1

SOSTITUITO DA

3

ECR10429321060

PAD, FOAM

1



4

ECR69911804560

RONDELLA BARRA

2



5

ECR17816021060

WASHER, FRICTION

2



6

ECRP021003010

SET IMPUGNATURA

1



7

ECRC453000020

*VEDI ECRC453000021 *

1

SOSTITUITO DA

7

ECRC453000021

LEVA ACCELERATORE

1

ECRC453000021

8

ECRV485000060

CAVO MASSA

1



9

ECRV485000121

*VEDI ECRV485000122 *

1

SOSTITUITO DA

9

ECRV485000122

CAVO MASSA

1



9

ECRV485000120

*VEDI ECRV485000122 *

1

SOSTITUITO DA

10

ECRC471000040

*VEDI ECRP021003010 *

1

SOSTITUITO DA

10

ECRC471000060

FIXTURE,TRIGGER

1

ECRP021003010

11

ECR90056000004

DADO

1



12

ECR88995021060

SCREW 5

3



13

ECRV430000120

CAVO ACCELERATORE

1



14

ECR16202321061

TUBETTO

1



15

ECR90003010008

NUT 1/4-20

1



16

ECR90050200006

DADO 3N06

2



17

ECR90023805010

VITE SR 5X10

1



18

ECRC625000000

SUPPORTO DI FISSAGGIO

1



19

ECR70101721061

WASHER

1



19

ECR70101721060

*VEDI ECR70101721061 *

1

SOSTITUITO DA

20

ECR69402921060

WASHER

1



21

ECR17812921060

WASHER, WAVE

1



22

ECR43261721060

BOLT 6

1



23

ECRV475000920

TUBE

1



24

ECRV475000910

TUBE

1



25

ECRC625000010

FIXTURE,B.FRAME

1



26

ECR90023805016

VITE SR 5X16

3



27

ECR90051600005

DADO FLANGIATO M5

3

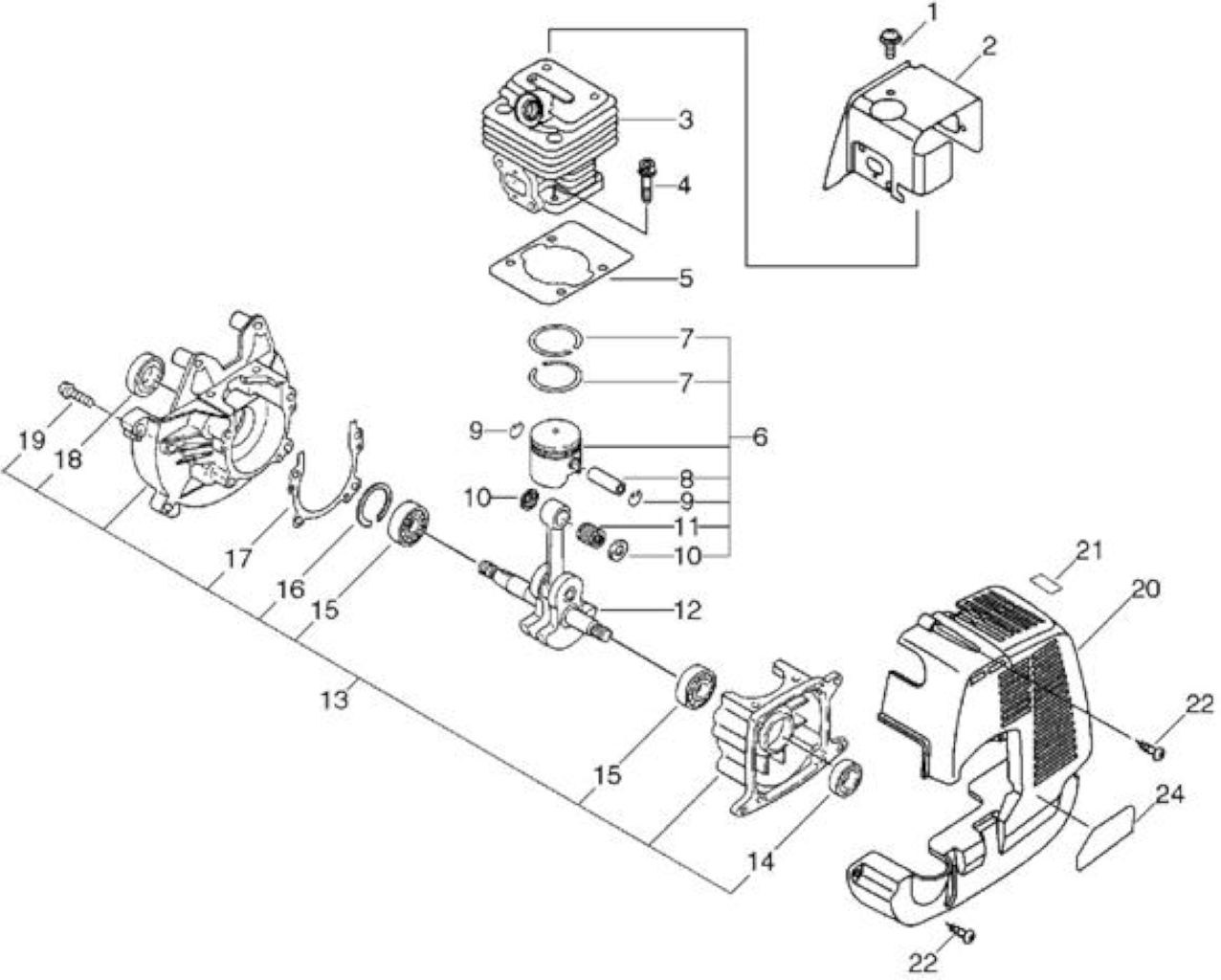

ECRA130000122


ECRP021002360


ECRV553000020


ECRA011000031


ECRP021000941


ECRX505002310


Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR90024205010

VITE SR 5X10

1



2

ECRA160000120

PROTEZIONE CILINDRO

1



3

ECRA130000122

CILINDRO X PB260L/PB2200SI

1



3

ECRA130000121

*VEDI ECRA130000122 *

1

SOSTITUITO DA

4

ECR90016205022

BULLONE BRUGOLA 5X22

4



5

ECRV100000010

GUARNIZIONE CILINDRO

1



6

ECRP021002360

KIT PISTONE X PB260L

1



6

ECRP021001680

*VEDI P021002360     *

1

SOSTITUITO DA

7

ECRA101000010

FASCIA ELASTICA

2



8

ECRV606000000

SPINOTTO PISTONE

1



9

ECR10001504630

FERMO SPINOTTO

2



10

ECR10001455930

DISTANZIALE SPINOTTO

2



11

ECRV553000020

*VEDI ECRV553000140 *

1



11

ECRV553000000

*VEDI ECRV553000020 *

1

SOSTITUITO DA

12

ECRA011000031

*VEDI ECRA011000032 *

1



12

ECRA011000030

ALBERO MOTORE

1

SOSTITUITO DA

13

ECRP021000941

CRANKCASE KIT

1



13

ECRP021000940

KIT CARTER MOTORE

1

SOSTITUITO DA

14

ECR10021305530

PARAOLIO

1



15

ECR90080036001

CUSCINETTO BB6001/C3

2



16

ECR90070200028

FERMO CR28

1



17

ECR10024255930

GUARNIZIONE CARTER MOTORE

1



18

ECR10021228230

PARAOLIO ISCD 12X28X7

1



19

ECR90016205025

BULLONE BRUGOLA 5X25

4



20

ECRA190000011

COPERCHIO MOTORE

1



21

ECR89016006361

*VEDI ECRX505002310 *

1

SOSTITUITO DA

22

ECR90025305020

VITE SR 5X20

4



24

ECRX503003281

LABEL,MODEL

1



24

ECRX503003280

*VEDI ECRX503003281 *

1

PB-260LSI SOSTITUITO DA

24

ECRX503000870

LABEL,MODEL

1

ECRX503003281

PB-260L

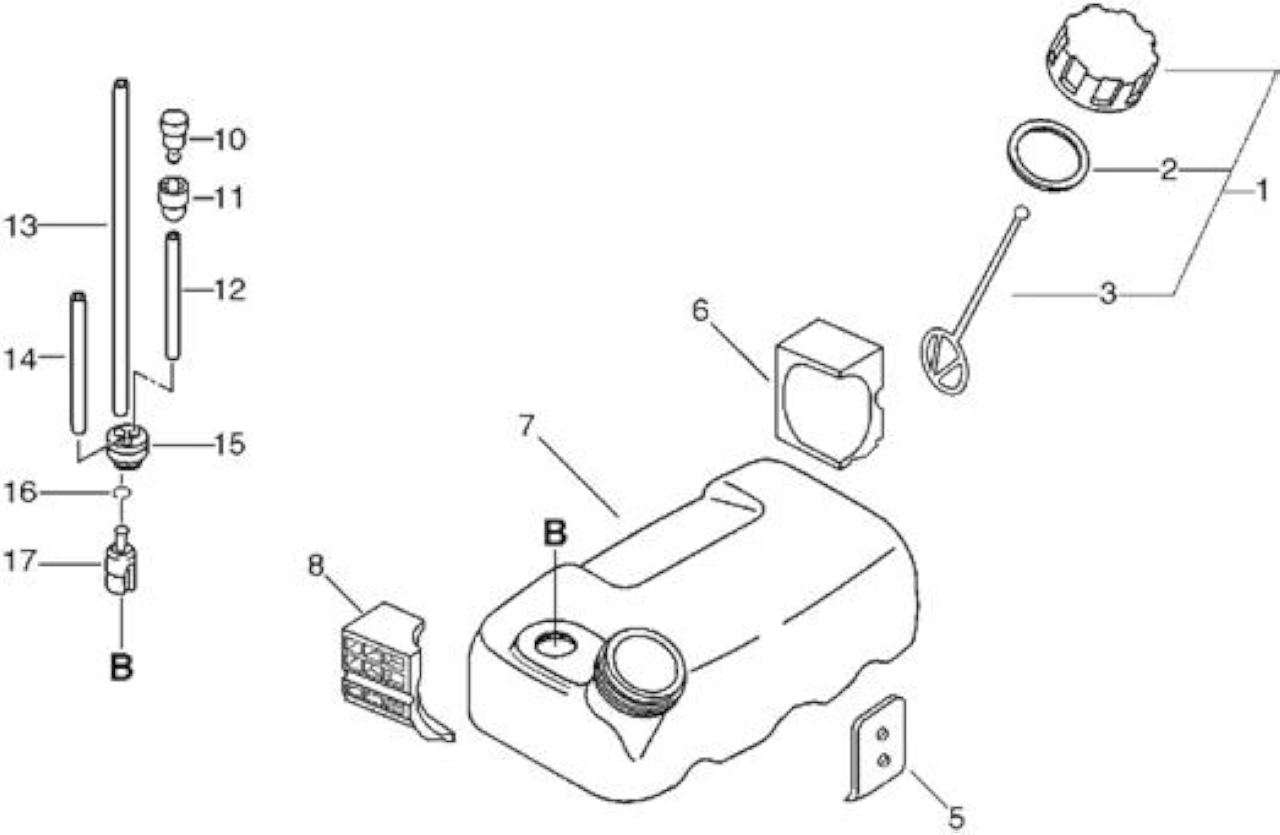

Text Box: 1 ECR13100455530 *VEDI ECRP100006640 * 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

2           ECR13101655830   *VEDI ECRV107000190 *          1

5

5           ECRV420000260    GOMMINO SERBATOIO               1       SOSTITUITO DA


3           ECR13105156030 MISCELATORE                               1

ECRV420000390    CUSHION                                     1

6

7           ECRA350000023    TANK,FUEL                                  1

ECRV420000280    AMMORTIZZATORE SERBATOIO 1

ECRV420000390

7

ECRA350000023


8           ECRV420000270    AMMORTIZZATORE SERBATOIO 1

ECRA350000022    SERBATOIO MISCELA                  1       SOSTITUITO DA

10         ECR13130056430   *VEDI ECR13130056431 *          1       SOSTITUITO DA

10         ECRA356000030    *VEDI ECRA356000031 *           1

12         ECR43721720760 *VEDI ECR43721720761 *            1

11         ECR13132840630 VALVOLA ASPIRAZIONE

1       ECRA356000030

14         ECR13201014010   PIPE        3* 6*100                      1

13         ECR43721015130   TUBO OLIO INTERNO                 1

16         ECR13201326630 *VEDI ECRV490001230 *            1

15         ECR13211555930   *VEDI ECR13211555931 *          1

17         ECR13120519830   *VEDI ECR13120519831 *          1

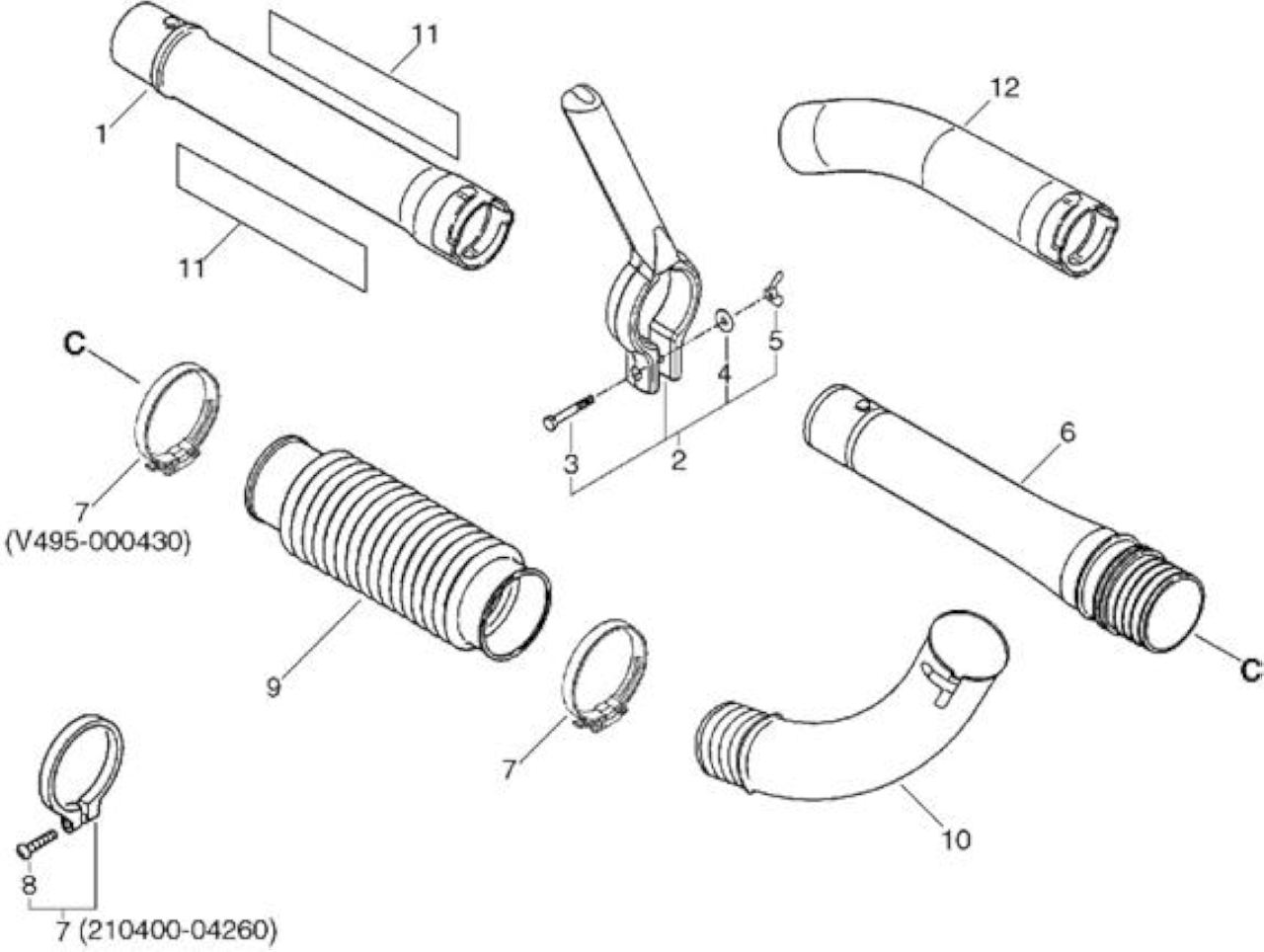

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR21001503460

*VEDI ECR21001503461 *

1



2

ECR35130009860

IMPUGNATURA COMPLETA

1



3

ECR90010006045

BOLT 6*45

1



4

ECR90060000006

RONDELLA PIANA M6

1



5

ECR90052500006

DADO A FARFALLA

1



6

ECR21200507560

TUBO DIRITTO PB260L/PB6000 T.V.

1



7

ECR21040004260

FASCETTA

2

SOSTITUITO DA

7

ECRV495000430

FASCETTA 58.7MM-82.5MM

2

ECRV495000430

8

ECR90023505025

SCREW 5*25

2

PUÒ ESSERE USATO SOLO

9

ECRE164000000

MANICOTTO IN GOMMA

1

CON ECR21040004260

10

ECRE160000041

TUBO A GOMITO

1



11

ECR89011804262

LABEL, ECHO

2



11

ECR89011804261

*VEDI ECR89011804262 *

2

SOSTITUITO DA

12

ECR21002303460

FINALE TUBO PB260L/6000

1

ECR89011804262

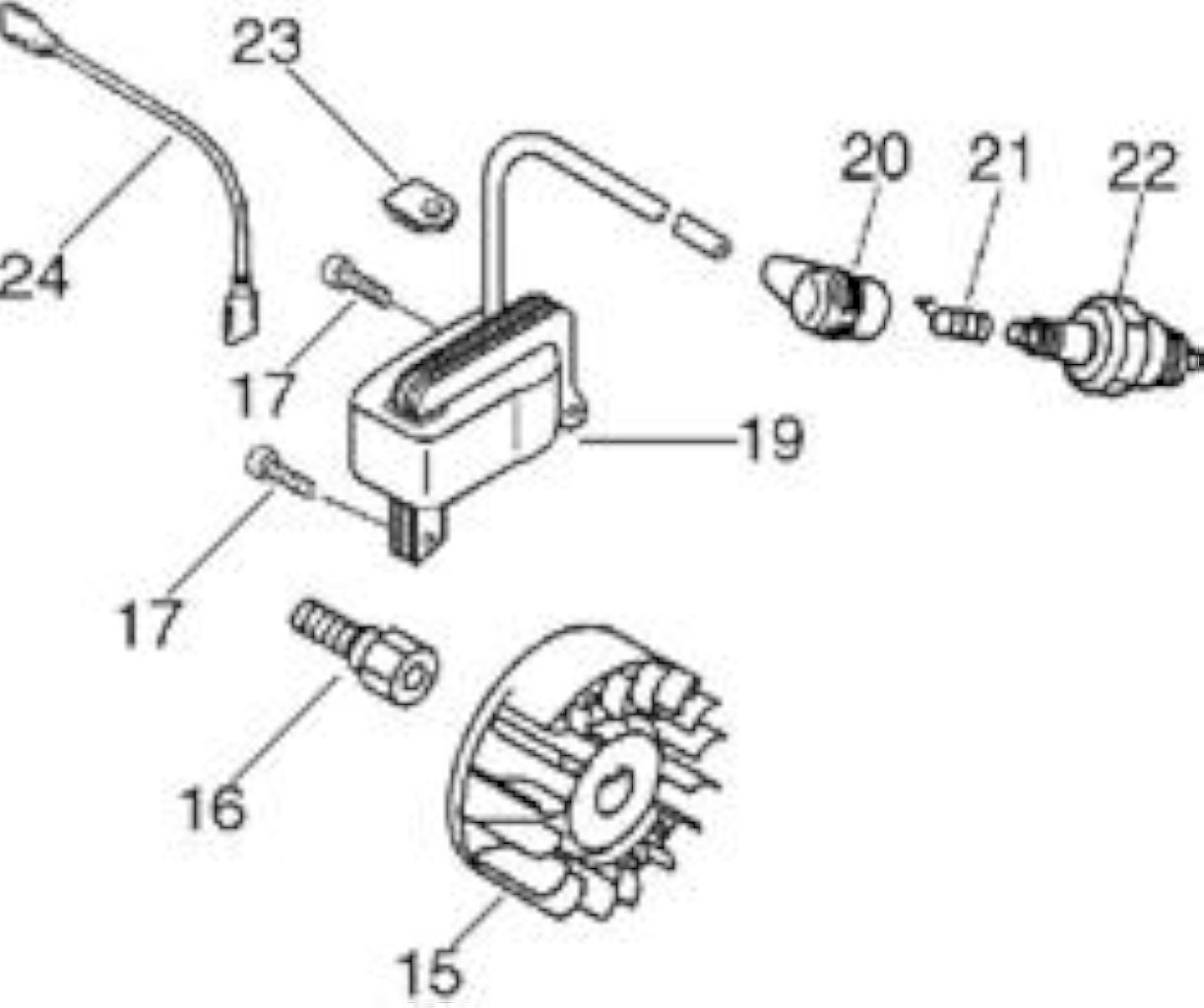

Rif.

Articolo

Descrizione

Q.tà Nota

15

ECRA409000020

VOLANO

1

16

ECRE101000000

RACCORDO VENTOLA

1

17

ECR90016205016

BULLONE BRUGOLA 5X16

2

19

ECRA411000010

MODULO ACCENSIONE

1

20

ECR15901203433

CAPPUCCIO CANDELA

1

21

ECR15901103432

MOLLA CAPPUCCIO CANDELA

1

23

ECR15611240630

GOMMINO

1

24

ECRV485000040

CAVO MASSA

*T.I.99-711

1
