Avviamento, Bobina, Volano Carburatore

Carburatore, Filtro aria, Marmitta Impugnatura

Informazioni tecniche
CILINDRATA	25,4
POTENZA	0,8 (1,08)
VOLUME ARIA MAX	830
VELOCITà ARIA MAX	67,1
PESO	4,4
SERBATOIO MIX	500

Motore Serbatoio

Ventola, Carter ventola ( da matr. 37005401 e successive) Ventola, Carter ventola (fino a matr. 37005400 e precedenti)

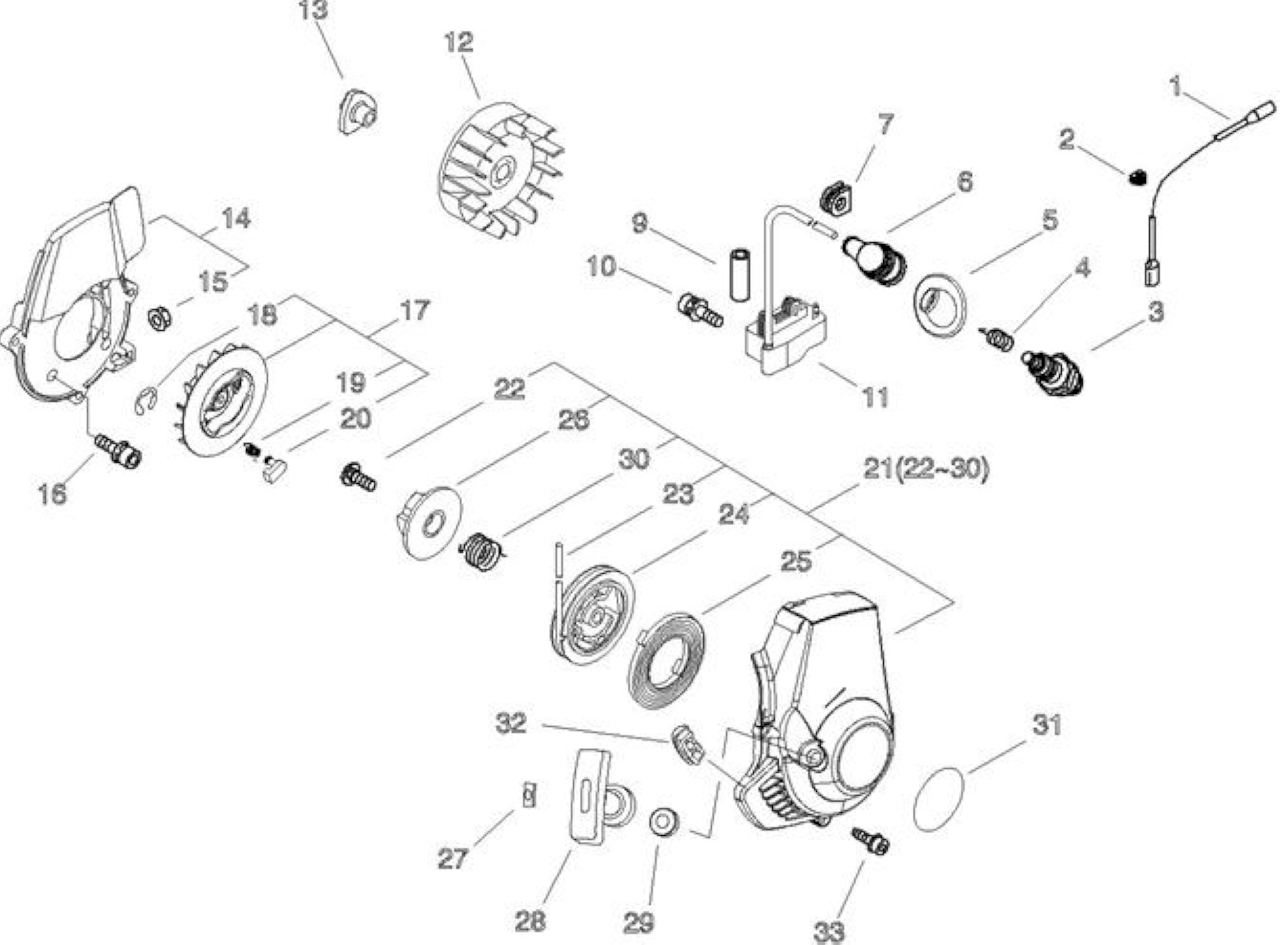

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV485000960	LEAD	1
2	ECR15211505530	GUIDA GOMMA	1
4	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
5	ECRA429000010	PROTEZIONE CAPPUCCIO CANDELA	1
6	ECRA427000012	*VEDI ECRA427000013 *	1
7	ECR15611004920	GUIDA IN GOMMA	1
9	ECRV475003380	TUBETTO	1
10	ECR9111304020	BOLT	2
11	ECRA411000290	*VEDI ECRA411000291 *	1
12	ECRA409000210	VOLANO *T.I.04-249/T.I.14-541	1
13	ECRE101000071	*VEDI ECRE101000122 *	1
14	ECRP021013780	SPESSORE	1
15	ECRV263000070	DADO ,5	1
16	ECR90016304016	BULLONE HSH	4
17	ECRA052000200	*VEDI ECRA052000250 *	1
18	ECRP022002100	*VEDI SKRP022002100 *	2
19	ECR17723412220	MOLLA DI RITORNO	2
20	ECRP022006850	GANCIO AVVIAMENTO	2
21	ECRA051001180	*VEDI ECRA051001181 *	1
22	ECR17723661830	*VEDI ECRV253000310 *	1
23	ECRP022008260	ROPE	1
24	ECRP022006830	PULEGGIA *VEDI T.I.2013-531/12-511*	1	FUORI PRODUZ. : ORDINARE P050009900
25	ECR17722042030	* VEDI ECRP022019680 *	1
26	ECRP022008280	VEDI BOLL.TECNICI 2013-531/ 12-511	1	FUORI PRODUZ. : ORDINARE P050009900
27	ECR17724611120	*VEDI ECRP022037670 *	1
28	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
29	ECR17722742030	*VEDI ECRP022045770 *	1
30	ECRP022008270	MOLLA DI RITORNO	1
31	ECRX502000330	ETICHETTA	1
32	ECRV420001440	AMMORTIZZATORE	1
33	ECR90010605014	BULLONE BRUGOLA 5X14	3

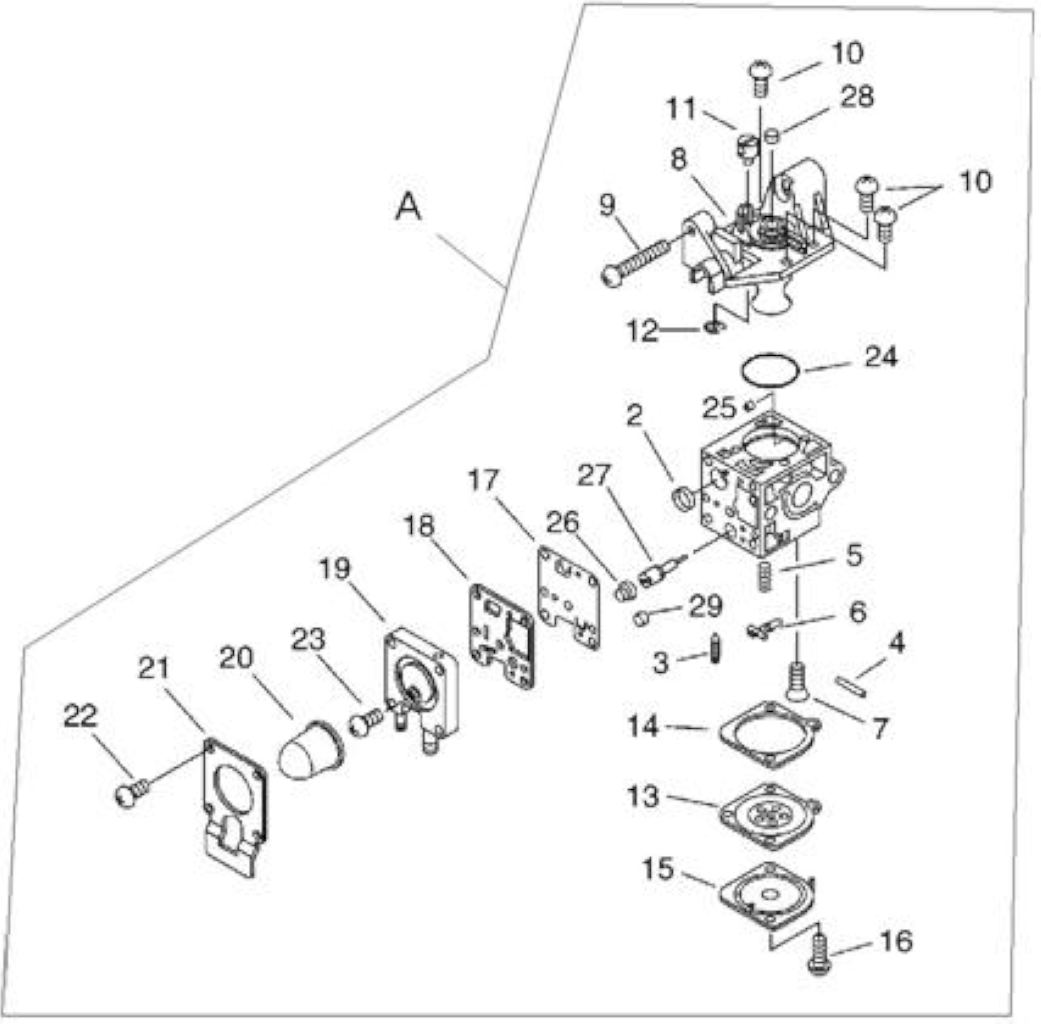

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001590	*VEDI ECRA021001591 *	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECRP005000940	MOLLA	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005002000	COPERCHIO	1
9	ECRP005000100	VITE	1
10	ECR12534413931	VITE CARBURATORE	3
11	ECRP005001240	*VEDI ECRP005002090 *	1
12	ECRP005000190	E-RING	1
13	ECRP005001780	MEMBRANA C/DISCO	1
14	ECRP005000200	GUARNIZIONE	1
15	ECR12534252130	COPERCHIO MEMBRANA	1
16	ECR12534452130	VITE	2
17	ECRP005000510	MEMBRANA POMPANTE	1
18	ECRP005000520	GUARNIZIONE POMPANTE	1
19	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
20	ECR12538146730	*VEDI ECR12538108660 *	1
21	ECRP005000250	COPERCHIO	1
22	ECRP005001900	SCREW	4
23	ECRP005000270	VITE	1
24	ECRP005000280	O-RING	1
25	ECRP005001000	RULLINO	1
26	ECRP005001250	TAPPO	1
27	ECRP005001260	VITE REGOLAZIONE	1
28	ECRP005001270	TAPPO LIMITATORE (NERO)	1
29	ECRP005001270	TAPPO LIMITATORE (NERO)	1

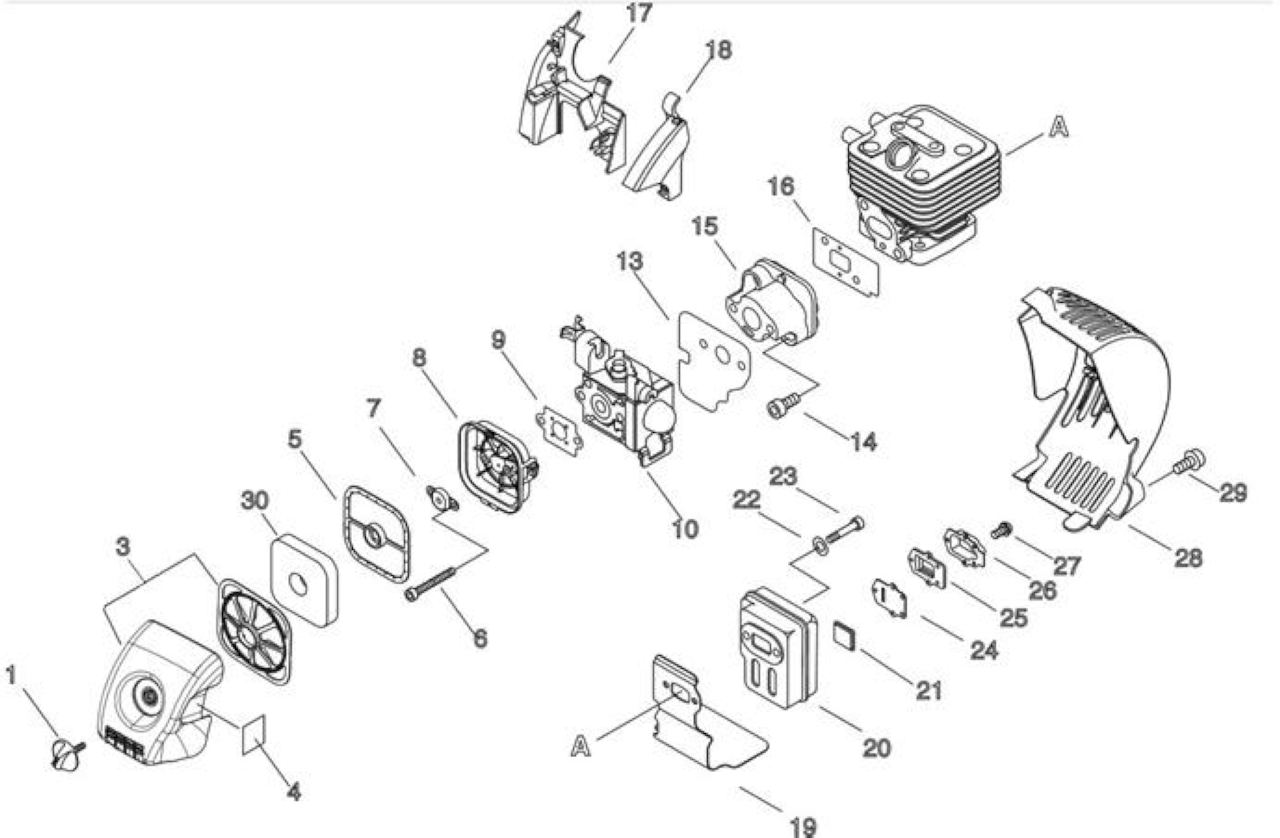

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV299000250	POMELLO	1
3	ECRA232000440	*VEDI ECRP021015720 *	1
4	ECRX506000090	LABEL,CHOKE	1
5	ECRA226000350	*VEDI ECRA226000470 *	1
6	ECR90010505060	BULLONE BRUGOLA 5X60	2
7	ECRA244000070	PIASTRINA	1
8	ECRP021010980	ALLOGGIO FILTRO ARIA	1
9	ECR13001642031	GUARNIZIONE ISOL-CARBURATORE	1
10	ECRA021001590	*VEDI ECRA021001591 *	1
13	ECRV103000400	GUARNIZIONE ISOL-CARBURATORE	1
14	ECR90016205025	BULLONE BRUGOLA 5X25	2
15	ECRA200000280	ISOLATORE	1
16	ECRV103000390	GUARNIZIONE ISOLATORE	1
17	ECRA160000830	COPERCHIO CILINDRO	1
18	ECRC459000010	COPERCHIO	1
19	ECRV104000820	GUARNIZIONE SCARICO	1
20	ECRA300000141	*VEDI ECRA300000790 *	1
21	ECRA310000070	SCHERMO MARMITTA	1
22	ECR90060300005	RONDELLA PIANA M5	2
23	ECRV203000190	BOLT,5	2
24	ECRV104000830	*VEDI ECRP021016930 *	1
25	ECRA313000910	GUIDA SCARICO	1
26	ECRA313000920	GUIDA SCARICO	1
27	ECR9136704010	SCREW	5
28	ECRP021011200	PROTEZIONE MARMITTA	1
29	ECR90010605014	BULLONE BRUGOLA 5X14	2
30	ECRA226000370	*VEDI ECRA226000371 *	1

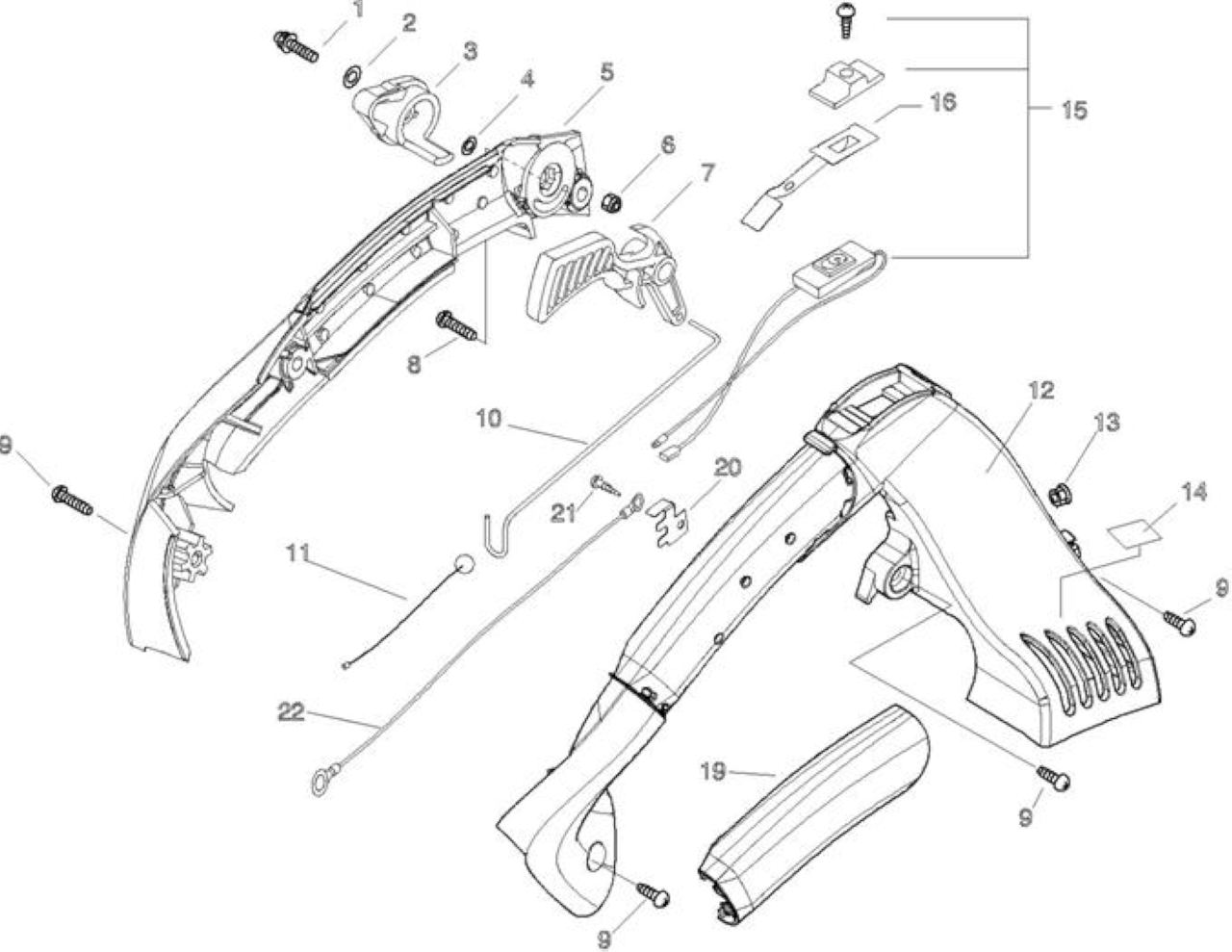

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90023805025	VITE SR 5X25	1
2	ECR90060200005	RONDELLA	1
3	ECRC453000260	LEVA ACCELERATORE	1
4	ECR90060300005	RONDELLA PIANA M5	1
5	ECRC411000020	*VEDI ECRC411000021 *	1
5	ECRC411000021	*VEDI ECRC411000022 *	1
6	ECR90056250005	*VEDI ECR90056000005 *	1
7	ECRC450000241	LEVA ACCELERATORE	1
8	ECR90025305025	VITE SR 5X25	1
9	ECR90025305020	VITE SR 5X20	4
10	ECRC454000130	*VEDI ECRC454000131 *	1
11	ECRV431000000	CAVO INTERNO	1
12	ECRC400000490	IMPUGNATURA DX	1
13	ECRV263000070	DADO ,5	1
14	ECRX505002310	ETICHETTA	1
15	ECRA440001010	*VEDI ECRP021045330 *	1
16	ECRV486000110	TERMINAL,LEAD	1
19	ECRC412000150	COPRI IMPUGNATURA DESTRA	1
20	ECRV486000120	TERMINAL,LEAD	1
21	ECR90025304010	VITE SR 4X10	1
22	ECRV485000370	LEAD	1

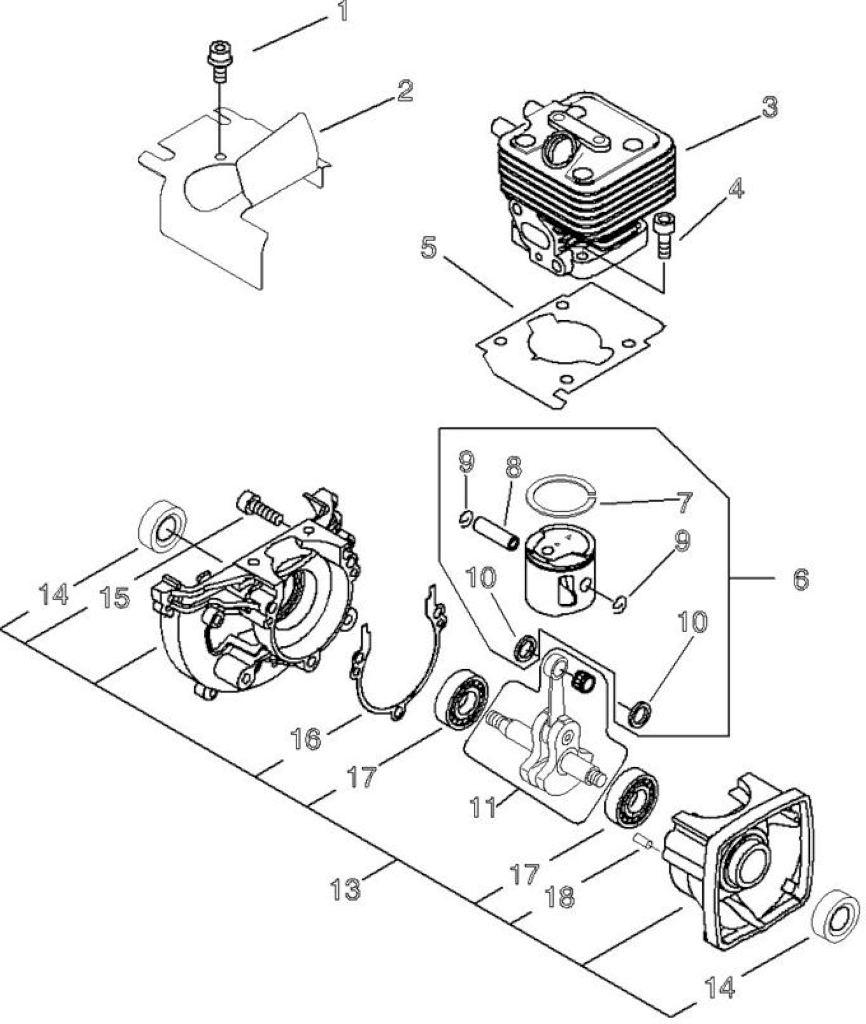

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90010605008	BOLT, H.S. 5* 8	2
2	ECRA160000821	CARTER CILINDRO	1
3	ECRA130000780	CILINDRO X PB265ESL/PB251/PB255ES	1
4	ECR90016205025	BULLONE BRUGOLA 5X25	4
5	ECRV100000190	GUARNIZIONE CILINDRO	1
6	ECRP021010260	KIT PISTONE X PB265ESL/PB251/255ES	1
7	ECRA101000140	FASCIA ELASTICA	1
8	ECRV606000000	SPINOTTO PISTONE	1
9	ECR10001504630	FERMO SPINOTTO	2
10	ECR10001411520	DISTANZIALE SPINOTTO	2
11	ECRA011000371	ALBERO MOTORE	1
12	ECRV553000010	CUSCINETTO DI BIELLA	1
13	ECRP021008231	CARTER MOTORE	1
14	ECR10021242031	PARAOLIO	2
15	ECR90016205028	BULLONE BRUGOLA 5X28	3
16	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
17	ECR9403536201	CUSCINETTO BB6201/C3	2

18 ECR10021503930 *VEDI ECR90033040080 * 2

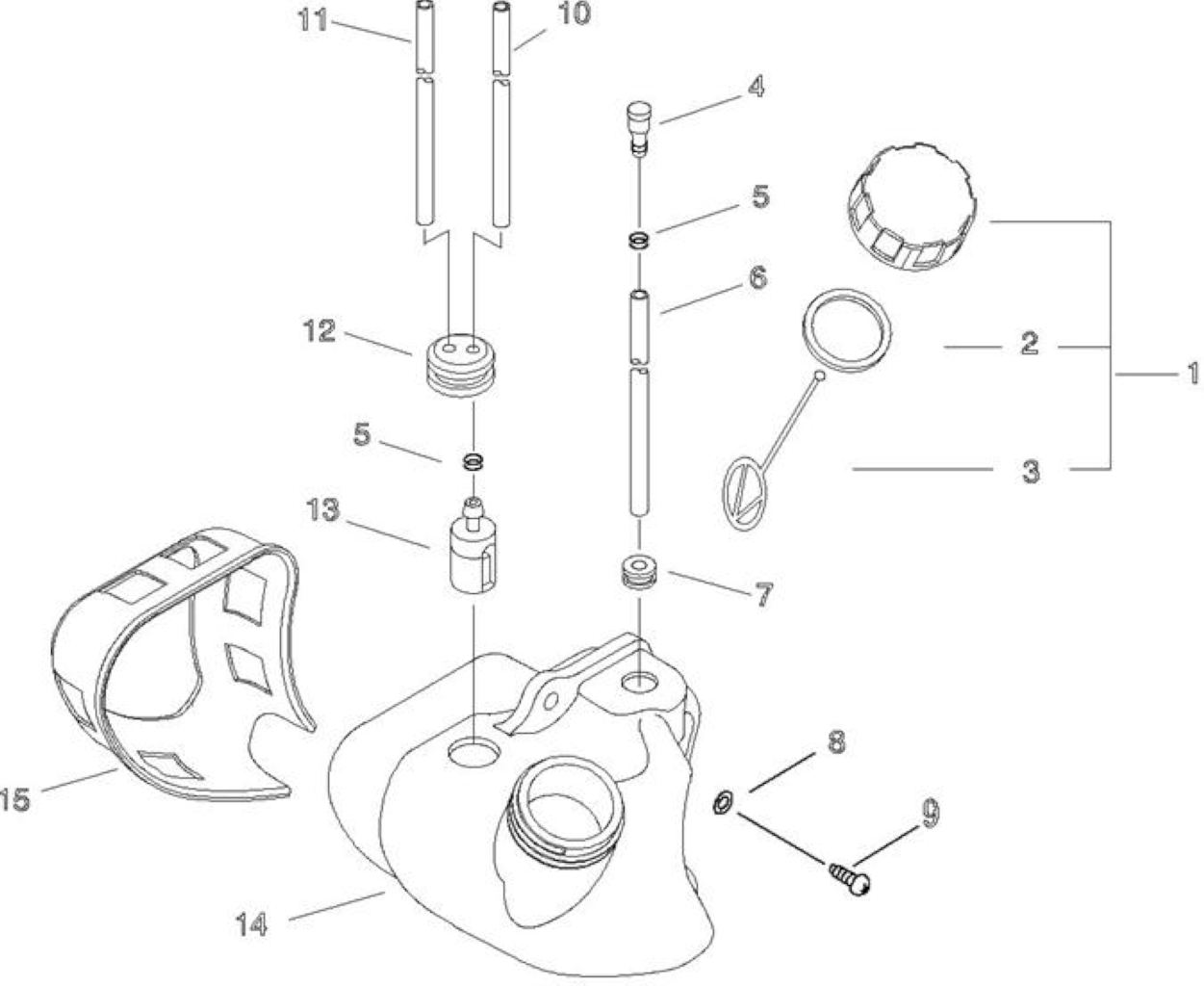

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR13100455530	*VEDI ECRP100006640 *	1
2	ECR13101655830	*VEDI ECRV107000190 *	1
3	ECR13105156030	MISCELATORE	1
4	ECRA356000030	*VEDI ECRA356000031 *	1
5	ECR13201309820	*VEDI ECRV490001240 *	2
6	ECRV471001220	*VEDI ECRV471001221 *	1
7	ECR13211501461	*VEDI ECR13211501462 *	1
8	ECR90060300005	RONDELLA PIANA M5	2
9	ECR90025305020	VITE SR 5X20	2
10	ECRV471001860	*VEDI ECRV471001861 *	1
11	ECR13201049730	TUBO MISCELA ESTERNO	1
12	ECR13211544330	*VEDI ECR13211544331 *	1
13	ECR13120507320	*VEDI ECR13120507321 *	1
14	ECRA350000550	*VEDI ECRA350000760 *	1
15	ECRV420001430	AMMORTIZZATORE	1

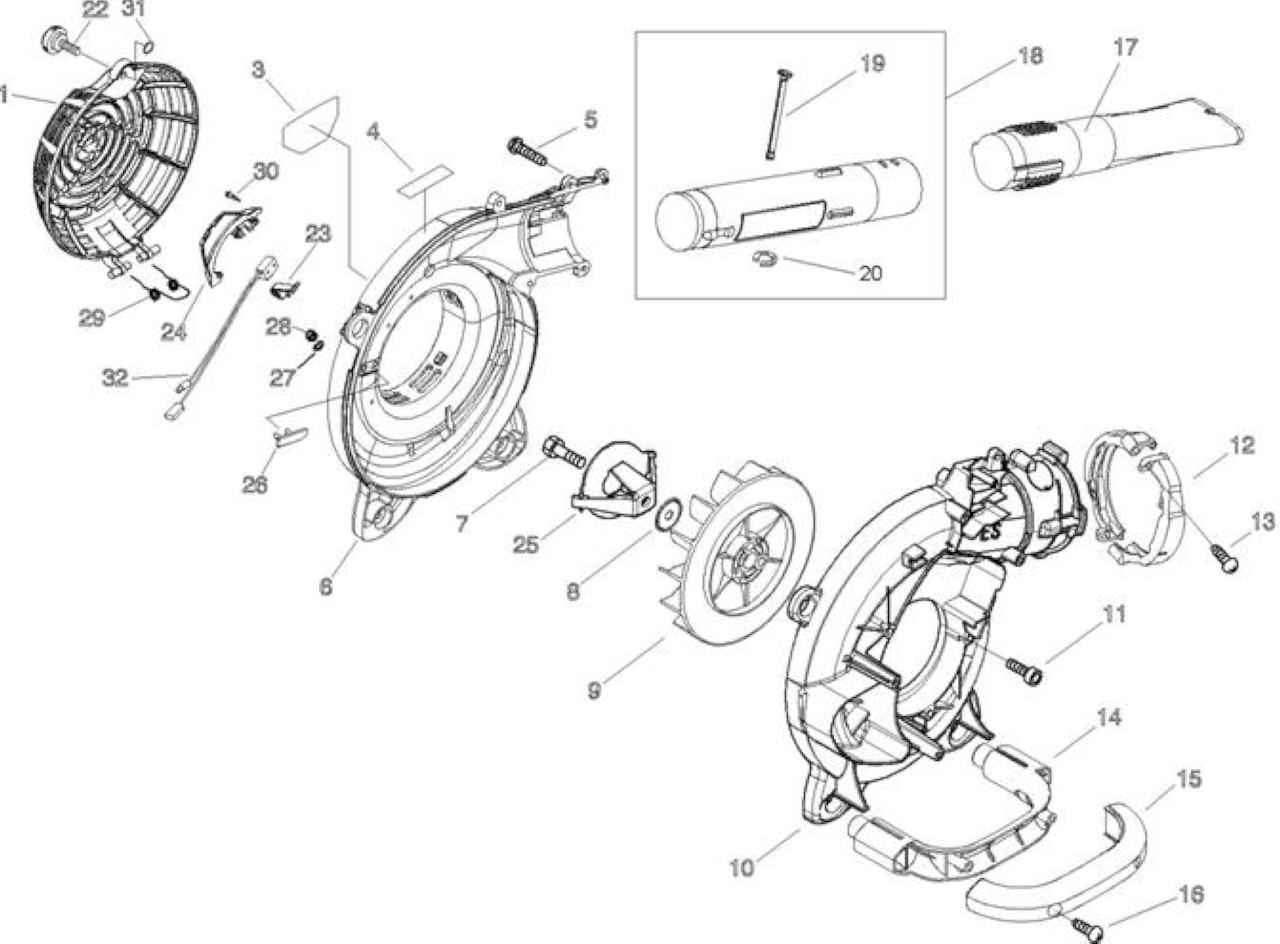

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRE104000090	GRIGLIA	1
3	ECRX547000850	ETICHETTA	1
4	ECRX505002080	LABEL,CAUTION	1
5	ECR90025305020	VITE SR 5X20	7
5	ECR90025305020	VITE SR 5X20	4
6	ECRE103000490	CARTER VENTOLA SX	1
7	ECR90010508015	BOLT, H.S. 8*15	1
8	ECR10014319830	RONDELLA	1
9	ECRE100000063	*VEDI ECRP021010662 *	1
10	ECRE103000501	CARTER VENTOLA DX	1
11	ECR90016204020	BULLONE BRUGOLA 4X20	4
12	ECRE162000000	FASCETTA FERMA TUBO	2
13	ECR90025305020	VITE SR 5X20	2
14	ECRC410000390	*VEDI ECRC410000391 *	1
14	ECRC410000391	IMPUGNATURA POSTERIORE	1
15	ECRC410000400	COPRI IMPUGNATURA	1
16	ECR90025305020	VITE SR 5X20	2
17	ECRE165000191	TUBO IN PLASTICA PB251/PB255ES/250	1
18	ECRE165000210	*VEDI ECRE165000850 *	1
19	ECRE178000050	PERNO	1
20	ECRV583000080	RING	1
21	ECR89541006960	WRENCH, W/S-DRIVER	1
22	ECRV299000290	*VEDI ECRV299000650 *	1
23	ECRA446000000	LEVA	1
24	ECRA473000020	SEDE INTERRUTTORE	1
25	ECRX413000031	COLTELLO TRITURATORE	1
26	ECRX413000020	COLTELLO TRITURATORE	1
27	ECR90060300005	RONDELLA PIANA M5	2
28	ECR90056250005	*VEDI ECR90056000005 *	2
29	ECRV452000370	MOLLA DI RITORNO	1
30	ECR90025604016	VITE SR 4X16	3
31	ECR90072000003	ANELLO GOMMA P-03	1
32	ECRA045000170	INTERRUTTORE	1

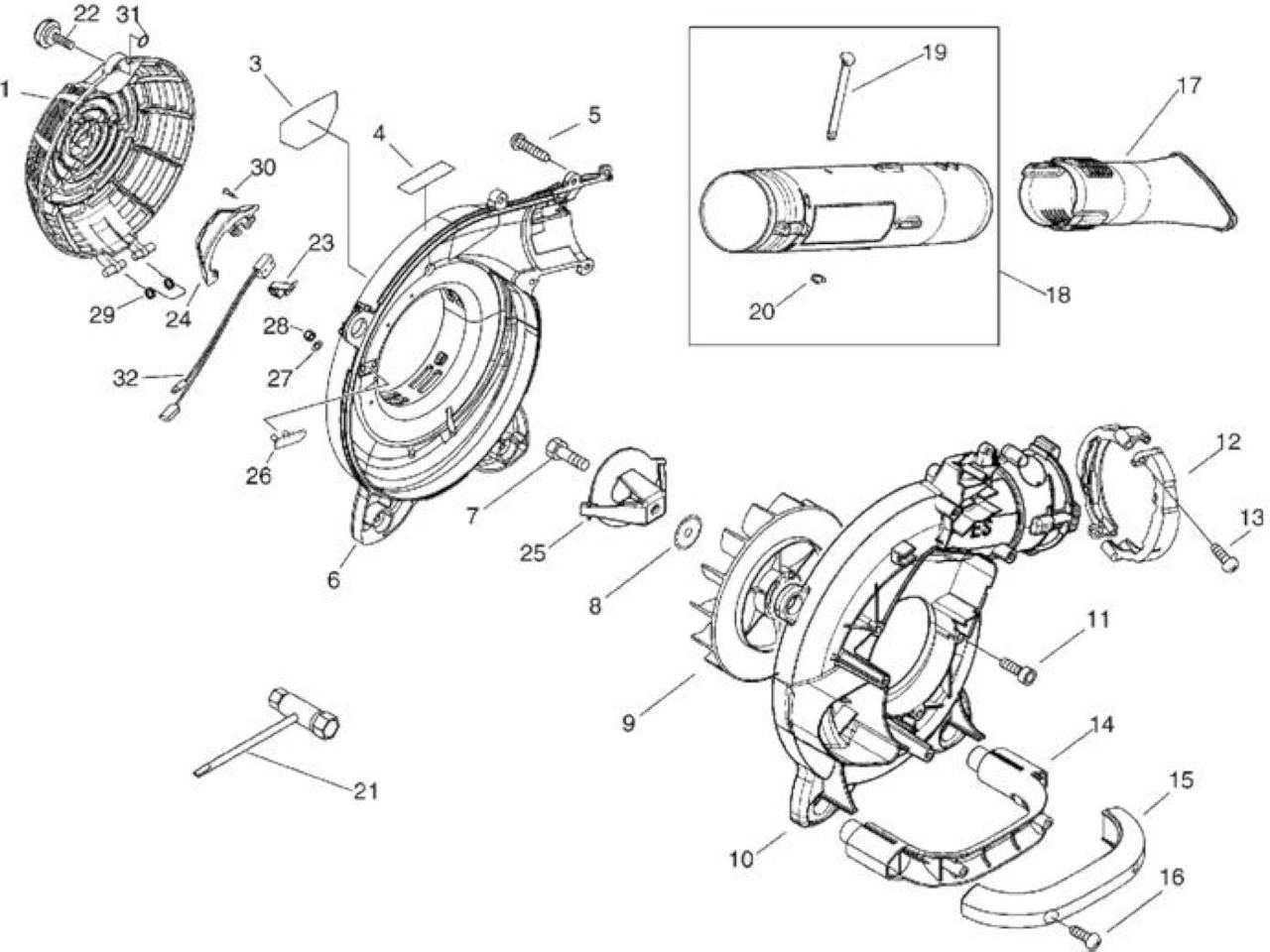

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRE104000090	GRIGLIA	1
3	ECRX547000850	ETICHETTA	1
4	ECRX505002080	LABEL,CAUTION	1
5	ECR90025305020	VITE SR 5X20	7
6	ECRE103000490	CARTER VENTOLA SX	1
7	ECR90010508015	BOLT, H.S. 8*15	1
8	ECR10014319830	RONDELLA	1
9	ECRE100000063	*VEDI ECRP021010662 *	1
10	ECRE103000500	*VEDI ECRE103000501 *	1
10	ECRE103000501	CARTER VENTOLA DX	1
11	ECR90016204020	BULLONE BRUGOLA 4X20	4
12	ECRE162000000	FASCETTA FERMA TUBO	2
13	ECR90025305020	VITE SR 5X20	2
14	ECRC410000390	*VEDI ECRC410000391 *	1
15	ECRC410000400	COPRI IMPUGNATURA	1
16	ECR90025305020	VITE SR 5X20	2
17	ECRE165000190	*VEDI ECRE165000191 *	1
18	ECRE165000210	*VEDI ECRE165000850 *	1
19	ECRE178000050	PERNO	1
20	ECRV583000080	RING	1
22	ECRV299000290	*VEDI ECRV299000650 *	1
23	ECRA446000000	LEVA	1
24	ECRA473000020	SEDE INTERRUTTORE	1
25	ECRX413000030	*VEDI ECRX413000031 *	1
25	ECRX413000031	COLTELLO TRITURATORE	1
26	ECRX413000020	COLTELLO TRITURATORE
27	ECR90060300005	RONDELLA PIANA M5	2
28	ECR90056250005	*VEDI ECR90056000005 *	2
29	ECRV452000370	MOLLA DI RITORNO	1
30	ECR90025604016	VITE SR 4X16	3
31	ECR90072000003	ANELLO GOMMA P-03	1
32	ECRA045000170	INTERRUTTORE	1
