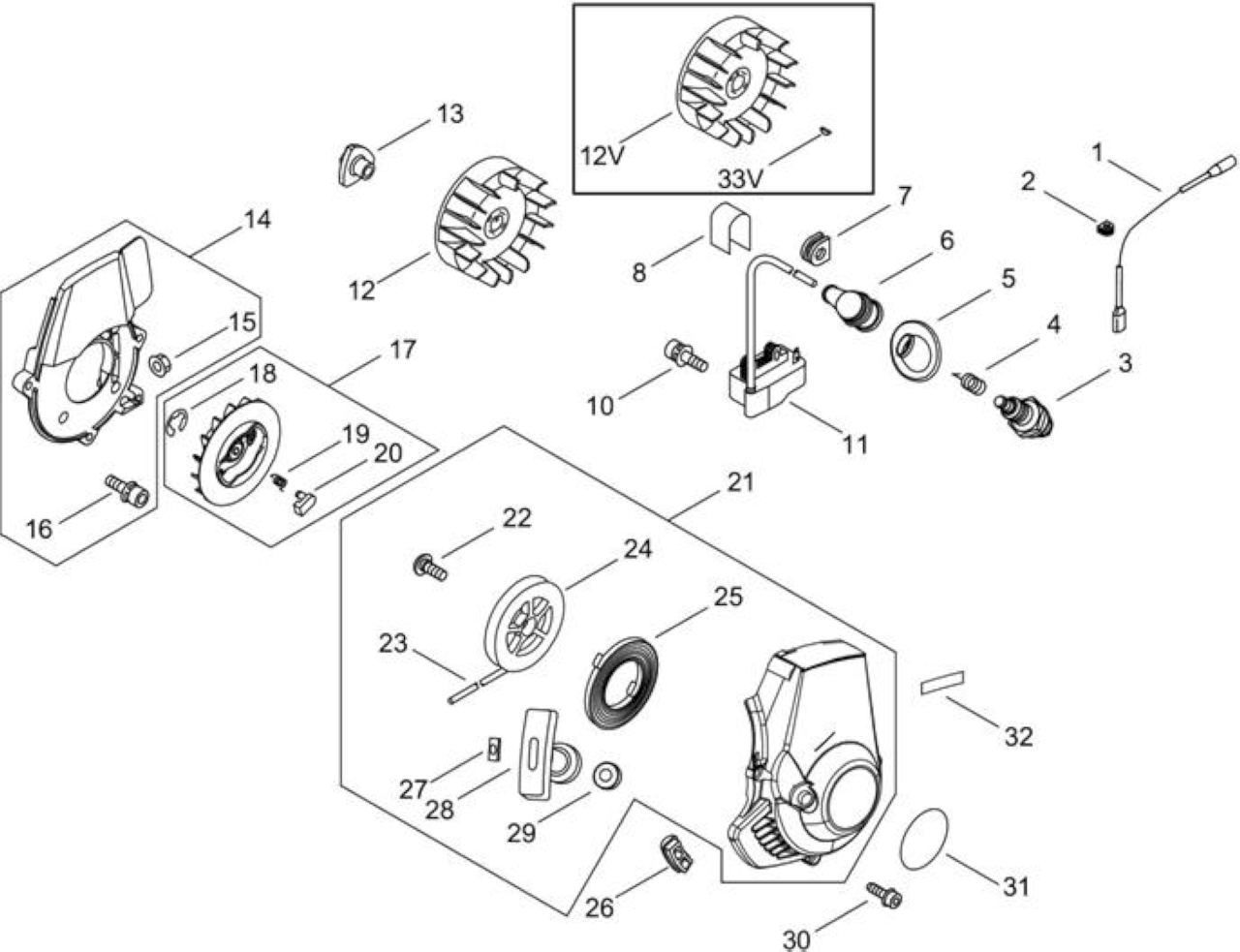

Avviamento, Volano, Bobina

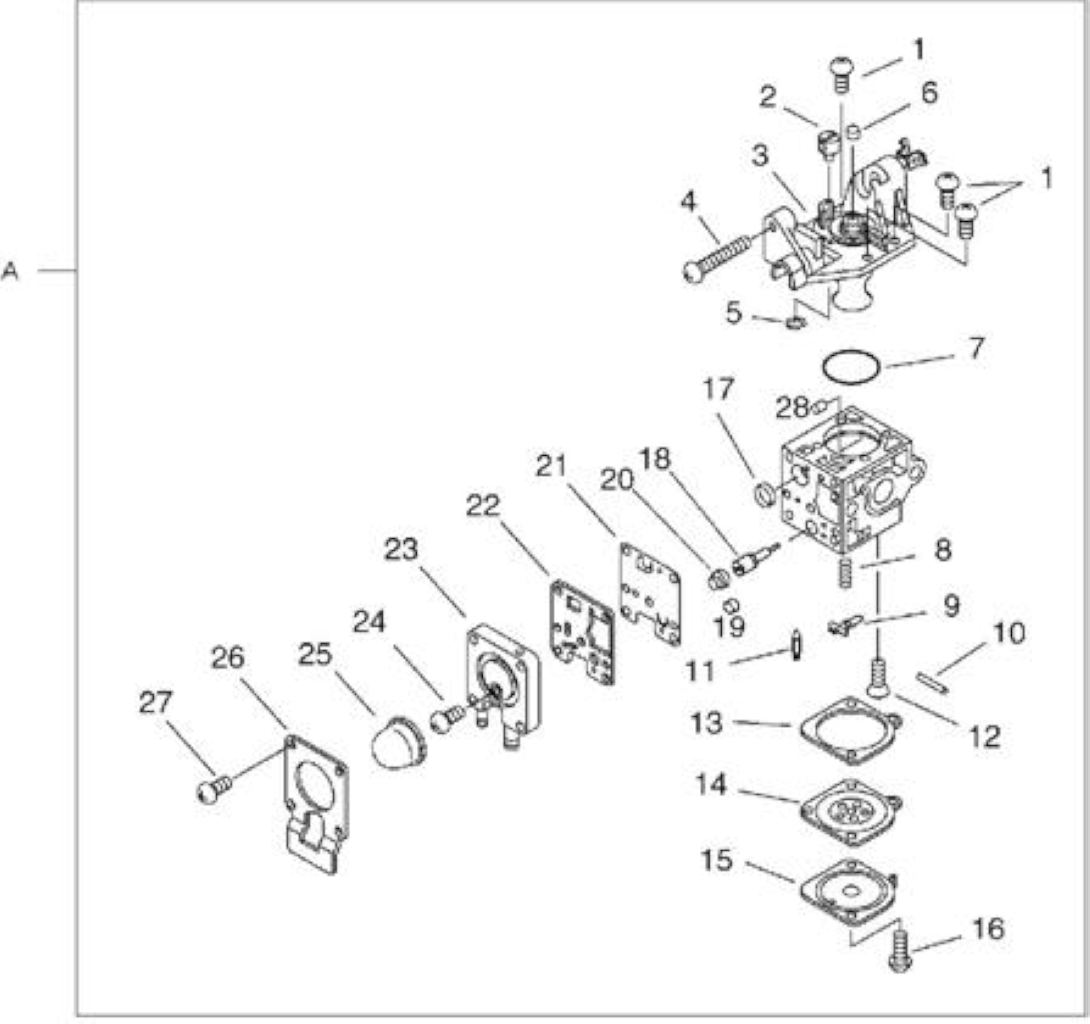

Carburatore
(matr. 37004650 e precedenti) Carburatore (matr. 37004651 e successive)
|
Informazioni tecniche
|
|
|
CILINDRATA
|
25,4
|
|
POTENZA
|
0,7 (0,95)
|
|
VOLUME ARIA MAX
|
730
|
|
VELOCITą ARIA MAX
|
71
|
|
PESO
|
4,1
|
|
SERBATOIO MIX
|
500
|
|
|

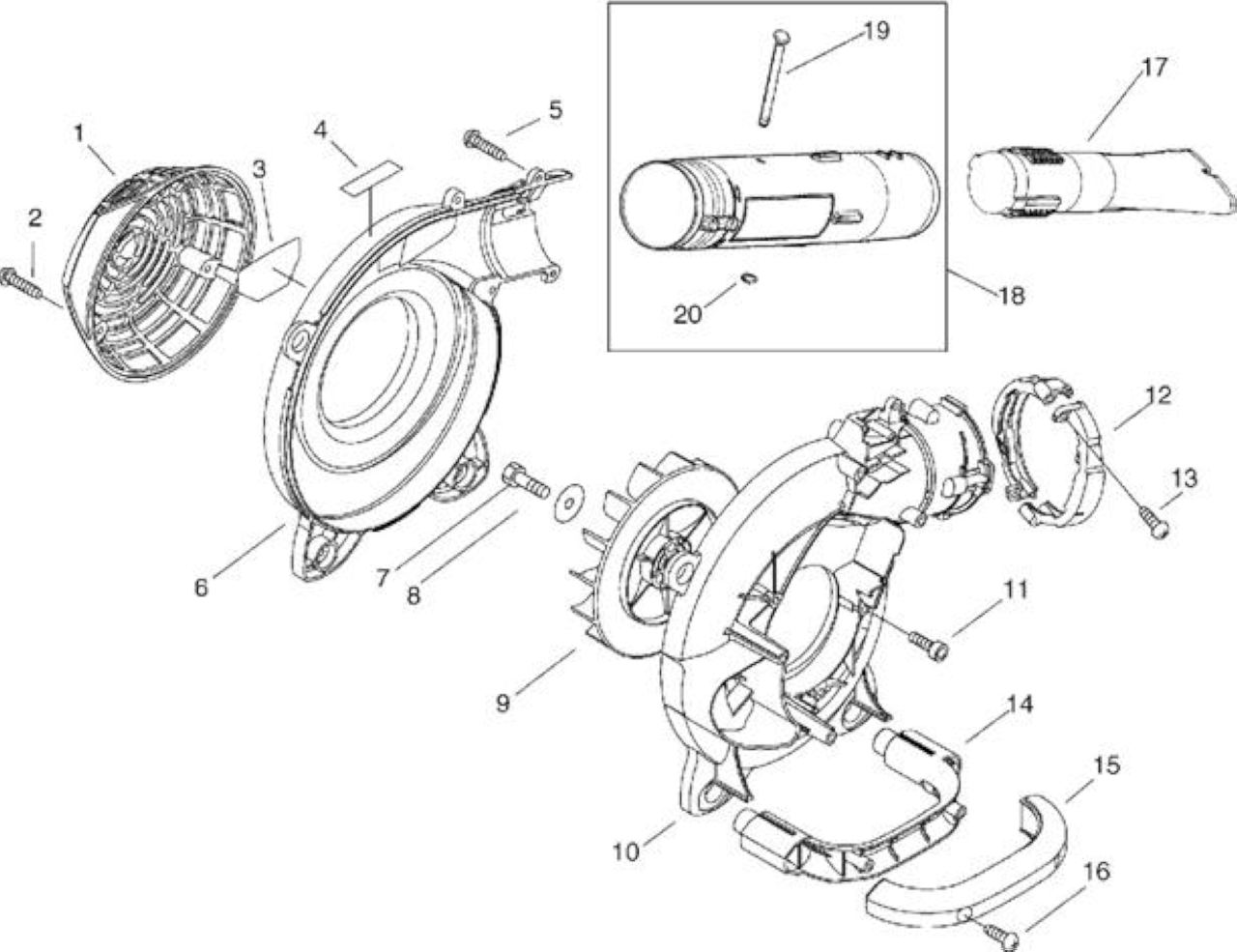

Carter ventola, Tubo soffiante (matr. 37005851 e
precedenti)
Carter
ventola, Tubo soffiante (matr. 37005852 e successive) Filtro aria, Carburatore,

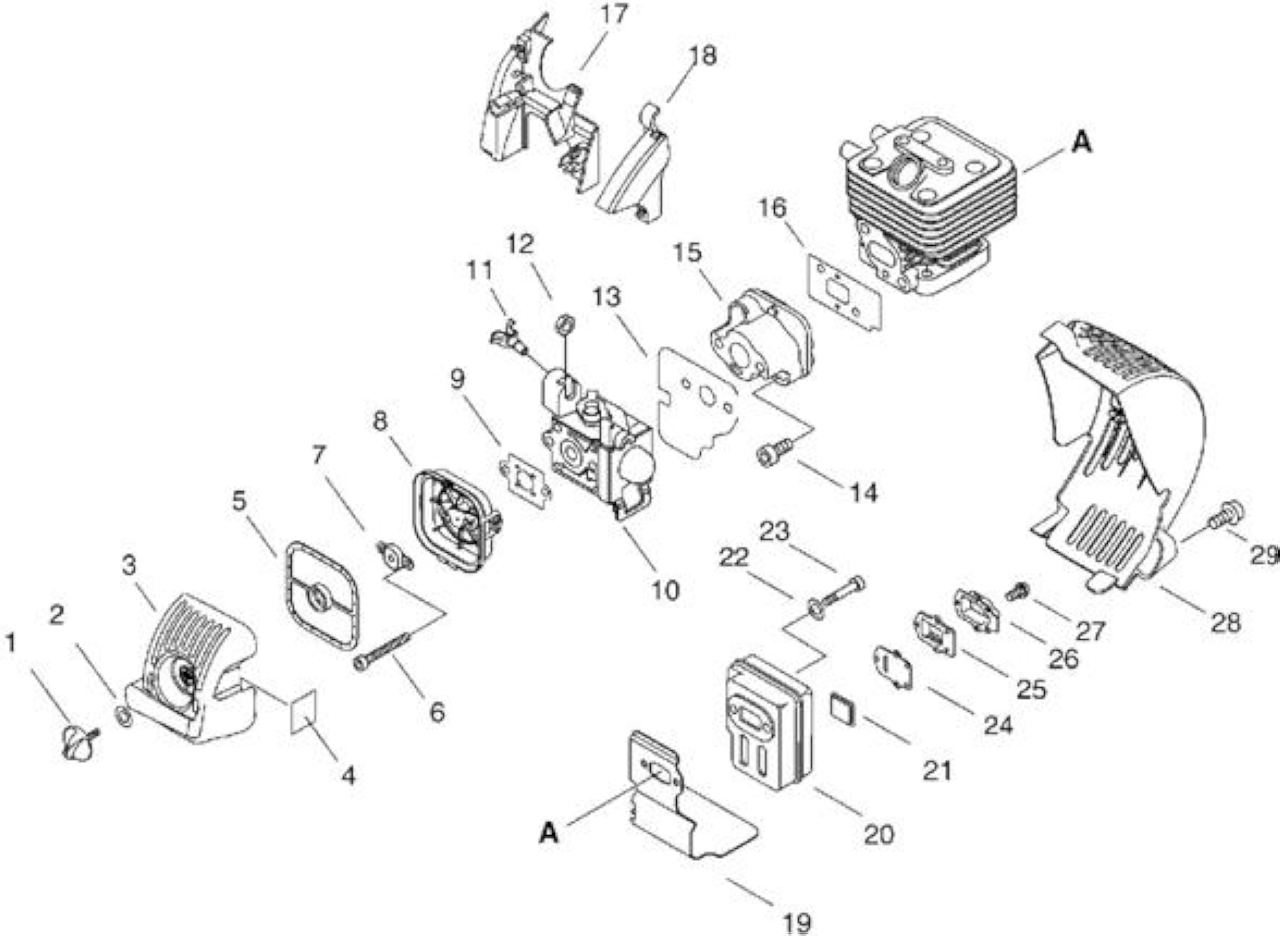

Marmitta (matr. 37004650 e precedenti) Filtro aria, Carburatore, Marmitta

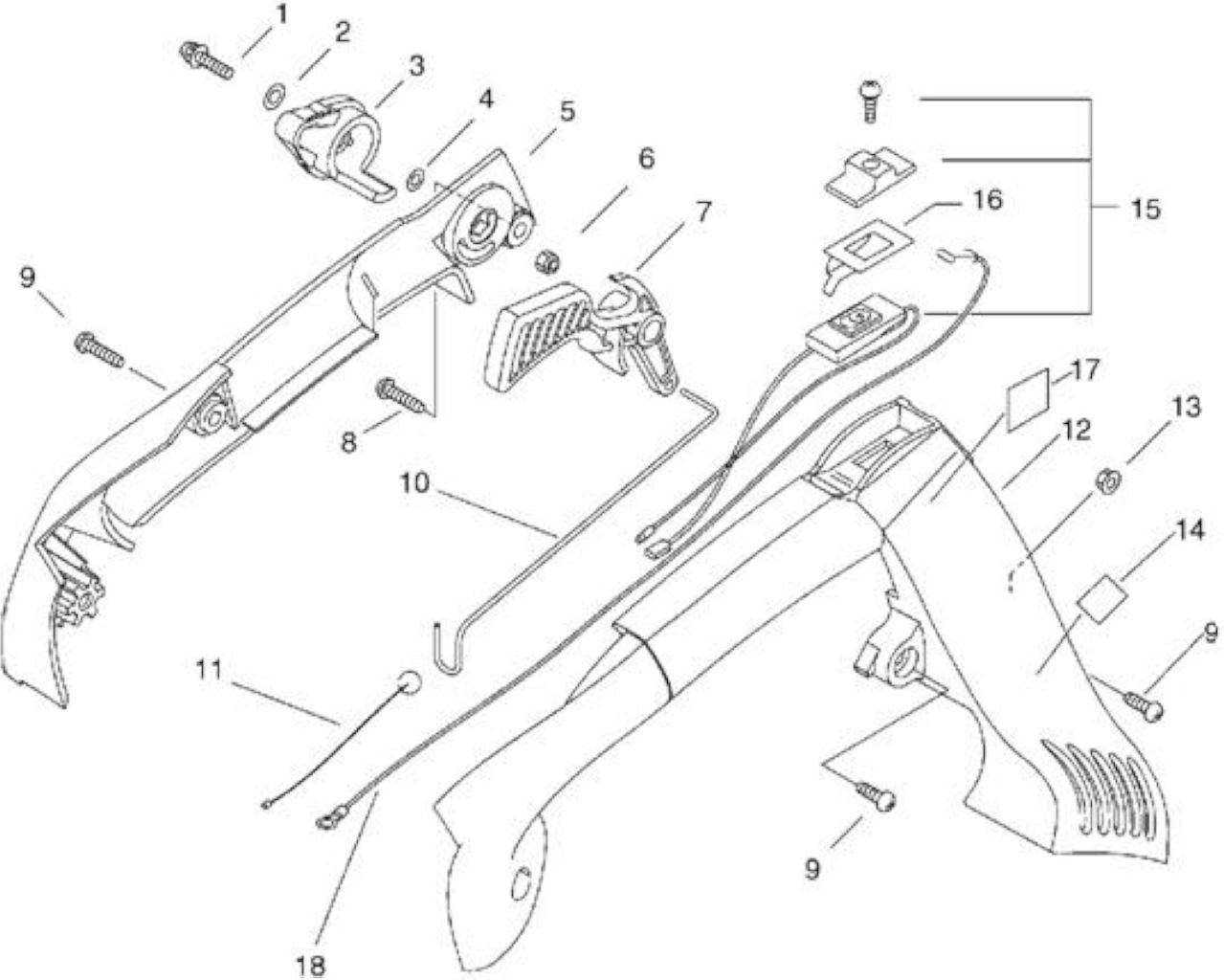

(matr. 37004651 e successive) Impugnatura

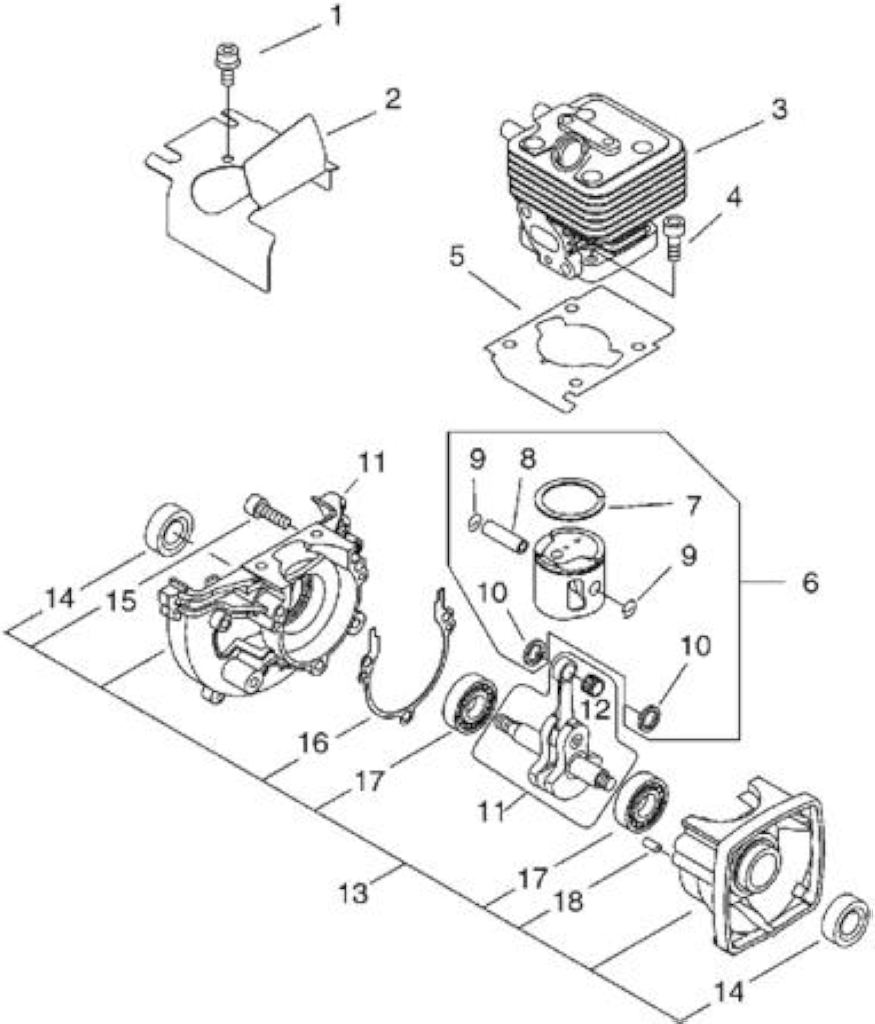

Motore

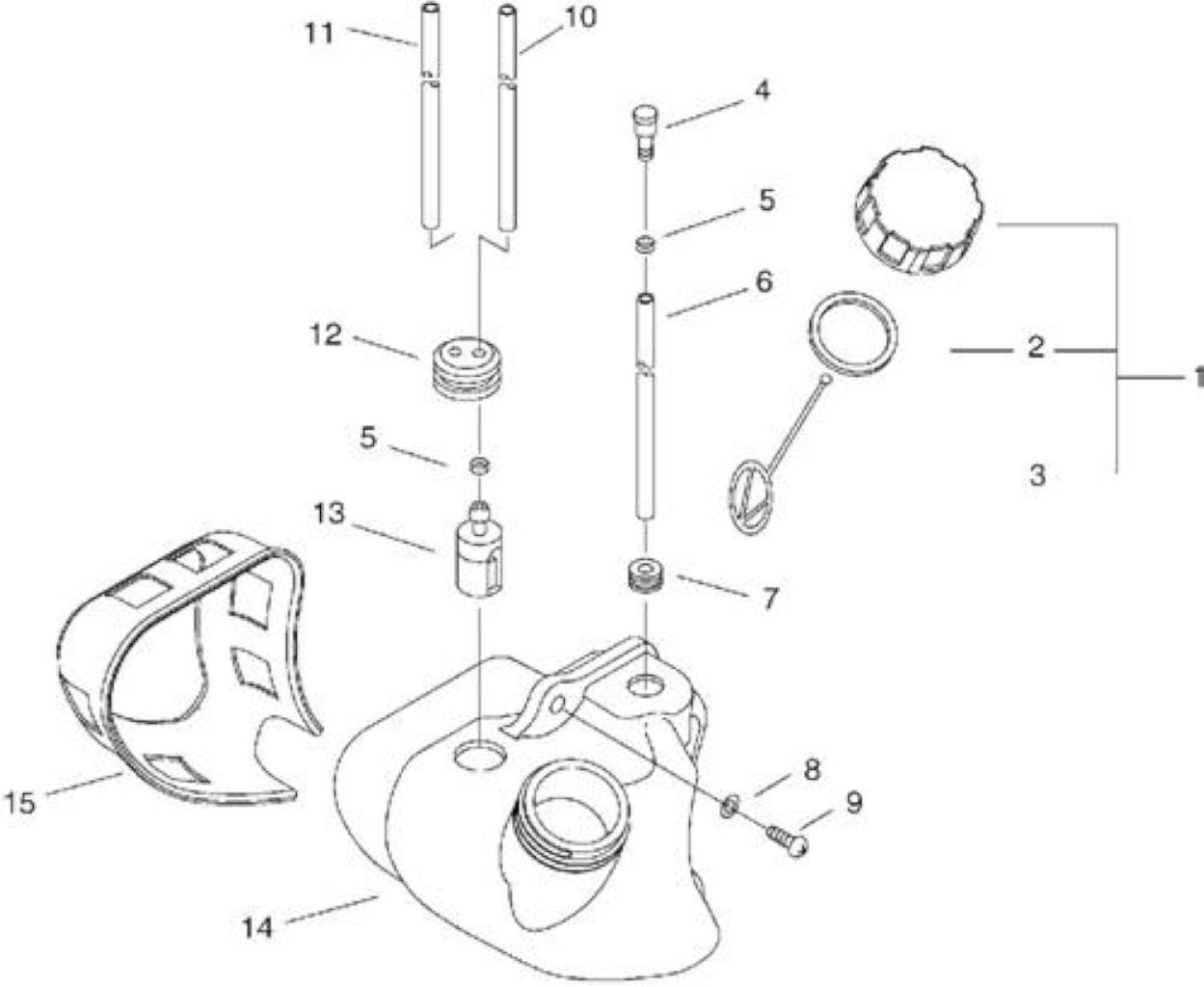

Serbatoio miscela
|
Rif.
|
Articolo
|
Descrizione Q.tą
|
Nota
|
|
1
|
ECRV485000820
|
LEAD 1
|
|
|
2
|
ECR15211505530
|
GUIDA GOMMA 1
|
|
|
3
|
|
BPMR8Y 1
|
|
|
4
|
ECRA426000010
|
MOLLA CAPPUCCIO CANDELA 1
|
|
|
5
|
ECRA429000010
|
PROTEZIONE CAPPUCCIO 1
CANDELA
|
|
|
6
|
ECRA427000013
|
CAPPUCCIO CANDELA 1
|
|
|
7
|
ECR15611004920
|
GUIDA IN GOMMA 1
|
|
|
8
|
ECRX532000720
|
LABEL,OPERATION 1
|
|
|
10
|
ECR9111304020
|
BOLT 2
|
|
|
11
|
ECRA411000290
|
*VEDI ECRA411000291 * 1
|
|
|
12
|
ECRA409000210
|
VOLANO 1
*T.I.04-249/T.I.14-541
|
|
|
12V
|
ECRA409001280
|
VOLANO *T.I.14-541 1
|
|
|
13
|
ECRE101000071
|
*VEDI ECRE101000122 *
|
1
|
|
14
|
ECRP021013780
|
SPESSORE
|
1
|
|
15
|
ECRV263000070
|
DADO ,5
|
1
|
|
16
|
ECR90016304016
|
BULLONE HSH
|
4
|
|
17
|
ECRA052000250
|
GANCIO AVV.TO COMPLETO
|
1
|
|
18
|
ECR90070000004
|
ANELLO DI TENUTA CE04
|
2
|
|
19
|
ECRV452000280
|
*VEDI ECRP022006510 *
|
2
|
|
20
|
ECRA514000070
|
*VEDI ECRP022006850 *
|
2
|
|
21
|
ECRA051001060
|
AVVIAMENTO COMPLETO
X PB251
|
1
|
|
22
|
ECR17723644330
|
VITE
|
1
|
|
23
|
ECRP022008260
|
ROPE
|
1
|
|
24
|
ECR17721544430
|
AVVOLGIFUNE
|
1
|
|
25
|
ECR17722042030
|
* VEDI ECRP022019680 *
|
1
|
|
26
|
ECRV420001440
|
AMMORTIZZATORE
|
1
|
|
27
|
ECR17724611120
|
*VEDI ECRP022037670 *
|
1
|
|
28
|
ECR17722827030
|
IMPUGNATURA AVVIAMENTO
|
1
|
|
29
|
ECR17722742030
|
*VEDI ECRP022045770 *
|
1
|
|
30
|
ECR90010605014
|
BULLONE BRUGOLA 5X14
|
3
|
|
31
|
ECRX502000330
|
ETICHETTA
|
1
|
|
32
|
ECRX503008160
|
LABEL,MODEL
|
1
|
|
33V
|
ECR10014212330
|
CHIAVELLA ALBERO MOTORE
|
1
|
|
|
|
|
|
A ECRA021001350 * VEDI
ECRA021001351 * 1 MATR.
37004650 E
|
|

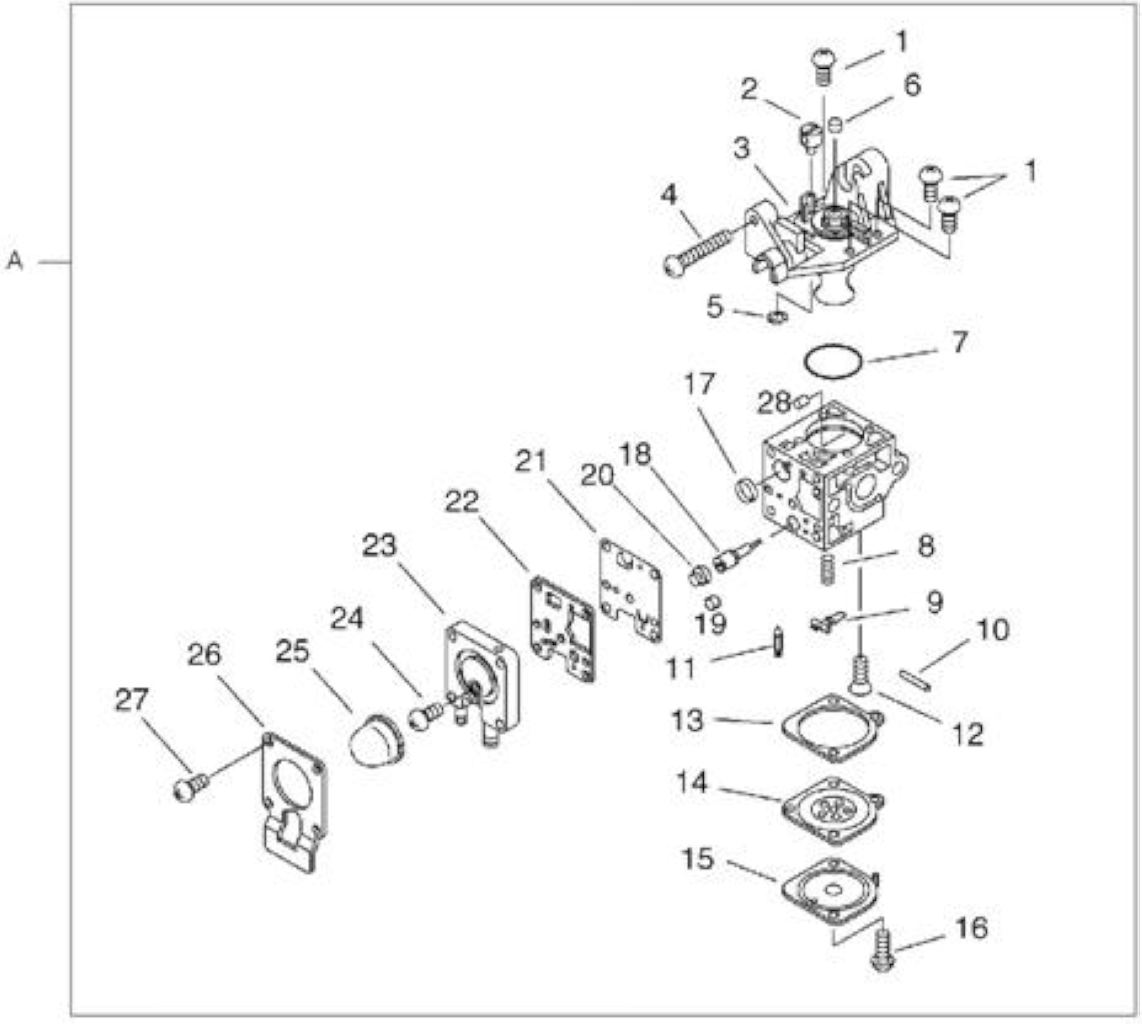

Rif. Articolo Descrizione Q.tą Nota
1 ECR12534413931 VITE CARBURATORE
3 PRECEDENTI
3 ECRP005002000 COPERCHIO 1
6 ECRP005001270 TAPPO
LIMITATORE (NERO) 1
|
|
5 ECRP005000190 E-RING 1
7 ECRP005000280 O-RING 1
10 ECR12533813930 SPINOTTO BILANCIERE 1
|
|
9 ECR12532308260
BILANCIERE CARBURATORE 1
12 ECR12533942030 VITE
BILANCIERE 1
|
|
11 ECR12533708260 SPILLO
CARBURATORE 1
14 ECRP005001780 MEMBRANA C/DISCO 1
|
|
13 ECRP005000200 GUARNIZIONE 1
15 ECR12534252130 COPERCHIO MEMBRANA 1
18 ECRP005001260 VITE REGOLAZIONE 1
|
|
17 ECRP005000010 ANELLO 1
19 ECRP005001270 TAPPO LIMITATORE (NERO) 1
22 ECRP005000520 GUARNIZIONE POMPANTE 1
|
|
21 ECRP005000510 MEMBRANA POMPANTE 1
23 ECRP005001890 COPERCHIO
MEMBRANA 1
POMPANTE
26 ECRP005000250 COPERCHIO 1
|
|
25 ECR12538108660 * VEDI ECRP005003120 * 1
27 ECRP005001900 SCREW 4
A ECRA021001590 *VEDI
ECRA021001591 * 1 MATR.
37004651 E
|
|
Rif. Articolo Descrizione Q.tą Nota
1 ECR12534413931 VITE CARBURATORE
3 SUCCESSIVE
3 ECRP005002000 COPERCHIO 1
6 ECRP005001270 TAPPO
LIMITATORE (NERO) 1
|
|
5 ECRP005000190 E-RING 1
7 ECRP005000280 O-RING 1
10 ECR12533813930 SPINOTTO BILANCIERE 1
|
|
9 ECR12532308260
BILANCIERE CARBURATORE 1
12 ECR12533942030 VITE
BILANCIERE 1
|
|
11 ECR12533708260 SPILLO
CARBURATORE 1
14 ECRP005001780 MEMBRANA C/DISCO 1
|
|
13 ECRP005000200 GUARNIZIONE 1
15 ECR12534252130 COPERCHIO MEMBRANA 1
18 ECRP005001260 VITE REGOLAZIONE 1
|
|
17 ECRP005000010 ANELLO 1
19 ECRP005001270 TAPPO LIMITATORE (NERO) 1
22 ECRP005000520 GUARNIZIONE POMPANTE 1
|
|
21 ECRP005000510 MEMBRANA POMPANTE 1
23 ECRP005001890 COPERCHIO
MEMBRANA 1
POMPANTE
26 ECRP005000250 COPERCHIO 1
|
|
25 ECR12538108660 * VEDI ECRP005003120 * 1
27 ECRP005001900 SCREW 4
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą
|
Nota
|
|
1
|
ECRE104000080
|
GRIGLIA
|
1
|
|
|
2
|
ECR90025305020
|
VITE SR 5X20
|
3
|
|
|
3
|
ECRX547000520
|
LABEL,ECHO
|
1
|
|
|
4
|
ECRX505002080
|
LABEL,CAUTION
|
1
|
|
|
5
|
ECR90025305020
|
VITE SR 5X20
|
8
|
|
|
6
|
ECRE103000461
|
CARTER VENTOLA SX
|
1
|
|
|
7
|
ECR90010008014
|
BULLONE 8*14
|
1
|
|
|
8
|
ECR10014319830
|
RONDELLA
|
1
|
|
|
9
|
ECRE100000070
|
VENTOLA
|
1
|
|
|
10
|
ECRE103000451
|
CARTER VENTOLA DX
|
1
|
|
|
11
|
ECR90016204020
|
BULLONE BRUGOLA 4X20
|
4
|
|
|
12
|
ECRE162000000
|
FASCETTA FERMA TUBO
|
2
|
|
|
13
|
ECR90025305020
|
VITE SR 5X20
|
2
|
|
|
14
|
ECRC410000390
|
*VEDI ECRC410000391 *
|
1
|
SOSTITUITO DA
|
|
15
|
ECRC410000400
|
COPRI IMPUGNATURA
|
1
|
|
|
16
|
ECR90025305020
|
VITE SR 5X20
|
2
|
|
|
17
|
ECRE165000190
|
*VEDI ECRE165000191 *
|
1
|
MATR. 37005851 E
|
|
|
18 ECRE165000210 *VEDI ECRE165000850 *
PRECEDENTI SOSTITUITO 1 DA ECRE165000191
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą
|
Nota
|
|
1
|
ECRE104000080
|
GRIGLIA
|
1
|
|
|
2
|
ECR90025305020
|
VITE SR 5X20
|
3
|
|
|
3
|
ECRX547000520
|
LABEL,ECHO
|
1
|
|
|
4
|
ECRX505002080
|
LABEL,CAUTION
|
1
|
|
|
5
|
ECR90025305020
|
VITE SR 5X20
|
8
|
|
|
6
|
ECRE103000461
|
CARTER VENTOLA SX
|
1
|
|
|
7
|
ECR90010008014
|
BULLONE 8*14
|
1
|
|
|
8
|
ECR10014319830
|
RONDELLA
|
1
|
|
|
9
|
ECRE100000070
|
VENTOLA
|
1
|
|
|
10
|
ECRE103000451
|
CARTER VENTOLA DX
|
1
|
|
|
11
|
ECR90016204020
|
BULLONE BRUGOLA 4X20
|
4
|
|
|
12
|
ECRE162000000
|
FASCETTA FERMA TUBO
|
2
|
|
|
13
|
ECR90025305020
|
VITE SR 5X20
|
2
|
|
|
14
|
ECRC410000391
|
IMPUGNATURA POSTERIORE
|
1
|
|
|
15
|
ECRC410000400
|
COPRI IMPUGNATURA
|
1
|
|
|
16
|
ECR90025305020
|
VITE SR 5X20
|
2
|
|
|
17
|
ECRE165000191
|
TUBO IN PLASTICA
PB251/PB255ES/250
|
1
|
MATR. 37005852 E
SUCCESSIVE
|
|
18
|
ECRE165000210
|
*VEDI ECRE165000850 *
|
1
|
|
|
19
|
ECRE178000050
|
PERNO
|
1
|
|
|
20
|
ECRV583000080
|
RING
|
1
|
|
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą
|
Nota
|
|
1
|
ECRV299000250
|
POMELLO
|
1
|
|
|
2
|
ECR13191103460
|
DISTANZIATORE
|
1
|
|
|
3
|
ECRA232000340
|
COPERCHIO FILTRO ARIA
|
1
|
|
|
4
|
ECRX506000090
|
LABEL,CHOKE
|
1
|
|
|
5
|
ECRA226000350
|
*VEDI ECRA226000470 *
|
1
|
|
|
6
|
ECR90010505060
|
BULLONE BRUGOLA 5X60
|
2
|
|
|
7
|
ECRA244000070
|
PIASTRINA
|
1
|
|
|
8
|
ECRP021010980
|
ALLOGGIO FILTRO ARIA
|
1
|
|
|
9
|
ECR13001642031
|
GUARNIZIONE
ISOL-CARBURATORE
|
1
|
|
|
10
|
ECRA021001350
|
* VEDI ECRA021001351 *
|
1
|
MATR. 37004650 E
|
|
11
|
ECRC480000070
|
GUIDA CAVO ACC.RE
|
1
|
MATR. 37004650 E
|
|
12
|
ECRV264000050
|
DADO 6
|
1
|
PRECEDENTI
MATR. 37004650 E
|
|
13
|
ECRV103000400
|
GUARNIZIONE
ISOL-CARBURATORE
|
1
|
|
|
14
|
ECR90016205025
|
BULLONE BRUGOLA 5X25
|
2
|
|
|
15
|
ECRA200000280
|
ISOLATORE
|
1
|
|
|
16
|
ECRV103000390
|
GUARNIZIONE ISOLATORE
|
1
|
|
|
17
|
ECRA160000830
|
COPERCHIO CILINDRO
|
1
|
|
|
18
|
ECRC459000010
|
COPERCHIO
|
1
|
|
|
19
|
ECRV104000820
|
GUARNIZIONE SCARICO
|
1
|
|
|
20
|
ECRA300000141
|
*VEDI ECRA300000790 *
|
1
|
|
|
21
|
ECRA310000070
|
SCHERMO MARMITTA
|
1
|
|
|
22
|
ECR90060300005
|
RONDELLA PIANA M5
|
2
|
|
|
23
|
ECRV203000190
|
BOLT,5
|
2
|
|
|
24
|
ECRV104000830
|
*VEDI ECRP021016930 *
|
1
|
|
|
25
|
ECRA313000840
|
GUIDA SCARICO
|
1
|
|
|
26
|
ECRA313000850
|
GUIDA SCARICO
|
1
|
|
|
27
|
ECR9136704010
|
SCREW
|
5
|
|
|
28
|
ECRP021011200
|
PROTEZIONE MARMITTA
|
1
|
|
|
29
|
ECR90010605014
|
BULLONE BRUGOLA 5X14
|
2
|
|
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą
|
Nota
|
|
1
|
ECRV299000250
|
POMELLO
|
1
|
|
|
2
|
ECR13191103460
|
DISTANZIATORE
|
1
|
|
|
3
|
ECRA232000340
|
COPERCHIO FILTRO ARIA
|
1
|
|
|
4
|
ECRX506000090
|
LABEL,CHOKE
|
1
|
|
|
5
|
ECRA226000350
|
*VEDI ECRA226000470 *
|
1
|
|
|
6
|
ECR90010505060
|
BULLONE BRUGOLA 5X60
|
2
|
|
|
7
|
ECRA244000070
|
PIASTRINA
|
1
|
|
|
8
|
ECRP021010980
|
ALLOGGIO FILTRO ARIA
|
1
|
|
|
9
|
ECR13001642031
|
GUARNIZIONE
ISOL-CARBURATORE
|
1
|
|
|
10
|
ECRA021001590
|
*VEDI ECRA021001591 *
|
1
|
MATR. 37004651 E
|
|
13
|
ECRV103000400
|
GUARNIZIONE
ISOL-CARBURATORE
|
1
|
|
|
14
|
ECR90016205025
|
BULLONE BRUGOLA 5X25
|
2
|
|
|
15
|
ECRA200000280
|
ISOLATORE
|
1
|
|
|
16
|
ECRV103000390
|
GUARNIZIONE ISOLATORE
|
1
|
|
|
17
|
ECRA160000830
|
COPERCHIO CILINDRO
|
1
|
|
|
18
|
ECRC459000010
|
COPERCHIO
|
1
|
|
|
19
|
ECRV104000820
|
GUARNIZIONE SCARICO
|
1
|
|
|
20
|
ECRA300000141
|
*VEDI ECRA300000790 *
|
1
|
|
|
21
|
ECRA310000070
|
SCHERMO MARMITTA
|
1
|
|
|
22
|
ECR90060300005
|
RONDELLA PIANA M5
|
2
|
|
|
23
|
ECRV203000190
|
BOLT,5
|
2
|
|
|
24
|
ECRV104000830
|
*VEDI ECRP021016930 *
|
1
|
|
|
25
|
ECRA313000840
|
GUIDA SCARICO
|
1
|
|
|
26
|
ECRA313000850
|
GUIDA SCARICO
|
1
|
|
|
27
|
ECR9136704010
|
SCREW
|
5
|
|
|
28
|
ECRP021011200
|
PROTEZIONE MARMITTA
|
1
|
|
|
29
|
ECR90010605014
|
BULLONE BRUGOLA 5X14
|
2
|
|
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą
|
Nota
|
|
1
|
ECR90023805025
|
VITE SR 5X25
|
1
|
|
|
2
|
ECR90060200005
|
RONDELLA
|
1
|
|
|
3
|
ECRC453000260
|
LEVA ACCELERATORE
|
1
|
|
|
4
|
ECR90060300005
|
RONDELLA PIANA M5
|
1
|
|
|
5
|
ECRC411000010
|
COPRI IMPUGNATURA DESTRA
|
1
|
|
|
6
|
ECR90056250005
|
*VEDI ECR90056000005 *
|
1
|
|
|
7
|
ECRC450000241
|
LEVA ACCELERATORE
|
1
|
|
|
8
|
ECR90025305025
|
VITE SR 5X25
|
1
|
|
|
9
|
ECR90025305020
|
VITE SR 5X20
|
3
|
|
|
10
|
ECRC454000130
|
*VEDI ECRC454000131 *
|
1
|
|
|
11
|
ECRV431000000
|
CAVO INTERNO
|
1
|
|
|
12
|
ECRC400000471
|
IMPUGNATURA DX
|
1
|
|
|
13
|
ECRV263000070
|
DADO ,5
|
1
|
|
|
14
|
ECR89016006361
|
*VEDI ECRX505002310 *
|
1
|
SOSTITUITO DA
|
|
14
|
ECRX505002310
|
ETICHETTA
|
1
|
|
|
15
|
ECRA440000770
|
*VEDI ECRP021045300 *
|
1
|
|
|
16
|
ECRV486000070
|
TERMINAL,LEAD
|
1
|
|
|
17
|
ECR89015706560
|
ETICHETTA
|
1
|
|
|
18
|
ECRV485000830
|
CAVO MASSA
|
1
|
|
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą
|
Nota
|
|
1
|
ECR90010605008
|
BOLT, H.S. 5* 8
|
2
|
|
|
2
|
ECRA160000821
|
CARTER CILINDRO
|
1
|
|
|
3
|
ECRA130000780
|
CILINDRO X
PB265ESL/PB251/PB255ES
|
1
|
|
|
4
|
ECR90016205025
|
BULLONE BRUGOLA 5X25
|
4
|
|
|
5
|
ECRV100000190
|
GUARNIZIONE CILINDRO
|
1
|
|
|
6
|
ECRP021010260
|
KIT PISTONE X
PB265ESL/PB251/255ES
|
1
|
|
|
7
|
ECRA101000140
|
FASCIA ELASTICA
|
1
|
|
|
8
|
ECRV606000000
|
SPINOTTO PISTONE
|
1
|
|
|
9
|
ECR10001504630
|
FERMO SPINOTTO
|
2
|
|
|
10
|
ECR10001411520
|
DISTANZIALE SPINOTTO
|
2
|
|
|
11
|
ECRA011000371
|
ALBERO MOTORE
|
1
|
|
|
12
|
ECRV553000010
|
CUSCINETTO DI BIELLA
|
1
|
SOSTITUITO DA
|
|
13
|
ECRP021008231
|
CARTER MOTORE
|
1
|
|
|
14
|
ECR10021242031
|
PARAOLIO
|
2
|
|
|
15
|
ECR90016205028
|
BULLONE BRUGOLA 5X28
|
3
|
|
|
16
|
ECR10024242030
|
GUARNIZIONE CARTER MOTORE
|
1
|
|
|
17
|
ECR9403536201
|
CUSCINETTO BB6201/C3
|
2
|
|
18 ECR10021503930
*VEDI ECR90033040080 * 2
|
Rif.
|
Articolo
|
Descrizione
|
Q.tą Nota
|
|
1
|
ECR13100455530
|
*VEDI ECRP100006640 *
|
1
|
|
2
|
ECR13101655830
|
*VEDI ECRV107000190 *
|
1
|
|
3
|
ECR13105156030
|
MISCELATORE
|
1
|
|
4
|
ECRA356000030
|
*VEDI ECRA356000031 *
|
1
|
|
5
|
ECR13201309820
|
*VEDI ECRV490001240 *
|
2
|
|
6
|
ECRV471001220
|
*VEDI ECRV471001221 *
|
1
|
|
7
|
ECR13211501461
|
*VEDI ECR13211501462 *
|
1
|
|
8
|
ECR90060300005
|
RONDELLA PIANA M5
|
2
|
|
9
|
ECR90025305020
|
VITE SR 5X20
|
2
|
|
10
|
ECRV471001860
|
*VEDI ECRV471001861 *
|
1
|
|
11
|
ECR13201049730
|
TUBO MISCELA ESTERNO
|
1
|
|
12
|
ECR13211544330
|
*VEDI ECR13211544331 *
|
1
|
|
13
|
ECR13120507320
|
*VEDI ECR13120507321 *
|
1
|
|
14
|
ECRA350000550
|
*VEDI ECRA350000760 *
|
1
|
|
15
|
ECRV420001430
|
AMMORTIZZATORE
|
1
|
