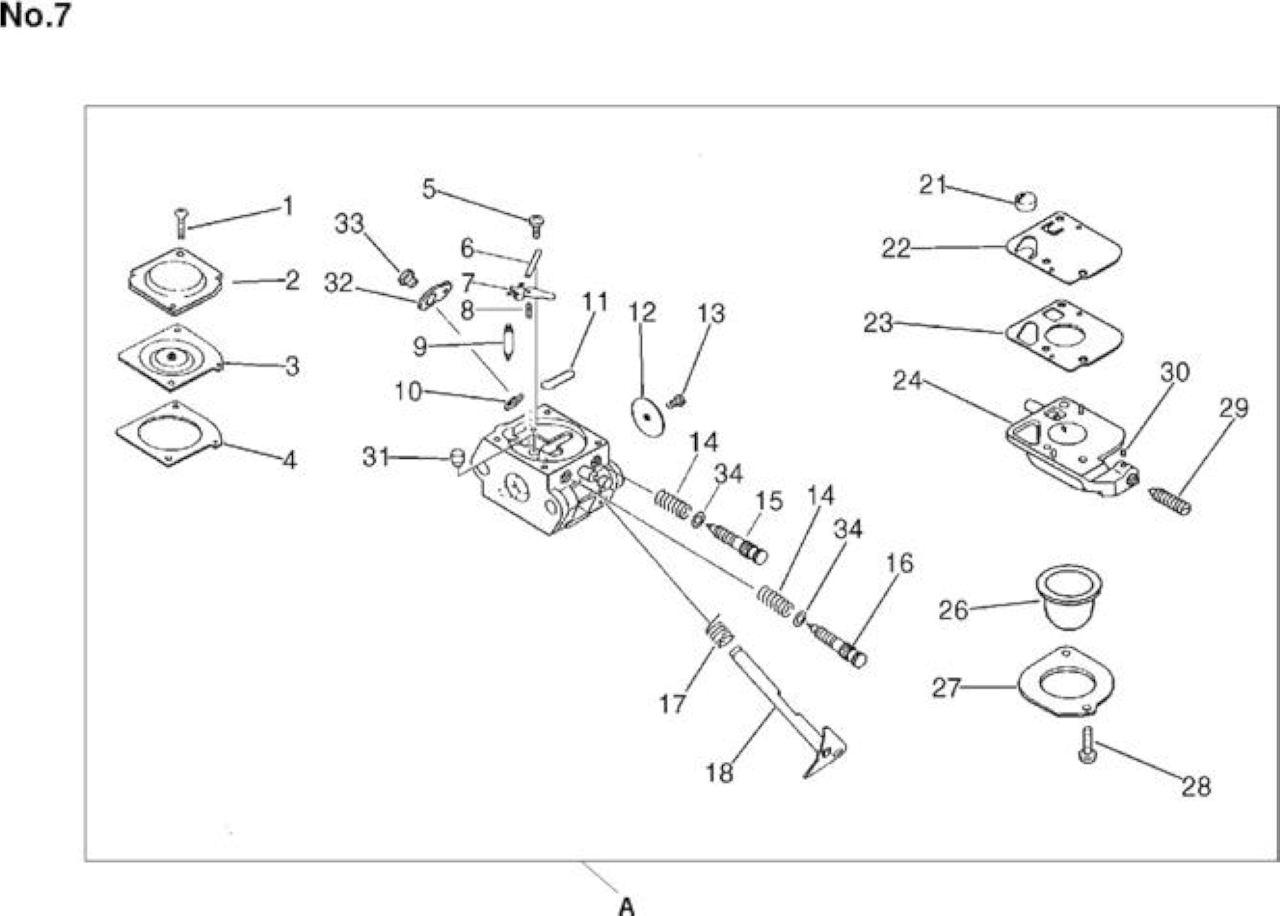

Carburatore

Filtro aria, marmitta, carburatore Kit aspirazione

PB-2105_1 Motore Serbatoio

Tubolari Ventola, zaino


Volano, bobina, avviamento



PRECEDENTI


Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECR12520020660

*VEDI ECR12520020661 *

1

SOST. DA ECR12520020662

A

ECR12520020661

*VEDI ECR12520020662 *

1

SOST. DA ECR12520020662

A

ECR12520020662

*VEDI ECR12520020663 *

1



1

ECR12534452130

VITE

2



2

ECR12534207360

COPERCHIO MEMBRANA

1



3

ECR12534134530

MEMBRANA C/DISCO

1



4

ECR12534020560

GUARNIZIONE MEMBRANA

1



5

ECR12533942030

VITE BILANCIERE

1



6

ECR12533813930

SPINOTTO BILANCIERE

1



7

ECR12532342030

BILANCIERE

1



8

ECR12532207260

MOLLA BILANCIERE

1



9

ECR12533706960

VALVOLA SPILLO

1



10

ECR12532713930

FERMO

1



11

ECR12534515130

TAPPO SCARICO

1



12

ECR12531620560

VALVE, THROTTLE

1



13

ECR12531451230

VITE FARFALLA ACCELERATORE

1



14

ECR12531942030

MOLLA

2

MATR. 018861 E

15

ECR12531820560

VITE REGOLAZIONE MINIMO

*T.I.00-012

1

PRECEDENTI MATR. 018861 E

PRECEDENTI

15

ECRP005000440

VITE REGOLAZIONE

*T.I.00-012

1

MATR. 018862 E SUCCESSIVE/PB2105

16

ECR12532020560

VITE REGOLAZIONE MAX

*T.I.00-012

1

MATR. 018861 E PRECEDENTI

16

ECR12532013310

VITE REGOLAZIONE MAX

*T.I.00-012

1

MATR. 018862 E SUCCESSIVE/PB2105

17

ECR12531308560

MOLLA DI RITORNO

1



18

ECR12531706860

ALBERINO ACCELERATORE

1



21

ECR12532642030

FILTRO

1



22

ECR12531212820

*VEDI ECR12531242030 *

1



23

ECR12532542030

*VEDI ECR12532513310 *

1

SOST. DA ECR12532513310

23

ECR12532513310

GUARNIZIONE MEMBRANA

1



24

ECR12532411610

*VEDI ECR12538313310 *

1

SOST. DA ECRP005000990

24

ECR12538313310

*VEDI ECRP005000990 *

1

SOST. DA ECRP005000990

24

ECRP005000990

COPERCHIO MEMBRANA POMPANTE

1



26

ECR12538146730

*VEDI ECR12538108660 *

1

SOST. DA ECR12538108660

26

ECR12538108660

* VEDI ECRP005003120 *

1



27

ECR12536311610

ANELLO, POMPANTE

1



28

ECR12531011610

VITE COPERCHIO CARBURATORE

2



29

ECR12533406860

VITE REGOLAZIONE MINIMO

1



30

ECR12537813930

TAPPO DI FERMO

1



31

ECR12537620660

NOZZLE, CHECK VALVE

1



32

ECR12535020560

LEVA ACCELERATORE

1



33

ECR12534813930

VITE

1



34

ECR12535320560

ANELLO

2

MATR. 018861 E



ECR12530320560

KIT MEMBRANE & GUARNIZIONI

1





Rif.        Articolo                  Descrizione                                  Q.tà Nota

ECR12530020560 KIT RIPARAZIONE                         1

CARBURATORE



PRECEDENTI


SUCCESSIVE/PB2105

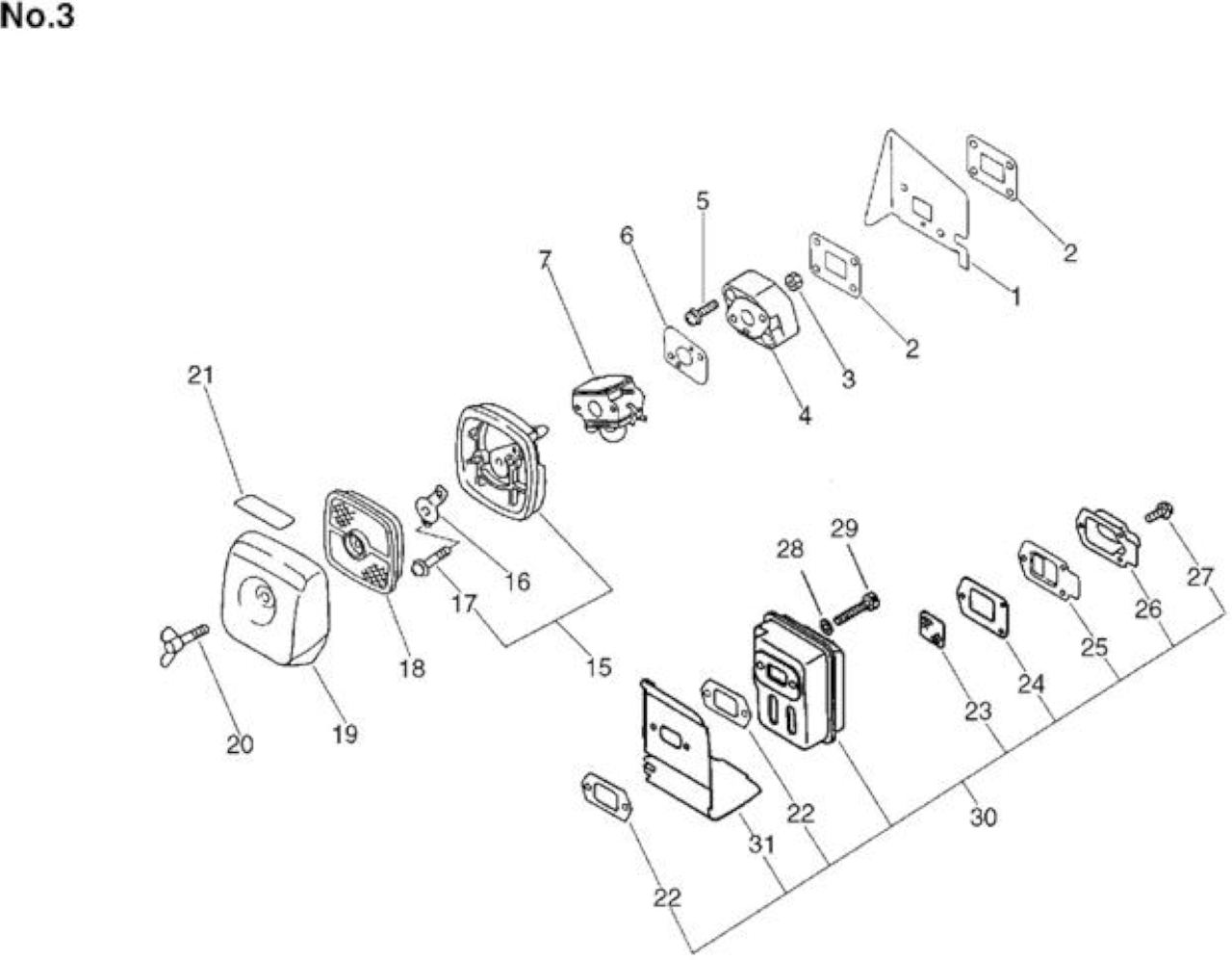

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10151420560

CARTER CILINDRO

1



2

ECR13001009561

GUARNIZIONE ISOLATORE

2



3

ECR90050000005

DADO N05

2



4

ECR13001705062

ISOLATORE

1



5

ECR90023805022

VITE SR 5X22

2



6

ECR13001020560

GUARNIZIONE

ISOL-CARBURATORE

1



7

ECR12520020660

*VEDI ECR12520020661 *

1

SOST. DA ECR12520020662

7

ECR12520020661

*VEDI ECR12520020662 *

1

SOST. DA ECR12520020662

7

ECR12520020662

*VEDI ECR12520020663 *

1



15

ECR13030706561

*VEDI ECRP021002921 *

1



15

ECRP021002921

ALLOGGIO FILTRO ARIA

1



17

ECR90024205065

SCREW 5*65

2



16

ECR12901152730

PIASTRINA

1



18

ECR13031054130

*VEDI ECRA226001410 *

*T.I.99-710

1



19

ECR13031306563

* VEDI ECR13030206561 *

1



20

ECR21041752730

GALLETTO FILTRO ARIA

1



21

ECR89012105360

ETICHETTA

1



30

ECR14580020560

MUFFLER ASSY

1

MATR. 013006 E

30

ECRP021000960

*VEDI ECRP021000961 *

1

SOST. DA ECRP021000962

30

ECRP021000961

*VEDI ECRP021000962 *

1

SOST. DA ECRP021000962

30

ECRP021000962

MARMITTA COMPLETA

1

MATR. 013007 E

22

ECR14551042031

*VEDI ECRV104000160 *

2

SUCCESSIVE/PB2105 SOST. DA ECRV104000160

22

ECRV104000160

GUARNIZIONE MARMITTA

2



23

ECR14586240630

RETINA MARMITTA

1



24

ECR14586642031

GUARNIZIONE COPRI MARMITTA

1

MATR. 013006 E PRECEDENTI

24

ECRV104000000

*VEDI ECRV104000003 *

1

SOST. DA ECRV104000003

24

ECRV104000001

*VEDI ECRV104000003 *

1

SOST. DA ECRV104000003

24

ECRV104000002

*VEDI ECRV104000003 *

1

SOST. DA ECRV104000003

24

ECRV104000003

GUARNIZIONE MARMITTA

1

MATR. 013007 E

25

ECR14587642030

COPRI MARMITTA

1

SUCCESSIVE/PB2105

26

ECR14587420560

ADAPTER

1

MATR. 013006 E

26

ECRA313000020

GUIDE,EXH

1

PRECEDENTI MATR. 013007 E

27

ECR90024204010

VITE SR 4X10

3



31

ECR14587105760

COPERCHIO MARMITTA

1



28

ECR90060300005

RONDELLA PIANA M5

2



29

ECR90010505055

BULLONE BRUGOLA 5X55

2

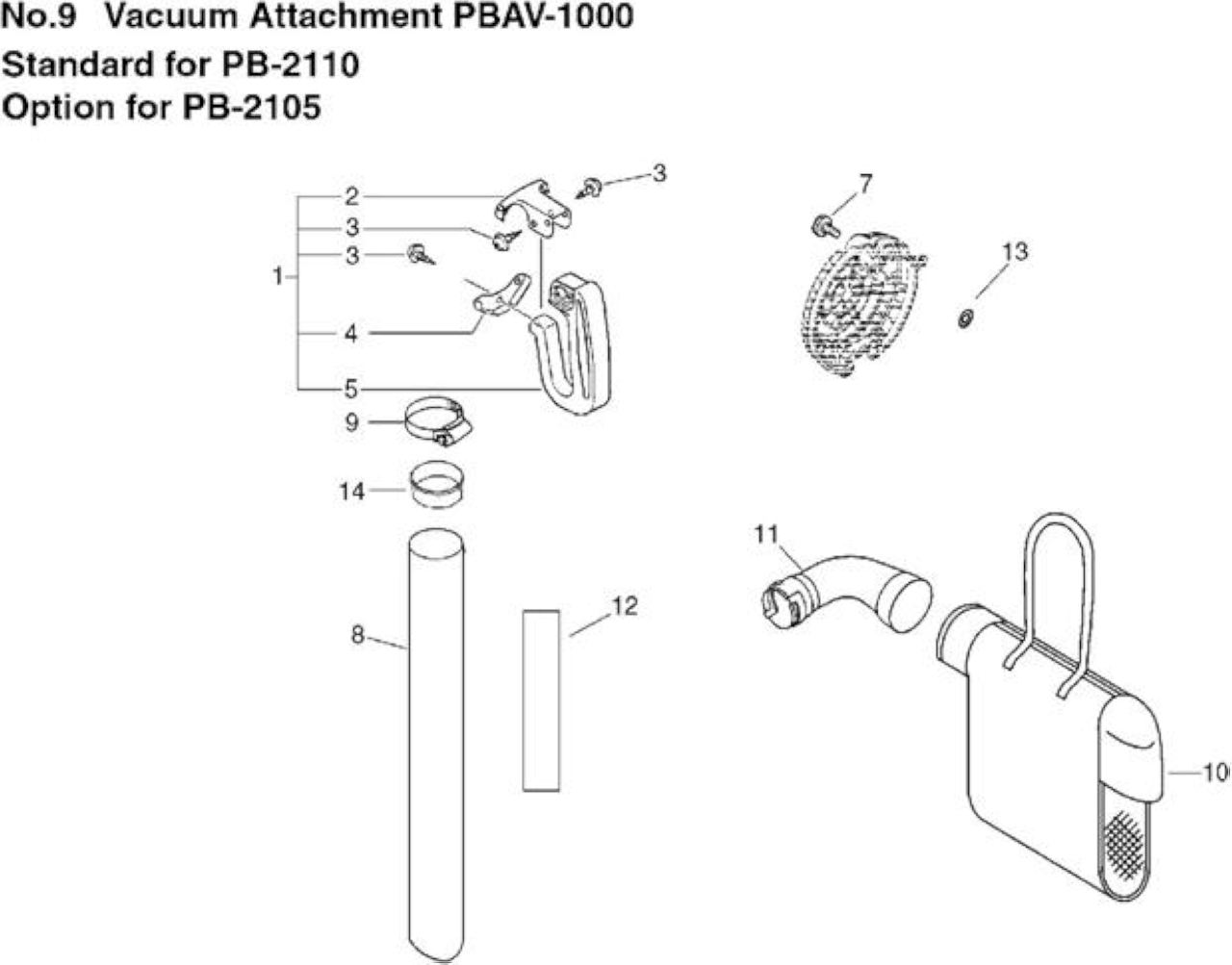

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR35100005060

IMPUGNATURA COMPLETA

1



2

ECR35101105060

SUPPORTO IMPUGNATURA

1



3

ECR90025305014

VITE SR 5X14

3

SOST. DA ECR90025305016

3

ECR90025305016

VITE SR 5X16

3



4

ECR35102805060

SUPPORTO IMPUGNATURA

1



5

ECR35101005060

IMPUGNATURA

1



7

ECR13040606360

*VEDI ECR13040620660 *

1

SOST. DA ECR13040620660

7

ECR13040620660

*VEDI ECRV299000290 *

1



8

ECR21002706562

*VEDI ECRE180000020 *

*T.I.05-284

1

SOST. DA ECRE180000000

8

ECRE180000000

*VEDI ECRE180000020*

*T.I.05-284

1



9

ECR21041305060

FASCETTA FERMA TUBO DIRITTO

1



10

ECR88081409460

*VEDI ECRX692000010 *

1

SOST. DA ECRX692000020

10

ECRX692000020

*VEDI ECRX692000021 *

1



11

ECR21501205060

CONNETTORE

*T.I.05-284

1



12

ECR89011804261

*VEDI ECR89011804262 *

2



13

ECR90058000004

PUSH, RING

1



14

ECR38515509660

COLLARE

1

PUÒ ESSERE USATO SU









ECR21002706562



PRECEDENTI


SUCCESSIVE/PB2105


SUCCESSIVE

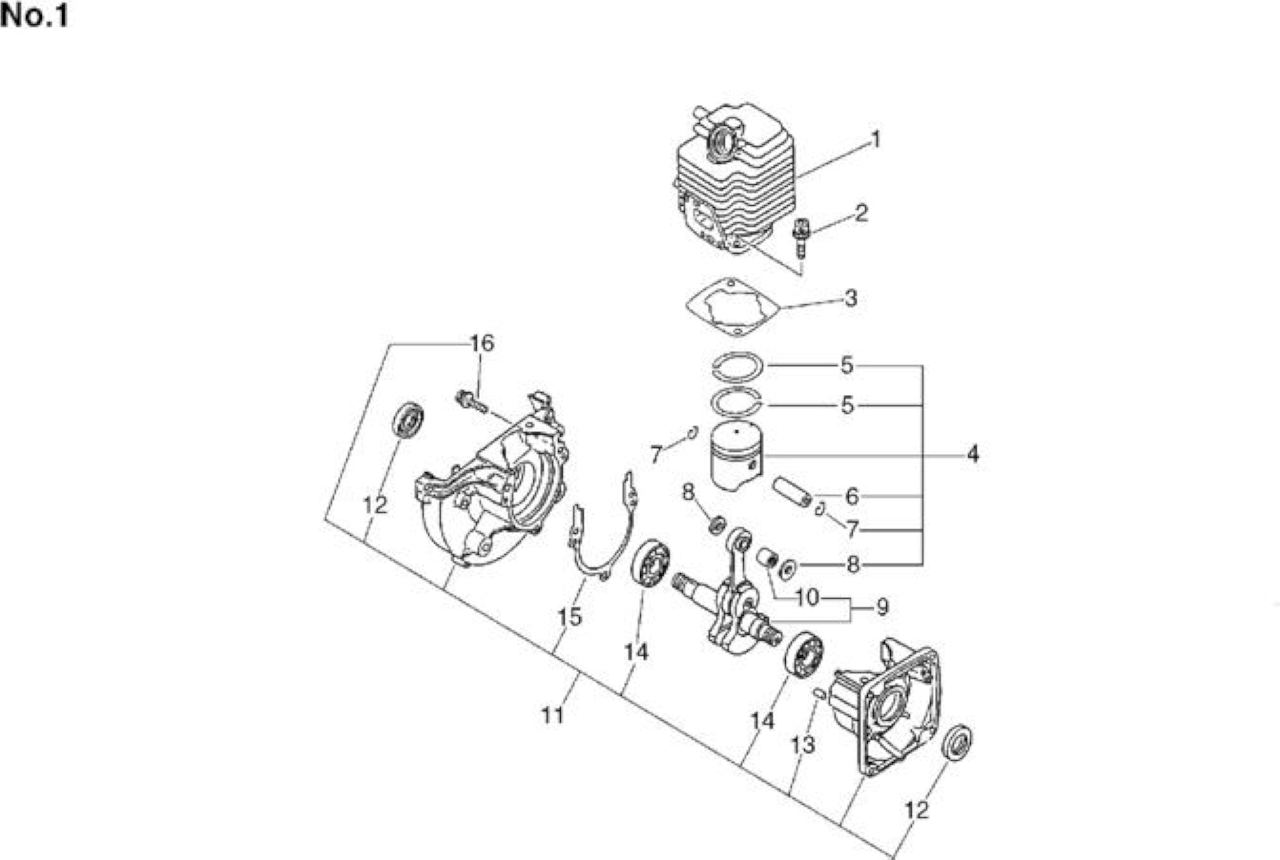

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10101106560

*VEDI ECR10101106561 *

1

SOST. DA ECR10101106562

1

ECR10101106561

*VEDI ECR10101106562 *

1

SOST. DA ECR10101106562

1

ECR10101106562

CILINDRO

1

MATR. 013006 E

1

ECRA130000020

*VEDI ECRA130000021 *

1

PRECEDENTI

SOST. DA ECRA130000021

1

ECRA130000021

*VEDI ECRA130002300 *

1

MATR. 013007 E

2

ECR90016205022

BULLONE BRUGOLA 5X22

2

SUCCESSIVE/PB2105

3

ECR10101044332

GUARNIZIONE CILINDRO

1



4

ECR10000048730

*VEDI ECR10000048731 *

1

SOST. DA ECR10000011520

4

ECR10000048731

*VEDI ECR10000048732 *

1

SOST. DA ECR10000011520

4

ECR10000011520

*VEDI ECR10000048731 *

1

MATR. 013006 E

4

ECRP021000410

*VEDI ECRP021001101 *

1

SOST. DA ECRP021001102

4

ECRP021000411

*VEDI ECRP021001101 *

1

SOST. DA ECRP021001102

4

ECRP021001101

*VEDI ECRP021001102 *

1

SOST. DA ECRP021001102

4

ECRP021001102

KIT PISTONE                                   *VEDI NOTE*

1

MATR. 013007 E SUCCESSIVE/PB2105

5

ECR10001105330

FASCIA ELASTICA

*T.I.04-247

2

MATR. 013006 E PRECEDENTI

5

ECRA101000000

FASCE ELASTICHE

2

MATR. 013007 E

6

ECR10001311520

SPINOTTO PISTONE

1



7

ECR10001504630

FERMO SPINOTTO

2



8

ECR10001411520

DISTANZIALE SPINOTTO

2



9

ECR10010054130

*VEDI ECR10010044732 *

1

SOST. DA ECR10010044732

9

ECR10010044732

*VEDI ECR10010044733 *

1

MATR. 023671 E

9

ECRA011000150

ALBERO MOTORE

1

PRECEDENTI MATR. 023672 E

10

ECR10001251230

*VEDI ECRV553000030 *

1



11

ECR10020452130

*VEDI ECR10020452131 *

1

SOST. DA ECR10020452132

11

ECR10020452131

*VEDI ECR10020452132 *

1

SOST. DA ECR10020452132

11

ECR10020452132

*VEDI ECR10020452133 *

1



12

ECR10021242030

*VEDI ECR10021242031 *

2

SOST. DA ECR10021242031

12

ECR10021242031

PARAOLIO

2



13

ECR10021503930

*VEDI ECR90033040080 *

2



14

ECR90081036201

*VEDI ECR9403536201 *

2

SOST. DA ECR9403536201

14

ECR9403536201

CUSCINETTO BB6201/C3

2



15

ECR10024242030

GUARNIZIONE CARTER MOTORE

1



16

ECR90016205028

BULLONE BRUGOLA 5X28

3

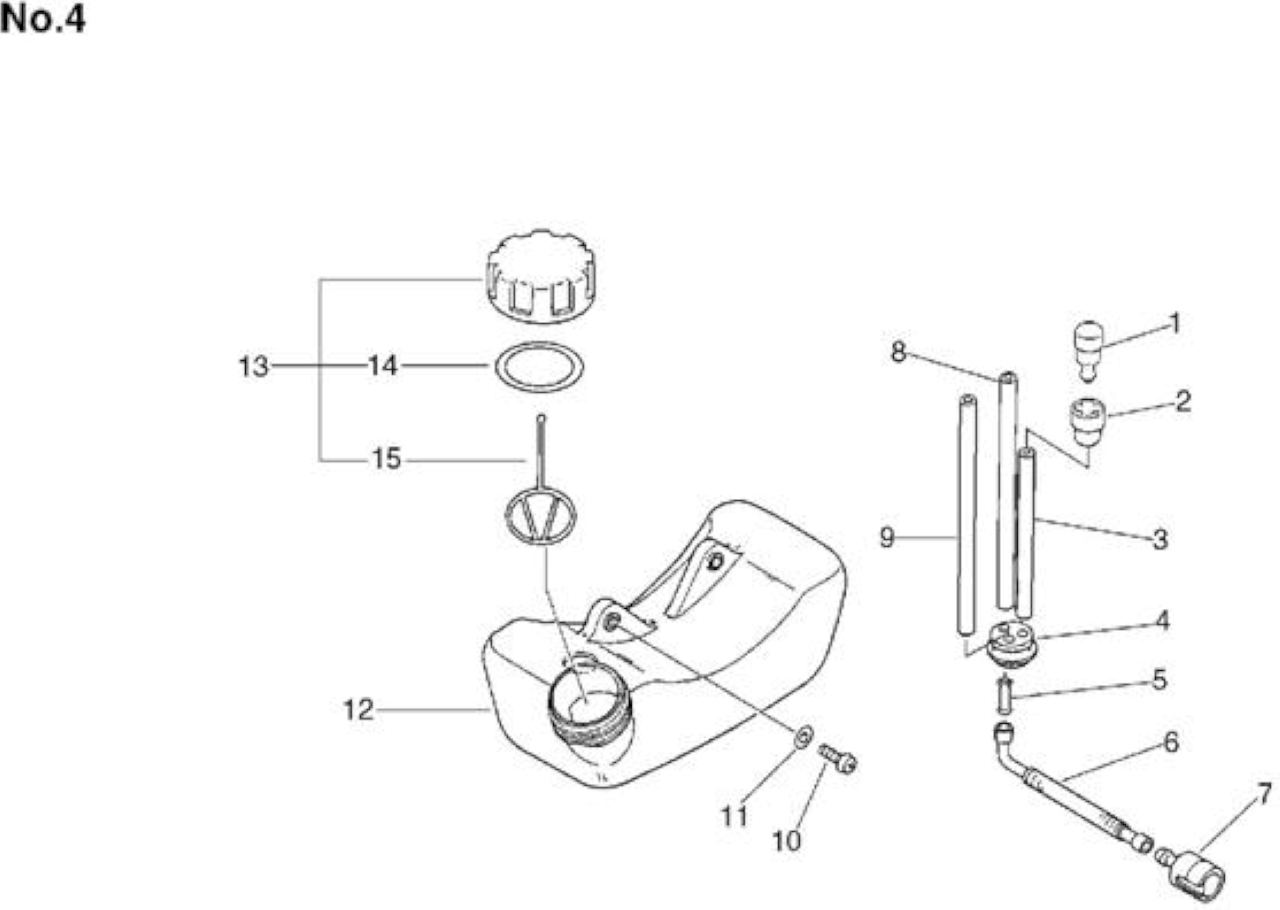

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR13130056430

*VEDI ECR13130056431 *

1

SOST. DA ECRA356000030

1

ECRA356000030

*VEDI ECRA356000031 *

1



2

ECR13132840630

VALVOLA ASPIRAZIONE

1



3

ECR13131239130

*VEDI ECR13131244330 *

1

SOST. DA ECRV471001200

3

ECRV471001200

*VEDI ECRV471001201 *

1



4

ECR13211546730

GOMMINO CARBURANTE

1

SOST. DA ECRV137000030

4

ECRV137000030

*VEDI ECR13211546730 *

1



5

ECR13201103360

RACCORDO TUBO MISCELA

1



6

ECR13201212360

*VEDI ECR13201212361 *

1



7

ECR13120507320

*VEDI ECR13120507321 *

1



8

ECR43721011131

*VEDI ECRV471001210 *

1

SOST. DA ECRV471001210

8

ECRV471001210

*VEDI ECRV471001211 *

1



9

ECR13201056330

TUBO MISCELA

1



10

ECR90023805016

VITE SR 5X16

2



11

ECR90060300005

RONDELLA PIANA M5

2



12

ECR13100520560

*VEDI ECR13100520561 *

1

SOST. DA ECR13100520561

12

ECR13100520561

*VEDI ECRA350000640 *

1



13

ECR13100455530

*VEDI ECRP100006640 *

1



14

ECR13101655830

*VEDI ECRV107000190 *

1



15

ECR13105156030

MISCELATORE

1

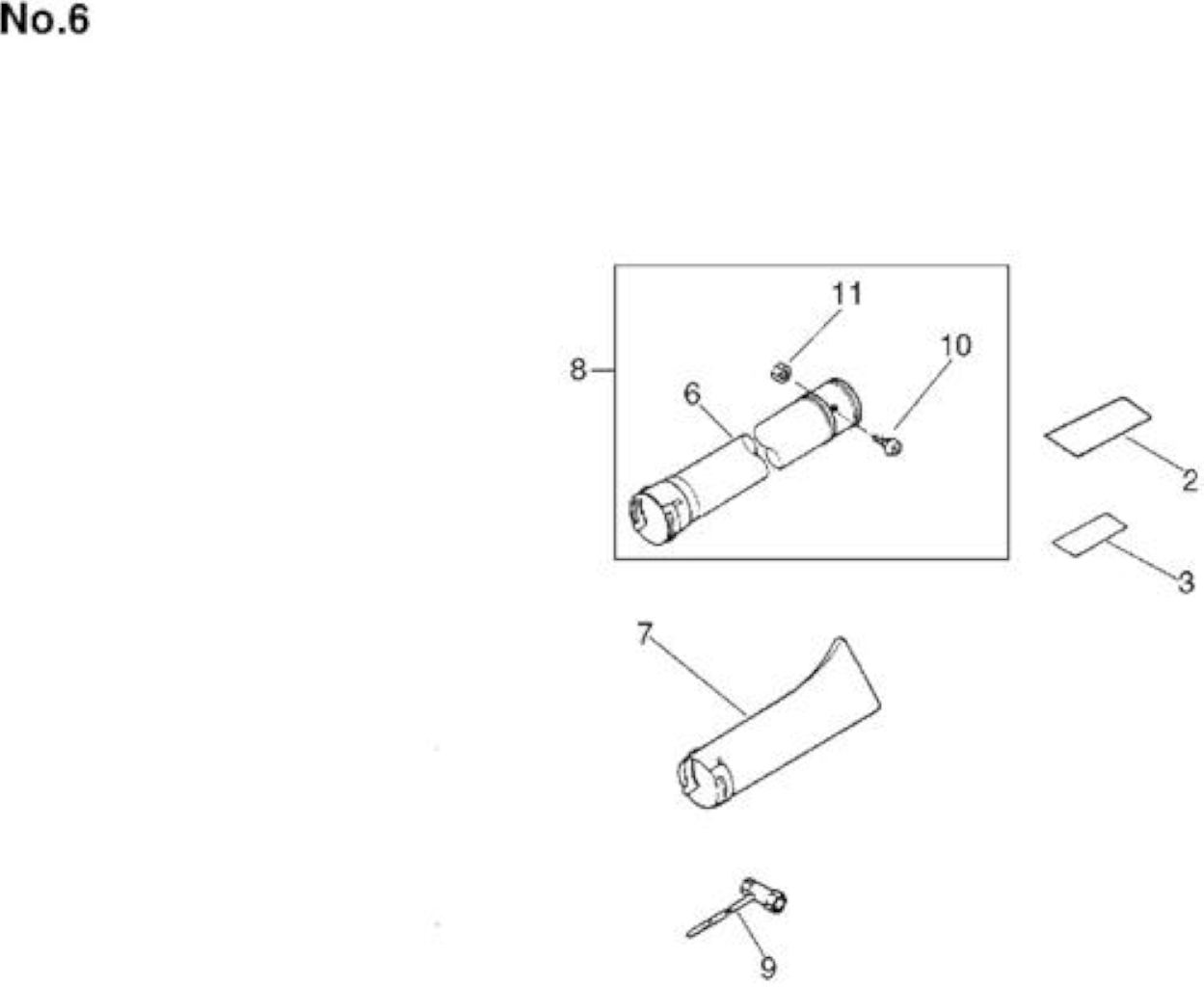

Rif.

Articolo

Descrizione

Q.tà

Nota

2

ECR89016009460

*VEDI ECR89016009461 *

1

SOST. DA ECR89016009461

2

ECR89016009461

LABEL, CAUTION

1



3

ECR89016006360

*VEDI ECR89016006361 *

1

SOST. DA ECR89016006361

3

ECR89016006361

*VEDI ECRX505002310 *

1



6

ECR21001505060

TUBO

1

SOST. DA ECR21000720660

8

ECR21000720660

DARE ECR21001505060 TUBO

1



10

ECR90023805010

VITE SR 5X10

1



11

ECR90050000005

DADO N05

1



7

ECR21001420560

*VEDI ECR21001420660 *

1

SOST. DA ECR21001420660

7

ECR21001420660

*VEDI ECR21001420661 *

1







Rif.        Articolo                  Descrizione                                  Q.tà Nota





1           ECR90025305020 VITE SR 5X20

Q'TY:7

ECR10401220561


1           ECR90025305020   VITE SR 5X20                               5       SOST. DA ECR90025305020

7       PUÒ ESSERE USATO SU



Text Box: 2 ECR10401220560 *VEDI ECR10401220561 * 1 SOST. DA ECR10401220561

3           ECR17801020560 GRILLETTO ACCELERATORE       1

2           ECR10401220561   CARTER COPRIMOTORE             1

5           ECR90051600005 DADO FLANGIATO M5                 1

4           ECR90050200005   DADO 3N05                                 1

7           ECR16340020560                                                        1       SOST. DA ECR16340120561

6           ECR90060300005   RONDELLA PIANA M5                1

7           ECR16340120561 *VEDI ECRP021017130 *             1

7           ECR16340120560   *VEDI ECR16340120561 *          1       SOST. DA ECR16340120561

9           ECR90023805025 VITE SR 5X25                                 1

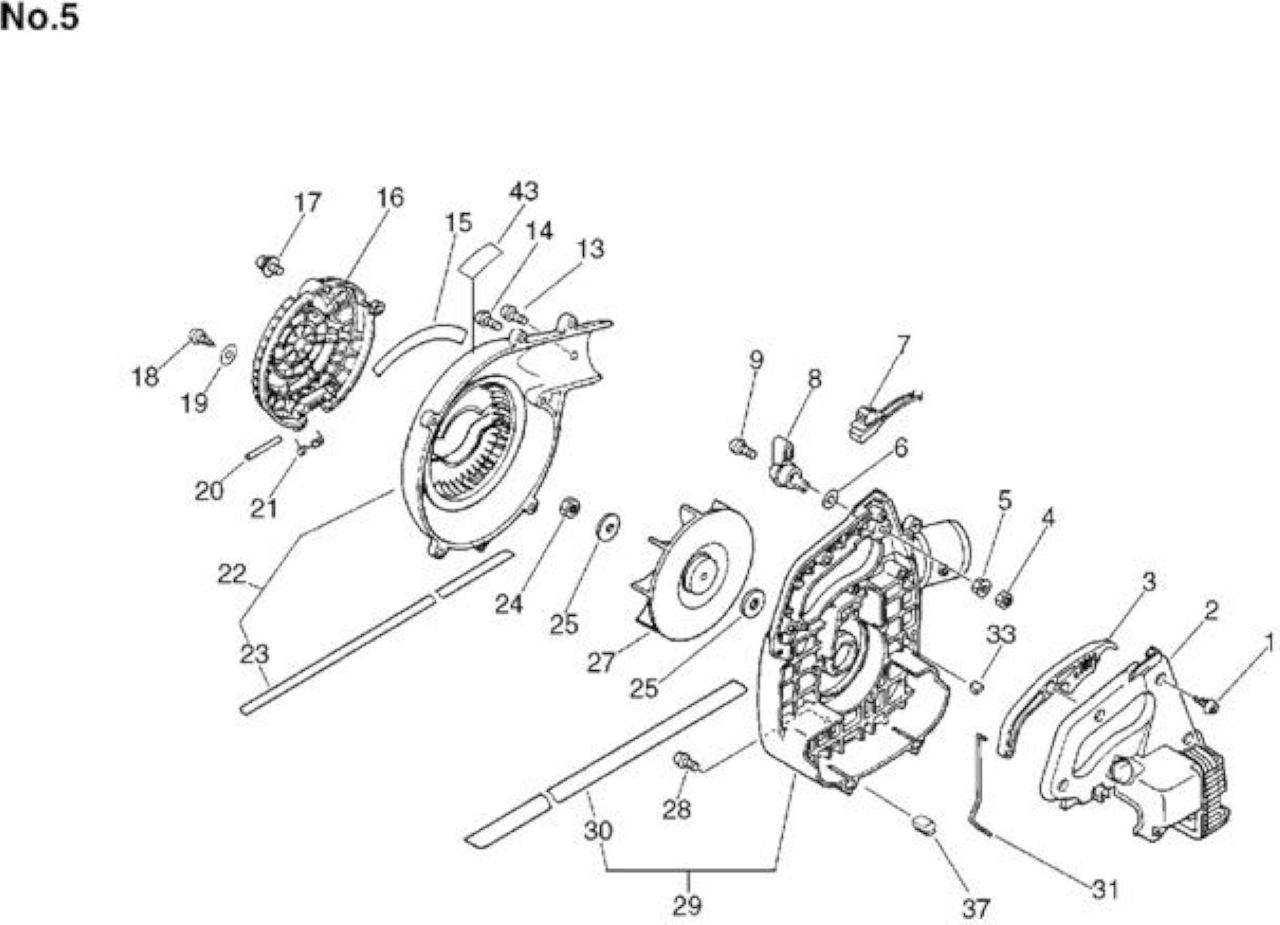

8           ECR17805420560   FERMO ACCELERATORE             1

14         ECR90025305020 VITE SR 5X20                                 6

13         ECR90025605010   SCREW, TAPPING                        1

16         ECR20012420660 *VEDI ECR20012420661 *            1

15         ECR89011220560   LABEL, MODEL                            1

17         ECR90023805016   VITE SR 5X16                               1       SOST. DA ECRV203000060

16         ECR20012420661   GRIGLIA                                      1

17         ECRV203000060    BOLT,5                                         1

17         ECR90023805022   VITE SR 5X22                               1       SOST. DA ECRV203000060

19         ECR90060300005 RONDELLA PIANA M5                  1

18         ECR90025305014   VITE SR 5X14                               1

21         ECR20015205060 MOLLA COPERCHIO                     1

20         ECR20015005060   ALBERINO COPERCHIO              1

22         ECR20010920661   *VEDI ECR20010920662 *          1       SOST. DA ECR20011120664

22         ECR20010920660   *VEDI ECR20010920661 *          1       SOST. DA ECR20011120664

22         ECR20010920663   *VEDI ECR20011120663 *          1       SOST. DA ECR20011120664

22         ECR20010920662   *VEDI ECR20011120663 *          1       SOST. DA ECR20011120664

22         ECR20011120664 CARTER VENTOLA SX                   1

22         ECR20011120663   *VEDI ECR20011120664 *          1       SOST. DA ECR20011120664

23         ECR22012020561  FETTUCCIA ADESIVA                  1       NON PUÒ ESSERE USATO

23         ECR22012020560   *VEDI ECR22012020561 *          1       SOST. DA ECR22012020561

25         ECR10013205660 RONDELLA VOLANO 8                 2

24         ECR90050000008 DADO N08

1       SU ECR20011120663

27         ECR20001006363 VENTOLA                                       1

27         ECR20001006362   *VEDI ECR20001006363 *          1       SOST. DA ECR20001006363

28

29         ECR20010820661   *VEDI ECRP021003700 *           1       SOST. DA ECRP021003703

ECR90016204022 BULLONE BRUGOLA 4X22           4

29         ECRP021003700    *VEDI ECRP021003702 *           1       SOST. DA ECRP021003703

29         ECR20010820662   *VEDI ECRP021003702 *           1       SOST. DA ECRP021003703

29         ECRP021003702    *VEDI ECRP021003703 *           1       SOST. DA ECRP021003703

29         ECRP021003701    *VEDI ECRP021003702 *           1       SOST. DA ECRP021003703

29

30         ECR22012020660  FETTUCCIA ADESIVA                  1       SOST. DA ECR22012020661

ECRP021003703    CARTER VENTOLA DX                 1

30          ECR22012020661   CUSHION                                    1       NON PUÒ ESSERE USATO

SU ECRP021003702



Rif.

Articolo

Descrizione

Q.tà

Nota

33

ECR10153828230

TAPPO CARTER

1



31

ECR17801120560

*VEDI ECR17801120561 *

1

SOST. DA ECR17801120561

31

ECR17801120561

ALBERINO ACCELERATORE

1



37

ECR35133520560

AMMORTIZZATORE

2



43

ECRX505001010

LABEL,CAUTION

1























































































ECRA052000061


SUCCESSIVE/PB2105


PRECEDENTI

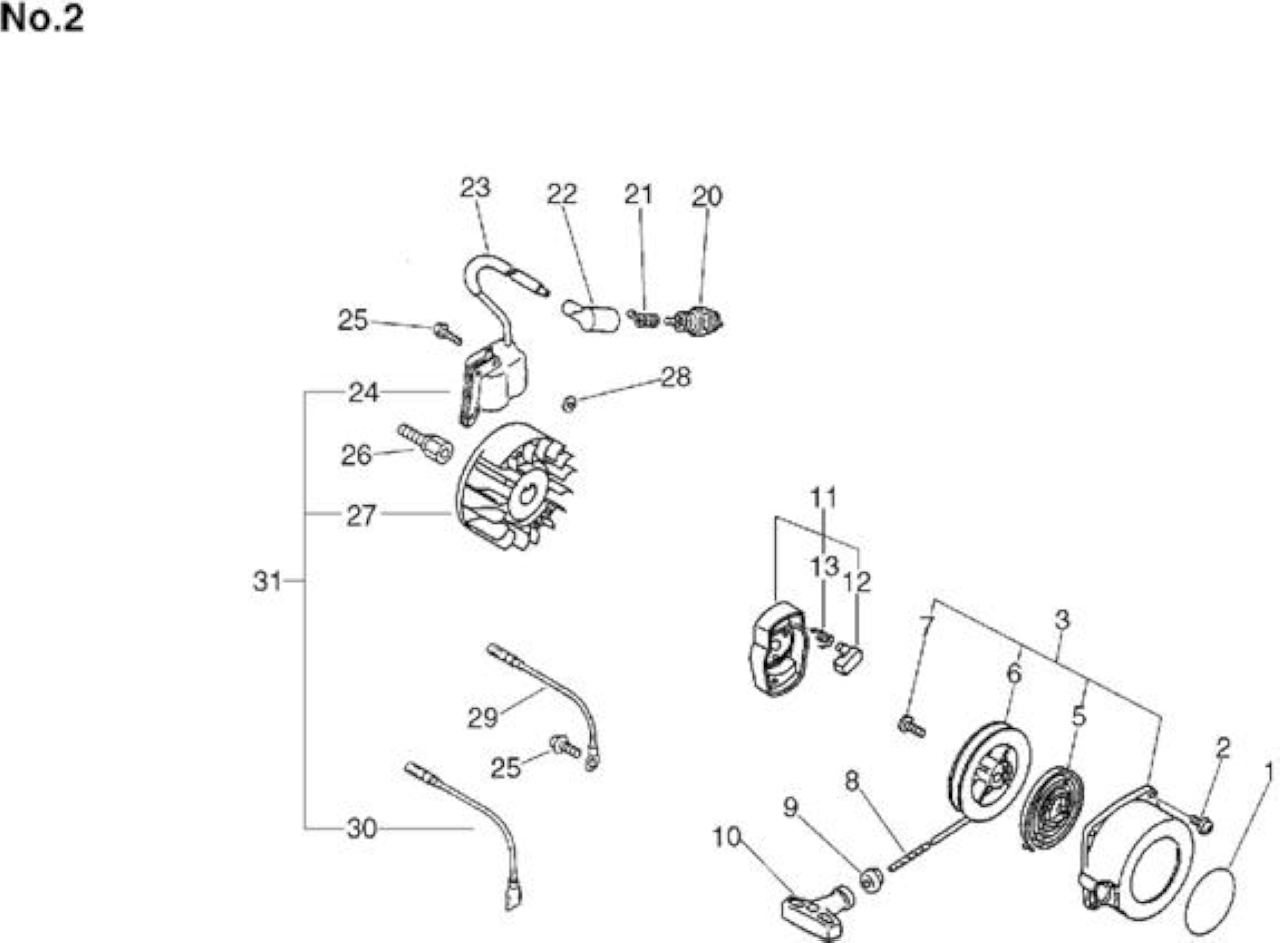

Rif.

Articolo

Descrizione                                  Q.tà

Nota

1

ECR89011849130

ETICHETTA                                   1



2

ECR90016304016

BULLONE HSH                             4



2

ECR90016204016

BULLONE BRUGOLA 4X16          4

SOST. DA ECR90016304016

3

ECR17720042033

AVVIAMENTO COMPLETO           1



5

ECR17722042030

* VEDI ECRP022019680 *           1



6

ECR17721544430

AVVOLGIFUNE                            1



7

ECR17723644330

VITE                                              1



9

ECR17722742030

*VEDI ECRP022045770 *           1



10

ECR17722806530

IMPUGNATURA AVVIAMENTO    1



11

ECRA052000061

GANCI AVV.TO COMPLETI          1

*T.I.01-066



11

ECRA052000060

*VEDI ECRA052000061 *           1

SOST. DA ECRA052000061

11

ECR17720244330

*VEDI ECR17720212220 *          1

SOST. DA ECRA052000061

12

ECR17721844330

GANCIO AVVIAMENTO               1



13

ECR17723412220

MOLLA DI RITORNO                   1

UTULIZZATOM SOLO SU

13

ECR17723442030

*VEDI ECR17723412220 *          1



21

ECR15901103432

MOLLA CAPPUCCIO CANDELA   1



22

ECR15901203433

CAPPUCCIO CANDELA                1



23

ECR15661105060

PROTEZIONE CAVO BOBINA      1



24

ECRA411000020

*VEDI ECRA411000021 *           1

*T.I.99-711

MATR. 015068 E SUCCESSIVE/PB2105

24

ECR15862606361

MODULO ACCENSIONE              1

*T.I.99-711

MATR. 015067 E PRECEDENTI

25

ECR90016204022

BULLONE BRUGOLA 4X22          2



26

ECR20001105661

RACCORDO VENTOLA                 1



27

ECRA409000000

VOLANO                   *T.I.99-711 1

SOST. DA ECRA409000100

27

ECRA409000100

VOLANO                                       1

MATR. 015068 E

27

ECR15880020560

VOLANO                   *T.I.99-711 1

MATR. 015067 E PRECEDENTI

28

ECR10153154330

SPESSORE                                    2

MATR. 015067 E

29

ECR16202120560

LEAD                                            1



30

ECRV485000040

CAVO MASSA                               1

*T.I.99-711

MATR. 015068 E SUCCESSIVE/PB2105

30

ECR16201020560

LEAD, GROUND                           1

MATR. 015067 E



31         ECRP021001180    *VEDI ECRP021001181 *

1       PRECEDENTI
