Motore, Carter motore, carter campana frizione, campana frizione Avviamento, Volano, Modulo accensione, Frizione

Carburatore, Filtro aria, Marmitta Serbatoio miscela

Attacco potatore

Informazioni tecniche
CILINDRATA	25,4
POTENZA	0,9 (1,2)
SERBATOIO MIX	500
SERBATOIO OLIO	225
LUNGHEZZA TOT. ASTA	2760 - 3900
PESO	7,7
LUNGHEZZA BARRA	30 (12)
PASSO CATENA	3/8
CANALE	1,3 (0,050)
MAGLIE	44

Asta tubolare, Cavo acceleratore Asta tubolare

Carburatore

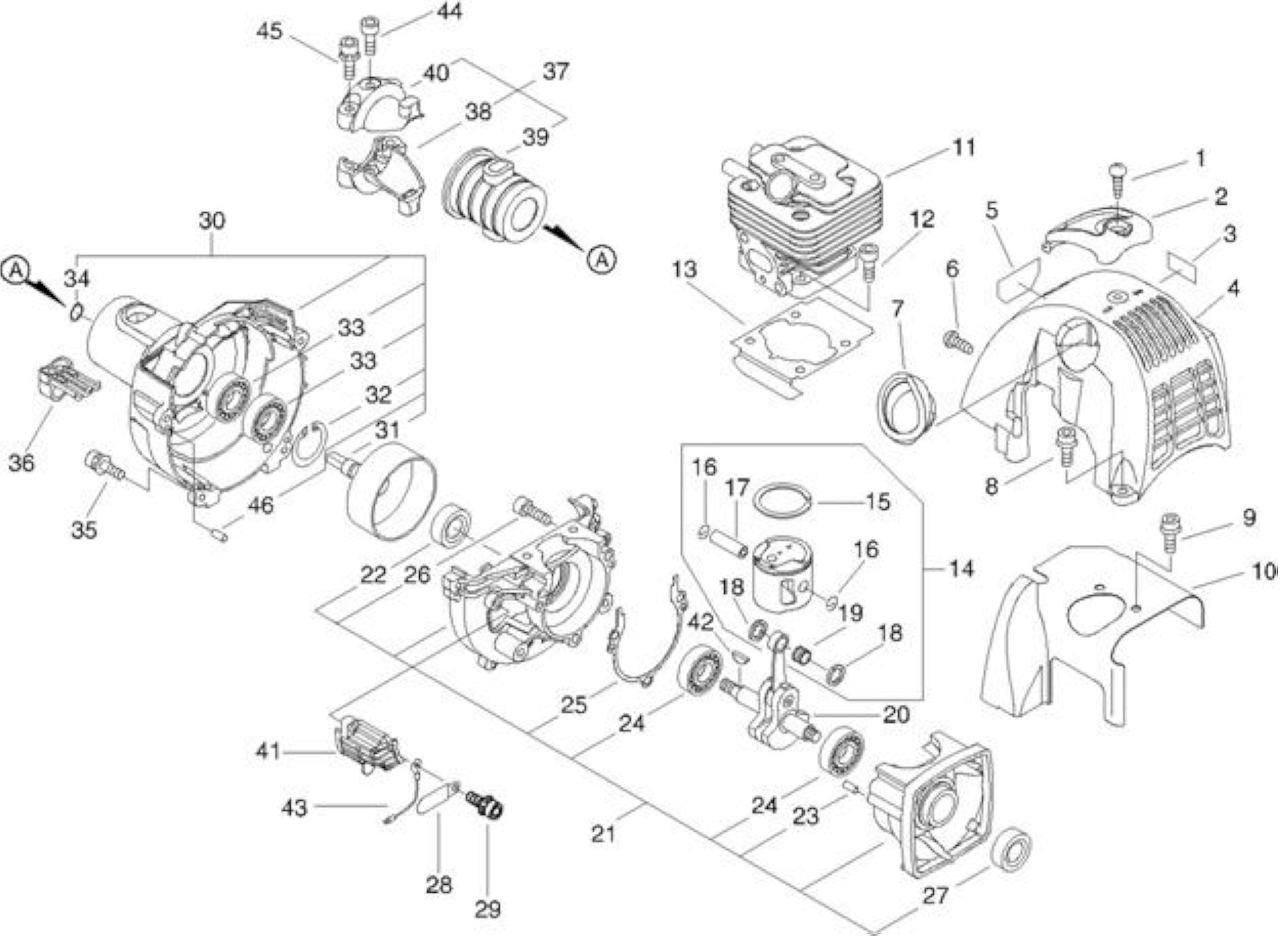

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR90025605016	SCREW, TAPPING	1
2	ECRA162000100	PROTEZIONE COPRICILINDRO	1
3	ECRX505002310	ETICHETTA	1
4	ECRA160002900	COPERCHIO CILINDRO	1
5	ECRX504007810		1
6	ECR9114005012	BOLT	1
7	ECRA162000080	PROTEZIONE SUPERIORE	1
8	ECR90010605014	BULLONE BRUGOLA 5X14	1
9	ECR90010605008	BOLT, H.S. 5* 8	2
10	ECRA160000691	CARTER CILINDRO	1
11	ECRA130000761	CILINDRO X SRM265L/HCA265ES/PPT226S	1
12	ECR90016205025	BULLONE BRUGOLA 5X25	4
13	ECRV100000210	GUARNIZIONE CILINDRO	1
14	ECRP021009771	KIT PISTONE X SRM265/HCA265ES	1
15	ECRA101000170	FASCIA ELASTICA	1
16	ECR10001503931	FERMO SPINOTTO	2
17	ECR10001335430	SPINOTTO PISTONE	1
18	ECR10001453630	DISTANZIALE SPINOTTO	2
19	ECR10001216131	CUSCINETTO DI BIELLA	1
20	ECRA011000434	ALBERO MOTORE	1
21	ECRP021010801	CARTER MOTORE	1
22	ECR10021242031	PARAOLIO	1
23	ECR90033040080	COPPIGLIA 4X08	2
24	ECR9403536201	CUSCINETTO BB6201/C3	2
25	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
26	ECR90016205028	BULLONE BRUGOLA 5X28	3
27	ECRV505000050	PARAOLIO	1
28	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
29	ECR90016205016	BULLONE BRUGOLA 5X16	1
30	ECRP021044710	*VEDI ECRP021050680 *	1
31	ECRA556001320	CAMPANA FRIZIONE *T.I.11-479	1
32	ECR90070200028	FERMO CR28	1
33	ECR9405106001	CUSCINETTO A SFERE BB6001	2
34	ECR90070100012	FERMO CS12	1
46	ECRV622000020	SPINOTTO	2
35	ECR90016304016	BULLONE HSH	4
36	ECRV491000180	CLIP	1
37	ECRP021009380	RACCORDO FISSAGGIO COMPL.	1
38	ECRA575000132	SUPPORTO INFERIORE	1
39	ECRV420001081	AMMORTIZZATORE *T.I.15-572	1
40	ECRA575000122	SUPPORTO SUPERIORE	1

Rif.	Articolo	Descrizione	Q.tà Nota
41	ECRA127000160	PARAPOLVERE	1
42	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
43	ECR15663543130	FILO DI MASSA	1
44	ECR90010505012	BULLONE BRUGOLA 5X12	1
45	ECR90016205025	BULLONE BRUGOLA 5X25	2

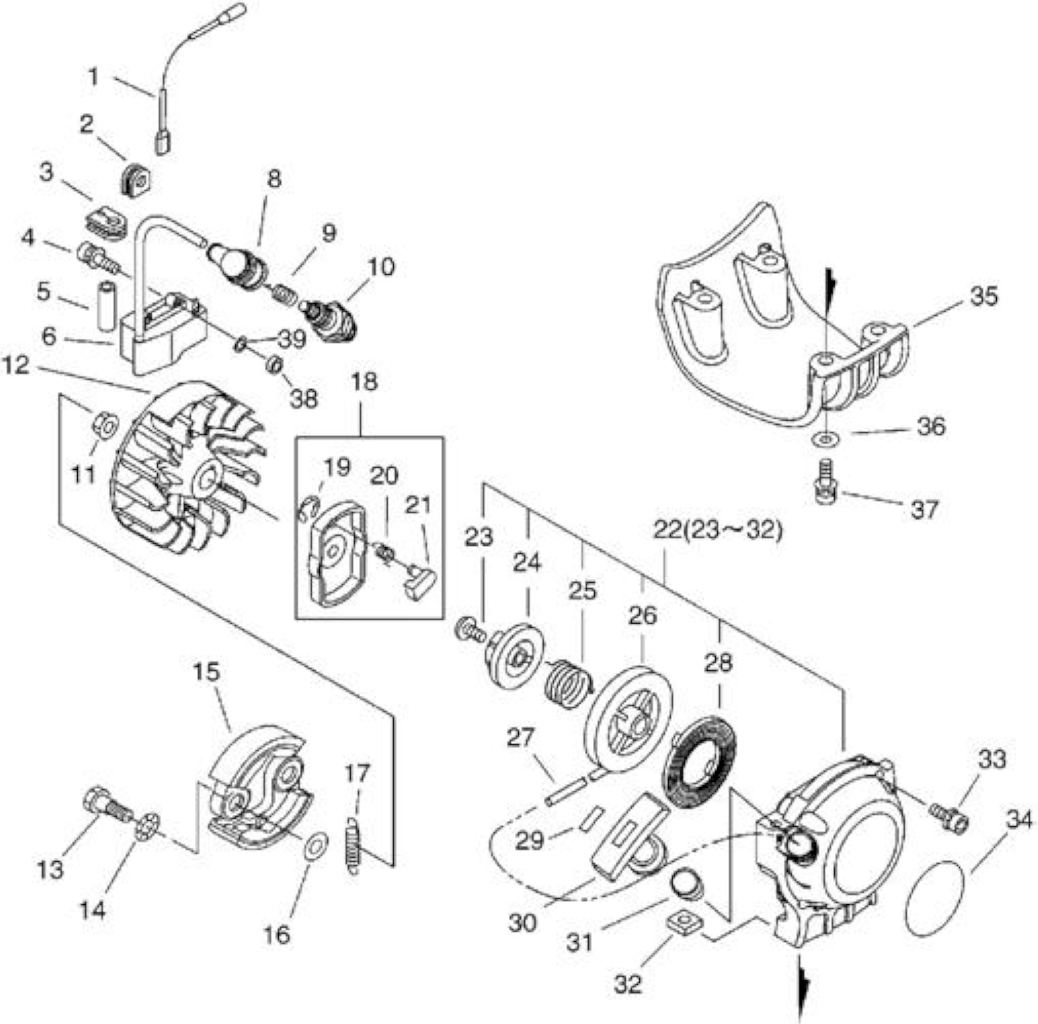

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR16201004561	CAVO MASSA	1
2	ECR15611004920	GUIDA IN GOMMA	1
3	ECRV135000030	GUIDA IN GOMMA	1
4	ECRV202000130	BOLT,4	2
5	ECRV475003380	TUBETTO	1
6	ECRA411000251	* VEDI ECRA411000252 *	1
8	ECRA427000013	CAPPUCCIO CANDELA	1
9	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
10	ECRA425000000	SPARKPLUG	1
11	ECR90051500008	DADO N8	1
12	ECRA409001222	VOLANO	1
13	ECR17504656030	BULLONE FRIZIONE	2
14	ECR17504956030	RONDELLA FRIZIONE	2
15	ECRA553000010	*VEDI ECRA553000200 *	2
16	ECR17504805530	RONDELLA FRIZIONE	2
17	ECRV451000400	MOLLA FRIZIONE	1
18	ECRA052000180	GANCI AVV.TO COMPLETI	1
19	ECRP022002100	*VEDI SKRP022002100 *	2
20	ECRP022006510	*VEDI ECR17723412220 *	2
21	ECRP022006850	GANCIO AVVIAMENTO	2
22	ECRA051000941	AVVIAMENTO COMPLETO X SRM265ES/HCA	1
23	ECR17723661830	*VEDI ECRV253000310 *	1
24	ECRP022028000	INNESTO AVVIAMENTO *T.I.12-511	1
25	ECRP022008270	MOLLA DI RITORNO	1
26	ECRP022027980	PULEGGIA AVVIAMENTO *T.I.12-511	1
27	ECRP022008260	ROPE	1
28	ECR17722042030	* VEDI ECRP022019680 *	1
29	ECR17724611120	*VEDI ECRP022037670 *	1
30	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
31	ECR17722742030	*VEDI ECRP022045770 *	1
32	ECRP022022010	DADO	4
33	ECR90016304016	BULLONE HSH	4
34	ECRX504006400		1
35	ECRA175000030	SUPPORTO	1
36	ECR90060300005	RONDELLA PIANA M5	4
37	ECR90016205025	BULLONE BRUGOLA 5X25	4
38	ECRV322000031	WASHER,CIRCULAR 4	2
39	ECR90060300004	RONDELLA PIANA M4	2

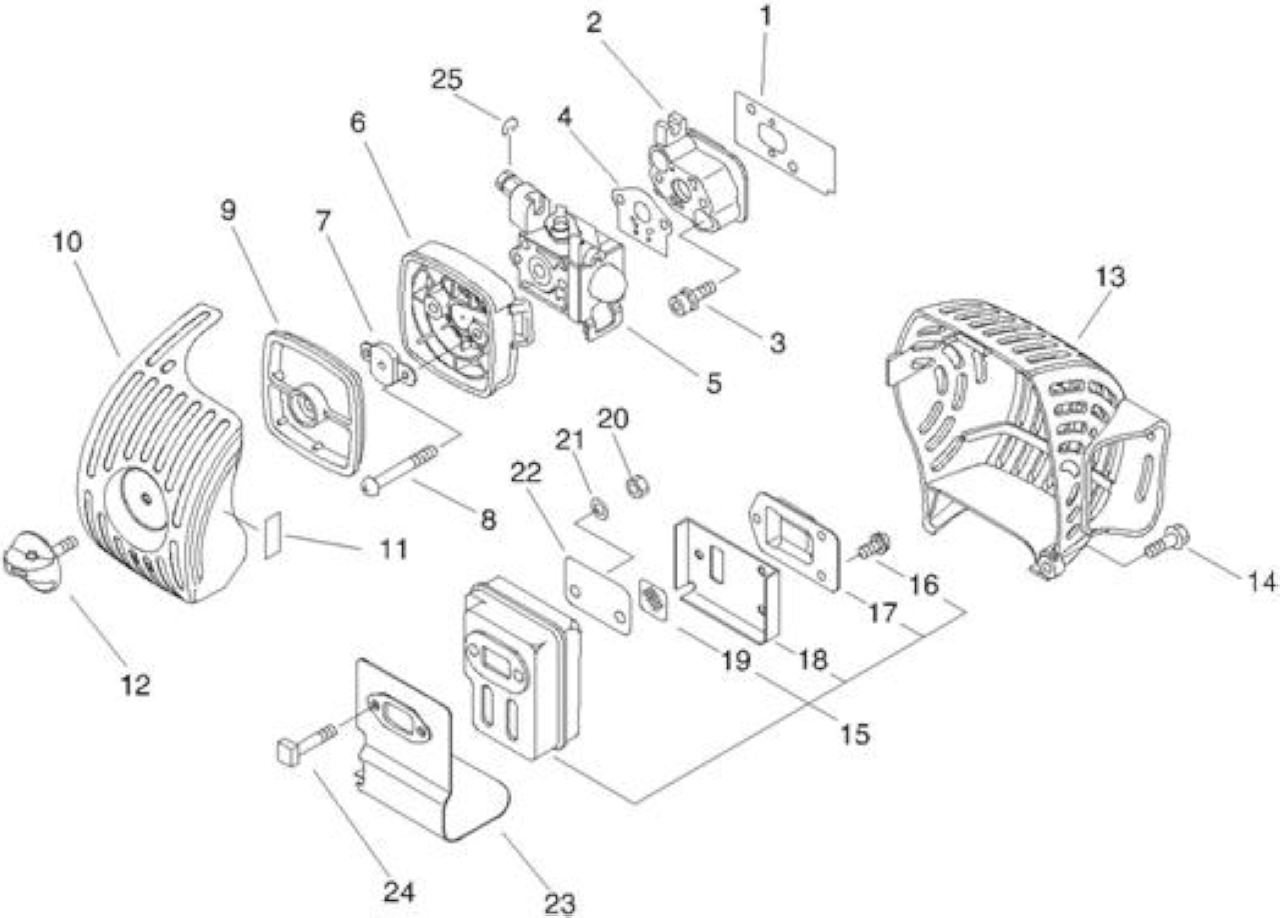

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV103000210	GUARNIZIONE ISOLATORE	1
2	ECRA200000200	ISOLATORE	1
3	ECR90016205025	BULLONE BRUGOLA 5X25	2
4	ECRV103000270	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA021001531	*VEDI ECRA021001532 * *T.I.09-395	1
6	ECRP021038590	CORPO FILTRO ARIA	1
7	ECR12901152730	PIASTRINA	1
8	ECR90024205065	SCREW 5*65	2
9	ECRA226001410	FILTRO ARIA	1
10	ECRA232000330	COPERCHIO FILTRO ARIA	1
11	ECR89033252730	ETICHETTA	1
12	ECRV299000520	POMELLO	1
13	ECRA320000341	COPRI MARMITTA	1
14	ECR90010605014	BULLONE BRUGOLA 5X14	1
15	ECRP021011580	MARMITTA COMPLETA	1
16	ECR9136704010	SCREW	3
17	ECRA313000830	GUIDA SCARICO	1
18	ECRV104000790	GUARNIZIONE SCARICO	1
19	ECR14586240630	RETINA MARMITTA	1
20	ECR90050000005	DADO N05	2
21	ECR9228005000	WASHER, NORD-LOCK	2
22	ECRV150001760	PIASTRA	1
23	ECRV104000780	GUARNIZIONE SCARICO	1
24	ECRV203000120	PRIGIONIERO MARMITTA	2
25	ECR10001500120	FERMO SPINOTTO	1

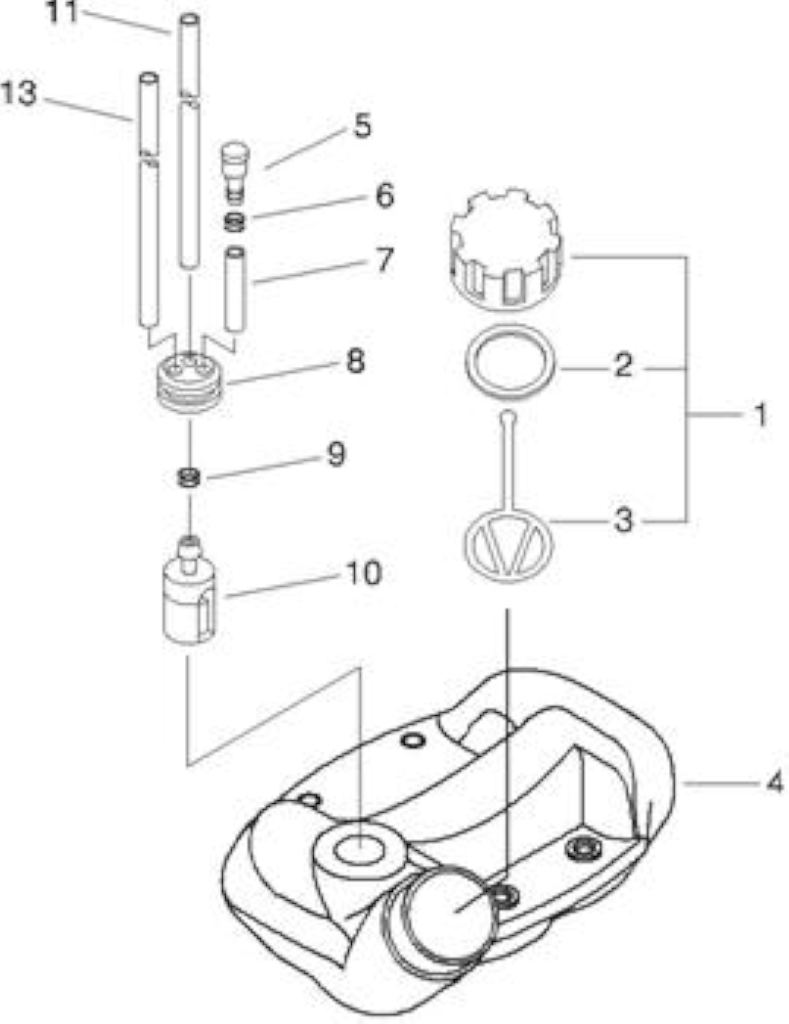

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP021014060	*VEDI ECRP021014061 *	1
2	ECR13101655830	*VEDI ECRV107000190 *	1
3	ECR13105156030	MISCELATORE	1
4	ECRP021013640	SERBATOIO MISCELA	1
5	ECRA356000031	VALVOLA SFIATO	1
6	ECRV490001230	CLIP	1
7	ECRV471001180	*VEDI ECRV471001181 *	1
8	ECR13211555930	*VEDI ECR13211555931 *	1
9	ECRV490001240	CLIP	1
10	ECRA369000001	FILTRO MISCELA	1
11	ECRV470000580	* VEDI ECRV470000581 *	1
13	ECR13201040830	TUBO MISCELA	1

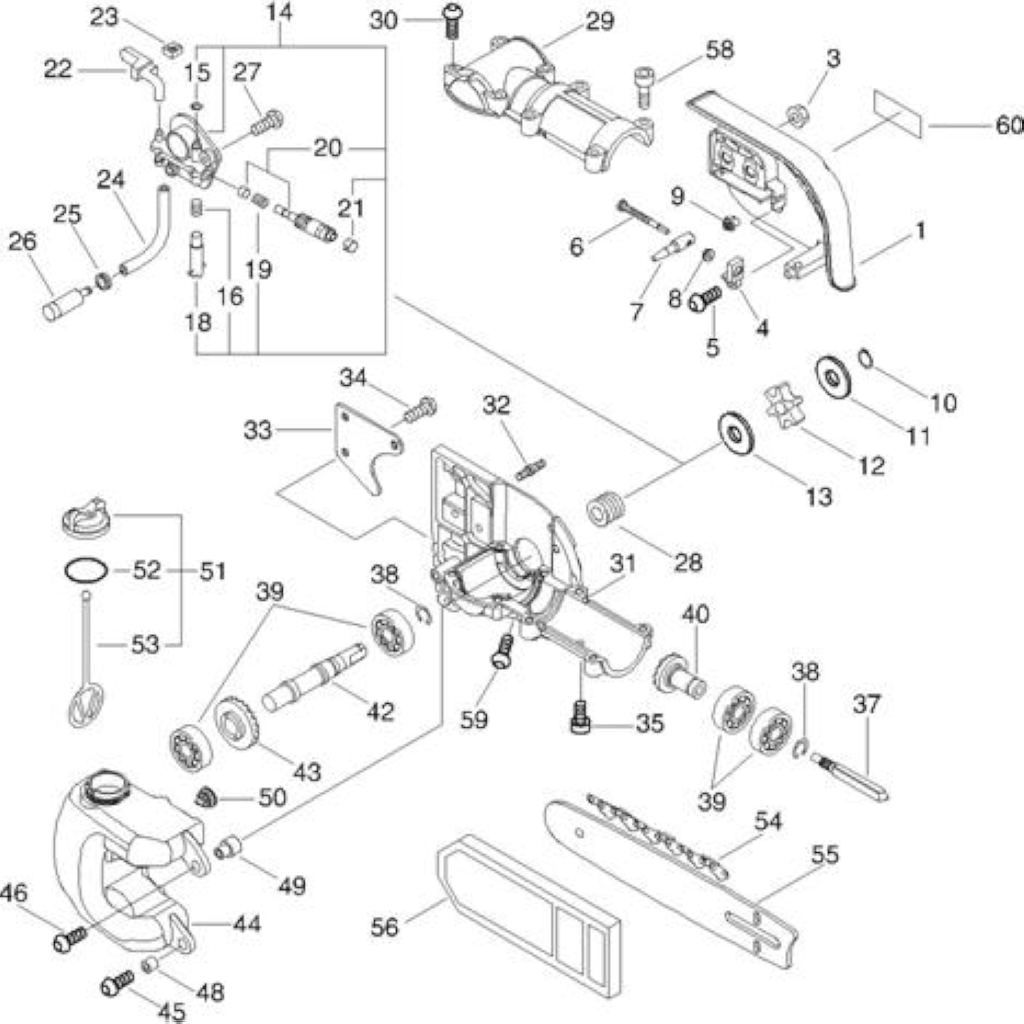

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC300000920	CARTER CATENA *C300000921	1
3	ECR43301903933	DADO CARTER SALVACATENA	2
4	ECRV355000140	COLLARINO 8	1
5	ECRV252000040	SCREW,4	1
6	ECRV203000041	VITE TENDICATENA 8 MM *T.I.06-316	1
7	ECRC309000030	NOTTOLINO TENDICATENA	1
8	ECRV651000310	INGRANAGGIO TENDICATENA	1
9	ECRV651000320	INGRANAGGIO TENDICATENA	1
10	ECRV583000090	ANELLO	1
11	ECRV307000160	RONDELLA CIRCOLARE 10	1
12	ECRC580000070	PIGNONE CATENA	1
13	ECR17501439131	RONDELLA *T.I.06-339	1
14	ECRC022000010	POMPA OLIO AUTOMATICA *T.I.06-328	1
15	ECR12532715130	FERMO	1
16	ECRP022010670	MOLLA	1
18	ECRP022010680	ALBERINO REGOLAZIONE	1
19	ECRP022010660	MOLLA	1
20	ECRP022010650	ALBERINO P.O.	1
21	ECRP022010640	CAP, OIL PUMP	1
22	ECRV470000180	*VEDI ECRV470000181 *	1
23	ECR43724439130	FILTRINO TUBETTO OLIO	1
24	ECR13011012330	*VEDI ECR13011012331 *	1
25	ECR13211501461	*VEDI ECR13211501462 *	1
26	ECR43620502832	FILTRO OLIO *T.I.14-549	1
27	ECRV253000200	SCREW,5	2
28	ECR43706338330	VITE SENZA FINE *T.I.06-328	1
29	ECRC531000030	COPERCHIO CARTER INGRANAGGI	1
30	ECRV253000240	SCREW,5	4
31	ECRC531000430	CARTER INGRANAGGI	1
32	ECRV224000040	PRIGIONIERO LAMA GUIDA	2
33	ECRC649000140	GANCIO	1
34	ECRV253000200	SCREW,5	3
35	ECR90010505010	BULLONE BRUGOLA 5X10	1
37	ECR61002522361	ALBERINO	1
38	ECR90070600012	FERMO WR12	2
39	ECR9405206001	*VEDI ECR9404206001 *	4
40	ECRV651000210	INGRANAGGIO COPPIA CONICA	1
42	ECRC534000430	ALBERINO INGRANGGIO	1
43	ECRV651000201	*VEDI ECRV651001190 *	1
44	ECRC200000081	SERBATOIO OLIO	1
45	ECRV253000230	VITE 5	2

Rif.	Articolo	Descrizione	Q.tà Nota
46	ECRV253000240	SCREW,5	1
48	ECR13104528230	COLLARINO	2
49	ECRV354000010	COLLARINO 6	1
50	ECR13131406320	VALVOLA SFIATO	1
51	ECRP021005601	TAPPO MIX COMPLETO -ROSSO-	1
52	ECR90072000018	ANELLO GOMMA P-18	1
53	ECRA365000050	MISCELATORE	1
54	ECRX222000110		1
55	ECRX122000330		1
56	ECRX490000290		1
58	ECR90010505025	BULLONE BRUGOLA 5X25	4
59	ECRV253000200	SCREW,5	1
60	ECRX504007820		1

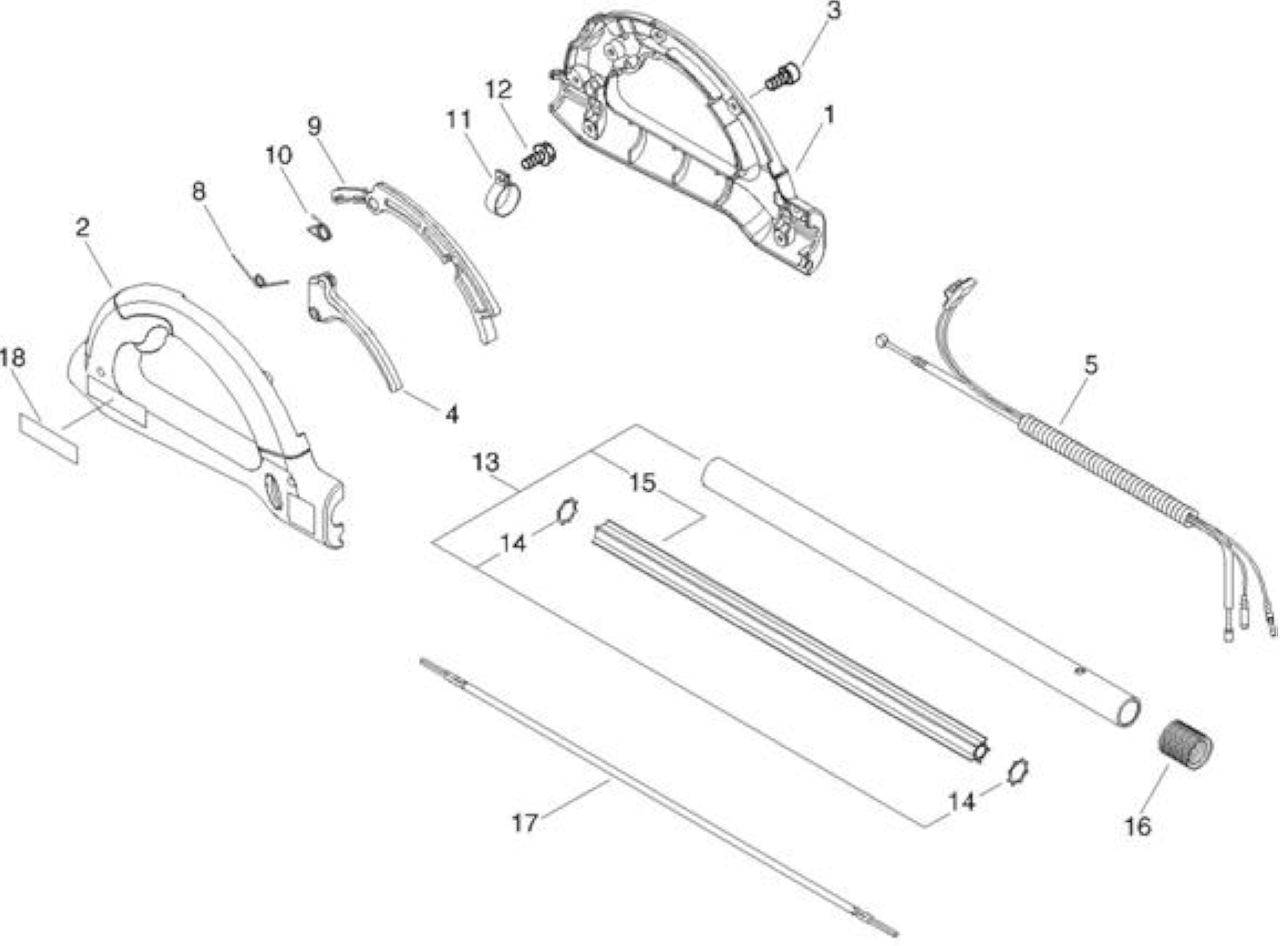

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC041000001	SEMI IMPUGNATURA POSTERIORE SX	1
2	ECRC041000011	SEMI IMPUGNATURA POSTERIORE DX	1
3	ECRV253000210	SCREW,5	7
4	ECRC450000820	LEVA ACCELERATORE	1
5	ECRP021044720	CAVO ACCELERATORE COMPL.	1
8	ECRV452000330	MOLLA FERMO ACCELERATORE	1
9	ECRC460000460	LEVA BLOCCA ACCELERATORE	1
10	ECRV452000340	MOLLA DI RITORNO	1
11	ECRV495003020		2
12	ECRV253000220	SCREW,5	2
13	ECRC050000770	TUBO TRASMISSIONE *T.I.15-572	1
14	ECRV583000110	RING	2
15	ECRC507000160	GUIDA FLESSIBILE	1
16	ECRV475004000	TUBETTO	1
17	ECRC506000100	ALBERO FLESSIBILE *T.I.11-479	1
18	ECRX504007830		2

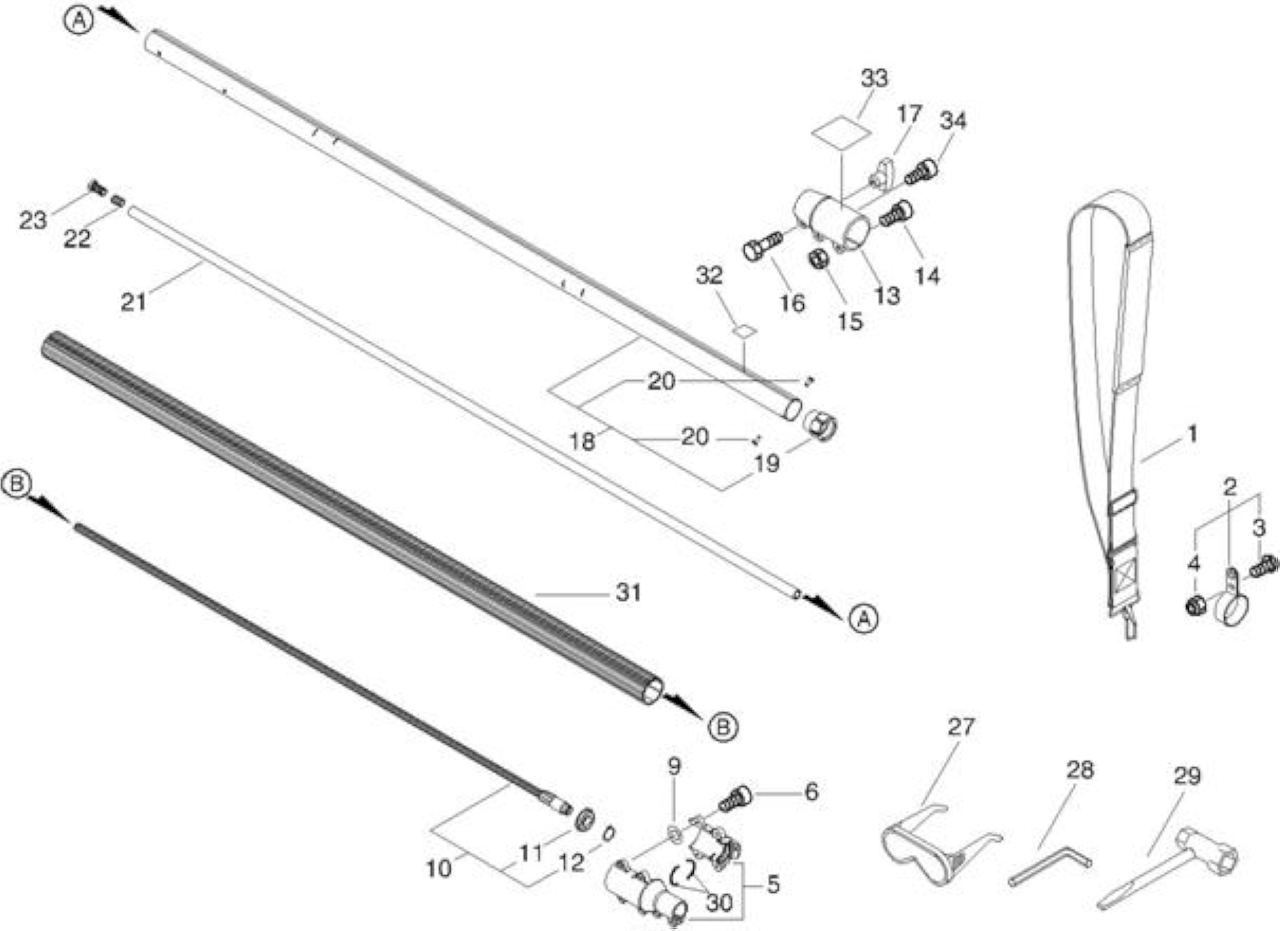

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR30100022060	CINGHIE	1
2	ECRP021043130		1
3	ECRV253000200	SCREW,5	1
4	ECRV263000080	NUT,5	1
5	ECRC510000165	*VEDI ECRP021044691 *	1
6	ECR90010505020	BULLONE BRUGOLA 5X20	6
9	ECRV303000071	RONDELLA CIRCOLARE 5	2
10	ECRC504000372	ASTA TRASMISSIONE	1
11	ECR9405736002	CUSCINETTO A SFERE	1
12	ECR10022922460	RING	1
13	ECRC510000280	RACCORDO TUBO	1
14	ECR90010505020	BULLONE BRUGOLA 5X20	2
15	ECR90050000005	DADO N05	2
16	ECR90010006025	BULLONE 6X25	1
17	ECRV299000321	* VEDI ECRV299000660 *	1
18	ECRC050000760	TUBO INT. SUP.PPT235/265ES/266S	1
19	ECRC503000080	SUPPORTO CUSCINETTO	1
20	ECR89001122360	RIVETTO	2
21	ECRC504000360	ASTA TRASMISSIONE SUPERIORE	1
22	ECRC509000090	RACCORDO	1
23	ECRC509000080	RACCORDO	1
30	ECRV420001810	AMMORTIZZATORE	2
31	ECRC500000790	TUBO EST.INF.PT266S	1
32	ECRX505002361	LABEL,CAUTION	1
33	ECRX505002371	* VEDI ECRX505002372 *	1
34	ECR90010505012	BULLONE BRUGOLA 5X12	1

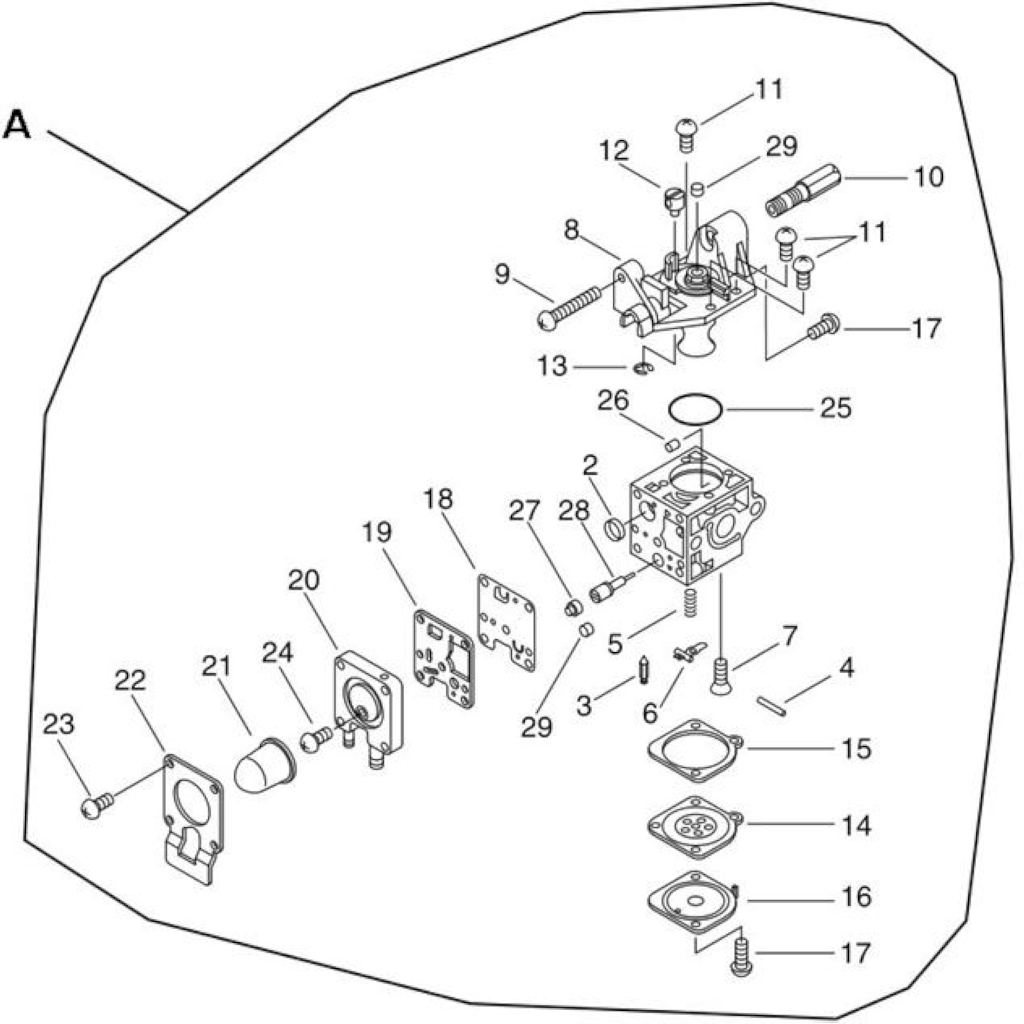

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001531	*VEDI ECRA021001532 * *T.I.09-395	1
2	ECRP005000010	ANELLO	1
3	ECR12533708260	SPILLO CARBURATORE	1
4	ECR12533813930	SPINOTTO BILANCIERE	1
5	ECR12532207260	MOLLA BILANCIERE	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533942030	VITE BILANCIERE	1
8	ECRP005001980	COPERCHIO CARBURATORE	1
9	ECRP005000100	VITE	1
10	ECRP005002010	VITE REGOLAZIONE CAVO	1
11	ECR12534413931	VITE CARBURATORE	3
12	ECRP005001240	*VEDI ECRP005002090 *	1
13	ECRP005000190	E-RING	1
14	ECRP005002230	MEMBRANA C/DISCO	1
15	ECRP005000200	GUARNIZIONE	1
16	ECR12534252130	COPERCHIO MEMBRANA	1
17	ECR12534452130	VITE	3
18	ECRP005000510	MEMBRANA POMPANTE	1
19	ECRP005000520	GUARNIZIONE POMPANTE	1
20	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
21	ECR12538146730	*VEDI ECR12538108660 *	1
22	ECRP005000250	COPERCHIO	1
23	ECRP005001900	SCREW	4
24	ECRP005000270	VITE	1
25	ECRP005000280	O-RING	1
26	ECRP005001000	RULLINO	1
27	ECRP005001250	TAPPO	1
28	ECRP005001290	SCREW,MAINN MIXTURE	1
29	ECRP005001270	TAPPO LIMITATORE (NERO)	2
