Adesivi

Informazioni tecniche
CILINDRATA	28,1
POTENZA	9,3 (1,26)
PESO	8,1
SERBATOIO MIX	620
SERBATOIO OLIO	230
LUNGHEZZA MASSIMA	2860-4010
PASSO CATENA	3/8 BP
LUNGHEZZA BARRA	30 (12)
CANALE	1,3

Asta inferiore Asta superiore Avviamento Bobina Carburatore Carter

Cinghia Filtro aria

Frizione, Carter campana Impugnatura

Marmitta Motore

Scatola ingranaggi Serbatoio

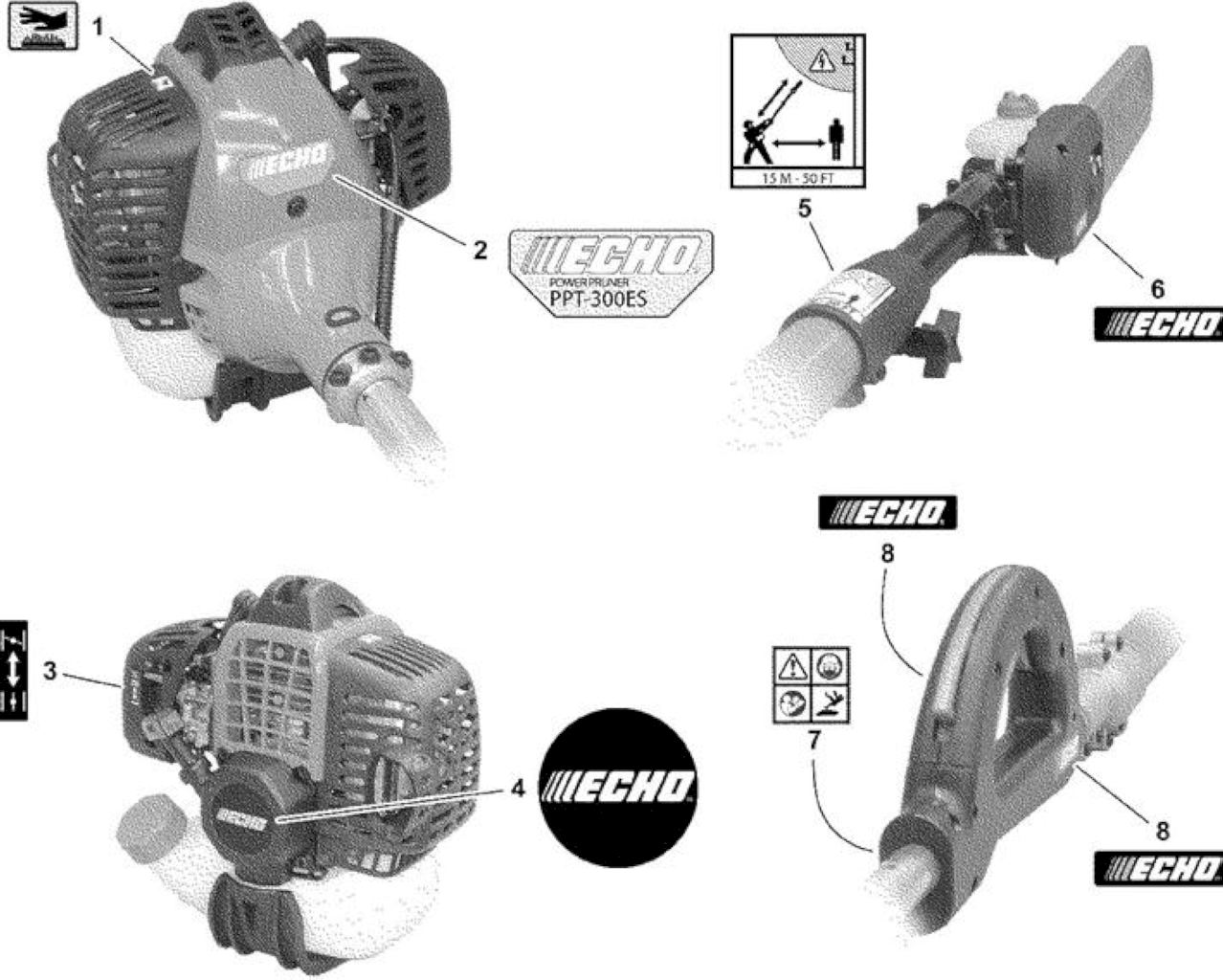

1	ECRX505002310	ETICHETTA	1
2	ECRX547001880	LABEL,ECHO	1
3	ECR89033252730	ETICHETTA	1
4	ECRX502000330	ETICHETTA	1
5	ECRX505002371	* VEDI ECRX505002372 *	1
6	ECRX502000600	ETICHETTA	1
7	ECRX505002361	LABEL,CAUTION	1
8	ECRX502000610	LABEL,ECHO	2

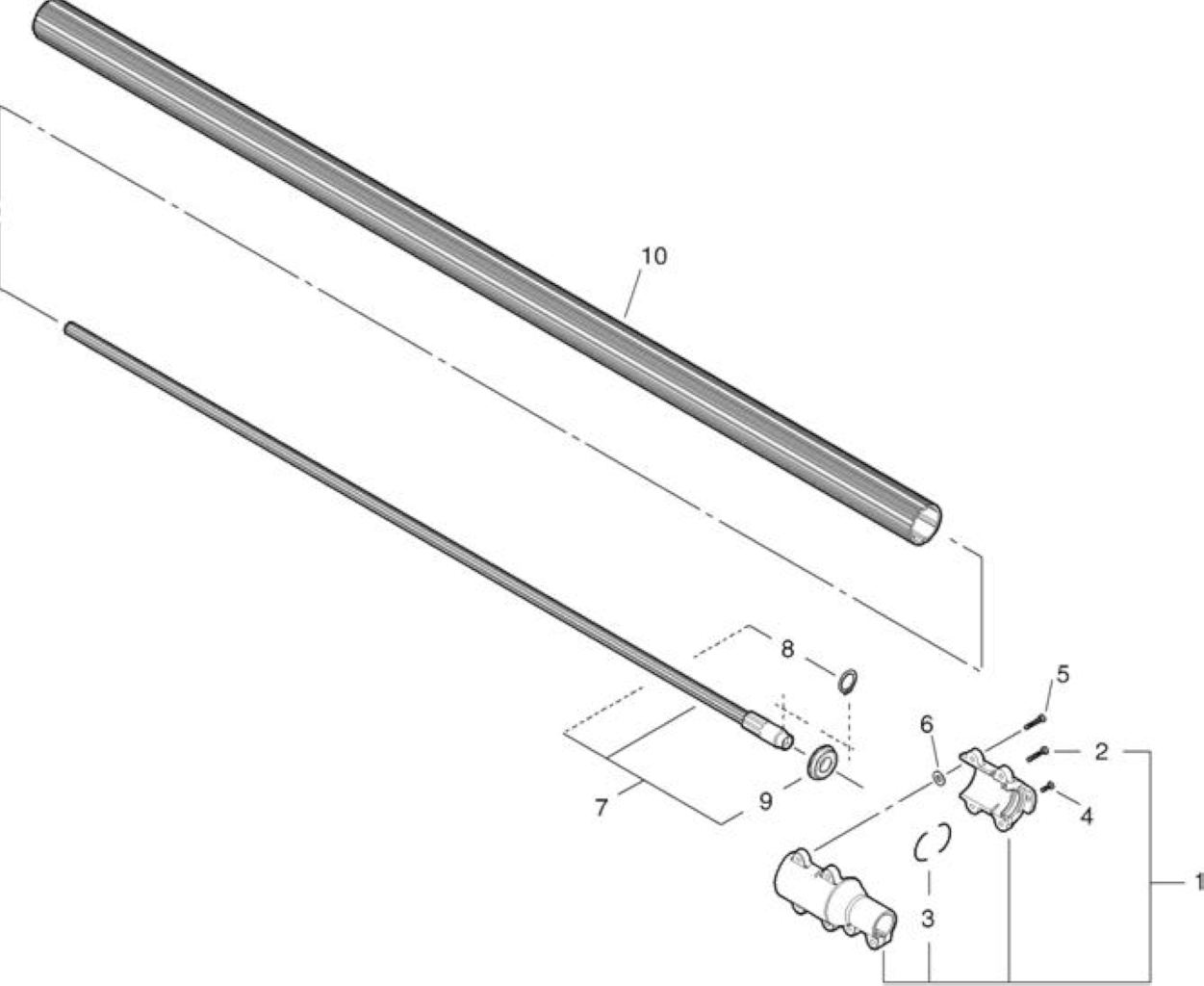

1	ECRC510000163	*VEDI ECRP021044690 *	1
2	ECR90010505020	BULLONE BRUGOLA 5X20	2
3	ECRV420001810	AMMORTIZZATORE	2
4	ECR90010505014	BULLONE BRUGOLA 5X14	1
5	ECR90010505020	BULLONE BRUGOLA 5X20	4
6	ECRV303000071	RONDELLA CIRCOLARE 5	2
7	ECRC504000440	*VEDI ECRC504000451 *	1	SOST. DA ECRC504000451
8	ECR10022922460	RING	1
9	ECR9405736002	CUSCINETTO A SFERE	1
10	ECRC500000330	*VEDI ECRC500000331 *	1

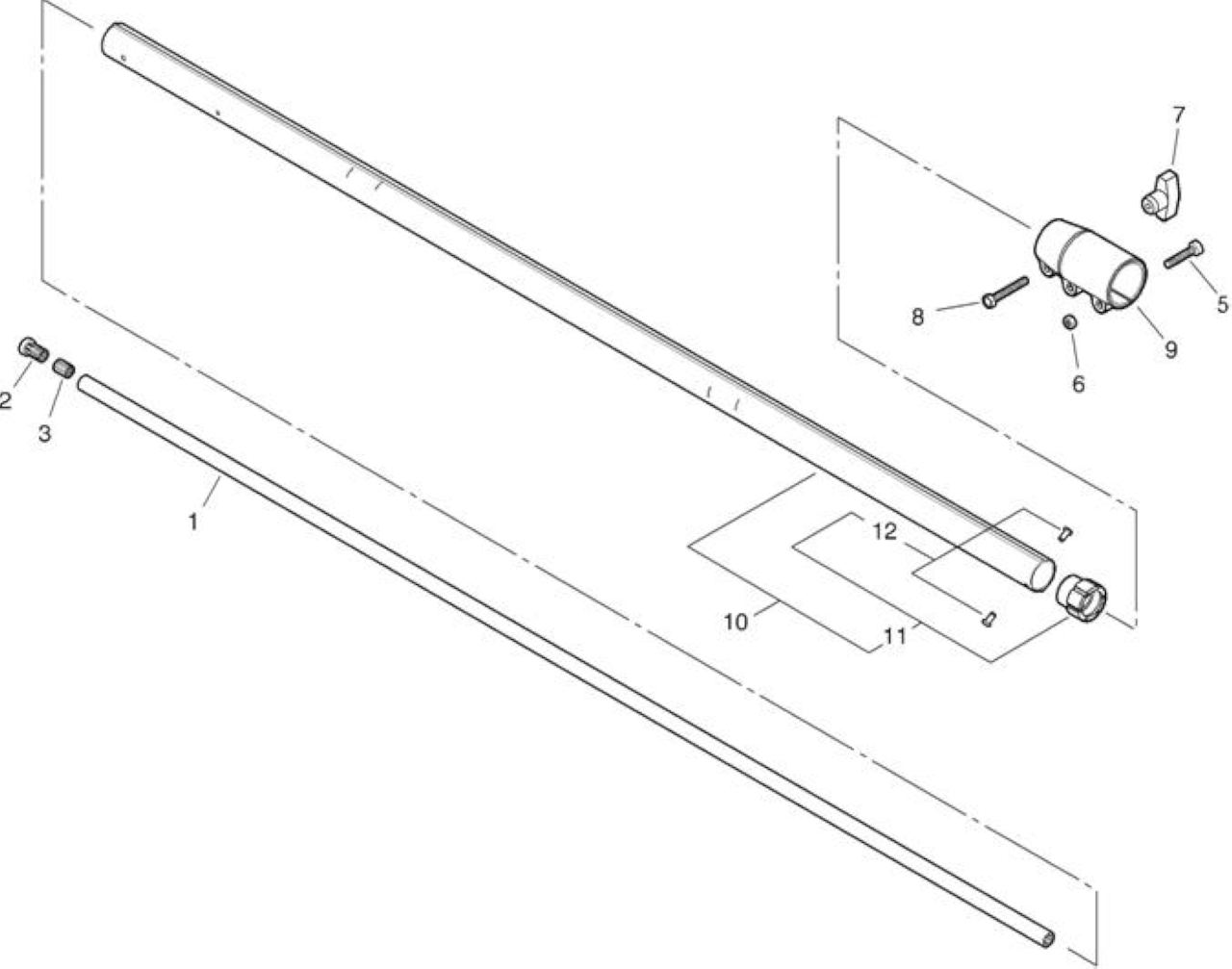

1	ECRC504000410	ASTA TRASMISSIONE	1
2	ECRC509000080	RACCORDO	1
3	ECRC509000090	RACCORDO	1
5	ECR90010505020	BULLONE BRUGOLA 5X20	2
6	ECR90050000005	DADO N05	2
7	ECRV299000321	* VEDI ECRV299000660 *	1
8	ECR90010006025	BULLONE 6X25	1
9	ECRC510000171	*VEDI ECRC510000280 *	1
10	ECRC050001030	TUBO INT. SUP. PPT300ES	1
11	ECRC503000080	SUPPORTO CUSCINETTO	1
12	ECR89001122360	RIVETTO	2

Rif.	Articolo	Descrizione	Q.tà Nota

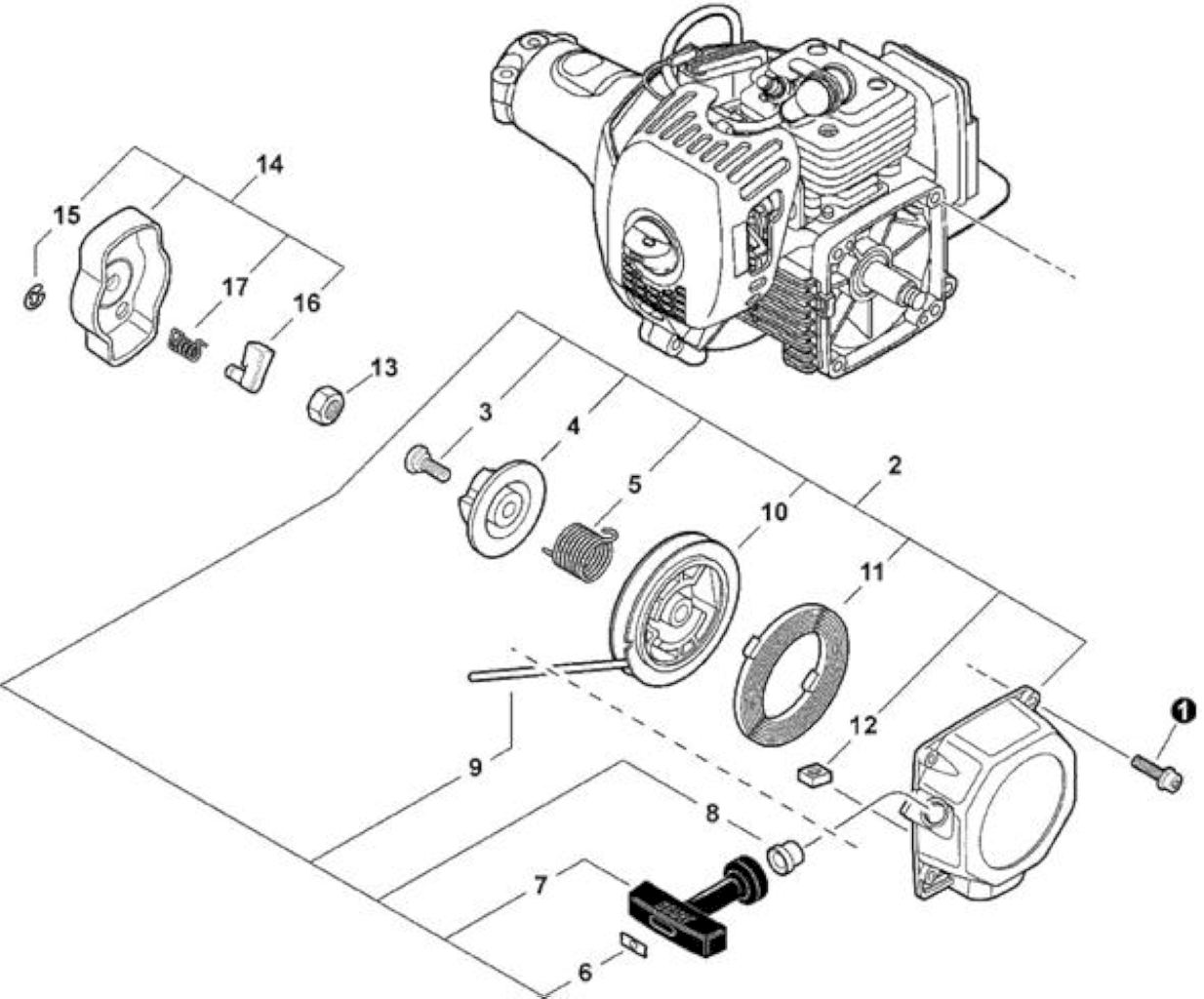

1	ECRV203000260	BOLT,5	4
2	ECRA051001211	*VEDI ECRA051001212 *	1
3	ECR17723661830	*VEDI ECRV253000310 *	1
4	ECRP022008280	VEDI BOLL.TECNICI 2013-531/ 12-511	1
5	ECRP022008270	MOLLA DI RITORNO	1
6	ECR17724611120	*VEDI ECRP022037670 *	1
7	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
8	ECR17722742030	*VEDI ECRP022045770 *	1
10	ECRA506000030	*VEDI ECRA506000080 *	1
11	ECR17722040630	MOLLA AVVIAMENTO	1
12	ECR90056500005	DADO N.5	1
13	ECR90050200008	DADO 3N08	1
14	ECRA052000180	GANCI AVV.TO COMPLETI	1
15	ECRP022002100	*VEDI SKRP022002100 *	1
16	ECRP022006850	GANCIO AVVIAMENTO	1
17	ECRP022006510	*VEDI ECR17723412220 *	1

Rif.	Articolo	Descrizione	Q.tà Nota

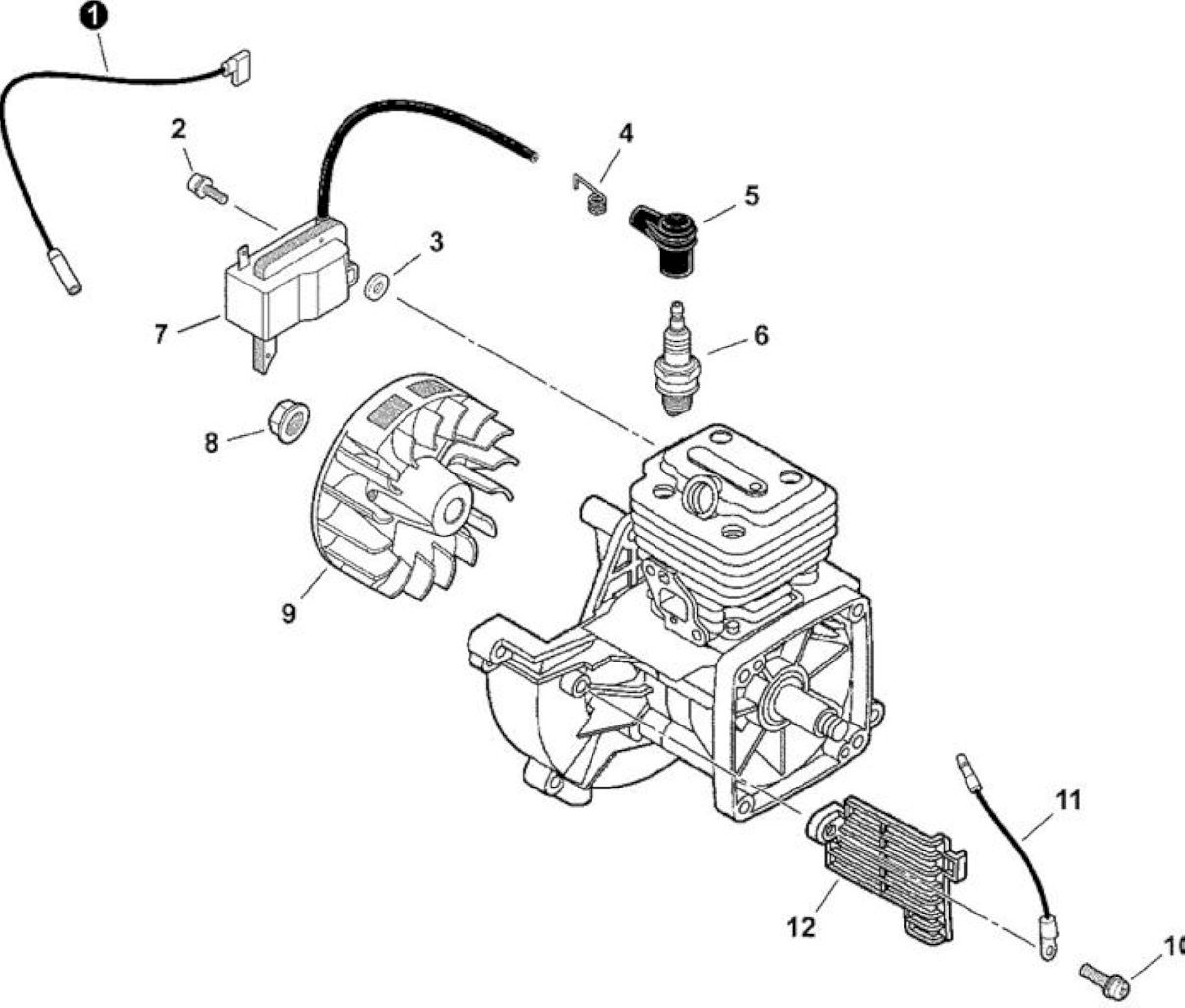

1	ECRV485000810	LEAD	1
2	ECR90016205020	BULLONE BRUGOLA 5X20	2
3	ECRV323000070	RONDELLA, 5	2
4	ECR15901103432	MOLLA CAPPUCCIO CANDELA	1
5	ECR15901203433	CAPPUCCIO CANDELA	1
7	ECRA411000312	MODULO ACCENSIONE	1
8	ECR90051500008	DADO N8	1
9	ECRA409000290	VOLANO	1
10	ECR90024205010	VITE SR 5X10	1
11	ECR16201427230	CAVO MASSA	1
12	ECRA127000150	PARAPOLVERE	1

Rif.	Articolo	Descrizione	Q.tà	Nota

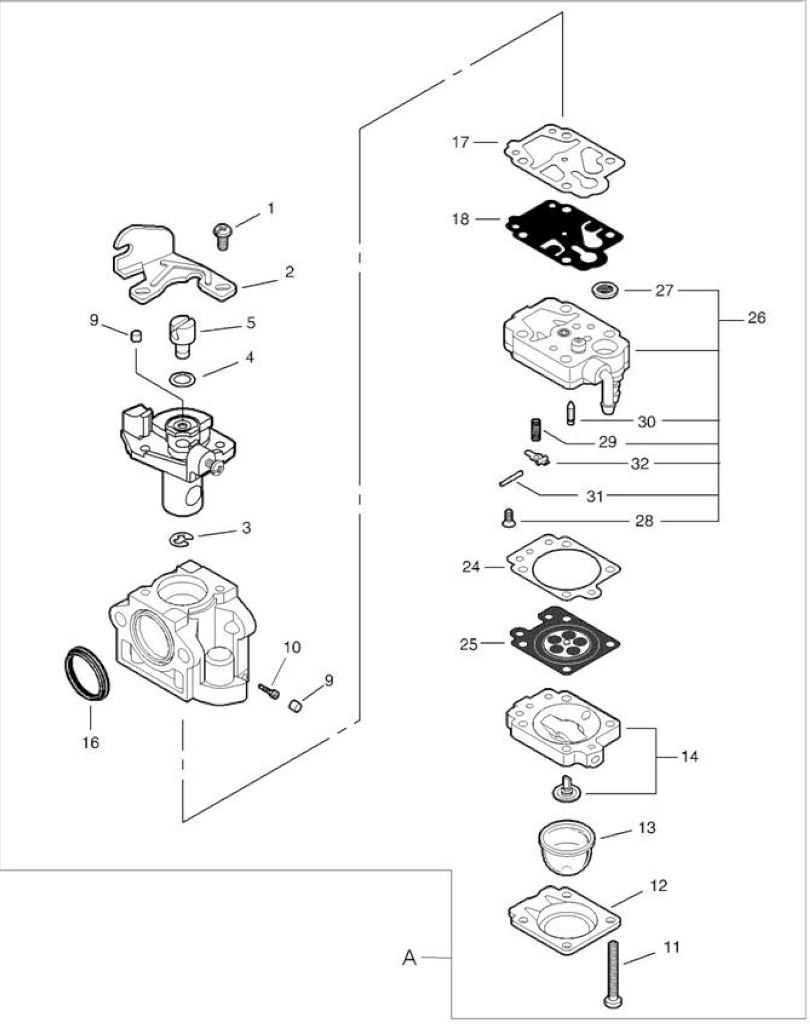

A	ECRA021001340	*VEDI ECRA021001341 *	1
1	ECR12311440630	VITE SUPPORTO	2
2	ECRP003000180	LEVA CAVO	1
3	ECR12317307930	FERMO CE	1
4	ECR12314954230	RONDELLA	1
5	ECR12317245130	PERNO CARBURATORE	1
9	ECRA259000000	TAPPO LIMITATORE	2
10	ECRP003001130	NEEDLE, HIGH SPEED	1
11	ECR12311005560	SCREW, PUMP COVER	4
12	ECR12314205560	COPERCHIO MEMBRANA POMPANTE	1
13	ECR12318140630	PRIMER	1
14	ECR12318005560	BASE POMPA	1
16	ECR12314312110	GUARNIZIONE AD ANELLO	1
17	ECRP003000100	GUARNIZIONE MEMBRANA	1
18	ECR12311240630	MEMBRANA POMPANTE	1
24	ECR12314005560	GUARNIZIONE MEMBRANA	1
25	ECRP003001850	MEMBRANA CON DISCO	1
26	ECRP003000440	CORPO POMPA COMPLETO	1
27	ECR12312610631	FILTRO CARBURATORE	1
28	ECR12313905560	VITE BILANCIERE	1
29	ECRP003000450	MOLLA	1
30	ECR12313719830	SPILLO CARBURATORE	1
31	ECR12313803930	SPINOTTO	1
32	ECR12312303930	BILANCIERE	1

Rif.	Articolo	Descrizione	Q.tà Nota

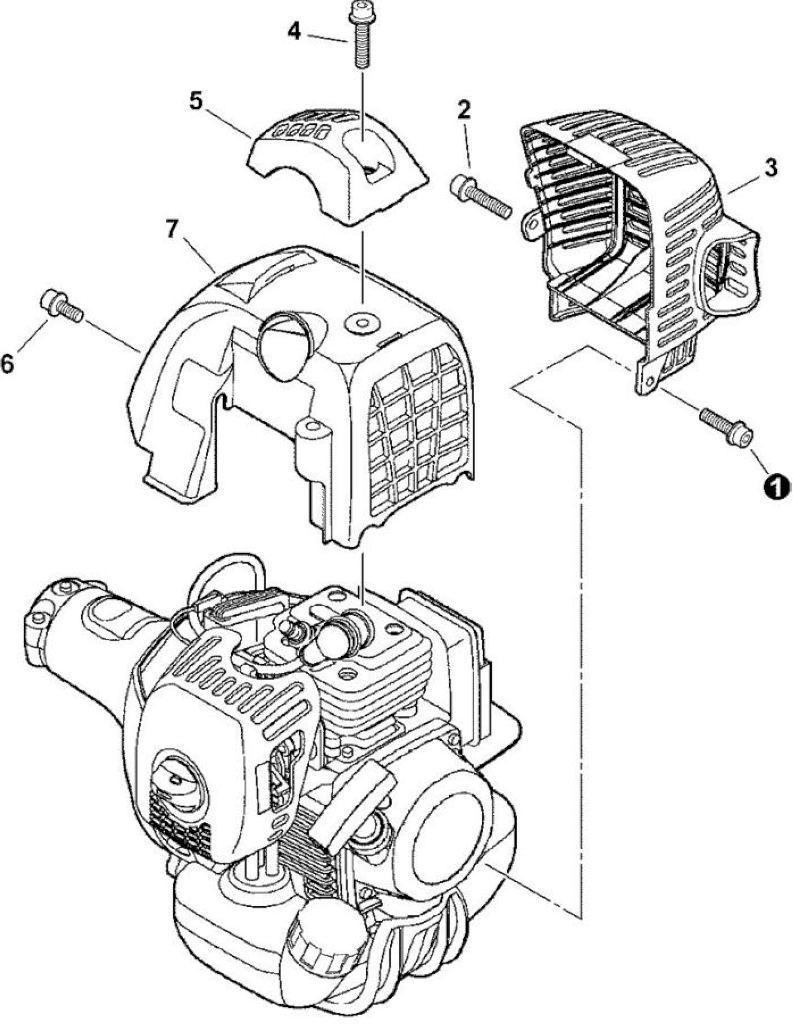

1	ECRV203000260	BOLT,5	1
2	ECR90010605020	BULLONE BRUGOLA 5X20	1
3	ECRA320000400	PROTEZIONE MARMITTA	1
4	ECRV203000270	BOLT,5	1
5	ECRA162000110	PROTEZIONE COPRICILINDRO	1
6	ECR90010605010	BOLT, H.S. 5*10	1
7	ECRA160000800	COPERCHIO CILINDRO	1

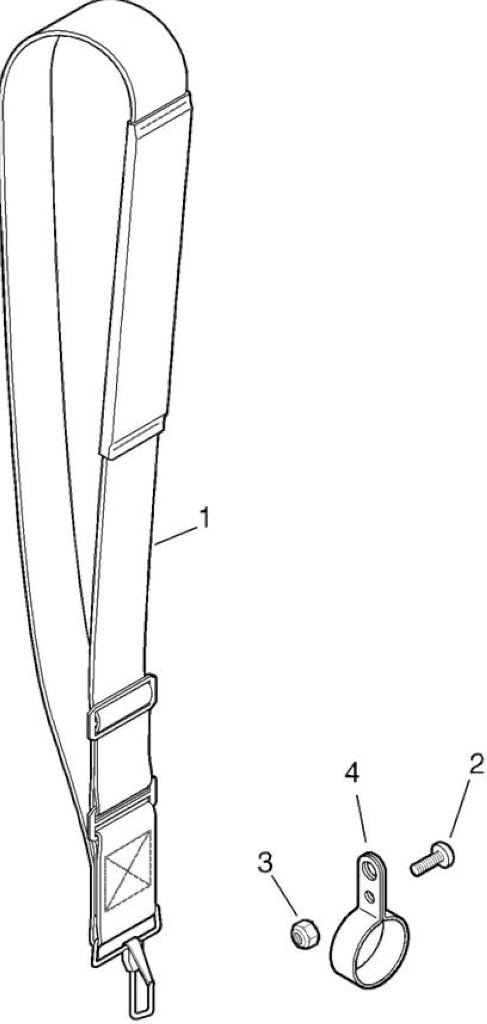

1	ECR30100022060	CINGHIE	1
2	ECRV253000200	SCREW,5	1
3	ECRV263000080	NUT,5	1
4	ECR30061022061	SUPPORTO CINGHIAGGIO	1

Rif.	Articolo	Descrizione	Q.tà Nota

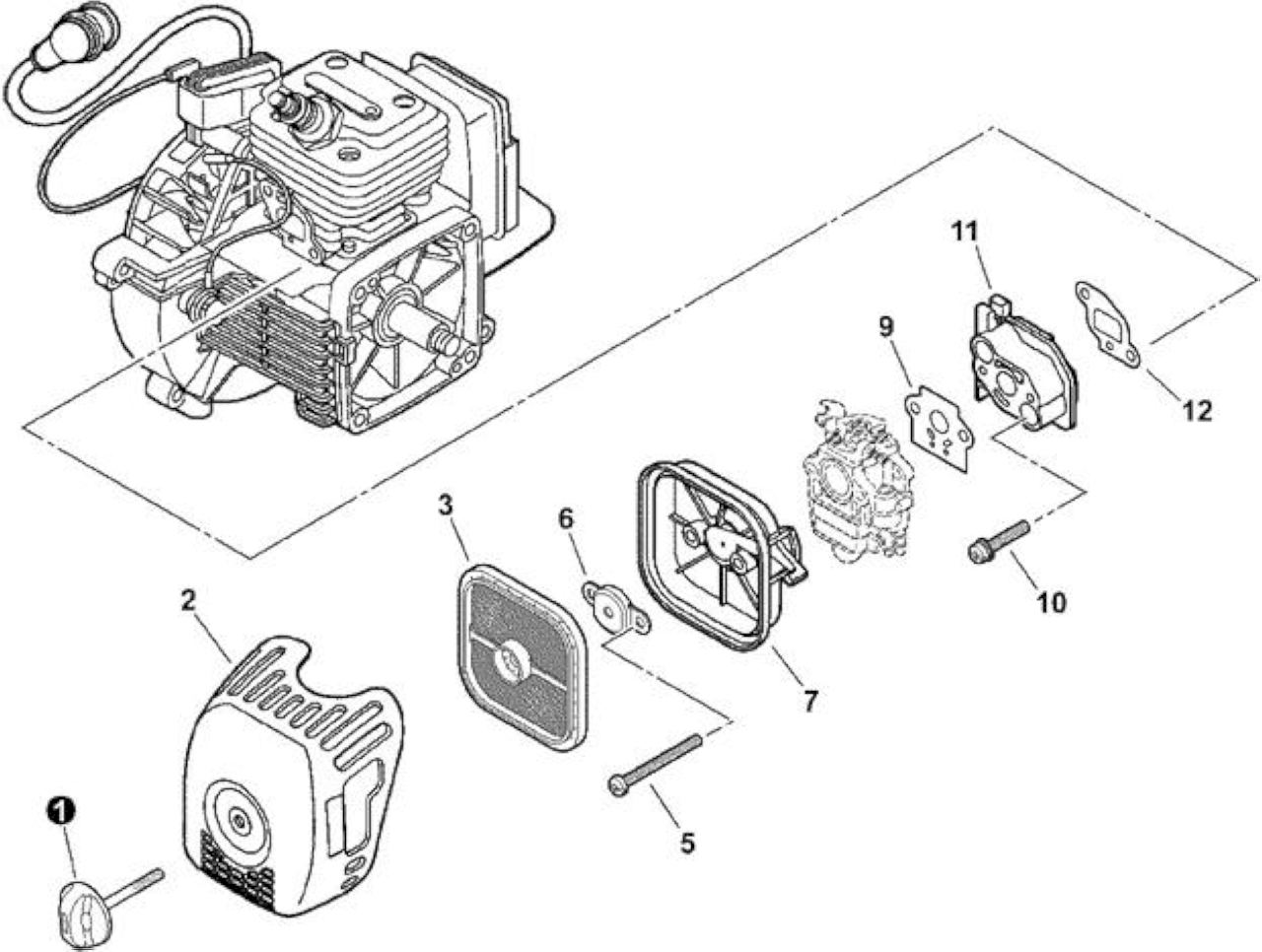

1	ECRV299000250	POMELLO	1
2	ECRA232000360	* VEDI ECRA232000361 *	1
3	ECRA226000471	*VEDI ECRA226000472 *	1
5	ECR90024205060	VITE SR 5X60	2
6	ECRA244000070	PIASTRINA	1
7	ECRP021013820	SEDE FILTRO ARIA	1
9	ECRV103000160	GUARNIZIONE ISOL-CARBURATORE	1
10	ECR90010605030	BOLT, H.S.H. 5*30	2
11	ECRA200000270	ISOLATORE	1
12	ECRV103000380	GUARNIZIONE ISOLATORE	1

Rif.	Articolo	Descrizione	Q.tà	Nota

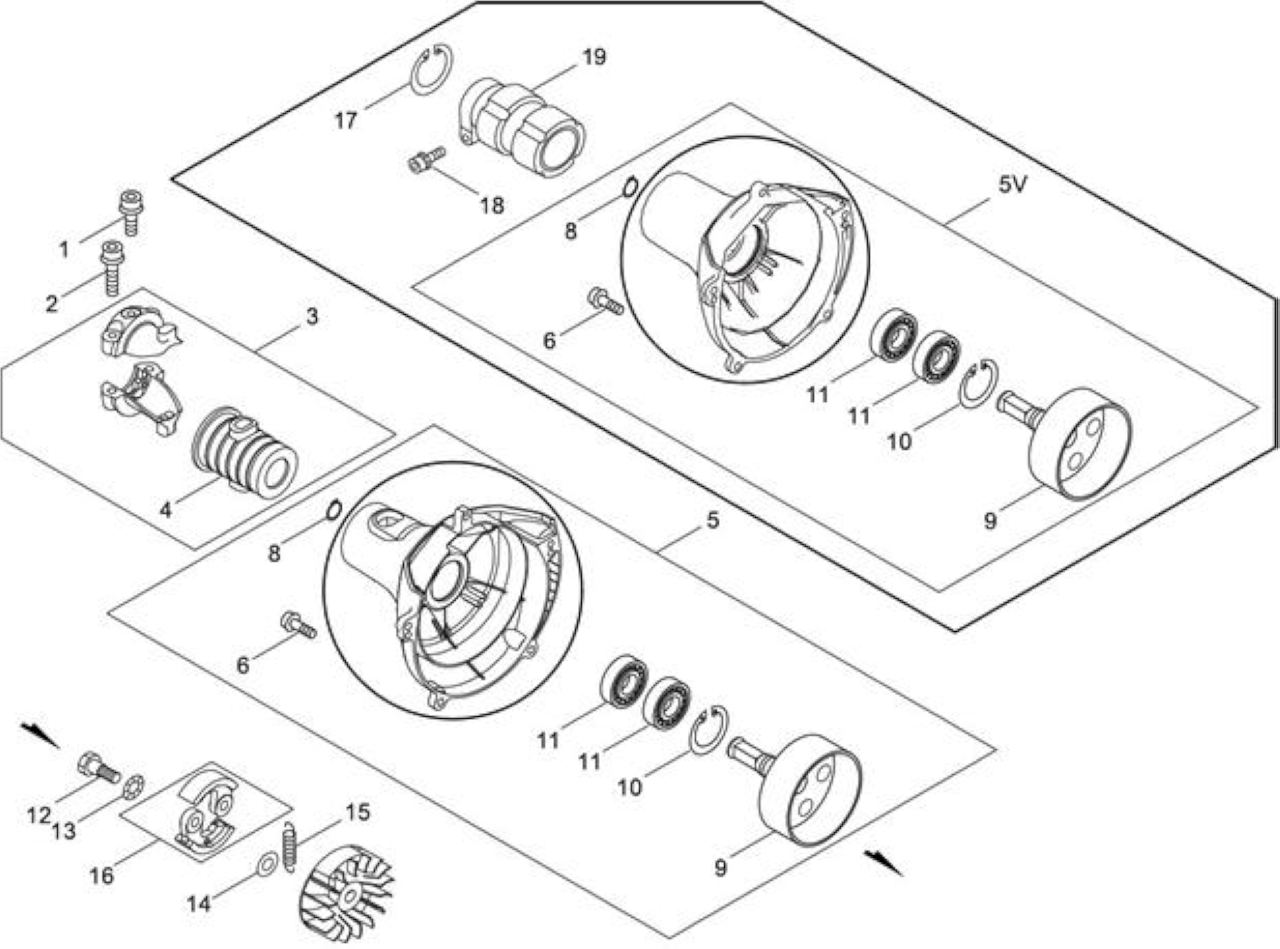

1	ECR90010605025	BULLONE BRUGOLA 5X25	2	5*25
2	ECR90010605010	BOLT, H.S. 5*10	1
3	ECRP021013900	RACCORDO COMPLETO	1
4	ECRV420001400	AMMORTIZZATORE	1
5	ECRP021039440	CARTER VENTOLA COMPL.	1
5V	ECRP021047460		1
6	ECR90010605020	BULLONE BRUGOLA 5X20	4	5*20
8	ECR90070100012	FERMO CS12	1	CS-12
9	ECRA556000600	CAMPANA FRIZIONE	1	F64,?6.95
10	ECR90070200028	FERMO CR28	1	CR-28
11	ECR90080706001	CUSCINETTO BB6001	2	6001V(LB)
12	ECR17504656030	BULLONE FRIZIONE	2
13	ECR17504956030	RONDELLA FRIZIONE	2	8.5*16*0.5
14	ECR17504805530	RONDELLA FRIZIONE	2	6.2*19*1.0
15	ECRA566000020	MOLLA FRIZIONE	1
16	ECRA553000050	MASSA FRIZIONE	2
17	ECR90070200042	ANELLO	1	CR-42
18	ECR90016205028	BULLONE BRUGOLA 5X28	1	5*28
19	ECR61092255931	AMMORTIZZATORE *T.I.15-572	1

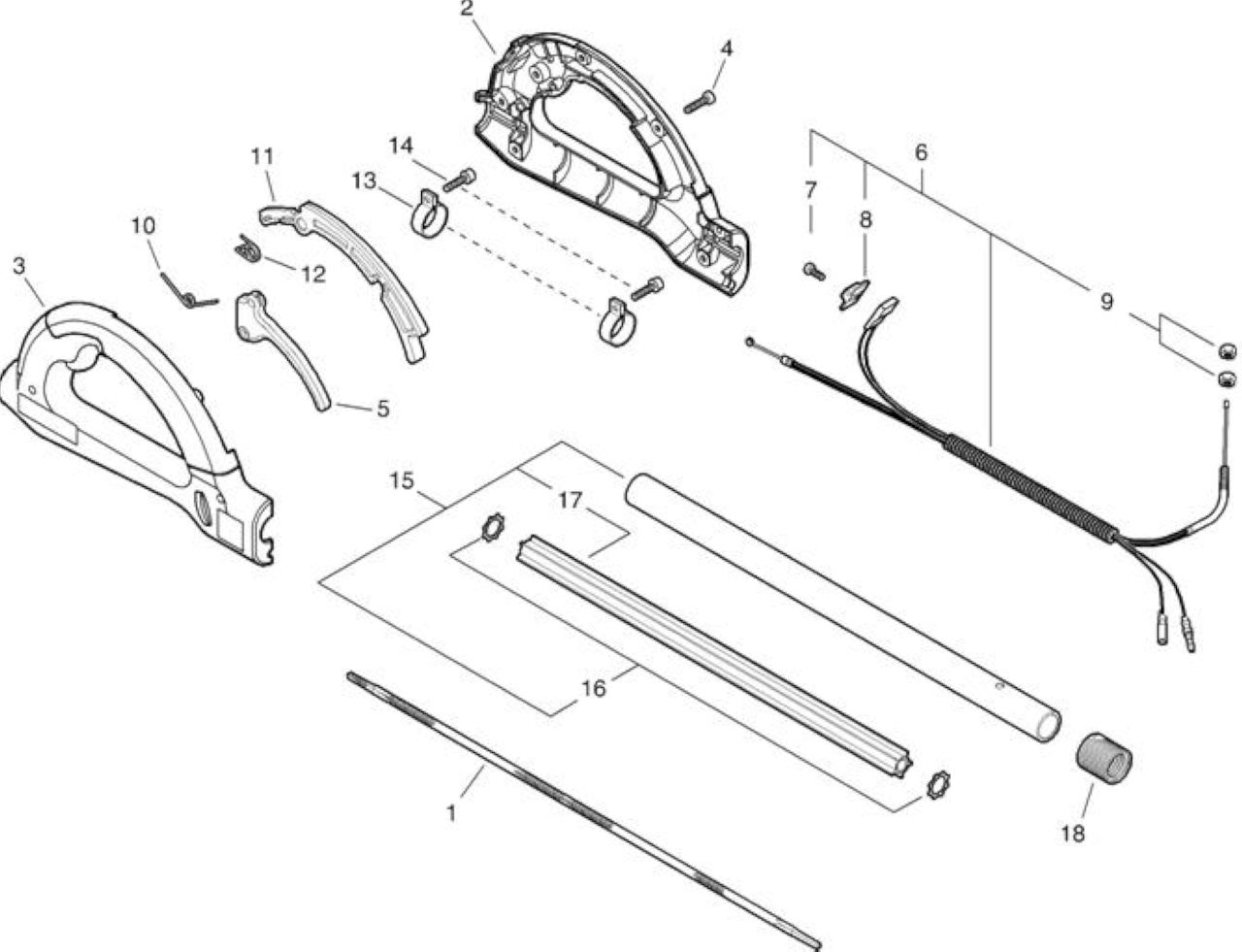

1	ECRC506000140	*VEDI ECRC506000100 *	1
2	ECRC041000000	*VEDI ECRC041000001 *	1
3	ECRC041000011	SEMI IMPUGNATURA POSTERIORE DX	1
4	ECRV253000210	SCREW,5	7
5	ECRC450000260	GRILLETTO ACCELERATORE	1
6	ECRP021039450	*VEDI ECRV043000270 *	1
7	ECR9154503010	SCREW TAPTITE-P	1
8	ECRA444000020	PULSANTE	1
9	ECR90050200006	DADO 3N06	2
10	ECRV452000330	MOLLA FERMO ACCELERATORE	1
11	ECRC460000100	FERMO ACCELERATORE	1
12	ECRV452000340	MOLLA DI RITORNO	1
13	ECRV495000680	FASCETTA	2
14	ECRV253000220	SCREW,5	2
15	ECRC050001040	TUBO TRASMISSIONE	1
16	ECRV583000110	RING	2
17	ECRC507000160	GUIDA FLESSIBILE	1
18	ECRV475004000	TUBETTO	1

Rif.	Articolo	Descrizione	Q.tà Nota

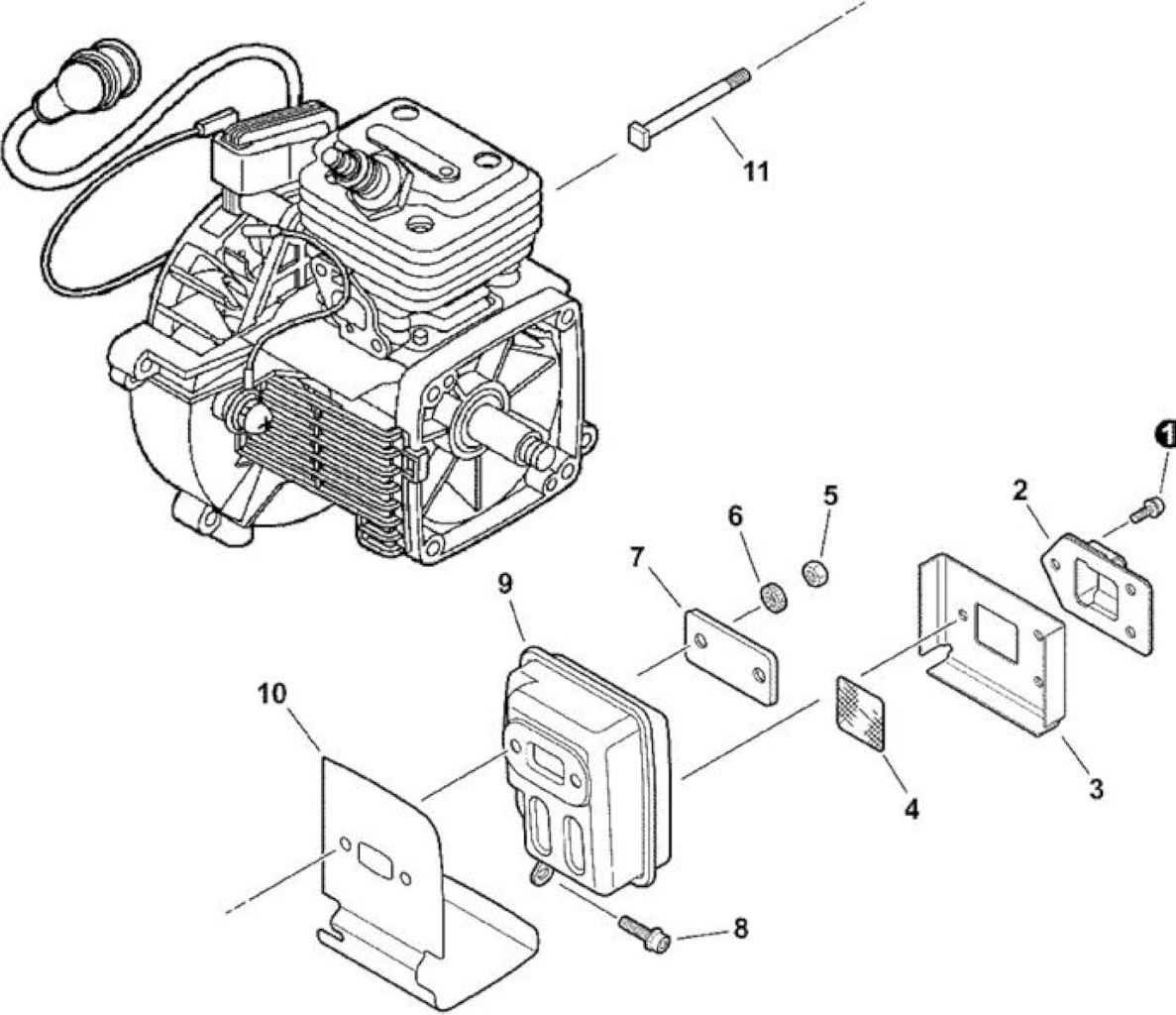

1	ECR9136704010	SCREW	3
2	ECRA313000860	GUIDA SCARICO	1
3	ECRV104000790	GUARNIZIONE SCARICO	1
4	ECR14586240630	RETINA MARMITTA	1
5	ECR90050000005	DADO N05	2
6	ECR9228005000	WASHER, NORD-LOCK	2
7	ECRV150001760	PIASTRA	1
8	ECR90010605016	BULLONE 5*16	1
9	ECRA300000640	MARMITTA	1
10	ECRV104000810	GUARNIZIONE SCARICO	1
11	ECRV203000120	PRIGIONIERO MARMITTA	2

Rif.	Articolo	Descrizione	Q.tà	Nota

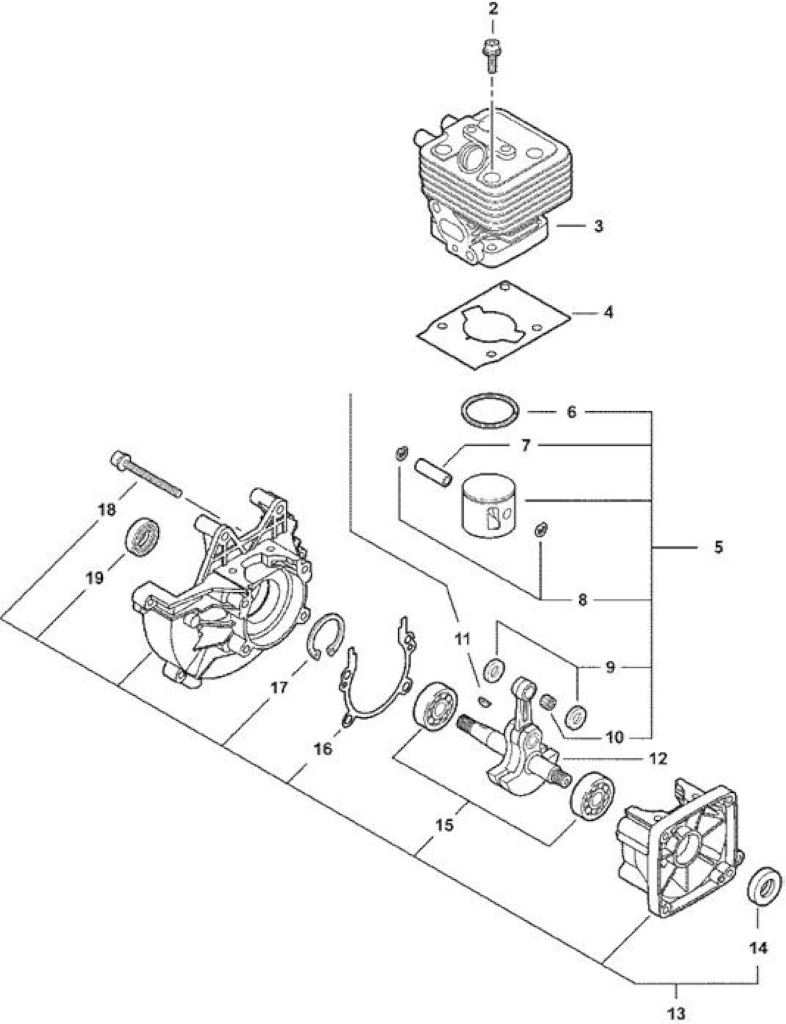

2	ECR9112805025	BOLT HSH	4
3	ECRA130000800	CILINDRO X SRM300ES/PPT300ES/T280S	1
4	ECRV100000201	GUARNIZIONE CILINDRO	1
5	ECRP021010730	KIT PISTONE X SRM300ES/PPT300ES	1
6	ECRA101000170	FASCIA ELASTICA	1
7	ECR10001335430	SPINOTTO PISTONE	1
8	ECR10001503931	FERMO SPINOTTO	2
9	ECRV306000200	RONDELLA	2
10	ECR10001216131	CUSCINETTO DI BIELLA	1
11	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
12	ECRA011000471	ALBERO MOTORE	1
13	ECRP021010741	CARTER MOTORE	1
14	ECRV505000020	PARAOLIO	1
15	ECR9403536201	CUSCINETTO BB6201/C3	1
16	ECRV102000030	GUARNIZIONE CARTER MOTORE	1
17	ECR90070200032	FERMO CR32	1
18 ECR9112805028 BOLT HSH 4

19 ECR10021203930 PARAOLIO 1

Rif.	Articolo	Descrizione	Q.tà	Nota

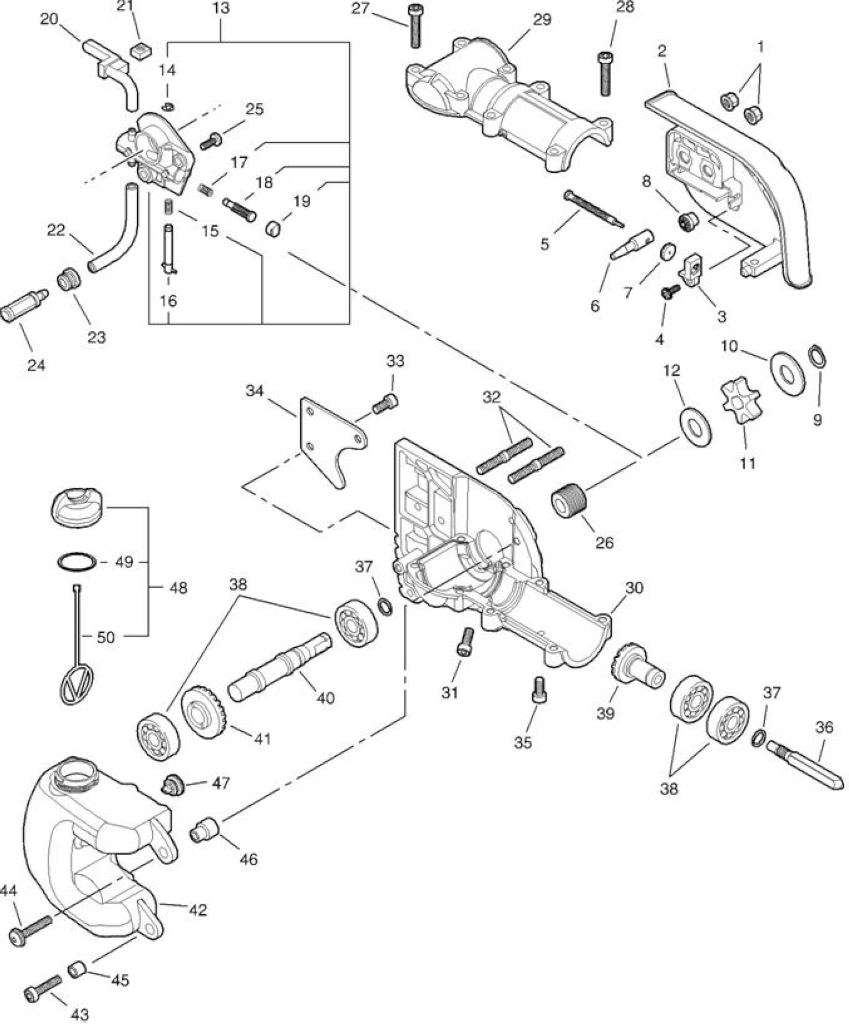

1	ECR43301903933	DADO CARTER SALVACATENA	2
2	ECRC300000920	*VEDI ECRC300000921 *	1
3	ECRV355000140	COLLARINO 8	1
4	ECRV252000040	SCREW,4	1
5	ECRV203000041	VITE TENDICATENA 8 MM *T.I.06-316	1
6	ECRC309000030	NOTTOLINO TENDICATENA	1
7	ECRV651000310	INGRANAGGIO TENDICATENA	1
8	ECRV651000320	INGRANAGGIO TENDICATENA	1
9	ECRV583000090	ANELLO	1
10	ECRV307000160	RONDELLA CIRCOLARE 10	1
11	ECRC580000070	PIGNONE CATENA	1
12	ECR17501439131	RONDELLA *T.I.06-339	1
13	ECRC022000010	POMPA OLIO AUTOMATICA *T.I.06-328	1
14	ECR12532715130	FERMO	1
15	ECRP022010670	MOLLA	1
16	ECRP022010680	ALBERINO REGOLAZIONE	1
17	ECRP022010660	MOLLA	1
18	ECRP022010650	ALBERINO P.O.	1
19	ECRP022010640	CAP, OIL PUMP	1
20	ECRV470000180	*VEDI ECRV470000181 *	1
21	ECR43724439130	FILTRINO TUBETTO OLIO	1
22	ECR13011012330	*VEDI ECR13011012331 *	1
23	ECR13211501461	*VEDI ECR13211501462 *	1
24	ECR43620502832	FILTRO OLIO *T.I.14-549	1
25	ECRV253000200	SCREW,5	2
26	ECR43706338330	VITE SENZA FINE *T.I.06-328	1
27	ECR90010505025	BULLONE BRUGOLA 5X25	4
28	ECRV253000240	SCREW,5	4
29	ECRC531000030	COPERCHIO CARTER INGRANAGGI	1
30	ECRC531000430	CARTER INGRANAGGI	1
31	ECRV253000200	SCREW,5	1
32	ECRV224000040	PRIGIONIERO LAMA GUIDA	2
33	ECRV253000200	SCREW,5	3
34	ECRC649000140	GANCIO	1
35	ECR90010505010	BULLONE BRUGOLA 5X10	1
36	ECR61002522361	ALBERINO	1
37	ECR90070600012	FERMO WR12	2
38	ECR9405206001	*VEDI ECR9404206001 *	4
39	ECRV651000201	*VEDI ECRV651001190 *	1
40	ECRC534000430	ALBERINO INGRANGGIO	1
41	ECRV651000210	*VEDI ECRV651001180 *	1
42	ECRC200000080	*VEDI ECRC200000081 *	1

Rif.	Articolo	Descrizione	Q.tà Nota
43	ECRV253000240	SCREW,5	1
44	ECRV253000230	VITE 5	2
45	ECR13104528230	COLLARINO	2
46	ECRV354000010	COLLARINO 6	1
47	ECR13131406320	VALVOLA SFIATO	1
48	ECRP021005591	TAPPO MIX COMPLETO -ARANCIO-	1
49	ECR90072000018	ANELLO GOMMA P-18	1
50	ECRA365000050	MISCELATORE	1

Rif.	Articolo	Descrizione	Q.tà Nota

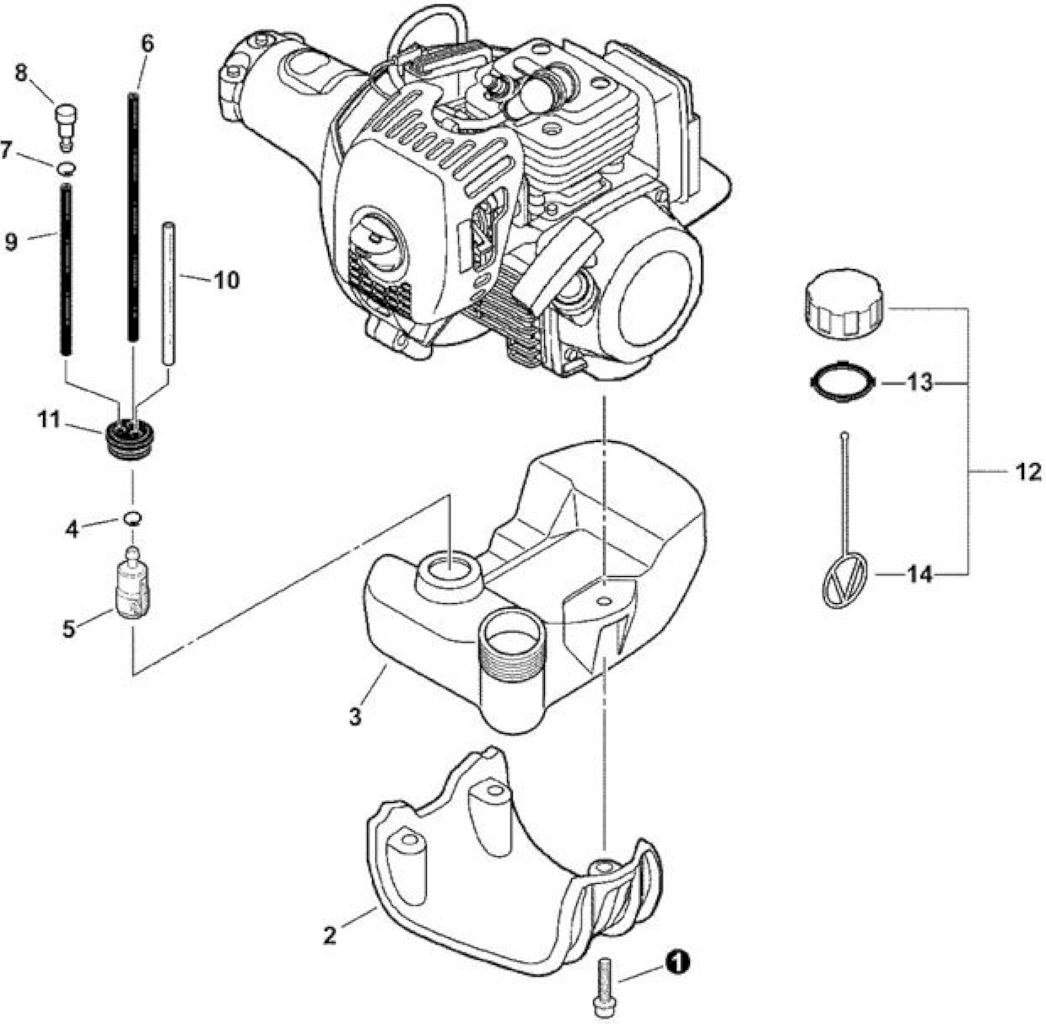

1	ECR90010605020	BULLONE BRUGOLA 5X20	3
2	ECRA175000040	SUPPORTO SERBATOIO	1
3	ECRA350000900	SERBATOIO MISCELA	1
4	ECR13201309820	*VEDI ECRV490001240 *	1
5	ECRA369000000	*VEDI ECRA369000001 *	1
6	ECRV470000580	* VEDI ECRV470000581 *	1
7	ECR13201326630	*VEDI ECRV490001230 *	1
8	ECRA356000030	*VEDI ECRA356000031 *	1
9	ECRV471000110	*VEDI ECRV471000111 *	1
10	ECR13201256030	TUBO MISCELA	1
11	ECR13211555930	*VEDI ECR13211555931 *	1
12	ECR13100455530	*VEDI ECRP100006640 *	1
13	ECR13101655830	*VEDI ECRV107000190 *	1
14	ECR13105156030	MISCELATORE	1
