Asta inferiore Asta superiore

Avviamento, Carter Bobina

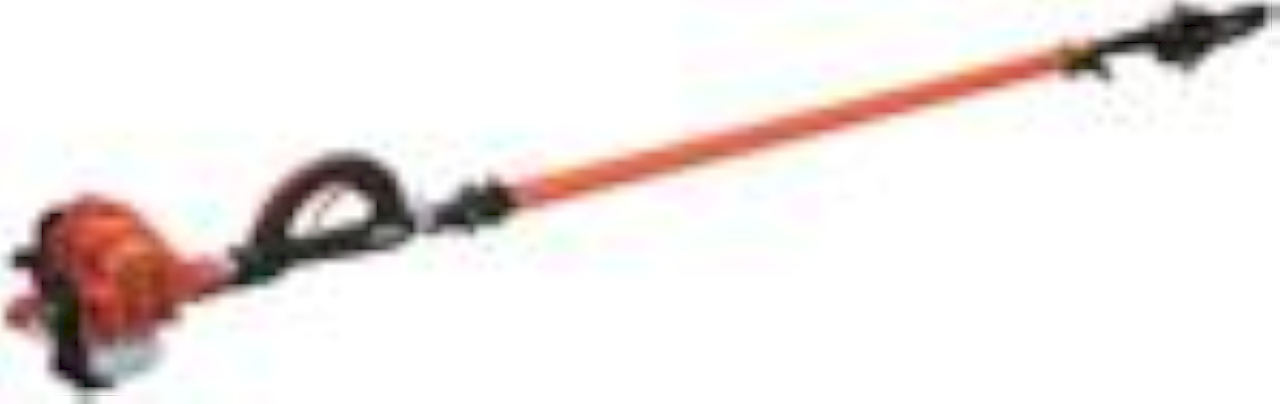

Informazioni tecniche
CILINDRATA	21,2
POTENZA	0,6 (0,89)
PESO	7,4
SERBATOIO MIX	440
SERBATOIO OLIO	230
PASSO CATENA	0,375
LUNGHEZZA BARRA	30 (10)
CANALE	1,3
LUNGHEZZA MASSIMA	2670-3670

Carburatore Cinghiaggio

Filtro aria

Frizione, Carter campana Impugnatura, Flessibile Marmitta

Motore

Scatola ingranaggi Serbatoio

1	ECRV805000140	BULLONE TORX 5	1
2	ECRV805000160	BULLONE TORX 5	4
3	ECRV303000071	RONDELLA CIRCOLARE 5	2
4	ECRC510000192	*VEDI ECRC510000193 *	1
5	ECRV805000160	BULLONE TORX 5	2
6	ECRV420001810	AMMORTIZZATORE	2
7	ECRC504000372	ASTA TRASMISSIONE	1
8	ECR9405736002	CUSCINETTO A SFERE	1
9	ECR10022922460	RING	1
10	ECRC500000271	TUBO EST.INF.PPT235/265ES/2620ES	1

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC510000280	RACCORDO TUBO	1
2	ECRV805000160	BULLONE TORX 5	2
3	ECR90050000005	DADO N05	2
4	ECR90010006025	BULLONE 6X25	1
5	ECRV299000321	* VEDI ECRV299000660 *	1
6	ECRC050000760	TUBO INT. SUP.PPT235/265ES/266S	1
7	ECRC503000080	SUPPORTO CUSCINETTO	1
8	ECR89001122360	RIVETTO	2
9	ECRC504000360	ASTA TRASMISSIONE SUPERIORE	1
10	ECRC509000090	RACCORDO	1
11	ECRC509000080	RACCORDO	1
15	ECRX505002371	* VEDI ECRX505002372 *	1

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA160001090	COPERCHIO CILINDRO	1
2	ECRV805000150	BULLONE TORX 5	1
3	ECRV805000000	BULLONE TORX 5	1
4	ECRV805000160	BULLONE TORX 5	1
5	ECR90060300005	RONDELLA PIANA M5	1
6	ECRV805000000	BULLONE TORX 5	1
7	ECRV804000060	BULLONE, TORX 4	4
8	ECRA051001311	*VEDI ECRA051001312 *	1
9	ECR17723661830	*VEDI ECRV253000310 *	1
10	ECRP022008280	VEDI BOLL.TECNICI 2013-531/ 12-511	1
11	ECRP022008270	MOLLA DI RITORNO	1
13	ECR17724611120	*VEDI ECRP022037670 *	1
14	ECR17722827030	IMPUGNATURA AVVIAMENTO	1
15	ECRP022006830	PULEGGIA *VEDI T.I.2013-531/12-511*	1
16	ECRP022019680	MOLLA AVVIAMENTO	1
17	ECRA052000180	GANCI AVV.TO COMPLETI	1
18	ECRP022002100	*VEDI SKRP022002100 *	2
19	ECR17723412220	MOLLA DI RITORNO	2
20	ECRP022006850	GANCIO AVVIAMENTO	2
22	ECRX547001631	LABEL,ECHO	1
23	ECRX505002310	ETICHETTA	1
24	ECR89033252730	ETICHETTA	1
25	ECRX502000330	ETICHETTA	1

Rif.	Articolo	Descrizione	Q.tà Nota

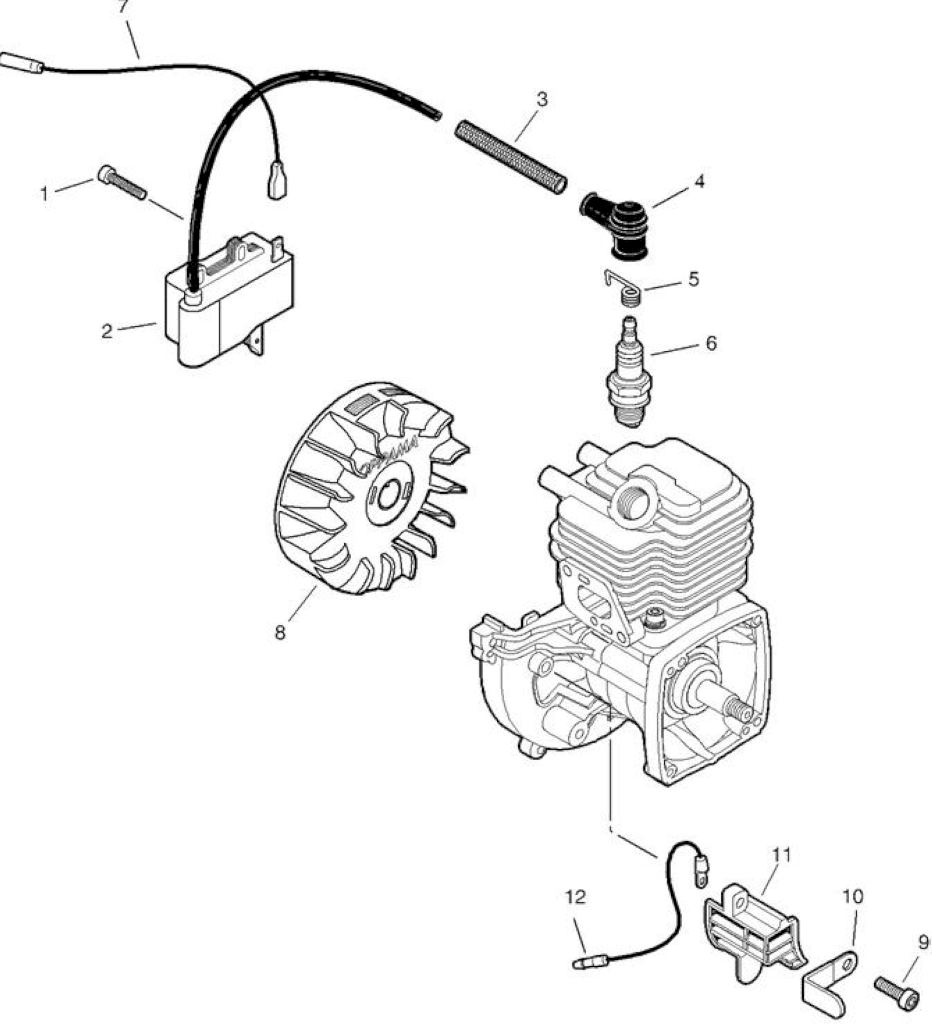

1	ECRV804000070	BULLONE	2
2	ECRA411000130	* VEDI ECRA411000131 *	1
3	ECRV475004160	TUBE	1
4	ECRA427000013	CAPPUCCIO CANDELA	1
5	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
7	ECRV485001120	CAVO MASSA	1
8	ECRA409000210	VOLANO *T.I.04-249/T.I.14-541	1
9	ECRV805000150	BULLONE TORX 5	1
10	ECR15911621231	FERMO FILO BOBINA *T.I.17-626	1
11	ECRA127000160	PARAPOLVERE	1
12	ECR16201427230	CAVO MASSA	1

Rif.	Articolo	Descrizione	Q.tà	Nota

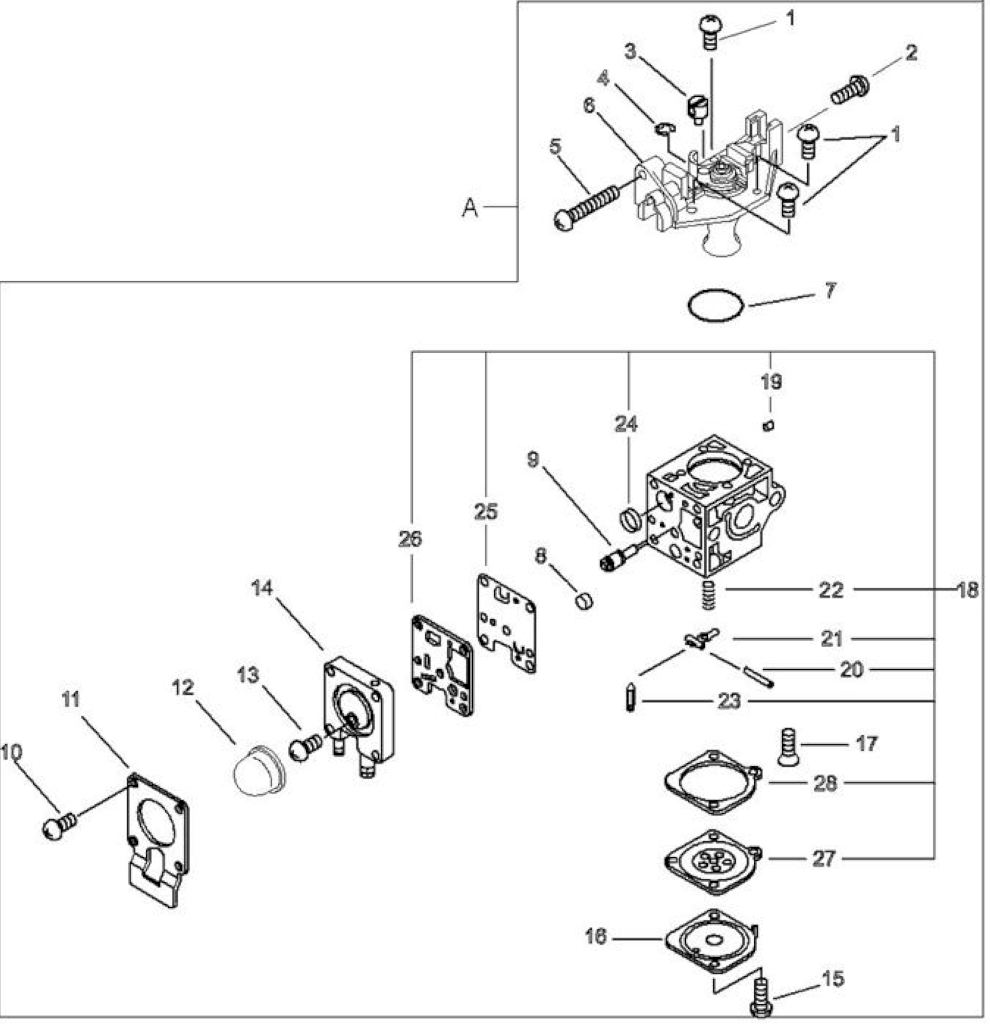

A	ECRA021001690	*VEDI ECRA021001691 * *T.I.09-395	1
1	ECR12534413931	VITE CARBURATORE	3
2	ECR12534452130	VITE	1
3	ECRP005001240	*VEDI ECRP005002090 *	1
4	ECRP005000190	E-RING	1
5	ECRP005000100	VITE	1
6	ECRP005002050	VALVOLA ACCELERATORE	1
7	ECRP005000280	O-RING	1
8	ECRP005001270	TAPPO LIMITATORE (NERO)	1
9	ECRP005001260	VITE REGOLAZIONE	1
10	ECRP005001900	SCREW	4
11	ECRP005000250	COPERCHIO	1
12	ECR12538108660	* VEDI ECRP005003120 *	1
13	ECRP005000270	VITE	1
14	ECRP005001890	COPERCHIO MEMBRANA POMPANTE	1
15	ECR12534452130	VITE	2
16	ECR12534252130	COPERCHIO MEMBRANA	1
17	ECR12533942030	VITE BILANCIERE	1
18	ECRP005001670	KIT RIPARAZIONE CARBURATORE	1
19	ECRP005001000	RULLINO	1
20	ECR12533813930	SPINOTTO BILANCIERE	1
21	ECR12532308260	BILANCIERE CARBURATORE	1
22	ECRP005000940	MOLLA	1
23	ECR12533708260	SPILLO CARBURATORE	1
24	ECRP005000010	ANELLO	1
25	ECRP005000510	MEMBRANA POMPANTE	1
26	ECRP005000520	GUARNIZIONE POMPANTE	1
27	ECRP005001780	MEMBRANA C/DISCO	1
28	ECRP005000200	GUARNIZIONE	1

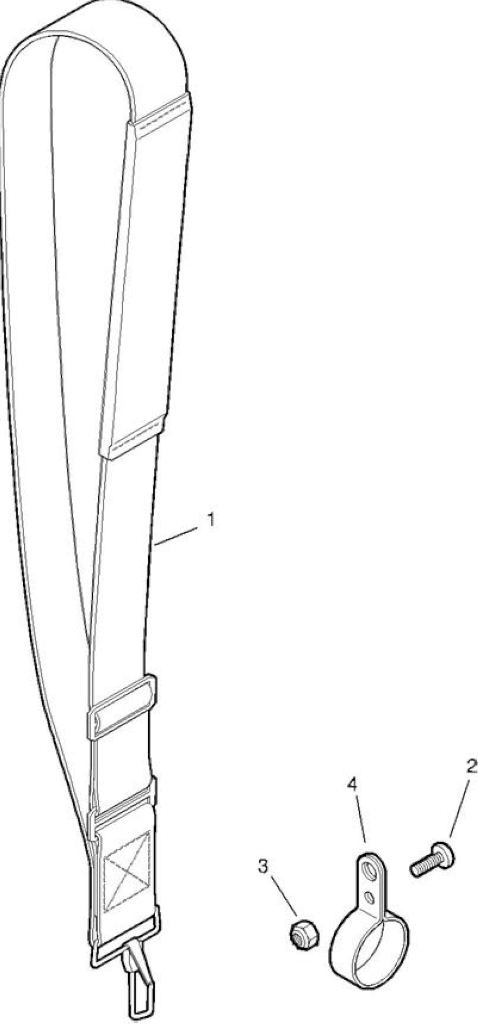

1	ECR30100022060	CINGHIE	1
2	ECRV805000130	BULLONE, TORX 5	1
3	ECRV263000080	NUT,5	1
4	ECR30061022061	SUPPORTO CINGHIAGGIO	1

Rif.	Articolo	Descrizione	Q.tà Nota

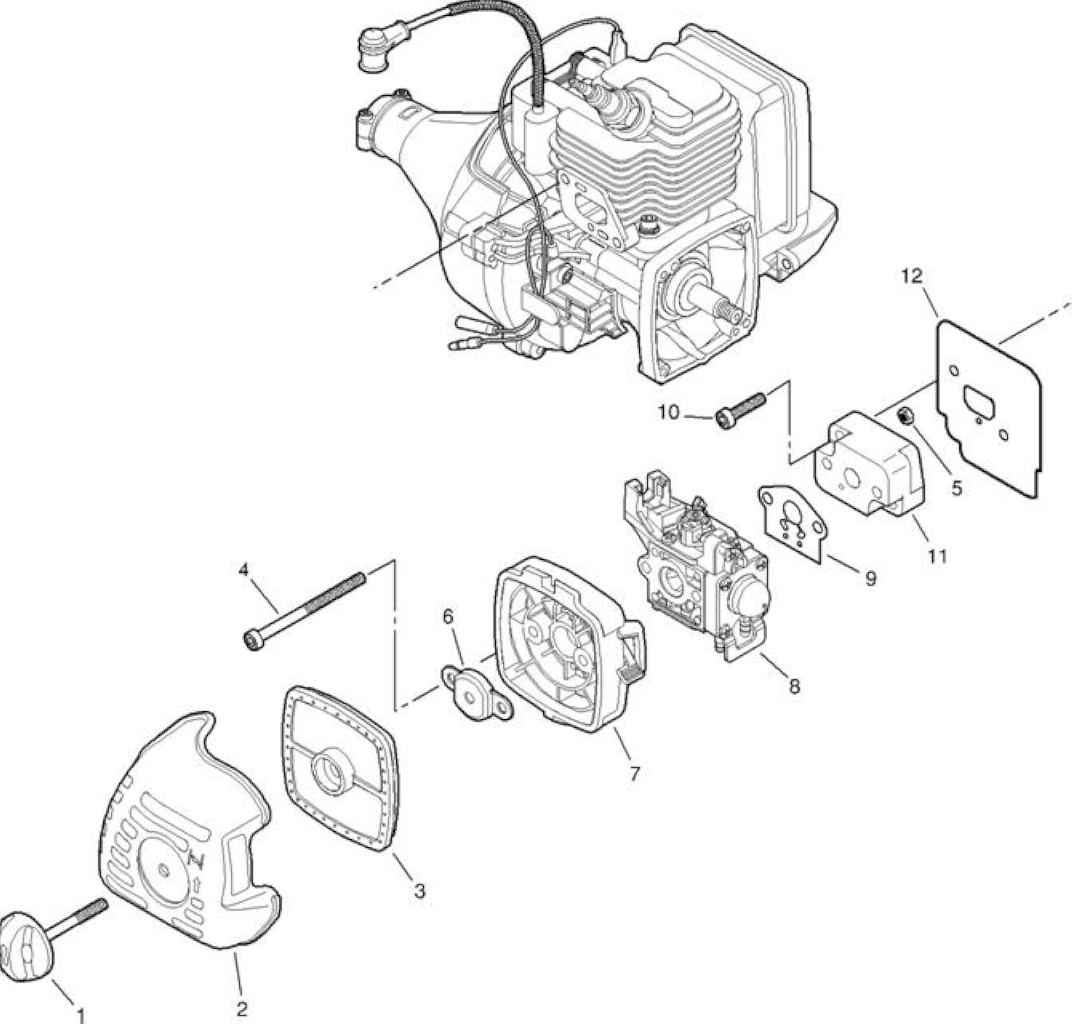

1	ECRV299000250	POMELLO	1
2	ECRA232000480	COPERCHIO FILTRO ARIA	1
3	ECRA226001410	FILTRO ARIA	1
4	ECRV805000100	BOLT, TORX 5	2
5	ECR90050000005	DADO N05	2
6	ECR12901152730	PIASTRINA	1
7	ECRP021012870	CORPO FILTRO ARIA	1
8	ECRA021001690	*VEDI ECRA021001691 * *T.I.09-395	1
9	ECRV103000480	*VEDI ECRV103001500 *	1
10	ECRV805000160	BULLONE TORX 5	2
11	ECR13001744331	*VEDI ECRP021015350 *	1
12	ECRV103000490	*VEDI ECRV103001360 *	1

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV805000160	BULLONE TORX 5	2
2	ECR61092227432	SUPPORTO SUPERIORE	1
3	ECR61092355230	SUPPORTO	1
4	ECR61091055230	AMMORTIZZATORE	1
5	ECRV804000060	BULLONE, TORX 4	4
6	ECRP021033780	*VEDI ECRP021033781 *	1
7	ECRV622000020	SPINOTTO	2
8	ECR90070100012	FERMO CS12	1
9	ECR90080796001	*VEDI ECR9405106001 *	2
10	ECR90070200028	FERMO CR28	1
11	ECRA556000590	TAMBURO FRIZIONE	1
12	ECRA056000240	FRIZIONE COMPLETA	1

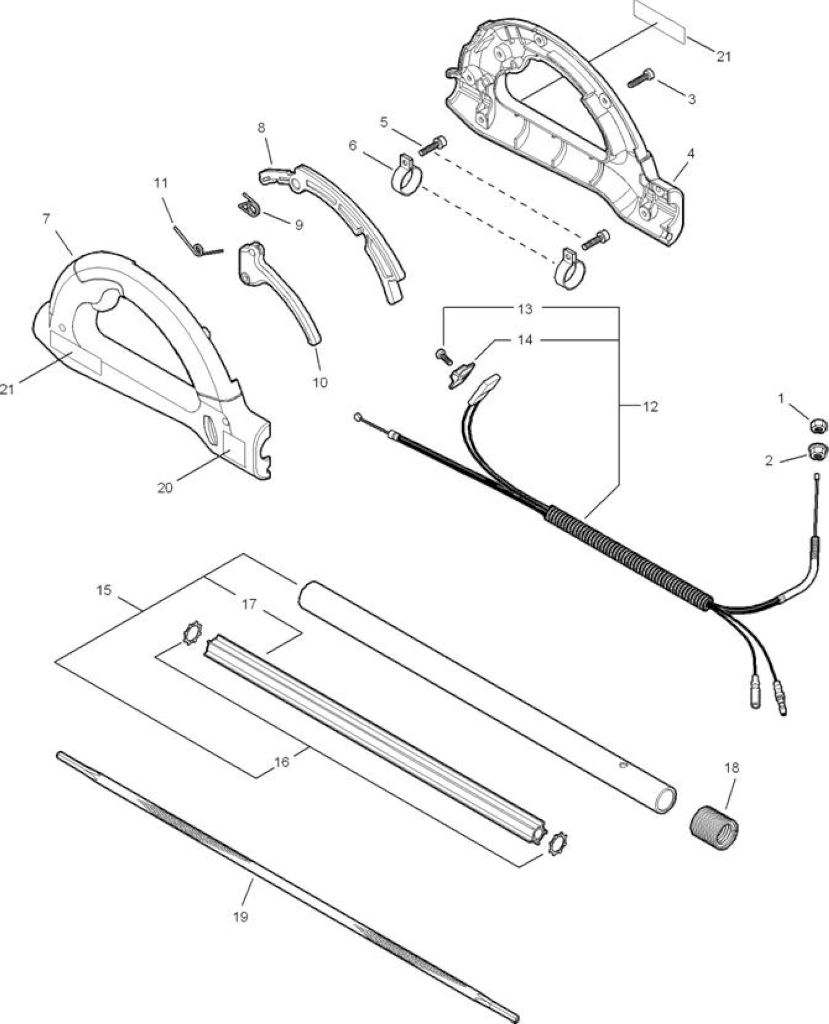

1	ECR90050200006	DADO 3N06	1
2	ECR90051500006	DADO FLANGIATO M6	1
3	ECRV805000000	BULLONE TORX 5	7
4	ECRC041000000	*VEDI ECRC041000001 *	1
5	ECRV805000130	BULLONE, TORX 5	2
6	ECRV495000680	FASCETTA	2
7	ECRC041000011	SEMI IMPUGNATURA POSTERIORE DX	1
8	ECRC460000100	FERMO ACCELERATORE	1
9	ECRV452000340	MOLLA DI RITORNO	1
10	ECRC450000260	GRILLETTO ACCELERATORE	1
11	ECRV452000330	MOLLA FERMO ACCELERATORE	1
12	ECRP021033760	CAVO ACCELERATORE COMPLETO	1
13	ECR9154503010	SCREW TAPTITE-P	1
14	ECRA444000020	PULSANTE	1
15	ECRC050000770	TUBO TRASMISSIONE *T.I.15-572	1
16	ECRV583000110	RING	2
17	ECRC507000160	GUIDA FLESSIBILE	1
18	ECRV475004000	TUBETTO	1
19	ECRC506000140	*VEDI ECRC506000100 *	1
20	ECRX505002361	LABEL,CAUTION	1
21	ECRX502000610	LABEL,ECHO	2

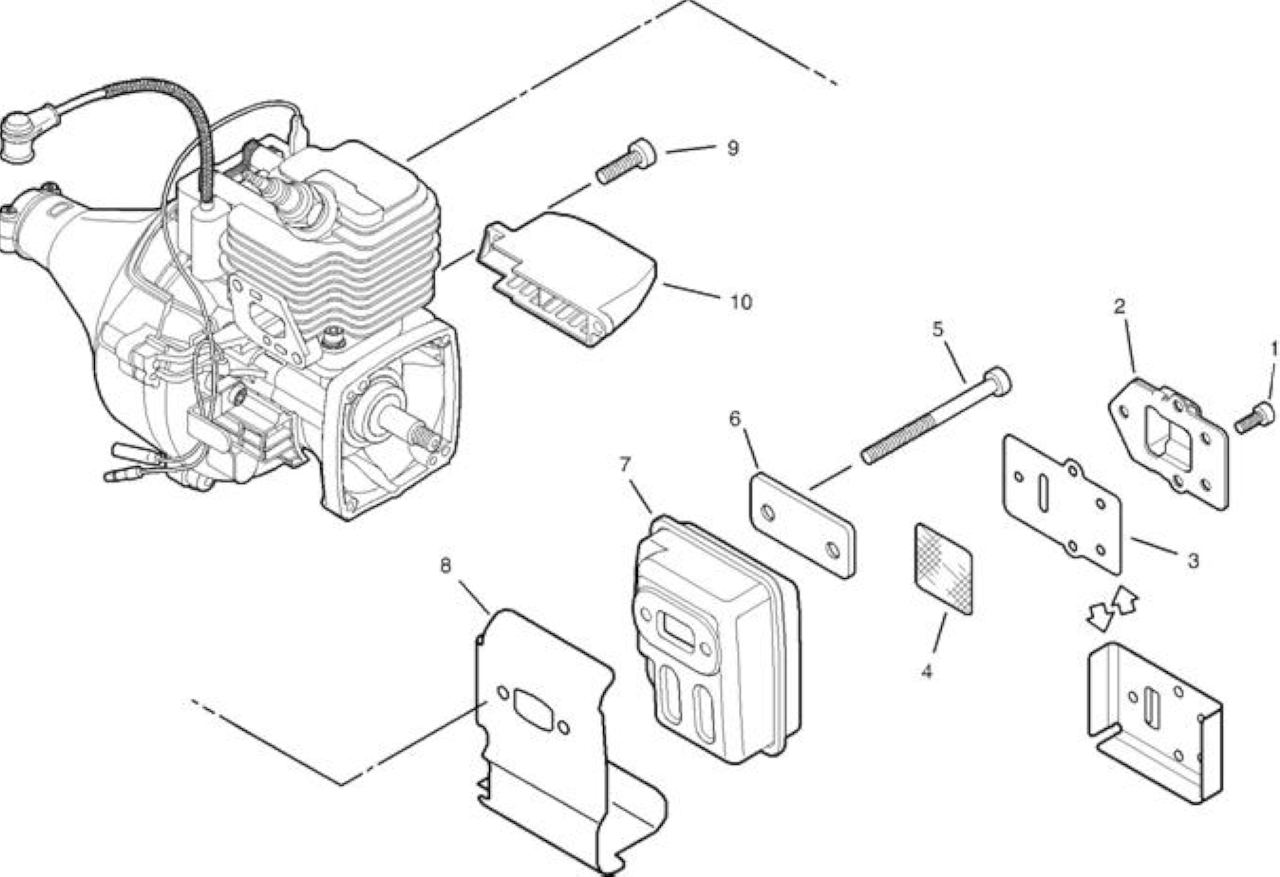

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV804000080	*VEDI ECRV8040000030 *	5
2	ECRA313000600	GUIDA SCARICO	1
3	ECRV104001760	GUIDA SCARICO	1
4	ECR14586240630	RETINA MARMITTA	1
5	ECRV805000190	BOLT, TORX 5	2
6	ECRV150000371	PIASTRINA	1
7	ECRA300000810	*VEDI ECRA300000811 *	1
8	ECRV104000850	GUARNIZIONE SCARICO	1
9	ECRV805000000	BULLONE TORX 5	1
10	ECRA320000480	COPRI MARMITTA	1

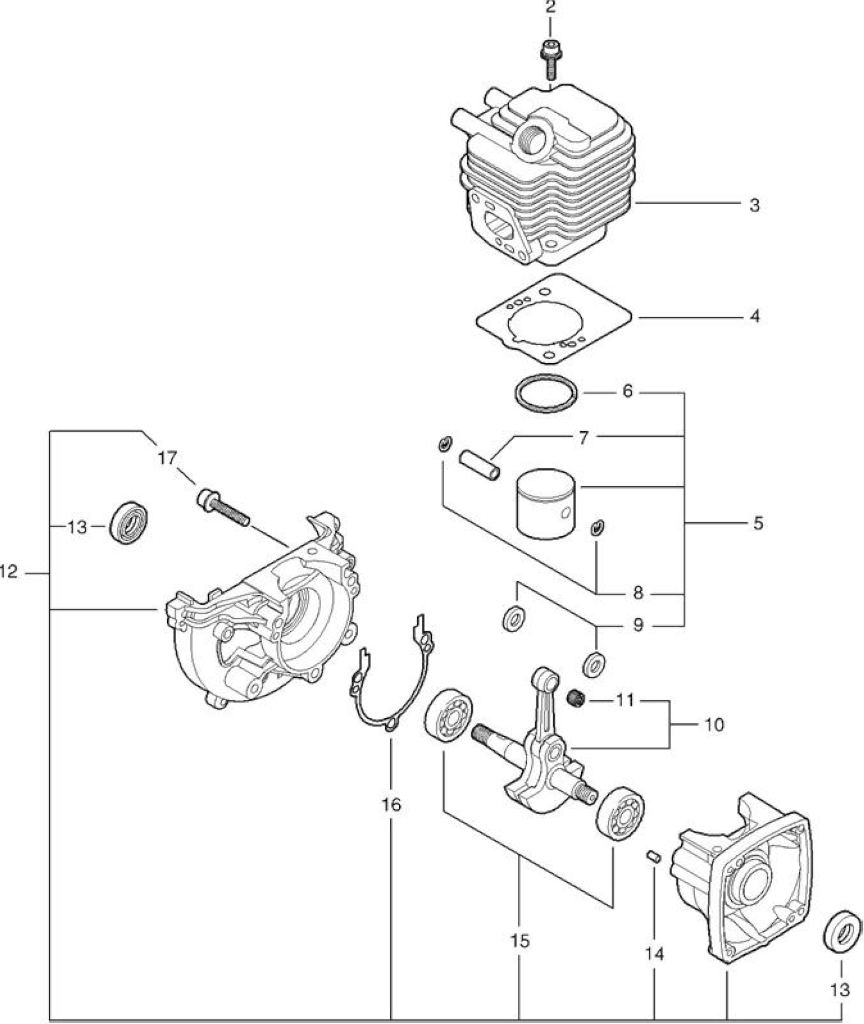

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECR90016205022	BULLONE BRUGOLA 5X22	2
3	ECRA130000540	CILINDRO *T.I.04-249	1
4	ECRV100000160	GUARNIZIONE CILINDRO *T.I.04-249	1
5	ECRP021007712	KIT PISTONE *T.I.04-249	1
6	ECRA101000090	FASCE ELASTICHE *T.I.04-247	1
7	ECR10001311520	SPINOTTO PISTONE	1
8	ECR10001504630	FERMO SPINOTTO	2
9	ECR10001411520	DISTANZIALE SPINOTTO	2
10	ECRA011000101	*VEDI ECRA011001410 *	1
11	ECRV553000060	CUSCINETTO DI BIELLA	1
12	ECR10020452132	*VEDI ECR10020452133 *	1
13	ECR10021242031	PARAOLIO	2
14	ECR10021503930	*VEDI ECR90033040080 *	2
15	ECR9403536201	CUSCINETTO BB6201/C3	2
16	ECR10024242030	GUARNIZIONE CARTER MOTORE	1
17	ECR90016205028	BULLONE BRUGOLA 5X28	3

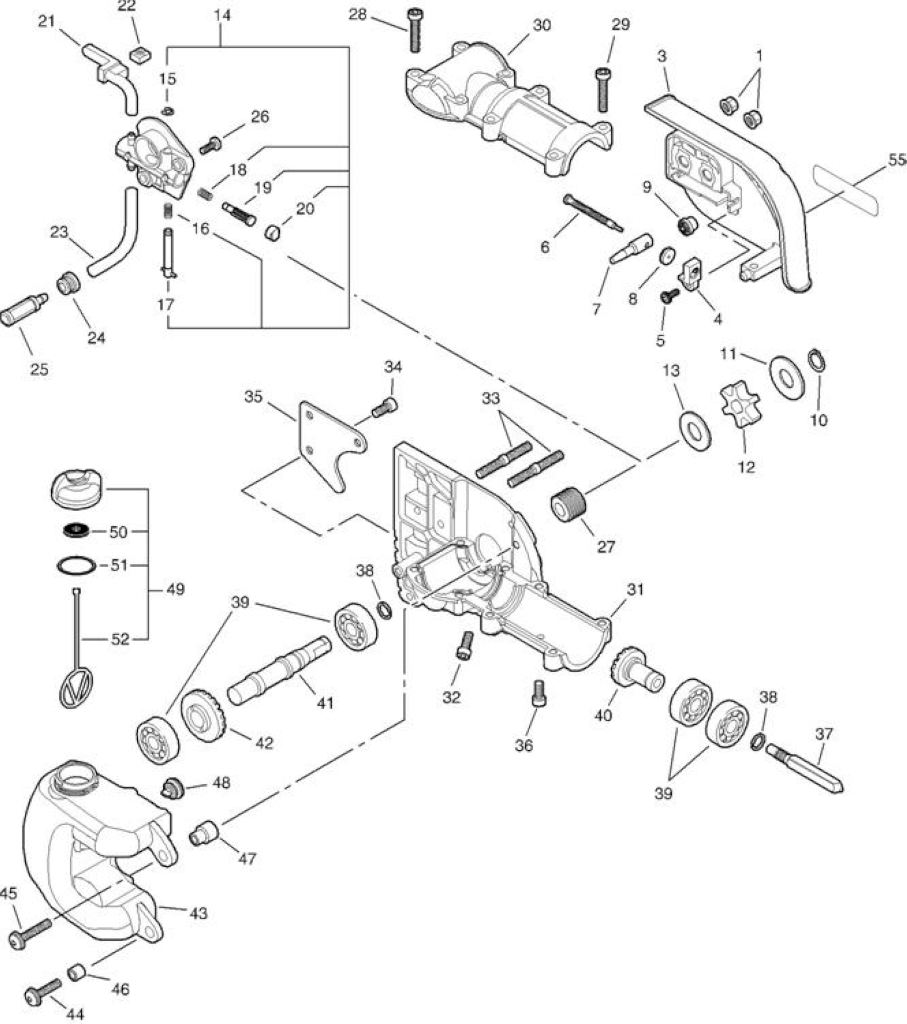

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECR43301903933	DADO CARTER SALVACATENA	2
3	ECRC300000920	*VEDI ECRC300000921 *	1
4	ECRV355000140	COLLARINO 8	1
5	ECRV252000040	SCREW,4	1
6	ECRV203000041	VITE TENDICATENA 8 MM *T.I.06-316	1
7	ECRC309000030	NOTTOLINO TENDICATENA	1
8	ECRV651000310	INGRANAGGIO TENDICATENA	1
9	ECRV651000320	INGRANAGGIO TENDICATENA	1
10	ECRV583000090	ANELLO	1
11	ECRV307000160	RONDELLA CIRCOLARE 10	1
12	ECRC580000070	PIGNONE CATENA	1
13	ECR17501439131	RONDELLA *T.I.06-339	1
14	ECRC022000010	POMPA OLIO AUTOMATICA *T.I.06-328	1
15	ECR12532715130	FERMO	1
16	ECRP022010670	MOLLA	1
17	ECRP022010680	ALBERINO REGOLAZIONE	1
18	ECRP022010660	MOLLA	1
19	ECRP022010650	ALBERINO P.O.	1
20	ECRP022010640	CAP, OIL PUMP	1
21	ECRV470000180	*VEDI ECRV470000181 *	1
22	ECR43724439130	FILTRINO TUBETTO OLIO	1
23	ECR13011014330	TUBETTO	1
24	ECR13211501461	*VEDI ECR13211501462 *	1
25	ECR43620502832	FILTRO OLIO *T.I.14-549	1
26	ECRV805000130	BULLONE, TORX 5	2
27	ECR43706338330	VITE SENZA FINE *T.I.06-328	1
28	ECRV805000170	BULLONE TORX 5 -SILVER-	8
30	ECRC531000030	COPERCHIO CARTER INGRANAGGI	1
31	ECRC531000430	CARTER INGRANAGGI	1
32	ECRV253000200	SCREW,5	1
33	ECRV224000040	PRIGIONIERO LAMA GUIDA	2
34	ECRV805000130	BULLONE, TORX 5	3
35	ECRC649000140	GANCIO	1
36	ECRV805000130	BULLONE, TORX 5	1
37	ECR61002522361	ALBERINO	1
38	ECR90070600012	FERMO WR12	1
39	ECR9404206001	CUSCINETTO BB6001	4
40	ECRV651000210	*VEDI ECRV651001180 *	1
41	ECRC534000430	ALBERINO INGRANGGIO	1
42	ECRV651000201	*VEDI ECRV651001190 *	1
43	ECRC200000081	SERBATOIO OLIO	1
44	ECRV805000160	BULLONE TORX 5	2

Rif.	Articolo	Descrizione	Q.tà Nota
45	ECRV805000170	BULLONE TORX 5 -SILVER-	1
46	ECR13104528230	COLLARINO	2
47	ECRV354000010	COLLARINO 6	1
48	ECR13131406320	VALVOLA SFIATO	1
49	ECRP021014940	*VEDI ECRP021005591 *	1
50	ECR43601237830	GUARNIZIONE TAPPO	1
51	ECR90072000018	ANELLO GOMMA P-18	1
52	ECRA365000050	MISCELATORE	1
55	ECRX502000600	ETICHETTA	1

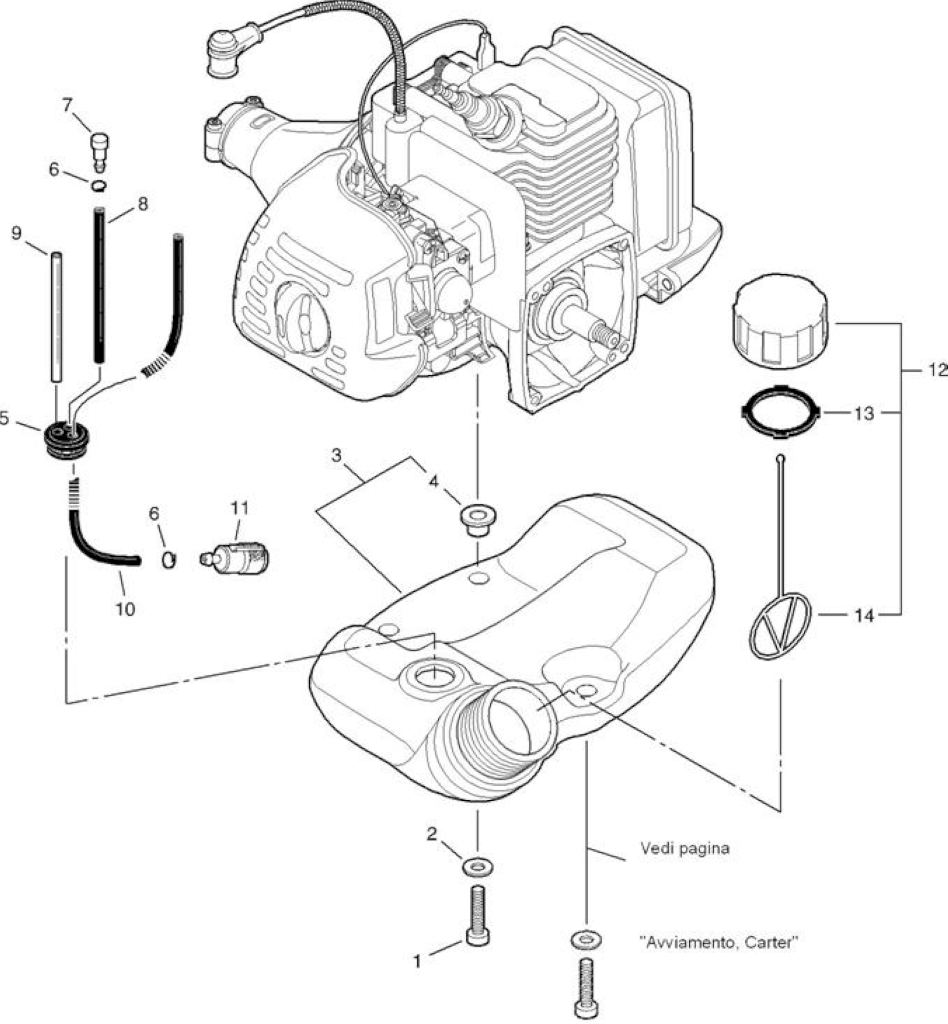

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV805000160	BULLONE TORX 5	2
2	ECR90060300005	RONDELLA PIANA M5	2
3	ECRA350000830	*VEDI ECRA350000780 *	1
4	ECRV353000231	COLLARINO 5	3
5	ECRV137000030	*VEDI ECR13211546730 *	1
6	ECR13201309820	*VEDI ECRV490001240 *	1
7	ECRA356000031	VALVOLA SFIATO	1
8	ECRV471001210	*VEDI ECRV471001211 *	1
9	ECR13201256030	TUBO MISCELA	1
10	ECRV470000840	*VEDI ECRV470000841 *	1
11	ECR13120507320	*VEDI ECR13120507321 *	1
12	ECRP021012210	*VEDI ECRP021012211 *	1
13	ECR13101655830	*VEDI ECRV107000190 *	1
14	ECRA365000060	MISCELATORE	1
