Informazioni tecniche

CILINDRATA                                         23,9

POTENZA                                             0,8 (1,1)

PESO M243S                                         4,5

PESO M243S + SBA-AHS2422                      6,36

PESO M243S + SBA-P24                            6

PESO M243S + SBA-AH2422                       6,7

PESO M243S +SBA-TX24                           5,7

LUNGHEZZA M243S + SBA-AHS2422              1874

LUNGHEZZA M243S + SBA-P24                    2910

LUNGHEZZA M243S + SBA-AH2422                2500

LUNGHEZZA M243S + SBA-TX24                  1878

Motore, Marmitta



Carter campana, basamento Pistone, Frizione

Volano, Bobina Avviamento

Filtro aria, carburatore Serbatoio

Tubolare, Asta trasmiss., accel. Impugnatura sx

Cinghia Caburatore

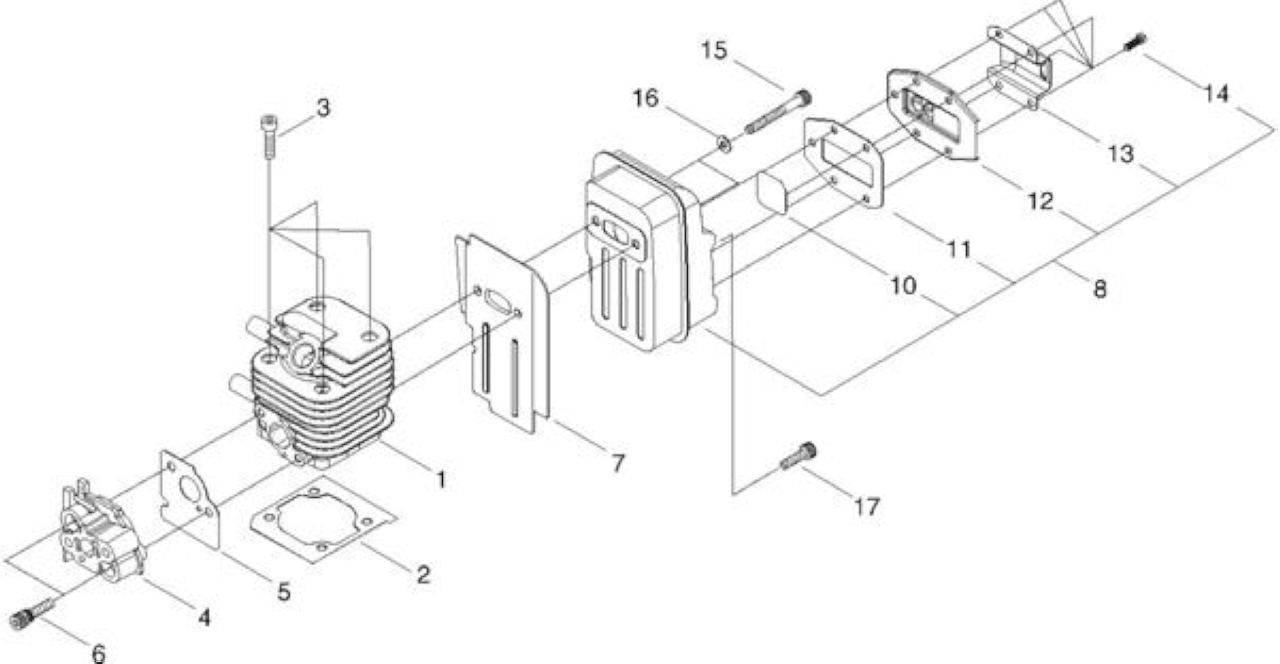

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA130001710

CILINDRO

1

2

ECRV100000610

GUARNIZIONE CILINDRO

1

3

ECR90010505016

BULLONE BRUGOLA 5X16

4

4

ECRA200000910

ISOLATORE

1

5

SKRV103000660

GUARNIZIONE ISOLATORE

1

6

ECR90016205030

BULLONE BRUGOLA 5X30

2

7

ECRV104001090

GUARNIZIONE MARMITTA

1

8

ECRP021037641

MARMITTA COMPLETA

1

10

ECRA310000170

SCREEN

1

11

SKRV104001100

GUARNIZIONE

1

12

ECRA313001660

GUIDE, EXHAUST

1

13

ECRA313001230

PIASTRINA

1

14

ECR90028304008

SCREW 4*8

5

15

ECR9110905055

BULLONE

2

16

ECR90060400005

WASHER 5 SUS

2

17

ECR90010605012

BULLONE BRUGOLA 5X12

1

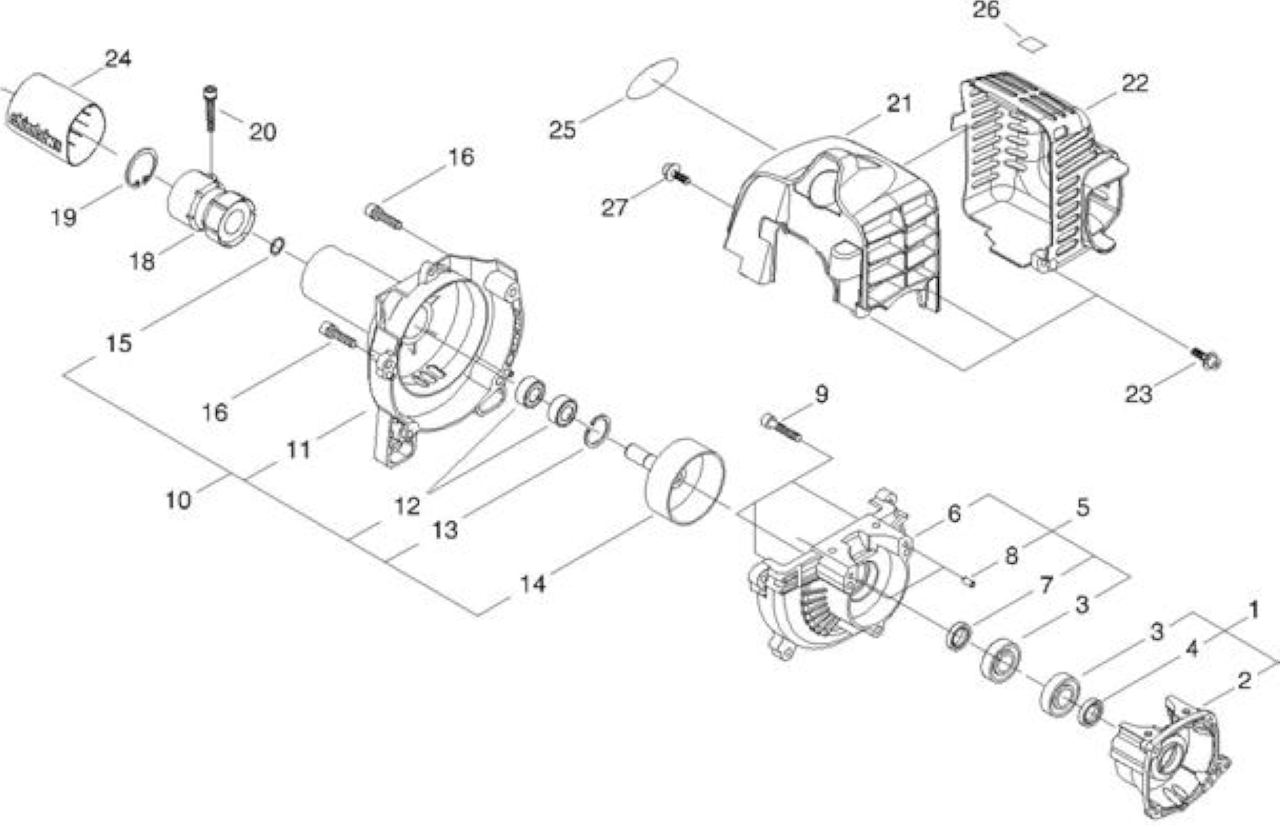

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021035650

CARTER MOTORE (S) COMPL.

1



2

ECRA120000140

CRANK CASE S

1



3

ECR90080036001

CUSCINETTO BB6001/C3

1



4

ECRV505000070

PARAOLIO

1



5

ECRP021035660

CARTER MOTORE (M) COMPL.

1



6

ECRA120000130

CRANK CASE M

1



3

ECR90080036001

CUSCINETTO BB6001/C3

1



7

ECRV505000080

PARAOLIO

1



8

ECR90033040080

COPPIGLIA 4X08

2



9

ECR90010505025

BULLONE BRUGOLA 5X25

3



10

ECRP021035702

CARTER VENTOLA COMPLETO

1



11

ECRA172001700

CARTER FRIZIONE

1



12

ECR90080206000

CUSCINETTO BB6000

2



13

ECR90070200026

FERMO CR26

1



14

SKRA556001300

TAMBURO FRIZIONE X COP.IN METALLO

1



15

ECR90070100010

FERMO CS10

1



16

ECR90016205018

BULLONE BRUGOLA 5X18

2



18

ECRA575000470

AMMORTIZZATORE

1



19

ECR90070200040

FERMO CR40

1



20

ECR9112205022

BULLONE

1



21

ECRA160002280

CARTER CILINDRO

1



22

ECRA320000870

CARTER MARMITTA

1



23

ECRV202000200

BULLONE

3



24

SKRA413000000

PROTEZIONE *NON CONSEGNARE*

1



25

ECRX504007730



1



26

ECRX505002310

ETICHETTA

1



27

ECRV202000200

BULLONE

1

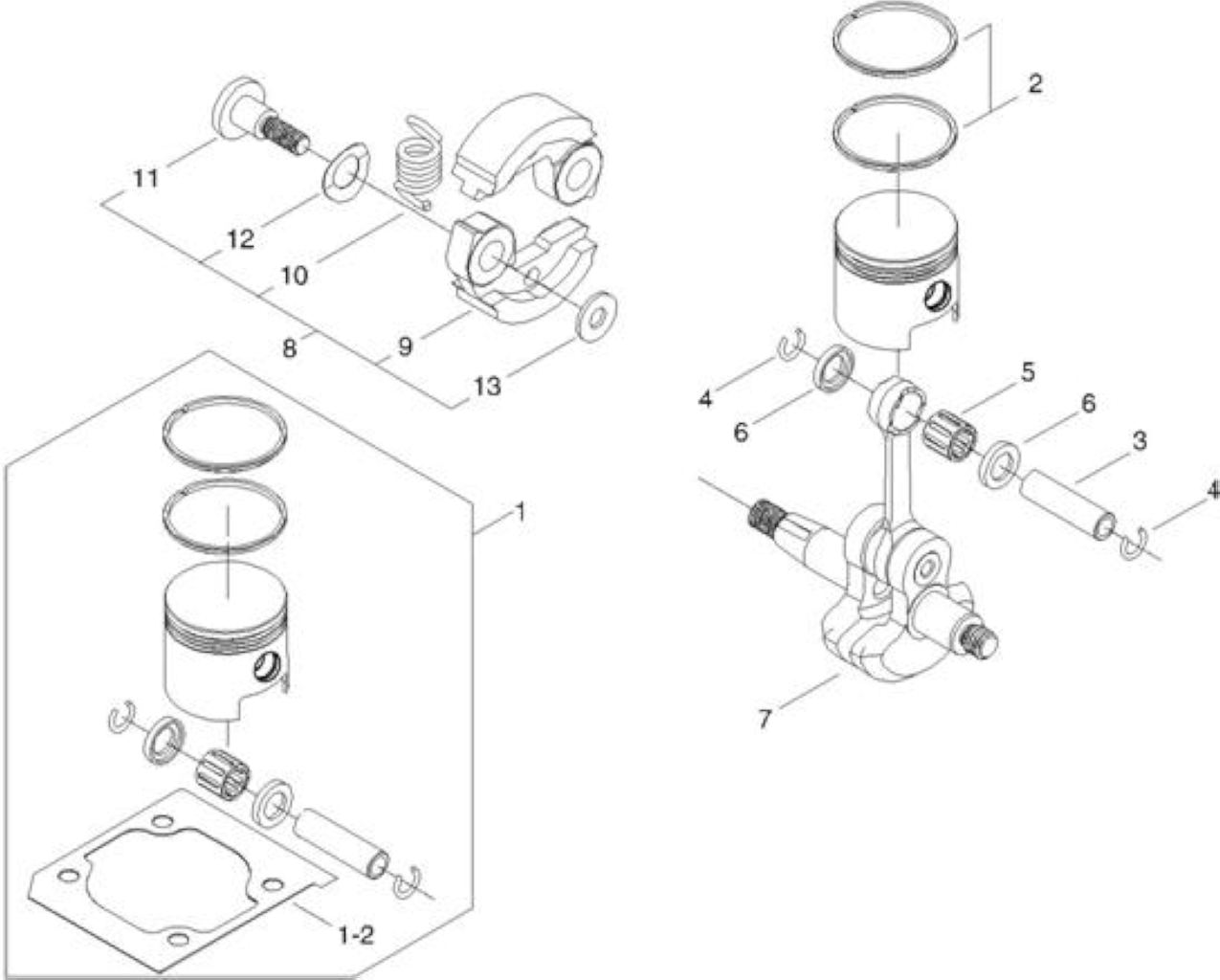

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021035670

*VEDI ECRP021035672 *

1

2

SKRA101000290

FASCIA ELASTICA

2

3

ECRV606000000

SPINOTTO PISTONE

1

4

ECR10001504630

FERMO SPINOTTO

2

5

SKRV553000080

CUSCINETTO AD AGHI

1

6

SKRV306000250

*VEDI ECRV306000250 *

2

7

ECRA011000700

ALBERO MOTORE

1

8

ECRA056000260

FRIZIONE COMPLETA

1

9

SKRA553000060

MASSA FRIZIONE

2

10

SKRA566000050

*VEDI SKRA566000200 *

1

11

SKRA557000040

BULLONE FRIZIONE

2

12

SKRV346000040

RONDELLA ELASTICA

2

13

SKRV304000150

RONDELLA

2

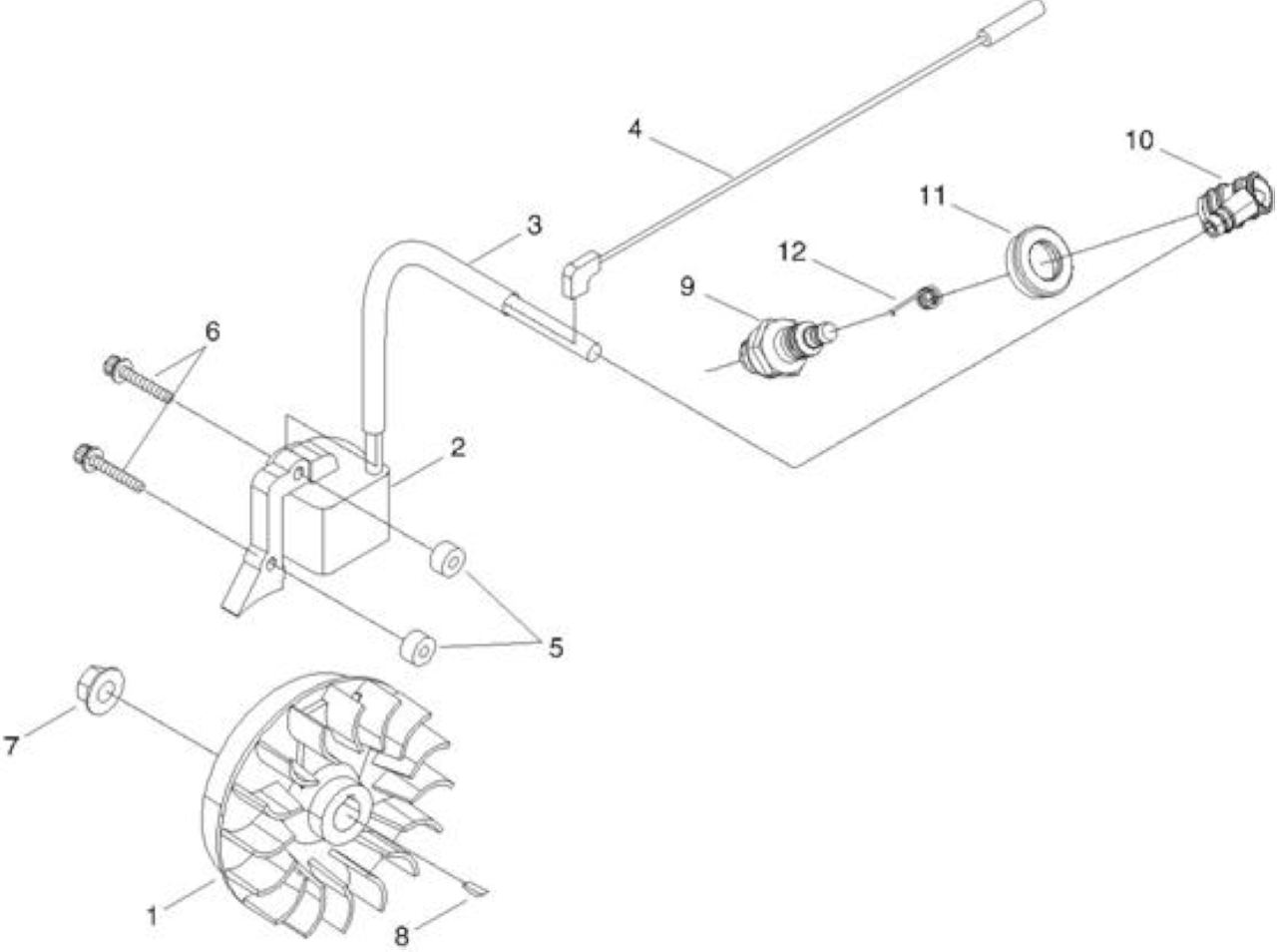

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001060

VOLANO

1

2

ECRA411001150

*VEDI ECRA411001540 *

1

3

ECRV475006600

TUBETTO

1

4

ECRV485002470

LEAD

1

5

SKRV322000040

ELEMENTO ISOLANTE

2

6

ECRV202000480



2

7

ECRV265000140

DADO

1

8

ECR9311503010

CHIAVELLA

1

10

ECRA427000060

CAPPUCCIO CANDELA

1

11

ECRA429000090

COPERTURA CAPPUCCIO

1

12

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

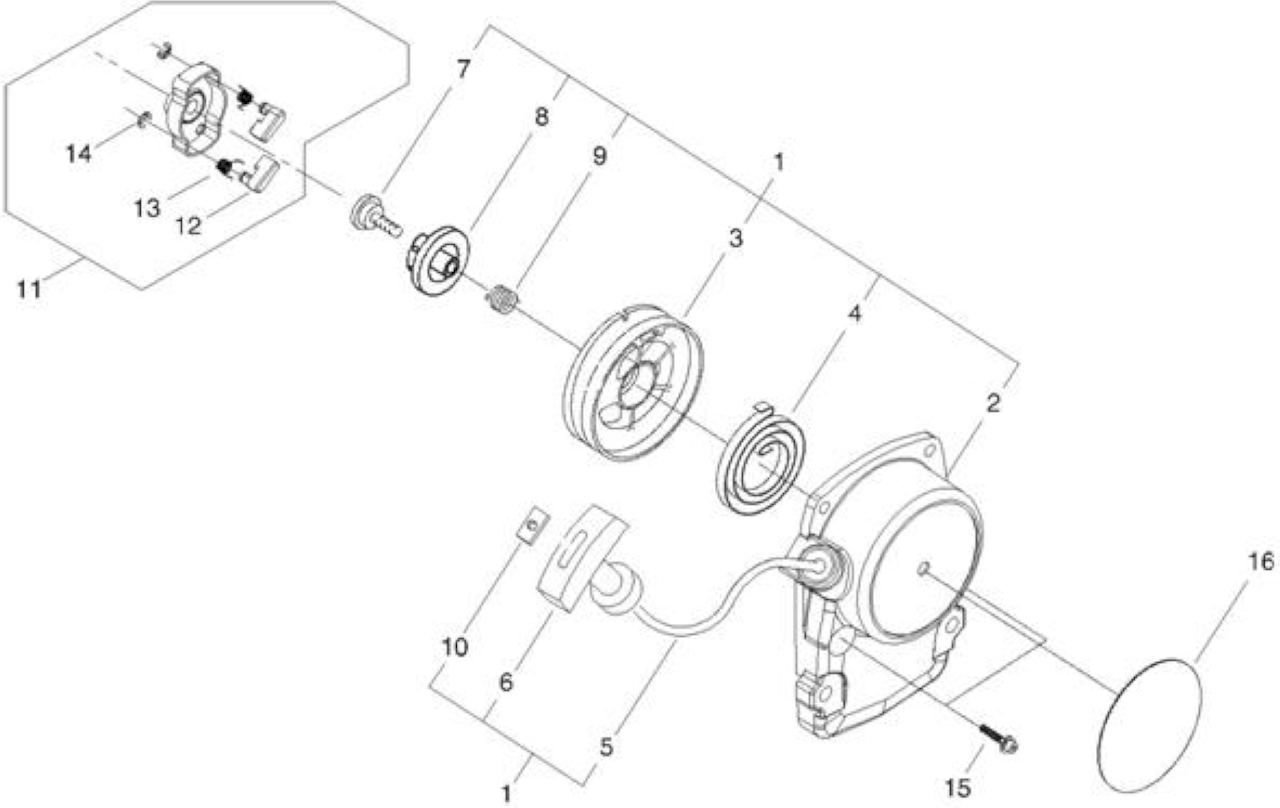

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051002840

AVVIAMENTO COMPL.T243

1

2

ECRA500001361



1

3

ECRP022027980

PULEGGIA AVVIAMENTO

*T.I.12-511

1

4

ECR17722042030

* VEDI ECRP022019680 *

1

5

ECRP022008260

ROPE

1

6

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

7

ECR17723661830

*VEDI ECRV253000310 *

1

8

ECRP022028000

INNESTO AVVIAMENTO

*T.I.12-511

1

9

ECRP022008270

MOLLA DI RITORNO

1

10

ECR17724611120

*VEDI ECRP022037670 *

1

11

ECRA052000180

GANCI AVV.TO COMPLETI

1

12

ECRP022006850

GANCIO AVVIAMENTO

2

13

ECRP022006510

*VEDI ECR17723412220 *

2

14

ECRP022002100

*VEDI SKRP022002100 *

2

15

ECRV202000200

BULLONE

2

16

ECRX504007680

ETICHETTA

1

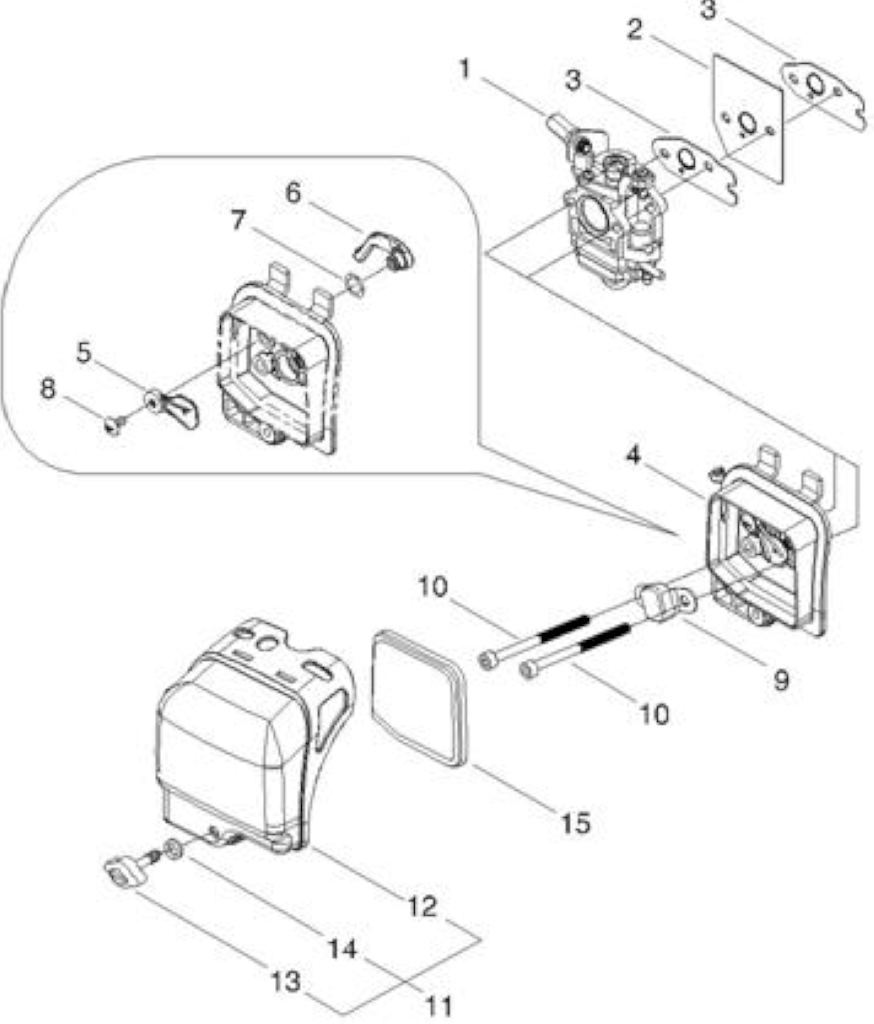

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA021003310

*VEDI ECRA021003311 *

1

2

ECRA209000460

PIASTRA ISOLATORE

1

3

ECRV103001060

GUARNIZIONE

2

4

ECRA023000290

CORPO FILTRO ARIA COMPL.

1

5

ECRA243000280

PIASTRINA ARIA

1

6

ECRA242000140

LEVA ARIA

1

7

ECRV346000050

RONDELLA

1

8

ECR9143904012

SCREW,TRUSS,T

1

9

ECRA244000120

PIASTRINA

1

10

ECR9110905060

BULLONE

2

11

SKRA232000640

CORPO FILTRO ARIA COMPL.

1

12

ECRA232000630

*VEDI SKRA232000640 *

1

13

ECRV299000340

POMELLO

1

14

SKRV323000080

SPESSORE

1

15

ECRA226001390

ELEMENTO FILTRO ARIA

1

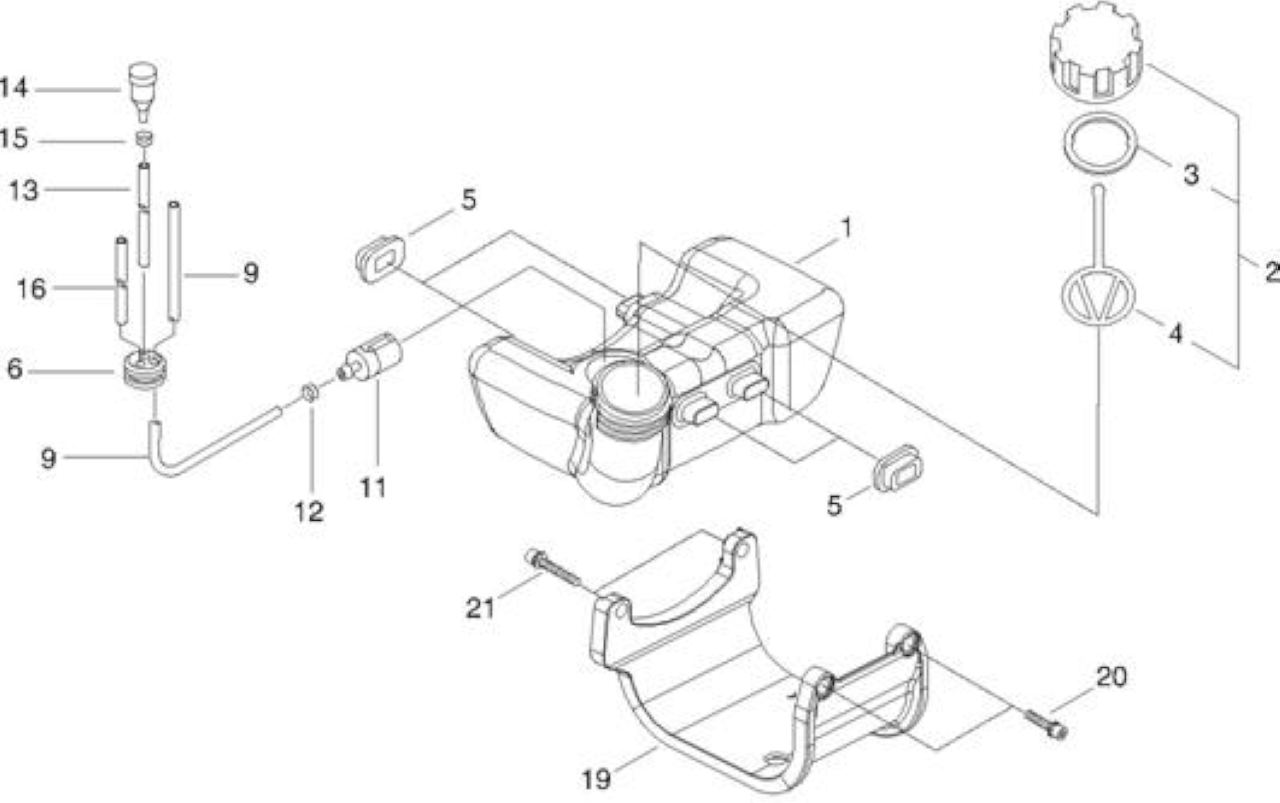

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350000972

SERBATOIO MISCELA

1

2

ECRP021035680

*VEDI ECRP021035681 *

1

3

ECR13101655830

*VEDI ECRV107000190 *

1

4

ECRA365000060

MISCELATORE

1

5

SKRV420002220

*VEDI ECRV420002220 *

4

6

ECR13211555930

*VEDI ECR13211555931 *

1

9

ECR43721030830

*VEDI ECR43721030831 *

1

11

ECRA369000001

FILTRO MISCELA

1

12

ECRV490001240

CLIP

1

13

ECR13011054430

*VEDI ECR13011054431 *

1

14

SKRA356000040

VALVOLA SFIATO

1

15

ECRV490001230

CLIP

1

16

ECR13201049730

TUBO MISCELA ESTERNO

1

19

ECRA175000080

PROTEZIONE SERBATOIO

1

20

ECR90016205018

BULLONE BRUGOLA 5X18

2

21

ECR90016205040

BULLONE BRUGOLA 5X40

2

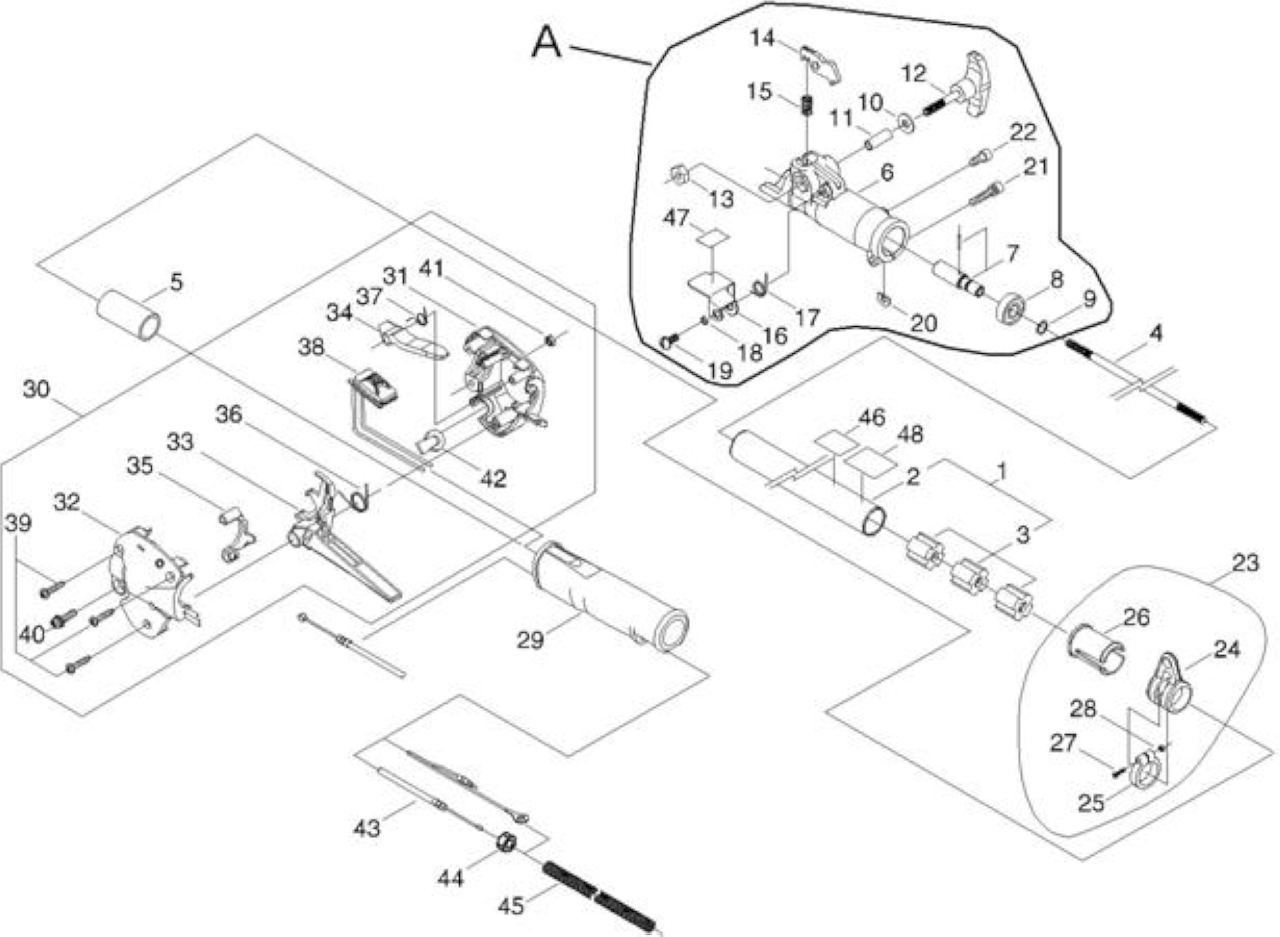

Text Box: A SKRP021028870 RACCORDO COMPLETO 1

Rif.        Articolo                  Descrizione                                  Q.tà Nota

1           SKRC050001500    TUBOLARE C/AMMORTIZZATORI 1



2

ECRC500000480

TUBOLARE

1

3

SKRC501000010

AMMORTIZZATORE

3

4

SKRC504000550

ALBERO TRASMISSIONE

1

5

ECRV363000120

SPESSORE

1

6

SKRC510000200

TUBO GIUNZIONE

1

7

SKRP021028880

ALBERINO

1

8

SKR90080400609

CUSCINETTO A SFERE 609ZZ

1

9

ECR90070600009

FERMO WR09

1

10

ECRV304000160

RONDELLA

1

11

SKRV354000260

COLLARINO

1

12

SKRV299000350

MANOPOLA

1

13

SKRV264000120

DADO

1

14

SKRC661000050

LEVA

1

15

SKRV450000860

MOLLA

1

16

SKRC516000020

SUPPORTO

1

17

ECRV452000510

MOLLA

1

18

SKRV353000330

COLLARINO

1

19

ECR9157705012

VITE

1

20

ECRV340000300

SPESSORE

1

21

ECRV203000560

BULLONE

1

22

ECR90010505012

BULLONE BRUGOLA 5X12

1

23

ECRC063000000

SUPPORTO CINGHIA COMPL.

1

24

ECRC670000060



1

25

ECRV495001330

COLLARINO

1

26

ECRV363000110

SPESSORE

1

27

ECR9157804016

SCREW PM

1

28

ECR90050000004

DADO N04

1

29

ECRC412000261

IMPUGNATURA IN GOMMA

1

30

SKRC044000350

LEVA ACCELERATORE COMPL.

1

31

ECRC401000140

CORPO IMPUGNATURA ACCEL.DX1

32

ECRC401000150

CORPO IMPUGNATURA ACCEL.SX 1

33

SKRC450000480

LEVA ACCELERATORE                 1

34

SKRC460000190

FERMO ACCELERATORE              1

35

SKRC461000020

LEVA BLOCCA ACCELERATORE  1

36

ECRV452000700

MOLLA                                         1

37

SKRV452000500

MOLLA LEVA ACC.                       1

38

ECRA440001390

INTERRUTTORE                           1

39

ECRV252000380

SCREW TAPPING                         3

40

ECR9157505020

SCREW PM SPW                           1

41

ECR9201705000

NUT                                              1

42

ECRV162000350

* VEDI SKR6388065410 *           1

43

ECRV430002611

CAVO ACCELERATORE                1



Rif.

Articolo

Descrizione

Q.tà Nota

44

ECR90050200006

DADO 3N06

1

45

ECRV475004470

TUBE

1

46

ECRX505002970

ETICHETTA

1

47

ECRX505002880

ETICHETTA

1

48

ECRX508000290

ETICHETTA

1

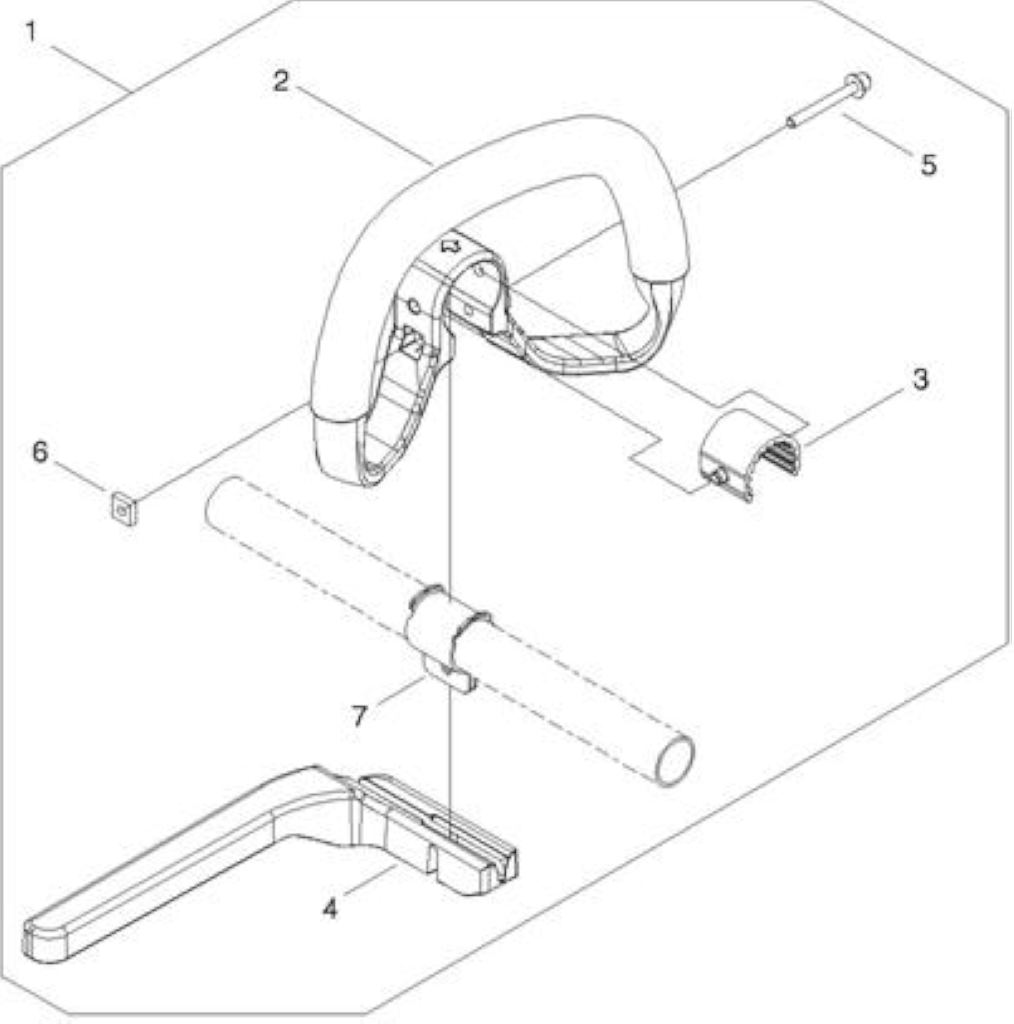

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021036370

IMPUGNATURA SX COMPLETA

1

2

ECRC400001020

*VEDI ECRP021043670 *

1

3

ECRV420003860

CUSHION

1

4

ECRC405000420

SUPPORTO IMPUGNATURA

*T.I.17-614

1

5

ECRV203000770

BOLT-SLPW

1

6

SKRV263000130

DADO

1

7

ECRV495002580

BAND

1

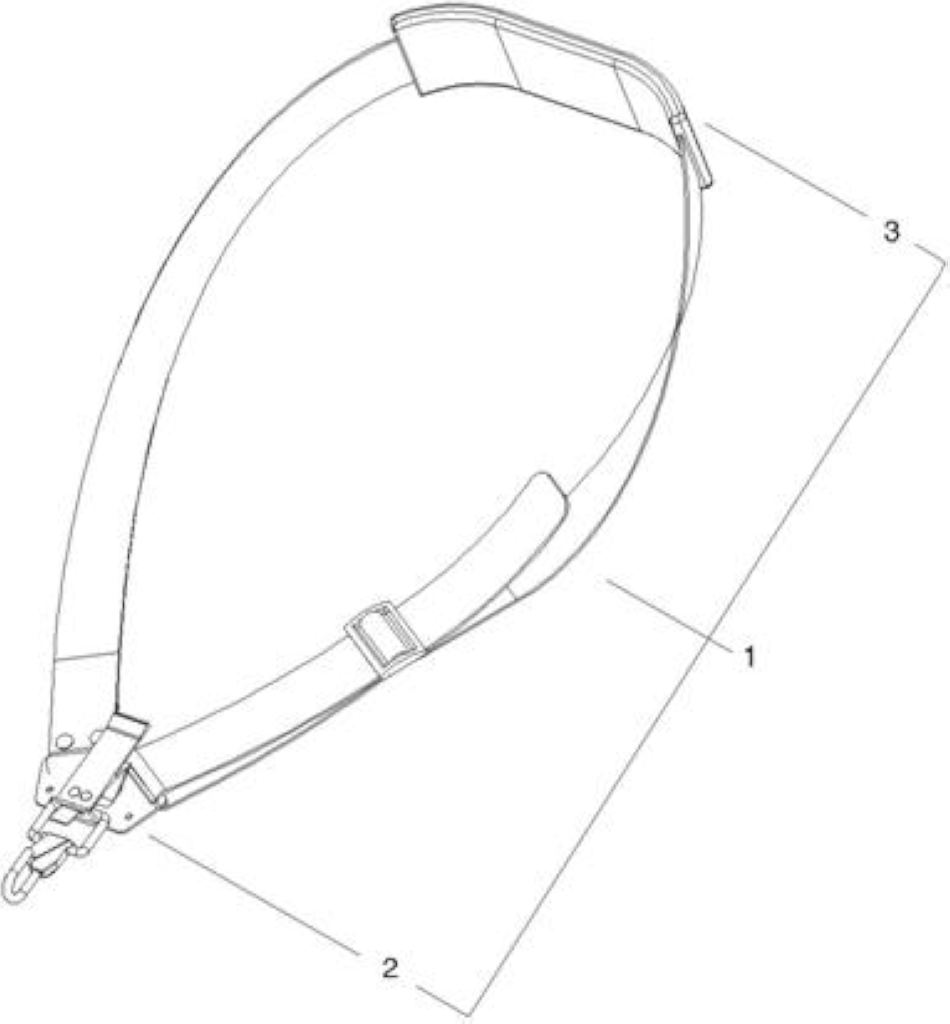

Rif.

Articolo

Descrizione

Q.tà Nota

1

SKRC062000390

CINGHIA COMPL.

1

2

ECRC649000200

CLIP

1

3

ECRC644000080

PROTECTOR

1

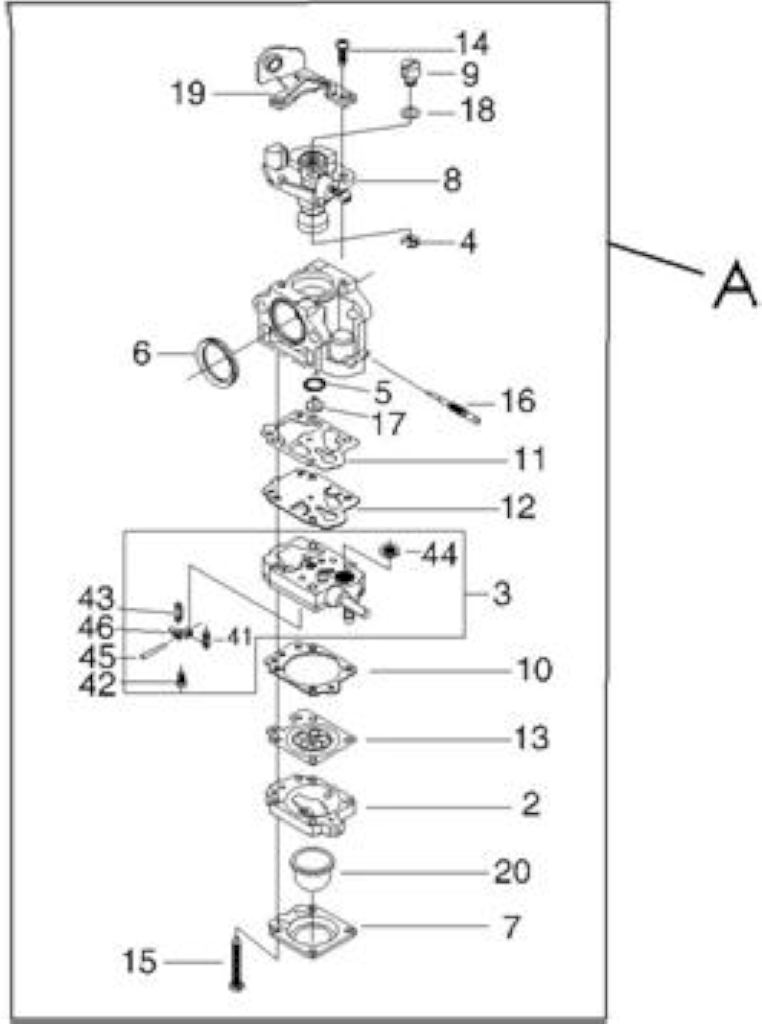

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021003310

*VEDI ECRA021003311 *

1



2

ECRP003003980

COPERCHIO MEMBRANA

1



3

ECRP003004150

CORPO POMPA COMPLETO

1



41

ECR12313719830

SPILLO CARBURATORE

1



42

ECR12313905560

VITE BILANCIERE

1



43

ECR12312205560

MOLLA BILANCIERE

1



44

ECR12312610631

FILTRO CARBURATORE

1



45

ECR12313803930

SPINOTTO

1



46

ECR12312303930

BILANCIERE

1



4

ECR12317307930

FERMO CE

1



5

ECR12318340630

ANELLO GOMMA

1



6

ECR12314312110

GUARNIZIONE AD ANELLO

1



7

ECR12314205560

COPERCHIO MEMBRANA POMPANTE

1



8

ECRP003004160

VALVOLA CARBURATORE

1



9

ECR12317245130

PERNO CARBURATORE

1



10

ECR12314005560

GUARNIZIONE MEMBRANA

1



11

ECRP003004100

GUARNIZIONE MEMBRANA

1



12

ECR12311240630

MEMBRANA POMPANTE

1



13

ECRP003001850

MEMBRANA CON DISCO

1



14

ECR12311440630

VITE SUPPORTO

2



15

ECR12311005560

SCREW, PUMP COVER

4



16

ECRP003004110

NEEDLE

1



17

ECRP003004120

GETTO

1



18

ECR12314954230

RONDELLA

1



19

ECR12312854230



1



20

ECR12318140630

PRIMER

1
