Avviamento Basamento motore Bobina, Volano Carburatore

Cilindro, Pistone, Albero motore Filtro aria, Carburatore

Frizione, Campana, Carter campana Impugnatura acceleratore Impugnatura, Aste

Marmitta Serbatoio







Rif.

Articolo

Descrizione

Q.tà Nota

1

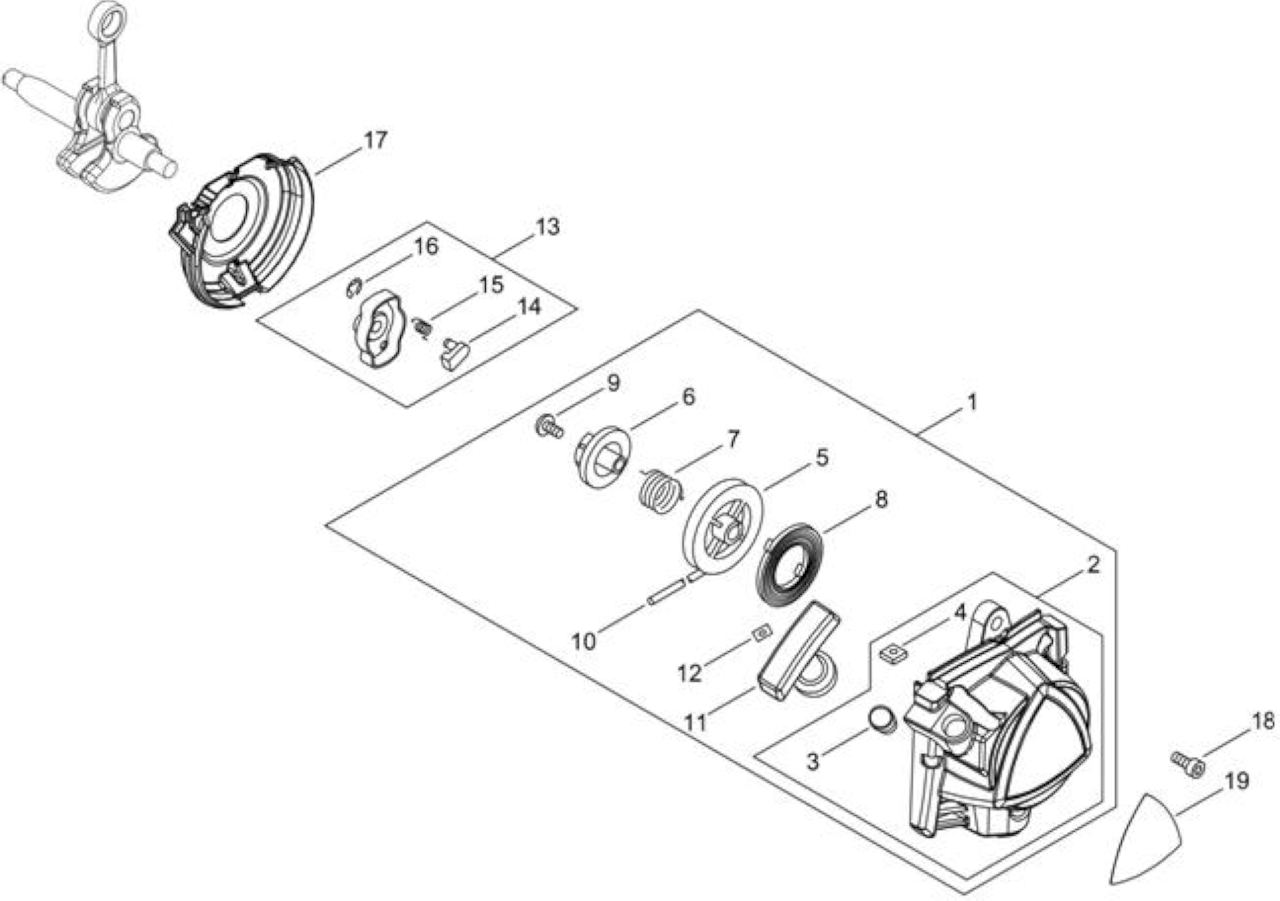

ECRA051003220

AVVIAMENTO COMPLETO

1

2

ECRP022043670

CARTER AVVIAMENTO

1

3

ECRP022045770

GUIDA FUNE

1

4

ECR90056500005

DADO N.5

5

5

ECRP022033320

PULEGGIA AVVIAMENTO

1

6

ECRP022033310

INNESTO AVVIAMENTO

1

7

ECRP022008270

MOLLA DI RITORNO

1

8

ECR17722040630

MOLLA AVVIAMENTO

1

9

ECR17723661830

*VEDI ECRV253000310 *

1

11

ECR17722827030

IMPUGNATURA AVVIAMENTO

1

12

ECRP022037670

FERMA FUNE

1

13

ECRA052000180

GANCI AVV.TO COMPLETI

1

14

ECRP022006850

GANCIO AVVIAMENTO

2

15

ECR17723412220

MOLLA DI RITORNO

2

16

ECRP022002100

*VEDI SKRP022002100 *

2

17

ECRA127000470

PARAPOLVERE

1

18

ECRV805000140

BULLONE TORX 5

3

19

ECRX547003420



1

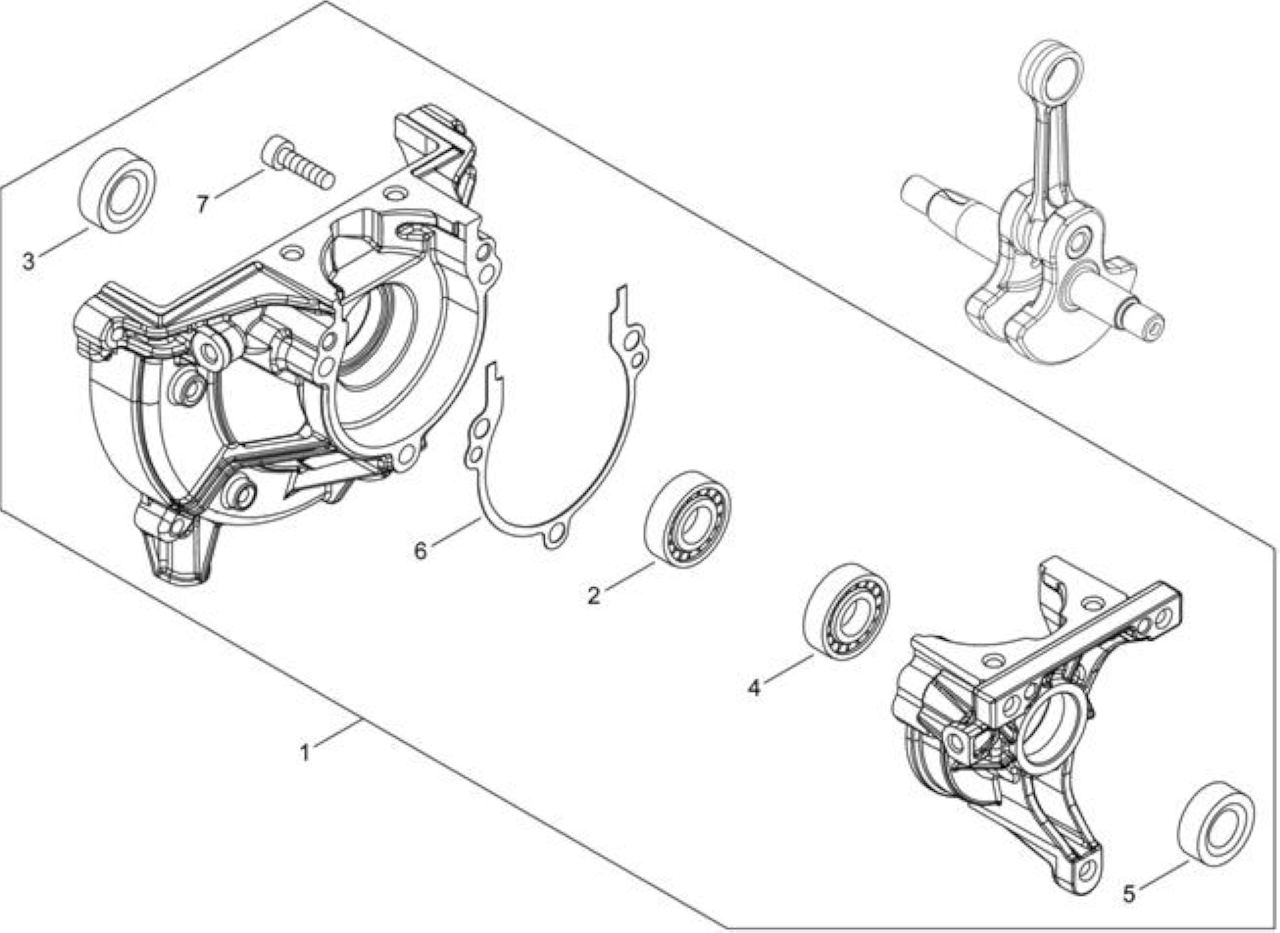

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021050850

KIT CARTER MOTORE

1

2

ECR90080036001

CUSCINETTO BB6001/C3

1

3

ECR10021242031

PARAOLIO

1

4

ECR90081036000

CUSCINETTO

1

5

ECRV503000040

PARAOLIO

1

6

ECRV102000300

GUARNIZIONE CARTER MOTORE

1

7

ECRV805000220

BULLONE TORX 5 -NERO-

3









Rif.

Articolo

Descrizione

Q.tà Nota

1

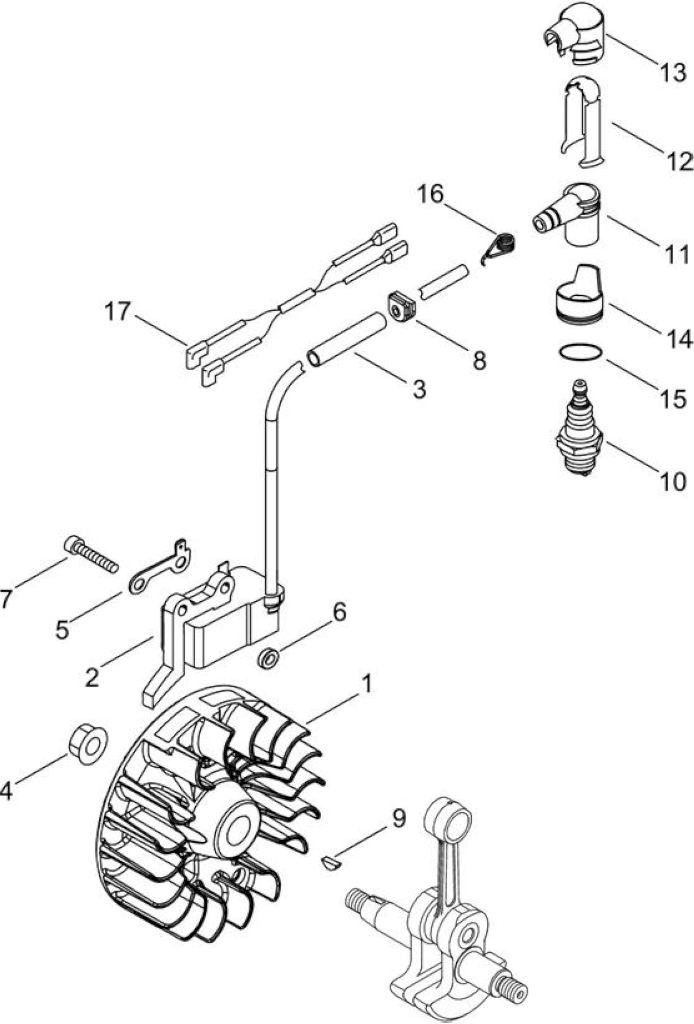

ECRA409001320

VOLANO

1

2

ECRA411001790

*VEDI ECRA411001791 *

1

3

ECRV475007540

TUBETTO

1

4

ECR90051500008

DADO N8

1

5

ECRC152001030

CONNETTORE

1

6

ECRV323000070

RONDELLA, 5

2

7

ECRV805000210

BULLONE TORX 5X20

2

8

ECR15611004920

GUIDA IN GOMMA

1

9

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

11

ECRA427000090



1

12

ECRV151000170



1

13

ECRA429000110



1

14

ECRJ473000120



1

15

ECR90072000022

ANELLO GOMMA P-22

1

16

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

17

ECRV485002880



1









Rif.

Articolo

Descrizione

Q.tà

Nota

1

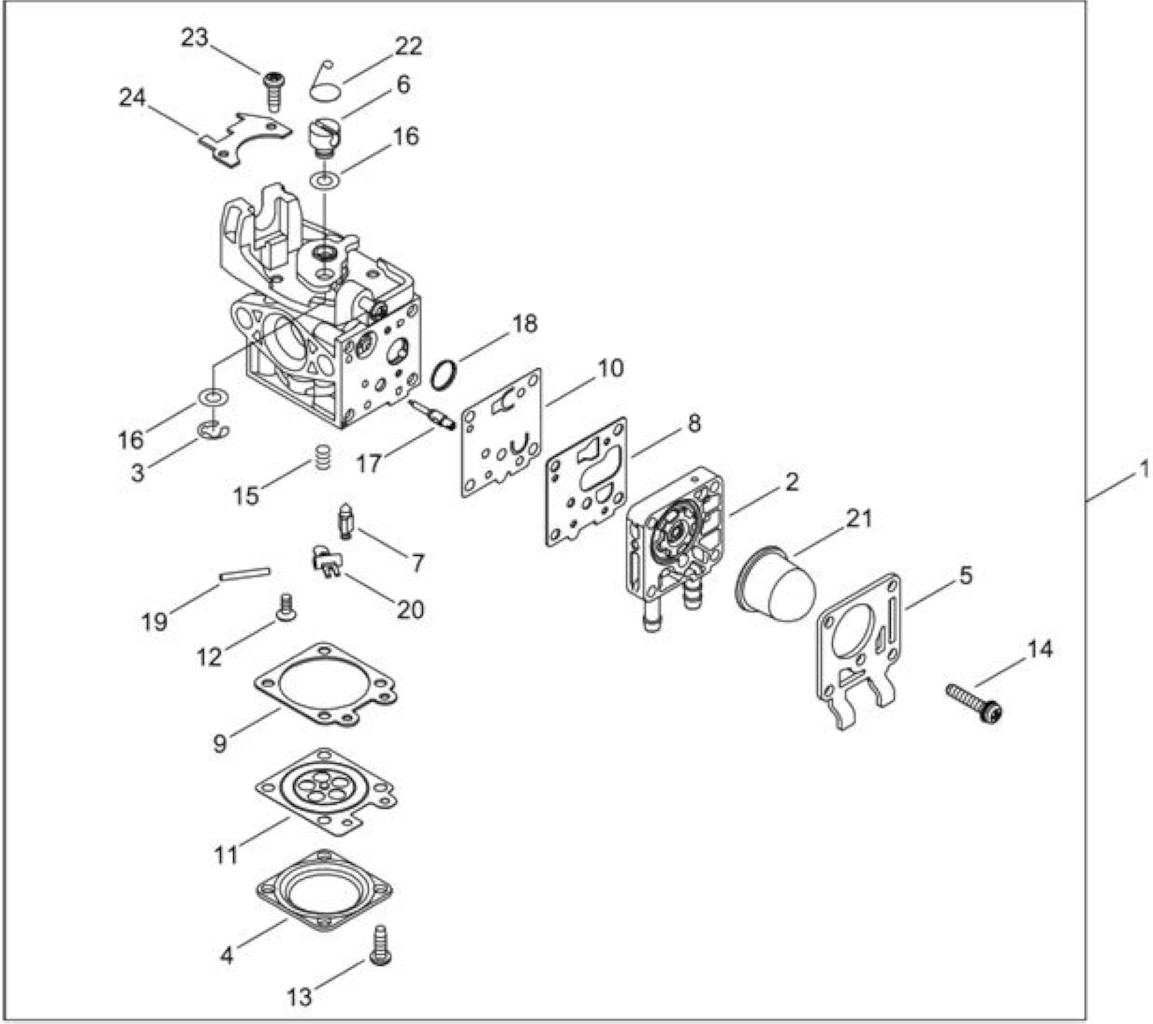

ECRA021004600

*VEDI ECRA021004601 *

1



2

ECRP003005300

CORPO POMPANTE

1



3

ECR12317307930

FERMO CE

1



4

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



5

ECRP003004510

COPERCHIO POMPA

1



6

ECRP003005850

PERNO

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECRP003004530

GUARNIZIONE MEMBRANA

1



9

ECR12314027230

GUARNIZIONE MEMBRANA

1



10

ECRP003004540

MEMBRANA POMPANTE

1



11

ECRP003001670

MEMBRANA C/DISCO

1



12

ECRP003005860



1



13

ECRP003004560



4



14

ECRP003004570



4



15

ECRP003005870

MOLLA

1



16

ECRP003001710



2



17

ECRP003005880

SPILLO

1



18

ECR12312610631

FILTRO CARBURATORE

1



19

ECR12313803930

SPINOTTO

1



20

ECRP003001630

BILANCERE

1



21

ECR12318109560

PRIMER

1



22

ECRP003005890



1



23

ECR12311440630

VITE SUPPORTO

3



24

ECRP003005900



1











Rif.

Articolo

Descrizione

Q.tà Nota

1

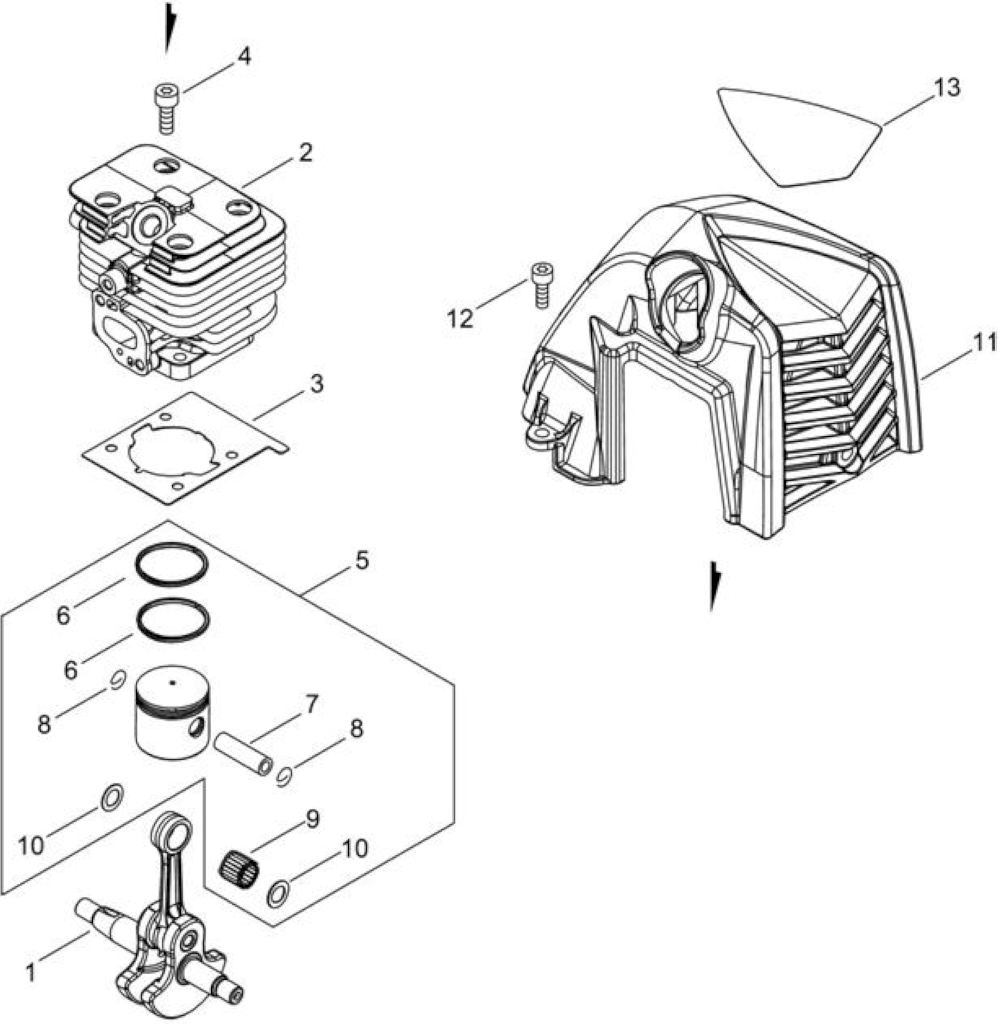

ECRA011001460

ALBERO MOTORE

1

2

ECRA130002330

CILINDRO X SRM2620ES/L

/SDKT262XS

1

3

ECRV100000840

GUARNIZIONE CILINDRO

1

4

ECRV805000210

BULLONE TORX 5X20

4

5

ECRP021050840

KIT PISTONE X SRM2620RS/L

/SDK262XS

1

6

ECRA101000010

FASCIA ELASTICA

2

7

ECR10001335430

SPINOTTO PISTONE

1

8

ECR10001503931

FERMO SPINOTTO

2

9

ECRV554000020

CUSCINETTO DI BIELLA

1

10

ECR10001453630

DISTANZIALE SPINOTTO

2

11

ECRA160003280

COPERCHIO CILINDRO

1

12

ECRV835000010



2

13

ECRX503014900



1







Rif.

Articolo

Descrizione

Q.tà

Nota

1

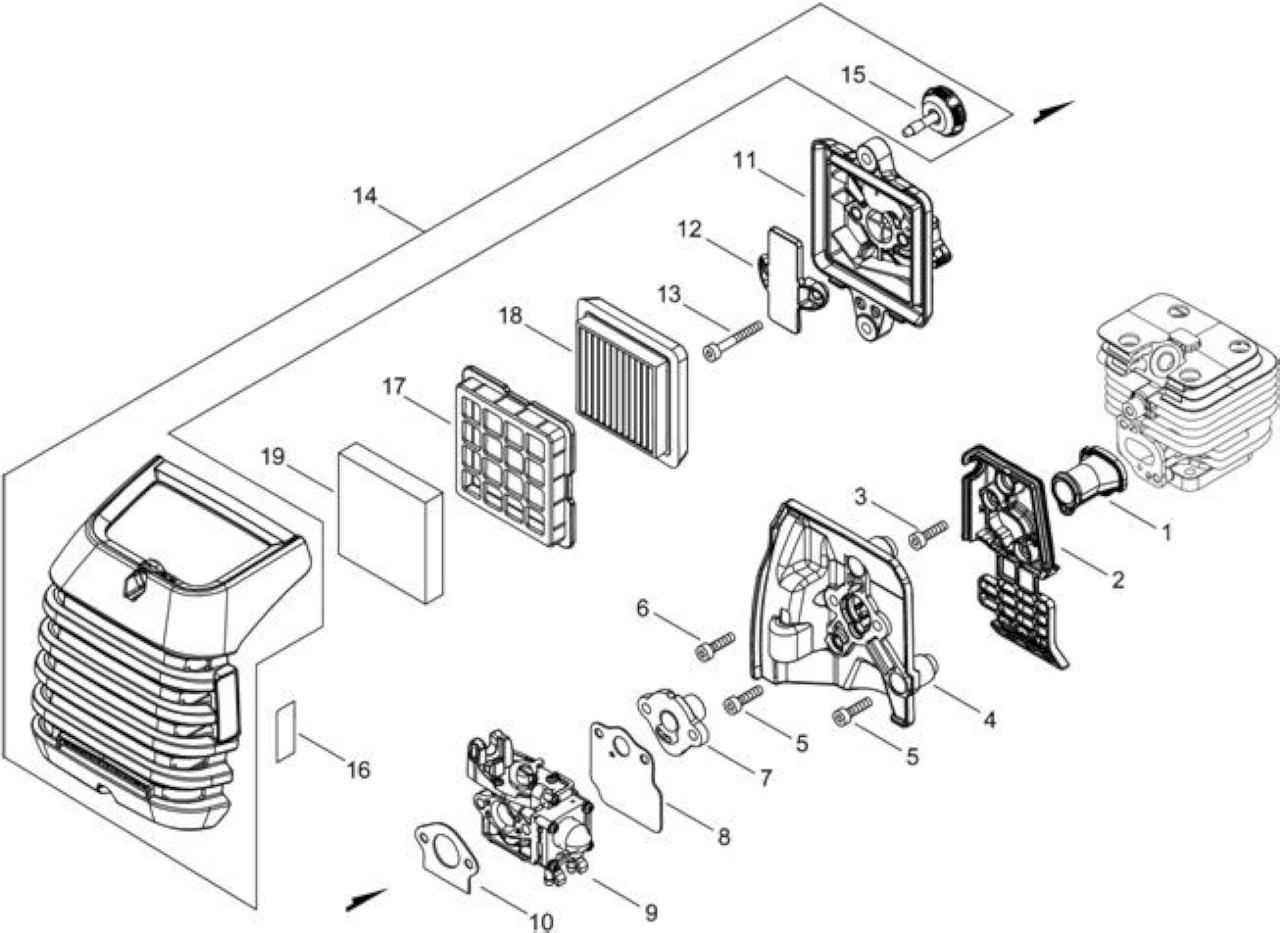

ECRA202000300

COLLETTORE ASPIRAZIONE

1



2

ECRA206000040

SUPPORTO COLLETTORE

1



3

ECRV253001020



2



4

ECRA209001010

PIASTRA ISOLATORE

1



5

ECRV805000150

BULLONE TORX 5

2



6

ECRV855000000

BULLONE TORX 5X20

1



7

ECRA209001000

ISOLATORE

1



8

ECRV103001890

GUARNIZIONE

ISOL-CARBURATORE

1



9

ECRA021004600

*VEDI ECRA021004601 *

1



10

ECRV103001900

GUARNIZIONE

ISOL-CARBURATORE

1



11

ECRP021050880

CORPO FILTRO ARIA

1



12

ECRA244000370

PIASTRA

1



13

ECRV805000340

BULLONE, TORX 5

2



14

ECRP100003600

*VEDI ECRP100003601 *

1



15

ECRV299000640

POMELLO COPERCHIO FILTRO ARIA

1



16

ECRX506000170



1



17

ECRA227000050

PIASTRA

1



18

ECRA226002030

FILTRO ARIA

1



19

ECRA226002040

FILTRO ARIA

1

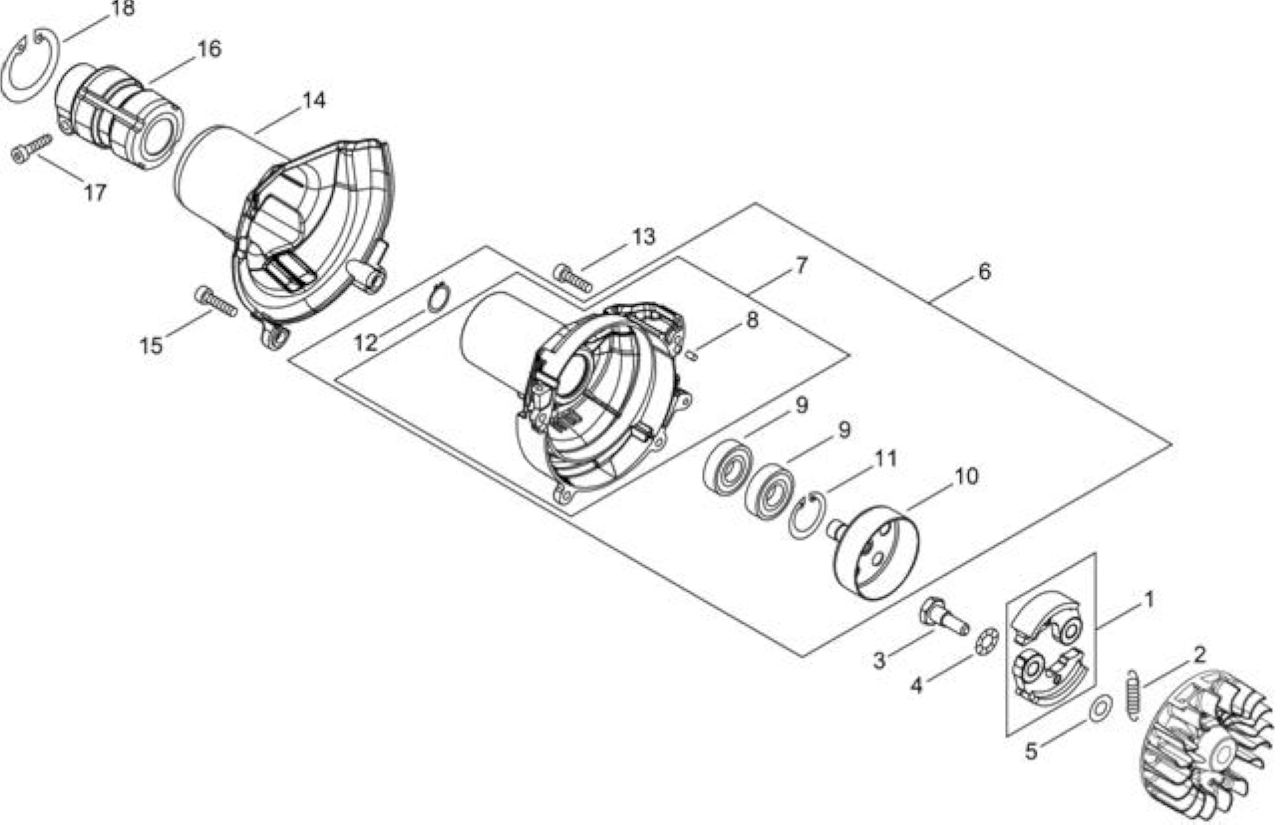

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100002270

SET MASSE FRIZIONE

1

2

ECRV451001390

MOLLA FRIZIONE

1

3

ECR17504656030

BULLONE FRIZIONE

2

4

ECR17504956030

RONDELLA FRIZIONE

2

5

ECR17504805530

RONDELLA FRIZIONE

2

6

ECRP100005340

CARTER VENTOLA COMPLETO

1

7

ECRA172003142



1

8

ECR90033040080

COPPIGLIA 4X08

2

9

ECR90080706001

CUSCINETTO BB6001

2

10

ECRA556001760

CAMPANA FRIZIONE

1

11

ECR90070200028

FERMO CR28

1

12

ECR90070100012

FERMO CS12

1

13

ECRV805000150

BULLONE TORX 5

2

14

ECRA413000080

COPERCHIO

1

15

ECRV805000160

BULLONE TORX 5

2

16

ECRA575000640

*VEDI ECR61092255931 *

1

17

ECRV805000170

BULLONE TORX 5 -SILVER-

1

18

ECR90070200042

ANELLO

1







Rif.

Articolo

Descrizione

Q.tà

Nota

1

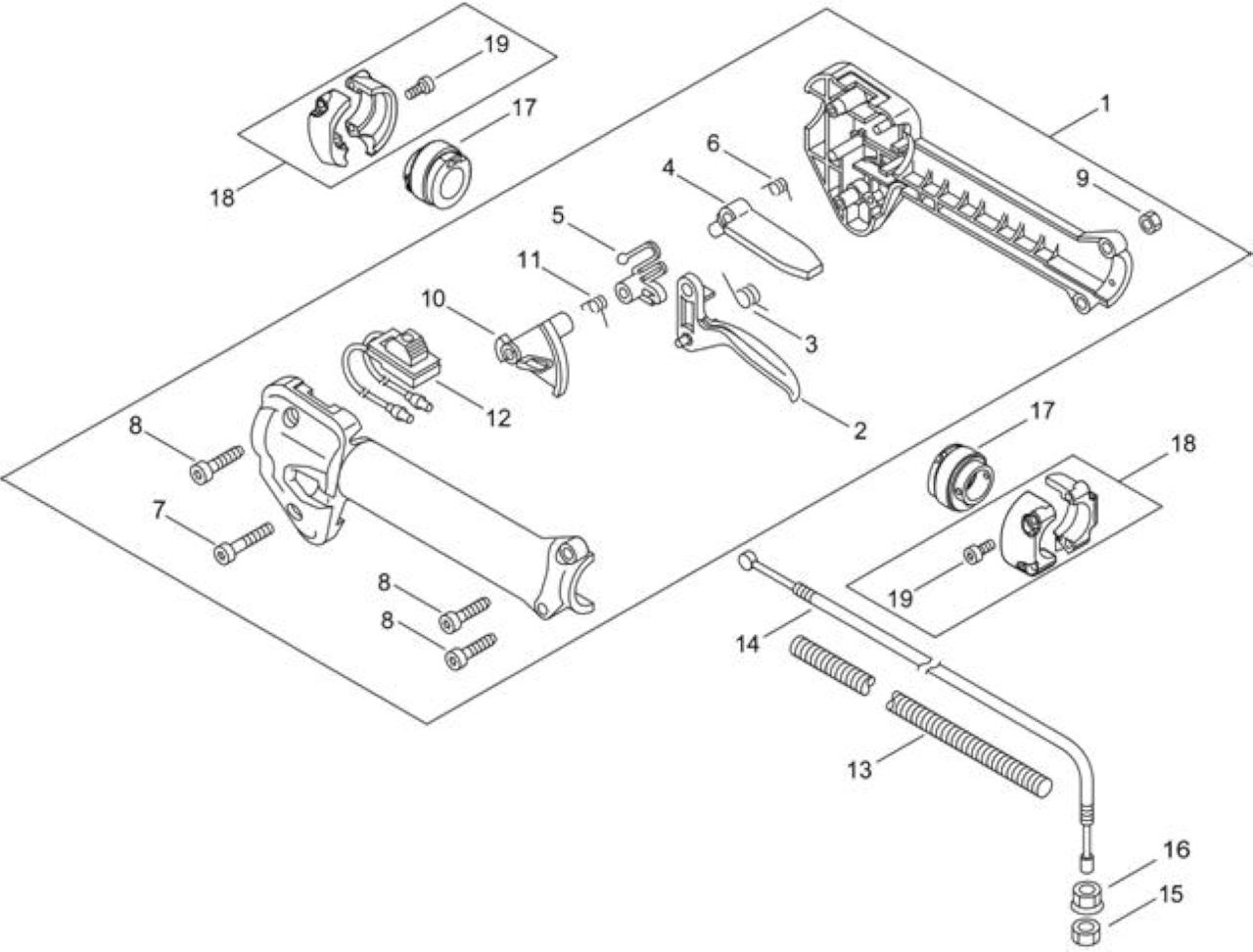

ECRP100005850

IMPUGNATURA ACC.RE COMPLETA

1



2

ECRC450000110

GRILLETTO ACCELERATORE

*T.I.03-128

1



3

ECR17804342230

MOLLA DI RITORNO

1



4

ECR17809052632

LEVA BLOCCA ACCELERATORE

1



5

ECRC461000000

FERMO ACCELERATORE

*T.I.03-128

1



6

ECR17801352630

MOLLA BLOCCA ACCELERATORE

1



7

ECRV805000060

BOLT, TORX 5

1



8

ECRV805000170

BULLONE TORX 5 -SILVER-

3



9

ECR90050000005

DADO N05

4



10

ECRC461000010

FERMO ACCELERATORE

*T.I.03-128

1



11

ECRV452000120

MOLLA DI RITORNO

1



12

ECRA440002780

INTERRUTTORE STOP

1



13

ECRV475008930

TUBETTO COPRI FILO

1



14

ECRV430004940

CAVO ACCELERATORE

1



15

ECR90050200006

DADO 3N06

1



16

ECR90051800006

NUT, FLANGE

1



17

ECRV420000960

AMMORTIZZATORE

2



18

ECRP021050990

FERMO IMPUGNATURA DX

2



19

ECRV805000170

BULLONE TORX 5 -SILVER-

4

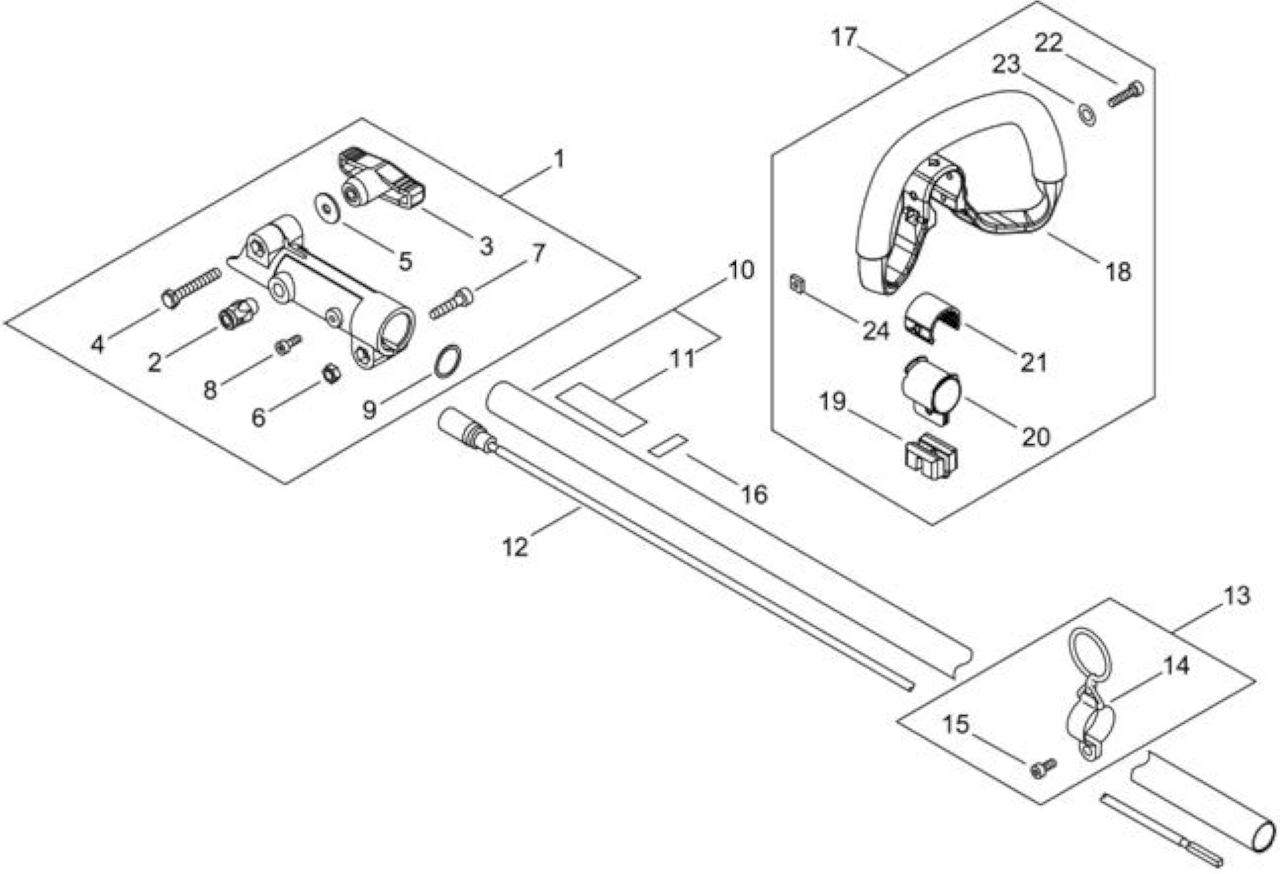

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC510000330

RACCORDO COMPLETO

1



2

ECRP100005150



1



3

ECRV299000660

POMELLO

1



4

ECR9108506040



1



5

ECRV304000040

WASHER,CIRCULAR 6

1



6

ECR90051400006

NUT 6

1



7

ECRV806000020

BOLT, TORX 6

1



8

ECRV805000130

BULLONE, TORX 5

1



9

ECRV312000010

RONDELLA,CIRCOLARE 18

1



10

ECRP100005860

TUBO TRASMISSIONE

1



11

ECRX505006800



1



12

ECRC506000550

ALBERO FLESSIBILE

1



13

ECRP021051240

*VEDI ECRC646000060 *

1



14

ECRC646000060

ANELLO CINGHIA

*P021046740

1



15

ECRV805000140

BULLONE TORX 5

1



16

ECR89015204930

ETICHETTA

1



17

ECRP021048780

*VEDI ECRP021043670 *

1



18

ECRC400001020

*VEDI ECRP021043670 *

1



19

ECRC401000280

SPESSORE

1



20

ECRC610000050

SUPPORTO AMMORTIZZATORE

1



21

ECRV420003700

AMMORTIZZATORE

1



22

ECRV805000070

BULLONE TORX 5

1



23

ECR90060300005

RONDELLA PIANA M5

1



24

ECRV263000130



1











Rif.

Articolo

Descrizione

Q.tà Nota

1

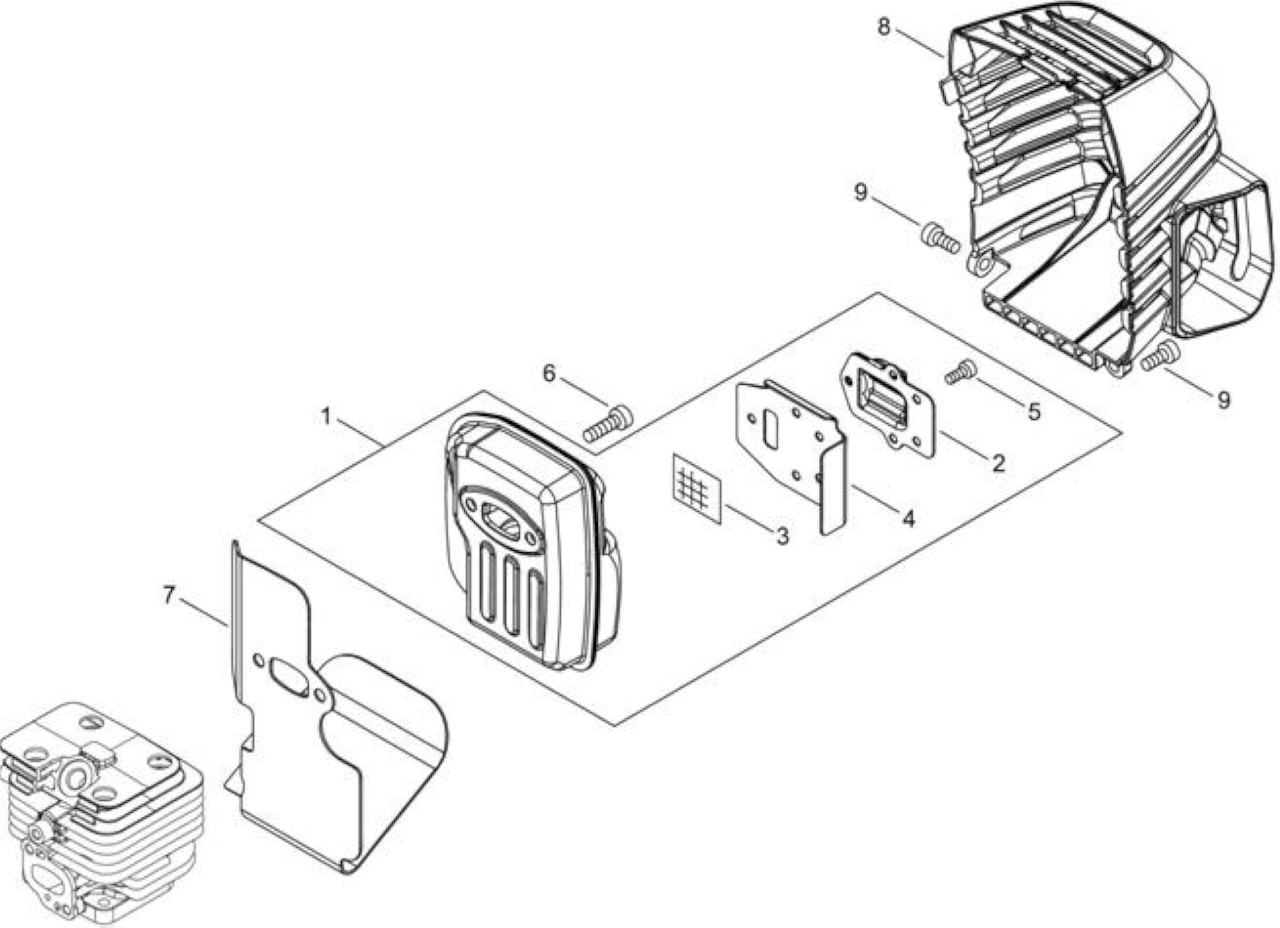

ECRP100004020

*VEDI ECRP100004021 *

1

2

ECRA313002060

GUARNIZIONE SCARICO

1

3

ECR14586240630

RETINA MARMITTA

1

4

ECRV104002300

GUARNIZIONE SCARICO

1

5

ECRV804000030

BULLONE 4X8

5

6

ECRV805000250

BULLONE TORX 5

2

7

ECRV104002310

GUARNIZIONE SCARICO

1

8

ECRA320001200

*VEDI ECRA320001201 *

1

9

ECRV835000010



2

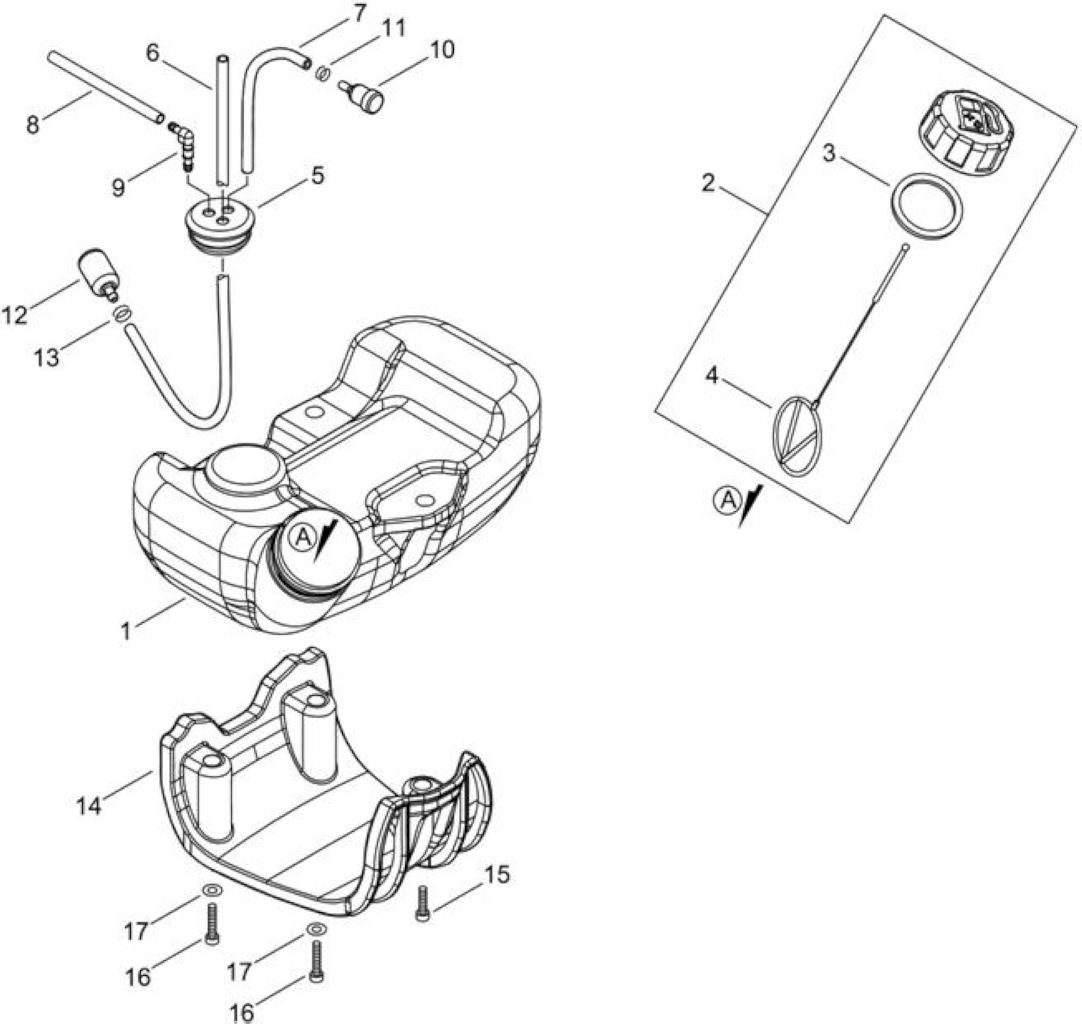

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA350002350

SERBATOIO MISCELA

1

2

ECRP021012210

*VEDI ECRP021012211 *

1

3

ECR13101655830

*VEDI ECRV107000190 *

1

4

ECRA365000060

MISCELATORE

1

5

ECR13211555930

*VEDI ECR13211555931 *

1

6

ECRV471001230

*VEDI ECRV471001231 *

1

7

ECR13201006530

TUBO MISCELA INTERNO

1

8

ECR13201256030

TUBO MISCELA

1

9

ECRV186000500

RACCORDO

1

10

ECRA356000031

VALVOLA SFIATO

1

11

ECRV490001230

CLIP

1

12

ECRA369000470

FILTRO MISCELA

1

13

ECRV490001240

CLIP

1

14

ECRA175000040

SUPPORTO SERBATOIO

1

15

ECRV805000160

BULLONE TORX 5

1

16

ECRV805000170

BULLONE TORX 5 -SILVER-

2

17

ECR90060200005

RONDELLA

2
