Avviamento, Bobina Carburatore

Filtro aria, Marmitta

Freno catena, Frizione (da matr.36001101 e successive) Freno catena, Frizione (fino a matr.36001100 e precedenti) Impugnatura

Motore Pompa olio

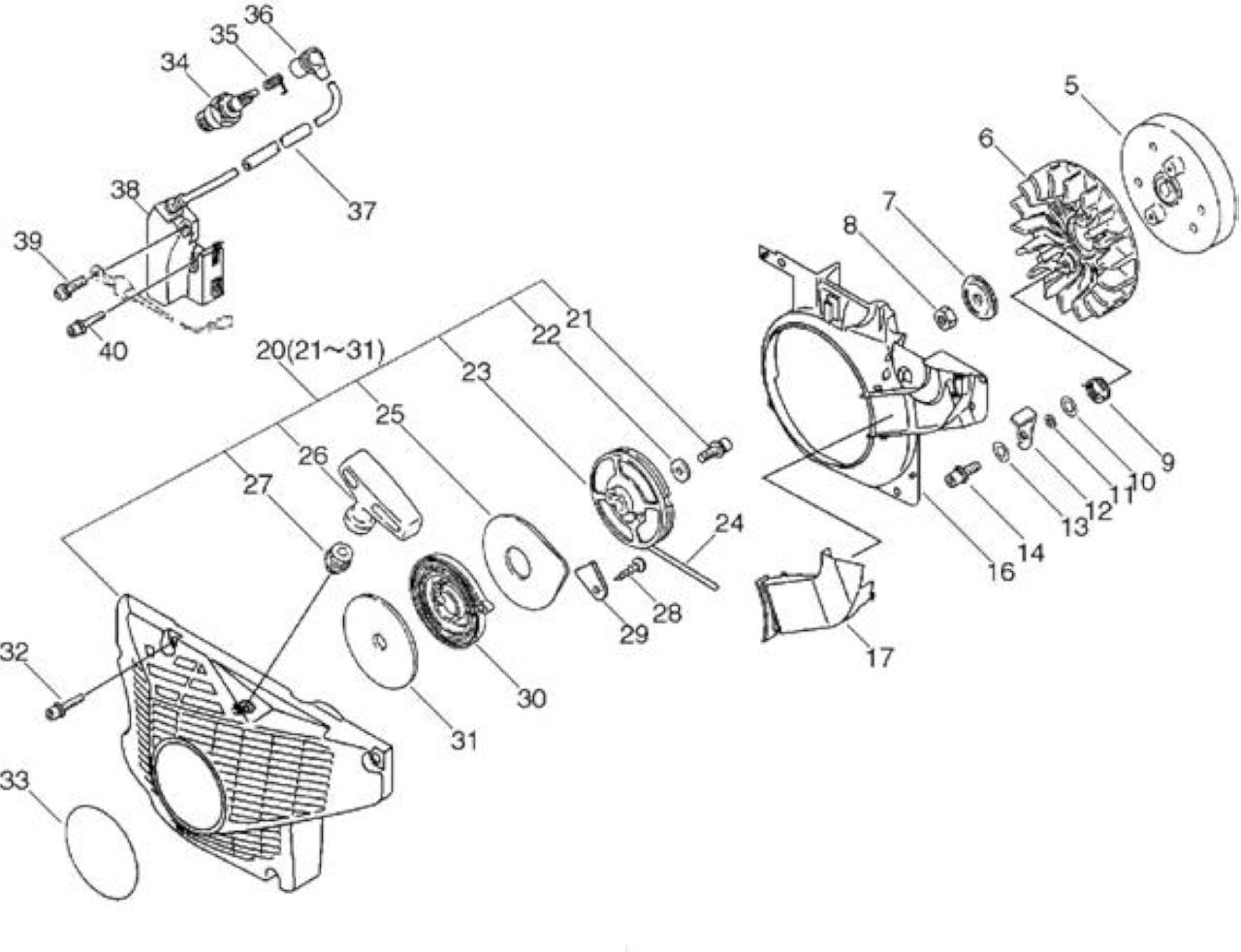

Rif.	Articolo	Descrizione	Q.tà		Nota
5	ECR15680032631	VOLANO	*T.I.95-525 1
6	ECR10152132330	VENTOLA		1
7	ECR10014319830	RONDELLA		1
8	ECR90050000008	DADO N08		1
9	ECR17723419832	MOLLA DI RITORNO		2
10	ECR90063000005	WASHER 5		2
11	ECRV353000191	*VEDI ECRV353000192 *		2
12	ECR17721832631	GANCIO AVVIAMENTO		2
13	ECR90060300005	RONDELLA PIANA M5		2
14	ECRV203000150	BOLT,5		2
16	ECRA172000130	CARTER VENTOLA		1
17	ECRA161000020	DUCT,AIR		1
20	ECRP021002901	*VEDI ECRP021002902 *		1
21	ECR90016205014	BULLONE BRUGOLA 5X14		1
22	ECR90060300005	RONDELLA PIANA M5		1
23	ECR17721532330	AVVOLGIFUNE		1
25	ECR17722107060	PIASTRA AVVIAMENTO		1
26	ECR17722830830	*VEDI ECR17722830832 *		1
27	ECR17722710630	*VEDI ECR17722707060 *		1
28	ECR90025304008	VITE 4*8		1
29	ECR43314415130	FERMO FASCETTA		1
30	ECR17722002834	MOLLA AVVIAMENTO		1
31	ECR17722102830	PIASTRA BACHELITE		1
32	ECR90016205020	BULLONE BRUGOLA 5X20		4
33	ECRX502000460	ETICHETTA		1
35	ECRA426000010	MOLLA CAPPUCCIO CANDELA		1
36	ECRA427000013	CAPPUCCIO CANDELA		1
37	ECR15661119830	TUBE		1
38	ECR15660132632	MODULO C.D.I.		1
39	ECR90024204008	VITE SR 4X08		1
40	ECR90016204020	BULLONE BRUGOLA 4X20		2

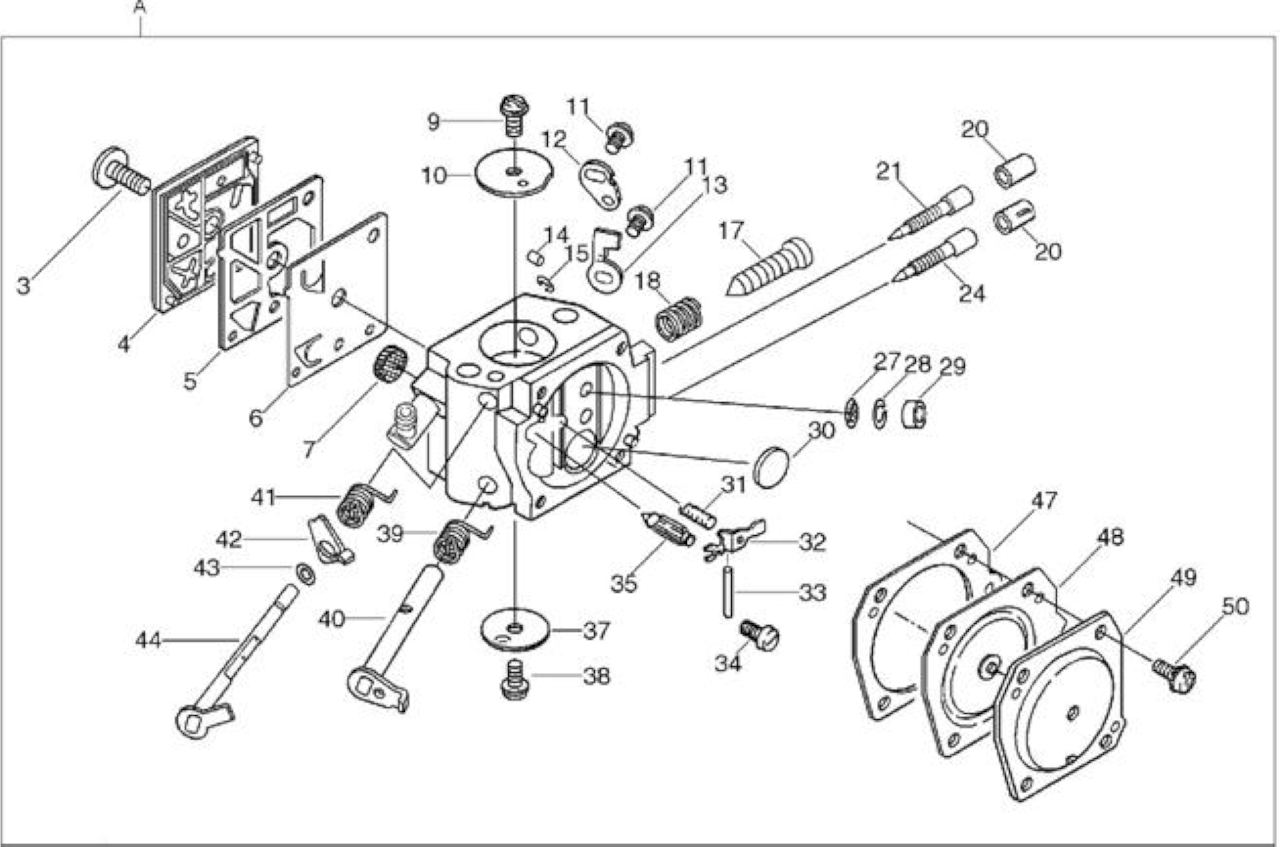

A	ECRA021000290	*VEDI ECRA021000291 * *T.I.04-198	1
3	ECR12311016130	VITE COPRI POMPANTE	1
4	ECR12312419830	COPERCHIO MEMBRANA POMPANTE	1
5	ECR12312512330	GUARNIZIONE MEMBRANA	1
6	ECR12311212330	MEMBRANA POMPANTE	1
7	ECR12312610631	FILTRO CARBURATORE	1
9	ECR12311438830	VITE	1
10	ECR12313232430	FARFALLA ARIA	1
11	ECR12311438830	VITE	2
12	ECRP003000590	LEVA ARIA	1
13	ECR12315630830	FERMO	1
14	ECR12317815030	TAPPO	1
15	ECR12312715030	FERMO ALBERINO	1
17	ECR12313419730	VITE REGISTRO MINIMO	1
18	ECRP003000540	MOLLA VITE REGOLAZIONE	1
20	ECRP003000010	TAPPO LIMITATORE *T.I.04-203	2
21	ECR12312032631	VITE REGOLAZIONE MASSIMO	1
24	ECR12311802261	VITE REGOLAZIONE MINIMO	1
27	ECR12316810631	SCHERMO	1
28	ECR12316910630	ANELLO DI TENUTA	1
29	ECR12314617330	PASTIGLIA CARBURATORE	1
30	ECR12314610631	PASTIGLIA CARBURATORE	1
31	ECR12312232630	MOLLA	1
32	ECR12312318330	BILANCIERE	1
33	ECR12313803930	SPINOTTO	1
34	ECR12313903930	VITE BILANCIERE	1
35	ECR12313719830	SPILLO CARBURATORE	1
37	ECR12313216130	FARFALLA ARIA	1
38	ECR12311405260	SCREW	1
39	SKRP003000560	MOLLA	1
40	ECRP003000550	ALBERINO ACCELERATORE	1
41	ECRP003000610	MOLLA CARBURATORE	1
42	ECRP003000620	LEVA	1
43	ECR12314926030	RONDELLA	1
44	ECRP003000600	ALBERINO ARIA	1
47	ECR12314018331	GUARNIZIONE MEMBRANA	1
48	ECR12314116131	MEMBRANA CON DISCO	1
49	ECR12314217330	COPERCHIO MEMBRANA POMPANTE	1
50	ECR12313002960	VITE COPERCHIO MEMBRANA	4

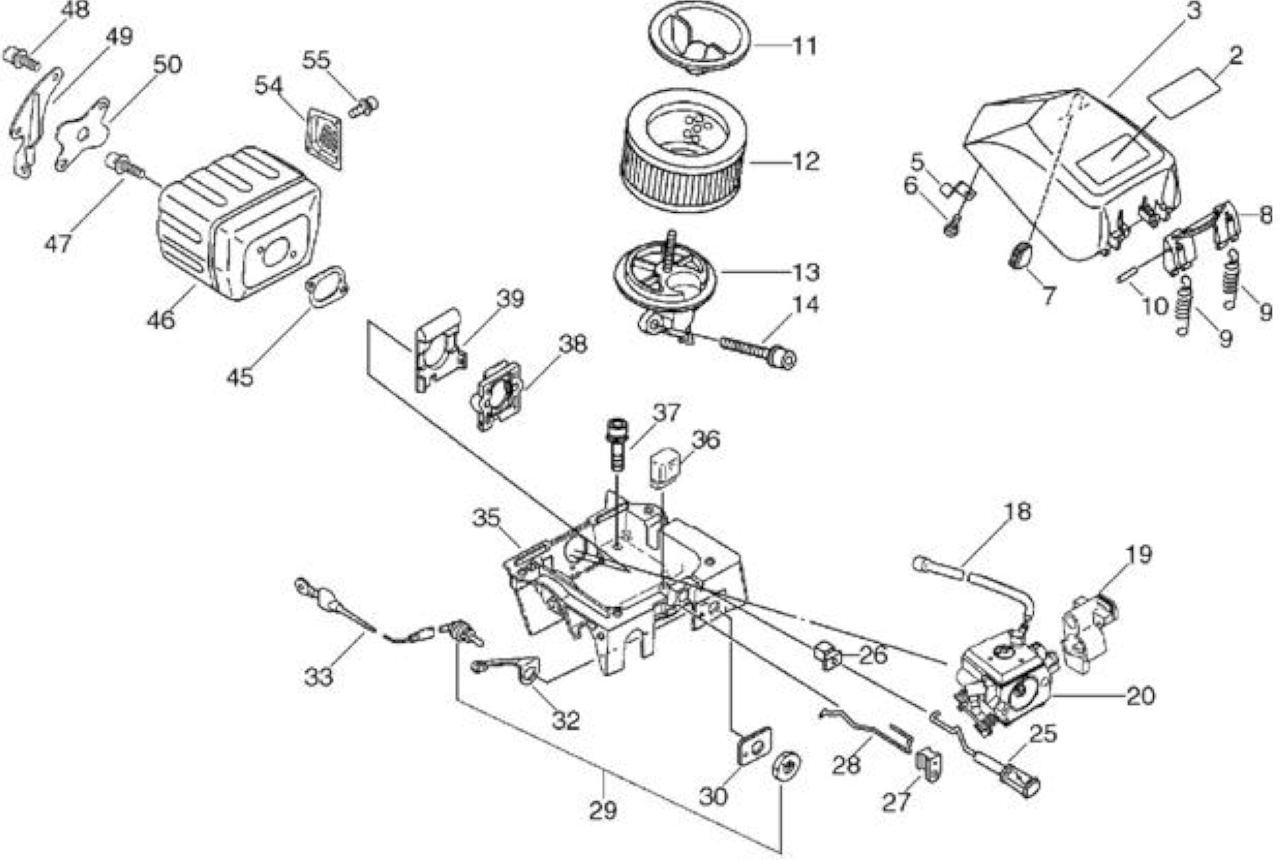

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRX503009180	LABEL,MODEL	1
3	ECRA232000070	COPERCHIO FILTRO ARIA	1
5	ECRV453000040	MOLLA PIATTA	2
6	ECR90025304010	VITE SR 4X10	2
7	ECR13033832430	TAPPO	1
8	ECRA235000050	GANCIO COPERCHIO F.A.	1
9	ECRV451000190	MOLLA COPERCHIO	2
10	ECR90033030120	PIN	4
11	ECRA238000030	SUPPORTO FILTRO ARIA	1
12	ECRA226000070	FILTRO ARIA	1
13	ECRA204000020	SUPPORTO CARBURATORE	1
14	ECR9110705050	BOLT HSH FLANGE	2
18	ECR13011019830	*VEDI ECR13011019831 *	1
19	ECRV131000010	GOMMINO	1
20	ECRA021000290	*VEDI ECRA021000291 * *T.I.04-198	1
25	ECRA241000030	ALBERINO ARIA	1
26	ECR17881033331	GUIDA IN GOMMA	1
27	ECR17811432630	FERMO	1
28	ECRC454000060	*VEDI ECRC454000180 *	1
29	ECR16340032430	INTERRUTTORE COMPLETO	1
30	ECR89015719830	ETICHETTA INTERUTTORE	1
32	ECR15663532430	PIASTRA DI MASSA	1
33	ECR16202132430	FILO DI MASSA	1
35	ECRA220000012	CASE,CARBURETOR	1
36	ECRV420000540	GOMMINO	1
37	ECR90016205020	BULLONE BRUGOLA 5X20	4
38	ECRP021002800	*VEDI ECRP021002801 *	1
39	ECRV420000320	*VEDI ECRV420000321 *	1
45	ECR14551032431	GUARNIZIONE MARMITTA	1
46	ECR14561032430	*VEDI ECRA300000781 *	1
47	ECR90016205020	BULLONE BRUGOLA 5X20	2
48	ECR90016205014	BULLONE BRUGOLA 5X14	2
49	ECR14571132430	SUPPORTO MARMITTA	1
50	ECR14581331730	COPERCHIO MARMITTA	1
54	ECR14586132430	SILENZIATORE	1
55	ECR90016204010	BULLONE BRUGOLA 4X10	2

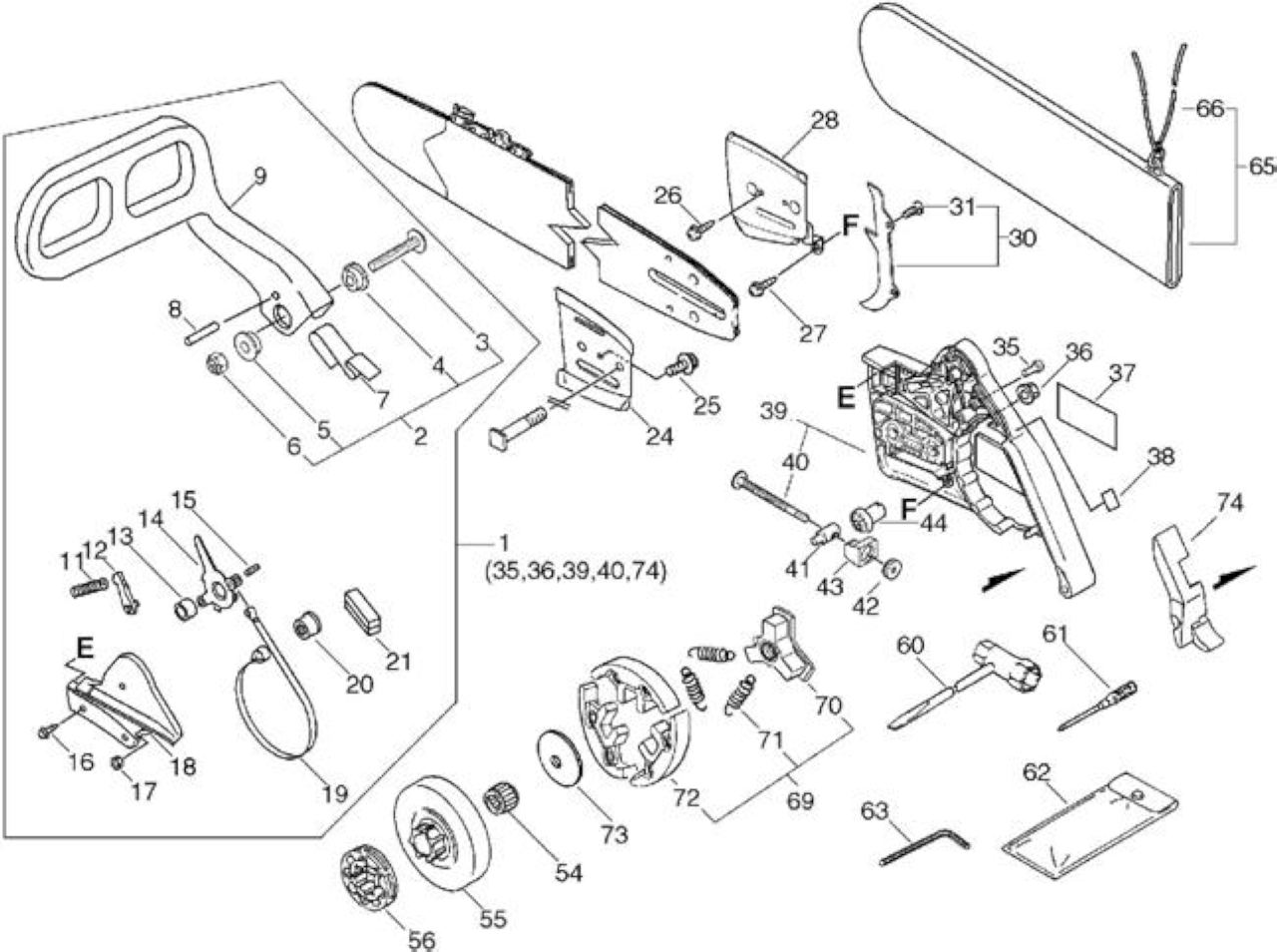

1 ECRP021010641 *VEDI ECRP021010642 * 1 SOSTITUITO DA

Rif. Articolo Descrizione Q.tà Nota

1 ECRP021010642 *VEDI ECRP021044520 *

1 ECRP021010642

4 ECR43316739730 SPESSORE 1

3 ECR90020905035 SCREW 1

6 ECR90056250005 *VEDI ECR90056000005 * 1

5 ECR43316739130 SPESSORE 1

8 ECR90033035260 COPPIGLIA 3,5 X 26 1

7 ECR43311438131 MOLLA DI RITORNO 1

11 ECR43312238130 MOLLA FRENO 1

9 ECR43310538131 LEVA FRENO CATENA 1

13 ECR43311635430 SPESSORE 8MM 1

12 ECR43320935430 FERMO PARAMANO 1

15 ECR90033040088 RULLINO 4X8.8 1

14 ECR43320835431 LEVERAGGIO FRENO 1

17 ECR90050000003 DADO N03 1

16 ECR90025204012 VITE SR 4X12 2

19 ECR43312338131 NASTRO FRENO CATENA 1

18 ECR43331038130 CARTERINO FRENO 1

20 ECR43314235430 REGOLAZIONE FASCETTA FRENO 1

36 ECR43301912330 *VEDI SKRV265000200 * 2

21 ECR43331232630 PROTEZIONE LEVA FRENO 1

35 ECR90022003018 VITE SR 3X18 1

39

ECRP021002286

39 ECRP021002286 CARTER SALVACATENA 1

ECRP021002285 *VEDI ECRP021002286 * 1 SOSTITUITO DA

40 ECRV203000110 VITE TENDICATENA 55 MM

74 ECRC302000000 PROTEZIONE 1 MATR.36001101 E

*T.I.06-316

24 ECR43301330830 LAMELLA SALVACATENA

INTERNA

1

1 SUCCESSIVE

27 ECR90025304010 VITE SR 4X10 1

26 ECR90024103006 VITE SR 3X06 2

28 ECRC305000040 LAMELLA SALVACATENA 1

30 ECRP021002880 RAMPONE 1

ESTERNA

37 ECRX502000560 LABEL,ECHO 1

31 ECR90010505012 BULLONE BRUGOLA 5X12 2

41 ECRC309000030 NOTTOLINO TENDICATENA 1

38 ECR89015530130 ETICHETTA 1

43 ECRV355000270 * VEDI ECRV355000800 * 1

42 ECRV651000011 INGRANAGGIO TENDICATENA 1

54 ECR17501232430 CUSCINETTO A RULLI 1

44 ECRV651000001 INGRANAGGIO TENDICATENA 1

55 ECR17510532431 CAMPANA FRIZIONE 1

Rif.	Articolo	Descrizione	Q.tà Nota
69	ECRA056000050	*VEDI ECRP021008200 *	1
70	ECRA552000040	CENTRO FRIZIONE	1
71	ECRV451000430	MOLLA FRIZIONE	3
72	ECRP021007790	SHOE,CLUTCH	1
73	ECRA551000051	RONDELLA FRIZIONE	1

Rif.	Articolo	Descrizione	Q.tà	Nota

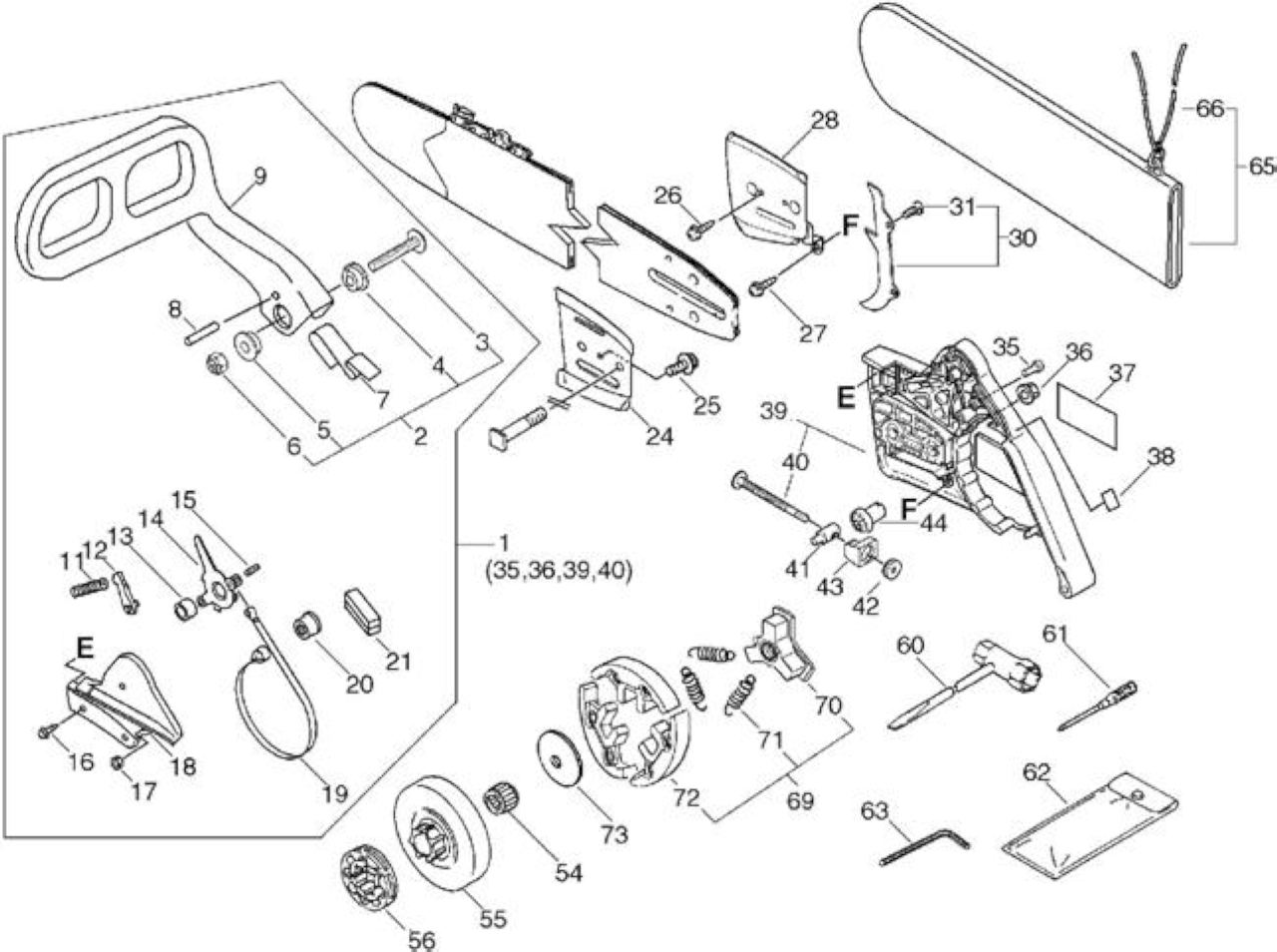

1	ECRP021010641	*VEDI ECRP021010642 *	1
2	ECR43311337539	KIT PERNO FRENO CATENA	1
3	ECR90020905035	SCREW	1
4	ECR43316739730	SPESSORE	1
5	ECR43316739130	SPESSORE	1
6	ECR90056250005	*VEDI ECR90056000005 *	1
7	ECR43311438131	MOLLA DI RITORNO	1
8	ECR90033035260	COPPIGLIA 3,5 X 26	1
9	ECR43310538131	LEVA FRENO CATENA	1
11	ECR43312238130	MOLLA FRENO	1
12	ECR43320935430	FERMO PARAMANO	1
13	ECR43311635430	SPESSORE 8MM	1
14	ECR43320835431	LEVERAGGIO FRENO	1
15	ECR90033040088	RULLINO 4X8.8	1
16	ECR90025204012	VITE SR 4X12	2
17	ECR90050000003	DADO N03	1
18	ECR43331038130	CARTERINO FRENO	1
19	ECR43312338131	NASTRO FRENO CATENA	1
20	ECR43314235430	REGOLAZIONE FASCETTA FRENO	1
21	ECR43331232630	PROTEZIONE LEVA FRENO	1
35	ECR90022003018	VITE SR 3X18	1
36	ECR43301912330	*VEDI SKRV265000200 *	2
39	ECRP021002285	*VEDI ECRP021002286 *	1
40	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
24	ECR43301330830	LAMELLA SALVACATENA INTERNA	1
25	ECR90024104008	VITE SR 4X08	1
26	ECR90024103006	VITE SR 3X06	2
27	ECR90025304010	VITE SR 4X10	1
28	ECRC305000040	LAMELLA SALVACATENA ESTERNA	1
30	ECRP021002880	RAMPONE	1
31	ECR90010505012	BULLONE BRUGOLA 5X12	2
37	ECRX502000560	LABEL,ECHO	1
38	ECR89015530130	ETICHETTA	1
41	ECRC309000030	NOTTOLINO TENDICATENA	1
42	ECRV651000011	INGRANAGGIO TENDICATENA	1
43	ECRV355000270	* VEDI ECRV355000800 *	1
44	ECRV651000001	INGRANAGGIO TENDICATENA	1
54	ECR17501232430	CUSCINETTO A RULLI	1
55	ECR17510532431	CAMPANA FRIZIONE	1
56	ECR17503314731	ANELLO CAMPANA FRIZIONE -3/8-	1
69	ECRA056000050	*VEDI ECRP021008200 *	1
70	ECRA552000040	CENTRO FRIZIONE	1
71	ECRV451000430	MOLLA FRIZIONE	3

Rif. Articolo Descrizione Q.tà Nota

72 ECRP021007790 SHOE,CLUTCH 1

Rif.	Articolo	Descrizione	Q.tà	Nota

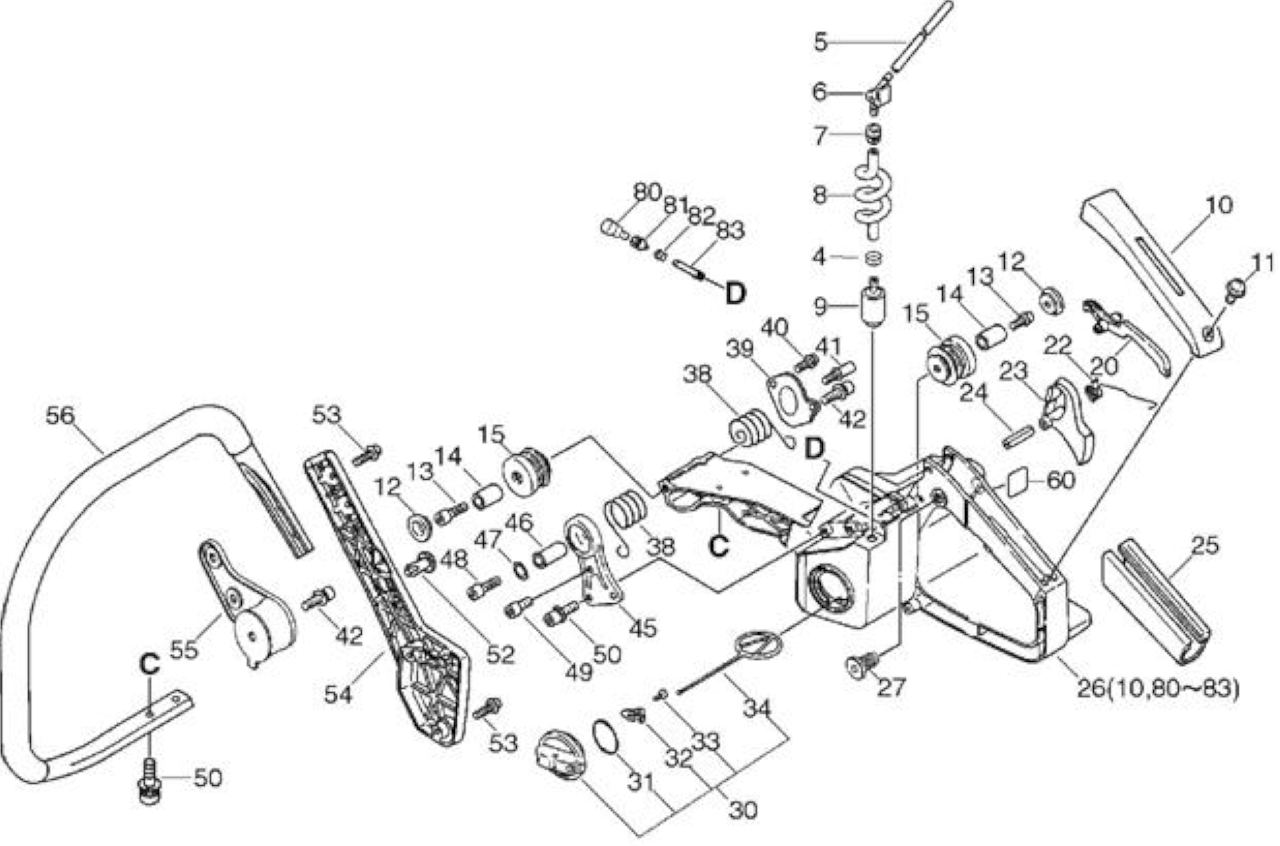

4	ECR13201326630	*VEDI ECRV490001230 *	1
5	ECR13201056030	TUBETTO 3*6*110	1
6	ECR13201119831	*VEDI ECR13201133031 *	1
7	ECR13211501461	*VEDI ECR13211501462 *	1
8	ECR13201030830	*VEDI ECR13201030831 *	1
9	ECR13120519830	*VEDI ECR13120519831 *	1
11	ECR90023804014	VITE SR 4X14	1
12	ECR10091819830	TAPPO AMMORTIZZATORE	2
13	ECR90010505025	BULLONE BRUGOLA 5X25	2
14	ECRV353000110	COLLARINO 5	2
15	ECRV420000530	AMMORTIZZATORE	2
20	ECR17809037930	BLOCCA ACCELERATORE	1
22	ECR17804319830	MOLLA DI RITORNO	1
23	ECRC450000042	GRILLETTO ACCELERATORE	1
24	ECR90034250025	SPINA ELASTICA 5X25	1
25	ECR35111119830	GOMMA IMPUGNATURA	1
26	ECR35110332433	*VEDI ECRP021016250 *	1
10	ECR35115535430	*VEDI ECR35115535431 *	1
80	ECR13130056430	*VEDI ECR13130056431 *	1
81	ECR13132840630	VALVOLA ASPIRAZIONE	1
82	ECR13011100530	FERMO	1
83	ECR13131232430	TUBO SFIATO ESTERNO	1
27	ECRV162000040	BLOCCA ACC.	1
30	ECR13100437631	*VEDI ECR13100437632 *	1
31	ECR90072020029	ANELLO GOMMA P-29	1
32	ECR13105019830	FERMO, TAPPO MIX	1
33	ECR90024603008	VITE SR 3X08	1
34	ECR13105119830	MISCELATORE	1
38	ECRV450000150	MOLLA DI COMPRESSIONE	2
39	ECRV150000750	PIASTRINA	1
40	ECR90016204008	BULLONE BRUGOLA 4X08	1
41	ECRV203000050	BULLONE, 5	1
42	ECR90016205014	BULLONE BRUGOLA 5X14	2
45	ECRV419000010	SUPPORTO AMMORTIZZATORE	1
46	ECRV353000120	COLLARINO 5	1
47	ECR90063000005	WASHER 5	1
48	ECR90010505035	BULLONE BRUGOLA 5X35	1
49	ECR90010505008	BULLONE BRUGOLA 5X08	1
50	ECR90016205014	BULLONE BRUGOLA 5X14	4
52	ECRV649000010	RIVET	1
53	ECR90023805020	VITE SR 5X20	5
54	ECR35161638130	*VEDI ECR35160338130 *	1
55	ECRV401000050	*VEDI ECRP021015991 *	1
56	ECRC400000100	*VEDI ECRC400000101 *	1
60	ECR89015739130	*VEDI ECR89015739131 *	1

Rif. Articolo Descrizione Q.tà Nota

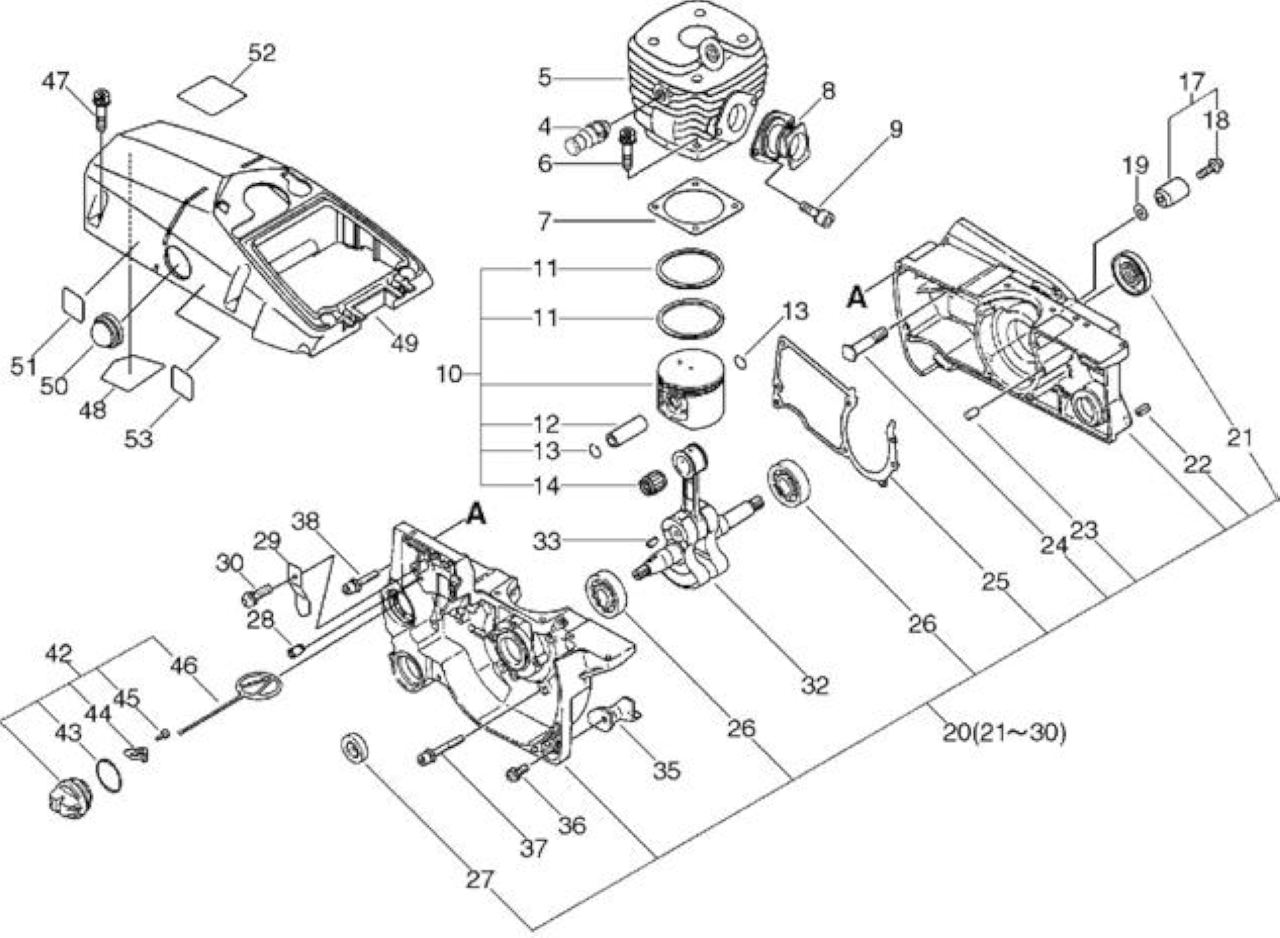

5 ECRA130000241 *VEDI ECRA130000990 * 1

8 ECRA202000010 *VEDI ECRA202000011 * 1 SOSTITUITO DA

6 ECR90016205025 BULLONE BRUGOLA 5X25 4

7 ECR10101032431 GUARNIZIONE CILINDRO 1

9 ECR90016205014 BULLONE BRUGOLA 5X14 2

8 ECRA202000011 *VEDI ECRA202000012 *

1 ECRA202000011

ECRA160000331

10 ECRP021002791 KIT PISTONE X 1

11 ECR10001132431 FASCIA ELASTICA 2

CS6702/3/CSG680

13 ECRV580000000 RING,END 2

12 ECRV610000000 PIN,ENG 12 1

17 ECR43300019831 *VEDI ECR43300019832 * 1

14 ECR10001232430 CUSCINETTO DI BIELLA 1

19 ECR90060000005 RONDELLA PIANA M5 1

18 ECR90022005018 VITE SR 5X18 1

21 ECR10021232430 PARAOLIO -L- 1

20 ECR10020432435 *VEDI ECR10020432438 * 1

23 ECR10021502830 *VEDI ECR90033050100 * 2

22 ECR90034550010 SPINA ELASTICA 5X10 SUS 1

24 ECR43301119830 *VEDI ECR43301119831 * 2

25 ECR10024232430 GUARNIZIONE CARTER MOTORE 1
26	ECR90081036202	CUSCINETTO BB6202	2
27	ECR10021219830	PARAOLIO	1
28	ECR43611413930	VALVOLA DI CONTROLLO	1
29	ECRV150000570	PLATE,EYE	1
30	ECR90024204008	VITE SR 4X08	1
32	ECRA011000250	ALBERO MOTORE	1
33	ECR10014230830	CHIAVELLA ALBERO MOTORE	1
35	ECRV401000060	AMMORTIZZATORE	1
36	ECR90023805014	VITE SR 5X14	1
37	ECR90016205035	BULLONE BRUGOLA 5X35	4
38	ECR90016205020	BULLONE BRUGOLA 5X20	2
42	ECR43600137933	TAPPO OLIO COMPLETO	1
43	ECR90072502025	ANELLO DI GOMMA	1
44	ECR13105019830	FERMO, TAPPO MIX	1
45	ECR90024603008	VITE SR 3X08	1
46	ECR13105119830	MISCELATORE	1
47	ECR90016205020	BULLONE BRUGOLA 5X20	5
48	ECRV341000010	PIASTRINA	1
49	ECRA160000330	*VEDI ECRA160000331 *	1	SOSTITUITO DA
49	ECRA160000331	COPRI CILINDRO	1
50	ECR10157837531	GOMMINO	1
51	ECRX505000000	*VEDI ECRX505000001 *	1
52	ECR89034539230	*VEDI ECR89034539230 *	1
53	ECRX505000180	*VEDI ECRX505000181 *	1

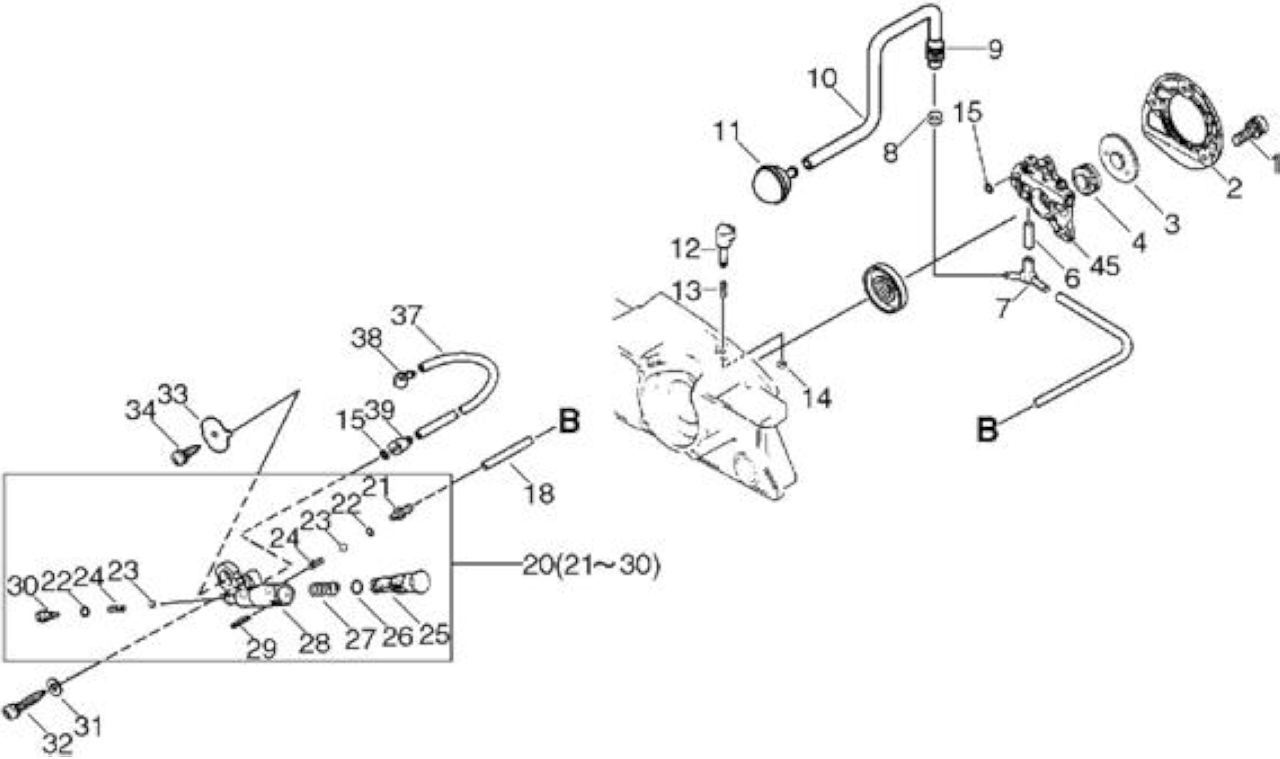

1	ECR90016204012	BULLONE BRUGOLA 4X12	3
2	ECR43760532430	PROTEZIONE POMPA OLIO	1
3	ECR43706630130	RONDELLA VITE S/FINE	1
4	ECR43706319930	VITE S/FINE POMPA AUTOMATICA	1
6	ECR43721132430	TUBO OLIO	1
7	ECR43721232430	RACCORDO TUBO OLIO	1
8	ECR13201326630	*VEDI ECRV490001230 *	1
9	ECR13211512330	GUIDA IN GOMMA	1
10	ECR43721038330	*VEDI ECR43721038331 *	1
11	ECR43620514730	FILTRO OLIO *T.I.14-549	1
12	ECR43703937630	POMELLO	1
13	ECR43701519830	MOLLA VITE REGOLAZIONE	1
14	ECR90070000003	ANELLO DI TENUTA CE03	1
15	ECR90072000003	ANELLO GOMMA P-03	2
18	ECR43721015130	TUBO OLIO INTERNO	1
20	ECR43710038832	POMPA OLIO MANUALE COMPL.	1
21	ECR43711819830	RACCORDO	1
22	ECR43712203430	ANELLO DI TENUTA	2
23	ECR43701200330	SFERA	2
24	ECRV450000290	SPRING,COMPRESSION	2
25	ECR43711238731	PISTON, OIL PUMP	1
26	ECR90072000007	ANELLO GOMMA P-07	1
27	ECR43711119830	MOLLA	1
28	ECR43711019831	CORPO POMPA OLIO	1
29	ECR90034520016	SPINA ELASTICA 2X16 SUS	1
30	ECR43712110130	RACCORDO	1
31	ECR90060300005	RONDELLA PIANA M5	1
32	ECR90025205020	VITE SR 5X20	1
33	ECR43741319830	SUPPORTO	1
34	ECR90025204010	VITE SR 4X10	1
37	ECR43721632630	TUBO OLIO	1
38	ECR43723232630	TAPPO	1
39	ECR43721232630	RACCORDO TUBO OLIO	1
45	ECR43700237530	*VEDI ECR43700037530 *	1
