Adesivi Avviamento, Bobina Carburatore

Informazioni tecniche
CILINDRATA	54,1
LUNGHEZZA BARRA	45 (18)
POTENZA	2,5 (3,4)
SERBATOIO MIX	530
SERBATOIO OLIO	300
PESO	6,0
PASSO CATENA	0,325
CANALE	1,5

Filtro aria, Marmitta

Freno catena, Frizione, Pompa olio Impugnatura

Motore Rampone

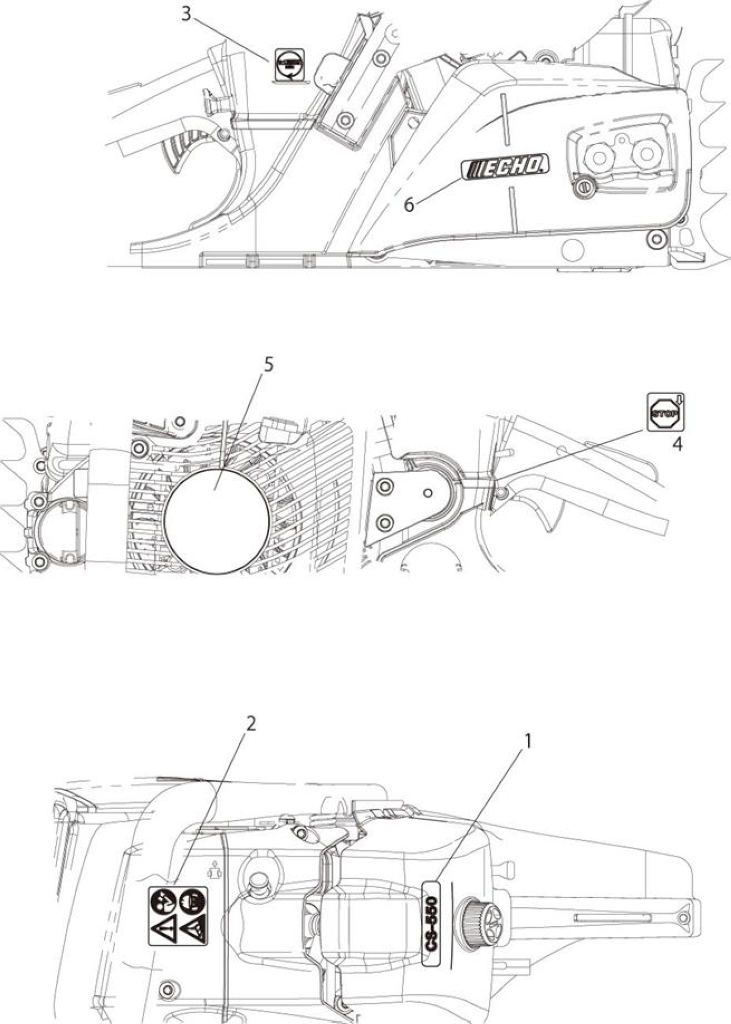

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRX503010460	LABEL,MODEL	1
2	ECR89034539230	*VEDI ECR89034539230 *	1
3	ECRX505000180	*VEDI ECRX505000181 *	1
4	ECR89015739130	*VEDI ECR89015739131 *	1
5	ECRX502000460	ETICHETTA	1
6	ECRX502000340	ETICHETTA	1

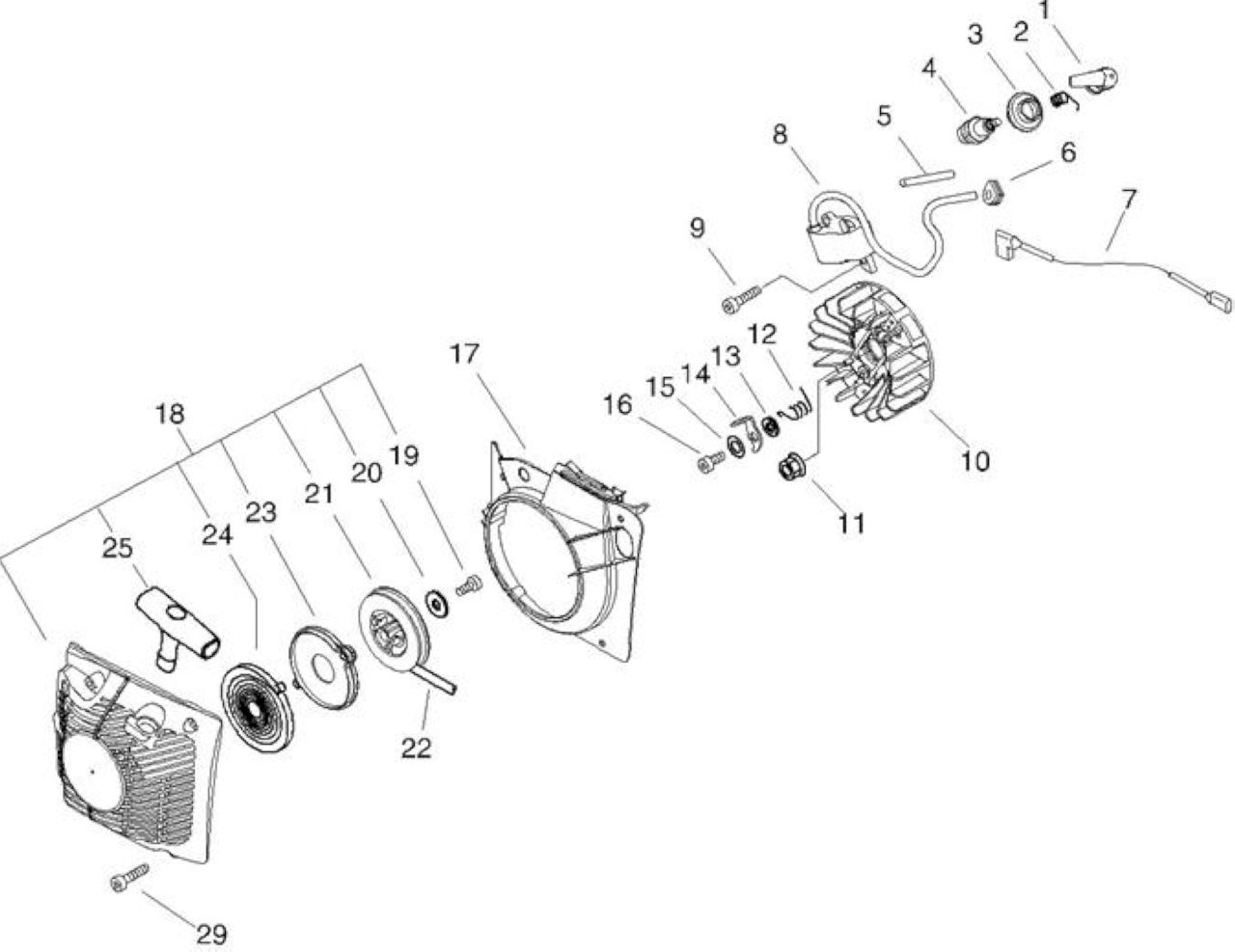

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA427000013	CAPPUCCIO CANDELA	1
2	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
3	ECRA429000040	COPERCHIO	1
5	ECRV475006660	TUBE	1
6	ECR15611004920	GUIDA IN GOMMA	1
7	ECRV485001091	CAVO MASSA	1
8	ECRA411001190	MODULO ACCENSIONE	1
9	ECRV805000000	BULLONE TORX 5	2
10	ECRA409000360	VOLANO	1
11	ECR90051500008	DADO N8	1
12	ECR17723435430	MOLLA DI RITORNO	2
13	ECR17724704630	SPESSORE	2
14	ECR17721819830	GANCIO AVVIAMENTO	2
15	ECR90060300005	RONDELLA PIANA M5	2
16	ECRV835000000	BOLT, TORX 5	2
17	ECRA172000842	COPERCHIO VENTOLA *T.I.19-670	1
18	ECRP021015163	*VEDI ECRP021015167 *	1
19	ECRV805000130	BULLONE, TORX 5	1
20	ECR17721402830	RONDELLA	1
21	ECRA506000110	*VEDI ECRA506000112 *	1
23	ECRA503000030	*VEDI ECRA503000032 *	1
24	ECR17722035430	MOLLA AVVIAMENTO	1
25	ECRA511000071	*VEDI ECRA511000072 *	1
29	ECRV805000010	BULLONE TORX 5	4

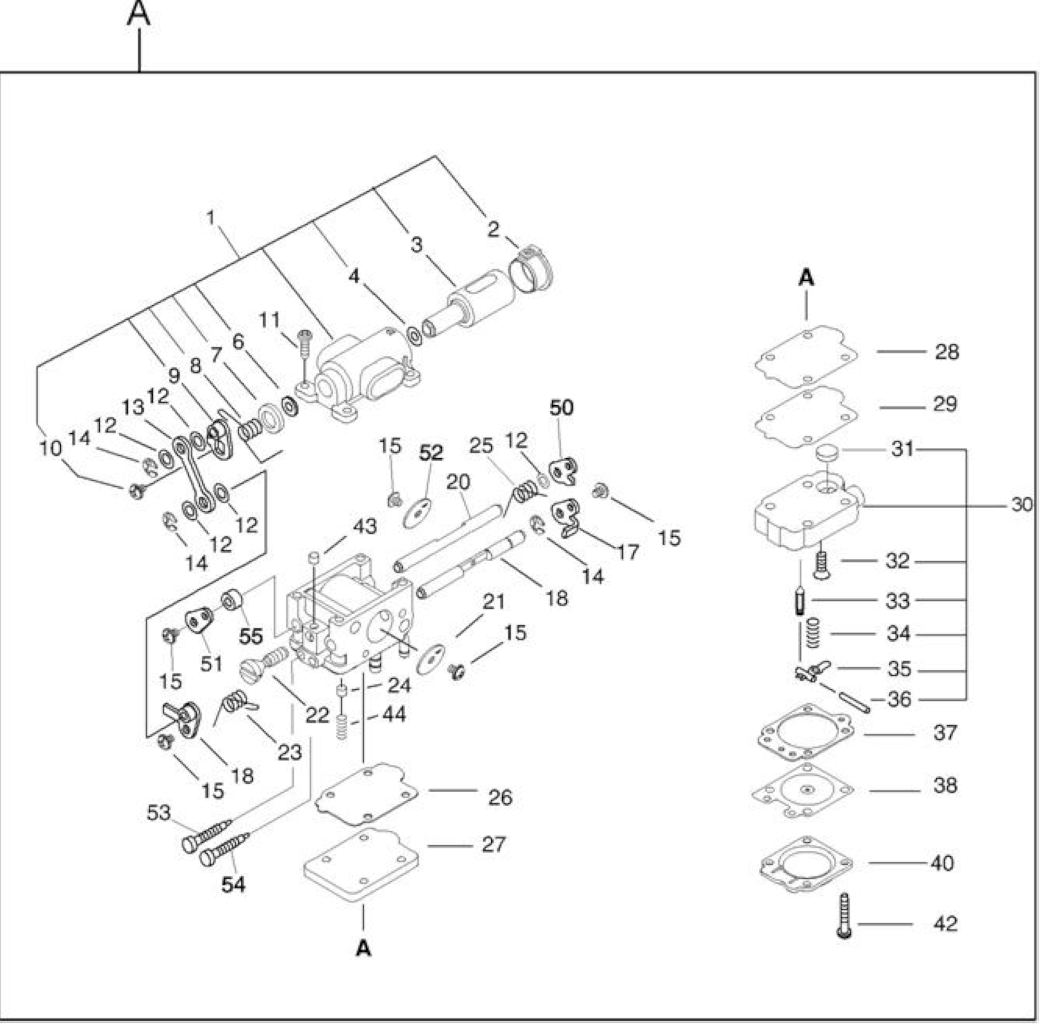

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003360	CARBURATORE	1
1	ECRP003004230	BODY ASY AIR VALVE	1
2	ECRP003004040	COPERCHIO VALVOLA	1
3	ECRP003002020	VALVOLA ARIA	1
4	ECRP003002050	RONDELLA	1
6	ECRP003002060	PARAPOLVERE	1
7	ECRP003002000	PARAPOLVERE	1
8	ECRP003002040	MOLLA DI RITORNO	1
9	ECRP003004240	LINK ASSEMBLY-AIR	1
10	ECRP003002030	SCREW	1
11	ECR12311440630	VITE SUPPORTO	4
12	ECR12314926030	RONDELLA	4
13	ECRP003002080	RACCORDO	1
14	ECR12312715030	FERMO ALBERINO	3
15	ECR12311438830	VITE	4
17	ECRP003004250	LEVER-OUTER	1
18	ECRP003004680	SHAFT ASY,THROTTLE	1
20	ECRP003004270	ALBERINO ARIA	1
21	ECR12311610530	FARFALLA ACCELERATORE	1
22	ECRP003002130	SCREW IDLE SPEED	1
23	ECRP003002150	MOLLA	2
24	ECR12318539130	PISTONCINO	1
25	ECRP003004290	MOLLA	1
26	ECRP003002110	GUARNIZIONE	1
27	ECRP003002160	PIASTRA	1
28	ECRP003000100	GUARNIZIONE MEMBRANA	1
29	ECR12311240630	MEMBRANA POMPANTE	1
30	ECRP003004220	BODY ASSEMBLY, PUMP	1
31	ECR12312610631	FILTRO CARBURATORE	1
32	ECR12313905560	VITE BILANCIERE	1
33	ECR12313719830	SPILLO CARBURATORE	1
34	ECR12312205560	MOLLA BILANCIERE	1
35	ECR12312303930	BILANCIERE	1
36	ECR12313803930	SPINOTTO	1
37	ECR12314027230	GUARNIZIONE MEMBRANA	1
38	ECRP003001850	MEMBRANA CON DISCO	1
40	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
42	ECR12311040630	SCREW, PUMP COVER	4
43	ECR12317815030	TAPPO	1
44	ECRP003004300	MOLLA	1
50	ECRP003001510	LEVA	1
51	ECRP003004060	LEVER, CHOKE	1
52	ECRP003002200	VALVE, CHOKE	1
53	ECRP003002270	SPILLO	1
54	ECRP003004360	SPILLO	1

Rif. Articolo Descrizione Q.tà Nota

55 ECRP003004330 SPACER 1

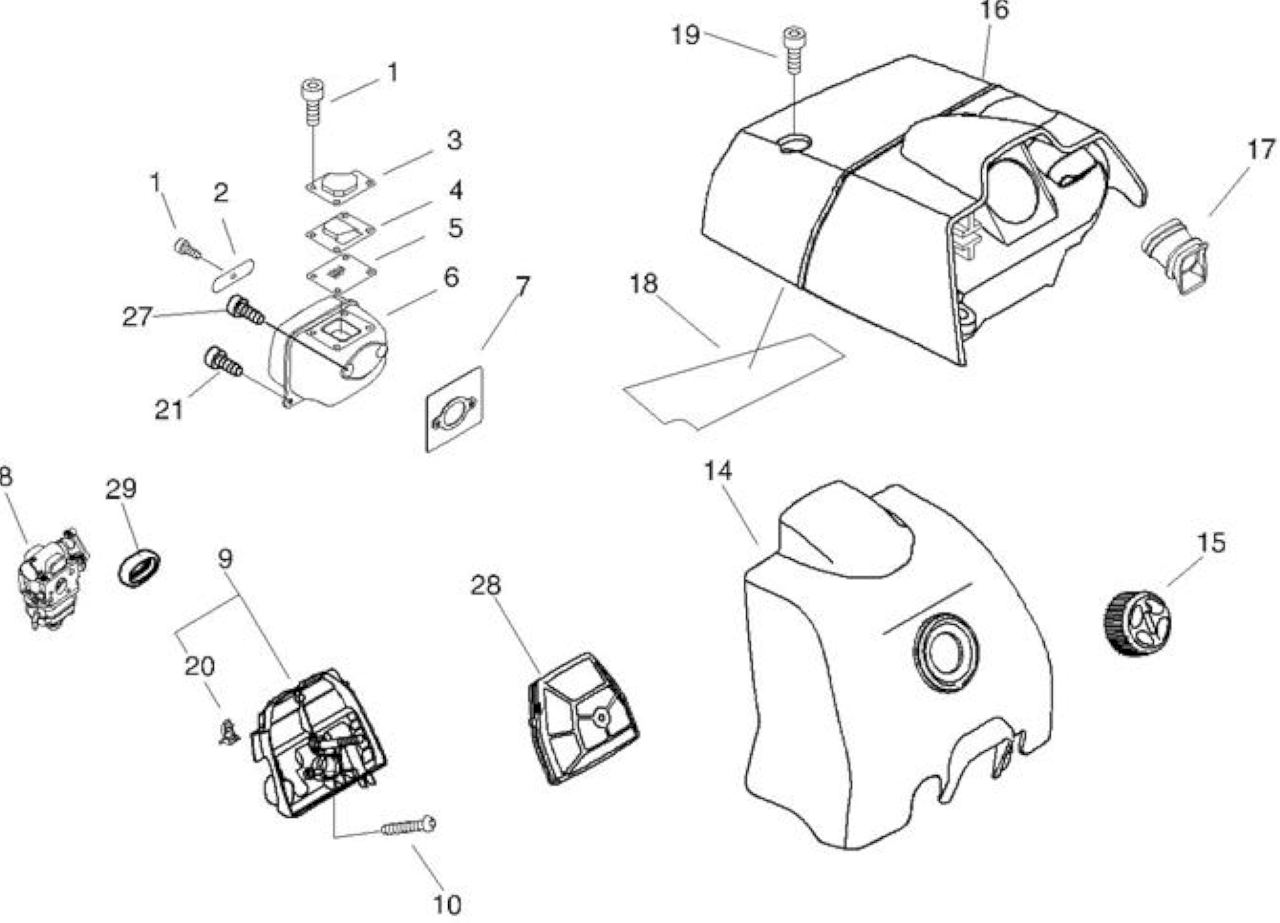

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRV804000030	BULLONE 4X8	5
2	ECRA301000030	PIASTRINA MARMITTA	1
3	ECRA313001670	GUIDA SCARICO	1
4	ECRA313001041	GUIDA SCARICO	1
5	ECRA310000090	SCHERMO MARMITTA	1
6	ECRA300001560	MARMITTA	1
7	ECRV104001770	GUARNIZIONE MARMITTA	1
8	ECRA021003360	CARBURATORE	1
9	ECRP021036890	ALLOGGIO FILTRO ARIA	1
20	ECRA219000060	OTTURATORE	1
10	ECRV805000030	BULLONE, TORX 5	2
14	ECRA232001400	*VEDI ECRA232001401 *	1
15	ECRA235000200	POMELLO COPERCHIO F.A.	1
16	ECRA160002310	COPERCHIO CILINDRO	1
17	ECRA239000070	COLLETTORE	1
18	ECRV341000140	WASHER,SQUARE	1
19	ECRV805000000	BULLONE TORX 5	3
21	ECRV855000000	BULLONE TORX 5X20	2
27	ECRV805000210	BULLONE TORX 5X20	2
28	ECRA226001610	ELEMENTO FILTRO ARIA	1
29	ECRV142000070	GOMMINO	1

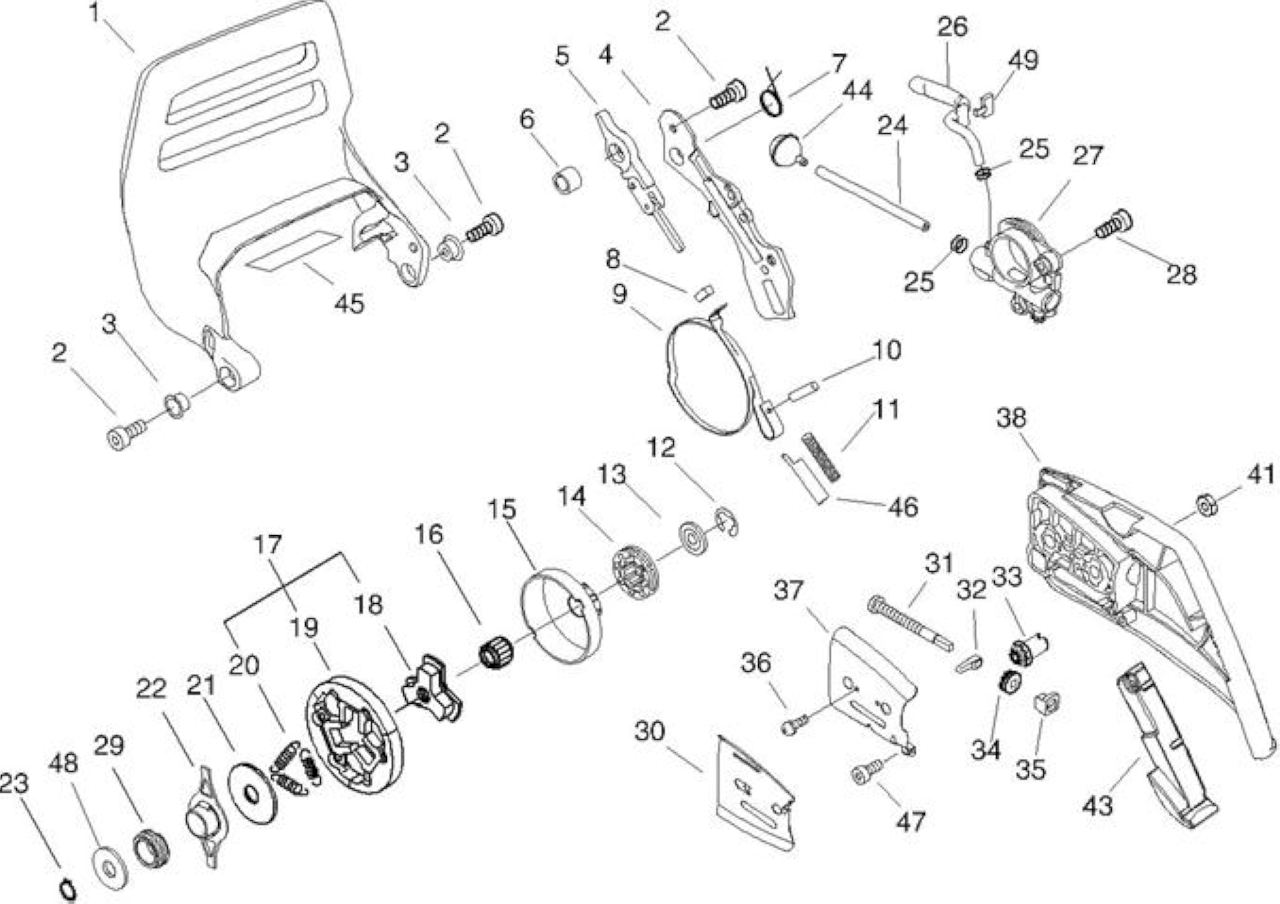

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC320000410	LEVA FRENO CATENA	1
2	ECRV805000000	BULLONE TORX 5	5
3	ECRV356000440	COLLARINO 10	2
4	ECRC345000282	* VEDI ECRC345000283 *	1
5	ECRC334000110	*VEDI ECRC334000111 *	1
6	ECRV356000470	COLLARINO 10	1
7	ECRV452000400	MOLLA DI RITORNO	1
8	ECRV376000450	SPESSORE -3MM-	1
9	ECRC328000121	NASTRO FRENO CATENA	1
10	ECR9305030080	RULLINO	1
11	ECRV450000740	MOLLA DI COMPRESSIONE	1
12	ECRV583000130	ANELLO	1
13	ECRV307000410	*VEDI ECRV307000520 *	1
14	ECR17511412530	ANELLO CAMPANA FRIZIONE -325-	1
15	ECRA556001310	*VEDI ECRA556001311 *	1
16	ECRV555000160	*VEDI ECRV555000010 *	1
17	ECRA056000220	*VEDI ECRA056000221 *	1
18	ECRA552000110	CENTRO FRIZIONE	1
19	ECRP021007050	*VEDI ECRP021007051 *	1
20	ECRV451000500	MOLLA FRIZIONE	3
21	ECRA551000110	PIASTRA FRIZIONE	1
22	ECRV358000090	COLLARINO 14	1
23	ECR90070100015	FERMO CS15	1
24	ECR43721030830	*VEDI ECR43721030831 *	1
25	ECR13201309820	*VEDI ECRV490001240 *	2
26	ECRV470001790	*VEDI ECRV470001791 *	1
27	ECRC022000051	*VEDI ECRC022000052 *	1
28	ECRV804000000	BULLONE TORX 4	2
29	ECRV652000050	VITE S/FINE	1
30	ECRC305000390	LAMELLA SALVACATENA	1
31	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
32	ECRC309000150	NOTTOLINO TENDICATENA	1
33	ECRV651000001	INGRANAGGIO TENDICATENA	1
34	ECRV651000011	INGRANAGGIO TENDICATENA	1
35	ECRV355000270	* VEDI ECRV355000800 *	1
36	ECR9132503005	SCREW	1
37	ECRC305000400	LAMELLA SALVACATENA	1
38	ECRC300000810	CARTER SALVACATENA	1
41	ECRV265000250	*VEDI SKRV265000250 *	2
43	ECRC302000010	*VEDI ECRC302000011 *	1
44	ECR43620514730	FILTRO OLIO *T.I.14-549	1
45	ECRV341000170	WASHER,SQUARE	1
46	ECRC603000220	PIASTRINA	1
47	ECRV804000000	BULLONE TORX 4	1

Rif. Articolo Descrizione Q.tà Nota

49 ECRC518000150 SUPPORTO TUBETTO 1

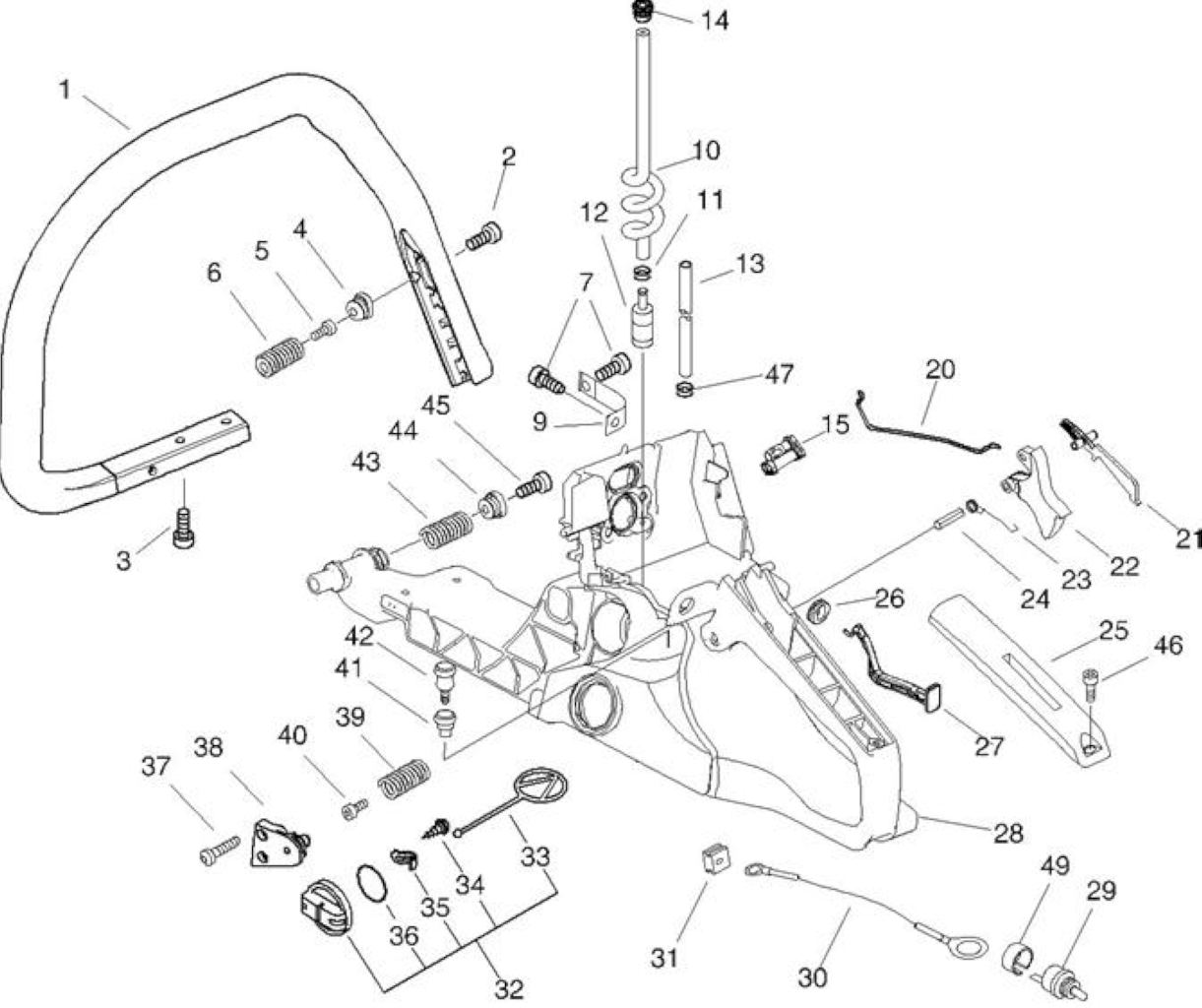

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC400001040	IMPUGNATURA SINISTRA	1
2	ECRV806000000	BOLT, TORX 6	1
3	ECRV805000010	BULLONE TORX 5	4
4	ECRV456000080	SUPPORTO AMMORTIZZATORE	1
5	ECRV805000000	BULLONE TORX 5	1
6	ECRV450000730	MOLLA DI COMPRESSIONE	1
7	ECRV805000000	BULLONE TORX 5	2
9	ECRC617000361	* VEDI ECRC617000362 *	1
10	ECRV471003080	TUBETTO	1
11	ECR13201309820	*VEDI ECRV490001240 *	1
12	ECR13120519831	*VEDI ECR13120519832 *	1
13	ECR13201202960	*VEDI ECR13201202961 *	1
14	ECR13211501461	*VEDI ECR13211501462 *	1
15	ECRV131000180	GUIDA IN GOMMA	1
20	ECRC454000470	ASTINA ACCELERATORE	1
21	ECR17809037930	BLOCCA ACCELERATORE	1
22	ECRC450000360	LEVA ACCELERATORE	1
23	ECRV452000260	MOLLA LEVA ACC.	1
24	ECR90034540025	SPINA ELASTICA 4X25 SUS	1
25	ECRC411000001	COPRI IMPUGNATURA DESTRA*T.I.06-327	1
26	ECRV130000030	GUIDA IN GOMMA	1
27	ECRA241000220	LEVA ARIA	1
28	ECRC410001000	*VEDI ECRC410001001 *	1
28	ECRC410001001	*VEDI ECRC410001002 *	1
29	ECRA440001190	INTERRUTTORE	1
30	ECRV485001101	LEAD	1
31	ECR15011404920	GUIDA IN GOMMA	1
32	ECRP021016040	*VEDI ECRP021016041 *	1
33	ECR13105119830	MISCELATORE	1
34	ECR90024603008	VITE SR 3X08	1
35	ECR13105019830	FERMO, TAPPO MIX	1
36	ECR90072020029	ANELLO GOMMA P-29	1
37	ECRV805000010	BULLONE TORX 5	2
38	ECRV456000090	SUPPORTO AMMORTIZZATORE	1
39	ECRV450001630	MOLLA DI COMPRESSIONE	1
40	ECRV805000010	BULLONE TORX 5	1
41	ECRA359000000	*VEDI ECRA359000001 *	1
42	ECR13130056431	VALVOLA SFIATO	1
43	ECRV450000770	*VEDI ECRV450000771 *	1
44	ECRV456000101	SUPPORTO AMMORTIZZATORE	1
45	ECRV806000000	BOLT, TORX 6	1
46	ECRV804000000	BULLONE TORX 4	1
47	ECR13201326630	*VEDI ECRV490001230 *	1
49	ECRA472000090	CAPPUCCIO	1

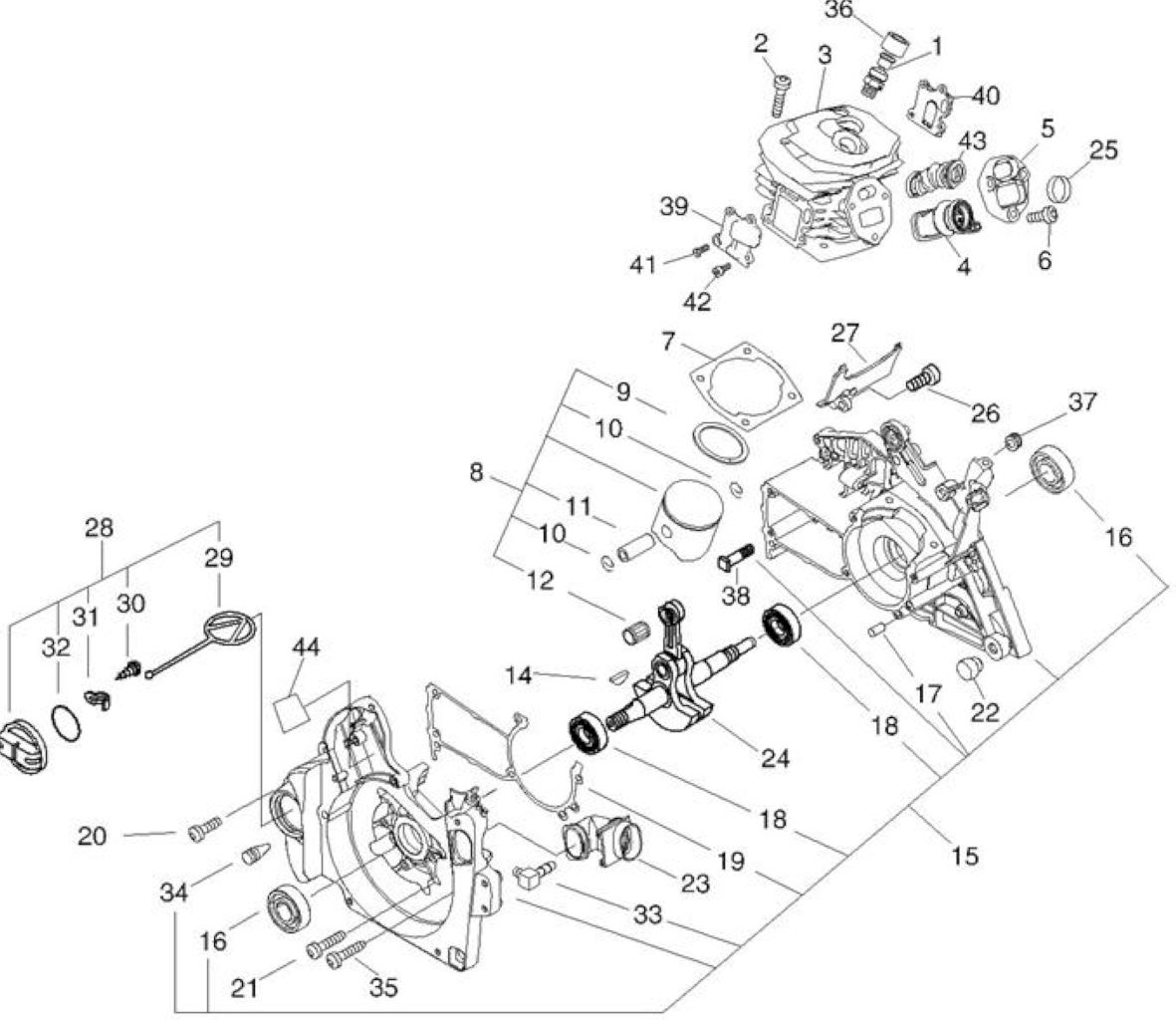

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA014000040	*VEDI ECRA014000110 *	1
2	ECRV805000220	BULLONE TORX 5 -NERO-	4
3	ECRA130001740	CILINDRO X CS550	1
4	ECRA202000220	COLLETTORE ASPIRAZIONE	1
5	ECRA206000021	SUPPORTO COLLETTORE	1
6	ECRV805000000	BULLONE TORX 5	3
7	ECRV100000630	GUARNIZIONE CILINDRO	1
8	ECRP021036680	KIT PISTONE X CS550	1
9	ECRA101000590	FASCIA ELASTICA	1
10	ECR10001532330	FERMO SPINOTTO	2
11	ECRV609000000	SPINOTTO PISTONE	1
12	ECRV556000000	CUSCINETTO	1
14	ECR10014230830	CHIAVELLA ALBERO MOTORE	1
15	ECRP021036690	*VEDI ECRP021036692 *	1
16	ECRV508000010	*VEDI ECRV508000100 *	2
17	ECR10021502830	*VEDI ECR90033050100 *	2
18	ECR9403646202	CUSCINETTO A SFERE	2
19	ECRV102000210	GUARNIZIONE CARTER MOTORE	1
33	ECR43723914730	RACCORDO	1
34	ECR43611413930	VALVOLA DI CONTROLLO	1
38	ECRV205000400	*VEDI ECRV205000401 *	2
20	ECRV805000010	BULLONE TORX 5	2
21	ECRV805000020	BULLONE TORX 5	4
22	ECRV420003800	AMMORTIZZATORE	2
23	ECRA239000060	COLLETTORE	1
24	ECRA011001100	ALBERO MOTORE	1
25	ECRV359000060	COLLARINO 16	1
26	ECRV805000000	BULLONE TORX 5	1
27	ECRE106000150	GUIDA ARIA	1
28	ECRP021016030	*VEDI ECRP021016031 *	1
29	ECR13105119830	MISCELATORE	1
30	ECR90024603008	VITE SR 3X08	1
31	ECR13105019830	FERMO, TAPPO MIX	1
32	ECR90072000028	ANELLO GOMMA P-28	1
35	ECRV805000170	BULLONE TORX 5 -SILVER-	1
36	ECRV141000090	TAPPO IN GOMMA	1
37	ECR13211501461	*VEDI ECR13211501462 *	1
39	ECRP021036670	COPERCHIO	1
40	ECRP021036660	COPERCHIO	1
41	ECR90021204014	SCREW 4*14	2
42	ECRV804000050	BULLONE TORX 4	6
43	ECRA202000210	COLLETTORE ASPIRAZIONE	1
44	ECRV376001780	SPESSORE	1

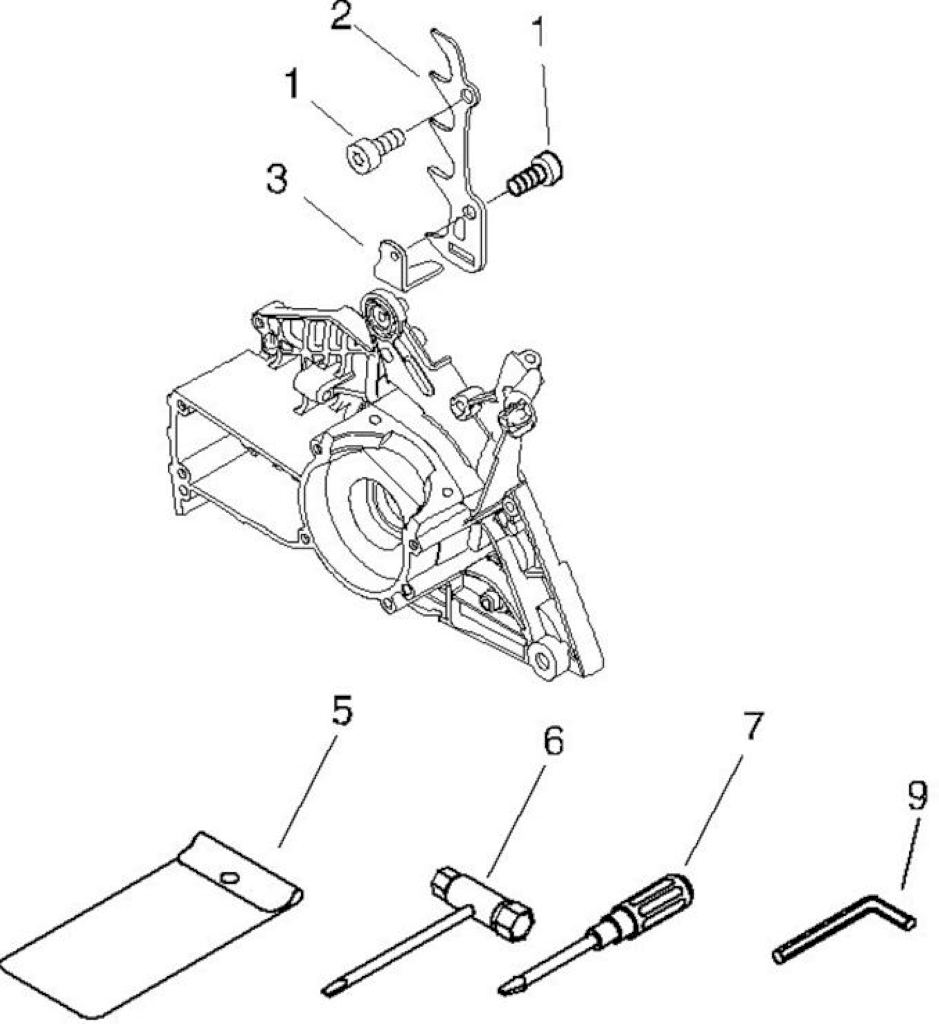

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV805000000	BULLONE TORX 5	2
2	ECRC304000180	*VEDI ECRC304000280 *	1
3	ECRC310000010	FERMO CATENA	1
