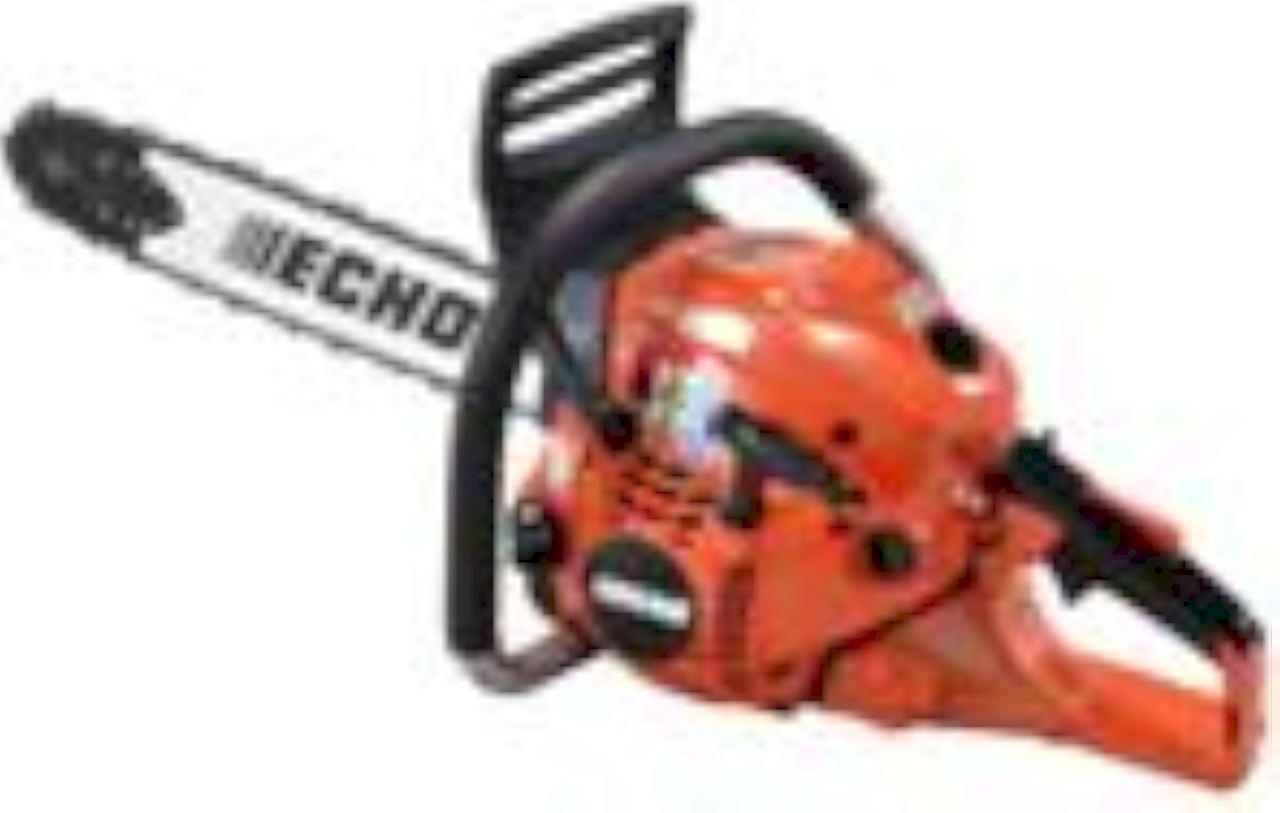

CS-501SX

Avviamento Carburatore

Carter motore, Pompa olio

Filtro aria, collettore, carburatore Frizione, Campana, Carter freno Impugnature

Informazioni tecniche

CILINDRATA

50,2

POTENZA

2,5 (3,4)

PESO

4,7

SERBATOIO MIX

500

SERBATOIO OLIO

280

PASSO CATENA

0,325

LUNGHEZZA BARRA

45

CANALE

1,5

Marmitta Motore Volano, Bobina

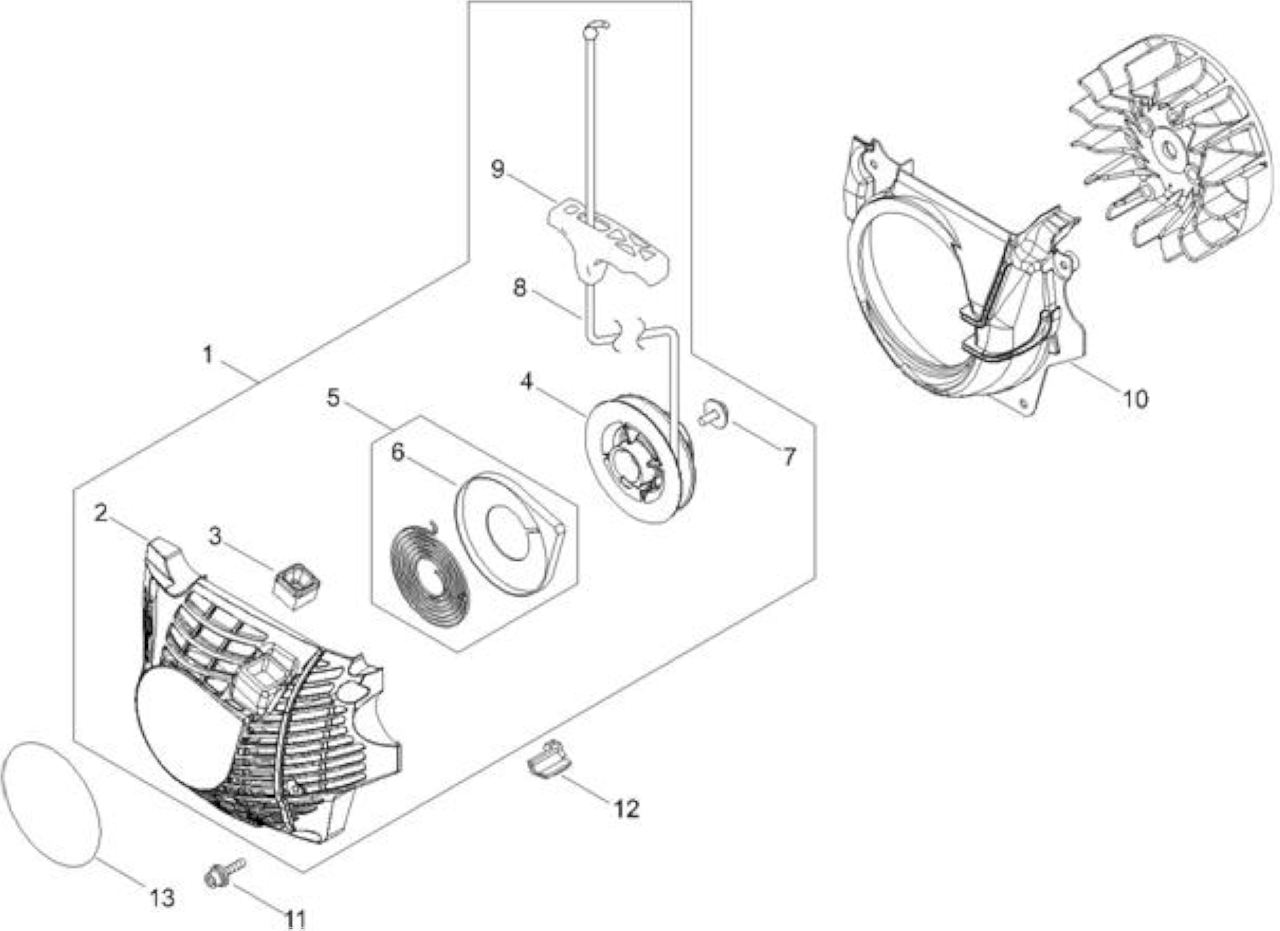

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051003000	AVVIAMENTO COMPLETO PER CS501SX	1
2	ECRP022039770	VEDI ECRP022048790	1
3	ECRA510000130		1
4	ECRP022039780	AVVOLGIFUNE	1
5	ECRA504000190	MOLLA AVVIAMENTO C/SEDE	1
6	ECRP022039790		1
7	ECR17723606910	SCREW	1
9	ECRP022036780	IMPUGNATURA AVVIAMENTO	1
10	ECRA172001870	CARTER VENTOLA	1
11	ECRV202000200	BULLONE	4
12	ECRV131000190	GOMMINO	1
13	ECRX502000900		1

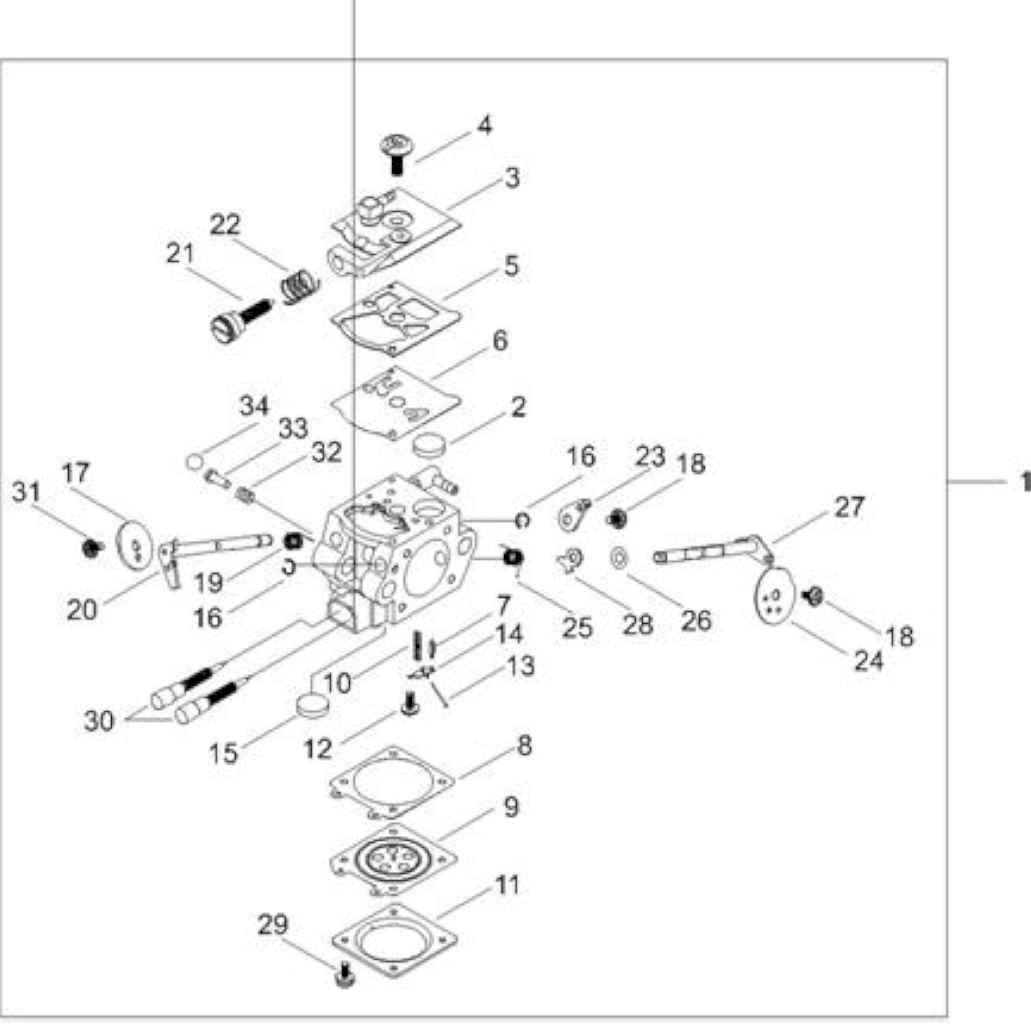

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021004410	CARBURATORE PER CS501SX	1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003005600	COPERCHIO MEMBRANA POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECR12311215030	MEMBRANA POMPANTE	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12312203660	MOLLA BILANCIERE	1
11	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECR12312715030	FERMO ALBERINO	2
17	ECR12311610530	FARFALLA ACCELERATORE	1
18	ECR12311438830	VITE	2
19	ECR12311337530	MOLLA DI RITORNO	1
20	ECRP003005620	ALBERINO	1
21	ECRP003003650	VITE	1
22	ECR12313304260	MOLLA REGISTRO MINIMO	1
23	ECRP003003180	LEVA ACCELERATORE	1
24	ECRP003005590		1
25	ECRP003002260	MOLLA	1
26	ECR12314926030	RONDELLA	1
27	ECRP003003190	ALBERINO ACCELERATORE	1
28	ECRP003001510	LEVA	1
29	ECR12313002960	VITE COPERCHIO MEMBRANA	4
30	ECRP003004460	VITE REGOLAZIONE	2
31	ECRP003002380	SCREW	1
32	ECR12318609660	MOLLA PER CARBURATORE	1
33	ECR12318509660	PISTONCINO	1
34	ECR12313609660	SFERA	1

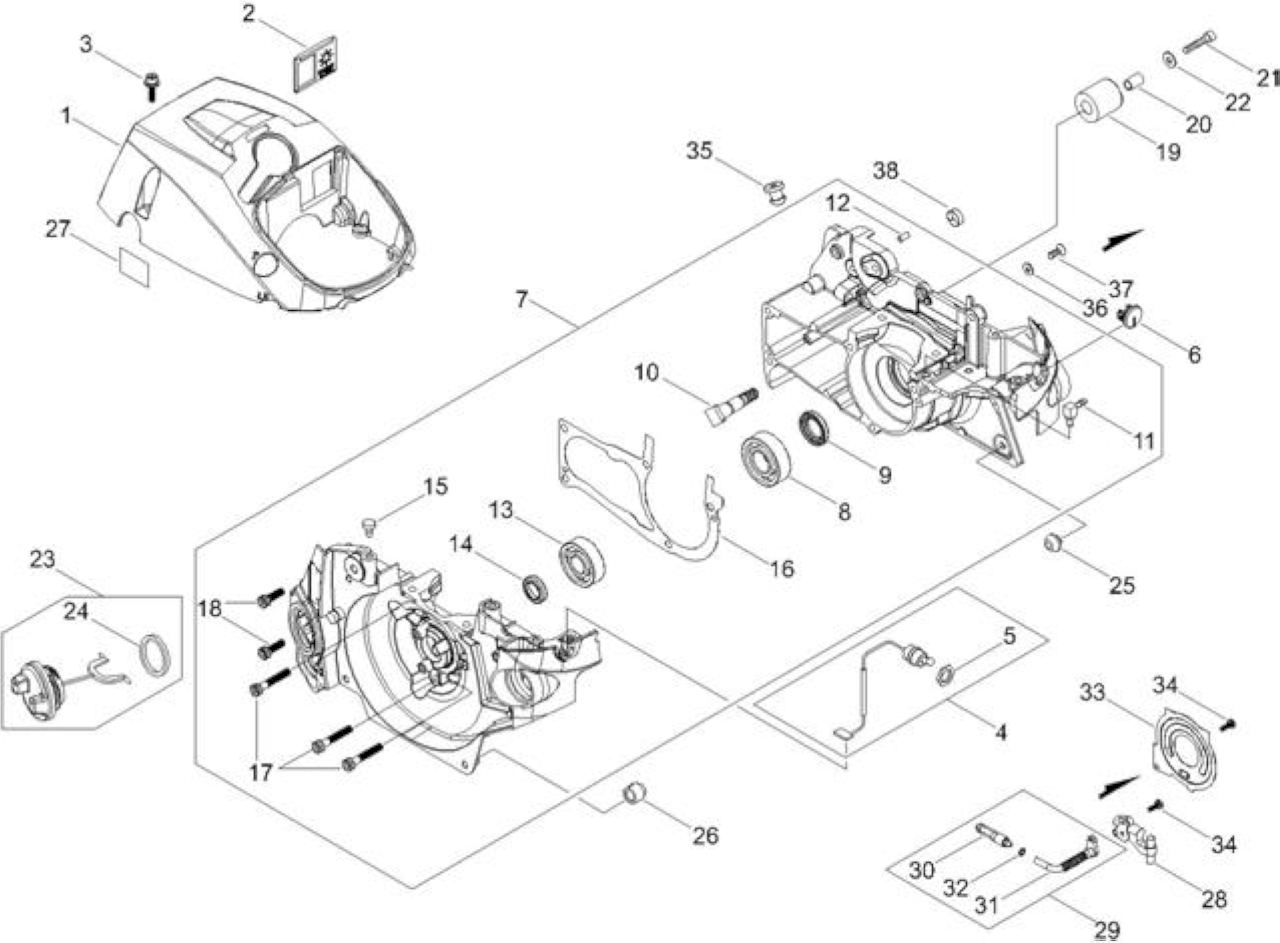

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA160003080	COPERCHIO CILINDRO	1
2	ECRA219000040	OTTURATORE ARIA	1
3	ECRV202000690		3	M4*14
4	ECRP021037400	INTERRUTTORE COMPLETO	1
5	ECRV266000090	NUT,10	1
6	ECRV141000100	TAPPO	1
7	ECRP021038801	VEDI ECRP100005020	1
8	ECRV592000290		1	6202X47C3
9	ECRV508000070	PARAOLIO	1
10	ECRV225000150	PRIGIONIERO LAMA GUIDA	2
11	ECR43723914730	RACCORDO	1
12	ECRV629000000	RULLINO	2
13	ECRV592000330		1	6201X3C3
14	ECRV505000070	PARAOLIO	1
15	SKRA356000130	VALVOLA SFIATO	1
16	ECRV102000220	VEDI ECRV102000221	1
17	ECRV203001450	BULLONE	3
18	ECRV203001540	BULLONE	2
19	ECRC310000110	FERMO CATENA	1
20	ECRV353000460	BOCCOLA	1
21	ECR90010505030	BULLONE BRUGOLA 5X30	1	5*30
22	ECR90060000005	RONDELLA PIANA M5	1	5
23	ECRC020000040	TAPPO OLIO COMPLETO	1
24	ECRV107000090	GUARNIZIONE	1
25	ECRV420004980	AMMORTIZZATORE	1
26	ECRV420002780	AMMORTIZZATORE	1
27	ECR89034539231	ETICHETTA	1
28	ECRC022000121	POMPA OLIO AUTOMATICA	1
29	ECRC021000050	PESCANTE OLIO COMPLETO	1
30	ECRC209000070		1
31	ECRV470001840	TUBETTO	1
32	ECRV490000500	MORSETTO	1
33	ECRC236000060		1
34	ECRV202000520	VITE	3	4
35	ECRV133000040	GOMMINO	1
36	ECR90060300004	RONDELLA PIANA M4	1	4.5100.8
37	ECR90021204008	VITE SF 5X8	1	4*8
38	ECRV355000460	COLLARINO	1	8

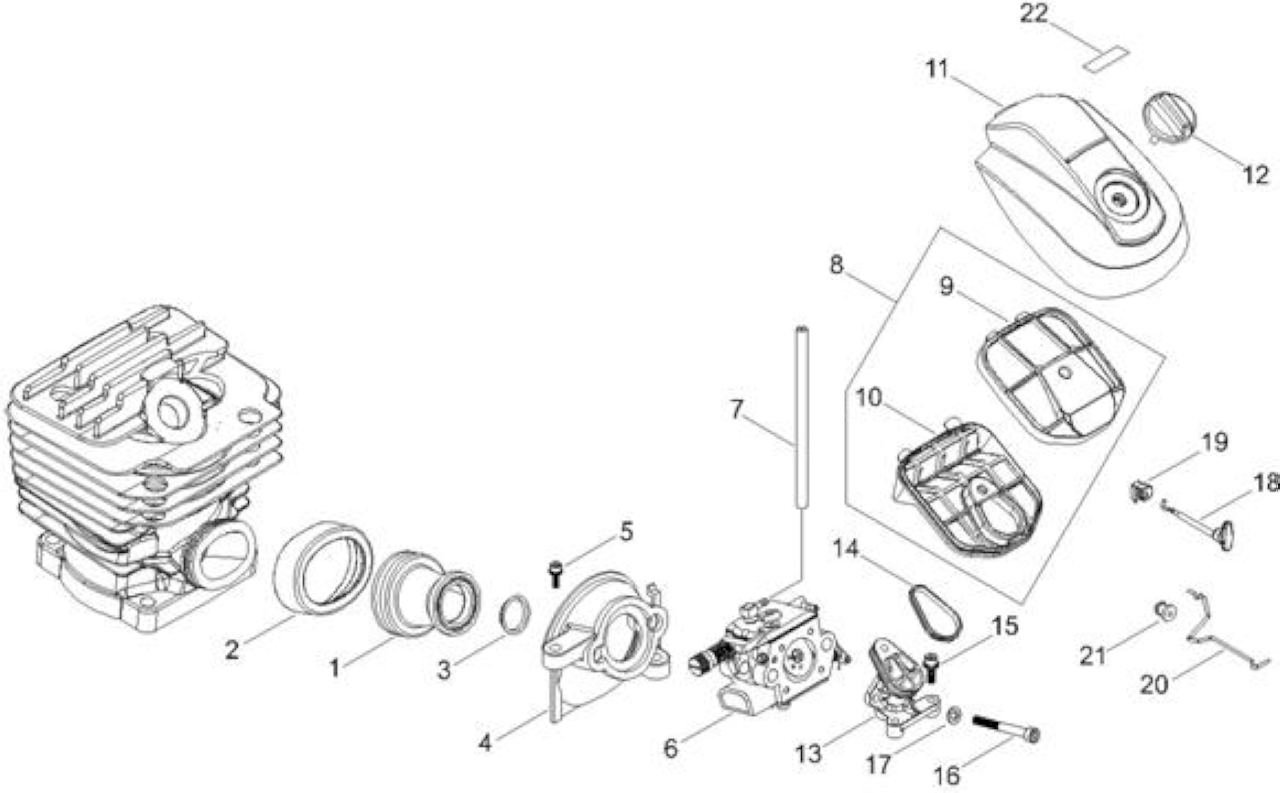

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA202000150	VEDI SKRA202000150	1
2	ECRA206000030	ANELLO COLLETTORE	1
3	ECRV359000200		1
4	ECRA200001050	ISOLATORE	1
5	ECRV202000200	BULLONE	2
6	ECRA021004410	CARBURATORE PER CS501SX	1
7	ECRV471002800	TUBETTO	1
8	ECRA226001580	FILTRO ARIA	1	FILTRO STANDARD
8	SKRA226001090	FILTRO ARIA COMPL.IN FELTRO	1	FILTRO IN PANNO
9	ECRA226001590	VEDI ECRA226001580	1	FILTRO STANDARD
10	ECRA226001600	VEDI ECRA226001580	1	FILTRO STANDARD
11	ECRA232001511	* VEDI ECRA232001512 *	1
12	ECRA235000270		1
13	ECRA204000220	SUPPORTO CARBURATORE	1
14	ECRV581000280	GUARNIZIONE	1
15	ECRV202000200	BULLONE	2
16	ECR9110005048	BOLT	2
17	ECR90060000005	RONDELLA PIANA M5	2	5
18	ECRA240000111	LEVA ARIA	1
19	ECRV130000131	GOMMINO	1
20	ECRC454000280	ASTINA ACCELERATORE	1
21	ECRV133000040	GOMMINO	1
22	ECRX503013190	ETICHETTA	1

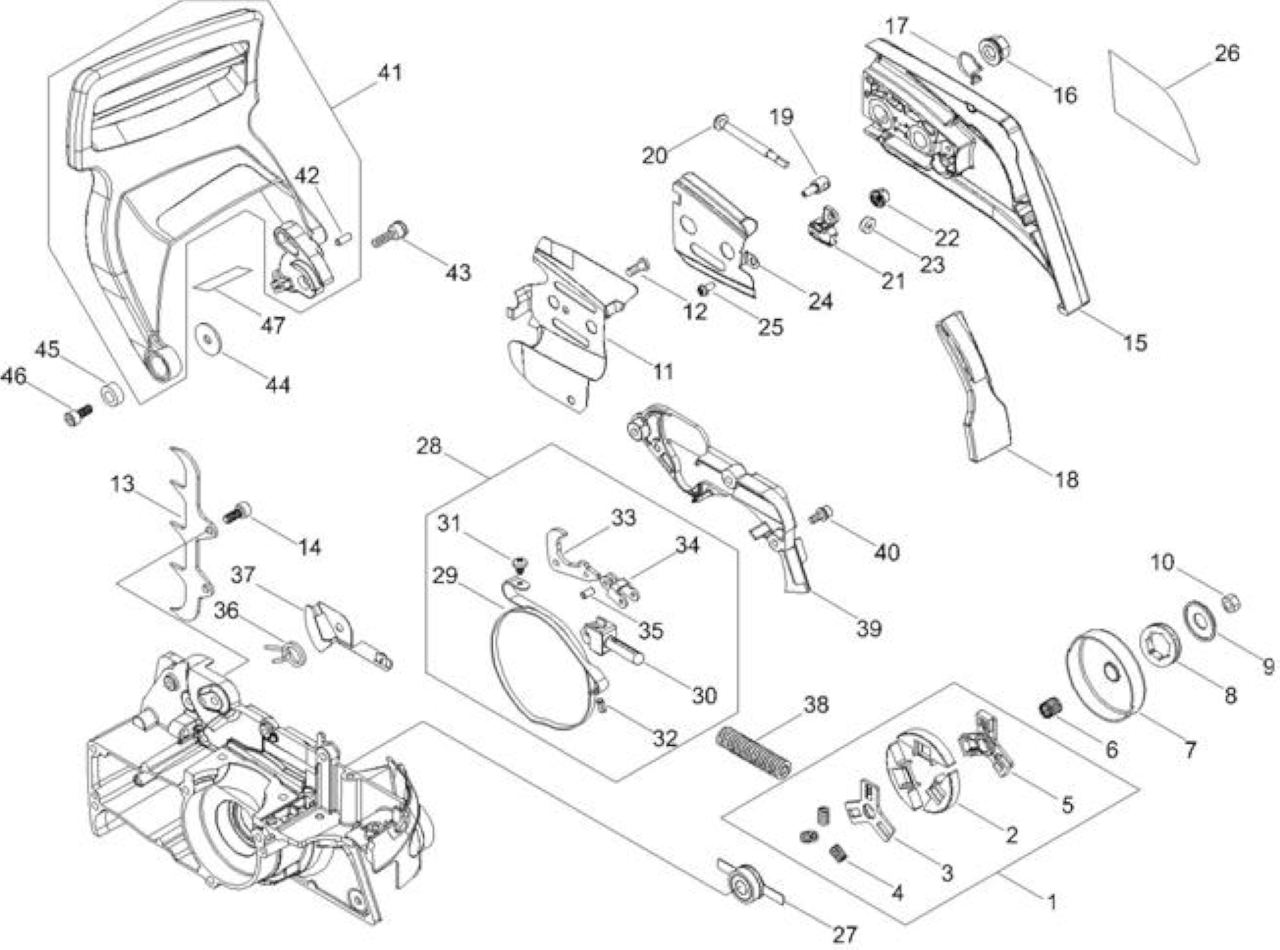

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA056000611	FRIZIONE COMPLETA	1
2	ECRA555000210	MASSA FRIZIONE	3
3	ECRA552000231	CENTRO FRIZIONE	1
4	ECRV451000930		3
5	ECRA552000241		1
6	ECRV555000150	CUSCINETTO PIGNONE	1
7	ECRA556001121	CAMPANA FRIZIONE	1
8	ECR17511412530	ANELLO CAMPANA FRIZIONE -325-	1
9	ECRV307000451	RONDELLA CIRCOLARE 10	1
10	ECRV265000211	DADO	1
11	ECRC305000411	LAMELLA SALVACATENA	1
12	ECRV252000470	VITE 4	1
13	ECRC304000310	RAMPONE	1
14	ECR90010505012	BULLONE BRUGOLA 5X12	2	5*12
15	ECRC300001040	CARTER SALVACATENA	1
16	ECRV265000550	DADO CARTER SALVACATENA	2	8
17	ECRC649000420	GANCIO	2
18	ECRC302000030	PROTEZIONE	1
19	ECRC309000190	NOTTOLINO TENDICATENA	1
20	ECRV203000021	VITE TENDICATENA	1	5
21	ECRV355000840	COLLARINO 8	1	8
22	ECRV651001060	INGRANAGGIO TENDICATENA	1
23	ECRV651000011	INGRANAGGIO TENDICATENA	1
24	ECRC305000470	LAMELLA SALVACATENA	1	T=0.5
25	ECR90025304008	VITE 4*8	1	4*8
26	ECRX502001020		1
27	ECRP021023110	VITE S/FINE	1
28	ECRC328000210	* VEDI ECRC328000320*	1
29	ECRC328000220	FASCETTA FRENO	1
30	ECRC334000180	CONNETTORE FRENO CATENA	1
31	ECR9138104010		1
32	ECR9304240100	SPINA ELASTICA	1
33	ECRC334000190	VEDI ECRC334000350	1
34	ECRC334000200	CONNETTORE LEVERAGGIO	1
35	ECR90033030120	PIN	2	3*12
36	ECRV452000860	MOLLA DI TORSIONE	1
37	ECRC347000010	PIASTRINA	1
38	ECRV450001160	MOLLA	1
39	ECRC345000430	VEDI ECRC345000431	1
40	ECRV202000490	BULLONE	3
41	ECRP021026933	LEVA FRENO COMPLETA	1
42	ECR90033040080	COPPIGLIA 4X08	1	4*8
43	ECRV203001470	BULLONE	1
44	ECRV303000320	RONDELLA	1	5
45	ECRJ211000430	BOCCOLA	1

Rif. Articolo Descrizione Q.tà Nota

46 ECRV203001410 BULLONE 1

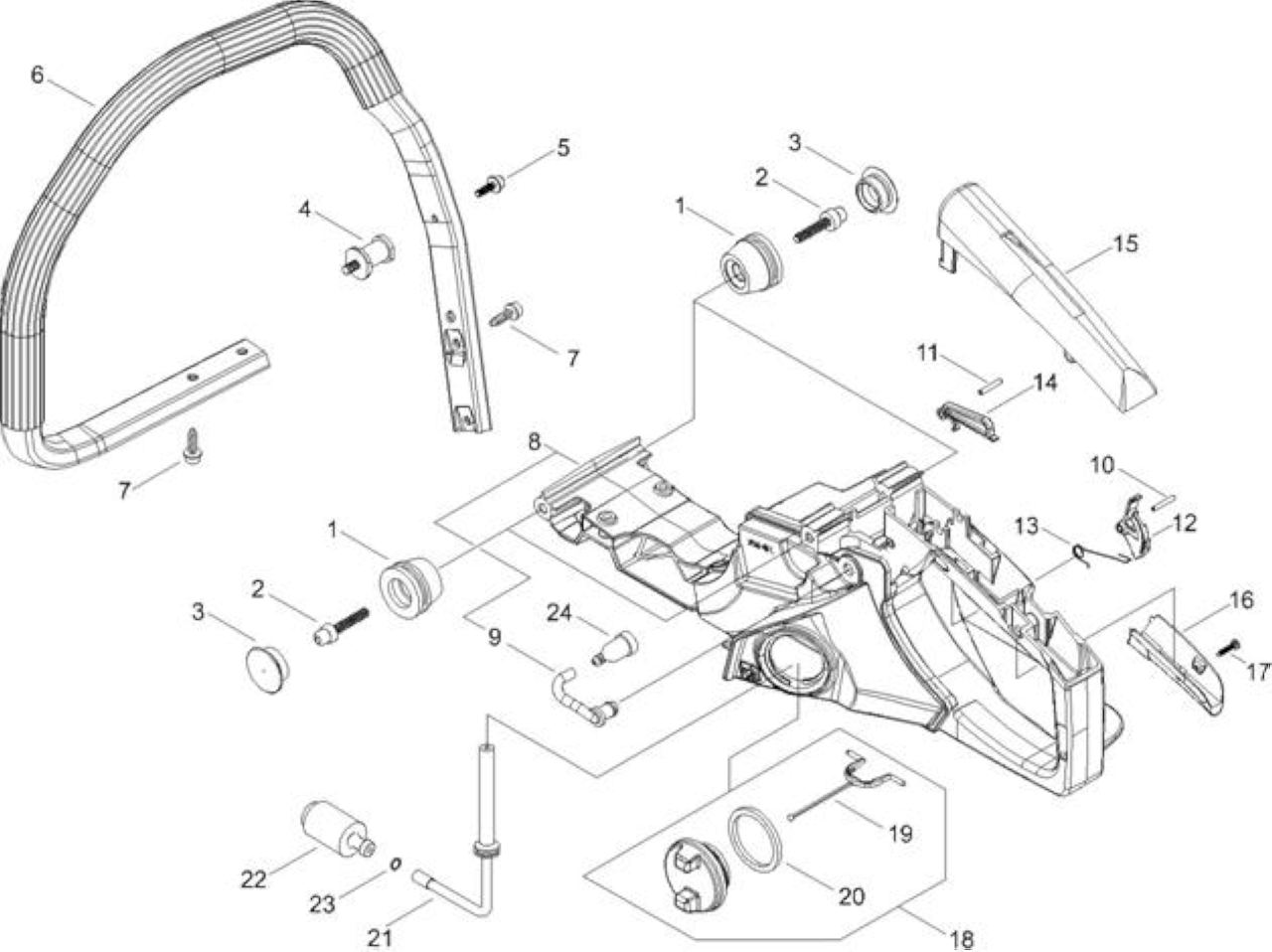

Rif. Articolo Descrizione Q.tà Nota

3 ECRV421000070 TAPPO AMMORTIZZATORE 4 VEDI T.I.

2 ECRV203001480 *VEDI ECRV203001950 *

AMMORTIZZATORE 501SX

AMMORTIZZATORE 501SX

1 ECRV401000610 AMMORTIZZATORE 4 VEDI T.I.

4 VEDI T.I.

4 SKRV401000330 AMMORTIZZATORE

1 AMMORTIZZATORE 501SX

7 ECRV203001490 BULLONE 4

6 ECRC040000830 IMPUGNATURA SX 1

9 ECRV470001530 *VEDI ECRV470001531 * 1

8 ECRP021048670 * VEDI ECRP021048671 * 1

11 ECR9304240220 SPINOTTO 1

10 ECR9306040250 SPINA ELASTICA 1

13 ECRV452000850 MOLLA LEVA ACC. 1

12 ECRC450000642 LEVA ACCELERATORE 1

15 ECRC411000170 COPRI IMPUGNATURA DESTRA 1

14 ECRC460000390 BLOCCA ACCELERATORE 1

17 ECR9144904022 VITE 1

16 ECRC403000530 GOMMA IMPUGNATURA 1

19 ECRA365000090 ANCHOR 1

18 ECRA033000370 TAPPO MISCELA COMPLETO 1

20 ECRV107000070 GUARNIZIONE TAPPO 1

21 ECRV470001520 TUBO MISCELA 1

SERBATOIO

23 ECRV490000500 MORSETTO 1

22 ECRA369000450 FILTRO MISCELA 1

24 ECR13130056431 VALVOLA SFIATO 1

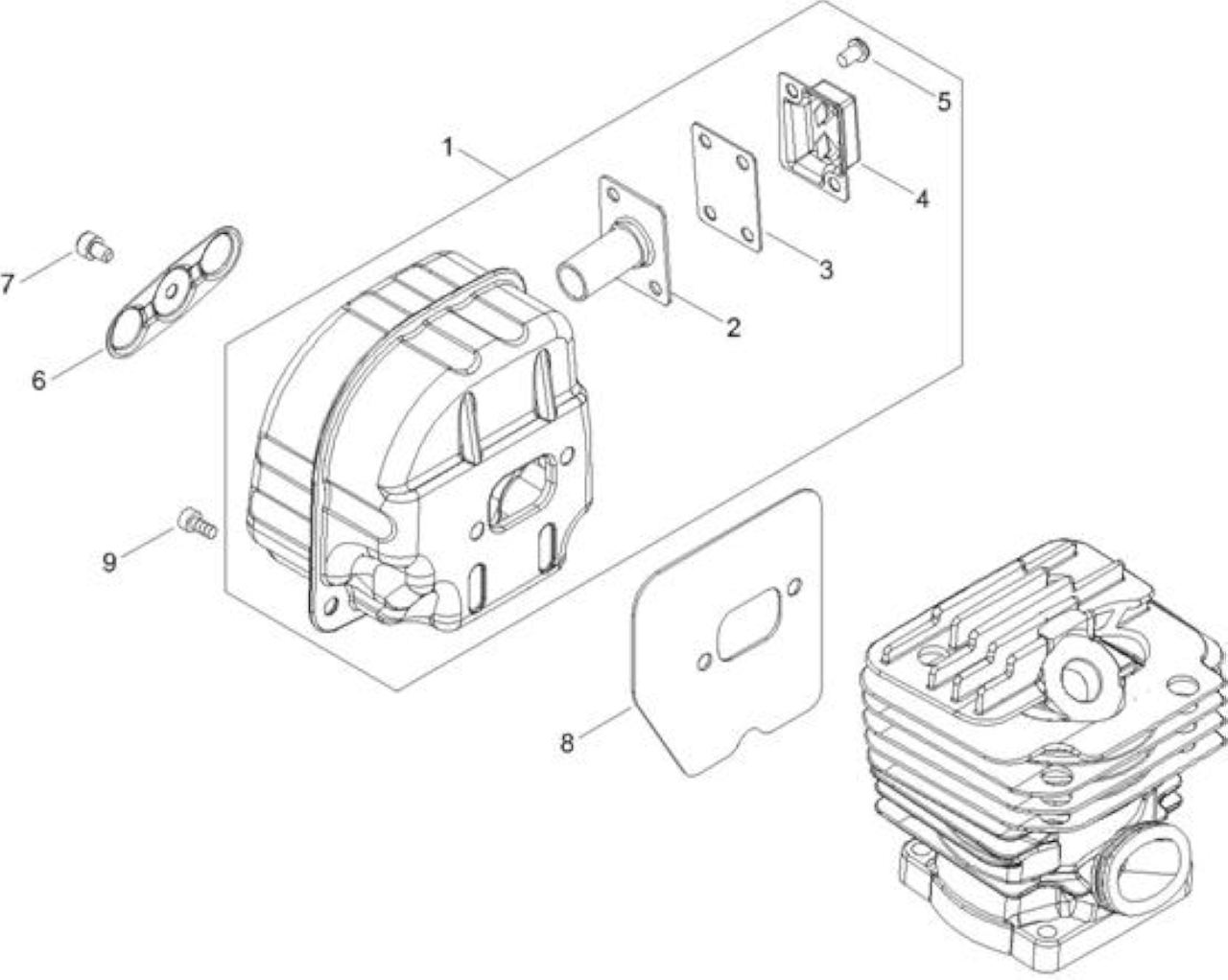

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021048660	MARMITTA COMPL.	1
2	ECRA313001481	GUIDA SCARICO	1
3	ECRA310000450	SCHERMO MARMITTA	1
4	ECRA313002010	GUIDA SCARICO	1
5	ECR9157804006	SCREW	2
6	ECRA301000060	PIASTRINA	1
7	ECR90010504006	BULLONE BRUGOLA 4X06	1	4*6
8	ECRV104001780	GUARNIZIONE MARMITTA	1
9	ECRV203002200		4	M5X18

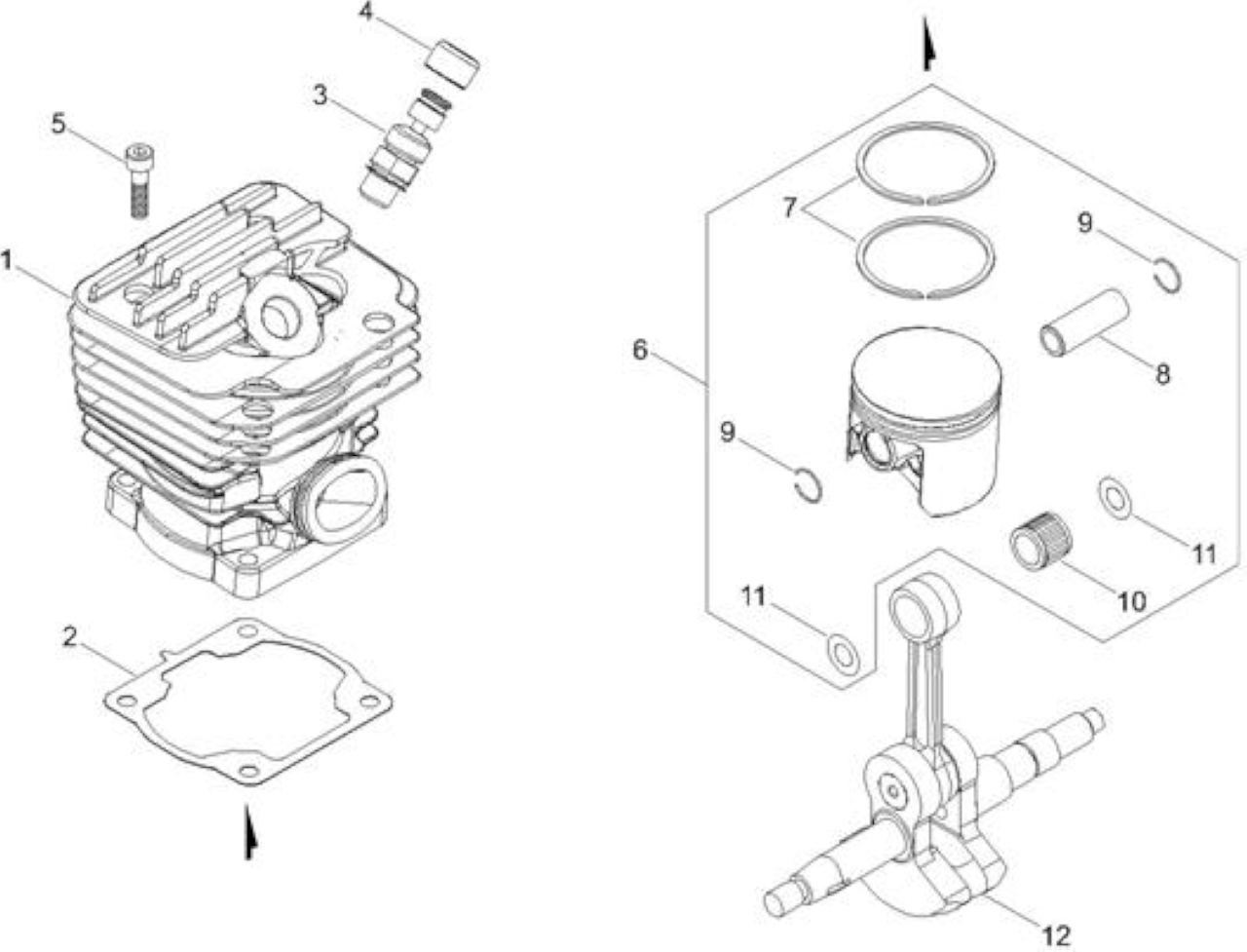

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA130002280	CILINDRO X CS501SX	1
2	ECRV100000620	GUARNIZIONE CILINDRO	1
3	ECRA014000110	DECOMPRESSORE	1
4	ECRV141000090	TAPPO IN GOMMA	1
5	ECRV203001320	BOLT ADHESIVE	4
6	ECRP021048650	KIT PISTONE X CS501SX	1
7	ECRA101000690	FASCIA ELASTICA *T.I.15-585	2	441.21.8
8	ECRV609000070	SPINOTTO PISTONE	1	11*35.8 HL
9	ECRV580000030	FERMO SPINOTTO	2	D 1.0
10	ECRV556000040	CUSCINETTO DI BIELLA	1
11	ECRV308000040	RONDELLA CIRCOLARE 11	2	11.219.50.5
12	ECRA011001420	ALBERO MOTORE	1

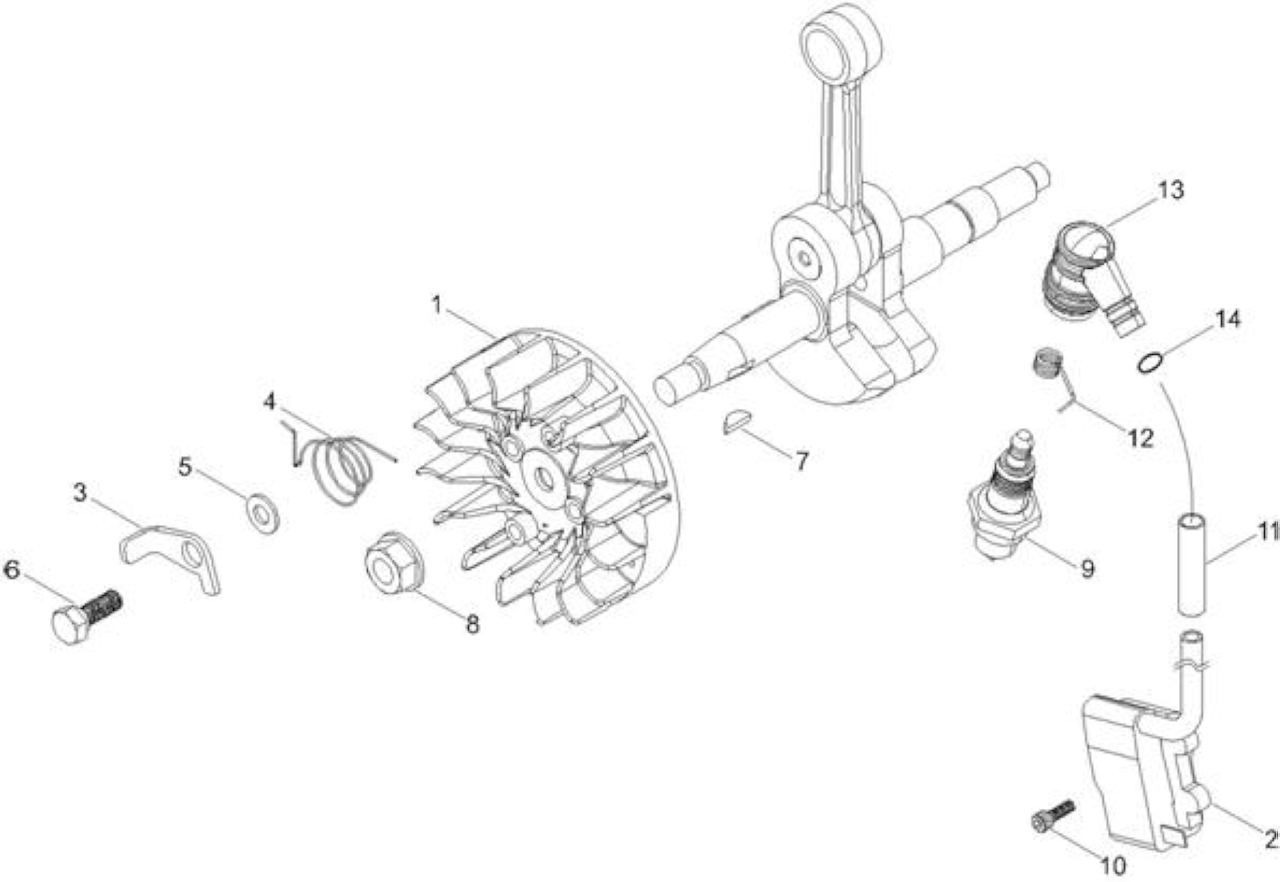

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409001151	VOLANO	1
2	ECRP021049550	VEDI ECRP021037431	1
3	SKRA514000220	CRICCHETTO	2
4	SKRV452000870	MOLLA CRICCHETTO	2
5	ECRV304000270	RONDELLA 6	2
6	ECRV204000620	BULLONE	2
7	ECR9311503010	CHIAVELLA	1	3*10
8	ECRV265000220	DADO	1
10	ECRV202000540		2
11	ECRV475005180	TUBETTO	1
12	ECRA426000040	MOLLA	1
13	ECRA427000160	CAPPUCCIO CANDELA	1
14	ECR90072020007	O-RING 7	1	P-7
