Avviamento Bobina, Volano Carburatore Carter motore Cilindro

Filtro aria Freno catena


Impugnatura destra

Impugnatura sinistra, Carter cilindro Marmitta


Pistone

Pompa olio, Frizione, Campana frizione

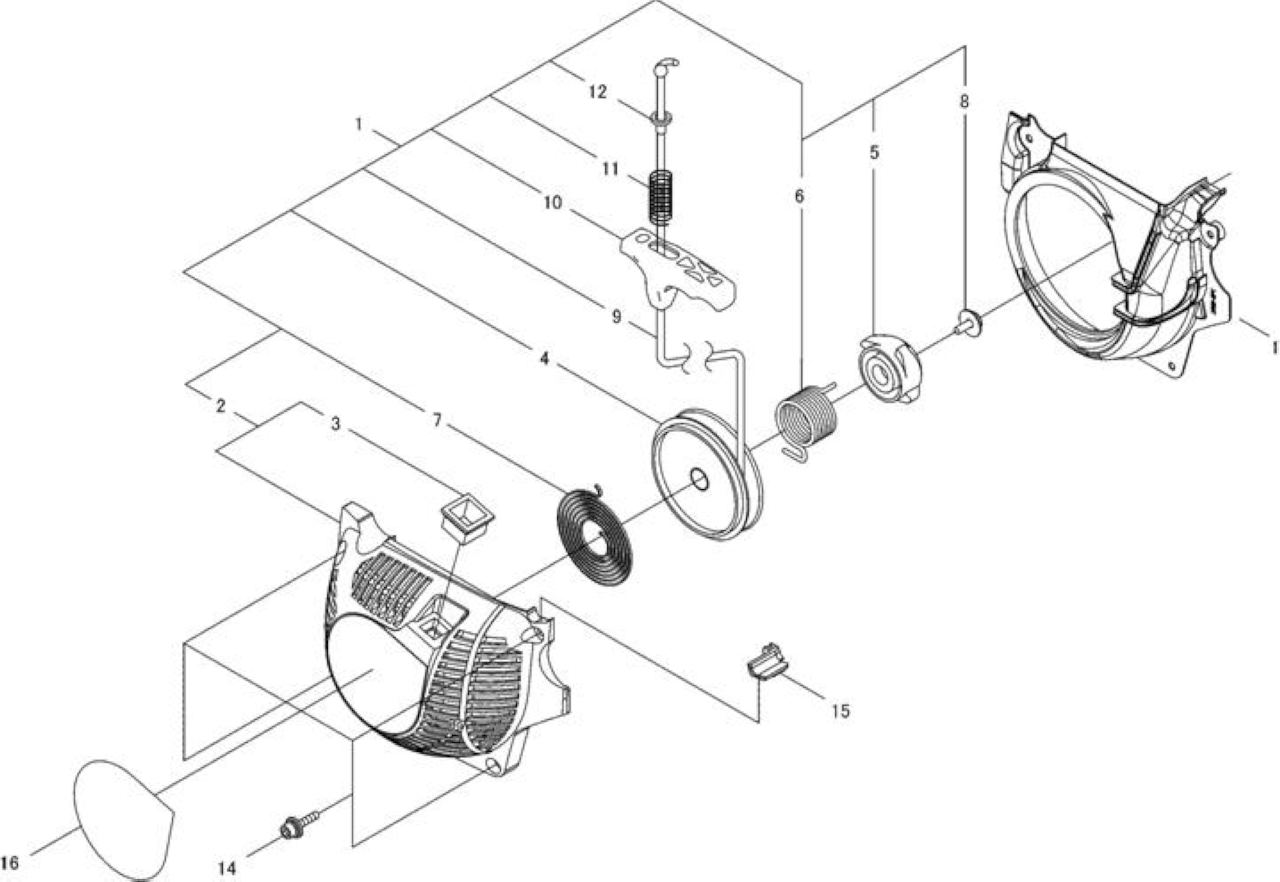

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051002270

*VEDI ECRA051002321 *

1

2

ECRA500001320

CARTER AVVIAMENTO

1

3

SKRA510000130

GUIDA FUNE

1

4

ECRA506000390

PULEGGIA AVVIAMENTO

*T.I.15-570

1

5

ECRA507000080

INNESTO AVVIAMENTO

*T.I.15-570

1

6

SKRV452000880

*VEDI ECRP022035120 *

1

7

SKRA504000220

*VEDI ECRP022006250 *

1

8

ECRV253000640

VITE

1

10

SKRA511000230

IMPUGNATURA AVVIAMENTO

1

11

SKRV450001170

MOLLA

1

12

ECRV376001400

SPACER

1

13

ECRA172001870

CARTER VENTOLA

1

14

ECRV202000200

BULLONE

4

15

ECRV131000190

GOMMINO

1

16

ECRX502000760

LABEL,ECHO

1

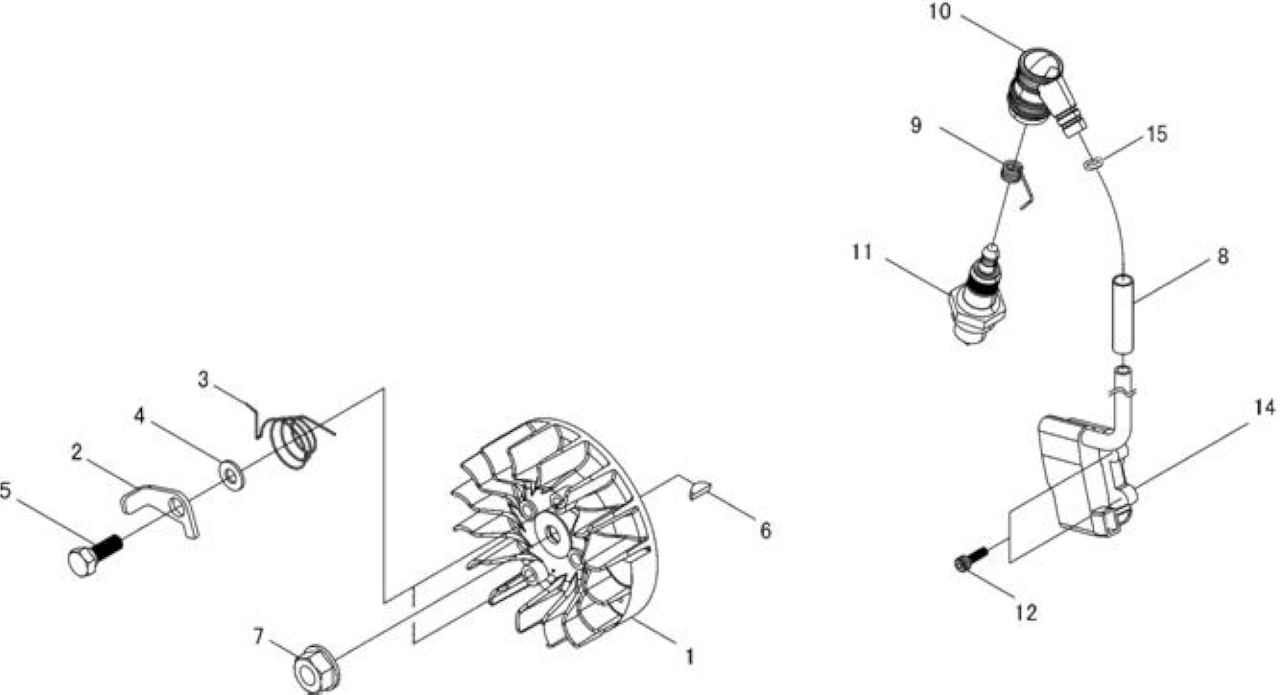

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409000901

VOLANO

1

2

SKRA514000220

CRICCHETTO

2

3

SKRV452000870

MOLLA CRICCHETTO

2

4

ECRV304000270

RONDELLA 6

2

5

ECRV204000620

BULLONE

2

6

ECR9311503010

CHIAVELLA

1

7

ECRV265000220

DADO

1

8

ECRV475005180

TUBETTO

1

9

ECRA426000040

MOLLA

1

10

ECRA427000160

CAPPUCCIO CANDELA

1

12

ECRV202000540



2

14

ECRP021036741

MODULO ACCENSIONE

1

13

ECRV488000170



1

15

ECR90072020007

O-RING 7

1

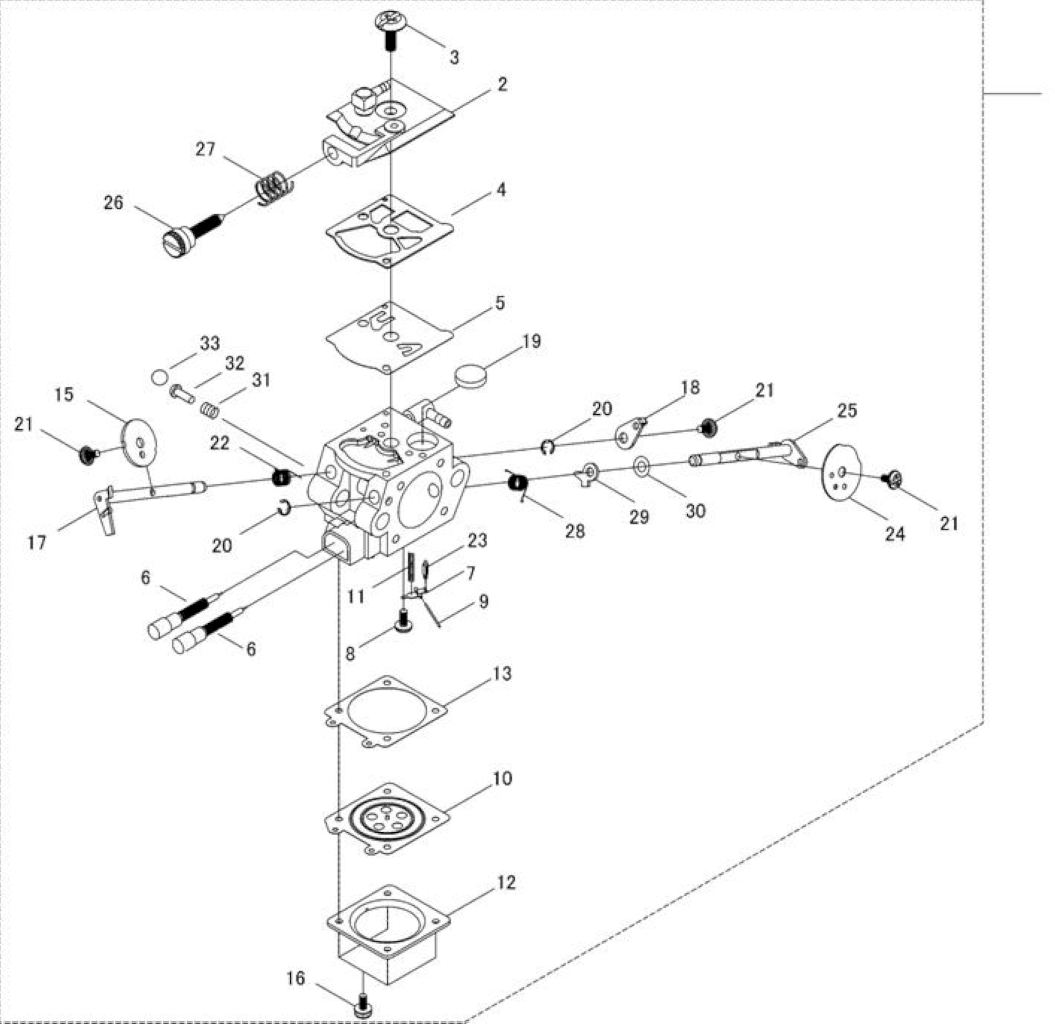

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021003560

*VEDI ECRA021003561 *

1



2

ECRP003003360

COPERCHIO MEMBRANA POMPANTE

1



3

ECR12311003930

VITI COPRI POMPANTE

1



4

ECR12312515030

GUARNIZIONE MEMBRANA

1



5

ECR12311215030

MEMBRANA POMPANTE

1



6

ECRP003004460

VITE REGOLAZIONE

2



7

ECR12312303930

BILANCIERE

1



8

ECR12313903930

VITE BILANCIERE

1



9

ECR12313803930

SPINOTTO

1



10

ECRP003001850

MEMBRANA CON DISCO

1



11

ECR12312239330

MOLLA BILANCERE

1



12

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



13

ECR12314003930

GUARNIZIONE MEMBRANA

1



15

ECRP003003240

VALVE

1



16

ECR12313002960

VITE COPERCHIO MEMBRANA

4



17

ECRP003004800

SHAFT ASY,THROTTLE

1



18

ECRP003003180

LEVA ACCELERATORE

1



19

ECR12312610631

FILTRO CARBURATORE

1



20

ECR12312715030

FERMO ALBERINO

2



21

ECR12311438830

VITE

3



22

ECR12311337530

MOLLA DI RITORNO

1



23

ECR12313719830

SPILLO CARBURATORE

1



24

ECRP003001960

VALVOLA ARIA

1



25

ECRP003003190

ALBERINO ACCELERATORE

1



26

ECRP003003650

VITE

1



27

ECR12313304260

MOLLA REGISTRO MINIMO

1



28

ECRP003002260

MOLLA

1



29

ECRP003001510

LEVA

1



30

ECR12314926030

RONDELLA

1



31

ECR12318609660

MOLLA PER CARBURATORE

1



32

ECR12318509660

PISTONCINO

1



33

ECR12313609660

SFERA

1

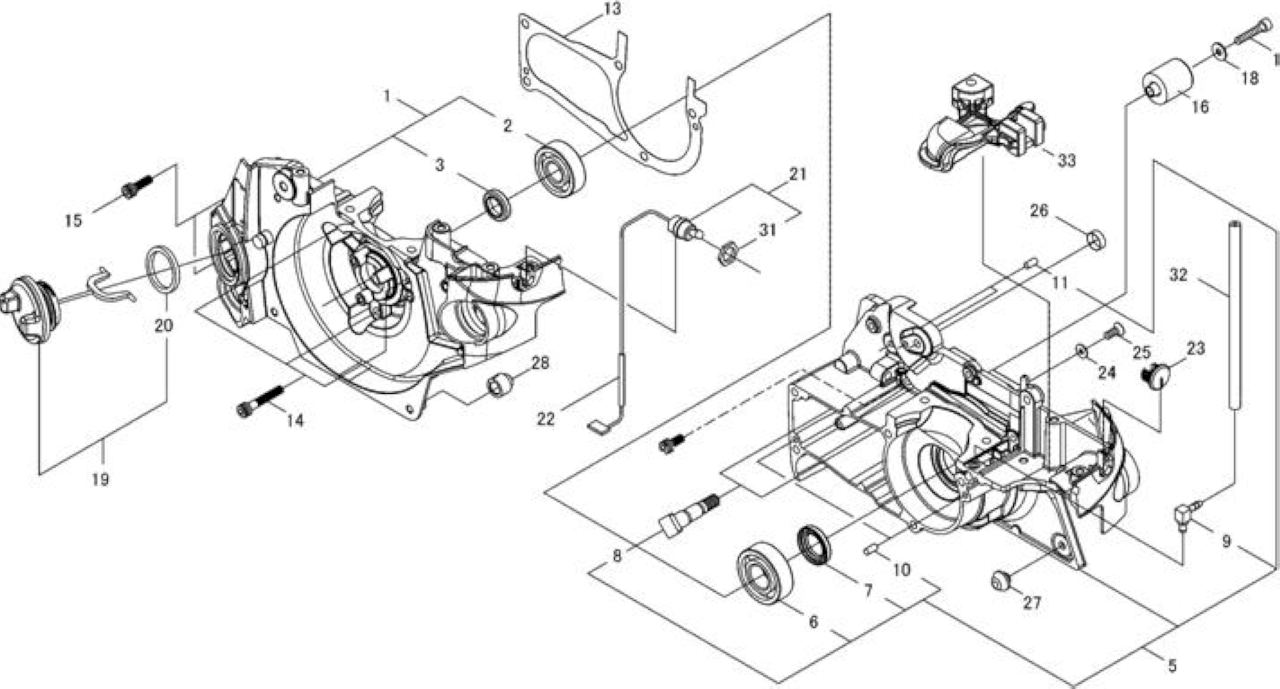

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021036150

*VEDI ECRP021038800 *

1



2

SKRV592000330

CUSCINETTO A SFERE 6201X3 C3 *9403536201

1



3

ECRV505000070

PARAOLIO

1



5

ECRP021036160

*VEDI ECRP021038800 *

1



6

SKRV592000290

CUSCINETTO A SFERE 6202X47 C3

1



7

ECRV508000070

PARAOLIO

1



8

SKRV225000150

VEDI ECRV225000150 *

2



9

ECR43723914730

RACCORDO

1



10

ECR10021503930

*VEDI ECR90033040080 *

2



11

ECRV629000000

RULLINO

2



13

ECRV102000220

*VEDI ECRV102000221 *

1



14

ECRV203001450

BULLONE

3



15

ECRV203001540

BULLONE

2



16

ECRC310000110

FERMO CATENA

1



17

ECR90010505030

BULLONE BRUGOLA 5X30

1



18

ECR90060000005

RONDELLA PIANA M5

1



19

ECRP021037410

*VEDI SKRC020000040 *

1



20

ECRV107000090

GUARNIZIONE

1



21

ECRP021034590

*VEDI SKRP021034590 *

1



31

ECRV266000090

NUT,10

1



22

ECRV485002030

FILO MASSA

1



23

ECRV141000100

TAPPO

1



24

ECR90060300004

RONDELLA PIANA M4

1



25

ECR90021204008

VITE SF 5X8

1



26

ECRV355000460

COLLARINO

1



27

ECRV420002770

AMMORTIZZATORE

1



28

ECRV420002780

AMMORTIZZATORE

1



32

ECRV471002800

TUBETTO

1



33

ECRA127000361

PARAPOLVERE

1

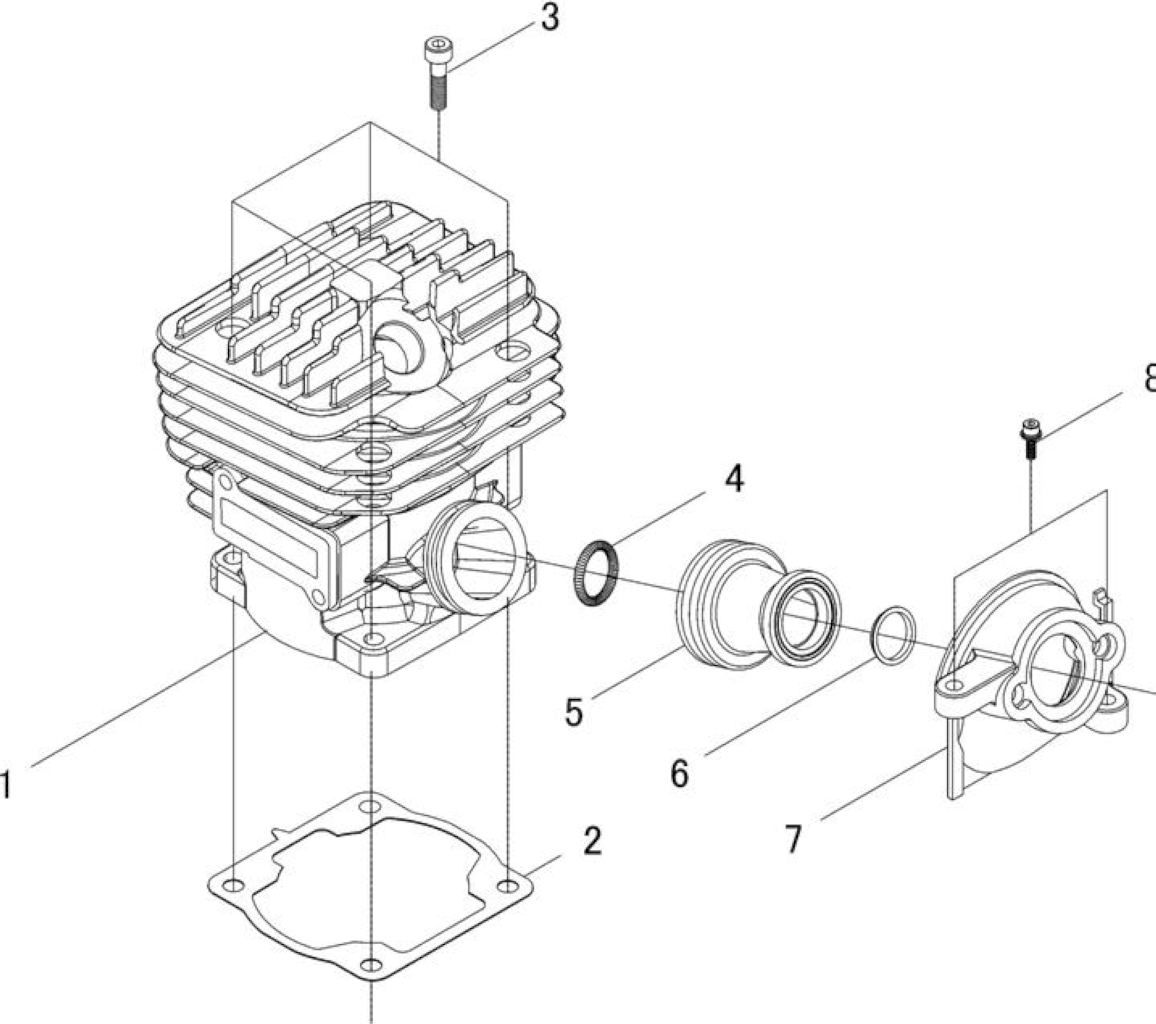

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021038240

CILINDRO X CS500ES/490ES

1

2

ECRV100000620

GUARNIZIONE CILINDRO

1

3

ECRV203001540

BULLONE

4

4

ECRV451000920

MOLLA

1

5

ECRA202000150

*VEDI SKRA202000150 *

1

6

SKRV359000200

ANELLO PER MTS 360-377

1

7

ECRA200000852

*VEDI ECRA200001050 *

1

8

ECRV202000200

BULLONE

2

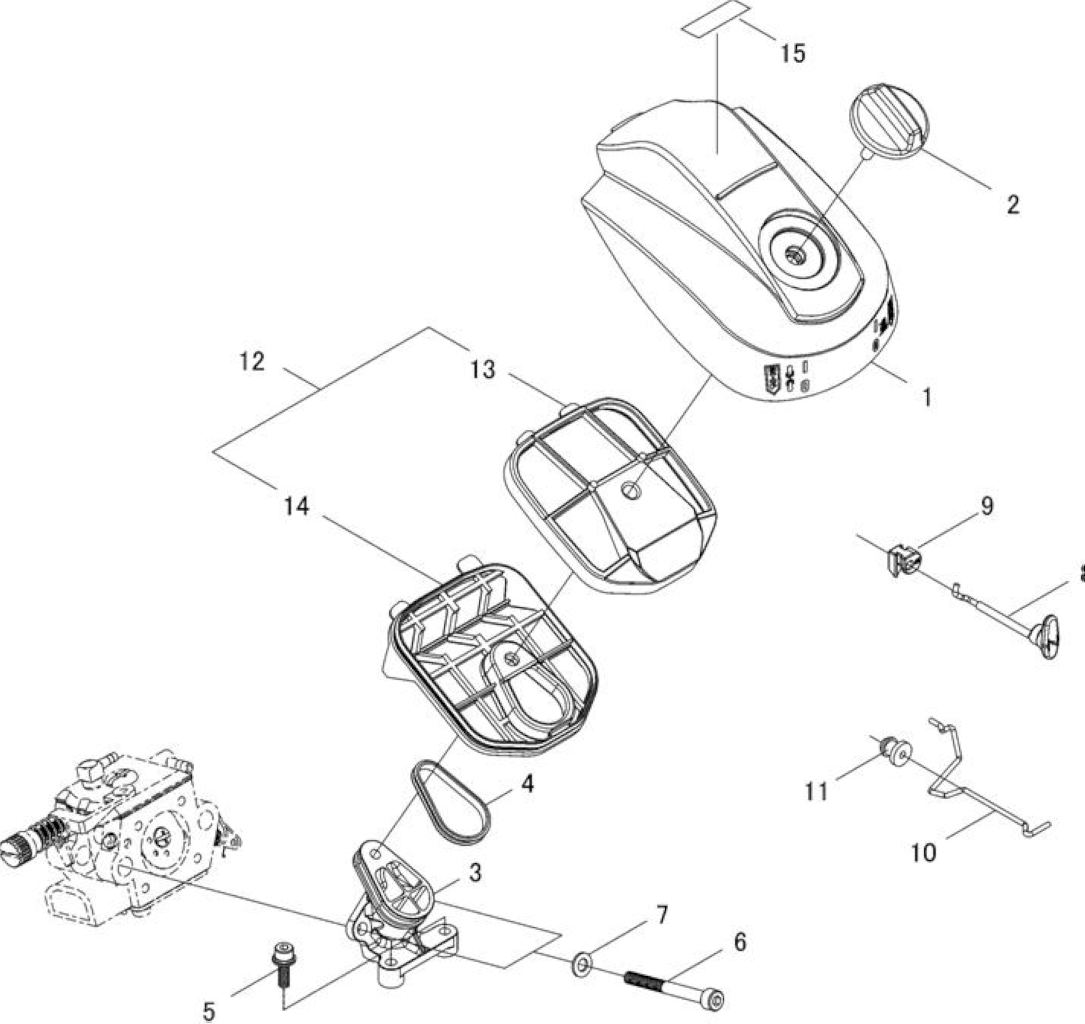

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA232001510

*VEDI ECRA232001511 *

1

2

SKRA235000270

POMELLO

1

3

ECRA204000220

SUPPORTO CARBURATORE

1

4

ECRV581000280

GUARNIZIONE

1

5

ECRV202000200

BULLONE

2

6

ECR9110005048

BOLT

2

7

ECR90060000005

RONDELLA PIANA M5

2

8

ECRA240000111

LEVA ARIA

1

9

ECRV130000131

GOMMINO

1

10

ECRC454000280

ASTINA ACCELERATORE

1

11

ECRV133000040

GOMMINO

1

12

SKRA226001090

FILTRO ARIA COMPL.IN FELTRO

1

13

ECRA226001100

*VEDI SKRA226001090 *

1

14

ECRA226001110

AIR CLEANER LOWER

1

15

ECRX503010910

LABEL,MODEL

1

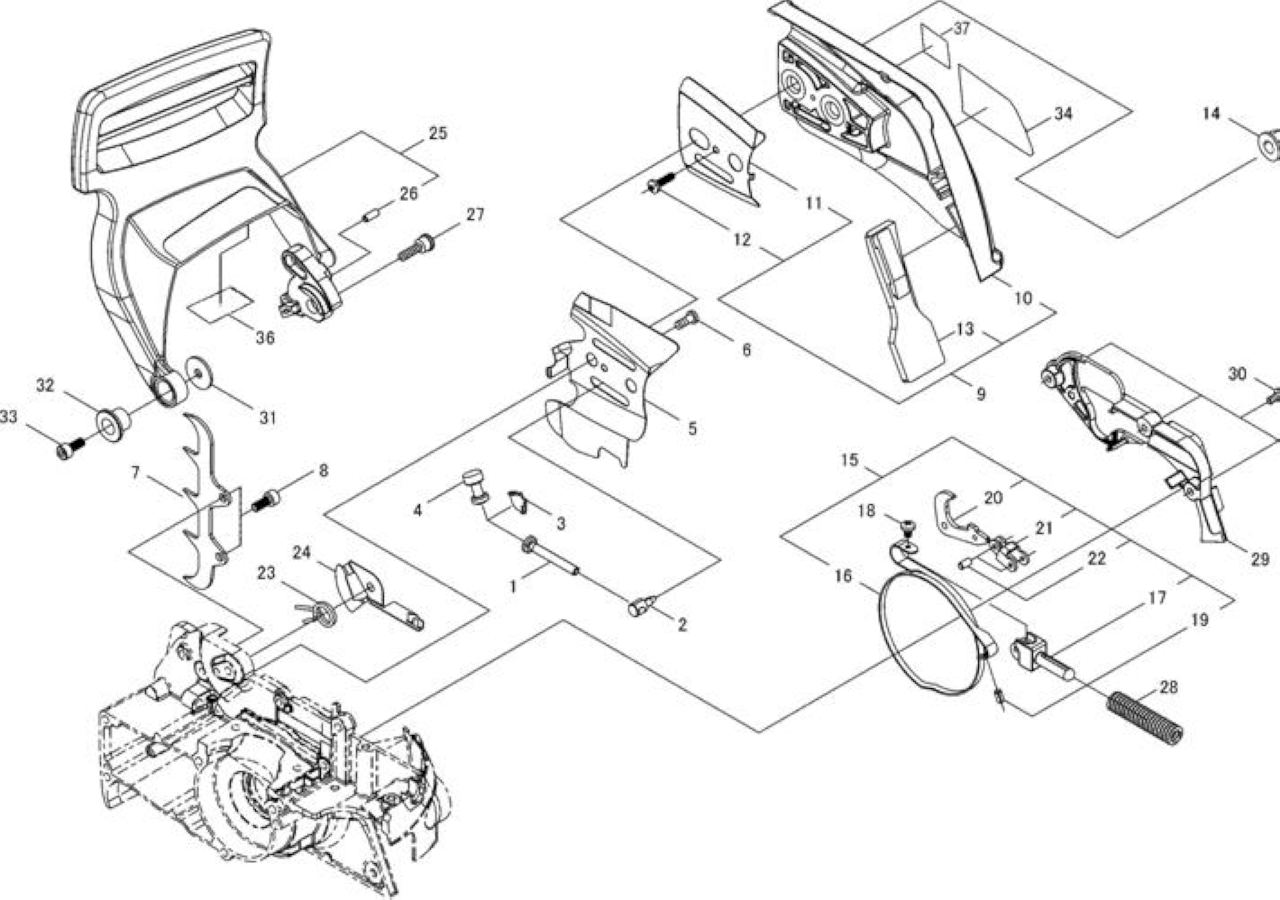

Rif.

Articolo

Descrizione

Q.tà

Nota

1

SKRV253000610

VITE TENDICATENA

1



2

SKRC309000110

*VEDI ECRC309000110 *

1



3

SKRV152002430

GUIDA

1



4

SKRV651000790

VITE REGOLAZIONE

1



5

ECRC305000411

LAMELLA SALVACATENA

1



6

ECRV252000470

VITE 4

1



7

ECRC304000200

*VEDI ECRC304000310 *

1



8

ECR90010505012

BULLONE BRUGOLA 5X12

2



9

ECRP021036190

CARTER CATENA

1



10

ECRC300000780

GUARD,SPROCKET

1



11

ECRC305000260

LAMELLA SALVACATENA

1



12

ECR9137404006

VITE

1



13

ECRC302000030

PROTEZIONE

1



14

ECRV265000200

DADO CARTER SALVACATENA

2



15

ECRC328000210

* VEDI ECRC328000320*

1



16

ECRC328000220

FASCETTA FRENO

1



17

ECRC334000180

CONNETTORE FRENO CATENA

1



18

ECR9138104010



1



19

ECR9304240100

SPINA ELASTICA

1



20

ECRC334000190

*VEDI ECRC334000350 *

1



21

ECRC334000200

CONNETTORE LEVERAGGIO

1



22

ECRV629000010

SPINOTTO

2



23

ECRV452000860

MOLLA DI TORSIONE

1



24

ECRC347000010

PIASTRINA

1



25

ECRC320000312

*VEDI ECRP021026932 *

1



26

ECR10021503930

*VEDI ECR90033040080 *

1



27

ECRV203001470

BULLONE

1



28

ECRV450001160

MOLLA

1



29

ECRC345000430

*VEDI ECRC345000431 *

1



30

ECRV202000490

BULLONE

3



31

ECRV303000320

RONDELLA

1



32

ECRJ211000430

BOCCOLA

1



33

ECRV203001410

BULLONE

1



34

ECRX502000770

LABEL,ECHO

1



36

ECRV341000130

WASHER,SQUARE

1



37

ECR89031639130

*VEDI ECR89031639131 *

1

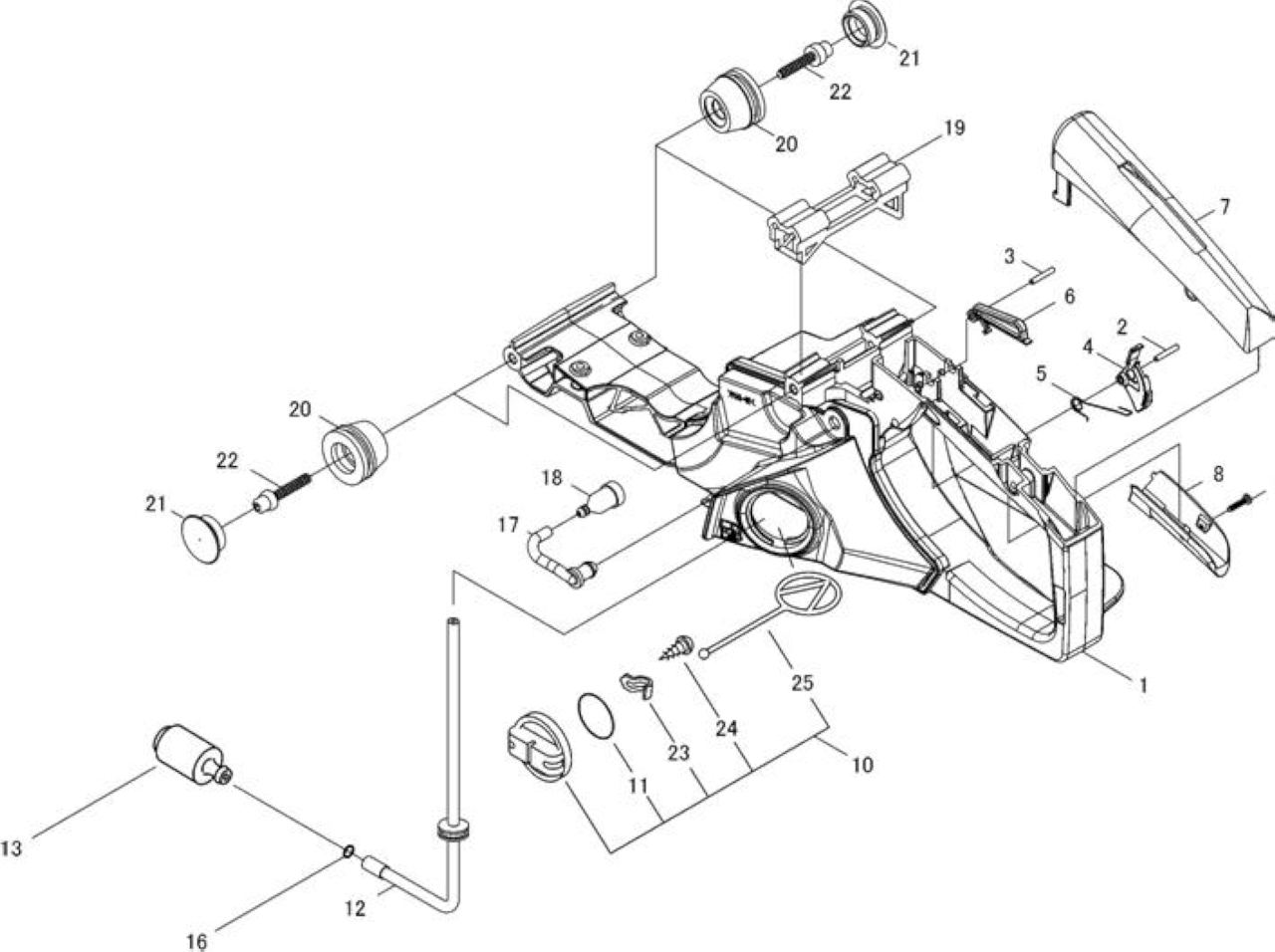

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC041000581

*VEDI ECRC041000585 *

1



2

ECR9306040250

SPINA ELASTICA

1



3

ECR9304240220

SPINOTTO

1



4

ECRC450000640

*VEDI SKRC450000640 *

1



5

SKRV452000850

MOLLA

1



6

ECRC460000390

BLOCCA ACCELERATORE

1



7

ECRC411000170

COPRI IMPUGNATURA DESTRA

1



8

ECRC403000530

GOMMA IMPUGNATURA

1



9

ECR9144904022

VITE

1



10

ECRP021037420

*VEDI ECR13100437632 *

1



23

ECR13105019830

FERMO, TAPPO MIX

1



24

ECR90024603008

VITE SR 3X08

1



25

ECR13105119830

MISCELATORE

1



11

ECR90072020029

ANELLO GOMMA P-29

1



12

SKRV470001520

*VEDI ECRV470001520 *

1



13

ECR13120519831

*VEDI ECR13120519832 *

1



16

SKRV490000500

*VEDI ECRV490000500 *

1



17

ECRV470001530

*VEDI ECRV470001531 *

1



18

SKRA356000050

VALVOLA SFIATO

1



19

ECRV420002810

FERMO

1



20

SKRV401000340

AMMORTIZZATORE

4



21

SKRV421000070

*VEDI ECRV421000070 *

4



22

SKRV203001480

BULLONE

4

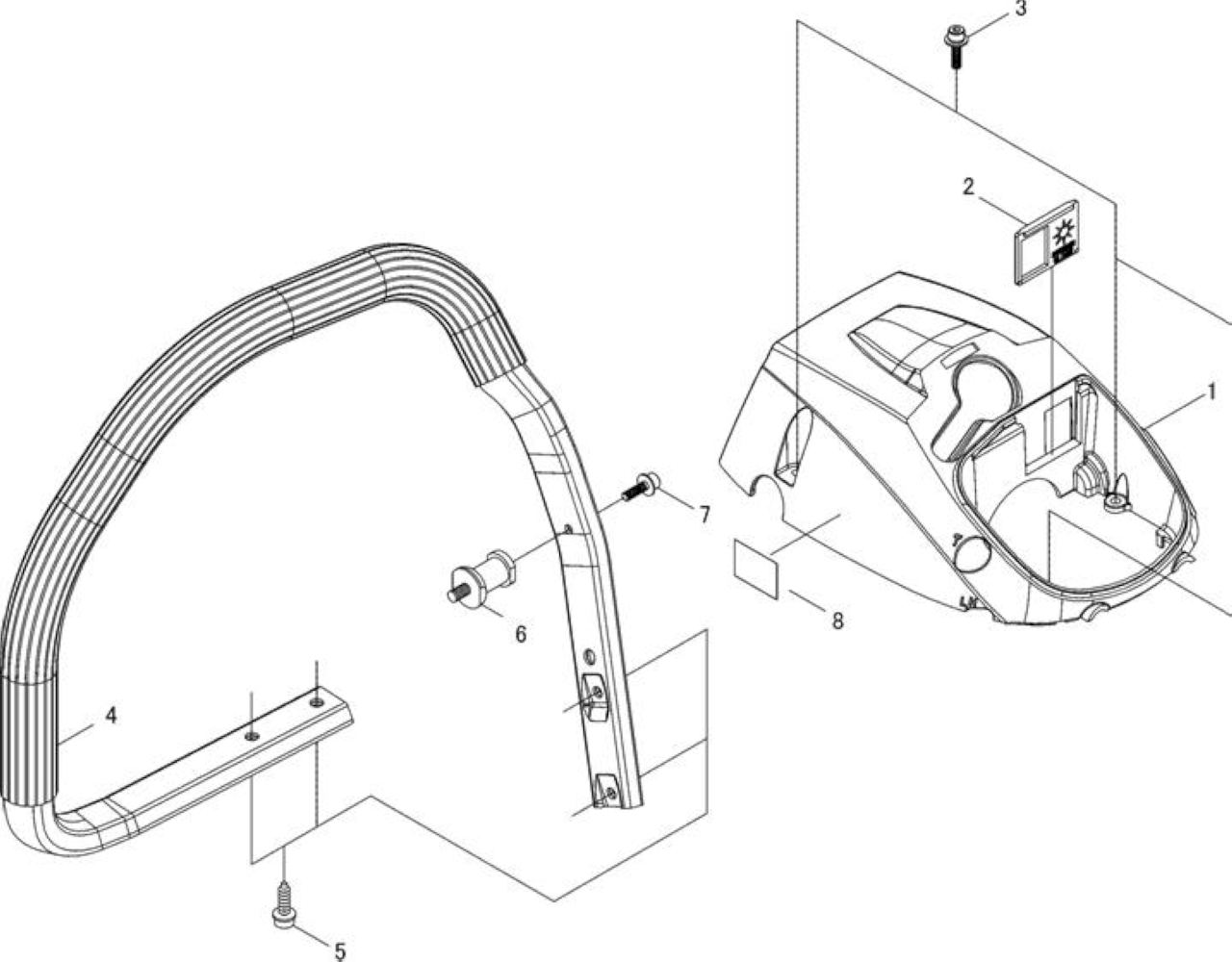

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA160002380

COPERCHIO CILINDRO

1

2

ECRA219000040

OTTURATORE ARIA

1

3

ECRV202000200

BULLONE

3

4

ECRC040000710

IMPUGNATURA SINISTRA

1

5

ECRV203001490

BULLONE

4

6

SKRV401000330

AMMORTIZZATORE

1

7

ECRV202000520

VITE

1

8

ECR89034539230

*VEDI ECR89034539230 *

1

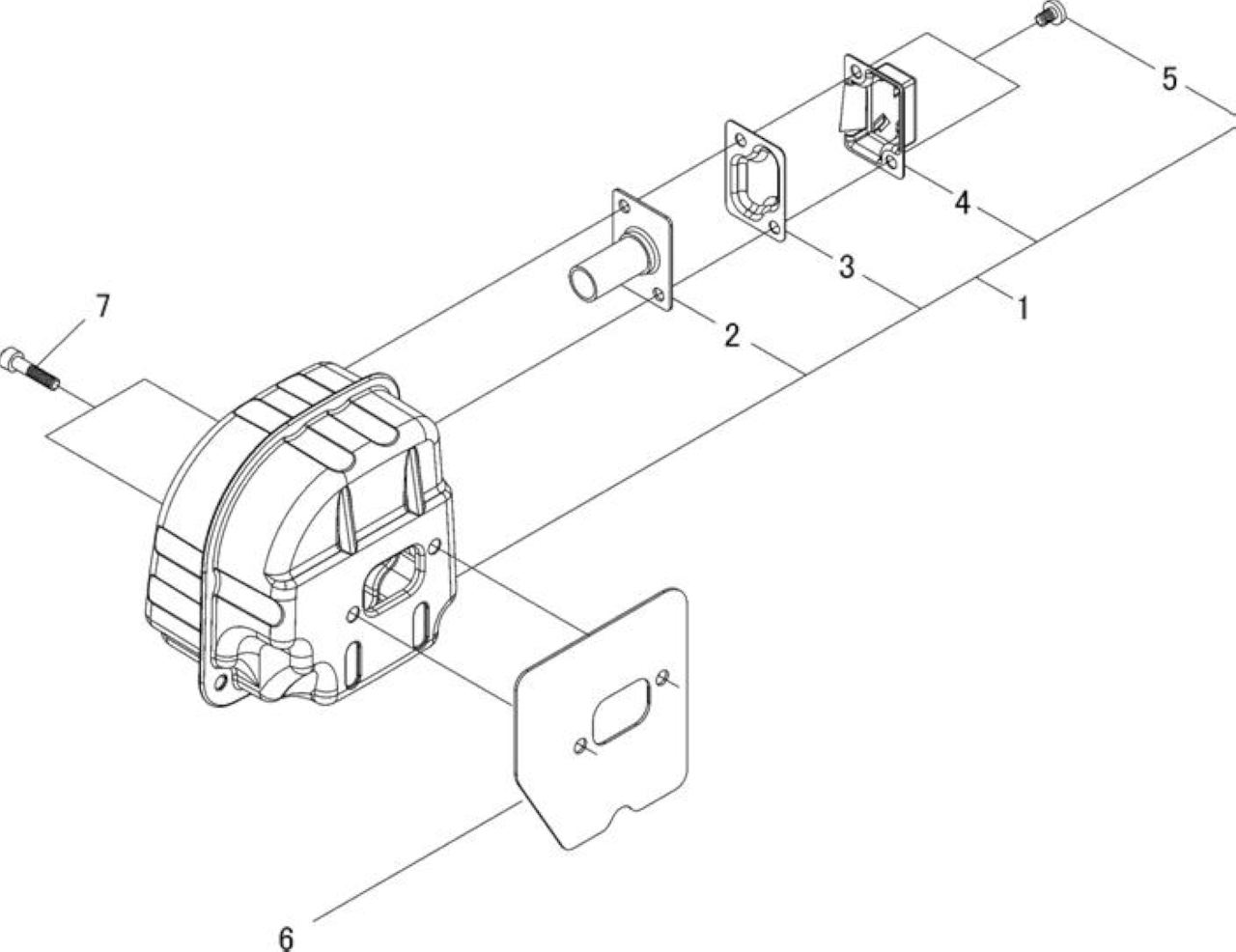

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA030000780

MARMITTA COMPLETA

1

2

ECRA313001481

GUIDA SCARICO

1

3

ECRA310000300

SCHERMO

1

4

ECRA313001680

GUIDA SCARICO

1

5

ECR9157804006

SCREW

2

6

ECRV104001780

GUARNIZIONE MARMITTA

1

7

ECRV203001540

BULLONE

4

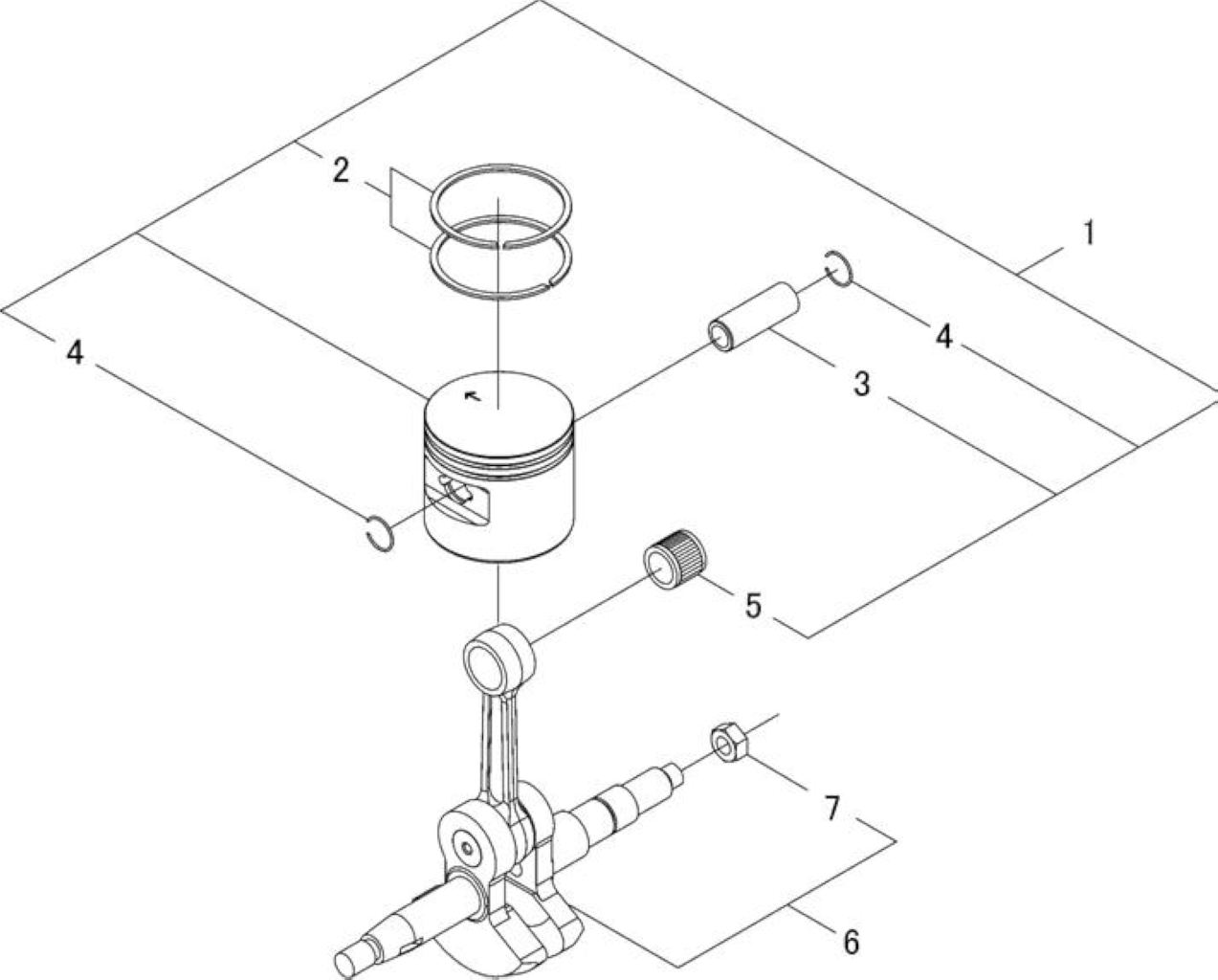

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021036170

* VEDI ECRP100005000 *

1

2

ECRA101000540

FASCIA ELASTICA

2

3

SKRV609000050

SPINOTTO PISTONE

1

4

ECR10001532330

FERMO SPINOTTO

2

5

ECRV556000040

CUSCINETTO DI BIELLA

1

6

ECRP021036180

ALBERO MOTORE

1

7

ECRV471003150

BULLONE ALBERO

1

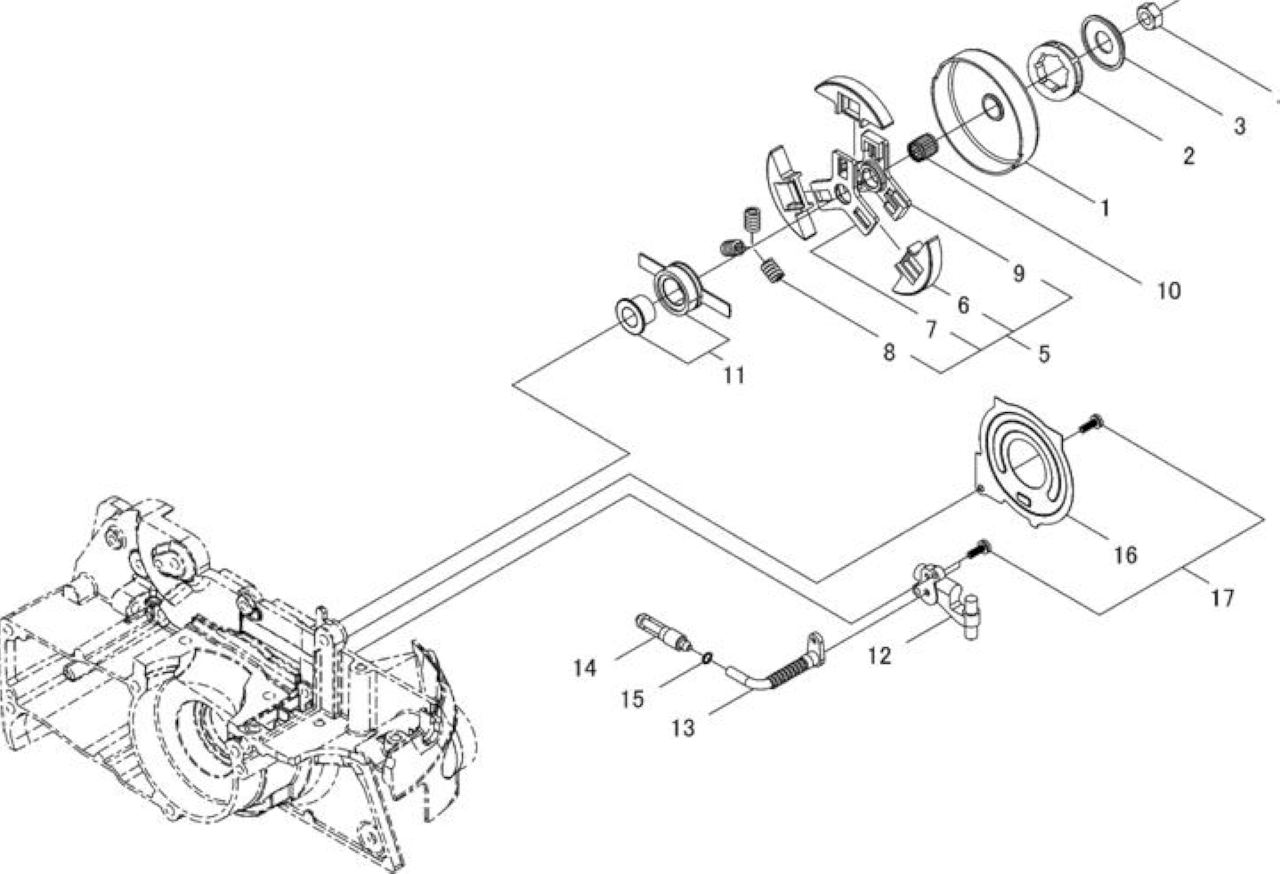

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA556001121

CAMPANA FRIZIONE

1

2

ECRA560000010

*VEDI ECR17511412530 *

1

3

ECRV307000450

*VEDI ECRV307000451 *

1

4

ECRV265000211

DADO

1

5

SKRA056000610

*VEDI ECRA056000611 *

1

6

ECRA555000210

MASSA FRIZIONE

3

7

SKRA552000230

* VEDI ECRA552000231 *

1

8

SKRV451000930

MOLLA FRIZIONE

3

9

SKRA552000240

CENTRO FRIZIONE

1

10

SKRV555000150

*VEDI ECRV555000150 *

1

11

SKRP021023110

*VEDI ECRP021023110 *

1

12

SKRC022000121

*VEDI ECRC022000121 *

1

13

ECRV470001840

TUBETTO

1

14

SKRC209000070

FILTRO OLIO

1

15

SKRV490000500

*VEDI ECRV490000500 *

1

16

SKRC236000060

COPERCHIO POMPA OLIO

1

17

ECRV202000520

VITE

3
