Avviamento Bobina, Volano Carburatore Carter motore

Cilindro, Pistone, Albero motore Filtro aria, Carburatore

Freno catena Impugnature Marmitta Pompa olio

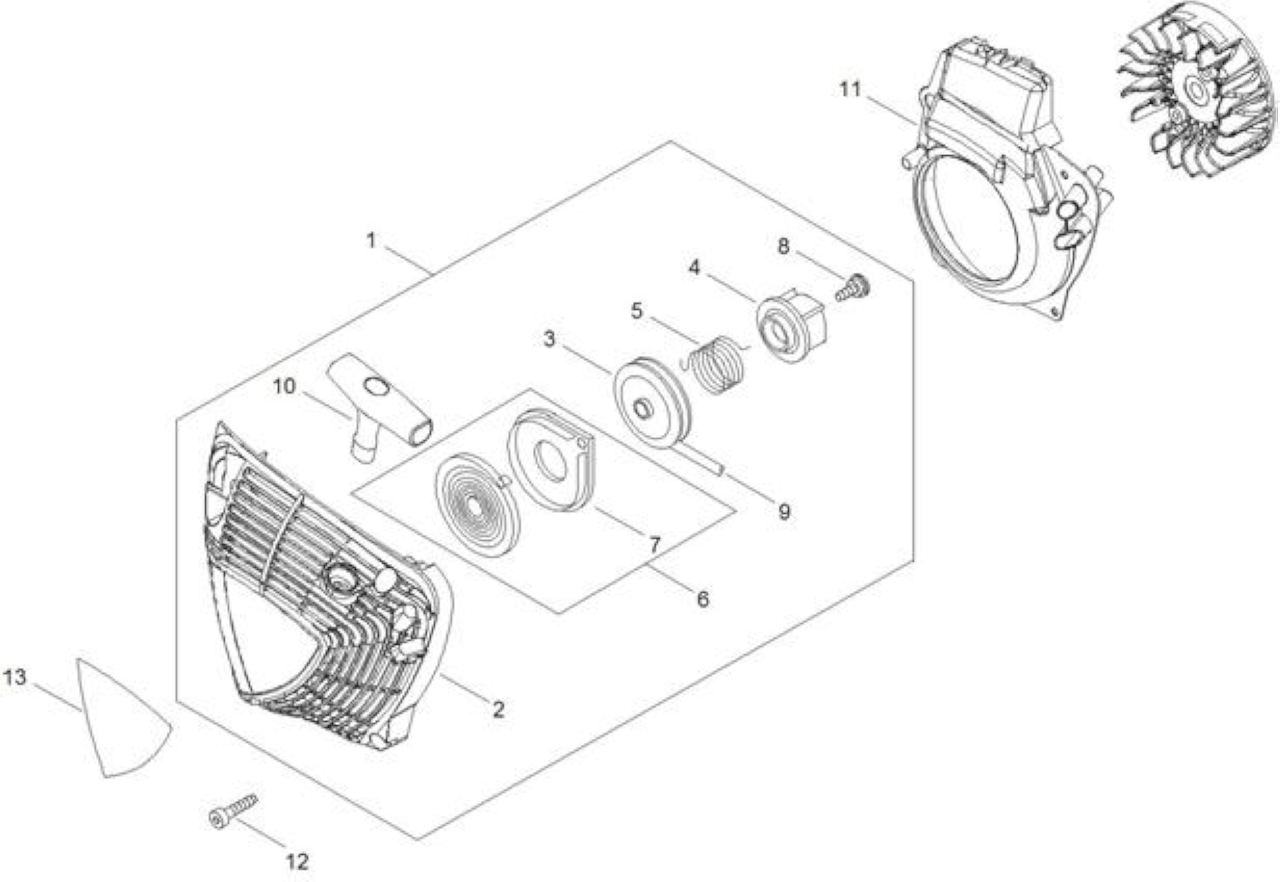

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051003300

AVVIAMENTO COMPLETO X CS4510ES/451S

1

2

ECRP022050400

CARTER AVVIAMENTO

1

3

ECRP022050410

PULEGGIA AVVIAMENTO

1

4

ECRP022050430

INNESTO AVVIAMENTO

1

5

ECRP022050420

MOLLA DI RITORNO

1

6

ECRP022001330

MOLLA AVVIAMENTO

1

7

ECRP022033280

PIASTRA MOLLA AVVIAMENTO

1

8

ECR17723661830

*VEDI ECRV253000310 *

1

10

ECRP022050450

IMPUGNATURA AVVIAMENTO

1

11

ECRA172003290

CARTER VENTOLA

1

12

ECRV805000010

BULLONE TORX 5

3

13

ECRX503014430



1

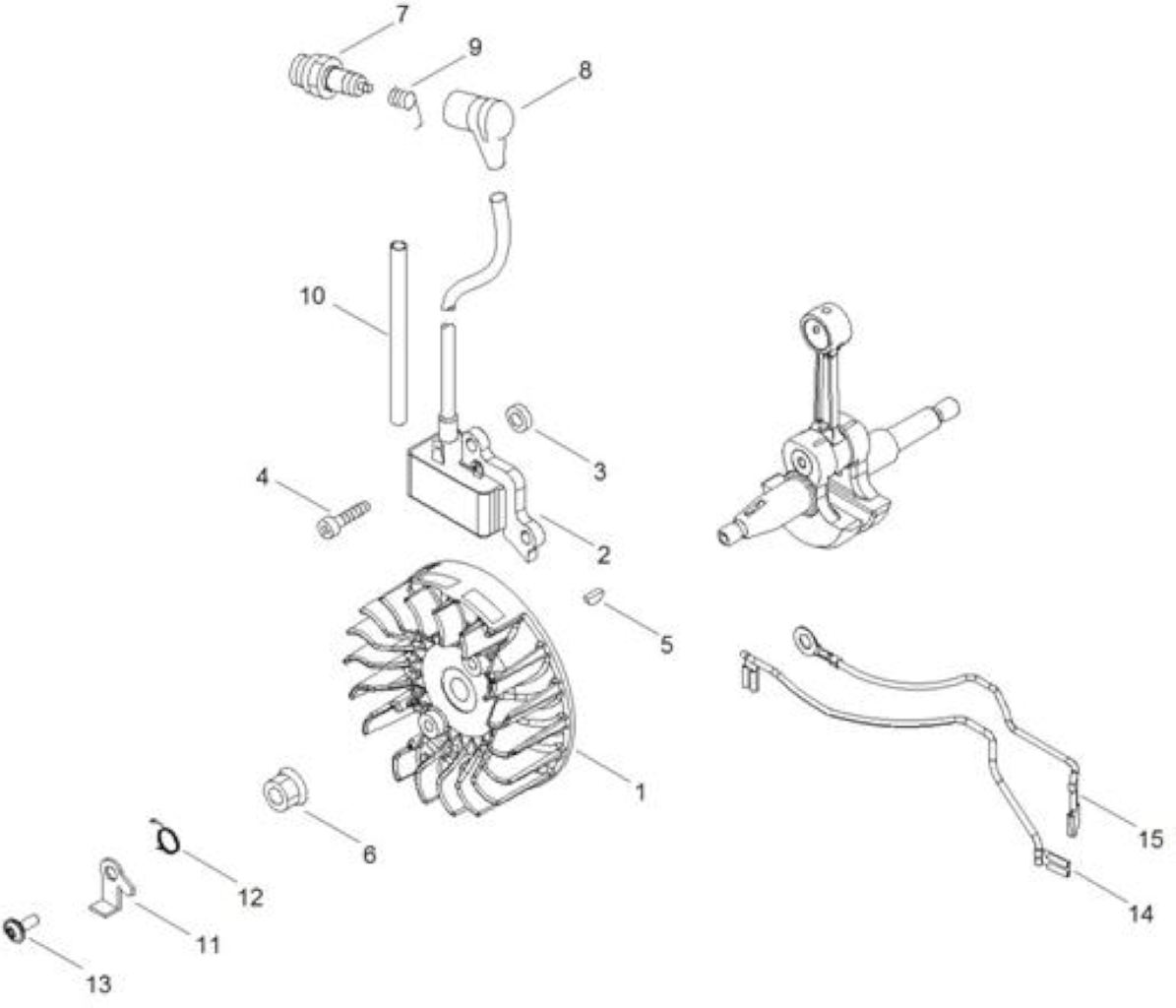

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001330

VOLANO

1

2

ECRA411001740

MODULO ACCENSIONE

1

3

ECR15011716430

SPESSORE

2

4

ECRV805000210

BULLONE TORX 5X20

2

5

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

6

ECR90051500008

DADO N8

1

8

ECRA427000190

CAPPUCCIO CANDELA

1

9

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

10

ECRV475009180



1

11

ECRA514000050

GANCIO AVVIAMENTO

2

12

ECR17723435430

MOLLA DI RITORNO

2

13

ECRV203002250

BULLONE 5

2

14

ECRV485002960



1

15

ECRV485002970



1

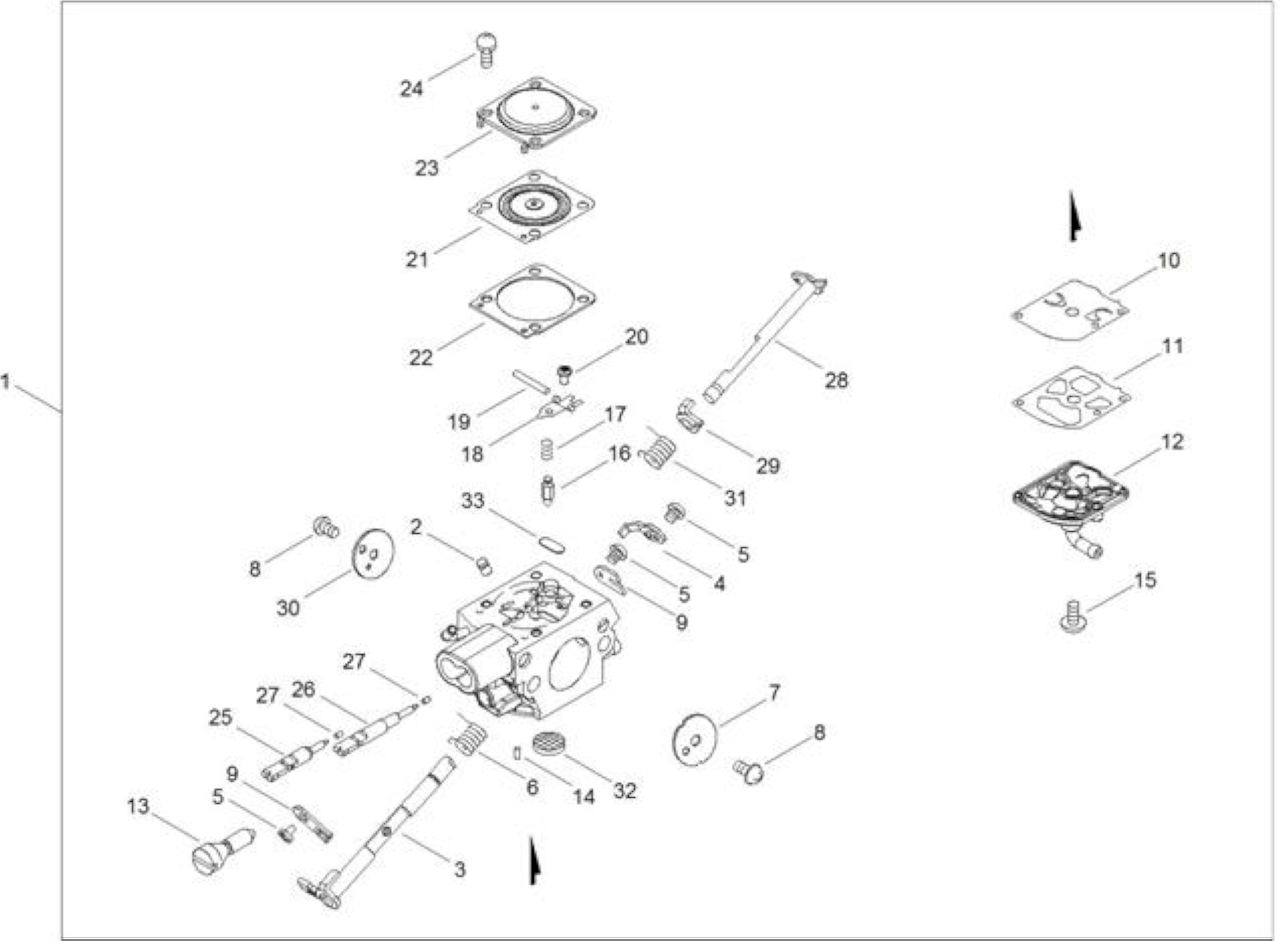

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004810

*VEDI ECRA021004811 *

1



2

ECRP005004060



1



3

ECRP005004070



1



4

ECRP005004080



1



5

ECR12534813930

VITE

3



6

ECRP005004090



1



7

ECRP005004100



1



8

ECR12531451230

VITE FARFALLA ACCELERATORE

2



9

ECRP005003820



2



10

ECRP005001110

MEMBRANA POMPANTE

1



11

ECR12532508360

GUARNIZIONE MEMBRANA

1



12

ECRP005004110



1



13

ECRP005004120



1



14

ECR12537813930

TAPPO DI FERMO

1



15

ECR12531013930

VITE COPERCHIO CARBURATORE

1



16

ECRP005004030

SPILLO CARBURATORE

1



17

ECR12532213930

MOLLA BILANCIERE

1



18

ECR12532308260

BILANCIERE CARBURATORE

1



19

ECR12533813930

SPINOTTO BILANCIERE

1



20

ECRP005004130



1



21

ECRP005003190

MEMBRANA POMPANTE

1



22

ECRP005003200

GUARNIZIONE

1



23

ECRP005003210

COPERCHIO MEMBRANA POMPANTE

1



24

ECRP005003840



4



25

ECRP005004160

VITE PRINCIPALE

1



26

ECRP005004170



1



27

ECR12536312820

FERMO SPILLO

2



28

ECRP005004180



1



29

ECRP005004190



1



30

ECRP005004200



1



31

ECRP005004210



1



32

ECRP005000860

SCHERMO

1



33

ECRP005000410

PLUG, WELCH

1

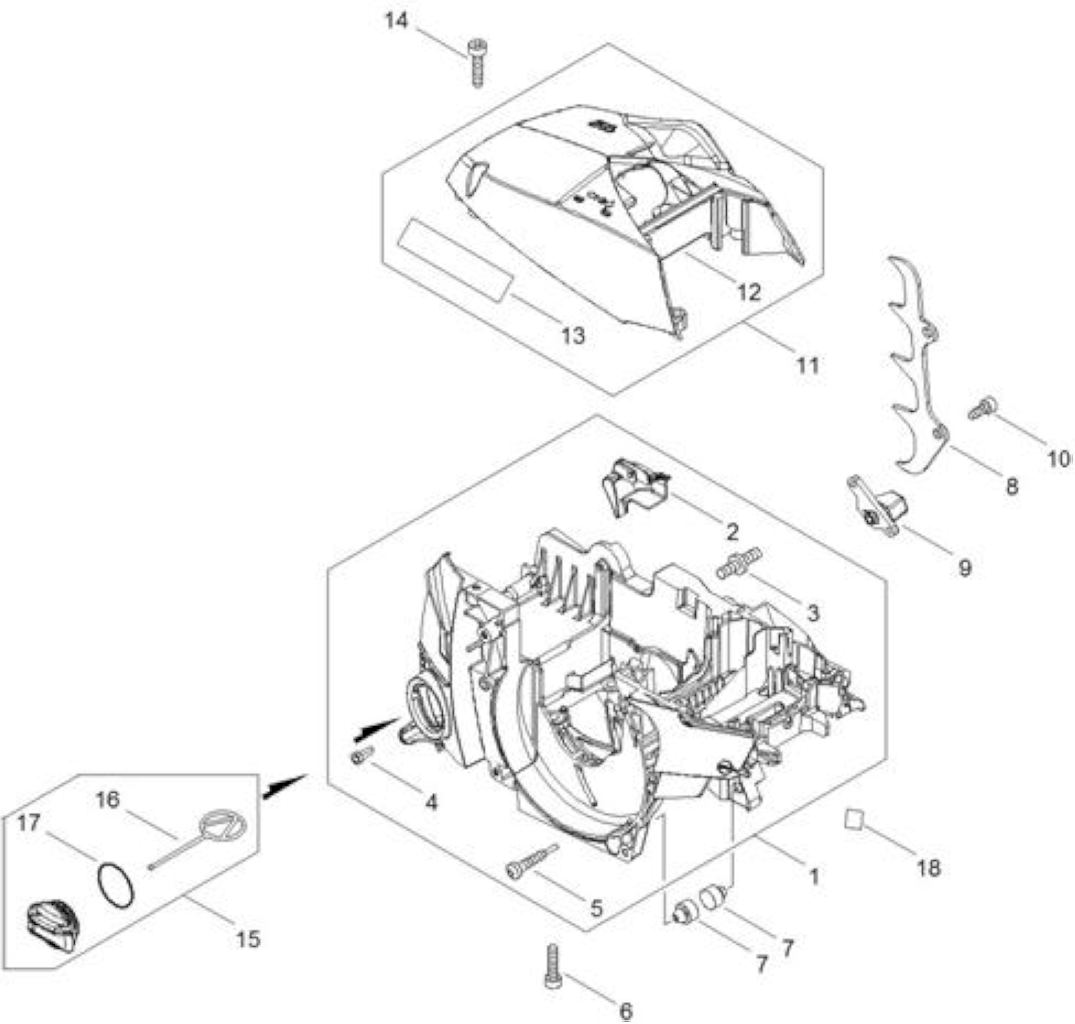

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100004600

CARTER MOTORE X CS4510ES

1

2

ECRA161000370

GUIDA ARIA

1

3

ECRV225000370

*VEDI ECRV225000031 *

2

4

ECR43611413930

VALVOLA DI CONTROLLO

1

5

ECRV203002380



1

6

ECRV805000270

BULLONE TORX 5

4

7

ECRV420001790

AMMORTIZZATORE

2

8

ECRC304000320

RAMPONE

1

9

ECRC310000150

FERMO CATENA

1

10

ECRV805000010

BULLONE TORX 5

3

11

ECRA160003360

COPERCHIO CILINDRO

1

12

ECRA160003430



1

13

ECRX502001060



1

14

ECRV805000010

BULLONE TORX 5

3

15

ECRP100004610

TAPPO OLIO COMPLETO

1

16

ECRA365000050

MISCELATORE

1

17

ECR90072020029

ANELLO GOMMA P-29

1

18

ECRX510001050



1

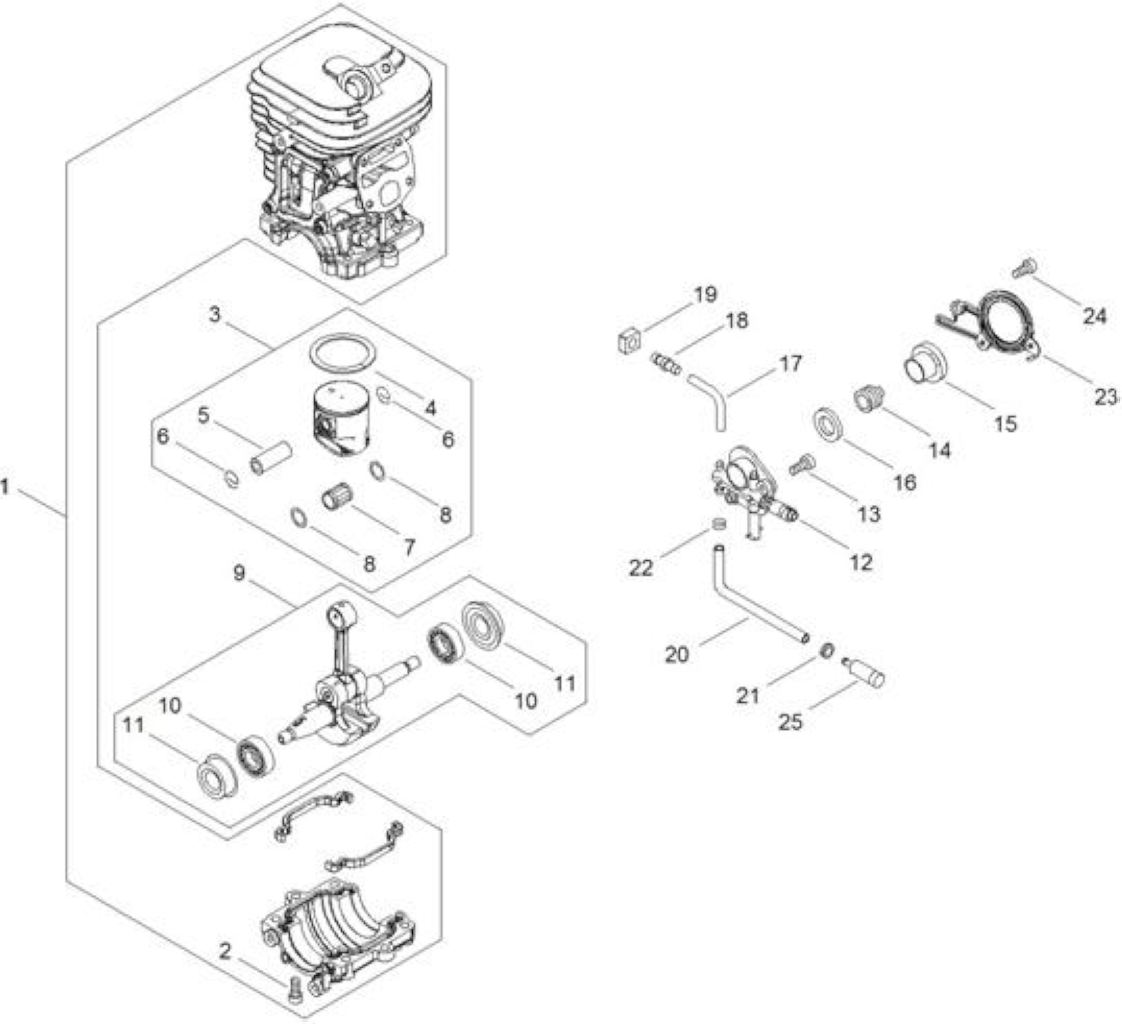

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100004570

CILINDRO C/CARTER MOT.X CS4510ES

1



2

ECRV805000250

BULLONE TORX 5

2



3

ECRP100004580

KIT PISTONE X CS4510ES

1



4

ECRA101000710

FASCIA ELASTICA

1



5

ECR10001339730

SPINOTTO PISTONE

1



6

ECRV580000010

FERMO SPINOTTO

2



7

ECRV555000140

CUSCINETTO DI BIELLA

1



8

ECR10001417330

DISTANZIALE SPINOTTO

2



9

ECRP100004590

ALBERO MOTORE COMPLETO

1



10

ECR90081036202

CUSCINETTO BB6202

2



11

ECRV508000110

PARAOLIO

2



12

ECRC022000010

POMPA OLIO AUTOMATICA

*T.I.06-328

1



13

ECRV805000140

BULLONE TORX 5

2



14

ECRV652000030

VITE S/FINE - METALLO -

1



15

ECRV356000390

COLLARINO 10

1



16

ECRV308000030

RONDELLA VITE S/FINE

*T.I.06-328

1



17

ECRV471005190

*VEDI ECRV471005191 *

1



18

ECRV187000010

RACCORDO

1



19

ECRA203000090

TENUTA

1



20

ECRV471005200

TUBETTO

1



21

ECR13211501461

*VEDI ECR13211501462 *

1



22

ECRV490001230

CLIP

1



23

ECRC236000160

COPERCHIO POMPA OLIO

1



24

ECRV804000000

BULLONE TORX 4

1



25

ECRP100001900

*VEDI ECR43620502832 *

1

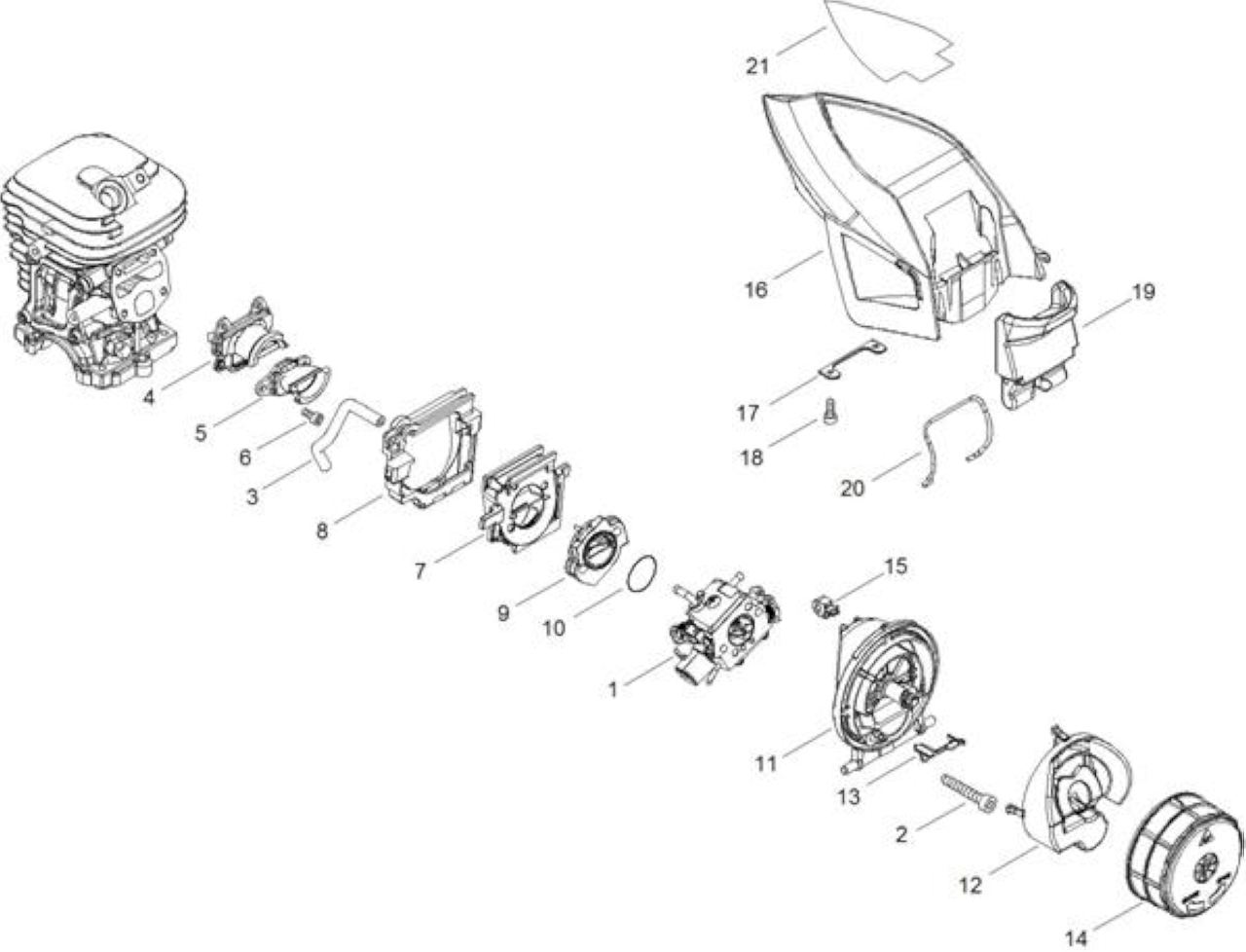

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004810

*VEDI ECRA021004811 *

1



2

ECRV805000040

BOLT, TORX 5

2



3

ECRV471000760

*VEDI ECRV471000761 *

1



4

ECRA202000310

COLLETTORE ASPIRAZIONE

1



5

ECRA202000320

COLLETTORE ASPIRAZIONE

1



6

ECRV804000050

BULLONE TORX 4

4



7

ECRA200001150

ISOLATORE

1



8

ECRV420005250

AMMORTIZZATORE

1



9

ECRA200001160

ISOLATORE

1



10

ECR90072400022



1



11

ECRA225000730

SUPPORTO FILTRO ARIA

1



12

ECRA161000350

CONDOTTO ARIA GRANDE

1



13

ECRA161000360

CONDOTTO ARIA PICCOLO

1



14

ECRA226002150

ELEMENTO FILTRO ARIA

1



15

ECRV420005260

GOMMINO

1



16

ECRA232001940

SUPPORTO FILTRO ARIA

1



17

ECRV453000260

MOLLA PIATTA

1



18

ECRV804000000

BULLONE TORX 4

2



19

ECRA235000440

COPERCHIO

1



20

ECRV582000280

GANCIO

1



21

ECRX503014630



1

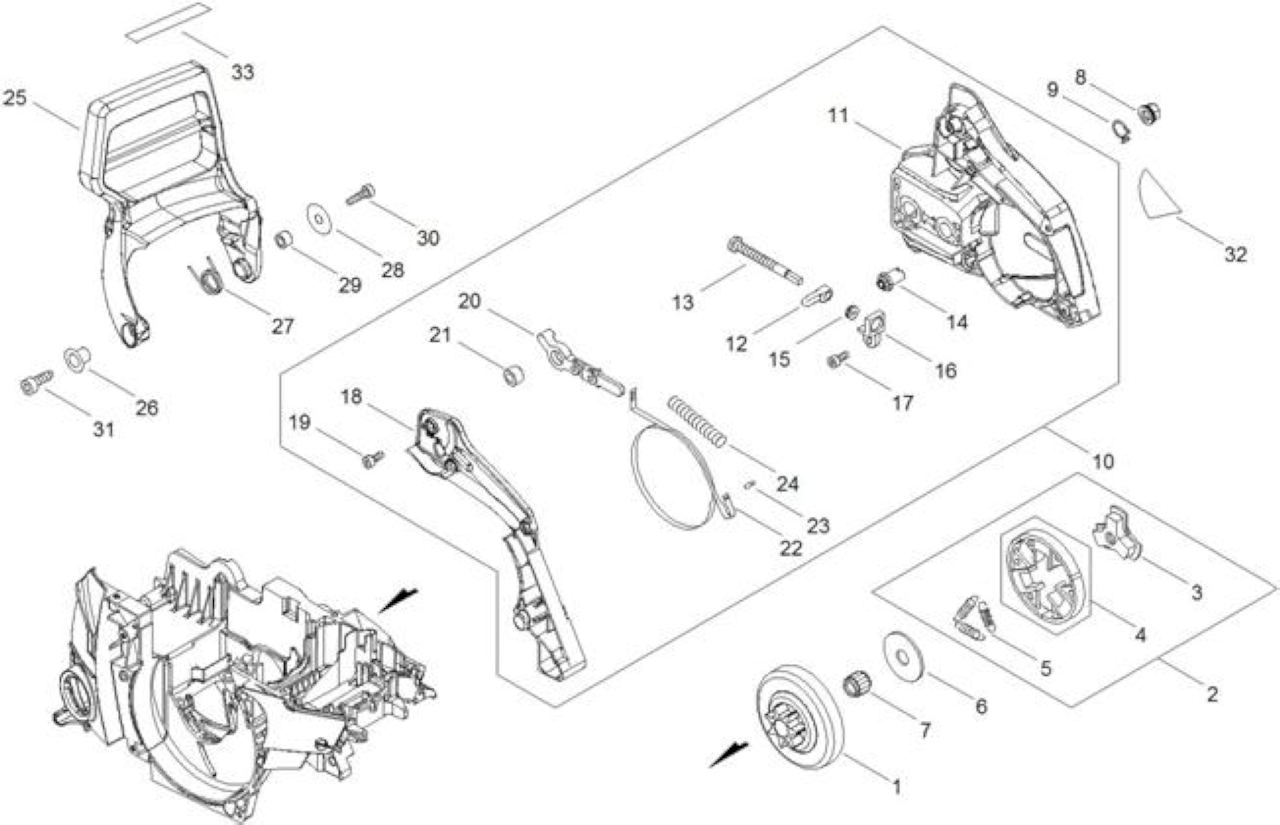

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA556000481

CAMPANA FRIZIONE .325

1



2

ECRA056000840

FRIZIONE COMPLETA

1



3

ECRA552000470

CENTRO FRIZIONE

1



4

ECRP021007051

SET MASSE FRIZIONE

1



5

ECRV451000500

MOLLA FRIZIONE

3



6

ECR17501939430

RONDELLA FRIZIONE

1



7

ECRV555000170

*VEDI ECRV555000150 *

1



8

ECRV265000550

DADO CARTER SALVACATENA

2



9

ECRC649000420

GANCIO

2



10

ECRP100004651

*VEDI ECRP100004652 *

1



11

ECRC300001161

CARTER CATENA

1



12

ECRC309000070

*VEDI ECRC309000160 *

1



13

ECRV203000110

VITE TENDICATENA 55 MM

*T.I.06-316

1



14

ECRV651001040

INGRANAGGIO TENDICATENA

1



15

ECRV651001050

INGRANAGGIO TENDICATENA

1



16

ECRV355000140

COLLARINO 8

1



17

ECRV804000010

BULLONE TORX 4

1



18

ECRC345000650

CARTERINO CATENA

1



19

ECRV804000010

BULLONE TORX 4

4



20

ECRC334000100

LEVERAGGIO FRENO

1



21

ECR43311635430

SPESSORE 8MM

1



22

ECRC328000110

NASTRO FRENO CATENA

1



23

ECR90033030120

PIN

1



24

ECRV450000070

MOLLA

1



25

ECRC320000530

LEVA FRENO

1



26

ECRV356000430

COLLARINO 10

1



27

ECRV452001281

MOLLA DI RITORNO

1



28

ECR17721403930

RONDELLA

1



29

ECR43311635430

SPESSORE 8MM

1



30

ECRV804000010

BULLONE TORX 4

1



31

ECRV805000010

BULLONE TORX 5

1



32

ECRX502001050

ETICHETTA

1



33

ECRX505010150



1

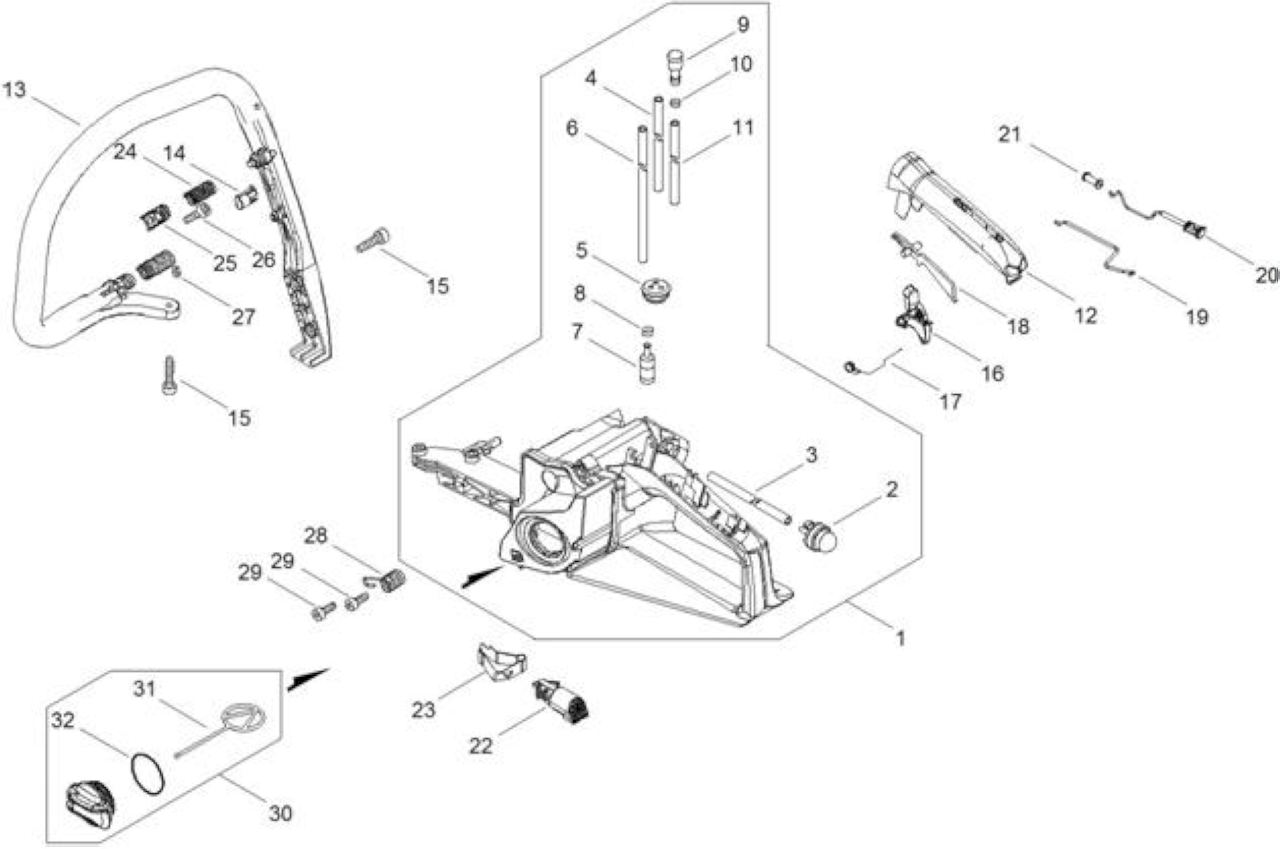

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100004630

* VEDI ECRP100004631 *

1



2

ECR12318139130

PRIMER                 - ARANCIONE

-

1



3

ECRV471005210

*VEDI ECRV471005211 *

1



4

ECRV471001290

*VEDI ECRV471001291 *

1



5

ECR13211555930

*VEDI ECR13211555931 *

1



6

ECRV471005180

TUBETTO 3*5*300

1



7

ECRA369000420

FILTRO MISCELA

1



8

ECRV490001240

CLIP

1



9

ECR13130056431

VALVOLA SFIATO

1



10

ECRV490001230

CLIP

1



11

ECRV471005190

*VEDI ECRV471005191 *

1



12

ECRC411000230

COPRI IMPUGNATURA

1



13

ECRC400001630

IMPUGNATURA ANTERIORE

*C400001631

1



14

ECRV420005270

GOMMINO IMPUGNATURA ANTERIORE

1



15

ECRV805000010

BULLONE TORX 5

4



16

ECRC450001040

*VEDI ECRC450001041 *

1



17

ECRV452000260

MOLLA LEVA ACC.

1



18

ECR17809037930

BLOCCA ACCELERATORE

1



19

ECRC454000570

ASTINA ACCELERATORE

1



20

ECRA241000370

LEVA ARIA

1



21

ECR17881014534

*VEDI ECR17881014535 *

1



22

ECRA444000120

INTERRUTTORE

1



23

ECRV486000540

TERMINALE CONDUTTORE

1



24

ECRV450002200

MOLLA DI COMPRESSIONE

1



25

ECRV456000240

SUPPORTO MOLLA

1



26

ECRV805000140

BULLONE TORX 5

1



27

ECRV450002180

MOLLA DI COMPRESSIONE

1



28

ECRV450002190

MOLLA DI COMPRESSIONE

1



29

ECRV805000240

BULLONE TORX 5X12

2



30

ECRP100004640

TAPPO MISCELA COMPLETO

1



31

ECRA365000050

MISCELATORE

1



32

ECR90072020029

ANELLO GOMMA P-29

1

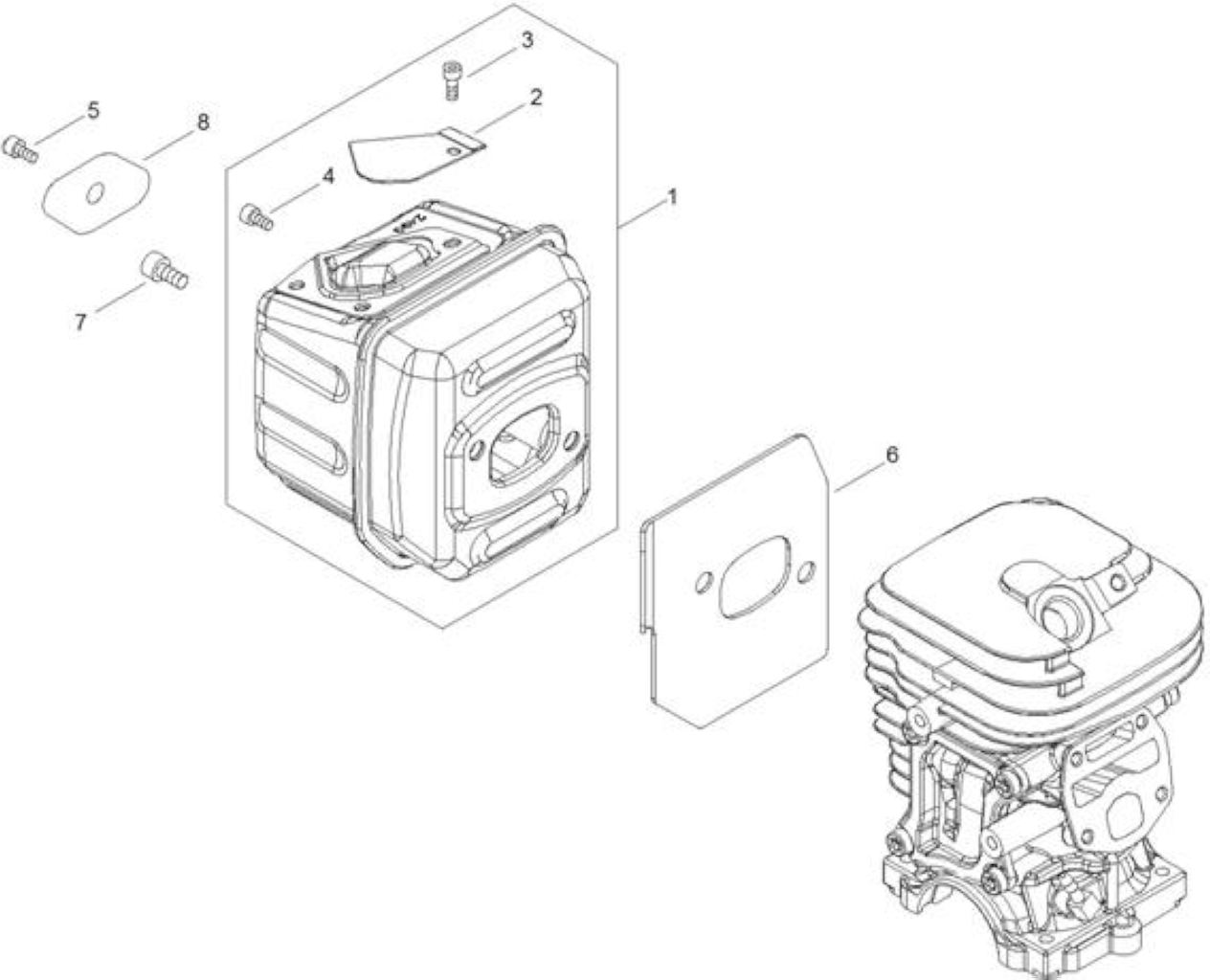

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP100004620

MARMITTA

1

2

ECRA310000500

SCHERMO

1

3

ECRV804000030

BULLONE 4X8

1

4

ECRV804000030

BULLONE 4X8

1

5

ECRV804000030

BULLONE 4X8

1

6

ECRV104002340

GUARNIZIONE SCARICO

1

7

ECRV805000250

BULLONE TORX 5

2

8

ECR14571160631

PIASTRINA

1

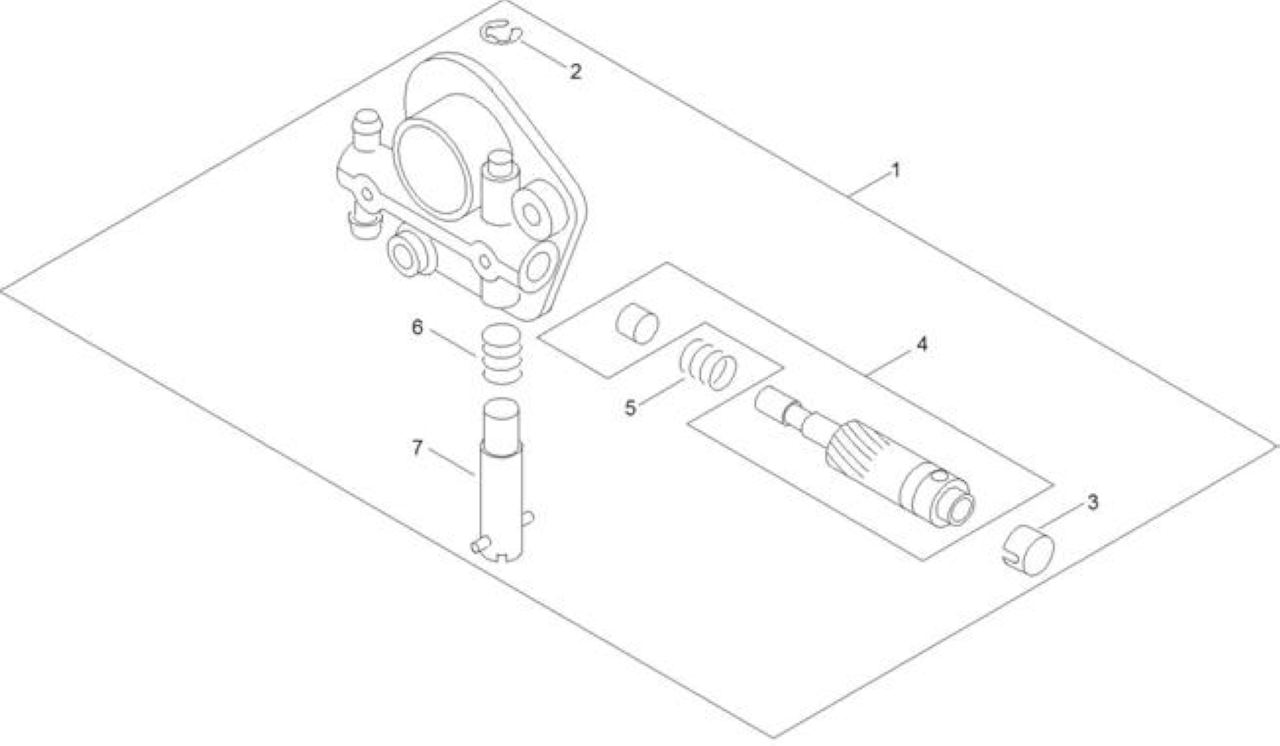

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC022000010

POMPA OLIO AUTOMATICA

*T.I.06-328

1

2

ECR12532715130

FERMO

1

3

ECRP022010640

CAP, OIL PUMP

1

4

ECRP022010650

ALBERINO P.O.

1

5

ECRP022010660

MOLLA

1

6

ECRP022010670

MOLLA

1

7

ECRP022010680

ALBERINO REGOLAZIONE

1
