Avviamento Bobina, Volano Carburatore Carter motore

Filtro aria, Carburatore

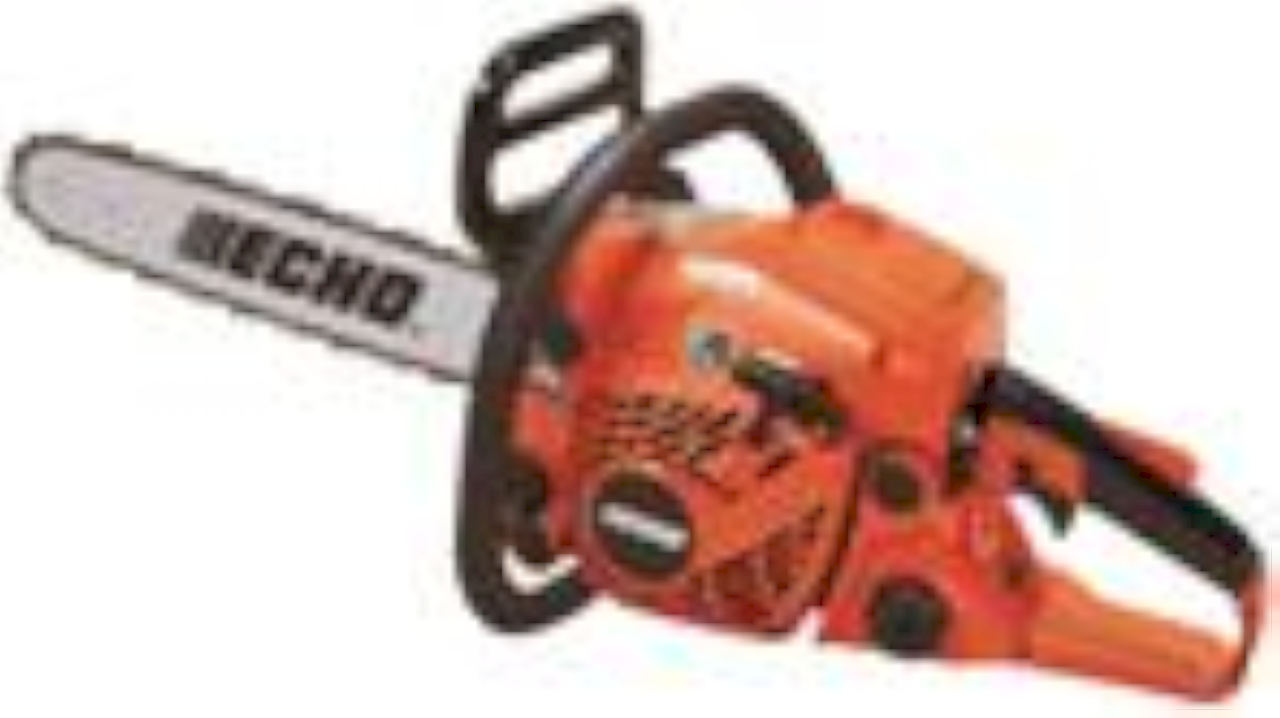

Informazioni tecniche
CILINDRATA	40,2
LUNGHEZZA BARRA	40 (16)
POTENZA	1,6 (2,2)
SERBATOIO MIX	410
SERBATOIO OLIO	280
PESO	4,6
PASSO CATENA	0,325
CANALE	1,5

Freno catena, Campana, Frizione Impugnatura

Marmitta Motore Pompa olio

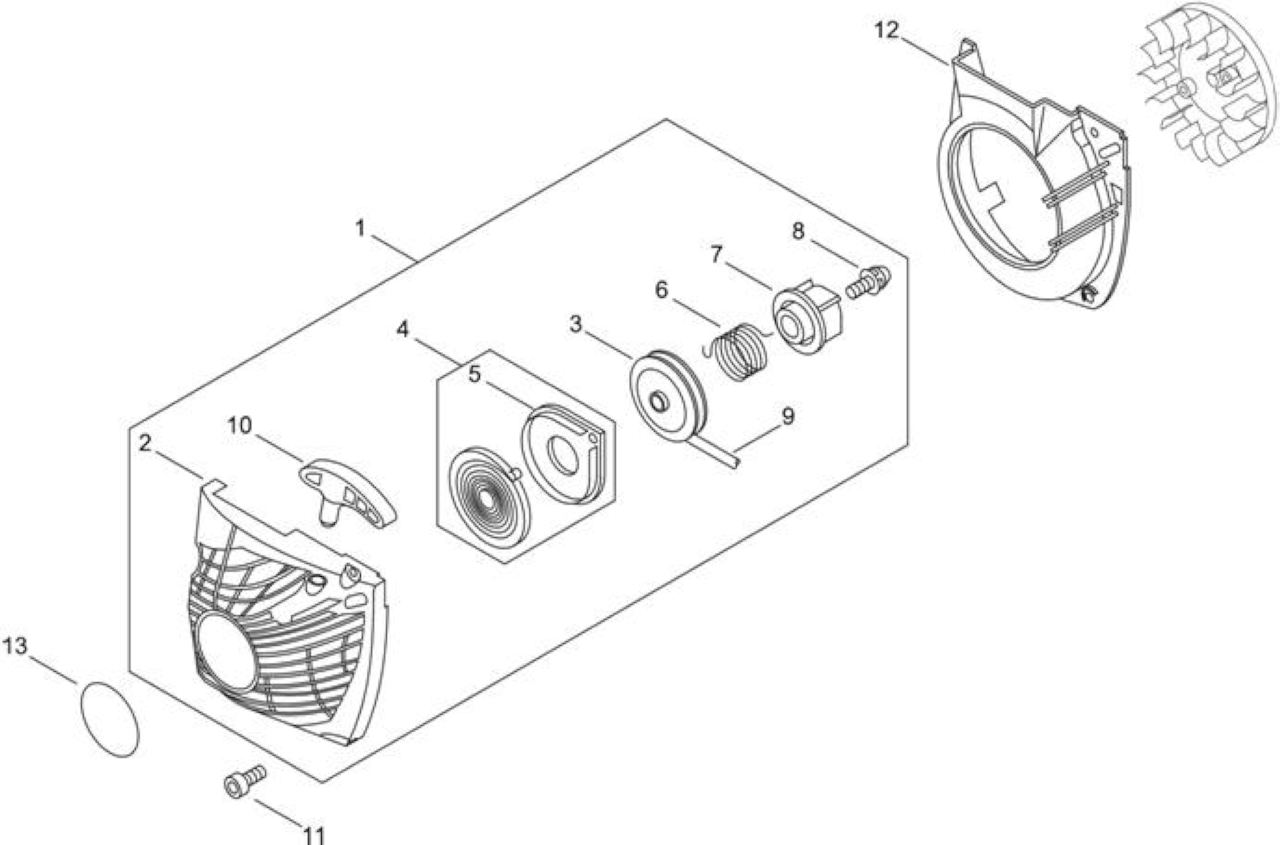

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051000982	AVVIAMENTO COMPLETO X CS370/CS420ES *T.I.11-481	1
2	ECRA500000421	CARTER AVVIAMENTO	1
3	ECRA506000460	AVVOLGIFUNE *T.I.11-481	1
4	ECRP022010440	KIT MOLLA AVVIAMENTO	1
5	ECRP022033280	PIASTRA MOLLA AVVIAMENTO	1
6	ECRV452001320	MOLLA DI RITORNO *T.I.11-481	1
7	ECRA507000110	INNESTO AVVIAMENTO *T.I.11-481	1
8	ECR17723661830	*VEDI ECRV253000310 *	1
10	ECRP022005891	IMPUGNATURA AVVIAMENTO	1
11	ECRV203002190		4
12	ECRA172002360	CARTER VENTOLA	1
13	ECRX502000780	ETICHETTA	1

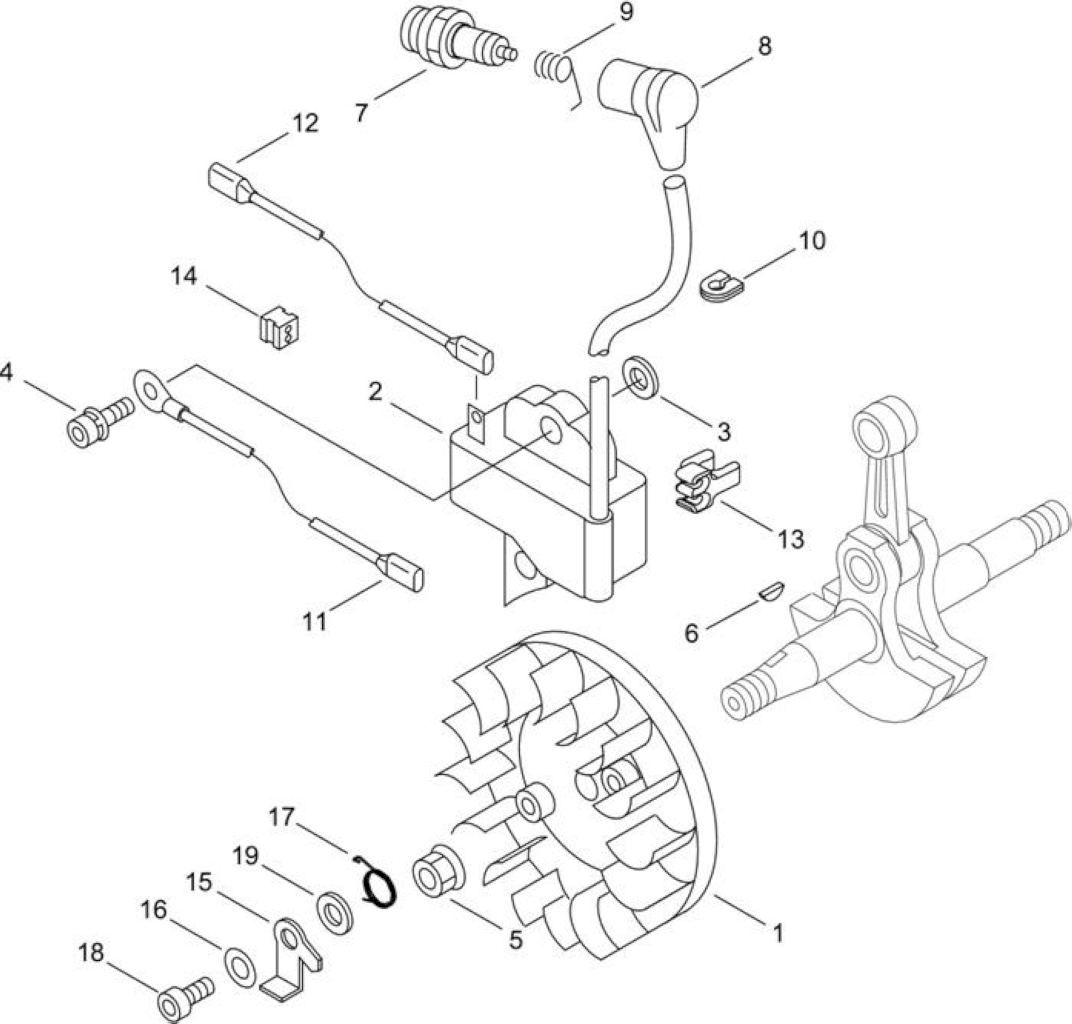

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409000272	VOLANO	1
2	ECRA411000264	MODULO ACCENSIONE	1
3	ECR15011716430	SPESSORE	2
4	ECR90016205020	BULLONE BRUGOLA 5X20	2
5	ECR90051500008	DADO N8	1
6	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
7	BPMR8Y		1
8	ECRA427000013	CAPPUCCIO CANDELA	1
9	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
10	ECRV135000010	GOMMINO	1
11	ECRV485000620	CAVO MASSA	1
12	ECRV485000680	LEAD	1
13	ECRV490000310	CLIP	1
14	ECR15011404920	GUIDA IN GOMMA	1
15	ECRA514000050	GANCIO AVVIAMENTO	2
16	ECR90060300005	RONDELLA PIANA M5	2
17	ECR17723435430	MOLLA DI RITORNO	2
18	ECRV203000090	BOLT,5	2
19	ECR17724704630	SPESSORE	2

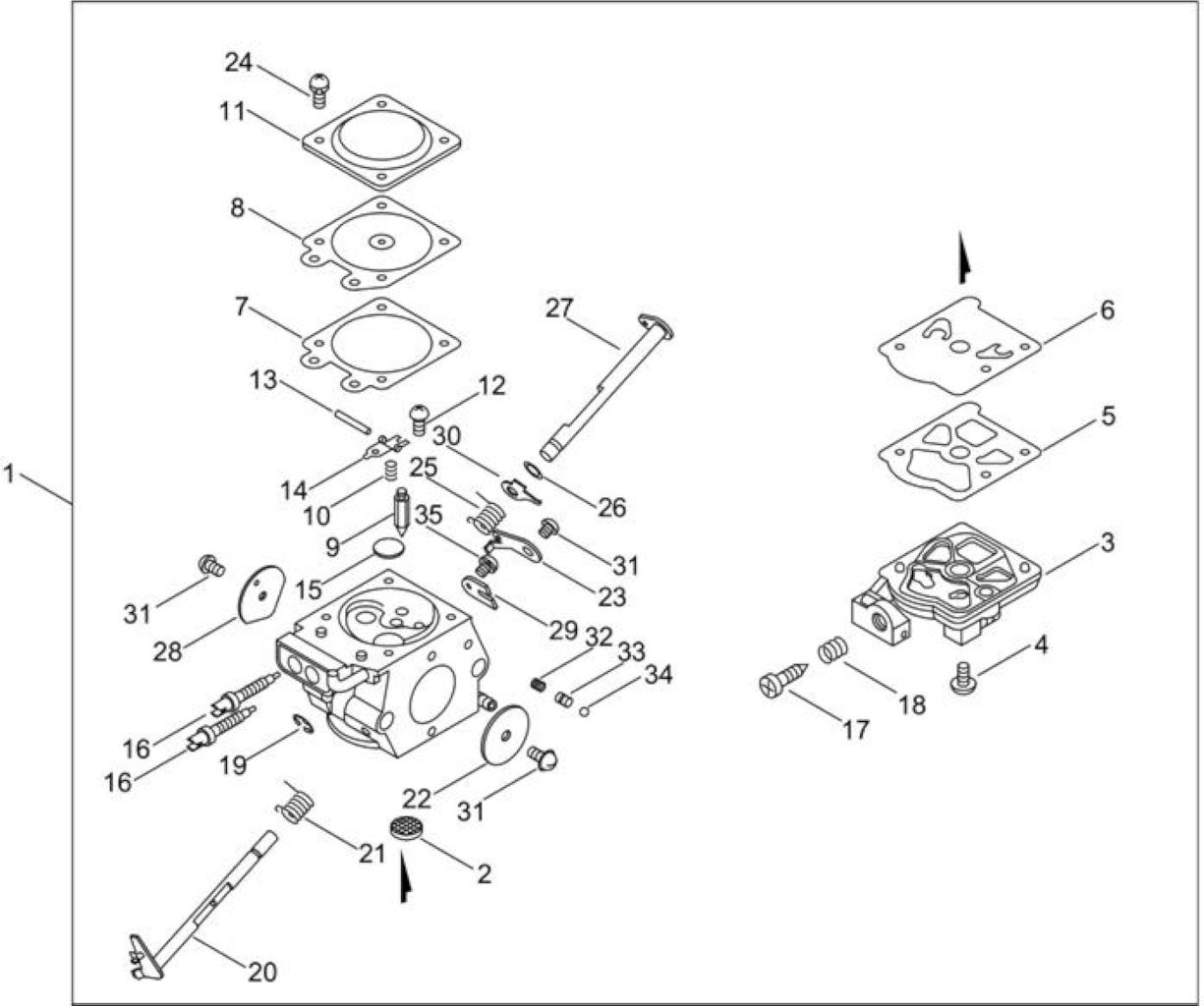

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021001900	CARBURATORE COMPL.WT-980*T.I.09-436	1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003003930	COPERCHIO POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECR12311215030	MEMBRANA POMPANTE	1
7	ECR12314003930	GUARNIZIONE MEMBRANA	1
8	ECRP003001850	MEMBRANA CON DISCO	1
9	ECR12313719830	SPILLO CARBURATORE	1
10	ECR12312239330	MOLLA BILANCERE	1
11	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECRP003002270	SPILLO	2
17	ECR12313404260	VITE REGISTRO MINIMO	1
18	ECR12313304260	MOLLA REGISTRO MINIMO	1
19	ECR12312715030	FERMO ALBERINO	1
20	ECRP003003960	SHAFT ASY,THROTTLE	1
21	ECR12311337530	MOLLA DI RITORNO	1
22	ECR12311610530	FARFALLA ACCELERATORE	1
23	ECRP003001780	LEVER, THROTTLE	1
24	ECR12313002960	VITE COPERCHIO MEMBRANA	4
25	ECRP003002260	MOLLA	1
26	ECR12314926030	RONDELLA	1
27	ECRP003000150	ALBERINO ARIA	1
28	ECRP003001790	VALVOLA ARIA	1
29	ECR12312703930	FERMO	1
30	ECRP003001510	LEVA	1
31	ECR12311438830	VITE	3
32	ECR12318609660	MOLLA PER CARBURATORE	1
33	ECR12318509660	PISTONCINO	1
34	ECR12313609660	SFERA	1
35	ECRP003005120		1

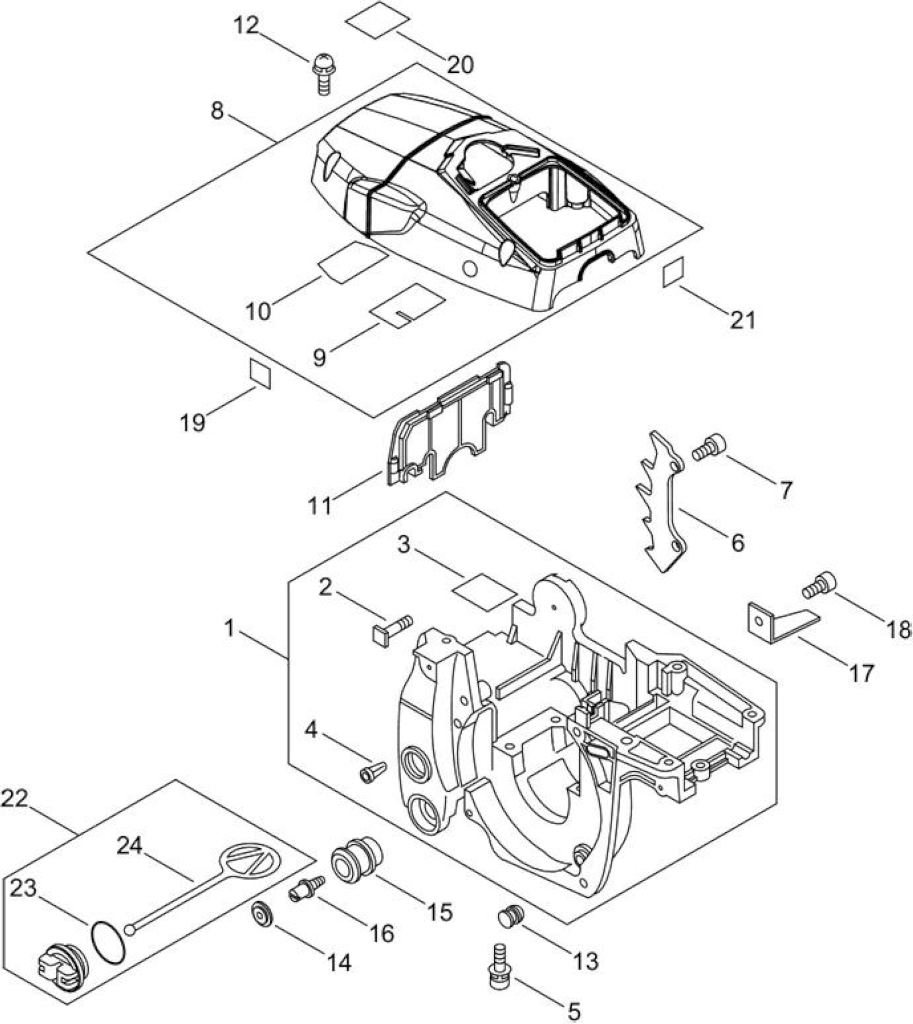

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021050250	CARTER MOTORE	1
2	ECR43301119831	PRIGIONIERO LAMA GUIDA	2
3	ECRV341000050	SPESSORE	1
4	ECR43611413930	VALVOLA DI CONTROLLO	1
5	ECR90016205030	BULLONE BRUGOLA 5X30	4
6	ECRC304000010	RAMPONE	1
7	ECRV203002180		2
8	ECRA160000764	CARTER CILINDRO	1
8	ECRP021049190		1
9	ECRV341000060	WASHER,SQUARE	1
10	ECRV341000070	WASHER,SQUARE	1
11	ECRA209000000	PIASTRA ISOLATORE	1
12	ECR90023805020	VITE SR 5X20	3
13	ECRV420001250	AMMORTIZZATORE	2
14	ECR10091815130	TAPPO AMMORTIZZATORE	2
15	ECR10091060030	AMMORTIZZATORE	2
16	ECR10091533930	VITE AMMORTIZZATORE	2
17	ECRC310000000	FERMO CATENA	1
18	ECRV203002180		1
19	ECR89063138131		1
20	ECR89034539231	ETICHETTA	1
21	ECRX524001901		1
22	ECRP021007630	TAPPO SERBATOIO	1
23	ECR90072100025	O-RING 25	1
24	ECRA365000050	MISCELATORE	1

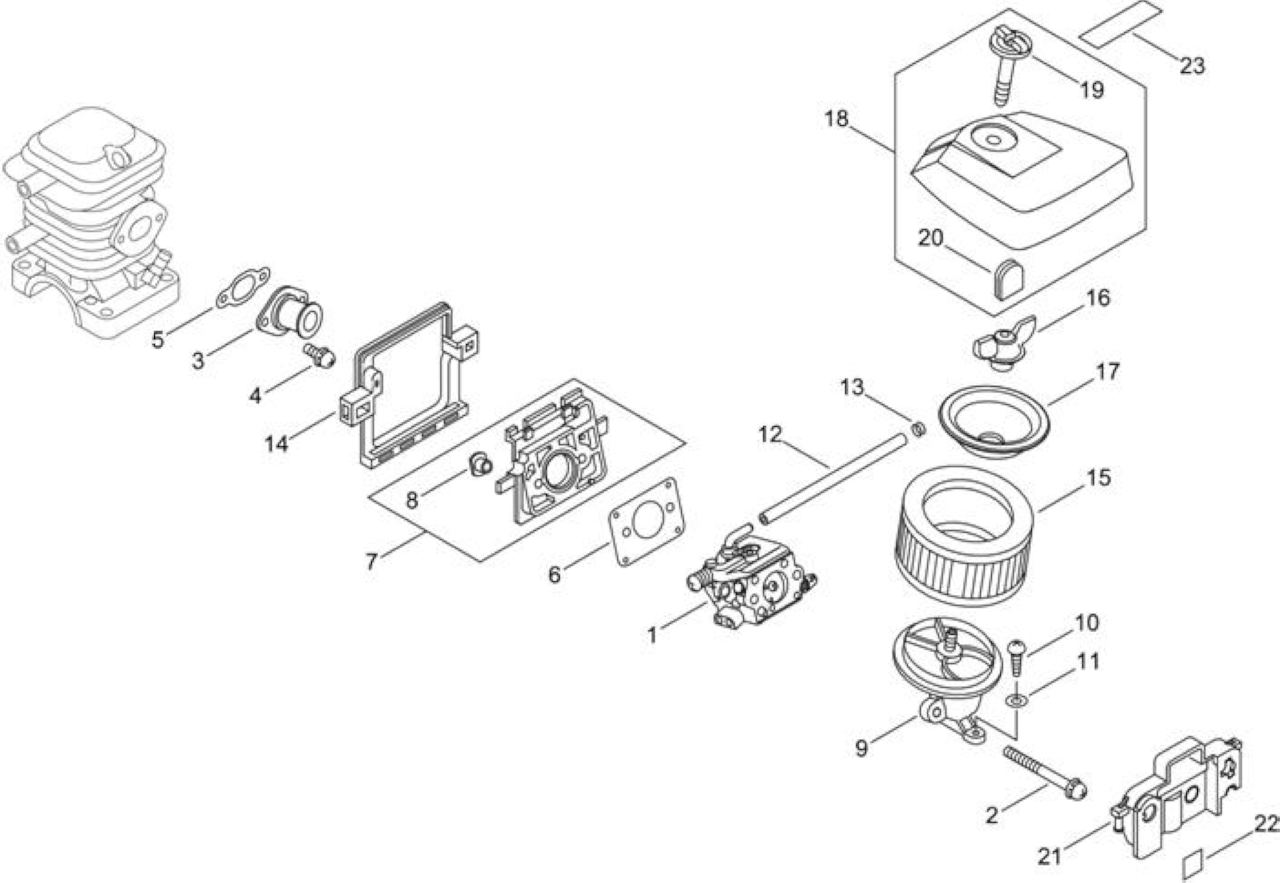

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021001900	CARBURATORE COMPL.WT-980*T.I.09-436	1
2	ECR90023805050	VITE SR 5X50	2
3	ECRA202000060	COLLETTORE ASPIRAZIONE	1
4	ECR90023805014	VITE SR 5X14	2
5	ECRV103000290	GUARNIZIONE ISOL-CARBURATORE	1
6	ECRV103000280	GUARNIZIONE ISOLATORE	1
7	ECR13000739932	ISOLATORE	2
8	ECR13002033330	DADO	2
9	ECR13030139935	ALLOGGIO FILTRO ARIA	1
10	ECR90025305020	VITE SR 5X20	1
11	ECR90060000005	RONDELLA PIANA M5	1
12	ECRV471001601	TUBETTO	1
13	ECRV490001240	CLIP	1
14	ECRV420001420	AMMORTIZZATORE	1
15	ECR13030039730	FILTRO ARIA	1
16	ECRA238000070		1
17	ECR13040538332	SUPPORTO FILTRO ARIA
17	ECRA238000080		1
18	ECRA232000023	*VEDI ECRA232000024 *
18	ECRP100005990		1
19	ECRA235000020	POMELLO COPERCHIO F.A.	1
20	ECR13033832430	TAPPO	1
21	ECRA439000145	SUPPORTO INTERRUTTORE	1
22	ECR89015739131	ETICHETTA	1
23	ECRX503008450	ETICHETTA	1

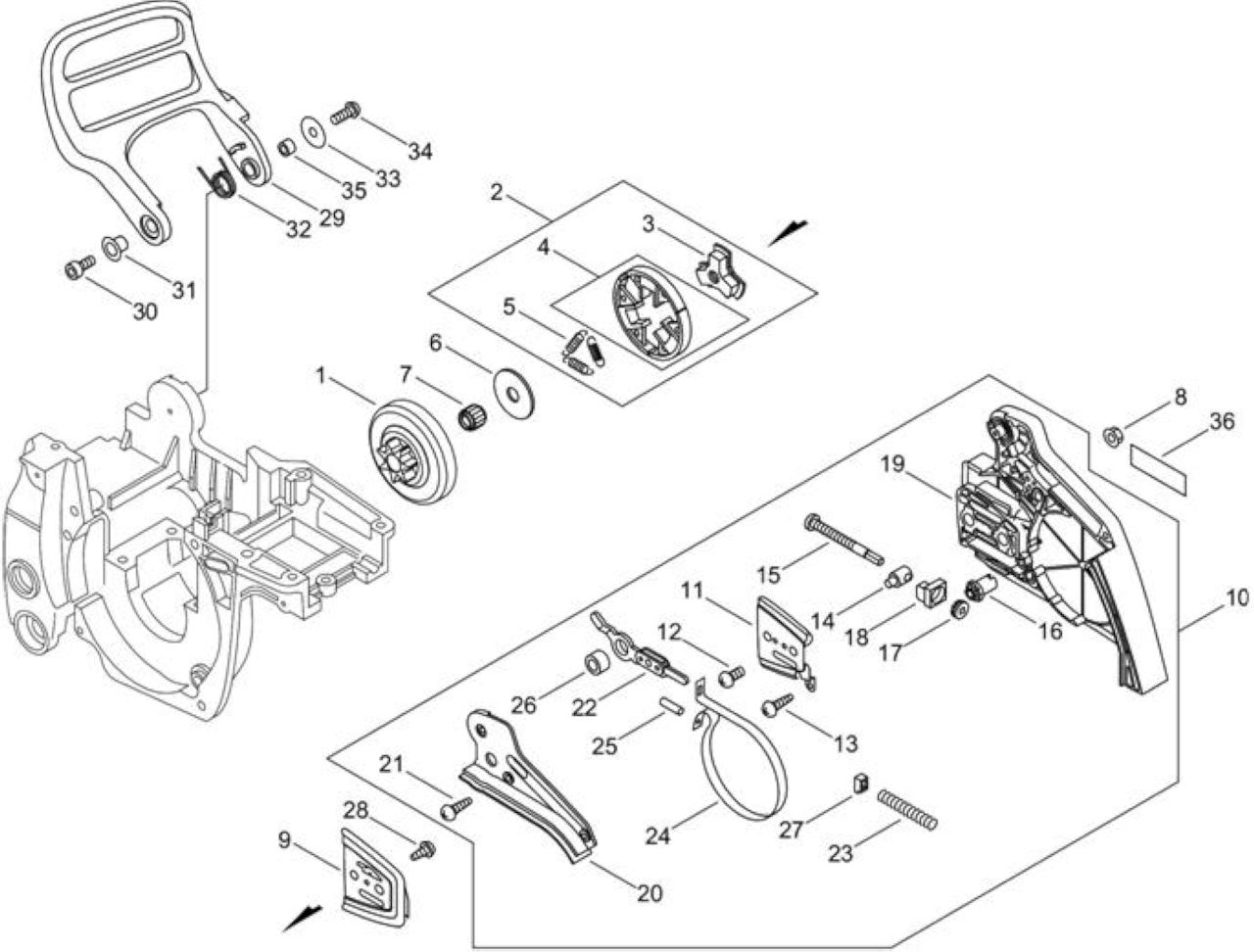

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA556000481	CAMPANA FRIZIONE .325	1
2	ECRA056000181	FRIZIONE COMPLETA	1
3	ECRA552000070	CENTRO FRIZIONE	1
4	ECRP021007051	SET MASSE FRIZIONE	1
5	ECRV451000500	MOLLA FRIZIONE	3
6	ECR17501939430	RONDELLA FRIZIONE	1
7	ECRV555000170	*VEDI ECRV555000150 *	1
8	ECRV265000200	DADO CARTER SALVACATENA	2
9	ECR43301239930	LAMELLA SALVACATENA	1
10	ECRP021048930		1
11	ECRC305000012	LAMELLA SALVACATENA	1
12	ECR9132503005	SCREW	1
13	ECRV202000060	BOLT,4	1
14	ECRC309000030	NOTTOLINO TENDICATENA	1
15	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
16	ECRV651000001	INGRANAGGIO TENDICATENA	1
17	ECRV651000011	INGRANAGGIO TENDICATENA	1
18	ECRV355000800	COLLARINO 8	1
19	ECRC300000313	GUARD, SPROCKET	1
20	ECRC345000211	CARTERINO FRENO CATENA	1
21	ECRV202000060	BOLT,4	3
22	ECRC334000090	LEVERAGGIO FRENO	1
23	ECRV450000070	MOLLA	1
24	ECRC328000080	NASTRO FRENO CATENA	1
25	ECR9305030098	RULLINO	1
26	ECR43311635430	SPESSORE 8MM	1
27	ECRV376000450	SPESSORE -3MM-	1
28	ECRV202000060	BOLT,4	1
29	ECRC320000113	LEVA FRENO	1
30	ECRV203002180		1
31	ECRV356000300	COLLARINO 10	1
32	ECRV452000250	MOLLA DI RITORNO	1
33	ECR17721403930	RONDELLA	1
34	ECRV202000070	BOLT,4	1
35	ECR43311635430	SPESSORE 8MM	1
36	ECRX502000340	ETICHETTA	1

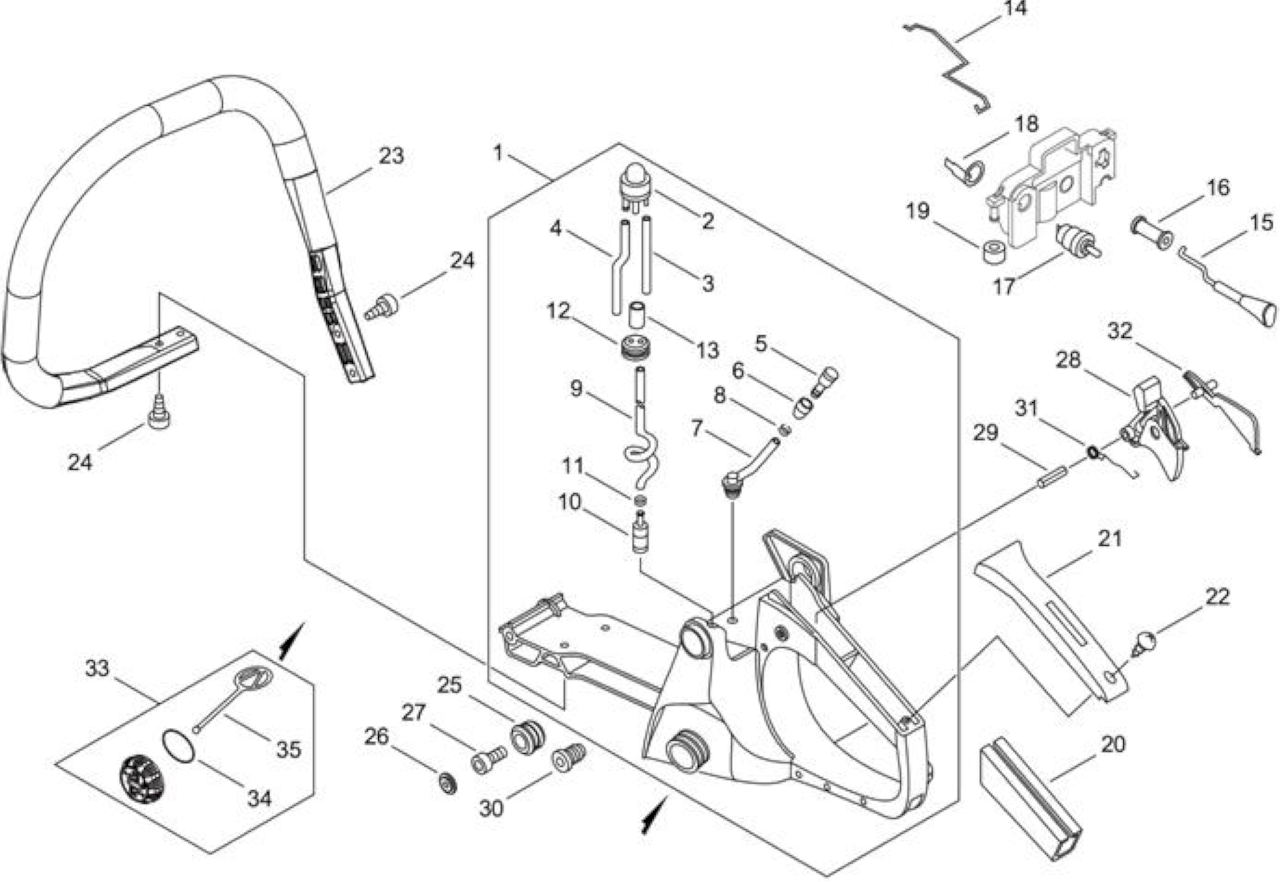

Rif. Articolo Descrizione Q.tà Nota

2 ECR12318139130 PRIMER - ARANCIONE 1

-

3	ECRV471001281	TUBETTO	*T.I.06-324 1
4	ECRV471001471			1
5	ECR13130056431	VALVOLA SFIATO		1
6	ECR13132840630	VALVOLA ASPIRAZIONE		1
7	ECR13201239932	TUBO MISCELA ESTERNO		1
8	ECRV490001230	CLIP		1
9	ECR13201000760	*VEDI ECR13200700760 *		1
10	ECRA369000420	FILTRO MISCELA		1
11	ECRV490001240	CLIP		1
12	ECR13211544331	GOMMINO		1
13	ECRV475003970	TUBE		1
14	ECRC454000100	ASTINA ACCELERATORE		1
15	ECRA241000140	LEVA ARIA		1
16	ECR17881014535	GUIDA IN GOMMA		1
17	ECR16340038330	INTERRUTTORE COMPLETO		1
18	ECRV486000021	LED TERMINALE		1
19	ECR35113439930	AMMORTIZZATORE		2
20	ECR35111119831			1
21	ECR35115535431	COPRI IMPUGNATURA DESTRA		1
22	ECR90025304014	VITE SR 4X14		1
23	ECRC400001430			1
24	ECRV203002190			4
25	ECRV400000051	AMMORTIZZATORE		2
26	ECR10091815130	TAPPO AMMORTIZZATORE		2
27	ECRV202000700			2
28	ECRC450000213	LEVA ACCELERATORE		1
29	ECR90034540030	SPINA ELASTICA 4X30 SUS		1
30	ECRV162000040	BLOCCA ACC.		1
31	ECRV452000260	MOLLA LEVA ACC.		1
32	ECRC460000072	LEVA FERMO ACC.		1
33	ECRP021036960	TAPPO MISCELA		1
34	ECRV581000610	RING,O		1
35	ECRA365000050	MISCELATORE		1

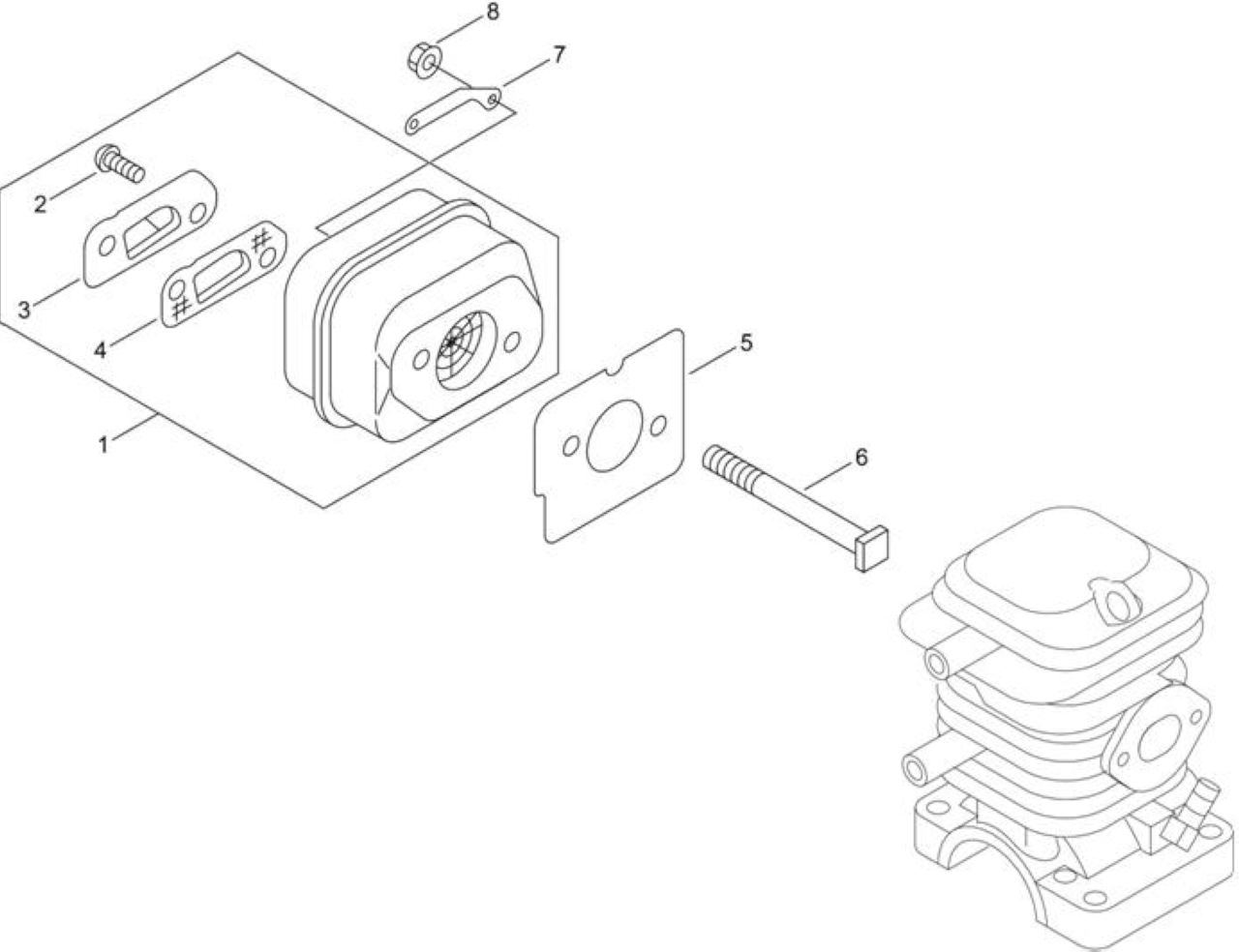

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA300001791	MARMITTA	1
2	ECR90022004008	VITE SR 4X08	2
3	ECRA313000811	GUIDA SCARICO	1
4	ECRA310000060	SCHERMO MARMITTA	1
5	ECRV104000732	GUARNIZIONE MARMITTA	1
6	ECRV203000220	BOLT,5	2
7	ECRV150001820	PIASTRA	1
8	ECR90051600005	DADO FLANGIATO M5	2

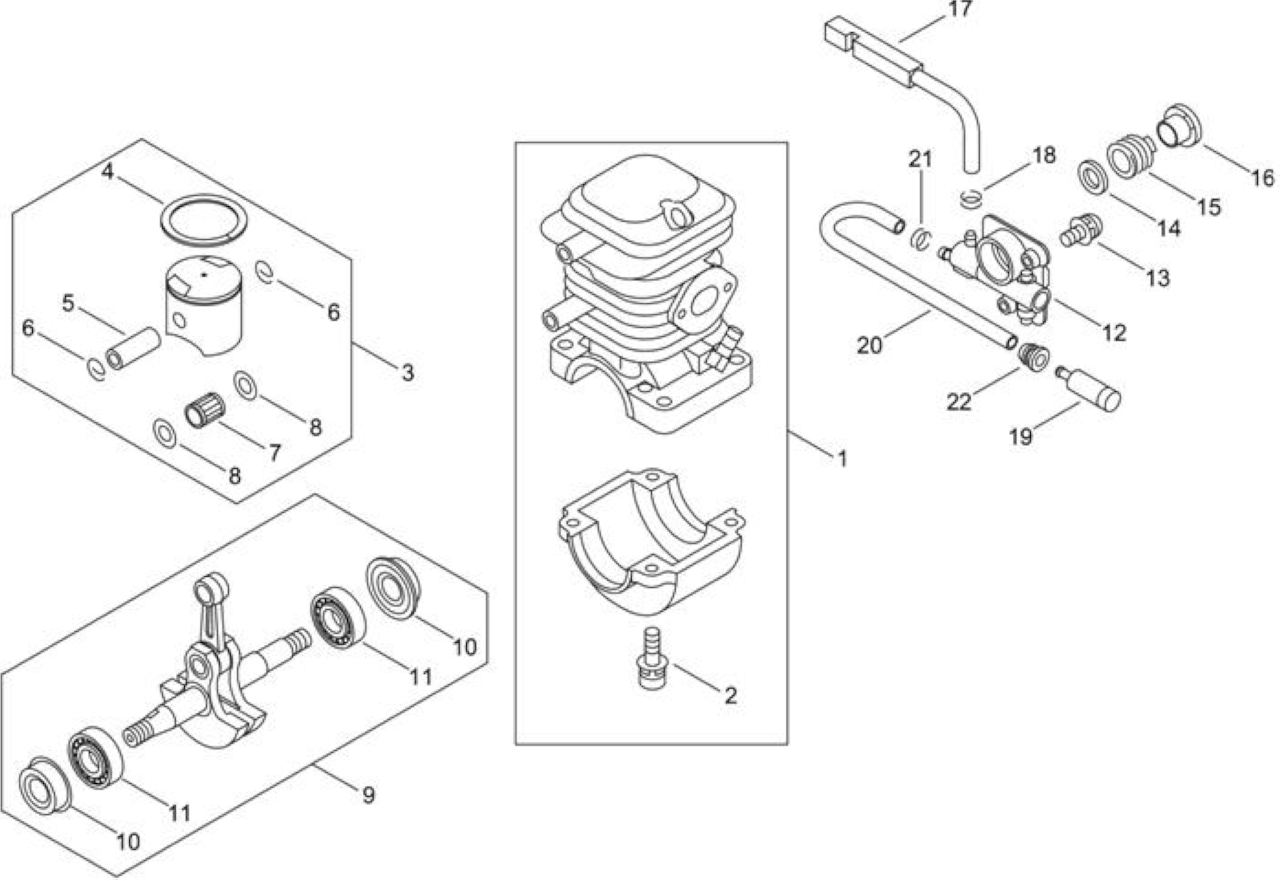

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021017360	CILINDRO X CS420ES *T.I.09-436	1
2	ECR90016205022	BULLONE BRUGOLA 5X22	4
3	ECRP021036520	KIT PISTONE X CS420ES	1
4	ECRA101000160	FASCIA ELASTICA	1
5	ECRV607000000	PIN,ENG 9	1
6	ECR10001503931	FERMO SPINOTTO	2
7	ECR10001216131	CUSCINETTO DI BIELLA	1
8	ECR10001453630	DISTANZIALE SPINOTTO	2
9	ECRP021012141	CRANKSHAFT ASY	1
10	ECRV505000011	PARAOLIO *T.I.04-175	2
11	ECR90088836201	*VEDI ECR9403536201 *	2
12	ECRC022000020	POMPA OLIO AUTOMATICA -(OP-7) *T.I.06-339/15-583	1
13	ECR90023804012	VITE SR 4X12	2
14	ECRV308000030	RONDELLA VITE S/FINE *T.I.06-328	1
15	ECRV652000030	VITE S/FINE - METALLO -	1
16	ECRV356000390	COLLARINO 10	1
17	ECR43721039932	TUBO OLIO	1
18	ECRV490001230	CLIP	1
19	ECRP100001900	*VEDI ECR43620502832 *	1
20	ECR43721035431	TUBO OLIO INTERNO	1
21	ECRV490001230	CLIP	1
22	ECR13211512330	GUIDA IN GOMMA	1

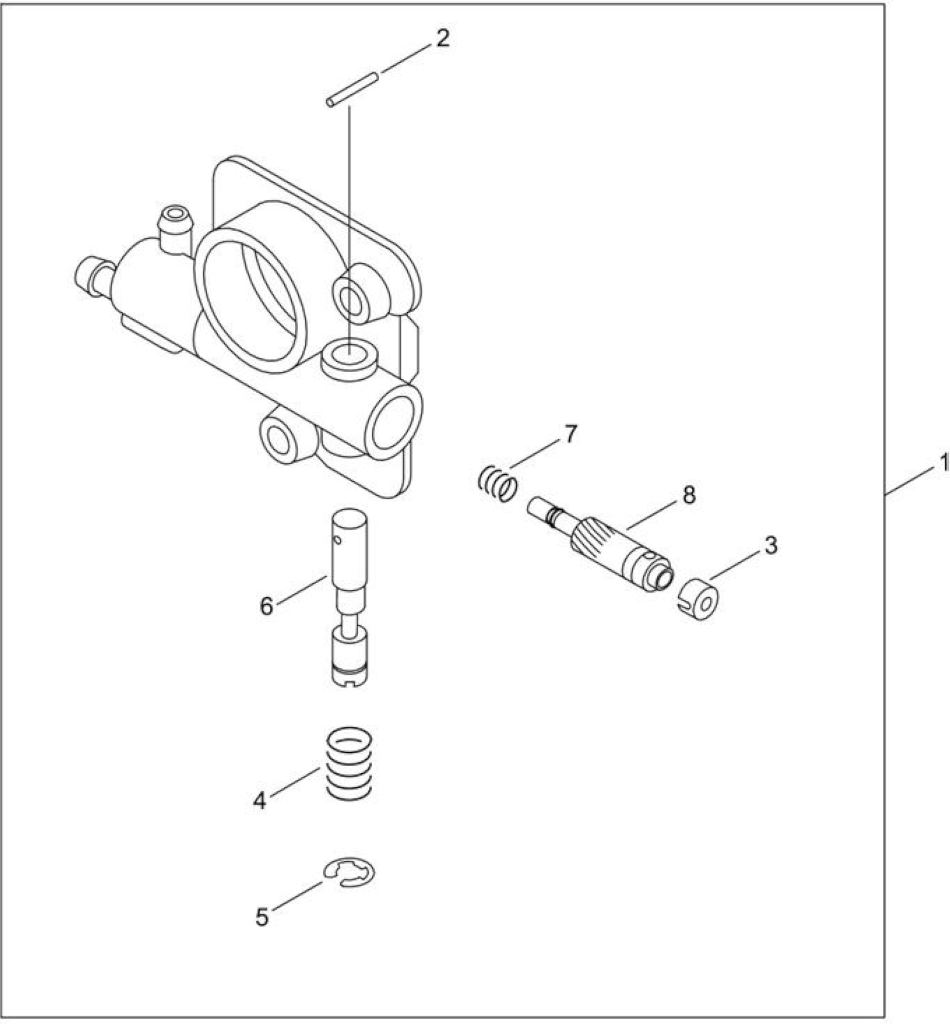

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC022000020	POMPA OLIO AUTOMATICA -(OP-7) *T.I.06-339/15-583	1
2	ECRP003002180	SPINA ELASTICA	1
3	ECR43706238330	TAPPO P.O.	1
4	ECR43701537330	MOLLA	1
5	ECR12312715030	FERMO ALBERINO	1
6	ECRP003001370	ALBERINO REGOLAZIONE	1
7	ECR43701938330	MOLLA	1
8	ECR43702437330	ALBERINO P.O. -PLASTICA-	1
