Avviamento Carburatore Carter motore

Informazioni tecniche
CILINDRATA	38,4
POTENZA	1,9 (2,58)
PESO	4,5
SERBATOIO MIX	420
SERBATOIO OLIO	215
PASSO CATENA	0,325
LUNGHEZZA BARRA	40
CANALE	1,5

Filtro aria, collettore, carburatore

Frizione, campana, carter freno Impugnature

Marmitta Motore Volano, bobina

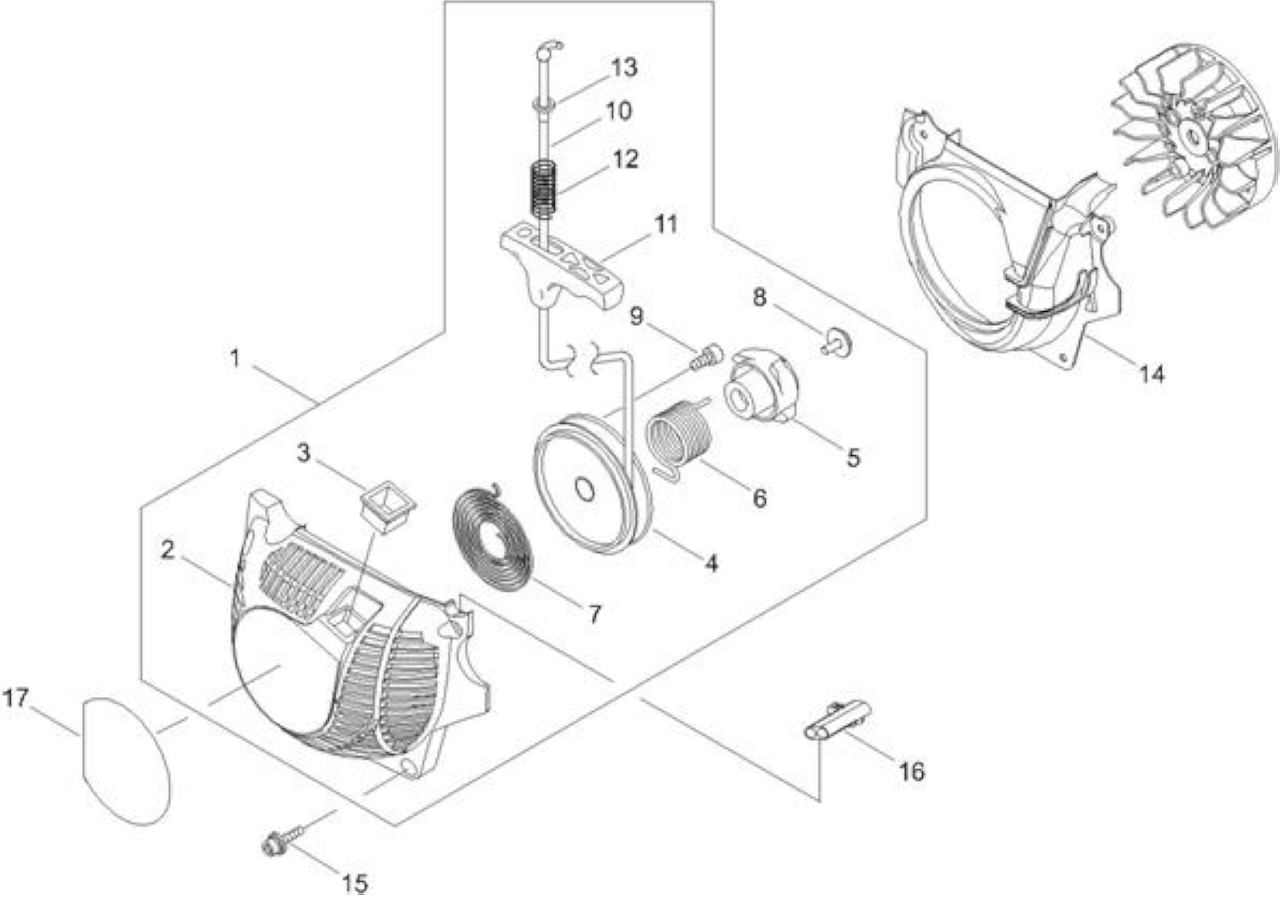

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA051002321	AVV.TO COMPL.X CS500ES *T.I.15-270	1
2	ECRP022038520	CARTER AVVIAMENTO	1
3	ECRA510000130		1
4	ECRP022036740	PULEGGIA AVVIAMENTO	1
5	ECRP022036750	INNESTO AVVIAMENTO	1
6	ECRP022036760	MOLLA DI TORSIONE	1
7	ECRP022006250	MOLLA AVVIAMENTO	1
8	ECRP022004630	SCREW	1
9	ECRP022036770		1	CB-4*10
11	ECRP022036780	IMPUGNATURA AVVIAMENTO	1
12	ECRV450001170		1
13	ECRV376001400	SPACER	1
14	ECRA172001870	CARTER VENTOLA	1
15	ECRV202000200	BULLONE	4
16	ECRV131000190	GOMMINO	1
17	ECRX502000760	LABEL,ECHO	1

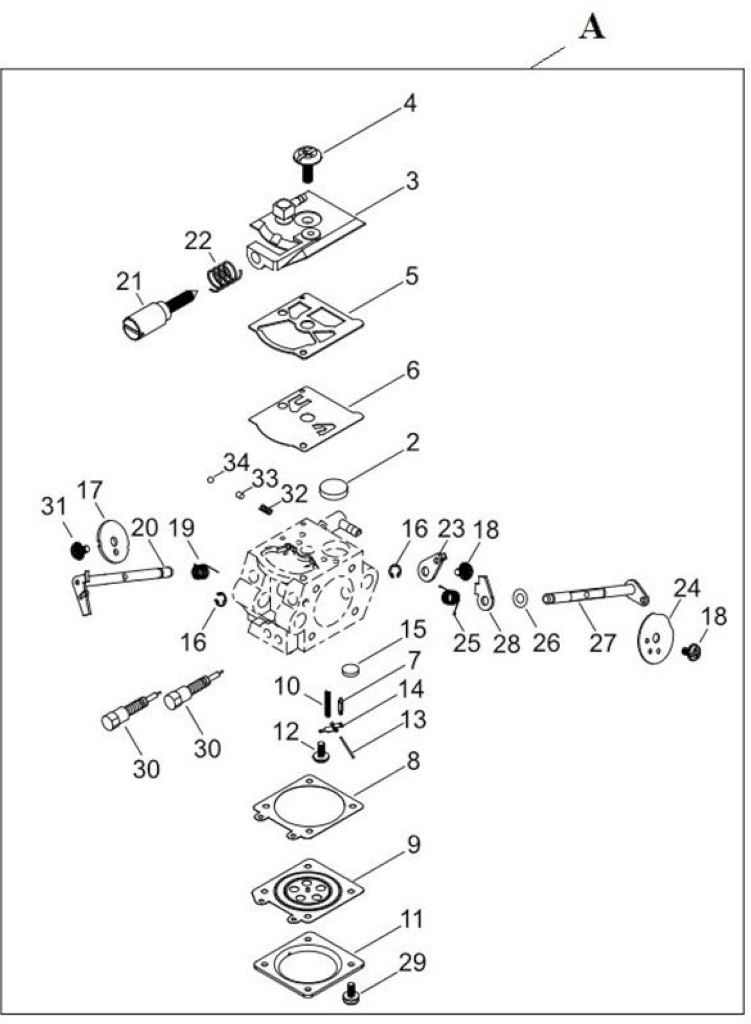

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021004001	CARBURATORE COMPLETO	1	WT-1055
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003004960	COPERCHIO MEMBRANA POMPANTE	1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECR12311215030	MEMBRANA POMPANTE	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12312239830	* VEDI ECR12312203660 *	1
11	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
12	ECR12313903930	VITE BILANCIERE	1
13	ECR12313803930	SPINOTTO	1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECR12312715030	FERMO ALBERINO	2
17	ECR12311610530	FARFALLA ACCELERATORE	1
18	ECR12311438830	VITE	2
19	ECR12311337530	MOLLA DI RITORNO	1
20	ECRP003005230	ALBERINO ACCELERATORE	1
21	ECRP003004470	VITE CARBURATORE	1
22	ECR12313304260	MOLLA REGISTRO MINIMO	1
23	ECRP003003180	LEVA ACCELERATORE	1
24	ECR12313237330	FARFALLA ARIA	1
25	ECRP003002260	MOLLA	1
26	ECR12314926030	RONDELLA	1
27	ECRP003003190	ALBERINO ACCELERATORE	1
28	ECRP003001510	LEVA	1
29	ECR12313002960	VITE COPERCHIO MEMBRANA	4
30	ECRP003004460	VITE REGOLAZIONE	2
31	ECRP003002380	SCREW	1
32	ECR12318609660	MOLLA PER CARBURATORE	1
33	ECR12318509660	PISTONCINO	1
34	ECR12313609660	SFERA	1

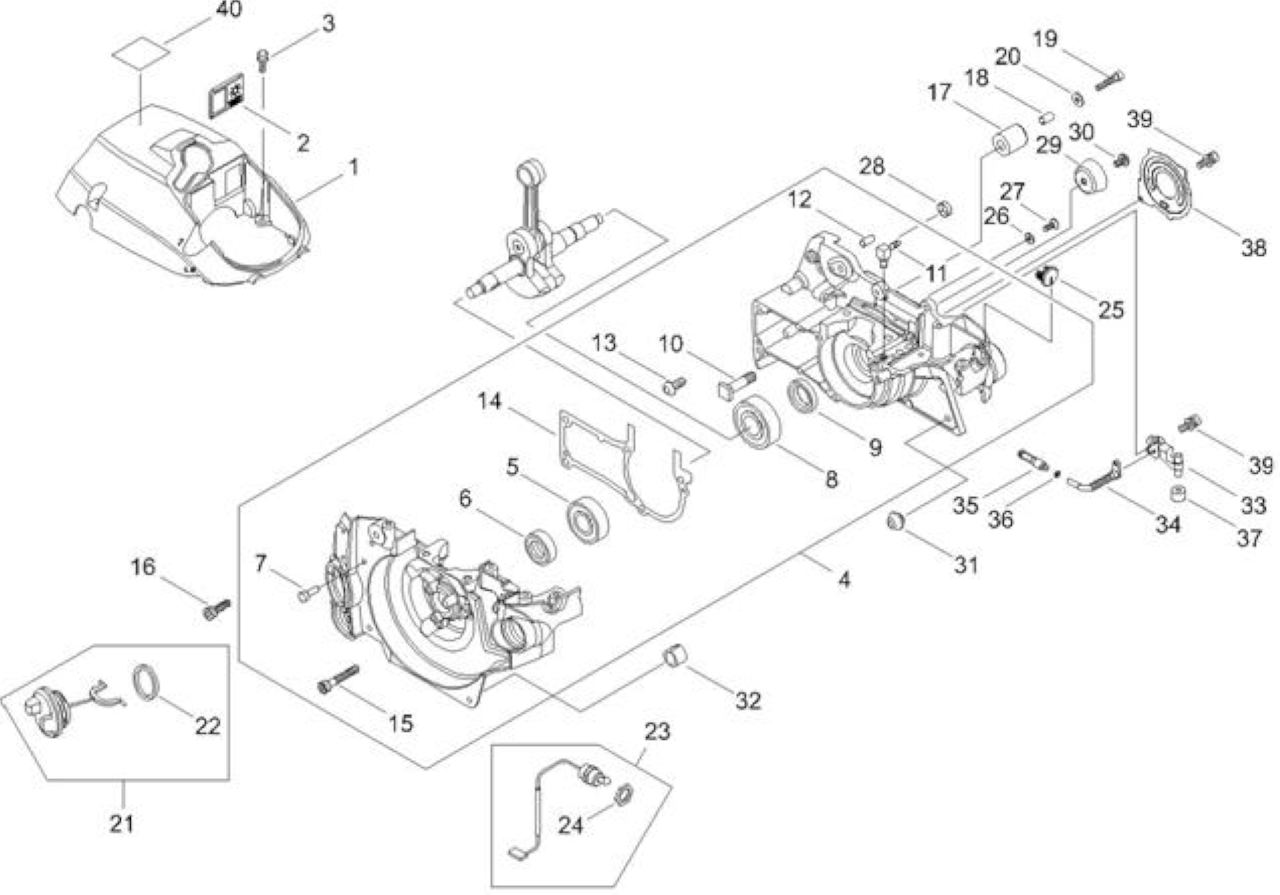

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA160003050	COPERCHIO CILINDRO	1
2	ECRA219000040	OTTURATORE ARIA	1
3	ECRV202000200	BULLONE	3
4	ECRP021048070	CARTER MOTORE	1
5	SKRV592000310	CUSCINETTO	1	6001X10JRXC3
6	ECRV505000070	PARAOLIO	1
7	SKRA356000130	VALVOLA SFIATO	1
8	ECRV592000320	CUSCINETTO	1	6002X13C3
9	ECRV508000070	PARAOLIO	1
10	SKRV225000150	VEDI ECRV225000150 *	2
11	ECR43723914730	RACCORDO	1
12	ECRV629000000	RULLINO	2
13	ECRV203001400	SCREW ADHESIVE	1
14	ECRV102000142	GUARNIZIONE CARTER MOTORE	1
15	ECRV203001450	BULLONE	3
16	ECR90010505016	BULLONE BRUGOLA 5X16	2	5*16
17	ECRC310000110	FERMO CATENA	1
18	ECRV353000460	BOCCOLA	1
19	ECR90010505030	BULLONE BRUGOLA 5X30	1	5*30
20	ECR90060000005	RONDELLA PIANA M5	1	5
21	SKRC020000040	*VEDI ECRC020000040 *	1
22	ECRV107000090	GUARNIZIONE	1
23	ECRP021037400	INTERRUTTORE COMPLETO	1
24	ECRV266000090	NUT,10	1
25	ECRV141000100	TAPPO	1
26	ECR90060300004	RONDELLA PIANA M4	1	4.5*10*0.8
27	ECR90021204008	VITE SF 5X8	1	4*8
28	ECRV355000460	COLLARINO	1	8
29	ECRV423000080	SUPPORTO	1
30	ECR9114205008		1
31	ECRV420002770	AMMORTIZZATORE	1
32	ECRV420002740	SUPPORTO	1
33	SKRC022000121	*VEDI ECRC022000121 *	1
34	ECRV470001840	TUBETTO	1
35	SKRC209000070	FILTRO OLIO	1
36	SKRV490000500	*VEDI ECRV490000500 *	1
37	SKRC211000010	FILTRO	1
38	SKRC236000060	COPERCHIO POMPA OLIO	1
39	ECRV202000520	VITE	3	4
40	ECR89034539231	ETICHETTA	1

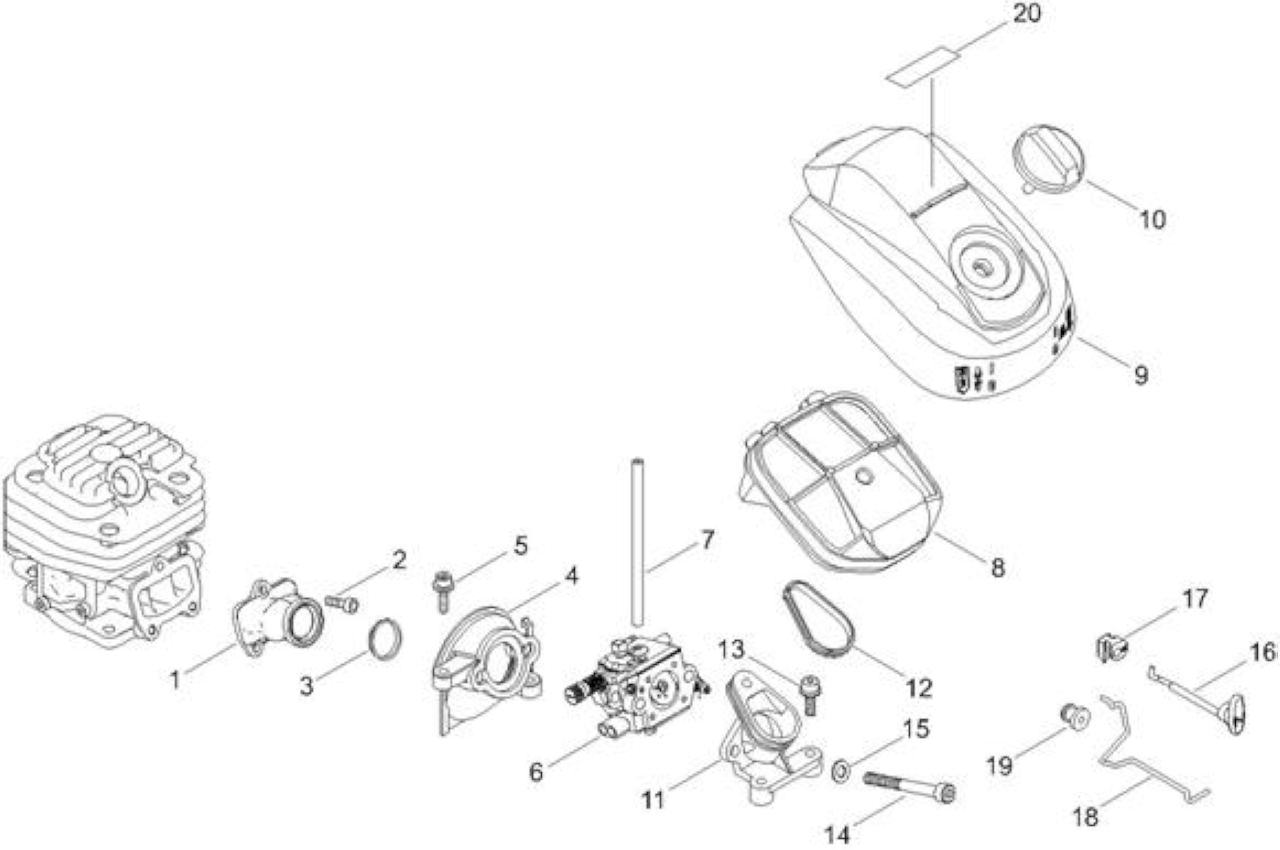

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA202000240	COLLETTORE ASPIRAZIONE	1
2	ECRV202000350	BULLONE	3	M4-14
3	ECRV359000380	COLLARINO 16	1	16
4	ECRA200000852	*VEDI ECRA200001050 *	1
5	ECRV202000200	BULLONE	2
6	ECRA021004001	CARBURATORE COMPLETO	1	WT-1055
7	ECR13201056030	TUBETTO 3*6*110	1	3*6*110 NBR
8	ECRA226001580	FILTRO ARIA	1
9	ECRA232001770	COPERCHIO FILTRO ARIA	1
10	SKRA235000270	POMELLO	1
11	ECRA204000220	SUPPORTO CARBURATORE	1
12	ECRV581000280	GUARNIZIONE	1
13	ECRV202000200	BULLONE	2
14	ECR9110005048	BOLT	2
15	ECR90060000005	RONDELLA PIANA M5	2	5
16	ECRA240000111	LEVA ARIA	1
17	ECRV130000170	GOMMINO	1
18	ECRC454000280	ASTINA ACCELERATORE	1
19	ECRV133000040	GOMMINO	1
20	ECRX503013050	ETICHETTA	1

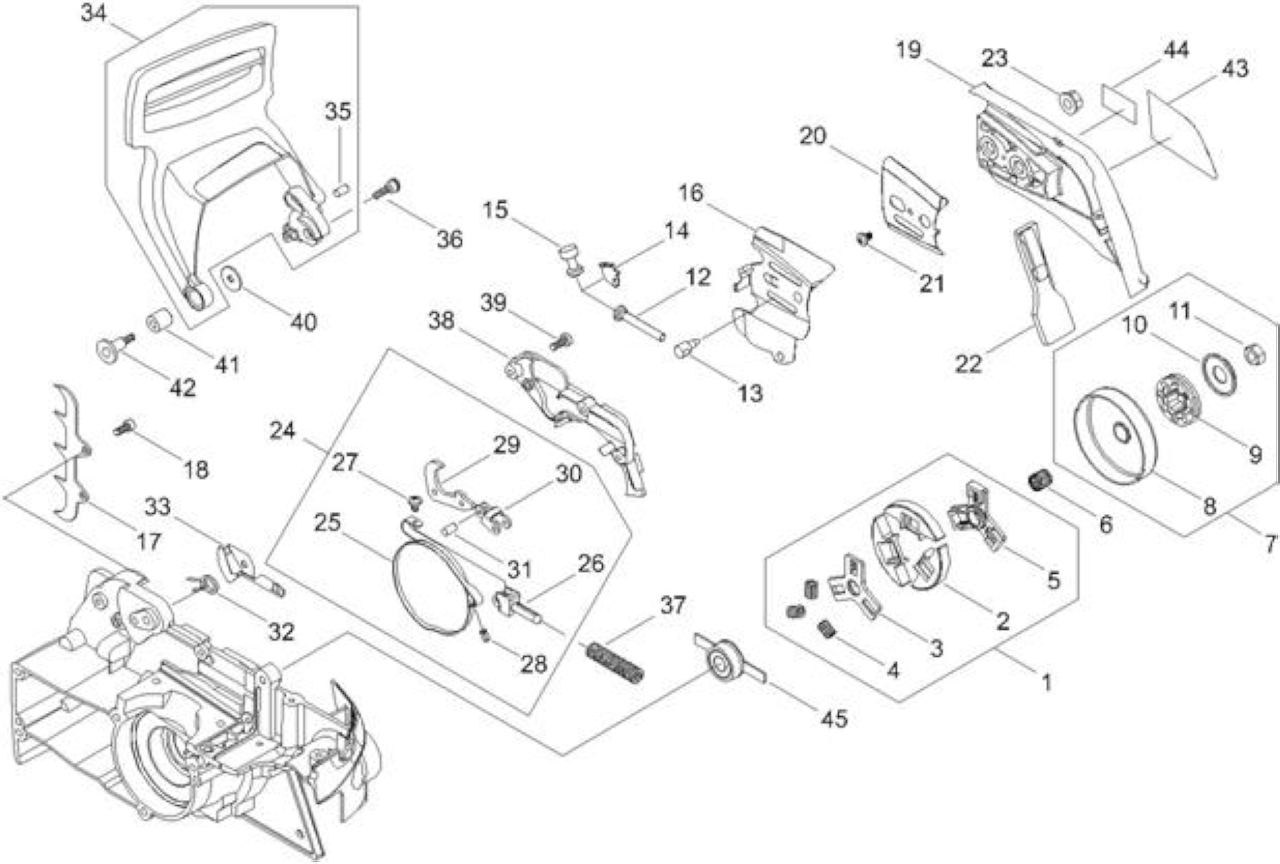

Rif.	Articolo	Descrizione	Q.tà	Nota
1	SKRA056000610	*VEDI ECRA056000611 *	1
2	ECRA555000210	MASSA FRIZIONE	3
3	SKRA552000230	* VEDI ECRA552000231 *	1
4	SKRV451000930	MOLLA FRIZIONE	3
5	SKRA552000240	CENTRO FRIZIONE	1
6	ECRV555000150	CUSCINETTO PIGNONE	1
7	ECRP021026703	CAMPANA FRIZIONE COMPL.	1
8	ECRA556001121	CAMPANA FRIZIONE	1
9	ECR17511412530	ANELLO CAMPANA FRIZIONE -325-	1	.325
10	ECRV307000451	RONDELLA CIRCOLARE 10	1	10
11	ECRV265000211	DADO	1	8
12	SKRV253000610	VITE TENDICATENA	1
13	SKRC309000110	*VEDI ECRC309000110 *	1
14	SKRV152002430	GUIDA	1
15	SKRV651000790	VITE REGOLAZIONE	1
16	ECRC305000440	LAMELLA SALVACATENA	1
17	ECRC304000200	*VEDI ECRC304000310 *	1
18	ECR90010505012	BULLONE BRUGOLA 5X12	2	5*12
19	ECRC300001050	CARTER SALVACATENA	1
20	ECRC305000260	LAMELLA SALVACATENA	1
21	ECR90025304008	VITE 4*8	1	4*8
22	ECRC302000030	PROTEZIONE	1
23	ECRV265000200	DADO CARTER SALVACATENA	2
24	ECRC328000210	* VEDI ECRC328000320*	1
25	ECRC328000220	FASCETTA FRENO	1
26	ECRC334000180	CONNETTORE FRENO CATENA	1
27	ECR9138104010		1
28	ECR9304240100	SPINA ELASTICA	1
29	ECRC334000190	*VEDI ECRC334000350 *	1
30	ECRC334000200	CONNETTORE LEVERAGGIO	1
31	ECR90033030120	PIN	2	3*12
32	ECRV452000860	MOLLA DI TORSIONE	1
33	ECRC347000010	PIASTRINA	1
34	ECRP021026383	LEVA FRENO	1
35	ECR90033040080	COPPIGLIA 4X08	1	4*8
36	ECRV203001470	BULLONE	1
37	ECRV450001160	MOLLA	1
38	ECRC345000610	CARTERINO FRENO CATENA	1
39	ECRV202000490	BULLONE	3
40	ECRV303000320	RONDELLA	1	5
41	ECRJ211000430	BOCCOLA	1
42	ECRV203001410	BULLONE	1
43	ECRX502000770	LABEL,ECHO	1
44	ECR89031639131	ETICHETTA	1
45	SKRP021023110	*VEDI ECRP021023110 *	1

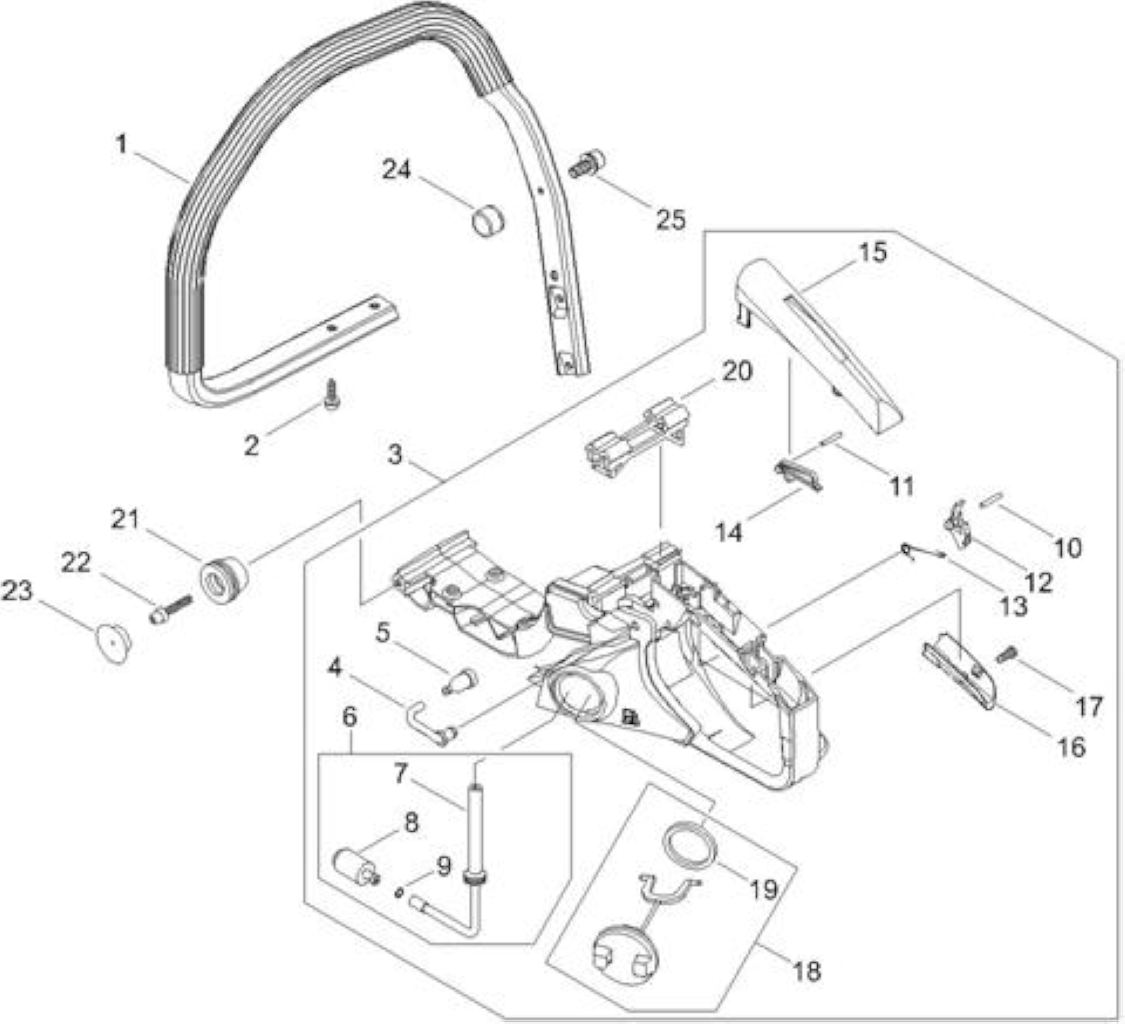

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC040000511	IMPUGNATURA SX	1
2	ECRV203001490	BULLONE	4
3	ECRP021048081	*VEDI ECRP021048082 *	1
4	ECRV470001530	*VEDI ECRV470001531 *	1
5	ECR13130056431	VALVOLA SFIATO	1
6	ECRP021035121	TUBO MISCELA COMPLETO	1
7	ECRV470001520	TUBO MISCELA	1
8	ECR13120519832	FILTRO PESCANTE MISCELA *A369000460	1
9	ECRV490000500	MORSETTO	1
10	ECR9306040250	SPINA ELASTICA	1
11	ECR9304240220	SPINOTTO	1
12	ECRC450000642	LEVA ACCELERATORE	1
13	SKRV452000850	MOLLA	1
14	ECRC460000390	BLOCCA ACCELERATORE	1
15	ECRC411000170	COPRI IMPUGNATURA DESTRA	1
16	ECRC403000530	GOMMA IMPUGNATURA	1
17	ECR9144904022	VITE	1
18	ECRA033000370	TAPPO MISCELA COMPLETO	1
19	ECRV107000070	GUARNIZIONE TAPPO SERBATOIO	1
20	ECRV420002810	FERMO	1
21	ECRV401000290	AMMORTIZZATORE	4
22	SKRV203001480	BULLONE	4
23	SKRV421000070	*VEDI ECRV421000070 *	4
24	ECRV400000080	AMMORTIZZATORE	1
25	ECRV202000260	BULLONE, 4	1	4

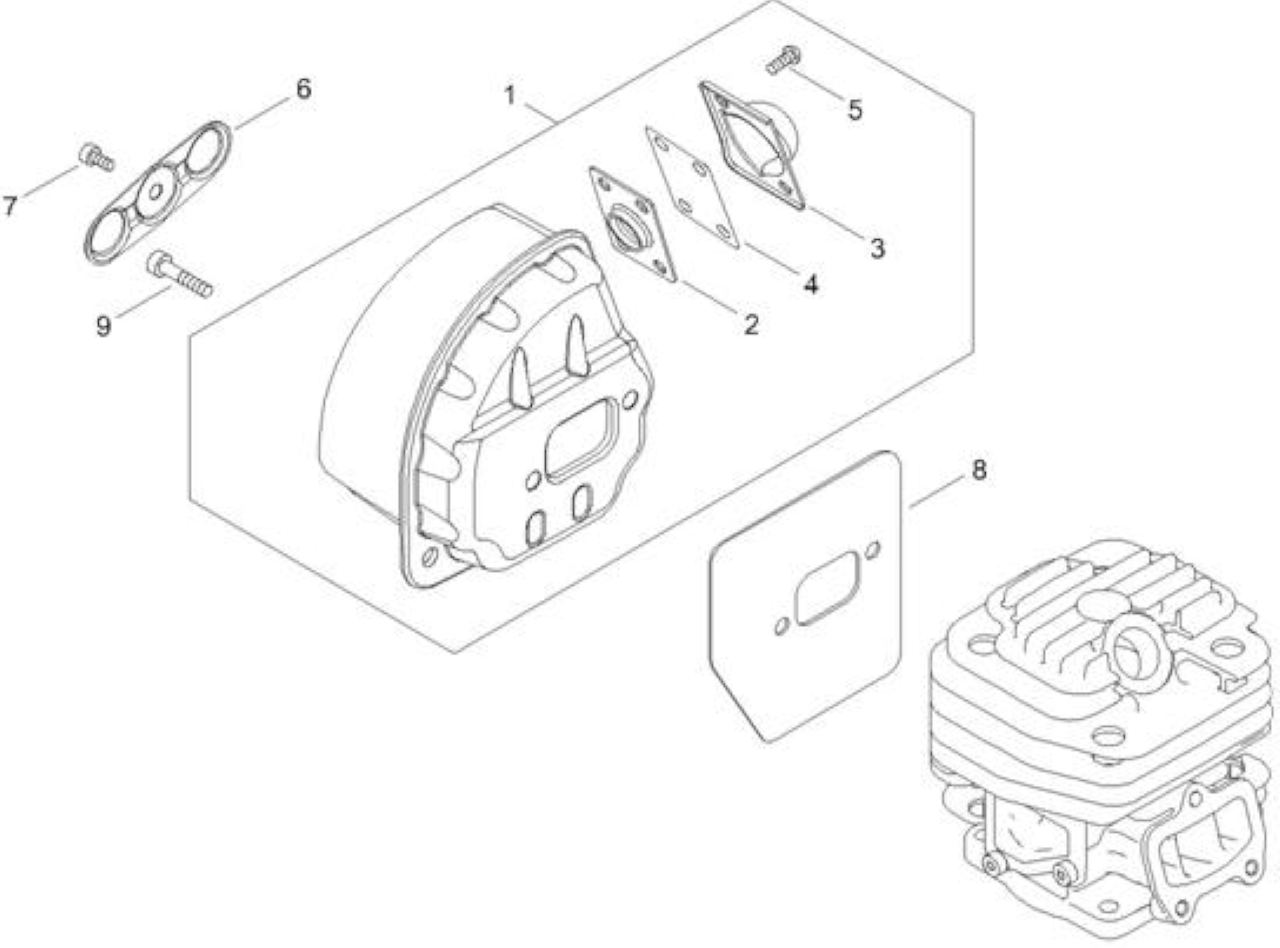

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP100000340	MARMITTA COMPLETA	1
2	ECRA313001890	GUIDA SCARICO	1
3	ECRA313001880	GUIDA SCARICO	1
4	ECRA310000450	SCHERMO MARMITTA	1
5	ECR9157804006	SCREW	2
6	ECRA301000060	PIASTRINA	1
7	ECR90010504006	BULLONE BRUGOLA 4X06	1	4*6
8	ECRV104001581	GUARNIZIONE MARMITTA	1
9	ECRV203001880	BOLT,5	4	5

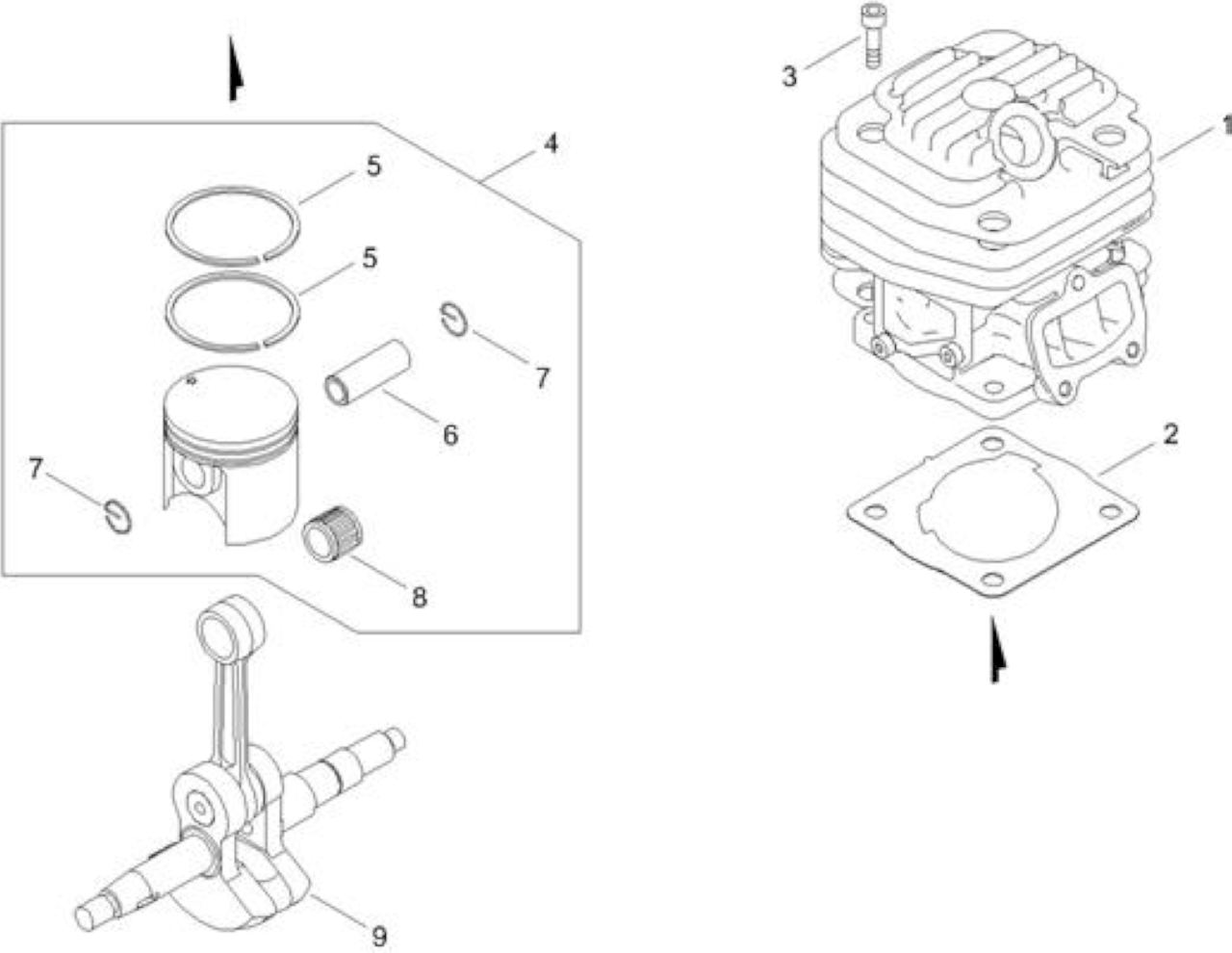

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021040340	CILINDRO PER MTS 390SX	1
2	ECRV100000750	GUARNIZIONE CILINDRO	1
3	ECR90010505018	BULLONE BRUGOLA 5X18	4	5*18
4	ECRP100000370	KIT PISTONE PER 390SX	1
5	ECRA101000450	FASCIA ELASTICA	2
6	ECRV608000070	SPINOTTO PISTONE	1	6*10*29.8
7	ECRV580000010	FERMO SPINOTTO	2	10
8	SKRV555000140	CUSCINETTO	1
9	ECRA011000990	ALBERO MOTORE	1

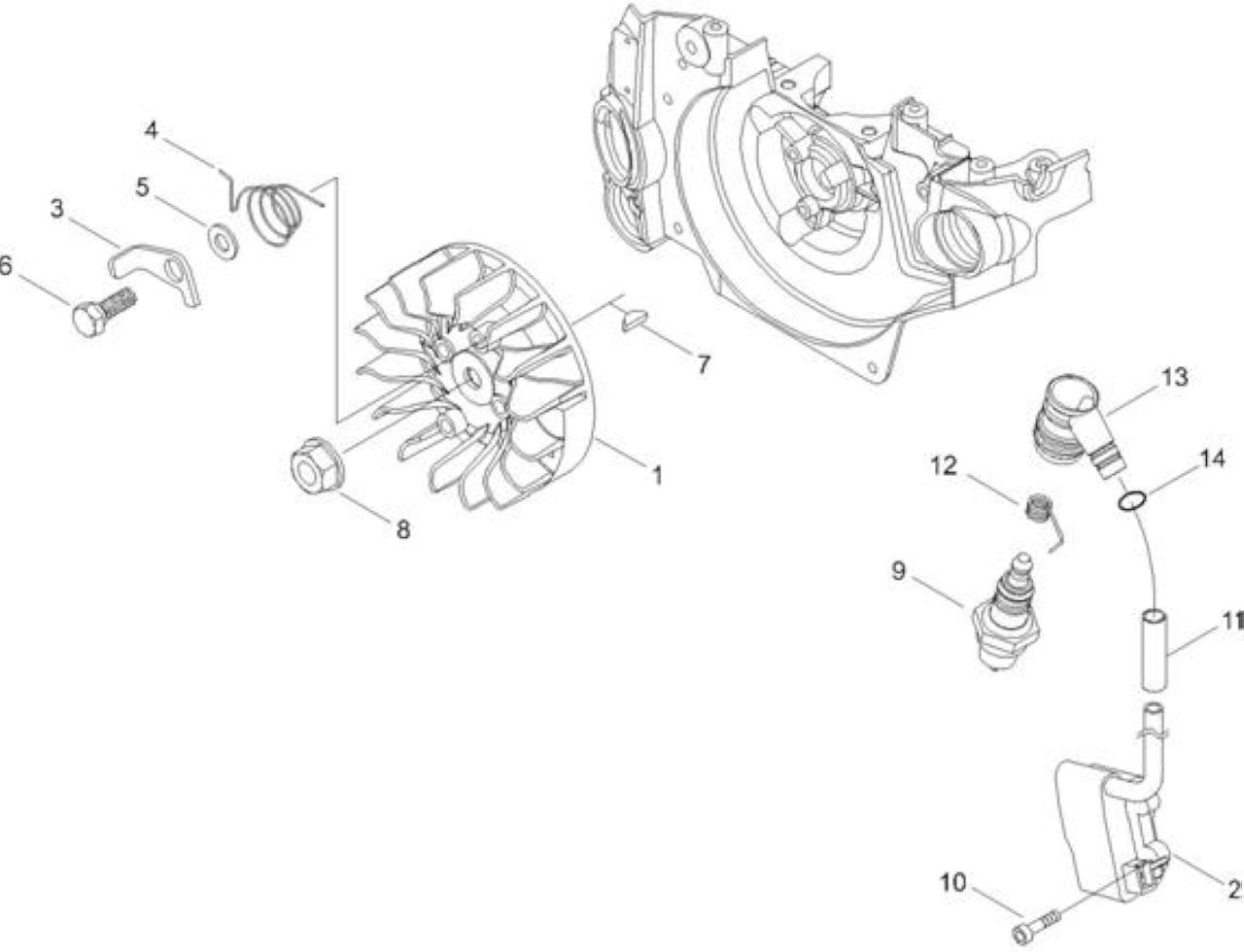

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409001151	VOLANO	1
2	ECRP021037431	MODULO ACCENSIONE	1
3	ECRA514000220		2
4	ECRV452000870		2
5	ECRV304000270	RONDELLA 6	2
6	ECRV204000620	BULLONE	2
7	ECR9311503010	CHIAVELLA	1	3*10
8	ECRV265000220	DADO	1
10	ECRV202000540		2
11	ECRV475005180	TUBETTO	1
12	ECRA426000040	MOLLA	1
13	ECRA427000160	CAPPUCCIO CANDELA	1
14	ECR90072020007	O-RING 7	1	P7
