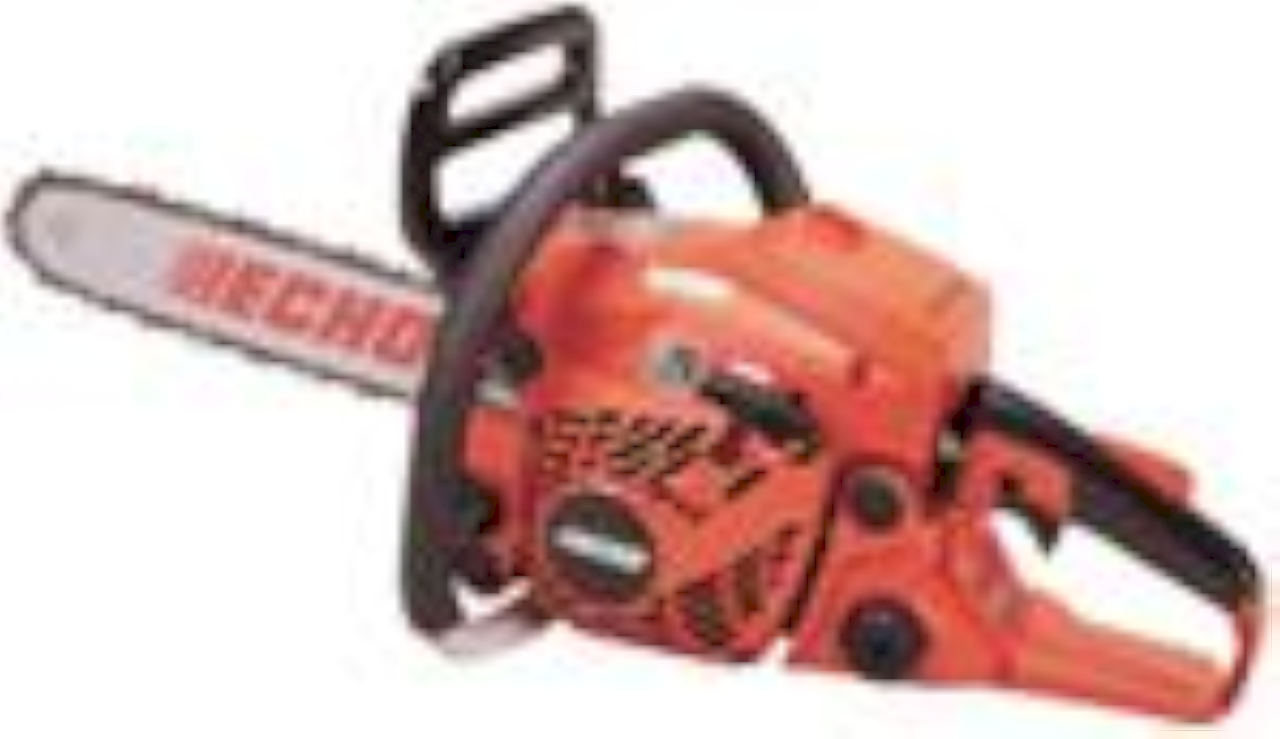

Informazioni tecniche

CILINDRATA 36,3

LUNGHEZZA BARRA 38 (15)

POTENZA 1,4 (1,9)

SERBATOIO MIX 410

SERBATOIO OLIO 280

PESO 4,6

PASSO CATENA 0.325

CANALE 1,5

Avviamento, Volano Carburatore

Filtro aria, Carburatore, Marmitta Frizione, Campana frizione Impugnatura

Motore Pompa olio

ECRA427000013

ECRA172000572

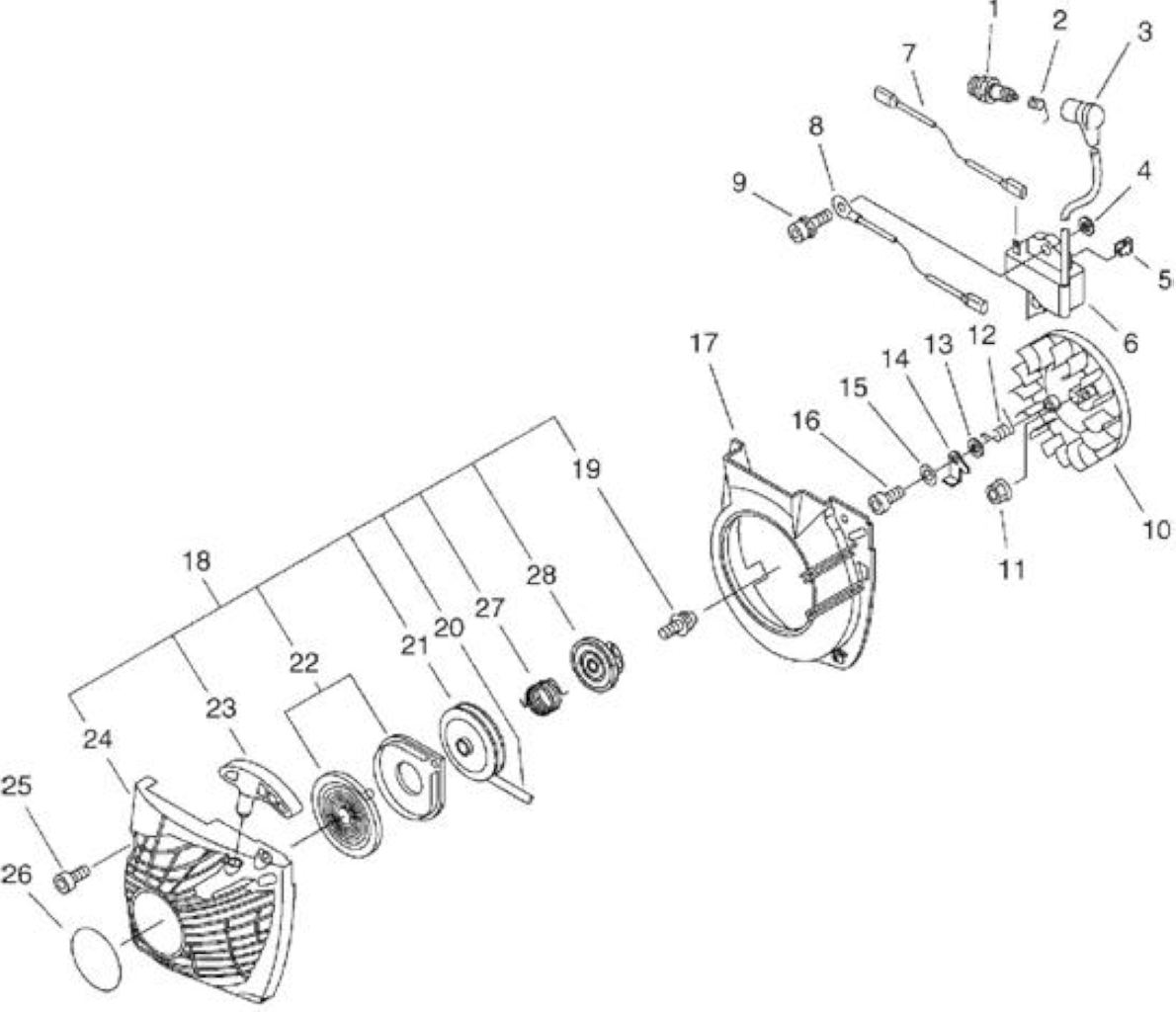

Rif.	Articolo	Descrizione	Q.tà	Nota
2	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
3	ECRA427000012	*VEDI ECRA427000013 *	1	SOSTITUITO DA
4	ECR15011716430	SPESSORE	2
5	ECRV490000310	CLIP	1
6	ECRA411000263	*VEDI ECRA411000264 *	1	SOSTITUITO DA
6	ECRA411000264	MODULO ACCENSIONE	1	ECRA411000264
7	ECRV485000680	LEAD	1
8	ECRV485000620	CAVO MASSA	1
9	ECR90016205020	BULLONE BRUGOLA 5X20	2
10	ECRA409000272	VOLANO	1
11	ECR90051500008	DADO N8	1
12	ECR17723435430	MOLLA DI RITORNO	2
13	ECR17724704630	SPESSORE	2
14	ECRA514000050	GANCIO AVVIAMENTO	2
15	ECR90060300005	RONDELLA PIANA M5	2
16	ECRV203000090	BOLT,5	2
17	ECRA172000570	CARTER VENTOLA	1	SOSTITUITO DA
17	ECRA172000571	*VEDI ECRA172000572 *	1	ECRA172000571 SOSTITUITO DA
18	ECRA051000980	*VEDI ECRA051000982 *	1	SOSTITUITO DA
19	ECR17723661830	*VEDI ECRV253000310 *	1	ECRA051000981
20	ECRP022008440	ROPE, STARTER	1
21	ECRA506000030	*VEDI ECRA506000080 *	1
22	ECRP022010440	KIT MOLLA AVVIAMENTO	1
23	ECRP022005890	*VEDI ECRP022005891 *	1
24	ECRA500000420	*VEDI ECRA500000421 *	1	SOSTITUITO DA
27	ECRV452000220	MOLLA DI RITORNO *T.I.11-481	1 ECRA500000421
28	ECRA507000021	*VEDI ECRP022022000 *	1
25	ECR9114505020	BULLONE	4
26	ECRX502000410	ETICHETTA	1

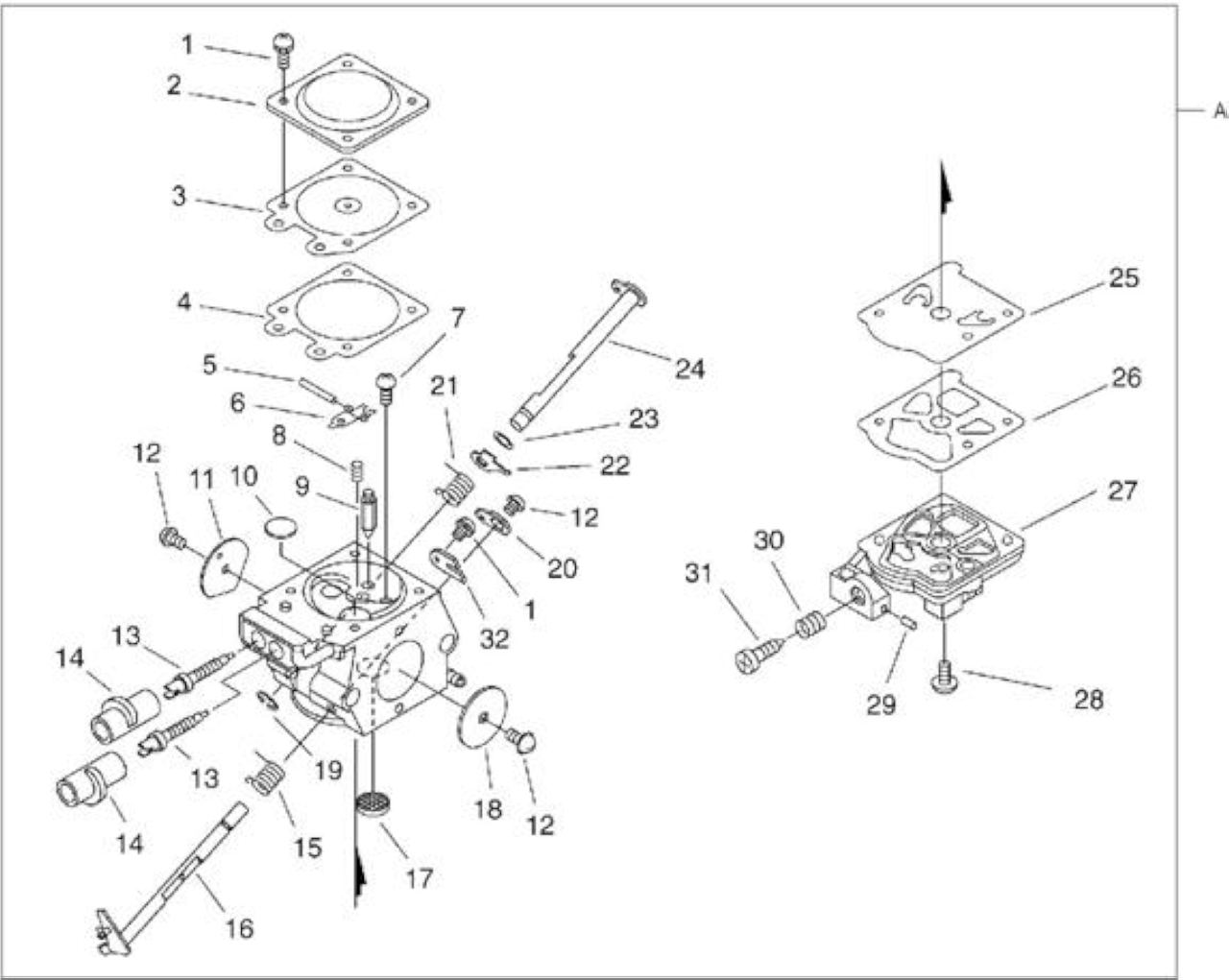

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001310	*VEDI ECRA021001311 *	1
1	ECR12313002960	VITE COPERCHIO MEMBRANA	5
2	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
3	ECR12314103930	MEMBRANA CON DISCO	1
4	ECR12314003930	GUARNIZIONE MEMBRANA	1
5	ECR12313803930	SPINOTTO	1
6	ECR12312303930	BILANCIERE	1
7	ECR12313903930	VITE BILANCIERE	1
8	ECR12312239330	MOLLA BILANCERE	1
9	ECR12313719830	SPILLO CARBURATORE	1
10	ECR12314610631	PASTIGLIA CARBURATORE	1
11	ECRP003001790	VALVOLA ARIA	1
12	ECR12311438830	VITE	3
13	ECR12312003661	VITE REGOLAZIONE MASSIMO	2
14	ECRP003000010	TAPPO LIMITATORE *T.I.04-203	2
15	ECR12311337530	MOLLA DI RITORNO	1
16	ECRP003001810	ALBERINO ACCELERATORE	1
17	ECR12312610631	FILTRO CARBURATORE	1
18	ECR12311610530	FARFALLA ACCELERATORE	1
19	ECR12312715030	FERMO ALBERINO	1
20	ECRP003001780	LEVER, THROTTLE	1
21	ECRP003000140	MOLLA	1
22	ECRP003001510	LEVA	1
23	ECR12314926030	RONDELLA	1
24	ECRP003000150	ALBERINO ARIA	1
25	ECR12311215030	MEMBRANA POMPANTE	1
26	ECR12312515030	GUARNIZIONE MEMBRANA	1
27	ECR12312438330	COPERCHIO MEMBRANA POMPANTE	1
28	ECR12311003930	VITI COPRI POMPANTE	1
29	ECR12317815030	TAPPO	1
30	ECR12313304260	MOLLA REGISTRO MINIMO	1
31	ECR12313404260	VITE REGISTRO MINIMO	1
32	ECR12312703930	FERMO	1

ECR13000739932

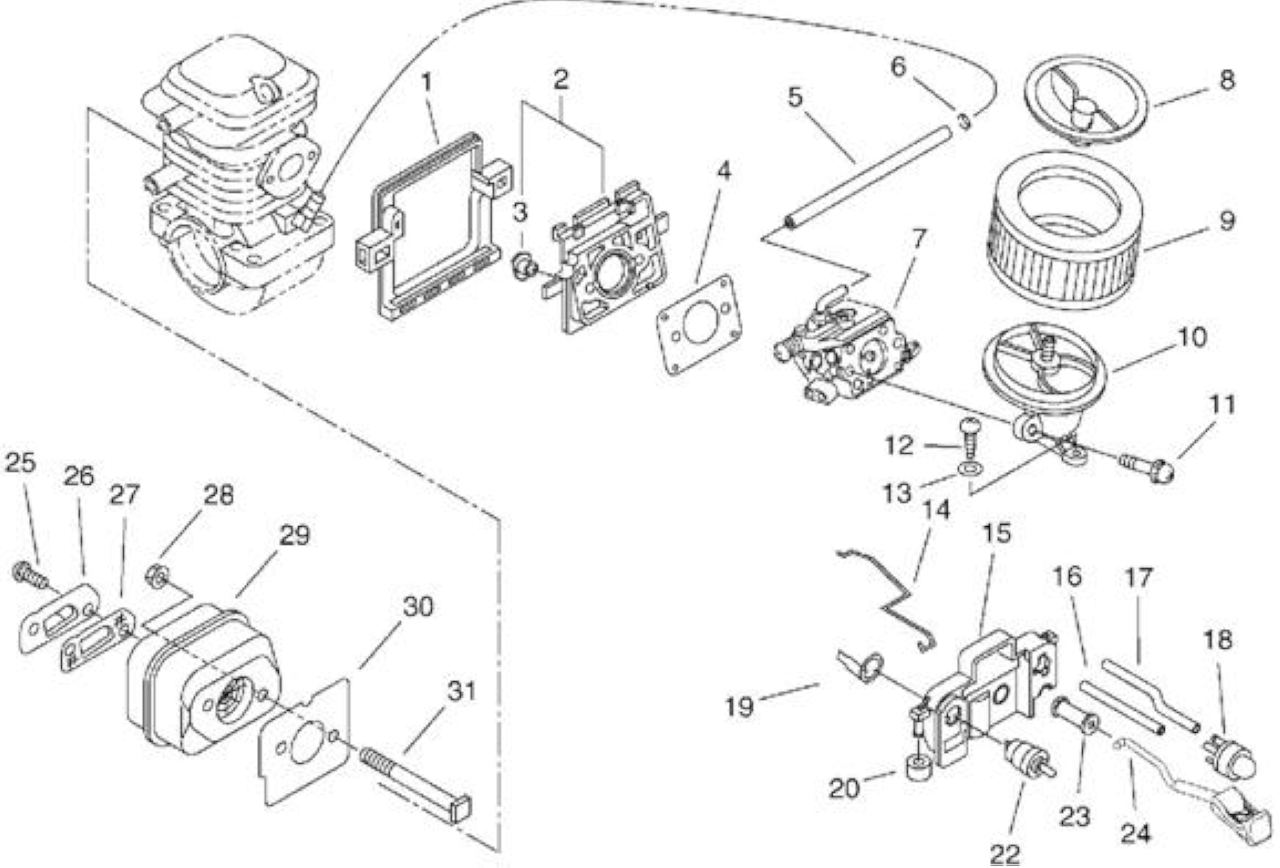

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECRV420001420	AMMORTIZZATORE 1
2	ECR13000739931	*VEDI ECR13000739932 * 1	SOSTITUITO DA
2	ECR13000739932	ISOLATORE 1
3	ECR13002033330	DADO 2
4	ECRV103000280	GUARNIZIONE ISOLATORE 1
5	ECRV471001600	*VEDI ECRV471001601 * 1
6	ECR13201309820	*VEDI ECRV490001240 * 1
7	ECRA021001310	*VEDI ECRA021001311 * 1
8	ECR13040538332	SUPPORTO FILTRO ARIA 1
9	ECR13030039730	FILTRO ARIA 1
10	ECR13030139935	ALLOGGIO FILTRO ARIA 1
11	ECR90023805050	VITE SR 5X50 2
12	ECR90025305020	VITE SR 5X20 1
13	ECR90060000005	RONDELLA PIANA M5 1
14	ECRC454000100	ASTINA ACCELERATORE 1
15	ECRA439000145	SUPPORTO INTERRUTTORE 1
16	ECRV471001280	*VEDI ECRV471001281 * 1
17	ECRV471001470	TUBETTO 1
18	ECR12318139130	PRIMER - ARANCIONE 1 -
19	ECRV486000021	LED TERMINALE 1
20	ECR35113439930	AMMORTIZZATORE 2
22	ECR16340038330	INTERRUTTORE COMPLETO 1
23	ECR17881014534	*VEDI ECR17881014535 * 1
24	ECRA241000140	LEVA ARIA 1
25	ECR90022004008	VITE SR 4X08 2
26	ECRA313000760	*VEDI ECRA313001110 * 1
27	ECRA310000060	SCHERMO MARMITTA 1
28	ECR90051600005	DADO FLANGIATO M5 2
29	ECRA300000620	MARMITTA 1
30	ECRV104000731	*VEDI ECRV104000732 * 1
31	ECRV203000120	PRIGIONIERO MARMITTA 2

ECRC320000112

ECRA552000070

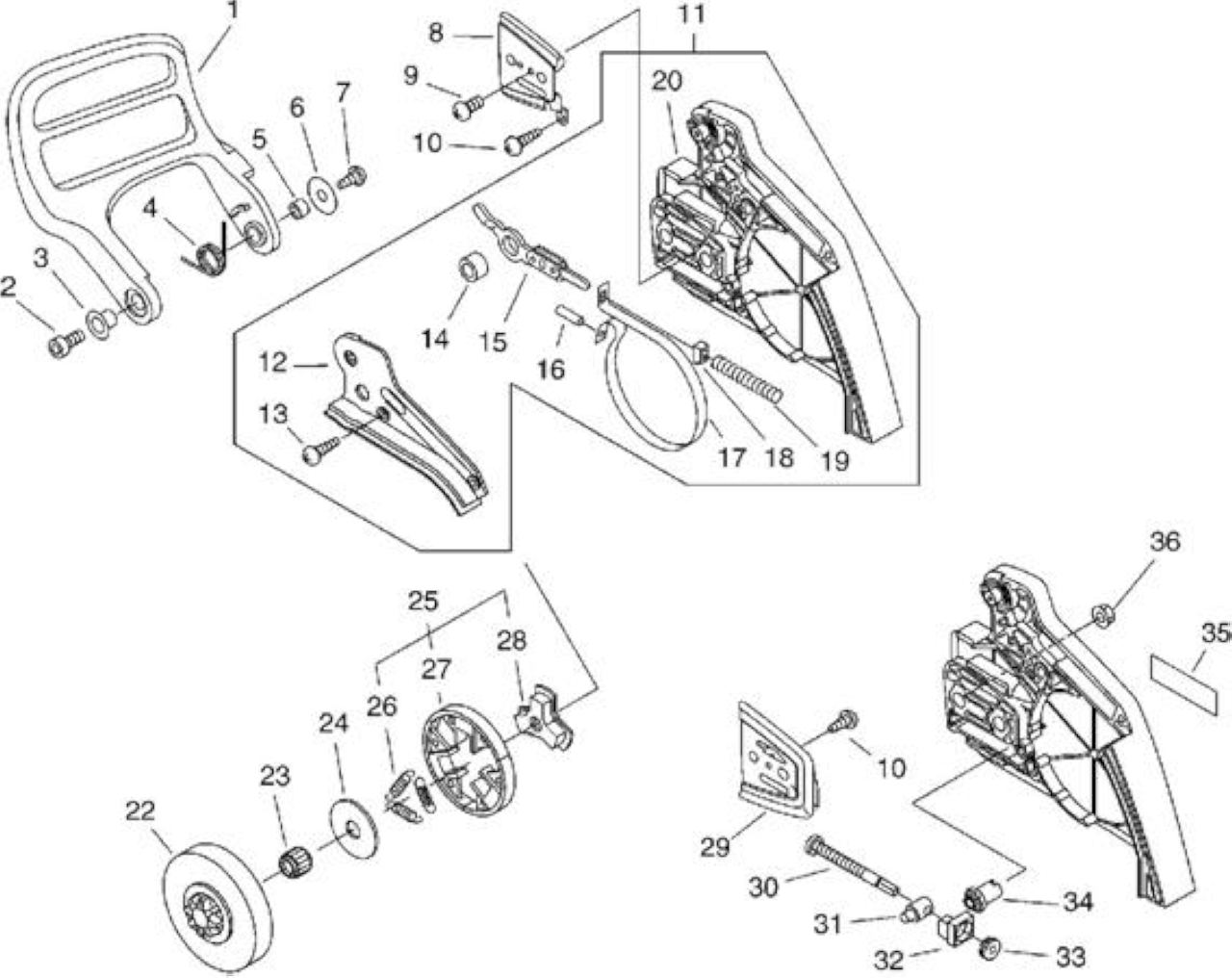

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC320000110	*VEDI ECRC320000113 *	1	SOSTITUITO DA
1	ECRC320000111	*VEDI ECRC320000112 *	1	ECRC320000111 SOSTITUITO DA
2	ECR9114505016	BULLONE	1
3	ECRV356000300	COLLARINO 10	1
4	ECRV452000250	MOLLA DI RITORNO	1
5	ECR43311635430	SPESSORE 8MM	1
6	ECR17721403930	RONDELLA	1
7	ECRV202000070	BOLT,4	1
8	ECRC305000011	*VEDI ECRC305000012 *	1
9	ECR90022003006	VITE SR 3X06	1
10	ECRV202000060	BOLT,4	2
11	ECRC032000282	*VEDI ECRP021017220 *	1
12	ECRC345000211	CARTERINO FRENO CATENA	1
13	ECRV202000060	BOLT,4	3
14	ECR43311635430	SPESSORE 8MM	1
15	ECRC334000090	LEVERAGGIO FRENO	1
16	ECR9305030098	RULLINO	1
17	ECRC328000080	NASTRO FRENO CATENA	1
18	ECRV376000450	SPESSORE -3MM-	1
19	ECRV450000070	MOLLA	1
20	ECRC300000312	*VEDI ECRP021017220 *	1
22	ECRA556000480	* VEDI ECRA556000481 *	1
23	ECR17501200831	CUSCINETTO A RULLI	1
24	ECR17501939430	RONDELLA FRIZIONE	1
25	ECRA056000120	*VEDI ECRP021007060 *	1	SOSTITUITO DA
26	ECRV451000500	MOLLA FRIZIONE	3	ECRA056000180
27	ECRP021007050	*VEDI ECRP021007051 *	1
28	ECRA552000060	CENTRO FRIZIONE	1	SOSTITUITO DA
29	ECR43301239930	LAMELLA SALVACATENA	1
30	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
31	ECRC309000030	NOTTOLINO TENDICATENA	1
32	ECRV355000270	* VEDI ECRV355000800 *	1
33	ECRV651000011	INGRANAGGIO TENDICATENA	1
34	ECRV651000001	INGRANAGGIO TENDICATENA	1
35	ECRX502000340	ETICHETTA	1
36	ECR43301912330	*VEDI SKRV265000200 *	2

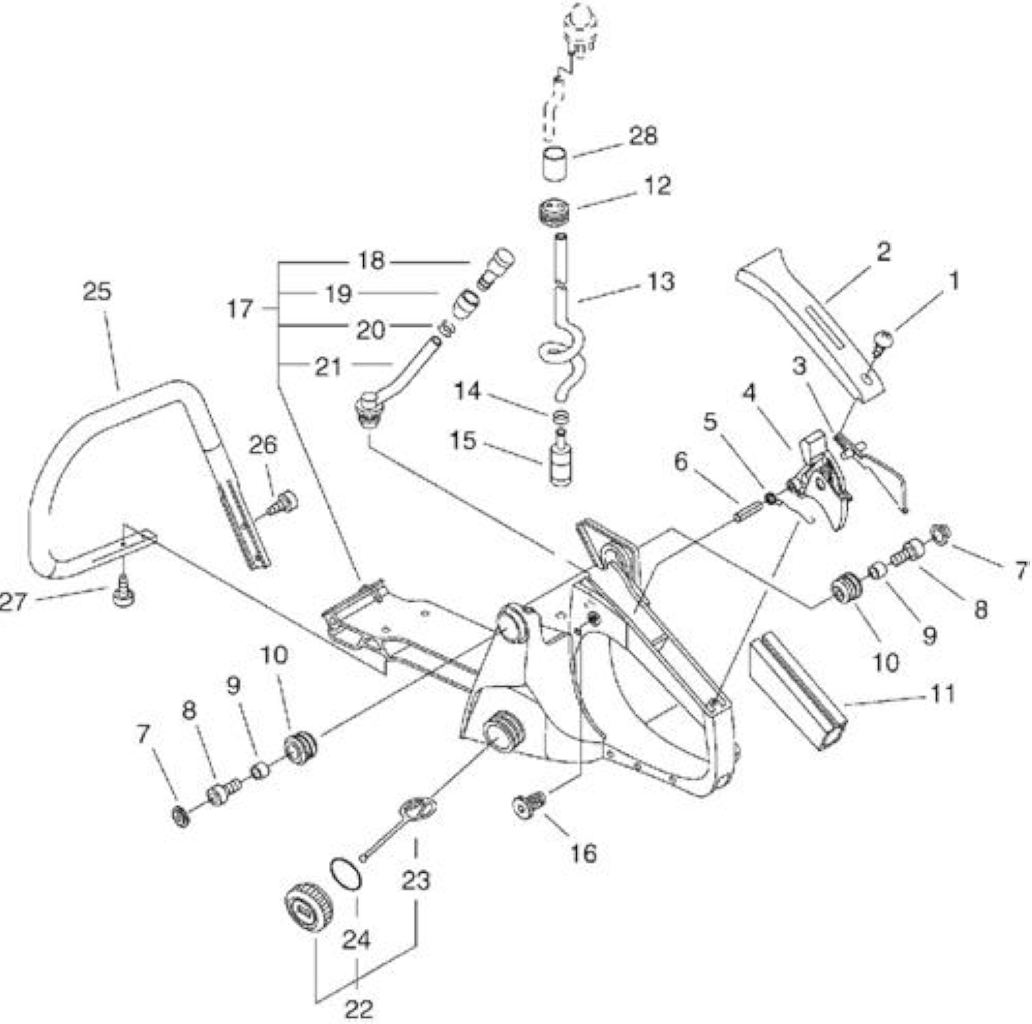

Rif. Articolo Descrizione Q.tà Nota

2 ECR35115535430 *VEDI ECR35115535431 * 1

5 ECRV452000260 MOLLA LEVA ACC. 1

3 ECRC460000072 LEVA FERMO ACC. 1

4 ECRC450000212 *VEDI ECRC450000213 * 1

7 ECR10091815130 TAPPO AMMORTIZZATORE 2

6 ECR90034540030 SPINA ELASTICA 4X30 SUS 1

9 ECRV352000070 COLLARINO 4 2

8 ECR9110004022 BULLONE 2

ECRV400000051

11 ECR35111119830 GOMMA IMPUGNATURA 1

10 ECRV400000050 *VEDI ECRV400000051 * 2 SOSTITUITO DA

13 ECR13201000760 *VEDI ECR13200700760 * 1

12 ECR13211544330 *VEDI ECR13211544331 * 1

15 ECR13120519830 *VEDI ECR13120519831 * 1 SOSTITUITO DA

14 ECR13201309820 *VEDI ECRV490001240 * 1

17 ECRP021010591 *VEDI ECRP021010592 * 1 SOSTITUITO DA

16 ECRV162000040 BLOCCA ACC.

1 ECR13120519831

19 ECR13132840630 VALVOLA ASPIRAZIONE 1

18 ECR13130056430 *VEDI ECR13130056431 *

1 ECRP021010592

21 ECR13201239930 *VEDI ECR13201239931 * 1 SOSTITUITO DA

20 ECR13201326630 *VEDI ECRV490001230 * 1

22 ECR13100435931 * VEDI ECR13100435932 * 1

21 ECR13201239931 *VEDI ECR13201239932 *

1 ECR13201239931

24 ECR90072000022 ANELLO GOMMA P-22 1

23 ECRA365000050 MISCELATORE 1

26 ECR9114505020 BULLONE 2

25 ECRC400000430 *VEDI ECRC400000431 * 1

27 ECR9114505016 BULLONE 2

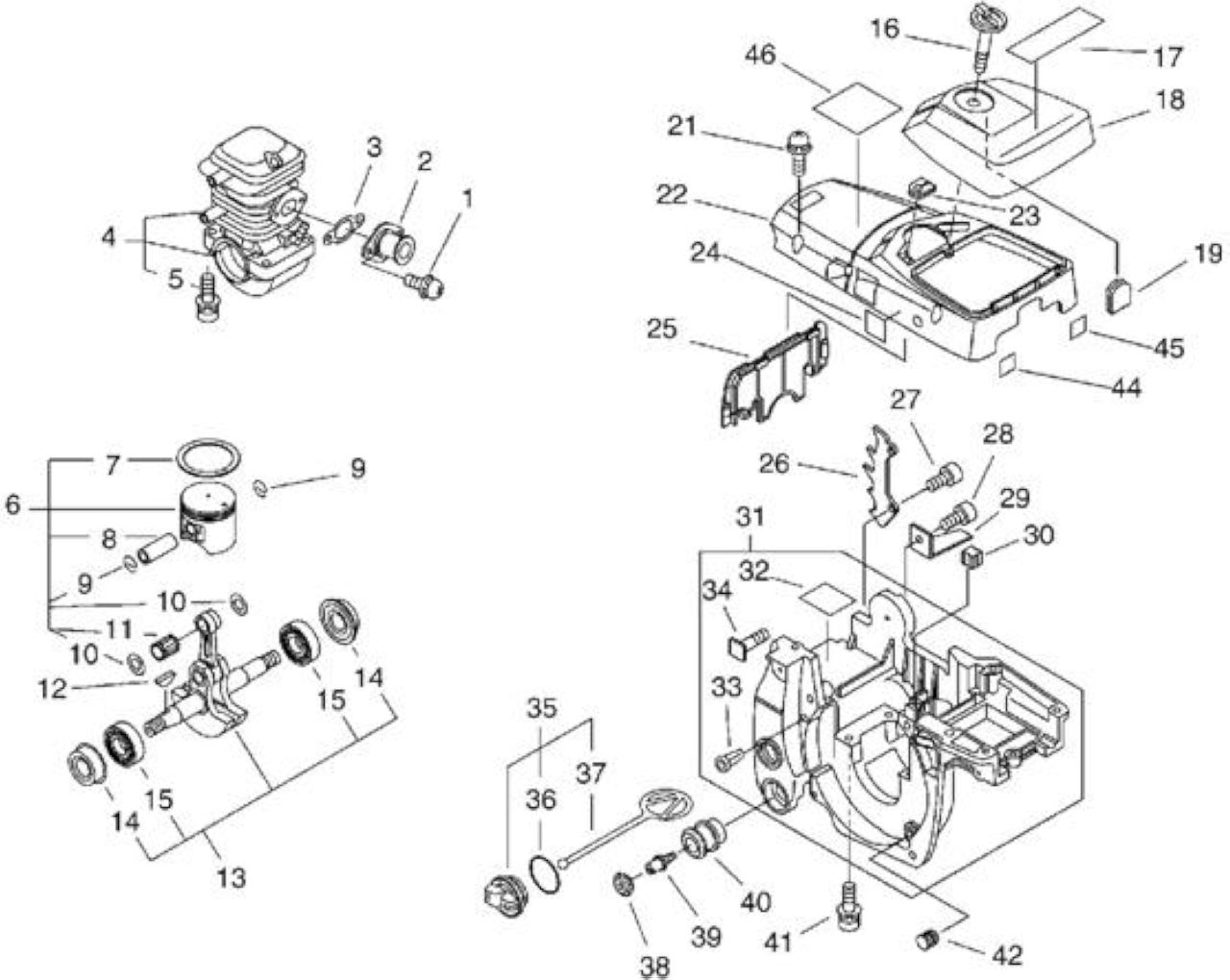

Rif. Articolo Descrizione Q.tà Nota

2 ECRA202000060 COLLETTORE ASPIRAZIONE 1

4 ECRP021009823 CILINDRO C/CARTER X CS370ES 1

5 ECR90016205022 BULLONE BRUGOLA 5X22 4

*T.I.10-444

7 ECRA101000110 FASCIA ELASTICA 1

6 ECRP021009830 KIT PISTONE X CS370ES 1

9 ECR10001503931 FERMO SPINOTTO 2

8 ECR10001327430 SPINOTTO PISTONE 1

11 ECR10001216131 CUSCINETTO DI BIELLA 1

10 ECR10001453630 DISTANZIALE SPINOTTO 2

13 ECRP021012140 ALBERO MOTORE COMPLETO 1

12 ECR10014212330 CHIAVELLA ALBERO MOTORE 1

15 ECR9403536201 CUSCINETTO BB6201/C3 2

14 ECRV505000010 *VEDI ECRV505000011 * 2

17 ECRX503008050 LABEL,MODEL 1

16 ECRA235000020 POMELLO COPERCHIO F.A. 1

ECRA232000023

18 ECRA232000023 *VEDI ECRA232000024 * 1

18 ECRA232000022 *VEDI ECRA232000023 * 1 SOSTITUITO DA

21 ECR90023805020 VITE SR 5X20 3

19 ECR13033832430 TAPPO 1

ECRA160000763

22 ECRA160000763 *VEDI ECRA160000764 * 1 SOSTITUITO DA

22 ECRA160000762 *VEDI ECRA160000764 * 1 SOSTITUITO DA

23 ECRV135000010 GOMMINO 1

22 ECRA160000764 CARTER CILINDRO

1 ECRA160000764

25 ECRA209000000 PIASTRA ISOLATORE 1

24 ECR89063138130 LABEL, CAUTION 1

27 ECR9114505020 BULLONE 2

26 ECRC304000010 RAMPONE 1

29 ECRC310000000 FERMO CATENA 1

28 ECR9114505016 BULLONE 1

31 ECRP021009855 *VEDI ECRP021009856 * 1 SOSTITUITO DA

30 ECR15011404920 GUIDA IN GOMMA 1

33 ECR43611413930 VALVOLA DI CONTROLLO 1

32 ECRV341000050 SPESSORE

1 ECRP021009856

35 ECRP021007630 TAPPO SERBATOIO 1

34 ECR43301119830 *VEDI ECR43301119831 * 2

37 ECRA365000050 MISCELATORE 1

36 ECR90072100025 O-RING 25 1

39 ECR10091533930 VITE AMMORTIZZATORE 2

38 ECR10091815130 TAPPO AMMORTIZZATORE 2

41 ECR90016205030 BULLONE BRUGOLA 5X30 4

40 ECR10091060030 AMMORTIZZATORE 2

42 ECRV420001250 AMMORTIZZATORE 2

Rif. Articolo Descrizione Q.tà Nota

45 ECRX524001900 LABEL 1

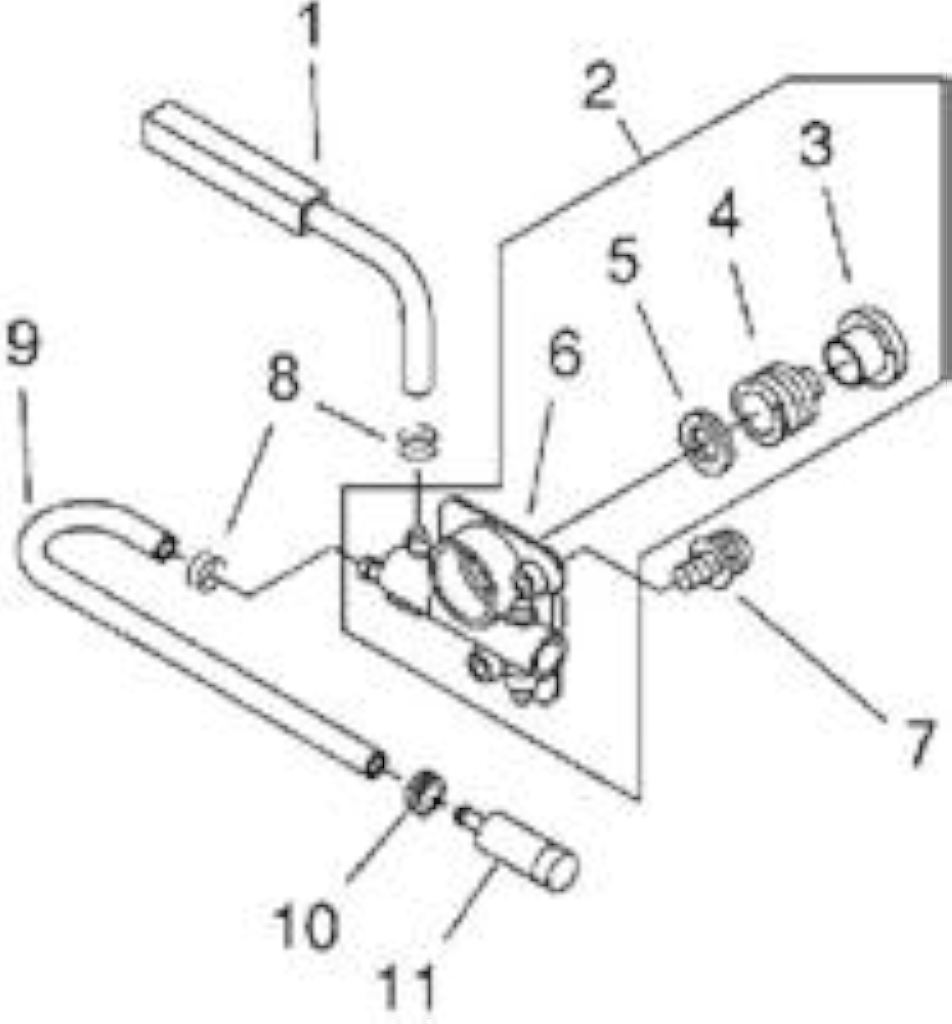

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECR43721039931	*VEDI ECR43721039932 *	1
2	ECRP021012150	POMPA OLIO AUTOMATICA	1
3	ECRV356000390	COLLARINO 10	1
4	ECRV652000030	VITE S/FINE - METALLO -	1
5	ECRV308000030	RONDELLA VITE S/FINE *T.I.06-328	1
6	ECRC022000020	POMPA OLIO AUTOMATICA -(OP-7) *T.I.06-339/15-583	1
7	ECR90023804012	VITE SR 4X12	2
8	ECR13201326630	*VEDI ECRV490001230 *	2
9	ECR43721035430	*VEDI ECR43721035431 *	1
10	ECR13211512330	GUIDA IN GOMMA	1
11	ECR43620514730	FILTRO OLIO *T.I.14-549	1
