Avviamento Bobina, Volano Carburatore Carter motore

Filtro aria, Carburatore Freno catena Impugnatura


Marmitta

Motore, Pompa olio Pompa olio

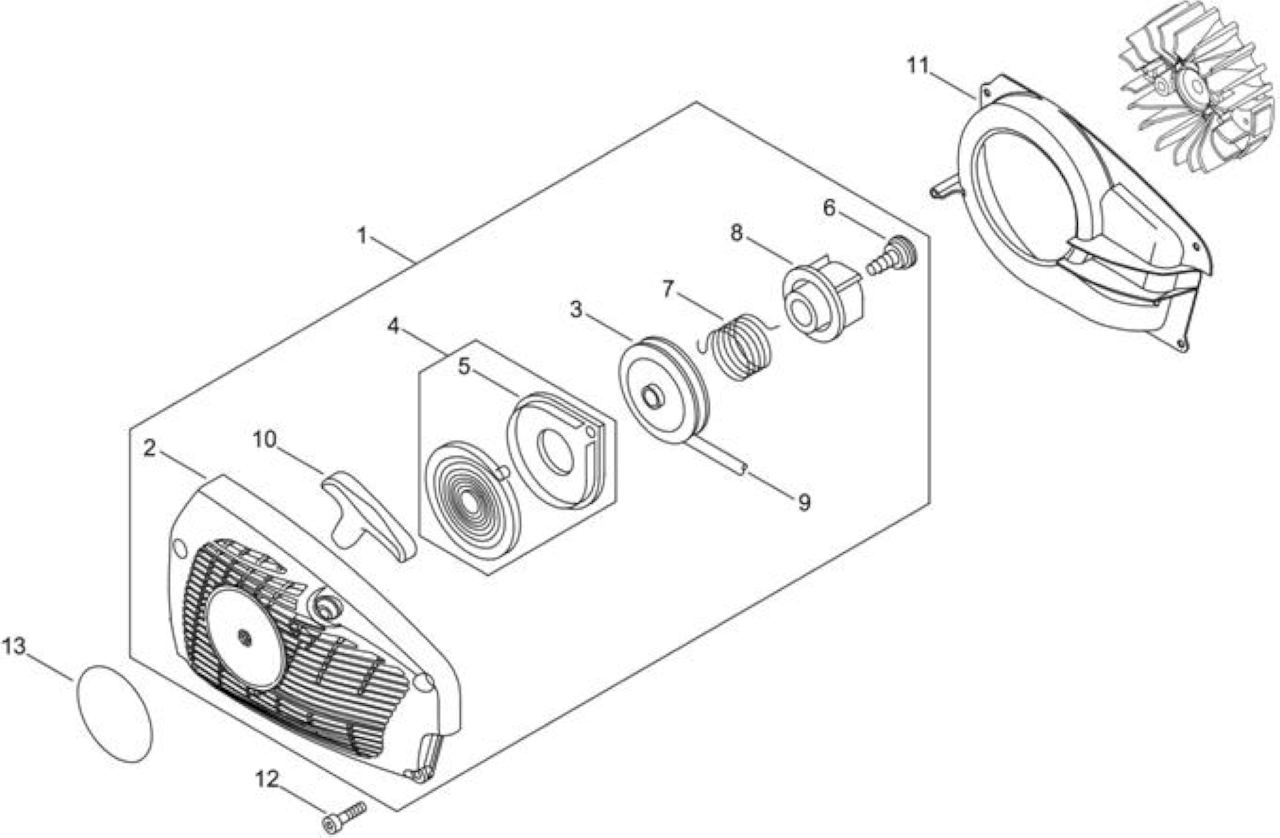

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA051002511



1

2

ECRP022042410

CARTER AVVIAMENTO X CS360TS

1

3

ECRP022036660

PULEGGIA AVVIAMENTO

1

4

ECRP022001330

MOLLA AVVIAMENTO

1

5

ECRP022033280

PIASTRA MOLLA AVVIAMENTO

1

6

ECR17723661830

*VEDI ECRV253000310 *

1

7

ECRP022036670

MOLLA DI RITORNO

1

8

ECRP022036680

INNESTO AVVIAMENTO

1

10

ECRP022005891

IMPUGNATURA AVVIAMENTO

1

11

ECRA172002091



1

12

ECRV804000060

BULLONE, TORX 4

4

13

ECRX502000780

ETICHETTA

1

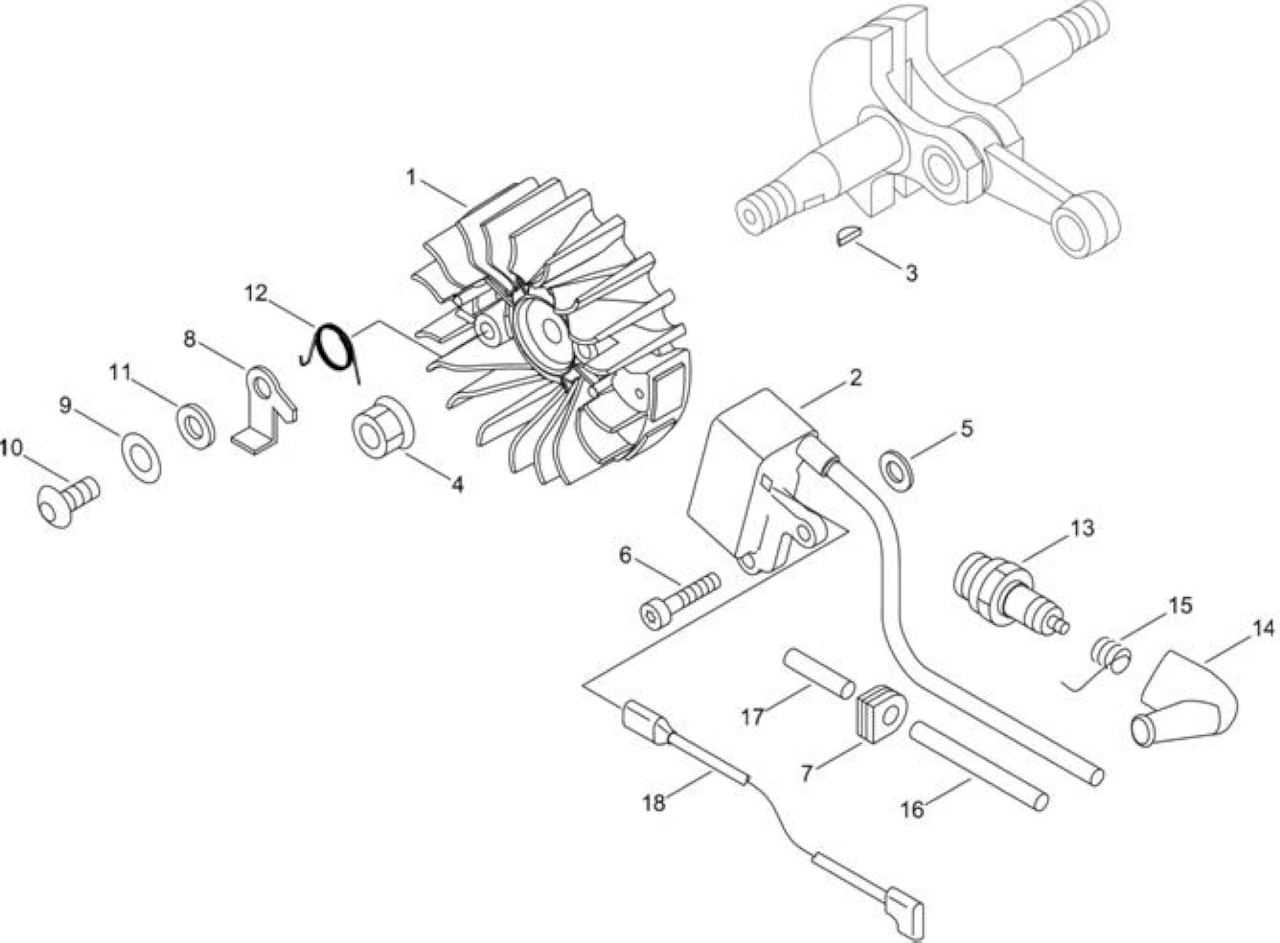

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA409001240

VOLANO

1

2

ECRA411001501

MODULO ACCENSIONE

1

3

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

4

ECR90051500008

DADO N8

1

5

ECR15011716430

SPESSORE

2

6

ECRV805000210

BULLONE TORX 5X20

2

7

ECR15611004920

GUIDA IN GOMMA

1

8

ECRA514000270

GANCIO AVVIAMENTO

2

9

ECR90060300005

RONDELLA PIANA M5

2

10

ECRV203000080

BULLONE 5

2

11

ECR17724704630

SPESSORE

2

12

ECR17723435430

MOLLA DI RITORNO

2

14

ECRA427000013

CAPPUCCIO CANDELA

1

15

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1

16

ECRV475002390

TUBETTO

1

17

ECRV475001900

TUBETTO

1

18

ECRV485002430



1

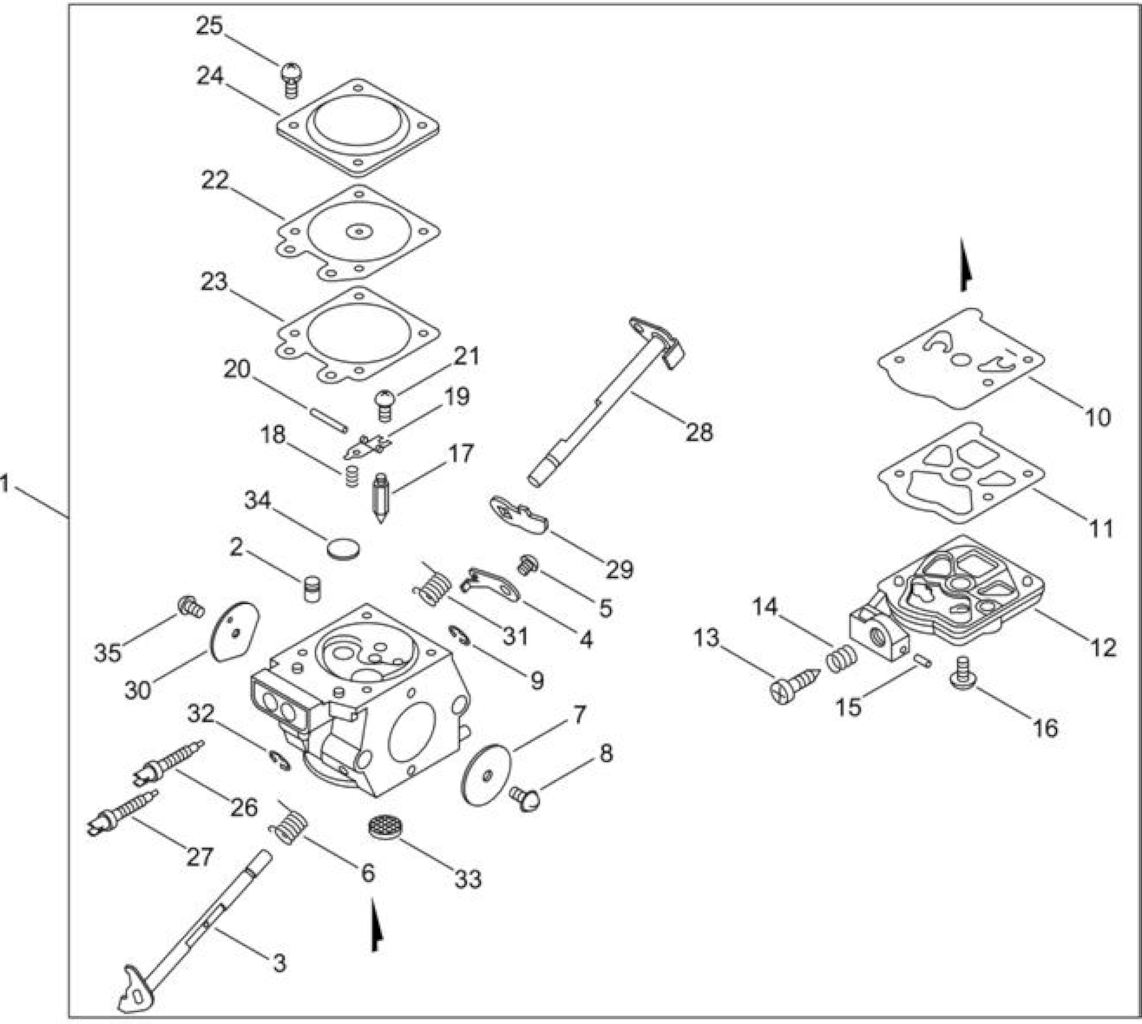

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA021004210

CARBURATORE X CS360TS/362TES

1



2

ECRP005003130



1



3

ECRP005003140



1



4

ECRP005003150



1



5

ECR12534813930

VITE

1



6

ECRP005000790

MOLLA DI RITORNO

1



7

ECRP005003160



1



8

ECRP005003170

VITE

1



9

ECR12532713930

FERMO

1



10

ECRP005001110

MEMBRANA POMPANTE

1



11

ECR12532508360

GUARNIZIONE MEMBRANA

1



12

ECRP005003180

COPERCHIO MEMBRANA POMPANTE

1



13

ECR12534408560

VITE CARBURATORE

1



14

ECR12533333330

VITE REGOLAZIONE MINIMO

1



15

ECR12537813930

TAPPO DI FERMO

1



16

ECR12531013930

VITE COPERCHIO CARBURATORE

1



17

ECR12533708260

SPILLO CARBURATORE

1

18

ECR12532213930

MOLLA BILANCIERE

1

19

ECR12532308260

BILANCIERE CARBURATORE

1

20

ECR12533813930

SPINOTTO BILANCIERE

1

21

ECR12533913930

VITE

1

22

ECRP005003190

MEMBRANA POMPANTE

1

23

ECRP005003200

GUARNIZIONE

1

24

ECRP005003210

COPERCHIO MEMBRANA POMPANTE

1

25

ECRP005003220



4

26

ECRP005002370

VITE REGOLAZIONE MASSIMO

1

27

ECRP005002380

VITE REGOLAZIONE MINIMO

1

28

ECRP005002390

ALBERINO ARIA

1

29

ECRP005003230



1

30

ECRP005003240



1

31

ECRP005000880

MOLLA DI RITORNO

1

32

ECR12532715130

FERMO

1

33

ECRP005000860

SCHERMO

1

34

ECRP005002400

PASTIGLIA CARBURATORE

1

35

ECR12531451230

VITE FARFALLA ACCELERATORE

1

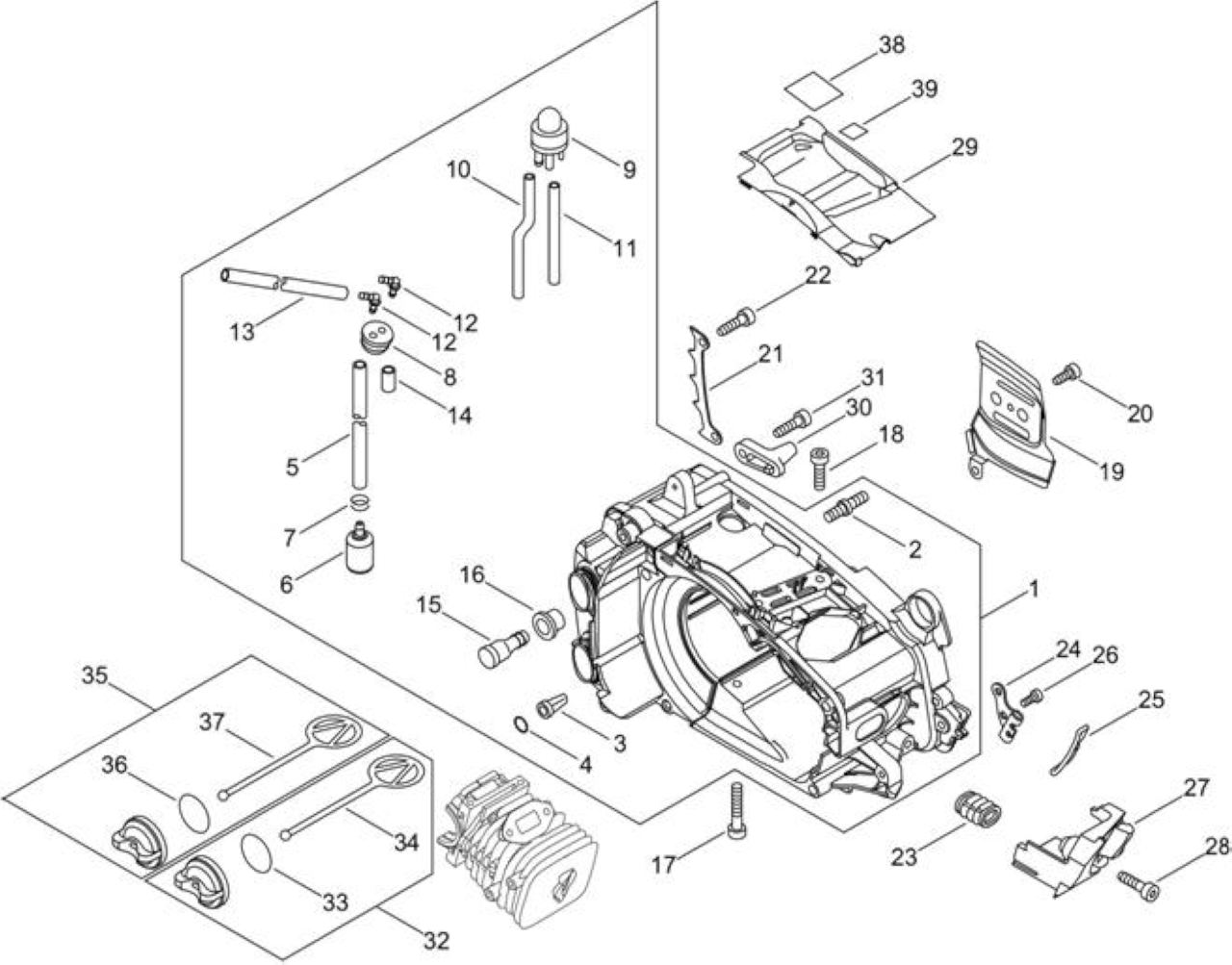

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100007020

*VEDI ECRP100007021 *

1



2

ECRV225000262

PRIGIONIERO LAMA GUIDA

*V225000263

2



3

ECR43611413930

VALVOLA DI CONTROLLO

1



4

ECR90072400004

ANELLO DI TENUTA S-4

1



5

ECRV471002291

TUBETTO

1



6

ECRA369000420

FILTRO MISCELA

1



7

ECRV490001240

CLIP

1



8

ECR13211544331

GOMMINO

1



9

ECR12318139130

PRIMER                 - ARANCIONE

-

1



10

ECRV471003401

TUBETTO

1



11

ECRV471003381

TUBETTO

1



12

ECRV186000530

RACCORDO

2



13

ECRV471003411

TUBETTO

1



14

ECRV471003391



1



15

ECR13130056431

VALVOLA SFIATO

1



16

ECRV137000001

GOMMINO

1



17

ECRV805000180

BULLONE, TORX 5

2



18

ECRV805000210

BULLONE TORX 5X20

2



19

ECRC305000430

LAMELLA SALVACATENA

1



20

ECRV804000000

BULLONE TORX 4

1



21

ECRC304000000

RAMPONE

1



22

ECRV805000010

BULLONE TORX 5

1



23

ECRA239000000

RACCORDO

1



24

ECRC626000070



1



25

ECRC646000100



1



26

ECRV805000140

BULLONE TORX 5

1



27

ECRA429000160

COPERCHIO

1



28

ECRV805000010

BULLONE TORX 5

1



29

ECRA127000371



1



30

ECR43302635430

FERMO CATENA

1



31

ECRV805000010

BULLONE TORX 5

1



32

ECRP021005581

TAPPO OLIO COMPLETO -NERO-

1



33

ECR90072000018

ANELLO GOMMA P-18

1



34

ECRA365000050

MISCELATORE

1



35

ECRP021005591

TAPPO MIX COMPLETO

-ARANCIO-

1



36

ECR90072000018

ANELLO GOMMA P-18

1



37

ECRA365000050

MISCELATORE

1



38

ECRX505002441

ETICHETTA

1



39

ECRX505000181

ETICHETTA

1

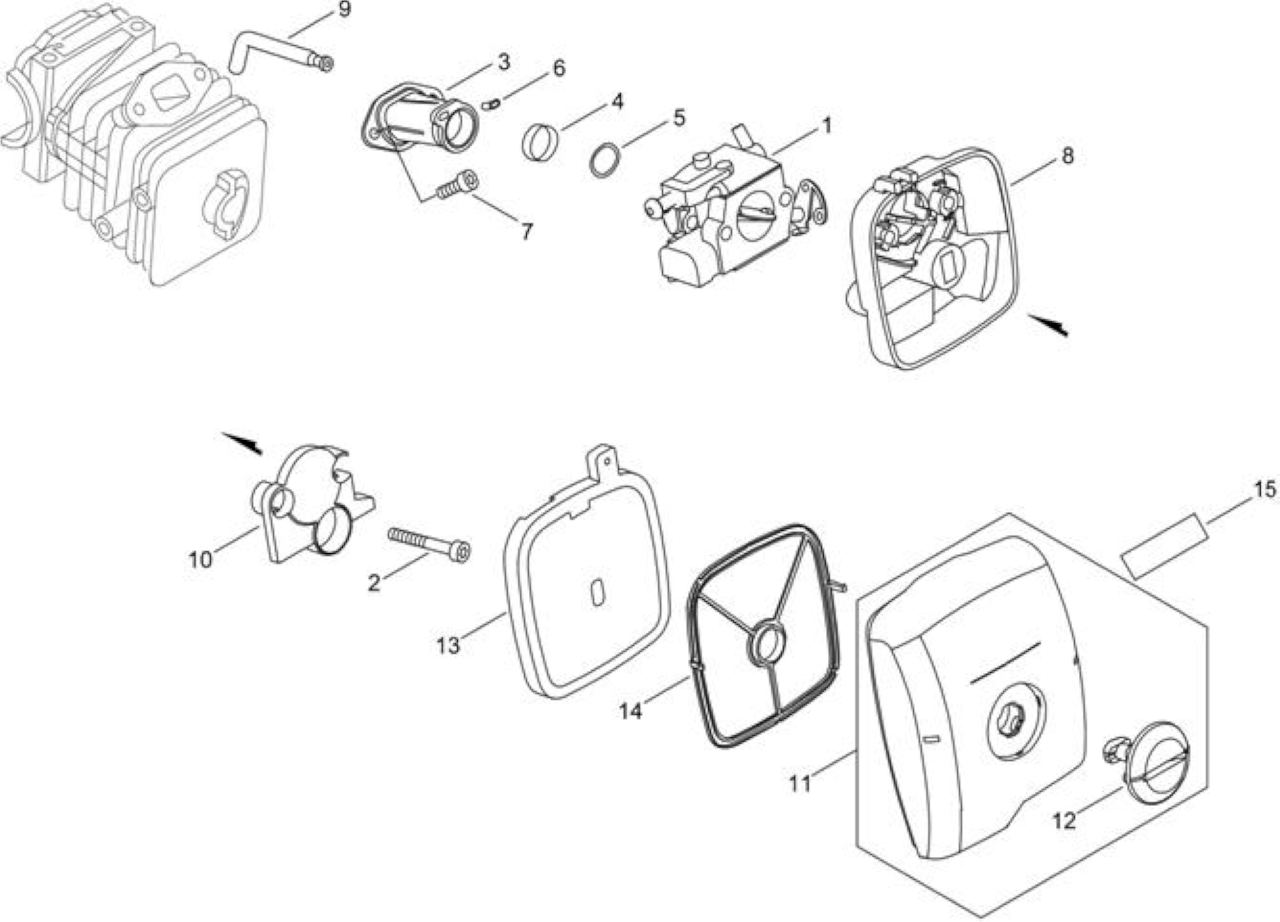

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRA021004210

CARBURATORE X CS360TS/362TES

1

2

ECRV805000080

BOLT, TORX 5

2

3

ECRA202000231

COLLETTORE ASPIRAZIONE

1

4

ECRV451001411

ANELLO COLLETTORE

1

5

ECRV311000170

RONDELLA CIRCOLARE

1

6

ECRV351000000

COLLARINO -6.5 MM-

1

7

ECRV805000140

BULLONE TORX 5

2

8

ECRA225000611

CORPO FILTRO ARIA

1

9

ECRV470001910

TUBETTO ASPIRAZIONE

1

10

ECRA244000280

PIASTRA

1

11

ECRP100002760

KIT COPERCHIO FILTRO ARIA

1

12

ECRA235000361

POMELLO

1

13

ECRA226001820

FILTRO ARIA

1

14

ECRA228000030

TENUTA FILTRO ARIA

1

15

ECRX503015190



1

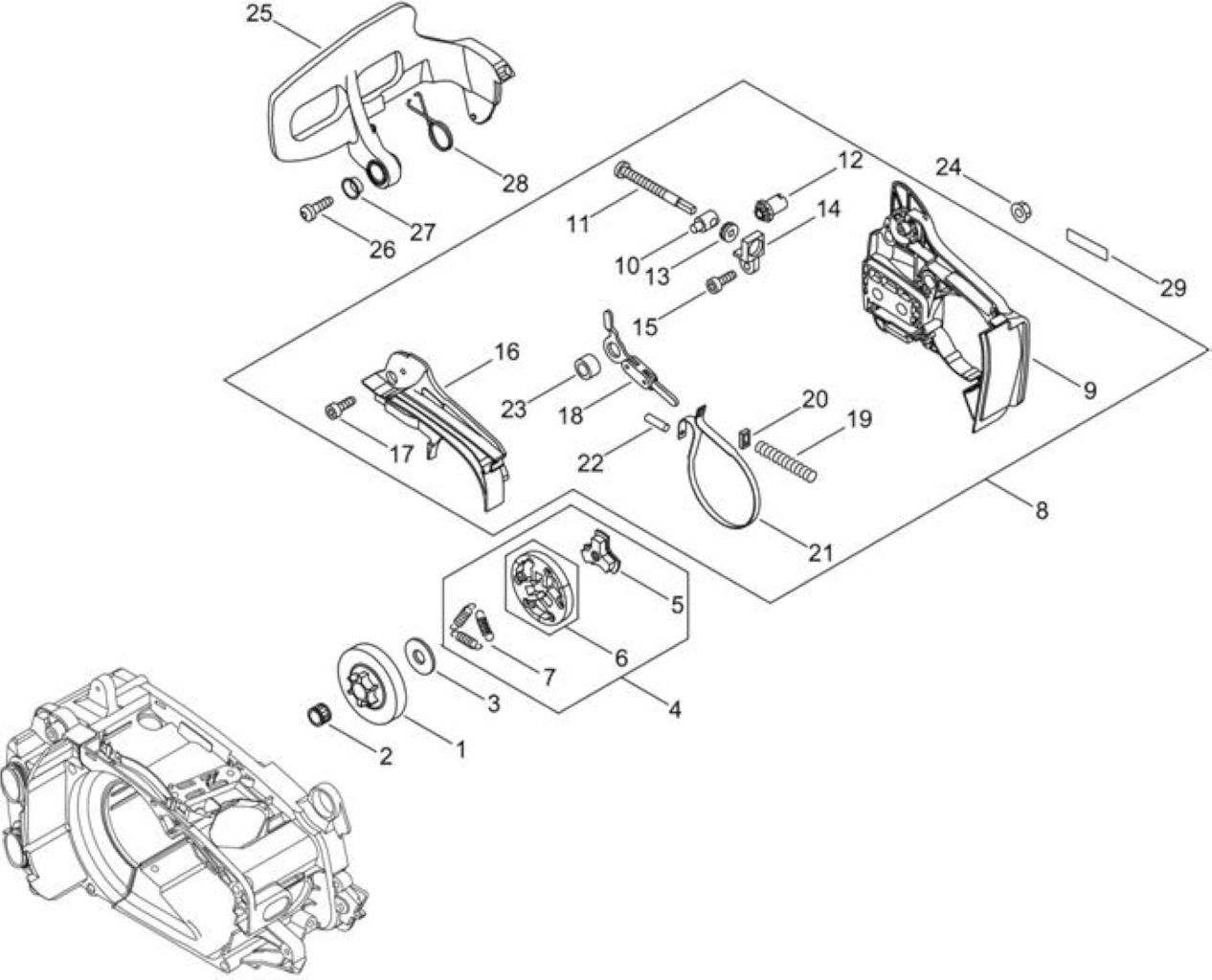

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR17500539133

CAMPANA FRIZIONE 91S

*17500539134

1



2

ECRV555000170

*VEDI ECRV555000150 *

1



3

ECRA551000010

RONDELLA FRIZIONE

1



4

ECRA056000071



1



5

ECRA552000020

CENTRO FRIZIONE

1



6

ECRP021005811

SET MASSE FRIZIONE

1



7

ECRV451000470

MOLLA FRIZIONE

3



8

ECRP021048810

*VEDI ECRP021048811 *

1



9

ECRC300000952

*VEDI ECRC300000953 *

1



10

ECRC309000030

NOTTOLINO TENDICATENA

1



11

ECRV203000041

VITE TENDICATENA 8 MM

*T.I.06-316

1



12

ECRV651000001

INGRANAGGIO TENDICATENA

1



13

ECRV651000011

INGRANAGGIO TENDICATENA

1



14

ECRV355000140

COLLARINO 8

1



15

ECRV804000000

BULLONE TORX 4

1



16

ECRC345000520

CARTERINO FRENO CATENA

1



17

ECRV804000000

BULLONE TORX 4

3



18

ECRC334000290

LEVERAGGIO FRENO

1



19

ECRV450000070

MOLLA

1



20

ECRV376000450

SPESSORE -3MM-

1



21

ECRC328000310

FASCETTA FRENO

1



22

ECR9305030098

RULLINO

1



23

ECR43311635430

SPESSORE 8MM

1



24

ECRV265000200

DADO CARTER SALVACATENA

2



25

ECRC320000501

LEVA FRENO

1



26

ECRV805000240

BULLONE TORX 5X12

1



27

ECRV356000430

COLLARINO 10

1



28

ECRV452001380

MOLLA

1



29

ECRX502000340

ETICHETTA

1

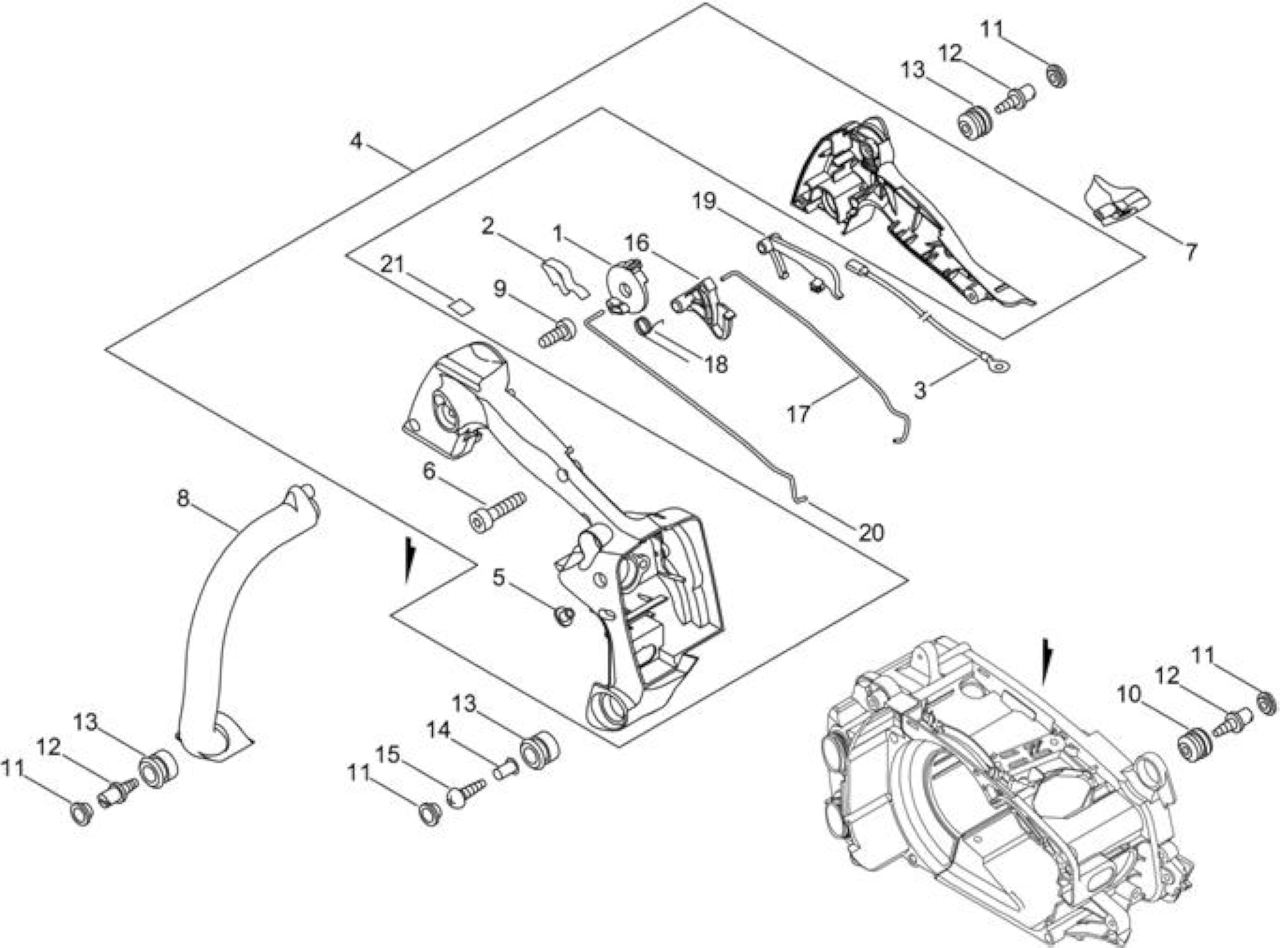

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA253000090

LEVA DI CONTROLLO

1



2

ECRV486000371

LAMELLA DI CONTATTO

1



3

ECRV485002441

CAVO MASSA

1



4

ECRP021041820

IMPUGNATURA DX CS360/362TES

1



5

ECR13002033330

DADO

2



6

ECRV804000010

BULLONE TORX 4

4



7

ECRC401000320

SPESSORE

1



8

ECRC400001150

IMPUGNATURA ANTERIORE

1



9

ECRV805000010

BULLONE TORX 5

1



10

ECR10091018830

*VEDI ECR10092139130 *

1



11

ECR10091815130

TAPPO AMMORTIZZATORE

4



12

ECRV202000000

BULLONE

3



13

ECRV400000070

AMMORTIZZATORE

3



14

ECRV352000020

COLLARINO 4

1



15

ECR9148104035

VITE

1



16

ECRC450000731

LEVA ACCELLERATORE

1



17

ECRC454000491

ASTINA ACCELLERATORE

1



18

ECRV452000010

MOLLA LEVA ACC.

1



19

ECRC460000002

LEVA FERMO ACC.

1



20

ECRA240000200

ASTINA ARIA

1



21

ECR89015739131

ETICHETTA

1

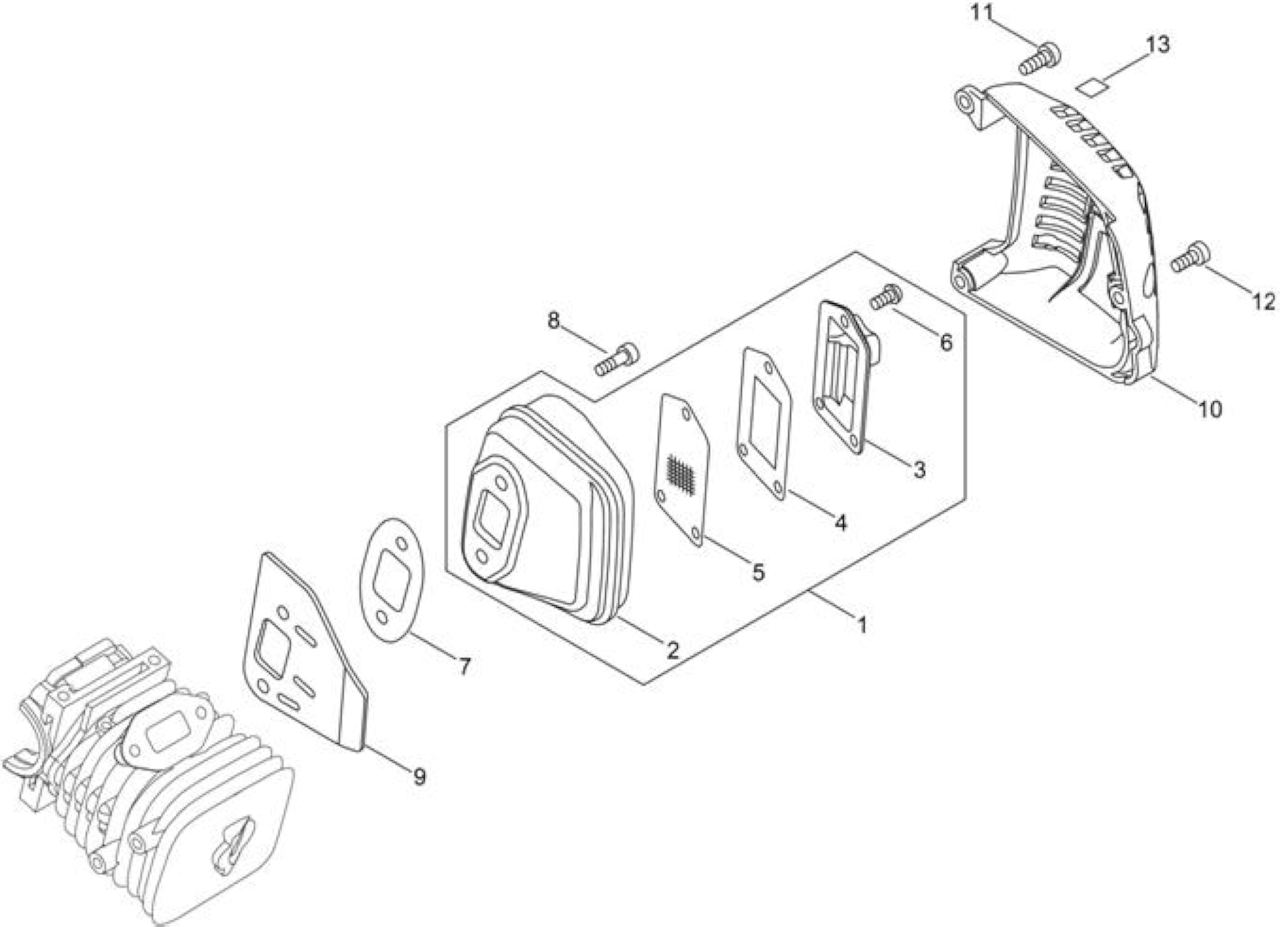

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021045451

MARMITTA COMPL.

1

2

ECRA300001841

MARMITTA

1

3

ECRA313001980

GUIDA SCARICO

1

4

ECRV104001980

GUARNIZIONE SCARICO

1

5

ECRA310000431

SCHERMO MARMITTA

1

6

ECR90024204010

VITE SR 4X10

3

7

ECRV104001960

GUARNIZIONE SCARICO

1

8

ECRV805000250

BULLONE TORX 5

2

9

ECRA312000070

GUIDA SCARICO

1

10

ECRA320001080

COPERCHIO MARMITTA

1

11

ECRV805000010

BULLONE TORX 5

2

12

ECRV805000150

BULLONE TORX 5

1

13

ECRX505007710



1

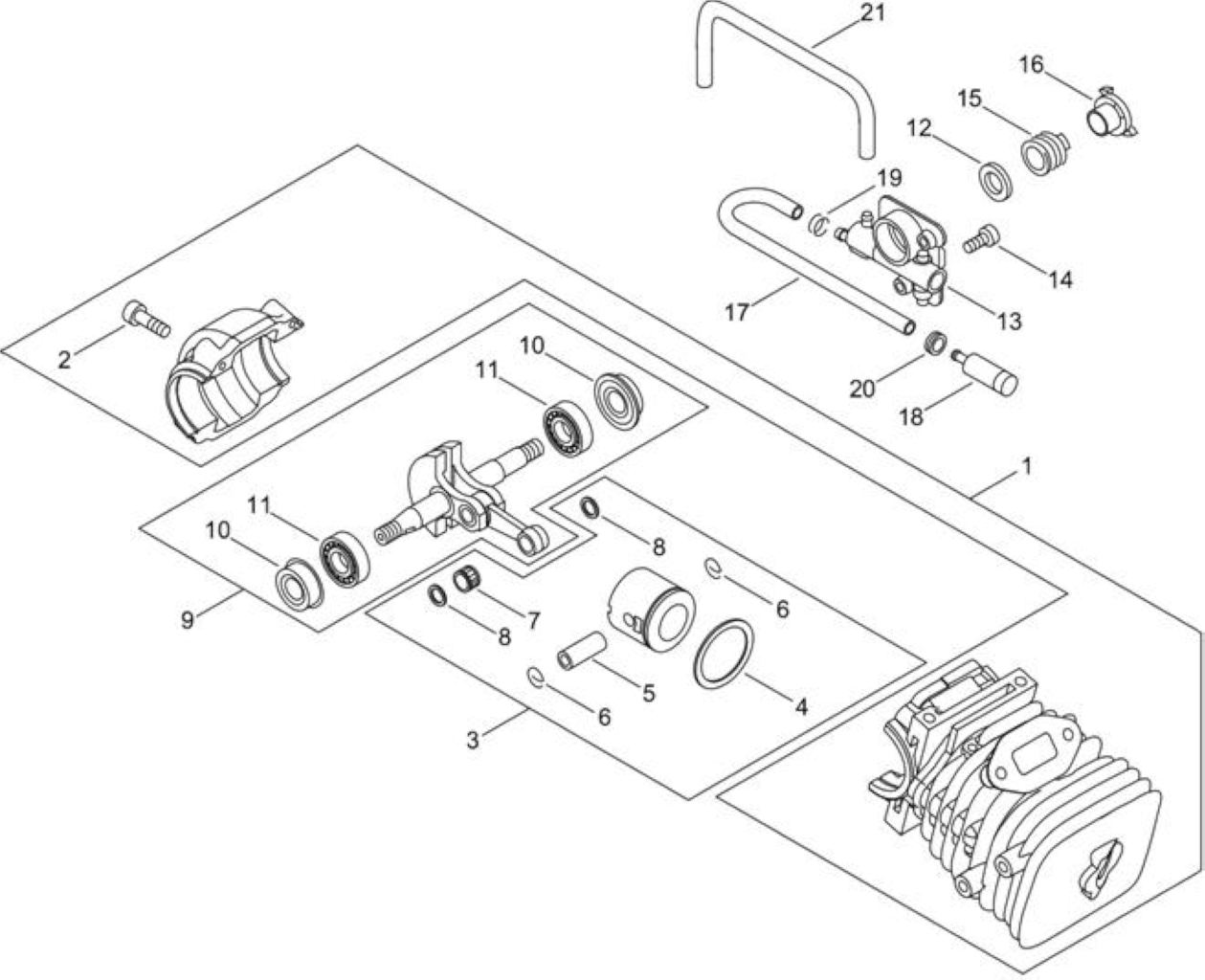

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP100007010

CILINDRO C/CARTER MOT.X CS362TS

1



2

ECRV805000210

BULLONE TORX 5X20

4



3

ECRP021045440

KIT PISTONE X CS360TS/CS361/362WES

1



4

ECRA101000670

FASCIA ELASTICA

1



5

ECR10001315330

SPINOTTO PISTONE

1



6

ECR10001504630

FERMO SPINOTTO

2



7

ECRV553000130

CUSCINETTO DI BIELLA

1



8

ECR10001460930

DISTANZIALE SPINOTTO

2



9

ECRP021039160

ALBERO MOTORE COMPL.

1



10

ECRV505000011

PARAOLIO                 *T.I.04-175

2



11

ECR9403536201

CUSCINETTO BB6201/C3

2



12

ECRV308000030

RONDELLA VITE S/FINE

*T.I.06-328

1



13

ECRC022000020

POMPA OLIO AUTOMATICA

-(OP-7) *T.I.06-339/15-583

1



14

ECRV804000050

BULLONE TORX 4

2



15

ECRV652000030

VITE S/FINE - METALLO -

1



16

ECRV356000290

COLLARINO

*T.I.06-339

1



17

ECRV471000741

TUBETTO

1



18

ECRP100001900

*VEDI ECR43620502832 *

1



19

ECRV490001230

CLIP

1



20

ECR13211501462

GUIDA IN GOMMA

1



21

ECR13201211961

TUBETTO 3*6*45

1

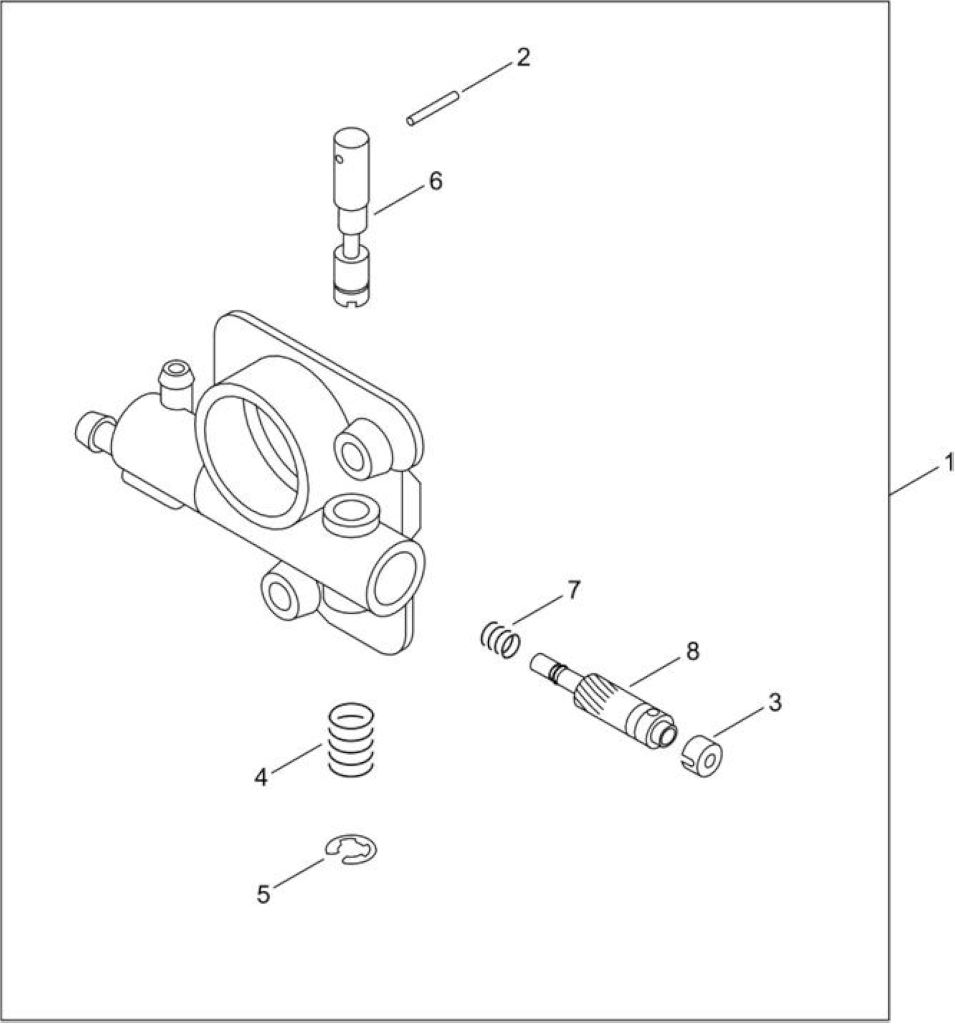

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRC022000020

POMPA OLIO AUTOMATICA

-(OP-7) *T.I.06-339/15-583

1

2

ECRP003002180

SPINA ELASTICA

1

3

ECR43706238330

TAPPO P.O.

1

4

ECR43701537330

MOLLA

1

5

ECR12312715030

FERMO ALBERINO

1

6

ECRP003001370

ALBERINO REGOLAZIONE

1

7

ECR43701938330

MOLLA

1

8

ECR43702437330

ALBERINO P.O. -PLASTICA-

1
