Avviamento, Bobina Carburatore

Freno catena, Frizione Impugnatura, Filtro aria

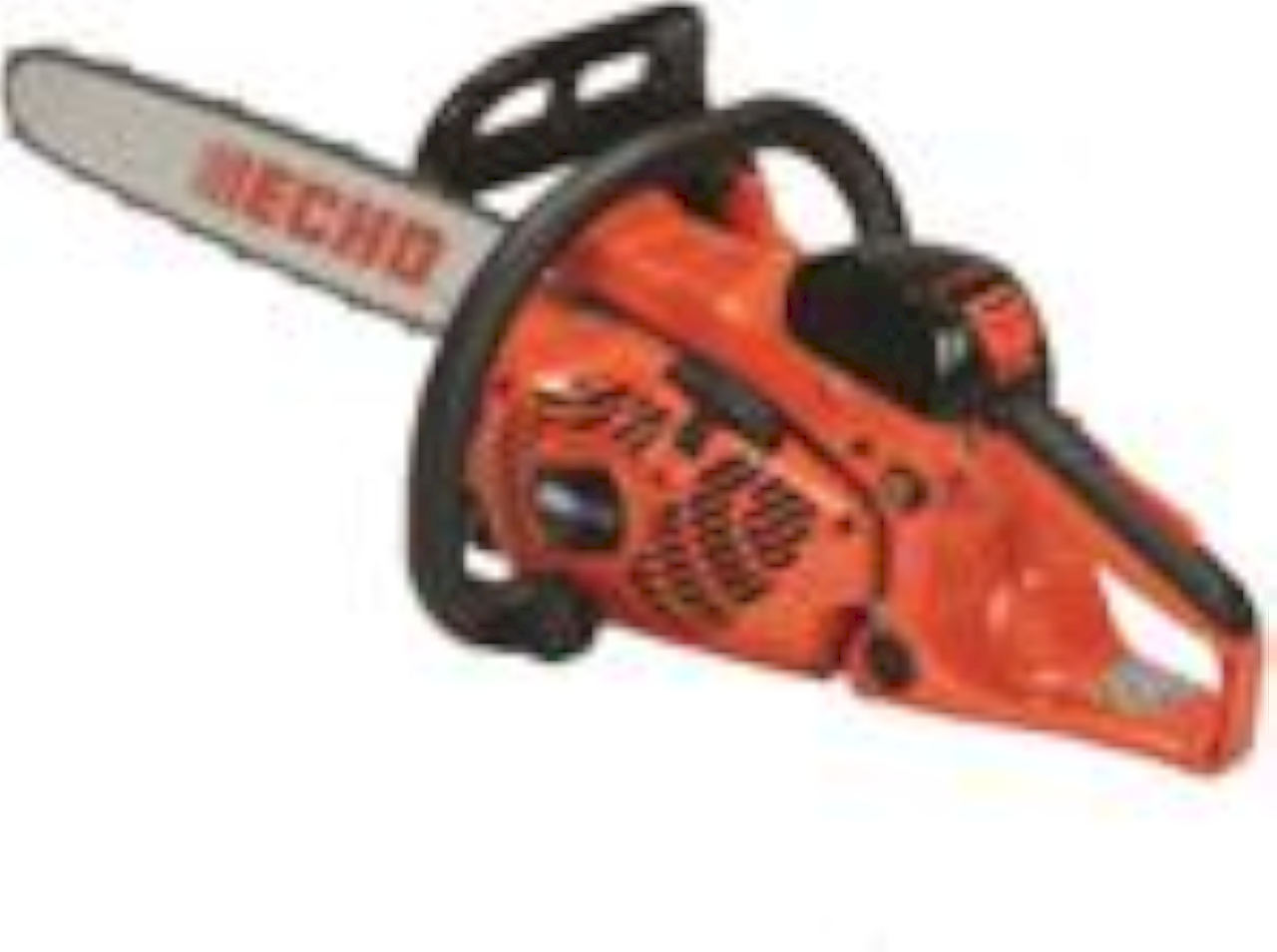

Informazioni tecniche
CILINDRATA	35,8
LUNGHEZZA BARRA	40 (16)
POTENZA	1,4 (1,9)
SERBATOIO MIX	320
SERBATOIO OLIO	230
PESO	3,79

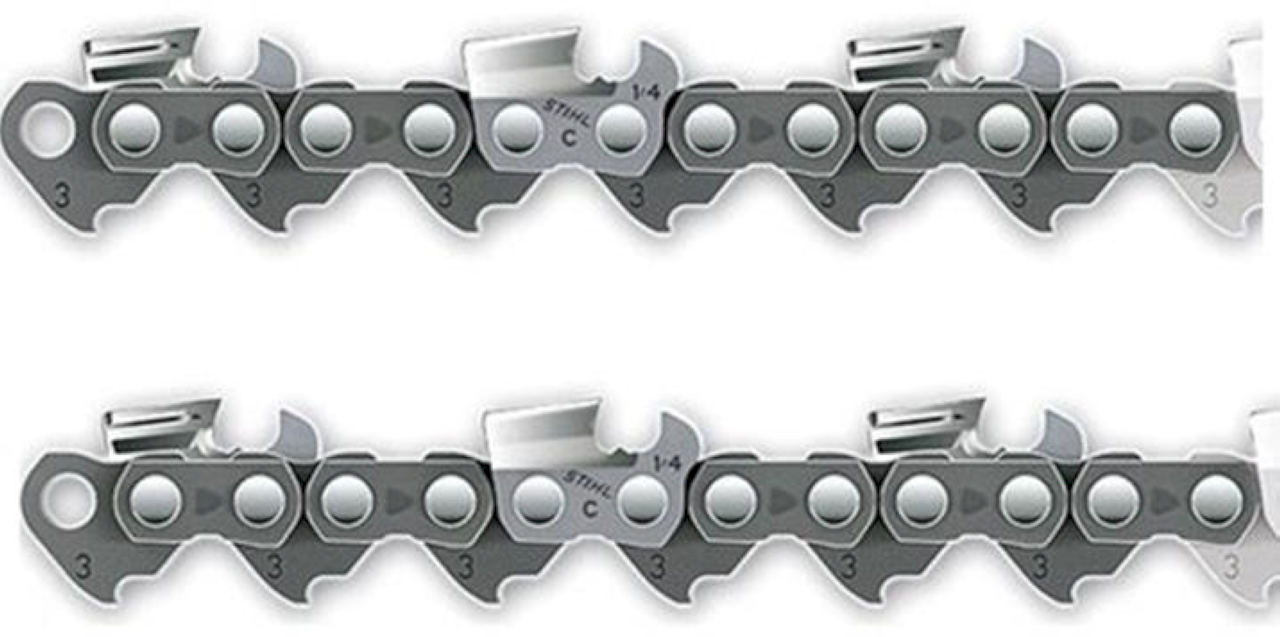

PASSO CATENA	3/8 BP
CANALE	1,3

Marmitta Motore

Pompa olio Catena

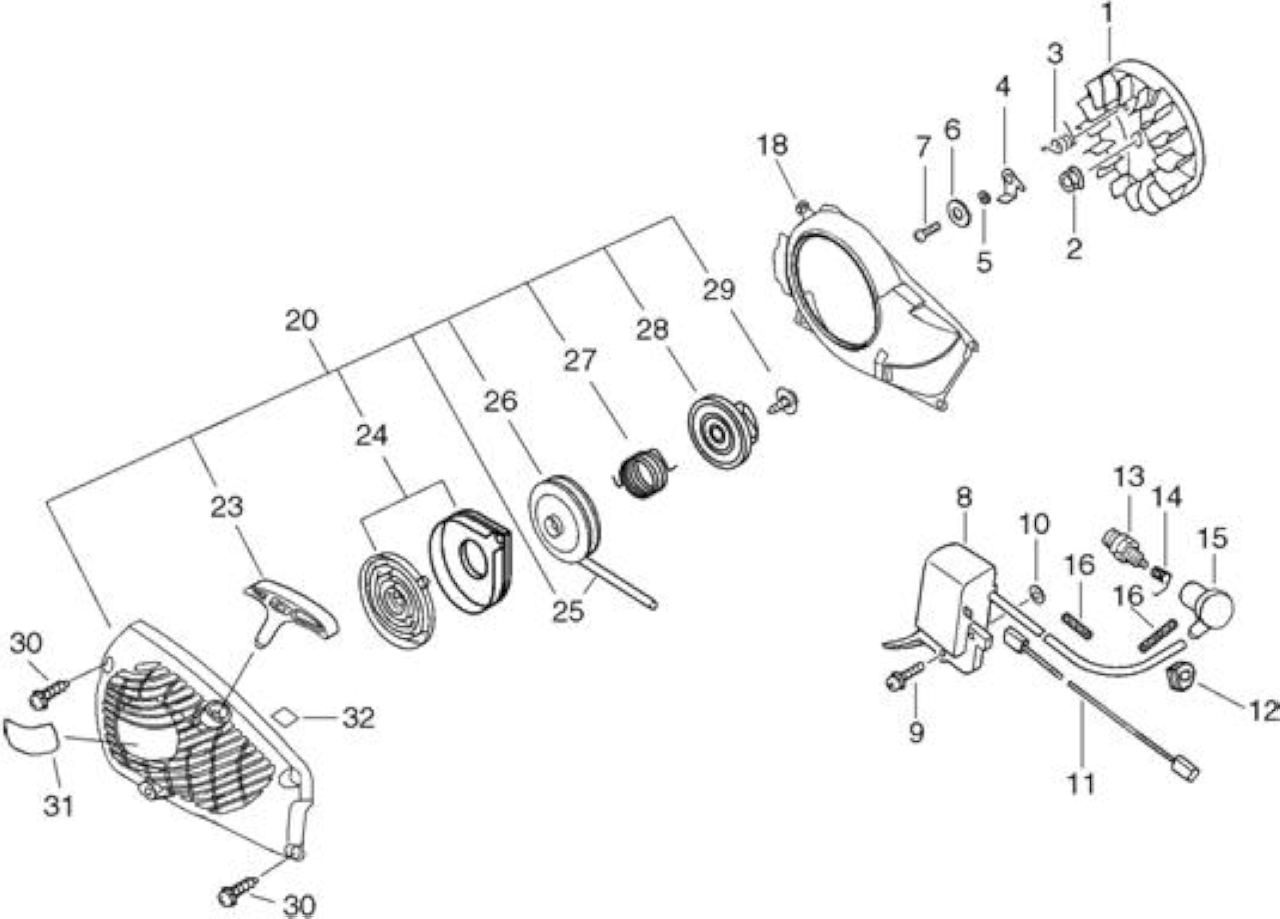

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409001180	VOLANO	1
2	ECR90051500008	DADO N8	1
3	ECR17723435430	MOLLA DI RITORNO	2
4	ECRA514000020	GANCIO AVVIAMENTO	2
5	ECR17724704630	SPESSORE	2
6	ECR90060300005	RONDELLA PIANA M5	2
7	ECRV203000080	BULLONE 5	2
8	ECRA411001330	*VEDI ECRP021047431 *	1
9	ECR90023805020	VITE SR 5X20	2
10	ECR15011716430	SPESSORE	2
11	ECRV485000550	CAVO MASSA	1
12	ECR15611004920	GUIDA IN GOMMA	1
14	ECRA426000000	MOLLA CAPPUCCIO CANDELA	1
15	ECRA427000000	CAPPUCCIO CANDELA	1
16	ECRV475002390	TUBETTO	2	Q.TÀ 2->1
16	ECRV475002390	TUBETTO	1
18	ECRA172002190	CARTER VENTOLA	1
20	ECRA051000804	AVVIAMENTO COMPLETO X CS350/351WES *T.I.11-481	1
23	ECRP022005891	IMPUGNATURA AVVIAMENTO	1
24	ECRP022001330	MOLLA AVVIAMENTO	1
26	ECRA506000460	AVVOLGIFUNE *T.I.11-481	1
27	ECRV452001320	MOLLA DI RITORNO *T.I.11-481	1
28	ECRA507000110	INNESTO AVVIAMENTO *T.I.11-481	1
29	ECR17723661830	*VEDI ECRV253000310 *	1
30	ECR90025604016	VITE SR 4X16	4
31	ECRX502000102	ETICHETTA	1
32	ECRX505000180	*VEDI ECRX505000181 *	1

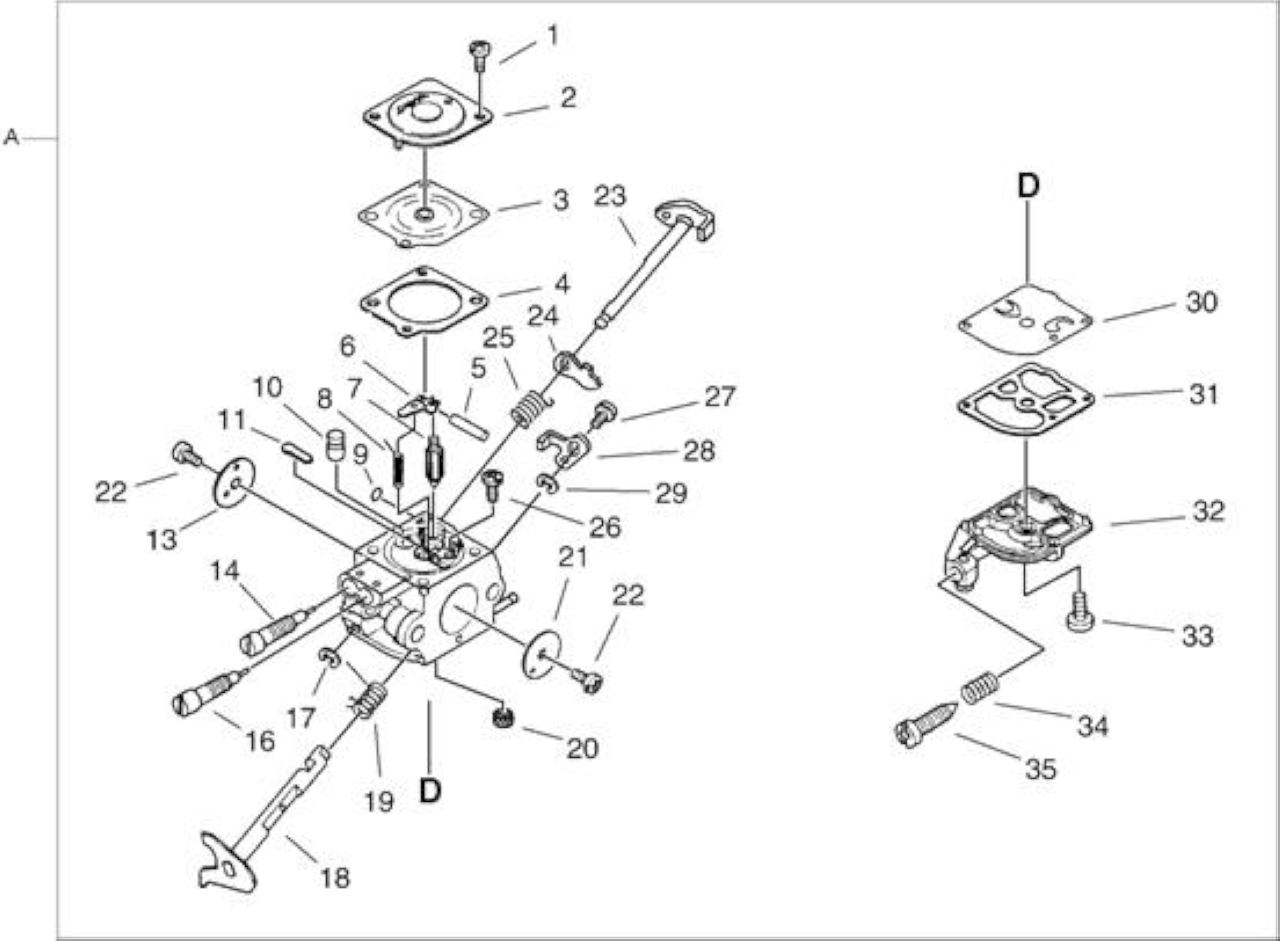

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003780	CARBURATORE COMPLETO	1
1	ECR12534452130	VITE	2
2	ECR12534252130	COPERCHIO MEMBRANA	1
3	ECRP005002230	MEMBRANA C/DISCO	1
4	ECR12534051030	GUARNIZIONE MEMBRANA	1
5	ECR12533813930	SPINOTTO BILANCIERE	1
6	ECR12532308260	BILANCIERE CARBURATORE	1
7	ECR12533708260	SPILLO CARBURATORE	1
8	ECR12532213930	MOLLA BILANCIERE	1
9	ECR12534513310	TAPPO CARBURATORE	1
10	ECRP005002320	VALVOLA	1
11	ECRP005002400	PASTIGLIA CARBURATORE	1
13	ECRP005000900	VALVOLA ARIA	1
14	ECRP005002370	VITE REGOLAZIONE MASSIMO	1
16	ECRP005002380	VITE REGOLAZIONE MINIMO	1
17	ECR12532715130	FERMO	1
18	ECRP005002330	ALBERINO ACCELERATORE	1
19	ECRP005000790	MOLLA DI RITORNO	1
20	ECRP005000860	SCHERMO	1
21	ECRP005002350	VALVOLA ACCELERATORE	1
22	ECR12531451230	VITE FARFALLA ACCELERATORE	2
23	ECRP005002390	ALBERINO ARIA	1
24	ECRP005001300	LEVA ARIA	1
25	ECRP005000880	MOLLA DI RITORNO	1
26	ECR12533913930	VITE	1
27	ECR12534813930	VITE	1
28	ECRP005002340	LEVA ACCELERATORE	1
29	ECR12532713930	FERMO	1
30	ECRP005001110	MEMBRANA POMPANTE	1
31	ECR12532508360	GUARNIZIONE MEMBRANA	2
32	ECRP005002360	COPERCHIO MEMBRANA POMPANTE	1
33	ECR12531013930	VITE COPERCHIO CARBURATORE	1
34	ECR12533333330	VITE REGOLAZIONE MINIMO	1
35	ECR12534408560	VITE CARBURATORE	1

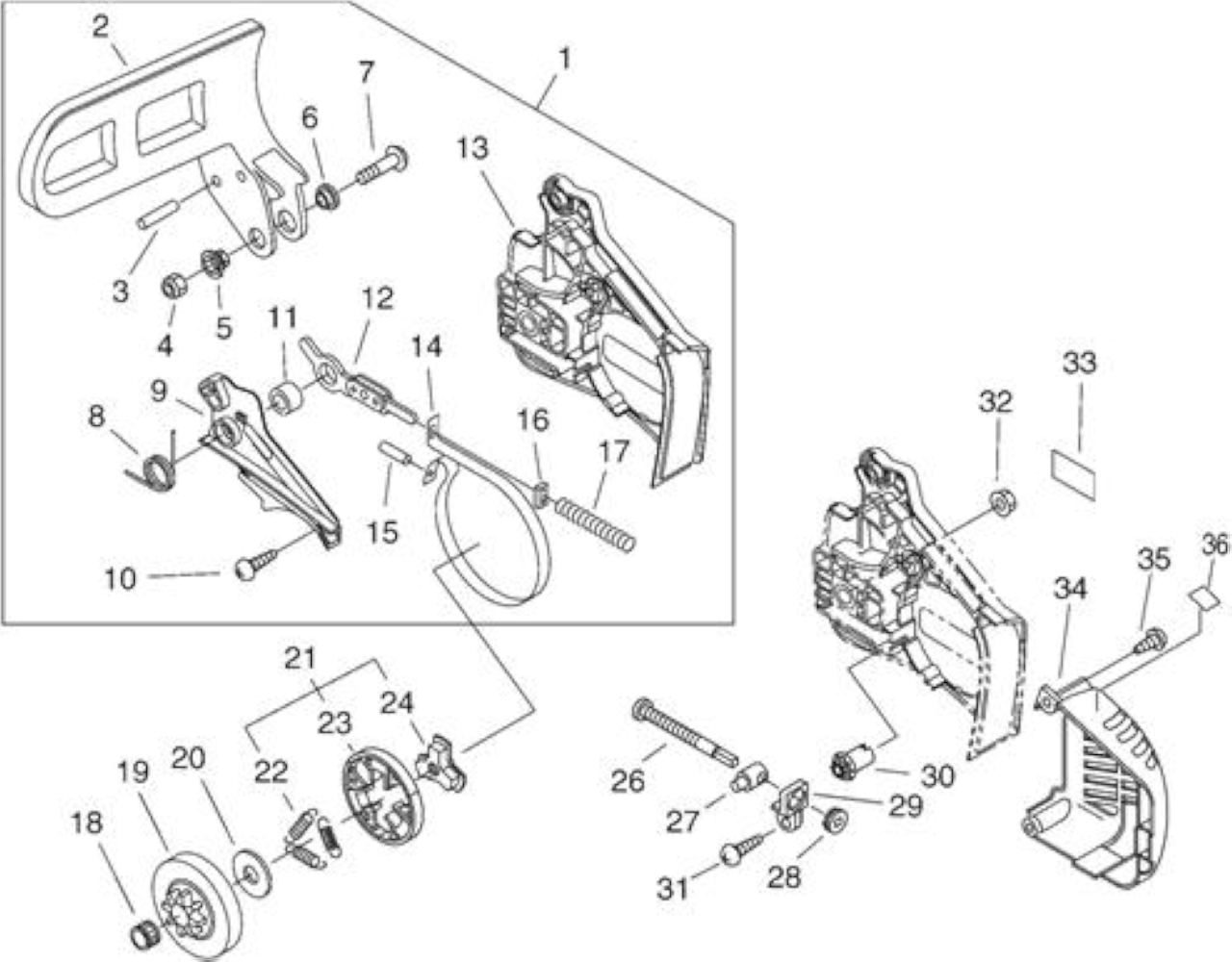

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC032000215	*VEDI ECRC032000216 *	1
2	ECRC320000046	*VEDI ECRC320000047 *	1
3	ECR90033030260	COPPIGLIA 3X26	2
4	ECR90056250005	*VEDI ECR90056000005 *	1
5	ECRV353000060	COLLARINO 5	1
6	ECR43316739130	SPESSORE	1
7	ECR9131805032	VITE	1
8	ECRV452000110	MOLLA DI RITORNO *T.I.03-142	1
9	ECRC345000084	CARTERINO FRENO CATENA	1
10	ECR90025304012	VITE SR 4X12	3
11	ECR43311635430	SPESSORE 8MM	1
12	ECRC334000070	LEVERAGGIO FRENO	1
13	ECRC300000242	CARTER SALVACATENA 2 FORI	1
14	ECRC328000030	NASTRO FRENO CATENA	1
15	ECR9305030098	RULLINO	1
16	ECRV376000450	SPESSORE -3MM-	1
17	ECRV450000070	MOLLA	1
18	ECR17501200831	CUSCINETTO A RULLI	1
19	ECR17500539133	CAMPANA FRIZIONE 91S *17500539134	1
20	ECRA551000010	RONDELLA FRIZIONE	1
21	ECRA056000070	*VEDI ECRP021005900 * *T.I.03-125	1
22	ECRV451000470	MOLLA FRIZIONE	3
23	ECRP021005810	*VEDI ECRP021005811 *	1
24	ECRA552000020	CENTRO FRIZIONE	1
26	ECRV203000041	VITE TENDICATENA 8 MM *T.I.06-316	1
27	ECRC309000030	NOTTOLINO TENDICATENA	1
28	ECRV651000011	INGRANAGGIO TENDICATENA	1
29	ECRV355000140	COLLARINO 8	1
30	ECRV651000001	INGRANAGGIO TENDICATENA	1
31	ECR90025304012	VITE SR 4X12	1
32	ECR43301903933	DADO CARTER SALVACATENA	2
33	ECRX502000340	ETICHETTA	1
34	ECRA320000960	*VEDI ECRA320000961 *	1
35	ECR90025304016	VITE SR 4X16	2
36	ECRX505002310	ETICHETTA	1

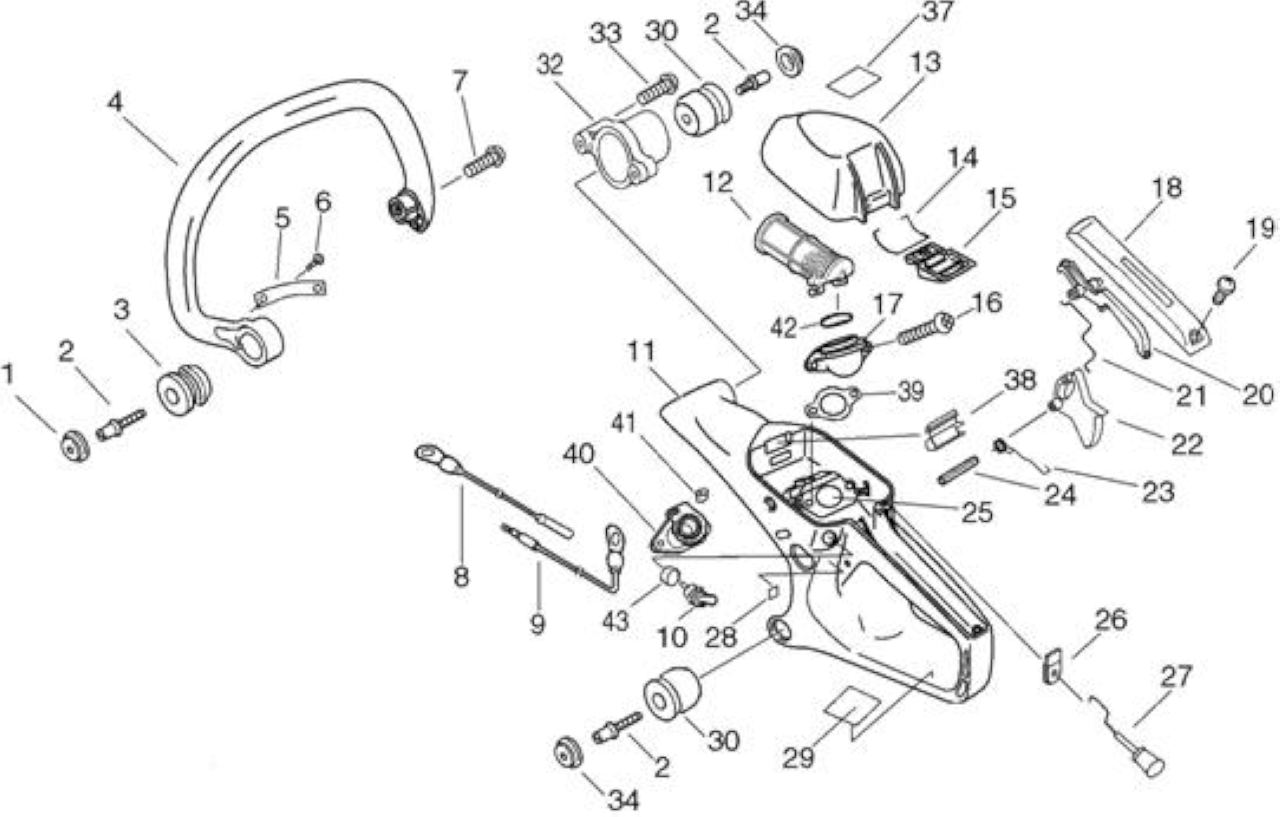

Rif. Articolo Descrizione Q.tà Nota

2 ECRV202000020 VITE AMMORTIZZATORE 3

5 ECRC617000200 FASCETTA 1

3 ECRV401000120 AMMORTIZZATORE 1

4 ECRC400000321 IMPUGNATURA ANTERIORE 1

7 ECR90025305020 VITE SR 5X20 2

6 ECR90025304008 VITE 4*8 1

9 ECRV485000571 LEAD 1

8 ECRV485000560 LEAD 1

11 ECRC410000253 *VEDI ECRP021011540 * 1

10 ECR16340038430 INTERRUTTORE COMPLETO 1

13 ECRA232000191 COPERCHIO FILTRO ARIA 1

12 ECRA226001700 FILTRO ARIA 1

14 ECRV582000020 FERMO 1

17 ECRA204000060 SUPPORTO CARBURATORE 1

16 ECR90023805050 VITE SR 5X50 2

18 ECRC411000001 COPRI IMPUGNATURA 1

19 ECR90025304012 VITE SR 4X12 1

DESTRA*T.I.06-327

21 ECRC454000110 ASTINA ACCELERATORE 1

20 ECR17809037930 BLOCCA ACCELERATORE 1

23 ECRV452000260 MOLLA LEVA ACC. 1

22 ECRC450000141 LEVA ACCELERATORE 1

25 ECRA021003780 CARBURATORE COMPLETO 1

24 ECR90034540025 SPINA ELASTICA 4X25 SUS 1

27 ECRA241000060 LEVA ARIA 1

26 ECRV130000010 GUIDA GOMMA 1

29 ECR89034539230 *VEDI ECR89034539230 * 1

28 ECR89015739130 *VEDI ECR89015739131 * 1

32 ECRV424000000 SUPPORTO AMMORTIZZATORE 1

30 ECRV400000070 AMMORTIZZATORE 2

34 ECR10091815130 TAPPO AMMORTIZZATORE 2

33 ECR90025304016 VITE SR 4X16 2

38 ECRV142000020 GOMMINO PARAPALVORE 1

37 ECRX503011380 ETICHETTA 1

39 ECRV103001510 GUARNIZIONE ASPIRAZIONE 1

41 ECRV351000000 COLLARINO -6.5 MM- 1

42 ECR9250510200

ECR9250510200

1

42 ECR90072400022 1 SOSTITUITO DA

NON GESTITO

ECR90010505018

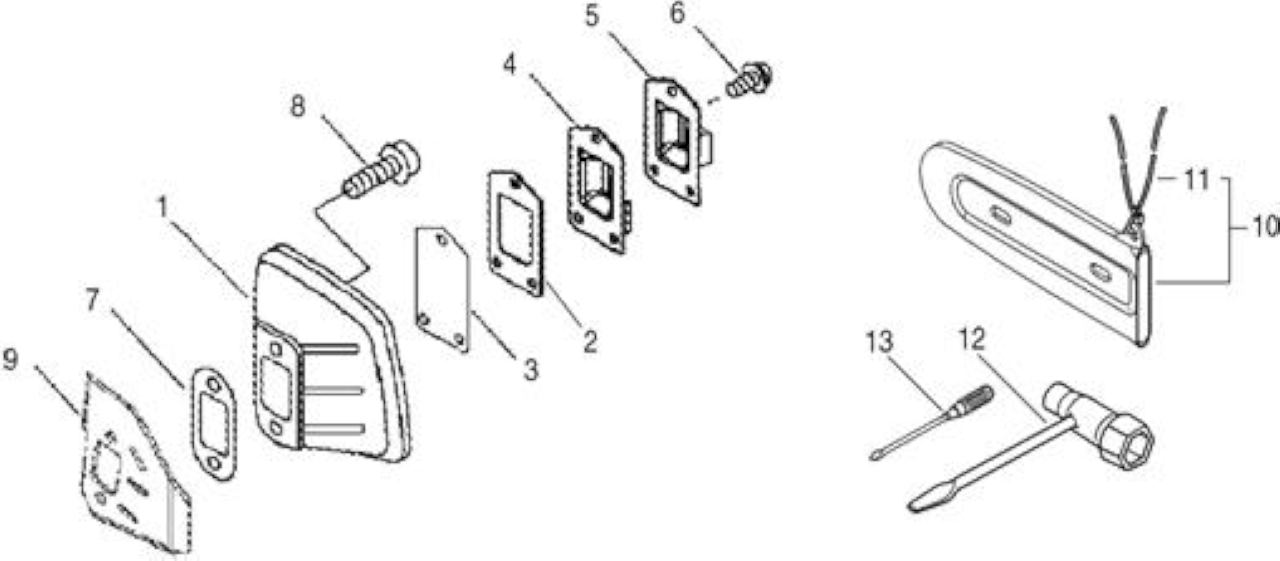

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA300001660	* VEDI ECRA300001661 *	1
2	ECRV104001980	GUARNIZIONE SCARICO	1
3	ECRA310000430	*VEDI ECRA310000431 *	1
4	ECRA313001860	*VEDI ECRA313001921 *	1
5	ECRA313001870	*VEDI ECRA313001871 *	1
6	ECR90024204012	VITE SR 4X12	3
7	ECRV104001960	GUARNIZIONE SCARICO	1
8	ECR9110705018	BULLONE	2	SOSTITUITO DA
8	ECR90010505018	BULLONE BRUGOLA 5X18	2
9	ECRA312000070	GUIDA SCARICO	1

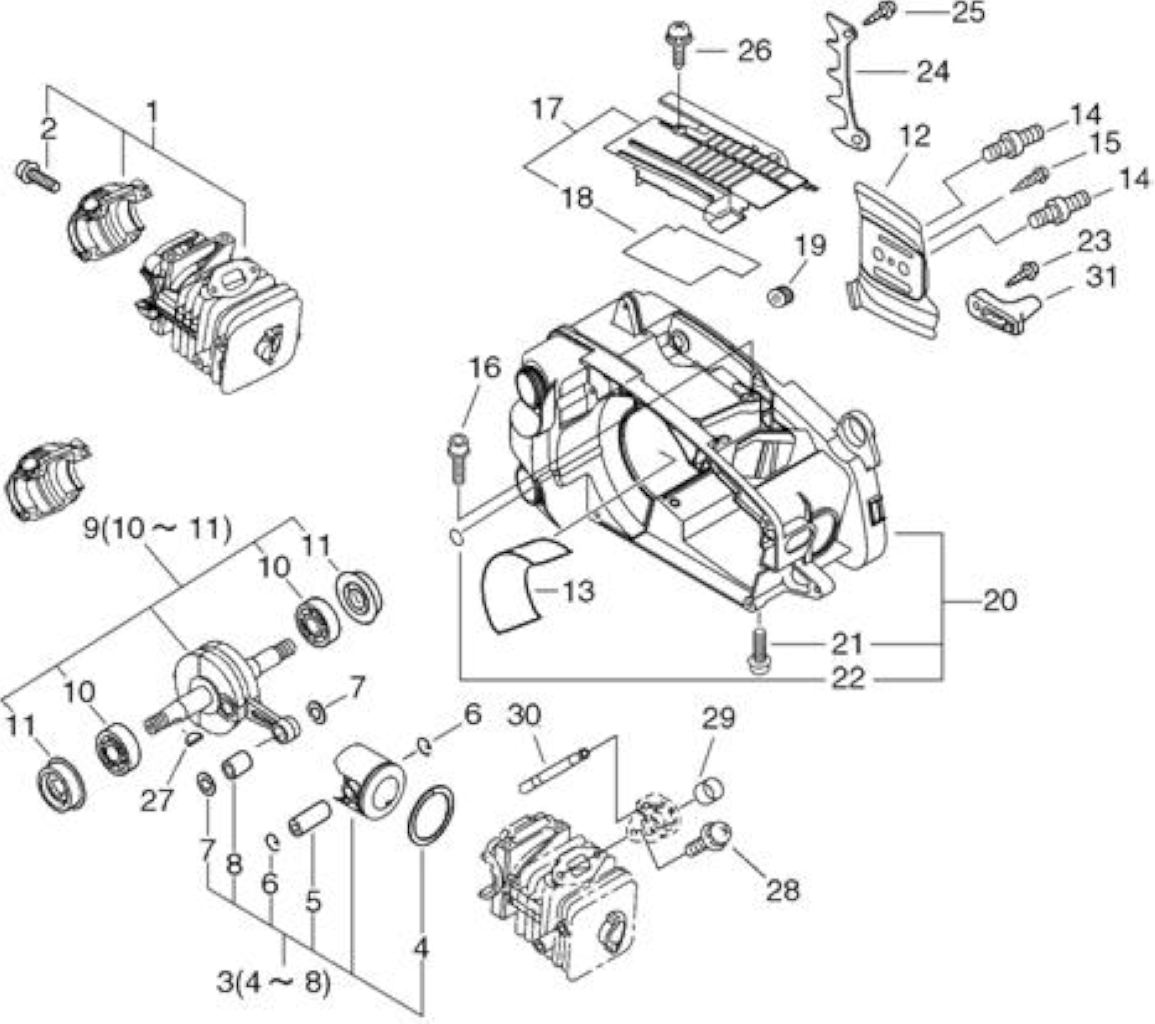

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021039130	*VEDI ECRP021039131 *	1
2	ECR90016205025	BULLONE BRUGOLA 5X25	4
3	ECRP021039150	KIT PISTONE X CS360WES	1
4	ECRA101000640	FASCIA ELASTICA	1
5	ECR10001315330	SPINOTTO PISTONE	1
6	ECR10001504630	FERMO SPINOTTO	2
7	ECR10001460930	DISTANZIALE SPINOTTO	2
8	ECRV553000040	CUSCINETTO DI BIELLA	1
9	ECRP021039160	ALBERO MOTORE COMPL.	1
10	ECR9403536201	CUSCINETTO BB6201/C3	2
11	ECRV505000011	PARAOLIO *T.I.04-175	2
12	ECRC305000080	LAMELLA SALVACATENA *T.I.04-216	1
13	ECRV420001110	FETTUCCIA ADESIVA	1
14	ECRV224000031	PRIGIONIERO LAMA GUIDA 6/6	2
15	ECR90025304010	VITE SR 4X10	1
16	ECR90010605020	BULLONE BRUGOLA 5X20	2
17	ECRP021008741	PIASTRA PARAPOLVERE	1
18	ECRV341000040	WASHER,SQUARE	1
19	ECR16391130130	TAPPO IN GOMMA	1
20	ECRP021008678	*VEDI ECRP021008679 * -2 FORI*VEDI NOTE*	1
21	ECR90010605030	BOLT, H.S.H. 5*30	2
22	ECR90072400004	ANELLO DI TENUTA S-4	1
23	ECR90025305020	VITE SR 5X20	1
24	ECRC304000000	RAMPONE	1
25	ECR90025305020	VITE SR 5X20	1
26	ECR90025304012	VITE SR 4X12	2
27	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
28	ECR90023805012	VITE SR 5X12	2
29	ECRV359000060	COLLARINO 16	1
30	ECRV470000482	TUBETTO IMPULSO	1
31	ECR43302635430	FERMO CATENA	1

ECRV470000321

ECRV186000510

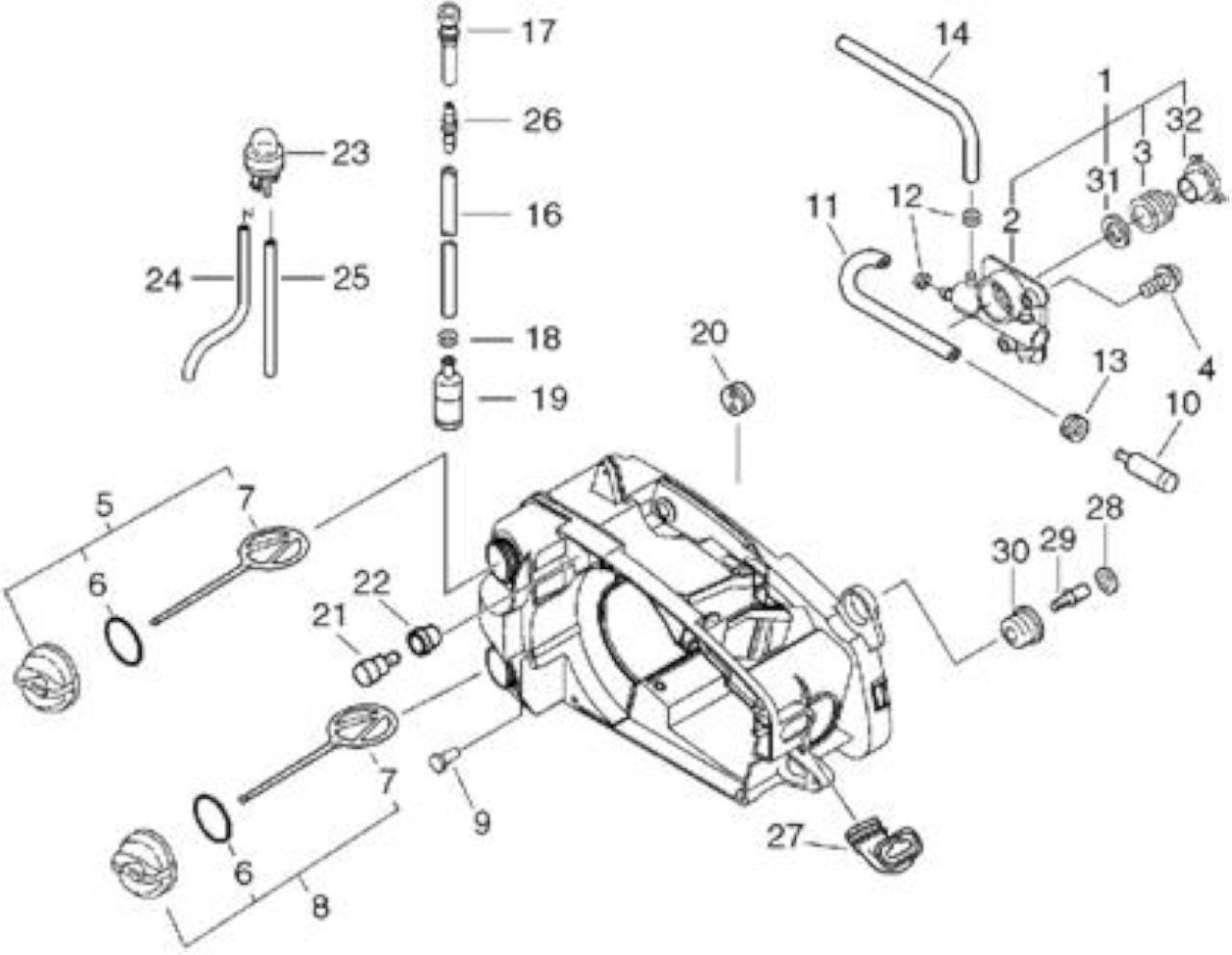

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECRP021010890	*VEDI ECRP021033920 * 1
2	ECRC022000020	POMPA OLIO AUTOMATICA 1 -(OP-7) *T.I.06-339/15-583
3	ECRV652000030	VITE S/FINE - METALLO - 1
31	ECRV308000030	RONDELLA VITE S/FINE 1 *T.I.06-328
32	ECRV356000290	COLLARINO 1 *T.I.06-339
4	ECR90023804012	VITE SR 4X12 2
5	ECRP021005592	*VEDI ECRP021005591 * 1
6	ECR90072000018	ANELLO GOMMA P-18 1
7	ECRA365000050	MISCELATORE 1
8	ECRP021005581	TAPPO OLIO COMPLETO -NERO- 1
6	ECR90072000018	ANELLO GOMMA P-18 1
7	ECRA365000050	MISCELATORE 1
9	ECR43611413930	VALVOLA DI CONTROLLO 1
10	ECR43620502832	FILTRO OLIO 1 *T.I.14-549
11	ECRV471000740	*VEDI ECRV471000741 * 1
12	ECR13201326630	*VEDI ECRV490001230 * 2
13	ECR13211501461	*VEDI ECR13211501462 * 1
14	ECRV471000760	*VEDI ECRV471000761 * 1
16	ECRV471000750	*VEDI ECRV471000751 * 1
17	ECRV470000320	*VEDI ECRV470000321 * 1	SOSTITUITO DA
17	ECRV470000321	*VEDI ECRV470000322 * 1
18	ECR13201309820	*VEDI ECRV490001240 * 1
19	ECR13120514930	*VEDI ECR13120514931 * 1
20	ECR13211544330	*VEDI ECR13211544331 * 1
21	ECR13130056431	VALVOLA SFIATO 1
22	ECRV137000000	*VEDI ECRV1370000001 * 1
23	ECR12318139130	PRIMER - ARANCIONE 1 -
24	ECRV471001440	*VEDI ECRV471001441 * 1
25	ECRV471001290	*VEDI ECRV471001291 * 1
26	ECRV186000020	*VEDI ECRV186000510 * 1	SOSTITUITO DA
26	ECRV186000510	RACCORDO TUBO MISCELA 1
27	ECRA239000030	RACCORDO 1
28	ECR10091815130	TAPPO AMMORTIZZATORE 1
29	ECRV202000020	VITE AMMORTIZZATORE 1
30	ECR10091018830	*VEDI ECR10092139130 * 1

Rif. Articolo Descrizione Q.tà Nota

2 ECRP021000111 CORPO TESTINA 1
