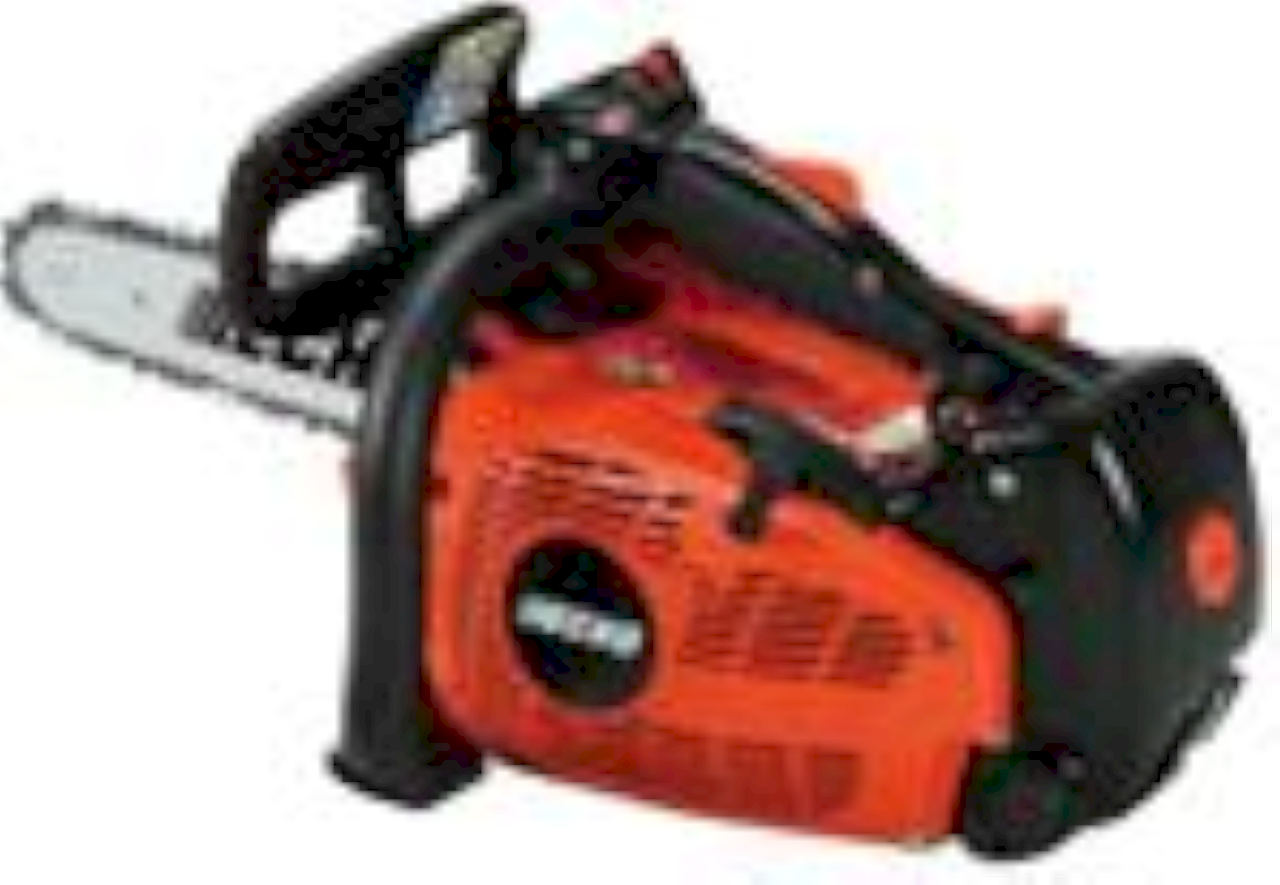

Informazioni tecniche

CILINDRATA                                         35,8

LUNGHEZZA BARRA                                 35(14)

POTENZA                                             1,5 (2,04)

SERBATOIO MIX                                    330

SERBATOIO OLIO                                  243

PESO                                                  3,6

PASSO CATENA                                     3/8 BP

CANALE                                              1,3

Avviamento, Bobina, Volano Carburatore

Freno catena, Frizione, Campana Impugnature

Marmitta, Filtro aria Motore, Carter motore Pompa olio

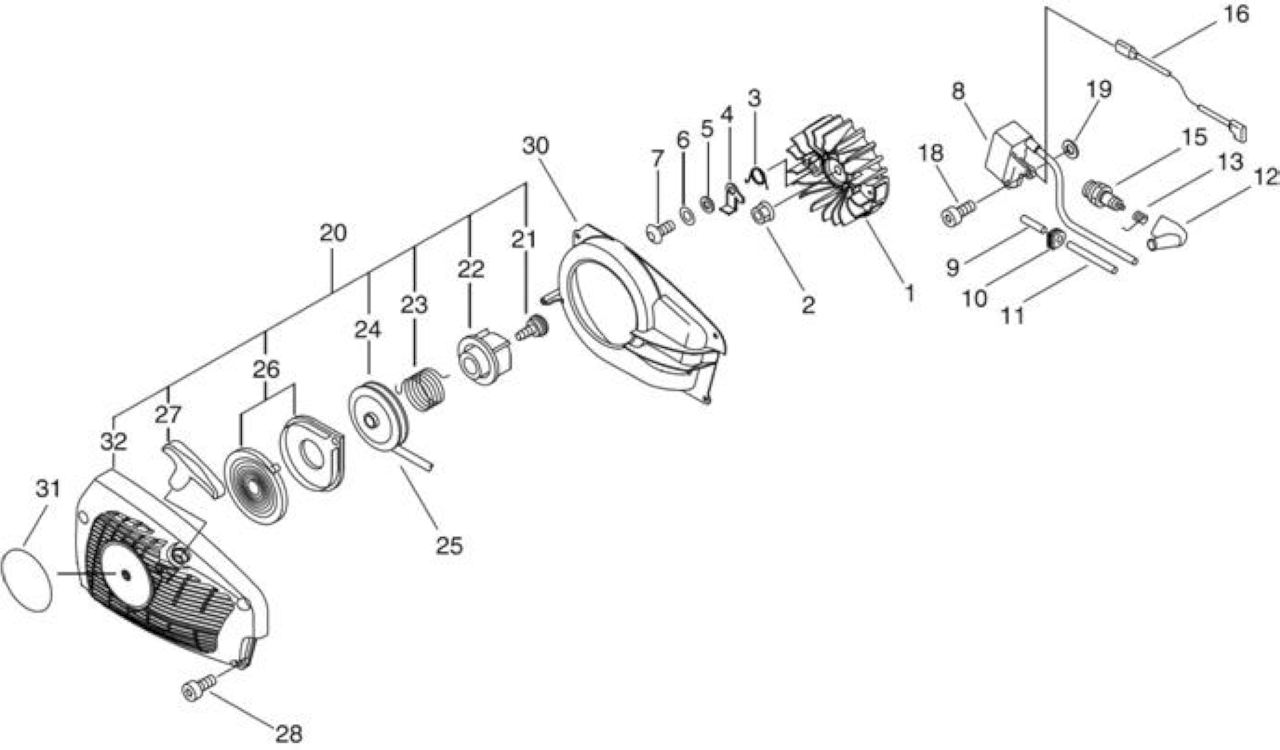

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409001240

VOLANO

1



2

ECR90051500008

DADO N8

1



3

ECR17723435430

MOLLA DI RITORNO

2



4

ECRA514000270

GANCIO AVVIAMENTO

2



5

ECR17724704630

SPESSORE

2



6

ECR90060300005

RONDELLA PIANA M5

2



7

ECRV203000080

BULLONE 5

2



8

ECRA411001500

* VEDI ECRA411001501 *

1



9

ECRV475001900

TUBETTO

1



10

ECR15611004920

GUIDA IN GOMMA

1



11

ECRV475002390

TUBETTO

1



12

ECRA427000013

CAPPUCCIO CANDELA

1



13

ECRA426000010

MOLLA CAPPUCCIO CANDELA

1



16

ECRV485002430



1



18

ECRV805000210

BULLONE TORX 5X20

2



19

ECR15011716430

SPESSORE

2



20

ECRA051002510

*VEDI ECRP021046340 *

1



32

ECRP022037160

*VEDI ECRA5003320000 *

1



21

ECR17723661830

*VEDI ECRV253000310 *

1



22

ECRP022036680

INNESTO AVVIAMENTO

1



23

ECRP022036670

MOLLA DI RITORNO

1



24

ECRP022036660

PULEGGIA AVVIAMENTO

1



26

ECRP022001330

MOLLA AVVIAMENTO

1



27

ECRP022005891

IMPUGNATURA AVVIAMENTO

1



28

ECRV804000060

BULLONE, TORX 4

4



30

ECRA172002090

CARTER VENTOLA

1



31

ECRX502000410

ETICHETTA

1

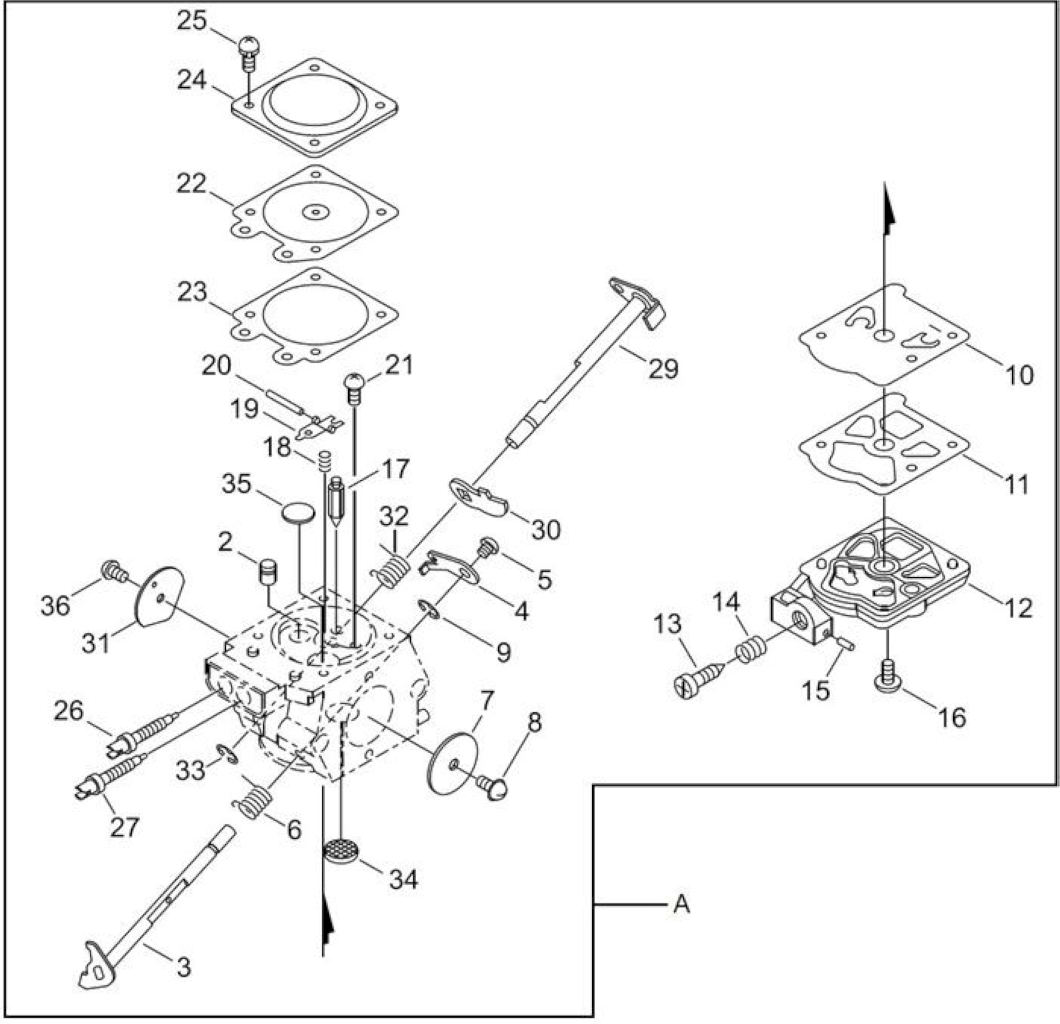

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021004210

CARBURATORE X CS360TS/362TES

1



2

ECRP005003130



1



3

ECRP005003140



1



4

ECRP005003150



1



5

ECR12534813930

VITE

1



6

ECRP005000790

MOLLA DI RITORNO

1



7

ECRP005003160



1



8

ECRP005003170

VITE

1



9

ECR12532713930

FERMO

1



10

ECRP005001110

MEMBRANA POMPANTE

1



11

ECR12532508360

GUARNIZIONE MEMBRANA

1



12

ECRP005003180

COPERCHIO MEMBRANA POMPANTE

1



13

ECR12534408560

VITE CARBURATORE

1



14

ECR12533333330

VITE REGOLAZIONE MINIMO

1



15

ECR12537813930

TAPPO DI FERMO

1



16

ECR12531013930

VITE COPERCHIO CARBURATORE

1



17

ECR12533708260

SPILLO CARBURATORE

1

18

ECR12532213930

MOLLA BILANCIERE

1

19

ECR12532308260

BILANCIERE CARBURATORE

1

20

ECR12533813930

SPINOTTO BILANCIERE

1

21

ECR12533913930

VITE

1

22

ECRP005003190

MEMBRANA POMPANTE

1

23

ECRP005003200

GUARNIZIONE

1

24

ECRP005003210

COPERCHIO MEMBRANA POMPANTE

1

25

ECRP005003220



4

26

ECRP005002370

VITE REGOLAZIONE MASSIMO

1

27

ECRP005002380

VITE REGOLAZIONE MINIMO

1

29

ECRP005002390

ALBERINO ARIA

1

30

ECRP005003230



1

31

ECRP005003240



1

32

ECRP005000880

MOLLA DI RITORNO

1

33

ECR12532715130

FERMO

1

34

ECRP005000860

SCHERMO

1

35

ECRP005002400

PASTIGLIA CARBURATORE

1

36

ECR12531451230

VITE FARFALLA ACCELERATORE

1

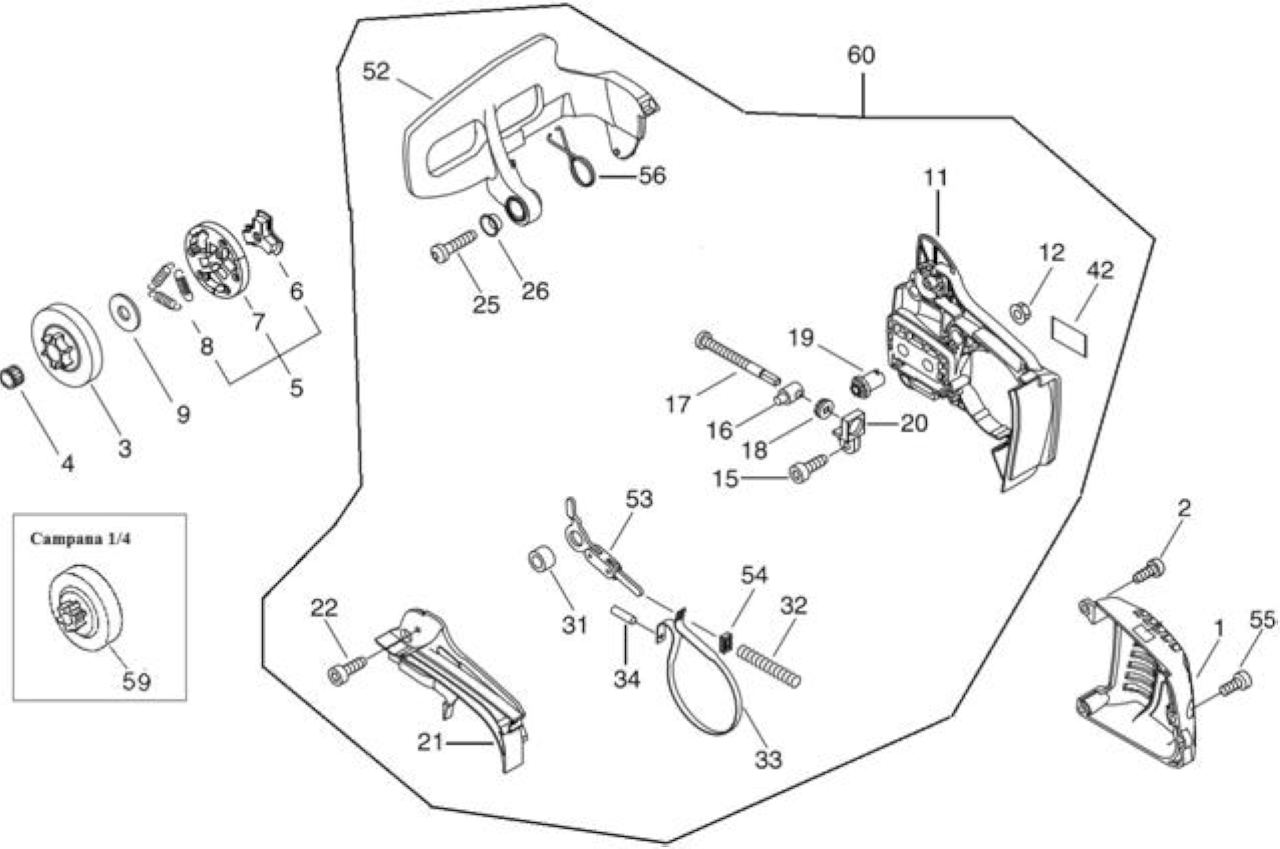

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA320001080

COPERCHIO MARMITTA

1



2

ECRV805000010

BULLONE TORX 5

2



3

ECR17500539133

CAMPANA FRIZIONE 91S

*17500539134

1



4

ECRV555000170

*VEDI ECRV555000150 *

1



5

ECRA056000070

*VEDI ECRP021005900 *

*T.I.03-125

1



6

ECRA552000020

CENTRO FRIZIONE

1



7

ECRP021005810

*VEDI ECRP021005811 *

1



8

ECRV451000470

MOLLA FRIZIONE

3



9

ECRA551000010

RONDELLA FRIZIONE

1



11

ECRC300000952

*VEDI ECRC300000953 *

1



12

ECRV265000200

DADO CARTER SALVACATENA

2



15

ECRV804000000

BULLONE TORX 4

1



16

ECRC309000030

NOTTOLINO TENDICATENA

1



17

ECRV203000041

VITE TENDICATENA 8 MM

*T.I.06-316

1



18

ECRV651000011

INGRANAGGIO TENDICATENA

1



19

ECRV651000001

INGRANAGGIO TENDICATENA

1



20

ECRV355000140

COLLARINO 8

1



21

ECRC345000520

CARTERINO FRENO CATENA

1



22

ECRV804000000

BULLONE TORX 4

3



25

ECRV805000240

BULLONE TORX 5X12

1



26

ECRV356000430

COLLARINO 10

1



31

ECR43311635430

SPESSORE 8MM

1



32

ECRV450000070

MOLLA

1



33

ECRC328000310

FASCETTA FRENO

1



34

ECR9305030098

RULLINO

1



42

ECRX502000340

ETICHETTA

1



52

ECRC320000501

LEVA FRENO

1



53

ECRC334000290

LEVERAGGIO FRENO

1



54

ECRV376000450

SPESSORE -3MM-

1



55

ECRV805000150

BULLONE TORX 5

1



56

ECRV452001380

MOLLA

1



59

ECR17500739431

CAMPANA FRIZIONE 1/4

1



60

ECRP021042602

*VEDI ECRP021042603 *

1

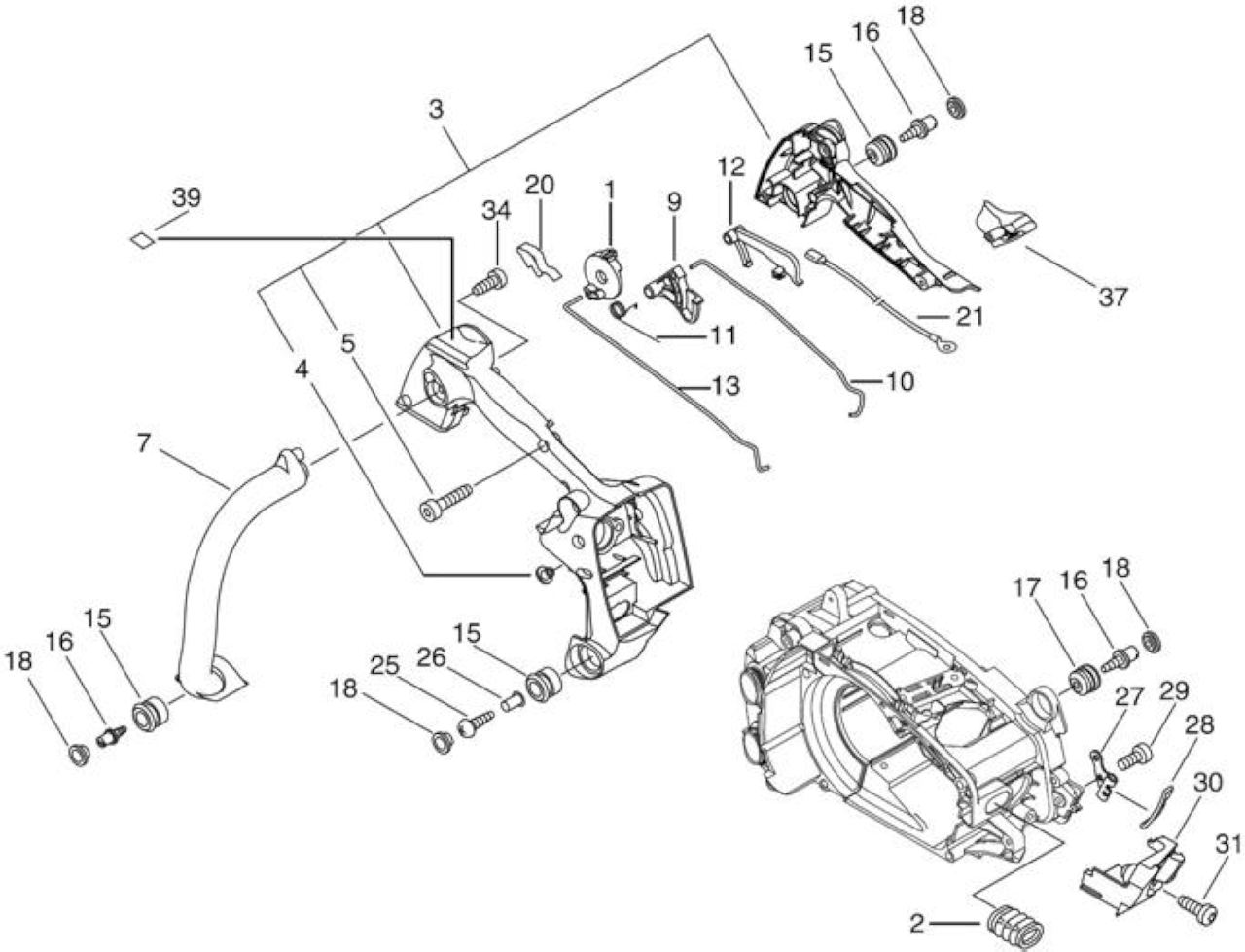

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA253000090

LEVA DI CONTROLLO

1



2

ECRA239000000

RACCORDO

1



3

ECRP021041820

IMPUGNATURA DX CS360/362TES

1



4

ECR13002033330

DADO

2



5

ECRV804000010

BULLONE TORX 4

4



7

ECRC400001150

IMPUGNATURA ANTERIORE

1



9

ECRC450000731

LEVA ACCELLERATORE

1



10

ECRC454000491

ASTINA ACCELLERATORE

1



11

ECRV452000010

MOLLA LEVA ACC.

1



12

ECRC460000002

LEVA FERMO ACC.

1



13

ECRA240000200

ASTINA ARIA

1



15

ECRV400000070

AMMORTIZZATORE

3



16

ECRV202000000

BULLONE

3



17

ECR10091018830

*VEDI ECR10092139130 *

1



18

ECR10091815130

TAPPO AMMORTIZZATORE

4



20

ECRV486000371

LAMELLA DI CONTATTO

1



21

ECRV485002441

CAVO MASSA

1



25

ECR9148104035

VITE

1



26

ECRV352000020

COLLARINO 4

1



27

ECRC626000070



1



28

ECRC646000100



1



29

ECRV805000140

BULLONE TORX 5

1



30

ECRA429000160

COPERCHIO

1



31

ECRV805000010

BULLONE TORX 5

1



34

ECRV805000010

BULLONE TORX 5

1



37

ECRC401000320

SPESSORE

1



39

ECR89015739131

ETICHETTA

1

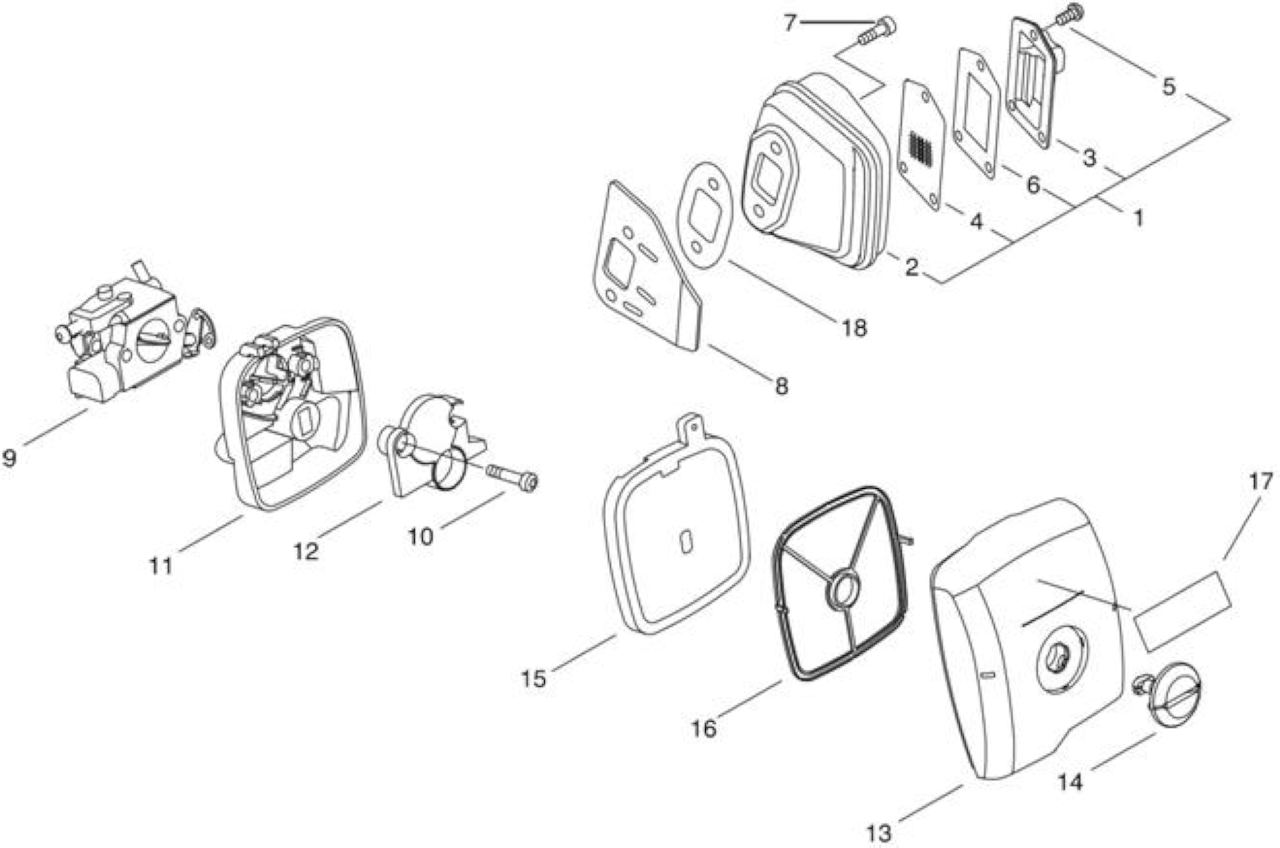

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021045450

*VEDI ECRP021045451 *

1



2

ECRA300001840



1



3

ECRA313001980

GUIDA SCARICO

1



4

ECRA310000431

SCHERMO MARMITTA

1



5

ECR90024204010

VITE SR 4X10

3



6

ECRV104001980

GUARNIZIONE SCARICO

1



7

ECRV805000250

BULLONE TORX 5

2



8

ECRA312000070

GUIDA SCARICO

1



9

ECRA021004210

CARBURATORE X CS360TS/362TES

1



10

ECRV805000080

BOLT, TORX 5

2



11

ECRA225000611

CORPO FILTRO ARIA

1



12

ECRA244000280

PIASTRA

1



13

ECRA232001652

*VEDI ECRP100002760 *

1



14

ECRA235000361

POMELLO

1



15

ECRA226001820

FILTRO ARIA

1



16

ECRA228000030

TENUTA FILTRO ARIA

1



17

ECRX503012640

ETICHETTA

1



18

ECRV104001960

GUARNIZIONE SCARICO

1

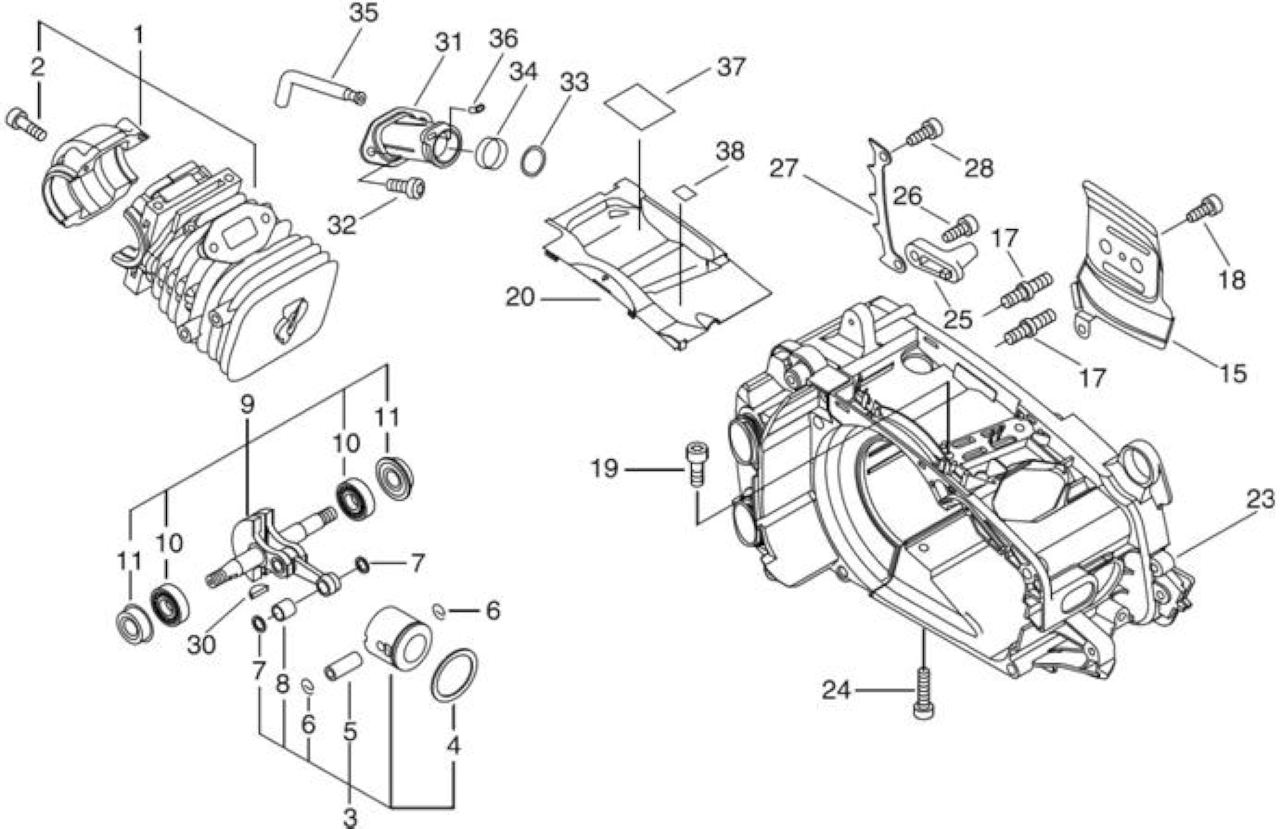

Rif.

Articolo

Descrizione                                  Q.tà

Nota

1

ECRP021045430

CILINDRO X CS360TS                  1



2

ECRV805000210

BULLONE TORX 5X20                  4



3

ECRP021045440

KIT PISTONE X                             1

CS360TS/CS361/362WES



4

ECRA101000670

FASCIA ELASTICA                        1



5

ECR10001315330

SPINOTTO PISTONE                    1



6

ECR10001504630

FERMO SPINOTTO                       2



7

ECR10001460930

DISTANZIALE SPINOTTO            2



8

ECRV553000130

CUSCINETTO DI BIELLA             1



9

ECRP021039160

ALBERO MOTORE COMPL.          1



10

ECR9403536201

CUSCINETTO BB6201/C3            2



11

ECRV505000011

PARAOLIO                 *T.I.04-175 2



15

ECRC305000430

LAMELLA SALVACATENA

1

17

ECRV225000262

PRIGIONIERO LAMA GUIDA

*V225000263

2

18

ECRV804000000

BULLONE TORX 4

1

19

ECRV805000210

BULLONE TORX 5X20

2

20

ECRA127000370

PARAPOLVERE

1

23

ECRA190001151

*VEDI ECRA190001152 *

1

24

ECRV805000180

BULLONE, TORX 5

2

25

ECR43302635430

FERMO CATENA

1

26

ECRV805000010

BULLONE TORX 5

1

27

ECRC304000000

RAMPONE

1

28

ECRV805000000

BULLONE TORX 5

1

30

ECR10014212330

CHIAVELLA ALBERO MOTORE

1

31

ECRA202000231

COLLETTORE ASPIRAZIONE

1

32

ECRV805000140

BULLONE TORX 5

2

33

ECRV311000170

RONDELLA CIRCOLARE

1

34

ECRV451001411

ANELLO COLLETTORE

1

35

ECRV470001910

TUBETTO ASPIRAZIONE

1

36

ECRV351000000

COLLARINO -6.5 MM-

1

37

ECRX505002441

ETICHETTA

1

38

ECRX505007760

ETICHETTA

1

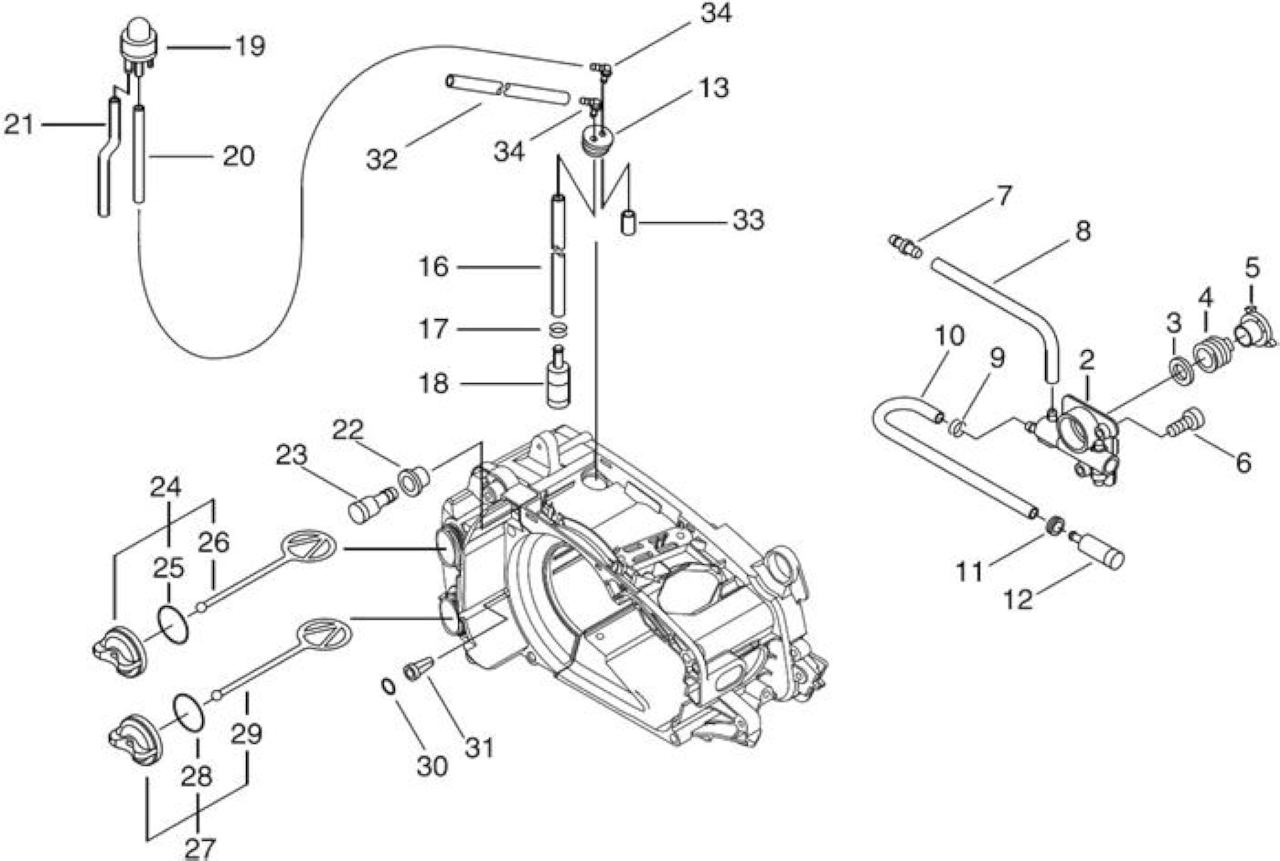

Rif.

Articolo

Descrizione                                  Q.tà

Nota

2

ECRC022000020

POMPA OLIO AUTOMATICA        1

-(OP-7) *T.I.06-339/15-583



3

ECRV308000030

RONDELLA VITE S/FINE              1

*T.I.06-328



4

ECRV652000030

VITE S/FINE - METALLO -            1



5

ECRV356000290

COLLARINO                                 1

*T.I.06-339



6

ECRV804000050

BULLONE TORX 4                        2



7

ECRV187000010

RACCORDO                                  1



8

ECR13201211960

*VEDI ECR13201211961 *          1



9

ECRV490001230

CLIP                                              1



10

ECRV471000740

*VEDI ECRV471000741 *           1



11

ECR13211501461

*VEDI ECR13211501462 *          1



12

ECR43620502832

FILTRO OLIO                               1

*T.I.14-549



13

ECR13211544330

*VEDI ECR13211544331 *          1



16

ECRV471002290

*VEDI ECRV471002291 *           1



17

ECRV490001240

CLIP                                              1



18

ECR13120514931

FILTRO MISCELA                         1

*A369000470



19

ECR12318139130

PRIMER                 - ARANCIONE 1

-



20

ECRV471003380

*VEDI ECRV471003381 *           1



21

ECRV471003400

*VEDI ECRV471003401 *           1



22

ECRV137000000

*VEDI ECRV1370000001 *          1



23

ECR13130056431

VALVOLA SFIATO                        1



24

ECRP021005591

TAPPO MIX COMPLETO               1

-ARANCIO-



25

ECR90072000018

ANELLO GOMMA P-18                 1



26

ECRA365000050

MISCELATORE                             1



27

ECRP021005581

TAPPO OLIO COMPLETO -NERO- 1



28

ECR90072000018

ANELLO GOMMA P-18                 1



29

ECRA365000050

MISCELATORE                             1



30

ECR90072400004

ANELLO DI TENUTA S-4              1



31

ECR43611413930

VALVOLA DI CONTROLLO          1



32

ECRV471003410

*VEDI ECRV471003411 *           1



33

ECRV471003390

TUBETTO                                      1



34

ECRV186000530

RACCORDO                                  2
