Adesivi Avviamento, Bobina Carburatore

Filtro aria, Pescanti

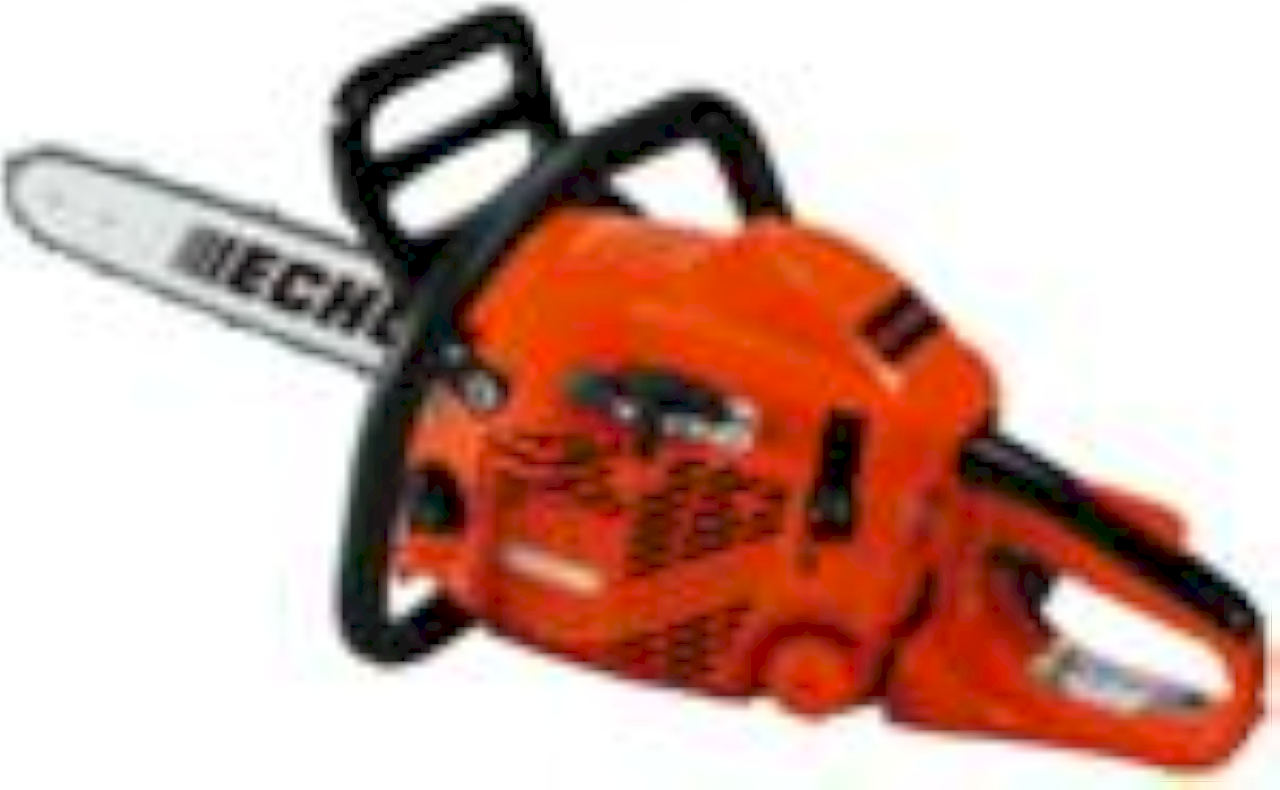

Informazioni tecniche
CILINDRATA	34
LUNGHEZZA BARRA	14 (35)
POTENZA	1,3 (1,8)
SERBATOIO MIX	250
SERBATOIO OLIO	260
PESO	4
PASSO CATENA	3/8 BP
CANALE	1,3

Freno catena, Frizione Impugnatura Marmitta

Motore

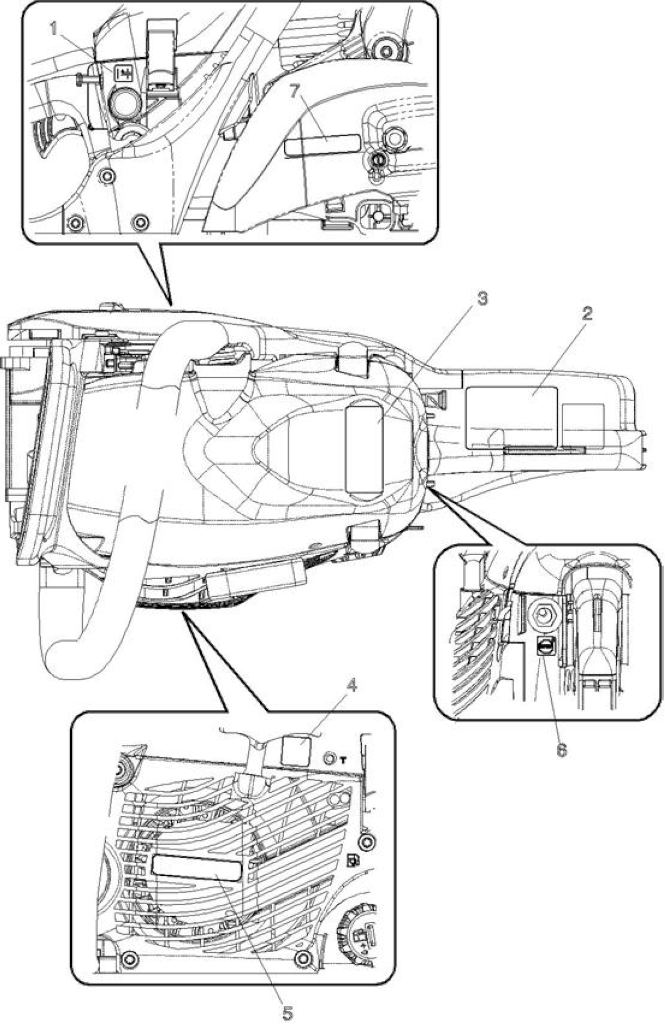

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRX524001900	LABEL	1
2	ECR89034539230	*VEDI ECR89034539230 *	1
3	ECRX503010410	LABEL,MODEL	1
4	ECR89063138130	LABEL, CAUTION	1
5	ECRX502000670	LABEL,ECHO	1
6	ECR89015739130	*VEDI ECR89015739131 *	1
7	ECRX502000340	ETICHETTA	1

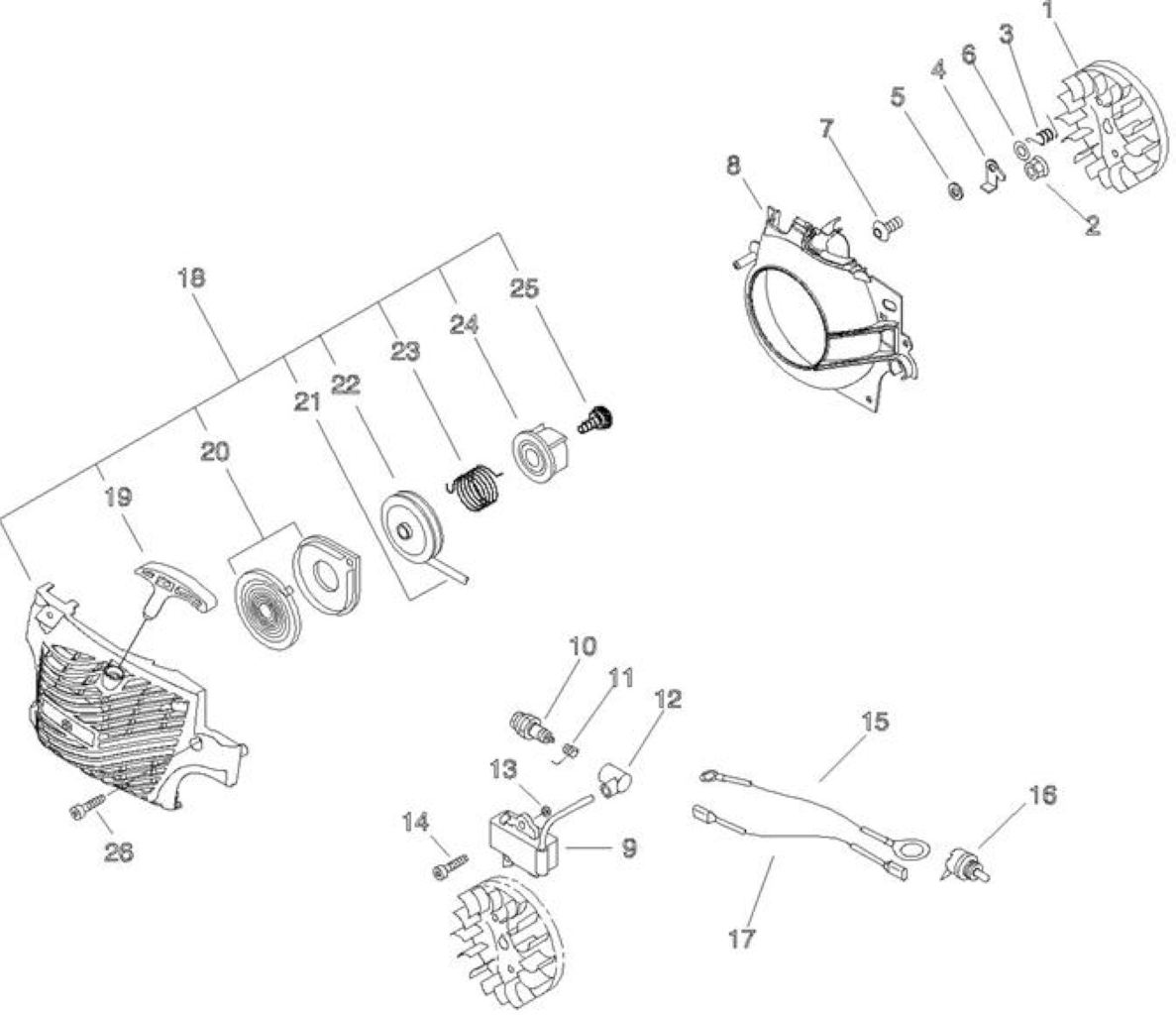

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409000350	VOLANO	1
2	ECR90051500008	DADO N8	1
3	ECR17723435430	MOLLA DI RITORNO	2
4	ECRA514000020	GANCIO AVVIAMENTO	2
5	ECR17724704630	SPESSORE	2
6	ECR90060300005	RONDELLA PIANA M5	2
7	ECRV203000080	BULLONE 5	2
8	ECRA172000830	CARTER VENTOLA	1
9	ECRA411001180	MODULO ACCENSIONE	1
11	ECRA426000020	MOLLA CAPPUCCIO CANDELA	1
12	ECRA427000020	CAPPUCCIO CANDELA	1
13	ECR15011716430	SPESSORE	2
14	ECRV805000210	BULLONE TORX 5X20	2
15	ECRV485001070	LEAD	1
16	ECRA440001190	INTERRUTTORE	1
17	ECRV485001080	LEAD	1
18	ECRA051001301	*VEDI ECRA051001302 *	1
20	ECRP022001330	MOLLA AVVIAMENTO	1
22	ECRA506000460	AVVOLGIFUNE *T.I.11-481	1
23	ECRV452001320	MOLLA DI RITORNO *T.I.11-481	1
24	ECRA507000110	INNESTO AVVIAMENTO *T.I.11-481	1
25	ECR17723661830	*VEDI ECRV253000310 *	1
26	ECRV805000010	BULLONE TORX 5	4

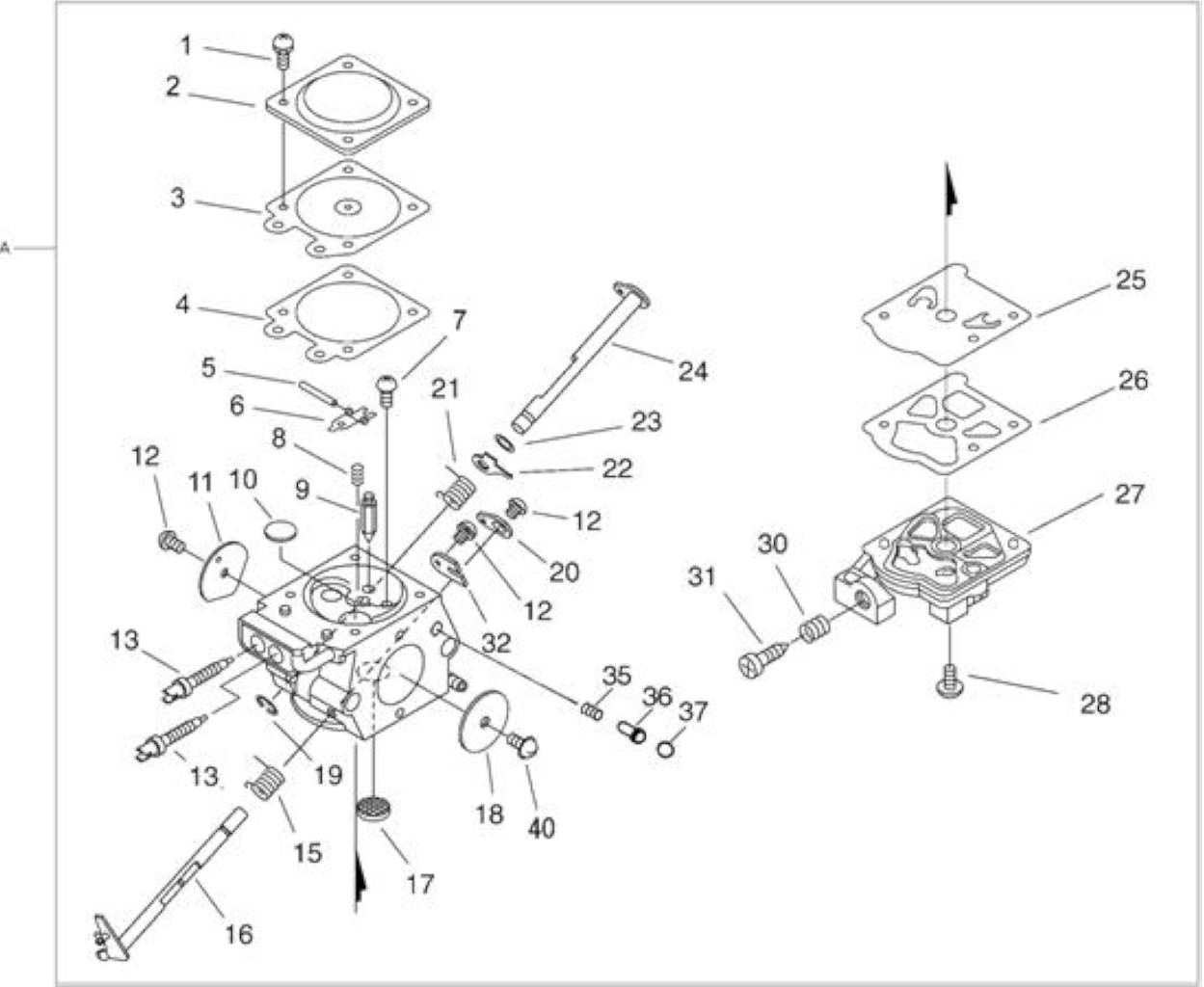

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021003340	*VEDI ECRA021003342 *	1
1	ECR12313002960	VITE COPERCHIO MEMBRANA	4
2	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
3	ECRP003001850	MEMBRANA CON DISCO	1
4	ECR12314003930	GUARNIZIONE MEMBRANA	1
5	ECR12313803930	SPINOTTO	1
6	ECR12312303930	BILANCIERE	1
7	ECR12313903930	VITE BILANCIERE	1
8	ECR12312203660	MOLLA BILANCIERE	1
9	ECR12313719830	SPILLO CARBURATORE	1
10	ECR12314610631	PASTIGLIA CARBURATORE	1
11	ECRP003002250	VALVE, CHOKE	1
12	ECR12311438830	VITE	3
13	ECRP003004170	NEEDLE	2
15	ECR12311337530	MOLLA DI RITORNO	1
16	ECRP003002240	SHAFT ASY,THROTTLE	1
17	ECR12312610631	FILTRO CARBURATORE	1
18	ECR12311623230	FARFALLA ACCELERATORE	1
19	ECR12312715030	FERMO ALBERINO	1
20	ECRP003001040	LEVA ACCELERATORE	1
21	ECRP003002260	MOLLA	1
22	ECRP003001510	LEVA	1
23	ECR12314926030	RONDELLA	1
24	ECRP003000150	ALBERINO ARIA	1
25	ECR12311215030	MEMBRANA POMPANTE	1
26	ECR12312515030	GUARNIZIONE MEMBRANA	1
27	ECR12312409520	COPERCHIO MEMBRANA POMPANTE	1
28	ECR12311003930	VITI COPRI POMPANTE	1
30	ECR12313304260	MOLLA REGISTRO MINIMO	1
31	ECR12313404260	VITE REGISTRO MINIMO	1
32	ECR12312703930	FERMO	1
35	ECR12318609660	MOLLA PER CARBURATORE	1
36	ECR12318509660	PISTONCINO	1
37	ECR12313609660	SFERA	1
40	ECRP003002380	SCREW	1

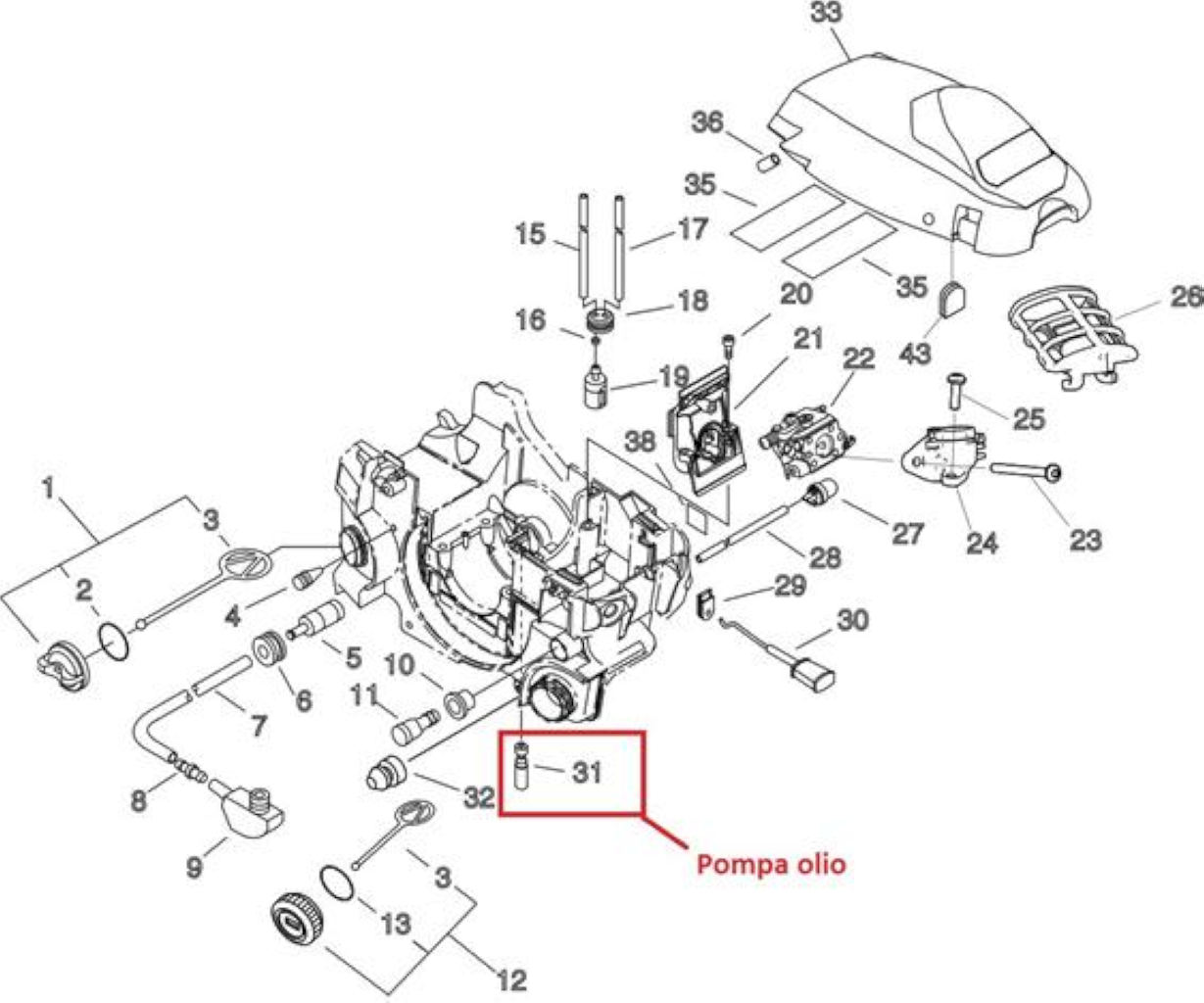

Rif. Articolo Descrizione Q.tà Nota

2 ECR90072000018 ANELLO GOMMA P-18 1

3 ECRA365000050 MISCELATORE 1

4 ECR43611413930 VALVOLA DI CONTROLLO 1

7 ECR13011005260 *VEDI ECR13011005261 * 1

6 ECR13211501461 *VEDI ECR13211501462 * 1

9 ECRV470000810 GOMMINO 1

8 ECRV186000020 *VEDI ECRV186000510 * 1

11 ECRA356000030 *VEDI ECRA356000031 * 1 SOSTITUITO DA

10 ECRV137000000 *VEDI ECRV1370000001 * 1

12 ECR13100437933 *VEDI ECRP021037920 * 1

11 ECRA356000031 VALVOLA SFIATO

1 ECRA356000031

3 ECRA365000050 MISCELATORE 1

13 ECRV581000610 RING,O 1

16 ECR13201309820 *VEDI ECRV490001240 * 1

15 ECRV471002170 *VEDI ECRV471002171 * 1

18 ECR13211544330 *VEDI ECR13211544331 * 1

17 ECRV471001560 *VEDI ECRV471001561 * 1

20 ECRV805000010 BULLONE TORX 5 2

19 ECR13120514930 *VEDI ECR13120514931 * 1

22 ECRA021003340 *VEDI ECRA021003342 * 1

21 ECRA200000352 INSULATOR, INTAKE 1

24 ECRA204000211 SUPPORTO CARBURATORE 1

23 ECRV805000040 BOLT, TORX 5 2

26 ECRA226001420 FILTRO ARIA 1

25 ECRV805000000 BULLONE TORX 5 1

27 ECR12318139130 PRIMER - ARANCIONE 1

28 ECRV471001280 *VEDI ECRV471001281 * 1

-

30 ECRA241000150 LEVA ARIA 1

29 ECRV130000010 GUIDA GOMMA 1

32 ECRV420001790 AMMORTIZZATORE 2

31 ECRC022000071 *VEDI ECRC022000072 * 1

35 ECRV341000120 DEFLETTORE CALORE 2

33 ECRA160002300 *VEDI ECRA160002800 * 1

36 ECR10092735830 PIPE 1

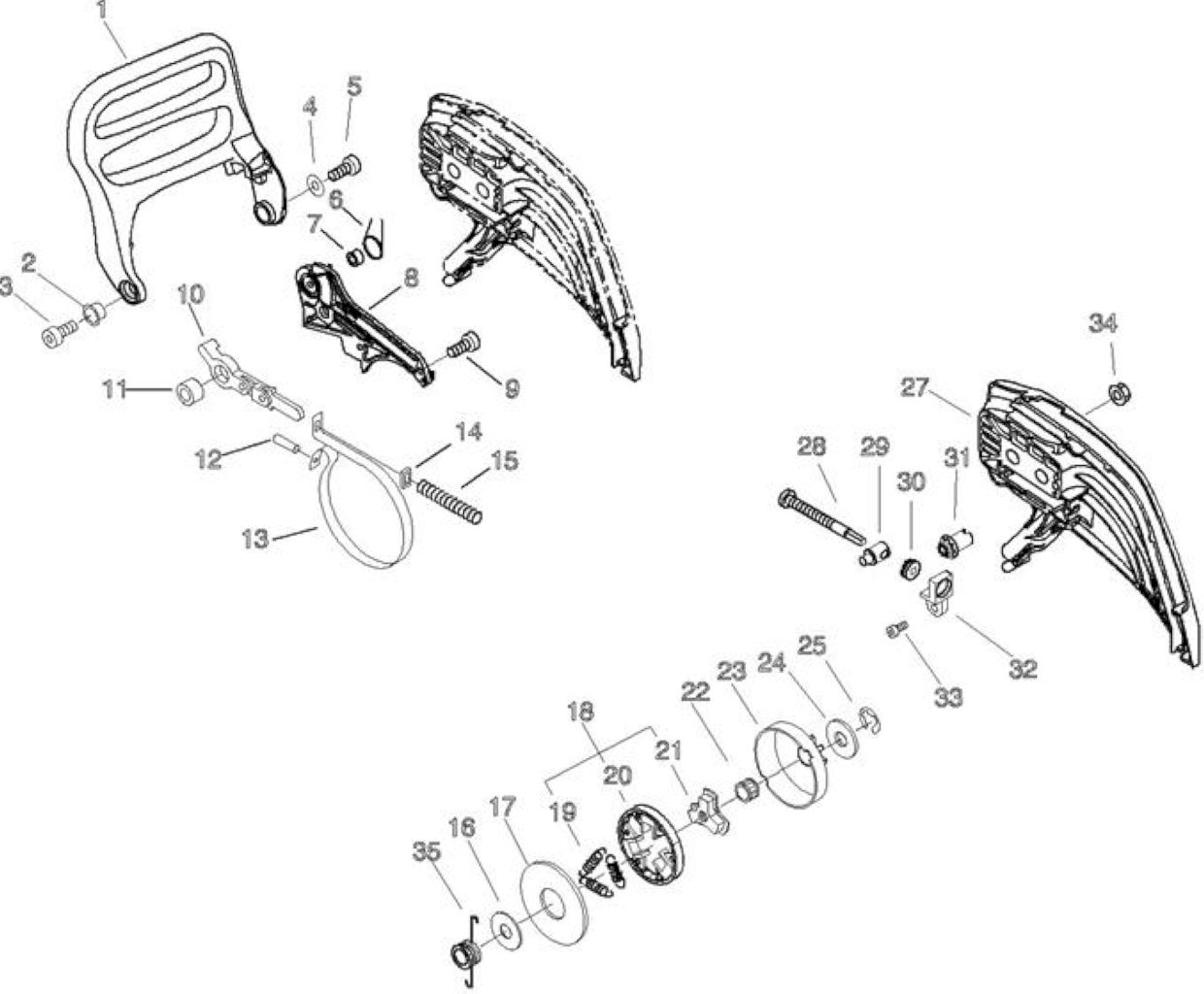

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC320000171	*VEDI ECRC320000172 *	1
2	ECRV356000430	COLLARINO 10	1
4	ECR17721403930	RONDELLA	1
5	ECRV804000020	BOLT, TORX 4	1
6	ECRV452000250	MOLLA DI RITORNO	1
7	ECR43311635430	SPESSORE 8MM	1
8	ECRC345000271	CARTERINO FRENO CATENA	1
9	ECRV804000000	BULLONE TORX 4	3
10	ECRC334000100	LEVERAGGIO FRENO	1
11	ECR43311635430	SPESSORE 8MM	1
12	ECR9305030098	RULLINO	1
13	ECRC328000030	NASTRO FRENO CATENA	1
14	ECRV376000450	SPESSORE -3MM-	1
15	ECRV450000070	MOLLA	1
16	ECRA551000080	RONDELLA FRIZIONE	1
17	ECRA551000140	RONDELLA FRIZIONE	1
18	ECRA056000210	*VEDI ECRA056000211 *	1
19	ECRV451000470	MOLLA FRIZIONE	3
20	ECRP021005810	*VEDI ECRP021005811 *	1
21	ECRA552000100	CENTRO FRIZIONE	1
22	ECR17501203930	CUSCINETTO A RULLI	1
23	ECRA556000542	*VEDI ECRA556000543 *	1
24	ECR10014319830	RONDELLA	1
25	ECRV583000120	ANELLO	1
27	ECRC300000401	*VEDI ECRC300000402 *	1
28	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
29	ECRC309000030	NOTTOLINO TENDICATENA	1
30	ECRV651000011	INGRANAGGIO TENDICATENA	1
31	ECRV651000001	INGRANAGGIO TENDICATENA	1
32	ECRV355000140	COLLARINO 8	1
33	ECRV804000000	BULLONE TORX 4	1
34	ECR43301912330	*VEDI SKRV265000200 *	2
35	ECRV652000040	VITE S/FINE	1

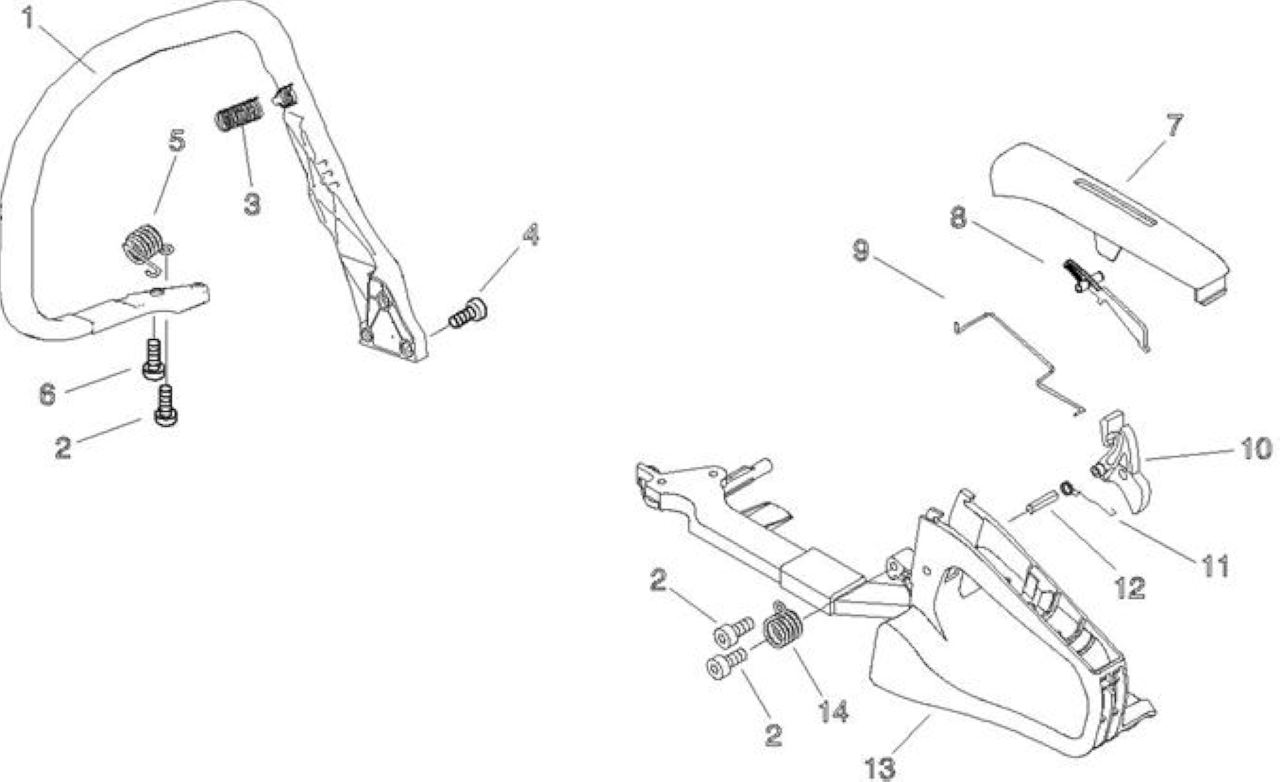

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC400001030	*VEDI ECRC400001670 *	1
2	ECRV805000000	BULLONE TORX 5	3
3	ECRV450001610	MOLLA DI COMPRESSIONE	1
4	ECRV805000010	BULLONE TORX 5	3
5	ECRV450000710	MOLLA DI COMPRESSIONE	1
6	ECRV805000000	BULLONE TORX 5	2
7	ECRC411000040	*VEDI ECRC411000041 *	1
8	ECRC460000072	LEVA FERMO ACC.	1
9	ECRC454000160	ASTINA ACCELERATORE	1
10	ECRC450000212	*VEDI ECRC450000213 *	1
11	ECRV452000260	MOLLA LEVA ACC.	1
12	ECR90034540025	SPINA ELASTICA 4X25 SUS	1
13	ECRC410000450	IMPUGNATURA POSTERIORE	1
14	ECRV450001620	MOLLA DI COMPRESSIONE	1

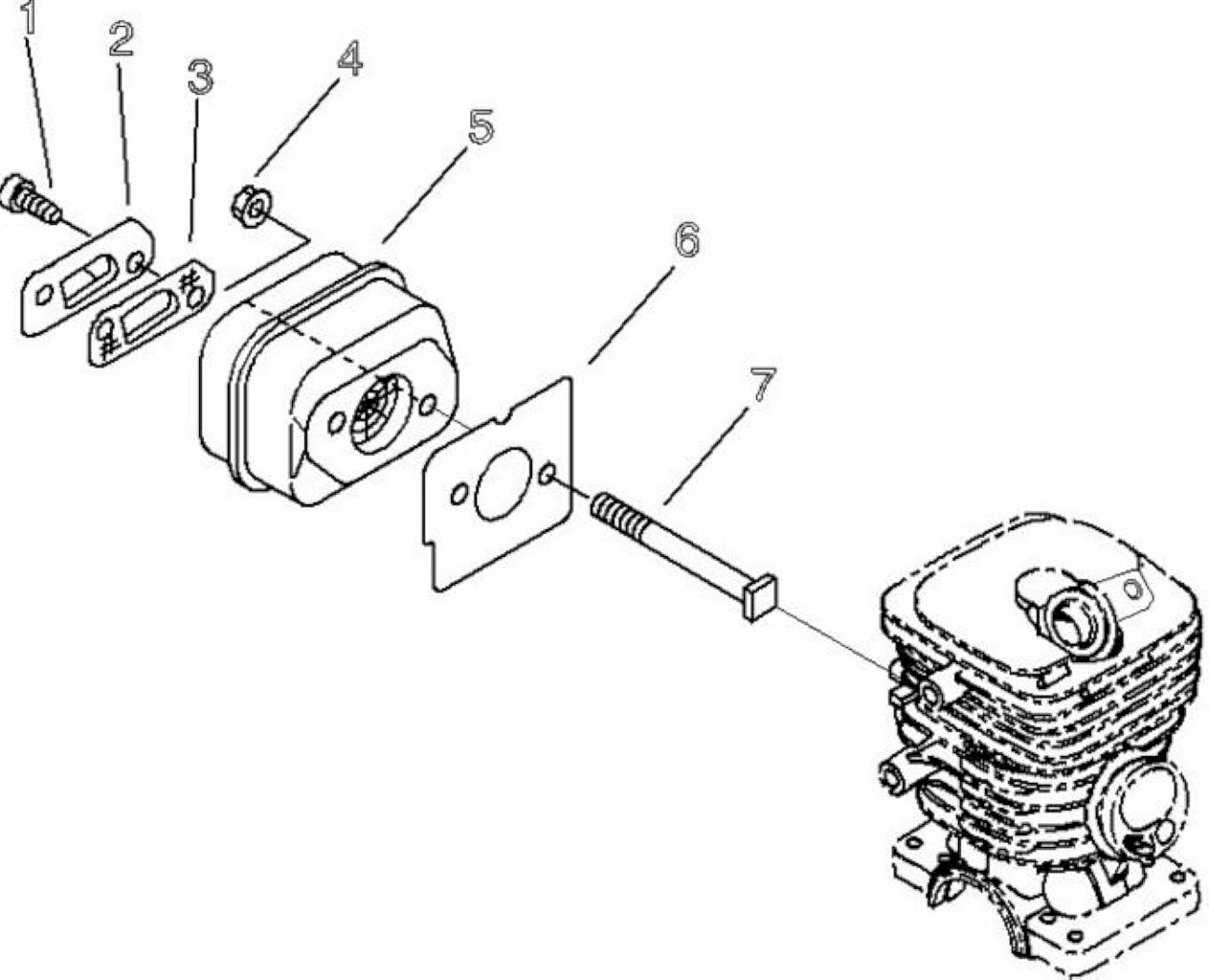

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV804000030	BULLONE 4X8	2
2	ECRA313001120	GUIDE, EXHAUST	1
3	ECRA310000060	SCHERMO MARMITTA	1
4	ECR90051600005	DADO FLANGIATO M5	2
5	ECRA300000830	MARMITTA	1
6	ECRV104000732	GUARNIZIONE MARMITTA	1
7	ECRV203000120	PRIGIONIERO MARMITTA	2

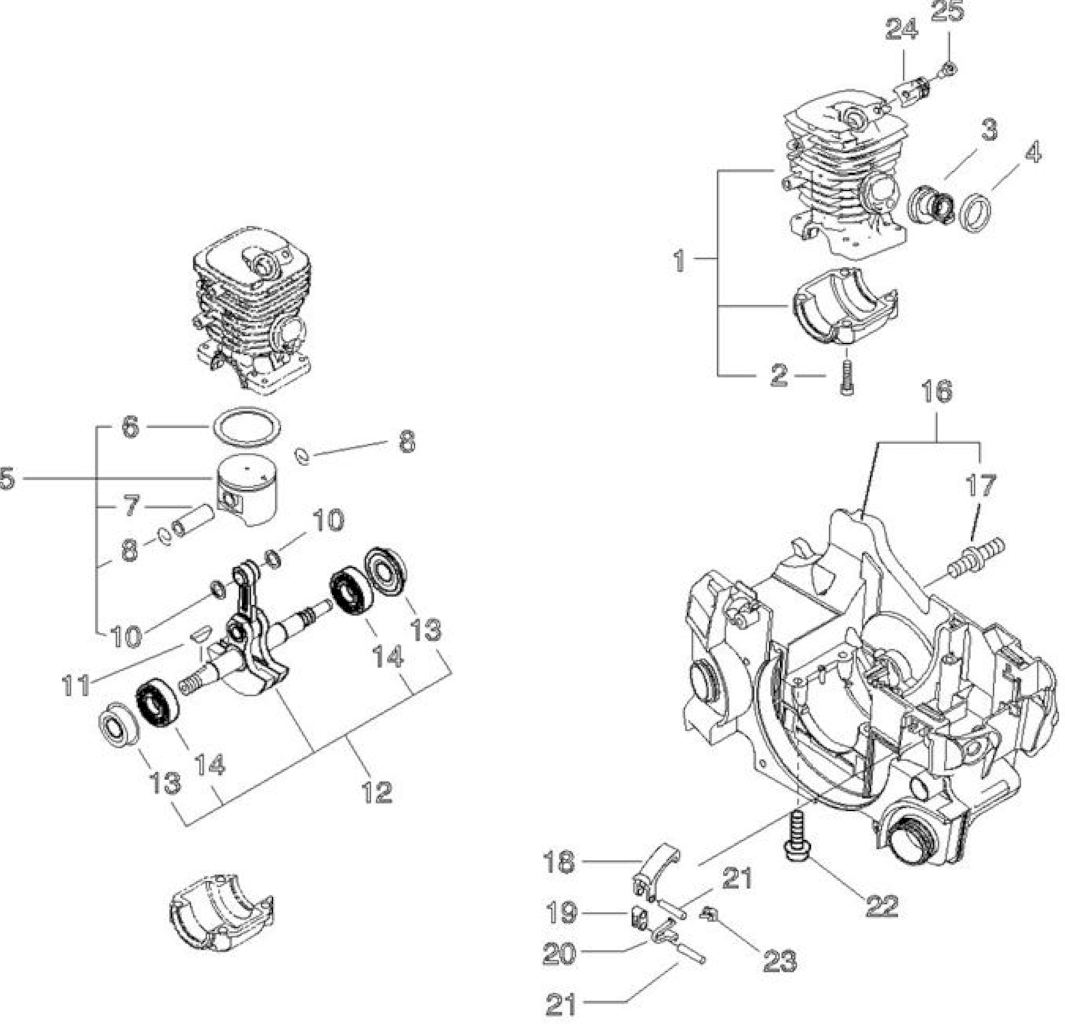

Rif.	Articolo	Descrizione Q.tà	Nota
5	ECRP021035200	*VEDI ECRP021035201 * 1
1	ECRP021035190	CILINDRO C/CARTER X CS352ES 1
2	ECRV805000220	BULLONE TORX 5 -NERO- 4
3	ECRA202000070	*VEDI ECRA202000071 * 1
4	ECRA206000000	ANELLO COLLETTORE 1
6	ECRA101000580	FASCIA ELASTICA 1
7	ECR10001315330	SPINOTTO PISTONE 1
8	ECR10001504630	FERMO SPINOTTO 2
10	ECR10001411520	DISTANZIALE SPINOTTO 2
11	ECR10014212330	CHIAVELLA ALBERO MOTORE 1
12	ECRP021015072	ALBERO MOTORE COMPLETO 1
13	ECRV505000011	PARAOLIO *T.I.04-175 2
14	ECR9403536201	CUSCINETTO BB6201/C3 2
16	ECRP021015084	*VEDI ECRP021036930 * 1
17	ECRV225000030	*VEDI ECRV225000031 * 2
18	ECRC463000030	GANCIO 2
19	ECRJ485000200	RACCORDO 2
20	ECRV490000400	CLIP 2
21	ECRV622000070	SPINOTTO 4
22	ECRV805000180	BULLONE, TORX 5 4
23	ECRC617000500	FERMO 2
24	ECRV456000240	SUPPORTO MOLLA 1
25	ECRV805000140	BULLONE TORX 5 1
