Avviamento, Bobina Carburatore

Freno catena, Frizione Impugnatura, Filtro aria Marmitta

Motore Pompa olio

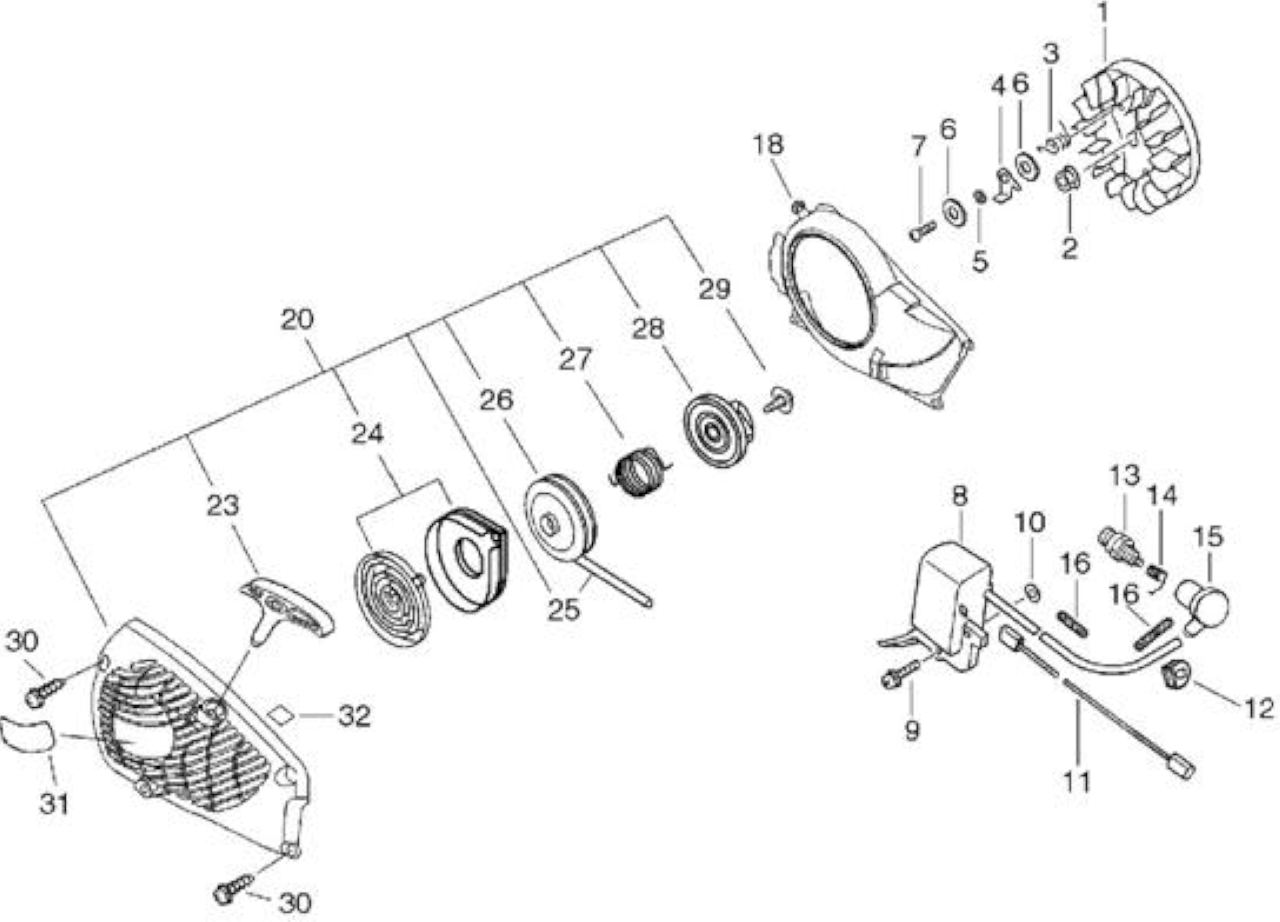

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRA409000170

VOLANO

1



2

ECR90051500008

DADO N8

1



3

ECR17723435430

MOLLA DI RITORNO

2



4

ECRA514000020

GANCIO AVVIAMENTO

2



5

ECR17724704630

SPESSORE

2



6

ECR90060300005

RONDELLA PIANA M5

4



7

ECRV203000080

BULLONE 5

2



8

ECRA411000150

MODULO ACCENSIONE

1



9

ECR90023805022

VITE SR 5X22

2



10

ECR15011716430

SPESSORE

2



11

ECRV485000550

CAVO MASSA

1



12

ECR15611004920

GUIDA IN GOMMA

1



14

ECRA426000000

MOLLA CAPPUCCIO CANDELA

1



15

ECRA427000000

CAPPUCCIO CANDELA

1



16

ECRV475002390

TUBETTO

2



18

ECRA172000501

CARTER VENTOLA

1



20

ECRA051000802

*VEDI ECRA051000803 *

1



23

ECRP022005891

IMPUGNATURA AVVIAMENTO

1



24

ECRP022001330

MOLLA AVVIAMENTO

1



26

ECRA506000030

*VEDI ECRA506000080 *

1



27

ECRV452000220

MOLLA DI RITORNO

*T.I.11-481

1



28

ECRA507000021

*VEDI ECRP022022000 *

1



29

ECR17723661830

*VEDI ECRV253000310 *

1



30

ECR90025604016

VITE SR 4X16

4



31

ECRX502000101

*VEDI ECRX502000102 *

1



32

ECRX505000180

*VEDI ECRX505000181 *

1

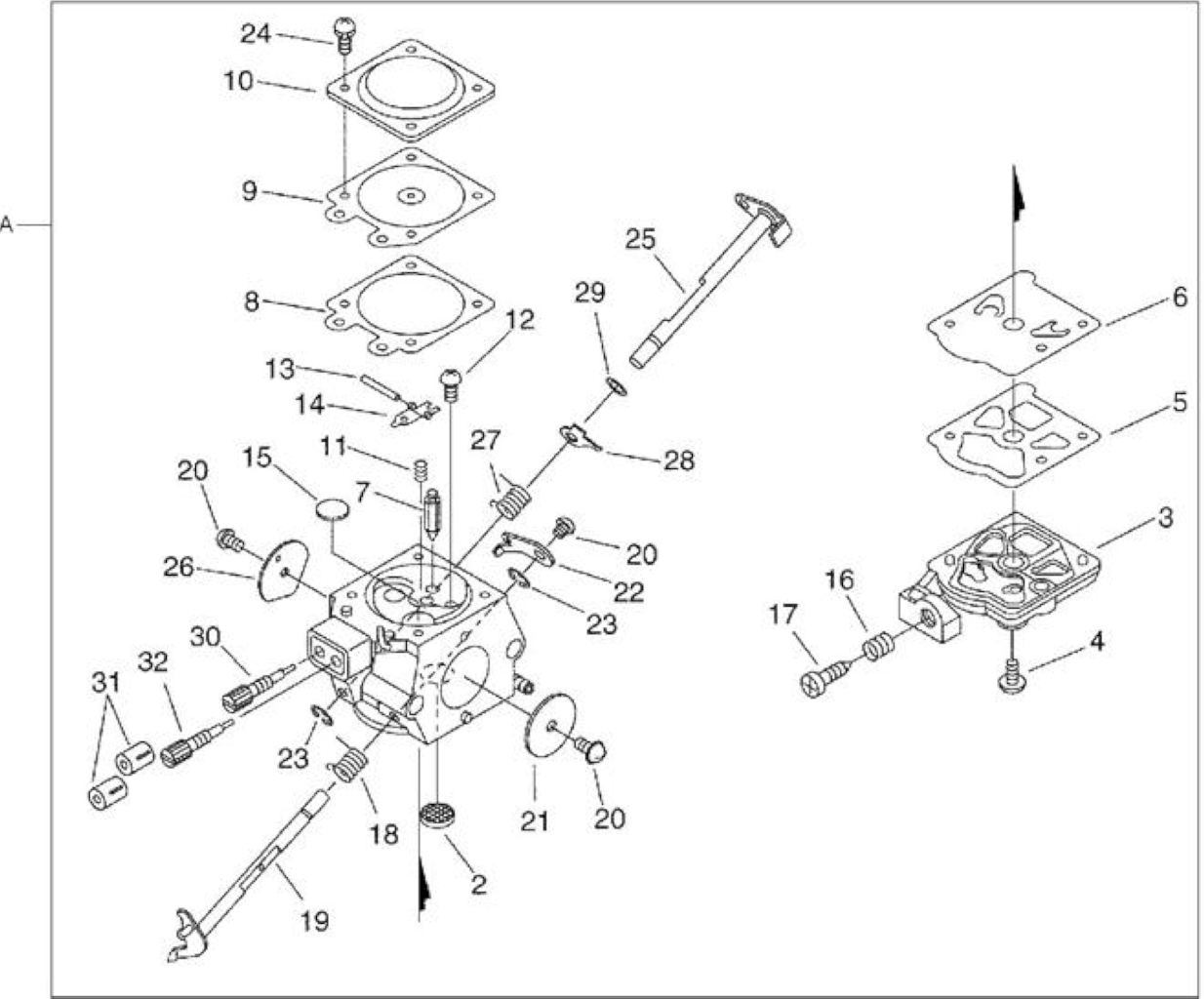

Rif.

Articolo

Descrizione

Q.tà

Nota

A

ECRA021001560

*VEDI ECRA021001561 *

1



2

ECR12312610631

FILTRO CARBURATORE

1



3

ECR12312424430

COPERCHIO MEMBRANA POMPANTE

1



4

ECR12311003930

VITI COPRI POMPANTE

1



5

ECR12312515030

GUARNIZIONE MEMBRANA

1



6

ECR12311215030

MEMBRANA POMPANTE

1



7

ECR12313719830

SPILLO CARBURATORE

1



8

ECR12314027230

GUARNIZIONE MEMBRANA

1



9

ECR12314103930

MEMBRANA CON DISCO

1



10

ECR12314203930

COPERCHIO MEMBRANA POMPANTE

1



11

ECR12312239830

* VEDI ECR12312203660 *

1



12

ECR12313903930

VITE BILANCIERE

1



13

ECR12313803930

SPINOTTO

1



14

ECR12312303930

BILANCIERE

1



15

ECR12314610631

PASTIGLIA CARBURATORE

1



16

ECR12313304260

MOLLA REGISTRO MINIMO

1



17

ECR12313404260

VITE REGISTRO MINIMO

1



18

ECR12311337530

MOLLA DI RITORNO

1



19

ECRP003000480

ALBERINO ACCELERATORE

1



20

ECR12311438830

VITE

3



21

ECR12311610530

FARFALLA ACCELERATORE

1



22

ECRP003001040

LEVA ACCELERATORE

1



23

ECR12312715030

FERMO ALBERINO

2



24

ECR12313002960

VITE COPERCHIO MEMBRANA

4



25

ECRP003001140

ALBERINO ARIA

1



26

ECR12313235430

FARFALLA ARIA

1



27

ECRP003001470

MOLLA

1



28

ECRP003001510

LEVA

1



29

ECR12314926030

RONDELLA

1



30

ECR12311802261

VITE REGOLAZIONE MINIMO

1



31

ECRP003000010

TAPPO LIMITATORE

*T.I.04-203

2



32

ECR12312003661

VITE REGOLAZIONE MASSIMO

1

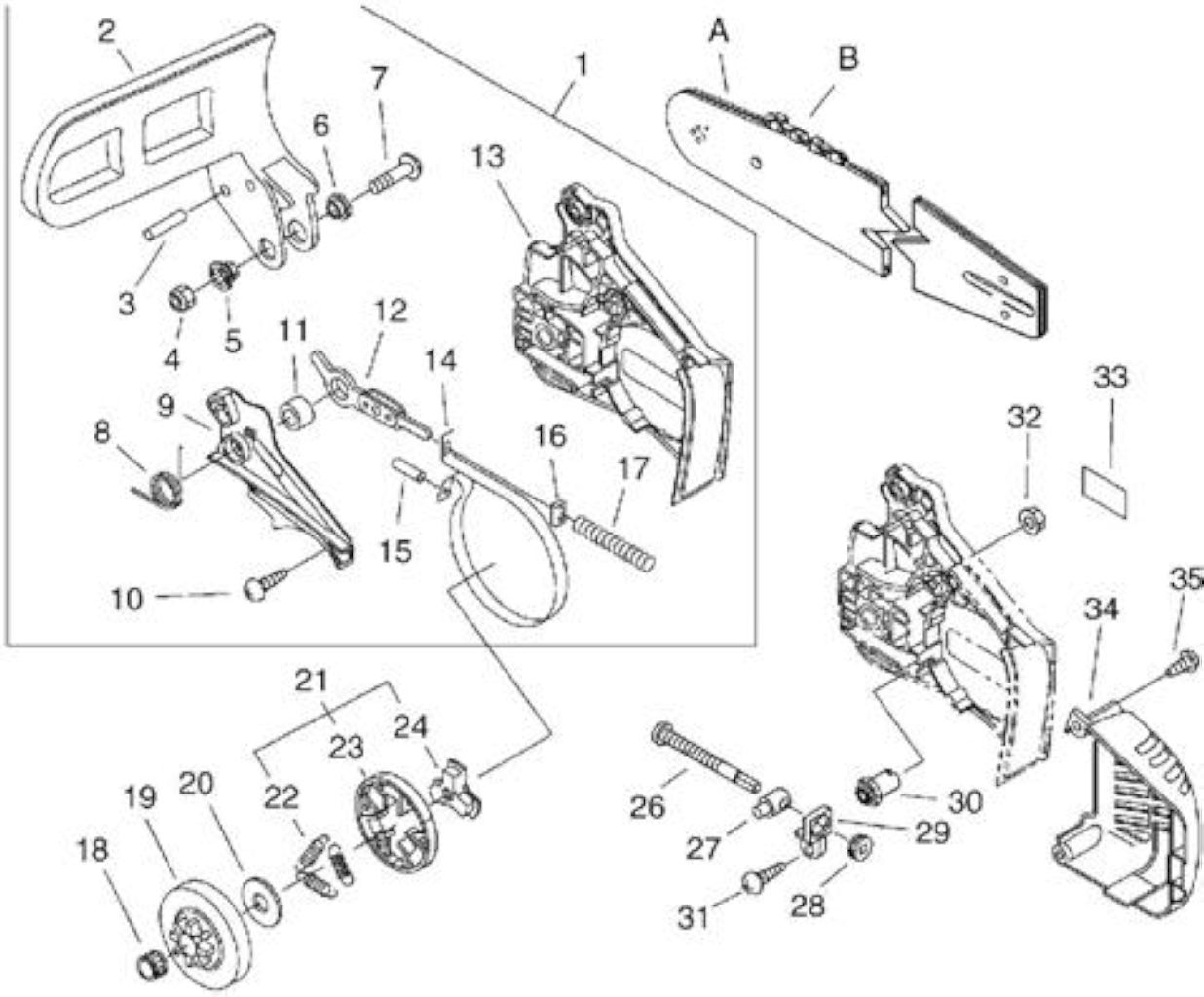

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRC032000215

*VEDI ECRC032000216 *

1



2

ECRC320000046

*VEDI ECRC320000047 *

1



3

ECR90033030260

COPPIGLIA 3X26

2



4

ECR90056250005

*VEDI ECR90056000005 *

1



5

ECRV353000060

COLLARINO 5

1



6

ECR43316739130

SPESSORE

1



7

ECR9131805032

VITE

1



8

ECRV452000110

MOLLA DI RITORNO

*T.I.03-142

1



9

ECRC345000084

CARTERINO FRENO CATENA

1



10

ECR90025304012

VITE SR 4X12

3



11

ECR43311635430

SPESSORE 8MM

1



12

ECRC334000070

LEVERAGGIO FRENO

1



13

ECRC300000242

CARTER SALVACATENA 2 FORI

1



14

ECRC328000030

NASTRO FRENO CATENA

1



15

ECR9305030098

RULLINO

1



16

ECRV376000450

SPESSORE -3MM-

1



17

ECRV450000070

MOLLA

1



18

ECR17501200831

CUSCINETTO A RULLI

1



19

ECR17500539132

*VEDI ECR17500539133 *

1



20

ECRA551000010

RONDELLA FRIZIONE

1



21

ECRA056000070

*VEDI ECRP021005900 *

*T.I.03-125

1



22

ECRV451000470

MOLLA FRIZIONE

3



23

ECRA555000060

*VEDI ECRP021005810 *

3



24

ECRA552000020

CENTRO FRIZIONE

1



26

ECRV203000041

VITE TENDICATENA 8 MM

*T.I.06-316

1



27

ECRC309000030

NOTTOLINO TENDICATENA

1



28

ECRV651000011

INGRANAGGIO TENDICATENA

1



29

ECRV355000140

COLLARINO 8

1



30

ECRV651000001

INGRANAGGIO TENDICATENA

1



31

ECR90025304012

VITE SR 4X12

1



32

ECR43301903933

DADO CARTER SALVACATENA

2



33

ECRX502000340

ETICHETTA

1



34

ECRA320000183

COPERCHIO MARMITTA

1



35

ECR90025304016

VITE SR 4X16

2















ECRC400000321

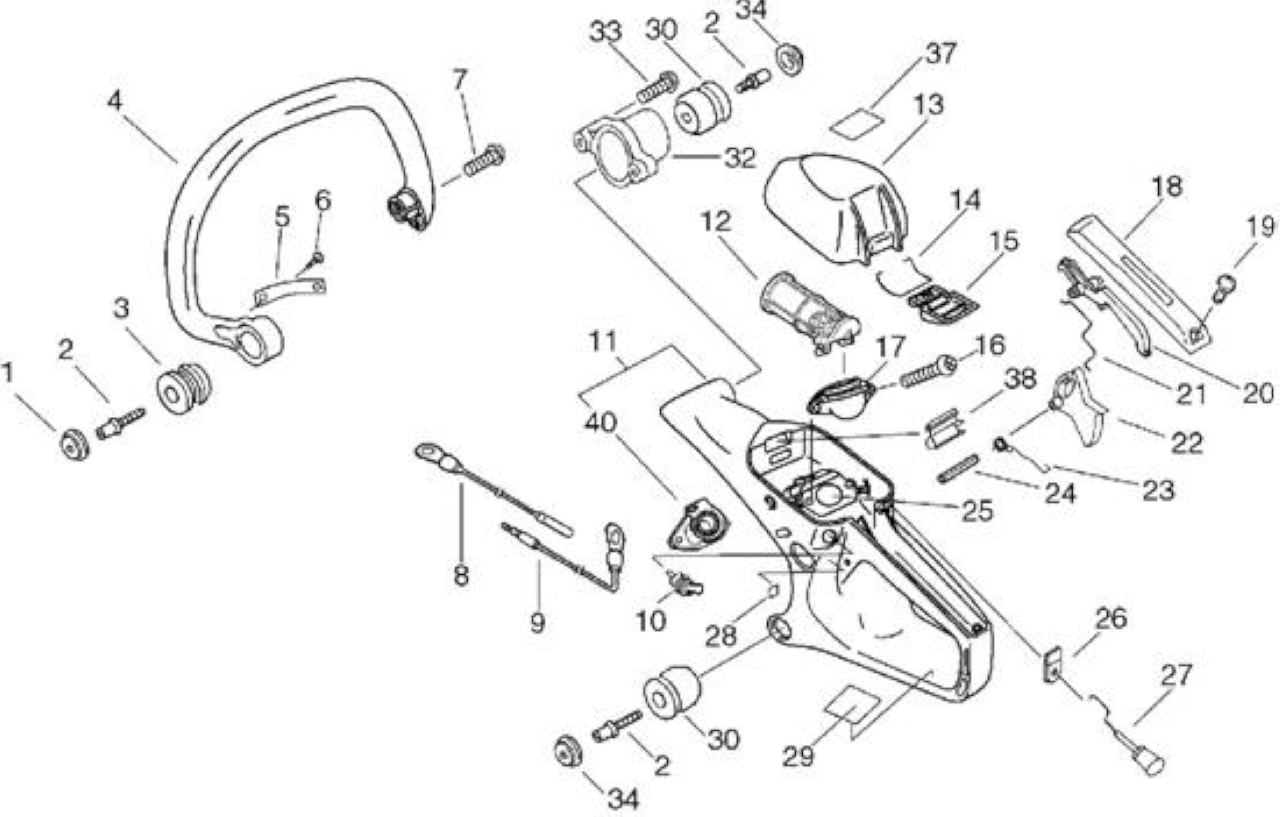

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECR10091814330

TAPPO AMMORTIZZATORE

1



2

ECRV202000020

VITE AMMORTIZZATORE

3



3

ECRV401000120

AMMORTIZZATORE

1



4

ECRC400000320

*VEDI ECRC400000321 *

1

SOSTITUITO DA

4

ECRC400000321

IMPUGNATURA ANTERIORE

1



5

ECRC617000200

FASCETTA

1



6

ECR90025304008

VITE 4*8

1



7

ECR90025305020

VITE SR 5X20

2



8

ECRV485000560

LEAD

1



9

ECRV485000571

LEAD

1



10

ECR16340038430

INTERRUTTORE COMPLETO

1



11

ECRP021011541

IMPUGNATURA DX C/COLLETTORE *06-347

1



40

ECRA202000033

COLLETTORE

*T.I.06-347

1



12

ECRA226000260

FILTRO ARIA

1



13

ECRA232000191

COPERCHIO FILTRO ARIA

1



14

ECRV582000020

FERMO

1



15

ECRA235000140

GANCIO COPERCHIO FILTRO ARIA

1



16

ECR90023805050

VITE SR 5X50

2



17

ECRA204000060

SUPPORTO CARBURATORE

1



18

ECRC411000001

COPRI IMPUGNATURA DESTRA*T.I.06-327

1



18

ECRC411000001

COPRI IMPUGNATURA DESTRA*T.I.06-327

1



19

ECR90025304012

VITE SR 4X12

1



20

ECR17809037930

BLOCCA ACCELERATORE

1



21

ECRC454000110

ASTINA ACCELERATORE

1



22

ECRC450000140

*VEDI ECRC450000141 *

1



22

ECRC450000141

LEVA ACCELERATORE

1



23

ECR17804335430

MOLLA DI RITORNO *T.I.06-327

1

SOSTITUITO DA ECRV452000260

23

ECRV452000260

MOLLA LEVA ACC.

1



24

ECR90034540025

SPINA ELASTICA 4X25 SUS

1



25

ECRA021001560

*VEDI ECRA021001561 *

1



26

ECRV130000010

GUIDA GOMMA

1



27

ECRA241000060

LEVA ARIA

1



28

ECR89015739130

*VEDI ECR89015739131 *

1



29

ECR89034539230

*VEDI ECR89034539230 *

1



30

ECRV400000070

AMMORTIZZATORE

2



32

ECRV424000000

SUPPORTO AMMORTIZZATORE

1



33

ECR90025304016

VITE SR 4X16

2



34

ECR10091815130

TAPPO AMMORTIZZATORE

2



37

ECRX503009140

LABEL,MODEL

1



38

ECRV142000020

GOMMINO PARAPALVORE

1

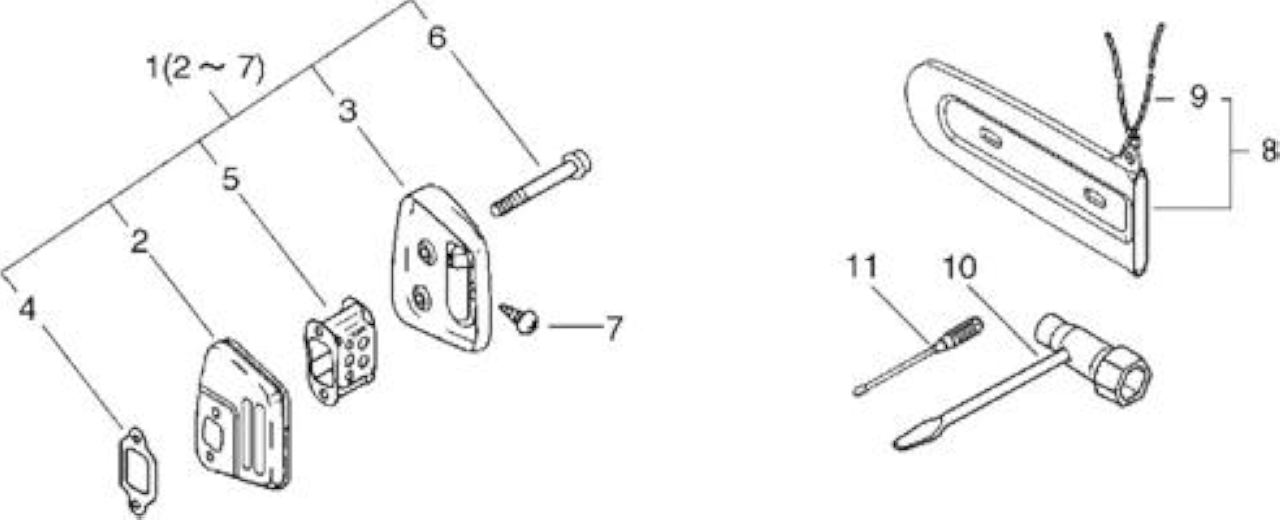

Rif.

Articolo

Descrizione

Q.tà Nota

1

ECRP021009930

MARMITTA COMPLETA

1

2

ECRA300000370

MUFFLER,EXHAUST

1

3

ECRA303000041

* VEDI ECRP021008650 *

1

4

ECR14551013931

GUARNIZIONE MARMITTA

1

5

ECRA301000000

PIASTRA MARMITTA

1

6

ECR9110705040

BULLONE MARMITTA

2

7

ECR90025004008

VITE SR 4X08

1

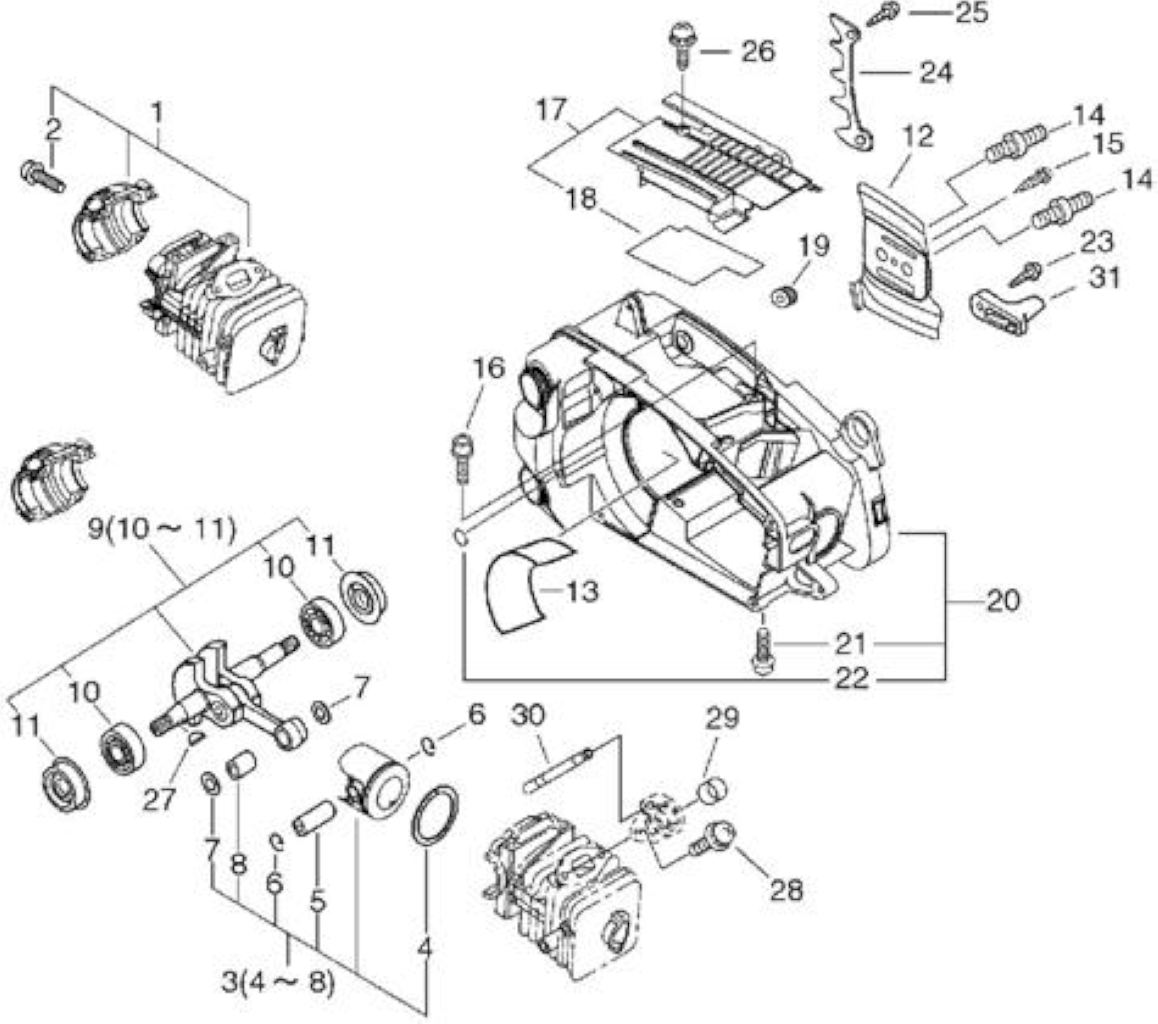

Rif.

Articolo

Descrizione

Q.tà

Nota

1

ECRP021009250

CILINDRO C/CARTER X CS350T/351/WES *T.I.05-277*

1



2

ECR90016205025

BULLONE BRUGOLA 5X25

4



3

ECRP021009230

KIT PISTONE X CS350T/351WES

*T.I.05-277*

1



4

ECRA101000120

FASCIA ELASTICA

*T.I.05-277

1



5

ECR10001315330

SPINOTTO PISTONE

1



6

ECR10001504630

FERMO SPINOTTO

2



7

ECR10001460930

DISTANZIALE SPINOTTO

2



8

ECRV553000040

CUSCINETTO DI BIELLA

1



9

ECRP021010701

*VEDI ECRP021010703 *

1



10

ECR9403536201

CUSCINETTO BB6201/C3

2



11

ECRV505000010

*VEDI ECRV505000011 *

2



12

ECRC305000080

LAMELLA SALVACATENA

*T.I.04-216

1



13

ECRV420001110

FETTUCCIA ADESIVA

1



14

ECR43301103931

*VEDI ECRV224000031 *

2



15

ECR90025304010

VITE SR 4X10

1



16

ECR90010605020

BULLONE BRUGOLA 5X20

2



17

ECRP021008741

PIASTRA PARAPOLVERE

1



18

ECRV341000040

WASHER,SQUARE

1



19

ECR16391130130

TAPPO IN GOMMA

1



20

ECRP021008676

*VEDI ECRP021008677 *

1



21

ECR90010605030

BOLT, H.S.H. 5*30

2



22

ECR90072400004

ANELLO DI TENUTA S-4

1



23

ECR90025305020

VITE SR 5X20

1



24

ECRC304000000

RAMPONE

1



25

ECR90025305020

VITE SR 5X20

1



26

ECR90025304012

VITE SR 4X12

2



27

ECR10014212330

CHIAVELLA ALBERO MOTORE

1



28

ECR9142005012

VITE

2



29

ECRV359000060

COLLARINO 16

1



30

ECRV470000481

*VEDI ECRV470000482 *

1



31

ECR43302635430

FERMO CATENA

1

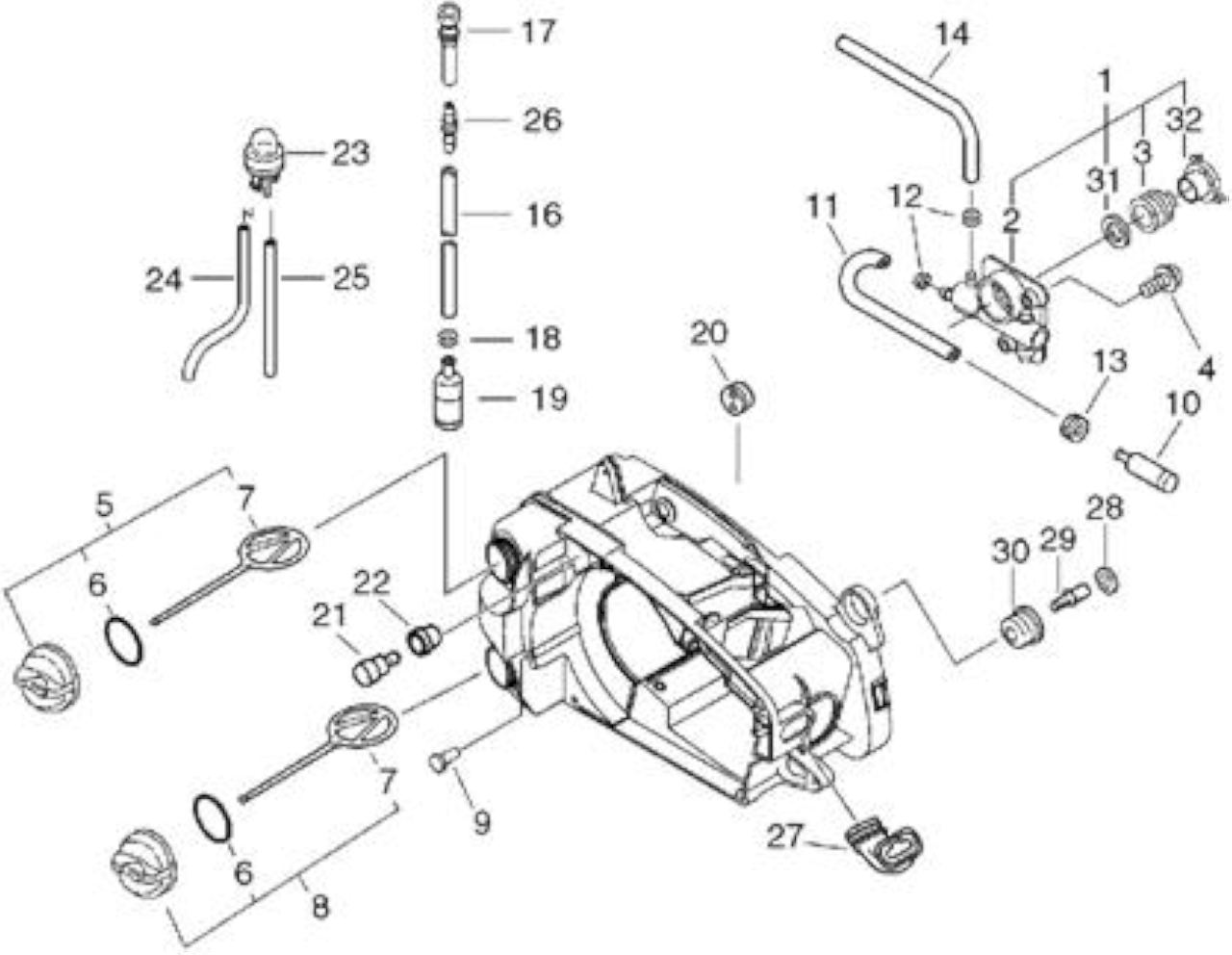

Rif.

Articolo

Descrizione                                  Q.tà

Nota

1

ECRP021010890

*VEDI ECRP021033920 *           1



2

ECRC022000020

POMPA OLIO AUTOMATICA        1

-(OP-7) *T.I.06-339/15-583



3

ECRV652000030

VITE S/FINE - METALLO -            1



32

ECRV356000290

COLLARINO                                 1

*T.I.06-339



31

ECRV308000030

RONDELLA VITE S/FINE              1

*T.I.06-328



4

ECR90023804012

VITE SR 4X12                               2



5

ECRP021005591

TAPPO MIX COMPLETO               1

-ARANCIO-



6

ECR90072000018

ANELLO GOMMA P-18                 1



7

ECRA365000050

MISCELATORE                             1



8

ECRP021005581

TAPPO OLIO COMPLETO -NERO- 1



6

ECR90072000018

ANELLO GOMMA P-18                 1



7

ECRA365000050

MISCELATORE                             1



9

ECR43611413930

VALVOLA DI CONTROLLO          1



10

ECR43620502832

FILTRO OLIO                               1

*T.I.14-549



11

ECRV471000740

*VEDI ECRV471000741 *           1



12

ECR13201326630

*VEDI ECRV490001230 *           2



13

ECR13211501461

*VEDI ECR13211501462 *          1



14

ECRV471000760

*VEDI ECRV471000761 *           1



16

ECRV471000750

*VEDI ECRV471000751 *           1



17

ECRV470000320

*VEDI ECRV470000321 *           1



18

ECR13201309820

*VEDI ECRV490001240 *           1



19

ECR13120514930

*VEDI ECR13120514931 *          1



20

ECR13211544330

*VEDI ECR13211544331 *          1



21

ECR13130056430

*VEDI ECR13130056431 *          1



22

ECRV137000000

*VEDI ECRV1370000001 *          1



23

ECR12318139130

PRIMER                 - ARANCIONE 1

-



24

ECRV471001440

*VEDI ECRV471001441 *           1



25

ECRV471001290

*VEDI ECRV471001291 *           1



26

ECRV186000020

*VEDI ECRV186000510 *           1



27

ECRA239000030

RACCORDO                                  1



28

ECR10091815130

TAPPO AMMORTIZZATORE         1



29

ECRV202000020

VITE AMMORTIZZATORE             1



30

ECR10091018830

*VEDI ECR10092139130 *          1
