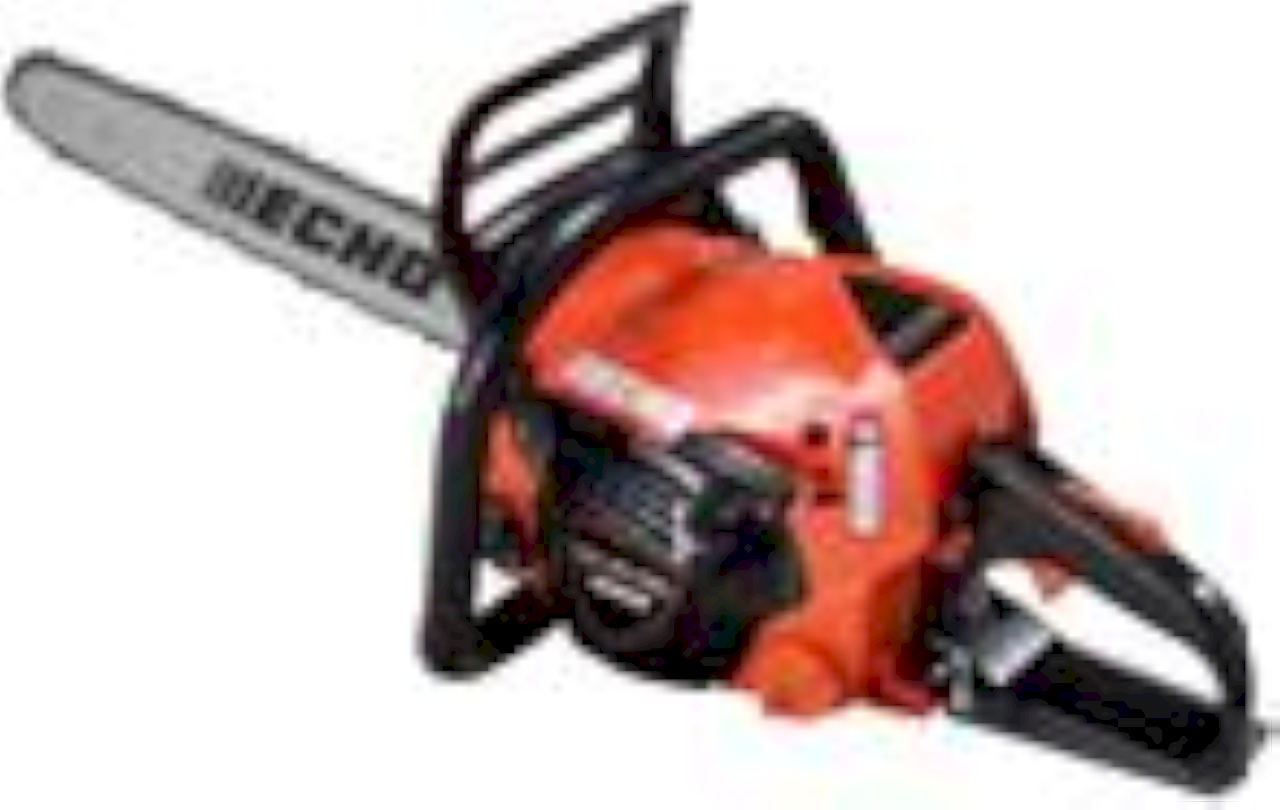

CS-3510ES

Avviamento Bobina, Volano Carburatore

Carter motore, Pompa olio Filtro aria, Carburatore

Freno catena, Campana, Frizione, Vite senza fine Impugnature

Marmitta Motore Optional

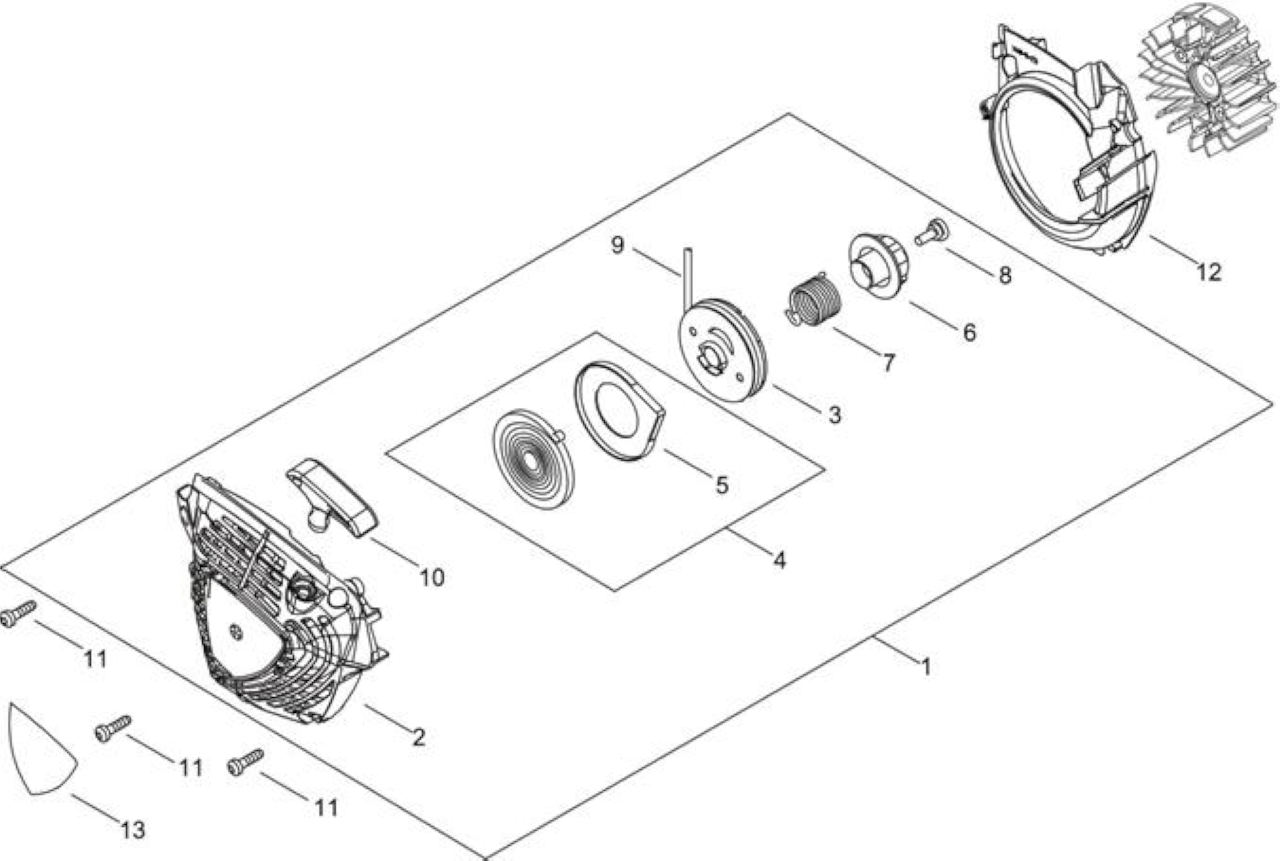

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA051003490	AVVIAMENTO COMPL.X CS3510ES/341AC	1
2	ECRP022055660	CARTER AVVIAMENTO	1
3	ECRP022055670	PULEGGIA AVVIAMENTO	1
4	ECRP022001330	MOLLA AVVIAMENTO	1
5	ECRP022033280	PIASTRA MOLLA AVVIAMENTO	1
6	ECRA507000110	INNESTO AVVIAMENTO *T.I.11-481	1
7	ECRV452001320	MOLLA DI RITORNO *T.I.11-481	1
8	ECR17723661830	VEDI ECRV253000310	1
10	ECRP022005891	IMPUGNATURA AVVIAMENTO	1
11	ECRV805000010	BULLONE TORX 5	3
12	ECRA172003620	CARTER VENTOLA	1
13	ECRX547003640		1

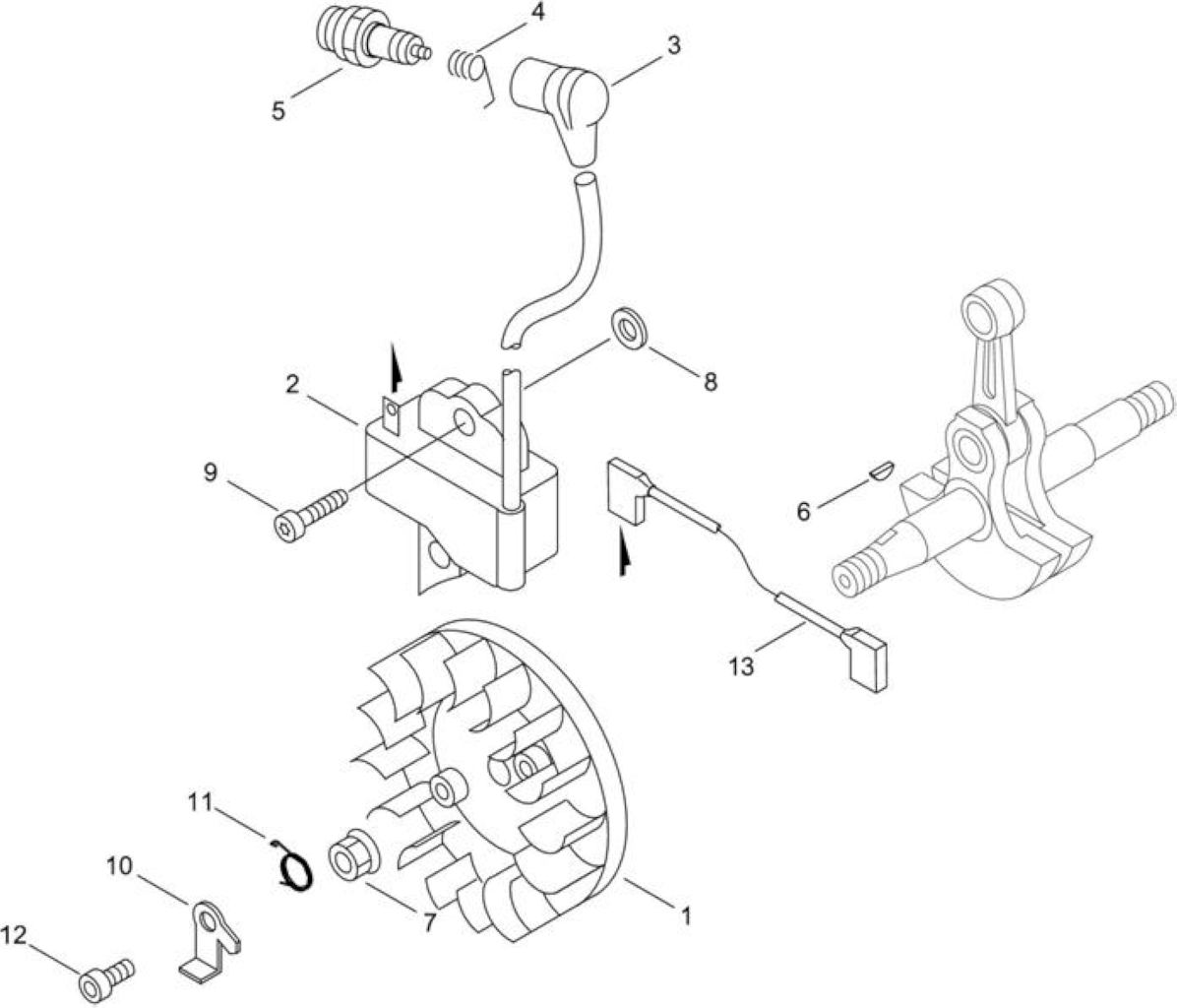

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA409001180	VOLANO	1
2	ECRA411001960	MODULO ACCENSIONE	1
3	ECRA427000013	CAPPUCCIO CANDELA	1
4	ECRA426000010	MOLLA CAPPUCCIO CANDELA	1
6	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
7	ECR90051500008	DADO N8	1
8	ECR15011716430	SPESSORE	2
9	ECRV805000210	BULLONE TORX 5X20	2
10	ECRA514000020	GANCIO AVVIAMENTO	2
11	ECR17723435430	MOLLA DI RITORNO	2
12	ECRV203002250	BULLONE 5	2
13	ECRV485003510		1

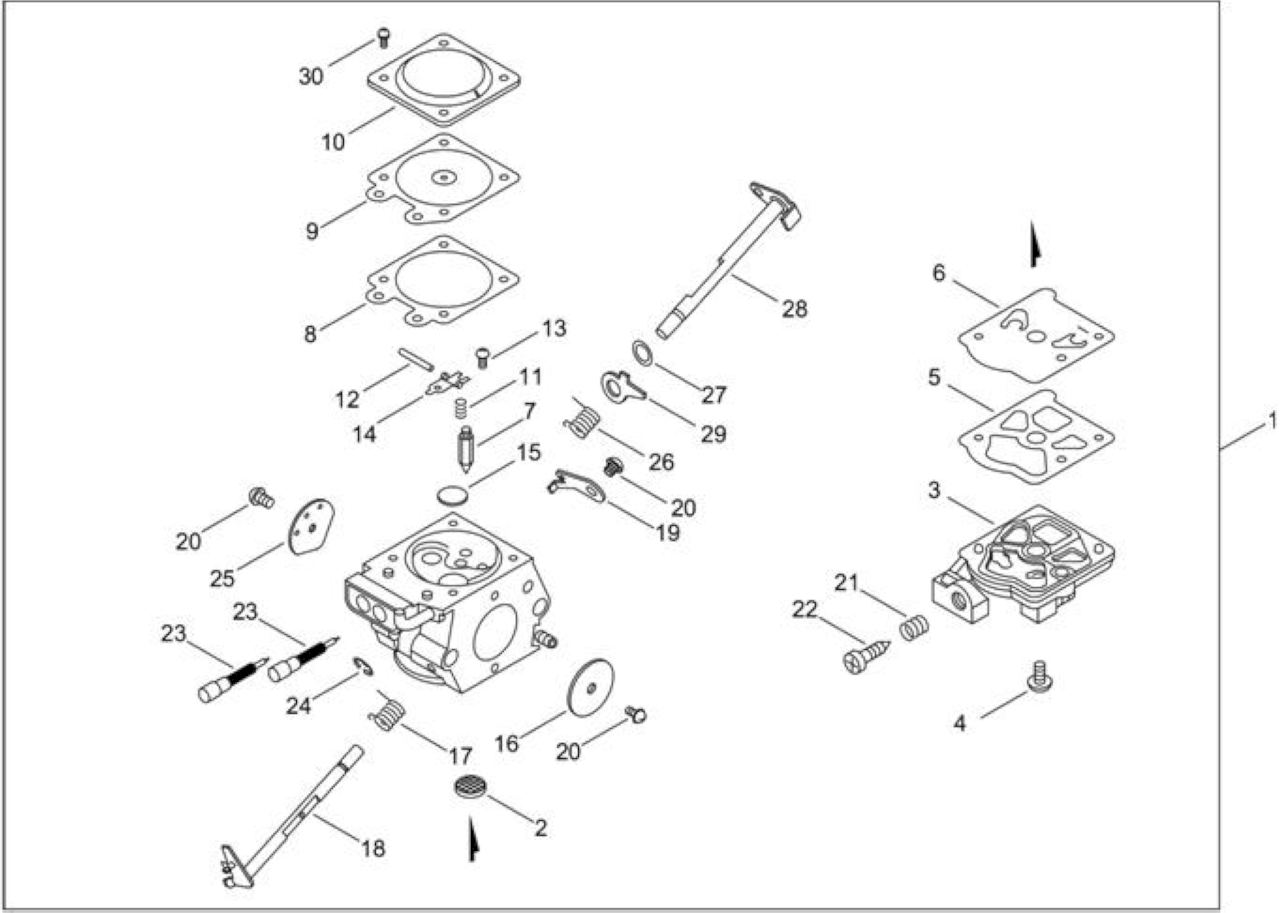

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA021005280	CARBURATORE COMPL.PER CS3510ES	1
2	ECR12312610631	FILTRO CARBURATORE	1
3	ECRP003006480		1
4	ECR12311003930	VITI COPRI POMPANTE	1
5	ECR12312515030	GUARNIZIONE MEMBRANA	1
6	ECR12311215030	MEMBRANA POMPANTE	1
7	ECR12313719830	SPILLO CARBURATORE	1
8	ECR12314003930	GUARNIZIONE MEMBRANA	1
9	ECRP003001850	MEMBRANA CON DISCO	1
10	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
11	ECR12312203660	MOLLA BILANCIERE	1
12	ECR12313803930	SPINOTTO	1
13	ECRP003005400		1
14	ECR12312303930	BILANCIERE	1
15	ECR12314610631	PASTIGLIA CARBURATORE	1
16	ECRP003000310	VALVOLA ACCELERATORE	1
17	ECR12311337530	MOLLA DI RITORNO	1
18	ECRP003000480	ALBERINO ACCELERATORE	1
19	ECRP003006470		1
20	ECR12311438830	VITE	3
21	ECR12313304260	MOLLA REGISTRO MINIMO	1
22	ECR12313404260	VITE REGISTRO MINIMO	1
23	ECRP003004190	VITE REGOLAZIONE	2
24	ECR12312715030	FERMO ALBERINO	2
25	ECRP003001960	VALVOLA ARIA	1
26	ECRP003002260	MOLLA	1
27	ECR12314926030	RONDELLA	1
28	ECRP003006490		1
29	ECRP003001510	LEVA	1
30	ECR12313002960	VITE COPERCHIO MEMBRANA	4

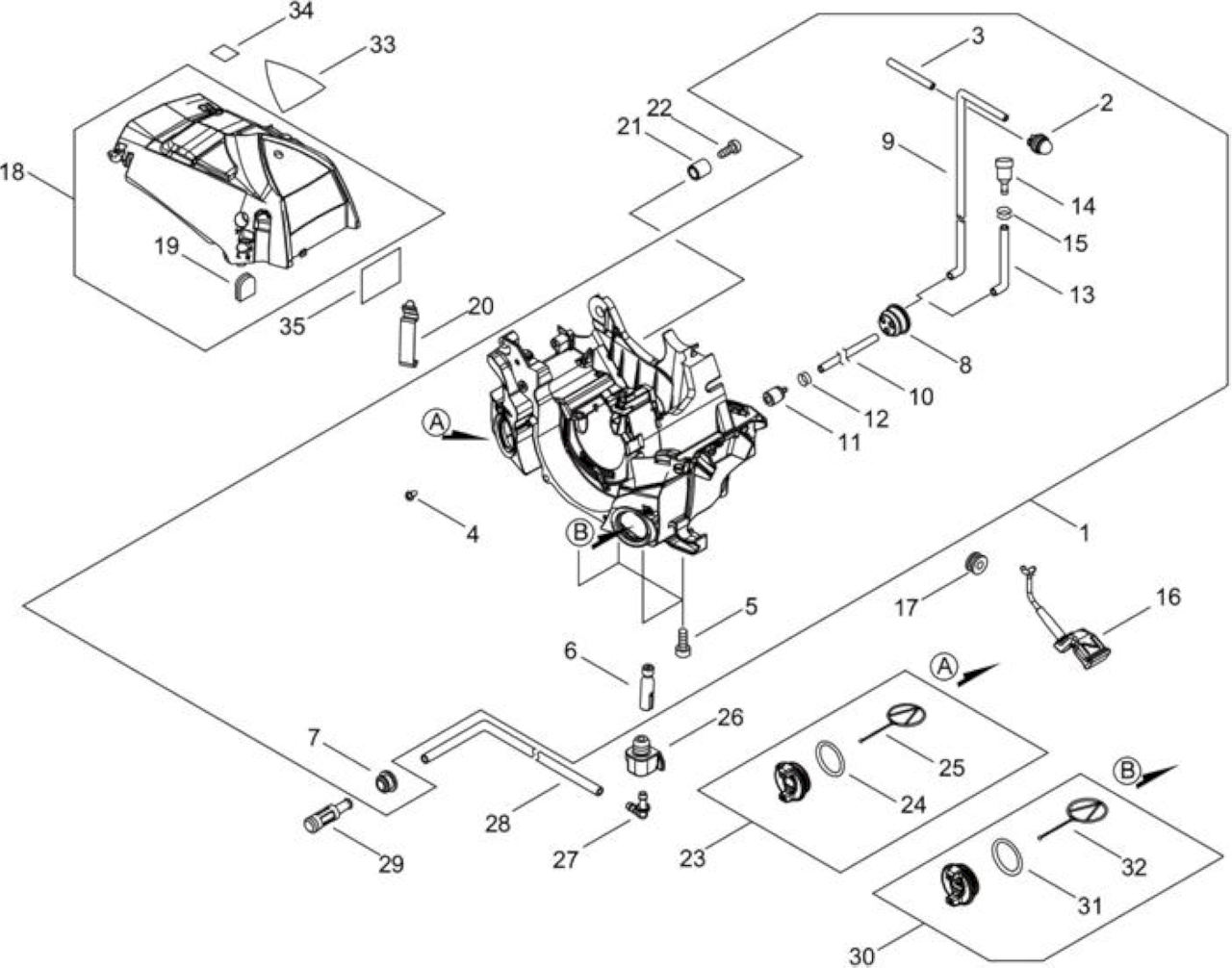

Rif. Articolo Descrizione Q.tà Nota

2 ECRA035000040 PRIMER - NERO - 1

3	ECRV471001281	TUBETTO	*T.I.06-324 1
4	ECR9144904006	SCREW,TAPPING 1
5	ECRV805000210	BULLONE TORX 5X20 4
6	ECRC022000190	POMPA OLIO 1
7	ECR13211501462	GUIDA IN GOMMA 1
8	ECR13211546730	GOMMINO CARBURANTE 1
9	ECRV471001241	TUBETTO *T.I.06-324 1
10	ECRV471001231	TUBO MISCELA 3X5X210		1
11	ECRA369000470	FILTRO MISCELA		1
12	ECRV490001240	CLIP		1
13	ECRV471001201	TUBETTO 35L70		1
14	ECRA356000031	VALVOLA SFIATO		1
15	ECRV490001240	CLIP		1
16	ECRA241000420	LEVA ARIA		1
17	ECR17881003330	GUIDA IN GOMMA		1
18	ECRP100009570	COPERCHIO CILINDRO		1
19	ECR13033832430	TAPPO		1
20	ECRV490001730	CLIP		2
21	ECRC310000110	FERMO CATENA		1
22	ECRV203002260	BULLONE 5		1
23	ECRP100009040	TAPPO OLIO		1
24	ECR90072020029	ANELLO GOMMA P-29		1
25	ECR13105119830	MISCELATORE		1
26	ECRV138000030	GOMMINO OLIO		1
27	ECRV186000530	RACCORDO		1
28	ECR43721030831	TUBO OLIO INTERNO		1
29	ECRP100001900	VEDI ECR43620502832		1
30	ECRP100009200	TAPPO MISCELA		1
31	ECRV581000600	ANELLO IN GOMMA		1
32	ECR13105119830	MISCELATORE		1
33	ECRX503015560			1
34	ECRX530000280	LABEL,EYE CATCHER		1
35	ECRX505011340			1

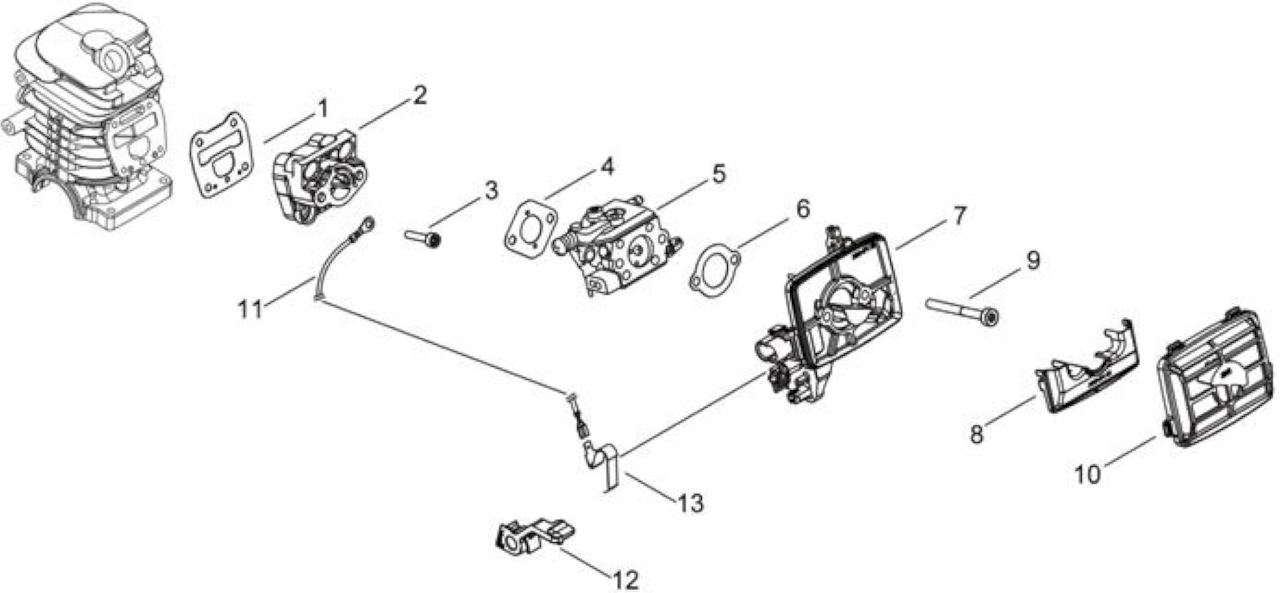

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV103002160	GUARNIZIONE ISOLATORE	1
2	ECRA200001260	ISOLATORE	1
3	ECRV804000070	BULLONE	4
4	ECRV103002170	GUARNIZIONE ISOL-CARBURATORE	1
5	ECRA021005280	CARBURATORE COMPL.PER CS3510ES	1
6	ECRV103000500	GUARNIZIONE ASPIRAZIONE	1
7	ECRA238000090	SUPPORTO FILTRO ARIA	1
8	ECRA161000420	CONDOTTO ARIA	1
9	ECRV805000080	BOLT, TORX 5	2
10	ECRA226002350	FILTRO ARIA	1
11	ECRV485003420		1
12	ECRA444000150	INTERRUTTORE	1
13	ECRA443000190	PIASTRINA	1

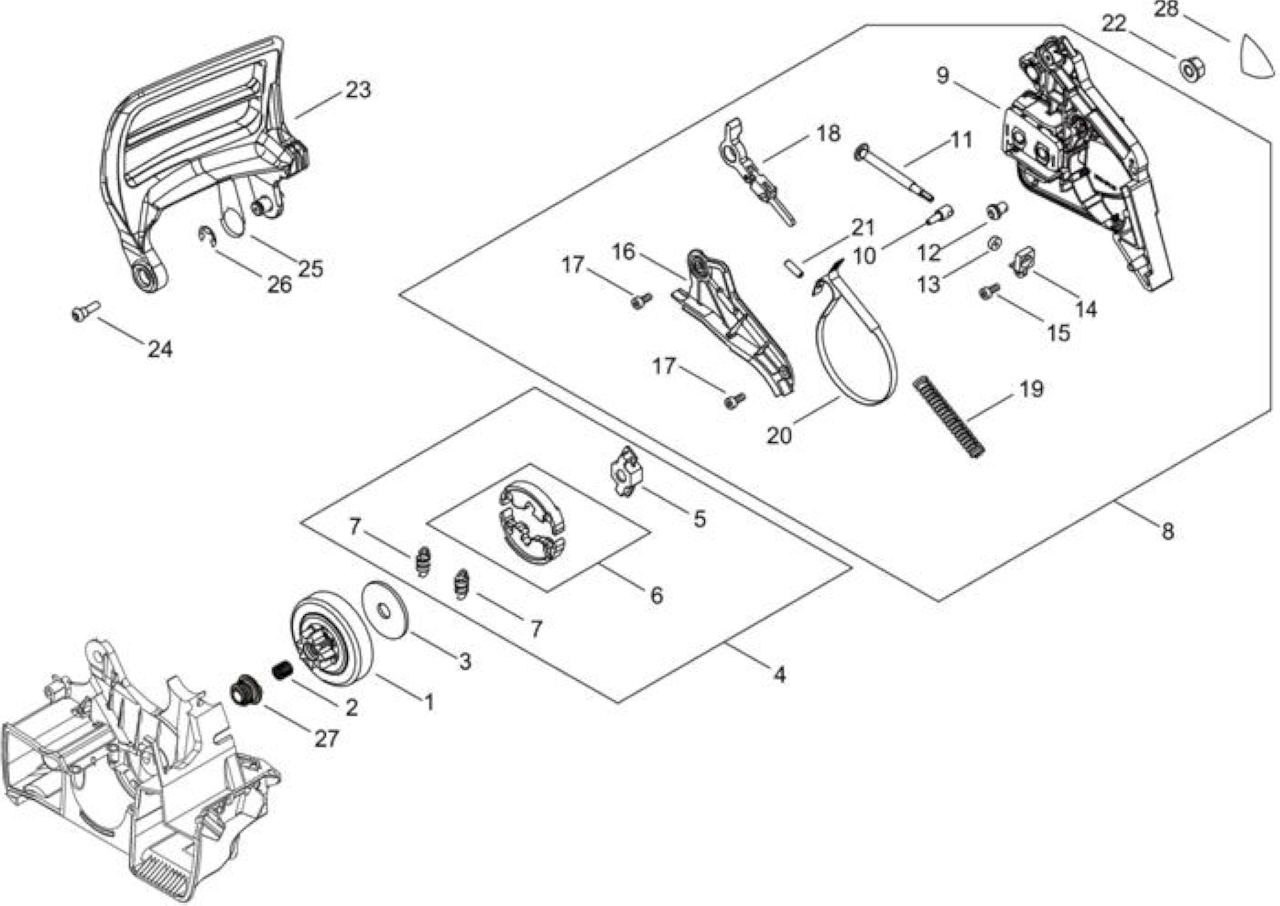

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA556001880	CAMPANA FRIZIONE 3/8	1
2	ECRV555000170	VEDI ECRV555000150	1
3	ECRA551000210	RONDELLA FRIZIONE	1
4	ECRA056000870	FRIZIONE COMPLETA	1
5	ECRA552000500	CENTRO FRIZIONE	1
6	ECRP100009170	SET MASSE FRIZIONE	1
7	ECRA566000350	MOLLA FRIZIONE	2
8	ECRP100009580	SET CARTER CATENA	1
9	ECRC300001190	CARTER CATENA	1
10	ECRC309000030	NOTTOLINO TENDICATENA	1
11	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
12	ECRV651000001	INGRANAGGIO TENDICATENA	1
13	ECRV651000011	INGRANAGGIO TENDICATENA	1
14	ECRV355000140	COLLARINO 8	1
15	ECRV804000000	BULLONE TORX 4	1
16	ECRC345000720	CARTERINO FRENO CATENA	1
17	ECRV804000000	BULLONE TORX 4	2
18	ECRC334000100	LEVERAGGIO FRENO	1
19	ECRV450000070	MOLLA	1
20	ECRC328000030	NASTRO FRENO CATENA	1
21	ECR9305030098	RULLINO	1
22	ECRV265000200	DADO CARTER SALVACATENA	2
23	ECRC320000590	LEVA FRENO	1
24	ECRV203002270	BULLONE 5	1
25	ECRV452000250	MOLLA DI RITORNO	1
26	ECR90070000008	E-RING 8	1
27	ECRV652000280	VITE S/FINE	1
28	ECRX502001250		1

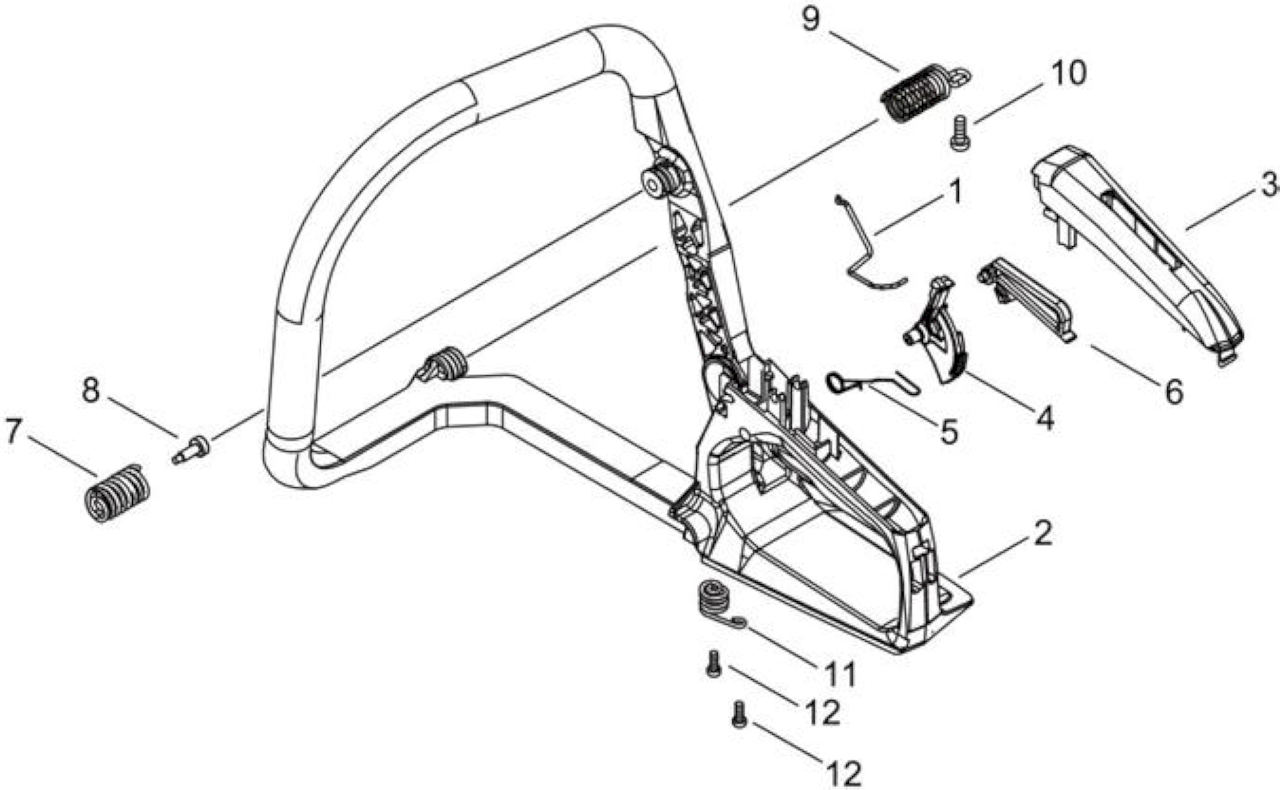

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC454000610	ASTINA ACCELERATORE	1
2	ECRC410001500	IMPUGNATURA POSTERIORE	1
3	ECRC411000280	COPRI IMPUGNATURA DESTRA	1
4	ECRC450001080	LEVA ACCELERATORE	1
5	ECRV452000850	MOLLA LEVA ACC.	1
6	ECRC460000530	BLOCCA ACCELERATORE	1
7	ECRV450002370	MOLLA AMMORTIZZATORE	1
8	ECRV805000390		1
9	ECRV450002380	MOLLA AMMORTIZZATORE	1
10	ECRV805000000	BULLONE TORX 5	1
11	ECRV450002390	MOLLA AMMORTIZZATORE	1
12	ECRV805000000	BULLONE TORX 5	2

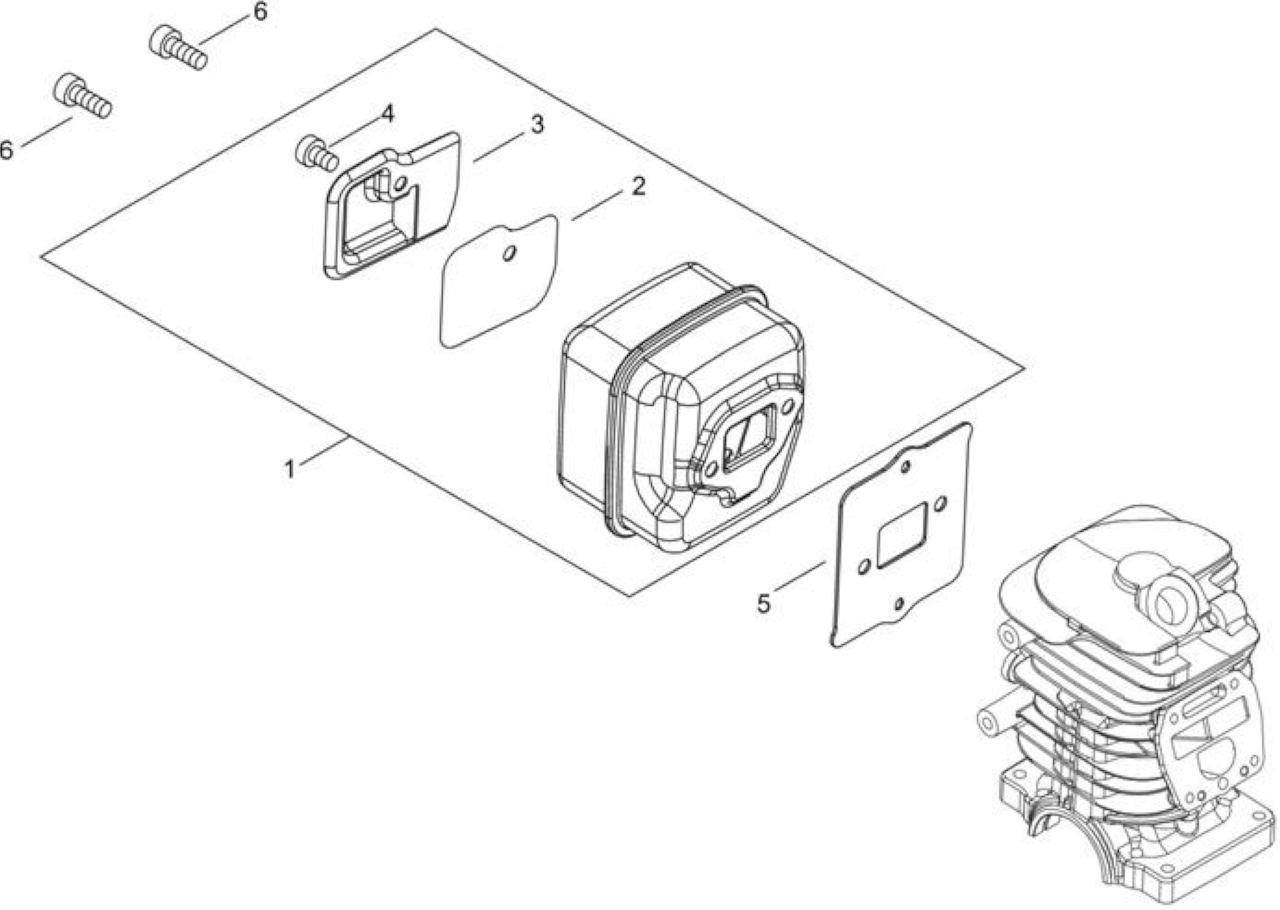

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRP100009160	MARMITTA COMPL.	1
2	ECRA310000570	SCHERMO	1
3	ECRA313002110	GUIDA SCARICO	1
4	ECRV805000120	BULLONE TORX 5	1
5	ECRV104002510	GUIDA SCARICO	1
6	ECRV805000250	BULLONE TORX 5	2

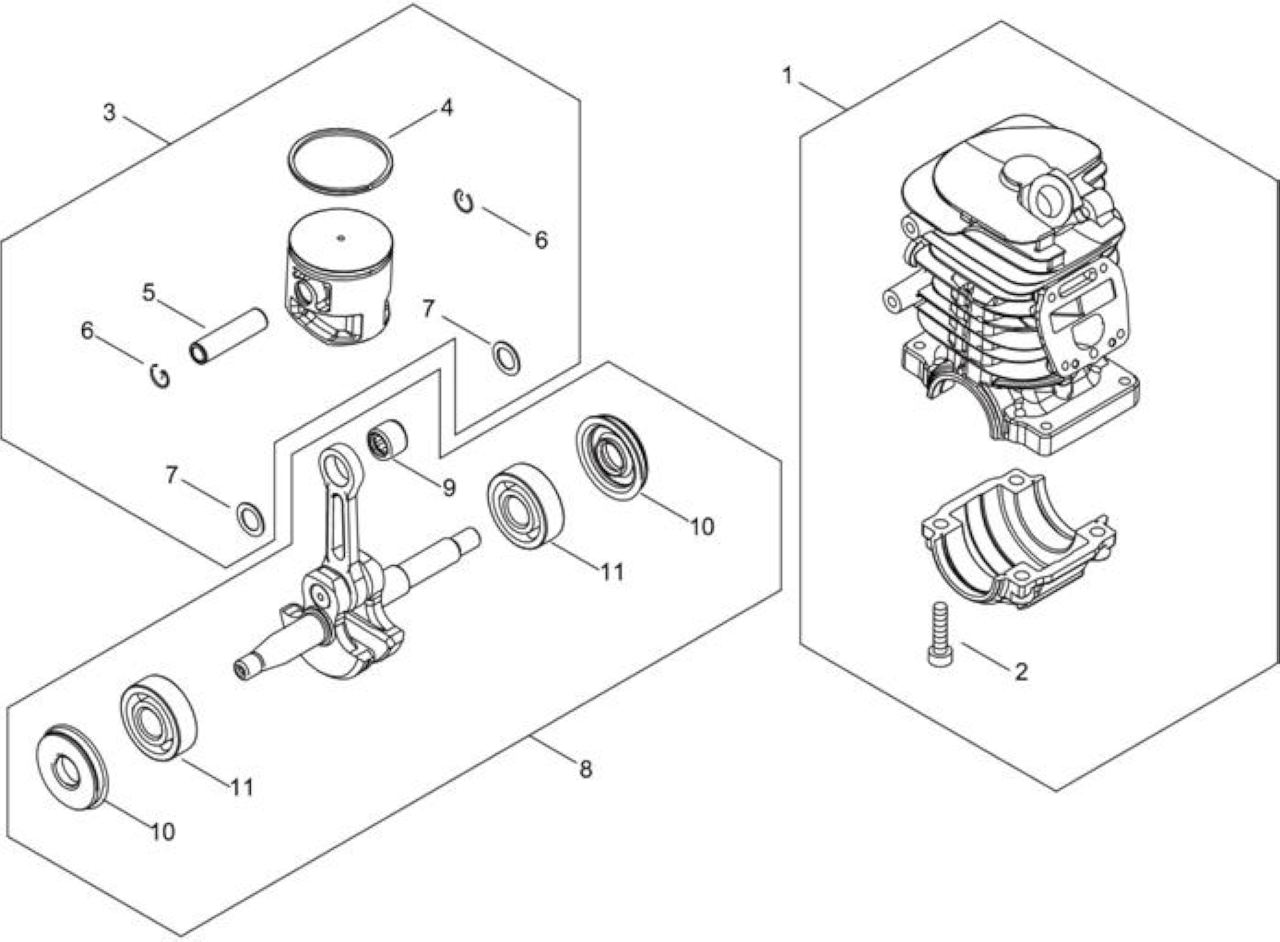

1	ECRP100009150	CILINDRO C/CARTER X 1
		CS3510ES/341AC
2	ECRV805000210	BULLONE TORX 5X20 4
3	ECRP100009130	KIT PISTONE X CS3510ES/341AC 1
4	ECRA101000160	FASCIA ELASTICA 1
5	ECRV607000000	PIN,ENG 9 1
6	ECR10001503931	FERMO SPINOTTO 2
7	ECRV306000520	DISTANZIALE SPINOTTO 2
8	ECRP100009600	ALBERO MOTORE COMPL. 1
9	ECRV554000030	CUSCINETTO RULLI 1
10	ECRV505000011	PARAOLIO *T.I.04-175 2
11	ECR9409536201	VEDI ECR9403536201 2

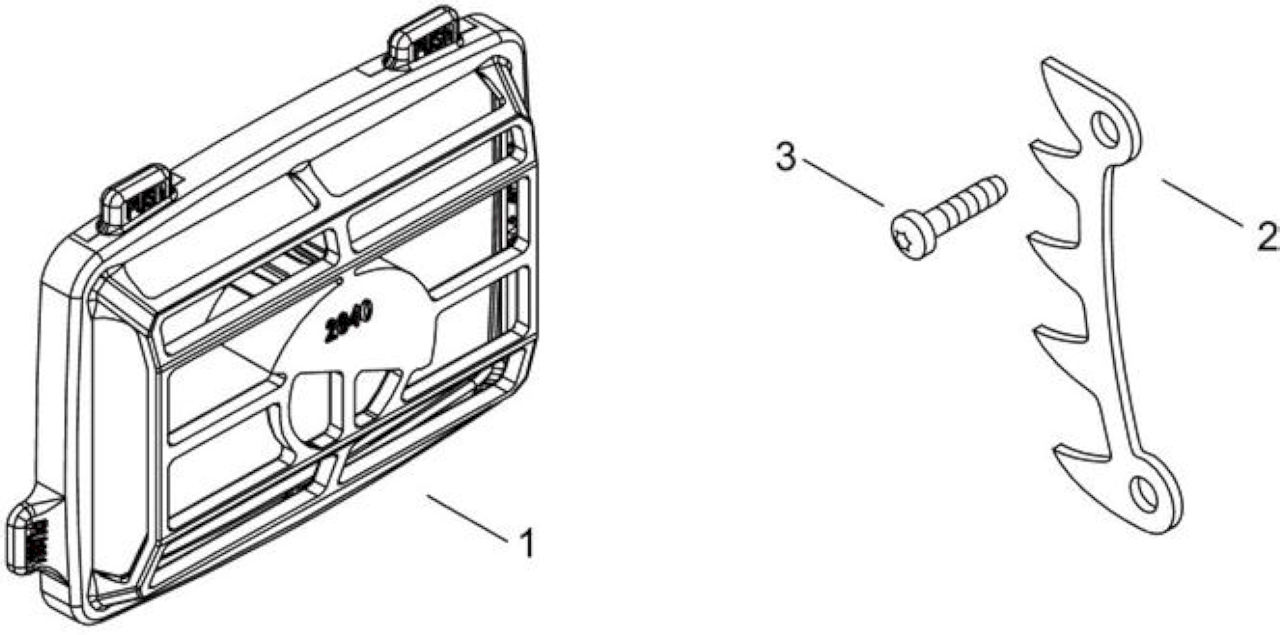

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRA226002340	FILTRO ARIA -OPTIONAL-	1
2	ECRC304000000	RAMPONE	1
3	ECRV805000000	BULLONE TORX 5	1
