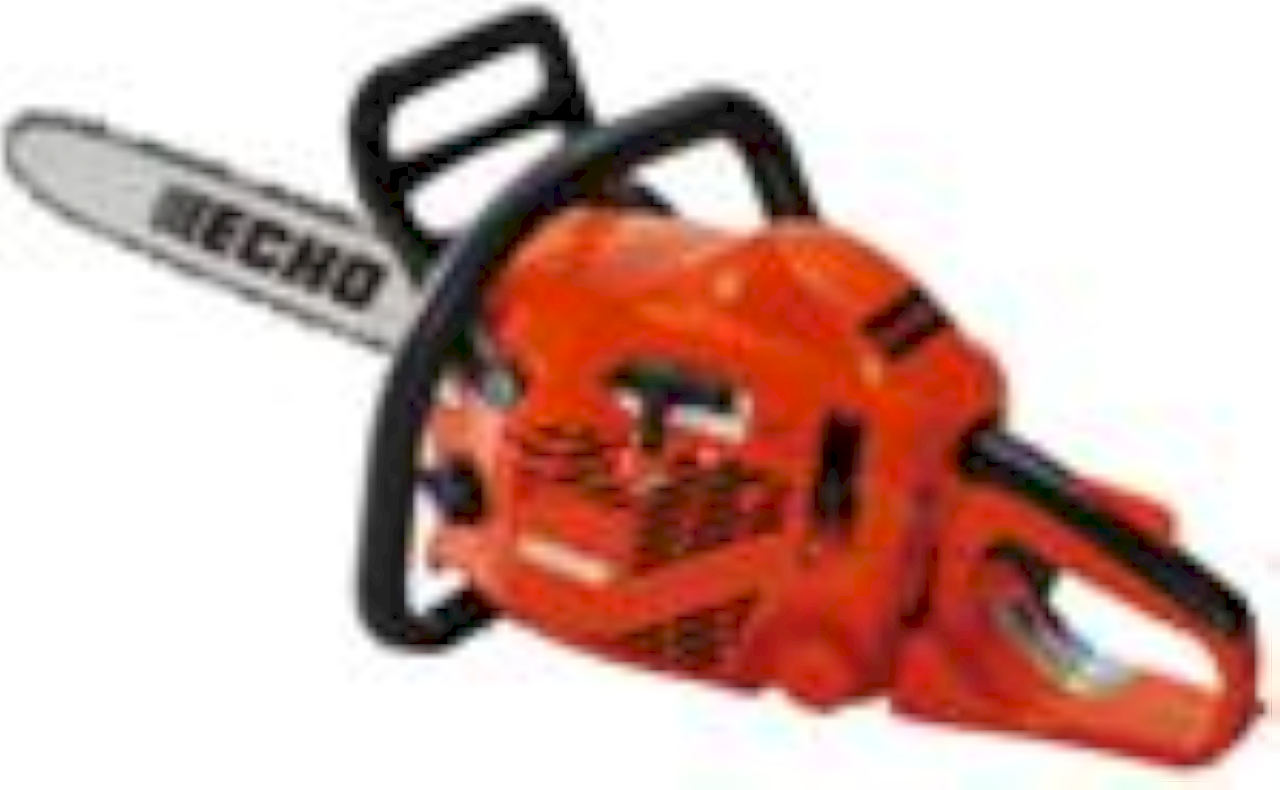

Informazioni tecniche

CILINDRATA 30,5

LUNGHEZZA BARRA 35 (14)

POTENZA 1,1 (1,5)

SERBATOIO MIX 250

SERBATOIO OLIO 260

PESO 4

PASSO CATENA 3/8 BP

CANALE 1,3

Avviamento, Volano Carburatore

Frizione, Campana frizione, Freno catena Impugnatura anteriore, Impugnatura posteriore Marmitta

Motore

Pompa olio, Carcassa motore, Filtro aria, Serbatoio miscela, Serbatoio olio

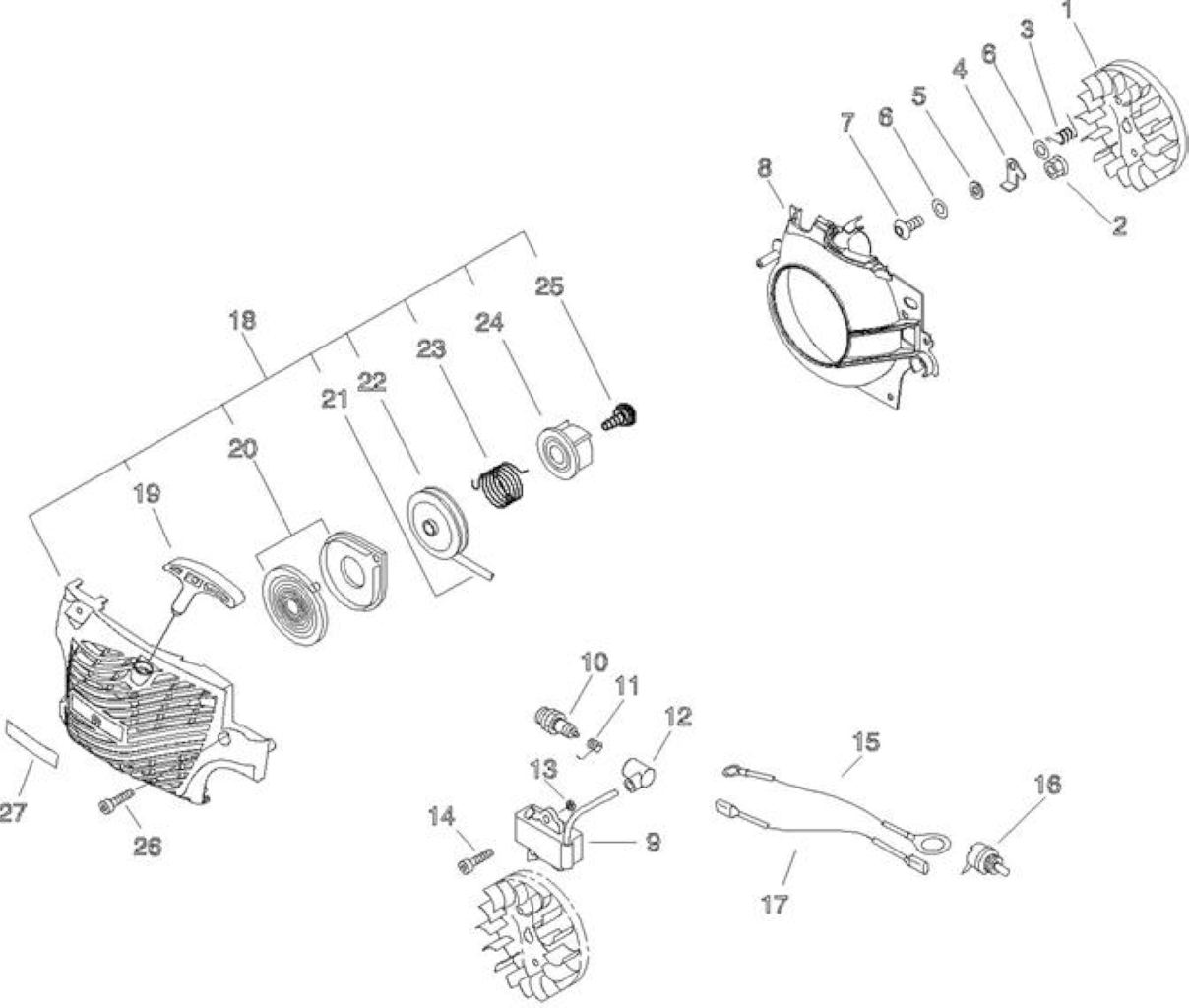

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRA409000350	VOLANO	1
2	ECR90051500008	DADO N8	1
3	ECR17723435430	MOLLA DI RITORNO	2
4	ECRA514000020	GANCIO AVVIAMENTO	2
5	ECR17724704630	SPESSORE	2
6	ECR90060300005	RONDELLA PIANA M5	4
7	ECRV203000080	BULLONE 5	2
8	ECRA172000830	CARTER VENTOLA	1
9	ECRA411000460	MODULO ACCENSIONE	1
11	ECRA426000020	MOLLA CAPPUCCIO CANDELA	1
12	ECRA427000020	CAPPUCCIO CANDELA	1
13	ECR15011716430	SPESSORE	2
14	ECRV805000210	BULLONE TORX 5X20	2
15	ECRV485001070	LEAD	1
16	ECRA440001180	*VEDI ECRA440001190 *	1
17	ECRV485001080	LEAD	1
18	ECRA051001300	*VEDI ECRA051001301 * *T.I.11-481	1
19	ECRP022005891	IMPUGNATURA AVVIAMENTO	1
20	ECRP022001330	MOLLA AVVIAMENTO	1
21	ECRP022008440	ROPE, STARTER	1
22	ECRA506000030	*VEDI ECRA506000080 *	1
23	ECRV452000220	MOLLA DI RITORNO *T.I.11-481	1
24	ECRP022022000	INNESTO AVVIAMENTO *T.I.11-481	1
25	ECR17723661830	*VEDI ECRV253000310 *	1
26	ECRV805000010	BULLONE TORX 5	3
27	ECRX502000340	ETICHETTA	1

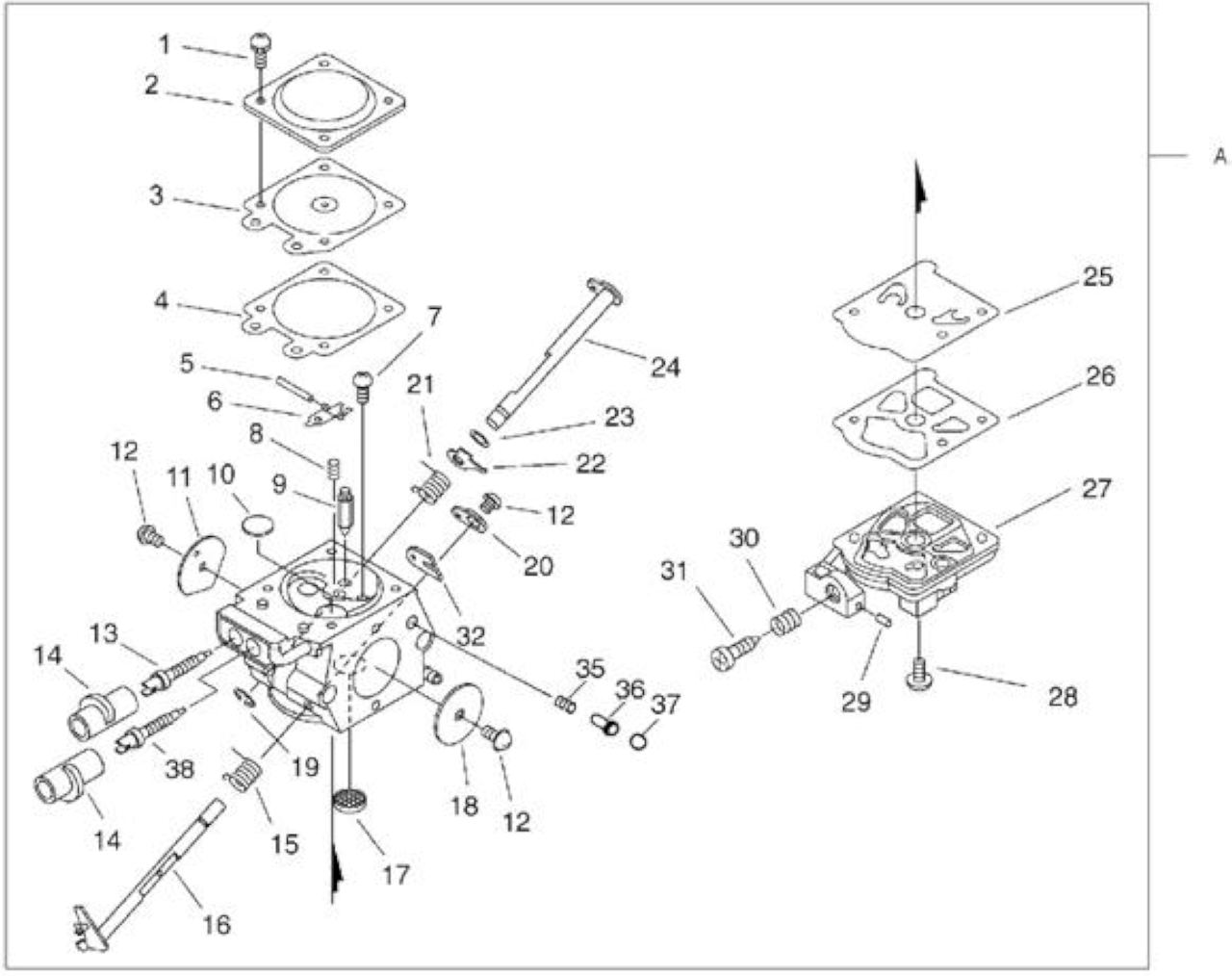

Rif.	Articolo	Descrizione	Q.tà	Nota
A	ECRA021001700	CARBURATORE COMPLETO WT-946	1
1	ECR12313002960	VITE COPERCHIO MEMBRANA	4
2	ECR12314203930	COPERCHIO MEMBRANA POMPANTE	1
3	ECRP003001850	MEMBRANA CON DISCO	1
4	ECR12314003930	GUARNIZIONE MEMBRANA	1
5	ECR12313803930	SPINOTTO	1
6	ECR12312303930	BILANCIERE	1
7	ECR12313903930	VITE BILANCIERE	1
8	ECR12312239330	MOLLA BILANCERE	1
9	ECR12313719830	SPILLO CARBURATORE	1
10	ECR12314610631	PASTIGLIA CARBURATORE	1
11	ECRP003002250	VALVE, CHOKE	1
12	ECR12311438830	VITE	3
13	ECR12312052131	VITE REGOLAZIONE MASSIMO	1
14	ECRP003000010	TAPPO LIMITATORE *T.I.04-203	2
15	ECR12311337530	MOLLA DI RITORNO	1
16	ECRP003002240	SHAFT ASY,THROTTLE	1
17	ECR12312610631	FILTRO CARBURATORE	1
18	ECR12311605960	FARFALLA ACCELERATORE	1
19	ECR12312715030	FERMO ALBERINO	1
20	ECRP003001040	LEVA ACCELERATORE	1
21	ECRP003002260	MOLLA	1
22	ECRP003001510	LEVA	1
23	ECR12314926030	RONDELLA	1
24	ECRP003000150	ALBERINO ARIA	1
25	ECR12311215030	MEMBRANA POMPANTE	1
26	ECR12312515030	GUARNIZIONE MEMBRANA	1
27	ECR12312409520	COPERCHIO MEMBRANA POMPANTE	1
28	ECR12311003930	VITI COPRI POMPANTE	1
30	ECR12313304260	MOLLA REGISTRO MINIMO	1
31	ECR12313404260	VITE REGISTRO MINIMO	1
32	ECR12312703930	FERMO	1
35	ECR12318609660	MOLLA PER CARBURATORE	1
36	ECR12318509660	PISTONCINO	1
37	ECR12313609660	SFERA	1
38	ECR12311802261	VITE REGOLAZIONE MINIMO	1

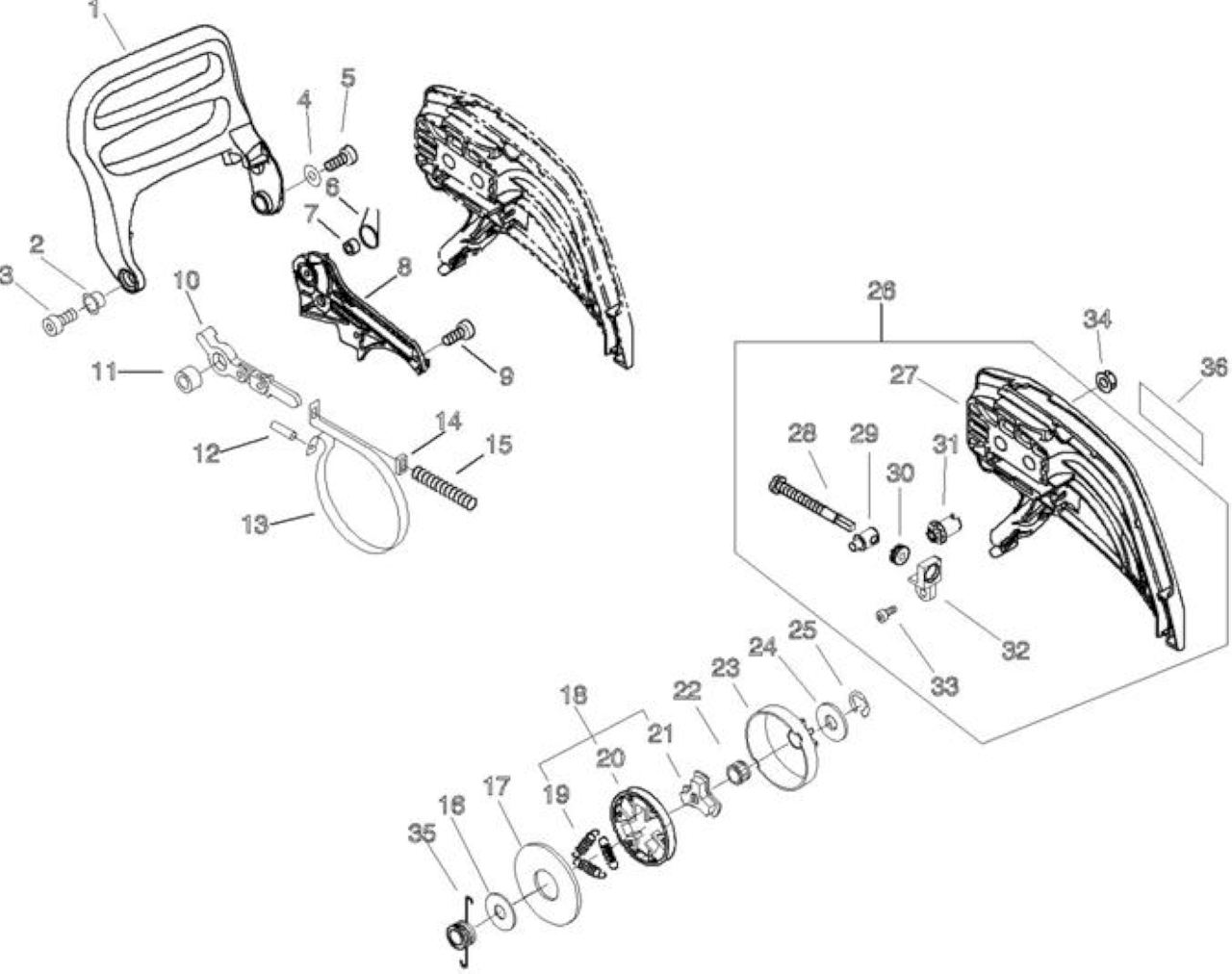

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRC320000170	*VEDI ECRC320000171 *	1
2	ECRV356000430	COLLARINO 10	1
3	ECRV805000010	BULLONE TORX 5	1
4	ECR17721403930	RONDELLA	1
5	ECRV804000020	BOLT, TORX 4	1
6	ECRV452000250	MOLLA DI RITORNO	1
7	ECR43311635430	SPESSORE 8MM	1
8	ECRC345000270	*VEDI ECRC345000271 *	1
9	ECRV804000000	BULLONE TORX 4	3
10	ECRC334000100	LEVERAGGIO FRENO	1
11	ECR43311635430	SPESSORE 8MM	1
12	ECR9305030098	RULLINO	1
13	ECRC328000030	NASTRO FRENO CATENA	1
14	ECRV376000450	SPESSORE -3MM-	1
15	ECRV450000070	MOLLA	1
16	ECRA551000080	RONDELLA FRIZIONE	1
17	ECRA551000090	*VEDI ECRA551000140 *	1
18	ECRA056000210	*VEDI ECRA056000211 *	1
19	ECRV451000470	MOLLA FRIZIONE	3
20	ECRA555000060	*VEDI ECRP021005810 *	3
21	ECRA552000100	CENTRO FRIZIONE	1
22	ECR17501203930	CUSCINETTO A RULLI	1
23	ECRA556000540	*VEDI ECRA556000541 *	1
24	ECR10014319830	RONDELLA	1
25	ECRV583000120	ANELLO	1
26	ECRP021015110	*VEDI ECRP021015112 *	1
27	ECRC300000400	*VEDI ECRC300000401 *	1
28	ECRV203000110	VITE TENDICATENA 55 MM *T.I.06-316	1
29	ECRC309000030	NOTTOLINO TENDICATENA	1
30	ECRV651000011	INGRANAGGIO TENDICATENA	1
31	ECRV651000001	INGRANAGGIO TENDICATENA	1
32	ECRV355000140	COLLARINO 8	1
33	ECRV804000000	BULLONE TORX 4	1
34	ECR43301912330	*VEDI SKRV265000200 *	2
35	ECRV652000040	VITE S/FINE	1

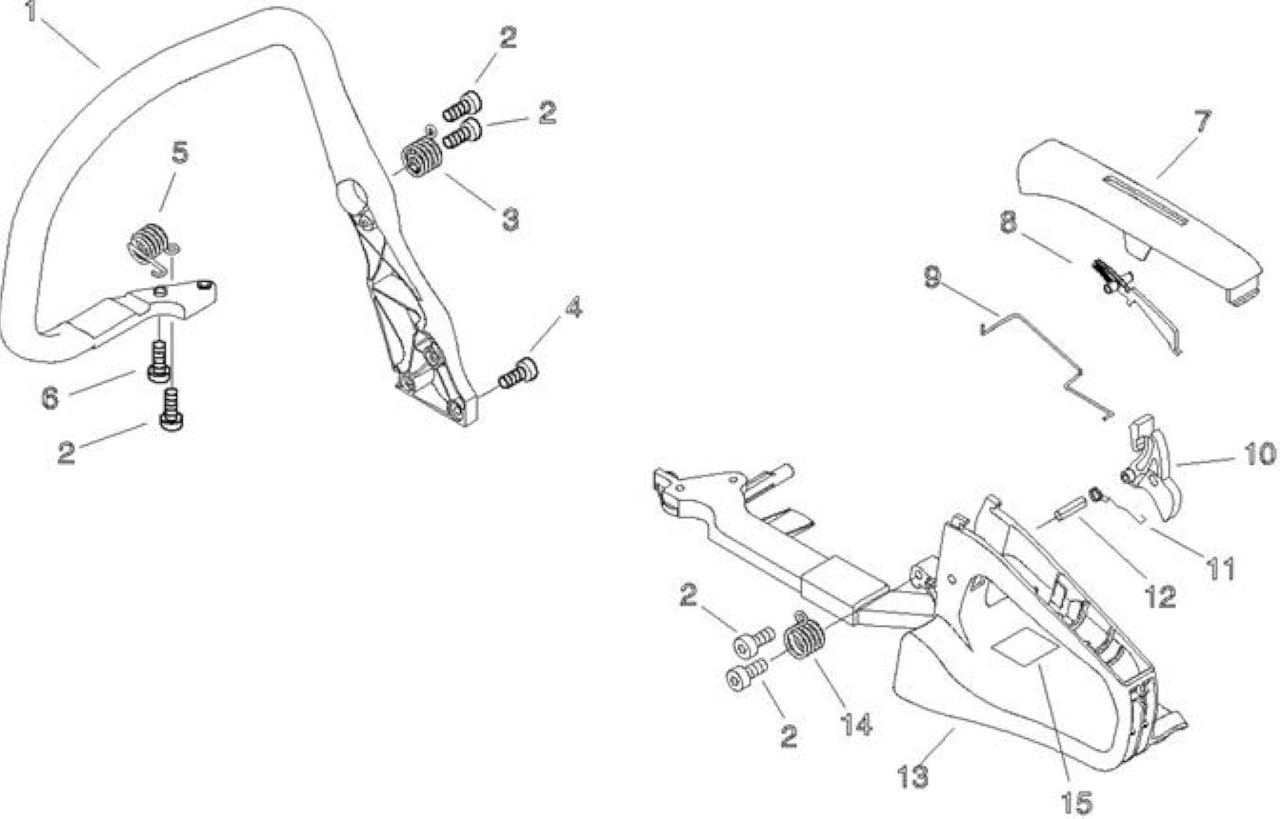

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRC400000540	*VEDI ECRC400000541 *	1
2	ECRV805000000	BULLONE TORX 5	5
3	ECRV450000700	MOLLA DI COMPRESSIONE	1
4	ECRV805000010	BULLONE TORX 5	3
5	ECRV450000710	MOLLA DI COMPRESSIONE	1
6	ECRV805000000	BULLONE TORX 5	2
7	ECRC411000040	*VEDI ECRC411000041 *	1
8	ECRC460000072	LEVA FERMO ACC.	1
9	ECRC454000160	ASTINA ACCELERATORE	1
10	ECRC450000212	*VEDI ECRC450000213 *	1
11	ECRV452000260	MOLLA LEVA ACC.	1
12	ECR90034540025	SPINA ELASTICA 4X25 SUS	1
13	ECRC410000450	IMPUGNATURA POSTERIORE	1
14	ECRV450000720	MOLLA DI COMPRESSIONE	1
15	ECR89034539230	*VEDI ECR89034539230 *	1

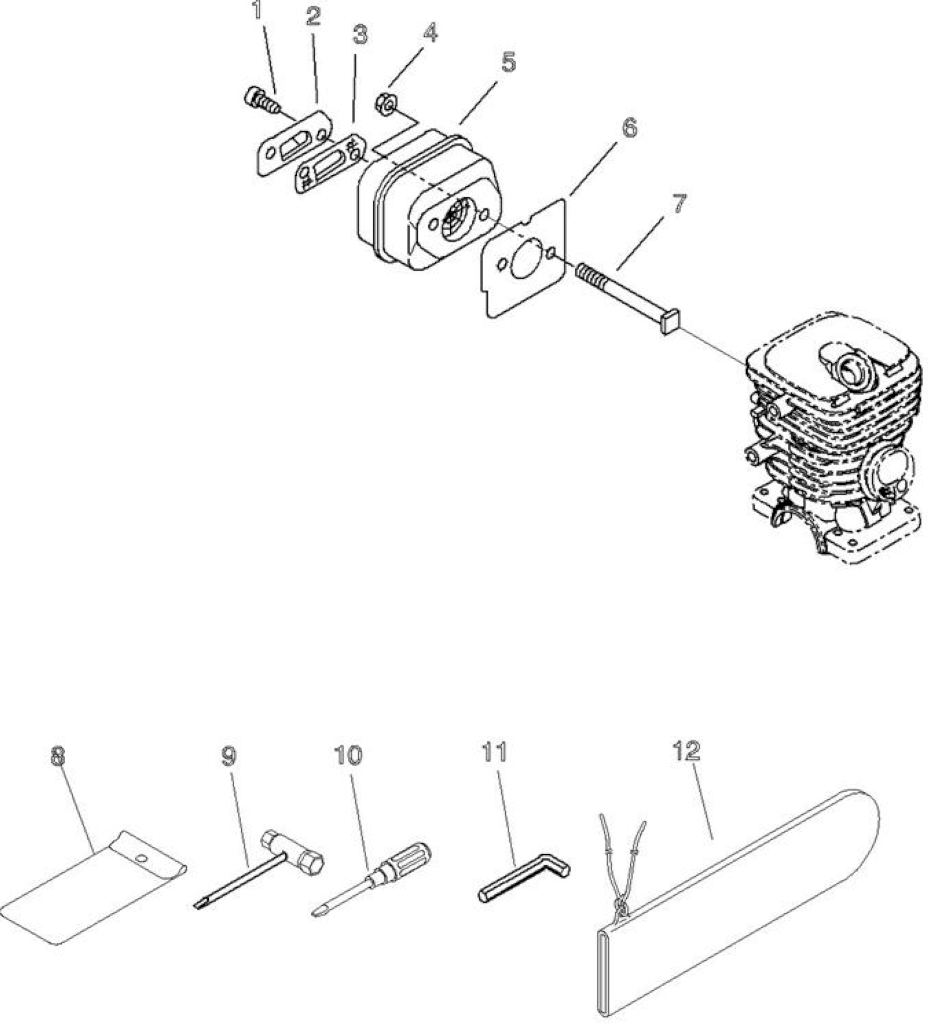

Rif.	Articolo	Descrizione	Q.tà Nota
1	ECRV804000030	BULLONE 4X8	2
2	ECRA313000760	*VEDI ECRA313001110 *	1
3	ECRA310000060	SCHERMO MARMITTA	1
4	ECR90051600005	DADO FLANGIATO M5	2
5	ECRA300000620	MARMITTA	1
6	ECRV104000731	*VEDI ECRV104000732 *	1
7	ECRV203000120	PRIGIONIERO MARMITTA	2

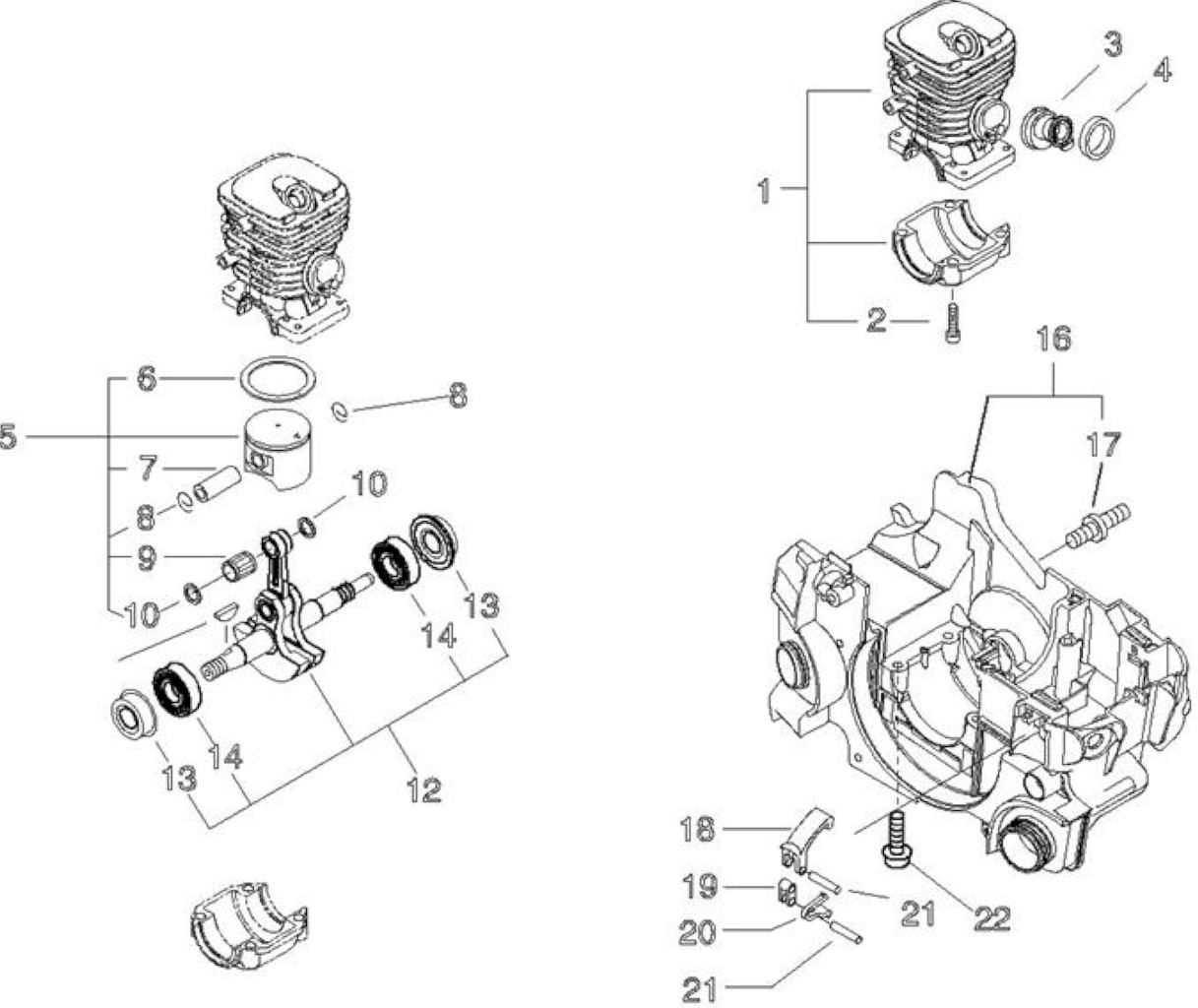

Rif.	Articolo	Descrizione	Q.tà	Nota
1	ECRP021015050	CILINDRO C/CARTER X CS310/305ES	1
2	ECRV805000220	BULLONE TORX 5 -NERO-	4
3	ECRA202000070	*VEDI ECRA202000071 *	1
4	ECRA206000000	ANELLO COLLETTORE	1
5	ECRP021015060	*VEDI ECRP021015061 *	1
6	ECR10001116131	FASCIA ELASTICA	1
7	ECR10001315330	SPINOTTO PISTONE	1
8	ECR10001504630	FERMO SPINOTTO	2
9	ECR10011311520	CUSCINETTO A RULLI	1
10	ECR10001411520	DISTANZIALE SPINOTTO	2
11	ECR10014212330	CHIAVELLA ALBERO MOTORE	1
12	ECRP021015070	*VEDI ECRP021015072 *	1
13	ECRV505000010	*VEDI ECRV505000011 *	2
14	ECR9403536201	CUSCINETTO BB6201/C3	2
16	ECRP021015080	*VEDI ECRP021015081 *	1
17	ECRV225000031	PRIGIONIERO LAMA GUIDA 8	2
18	ECRC463000030	GANCIO	2
19	ECRJ485000200	RACCORDO	2
20	ECRV490000400	CLIP	2
21	ECR9305040180	* VEDI ECRV622000070 *	4
22	ECRV805000180	BULLONE, TORX 5	4

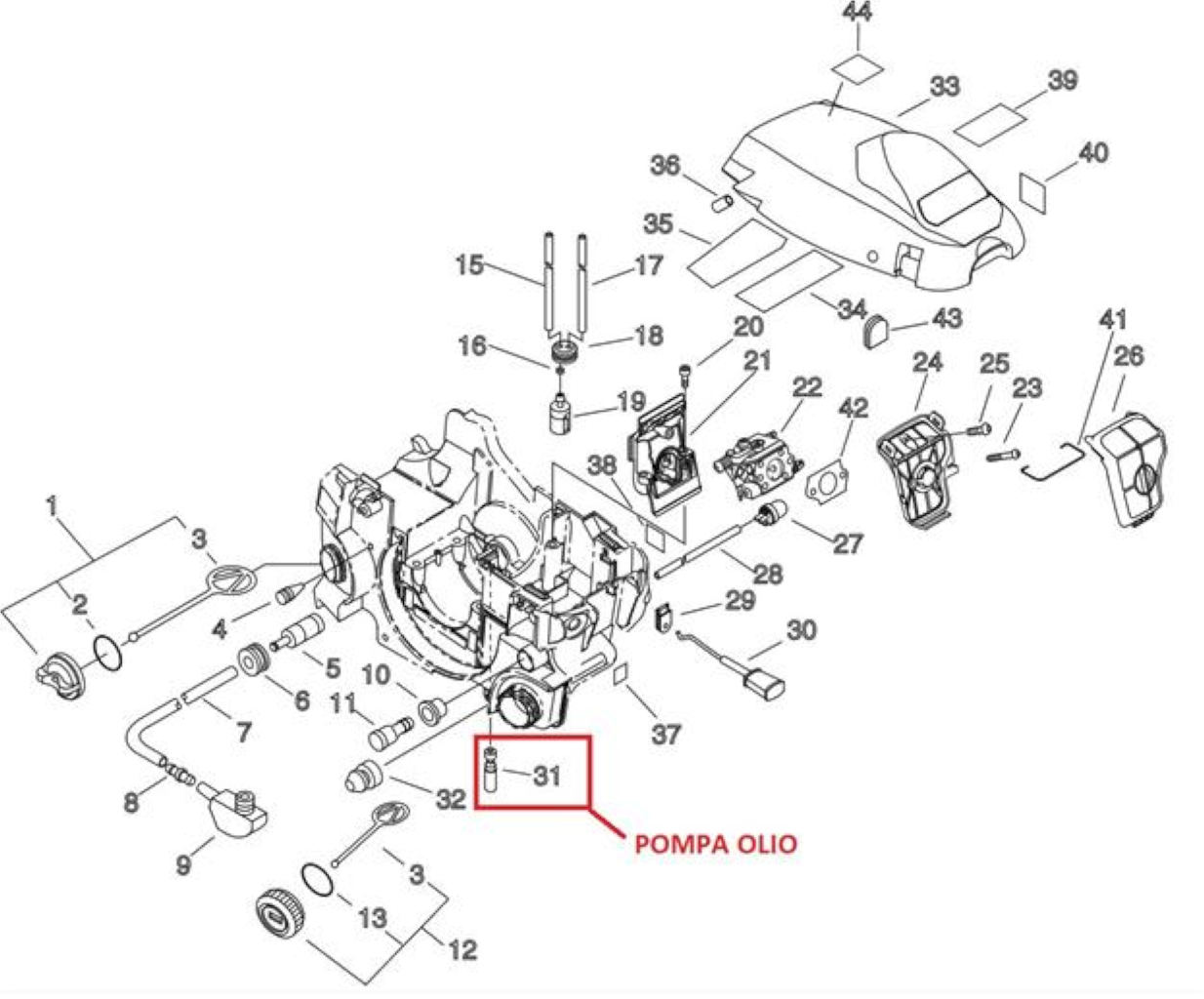

Rif.	Articolo	Descrizione Q.tà	Nota
1	ECRP021005581	TAPPO OLIO COMPLETO -NERO- 1
2	ECR90072000018	ANELLO GOMMA P-18 1
3	ECRA365000050	MISCELATORE 1
4	ECR43611413930	VALVOLA DI CONTROLLO 1
5	ECR43620502832	FILTRO OLIO 1 *T.I.14-549
6	ECR13211501461	*VEDI ECR13211501462 * 1
7	ECR13011005260	*VEDI ECR13011005261 * 1
8	ECRV186000020	*VEDI ECRV186000510 * 1
9	ECRV470000810	GOMMINO 1
10	ECRV137000000	*VEDI ECRV1370000001 * 1
11	ECRA356000030	*VEDI ECRA356000031 * 1
12	ECR13100437932	*VEDI ECR13100437933 * 1
13	ECR90072000022	ANELLO GOMMA P-22 1
3	ECRA365000050	MISCELATORE 1
15	ECRV471002170	*VEDI ECRV471002171 * 1
16	ECR13201309820	*VEDI ECRV490001240 * 1
17	ECRV471001560	*VEDI ECRV471001561 * 1
18	ECR13211544330	*VEDI ECR13211544331 * 1
19	ECR13120514930	*VEDI ECR13120514931 * 1
20	ECRV805000010	BULLONE TORX 5 2
21	ECRA200000350	ISOLATORE 1
22	ECRA021001700	CARBURATORE COMPLETO 1 WT-946
23	ECRV805000040	BOLT, TORX 5 2
24	ECRA225000280	*VEDI ECRP021016500 * 1 *T.I.09-411
25	ECRV805000000	BULLONE TORX 5 1
26	ECRA226000420	*VEDI ECRP021016500 * 1 *T.I.09-411
27	ECR12318139130	PRIMER - ARANCIONE 1 -
28	ECRV471002190	TUBETTO 1
29	ECRV130000010	GUIDA GOMMA 1
30	ECRA241000150	LEVA ARIA 1
31	ECRC022000040	*VEDI ECRC022000071 * 1
32	ECRV420001790	AMMORTIZZATORE 2
33	ECRA160001070	COPERCHIO CILINDRO 1
34	ECRV341000110	*VEDI ECRV341000120 * 1
35	ECRV341000120	DEFLETTORE CALORE 1
36	ECR10092735830	PIPE 1
37	ECR89015739130	*VEDI ECR89015739131 * 1
38	ECRX524001900	LABEL 1
39	ECRX503009270	ETICHETTA 1
40	ECR89063138130	LABEL, CAUTION 1
41	ECRV582000050	RING,SNAP 1
42	ECRV103000500	GUARNIZIONE ASPIRAZIONE 1

Rif. Articolo Descrizione Q.tà Nota

44 ECR89034539230 *VEDI ECR89034539230 * 1
